ZANKER MDG 35 Instruction Manual

Bedienung und Installation
Operation and installation
Hydraulisch gesteuerter Klein-Durchlauferhitzer
Hydraulically controlled small instantaneous
water heater
MDG 35
MDG 44
MDG 57
MDG 65

2
Inhalt - Bedienung
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise................................................... 4
1.1 Sicherheitshinweise.......................................................4
1.2 Andere Markierungen in dieser Dokumentation............ 4
1.3 Maßeinheiten .................................................................5
2. Sicherheit ..................................................................... 5
2.1 Bestimmungsgemäße Verwendung ..............................5
2.2 Allgemeine Sicherheitshinweise....................................5
2.3 CE-Kennzeichnung........................................................ 6
2.4 Prüfzeichen....................................................................6
3. Gerätebeschreibung ................................................... 6
4. Einstellungen ............................................................... 6
5. Reinigung, Pege und Wartung................................. 7
6. Problembehebung ....................................................... 7
INSTALLATION
7. Sicherheit ..................................................................... 8
7.1 Allgemeine Sicherheitshinweise....................................8
7.2 Vorschriften, Normen und Bestimmungen ....................8
8. Gerätebeschreibung ................................................... 8
8.1 Lieferumfang..................................................................8
8.2 Zubehör.......................................................................... 9
9. Vorbereitungen ............................................................ 9

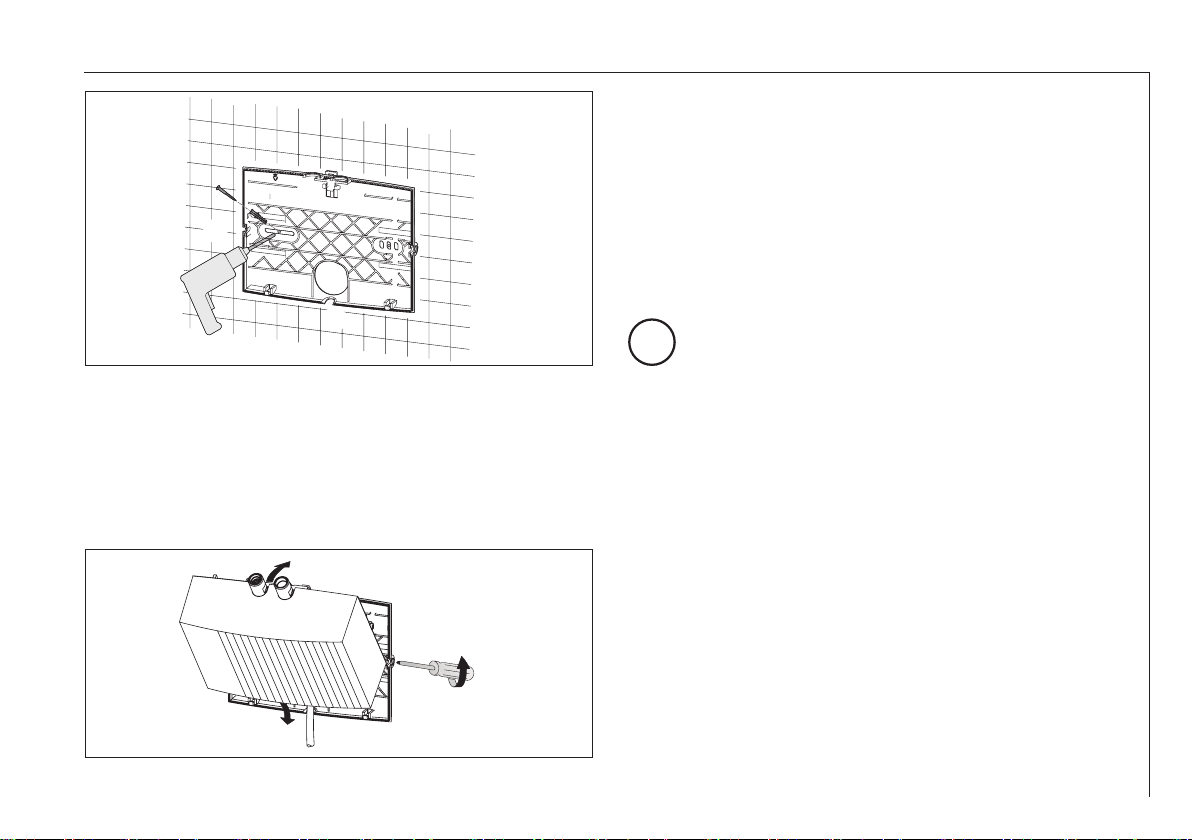

10. Montage ........................................................................ 9
10.1 Montageort.....................................................................9
10.2 Montagealternativen ................................................... 10
10.3 Elektroanschluss herstellen......................................... 12
11. Inbetriebnahme.......................................................... 13
11.1 Erstinbetriebnahme...................................................... 13
11.2 Übergabe des Gerätes ................................................ 13
11.3 Wiederinbetriebnahme ................................................ 13
12. Außerbetriebnahme .................................................. 13
13. Störungsbehebung.................................................... 14
14. Wartung ...................................................................... 15
15. Technische Daten ...................................................... 16
15.1 Maße............................................................................ 16

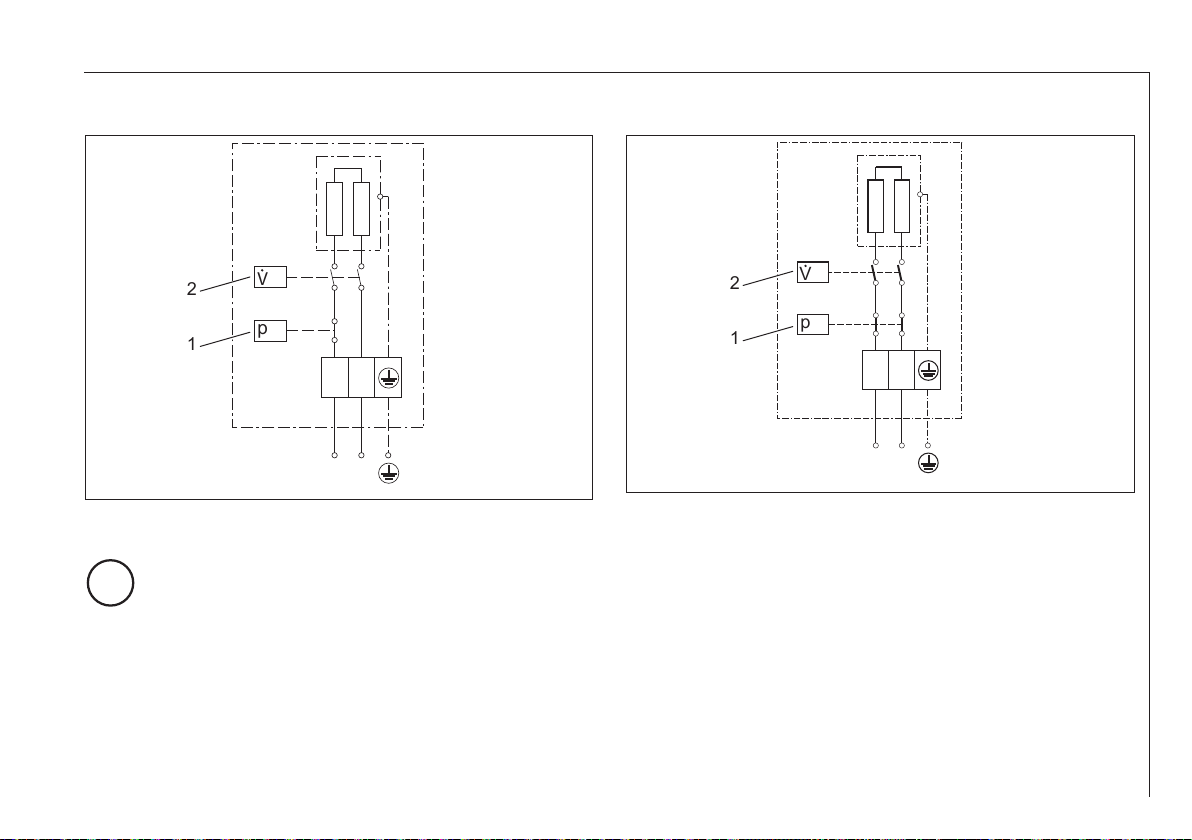

15.2 Elektroschaltplan ......................................................... 16
15.3 Temperaturerhöhung ................................................... 18
15.4 Einsatzbereiche ........................................................... 18
15.5 Datentabelle................................................................. 19
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING

Bedienung - für den Benutzer und den Fachhandwerker
3
BESONDERE
HINWEISE
- Das Gerät kann von Kindern ab 8 Jah-
ren sowie von Personen mit verringerten
physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beauf-
sichtigt werden oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benut-
zer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
- Das Gerät muss über eine Trennstrecke
von mindestens 3 mm allpolig vom Netzan-
schluss getrennt werden können.
- Die elektrische Anschlussleitung darf bei
Beschädigung oder Austausch nur durch
einen vom Hersteller berechtigten Fach-
handwerker mit dem originalen Ersatzteil
ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel „In-
stallation / Montage“ beschrieben.
- Beachten Sie den maximalen zulässigen
Druck (siehe Kapitel „Technische Daten /
Datentabelle).
- Entleeren Sie das Gerät wie in Kapitel
„Installation / Wartung / Gerät entleeren“
beschrieben.

Bedienung - für den Benutzer und den Fachhandwerker
4
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Geräte-
benutzer und den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhand-
werker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorg-
fältig durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen
nachfolgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung
des Sicherheitshinweises.
» Hier stehen Maßnahmen zur Abwehr der Ge-
fahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verletzung
Stromschlag
Verbrennung
(Verbrennung, Verbrühung)
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Ver-
letzungen oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Ver-
letzungen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren
oder leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser
Dokumentation
Hinweis
Hinweise werden durch horizontale Linien ober- und
unterhalb des Textes begrenzt. Allgemeine Hinweise
werden mit dem nebenstehenden Symbol gekenn-
zeichnet.
» Lesen Sie die Hinweistexte sorgfältig durch.
!

Bedienung - für den Benutzer und den Fachhandwerker
5
Symbol
Sachschaden
(Geräte-, Folgen-, Umweltschaden)
Geräteentsorgung
» Dieses Symbol zeigt Ihnen, dass Sie etwas tun
müssen. Die erforderlichen Handlungen werden
Schritt für Schritt beschrieben.
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, ist die verwendete
Maßeinheit Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vor-
gesehen. Es kann von nicht eingewiesenen Personen si-
cher bedient werden. In nicht häuslicher Umgebung, z. B.
im Kleingewerbe, kann das Gerät ebenfalls verwendet
werden, sofern die Benutzung in gleicher Weise erfolgt.
Das Gerät dient zur Erwärmung von Trinkwasser. Das
Gerät ist für ein Handwaschbecken bestimmt.
Eine andere oder darüber hinausgehende Benutzung
gilt als nicht bestimmungsgemäß. Zum bestimmungsge-
mäßen Gebrauch gehört auch das Beachten dieser An-
leitung sowie der Anleitungen für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise
GEFAHR Verbrühung
Die Armatur kann während des Betriebs eine Tem-
peratur von über 50 °C annehmen.
Bei Auslauftemperaturen größer 43 °C besteht Ver-
brühungsgefahr.
!
WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren sowie von
Personen mit verringerten physischen, sensori-
schen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die
daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Reini-
gung und Benutzer-Wartung dürfen nicht von Kin-
dern ohne Beaufsichtigung durchgeführt werden.
GEFAHR Stromschlag
Eine beschädigte elektrische Anschlussleitung
muss durch einen Fachhandwerker ausgetauscht
werden. Eine mögliche Gefährdung wird dadurch
ausgeschlossen.
!
Sachschaden
Schützen Sie das Gerät und die Armatur vor Frost.
!
Sachschaden
Verwenden Sie nur den mitgelieferten Spezial-
Strahlregler. Beugen Sie Verkalkungen an den Ar-
maturenausläufen vor (siehe Kapitel „Reinigung,
Pege und Wartung“).
!

Bedienung - für den Benutzer und den Fachhandwerker
6
2.3 CE-Kennzeichnung
Die CE-Kennzeichnung belegt, dass das Gerät alle grund-
legenden Anforderungen erfüllt:
ºNiederspannungsrichtlinie
ºRichtlinie über die elektromagnetische Verträglich-
keit
Die maximal zulässige Netzimpedanz ist im Kapitel
„Technische Daten / Datentabelle“ angegeben.
2.4 Prüfzeichen
Siehe Typenschild am Gerät.
Landesspezische Zulassungen und
Zeugnisse: Deutschland
Für die Geräte ist auf Grund der Landesbauordnungen
ein allgemeines bauaufsichtliches Prüfzeugnis zum Nach-
weis der Verwendbarkeit hinsichtlich des Geräuschver-
haltens erteilt.
ZANKER
HOL
DIN 4109
P-IX 7511-I
3. Gerätebeschreibung
Der hydraulisch gesteuerte Klein-Durchlauferhitzer er-
wärmt das Wasser direkt an der Entnahmestelle.Beim
Öffnen der Armatur schaltet die Heizleistung automatisch
ein. Durch kurze Leitungswege entstehen geringe Ener-
gie- und Wasserverluste.
Die Warmwasserleistung hängt von der Kaltwassertem-
peratur, der Heizleistung und der Durchussmenge ab.
Das Blankdraht-Heizsystem ist für kalkarme und kalkhal-
tige Wässer geeignet. Das Heizsystem ist gegen Verkal-
kung weitgehend unempndlich. Das Heizsystem sorgt
für eine schnelle und efziente Bereitstellung von Warm-
wasser am Handwaschbecken.
Mit dem Einbau des beigefügten Spezial-Strahlreglers
erhalten Sie einen optimalen Wasserstrahl.
4. Einstellungen
Sobald Sie das Warmwasserventil an der Armatur öffnen
oder den Sensor einer Sensor-Armatur betätigen, schaltet
automatisch das Heizsystem des Gerätes ein. Das Was-
ser wird erwärmt. Die Temperatur des Wassers können
Sie mit der Armatur verändern:
Einschaltmenge siehe Kapitel „Technische Daten / Daten-
tabelle / Ein“.

Bedienung - für den Benutzer und den Fachhandwerker
7
Temperatur erhöhen
» Drosseln Sie die Durchussmenge an der Armatur.
Temperatur verringern
» Öffnen Sie die Armatur weiter oder mischen Sie
mehr Kaltwasser bei.
Nach Unterbrechung der Wasserversorgung
Siehe Kapitel „Inbetriebnahme / Wiederinbetriebnahme“.
5. Reinigung, Pege und
Wartung
» Verwenden Sie keine scheuernden oder anlösenden
Reinigungsmittel. Zur Pege und Reinigung des Ge-
rätes genügt ein feuchtes Tuch.
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an
den Armaturausläufen können Sie mit handelsüb-
lichen Entkalkungsmitteln entfernen.
» Lassen Sie die elektrische Sicherheit am Gerät re-
gelmäßig von einem Fachhandwerker prüfen.
» Entkalken oder erneuern Sie regelmäßig den Spe-
zial-Strahlregler in der Armatur (siehe Kapitel „Gerä-
tebeschreibung / Zubehör“).
6. Problembehebung
Problem Ursache Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Am Gerät liegt keine
Spannung an.
Prüfen Sie die Siche-
rung in der Hausins-
tallation.
Der Strahlregler in der
Armatur ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder er-
neuern Sie den Spe-
zial-Strahlregler.
Die Wasserversor-
gung ist unterbrochen.
Entlüften Sie das
Gerät und die Kalt-
wasser-Zulaufleitung
(siehe Kapitel „Einstel-
lungen“).
Können Sie die Ursache nicht beheben, rufen Sie den
Fachhandwerker. Zur besseren und schnelleren Hilfe tei-
len Sie ihm die Nummer vom Typenschild mit (000000 /
0000-00000).
MDG ...
Model: 000000 E-Nr:
F-Nr: 0000-00000

8
Installation - für den Fachhandwerker
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Re-
paratur des Gerätes darf nur von einem Fachhandwerker
durchgeführt werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Be-
triebssicherheit nur, wenn das für das Gerät bestimmte
Original-Zubehör und die originalen Ersatzteile verwendet
werden.
!
Sachschaden
Beachten Sie die max. zulässige Zulauftemperatur.
Bei höheren Temperaturen kann das Gerät beschä-
digt werden. Mit einer Zentral-Thermostatarmatur
können Sie die Zulauftemperatur begrenzen.
7.2 Vorschriften, Normen und
Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vor-
schriften und Bestimmungen.
Der spezische elektrische Widerstand des Wassers darf
nicht kleiner sein als auf dem Typenschild angegeben. Bei
einem Wasser-Verbundnetz müssen Sie den niedrigsten
elektrischen Widerstand des Wassers berücksichtigen
(siehe Kapitel „Technischen Daten / Datentabelle“). Den
spezischen elektrischen Widerstand oder die elektrische
Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasser-
versorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
ºSieb im Kaltwasser-Zulauf
ºSpezial-Strahlregler „SR“
ºAnschlussschlauch 3/8, 500 mm lang, mit
Dichtungen*
ºT-Stück 3/8*
* für den Anschluss als druckfestes Gerät

9
Installation - für den Fachhandwerker
8.2 Zubehör
Spezial-Strahlregler „SR“*
ºSR 3: Bestellnummer 289591
für MDG 35 und MDG 44
ºSR 5: Bestellnummer 270582
für MDG 57 und MDG 65
* Zum Einsatz in Gewinde M22/M24.
Druckfeste Armatur
ºADS 40: Sensor-Armatur
Drucklose Armaturen
ºAHS 50: Sensor-Armatur
ºÜ 136: Zweigriff-Waschtischarmatur
9. Vorbereitungen
» Spülen Sie die Wasserleitung gut durch.
Wasserinstallation
Ein Sicherheitsventil ist nicht notwendig.
Armaturen
» Verwenden Sie geeignete Armaturen (siehe Kapitel
„Gerätebeschreibung / Zubehör“).
Hinweis
Mit dem Einbau des Spezial-Strahlreglers in der Ar-
matur erhalten Sie einen optimalen Wasserstrahl.
10. Montage
10.1 Montageort
Montieren Sie das Gerät in einem frostfreien Raum in der
Nähe der Entnahmearmatur.
Achten Sie auf die Zugänglichkeit der seitlichen Kappen-
befestigungsschrauben.
Das Gerät ist nur für die Untertischmontage (Wasser-
anschlüsse oben) geeignet.
GEFAHR Stromschlag
Die Schutzart IP25 ist nur bei montierter Geräterück-
wand gegeben.
» Montieren Sie immer die Geräterückwand.

10
Installation - für den Fachhandwerker
10.2 Montagealternativen
Untertischmontage, druckfest, mit druckfester
Armatur
26_02_05_0041
Untertischmontage, drucklos, mit druckloser
Armatur
26_02_05_0086
10. 2.1 Montage des Gerätes
» Montieren Sie das Gerät an die Wand.
Hinweis
Die Wand muss ausreichend tragfähig sein.



26_02_05_0042
» Lösen Sie die Kappenbefestigungsschrauben mit
zwei Umdrehungen.
» Entriegeln Sie den Schnappverschluss mit einem
Schraubendreher.
» Nehmen Sie die Gerätekappe mit dem Heizsystem
nach vorn ab.

11
Installation - für den Fachhandwerker
26_02_05_0084
» Brechen Sie die Durchführungsöffnung für die elekt-
rische Anschlussleitung in der Gerätekappe mit einer
Zange heraus. Korrigieren Sie die Kontur ggf. mit
einer Feile.
» Benutzen Sie die Geräterückwand als
Bohrschablone.
» Befestigen Sie die Geräterückwand mit geeigneten
Dübeln und Schrauben an der Wand.



26_02_05_0085
» Legen Sie die elektrische Anschlussleitung in die
Durchführungsöffnung der Rückwand.
» Haken Sie Gerätekappe mit dem Heizsystem unten
ein.
» Rasten Sie das Heizsystem im Schnappverschluss
ein.
» Befestigen Sie die Gerätekappe mit den
Kappenbefestigungsschrauben.
10.2.2Montage der Armatur
!
Sachschaden
Beim Montieren aller Anschlüsse müssen Sie am
Gerät mit einem Schlüssel SW 14 gegenhalten.
Druckfester Anschluss
» Montieren Sie den mitgelieferten Anschlussschlauch
3/8 und das T-Stück 3/8.
» Montieren Sie die Armatur. Beachten Sie dabei
auch die Bedienungs- und Installationsanleitung der
Armatur.
Druckloser Anschluss
» Montieren Sie die Armatur. Beachten Sie dabei
auch die Bedienungs- und Installationsanleitung der
Armatur.

12
Installation - für den Fachhandwerker
10.3 Elektroanschluss herstellen
GEFAHR Stromschlag
Führen Sie alle elektrischen Anschluss- und Instal-
lationsarbeiten nach Vorschrift aus.
GEFAHR Stromschlag
Achten Sie darauf, dass das Gerät an den Schutz-
leiter angeschlossen ist.
Das Gerät muss über eine Trennstrecke von min-
destens 3 mm allpolig vom Netzanschluss getrennt
werden können.
GEFAHR Stromschlag
Die Geräte sind im Anlieferungszustand mit einer
elektrischen Anschlussleitung ausgestattet (MDG 35
mit Stecker).
Ein Anschluss an eine festverlegte elektrische Lei-
tung ist möglich, wenn diese mindestens den Quer-
schnitt der serienmäßigen Geräteanschlussleitung
aufweist. Maximal ist ein Leitungsquerschnitt von
3 x 6 mm² möglich.
!
Sachschaden
Achten Sie beim Anschluss an eine Schutzkontakt-
Steckdose (bei einer elektrischen Anschlussleitung
mit Stecker) darauf, dass die Schutzkontakt-Steck-
dose nach der Installation des Gerätes frei zugäng-
lich ist.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene
Spannung muss mit der Netzspannung überein-
stimmen.
» Schließen Sie die elektrische Anschlussleitung
gemäß Elektroschaltplan an (siehe Kapitel „Techni-
sche Daten / Elektroschaltplan“).

13
Installation - für den Fachhandwerker
11. Inbetriebnahme

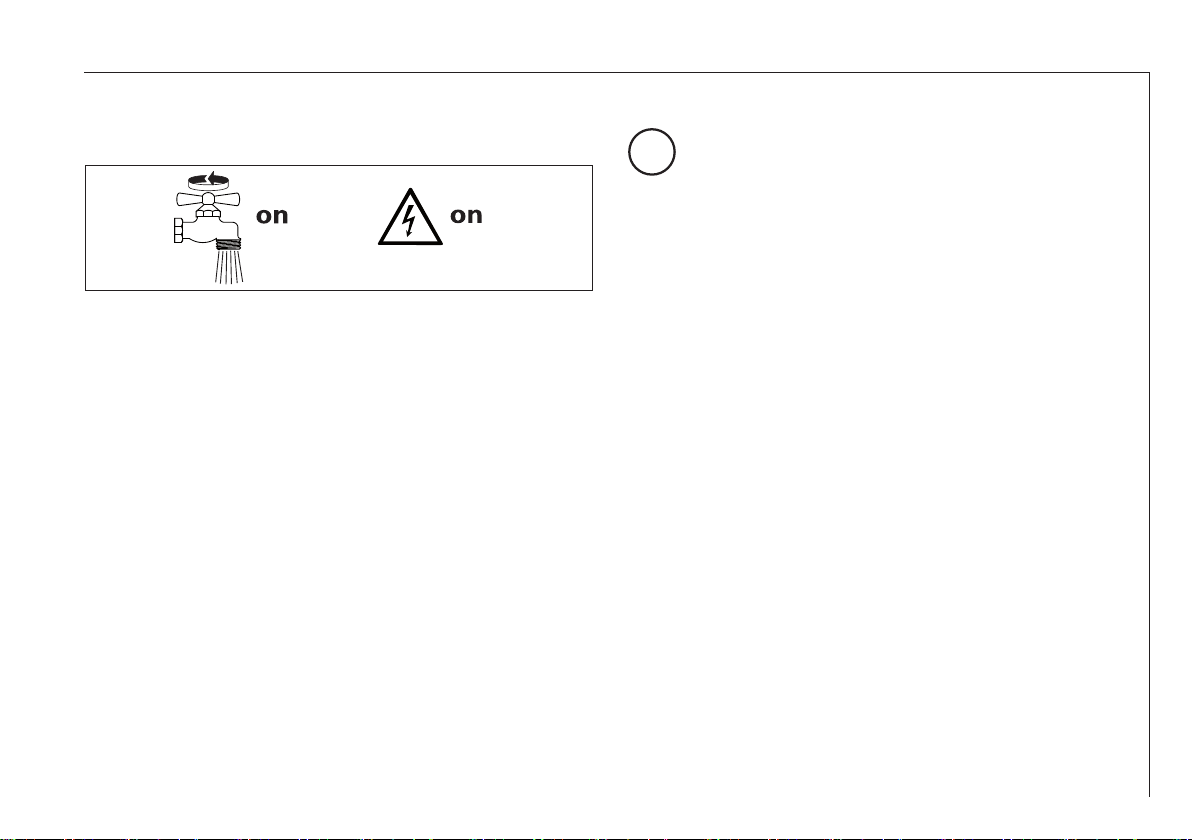

11.1 Erstinbetriebnahme
26_02_05_0087
» Befüllen Sie das Gerät durch mehrmalige Zapfungen
an der Armatur, bis das Leitungsnetz und das Gerät
luftfrei sind.
» Führen Sie eine Dichtheitskontrolle durch.
» Stecken Sie den Stecker der elektrischen Anschluss-
leitung, wenn vorhanden, in die Schutzkontakt-
Steckdose oder schalten Sie die Sicherung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.
11.2 Übergabe des Gerätes
» Erklären Sie dem Benutzer die Funktion des Gerätes
und machen Sie ihn mit dem Gebrauch des Gerätes
vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren
hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.
11.3 Wiederinbetriebnahme
!
Sachschaden
Nach Unterbrechung der Wasserversorgung müs-
sen Sie das Gerät mit folgenden Schritten wieder in
Betrieb nehmen, damit das Blankdraht-Heizsystem
nicht zerstört wird.
» Schalten Sie das Gerät spannungsfrei. Ziehen Sie
dazu den Stecker der elektrischen Anschlussleitung,
wenn vorhanden, oder schalten Sie die Sicherung
aus.
» Siehe Kapitel „Erstinbetriebnahme“.
12. Außerbetriebnahme
» Trennen Sie das Gerät mit der Sicherung in der
Hausinstallation von der Netzspannung oder ziehen
Sie den Stecker der elektrischen Anschlussleitung.
» Entleeren Sie das Gerät (siehe Kapitel „Wartung“).

14
Installation - für den Fachhandwerker
13. Störungsbehebung
Problem Ursache Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Der Strahlregler in der
Armatur ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder er-
neuern Sie den Spe-
zial-Strahlregler.
Das Sieb in der Kalt-
wasserleitung ist ver-
stopft.
Reinigen Sie das Sieb
nach Absperren der
Kaltwasserzuleitung.
Das Heizsystem ist
defekt.
Messen Sie den Wi-
derstand des Heizsys-
tems, ggf. tauschen
Sie das Gerät aus.
Der Sicherheitsdruck-
begrenzer hat aus-
gelöst.
Beheben Sie die
Fehlerursache. Ma-
chen Sie das Gerät
spannungsfrei und
entlasten Sie die Was-
serleitung. Aktivieren
Sie den Sicherheits-
druckbegrenzer.
Sicherheitsdruckbegrenzer aktivieren
1
2
D0000039769
1 1-poliger Sicherheitsdruckbegrenzer MDG 44 /
MDG 57
2 2-poliger Sicherheitsdruckbegrenzer MDG 35 /
MDG 65

15
Installation - für den Fachhandwerker
14. Wartung
GEFAHR Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
Gerät entleeren
GEFAHR Verbrühung
Beim Entleeren kann heißes Wasser austreten.
Wenn Sie das Gerät für Wartungsarbeiten oder bei Frost-
gefahr zum Schutz der gesamten Installation entleeren
müssen, gehen Sie folgendermaßen vor:
» Schließen Sie das Absperrventil in der
Kaltwasser-Zuleitung.
» Öffnen Sie das Entnahmeventil.
» Lösen Sie die Wasseranschlüsse vom Gerät.

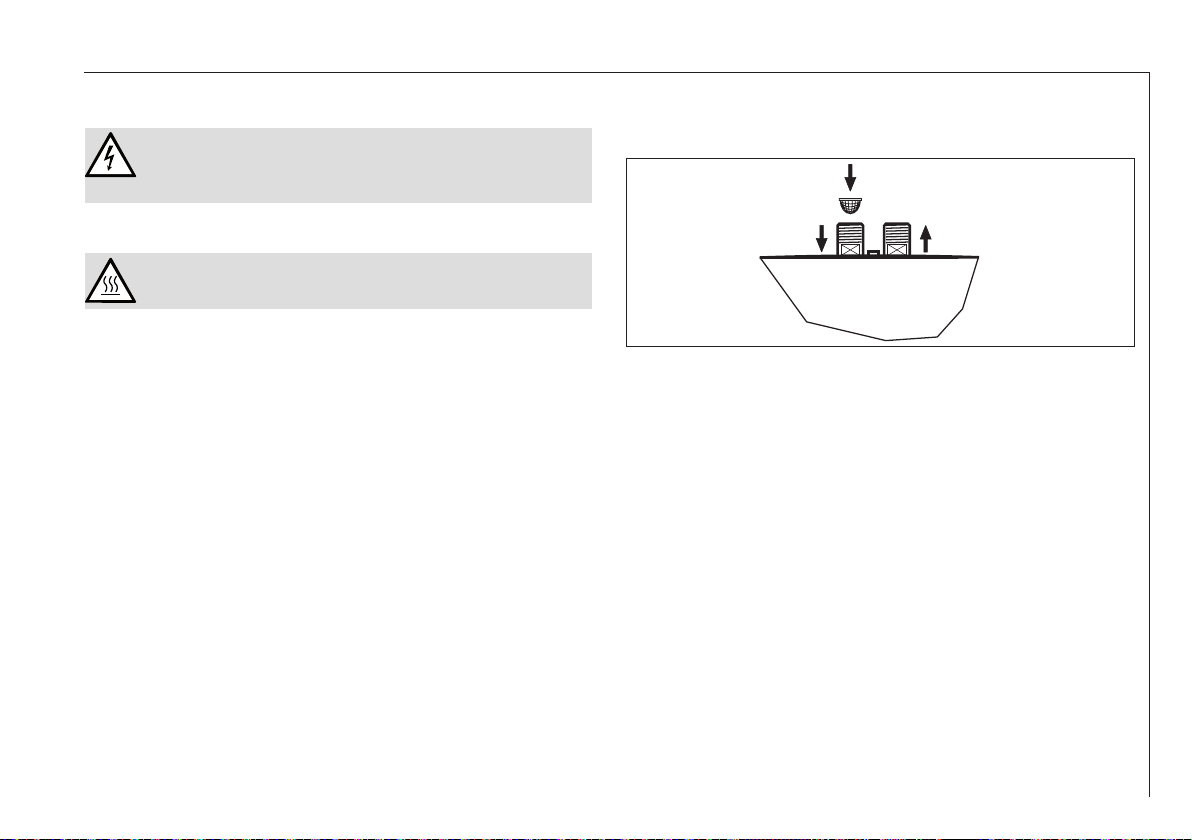

Sieb reinigen
Das eingebaute Sieb können Sie nach der Demontage
der Kaltwasseranschlussleitung reinigen.
26_02_05_0065_
Schutzleiter prüfen
» Prüfen Sie den Schutzleiter (in Deutschland z. B.
BGV A3) am Schutzleiterkontakt der elektrischen
Anschlussleitung und am Anschlussstutzen des
Gerätes.
Lagerung des Gerätes
» Lagern Sie ein demontiertes Gerät frostfrei, da sich
Restwasser im Gerät bendet, das gefrieren und
Schäden verursachen kann.
Elektrische Anschlussleitung beim MDG 57
austauschen
» Beim MDG 57 müssen Sie im Austauschfall eine
4 mm² elektrische Anschlussleitung verwenden.

16
Installation - für den Fachhandwerker
15. Technische Daten
15.1 Maße
95
28
30
120
143
190
4,8
165
82
20
b02
b03
c06
c01
D0000018336
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A
15.2 Elektroschaltplan
15. 2.1 MDG 35
1/N/PE ~ 200-240 V
V >
p>
L N
L N
1
2
D0000035307
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

17
Installation - für den Fachhandwerker
15.2.2 MDG 44 und MDG 57
1/N/PE ~ 200-240 V
V >
p>
L N
L N
1
2
85_02_05_0003
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
!
Sachschaden
» Beim Festanschluss schließen Sie die elektri-
sche Anschlussleitung gemäß der Klemmenbe-
zeichnung der Buchsenklemme an.
15.2.3 MDG 65
2/PE ~ 380-415 V
V >
p >
L L
L L
1
2
D0000029688
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

18
Installation - für den Fachhandwerker

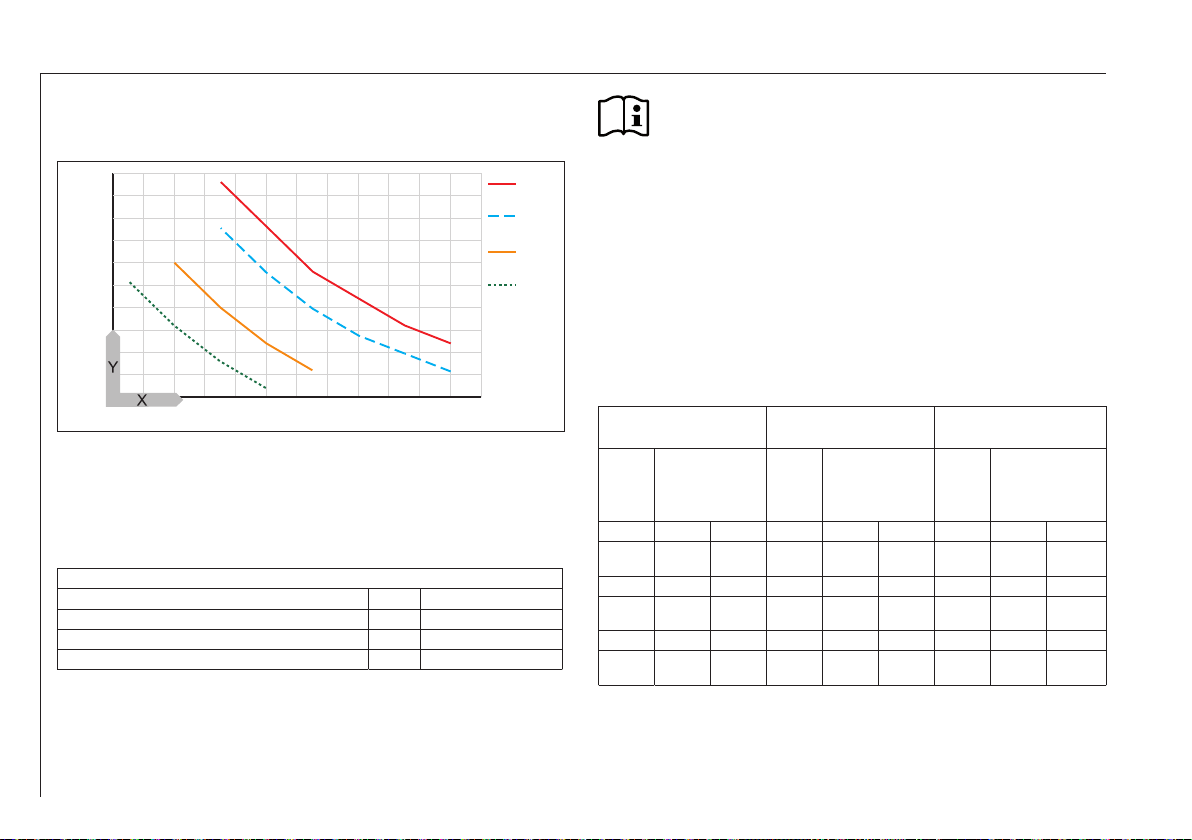

15.3 Temperaturerhöhung
Folgende Temperaturerhöhungen des Wassers ergeben
sich bei einer Spannung von 230 V / 400 V:
1,4 1,8 2,2 2,6 3,0 3,4
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0 4
3
2
1
84_02_02_0029
X Volumenstrom in l/min
Y Temperaturerhöhung in K
1 3,5 kW - 230 V
2 4,4 kW - 230 V
3 5,7 kW - 230 V
4 6,5 kW - 400 V
Beispiel MDG 3 mit 3,5 kW
Volumenstrom l/min 2,0
Temperaturerhöhung K25
Kaltwasserzulauftemperatur °C 12
Maximale mögliche Auslauftemperatur °C 37
Hinweis
Eine Auslauftemperatur von 50 °C erreichen Sie
beim geringstmöglichen Durchuss und den fol-
genden Kaltwasserzulauftemperaturen:
ºMDG 35 > 18 °C
ºMDG 44 > 21 °C
ºMDG 57 > 22 °C
ºMDG 65 > 15 °C
15.4 Einsatzbereiche
Spezischer elektrischer Widerstand und
spezische elektrische Leitfähigkeit, siehe
„Datentabelle“.
Normangabe bei
15 °C 20 °C 25 °C
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1000 100 1000 890 112 1124 815 123 1227
1100 91 909 970 103 1031 895 112 1117
1200 83 833 1070 93 935 985 102 1015
1300 77 769 1175 85 851 1072 93 933

19
Installation - für den Fachhandwerker
15.5 Datentabelle
MDG 35 MDG 44 MDG 57 MDG 65
222123 222124 222125 232791
Elektrische Daten
Nennspannung V220 230 240 220 230 240 220 230 240 380 400 415
Nennleistung kW 3,2 3,5 3,8 4,0 4,4 4,8 5,2 5,7 6,2 5,9 6,5 7,0
Nennstrom A14,5 15,2 15,8 18,2 19,1 20,0 23,6 24,7 25,8 15,5 16,3 16,9
Absicherung A16 16 16 20 20 20 25 25 32 16 20 20
Frequenz Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50
Phasen 1/N/PE 1/N/PE 1/N/PE 2/PE
Spezifischer Widerstand ρ15 ≥ (bei ϑkalt ≤25°C) Ω cm 1100 1100 1100 1100
Spezifische Leitfähigkeit σ15 ≤ (bei ϑkalt ≤25°C) μS/cm 909 909 909 909
Spezifischer Widerstand ρ15 ≥ (bei ϑkalt >25°C) Ω cm 1100 1100 1100 1100
Spezifische Leitfähigkeit σ15 ≤ (bei ϑkalt >25°C) μS/cm 909 909 909 909
Max. Netzimpedanz bei 50Hz Ω0,394 0,377 0,361
Max. Netzimpedanz bei 60Hz Ω0,386 0,369 0,354
Anschlüsse
Wasseranschluss G 3/8 A G 3/8 A G 3/8 A G 3/8 A
Einsatzgrenzen
Max. zulässiger Druck MPa 1 1 1 1
Werte
Max. zulässige Zulauftemperatur °C 35 35 35 35
Ein l/min >1,6 >2,0 >2,6 >2,6
Druckverlust bei Volumenstrom MPa 0,05 0,06 0,08 0,08
Volumenstrom für Druckverlust l/min 1,6 2,0 2,6 2,6
Volumenstrom-Begrenzung bei l/min 2,2 2,8 4,3 4,3
Warmwasserdarbietung l/min 2,0 2,5 3,2 3,7
Δϑ bei Darbietung K25 25 25 25
Hydraulische Daten
Nenninhalt l0,1 0,1 0,1 0,1

20
Installation - für den Fachhandwerker
MDG 35 MDG 44 MDG 57 MDG 65
Ausführungen
Montageart Untertisch XXXX
Bauart offen XXXX
Bauart geschlossen XXXX
Schutzart (IP) IP25 IP25 IP25 IP25
Schutzklasse 1111
Isolierblock Kunststoff Kunststoff Kunststoff Kunststoff
Heizsystem Blankdraht Blankdraht Blankdraht Blankdraht
Kappe und Rückwand Kunststoff Kunststoff Kunststoff Kunststoff
Farbe weiß weiß weiß weiß
Dimensionen
Höhe/Breite/Tiefe mm 143 190 82 143 190 82 143 190 82 143 190 82
Gewichte
Gewicht kg 1,4 1,4 1,4 1,4
