ZEAPON Motorized Micro2 User manual

Motorized Micro2
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

2
Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention
to the safety instructions. If you have any questions or comments about the device,
please contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

3
Please read the User Manual carefully before using Motorized Micro 2 to avoid any
injury or damage to the product or other property caused by operation mistake.

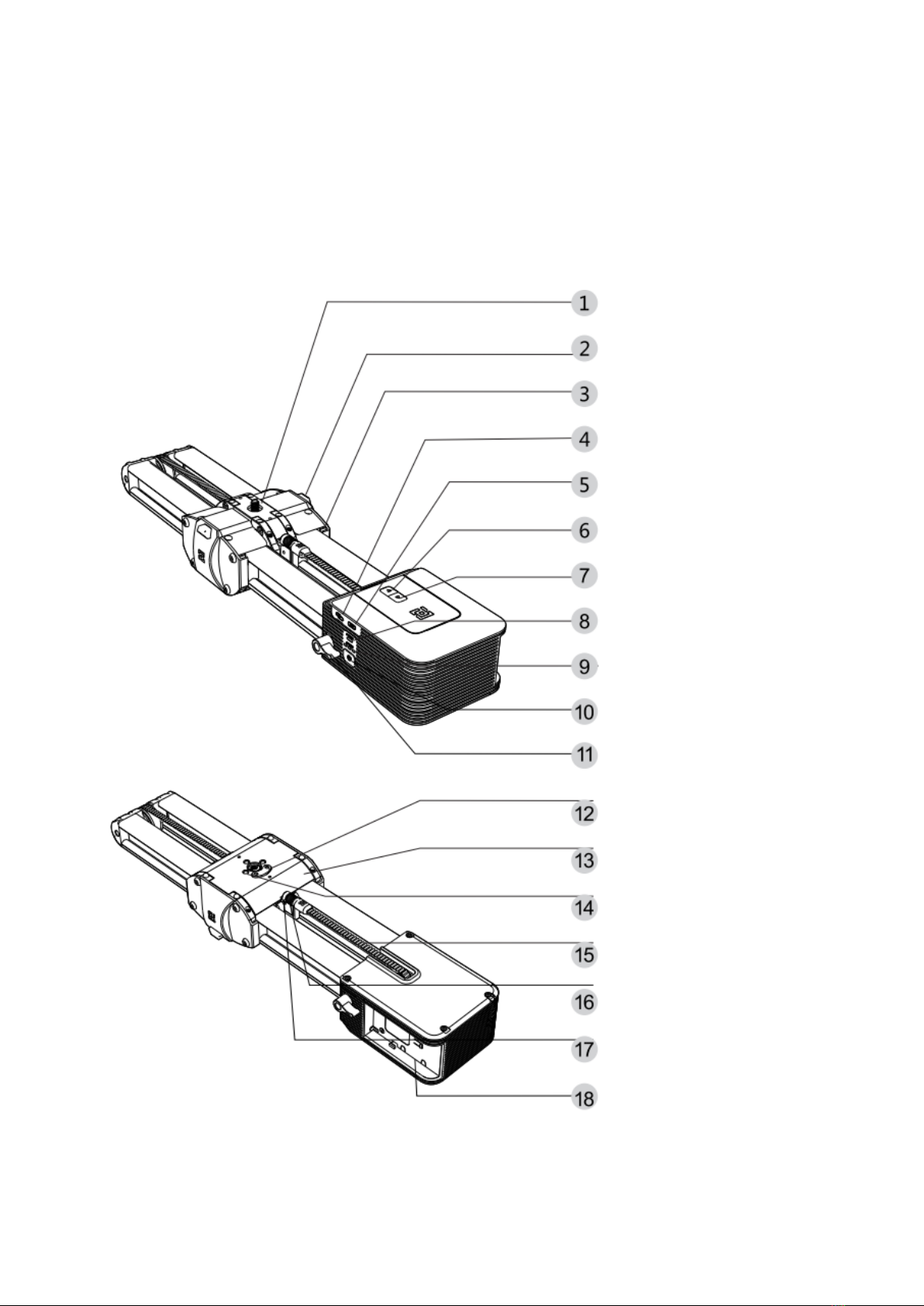

Motorized Micro 2 Diagram
Upper Slider
Quick Locking Buttons
Following Dust Sweeper
2.5mm Shutter Trigger Port
USB Type-C Port
Forward Key
Backward Key
Power Indicator
Speed Indicator
Power Button
Thumb Screw
Positioning Groove
Lower Slider
Dual Positioning Screws
Rail Band Belt
Rail Band Belt Tension Screw
Rail and Belt Tension Screw
Battery Compartment

4
NOTE
Do not attempt to disassemble or modify the product in any unauthorized
way
Make sure the mounted device on the slider is within 4.5kg.
Make sure the self locking key is Off before using.
Please keep the Motorized Micro2 clean and free from any obstruction.
For more detailed tutorial video, please visit our officialwebsite:https://www.zeapon.com
Function Description
Name
Function
Forward Key
Slide forward
Backward Key
Slide backward
2.5mm Shutter Trigger Port
Slider connects to camera via shutter
trigger cable to control camera shutter
USB Type-C Port
Can be charged and firmware upgraded
with external PD USB-C power adapter or
PD power bank
Power Indicator
Green/Yellow/Red;Green: sufficient;
Yellow: medium; Red: low
Speed Indicator
Three Speed Status; One light on: low
speed; Two lights on: medium speed;
Three lights on: high speed
Power Button
Power On/Off & Function Trigger
Thumb Screw
Fix the Slider Motor to slider
Rail Band Belt Tension Screw
Adjust the tension of the rail band belt
Rail Band Belt Base
Fix the belt to the upper & lower slider
Rail Band Belt
Supports motor-driven sliding movement
Battery Compartment
Compatible with F550/F750/F970 lithium
battery

5
Function
Key Action
Beep Sound
Power On Long press Power
Button for 3 seconds
/
Power Off
Long press Power
button for 3 seconds
/
Forward
Long press Forward Key
/
Backward
Long press Backward
Key
/
Speed Adjustment
Press Power Button
once
/
Set Waypoints
Press Power Button
twice
Set point 1: Beep sound voice
Set point 2: Beep sound twice
Delete All Waypoints
Long press left+right key
Long beep sound
Start Running
Double press power
button
/
Starts/Pauses circulation
Press the left/Right Key
and Power button at the
same time
Rings once

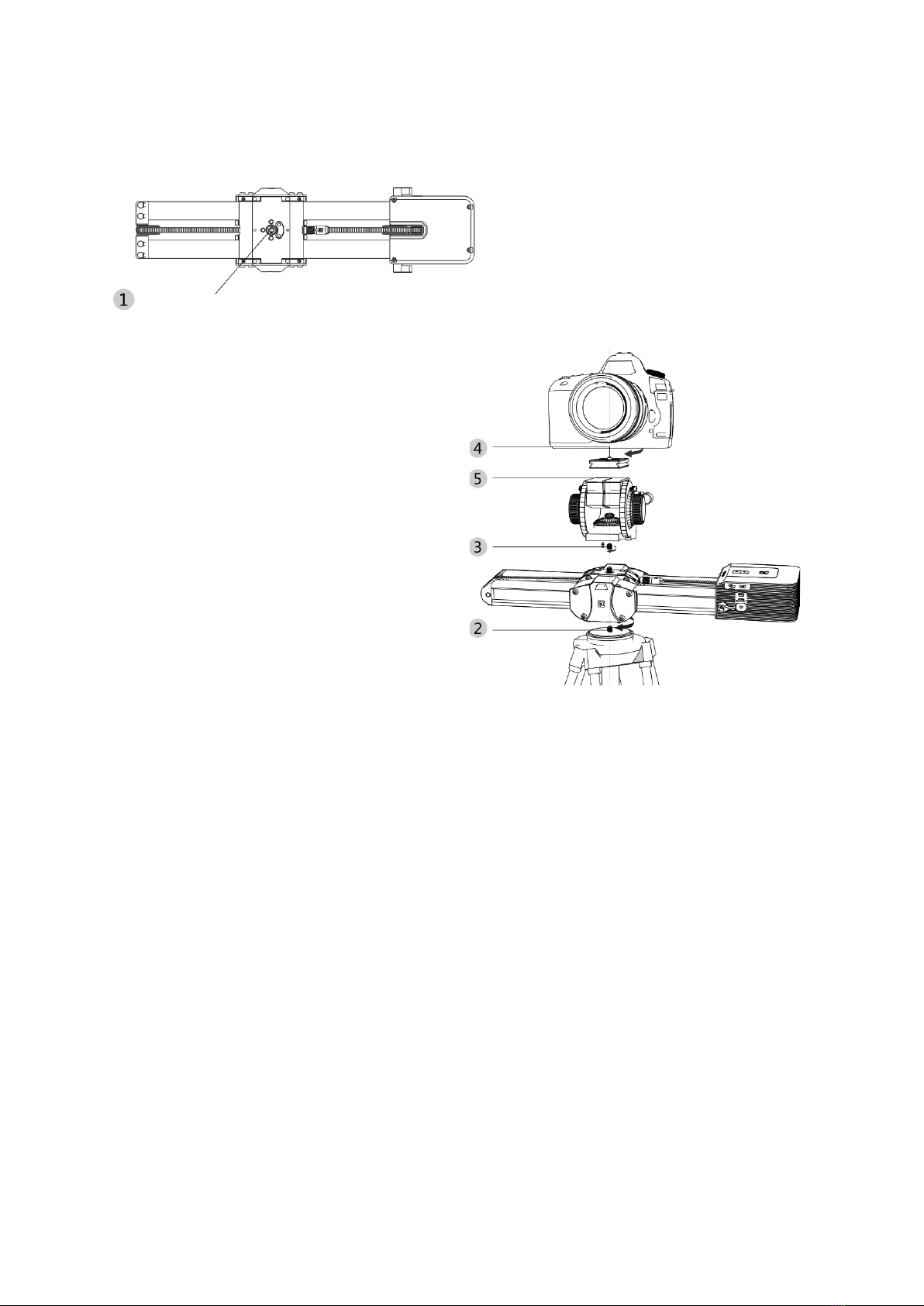

Installation on single pan & tilt
1. Unscrew the 1/4” -to-3/8” screw
adapter from the bottom.
2. Mount Micro 2 to the tripod tight and
secure.
3. Screw the unscrewed adapter (1/4” to
3/8) into the pan&tilt; Then mount the
pan & tilt to Micro2
4. Attach the quick release plate to the
camera.
5. Mount the camera (with quick release
plate) to the pan & tilt.

6

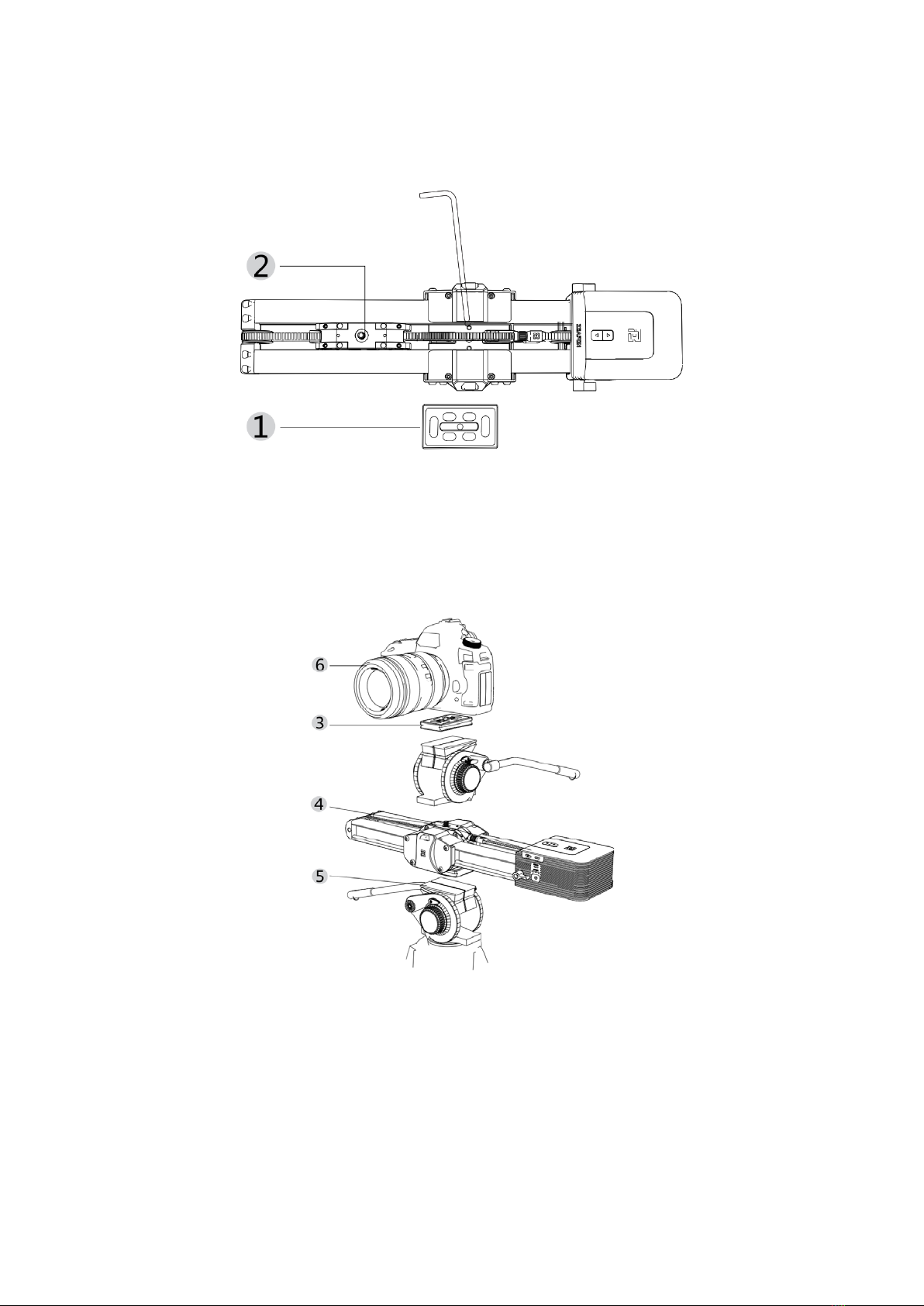

Installation on double pan & tilt
1. Mount the quick release plate to Micro 2 from the bottom (with the 1/4” -to-3/8” screw
adapter)
2. Make the dual positioning screw hole visible by moving the Upper Slider sideways,
then tighten the dual positioning screws with the Allen key. Make sure there are at least
two screws tightened to ensure precise positioning and stable installation.
3. Attach the quick release plate to the camera.
4. Mount the pan & tilt to Micro 2
5. Mount Micro 2 to the pan & tilt on the tripod.
6. Mount the camera (with quick release plate) to the pan & tilt on the slider.

7

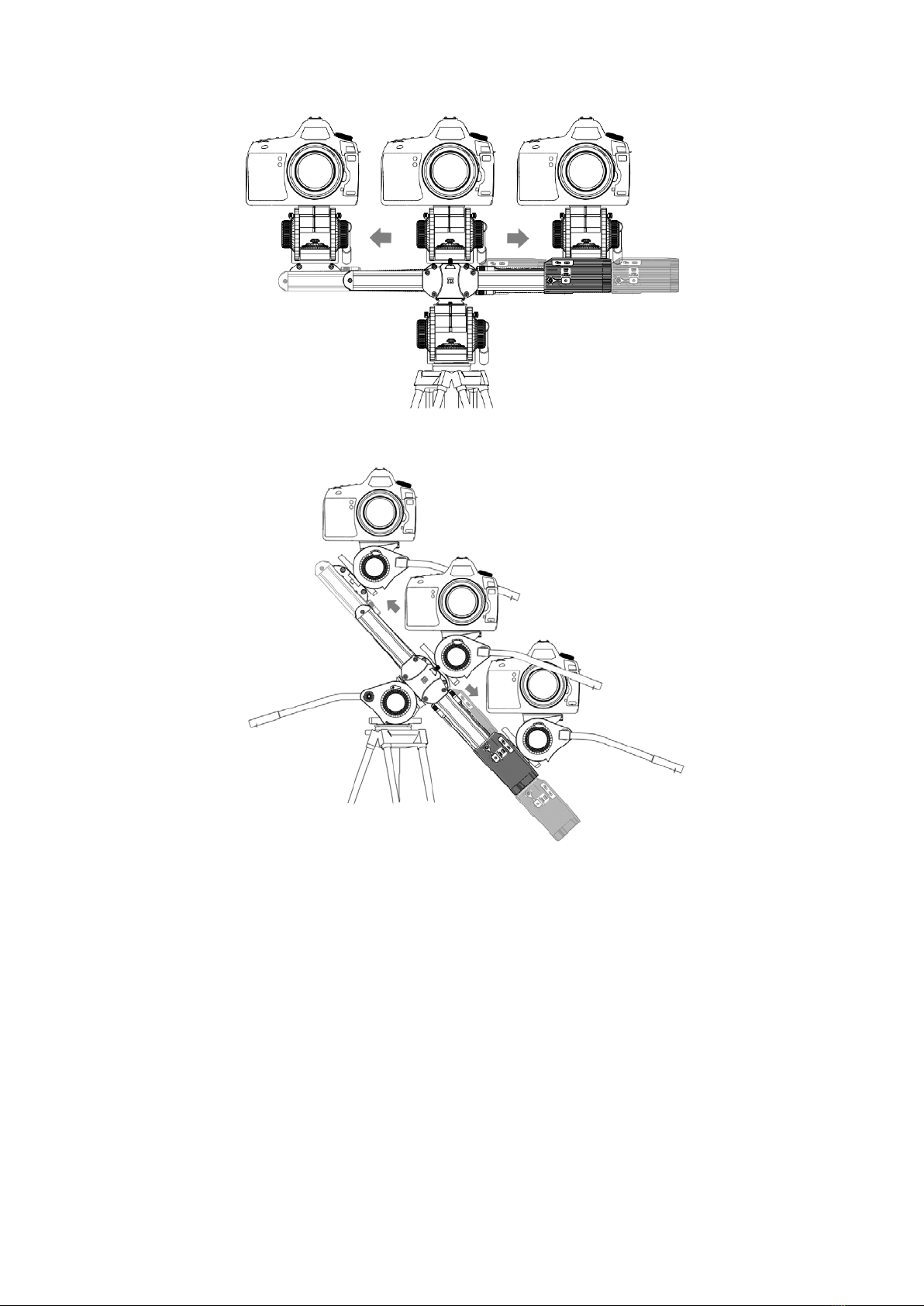

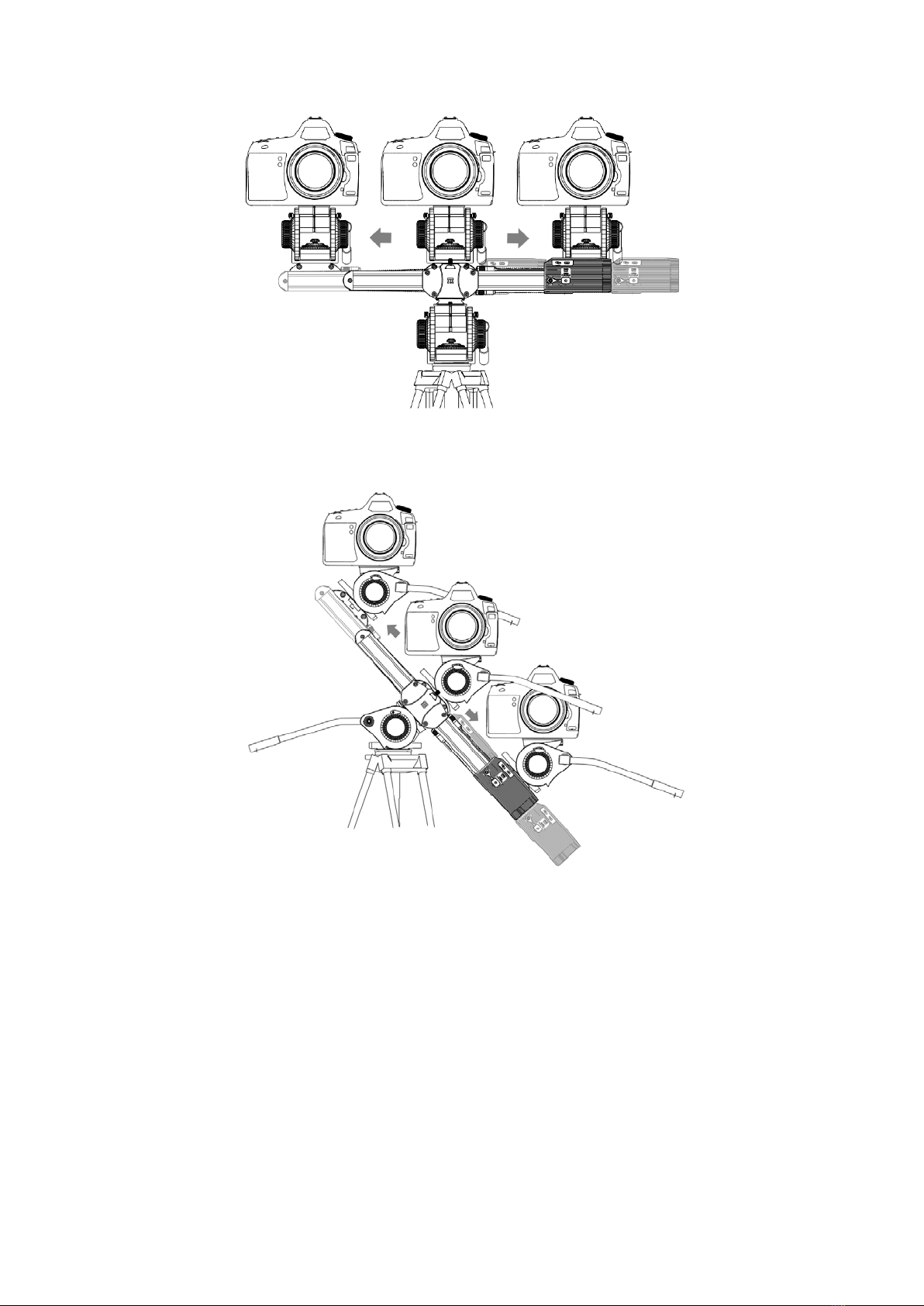

Press Quick Locking buttons again to unlick the slider to slide left/right
Position the slider to different angles to simulate rockerarm movements.

8

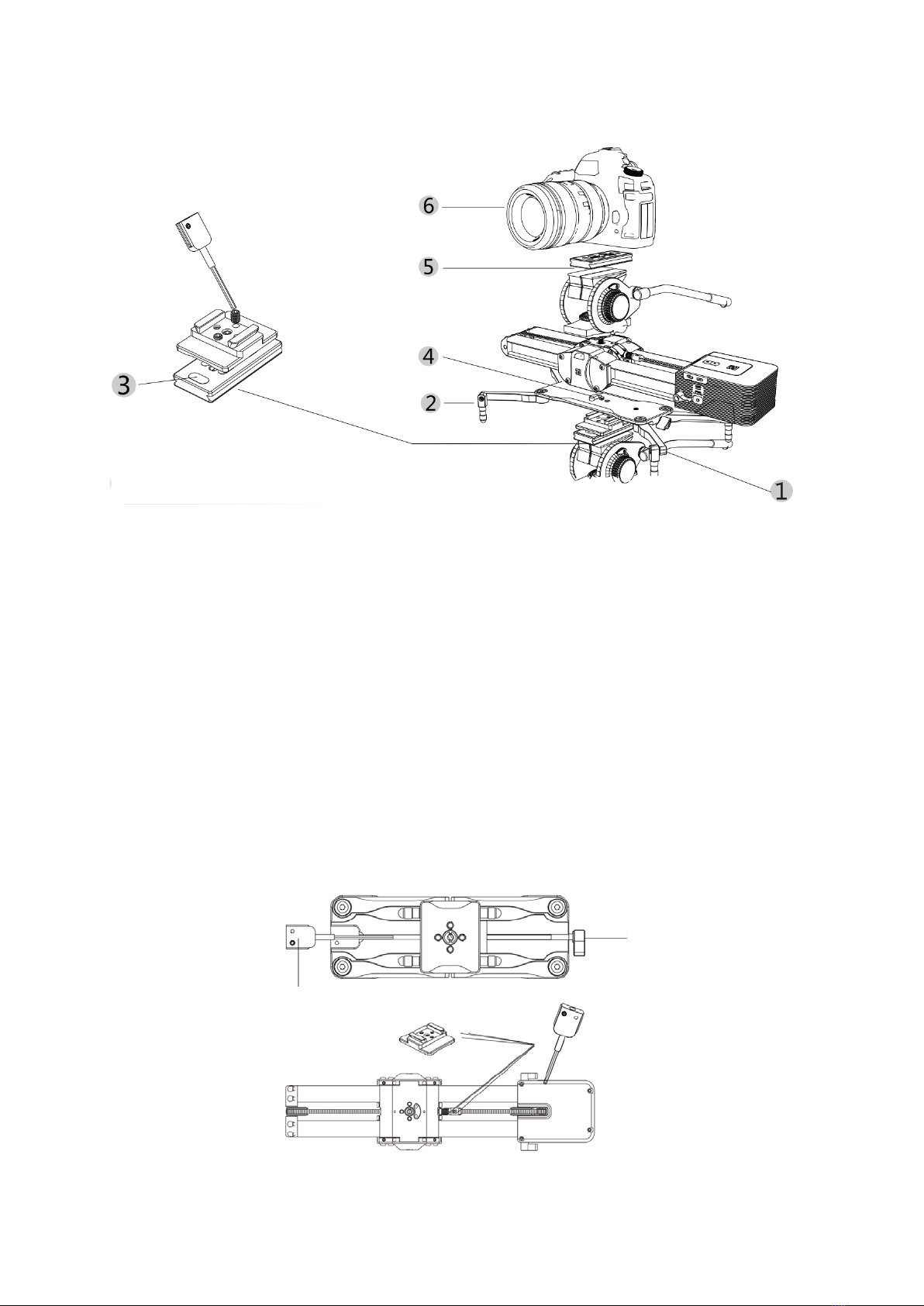

Connection mode with EASYLOCK
1. Loosen the locking screw on Easylock.
2. Unfold the support foot and adjust it to the desired position.
3. Mounting to tripod: unscrew the 3/8”- 1/4” screw adapter from the quick release plate.
Pan modes: Install Easylock’s QR plate on the pan’s QR plate, then attach the pan which
is on the tripod.
4. Connect Micro 2 with Easylock by fitting the positioning bean into the positioning
groove (U-shaped) then tighten the screw from the bottom of Easylock and the dual
positioning screws inside the Micro 2 with the Quick Spanner. Please make sure there
are at least two screws tightened to ensure precise and stable installation.
5. Mount the pan & tilt on Micro 2.
6. Mount the camera (with quick release plate) on pan&tilt.
The positioning screws the can be adjusted by the quick spanner.
Quick spanner
Locking Screw

9

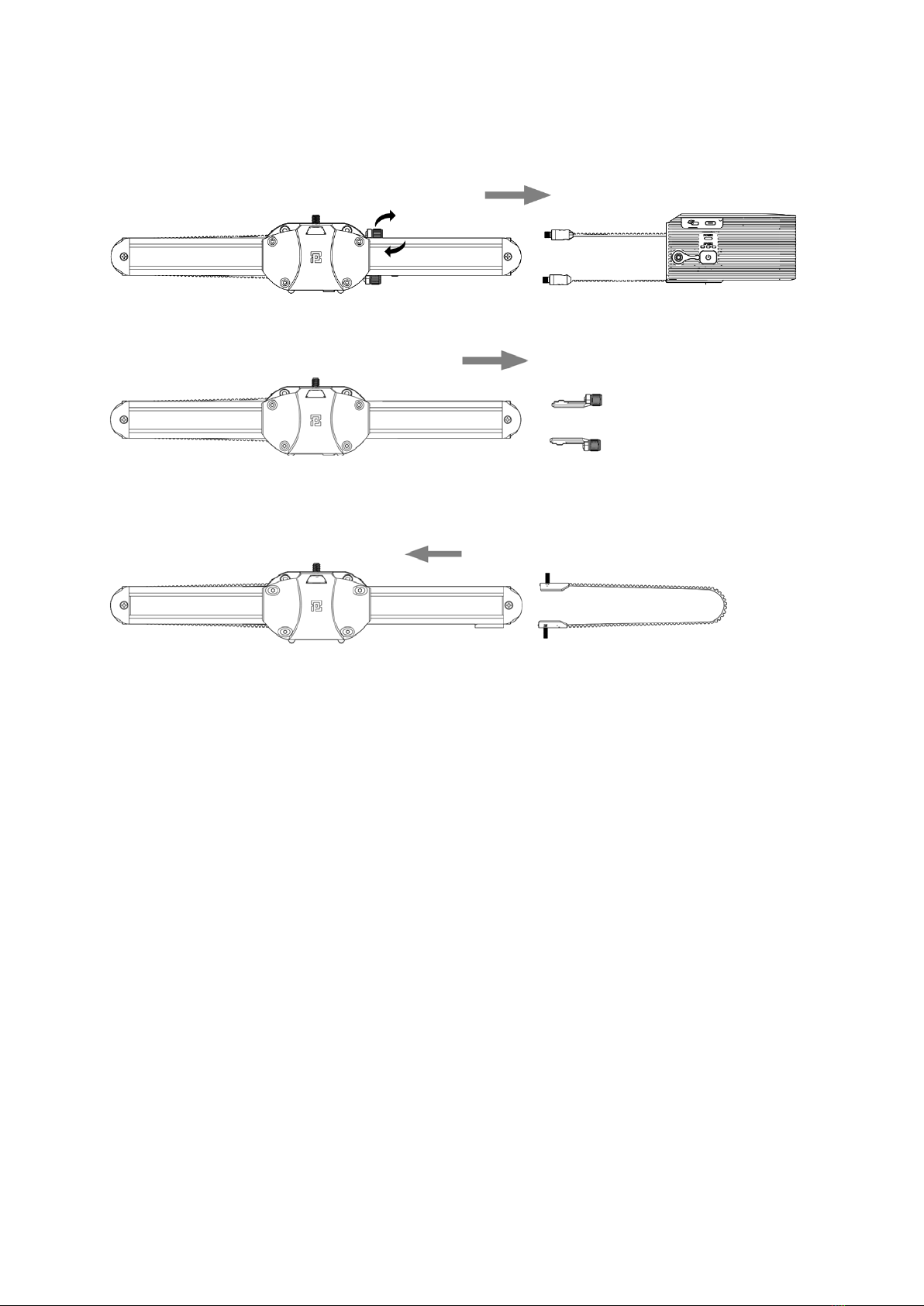

Assembly & Dissasembly Method
1. Loosen the belt tension screw and detach the Slider Motor;
2. Loosen the belt fixing screw on upper & lower slider and detach the rail band belt
base;
3. Mount the rail band belt assembly to the rail slider (Note: rail band belt assembly is
optional)

10
Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for
which the claimed claim may not be recognized:
•Using the product for any purpose other than that for which the product is intended
or failing to follow the instructions for maintenance, operation and service of the
product.
•Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g. during transport, cleaning
by inappropriate means, etc.).
•Natural wear and aging of consumables or components during use (such as
batteries, etc.).
•Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage,
electrostatic discharge voltage (including lightning), faulty supply or input voltage and
inappropriate polarity of this voltage, chemical processes such as used power
supplies, etc.
•If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

11
EU Declaration of Conformity
Identification data of the manufacturer's / importer's authorized representative:
Importer: Alza.cz a.s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
IČO: 27082440
Subject of the declaration:
Title: Motorized Micro 2
Model / Type:
The above product has been tested in accordance with the standard(s) used to
demonstrate compliance with the essential requirements laid down in the
Directive(s):
Directive No. 2014/53/EU
Directive No. 2011/65/EUas amended 2015/863/EU
Prague, 31. 7. 2021

12
WEEE
This product must not be disposed of as normal household waste in accordance with
the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU).
Instead, it shall be returned to the place of purchase or handed over to a public
collection point for the recyclable waste. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment
and human health, which could otherwise be caused by inappropriate waste handling of
this product. Contact your local authority or the nearest collection point for further
details. Improper disposal of this type of waste may result in fines in accordance with
national regulations.

13
Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití.
Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli
dotazy nebo připomínky, obraťte se na zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

14
Před použitím motorizovaného zařízení Micro 2 si pečlivě přečtěte návod k použití,
abyste předešli zranění nebo poškození výrobku či jiného majetku způsobenému
chybnou obsluhou.
Diagram motorizovaného zařízení Micro 2
Horní jezdec
Tlačítka rychlého uzamčení
Následující zametač prachu
2,5mm port spouště spouště
Port USB typu C
Přední tlačítko
Zadní tlačítko
Indikátor napájení
Ukazatel rychlosti
Tlačítko napájení
Palcový šroub
Polohovací drážka
Dolní jezdec
Dvojité polohovací šrouby
Kolejnicový pás
Napínací šroub kolejnicového
pásu
Napínací šroub kolejnice a
řemene
Přihrádka na baterie

15
POZNÁMKA
Nepokoušejte se výrobek rozebírat nebo upravovat jakýmkoli nepovoleným
způsobem.
Ujistěte se, že hmotnost namontovaného zařízení na jezdci nepřesahuje 4,5
kg.
Před použitím se ujistěte, že je samosvorný klíč vypnutý.
Udržujte motorizované zařízení Micro2 v čistotě a bez jakýchkoli překážek.
Podrobnější výukové video naleznete na našich oficiálních webových stránkách:
https://www.zeapon.com
Popis funkce
Název
Funkce
Přední tlačítko
Posunutí vpřed
Zadní tlačítko
Posunutí dozadu
2,5mm port spouště spouště
Posuvník se připojuje k fotoaparátu
pomocí kabelu spouště pro ovládání
závěrky fotoaparátu.
Port USB typu C
Možnost nabíjení a aktualizace firmwaru
pomocí externího napájecího adaptéru
PD USB-C nebo powerbanky PD
Indikátor napájení
Zelená/žlutá/červená;zelená: dostatečná;
žlutá: střední; červená: nízká
Ukazatel rychlosti
Stav tří rychlostí; jedna kontrolka svítí:
nízká rychlost; dvě kontrolky svítí: střední
rychlost; tři kontrolky svítí: vysoká rychlost
Tlačítko napájení
Zapnutí/vypnutí napájení a spouštění
funkcí
Šroub s palcem
Upevnění motoru posuvníku na posuvník
Napínací šroub kolejnicového pásu
Nastavení napnutí pásu kolejnicového
pásu
Základna kolejnicového pásu
Upevnění pásu k hornímu a dolnímu
jezdci
Kolejnicový pás
Podporuje posuvný pohyb poháněný
motorem
Přihrádka na baterie
Kompatibilní s lithiovou baterií
F550/F750/F970

16
Funkce
Klíčová akce
Pípnutí
Zapnutí napájení
Dlouhé stisknutí tlačítka
napájení na 3 sekundy
/
Vypnutí napájení
Dlouhé stisknutí tlačítka
napájení po dobu 3
sekund
/
Forward Dlouhé stisknutí tlačítka
Vpřed
/
Zpětně
Dlouhé stisknutí tlačítka
Zpět
/
Nastavení rychlosti Jednou stiskněte tlačítko
napájení
/
Nastavení bodů trasy
Stiskněte dvakrát tlačítko
napájení
Nastavení bodu 1: zvukový
signál
Nastavený bod 2: Dvakrát
pípne
Odstranění všech bodů
trasy
Dlouhé stisknutí kláves
levá+pravá
Dlouhý zvukový signál
Začít běhat
Dvojité stisknutí tlačítka
napájení
/
Spouští/vyvolává cirkulaci
Současné stisknutí
levého/pravého tlačítka
a tlačítka napájení
Zazvoní jednou

17
Instalace na jednoduchém otáčení a naklápění
1. Odšroubujte šroubovací adaptér 1/4"
na 3/8" ze spodní části.
2. Mikro 2 pevně a bezpečně připevněte
ke stativu.
3. Našroubujte odšroubovaný adaptér (z
1/4" na 3/8) do otočného adaptéru; poté
připevněte otočný adaptér na Micro2.
4. Připevněte rychloupínací destičku k
fotoaparátu.
5. Připevněte fotoaparát (s rychloupínací
destičkou) k otočnému a výklopnému
zařízení.

18
Instalace na dvojité otáčení a naklápění
1. Připevněte rychloupínací destičku k Micro 2 zespodu (pomocí šroubového adaptéru
1/4" na 3/8").
2. Zviditelněte otvor pro dvojitý polohovací šroub posunutím horního jezdce do strany a
poté utáhněte dvojitý polohovací šroub imbusovým klíčem. Ujistěte se, že jsou utaženy
alespoň dva šrouby, aby bylo zajištěno přesné polohování a stabilní instalace.
3. Připevněte rychloupínací destičku k fotoaparátu.
4. Připevněte otáčecí a naklápěcí destičku na Micro 2.
5. Připevněte Micro 2 k otočnému a naklápěcímu stojanu na stativu.
6. Připevněte fotoaparát (s rychloupínací destičkou) k otočnému a naklápěcímu jezdci.

19
Opětovným stisknutím tlačítek rychlého uzamčení se posuvník rozbliká a posune se
doleva/doprava.
Nastavte posuvník do různých úhlů, abyste simulovali pohyby vahadla.

20
Režim připojení se zámkem EASYLOCK
1. Povolte zajišťovací šroub Easylock.
2. Rozložte opěrnou nohu a nastavte ji do požadované polohy.
3. Montáž na stativ: odšroubujte šroubový adaptér 3/8"- 1/4" z rychloupínací destičky.
Režimy panorámování: Nainstalujte QR destičku Easylocku na QR destičku otáčení a
naklánění a poté připevněte destičku, která je na stativu.
4. Připojte Micro 2 k Easylocku nasazením polohovacího šroubu do polohovací drážky
(ve tvaru U) a poté utáhněte šroub ze spodní části Easylocku a dvojité polohovací šrouby
uvnitř Micro 2 pomocí rychloupínacího klíče. Ujistěte se, že jsou utaženy alespoň dva
šrouby, aby byla zajištěna přesná a stabilní instalace.
5. Namontujte otočný a naklápěcí ovladač na Micro 2.
6. Připevněte fotoaparát (s rychloupínací destičkou) na pan&tilt.
Polohovací šrouby lze nastavit pomocí rychloupínacího klíče.
Rychlý klíč
Zajišťovací
šroub
