Zeiss VICTORY V8 Series User manual

This product may be covered by one or
more of the following United States patents:
US6542302, US6816310, US6906862
/// ZEISS VICTORY V8
Gebrauchshinweise / Garantie
Instructions for use / Guarantee
Mode d’emploi / Garantie
Istruzioni d’impiego / Garanzia
Modo de empleo / Garantía
Bruksanvisning / Garanti
Kayttöohje / Takuu
Pokyny k používání / Záruka
Informacje dotyczące użytkowania / Gwarancja
Használati utasítás / Jótállás
Инструкция по применению / Гарантия
使用上の注意 / 保証
使用提示 / 质保
Gebruiksaanwijzing / Garantie
/// ZEISS VICTORY V8
ZEISS. PIONIER SEIT 1846.
000000-2126-372 / 07.2015

1
GEBRAUCHSHINWEISE
Die Produkte der Marke ZEISS sind geprägt durch hervorragende optische Leistungen,
präzise Verarbeitung und lange Lebensdauer.
Bitte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr Zielfernrohr optimal nutzen
können und es Ihnen über viele Jahre ein zuverlässiger Begleiter wird.
Informationen für Ihre Sicherheit
Batterie-Entsorgung
Batterien gehören nicht in den Hausmüll!
Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien eines in Ihrem Land evtl.
vorhandenen Rücknahmesystems.
Bitte geben Sie nur entladene Batterien ab.
Batterien sind in der Regel dann entladen, wenn das damit betriebene Gerät
abschaltet und signalisiert „Batterie leer“.
nach längerem Gebrauch der Batterie nicht mehr einwandfrei funktioniert.
Umwelteinflüsse
Schauen Sie keinesfalls mit dem Zielfernrohr in die Sonne oder Laserlichtquellen, dies kann zu
schweren Augenverletzungen führen.
Setzen Sie das Gerät nicht ohne Schutzdeckel längere Zeit der Sonne aus. Das Objektiv und
das Okular können wie ein Brennglas wirken und innen liegende Bauteile, als auch daher
liegende Objekte, zerstören.
Vermeiden Sie Berührungen der Metalloberfläche nach Sonneneinstrahlung oder Kälte.
Verschluckungsgefahr
Lassen Sie Batterien und die abnehmbaren Außenteile nicht in die Hände von Kindern geraten
(Verschluckungsgefahr).
Funktion
Vor dem Arbeiten am an der Waffe montierten Zielfernrohr stets überprüfen und gewährleisten,
dass die Schusswaffe entladen ist.
Zum Schutz vor Verletzungen achten Sie im montierten Zustand auf ausreichend
Augenabstand.
Bitte vergewissern Sie sich vor der Benutzung, dass Ihr Zielfernrohr einwandfrei funktioniert.
Prüfen Sie durch Hindurchschauen, ob die Optik ein klares, ungestörtes Bild liefert.
Bei grober Behandlung ist eine Dejustierung nicht auszuschließen.
Die richtige Einstellung des Absehens prüfen Sie durch Kontrollschießen.
Inhaltsverzeichnis
Bezeichnung der Bauteile 1
Lieferumfang 2
Scharfstellen des Absehens 2
Vergrößerungswechsel 2
Einlegen/Entfernen der Batterie 3
Absehenbeleuchtung 3
Montage Grundeinstellung 4
Das Justieren des Zielfernrohres ZEISS VICTORY V8 zur Waffe 4
Dichtheit 5
Absehen 5
Absehen-Umbau 5
Pflege und Wartung 5
Ersatzteile für ZEISS VICTORY V8 6
Technische Daten 7
Garantie 110

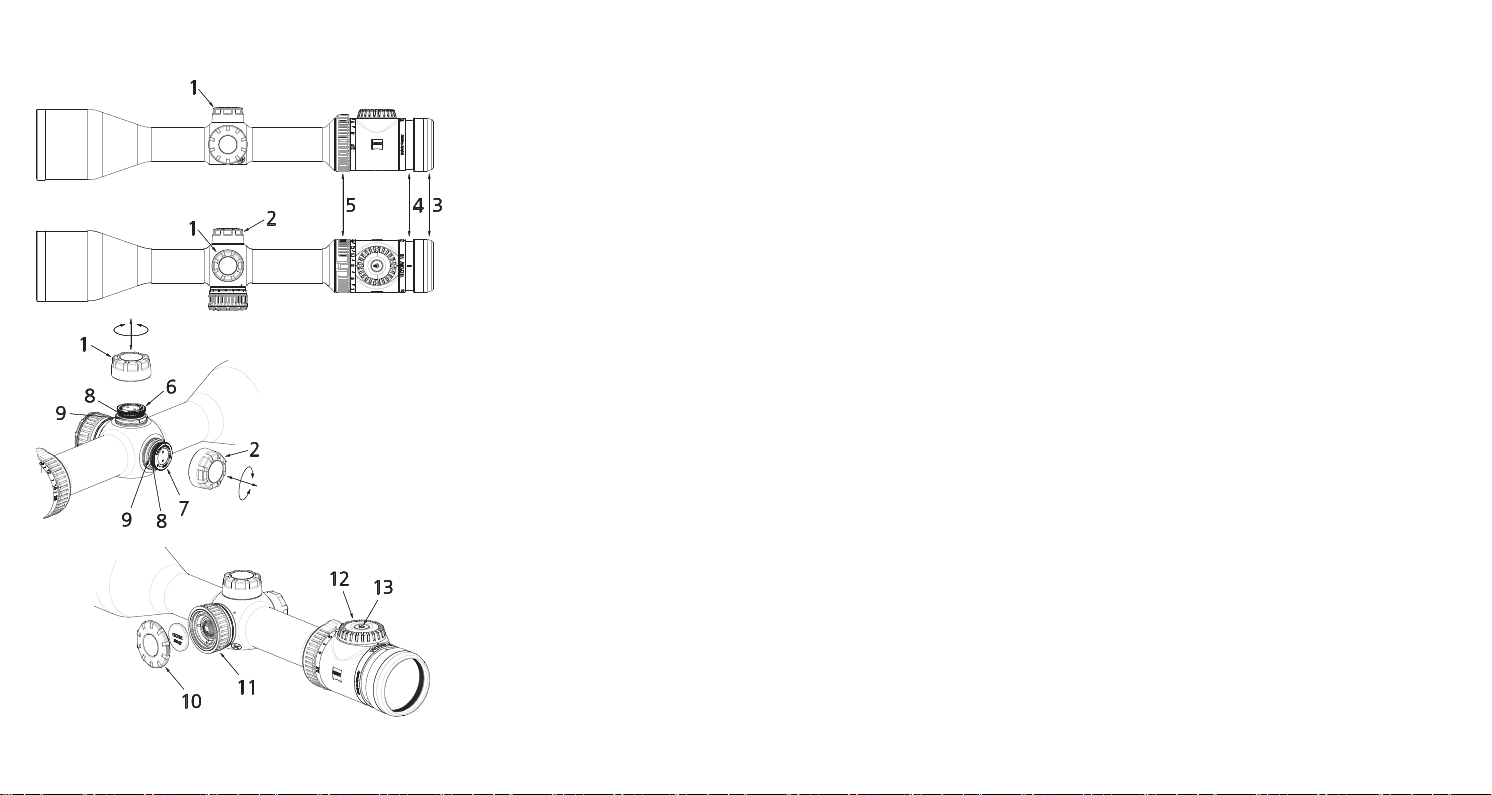

Bezeichnung der Bauteile
1 Schutzkappe Absehenverstellung (Höhe)
2 Schutzkappe Absehenverstellung (Seite)
3 Gummiring Okularfassung
4 Dioptrienausgleich für Absehen
5 Vergrößerungswechsler
6 Verstellknopf Absehenverstellung (Höhe)
7 Verstellknopf Absehenverstellung (Seite)
8 Nullmarkierung des Teilrings
9 Indexmarke
10 Batteriedeckel
11 Verstellknopf Parallaxeausgleich
12 Drehregler Absehenbeleuchtung
13 Ein- und Ausschalter

2 3
Lieferumfang
ZEISS VICTORY V8 Zielfernrohre mit Absehenbeleuchtung.
Produkt Bestellnummer Lieferumfang
VICTORY V8 1.1-8x30 M 522106
Zielfernrohr
Schutzkappe
Batteriedeckel
Li-Batt. 3V CR 2032
Elevationsdeckel
Optikreinigungstuch
Gebrauchshinweis
Garantie
Qualitätszertifikat
VICTORY V8 1.1-8x30 522107
VICTORY V8 1.8-14x50 M 522116
VICTORY V8 1.8-14x50 522117
VICTORY V8 2.8-20x56 M 522136
VICTORY V8 2.8-20x56 522137
VICTORY V8 4.8-35x60 M 522146
VICTORY V8 4.8-35x60 522147
Scharfstellen des Absehens
Die Scharfeinstellung des Absehens erfolgt durch Drehen des Okulars (4).
Die Zielfernrohre ZEISS VICTORY V8 1.8-14x50 und das ZEISS VICTORY V8 2.8-20x56 sind
mit einem Parallaxeausgleich ausgestattet, der bei 100 m über eine Rastung verfügt. Das ZEISS
VICTORY V8 4,8-35x60 verfügt ebenfalls über einen Parallaxeausgleich, der aber bei 300 m rastet.
Detaillierte Anleitung zum Einstellen des Dioptrienausgleichs und der Parallaxeverstellung:
a. Durch Drehen des Vergrößerungswechslers (5) am Okularstutzen das Zielfernrohr auf die
größte verfügbare Vergrößerung einstellen.
b. Eine Zielscheibe in 100m bzw. 300m Entfernung, je nach Modell, anvisieren und den
Verstellknopf für den Parallaxeausgleich (11) auf die 100m-Rastung drehen. Anschließend
durch Drehen des Verstellknopfes für den Dioptrienausgleich (4) das Absehen scharf stellen.
Jetzt sollte sowohl die Scheibe, als auch das Absehen scharf zu sehen sein.
Hinweis: Diese Vorgang (b) ist einmalig vorzunehmen.
c. Ab jetzt kann durch Drehen am Parallaxeausgleich (11) die optimale Schärfe für jede
Zielentfernung eingestellt und Zielfehler durch Parallaxe vermieden werden.
Hinweis: Zum Schutz vor Verletzungen ist an der Okularfassung ein Gummiring (3) angebracht.
Vergrößerungswechsel
Sie können alle Vergrößerungen zwischen der niedrigsten und höchsten Vergrößerungsstufe
stufenlos einstellen. Der Vergrößerungswechsel erfolgt durch Drehen des Wechslers (5) am
Okularstutzen. Die Vergrößerungsstufen sind durch Zahlen und Markierungen gekennzeichnet.
Hinweis: Für den Gebrauch in der Dämmerung bzw. Nacht:
Drehung nach links bis zum Anschlag – höchste Vergrößerung. Drehung nach rechts bis zum
Anschlag – niedrigste Vergrößerung. Wenn der Nocken des Vergrößerungswechslers nach oben
steht, ist die mittlere Vergrößerung eingestellt.
Einlegen/Entfernen der Batterie
Zum Wechseln der Batterie (Typ CR 2032) drehen den Deckel (10) mit einer Linksdrehung (gegen
den Uhrzeigersinn) ab. Die Batterie wird mit dem Pluspol nach oben eingelegt. Anschließend
den Deckel (10) wieder aufschrauben. Dabei auf den richtigen Sitz und korrekten Zustand des
Dichtungsrings achten. Ein beschädigter Dichtring ist auszutauschen.
Hinweis: Nehmen Sie bei Nichtverwendung über einen längeren Zeitraum die Batterie aus dem
Zielfernrohr.
Absehenbeleuchtung
Die Beleuchtung wird durch Drücken des Ein- und Ausschalters (13) eingeschaltet. Durch Drehen
des Drehreglers (12) nach rechts (im Uhrzeigersinn) kann nun die Helligkeit erhöht werden. Durch
eine Drehung nach links (gegen den Uhrzeigersinn) wird die Helligkeit verringert. Die Regelung
erfolgt stufenlos bis zu einem vorgegeben Minimum bzw. Maximum und hat keinen mechanischen
Anschlag. Die Ausschaltung erfolgt durch erneutes Drücken (2–3 Sekunden) des Ein- und
Ausschalters (13). Wenn die Helligkeit den entsprechenden Umgebungseinflüssen angepasst
ist, kann die Beleuchtung ausgeschaltet werden. Die eingestellte Helligkeit ist nun gespeichert,
auch wenn der Ein- und Ausschalter (13) in ausgeschaltetem Zustand verdreht wird. Nach dem
Einschalten hat die Beleuchtung wieder die vorher eingestellte Helligkeit. Wird der Drehregler (12)
im eingeschalteten Zustand drei Stunden nicht betätigt, schaltet sich die Beleuchtung automatisch
aus. Eine schwache Batterie wird durch Blinken des Leuchtabsehens angezeigt.
Das Blinken kann auf Wunsch unterdrückt werden: Im eingeschalteten Zustand den Ein- und
Ausschalter zweimal kurz hintereinander drücken (innerhalb von 2 Sekunden). Durch diesen
Quittiervorgang kann die Absehenbeleuchtung ohne weiteres Blinken bis zum endgültigen
Ausfall genutzt werden. Nach einem Batteriewechsel oder dem Abschalten der Beleuchtung ist
die Warnblinkfunktion neuerlich aktiviert.
Um die Batterie zusätzlich zu schonen und die Laufzeit zu verlängern sind die ZEISS VICTORY V8
Zielfernrohre mit einem Bewegungssensor ausgestattet. Dieser erkennt selbstständig die Position
der Waffe und schaltet den Leuchtpunkt selbständig bei 45° seitlicher Neigung oder 70° Neigung
nach unten oder oben aus. Sobald die Waffe zum Schuss aufgenommen wird, schaltet sich der
Leuchtpunkt in der zuvor eingestellten Helligkeit wieder an.
Diese Funktion kann deaktiviert, als auch aktiviert werden, indem das Zielfernrohr um 180°
auf den Kopf gedreht und der Ein- und Ausschalters (13) für 5 Sekunden gedrückt wird. Zur
Bestätigung erfolgt ein dreimaliges Blinken der Beleuchtung.
Hinweis: Auch bei Winkel-Abschaltung gilt das 3h-Standby, d.h. nach 3h im gekippten Zustand
schaltet das ZF nicht wieder ein.

4 5
Montage Grundeinstellung
Um den gesamten Bereich der Absehen-Höhenverstellung nutzen zu können, sollte das ZEISS
VICTORY V8 4,8-35x60 mit einer Vorneigung von ca.10 Winkelminuten (ca.30 cm/100 m) zur
Waffe montiert werden. Das Schienenmodell des ZEISS VICTORY V8 4,8-35x60 ist bereits
werksseitig mit einer Vorneigung von 10 Winkelminuten ausgestattet.
Um sicherzustellen, dass Waffe und Zielfernrohr als eine Einheit perfekt zusammenwirken, sollte
das Zielfernrohr immer von einem qualifizierten Büchsenmacher montiert werden. Verletzungen
am Auge, in Folge des Rückstoßes der Waffe, lassen sich durch die ordnungsgemäße Montage
im richtigen Augenabstand vermeiden. Der richtige Augenabstand ist darüber hinaus ein Garant
für das volle Sehfeld
Das Justieren des Zielfernrohres ZEISS VICTORY V8 zur Waffe
Das Justieren der ZEISS VICTORY V8 Zielfernrohre zur Waffe, also die Korrektur bei Abweichungen
der Treffpunktlage, wird durch die Klick-Rastung in der Höhen- und Seitenverstellung des
Absehens erleichtert. Dabei ist in folgender Weise zu verfahren:
a) Nach Abschrauben der Schutzkappen (1 bzw. 2) lässt sich das Absehen durch Drehen der
Verstellknöpfe (6) in der Höhe und (7) in der Seite verstellen. Bei den Zielfernrohren der ZEISS
VICTORY V8 Serie entspricht 1 Klick einer Verstellung von 1 cm auf 100 m.
(Ausnahme: Das ZEISS VICTORY V8 4,8-35x60 hat eine Klickverstellung von 0,5 cm auf 100 m.)
Schießt die Waffe tief, erfordert dies eine Schusskorrektur nach oben (Richtung „H“),
entsprechend einer Drehung im Uhrzeigersinn des Verstellknopfes (6).
Schießt die Waffe hoch, erfordert dies eine Schusskorrektur nach unten, entsprechend einer
Drehung gegen den Uhrzeigersinn des Verstellknopfes (6).
Schießt die Waffe links, erfordert dies eine Schusskorrektur nach rechts (Richtung „R“),
entsprechend einer Drehung im Uhrzeigersinn des Verstellknopfes (7).
SchießtdieWafferechts,erfordertdieseineSchusskorrekturnachlinks,entsprechendeiner
Drehung gegen den Uhrzeigersinn des Verstellknopfes (7).
b) Nach dem Einschießen den Knopf (6 bzw. 7) nach oben aus der Rastung herausziehen und die
Nullmarkierung des Teilringes (8) auf die Indexmarke (9) stellen. Knopf (6 bzw. 7) nach unten
in die Rastung drücken. Der Index dient dazu, bei späteren Verstellungen des Absehens (für
andere Entfernungen oder andere Laborierungen) die ursprüngliche Stellung wiederzufinden.
c) Nicht vergessen: Schutzkappe (1 bzw. 2) wieder aufschrauben.
Hinweis: Bei der Lieferung der Zielfernrohre der ZEISS VICTORY V8 Serie ist das Absehen auf die
Mitte des Verstellbereiches und die Nullmarkierung der Verstellringe (8) auf die Indexmarke (9)
eingestellt. Von dieser Einstellung aus ist eine Verstellung nach oben und unten bzw. nach rechts
und links über die Hälfte der nachfolgend in der Tabelle angegebenen Verstellbereiche möglich.
Die Schusskorrektur für die Zielfernrohre mit ASV (Absehenschnellverstellung) ist in dem
beiliegenden Gebrauchshinweis Absehen-Schnellverstellung ausführlich beschrieben.
Die Zielfernrohre ZEISS VICTORY V8 sind so konstruiert, dass bei der Betätigung der
Absehenverstellung eine entsprechende Bewegung des Absehens selbst zum Zentrum des Bildes
nicht zu erkennen ist. Das Absehen bleibt bei allen Verstellungen immer im Zentrum des Bildes.
Dichtheit
Das Zielfernrohr ist wasserdicht, druckgeprüft gemäß ISO 9022-80 und mit Stickstoff gefüllt.
Die einwandfreie Abdichtung ist auch dann gewährleistet, wenn die Schutzkappe (1 bzw. 2)
der Absehenverstellung nicht aufgeschraubt sind. Achten Sie jedoch immer auf guten Sitz dieser
Schutzkappe (1 bzw. 2) und der darunterliegenden Dichtringe.
Absehen
Ihr Zielfernrohr ist mit dem Absehen Ihrer Wahl ausgerüstet. Bei den Modellen ZEISS VICTORY V8
liegt das Absehen in der zweiten Bildebene. Das Absehen wird beim Vergrößerungswechsel nicht
mit vergrößert, sondern bleibt immer gleich, somit ist bei diesen Zielfernrohren das Deckungsmaß
des Absehens abhängig von der Vergrößerung.
Für eine aktuelle Übersicht verfügbarer Absehen sowie Deckungsmaße besuchen Sie
www.zeiss.de/subtensions oder kontaktieren Sie uns unter:
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Gruppe
Gloelstraße 3 – 5
D-35576 Wetzlar
Absehen-Umbau
Selbstverständlich können die Zielfernrohre ZEISS VICTORY V8 auch nachträglich mit anderen
verfügbaren Absehen ausgerüstet werden. Zum Absehen-Umbau ist das Zielfernrohr an unseren
Kundenservice einzusenden.
Pflege und Wartung
Das Zielfernrohr ist mit der ZEISS LotuTec®Beschichtung versehen. Die wirkungsvolle
Schutzschicht für die Linsenoberfächen reduziert das Verschmutzen der Linse spürbar durch eine
besonders glatte Oberfäche und einen damit verbundenen starken Abperleffekt. Alle Arten von
Verunreinigungen haften weniger an und lassen sich schnell, leicht und schlierenfrei entfernen.
Dabei ist die LotuTec®Beschichtung widerstandsfähig und abriebfest.
Ihr ZEISS Zielfernrohr bedarf keiner besonderen Wartung. Grobe Schmutzteilchen (z. B. Sand)
auf den Linsen nicht abwischen, sondern wegblasen oder mit einem Haarpinsel entfernen!
Fingerabdrücke können nach einiger Zeit die Linsenoberfläche angreifen. Anhauchen und mit
einem sauberen Optikreinigungstuch/Optikreinigungspapier nachreiben, ist die einfachste Art,
Linsenoberflächen zu reinigen.
Gegen den besonders in den Tropen möglichen Pilzbelag auf der Optik hilft eine trockene
Lagerung und stets gute Belüftung der äußeren Linsenflächen.

6 7
Ersatzteile für ZEISS VICTORY V8
Falls Sie Ersatzteile für Ihr Zielfernrohr benötigen sollten, wie z. B. Schutzkappen, wenden Sie sich
bitte an Ihren Fachhändler, Ihre Landesvertretung oder unseren Kundenservice.
Für telefonische Kundenserviceanfragen stehen wir Ihnen gerne Montag bis Freitag von 8 bis 18
Uhr (MEZ) zur Verfügung.
Tel.: [phone]
Fax: [phone]
[email protected]
Technische Daten
1.1-8x30 1.8-14x50 2.8-20x56 4.8-35x60
Vergrößerung 1,1 81,8 13,5 2,8 20 4,8 35
Wirksamer Objektivdurchmesser mm 10,6 30 18,6 50 27,5 56 48,1 60 Austrittspupillen-Durchmesser mm 9,9 3,8 10,3 3,7 9,9 2,8 9,9 1,4 Dämmerungszahl 3,4 15,5 5,1 26,0 7,9 33,0 13,6 45,8 Sehfeld m/100m 39,6 5,4 23,0 3,1 15,5 2,1 8,6 1,2 Objektiver Sehwinkel °22,2 313,1 1,8 8,9 1,2 4,9 0,7 Dioptrien-Verstellbereich dpt -3,5 / + 2 Augenabstand mm 95 Parallaxfrei m100 50 - ∞ / 50 - ∞ 50 - ∞ / 50 - ∞ 50 - ∞ / 50 - ∞
Verstellbereich cm/100m 500 / 320 310 / 200 210 / 135 130 / 85 Verstellung pro Klick cm 1 Mittelrohrdurchmesser mm 36 Okularrohrdurchmesser mm 46 Objektivrohrdurchmesser mm 36 56 62 67 Vergütung LotuTec® Stickstoffüllung Ja Wasserdichtigkeit mbar 400 Funktionstemperatur °C -25 / +50 Länge mm 303 343 350 402 Gewicht ohne Innenschiene g600 680 830 970 Gewicht mit Innenschiene g620 700 850 1000 Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten.

8 9
INSTRUCTIONS FOR USE
ZEISS products are famous for outstanding optical performance, precision workmanship and
a long service life.
Please observe the following instructions for use in order to obtain the best from your
riflescope and to ensure that it remains your constant companion for many years to come.
Information for your safety
Battery disposal
Batteries do not belong in household rubbish!
Please use a recycling facility in your area to dispose of used batteries.
Please only recycle discharged batteries.
As a rule, batteries are discharged if the device being run
shuts off and signals “Battery empty”.
no longer functions properly after extended use of the batteries.
Environmental influences
Do not under any circumstances look through the riflescope at the sun or laser light sources!
Serious eye injury may otherwise result.
Never leave the device in the sun for extended periods without the protective lens cap.
The objective lens and eyepiece can function as a burning glass and damage the interior
components.
Avoid touching the metal surface after exposure to sunlight or cold.
Danger of swallowing
Do not leave the batteries and removable exterior parts within reach of children (danger of
swallowing).
Function
Before working on the gun-mounted riflescope, always check to ensure that the weapon is not
loaded.
Be sure to leave sufficient eye relief in the mounted position to prevent injuries.
Please make sure that the riflescope is functioning properly before use.
Look through the lens to ensure it provides a clear, undisturbed image.
It may no longer be properly adjusted due to rough handling.
Check correct setting of the reticle by test shooting.
Table of contents
Description of the components 9
Scope of supply 10
Focusing the reticle 10
Changing the magnification 10
Inserting/removing the battery 11
Reticle illumination 11
Basic mounting setting 11
Adjusting the ZEISS VICTORY V8 riflescope to the weapon 12
Seal integrity 12
Reticle 13
Reticle retrofitting 13
Care and maintenance 13
Replacement parts for the ZEISS VICTORY V8 13
Technical data 14
Guarantee 112
Description of the components
1 Reticle adjustment (elevation)
2 Reticle adjustment protective lens cap (windage)
3 Eyepiece mount rubber ring
4 Dioptre compensation for reticle
5 Magnification changer
6 Adjustment knob for reticle adjustment (elevation)
7 Adjustment knob for reticle adjustment (windage)
8 Zero mark of the graduated ring
9 Index point
10 Battery cover
11 Adjustment knob for parallax compensation
12 Reticle illumination control knob
13 On/off switch

10 11
Scope of supply
ZEISS VICTORY V8 Riflescope with reticle illumination.
Product Order number Scope of supply
VICTORY V8 1.1-8x30 M 522106
Riflescope
Protective lens cap
Battery cover
Li battery 3V CR 2032
Elevation cover
Lens cleaning cloth
Instructions for use
Warranty
Quality certificate
VICTORY V8 1.1-8x30 522107
VICTORY V8 1.8-14x50 M 522116
VICTORY V8 1.8-14x50 522117
VICTORY V8 2.8-20x56 M 522136
VICTORY V8 2.8-20x56 522137
VICTORY V8 4.8-35x60 M 522146
VICTORY V8 4.8-35x60 522147
Focusing the reticle
The reticle is focused by turning the eyepiece (4).
The ZEISS VICTORY V8 1.8-14x50 and ZEISS VICTORY V8 2.8-20x56 riflescopes are equipped
with a parallax compensation mechanism that has a click stop at 100 m.
The ZEISS VICTORY V8 4.8-35x60 also has parallax compensation; however, the click stop is
at 300 m.
Detailed instructions for adjusting the dioptre compensation and the parallax mechanism:
a. Set the riflescope to the largest available magnification by rotating the magnification changer
(5) on the eyepiece support.
b. Focus on a target 100m or 300m away, depending on the model and rotate the adjustment
knob for the parallax compensation (11) to the click stop. Finally, focus the reticle by rotating
the adjustment knob for the dioptre compensation (4). Both the target and the reticle should
now be in focus.
Note: This process (b) need only be carried out once.
c. From this point, the adjustment knob (11) can be rotated to set the ideal focus for each target
distance, and aiming errors can be avoided with the parallax.
Note: A rubber ring (3) is attached to the eyepiece mount to protect from injuries.
Changing the magnification
All magnifications, from the lowest to highest magnification level, allow infinitely variable
setting. Change of magnification is done by turning the changer (5) on the eyepiece support. The
magnification levels are marked by numbers and markings.
Note: When using at dusk or at night:
Turn left as far as possible – maximum magnification
Turn right as far as possible – minimum magnification.
The middle magnification is set when the cam of the magnification changer is pointing upward.
Inserting/removing the battery
To change the battery (model CR 2032), turn the cover (10) to the left (counterclockwise). The
battery is inserted with the positive pole pointed up. Then screw the cover (10) back on. Make
sure it is seated properly and check the condition of the sealing ring. Replace the sealing ring
if it is damaged.
Note: If the riflescope is not used for an extended period of time, remove the battery.
Reticle illumination
Illumination is turned on by pressing the on/off switch (13). Turning the control knob to the
right (clockwise) increases brightness. Turning to the left (counterclockwise) reduces brightness.
Control is infinitely variable up to a preset minimum or maximum and has no mechanical stop.
To switch it of please press again (2-3 seconds) the on/off switch (12). When the brightness
is adjusted to the corresponding surrounding conditions, the illumination can be switched off.
The set brightness is now saved, even if the on/off switch (13) is turned to the off position.
When turned back on, illumination returns to the previously set brightness. If the control knob
is not activated for three hours when in the turned on position, the illumination switches off
automatically. Low battery charge is indicated by the reticle lamp flashing.
The flashing can be suppressed if desired: In the switched state quickly press the on/off switch
twice in succession (within 2 seconds). By using this cancellation process the reticle illumination
can be used until final failure without further flashing. After a battery change or switching off the
illumination, the warning flashing function is reactivated.
To additionally save the battery and to increase the runtime, the ZEISS VICTORY V8 riflescope is
equipped with a movement sensor. This automatically detects the position of the weapon and
switches the illuminated dot off by itself at a 45° side inclination or 70° inclination downwards
or upwards. As soon as the weapon is picked up for shooting, the illuminated dot switches on
again in the previously set brightness.
This function can be deactivated or activated by turning the riflescope by 180° upside down
and holding the on/off switch (13) for 5 seconds. The light blinks three times for confirmation.
Note: Even when switching off at an angle, the 3h standby applies, i.e., after 3h in the tipped
condition, the riflescope does not turn back on.
Basic mounting setting
To be able to use the entire range of the reticle height adjustment, the ZEISS VICTORY V8 4.8-
35x60 must be mounted with an inclination of approx. 10 angular minutes (approx.30 cm/100 m)
to the weapon. The rail mount model of the ZEISS VICTORY V8 4.8-35x60 already includes a
factory set inclination of 10 angular minutes.

12 13
To ensure that the weapon and riflescope work together perfectly as one unit, the riflescope
should always be mounted by a qualified gunsmith. Injuries to the eye caused by recoil of the
weapon can be avoided by proper mounting with the correct eye relief. The correct eye relief is
also a guarantee for the entire field of vision.
Adjusting the ZEISS VICTORY V8 riflescope to the weapon
Adjusting the ZEISS VICTORY V8 riflescope to the weapon, i.e., correction of deviations for the
point of impact, is simplified by the click-catch in height and side adjustment of the reticle.
Proceed as follows:
a) After unscrewing the protective cap lens (1 or 2), the reticle can be adjusted by turning the
adjusting knob (6) in height and (7) to the side. For ZEISS VICTORY V8 series riflescopes, 1 click
corresponds to an adjustment of 1 cm to 100 m.
(Exception: The ZEISS VICTORY V8 4.8-35x60 has a click adjustment of 0.5 cm to 100 m.)
If the weapon shoots low, it requires a shot correction upward (direction “H”), corresponding
to one clockwise turn of the adjustment knob (6).
If the weapon shoots high, it requires a shot correction downward, corresponding to one
counterclockwise turn of the adjustment knob (6).
If the weapon shoots left, it requires a shot correction to the right (direction “R”),
corresponding to one clockwise turn of the adjustment knob (7).
If the weapon shoots right, it requires a shot correction to the left, corresponding to one
counterclockwise turn of the adjustment knob (7).
b) After shooting, pull the knob (6 or 7) upward out of the catch and set the zero mark of the
sub-ring (8) to the index point (9). Push knob (6 or 7) down in the catch. The index is used to
find the original location again for later adjustments of the reticle (for other distances or other
charges).
c) Don’t forget: Screw the protective lens cap (1 or 2) back on.
Note: On delivery of the ZEISS VICTORY V8 series riflescope, the reticle is set at the center of
the adjustment range and the zero mark of the adjusting ring (8) is set at the index mark (9).
From this setting, adjustment upwards, downwards, right and left is possible for over half of the
adjustment ranges given in the following table.
The shot correction for the riflescope with BDC (bullet drop compensation) is described in detail
in the enclosed Bullet Drop Compensation user instructions.
The ZEISS VICTORY V8 riflescopes are designed so that when activating the reticle adjustment, a
corresponding movement of the reticle itself to the center of the image cannot be detected. The
reticle always remains in the center of the image for all adjustments.
Seal integrity
The riflescope is waterproof, pressure tested to ISO 9022-80 and filled with nitrogen. The integrity
of the seal is also guaranteed if the protective lens caps (1 or 2) of the reticle adjustment are
not screwed on. However, always ensure a good seat of these protective lens caps (1 or. 2) and
the sealing ring under them.
Reticle
Your riflescope is equipped with the reticle of your choice. For the ZEISS VICTORY V8 models the
reticle is in the second level. The reticle is not magnified during magnification change, but rather
it always remains the same. Thus for these riflescopes the dimension of change of the reticle is
dependent on the magnification.
For an overview of the reticles and dimensions of coverage currently available, visit
www.zeiss.de/subtensions or contact us at:
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstraße 3 – 5
D-35576 Wetzlar
Reticle retrofitting
The ZEISS VICTORY V8 riflescope can of course also be retrofitted with other available reticles. For
reticle retrofitting, please send the riflescope to our customer service.
Care and maintenance
Your riflescope has ZEISS LotuTec®coating. The effective protective coating for the lens surfaces
noticeably reduces contamination of the lenses through an especially smooth surface and the
resulting water-beading effect. All types of contamination stick less and can be quickly and easily
removed without smearing. LotuTec® coating is durable and abrasion-resistant.
Your ZEISS riflescope requires no special maintenance. Do not wipe coarse particles (e. g. sand)
from the lenses. Blow them off, or use a soft brush! Over time, fingerprints can corrode the lens
surface. Breathing on the lens and polishing with a clean optical cleansing cloth/tissue is the
easiest method of cleaning the lens surface.
To avoid a possible fungal coating which is common in the tropics, store the optics in a dry place
and always ensure good aeration of the lens surface.
Replacement parts for the ZEISS VICTORY V8
If you need any replacement parts for your riflescope, e.g. protective lens caps, please contact
your local dealer, your country’s distributor or our customer service team.
Our customer service team is available from Monday to Friday from 8:00 am until 6:00 pm (CET)
should you have any questions.
Tel.: [phone]
Fax: [phone]
[email protected]

14 15
Technical data
1.1-8x30 1.8-14x50 2.8-20x56 4.8-35x60
Magnification 1,1 81,8 13,5 2,8 20 4,8 35
Effective lens diameter mm 10,6 30 18,6 50 27,5 56 48,1 60 Exit pupil diameter mm 9,9 3,8 10,3 3,7 9,9 2,8 9,9 1,4 Twilight factor 3,4 15,5 5,1 26,0 7,9 33,0 13,6 45,8 Field of vision m/100m 39,6 5,4 23,0 3,1 15,5 2,1 8,6 1,2 Objective viewing angle °22,2 313,1 1,8 8,9 1,2 4,9 0,7 Dioptre adjustment range dpt -3,5 / + 2 Eye relief mm 95 Parallax-free m100 50 - ∞ / 50 - ∞ 50 - ∞ / 50 - ∞ 50 - ∞ / 50 - ∞
Adjustment range cm/100m 500 / 320 310 / 200 210 / 135 130 / 85 Adjustment per click cm 1 Centre tube diameter mm 36 Eyepiece tube diameter mm 46 Lens tube diameter mm 36 56 62 67 Coating LotuTec® Nitrogen filling Yes Waterproof mbar 400 Operating temperature °C -25 / +50 Length mm 303 343 350 402 Weight without rall mount g600 680 830 970 Weight with rall mount g620 700 850 1000 Subject to changes in design and scope of supply due to technical improvements.
MODE D’EMPLOI
Les produits de la marque ZEISS sont caractérisés par d’excellentes performances optiques,
un travail de précision et une longue durée de vie.
Merci de respecter les instructions d’utilisation suivantes, afin de garantir une utilisation
optimale de votre lunette de visée et afin que celle-ci vous accompagne pendant de
nombreuses années.
Informations relatives à votre sécurité
Elimination des piles
Les piles ne doivent pas être jetées avec les déchets ménagers !
Veuillez remettre vos piles usagées à un système de collecte éventuellement présent dans votre
pays.
Remettez à la collecte uniquement les piles déchargées.
En règle générale, les piles sont déchargées lorsque l’appareil qui fonctionne avec
s’éteint et indique «pile vide».
ne fonctionne plus correctement après une longue utilisation de la pile.
Influences de l’environnement
Ne regardez en aucun cas le soleil ou les sources de lumière laser avec votre lunette de visée ;
cela risque d’entraîner de graves lésions oculaires.
N’exposez pas l’appareil au soleil pendant une longue période sans couvercle de protection.
L’objectif et l’oculaire peuvent agir comme une loupe et endommager des éléments internes.
Evitez de toucher la surface métallique après une exposition prolongée au soleil ou au froid.
Risques d’ingestion
Ne laissez pas les piles et les éléments détachables à la portée des enfants (risque d’ingestion).
Fonctionnement
Avant de travailler sur la lunette de visée montée sur l’arme, veuillez toujours vérifier et vous
assurer que l’arme soit bien déchargée.
Afin de vous protéger contre d’éventuelles blessures, veillez à une distance suffisante de l’oeil
lorsque la lunette est à l’état monté.
Veuillez vous assurer que votre lunette de visée fonctionne correctement avant de l’utiliser.
Vérifiez, en regardant à travers la lunette, que l’optique fournit une image claire et non
troublée.
Un déréglage n’est pas exclu dans le cas d’une utilisation sans ménagement.
Vérifiez le bon réglage du réticule en effectuant un tir d’essai.

16 17
Sommaire
Désignation des composants 16
Contenu de la livraison 17
Mise au point de la visée 17
Changement de grossissement 18
Mettre en place / enlever la pile 18
Eclairage du réticule 18
Montage réglage de base 19
Ajustage de la lunette de visée ZEISS VICTORY V8 par rapport à l’arme 19
Etanchéité 20
Réticule 20
Modification du réticule 20
Entretien et réparation 20
Pièces de rechange pour ZEISS VICTORY V8 21
Données techniques 22
Garantie 114
Désignation des composants
1 Capuchon de protection Réglage du réticule (hauteur)
2 Capuchon de protection Réglage du réticule (côté)
3 Anneau en caoutchouc Monture de l’oculaire
4 Réglage de la dioptrie pour réticule
5 Changeur de grossissement
6 Bouton de réglage Réglage du réticule (hauteur)
7 Bouton de réglage Réglage du réticule (côté)
8 Repère zéro de l’anneau
9 Repère de référence
10 Couvercle de la pile
11 Bouton de réglage pour la compensation de la parallaxe
12 Bouton de réglage rotatif pour l’éclairage du réticule
13 Interrupteur marche-arrêt
Contenu de la livraison
Lunettes de visée ZEISS VICTORY V8 avec éclairage du réticule.
Produit Numéro de
commande Contenu de la livraison
VICTORY V8 1.1-8x30 M 522106
Lunette de visée
Cache de protection
Couvercle de pile
Pile lithium 3V CR 2032
Couvercle d’élévation
Chiffon de nettoyage optique
Mode d’emploi
Garantie
Certificat de qualité
VICTORY V8 1.1-8x30 522107
VICTORY V8 1.8-14x50 M 522116
VICTORY V8 1.8-14x50 522117
VICTORY V8 2.8-20x56 M 522136
VICTORY V8 2.8-20x56 522137
VICTORY V8 4.8-35x60 M 522146
VICTORY V8 4.8-35x60 522147
Mise au point de la visée
Le réglage de la mise au point de la visée est effectué en tournant l'oculaire (4).
Les lunettes ZEISS VICTORY V8 1.8-14x50 et ZEISS VICTORY V8 2.8-20x56 disposent d'un
système de compensation de la parallaxe, qui est équipé d'un cran de verrouillage à 100 m.
Le modèle ZEISS VICTORY V8 4,8-35x60 dispose également d'un système de compensation de
la parallaxe, qui se fixe cependant à 300 m.
Consignes détaillées pour régler la compensation dioptrique et régler la parallaxe:
a. En tournant le dispositif de réglage du grossissement (5) sur les supports de l'oculaire, régler
la lunette sur le grossissement le plus important possible
b. Viser une cible à une distance de 100 m ou de 300 m, selon le modèle, et tourner le bouton de
réglage pour la compensation de la parallaxe (11) sur le cran. Régler ensuite de façon précise
la visée en tournant le bouton de réglage pour la compensation dioptrique (4). La vitre et la
lunette doivent alors offrir une vision très nette
Remarque : ce processus (b) ne doit être effectué qu'une seule fois.
c. À partir de ce point, en tournant le bouton de réglage (11), il est possible de définir la précision
optimale pour chaque distance de cible et d'éviter les erreurs de ciblage dues à la parallaxe.
Remarque : pour éviter les blessures, la monture d'oculaire est équipée d'un joint en caoutchouc
(3).

18 19
Changement de grossissement
Vous pouvez régler de manière continue tous les grossissements entre le niveau de grossissement
le plus faible et le plus élevé. Le changement de grossissement se fait en tournant le changeur (5)
sur le porte-oculaire. Les niveaux de grossissement sont désignés par des chiffres et des repères.
Remarque : pour une utilisation au crépuscule ou la nuit : Rotation sur la gauche jusqu’à la butée -
Grossissement maximal. Rotation sur la droite jusqu’à la butée - Grossissement minimal. Lorsque
l’ergot du changeur se trouve en haut, le grossissement est réglé sur le niveau moyen.
Mettre en place / enlever la pile
Pour remplacer la pile (type CR 2032), tournez le couvercle (10) vers la gauche (dans le sens
inverse des aiguilles d’une montre). La pile est placée avec la borne positive vers le haut. Revissez
ensuite le couvercle (10) . Veillez à cet effet au bon positionnement de la bague d’étanchéité et
vérifiez si elle est en bon état. Une bague d’étanchéité endommagée doit être remplacée.
Remarque : Si vous n’utilisez pas la lunette de visée pendant une longue durée, veuillez retirer la pile.
Eclairage du réticule
L’éclairage est activé en appuyant sur l’interrupteur marche-arrêt (13). Il est possible d’augmenter
la luminosité en tournant le bouton de réglage rotatif (dans le sens des aiguilles d’une montre).
La luminosité est réduite en tournant le bouton vers la gauche (dans le sens inverse des aiguilles
d’une montre). Le réglage se fait de façon progressive jusqu’à une valeur minimale et maximale
donnée et n’a pas de butée mécanique. L’éclairage est désactivé en appuyant une nouvelle
fois sur l’interrupteur (13) marche-arrêt (2-3 seconde). Il est possible de désactiver l’éclairage
si la luminosité est adaptée aux influences environnementales correspondantes. La luminosité
paramétrée est désormais sauvegardée même si vous tournez le bouton de réglage rotatif (12)
lorsque l’éclairage est désactivé. Après l’activation, l’éclairage reprend la luminosité paramétrée
auparavant. Si le bouton de réglage rotatif de l’éclairage du réticule n’est pas actionné pendant
trois heures alors qu’il est activé, l’éclairage s’éteint automatiquement. Une pile faible est
signalée par un clignotement du réticule lumineux.Si vous le souhaitez, vous pouvez supprimer
le clignotement : Une fois alimenté le appuyer brièvement deux fois de suite sur l’interrupteur
marche-arrêt. (en l’espace de 2 secondes). Grâce à cet acquittement, vous pouvez utiliser
l’éclairage du réticule sans que celui-ci ne clignote jusqu’à ce que la pile soit complètement vide.
Une fois la pile changée ou après la désactivation de l’éclairage, la fonction d’avertissement par
clignotement est de nouveau activée.
Afin de préserver encore mieux la batterie et de prolonger la durée de vie, les lunettes de
visée ZEISS VICTORY V8 sont équipées d’un capteur de mouvement. Ce dernier détecte
automatiquement la position de l’arme et désactive le point lumineux de manière automatique
lors d’une inclinaison latérale de 45° ou d’une inclinaison de 70° vers le bas ou vers le haut. Dès
que l’arme est prise pour le tir, le point lumineux s’active de nouveau et revient dans la clarté
paramétrée auparavant.
Cette fonction peut être désactivée ou activée en tournant la lunette de visée de 180° la tête en
bas et en appuyant pendant 5 secondes sur l’interrupteur marche-arrêt (13). Un clignotement de
l’éclairage à 3 reprises confirme votre action.
Remarque : la veille 3h s’applique également pour la désactivation en inclinaison, c’est-à-dire
que la lunette de visée ne se réactive pas après 3h en état incliné.
Montage Réglage de base
Afin de pouvoir utiliser tout l'espace du réglage de la hauteur, le ZEISS VICTORY V8 4,8-35x60
doit être monté avec une inclinaison d'env.10 minutes d'arc (env.30 cm/100 m) par rapport à
l'arme. La glissière du ZEISS VICTORY V8 4,8-35x60 est déjà réglée avec une inclinaison de 10
minutes d'arc par défaut.
Afin de garantir que l'arme et la lunette de visée fonctionnent parfaitement comme une unité, la
lunette de visée doit toujours être montée par un armurier qualifié. Seul un montage conforme
à une distance adaptée des yeux permet d'éviter les blessures aux yeux liées au recul de l'arme.
La distance adaptée par rapport aux yeux permet par ailleurs de garantir un champ de vision
optimal.
Ajustement de la lunette de visée ZEISS VICTORY V8 sur l'arme
L'ajustement de la lunette de visée ZEISS VICTORY V8 sur l'arme, c'est-à-dire la correction des
variations du point d'impact, est simplifié grâce au cran d'enclenchement du réglage de la
hauteur et du réglage latéral de la visée. Pour cela, il est nécessaire de procéder de la façon
suivante :
a) Une fois les capots de protection dévissés (1 ou 2), la visée peut être réglée en tournant les
boutons de réglage (6) en hauteur et (7) sur le côté. Sur les lunettes de visée de la gamme
ZEISS VICTORY V8, 1 clic correspond à un réglage de 1 cm pour 100 m.
(Exception : Le modèle ZEISS VICTORY V8 4,8-35x60 a un réglage par cran de 0,5 cm pour 100 m.)
Si l'arme tire trop bas, il est nécessaire d'effectuer une correction du tir vers le haut (sens
«H»), ce qui correspond à une rotation du bouton de réglage dans le sens des aiguilles d'une
montre (6).
Si l'arme tire trop haut, il est nécessaire d'effectuer une correction du tir vers le bas, ce
qui correspond à une rotation du bouton de réglage dans le sens inverse des aiguilles
d'une montre (6).
Si l'arme tire vers la gauche, il est nécessaire d'effectuer une correction du tir vers la droite
(sens «R»), ce qui correspond à une rotation du bouton de réglage dans le sens des
aiguilles d'une montre (7).
Si l'arme tire vers la droite, il est nécessaire d'effectuer une correction du tir vers la gauche,
ce qui correspond à une rotation du bouton de réglage dans le sens inverse des aiguilles
d'une montre (7).
b) Après le tir, tirer le bouton (6 ou 7) hors du cran vers le haut et placer le marquage de position
zéro de la bague partielle (8) sur la marque d'indice (9). Enfoncer le bouton (6 ou 7) vers le
bas dans le cran. L'indice sert à retrouver la position d'origine en cas de réglages ultérieurs de
la visée (pour d'autres distances ou d'autres cartouches)..
c) Ne pas oublier : revisser les capots de protection (1 ou 2).

20 21
Remarque : À la livraison, les lunettes de visée de la gamme ZEISS VICTORY V8, la visée est réglée
au centre de la plage de réglage et le marquage de la position zéro de la bague de réglage (8)
est positionnée sur la marque d'indice (9). À partir de ce réglage, il est possible d'effectuer un
réglage vers le haut et le bas ou vers la droite et la gauche sur la moitié des plages de réglages
indiquées dans le tableau ci-dessous. La correction du tir pour les lunettes de visée avec système
ASV (réglage rapide de la visée) est décrite de façon détaillée dans les consignes d'utilisation
jointes pour le réglage rapide de la visée.
Les lunettes de visée ZEISS VICTORY V8 sont conçues de façon à ce qu'un mouvement de visée
correspondant ne soit pas détecté même au centre de l'image, lorsque le réglage de la visée est
activé. La visée reste toujours au centre de l'image pour tous les réglages.
Les lunettes de visée ZEISS VICTORY V8 sont conçues de telle sorte que, lors de l’actionnement du
réglage du réticule, un mouvement correspondant du réticule par rapport au centre de l’image ne
puisse pas être reconnu. Le réticule reste toujours au centre de l’image, avec tous les réglages.
Etanchéité
La lunette de visée est étanche à l’eau, testée sous pression conformément à la norme ISO 9022-
80 et remplie d’azote. Une étanchéité correcte est également garantie lorsque les caches de
protection (1 ou 2) du réglage du réticule ne sont pas vissés. Veillez cependant à ce que le
cache de protection (1 ou 2) ainsi que les bagues d’étanchéité sous-jacentes soient toujours
bien positionnés.
Réticule
Votre lunette de visée est équipée du réticule de votre choix. Le réticule se trouve sur le deuxième
plan focal sur les modèles ZEISS VICTORY V8. Le réticule ne grossit pas lors du changement de
grossissement, mais reste toujours pareil ; la largeur de couverture du réticule dépend donc du
grossissement sur ces lunettes de visée.
Pour un aperçu actuel des réticules disponibles ainsi que des largeurs de couverture, veuillez
consulter notre site www.zeiss.de/subtensions ou nous contacter à l’adresse suivante :
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstraße 3 – 5
D-35576 Wetzlar
Modification du réticule
Il va de soi que les lunettes de visée ZEISS VICTORY V8 peuvent être équipées ultérieurement avec
d’autres réticules disponibles. Veuillez envoyer votre lunette de visée à notre service après-vente
pour la modification du réticule.
Entretien et réparation
La lunette de visée est équipée du revêtement LotuTec®de la marque ZEISS. Cette couche de
protection efficace pour les surfaces des lentilles réduit nettement la quantité d’impuretés
présentes sur les lentilles en rendant leur surface particulièrement lisse et en accentuant ainsi
l’effet hydrophobe. Tous les types d’impuretés s’accrochent moins à la surface et peuvent être
retirés rapidement, facilement et sans traces. Ainsi, le revêtement LotuTec®est résistant et
antiabrasif.
Votre lunette de visée Carlz Zeiss ne nécessite pas d’entretien particulier. N’essuyez pas les
grosses impuretés (par ex. le sable) sur la lentille mais soufflez dessus ou retirez-les à l’aide d’un
pinceau! Les traces de doigt risquent d’altérer à la longue la surface de la lentille. La façon la plus
simple de nettoyer la surface de la lentille est de souffler dessus et de frotter à l’aide d’un chiffon
de nettoyage propre / papier de nettoyage pour optiques.
Afin d’éviter la formation de champignons sur le matériel optique, en particulier en cas
d’utilisation en milieu tropical, conservez la lunette de visée dans un lieu sec et assurez-vous que
la surface extérieure des lentilles est constamment bien aérée.
Pièces de rechange pour ZEISS VICTORY V8
Si vous avez besoin de pièces de rechange pour votre lunette de visée, comme un nouveau
couvercle de protection par exemple, veuillez vous adresser à votre revendeur, au représentant
régional ou à notre service client.
Notre service client est disponible pour répondre à toutes vos questions par téléphone, du lundi
au vendredi, de 8h à 18h (CET).
Tél.: [phone]
Fax: [phone]
[email protected]

22 23
Données techniques
1.1-8x30 1.8-14x50 2.8-20x56 4.8-35x60
Zoom 1,1 81,8 13,5 2,8 20 4,8 35
Diamètre de l'objectif mm 10,6 30 18,6 50 27,5 56 48,1 60 Diamètre de la pupille de sortie mm 9,9 3,8 10,3 3,7 9,9 2,8 9,9 1,4 Indice crépusculaire 3,4 15,5 5,1 26,0 7,9 33,0 13,6 45,8 Champ de vision m/100m 39,6 5,4 23,0 3,1 15,5 2,1 8,6 1,2 Angle de vision °22,2 313,1 1,8 8,9 1,2 4,9 0,7 Etendue de réglage dioptrique dpt -3,5 / + 2 Distance oculaire mm 95 Sans parallaxe m100 50 - ∞ / 50 - ∞ 50 - ∞ / 50 - ∞ 50 - ∞ / 50 - ∞
Plage de réglage cm/100m 500 / 320 310 / 200 210 / 135 130 / 85 Réglage par clic cm 1 Diamètre du tube central mm 36 Diamètre du tube oculaire mm 46 Diamètre du tube de l’objectif mm 36 56 62 67 Traitements externes LotuTec® Injection d´azote Oui Etanchéité mbar 400 Température fonctionnelle °C -25 / +50 Longueur mm 303 343 350 402 Poids sans rail interne g600 680 830 970 Poids avec rail interne g620 700 850 1000 Sous réserve de modifications dans la production et le contenu de la livraison, qui influenceraient le développement technique.
ISTRUZIONI D’IMPIEGO
I prodotti del marchio ZEISS sono sinonimo di prestazioni ottiche eccellenti, lavorazioni di
precisione e lunga durata.
Per poter utilizzare al meglio il vostro cannocchiale di puntamento vi consigliamo di seguire
scrupolosamente le seguenti istruzioni d’impiego. Solo così questo strumento diventerà uno
strumento affidabile per molti anni.
Informazioni per la vostra sicurezza
Smaltimento delle batterie
Le batterie non vanno gettate nella spazzatura domestica! Servirsi dei canali di smaltimento delle
batterie usate presenti nel vostro paese. Eliminare soltanto le batterie scariche.
Le batterie sono normalmente scariche quando l’apparecchio con esse funzionante:
Si spegne e segnala “Batteria scarica”.
Non funziona più perfettamente dopo un uso prolungato della batteria.
Influssi ambientali
Non guardare mai con il cannocchiale di puntamento in direzione del sole o di fonti di luce
laser. Pericolo di gravi lesioni agli occhi!
Non esporre a lungo al sole o lasciare l’apparecchio fuori dalla custodia senza l’apposito
coperchio di protezione. L’obiettivo e l’oculare possono creare un effetto di lente convergente
e distruggere le componenti interne.
Evitare di toccare la superficie metallica dopo l’esposizione alla luce solare o al freddo.
Rischio di soffocamento
Non lasciare le batterie e le parti esterne staccabili a portata dei bambini (rischio di soffocamento).
Funzionamento
Prima di utilizzare il cannocchiale montato sull’arma, controllare e assicurarsi che l’arma da
fuoco sia scarica.
Onde prevenire possibili lesioni, mantenere gli occhi ad una distanza adeguata.
Prima dell’uso assicurarsi che il cannocchiale di puntamento funzioni perfettamente.
Osservare se l’immagine prodotta risulta nitida e senza imperfezioni.
Se utilizzato in modo non attento l’apparecchio potrebbe non essere più correttamente
regolato.
Verificare la corretta regolazione del reticolo effettuando un puntamento di controllo.

24 25
Indice
Definizione dei componenti 24
Ambito di fornitura 25
Messa a fuoco del reticolo 25
Cambio ingrandimento 26
Inserimento/sostituzione della batteria 26
Illuminazione del reticolo 26
Montaggio e regolazione base 27
Adattamento del cannocchiale di puntamento ZEISS VICTORY V8 all’arma 27
Tenuta stagna 28
Reticolo 28
Cambio del reticolo 28
Pulizia e manutenzione 28
Ricambi per il ZEISS VICTORY V8 29
Dati tecnici 30
Garanzia 116
Definizione dei componenti
1 Tappo di protezione regolazione del reticolo (altezza)
2 Tappo di protezione regolazione del reticolo (lato)
3 Anello in gomma per l’oculare
4 Compensazione diottrica per il reticolo
5 Cambio ingrandimento
6 Manopola di regolazione del reticolo (altezza)
7 Manopola di regolazione del reticolo (lato)
8 Marcatura zero dell’anello
9 Indice
10 Coperchio della batteria
11 Manopola di regolazione per la compensazione della parallasse
12 Regolatore girevole per l’illuminazione del reticolo
13 Funzione di accensione e spegnimento
Ambito di fornitura
ZEISS VICTORY V8, cannocchiale di puntamento con illuminazione del reticolo.
Prodotto Numero d’ordine Ambito di fornitura
VICTORY V8 1.1-8x30 M 522106
Cannocchiale di puntamento
Tappo di protezione
Coperchio della batteria
Batt. Li 3V CR 2032
Coperchio sull’elevazione
Panno per pulizia ottica
Istruzioni d’impiego
Garanzia
Certificato di qualità
VICTORY V8 1.1-8x30 522107
VICTORY V8 1.8-14x50 M 522116
VICTORY V8 1.8-14x50 522117
VICTORY V8 2.8-20x56 M 522136
VICTORY V8 2.8-20x56 522137
VICTORY V8 4.8-35x60 M 522146
VICTORY V8 4.8-35x60 522147
Messa a fuoco del reticolo
Si procede alla messa a fuoco del reticolo ruotando l'oculare (4).
I cannocchiali di puntamento ZEISS VICTORY V8 1.8-14x50 e ZEISS VICTORY V8 2.8-20x56
sono dotati di compensazione della parallasse, che dispone di un agganciamento ai 100 m.
Lo ZEISS VICTORY V8 4,8-35x60 dispone a sua volta di una compensazione della parallasse,
che si aggancia però a 300 m.
Istruzioni dettagliate per l'impostazione della compensazione diottrica e della regolazione della
parallasse:
a. Impostare il cannocchiale di puntamento sul massimo ingrandimento possibile ruotando il
cambio ingrandimento (5) sull'oculare.
b. Mirare su un bersaglio a una distanza di 100 m oppure di 300 m a seconda del modello e ruotare
la manopola di regolazione per la compensazione della parallasse (11) sull'agganciamento.
Mettere infine a fuoco il reticolo ruotando la manopola di regolazione per la compensazione
diottrica (4). Ora dovrebbero essere visibili nitidamente sia il bersaglio, sia il reticolo.
Avvertenza: questo procedimento (b) va eseguito una sola volta.
c. D'ora in poi, ruotando la manopola di regolazione (11), sarà possibile regolare la nitidezza
ottimale per qualsiasi distanza del bersaglio ed evitare gli errori di mira tramite la parallasse.
Avvertenza: per la protezione contro le lesioni, sulla montatura dell'oculare è applicato un
anello di gomma (3).

26 27
Cambio ingrandimento
Esiste la possibilità d’impostare tutti gli ingrandimenti in continuo, a partire dal livello minimo
a quello massimo.
Il cambio d’ingrandimento avviene ruotando l’apposito zoom (5) sull’oculare. I diversi valori
d’ingrandimento sono marcati con segni e cifre.
Avvertenza: utilizzo al crepuscolo o di notte:
Ruotando a sinistra fino a battuta – ingrandimento massimo.
Ruotando a destra fino a battuta – ingrandimento minimo.
Se la tacca dello zoom è rivolta verso l’alto, è impostato l’ingrandimento medio.
Inserimento/sostituzione della batteria
Per sostituire la batteria (tipo CR 2032) è necessario svitare la calotta (10) verso sinistra (in senso
antiorario). Inserire la batteria con il polo positivo rivolto in avanti. Riavvitare poi la calotta
(10). Prestare attenzione alla corretta sede e posizione dell’anello di tenuta. Provvedere alla
sostituzione se l’anello è danneggiato.
Avvertenza: se il cannocchiale di puntamento non viene utilizzato per un lungo periodo di tempo
la batteria andrebbe estratta.
Illuminazione del reticolo
L’illuminazione del reticolo avviene premendo la funzione di accensione e spegnimento (13).
Ruotando il regolatore girevole verso destra (in senso orario) è possibile aumentare la luminosità.
Ruotandolo verso sinistra (in senso antiorario) la luminosità diminuisce. La regolazione della
luminosità è in continuo fino ad un livello minimo o massimo predefinito e non ha una battuta
meccanica. Per disattivare l’illuminazione occorre premere di nuovo (2-3 secondi) la funzione
di accensione e spegnimento. Se la luminosità è adatta alle condizioni ambientali specifiche
l’illuminazione può essere disattivata. L’intensità della luminosità impostata da ultima per il
reticolo viene salvata anche quando il regolatore girevole (12) viene girato con l’apparecchio
spento. Alla nuova accensione l’illuminazione avrà la luminosità impostata in precedenza. Se il
regolatore girevole non viene azionato per circa tre ore l’illuminazione si spegne automaticamente.
Il lampeggiamento del reticolo luminoso indica il basso livello di carica della batteria.
Il lampeggiamento può essere eliminato a piacere: con l’apparecchio acceso premere brevemente per due
volte in successione la funzione di. Grazie a questo sistema d’annullamento l’illuminazione del reticolo
può essere utilizzata ancora fino alla fine della carica senza ulteriore lampeggiamento. La funzione di
lampeggiamento viene ripristinata dopo la sostituzione della batteria o disattivando l’illuminazione.
Per ridurre ulteriormente l’usura della batteria e prolungarne la durata i cannocchiali di
puntamento ZEISS VICTORY V8 sono dotati di un sensore di movimento. Tale sensore riconosce
da solo la posizione dell’arma e disattiva automaticamente il punto d’illuminazione ad
un’inclinazione laterale di 45° oppure ad un’inclinazione di 70° verso il basso o verso l’alto.
Non appena l’arma viene imbracciata per sparare, il punto illuminato si riaccende al livello di
luminosità precedentemente impostato.
Questa funzione può essere disattivata – ed anche attivata – ruotando il cannocchiale di
puntamento di 180° sulla testata e premendo la funzione di accensione e spegnimento (13) per
5 secondi. La conferma dell’operazione avviene mediante tre lampeggiamenti dell’illuminazione.
Avvertenza: anche per lo spegnimento all’angolo la funzione di standby dura 3 ore; questo
significa che, dopo 3 ore in posizione capovolta, il cannocchiale di puntamento non si riaccende.
Montaggio: impostazione di base
Al fine di poter sfruttare l'intera gamma di regolazione in altezza del reticolo, lo ZEISS VICTORY
V8 4,8-35x60 dovrebbe essere montato con un'inclinazione longitudinale rispetto all'arma di
circa 10 minuti di angolo (circa 30 cm/100 m). Il modello dotato di guida dello ZEISS VICTORY
V8 4,8-35x60 è già dotato in fabbrica di un'inclinazione longitudinale di 10 minuti di angolo.
Al fine di accertare che l'arma e il cannocchiale di puntamento funzionino perfettamente come
una sola unità, il cannocchiale di puntamento dovrebbe essere sempre montato da un armaiolo
qualificato. Le lesioni agli occhi causate dal rinculo dell'arma sono evitabili con un montaggio
regolare alla distanza corretta dall'occhio. La distanza corretta dall'occhio è inoltre garanzia del
campo visivo completo.
Aggiustamento del cannocchiale di puntamento ZEISS VICTORY V8 rispetto all'arma
L'aggiustamento del cannocchiale di puntamento ZEISS VICTORY V8 rispetto all'arma,
ovvero la correzione in caso di scostamenti dalla posizione del punto di arrivo, è semplificata
dall'agganciamento a scatto nella regolazione in altezza e laterale del reticolo. Al riguardo è
necessario procedere come segue:
a) Dopo aver svitato le calotte protettive (1 oppure 2), ruotando le manopole di regolazione è
possibile regolare il reticolo (6) in altezza e (7) lateralmente. Nei cannocchiali di puntamento
della serie ZEISS VICTORY V8, 1 scatto corrisponde a uno spostamento di 1 cm sui 100 m.
(Eccezione: lo ZEISS VICTORY V8 4,8-35x60 ha una regolazione a scatto di 0,5 cm sui 100 m).
Se l'arma spara basso è necessaria una correzione di tiro verso l'alto (direzione “H”),
corrispondente a una rotazione in senso orario della manopola di regolazione (6).
Se l'arma spara alto è necessaria una correzione di tiro verso il basso, corrispondente a una
rotazione in senso antiorario della manopola di regolazione (6).
Se l'arma spara a sinistra è necessaria una correzione di tiro verso destra (direzione “R“),
corrispondente a una rotazione in senso orario della manopola di regolazione (7).
Se l'arma spara a destra è necessaria una correzione di tiro verso sinistra, corrispondente a una
rotazione in senso antiorario della manopola di regolazione (7).
b) Dopo l'aggiustamento del tiro estrarre la manopola (6 oppure 7) verso l'alto
dall'agganciamento e posizionare la marcatura dello zero della ghiera graduata (8) sulla
marcatura dell'indice (9). Spingere la manopola (6 oppure 7) in basso nell'agganciamento.
L'indice permette di ritrovare la posizione originaria in occasione delle successive regolazioni
del reticolo (per altre distanze o altre cartucce con carica studiata).
c) Non dimenticare di riavvitare la calotta protettiva (1 oppure 2).

28 29
Avvertenza: al momento della fornitura dei cannocchiali di puntamento della serie ZEISS
VICTORY V8, il reticolo è impostato al centro della gamma di regolazione, mentre la marcatura di
zero degli anelli di regolazione (8) è impostata sulla marcatura dell'indice (9). A partire da questa
impostazione è possibile una regolazione in alto e in basso oppure a destra e a sinistra per la
metà delle gamme di regolazione indicate nella tabella seguente.
La correzione di tiro per i cannocchiali di puntamento con regolazione rapida del reticolo (ASV)
è descritta diffusamente nelle istruzioni per l'uso allegate per la regolazione rapida del reticolo.
I cannocchiali di puntamento ZEISS VICTORY V8 sono costruiti in modo che, in caso di azionamento
della regolazione del reticolo, non sia identificabile alcun movimento corrispondente del reticolo
stesso rispetto al centro dell'immagine. Il reticolo rimane sempre al centro dell'immagine durante
tutte le regolazioni.
Tenuta stagna
Il cannocchiale di puntamento è impermeabile, testato a pressione secondo la norma ISO 9022-
80 e sigillato con azoto. La tenuta stagna è garantita anche quando sono svitate le calotte a vite
(1 oppure 2) per la regolazione del reticolo. Prestare sempre e comunque attenzione alla corretta
sede di queste calotte a vite (1 oppure 2) e degli anelli di tenuta sottostanti.
Reticolo
Il vostro cannocchiale di puntamento è dotato di un reticolo a vostra scelta. Nei modelli ZEISS
VICTORY V8 il reticolo si trova nel secondo livello dell’immagine. Nel cambio d’ingrandimento
il reticolo non risulta ingrandito ma rimane sempre uguale; pertanto, in questi cannocchiali la
collimazione del reticolo dipende dall’ingrandimento.
Per una panoramica aggiornata dei reticoli disponibili e delle collimazioni, vedere il sito
www.zeiss.de/subtensions oppure contattare il seguente indirizzo:
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstraße 3 – 5
D-35576 Wetzlar
Cambio del reticolo
Tutti i cannocchiali di puntamento della serie ZEISS VICTORY V8 possono essere naturalmente
attrezzati con altri reticoli disponibili. Per il cambio del reticolo il cannocchiale di puntamento
deve essere spedito al nostro servizio assistenza clienti.
Pulizia e manutenzione
Il cannocchiale di puntamento è provvisto del rivestimento ZEISS LotuTec®. L’efficace strato
protettivo per le superfici delle lenti riduce notevolmente le possibilità delle lenti di sporcarsi
grazie ad una superficie particolarmente liscia ed un conseguente effetto di rimozione delle
gocce particolarmente accentuato. Tutte le impurità aderiscono meno facilmente ed è possibile
eliminarle rapidamente, facilmente e senza striature. Il rivestimento LotuTec®in questo senso è
resistente e antiabrasione.
Il cannocchiale di puntamento ZEISS non richiede una manutenzione particolare. Non pulire
strofinando grosse particelle di sporco (ad es. di sabbia), ma soffiarle via oppure eliminarle con
un pennello! Eventuali impronte possono intaccare la superficie delle lenti col passare del tempo.
Il modo più semplice di pulire la superficie delle lenti è di soffiare e poi pulire con un apposito
fazzoletto/panno per lenti.
Per prevenire l’eventuale formazione di funghi sull’ottica, possibile soprattutto ai tropici, si
raccomanda una conservazione in ambiente asciutto ed una buona ventilazione delle superfici
esterne delle lenti.
Ricambi per il ZEISS VICTORY V8
Per i pezzi di ricambio del vostro cannocchiale di puntamento, come ad es. le calotte di
protezione, potete rivolgervi al vostro rivenditore, alla rappresentanza nel vostro paese o al
nostro servizio clienti.
Siamo a disposizione per richieste telefoniche al servizio clienti dal lunedì al venerdì dalle 8
alle 18 (CET).
Tel.: [phone]
Fax: [phone]
[email protected]

30 31
MODO DE EMPLEO
Los productos de la marca ZEISS se caracterizan por unas extraordinarias prestaciones
ópticas, un acabado de alta precisión y una larga vida útil.
Le rogamos observar las siguientes indicaciones de empleo para poder sacar el máximo
provecho a su visor de puntería y que le sirva de fiel acompañante durante muchos años.
Notas importantes de seguridad
Eliminación de la pila
¡La pila no debe depositarse en la basura doméstica!
Para reciclar la pila usada, utilice el sistema de recogida existente en su país.
Por favor, deseche únicamente pilas descargadas.
Por lo general, la pila estará desgastada cuando el equipo accionado
se apague o avise de “pila descargada”.
tras un uso prolongado de la pila, comience a presentar problemas en su funcionamiento.
Influencias ambientales
Nunca mire al sol o fuentes de láser con el visor, ya que esto podría causarle daños oculares
graves.
No exponga el aparato al sol durante un tiempo prolongado. El objetivo y el ocular pueden
actuar a modo de lupa y quemar las piezas internas.
 Evite tocar la superficie metálica tras el efecto de la radiación solar o el frío.
Riesgo de atragantamiento
Mantenga las pilas y las piezas externas desmontables fuera del alcance de los niños (riesgo de
atragantamiento).
Función
Antes de trabajar con el visor montado sobre el arma, asegúrese y compruebe siempre que el
arma de fuego está descargada.
A fin de evitar posibles daños, cuando lo monte compruebe que cuenta con la suficiente
distancia al ojo.
Antes de utilizarlo, asegúrese de que su visor funciona sin problemas.
Mirando a través del visor compruebe que la imagen es nítida y está bien definida.
Si se trata con rudeza, es posible que se desajuste.
El ajuste correcto de la retícula se comprobará haciendo unos tiros de prueba.
Dati tecnici
1.1-8x30 1.8-14x50 2.8-20x56 4.8-35x60
Ingrandimento 1,1 81,8 13,5 2,8 20 4,8 35
Diametro utile dell’obiettivo mm 10,6 30 18,6 50 27,5 56 48,1 60 Diametro pupilla d‘uscita mm 9,9 3,8 10,3 3,7 9,9 2,8 9,9 1,4 Valore crepuscolare 3,4 15,5 5,1 26,0 7,9 33,0 13,6 45,8 Campo visivo m/100m 39,6 5,4 23,0 3,1 15,5 2,1 8,6 1,2 Angolo visivo soggettivo °22,2 313,1 1,8 8,9 1,2 4,9 0,7 Campo regolazione diottrica dpt -3,5 / + 2 Distanza occhi mm 95 Senza parallasse m100 50 - ∞ / 50 - ∞ 50 - ∞ / 50 - ∞ 50 - ∞ / 50 - ∞
Campo regolazione cm/100m 500 / 320 310 / 200 210 / 135 130 / 85 Regolazione per ogni clic cm 1 Diametro cannocchiale medio mm 36 Diametro oculare mm 46 Diametro obiettivo mm 500 / 320 310 / 200 210 / 135 130 / 85 Trattamento LotuTec® Riempimento di azoto Sì Tenuta stagna mbar 400 Temperatura funzionamento °C -25 / +50 Lunghezza mm 303 343 350 402 Peso senza scina interna g600 680 830 970 Gewicht mit Innenschiene g620 700 850 1000 Con riserva di eventuali modifiche all’esecuzione e alla fornitura necessarie per l’ulteriore sviluppo tecnico del prodotto.

32 33
Índice
Designación de los componentes 32
Suministro 33
Enfoque de la retícula 33
Cambio de aumento 34
Cambiar y colocar la pila 34
Iluminación de la retícula 34
Configuración básica del montaje 35
El ajuste del visor de puntería ZEISS VICTORY V8 en el arma 35
Hermeticidad 36
Retícula 36
Cambio de retícula 36
Cuidado y mantenimiento 36
Repuestos para ZEISS VICTORY V8 37
Datos técnicos 38
Garantía 118
Designación de los componentes
1 Tapa de protección del ajuste de la retícula (vertical)
2 Tapa de protección del ajuste de la retícula (horizontal)
3 Anillo de caucho para la montura del ocular
4 Ajuste de las dioptrías para la retícula
5 Cambio de aumento
6 Botón de ajuste para el ajuste de la retícula (vertical)
7 Botón de ajuste para el ajuste de la retícula (horizontal)
8 Marca cero del anillo graduado
9 Marca del índice
10 Tapa para pila
11 Botón de ajuste del paralaje
12 Regulador de la iluminación de la retícula
13 Interruptor de encendido/apagado
Suministro
ZEISS VICTORY V8 Visor de puntería con iluminación de la retícula.
Producto Número de
pedido Suministro
VICTORY V8 1.1-8x30 M 522106
Visor de puntería
Tapa de protección
Tapa para pila
Pila de lítio 3V CR 2032
Tapa de elevación
Paño limpiagafas
Modo de empleo
Garantía
Certificado de calidad
VICTORY V8 1.1-8x30 522107
VICTORY V8 1.8-14x50 M 522116
VICTORY V8 1.8-14x50 522117
VICTORY V8 2.8-20x56 M 522136
VICTORY V8 2.8-20x56 522137
VICTORY V8 4.8-35x60 M 522146
VICTORY V8 4.8-35x60 522147
Enfoque de la retícula
El enfoque de la retícula se realiza girando el ocular (4).
Los visores de puntería ZEISS VICTORY V8 1,8-14x50 y ZEISS VICTORY V8 2,8-20x56 están
equipados con un ajuste de paralaje, que cuenta con un enclavamiento a los 100 m.
El ZEISS VICTORY V8 4,8-35x60 cuenta asimismo con un ajuste de paralaje que se enclava a
los 300 m.
Instrucciones detalladas para el ajuste de las dioptrías y del paralaje:
a. Ajustar el visor de puntería al máximo aumento disponible girando el cambiador de aumento
(5) en el tubo de empalme del ocular.
b. Mirar hacia un blanco situado a 100 m de distancia y girar el botón de ajuste para la
compensación del paralaje (11) hasta el enclavamiento de 100 m. A continuación, enfocar
la retícula girando el botón de ajuste para el ajuste de las dioptrías (4). Ahora deberían estar
enfocadas tanto la diana como la retícula.
Advertencia: este proceso (b) solo se ha de realizar una vez.
c. A partir de ahora se puede regular la nitidez ideal para cada distancia a los blancos girando el
botón de ajuste (11), evitando así errores al blanco causados por el paralaje.
Advertencia: para prevenir lesiones, el engaste del ocular cuenta con un anillo de caucho (3).

34 35
Cambio de aumento
Todos los aumentos entre el grado más alto y el grado más bajo pueden regularse de forma
continua. El cambio de aumento se realiza girando el cambiador (5) en el tubo de empalme del
ocular. Los grados de aumento están indicados por medio de cifras y marcas.
Nota: para el uso en el crepúsculo o en la noche:
Giro a la izquierda hasta el tope – máximo aumento.
Giro a la derecha hasta el tope – mínimo aumento.
Si el saliente del cambiador de aumento está dirigido hacia arriba significa que está ajustado
el aumento mediano.
Cambiar y colocar la pila
Para cambiar la pila (tipo CR 2032), deberá girar la tapa (10) a la izquierda (en el sentido contrario
a las agujas del reloj). La pila se colocará con el polo positivo hacia arriba. A continuación,
atornille de nuevo la tapa (10). Compruebe que el anillo de hermeticidad está debidamente
colocado y en correcto estado. Si el anillo de hermeticidad está dañado, deberá cambiarlo.
Nota: si el visor de puntería no se va a utilizar durante un largo periodo de tiempo, recomendamos
extraer la pila.
Iluminación de la retícula
La iluminación se enciende presionando el interruptor de encendido/apagado (13). Girando
el regulador hacia la derecha (en el sentido de las agujas del reloj) se puede aumentar la
luminosidad. Girando hacia la izquierda (en el sentido contrario a las agujas del reloj) se reduce la
luminosidad. La regulación se efectúa de forma continua hasta el mínimo o máximo determinado
y no tiene ningún tope mecánico. El apagado se efectúa presionando (2-3 segundos) de nuevo el
interruptor de encendido/apagado. Si se ha adaptado la luminosidad a las respectivas influencias
del entorno, la iluminación puede apagarse. La luminosidad ajustada queda registrada aunque el
regulador (12) se gire en modo apagado. Al encenderlo, la iluminación recuperará la intensidad
anteriormente ajustada. Si el regulador de ajuste de la luminosidad de la retícula no se activa a
las tres horas de estar encendido, la iluminación se apagará automáticamente. El parpadeo de la
retícula luminosa indica que la pila está desgastada.
Si lo desea, puede suprimir el parpadeo: presione el interruptor de encendido/apagado dos veces
seguidas (en un margen de 2 segundos). Mediante este proceso de confirmación, la iluminación
de la retícula podrá utilizarse sin más parpadeos hasta su apagado definitivo. Al cambiar la pila o
apagar la iluminación, la función de parpadeo quedará nuevamente activada.
Para proteger las pilas de forma adicional y prolongar su vida útil, los visores de puntería ZEISS
VICTORY V8 están equipados con un sensor de movimiento que reconoce automáticamente la
posición del arma y, al detectar una inclinación lateral de 45° o una inclinación hacia abajo o
hacia arriba de 70°, apaga automáticamente la iluminación. Al coger el arma para disparar, la
iluminación vuelve a encenderse con la luminosidad ajustada anteriormente.
Esta función puede activarse o desactivarse girando el visor de puntería 180° sobre la cabeza
y presionando durante cinco segundos el interruptor de encendido/apagado (13). La luz
parpadeará tres veces a modo de confirmación del ajuste.
Advertencia: el modo Stanby de tres horas también se activa al desconectar el ángulo, es decir,
el visor de puntería no se vuelve a encender al cabo de tres horas en posición inclinada.
Configuración básica del montaje
Para poder utilizar toda el área de ajuste de altura de la retícula, el visor de puntería ZEISS
VICTORY V8 4,8-35x60 debe montarse sobre el arma con una inclinación hacia delante de
aprox. 10 minutos angulares(aprox. 30 cm/100 m). El modelo de barra del ZEISS VICTORY
V8 4,8-35x60 ya está ajustado de fábrica con una inclinación hacia delante de 10 minutos
angulares.
Para garantizar que el arma y el visor de puntería actúen perfectamente como una unidad, e
visor de puntería siempre debe ser montado por un armero cualificado. Las lesiones en el ojo
a consecuencia del retroceso del arma se pueden evitar montando correctamente la distancia
adecuada al ojo. Además, la distancia correcta al ojo garantiza un campo de visión completo.
El ajuste del visor de puntería ZEISS VICTORY V8 en el arma
El ajuste de los visores de puntería ZEISS VICTORY V8 en el arma, es decir, la corrección de
irregularidades en el punto de impacto, se agiliza mediante el enclavamiento de clic para el ajuste
de altura y lateralde la retícula. Para ello se debe proceder del siguiente modo:
a) Tras desenroscar los capuchones de protección (1 ó 2), la retícula se puede ajustar en altura
(6) y lateralmente (7) girando los botones de ajuste. En el caso de los visores de puntería de la
serie ZEISS VICTORY V8, 1 clic equivale a un ajuste de 1 cm a 100 m.
(Excepción: el ZEISS VICTORY V8 4,8-35x60 tiene un ajuste por clic de 0,5 cm a 100 m.)
Si el arma dispara bajo, será necesario corregir el disparo hacia arriba (dirección “H”),
equivalente a un giro del botón de ajuste (6) en el sentido de las agujas del reloj.
Si el arma dispara alto, será necesario corregir el disparo hacia abajo, equivalente a un giro
del botón de ajuste (6) en el sentido contrario a las agujas del reloj.
Si el arma dispara hacia la izquierda, será necesario corregir el disparo hacia la derecha
(dirección “R“),equivalente a un giro del botón de ajuste (7) en el sentido de las agujas del
reloj.
Si el arma dispara hacia la derecha, será necesario corregir el disparo hacia la izquierda,
equivalente a un giro del botón de ajuste (7) en el sentido contrario a las agujas del reloj.
b) Tras el disparo, saque el botón (6 ó 7) del enclavamiento tirando de él hacia arriba y situar
la marca de cero del anillo de ajuste (8) en la marca de índice (9). Enclave el botón (6 ó 7)
moviéndolo hacia abajo. El índice sirve para recordar el ajuste previo en caso de ajustar la
retícula posteriormente (para otras distancias o recargas).
c) No lo olvide: vuelva a enroscar el capuchón protector (1 ó 2).

36 37
Advertencia: al suministrar los visores de puntería de la serie ZEISS VICTORY V8, la retículaestá
ajustada en el centro de la zona de ajuste y la marca de cero de los anillos de ajuste (8) en la
marca de índice (9). A partir de ahí, es posible realizar un ajuste hacia arriba y hacia abajo o
bien hacia la izquierda o hacia la derechapor encima de la mitad de las siguientes áreas de ajuste
indicadas en la tabla.
La corrección del tiro en los visores de puntería con ASV (ajuste rápido de la retícula) viene
descrito detalladamente en las instrucciones de uso adjuntas para el ajuste rápido de la retícula.
Los visores de puntería ZEISS VICTORY V8 están construidos de tal manera que al accionar el
ajuste de la retícula no se reconoce el respectivo movimiento de la retícula hacia el centro de la
imagen. La retícula se mantiene siempre en el centro de la imagen en todos los ajustes.
Hermeticidad
El visor es impermeable, habiendo pasado la prueba a presión según ISO 9022-80 y estando
relleno de nitrógeno. La hermeticidad total también queda garantizada si la tapa de protección
(1 ó 2) del ajuste de la retícula no está apretada. Sin embargo, le recomendamos comprobar
siempre que las tapas de protección (1 ó 2) y el anillo de hermeticidad situado debajo estén
bien cerrados.
Retícula
Su visor está equipado con una reticula de su elección. En los modelos ZEISS VICTORY V8, la
retícula se encuentra en el segundo plano de imagen. La retícula no cambia al modificar el
aumento, sino que se mantiene siempre igual, o sea que la porción de cobertura de la reticula de
estos visores depende del aumento.
Para un vistazo general de las retículas actualmente disponibles, así como las porciones de
cobertura, visite www.zeiss.de/subtensions o póngase en contacto con nosotros en:
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstraße 3 – 5
D-35576 Wetzlar
Cambio de retícula
Por supuesto, los visores ZEISS VICTORY V8 también pueden equiparse posteriormente con otras
retículas disponibles. Para cambiar la retícula es necesario enviar el visor a nuestro servicio
postventa.
Cuidado y mantenimiento
El visor está equipado con el revestimiento ZEISS LotuTec®. La eficaz capa protectora para la
superficie de las lentes reduce claramente la suciedad en las lentes gracias a una superficie
especialmente lisa y al magnifico efecto perla de ahí resultante. Reduce la adhesión de cualquier
tipo de suciedad y se puede limpiar de forma rápida, ligera y sin dejar marcas. Además, el
revestimiento LotuTec®es fuerte y resistente al desgaste.
Su visor de ZEISS no requiere ningún cuidado especial. Las partículas de suciedad gruesas (p. ej.
arena) en las lentes no se frotarán, sino que se soplarán con una perilla o se eliminarán con un
pincel. Al cabo de cierto tiempo, las huellas digitales podrán atacar las superficies de las lentes.
La manera más sencilla de limpiar la superficie de las lentes consiste en empañarlas con vaho,
frotándolas a continuación con un papel o paño limpiagafas.
Contra el ataque de la óptica por hongos, que podría darse especialmente en las regiones
trópicas, sirve guardar el visor en un lugar seco, ventilando siempre bien las superficies externas
de las lentes.
Repuestos para ZEISS VICTORY V8
Si necesita repuestos para su visor, como p. ej. tapas de protección, póngase en contacto con
su vendedor especializado, su representante local o con nuestro servicio de atención al cliente.
Para cualquier consulta telefónica, estamos a su disposición de lunes a viernes de 08:00 a 18:00
horas (CET).
Telf.: [phone]
Fax: [phone]
[email protected]
