Zelmer 481.4 User manual

7481-018_v01
Nie myj metalowych części w zmywarkach. Agresywne
●
ośrodki czyszczące stosowane w tych urządzeniach
powoduje ciemnienie w/w części. Myj je ręcznie, z uży-
ciem tradycyjnych płynów do naczyń.
Mieszadła lub trzepaki z zębatki wkładaj tylko do
●
gniazda oznaczonego gwiazdką.
Producent nie odpowiada za szkody spowodowane
●
zastosowaniem miksera niezgodnym z jego przezna-
czeniem lub niewłaściwą jego obsługą.
17 Stojak (z wagą tylko typ 481.67 lub bez wagi pozostałe
modele)
18 Głowica
19 Pokrętło zacisku
20 Przycisk zaczepu
21 Pokrętło blokady (typ 481.67)
22 Miska obrotowa
23 Miska obrotowa metalowa
24 Wieniec miski obrotowej metalowej
25 Łopatka samo zgarniająca
26 Łopatka
27 Wyświetlacz i przyciski wagi
28 Wyświetlacz
29 Przycisk włączania i wyłączania wagi ON/OFF
30 Przycisk tarowania TARE
31 Przycisk zmiany jednostek UNIT
32 Pokrywa minimalaksera z przekładnią
33 Pojemnik kruszarki do lodu
34 Pierścień ograniczający
35 Tarcza dwustronna kruszarki do lodu o granulacji pierw-
szego stopnia „I” (mniejszy rozmiar A) i drugiego stop-
nia „II” (rozmiar większy B)
36 Nóż minimalaksera
37 Osłona
38 Wrzeciono
39 Pojemnik minimalaksera
40 Podstawa minimalaksera
Typy mikserów ZELMER B
podstawowe wyposażenie miksera
wyposażenie dodatkowe do nabycia w hipermarketach,
sklepach AGD i w sprzedaży wysyłkowej
Opis urządzenia
Mikser ma 5 biegów. Do nastawiania poszczególnych
●
prędkości obrotowych służy dźwignia przełączników wg
oznaczeń cyfrowych: 0, 1, 2, 3, 4 i 5 znajdujących się
na przycisku wypychacza, który służy do wyjmowania
(wypchnięcia) mieszadeł lub trzepaków z napędu miksera.
Dodatkowo napęd wyposażony jest w przycisk
●„turbo”
służący do natychmiastowego uzyskania maksymalnej
prędkości obrotowej, bez względu na prędkość usta-
wioną dźwignią przełącznika. Przyciski te umieszczone
są po prawej i po lewej stronie obudowy z myślą o użyt-
kownikach prawo i leworęcznych. W poz. „0” przycisk
„turbo” jest mechanicznie zablokowany.
Na spodzie napędu umieszczone są obok siebie 2 gniazda
●
(otwory), w których osadza się trzepaki lub mieszadła.
W górnej części napędu usytuowana jest wkładka
●
uchwytu wykonana z materiału zwiększającego komfort
trzymania napędu miksera – SOFTTOUCH.
Na tylnej ścianie napędu znajduje się otwór do moco-
●
wania nasadki miksującej lub kubka miksującego. Otwór
ten przesłonięty jest ruchomą zasuwką.
Dane techniczne
Parametry techniczne podane są na tabliczce znamionowej
wyrobu.
Dopuszczalny czas pracy układu napędowego:
Z mieszadłami, trzepakami 10 min.–
Z nasadką miksującą lub kubkiem miksującym 3 min.–
Z minimalakserem 2 min.–
Z kruszarką do lodu 2 min.–
Czas przerwy przed ponownym użyciem (min.) 20 min.
Hałas urządzenia (LWA):
Z mieszadłami, trzepakami, nasadką miksującą, –
na stojaku 80 dB/A
Z kubkiem miksującym 84 dB/A–
Z minimalakserem 87 dB/A–
Z kruszarką do lodu 84 dB/A–
Miksery zbudowane są w II klasie izolacji, nie wymagają
uziemienia.
Miksery ZELMER spełniają wymagania obowiązujących norm.
Urządzenie jest zgodne z wymaganiami dyrektyw:
Urządzenie elektryczne niskonapięciowe (LVD) –
– 2006/95/EC.
Kompatybilność elektromagnetyczna (EMC) –
– 2004/108/EC.
Wyrób oznaczono znakiem CE na tabliczce znamionowej.
Budowa urządzenia
1 Napęd miksera
2 Przycisk wypychacza
3 Dźwignia przełącznika
4 Przycisk „turbo”
5 Gniazda trzepaków lub mieszadeł
6 Otwór nasadki miksującej
7 Wkładka uchwytu
8 Mieszadła: lewe/prawe (z zębatką)
9 Trzepaki: lewy/prawy (z zębatką)
10 Tarcza przecierająca
11 Nasadka miksująca
12 Kubek
13 Kubek miksujący
14 Dozownik
15 Pokrywa
16 Nóż kubka
A

8481-018_v01

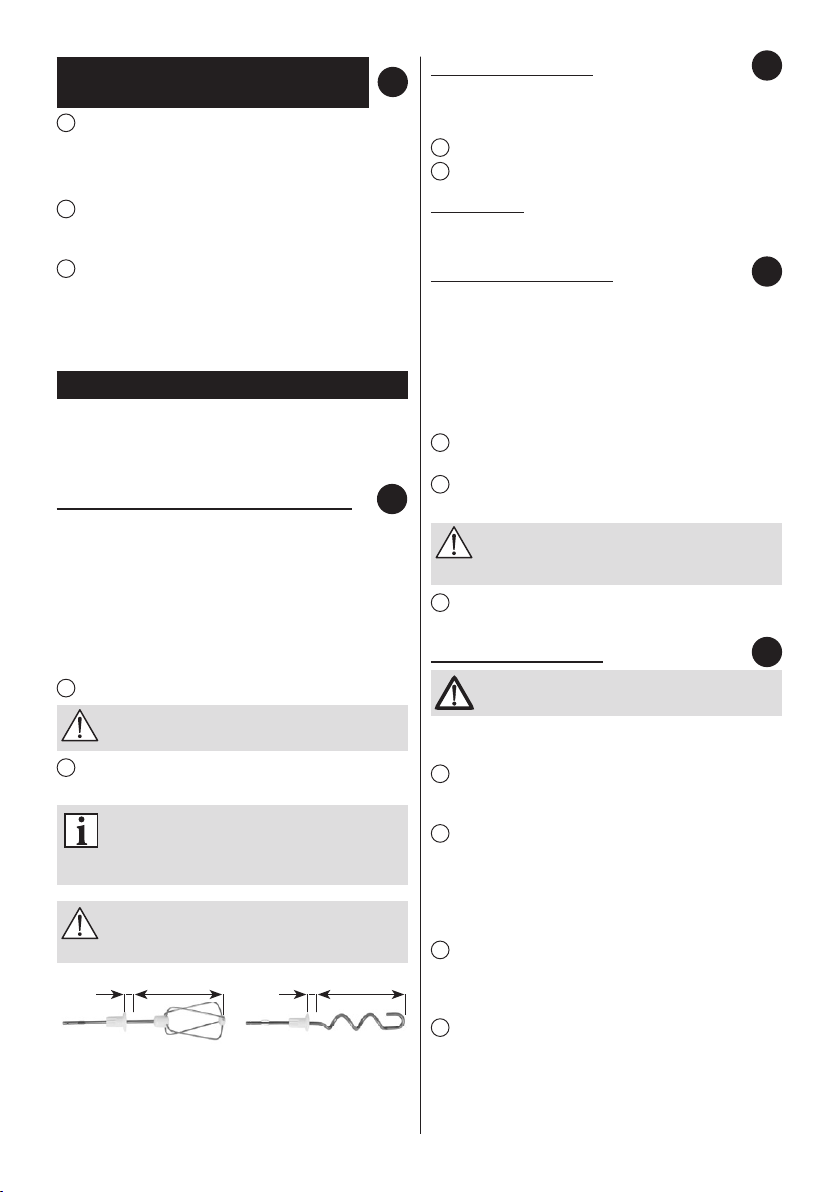

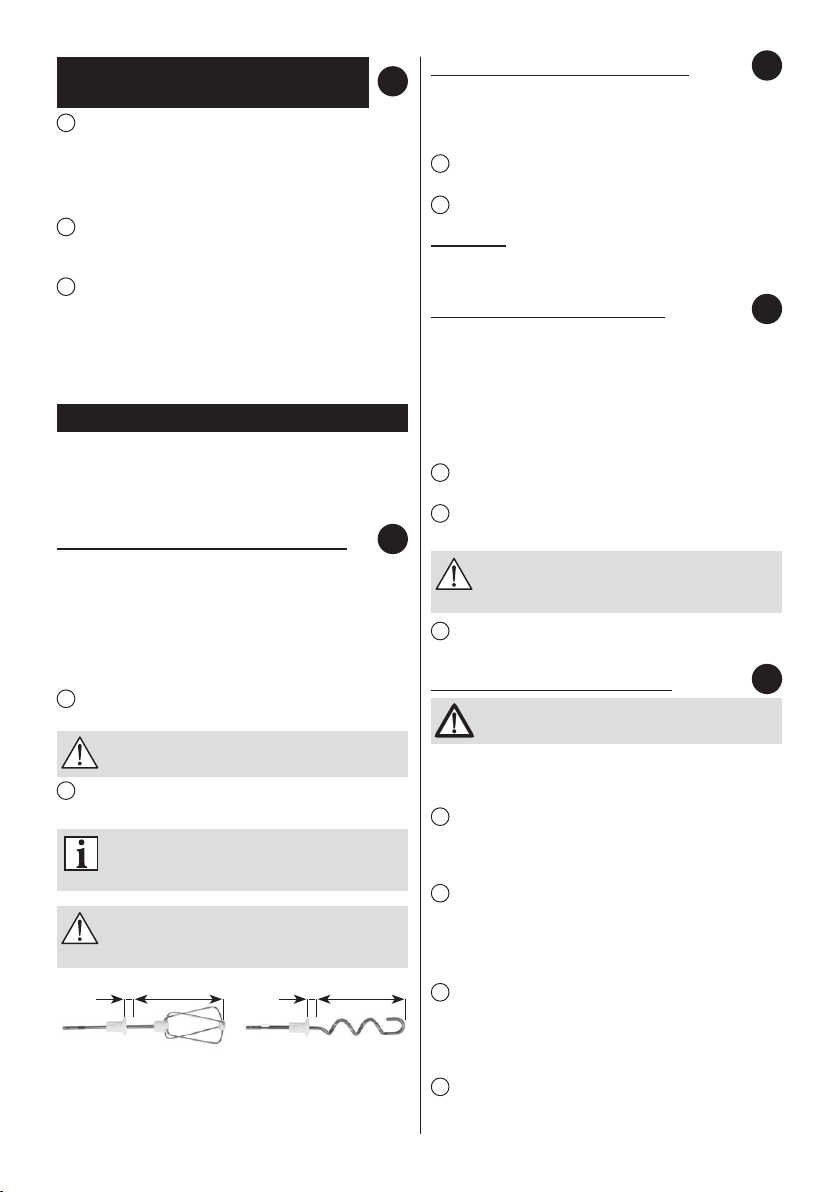

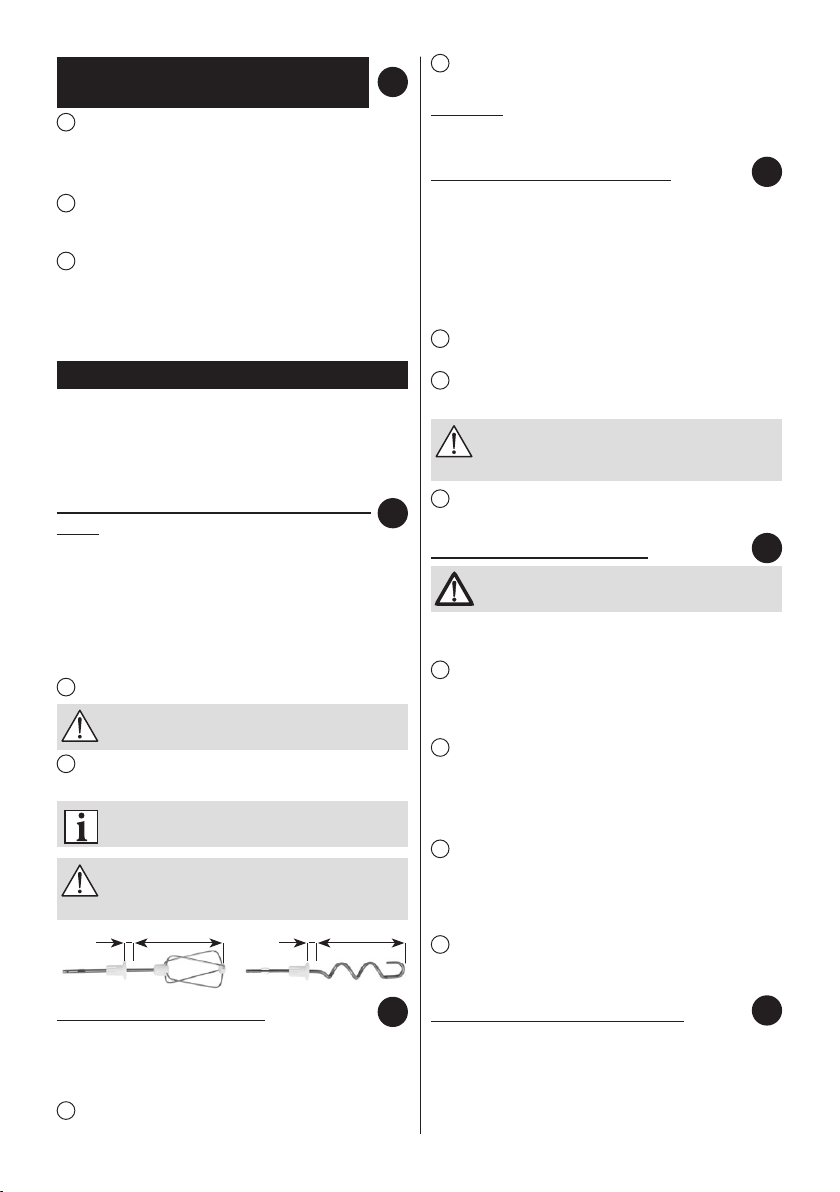

Uruchomienie miksera i nastawienie
żądanego biegu (prędkości obrotowej)
1 Ustaw dźwignię przełącznika w poz. „0” – skrajne poło-
żenie lewej strony.
Zamocuj wybrane narzędzie.
●
Włóż wtyczkę przewodu przyłączeniowego do gniazdka
●
sieci.
2 Włącz mikser, przesuwając dźwignię w prawo (Chcąc
zwiększyć obroty, przesuń dźwignię w kierunku poz. „5”,
wybierając żądaną prędkość obrotową).
3 Aby zwiększyć obroty w sposób natychmiastowy, bez
względu na ustawioną prędkość obrotową, wciśnij i trzy-
maj jeden z przycisków „turbo” (z prawej lub lewej strony
obudowy).
Chcąc powrócić do wcześniej nastawionej prędkości
●
obrotowej, zwolnij przycisk „turbo”.
Przygotowanie miksera do pracy
Przed pierwszym użyciem umyj części mające kontakt
z przetwarzanym produktem.
Mikser obsługuj tak aby były dobrze widoczne ozna czenia
zamknięcia/otwarcia umieszczone na wyposaże niu.
PRACA Z TRZEPAKAMI LUB MIESZADŁAMI
Trzepaki są przeznaczone do ubijania piany, śmietany
●
kremówki, do ucierania żółtek z cukrem, sporządzania
kremów oraz ciast na omlety i naleśniki.
Mieszadła służą do wyrabiania ciast ucieranych, ciast
●
drożdżowych, serników, pierników, itp.
Trzepaki i mieszadła osadza się w gniazdach znajdują-
●
cych się na spodzie robota.
1 Wciśnij je do wyczuwalnego oporu – do zaskoczenia
zaczepów.
Niewłaściwe założenie tych części powoduje
ich wypadanie podczas pracy.
2 Włóż mieszadła lub trzepaki z zębatką do gniazda ozna-
czonego gwiazdką.
Przeciwne założenie mieszadła spowoduje
podnoszenie się ciasta (wyciąganie ciasta
z naczynia).
Poziom produktów znajdujących się w naczy-
niu nie powinien przekraczać wysokości części
roboczej trzepaków lub mieszadeł (L).
C
D
PRACA Z TARCZĄ PRZECIERAJĄCĄ
Tarcza przecierająca służy do przecierania przez sito
●
gotowanych warzyw i owoców takich, jak: marchew,
ziemniaki, pomidory, jabłka. Zastępuje częściowo funk-
cję nasadki miksującej.
1 Nałóż tarczę przecierającą na trzepak z zębatką nasa-
dzając ją od dołu.
2 Wsuń trzepak do gniazda napędu oznaczonego gwiazdką.
Kubek (12)
Wykonany z przeźroczystego tworzywa służy jako pojemnik
podczas używania nasadki miksującej.
PRACA Z NASADKĄ MIKSUJĄCĄ
Nasadkę miksującą stosuje się do:
mieszania płynów,
●
rozdrabniania gotowanych jarzyn i surowych miękkich
●
owoców,
przygotowania majonezu i różnego rodzaju past,
●
przygotowania zup dla niemowląt.
●
Nasadkę mocuje się do napędu po odsłonięciu zasuwki.
1 Naciśnij lekko zasuwkę a potem przesuń w kierunku, jak
pokazano na rysunku.
2 Włóż gwintowaną część nasadki w otwór napędu i krę-
cąc w prawo dokręcaj do oporu.
Niedokładne wkręcenie nasadki miksują-
cej może spowodować zniszczenie sprzęgła
w napędzie lub samej nasadki miksującej.
3 Po włożeniu nasadki do przetwarzanego produktu włącz
mikser.
PRACA Z KUBKIEM MIKSUJĄCYM
Przez cały czas pracy trzymaj mikser w ręce.
Kubek miksujący przeznaczony jest do sporządzania zup
dla niemowląt oraz do przygotowywania koktajli i ciasta
naleśnikowego.
1 Po obydwu stronach kubka znajduje się napis „500 ml
max.” określający maksymalny poziom produktu, którym
można napełnić kubek oraz podziałka graczna wyznacza-
jąca objętość od 200 ml do 500 ml.
2 Po odsłonięciu zasuwki (jak przy użyciu nasadki) zamo-
cuj kubek następująco:
Nałóż kubek miksujący na napęd tak, aby 3 występy widoczne
od dołu kubka weszły w wycięcia obudowy napędu i jednocze-
śnie nastąpiło połączenie sprzęgła kubka i napędu miksera.
3 Trzymając napęd za rękojeść obróć kubek w kierunku
zgodnym z ruchem wskazówek zegara do oporu. Właściwie
połączenie nastąpi wtedy, gdy 3 występy wejdą pod obu-
dowę napędu, a zaczep na żeberku kubka przeskoczy za
kulisty występ znajdujący się na obudowie napędu.
4 Napełnij kubek produktami oraz załóż pokrywkę
z dozownikiem – w czasie pracy można dodawać do kubka
dodatkowe produkty.
E
F
G
1 cm L 1 cm L

9
481-018_v01
PRACA ZE STOJAKIEM Z MISKĄ OBROTOWĄ
Stojak z zamontowanym napędem ułatwia pracę z zastoso-
waniem trzepaków lub mieszadeł powodując, iż użytkownik
w czasie pracy ma „wolne” ręce.
Stojak z misą posiada łopatkę samo zgarniającą, która
jest rozwiązaniem innowacyjnym. Pomaga w skutecznym
mieszaniu produktów, zapobiega osadzaniu (odkładaniu)
ciasta na brzegu misy i skraca czas przygotowania produk-
tów. Napęd zamocowany w głowicy stojaka w czasie pracy
samoczynnie wprowadza głowicę w ruch wahadłowy i jedno-
cześnie miskę z mieszanym produktem w ruch obrotowy.
Do pracy ze stojakiem przeznaczone są tylko trzepaki i mie-
szadła specjalnie do tego przystosowane. W mikserze posia-
dającym stojak w komplecie jest jedno mieszadło i jeden
trzepak z zębatką.
1 Włóż do napędu trzepaki lub mieszadła (w sposób opi-
sany wcześniej).
2 Po odsunięciu zasuwki (jak przy użyciu nasadki) zamo-
cuj napęd w głowicy stojaka w następujący sposób: Wpro-
wadź zaczepy napędu (znajdujące się w pobliżu otworów do
mocowania mieszadeł) pod zaczepy głowicy stojaka.
3 Przekręć pokrętło zacisku w prawo do oporu tak, aby
uchwyt pokrętła ustawił się pionowo.
4 Naciśnij przycisk zaczepu i jednocześnie odchyl do tyłu
głowicę wraz z napędem.
5 W przypadku miski metalowej (tylko typ 481.64MM)
przed umieszczeniem w niej produktów załóż na nią wieniec
z tworzywa, tak aby wszedł w odpowiednie wypustki.
6 Następnie przekręć go do oporu zgodnie z oznaczeniem
na wieńcu.
7 Zmontowaną miskę włóż na 3 występy znajdujące się na
stojaku i postaw na podstawie stojaka.
8 Zamontuj łopatkę samozgarniającą i umieść produkty
w misce.
9 Opuść głowicę z napędem miksera do pozycji poziomej
(słychać stuk blokowania się przycisku zaczepu).
10 Uruchomienie miksera dźwignią przełącznika wprawi miskę
w ruch obrotowy a głowicę wraz z napędem w ruch wahadłowy.
Nie wolno blokować ani zatrzymywać ruchu
wahadłowego podczas pracy, gdyż może to
spowodować uszkodzenie stojaka.
Przed opróżnieniem miski metalowej z obra-
bianego produktu, zdemontuj wieniec zębaty.
Odjęcie wieńca ułatwi opróżnianie i mycie.
PRACA ZE STOJAKIEM WYPOSAŻONYM W WAGĘ
Mikser typ 481.67 wyposażony jest w stojak, który posiada
miskę obrotową oraz wbudowaną wagę elektroniczną, co
jest rozwiązaniem nowatorskim. Stojak z zamontowanym
napędem ułatwia pracę z zastosowaniem trzepaków lub mie-
szadeł, powodując iż użytkownik w czasie pracy ma „wolne”
ręce, natomiast wbudowana waga elektroniczna umożliwia
ważenie przetwarzanych produktów bezpośrednio w misce
obrotowej stojaka. Stojak z wagą wyposażony jest także
w łopatkę samozgarniającą i łopatkę.
HWyposażenie miksera typ 481.67 jest iden-
tyczne jak miksera typ 481.7 – patrz tabela
(B); – wzbogacone dodatkowo o stojak z wagą,
należy je obsługiwać zgodnie z tą instrukcją.
Stojak z wagą wyposażony jest w blokadę zabezpiecza-
jącą czujnik wagi przed uszkodzeniem, uruchamianą
pokrętłem blokady.
Pozycje pokrętła blokady:
OFF – zablokowany czujnik wagi i wyłączona waga –
można uruchomić napęd na stojaku.
ON – odblokowany czujnik wagi i włączona waga – można
ważyć, nie wolno uruchamiać napędu na stojaku.
Obsługa stojaka z wagą w zakresie współpracy
z napędem, mieszadłami, trzepakami, miską
obrotową i łopatką samozgarniającą jest iden-
tyczna jak obsługa stojaka bez wagi i opisana
jest we wcześniejszych podpunktach.
Mocowanie napędu na stojaku z wagą, wymiana
wyposażenia oraz włączanie napędu dozwo-
lone jest, gdy pokrętło blokady ustawione jest
na OFF.

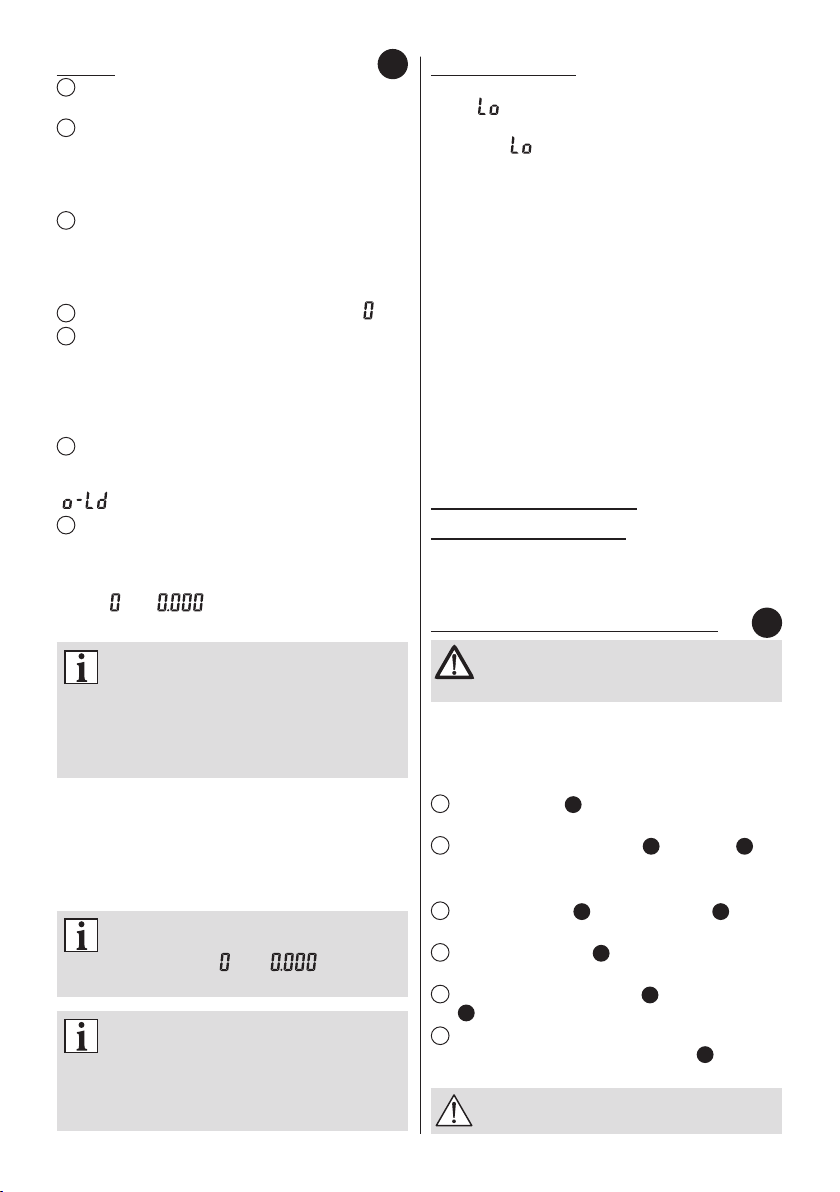

Praca z wagą
Dane techniczne wagi:
Zakres ważenia 3 kg
Dokładność pomiarowa wagi +/- 1 g
Zasilanie 3V – dwie baterie 1,5 V,
alkaliczne, typ AA (LR6,
popularne „paluszki”)
Wkładanie (wymiana) baterii
Do zasilania wagi należy stosować baterie alkaliczne
●
1,5 V, typ AA (LR6, popularne „paluszki”).
Aby włożyć lub wymienić baterie:
1 Przekręć pokrętło blokady w pozycję OFF.
2 Zdejmij napęd ze stojaka.
3 Odwróć stojak z wagą podstawą do góry i zdejmij
pokrywkę baterii przyginając jej zaczep wkrętakiem lub
monetą (zgodnie ze strzałką na pokrywce).
4 Włóż nowe baterie zwracając uwagę na prawidłową bie-
gunowość (+/-).
5 Załóż pokrywkę baterii.
Wyświetlacz i przyciski wagi
Oznaczenia pokazujące się na wyświetlaczu wagi oraz funk-
cje przycisków pokazane są na rys. 27 .
Wyświetlacz
●28 :
– – wartość ujemna
g – gramy
kg – kilogramy
lb – funty
TARE – tara
Przycisk włączania i wyłączania wagi ON/OFF
●29
Przycisk tarowania TARE
●30
Przycisk zmiany jednostek UNIT
●31
I

10 481-018_v01
Ważenie
1 Stojak z wagą i miską obrotową ustaw na twardej i pła-
skiej powierzchni.
2 Wyłącz napęd. Przewód przyłączeniowy napędu ułóż
tak, aby nie wpływał na wynik ważenia. Głowica stojaka wraz
z napędem w trakcie ważenia produktów powinna być usta-
wiona w pozycji opuszczonej (aby ograniczyć wpływ drgań
na wynik ważenia).
3 Przekręć pokrętło blokady w pozycję ON, aby odbloko-
wać wagę i włączyć ją. W przypadku, gdy pokrętło blokady
znajduje się w pozycji ON, a waga jest wyłączona, do jej
włączenia wystarczy przycisnąć przycisk ON/OFF (obok
wyświetlacza).
4 Poczekaj aż na wyświetlaczu pojawi się symbol „ ”.
5 Przyciskiem UNIT wybierz żądane jednostki, naciśnięcie
wyświetla kolejno: „g”, „kg”, „lb”. Przycisk zmiany jednostek
UNIT umożliwia ważenie w systemie metrycznym (g, kg)
i angielskim (lb) oraz umożliwia przeliczanie zważonej masy
między tymi jednostkami wyświetlając ją w: „g”, „kg” lub „lb”
po kolejnym naciśnięciu przycisku.
6 Włóż do miski obrotowej ważony produkt i odczytaj jego
masę w wybranych jednostkach. Przekroczenie zakresu
ważenia (3 kg) sygnalizowane jest przez wyświetlenie znaku
„ ”.
7 Przycisk TARE umożliwia ważenie kolejnych, doda-
wanych produktów bez konieczności opróżniania miski,
w ramach zakresu ważenia (suma wszystkich składników
max. 3 kg). Po naciśnięciu przycisku TARE wyświetlacz
wskaże „ ” lub „ ” (w zależności od wybranych jed-
nostek) i wyświetli się napis „TARE”.
Zdjęcie napędu i/lub miski i/lub innej masy ze
stojaka z wagą, gdy waga była włączona z napę-
dem i/lub miską i/lub inną masą, spowoduje
wyświetlenie ich masy ze znakiem „-”. W tym
przypadku wytarowanie wagi przyciskiem TARE
jest niemożliwe, aby wyzerować wskazania
wyświetlacza należy nacisnąć przycisk ON/OFF.
Po zakończeniu ważenia wyłącz wagę:
przyciskiem ON/OFF (obok wyświetlacza), gdy planujesz
●
dalsze ważenie po krótkiej przerwie,
pokrętłem blokady, przekręcając go na OFF, gdy nie pla-
●
nujesz dalszego ważenia, zamierzasz uruchomić napęd
na stojaku lub kończysz pracę ze stojakiem.
Jeżeli chcemy wyłączyć wagę przyciskiem ON/
OFF, gdy na wyświetlaczu wyświetlana jest
wartość inna niż „ ” lub „ ” należy naci-
snąć przycisk ON/OFF dwa razy.
Jeżeli waga nie reaguje na dwukrotne naci-
śnięcie przycisku ON/OFF należy ją wyłączyć
(zresetować) pokrętłem blokady przekręcając
je w pozycję OFF (na ok. 2 sek.), ponownie włą-
czyć pokrętłem blokady (pozycja ON) i konty-
nuować ważenie.
LOszczędzanie baterii
Wyczerpanie baterii sygnalizowane jest wyświetleniem
znaku „ ” przez ok. 1 sek. po czym waga wyłącza się.
Wciśnięcie przycisku ON/OFF spowoduje ponowne wyświe-
tlenie znaku „ ” na ok. 1 sek.
Waga posiada funkcję ograniczenia wyczerpywania się
baterii:
niebieskie podświetlenie wyświetlacza wyłącza się auto-
●
matycznie po ok. 40 sek. jeśli wyświetlacz cały czas
pokazuje tą samą masę lub nie był przyciśnięty żaden
przycisk, ponowne włączenie podświetlenia nastąpi
po naciśnięciu dowolnego przycisku lub po dołoże-
niu (zdjęciu) jednorazowo minimum 8 g masy,
waga wyłącza się automatycznie po ok. 100 sek. jeśli
●
wyświetlacz cały czas pokazuje tą samą masę lub nie był
przyciśnięty żaden przycisk, ponowne włączenie – po
naciśnięciu przycisku ON/OFF.
Po zakończeniu pracy ze stojakiem zawsze wyłączaj wagę
pokrętłem blokady przekręcając je na pozycję OFF.
Rozładowane baterie należy niezwłocznie wyjąć z urzą-
dzenia. Pozwoli to zapobiec wylaniu się rozładowanych
baterii.
PRACA Z MINIMALAKSEREM
Charakterystyka urządzenia
Mikser ręczny ZELMER wyposażony w minimalakser służy
do siekania mięsa, sera, orzechów, cebuli, czosnku, mar-
chwi, bułki, itp.
Przygotowanie i praca z minimalakserem
Przed montażem i demontażem pokrywy minima-
laksera upewnij się, czy wtyczka przewodu przy-
łączeniowego jest odłączona od gniazdka sieci.
Przed pierwszym użyciem umyj części mające kontakt
z przetwarzanym produktem.
Mikser obsługuj tak aby były dobrze widoczne ozna czenia
zamknięcia/otwarcia umieszczone na wyposaże niu.
1 Połóż podstawę 40 na twardej, płaskiej i suchej
powierzchni.
2 Wciśnij pojemnik minimalaksera 39 w podstawę 40 .
Przed każdorazowym użyciem noża minimalaksera ścią-
●
gnij z ostrzy osłonę.
3 Włóż do pojemnika 39 nóż minimalaksera 36 tak, aby
trzpień wystający z pojemnika trał w otwór noża.
4 Umieść w pojemniku 39 przetwarzane produkty nie
przekraczając poziomu MAX.
5 W razie potrzeby załóż na nóż 36 pierścień ogranicza-
jący 34 *.
6 Dokręć do wyczuwalnego oporu (zgodnie z ruchem
wskazówek zegara) pokrywę minimalaksera 32 do napędu
miksera.
Dalsze nadmierne dokręcanie pokrywy minima-
laksera może prowadzić do uszkodzenia.
J

11481-018_v01
7 Załóż na pojemnik 39 pokrywę minimalaksera 32 wraz
z napędem, traając wypustkami w rowki umieszczone
w pojemniku i przekręć pokrywę (ruchem zgodnym do ruchu
wskazówek zegara), aż do wyraźnego oporu.
8 Włóż wtyczkę przewodu przyłączeniowego do gniazdka.
9 Włącz urządzenie i ustaw wymagany bieg.
10 Po zakończeniu pracy wyłącz urządzenie i wyjmij prze-
wód przyłączeniowy z gniazdka.
Demontaż minimalaksera przebiega odwrotnie do jego
●
montażu.
* Pierścień ograniczający przydatny jest podczas siekania
pietruszki czy kawałków świeżej bułki lub suchej przezna-
czonej na tzw. bułkę tartą, uniemożliwiając rozprzestrzenia-
nie się produktu po całym pojemniku.
Ostrza noża minimalaksera są bardzo ostre.
Zachowaj szczególną ostrożność podczas mon-
tażu i demontażu oraz w czasie czyszczenia. Dla
bezpieczeństwa przechowuj nóż w osłonie.
Nie rozdrabniaj zbyt twardych produktów
takich, jak: ziarna kawy, gałka muszkatołowa,
kostki lodu itp.
Przed siekaniem dużych kawałków produktu,
pokrój je na mniejsze kawałki – ok. 1 cm.
Proces siekania nie może być dłuższy niż 45 s.
Po tym czasie przed kolejnym użyciem miksera
odczekaj, aż napęd ostygnie.
Jeżeli produkty przykleją się do noża lub wewnętrznych ścia-
nek pojemnika:
wyłącz urządzenie,–
zdejmij napęd z pokrywą,–
usuń produkty z noża i ścianek,–
zmontuj ponownie urządzenie – jak opisano powyżej, –
kontynuuj pracę.

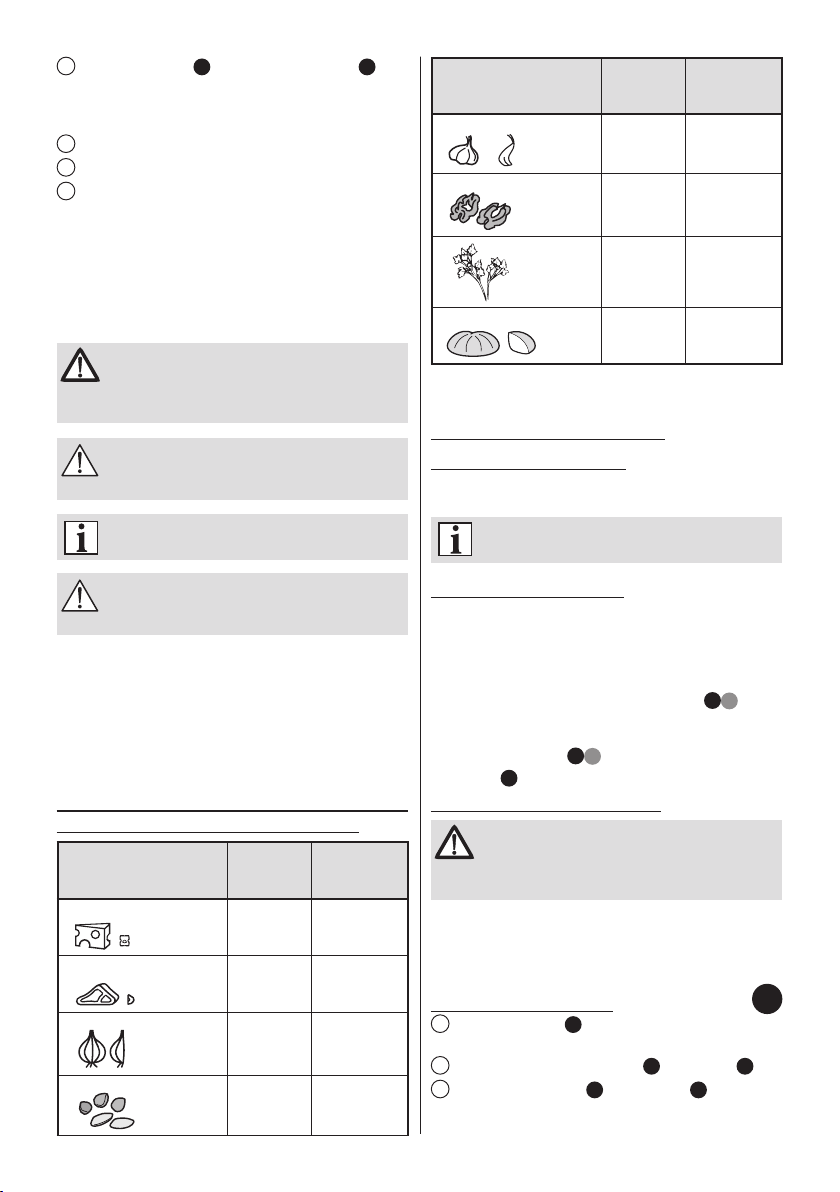

Orientacyjne czasy przetwarzania wybranych pro-
duktów spożywczych dla zalecanego biegu
Produkt Zalecany
bieg Czas przetwarzania
5 20-30 s
5 25-30 s
1/4
3-5 15 s
540 s
Produkt Zalecany
bieg Czas przetwarzania
(×30)510 s
5 15 s
5 30 s
520 s
Czas przetwarzania można skracać w zależności od potrzeby
rozdrobnienia produktów.
PRACA Z KRUSZARKĄ DO LODU
Charakterystyka urządzenia
Mikser Zelmer wyposażony w kruszarkę do lodu służy do
rozdrabniania lodu i np. zamrożonych owoców.
Kruszarkę możemy używać wyłącznie z pojem-
nikiem i pokrywą minimalaksera!
Zastosowanie wyposażenia
Tarcza dwustronna do lodu – służy do kruszenia, rozdrab-
niania lodu i mrożonych owoców. Tarcza ma kształt okrągły,
ostrza dwustronne. Jedna strona służy do rozdrabniania
pierwszego stopnia „I” (mniejsze kawałki rozdrobnionego
produktu), którą rozpoznajemy po obtrysku z tworzywa
w kształcie gwiazdki piętnasto ramiennej rys. 35 A. Druga
strona służy do rozdrabniania drugiego stopnia „II” (większe
kawałki rozdrobnionego produktu) i oznaczona jest gwiazdką
siedmio ramienną (rys. 35 B).
Wrzeciono 38 – służy do mocowania tarczy.
Przygotowanie kruszarki do lodu
Przed zakładaniem i zdejmowaniem napędu
miksera na kruszarkę do lodu upewnij się, czy
wtyczka przewodu przyłączeniowego jest odłą-
czona od gniazdka sieci zasilającej.
Przed pierwszym użyciem umyj części mające kontakt
z przetwarzanym produktem.
Mikser obsługuj tak aby były dobrze widoczne oznaczenia
zamknięcia/otwarcia umieszczone na wyposażeniu.
Praca z kruszarką do lodu
1 Połóż podstawę 40 na twardej, płaskiej i suchej
powierzchni.
2 Wciśnij pojemnik minimalaksera 39 w podstawę 40 .
3 Umieść tarczę do lodu 35 na wrzecionie 38 (tarcza dwu-
stronna) tak, by ostrza przewidziane do pracy znalazły się na
górze.
K
20 g
(500 ml)
1 szt.
(2 cm)
1/8
200 g
(500 ml)
300 g
300 g
(500 ml)
200 g
(500 ml)
250 g
(500 ml)
250-300 g
(400-500 ml)
1 cm
1 cm

12 481-018_v01
4 Umieść tarczę z wrzecionem w pojemniku 39 minima-
laksera tak, aby trzpień wystający z pojemnika trał w otwór
wrzeciona.
5 Załóż pojemnik 33 kruszarki do lodu na zaczepy mocu-
jące pojemnika minimalaksera. Następnie zablokuj pojemnik,
przekręcając go do wyczuwalnego oporu.
6 Umieść w pojemniku 33 przetwarzane produkty nie
przekraczając poziomu MAX.
Po napełnieniu pojemnika kruszarki 33 odpowiednią ilo-
ścią obrabianego produktu (nie więcej niż do poziomu
MAX) ustaw wrzeciono 38 centralnie (na środku) tak, by
ułatwić jego poprawne zasprzęglenie z pokrywą minima-
laksera 32 .
7 Dokręć do wyczuwalnego oporu (zgodnie z ruchem
wskazówek zegara) pokrywę minimalaksera 32 do napędu
miksera.
Dalsze nadmierne dokręcanie pokrywy minima-
laksera może prowadzić do uszkodzenia.
8 Załóż na pojemnik 33 pokrywę minimalaksera 32 wraz
z napędem, traając wypustkami w rowki umieszczone
w pojemniku i przekręć pokrywę (ruchem zgodnym do ruchu
wskazówek zegara), aż do wyraźnego oporu.
9 Włóż wtyczkę przewodu przyłączeniowego do gniazdka
sieci.
10 Uruchom urządzenie i ustaw wymagany bieg.
Po zakończeniu pracy wyłącz urządzenie i wyjmij prze-
●
wód przyłączeniowy z gniazdka.
Demontaż kruszarki do lodu przebiega odwrotnie do jego
●
montażu.
Ostrza tarczy kruszarki są bardzo ostre. Zacho-
waj szczególną ostrożność podczas montażu
i demontażu oraz w czasie czyszczenia.
Nie należy przekraczać maksymalnego poziomu
wsadu do pojemnika kruszarki.
Nigdy nie rozłączaj pokrywy i pojemnika przed
zatrzymaniem obrotów tarczy.
Wskazówki eksploatacyjne
Maksymalny poziom wsadu do pojemnika kruszarki
●
odpowiada pojemności 450 ml.
W przypadku zaklinowania się produktów ponad tarczą
●
wstrząśnij urządzeniem.
Jeżeli produkty przykleją się do wewnętrznej ścianki
●
pojemnika minimalaksera uniemożliwiając lub blokując
w ten sposób wyrzucanie z górnego pojemnika kruszarki
rozdrobnionego produktu:
Wyłącz urządzenie.–
Zdejmij napęd z pokrywą i pojemnikiem kruszarki do –
lodu i innych produktów.
Usuń produkty z ścianki mini malaksera.–
Zmontuj ponownie urządzenie – jak opisano powy-–
żej, kontynuuj pracę.
Przykłady zastosowania urządzenia
Rozdrobnione produkty (np. owoce) za pomocą kruszarki do
lodu można wykorzystać np. do przygotowania lodów, jogur-
tów, deserów.

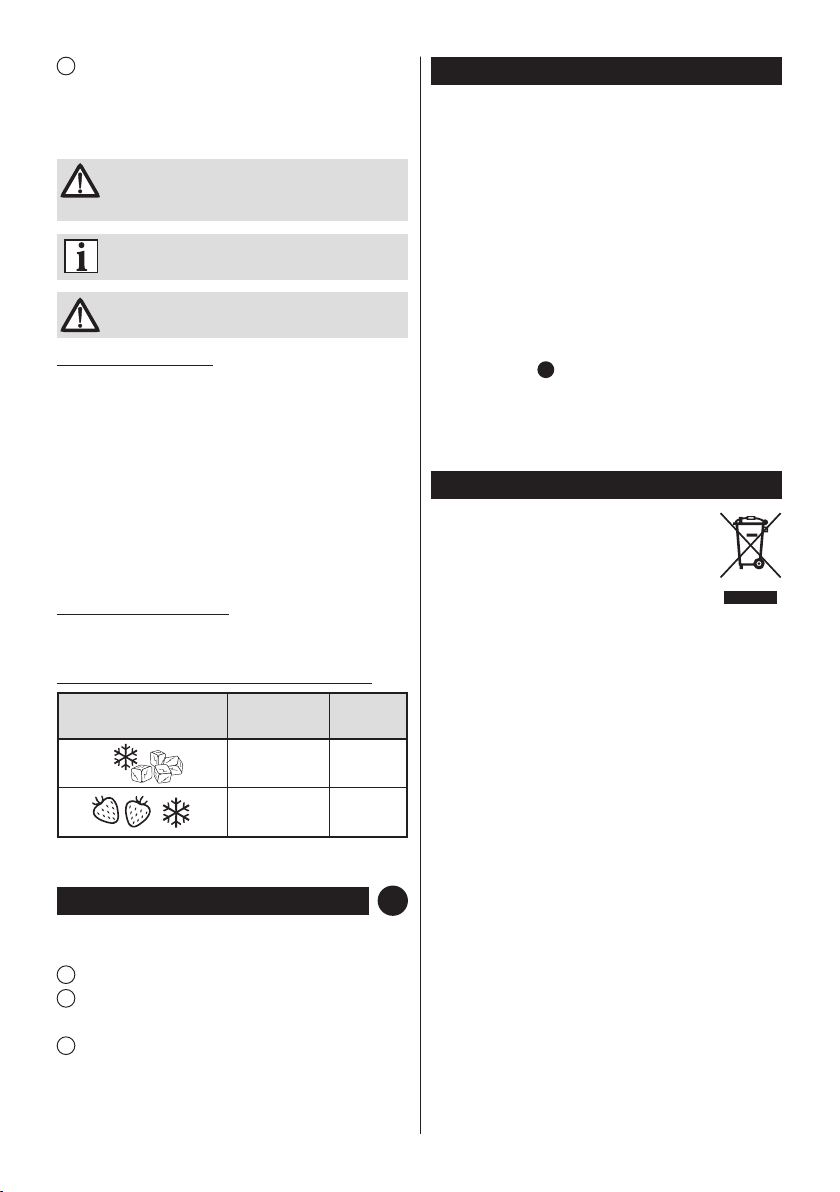

Zalecane stopnie granulacji dla danego produktu
Produkt* Zalecany
bieg** Stopień granulacji
5 I-II
5 I
* Maksymalny poziom wsadu do pojemnika kruszarki odpowiada
pojemności 450 ml.
** Nie używaj kruszarki do lodu dłużej niż 2 min.
Po zakończeniu pracy miksera
Wyłącz mikser i wyjmij wtyczkę z gniazdka sieciowego.
●
W zależności od zamontowanego wyposażenia:
1 Wypchnij wypychaczem trzepaki lub mieszadła.
2 Zdejmij z trzepaka tarczę przecierającą.
Zdemontuj w sposób odwrotny do montażu nasadkę
●
miksującą lub kubek miksujący.
3 Odchyl głowicę stojaka z napędem do tyłu. Przekręć
pokrętło zacisku w kierunku przeciwnym do ruchu wskazó-
wek zegara do oporu i wysuń napęd z zaczepów głowicy.
Nawiń przewód przyłączeniowy na napęd.
●
Czyszczenie i konserwacja miksera
Przed czyszczeniem i konserwacją miksera należy zwrócić
uwagę, aby wtyczka była wyciągnięta z gniazdka.
Trzepaki i mieszaki myj ciepłą wodą z dodatkiem środ-
●
ków myjących.
Nasadkę miksującą lub kubek miksujący umyj poprzez
●
ponowne miksowanie czystej, ciepłej wody (po włącze-
niu miksera do sieci).
Wieniec zębaty miski obrotowej myj przy pomocy szczo-
●
teczki do mycia naczyń.
Nie myj nasadki miksującej i kubka miksującego
●
w zmywarce.
Miskę po umyciu odwróć i wylej wodę, która mogła pozo-
●
stawać w przestrzeni pod wieńcem zębatym.
W przypadku miski metalowej (tylko typ 481.64MM)
●
przed czyszczeniem, rozłącz wieniec w sposób odwrotny
do jego montażu (Rys. H).
Po umyciu wyposażenie miksera wysusz i przechowuj
●
w suchym miejscu.
Obudowę napędu lub stojaka oczyść wilgotną szmatką
●
a następnie wytrzyj do sucha.
M
H2O

13481-018_v01
Ekologia – Zadbajmy o środowisko
Każdy użytkownik może przyczynić się do
ochrony środowiska.
Nie jest to ani trudne, ani zbyt kosztowne.
W tym celu: opakowanie kartonowe przekaż
na makulaturę, worki z polietylenu (PE) wrzuć
do kontenera na plastik.
Zużytych baterii nie wolno wyrzucać do śmieci (trujące
metale ciężkie). Należy je oddawać do punktu zbiórki
zużytych baterii lub do punktu sprzedaży.
Zużyte urządzenie oddaj do odpowiedniego punktu skła-
dowania, gdyż znajdujące się w urządzeniu niebezpieczne
składniki mogą być zagrożeniem dla środowiska.
Nie wyrzucaj wraz z odpadami komunalnymi!!!
Producent nie odpowiada za ewentualne szkody spowodowane
zastosowaniem urządzenia niezgodnie z jego przeznaczeniem lub
niewłaściwą jego obsługą.
Producent zastrzega sobie prawo modykacji wyrobu w każdej chwili,
bez wcześniejszego powiadamiania, w celu dostosowania do prze-
pisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych,
handlowych, estetycznych i innych.
DANE KONTAKTOWE:
zakup części eksploatacyjnych – akcesoriów●
http://www.zelmer.pl/akcesoria-agd/
salon rmowy – sprzedaż internetowa●
[e-mail]
wykaz punktów serwisowych●
http://www.zelmer.pl/punkty_serwisowe/
infolinia (sprzedaż, reklamacje, serwis)●
801 005 500
22 20 55 259

14 481-018_v01
ZALECANE PRĘDKOŚCI I CZASY PRACY MIKSERA
POTRAWA WYPOSAŻENIE ILOŚĆ PRZETWARZANEGO
PRODUKTU ZALECANE PRĘDKOŚCI CZAS PRACY
Zupa dla dzieci nasadka miksująca 1 litr I bieg 10s, następnie V bieg 40 – 60 s Przeciery warzywne dla dzieci nasadka miksująca 0,5 litra I bieg 10s, następnie V bieg 1 – 1,5 min.
tarcza przecierająca I bieg (przez sitko)
Zupa krem nasadka miksująca 1 litr I bieg 10s, następnie V bieg 30 – 45 s
kubek miksujący 0,5 litra IV bieg lub V bieg 2 min.
Koktajl owocowy nasadka miksująca 0,5 litra V bieg 30 – 60 s
kubek miksujący 0,15 kg owoców i 0,3 litra keru IV bieg lub V bieg 1 – 1,5 min.
Zielenina: pietruszka, koperek nasadka miksująca 1 pęczek II bieg 30 s Ciasto naleśnikowe trzepaki 1 litr I bieg 15 s, następnie V bieg 1 – 1,5 min.
kubek miksujący 0,5 litra III, IV lub V bieg 1 min.
Piana z białek trzepaki białka z 5 jajek V bieg 2 – 3 min. Ciasto biszkoptowe trzepaki z 6 jaj IV bieg 7 – 8 min. Krem maślany trzepaki 0,25 kg masła roślinnego III lub IV bieg 4 – 5 min. Bita śmietana trzepaki 1 litr II bieg 15 s, następnie IV bieg Ziemniaki purre trzepaki 1 kg I bieg 15 s, następnie V bieg 40 – 60 s Farsz na ruskie pierogi trzepaki 1 kg ziemniaków i 0,5 kg sera I bieg 15 s, następnie IV bieg 40 – 60 s Twaróg ze śmietaną trzepaki 0,5 kg III bieg 45 – 60 s Ciasto na piernik rzadkie trzepaki 0,5 kg mąki I bieg 30 s, następnie III – V bieg 4 – 5 min.
gęste mieszadła
Ciasto drożdżowe mieszadła 0,5 kg mąki I bieg 30 s następnie V bieg 7 – 8 min.

15481-018_v01
Vážení zákazníci!
Blahopřejeme Vám k nákupu našeho přístroje a vítáme Vás
mezi uživateli výrobků Zelmer.
Pro dosažení nejlepších výsledků Vám doporučujeme použí-
vat pouze originální příslušenství rmy Zelmer. Bylo vyvinuto
speciálně pro tento výrobek.
Přečtěte si, prosím, pečlivě tento návod k použití. Zvláštní
pozornost věnujte bezpečnostním pokynům. Návod k použití
si prosím uschovejte, abyste jej mohli použít i během pozděj-
šího používání přístroje.
Bezpečností pokyny
Před prvním použitím přístroje se důkladně seznamte
s obsahem celého návodu k použití.
Ujistěte se, že jsou vám níže uvedené instrukce sro-
zumitelné.
Pozor!
Při nedodržení těchto zásad hrozí poškození
majetku
Spotřebič vždy zapojte do zásuvky elektrické sítě (pou-
●
ze střídavý proud) s napětím shodným s údaji na typo-
vém štítku spotřebiče.
Netahejte za přívodní šňůru při vytahování zástrčky ze
●
zásuvky.
Nevystavujte přístroj ani jeho části teplotě vyšší než
●
60°C. Může dojít k poškození šlehače
Pohonnou jednotku neponořujte do vody ani ji nemyjte
●
pod tekoucí vodou.
Příslušenství nejdříve vyjměte ze šlehače a pak je
●
umyjte.
K mytí jednotlivých části přístroje nepoužívejte agre-
●
sivní detergenty a čisticí přípravky obsahující písek,
např. emulze, pasty, apod. Tyto by mohly přinejmen-
ším odstranit různé popisy a piktogramy umístěné na
spotřebiči.
Ponorný mixér nepoužívejte dříve, než jej ponoříte do
●
zpracovávaného produktu. Ponorný mixér neponořujte
v tekutinách více než do poloviny.
Dbejte na to, aby se do ponorného mixéru nedostala
●
voda nebo jiná tekutina, která by se pak při použití
mohla dostat do pohonné jednotky.
Nepoužívejte prázdnou mixovací nádobu.
●
Dbejte na to, aby se do spodní části mixovací nádoby,
●
kde se nachází spojka, nedostala voda nebo jiné te-
kutiny – po upevnění na šlehač by se tekutina mohla
dostat do pohonné jednotky.
Neupevňujte do šlehače metličku a zároveň hnětací
●
hák, došlo by k poškození šlehače v okamžiku uvedení
do provozu.
Nepoužívejte mixovací nástavec ani nádobu déle než
●
3 min., minimixér a kráječ déle než 2 min., šlehač
a hnětač déle než 10 min.
Nebezpečí!/Pozor!
Při nedodržení těchto zásad hrozí úraz
Nepoužívejte šlehač pokud je poškozen nebo pokud je
●
poškozená přívodní šňůra.
Pokud dojde k poškození neoddělitelné přívodní šňůry,
●
musí jej vyměnit výrobce, specializovaný servis nebo
jiná kvalikovaná osoba, aby nedošlo k ohrožení.
Opravy přístroje může provádět pouze proškolený
●
personál. Neodborně provedená oprava může být pro
uživatele příčinou vážného ohrožení. V případě vzniku
závad obraťte se na specializovaný servis.
Pokud je šlehač v pohybu nevyndávejte nic z nádoby.
●
Nedotýkejte se rukama pohybujících se částí spotře-
●
biče, nebezpečné jsou zejména nože mixovacího ná-
stavce, mixovací nádoby, minimixéru a kotouč kráječe.
Jsou velmi ostré!
Před čištěním přístroje, jeho montáži nebo demontá-
●
ži, vytáhněte vždy zástrčku napájecího kabelu ze zá-
suvky.
Před výměnou příslušenství nebo před manipulací
●
v blízkosti součástek pohybujících se během provozu
šlehače je nutno spotřebič vypnout a odpojit od napá-
jení.
Zvýšenou pozornost věnujte práci se šlehačem v pří-
●
tomnosti dětí.
Přístroj není určen k tomu, aby jej obsluhovaly děti
●
nebo osoby s omezenými fyzickými, smyslovými nebo
psychickými schopnostmi nebo s nedostatkem zkuše-
ností a znalostí práce s přístrojem, nepoužívají-li jej
pod dohledem nebo podle návodu k obsluze poskytnu-
tému osobou odpovědnou za jejich bezpečnost.
Věnujte pozornost, aby si děti s přístrojem nehrály.
●
Z bezpečnostních důvodů musí mixování produktů
●
v mixovací nádobě probíhat s nasazeným víkem. Není
dovoleno vkládání jakýchkoliv předmětů dovnitř ná-
doby, jako jsou lžíce, lopatky, apod. Mohlo by to vést
k poškození mixéru nebo vylámání dílů uvnitř nádoby
a jejich propadnutí přímo do mixovaného produktu,
čímž by mohlo dojít k ohrožení zdraví nebo dokonce
lidského života.
Pokyny
Informace o výrobku a pokyny k použití
Spotřebič je určen pro použití v domácnosti. Při pou-
●
žívání v gastronomických zařízeních se mění záruční
podmínky.
Po ukončení práce vytáhněte zástrčku ze zásuvky
●
a naviňte ji na tělo šlehače.
Kovové části nejsou určené pro mytí v myčkách nádo-
●
bí. Agresivní mycí prostředky používané v myčce způ-
sobují na kovových částech tmavé skvrny. Tyto části
CZ

16 481-018_v01
myjte ručně s použitím klasických prostředků na mytí
nádobí.
Šlehací metličky a hnětací háky označené ozubením
●
vkládejte do otvoru označeného hvězdičkou.
Výrobce nenese odpovědnost za případné škody způ-
●
sobené nevhodným použitím šlehače nebo použitím
v rozporu s tímto návodem k obsluze.
18 Hlavice
19 Knoík stojanu
20 Páka spojky
21 Otočný knoík blokády (typ 481.67)
22 Otáčecí mísa
23 Otočná kovová miska
24 Věnec otočné kovové misky
25 Samoshrnovací lopatka
26 Lopatka
27 Displej a tlačítko váhy
28 Displej
29 Tlačítko pro zapínání a vypínání váhy ON/OFF
30 Tlačítko pro tarování TARE
31 Tlačítko pro změnu jednotek UNIT
32 Kryt minimixéru s převodem
33 Nádoba drtiče ledu
34 Omezující prstenec
35 Oboustranný kotouč drtiče ledu s granulací prvního stup-
ně „I“ (menší velikost A) a druhého stupně „II“ (větší
velikost B)
36 Nůž minimixéru
37 Ochranný obal
38 Vřeteno
39 Nádoba minimixéru
40 Podstavec minimixéru
Typy šlehačů ZELMER
standardní příslušenství
doplňkové příslušenství, které lze zakoupit v prodejnách
se spotřebiči.
Popis přístroje
Šlehač má pět rychlostí. K nastavení jednotlivých rych-
●
lostí je určen přepínač, který je označen na vyhazovači
metel číslicemi: 0, 1, 2, 3, 4a 5. Vyhazovač metel slouží
k uvolnění a vytlačení šlehacích metliček a hnětacích
háků z pohonné jednotky šlehače.
Navíc je šlehač vybaven tlačítkem
●„turbo“, které umož-
ňuje okamžitě zvýšit rychlost otáček na maximum bez
ohledu na to, jaký rychlostní stupeň právě používáte.
Tlačítka „turbo“ jsou umístěna na pravé a levé straně
držadla, k ovládání podle potřeby pravou nebo levou
rukou. V poloze „0“ je tlačítko „turbo“ mechanicky blo-
kováno.
Na spodní straně šlehače jsou dva otvory pro upevnění
●
šlehacích metliček nebo hnětacích háků.
V horní části držadla je speciální vložka zvyšující komfort
●
držení a manipulace se šlehačem - SOFTTOUCH.
Na zadní stěně šlehače je umístěn otvor, který je určen
●
k připojení ponorného mixéru nebo nádoby mixéru. Ot-
vor má posuvný kryt.
B
Technické údaje
Technické údaje jsou uvedeny na typovém štítku spotřebiče.
Maximální doba provozu pohonné jednotky:
se šlehacími metličkami, s hnětacími háky 10 min.–
ponorným mixérem nebo s mixovací nádobou 3 min.–
s minimixérem 2 min.–
s drtičem ledu 2 min.–
Přestávka před dalším použitím (minimálně) 20 min.
Hlučnost šlehače (LWA):
se šlehacími metličkami, s hnětacími háky, –
ponorným mixérem, na stojanu 80 dB/A
s mixovací nádobou 84 dB/A–
s minimixérem 87 dB/A–
s drtičem ledu 84 dB/A–
Šlehač je konstruován v izolační třídě II a nepotřebuje zem-
nění.
Šlehač ZELMER splňuje české a evropské normy.
Přístroj vyhovuje nařízením:
Nízkonapěťový elektrický přístroj (LVD) – 2006/95/EC.–
Elektromagnetická kompatibilita (EMC) – 2004/108/EC.–
Výrobek je označen značkou CE na typovém štítku.
Konstrukce
1 Pohonná jednotka
2 Tlačítko vyhazovače metliček
3 Přepínač
4 Tlačítko „turbo“
5 Otvor pro upevnění metliček
6 Otvor pro připojení ponorného mixéru
7 Vložka držadla
8 Hnětací háky: levé/ pravé s ozubením
9 Šlehací metličky: levé/ pravé s ozubením
10 Třecí kotouč
11 Mixovací nástavec
12 Nádobka
13 Mixovací nádoba
14 Dávkovací otvor
15 Víko mixovací nádoby
16 Nůž
17 Stojan (s váhou typ 481.67 nebo bez váhy – ostatní mo-
dely)
A
