Zilmet Z2 User manual
Scambiatori a piastre - Plate heat exchangers
2
scambiatori a piastre| plate heat exchangers
z - zb Applicazioni: scambio termico
Applications: thermal exchange
Applicazioni
Vastissime sono le applicazioni nelle quali possono
essere impiegati gli scambiatori di calore a piastre
Zilmet. Tra le principali possiamo ricordare: produzione
di acqua calda sanitaria, disaccoppiamento di
circuiti termici, teleriscaldamento, recupero di calore
derivante da processi industriali, raffreddamento e/o
riscaldamento di uidi alimentari (latte, birra, vino,...),
raffreddamento di macchine utensili, riscaldamento di
acqua per piscine, impianti solari, trattamento di uidi
aggressivi, acqua marina, impianti di acquacultura.
Vantaggi
Dovunque si debba effettuare uno scambio termico tra
due uidi lo scambiatore di calore a piastre Zilmet è
la soluzione ottimale. L’elevata efcienza, una lunga
durata, il basso costo, il limitato ingombro, l’elevata
modularità, la semplicità di manutenzione e l’alta
afdabilità sono alcune delle caratteristiche principali
dello scambiatore a piastre Zilmet.
Applications
The Zilmet plate heat exchanger has many applica-
tions. These include: production of sanitary hot water,
de-coupling of thermal circuits, district heating sys-
tems, recovery of heat coming from industrial process,
cooling or heating of alimentary uids (milk, beer,
wine, ...), cooling of industrial machineries, heating of
water for swimming-pools, solar systems, treatment of
aggressive uids, seawater, aquaculture facilities.
Advantages
In every situation which requires a thermal exchange
between two uids, the Zilmet plate heat exchanger is
the right choice. The high efciency, the long life, the
low price, the small dimensions, the high modular-
ity, the easy maintenance and the high reliability are
some of the most important advantages of Zilmet
plate heat exchangers.
caratteristiche generali |general information
3
Piastre
Le piastre sono realizzate in acciaio INOX AISI 316L
o TITANIO con spessore 0,5 mm. L’utilizzo di questi
materiali e spessore consente di ottenere un ottimo
coefciente di scambio globale e garantisce un’ottima
resistenza alla corrosione, anche in presenza di uidi
aggressivi.
Guarnizioni
Gli scambiatori a piastre Zilmet sono provvisti di serie
con guarnizioni incollate in EPDM con max. tempertura
di esercizio di 140°C. Per applicazioni particolari quali
l’impiego di benzine ed olii, sono disponibili a richiesta
guarnizioni incollate in Nitrile (NBR), con temperatura
massima di esercizio di 110°C.
Telai
I telai sono realizzati in acciaio al carbonio verniciati
con polveri epossi-poliestere di colore grigio e sono di
spessore adeguato alle rispettive pressioni nominali.
Per le versioni in titanio vengono proposti telai realizzati
in acciaio al carbonio verniciati in colore blu e corredati
di speciali connessioni in titanio.
Collaudi
Tutti gli scambiatori a piastre Zilmet sono sottoposti a
collaudo ad una pressione 1,5 volte quella nominale
prima della spedizione.
Plates
The plates are manufactured with 316 L stainless
steel or TITANIUM 0,5 mm thick. This kind of material
and thickness allows to have a very good transmission
coefcient and to assure a great corrosion resistance,
even with aggressive uids.
Gaskets
Zilmet plate heat exchangers are equipped with glued
EPDM gaskets, with maximum working temperature
140°C.
For particular applications, such as gasoline and oils,
they can be equipped on request with nitril glued ga-
skets, which maximum working temperature is 110°C.
Frames
The frames are manufactured with silver painted car-
bon steel. The thickness is designed for the respective
working pressure. For titanium version, the frame are
manufactured with blue painted carbon steel with
special connections.
Tests
100% of Zilmet plate heat exchangers are tested
before shipment at 1,5 times the maximum working
pressure.
caratteristiche tecniche|technical features
disegno tecnico |technical drawing
certicazioni | certications
4
dati tecnici e dimensionali |technical and dimensional data
Z2/10 Z2/16 Z3/10 Z3/16 Z4/16
Telaio
Frame
Lunghezza
Lenght mm 180 180 340 340 370
Altezza
Height mm 480 480 780 780 1040
Spessore
Thickness mm 12 14 25 30 35
Piastre
Plates
Supercie di scambio
Exchange surface cm2340 340 1300 1300 2200
Spessore
Thickness mm 0,5 0,5 0,5 0,5 0,5
Tiranti
Tie rods
Lunghezza (n. di piastre)
Lenght (nr. of plates)
mm 120 (7 – 13) 120 (7 – 13) 350 ( 7 – 51) 350 ( 7 – 51) 500 (21-71)
150 (15 – 21) 150 (15 – 21) 550(53 – 75) 550(53 – 75) 1000( >73)
250 (23 – 39) 250 (23 – 39) 650(77-125) 650(77-125)
300 (41 – 55) 300 (41 – 55)
Guide
Carrying bars
Lunghezza (n. di piastre)
Lenght (nr. of plates)
mm 125 (7 – 13) 125 (7 – 13) 350 ( 7 – 51) 350 ( 7 – 51) 500 (21-71)
145 (15 – 21) 145 (15 – 21) 550(53 – 75) 550(53 – 75) 1000( >73)
250 (23 – 39) 250 (23 – 39) 650(77-125) 650(77-125)
300 (41 – 55) 300 (41 – 55)
Raccordi standard
Standard connections mm 1” F 1” F 2” M inox 304 2” M inox 304 3” F
Interasse raccordi
Connection distance mm 370/65 370/65 604/145 604/145 850/168
Distanza piastre
Distance between the plates mm 3,1 3,1 3,3 3,3 3,5
Pesi approssimativi ■
Approximate weights kg 18,5+0,27 x n°P. 22,3+0,27 x n°P. 114+0,8 x n°P 140+0,8 x n°P 240+1,23 x n°P
Pressione nominale
Nominal pressure bar 10 16 10 16 16
Pressione di collaudo
Test pressure bar 15 24 15 24 24
Temperatura massima
(con guarnizioni EPDM)
Max. working temperature
(with standard EPDM gaskets)
°C 140 140 140 140 110
Temperatura massima
(con guarnizioni NBR)
Max. working temperature
(with NBR gaskets)
°C 110 110 110 110 110
ATTENZIONE: il calcolo dello scambiatore deve essere vericato da un tecnico specializzato ed autorizzato per considerare le reali caratteristiche dell’impianto.
ATTENTION: the calculation of the heat exchanger has to be veried by a specialized and authorized technician for keeping into account the real characteristics
of the system
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice.
5

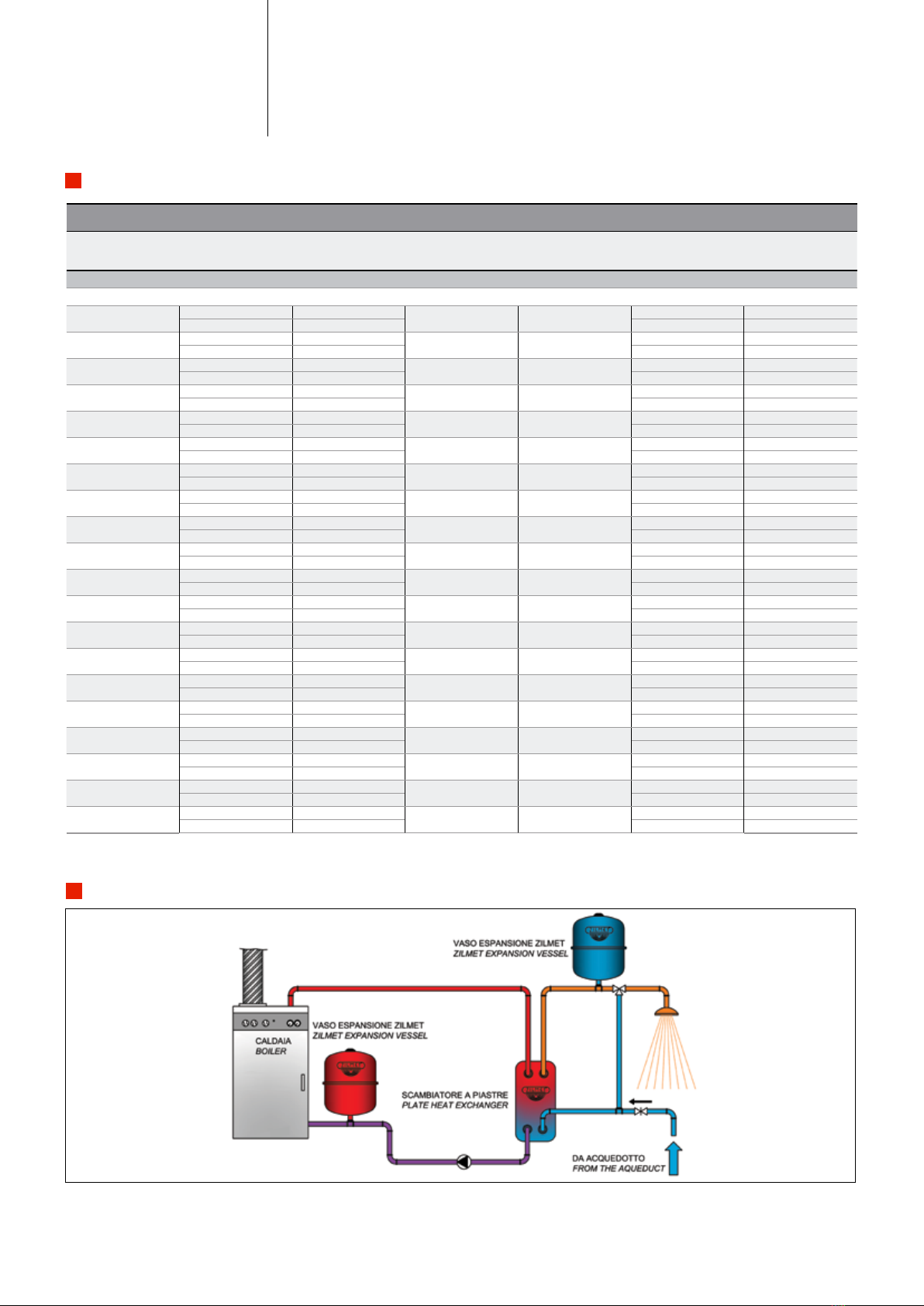

schema di connessione|connecting way
Z2 - Z3- Z4 - ZB 200
schema di connessione|connecting way
ZB 190 - ZB 207 - ZB 250 - ZB 315 - ZB 400 - ZB 450 - ZB 500 - ZB 600 - ZB 700 - ZB 350
Il nostro ufcio tecnico è a completa disposizione per qualsiasi informazione e per la scelta di tipologia di scambiatore più idonea a ogni utilizzo.
Our technical ofce is always at your disposal for any question you may have on how choose the model that best suits your needs.
6

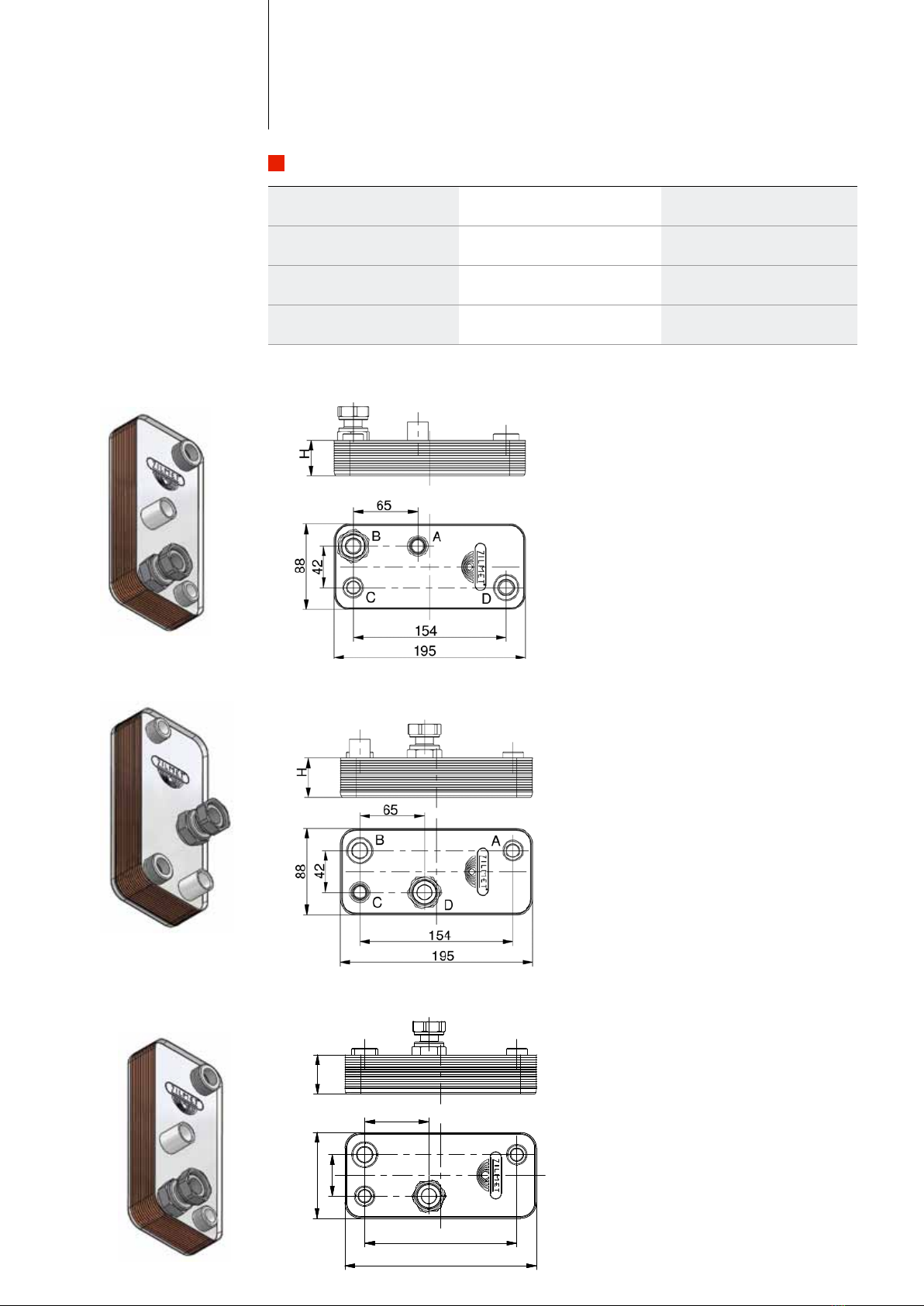

scambiatori saldobrasati |brazed heat exchangers
ZB 190
Applicazioni: per caldaie murali
Applications: for wall boilers
H ■7 + 2,3 x N (mm) Pressione operativa
Working pressure
8 bar A - B
3 bar C - D
N. piastre
Nr. of plates 8 ÷ 40
Diametro dei fori ■
Hole diameter 16 mm Temperatura operativa
Working pressure -10 ÷ 120 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
I*Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Peso ■
Weight 0,219 + 0,043 x N (kg) Circuito secondario
Secondary circuit A - B Raccordi
Connections
O-ring
Filettato / Threaded
N° PIASTRE
N° OF PLATES
MAT. PIASTRE
PLATES MATERIAL
MAT. BRASATURA
BRAZING MATERIAL
RACCORDI
CONNECTIONS
8-40
ACCIAIO INOX 316L
STAINLESS STEEL 316 L
RAME
COPPER
da 1/2" a 3/4"
from 1/2" to 3/4"
7 + 2,3 x N (mm)
A-B 16 (mm)
C-D 18 (mm)
*
0,138 + 0,04 x N
(Kg)
H
DIAMETRO FORI
HOLES DIAMETER
I
PESO
WEIGHT
7 + 2,3 x N (mm)
16 (mm)
*
0,127 + 0,04 x N
(Kg)
N° PIASTRE
N° OF PLATES
MAT. PIASTRE
PLATES MATERIAL
MAT. BRASATURA
BRAZING MATERIAL
RACCORDI
CONNECTIONS
8-40
ACCIAIO INOX 316L
STAINLESS STEEL 316 L
RAME
COPPER
da 1/2" a 3/4"
from 1/2" to 3/4"
8 bar A-B
3 bar C-D
-10/+120°C
C - D
A - B
MASSIMA PRESSIONE DI
ESERCIZIO
MAX. WORKING PRESSURE
TEMPERATURA DI ESERCIZIO
(MIN/MAX)
WORKING TEMPERATURE
CIRCUITO PRIMARIO
PRIMARY CIRCUIT
CIRCUITO SECONDARIO
SECONDARY CIRCUIT
A
B
CD
A
B
CD
H
DIAMETRO FORI
HOLES DIAMETER
I
PESO
WEIGHT
* su specifica esigenza del cliente - based on customer' s request
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES
* su specifica esigenza del cliente - based on customer' s request
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES
MASSIMA PRESSIONE DI
ESERCIZIO
MAX. WORKING PRESSURE
TEMPERATURA DI ESERCIZIO
(MIN/MAX)
WORKING TEMPERATURE
CIRCUITO PRIMARIO
PRIMARY CIRCUIT
CIRCUITO SECONDARIO
SECONDARY CIRCUIT
8 bar A-B
3 bar C-D
-10/+120°C
C - D
A - B
SCAMBIATORI SALDOBRASATI
PER CALDAIE MURALI
ZB BRAZED HEAT EXCHANGERS FOR
WALL HUNG BOILERS
ZB 190
ZB 207
77
190
154
207
77
42
172
I
H
40
H
I
caratteristiche tecniche |technical features
* su specica esigenza del cliente - based on customer’s request
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
H ■7 + 2,3 x N (mm) Pressione operativa
Working pressure
8 bar A - B
3 bar C - D
N. piastre
Nr. of plates 8 ÷ 40
Diametro dei fori ■
Hole diameter
A - B 16 mm
C - D 18 mm
Temperatura operativa
Working pressure -10 ÷ 120 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
I*Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Peso ■
Weight 0,234 + 0,048 x N (kg) Circuito secondario
Secondary circuit A - B Raccordi
Connections
O-ring
Filettato / Threaded
caratteristiche tecniche |technical features
* su specica esigenza del cliente - based on customer’s request
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
scambiatori saldobrasati |brazed heat exchangers
ZB 207
Applicazioni: per caldaie murali
Applications: for wall boilers
7
H ■7 + 2,3 x N (mm) Pressione operativa
Working pressure
8 bar A - B
3 bar C - D
N. piastre
Nr. of plates 8 ÷ 40
Diametro dei fori ■
Hole diameter 16 mm Temperatura operativa
Working pressure -10 ÷ 120 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
I*Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Peso ■
Weight 0,288 + 0,074 x N (kg) Circuito secondario
Secondary circuit A - B Raccordi
Connections
O-ring
Filettato / Threaded
caratteristiche tecniche |technical features
* su specica esigenza del cliente - based on customer’s request
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice

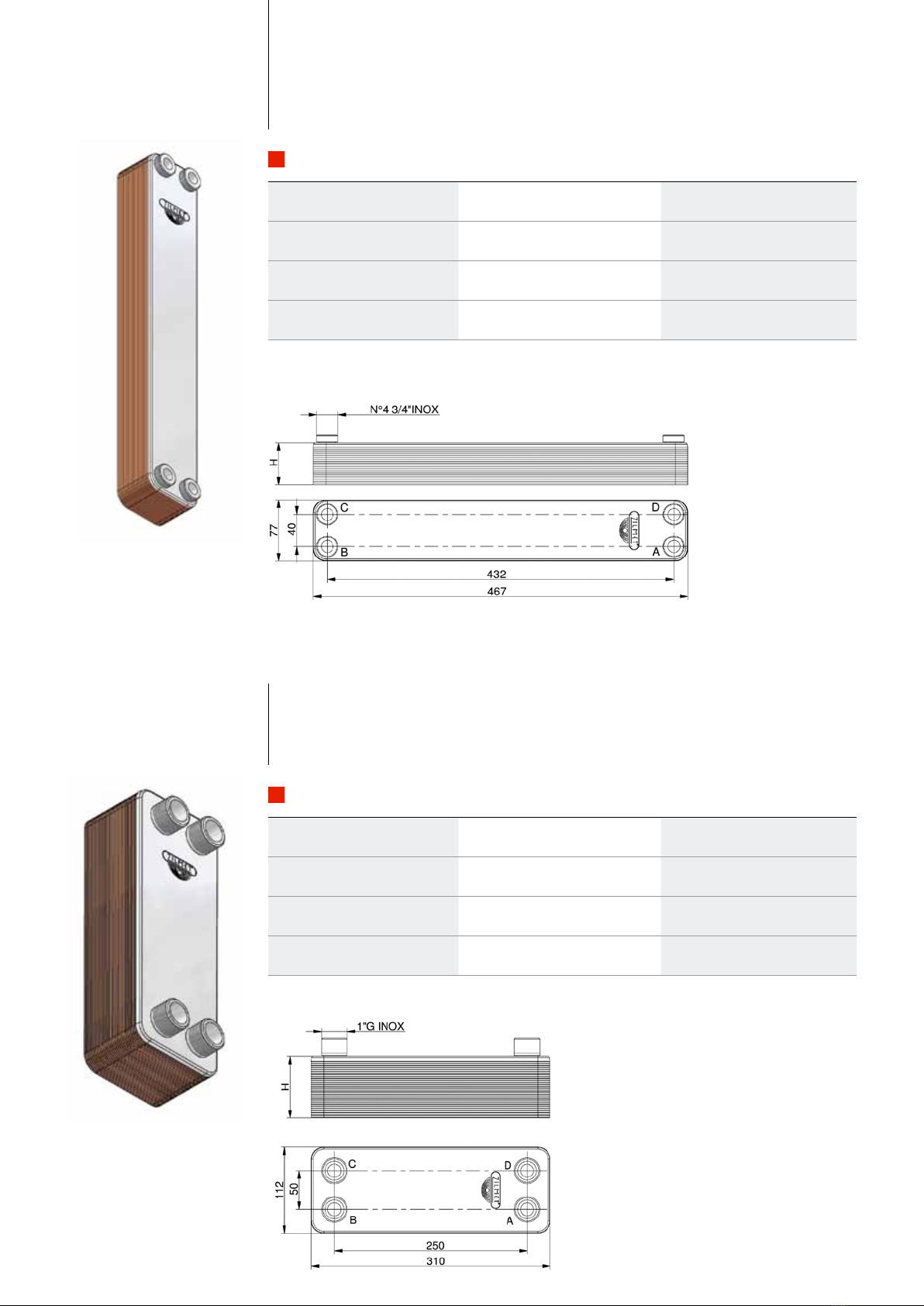

scambiatori saldobrasati |brazed heat exchangers
ZB 315
Applicazioni: per caldaie murali
Applications: for wall boilers
H ■3 + 2,40 x N (mm) Pressione operativa
Working pressure
8 bar D - B
3 bar C - A
N. piastre
Nr. of plates 10 ÷ 40
Diametro dei fori ■
Hole diameter
-
-
Temperatura operativa
Working pressure -10 ÷ 120 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
I*Circuito primario
Primary circuit C - A Materiale brasatura
Brazing material
Rame
Copper
Peso ■
Weight 0,076 + 0,066 x N (kg) Circuito secondario
Secondary circuit D - B Raccordi
Connections
O-ring
Filettato / Threaded
caratteristiche tecniche |technical features
* su specica esigenza del cliente - based on customer’s request
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
usso incrociato |cross ow
ZB 200
Applicazioni: per caldaie murali
Applications: for wall boilers
8
H ■7 + 2,3 x N (mm) Pressione operativa
Working pressure
8 bar D - B
3 bar C - A
N. piastre
Nr. of plates 10 ÷ 40
Peso ■
Weight 0,225 + 0,052 x N (kg) Temperatura operativa
Working pressure -10 ÷ 120 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
Circuito primario
Primary circuit D - B Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit C - A Raccordi
Connections 1/2” ÷ 3/4”
H
PESO
WEIGHT
7 + 2,3 x N (mm)
0,3 + 0,04 x N (Kg)
N° PIASTRE
N° OF PLATES
MAT. PIASTRE
PLATES MATERIAL
MAT. BRASATURA
BRAZING MATERIAL
RACCORDI
SOCKETS
min 10
max 40
ACCIAIO INOX 316L
STAINLESS STEEL 316 L
RAME
COPPER
da 1/2" a 3/4"
from 1/2" to 3/4"
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES
8 bar A-B
3 bar C-D
-10/+120°C
C-D
A-B
MASSIMA PRESSIONE DI
ESERCIZIO
MAX. WORKING PRESSURE
TEMPERATURA DI ESERCIZIO
(MIN/MAX)
WORKING TEMPERATURE
CIRCUITO PRIMARIO
PRIMARY CIRCUIT
CIRCUITO SECONDARIO
SECONDARY CIRCUIT
SCAMBIATORI SALDOBRASATI
PER CALDAIE MURALI
ZB BRAZED HEAT EXCHANGERS FOR
WALL HUNG BOILERS
A
B
CD
A
B
CD
MODELLO BREVETTATO ZB 195 PATENT PENDING
88
65
195
154
H
H
88
42
195
65
154
42
A
B
CD
154
195
42
88H
65
caratteristiche tecniche |technical features
scambiatori saldobrasati |brazed heat exchangers
ZB 195
Applicazioni: per caldaie murali
Applications: for wall boilers
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
9
caratteristiche tecniche |technical features
scambiatori saldobrasati |brazed heat exchangers
ZB
Applicazioni: per usi generici
Applications: for general purposes
La serie di scambiatori saldobrasati ZB, per la loro
particolare costruzione, risulta adatta per numerose
altre applicazioni tra le quali ricordiamo:
•riscaldamento per circuiti a bassa temperatura
•disaccoppiamento circuiti termici
•impianti solari
•riscaldamento piscine
Due to their particular manufacturing our ZB series
braze exchangers can be used for many different
applications, as for example:
•heating systems with low temperature
•de-coupling in thermical systems
•solar systems
•heating systems for swimming pools
caratteristiche tecniche |technical features
H ■7 + 2,3 x N (mm) Pressione operativa
Working pressure
10 bar A - B
5 bar C - D
N. piastre
Nr. of plates 8 ÷ 40
Peso ■
Weight 0,234 + 0,048 x N (kg) Temperatura operativa
Working pressure -10 ÷ 120 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 3/4” G
H ■7 + 2,3 x N (mm) Pressione operativa
Working pressure
10 bar A - B
5 bar C - D
N. piastre
Nr. of plates 8 ÷ 40
Peso ■
Weight 0,288 + 0,074 x N (kg) Temperatura operativa
Working pressure -10 ÷ 120 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 3/4” G
scambiatori saldobrasati |brazed heat exchangers
ZB 315
Applicazioni: per usi generici
Applications: for general purposes
scambiatori saldobrasati |brazed heat exchangers
ZB 207
Applicazioni: per usi generici
Applications: for general purposes
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
10
scambiatori saldobrasati |brazed heat exchangers
ZB 250
Applicazioni: per usi generici
Applications: for general purposes
H ■9 + 2,25 x N (mm) Pressione operativa
Working pressure 30 bar N. piastre
Nr. of plates 10 ÷ 80
Peso ■
Weight 1,4 + 0,120 x N (kg) Temperatura operativa
Working pressure -50 ÷ 200 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 1” G Inox
caratteristiche tecniche |technical features
scambiatori saldobrasati |brazed heat exchangers
ZB 350
Applicazioni: per usi generici
Applications: for general purposes
H ■9 + 2,150 x N (mm) Pressione operativa
Working pressure 30 bar N. piastre
Nr. of plates 8 ÷ 80
Peso ■
Weight 1,3 + 0,11 x N (kg) Temperatura operativa
Working pressure -50 ÷ 200 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 3/4”
caratteristiche tecniche |technical features
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
11
H ■9 + 2,25 x N (mm) Pressione operativa
Working pressure 30 bar N. piastre
Nr. of plates 10 ÷ 80
Peso ■
Weight 2,12 + 0,225 x N (kg) Temperatura operativa
Working pressure -50 ÷ 200 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 1” G inox
caratteristiche tecniche |technical features
* su specica richiesta del cliente sono disponibili i
modelli ZBL 500 con interasse 470/63 e 479/72
* models ZBL 500 with distance between studs 470/63
and 479/72 are available upon request
scambiatori saldobrasati |brazed heat exchangers
ZB 500
Applicazioni: per usi generici
Applications: for general purposes
scambiatori saldobrasati |brazed heat exchangers
ZB 400
Applicazioni: per usi generici
Applications: for general purposes
H ■9 + 2,10 x N (mm) Pressione operativa
Working pressure 30 bar N. piastre
Nr. of plates 10 ÷ 100
Peso ■
Weight 2,82 + 0,286 x N (kg) Temperatura operativa
Working pressure -50 ÷ 200 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 1 1/4” G Inox
caratteristiche tecniche |technical features
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
12

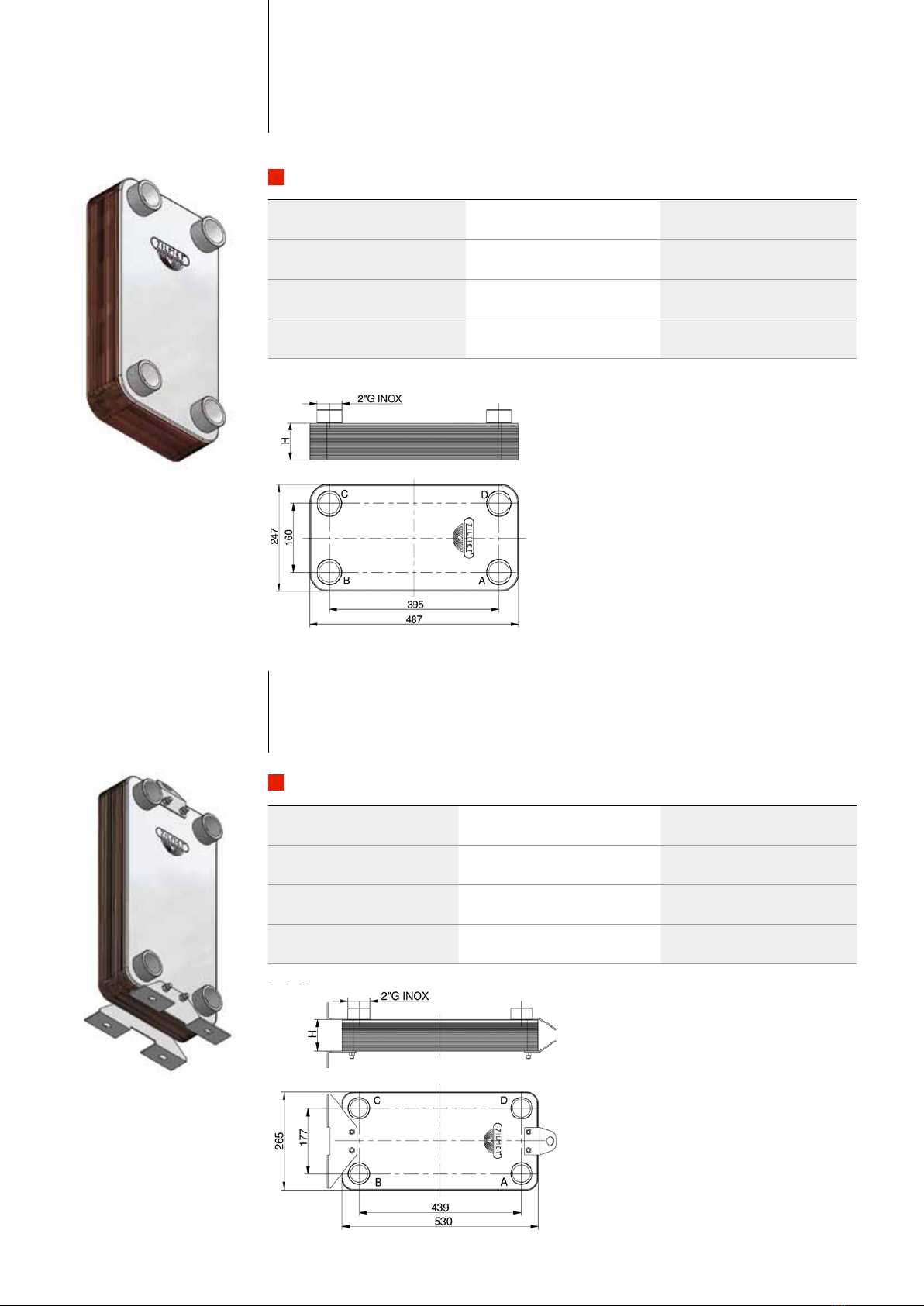

scambiatori saldobrasati |brazed heat exchangers
ZB 600
Applicazioni: per usi generici
Applications: for general purposes
H ■9 + 2,3 x N (mm) Pressione operativa
Working pressure 30 bar N. piastre
Nr. of plates 30 ÷ 100
Peso ■
Weight 8,1 + 0,41 x N (kg) Temperatura operativa
Working pressure -50 ÷ 200 °C Materiale piastre
Plate material
Acciaio inox
Stainless steel
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 2” G Inox
caratteristiche tecniche |technical features
H ■9 + 1,95 x N (mm) Pressione operativa
Working pressure 30 bar N. piastre
Nr. of plates 10 ÷ 150
Peso ■
Weight 4,16 + 0,447 x N (kg) Temperatura operativa
Working pressure -50 ÷ 200 °C Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 2” G inox
caratteristiche tecniche |technical features
scambiatori saldobrasati |brazed heat exchangers
ZB 450
Applicazioni: per usi generici
Applications: for general purposes
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
13
H ■12 + 2,8 x N (mm) Pressione operativa
Working pressure 30 bar N. piastre
Nr. of plates 40 ÷ 200
Peso ■
Weight 16,1 + 0,86 x N (kg) Temperatura operativa
Working pressure -50 ÷ 200 °C Materiale piastre
Plate material
Acciaio inox
Stainless steel
Circuito primario
Primary circuit C - D Materiale brasatura
Brazing material
Rame
Copper
Circuito secondario
Secondary circuit A - B Raccordi
Connections 2 1/2” G inox
caratteristiche tecniche |technical features

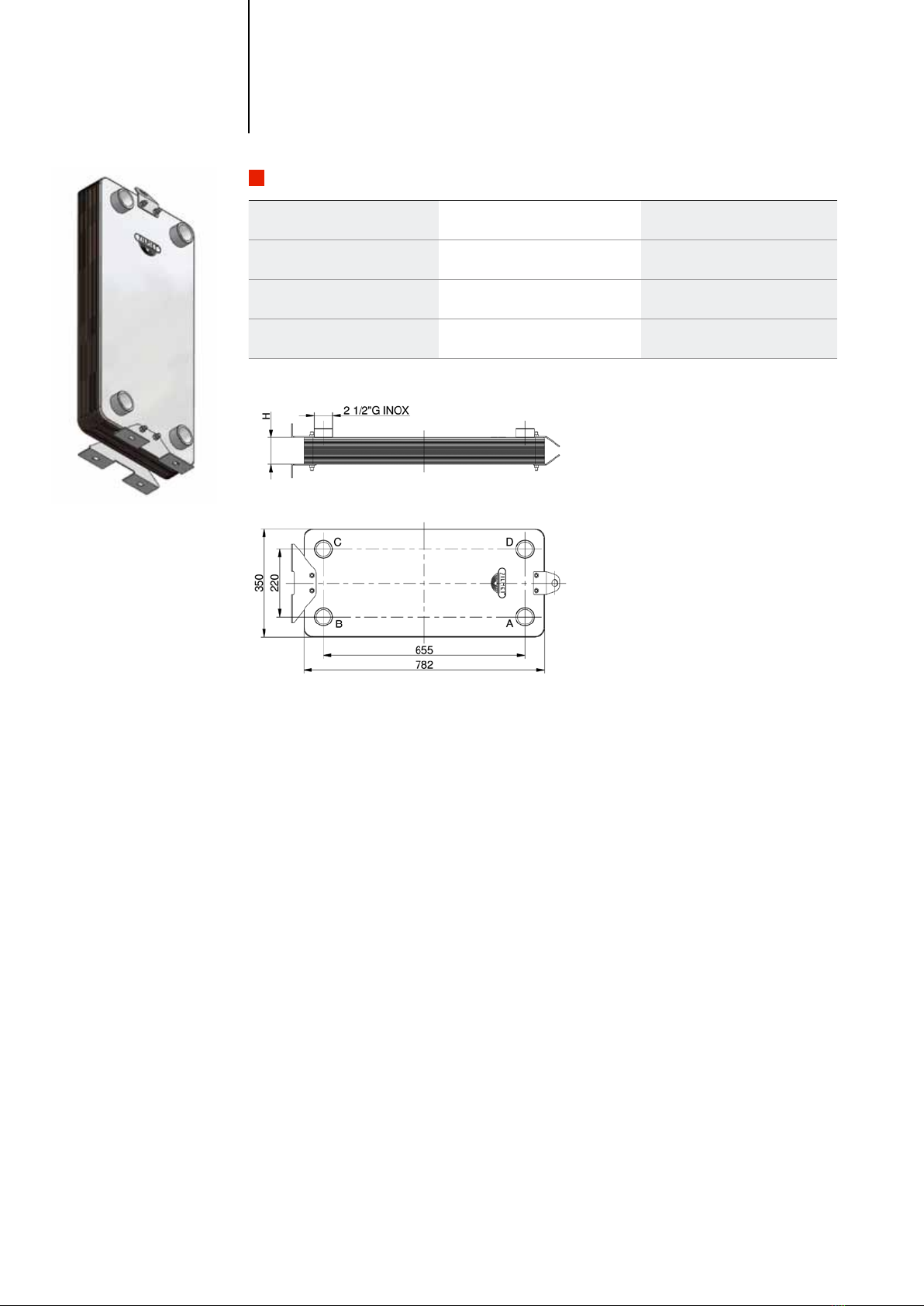

scambiatori saldobrasati |brazed heat exchangers
ZB 700
Applicazioni: per usi generici
Applications: for general purposes
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
14
acqua calda istantanea- tabella di scelta rapida | hot water immediate production - selection table
PRIMARIO - PRIMARY 80 °C - 60 °C SECONDARIO - SECONDARY 12 °C - 50 °C
kCal/h Modello
Model
Piastre
Plates
Portata
Flow rate
Perdita di carico
Pressure drop
Nr. m3/h mH2O / wcm
primario / primary secondario / secondary primario / primary secondario / secondary
20000 ZB 207 10 1,02 0,53 2,4 0,9
Z2 7 1,0 0,4
30000 ZB 207 16 1,53 0,79 2,0 0,7
Z2 7 2,2 0,8
40000 ZB 207 20 2,04 1,06 2,2 0,8
Z2 92,2 0,8
50000 ZB 207 24 2,56 1,32 2,3 0,8
Z2 11 2,2 0,8
60000 ZB 207 30 3,07 1,59 2,1 0,8
Z2 11 3,0 1,0
80000 ZB 250 30 4,09 2,12 2,6 0,9
Z2 15 2,8 1,0
100000 ZB 250 40 5,11 2,65 2,3 0,8
Z2 19 2,6 0,9
125000 ZB 250 50 6,39 3,31 2,3 0,8
Z2 23 2,7 0,9
150000 ZB 250 60 7,67 3,97 2,3 0,8
Z2 27 2,8 1,0
175000 ZB 400 40 8,95 4,64 2,7 1,0
Z3 17 2,8 1,0
200000 ZB 400 50 10,22 5,30 2,3 0,8
Z3 19 2,9 1,0
250000 ZB 450 50 12,80 6,60 3,0 1,0
Z3 23 3,0 1,0
300000 ZB 450 60 15,33 7,95 3,0 1,0
Z3 27 3,1 1,1
350000 ZB 450 80 17,89 9,27 2,3 0,8
Z3 31 3,2 1,1
400000 ZB 450 80 20,45 10,60 3,0 1,0
Z3 33 3,6 1,2
450000 ZB 450 80 23,00 11,92 3,7 1,3
Z3 37 3,6 1,2
500000 ZB 450 100 25,56 13,24 2,9 1,0
Z3 39 3,9 1,4
600000 ZB 450 100 30,67 15,89 4,1 1,4
Z3 45 4,2 1,5
700000 ZB 450 120 35,78 18,54 3,9 1,3
Z3 51 4,4 1,5
800000 ZB 450 150 40,89 21,19 3,3 1,1
Z3 59 4,3 1,5
ESEMPI DI CALCOLO – per casi particolari contattare il nostro ufcio tecnico
EXAMPLE OF CALCULATION – for particular application, please contact our technical ofce
scambiatori a piastre
plate heat exchangers
esempio di applicazione |application example
Z-ZB
Avvertenza: i dati riprodotti in questo documento sono espressione di correlazione sperimentale. Eventuali scostamenti delle prestazioni reali dalle prestazioni dichiarate sono da ricondurre ad incertezza sperimentale,
rispetto alla quale Zilmet declina ogni responsabilità;in ogni caso Zilmet declina ogni responsabilità per i calcoli non effettuati/non vericati da proprio personale tecnico
Warning: the information indicated in the present document is the resultant of experimental correlations. Any possible gaps between the noticed performances and the declared performances that might be observed
is caused by experimental uncertainty. ZILMET declines any responsibility related to these gaps. Zilmet also disclaims all liability for the calculations which are not made and/or veried by the qualied personnel.
15
acqua calda con accumulo - tabella di scelta rapida | hot water production with tank - selection table
scambiatori a piastre
plate heat exchangers
Z-ZB
PRIMARIO - PRIMARY 80 °C - 70 °C SECONDARIO - SECONDARY 59°C - 69 °C
kCal/h Modello
Model
Piastre
Plates
Portata
Flow rate
Perdita di carico
Pressure drop
Nr. m3/h mH2O / wcm
primario / primary secondario / secondary primario / primary secondario / secondary
20000 ZB 207 20 2,05 2,04 2,2 2,2
Z2 92,1 2,2
30000 ZB 207 30 3,07 3,06 2,1 2,2
Z2 13 2,1 2,2
40000 ZB 250 30 4,10 4,08 2,6 2,7
Z2 15 2,7 2,8
50000 ZB 250 40 5,13 5,10 2,3 2,3
Z2 19 2,6 2,6
60000 ZB 250 50 6,15 6,12 2,1 2,1
Z2 23 2,5 2,6
80000 ZB 250 60 8,20 8,16 2,5 2,6
Z2 29 2,7 2,8
100000 ZB 400 50 10,25 10,19 2,3 2,3
Z3 19 2,9 2,9
125000 ZB 450 50 12,81 12,74 3,0 3,0
Z3 23 3,0 3,0
150000 ZB 450 60 15,37 15,29 2,9 3,0
Z3 27 3,1 3,1
175000 ZB 450 80 17,93 17,84 2,3 2,3
Z3 31 3,1 3,2
200000 ZB 450 80 20,49 20,39 2,9 3,1
Z3 35 3,2 3,2
250000 ZB 450 100 25,62 25,49 2,9 3,0
Z3 41 3,5 3,6
300000 ZB 450 120 30,74 30,58 2,9 3,0
Z3 49 3,5 3,6
350000 ZB 450 120 35,87 35,68 3,8 3,9
Z3 55 3,8 3,9
400000 ZB 450 150 40,99 40,78 3,2 3,3
Z3 61 4,0 4,1
450000 ZB 450 150 46,11 45,87 4,0 4,1
Z3 67 4,1 4,2
500000 ZB 700 80 51,24 50,97 4,0 4,1
Z4 65 4,6 4,7
600000 ZB 700 100 61,48 61,17 3,7 3,8
Z4 77 4,6 4,7
700000 ZB 700 100 71,73 71,36 4,9 5,1
Z4 87 4,9 5,0
800000 ZB 700 120 81,98 81,55 4,5 4,6
Z4 93 5,5 5,7
ESEMPI DI CALCOLO – per casi particolari contattare il nostro ufcio tecnico
EXAMPLE OF CALCULATION – for particular application, please contact our technical ofce
esempio di applicazione |application example
Avvertenza: i dati riprodotti in questo documento sono espressione di correlazione sperimentale. Eventuali scostamenti delle prestazioni reali dalle prestazioni dichiarate sono da ricondurre ad incertezza sperimentale,
rispetto alla quale Zilmet declina ogni responsabilità;in ogni caso Zilmet declina ogni responsabilità per i calcoli non effettuati/non vericati da proprio personale tecnico
Warning: the information indicated in the present document is the resultant of experimental correlations. Any possible gaps between the noticed performances and the declared performances that might be observed
is caused by experimental uncertainty. ZILMET declines any responsibility related to these gaps. Zilmet also disclaims all liability for the calculations which are not made and/or veried by the qualied personnel.
16
riscaldamento con caldaia tradizionale - tabella di scelta rapida | traditional boiler heating - selection table
PRMARIO - PRIMARY 80 °C - 65 °C SECONDARIO - SECONDARY 55 °C - 70 °C
kCal/h Modello
Model
Piastre
Plates
Portata
Flow rate
Perdita di carico
Pressure drop
Nr. m3/h mH2O / wcm
primario / primary secondario / secondary primario / primary secondario / secondary
20000 ZB 207 34 1,36 1,36 0,4 0,4
Z2 13 0,5 0,5
30000 ZB 250 20 2,05 2,04 1,6 1,6
Z2 17 0,6 0,6
40000 ZB 250 20 2,67 2,72 2,7 2,8
Z2 23 0,6 0,6
50000 ZB 250 30 3,41 3,40 1,9 1,9
Z2 27 0,6 0,7
60000 ZB 250 30 4,09 4,07 2,6 2,7
Z2 33 0,6 0,6
80000 ZB 250 40 5,46 5,43 2,6 2,6
Z2 41 0,7 0,7
100000 ZB 250 50 6,82 6,79 2,6 2,6
Z3 15 2,2 2,2
125000 ZB 400 40 8,53 8,49 2,5 2,5
Z3 17 2,6 2,6
150000 ZB 400 50 10,24 10,24 2,3 2,3
Z3 19 2,9 2,9
175000 ZB 400 50 11,94 11,89 3,0 3,1
Z3 23 2,6 2,7
200000 ZB 450 60 13,65 13,58 2,4 2,4
Z3 25 2,9 2,9
250000 ZB 450 80 17,06 16,98 2,1 2,2
Z3 31 2,9 2,9
300000 ZB 450 80 20,47 20,37 2,9 3,0
Z3 37 2,9 2,9
350000 ZB 450 100 23,88 23,77 2,6 2,6
Z3 41 3,1 3,2
400000 ZB 450 100 27,29 27,17 3,3 3,4
Z3 45 3,4 3,4
450000 ZB 450 120 30,71 30,56 2,9 3,0
Z3 49 3,6 3,6
500000 ZB 450 120 34,12 33,96 3,5 3,6
Z3 53 3,7 3,8
600000 ZB 450 150 40,92 40,75 3,3 3,3
Z3 63 3,8 3,8
700000 ZB 700 70 47,54 47,54 4,6 4,7
Z4 65 4,0 4,1
800000 ZB 700 80 54,59 54,33 4,6 4,7
Z4 69 4,6 4,7
ESEMPI DI CALCOLO – per casi particolari contattare il nostro ufcio tecnico
EXAMPLE OF CALCULATION – for particular application, please contact our technical ofce
scambiatori a piastre
plate heat exchangers
Z-ZB
esempio di applicazione |application example
Avvertenza: i dati riprodotti in questo documento sono espressione di correlazione sperimentale. Eventuali scostamenti delle prestazioni reali dalle prestazioni dichiarate sono da ricondurre ad incertezza sperimentale,
rispetto alla quale Zilmet declina ogni responsabilità;in ogni caso Zilmet declina ogni responsabilità per i calcoli non effettuati/non vericati da proprio personale tecnico
Warning: the information indicated in the present document is the resultant of experimental correlations. Any possible gaps between the noticed performances and the declared performances that might be observed
is caused by experimental uncertainty. ZILMET declines any responsibility related to these gaps. Zilmet also disclaims all liability for the calculations which are not made and/or veried by the qualied personnel.
17
riscaldamento con caldaia a condensazione - tabella di scelta rapida | condensating boiler heating - selection table
PRMARIO - PRIMARY 50 °C - 40 °C SECONDARIO - SECONDARY 30 °C - 40 °C
kCal/h Modello
Model
Piastre
Plates
Portata
Flow rate
Perdita di carico
Pressure drop
Nr. m3/h mH2O / wcm
primario / primary secondario / secondary primario / primary secondario / secondary
20000 ZB 207 30 2,02 2,02 1,1 1,1
Z2 13 1,1 1,1
30000 ZB 207 40 3,03 3,03 1,3 1,4
Z2 17 1,4 1,4
40000 ZB 250 30 4,05 4,03 2,8 2,9
Z2 21 1,5 1,6
50000 ZB 250 40 5,06 5,04 2,5 2,5
Z2 25 1,7 1,7
60000 ZB 250 50 6,07 6,05 2,3 2,3
Z2 29 1,7 1,8
80000 ZB 250 60 8,09 8,06 2,7 2,8
Z2 37 1,9 1,9
100000 ZB 400 50 10,12 10,08 2,5 2,5
Z3 21 2,5 2,6
125000 ZB 450 50 12,64 12,60 3,2 3,3
Z3 25 2,7 2,8
150000 ZB 450 60 15,17 15,12 3,2 3,3
Z3 29 2,9 3,0
175000 ZB 450 80 17,70 17,64 2,5 2,5
Z3 33 3,0 3,1
200000 ZB 450 80 20,23 20,16 3,1 3,2
Z3 37 3,1 3,2
250000 ZB 450 100 25,29 25,20 3,1 3,2
Z3 45 3,2 3,3
300000 ZB 450 120 30,35 30,24 3,1 3,2
Z3 51 3,5 3,7
350000 ZB 450 150 35,41 35,28 2,7 2,8
Z3 57 3,8 3,9
400000 ZB 450 150 40,46 40,32 3,5 3,6
Z3 65 3,8 3,9
450000 ZB 700 80 45,52 45,36 3,6 3,7
Z3 71 4,0 4,1
500000 ZB 700 80 50,58 50,40 4,4 4,5
Z4 71 4,2 4,3
600000 ZB 700 100 60,70 60,48 4,0 4,2
Z4 81 4,5 4,7
700000 ZB 700 100 70,81 70,56 5,3 5,5
Z4 91 4,9 5,0
800000 ZB 700 120 80,90 80,60 4,9 5,0
Z4 99 5,3 5,5
ESEMPI DI CALCOLO – per casi particolari contattare il nostro ufcio tecnico
EXAMPLE OF CALCULATION – for particular application, please contact our technical ofce
scambiatori a piastre
plate heat exchangers
Z-ZB
esempio di applicazione |application example
Avvertenza: i dati riprodotti in questo documento sono espressione di correlazione sperimentale. Eventuali scostamenti delle prestazioni reali dalle prestazioni dichiarate sono da ricondurre ad incertezza sperimentale,
rispetto alla quale Zilmet declina ogni responsabilità;in ogni caso Zilmet declina ogni responsabilità per i calcoli non effettuati/non vericati da proprio personale tecnico
Warning: the information indicated in the present document is the resultant of experimental correlations. Any possible gaps between the noticed performances and the declared performances that might be observed
is caused by experimental uncertainty. ZILMET declines any responsibility related to these gaps. Zilmet also disclaims all liability for the calculations which are not made and/or veried by the qualied personnel.
18
riscaldamento piscina - tabella di scelta rapida | pool heating - selection table
PRMARIO - PRIMARY 70 °C - 50 °C SECONDARIO - SECONDARY 25 °C - 40 °C
kCal/h Modello
Model
Piastre
Plates
Portata
Flow rate
Perdita di carico
Pressure drop
Nr. m3/h mH2O / wcm
primario / primary secondario / secondary primario / primary secondario / secondary
20000 ZB 207 14 1,02 1,34 1,3 2,3
Z2 7 1,1 1,9
30000 ZB 207 20 1,53 2,01 1,3 2,5
Z2 91,3 2,4
40000 ZB 207 24 2,04 2,69 1,6 2,9
Z2 11 1,5 2,7
50000 ZB 250 30 2,54 3,36 1,1 2,1
Z2 13 1,6 2,9
60000 ZB 250 30 3,05 4,03 1,6 2,9
Z2 17 1,3 2,4
80000 ZB 250 40 4,07 5,37 1,6 2,9
Z2 21 1,5 2,7
100000 ZB 250 50 5,09 6,71 1,6 2,9
Z2 25 1,6 2,9
125000 ZB 400 40 6,36 8,39 1,5 2,8
Z3 17 1,6 2,9
150000 ZB 400 50 7,63 10,07 1,4 2,6
Z3 21 1,4 2,6
175000 ZB 400 60 8,90 11,75 1,3 2,4
Z3 23 1,6 2,9
200000 ZB 450 60 10,18 13,43 1,5 2,7
Z3 27 1,5 2,8
250000 ZB 450 80 12,72 16,78 1,3 2,4
Z3 33 1,6 2,9
300000 ZB 450 80 15,26 20,14 1,8 3,3
Z3 37 1,7 3,2
350000 ZB 450 100 17,81 23,50 1,6 2,9
Z3 43 1,7 3,2
400000 ZB 450 100 20,35 26,86 2,0 3,7
Z3 49 1,7 3,2
450000 ZB 450 120 22,89 30,21 1,8 3,3
Z3 53 1,9 3,4
500000 ZB 450 120 25,44 33,57 2,1 3,8
Z3 57 2,0 3,6
600000 ZB 450 150 30,53 40,28 2,0 3,6
Z3 65 2,2 4,0
700000 ZB 700 80 35,61 47,00 2,2 4,0
Z4 67 2,3 4,3
800000 ZB 700 100 40,70 53,71 1,8 3,4
Z4 75 2,4 4,4
ESEMPI DI CALCOLO – per casi particolari contattare il nostro ufcio tecnico
EXAMPLE OF CALCULATION – for particular application, please contact our technical ofce
scambiatori a piastre
plate heat exchangers
Z-ZB
esempio di applicazione |application example
Avvertenza: i dati riprodotti in questo documento sono espressione di correlazione sperimentale. Eventuali scostamenti delle prestazioni reali dalle prestazioni dichiarate sono da ricondurre ad incertezza sperimentale,
rispetto alla quale Zilmet declina ogni responsabilità;in ogni caso Zilmet declina ogni responsabilità per i calcoli non effettuati/non vericati da proprio personale tecnico
Warning: the information indicated in the present document is the resultant of experimental correlations. Any possible gaps between the noticed performances and the declared performances that might be observed
is caused by experimental uncertainty. ZILMET declines any responsibility related to these gaps. Zilmet also disclaims all liability for the calculations which are not made and/or veried by the qualied personnel.
19
involucro di isolamento |insulation box
PVC insulation Modello
Model
Misure (lxhxp) mm
Measures (lxhxp) mm
Codice
Code
ZB 400 no a 40 piastre
ZB 400 till 40 plates
ZB 400 20-30-40
piastre - plates 535x255x175 381Z400401
ZB 400 no a 60 piastre
ZB 400 till 60 plates
ZB 400 50-60
piastre - plates 535x255x265 381Z400601
ZB 450 no a 50 piastre
ZB 450 till 50 plates
ZB 450 20-30-40-50
piastre - plates 606x336x219 381Z450501
ZB 450 no a 80 piastre
ZB 450 till 80 plates
ZB 450 60-80
piastre - plates 605x340x312 381Z450801
ZB 450 no a 120 piastre
ZB 450 till 120 plates
ZB 450 100-120
piastre - plates 615x348x414 381Z451201
ZB 450 no a 200 piastre
ZB 450 till 200 plates
ZB 450 150-200
piastre - plates 602x338x599 381Z452001
ZB 600 no a 50 piastre
ZB 600 till 50 plates
ZB 600 30-40-50
piastre - plates 610x340x225 381Z600501
ZB 600 no a 80 piastre
ZB 600 till 80 plates
ZB 600 60-80
piastre - plates 610x340x320 381Z600801
ZB 600 no a 120 piastre
ZB 600 till 120 plates
ZB 600 100-120
piastre - plates 610x340x405 381Z601201
Temperatura no a 130°C - Temperature up to 130°C
EPP insulation Modello
Model
Misure (lxhxp) mm
Measures (lxhxp) mm
Codice
Code
ZB 190 no a 20 piastre
ZB 190 till 20 plates
ZB 190 10-16-20
piastre - plates 265x135x110 381Z190202
ZB 190 no a 40 piastre
ZB 190 till 40 plates
ZB 190 30-40
piastre - plates 265x135x155 381Z190402
ZB 207 no a 20 piastre
ZB 207 till 20 plates
ZB 207 10-16-20
piastre - plates 265x135x110 381Z207202
ZB 207 no a 40 piastre
ZB 207 till 40 plates
ZB 207 30-40
piastre - plates 265x135x155 381Z207402
ZB 250 no a 30 piastre
ZB 250 till 30 plates
ZB 250 10-20-30
piastre - plates 375x170x140 381Z250302
ZB 250 no a 60 piastre
ZB 250 till 60 plates
ZB 250 40-50-60
piastre - plates 375x170x215 381Z250602
ZB 315 no a 30 piastre
ZB 315 till 30 plates
ZB 315 10-20-30
piastre - plates 375x135x140 381Z315302
ZB 315 no a 60 piastre
ZB 315 till 60 plates
ZB 315 40-50-60
piastre - plates 375x135x215 381Z315602
ZB 350 no a 40 piastre
ZB 350 till 40 plates
ZB 350 20-30-40
piastre - plates 521x131x150 381Z350402
ZB 350 no a 80 piastre
ZB 350 till 80 plates
ZB 350 50-60-80
piastre - plates 521x131x235 381Z350802
ZB 500 no a 30 piastre
ZB 500 till 30 plates
ZB 500 10-14-20-24-30
piastre - plates 585x180x145 381Z500302
ZB 500 no a 60 piastre
ZB 500 till 60 plates
ZB 500 40-50-60
piastre - plates 585x180x220 381Z500602
Temperatura no a 110°C - Temperature up to 110°C
raccomandati per tutti i modelli Zilmet |recommended for any Zilmet models
Headquarters
Via del Santo, 242 - 35010 Limena (PD) - Italy
Tel. +39 049 7664901 • Fax +39 049 767321
www.zilmet.com
Production plants - Italy
Limena (PD) Via del Santo, 242
Via Visco, 2 • Via Colpi, 30
Via Tamburin, 15/17
Bagnoli di Sopra (PD) - Via V Strada, 21/23
Branches
Zilmet Deutschland GmbH
www.zilmet.de
Zilmet USA
www.zilmetusa.com
F_Zilmet_Scambiatori - Heat exchangers_IT_UK_02.2016_REV.04 Con riserva di modiche tecniche - We reserve the right to change technical specications without notice 2016©Zilmet
This manual suits for next models
13
Table of contents
Other Zilmet Industrial Equipment manuals
