Zipper Mowers ZI-HDS 8L User manual

DE
ORIGINAL BETRIEBSANLEITUNG
HAND-DRUCKPRÜHER
EN
OPERATION MANUAL
PRESSURE SPRAYER
ZI-HDS 8L
EAN: 9120039230184
DE
Betriebsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen und
beachten!
EN
Read the operation manual
carefully before first use.
Edition: 27.02.2014–Revision 00 –CEC –DE/EN

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 2
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 2
1INHALT / INDEX
2VORWORT 4
3SICHERHEITSZEICHEN / SAFETY SIGNS 5
4TECHNIK 6
4.1 Komponenten ...................................................................................................... 6
4.2 Technische Daten ................................................................................................ 6
5SICHERHEIT 7
5.1 Bestimmungsmäßige Verwendung ...................................................................... 7
5.2 Unzulässige Verwendung .................................................................................... 7
5.3 Sicherheitshinweise ............................................................................................ 8
6BETRIEB 9
6.1 Zusammenbau ..................................................................................................... 9
6.2 Betriebshinweise ................................................................................................. 9
6.3 Bedienung ........................................................................................................... 9
7WARTUNG 11
7.1 Entsorgung ........................................................................................................ 11
8FEHLERBEHEBUNG 12
9PREFACE 13
10 TECHNIC 14
10.1 Components ............................................................................................. 14
10.2 Technical Details ...................................................................................... 14
11 SAFETY 15
11.1 Intended Use ........................................................................................... 15
11.2 Prohibited use.......................................................................................... 15
11.3 Security instructions ................................................................................ 16
12 OPERATION 17
12.1 Assembly ................................................................................................. 17
12.2 Operation instructions ............................................................................. 17
12.3 Operation ................................................................................................. 17

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 3
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 3
13 MAINTENANCE 19
13.1 Disposal ................................................................................................... 19
14 TROUBLE SHOOTING 20
15 ERSATZTEILE / SPARE PARTS 21
15.1 Ersatzteilbestellung / spare parts order .................................................. 21
16 GEWÄHRLEISTUNG 24
17 WARRANTY GUIDELINES 25
18 PRODUKTBEOBACHTUNG 26

VORWORT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 4
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 4
2VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des Hand-Drucksprühers ZI-HDS 8L.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie
für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden
wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können
Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns
bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2014
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und
Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8
A-4707 Schlüsslberg
Tel.: [phone]
Fax: [phone]
Mail: [email protected]

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 5
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 5
3SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die
Nichtbeachtung der Vorschriften und Hinweise zum Einsatz des
Erdbohrers kann zu schweren Personenschäden und tödliche
Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied
on the machine as well as ignoring the security and operating
instructions can cause serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und
machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance
manual carefully and get familiar with the controls in order to
use the machine correctly and to avoid injuries and machine
defects.
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Allgemeiner Hinweis
EN
General note
DE
Nur geschultes Personal!
EN
Only trained staff!
DE
Leicht entflammbar!
EN
Highly flammable!
DE
Giftige Stoffe!
EN
Toxic substances!

TECHNIK
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 6
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 6
4TECHNIK

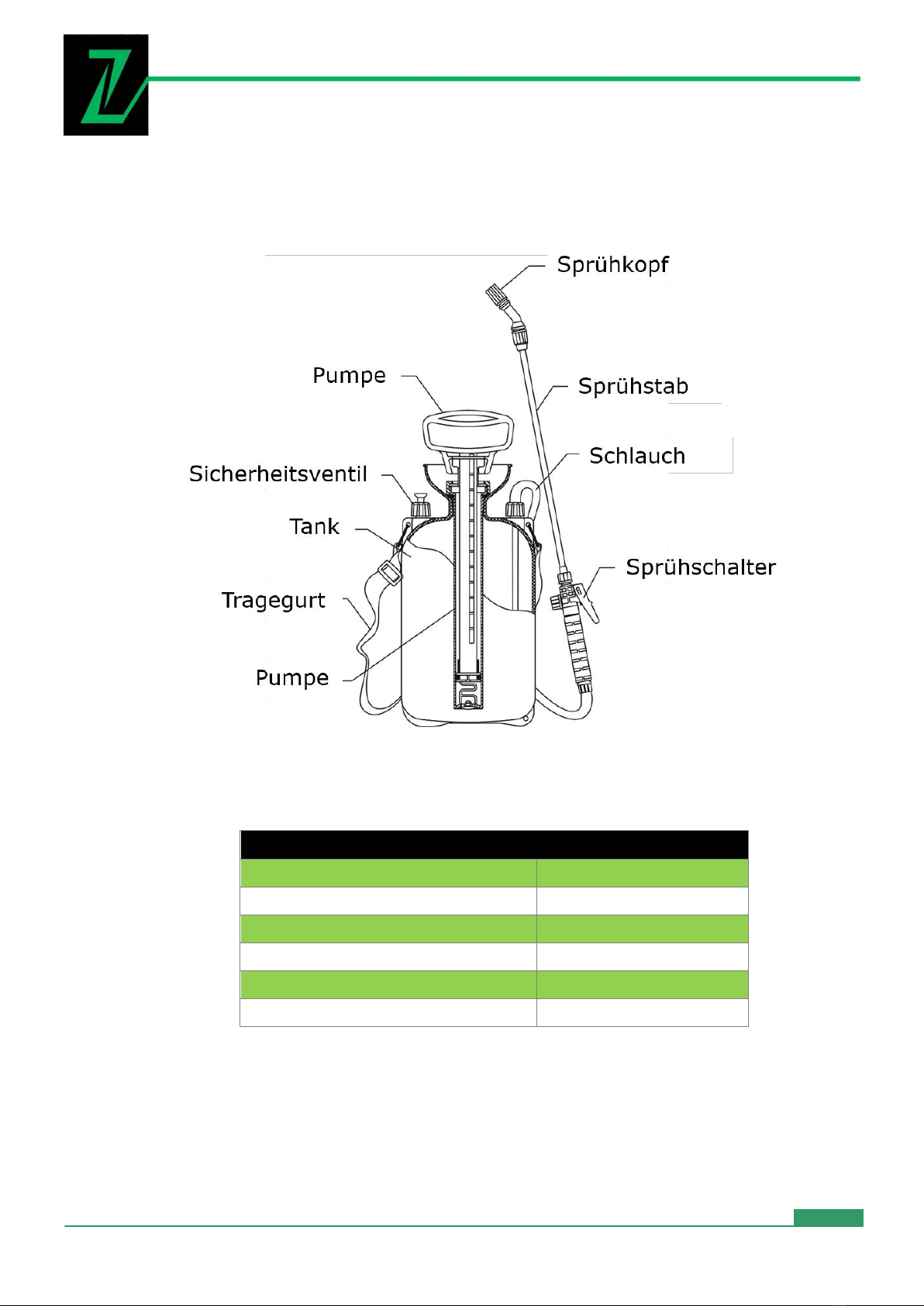

4.1 Komponenten
4.2 Technische Daten
ZI-HDS 8L
Tankvolumen:
8Liter
Gewicht (voll):
9,3kg
Arbeitsdruck:
1-3bar
Pumphub:
150mm
Durchflussmenge:
0,35l/min (2bar)
Größe:
Ø180x385mm

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 7
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 7
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Zum Sprühen von Pflanzenschutzmittel und anderen Chemikalien in den vorgeschriebenen
Konzentrationen im Außenbereich.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung
oder Garantieleistung.
5.2 Unzulässige Verwendung
Personen, die unter Erschöpfung, Müdigkeit schlechter Gesundheit oder Pestizidallergie
leider oder schwanger sind, dürfen nicht mit Pestiziden arbeiten. Direkt nach dem Sprühen
ist Alkoholgenuss untersagt.
Verwenden Sie keine starken Säuren, stark alkalihaltigen Stoffe, oder andere starke
Lösungen. Verwenden Sie keine hochgiftigen oder sehr langlebigen Pestizide für Gemüse,
Fruchtbäume, etc. Achten Sie darauf, dass die Zeit bis zur Ernste nach der Behandlung mit
Pestiziden ausreichend lang ist.
Halten Sie sich beim Sprühen von Wärmequellen fern und vermeiden Sie zu langes
Arbeiten in starkem Sonnenschein.
Lassen Sie den Sprüher nicht unbeaufsichtigt an öffentlichen Plätzen stehen, um die
öffentliche Sicherheit nicht zu gefährden.

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 8
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 8
5.3 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende
Hinweise UNBEDINGT zu beachten:
Lesen Sie diese Anleitung ganz durch und befolgen Sie die Anweisungen
betreffend Bedienung und Sicherheit.
Spritzen Sie nie auf Menschen oder Tiere. Arbeiten Sie nie gegen den
Wind.
Reparaturen oder Veränderungen am Behälter sind nicht zulässig
Das Sicherheitsventil darf nicht unwirksam gemacht werden
Lassen Sie den Sprüher nicht unter Druck zu lange direkter
Sonneneinstrahlung ausgesetzt
Lagerung:
Lagern Sie den Sprüher an einem trockenem Ort, außerhalb der
Reichweite von Kinder
Schützen Sie den Sprüher vor Frost
Vor Lagerung Druck ablassen, Inhalt leeren und Sprüher reinigen
Beim Arbeiten mit dem Sprüher geeignete Schutzausrüstung
(Schutzhandschuhe, Schutzbrille, ) tragen
Reinigen Sie nach Gebrauch die Schutzausrüstung und sich selbst
Der Sprüher darf nur vom eingeschulten Fachpersonal bedient werden.
Unbefugte, insbesondere Kinder und nicht eingeschulte Personen sind
vom Sprüher fern zu halten!
Lagern Sie Chemikalien außerhalb der Reichweite von Kindern. Bei der
Entsorgung von Chemikalien halten Sie sich an die Vorgaben des
Herstellers
Nach Kontakt mit Chemikalien Haut: sofort mit Wasser spülen
Vermeiden Sie Zündquellen in der Umgebung, wenn Sie brennbare
Flüssigkeiten sprühen
Blasen Sie Düsen oder Ventile niemals mit dem Mund durch

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 9
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 9
6BETRIEB
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile (siehe auch Kapitel 4.1) in Ordnung sind.
Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition.
Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung
unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
6.1 Zusammenbau
Der Sprüher wird betriebsbereit ausgeliefert. Sie müssen
nur noch den Sprühstab wie abgebildet auf den Halter
stecken und die Spannmutter festziehen.
6.2 Betriebshinweise
H I N WE I S
Chemikalien sollten nicht wärmer als 40°C werden
Probieren Sie vor dem Sprühen mit Chemikalien den Sprüher zuerst
mit klarem Wasser aus um ein Auslaufen von Chemikalien zu
verhindern.
Die Vorbereitung von Chemikalien sollte den Vorgaben des Herstellers
folgen. Unautorisierte Veränderung der Verdünnungsrate ist
verboten!
Wechseln Sie nach dem Arbeiten Ihre Kleidung und waschen sie
gefährdete Körperteile (wie z.B. Hände und Gesicht). Nach dem
Arbeiten mit hochtoxischen Chemikalien ist eine Dusche erforderlich,
um die Sicherheit zu gewährleisten.
6.3 Bedienung
1. Tank öffnen:
Zum Befüllen des Tanks drehen Sie den
Pumpenhandgriff gegen den Uhrzeigersinn
und ziehen Sie die Pumpe heraus
2. Tank befüllen:
Befüllen Sie den Tank bis zur
vorgeschriebenen Menge und setzen Sie die
Pumpe wieder ein.

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 10
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 10

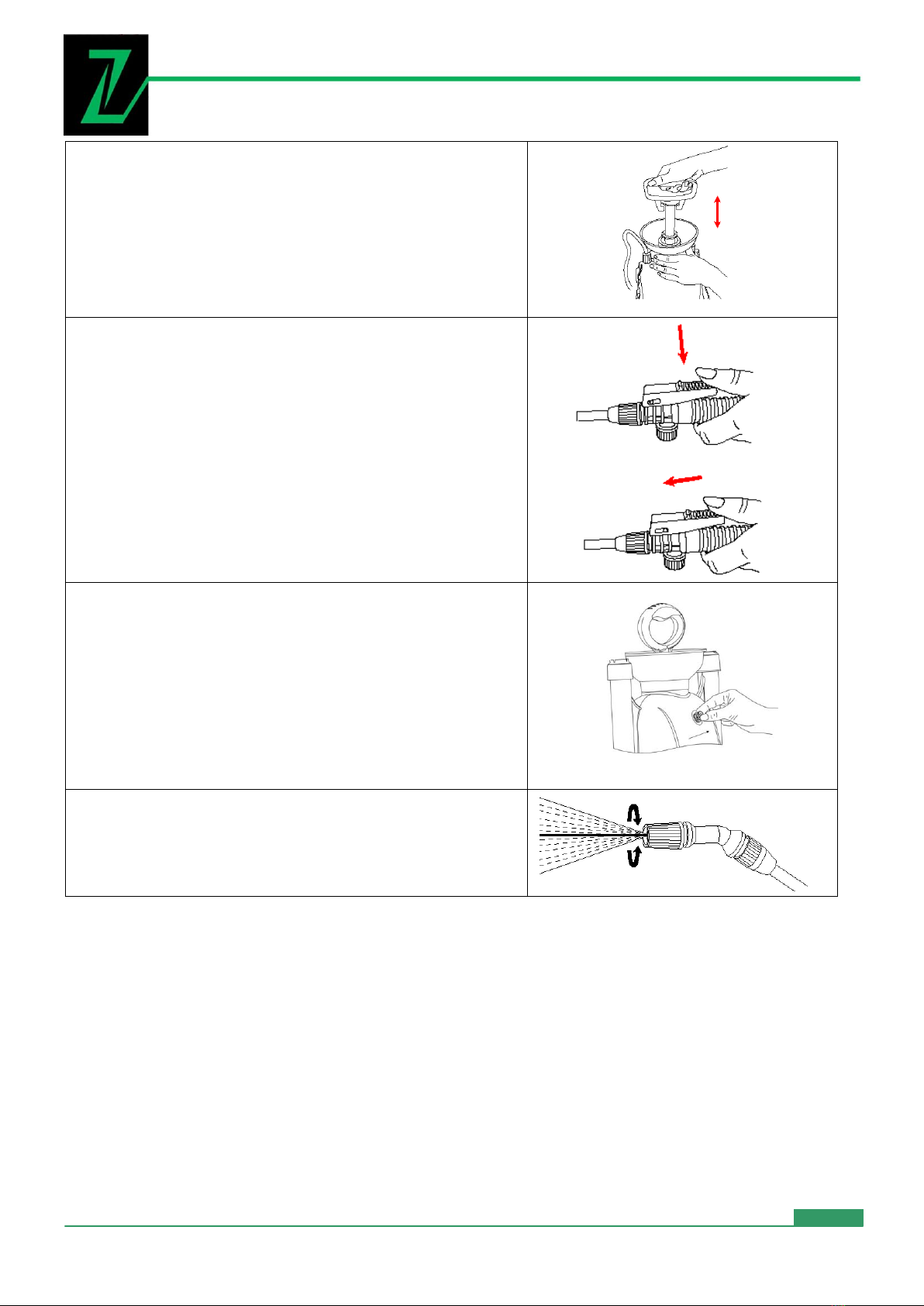

3. Druck aufbauen:
Führen Sie den unteren Teil des Griffs in den
Tankdeckel und ziehen Sie die Pumpe fest.
Ziehen Sie diese wieder nach oben und
pumpen Sie gleichmäßig und vertikal. (Gehen
Sie sicher, dass der Sprühschalter geschlossen
ist). Nachdem der Druck im Tank groß genug
ist, können Sie sprühen. Punkt- oder
Flächenspritzen möglich.
4. Sprühmodus einstellen:
Stoßsprühen: Drücken Sie den
Sprühschalter, solange der Sprühstoß sein
soll.
Dauersprühen: Drücken Sie den
Sprühschalter und schieben Sie die Sperre
nach vorne. Zum Ausschalten Sperre wieder
zurückschieben
5. Bedienung des Überdruckventils: Wenn ein
knisterndes Geräusch von dem Ventil zu hören
ist, deutet dies darauf hin, dass es den max.
Druck erreicht hat. Pumpen ist nicht mehr
vonnöten. Beachten Sie: Wenn trotz
Sprühens der Druck im Tank nicht schwächer
wird, sollten Sie den Druck ablassen, bevor
Sie die Pumpe herausziehen. Dies machen Sie,
indem Sie entweder den Sprühschalter
gedrückt halten oder das Überdruckventil
öffnen
6. Sprühkopf einstellen:
Durch Drehen des Sprühkopfes wird der
Sprühstrahl verändert

WARTUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 11
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 11
7WARTUNG
Nach der Benutzung Sprüher waschen.
Innen mit Hochdruck behandeln bis die
Ableitung sauber ist.
Beachten Sie:
Benutzen Sie niemals ein hartes Objekt, um
Rückstände im Sprühloch zu entfernen. Den
O-Ring des Sprühkopfes nach dem Säubern
mit einem Tropfen Öl schmieren.
Nach Verwendung über 1-2 Monate oder vor
Verwendung nach langer Lagerung, O-Ringe
mit einem Tropfen Öl schmieren.
7.1 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für
Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem
Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet,
Ihre alte fachgerecht zu entsorgen.

FEHLERBEHEBUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 12
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 12
8FEHLERBEHEBUNG
PROBLEM
MÖGLICHER GRUND
MÖGLICHE LÖSUNG
Der Sprüher leckt oder die
Leistung ist schwach
Dichtringe an den
Verbindungen sind lose
oder beschädigt
Der Saugschlauch ist
verstopft
Das Sprühloch ist
verstopft
Tauschen Sie sie aus.
Säubern Sie Ihn
Säubern und reparieren
Sie es
Zu hoher Pumpendruck
Unzureichende
Schmierung des Kolben
O-Rings
Zu hoher Druck im
Tank
Schmieren Sie Ihn
Nicht mehr pumpen.
Kontrollieren Sie das
Überdruckventil auf
Störung. Schmieren Sie
den O-Ring des
Überdruckventils
Zu geringer Pumpendruck
Kolben-O-Ring ist
abgenutzt oder
beschädigt
Wasserdichtung löst
sich
Tauschen Sie den O-
Ring aus
Reparieren Sie die
Dichtung
Es sprüht nur Luft, kein
Wasser
Der Saugschlauch im
Tank löst sich
Befestigen Sie Ihn
H I N WE I S
Nur gründlich gesäuberte Sprüher dürfen zur Reparatur eingesendet werden!

PREFACE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 13
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 13
9PREFACE
Dear Customer!
This manual contains important information and advice for the correct and safe use and
maintenance of the pressure sprayer ZI-HDS 8L.
Following the usual commercial name of the device (see cover) is substituted in this manual with the
name "machine".
The manual is part of the machine and may not be stored separately. Read it profoundly before first
use of the machine and keep it for later reference. When the machine is handed to other persons
always put the manual to the machine.
Please follow the security instructions!
Please read the entire manual, to prevent misunderstandings, machine damage or
even injuries!
Due to continuous development of our products illustrations, pictures might differ slightly.
If you however find errors in this manual, please inform us.
Technical changes excepted!
Copyright law
© 2014
This manual is protected by copyright law –all rights reserved. Especially the reprinting as well as
the translation and depiction of pictures will be prosecuted by law. Court of jurisdiction is the
Landesgericht Linz or the competent court for 4707 Schlüsslberg, AUSTRIA.
Customer Support
ZIPPER MASCHINEN GmbH
Gewerbepark 8
A-4707 Schlüsslberg
Tel.: [phone]
Fax: [phone]
Mail: [email protected]

TECHNIC
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 14
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 14
10 TECHNIC

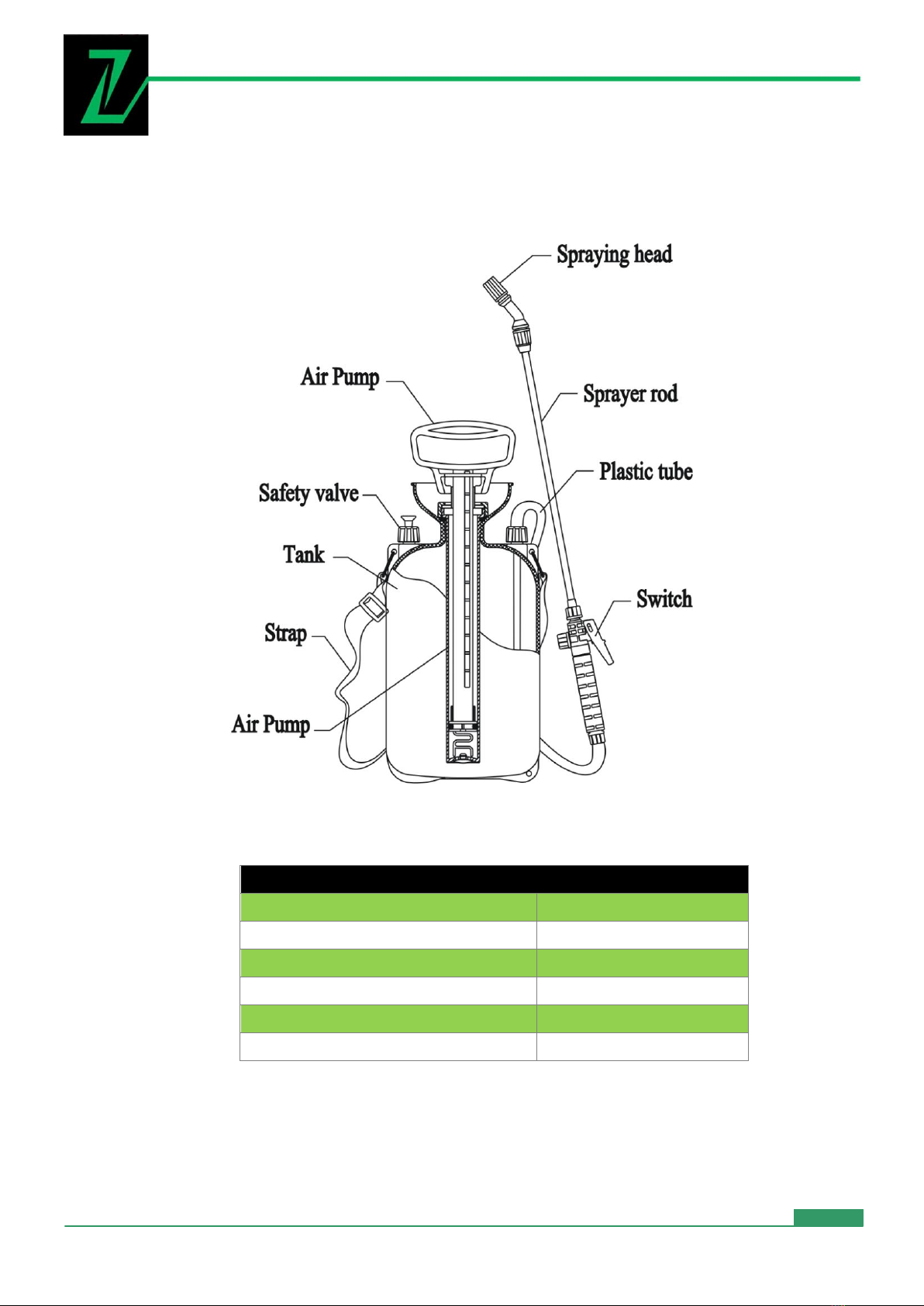

10.1 Components
10.2 Technical Details
ZI-HDS 8L
Tank capacity:
8Liter
Weight (full):
9,3kg
Operation pressure:
1-3bar
Operation stroke:
150mm
Flow rate:
0,35l/min (2bar)
Overall size:
Ø180x385mm

SAFETY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 15
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 15
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly
instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
For horticulture applications flowers and garden plants insect control，cleaning of public places as well
as hygiene and disease control of fowl and livestock houses
Any manipulation of the machine or its parts is a misuse, in this case ZIPPER-Machines and
its sales partners cannot be made liable for ANY direct or indirect damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual risk
factors.
11.2 Prohibited use
Persons affected by fatigue, poor health, injury, pesticide allergy or during pregnancy shall
never engage in pesticide dispensing. Alcohol drinking immediately after the spraying is
prohibited.
Never use strong acid, strong alkaline, and other strong solutions.；Never use highly-toxic
and highly-persistent pesticide for pest control of vegetables, melon crops, fruit trees, tee,
herbal medicines etc. And the harvesting time after pesticide application shall be long
enough.
Keep far away from heat sources and don’t be exposed to strong sunshine.
Don’t keep at a public place unattended. Otherwise, it may endanger public security.

SAFETY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 16
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 16
11.3 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
To avoid malfunction, machine defects and injuries, read the following security instructions!
The locally applicable laws and regulations may specify the minimum age of the operator and limit
the use of this machine!
You are required to read this Manual and follow the instructions for
purpose of proper operation
Never spray at human beings or animals. Never operate against adverse
wind
Repairs or modifications to the tank are not allowed
The safety valve must not be rendered ineffective
Do not leave the sprayer exposed under pressure prolonged direct
sunlight
Don’t keep at a public place unattended. Otherwise, it may endanger
public security
Storage:
The spray should be stored in a dry place indoor out of reach of children
Protect the sprayer before frost
The gas inside the tank shall be released before being put to storage.
Use personal safety equipment: safety goggles, safety gloves,..when
working with the machine
After use clean the protective equipment and yourself
Respectively trained people only and only one person shall operate the
machine.
Do not allow other people, particularly children, to touch the machine or
the cable. Keep them away from your work area.
Disposal of pesticide shall follow the safety instructions furnished by its
manufacturer
In case of inhaling: Immediately leave the poisonous place to a well-
ventilated place to lie down for a rest. In case of intoxication via skin
contact, please rinse with water immediately；In case of ingestion, induce
vomiting with clean water or salt water and go to hospital as soon as
possible
The residual chemical shall be kept in a container instead of being poured
onto the field, ground and rivers. The empty bottles and bags shall either
be collected and sent to the manufacturer for proper disposal or buried a
barren land with deep under-ground water level and small rainfall far
from living areas and water sources.
Away from heat source and avoid exposure to the sun

OPERATION
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 17
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 17
12 OPERATION
Please check the product contents (see capture 10.1) immediately after receipt for any eventual
transport damage or missing parts. Claims from transport damage or missing parts must be placed
immediately after initial machine receipt and unpacking before putting the machine into operation.
Please understand that later claims cannot be accepted anymore
12.1 Assembly
Insert the spray rod into the switch and tighten the
fastening nut
12.2 Operation instructions
NO TI CE
The chemical for application in this Sprayer shall not exceed 40°C
Trial spraying with clean water and a check of tank, hose, spray head
for possible leakage are required prior to operation.
The preparation of chemical shall follow the instructions and formula
furnished by the pesticide manufacturer. Unauthorized altering of the
dilution rate of chemical is prohibited, which may either endanger the
human being and animal, or result in the failure of pest control.
Upon the finish of operation, you shall change clothes and wash those
exposed part of body such as hands and face. In case of highly toxic
pesticide and germicide, a shower after operation is required to
ensure safety.
12.3 Operation
1. Open the tank:
While in operation, hold the handle and press
it down forcedly to move its lower part into
the groove of guide holder. Turn the handle to
dismount the pump set.
2. Fill the tank:
Fill the tank up to the prescribed quantity and
put the pump back on.

OPERATION
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 18
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 18
3. Build up pressure:
Draw the handle out of the groove, and inflate
evenly to add more pressure to the tank. (The
switch here must be turned off). When the
pressure increases, the equipment is ready for
sprinkling by holding the switch handle. You
may choose spot spray, or continuous spray,
and you can regulate the spray nozzle to
improve the quality of atomization depending
on the requirements of different crops.
4. Switch control:
Spotspraying: Push the switch for the time
to spray.
Continual spraying: Press the Switch and
slide the lock forward. Slide back again to turn
off.
5. Safety valve:
If pressure exists in the tank, release it before
removing the air cylinder. You may press the
switch plate or pull the valve stem of the
safety valve to release pressure.
6. Adjust the spraying head:
By rotating the spraying head the spray is
changed

MAINTENANCE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 19
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 19
13 MAINTENANCE
After use, the surface of the Sprayer shall be
washed in an allowed cleaning site; the inner
part should be cleaned with high-pressure
injection till the drainage becomes clean.
Never use a hard object to remove the
impurities inside the spray hole. The O ring of
spray head shall be lubricated after cleaning.
After continuous use for one month or two
months or in case of use after storage for a
long time, it’s inevitable to coat the O-rings of
piston with Vaseline or lubricate of low
viscosity.
13.1 Disposal
Do not dispose the machine in residual waste. Contact your local authorities for information
regarding the available disposal options. When you buy at your local dealer for a
replacement unit, the latter is obliged to exchange your old.

TROUBLE SHOOTING
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at Seite 20
HAND-DRUCKSPRÜHER / PRESSURE SPRAYER ZI-HDS 8Lite 20
14 TROUBLE SHOOTING
PROBLEM
CAUSES
SOLUTIONS
In case of leakage or poor
spraying performance
Seal rings at various
joints may loose or be
damaged.
The switch filter screen
or the small filter
screen at the suction
hose has been blocked.
The spray hole has
been blocked.
Tighten or replace it
Clean it
Clean and repair it.
Extra-high pumping pressure
Poor lubrication of
piston O-ring.
Extra-high pressure in
the tank
Apply grease to the
piston O-ring
Stop boosting. Check
the relief valve for
possible jamming.
Apply grease to the O-
ring of relief valve
Extra-small pumping pressure
Piston O-ring is worn
out or damaged
Water-proof washer
comes off
Replace the piston O-
ring
Repair.
Spray air instead of water
The suction hose in the
tank comes off
Fix it
NO TI CE
Only thoroughly cleaned sprayer may be sent in for repair!
