¢SNABBGUIDE
¢Starta /stänga av radion
• För att starta,vrid PÅ/AV/VOLYM-ratten medurs
och vrid moturs för att stänga av.
¢Volymkontroll
• Vrid PÅ/AV/VOLYM-ratten medurs för att öka volymen
och vrid motsols för att minska volymen.
¢Val av kanal
• Välj önskad kanal med [▲] eller [▼].
Varje tryckning ökar eller minskar
kanalnumret med ett nummer.
• Om du håller ned knappen, ökar eller
minskar kanalnumret fortlöpande.
¢Passningsläge / Mottagning
• Välj önskad kanal med [▲] eller [▼].
• Lysdioden lyser grönt vid mottagning.
• Om lysdioden blinkar grönt betyder det att den som
sänder ej har samma pilotton inställd som du.
Prova att byta pilotton på din radio.
¢Sändning
• Tryck och håll in sändartangenten [PTT].
• Lysdioden lyser rött vid sändning.
• När du talat färdigt, släpp [PTT] för att lyssna.
Radion återgår till passningsläge.
¢Brusspärr (Squelch)
• Tryck och håll inne [SQ] i ca. 3 sekunder tills
“SQUELCH” visas i displayen.
• Tryck [▲] eller [▼] för att välja brusspärrsnivå.
• Tryck kort på [SQ] eller [PTT] för att spara valet.
¢Kanalsökning(Scanning)
• Tryck och håll inne [SC] i ca. 3 sekunder för
att starta kanalsökningen.
• Tryck kort på [SC] eller [PTT] för att
stoppa kanalsökningen.
AV/PÅ/VOLYM
LYSDIOD
[▲] UPP
[▼] NED
Sändarknapp
[PTT]
SQ
SC

SVENSKA
5
¢Pilotton
• Tryck och håll inne [TONE] i ca. 3 sekunder
tills “TONE” blinkar i displayen.
• Välj önskad pilotton med [▲] eller [▼].
• Tryck och håll inne [TONE] i ca 3 sekunder,
eller tryck kort på [PTT] för att spara valet
och återgå till normalläge.
¢Knapplås
• Tryck och håll in lås-knappen i ca 3 sekunder för att låsa.
• Tryck och håll in lås-knappen igen i ca 3 sekunder
för att låsa upp. Symbolen visas i displayen när
knapplåset är aktiverat.
¢FELSÖKNING
[▲] UPP
[▼] NED
TONE
Knapplås
Dålig sändning
Dåligt laddat batteri Ladda eller byt batteriet
Antenn ej åtdragen Dra åt antenn
Antenn avbruten/ trasig Byt antenn
Antennen ligger mot kroppen Ändra radions läge
Fel typ av antenn 31 / 155MHz Byt antenn
Dålig mottagning
Antenn ej åtdragen Dra åt antenn
Antenn avbruten/ trasig Byt antenn
Antennen ligger mot kroppen Ändra radions läge
Fel typ av antenn 31/155MHz Byt antenn
Brusspärren felaktigt inställd Ändra till nivå 1-3
Ingen sändning
Fel kanal inställd Ändra kanal
Fel pilotton inställd Ändra pilotton
Urladdat batteri Ladda eller byt batteriet
Ingen mottagning Fel kanal inställd Ändra kanal
Fel pilotton inställd Ändra pilotton
Snabbladdaren fungerar ej
Trasigt batteri Byt batteri
Nätadaptern trasig Byt nätadapter
Laddkoppen trasig Byt laddkopp

SVENSKA
6
¢INTRODUKTION
Tack för att du valt Zodiac easyHUNT II som din jaktpartner. Läs igenom manualen noggrant innan
du börjar använda radion. Den är inte enbart en användarhandledning för radion, utan innehåller
även många nyttiga tips som kan bidra till längre hållbarhet av batteriet, ökad räckvidd samt
smidigare användning med hjälp av tillbehör.
¢EGENSKAPER
• Liten, lätt och enkel att använda.
• 24 kanaler (svenska jaktkanaler) för Zodiac easyHUNT II 31 MHz
• 13 kanaler (svenska och norska jaktkanaler) för Zodiac easyHUNT II 155 MHz
• 52 st pilottoner (CTCSS) per kanal
• 2200 mAh Lithium-Ion batteri
• Uppfyller IP54 och MIL-810F
¢SÄKERHETSANVISNINGAR
Det är viktigt att du följer nedanstående anvisningar för att uppnå lång livslängd för radion.
• Ha alltid antennen påskruvad vid sändning.
• Se till att batteriet är fulladdat före användning.
• Radion är godkänd för att tåla fukt och vatten, men bör torkas av efter användning i fuktig
väderlek.
• För att uppnå bästa räckvidd bör radion hållas vertikalt framför ansiktet på ca.
10-15 cm avstånd från munnen. Tala tydligt med normalt röstläge.
¢INNEHÅLL I FÖRPACKNINGEN
I kartongen skall det nnas:
1 st radioenhet
1 st batteri
1 st bältesclips
1 st antenn
1 st snabb bordsladdare
1 st adapter
1 st användarmanual.
Skulle något saknas, kontakta din återförsäljare.
¢TILLBEHÖR
Till Zodiac easyHUNT II nns det många olika tillbehör som ger dig möjligheter att utnyttja radion
på bästa sätt, t ex:
Öronmusslor
Headset
Monofoner
Antenner
Batterier
Laddare
Bärsele
Fler tillbehör hittar du på www.zodiac.se.

SVENSKA
7
¢BESKRIVNING AV RADION 1. Av / På / Volymratt
Vrid ratten medurs för att starta radion.
Vrid ratten moturs för att stänga av.
2. Antennkontakt
3. Knapplås
Låser knapparna. Tryck och håll in
knappen i ca 3 sekunder för att låsa. Tryck
igen i ca 3 sekunder för att låsa upp
knapparna. visas när knapplåset är på.
4. Lysdiod
Visar sändning / mottagning:
Röd för sändning. Grön för mottagning.
Blinkande grönt vid fel pilotton.
5. Högtalare
6. Mikrofon
7. Display
8. Upp-knapp.
Bläddrar uppåt i kanallistan.
9. Pilottons-knapp
Tryck och håll inne 3 sek. för att ändra
pilotton.
Välj pilotton med [▲] eller [▼].
Tryck och håll inne 3 sek. igen för att
spara.
10. Ned-knapp.
Bläddrar neråt i kanallistan.
11. Sändartangent (PTT)
Tryck och håll inne knappen för att
sända, släpp den för att lyssna.
12. Brusspärrs-knapp
Tryck och håll inne i ca 3 sek.
för att ändra brusspärren.
Välj nivå med [▲] eller [▼].
Tryck kort igen för att spara.
13. Kanalsökning (Scan).
Tryck och håll inne i ca 3 sek.
för att starta kanalsökningen.
Tryck kort igen för att stoppa kanal-
sökningen.
14. Bältesclips
15. Kontakt för tillbehör
För inkoppling av headset och andra
tillbehör. Använd skyddet för uttaget när
tillbehör ej används.
16. Batteri
5
4
6
7
8
9
10
14
16
11
12
13
2
3
15
1

SVENSKA
8

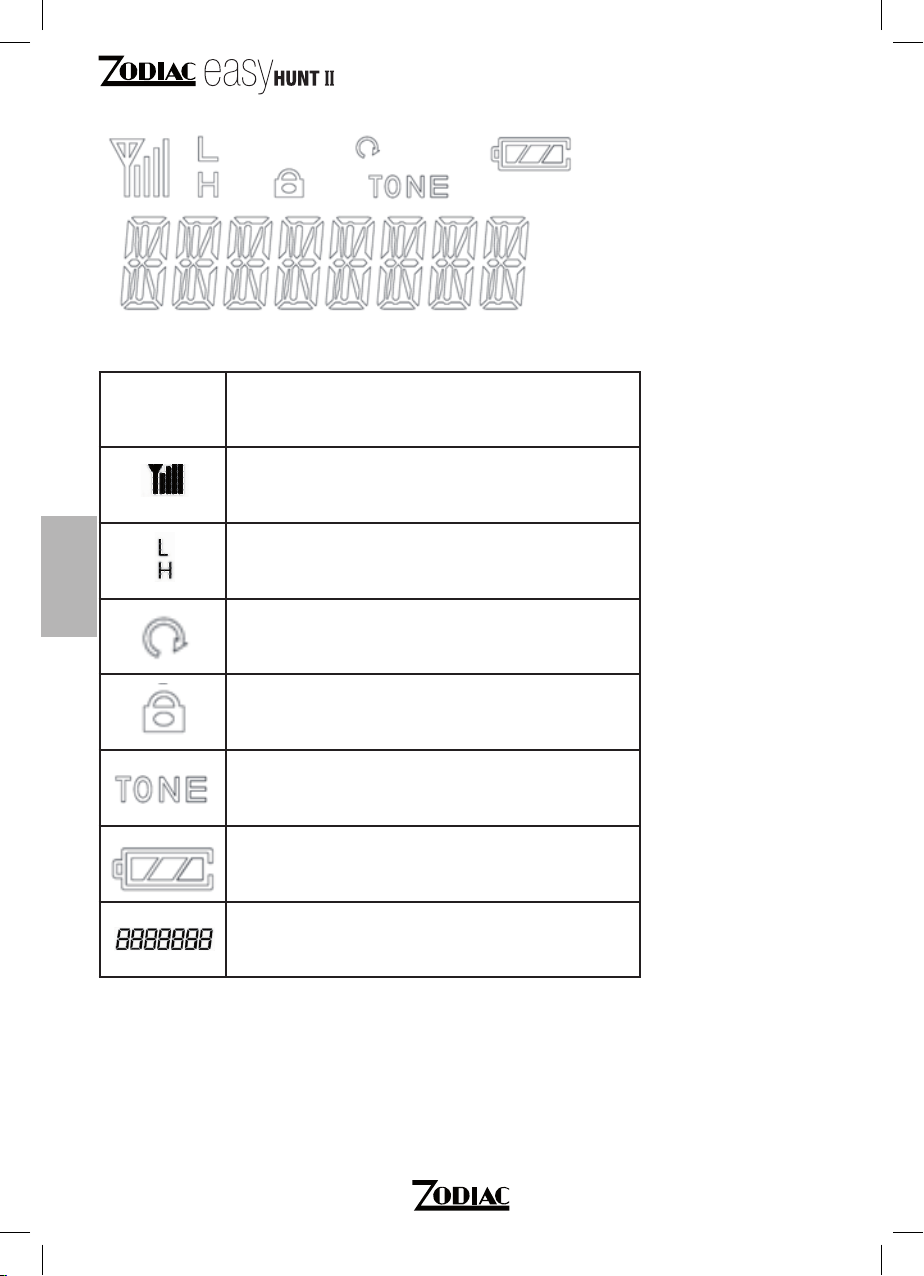

SYMBOL BESKRIVNING
Signalstyrkeindikator
Sändareffekt
(Endast högeffekt möjlig)
Kanalsökning (SCAN)
Knapplås
Pilotton
Batteristatus
Kanalnummer / Kanalnamn
¢BESKRIVNING AV DISPLAYEN

SVENSKA
9
KNAPP BESKRIVNING
[ NED ]
NED-knapp.
Bläddrar nedåt i kanallistan samt väljer pilotton och
brusspärrsnivå.
Pilottons-knapp
Används för att koppla in och ur samt ändra pilotton.
[UPP]
UPP-knapp.
Bläddrar nedåt i kanallistan samt väljer pilotton och
brusspärrsnivå.
Sändartangent (PTT).
Tryck och håll inne knappen för att sända, släpp den för att
lyssna.
[Knapplås]
Knapplås
Knappen på radions top låser alla knappar utom [PTT].
Tryck och håll in knappen i ca 3 sekunder för att låsa.
Tryck igen i ca 3 sekunder för att låsa upp knapparna.
Symbolen visas i displayen när knapplåset är aktiverat.
¢BESKRIVNING AV KNAPPARNA
¢TOP
¢FRONT ¢SIDA
SC
SQ
PTT
TONE
Knapplås

SVENSKA
10
¢BESKRIVNING AVTILLBEHÖRSUTTAGET
Till Zodiac easyHUNT II passar Zodiacs tillbehör med kontakt E.
Dessa tillbehör hittar du på www.zodiac.se
För att ansluta ett tillbehör:

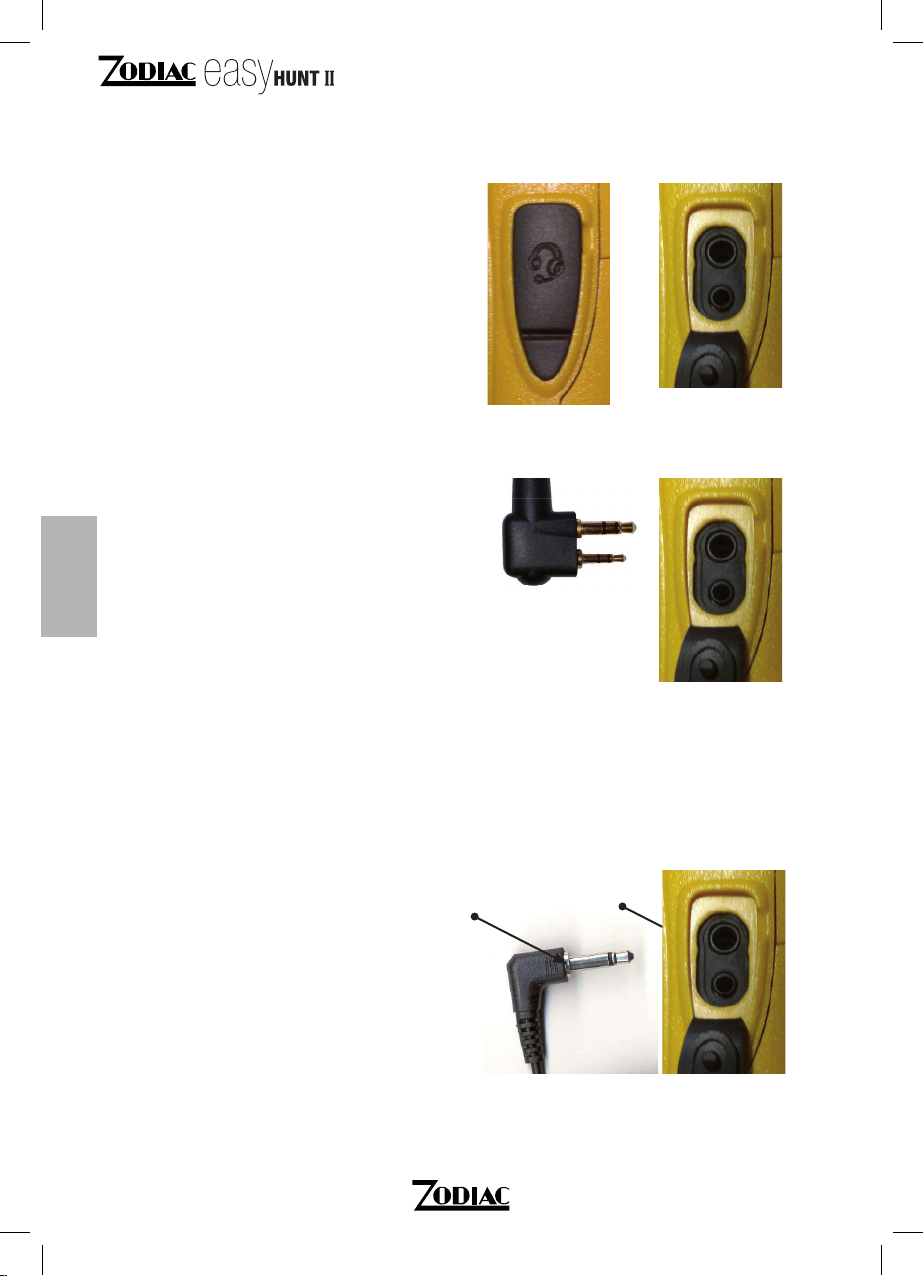

• Lyft skyddet (A) från tillbehörsuttaget
(Bild 1 och 2 )
• Anslut tillbehörets kontakt (Bild 3) till radions tillbehörsuttag (Bild 4)
För att ansluta en öronmussla:
• Anslut öronmusslans kontakt (B) till radions 3,5 mm uttag (C).
(Bild 5 och 6)
Bild 2
Bild 3 Bild 4
B
Bild 1
C
Bild 5
Bild 6
