PLA402 v2
PowerLine Hybrid Adapter
Quick Start Guide
Version 3.05
12/2007
Edition 1
CONTENTS
ENGLISH 2
DEUTSCH 10
ESPAÑOL 20
FRANÇAIS 28
ITALIANO 38
SVENSKA 46

ENGLISH
2
You can use your PLA402 v2s to connect networking products on a home network using
the standard electrical wiring in your house. The PLA402 v2 also allows you to be more
flexible in expanding your network by adding coaxial cable capability. This expands your
HomePlug AV network across the coaxial cables in your building.
To create a secure HomePlug AV network you can use the ENCRYPT button on the rear
panel of the PLA402 v2.

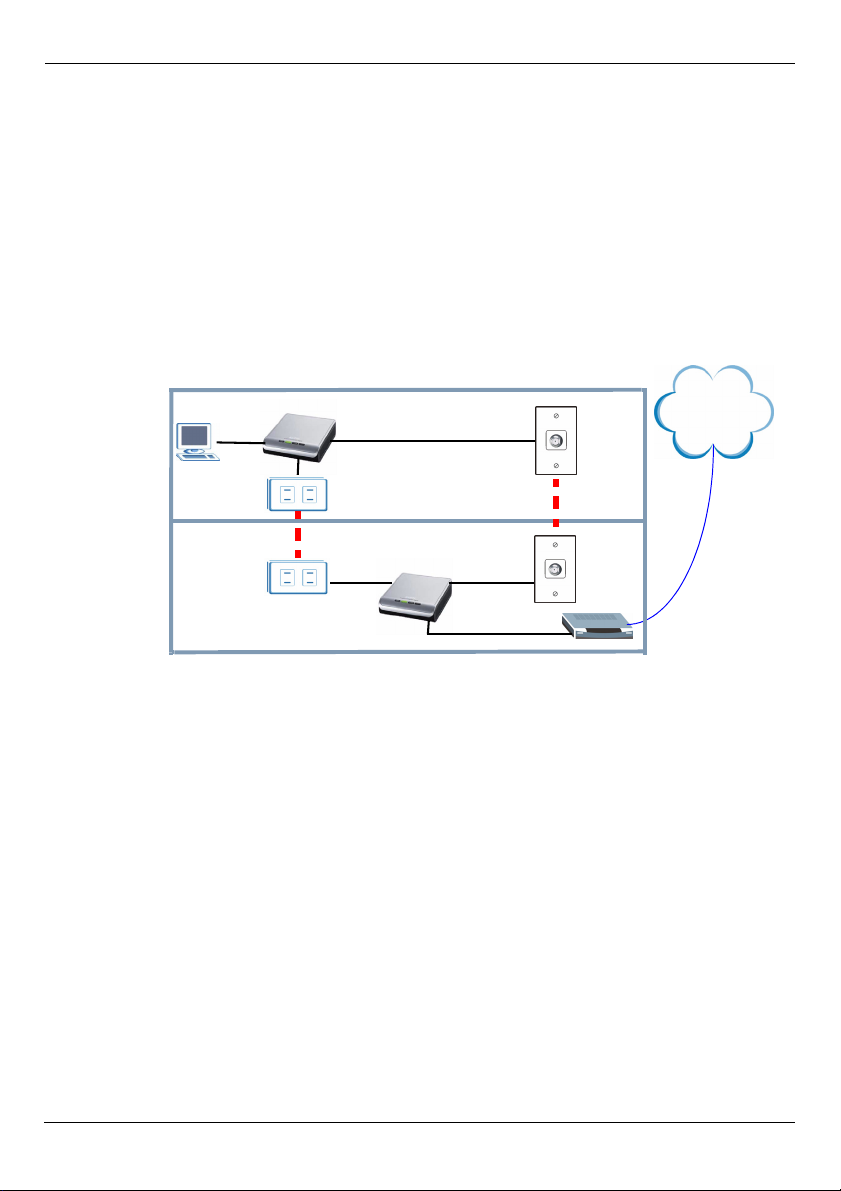

As an example, this Quick Start Guide shows you how to use two PLA402 v2s (Band C) to
connect your computer (A) to a modem (D) on your home network for Internet access. You
can connect other networking products, such as a router or switch, the same way. This
example uses both a powerline connection and coaxial connection.
The coaxial connection offers a greater range than a powerline connection. This makes it
suitable for setting up networks in large areas such as apartment buildings, communities,
hotels and ships.
This Quick Start Guide shows you how to complete the following:
1Connect a PLA402 v2 to a Cable/DSL modem.
2Connect a PLA402 v2 to a computer in your home.
3Use the PLA402 v2’s ENCRYPT button to set up a HomePlug AV secure home
network.
See the User’s Guide on the included CD for details on all of the PLA402 v2’s features. If a
screen does not pop-up when you insert the included CD, use Windows Explorer (My
Computer) to go to the CD-ROM (commonly drive D) and browse for the User’s Guide.
AB
C
D
Internet
ENGLISH

ENGLISH
3
"Your PLA402 v2 is only compatible with HomePlug AV products with the
latest firmware. You can upgrade your other ZyXEL HomePlug AV products
by downloading the latest firmware from the ZyXEL website
(www.zyxel.com).

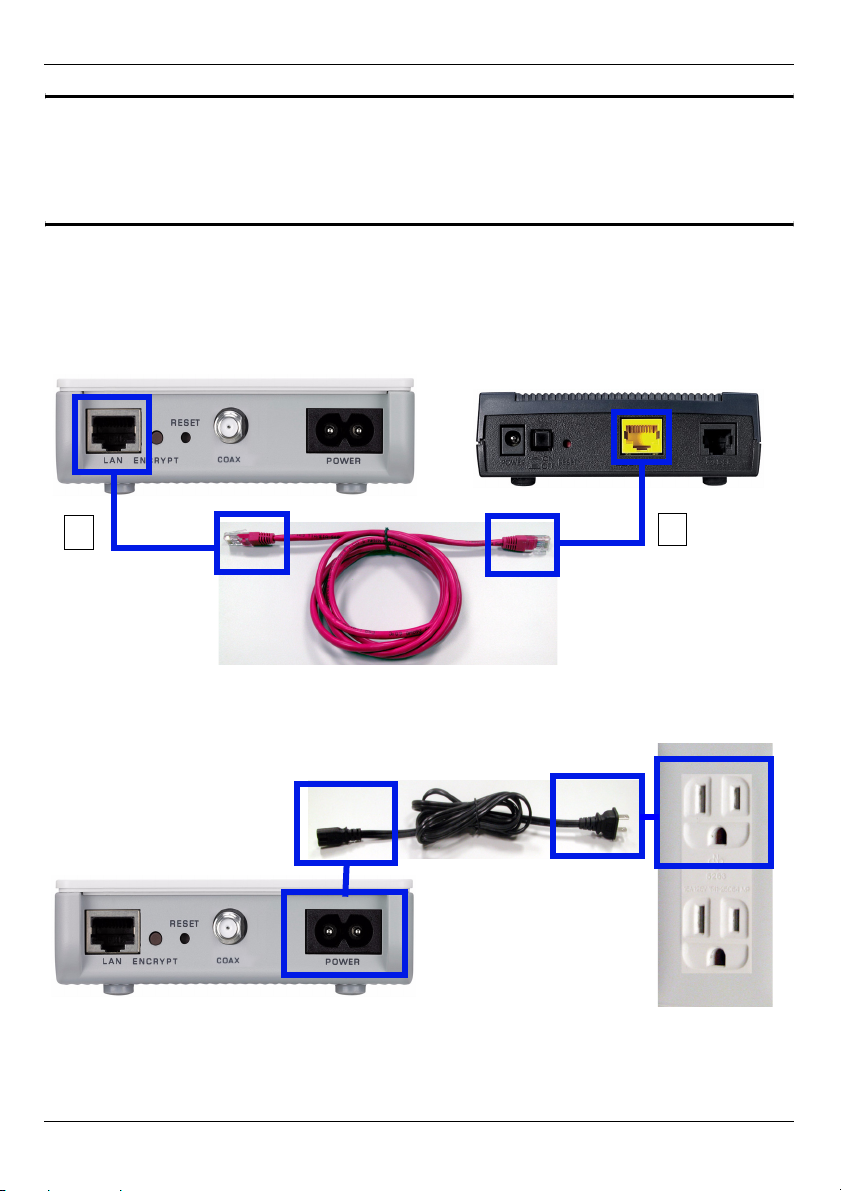

1 Connecting the PLA402 v2 to a Modem
1Use an Ethernet cable to connect the LAN port (A) on the PLA402 v2 to an available
Ethernet LAN port (B) of your modem.
2Connect the PLA402 v2 to a power outlet. Your power cable and outlet may look
different.
A
B

ENGLISH
4

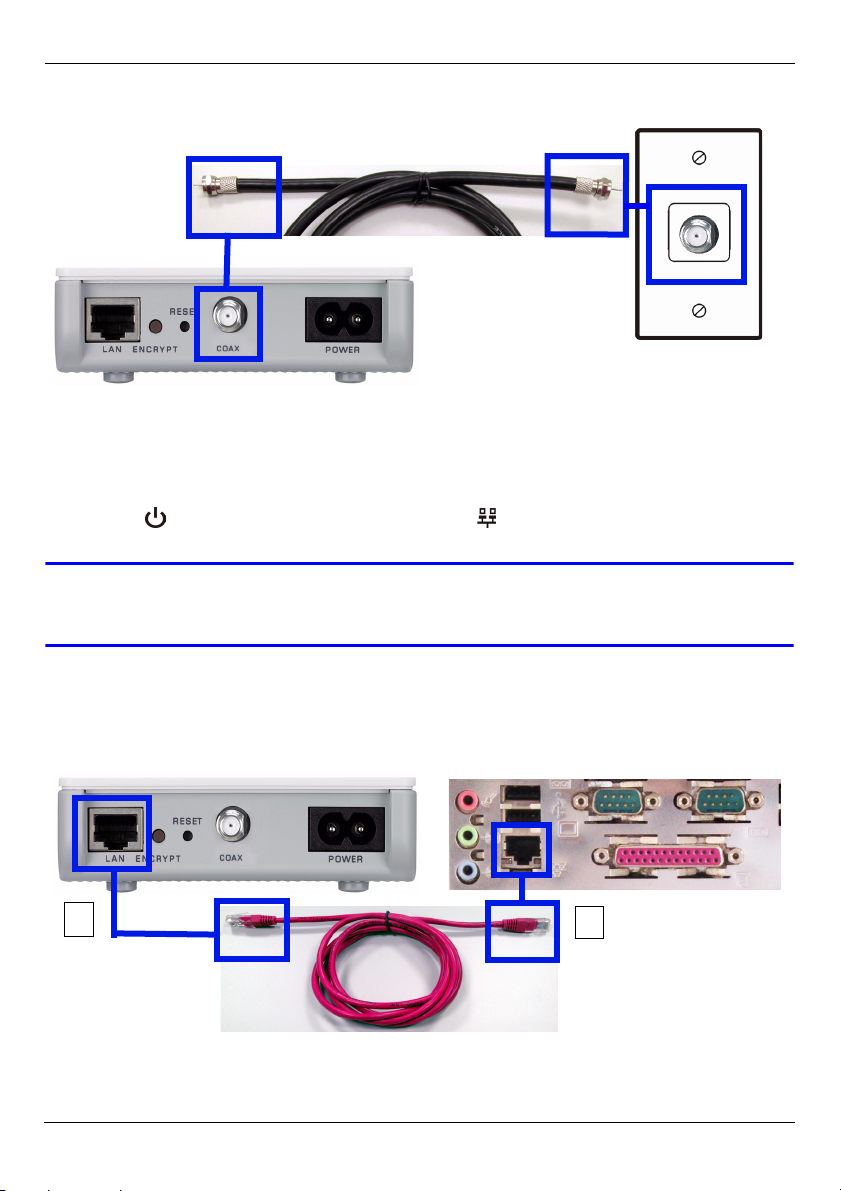

• You can also connect a coaxial cable to a coaxial outlet.
Ensure the coaxial cable connector is properly connected to the coaxial port. You may
have to screw it in. The coaxial connection will extend beyond your house so use the
ENCRYPT button to secure your network after completing the connection.
The power ( ) light should be on and the Ethernet ( ) light should be on or blinking.
VIf none of the lights are on, unplug your device and recheck your hardware
connections.
2 Connecting the PLA402 v2 to a Computer
1Use an Ethernet cable to connect the LAN port (A) on the PLA402 v2 to the Ethernet
port (B) on your computer.
AB

ENGLISH
5
2Connect the PLA402 v2 to a power outlet. Your power cable and outlet may look
different.
• You can also connect a coaxial cable to a coaxial outlet.
The power ( ) light should be on and the Ethernet ( ) light should be on or blinking. If
these lights are not on, unplug your device and recheck your hardware connections.
• If the HomePlug ( ) lights turn on the first time you set up your PLA402 v2s, your
HomePlug AV network is ready for use. However, the PLA402 v2s may both be using
the default network name HomePlugAV. This well-known network name allows access to
your HomePlug AV network. You can make your network name more secure by going to
the next section to set up a HomePlug AV network with ENCRYPT.
• If the HomePlug ( ) lights do not turn on, go to the next section to set up a HomePlug
AV network with ENCRYPT.

ENGLISH
6
VIf you are having trouble setting up your connections, make sure:
• Your outlets are working properly. Unplug the PLA402 v2 and plug in another electrical
appliance that you know works.
• The Ethernet cables you are using are Category 5 or higher. Most cables are labeled with
their specifications.
• All Ethernet and power cables are securely connected.
3 Set Up a HomePlug AV Network with ENCRYPT
Use the ENCRYPT button to set up a secure connection between your PLA402 v2 and
another ENCRYPT-enabled device (The PLA-400 v2 is shown as an example).
"Use the ENCRYPT feature on two devices at a time.
1Place the powerline devices close to each other, as you only have two minutes to press
the ENCRYPT buttons on both devices. You can disconnect the devices from your
computer or modem (or other networking equipment) if you need to, but the powerline
devices need to be plugged into power outlets.
2Press the ENCRYPT button at the rear of both of your devices for 10~15 seconds. This
sets up a random network name.

ENGLISH
7
3Press the ENCRYPT buttons at the rear of your powerline devices for 1~2 seconds
4While the devices are connecting, the power ( ) and HomePlug ( ) lights blink. Also
several times all lights blink at the same time and the HomePlug ( ) light shows red.
5Wait for about one minute while your powerline devices connect. The power ( ) light is
steady when the ENCRYPT process times out, the HomePlug ( ) light is steady if you
have a successful connection.
VIf the power ( ) light does not blink, you have probably pressed the
ENCRYPT button for too long. Try again, pressing the ENCRYPT button for
1~2 seconds.
VIf the HomePlug ( ) lights on both powerline devices do not light up, the
powerline devices are not connected. Repeat steps 2 and 3 in this
section. If that doesn’t work, see the User’s Guide for more suggestions.
2 SEC.
WITHIN
120 SEC. PRESS
PRESS
2 SEC.
PRESS
10~15 SEC.
A
B
C

ENGLISH
8
6To add another powerline device (C) to your network, connect it with one of the
powerline devices (Aor B) already connected to your powerline network (See steps 2
and 3 in this section).
7If you disconnected your powerline devices from your computer or modem (or any other
networking product connected to your powerline device) in step 1 of this section, you
can now reconnect them.
VIf the HomePlug ( ) light is off, use the PLA-4xx configuration utility (see
the User’s Guide for details) to detect all other HomePlug AV devices on
your power line network. Try plugging a second HomePlug AV device into
an adjacent socket (to your PLA402 v2) and see if the HomePlug ( ) light
comes on.
C
A or B
B
A
Procedure to View a Product’s Certification(s)
1Go to www.zyxel.com.
2Select your product from the drop-down list box on the
ZyXEL home page to go to that product's page.
3Select the certification you wish to view from this
page.

ENGLISH
9

DEUTSCH
10
Mit dem PLA402 v2 können Sie zu Hause Netzwerkgeräte über das herkömmliche
Stromnetz zu einem Heimnetzwerk zusammenschließen. Mit dem PLA402 v2 können Sie
Ihr Netzwerk flexibel erweitern, indem Sie zu Ihrem Netzwerk die Anschlussmöglichkeit
von Koaxialkabeln hinzufügen. Dadurch wird das HomePlug AV-Netzwerk auf die
Koaxialkabel im Gebäude erweitert.
Verwenden Sie die ENCRYPT-Taste, um ein sicheres HomePlug AV-kompatibles
Powerline-Netzwerk einzurichten.

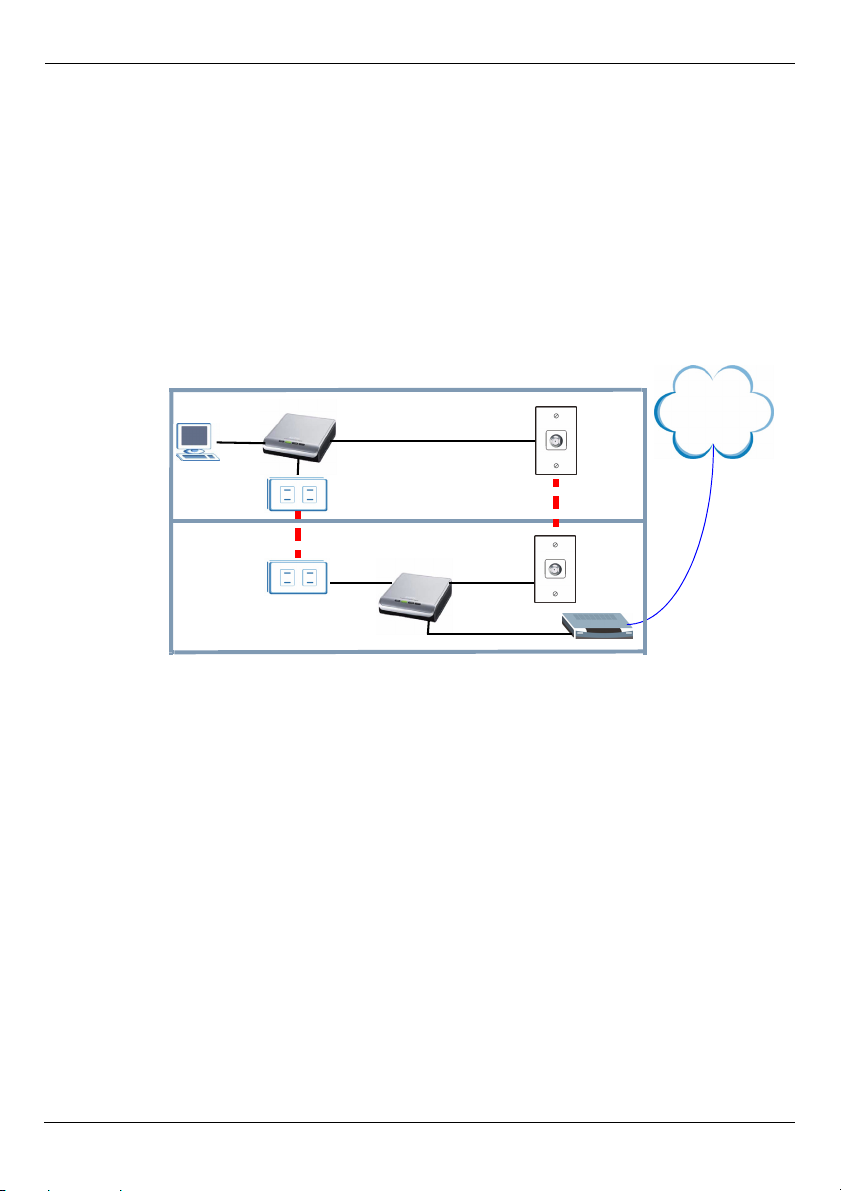

In dieser Kurzanleitung wird beispielhaft gezeigt, wie Sie mit zwei PLA402 v2 (Bund C)
Ihren Computer (A) für den Internetzugang an ein Modem (D) Ihres Heimnetzwerks
anschließen können. Auf die gleiche Art können Sie andere Netzwerkgeräte wie Router
oder Switches anschließen In diesem Beispiel wird sowohl eine Powerline-Verbindung als
auch eine Koaxialverbindung gezeigt..
Diese Kurzanleitung enthält die folgenden Anleitungen:
1Anschließen eines PLA402 v2 an ein Kabel-/DSL-Modem.
2Anschließen eines PLA402 v2 an einen Heimcomputer.
3Richten Sie mit der Taste ENCRYPT (Verschlüsseln) des PLA402 v2 ein sicheres
HomePlug AV-Heimnetzwerk ein.
Eine Beschreibung aller Funktionen des PLA402 v2 finden Sie im Benutzerhandbuch, dass
auf der CD enthalten ist. Wenn die CD nach dem Einlegen nicht gestartet wird, rufen Sie mit
Windows Explorer (Arbeitsplatz) die CD-ROM auf (normalerweise Laufwerk D), und öffnen Sie
dort die Datei des Benutzerhandbuchs.
AB
C
D
Internet
DEUTSCH

DEUTSCH
11
"Der PLA402 v2 ist nur kompatibel mit HomePlug AV-Produkten, die über
die neueste Firmware verfügen. Sie können andere ZyXEL HomePlug AV-
Produkte aktualisieren, indem Sie die neueste Firmware von der ZyXEL-
Website (www.zyxel.com) herunterladen.
1 Anschließen des PLA402 v2 an ein Modem
1Schließen Sie ein Ethernet-Kabel an den LAN-Port (A) des PLA402 v2 und an einen
freien Ethernet-LAN-Port (B) des Modems an.
2Schließen Sie den PLA402 v2 an eine Netzsteckdose an. Ihr Stromkabel kann etwas
von der Abbildung abweichen.
A
B

DEUTSCH
12
• Sie können auch ein Koaxialkabel an einen Koaxialanschluss anschließen.
Stellen Sie sicher, dass der Koaxialstecker fest am Koaxialanschluss angeschlossen ist.
Möglicherweise müssen Sie ihn dazu etwas hineindrehen. Da die Koaxialverbindung aus
ihrem Haus hinausführt, sollten Sie nach dem Anschluss des Geräts mit der Taste
ENCRYPT das Netzwerk sichern.
Die Netz-LED ( ) beginnt zu leuchten, und die Ethernet-LED ( ) beginnt zu leuchten oder
zu blinken.
VWenn keine der LEDs leuchtet, prüfen Sie noch einmal alle
Kabelverbindungen.
2 Anschließen des PLA402 v2 an einen Computer

DEUTSCH
13
1Schließen Sie ein Ethernetkabel an den LAN-Anschluss (A) des PLA402 v2 und an den
Ethernetanschluss (B) des Computers an.
2Schließen Sie den PLA402 v2 an eine Netzsteckdose an. Ihr Stromkabel kann etwas
von der Abbildung abweichen.
AB

DEUTSCH
14
• Sie können auch ein Koaxialkabel an einen Koaxialanschluss anschließen.
Die Netz-LED ( ) beginnt zu leuchten, und die Ethernet-LED ( ) beginnt zu leuchten oder
zu blinken. Sollten die LEDs nicht leuchten, trennen Sie das Gerät vom Stromnetz, und
prüfen Sie die Kabelverbindungen.
• Wenn die HomePlug-LED ( ) leuchtet, nachdem Sie den PLA402 v2 das erste Mal
eingerichtet haben, kann das HomePlug AV-Netzwerk verwendet werden. Möglicher-
weise verwenden beide PLA402 v2 den Standardnetzwerknamen HomePlugAV. Dieser
bekannte Netzwerkname ermöglicht den Zugriff auf Ihr HomePlug AV-Netzwerk. Sie kön-
nen den Netzwerknamen sicherer machen, indem Sie wie im nächsten Abschnitt bes-
chrieben ein HomePlug AV-Netzwerk mit der Verschlüsselungsfunktion ENCRYPT
(Verschlüsseln) einrichten.
• Wenn die HomePlug-LEDs ( ) nicht leuchten, richten Sie wie im nächsten Abschnitt
beschrieben ein HomePlug AV-Netzwerk mit der Verschlüsselungsfunktion ENCRYPT
(Verschlüsseln) ein.
VWenn Sie Probleme haben, das Gerät anzuschließen, stellen Sie sicher,
• dass die Netzsteckdose richtig funktioniert. Trennen Sie den PLA402 v2 vom Stromnetz
und schließen Sie an dieselbe Netzsteckdose ein anderes Gerät an, von dem Sie wissen,
dass es funktioniert.
• dass Sie Ethernetkabel der Kategorie 5 oder höher verwenden. Bei den meisten Kabeln
sind die Spezifikationen aufgedruckt.
• dass alle Ethernet und Stromkabel fest angeschlossen sind.

DEUTSCH
15
3 Einrichten eines Powerline Netzwerks mit ENCRYPT
Richten Sie mit der ENCRYPT-Taste eine sichere Verbindung zwischen Ihrem PLA402 v2
und einem anderen ENCRYPT-fähigen Gerät ein (als Beispiel zeigt die Abbildung den
PLA-400 v2).
"Verwenden Sie die ENCRYPT-Funktion an zwei Geräten gleichzeitig
1Stellen Sie die Powerline-Geräte nahe beieinander auf, sodass Sie genügend Zeit
haben, beide Geräte mittels ENCRYPT Taste einzurichten. Nachdem Sie das erste
Powerline-Gerät eingerichtet haben, haben Sie noch 120 Sekunden Zeit, um das
zweite Powerline-Gerät einzurichten. Die Verbindung zum Computer oder Modem (oder
einem anderen Netzwerkgerät) kann getrennt werden, aber die Powerline-Geräte müssen
am Stromnetz angeschlossen bleiben.
2Drücken Sie länger als 10 Sekunden auf die ENCRYPT-Taste, die sich an der
Rückseite der Geräte befindet. Dadurch wird ein zufälliger Netzwerkname eingerichtet.

DEUTSCH
16
3Drücken Sie 1 bis 2 Sekunden lang auf die ENCRYPT-Taste, die sich an der Rückseite
des Powerline-Geräts befindet.
4Die Stromanzeige-LED ( ) und die HomePlug-LED ( ) sollten jetzt blinken. Es kann
vorkommen, dass alle LEDs gleichzeitig blinken, und dass auch die HomePlug-LED
( ) rot leuchtet.
5Es dauert etwa eine Minute, bis die Powerline-Geräte eine Verbindung hergestellt
haben. Die LED-Anzeige Power ( ) leuchtet dauerhaft, wenn der ENCRYPT-Vorgang
abgelaufen ist, die LED-Anzeige HomePlug ( ) leuchtet ständig, wenn die Verbindung
erfolgreich hergestellt wurde.
VWenn die LED-Anzeige Power ( ) nicht blinkt, haben Sie möglicherweise
zu lang auf die Taste ENCRYPT gedrückt. Drücken Sie noch einmal 1 bis 2
Sekunden lang auf die Taste ENCRYPT.
2 SEK. LANG
INNERHALB
VON 120 SEK. DRÜCKEN SIE
DRÜCKEN SIE
2 SEK.LANG
DRÜCKEN SIE
10 SEK LANG
A
B
C

DEUTSCH
17
VWenn die HomePlug-LEDs ( ) an beiden Powerline-Geräten nicht
leuchten, sind die Powerline-Geräte nicht verbunden. Wiederholen Sie die
in diesem Abschnitt beschriebenen Schritte 2, und 3 Weitere Hinweise
finden Sie im Benutzerhandbuch.
6Wenn Sie ein weiteres Powerline-Gerät (C) an das Netzwerk anschließen möchten,
stellen Sie die Verbindung zu anderen Powerline-Geräten (Aoder B) her, die bereits an
das Netzwerk angeschlossen sind (siehe Schritte 2und 3in diesem Abschnitt) .
7Wenn Sie Ihren Computer oder Ihr Modem (oder ein anderes Netzwerkgerät, das mit
dem verbunden ist) in Schritt 1dieses Abschnitts abgetrennt haben, können Sie diese
Geräte nun wieder anschließen.
VWenn die HomePlug-LED ( ) nicht leuchtet, versuchen Sie, mit dem
PLA-4xx-Konfigurationsprogramm (Informationen dazu finden Sie im
Benutzerhandbuch) alle anderen HomePlug AV-Geräte zu ermitteln, die
sich im Powerline-Netzwerk befinden. Schließen Sie ein zweites HomePlug
AV-Gerät an eine dem PLA402 v2 benachbarte Steckdose an, und prüfen
Sie, ob die HomePlug-LED ( ) nun leuchtet.
Herzlichen Glückwunsch! Auf diese Weise können Sie mit Ihren Powerline-Geräten und
allen Geräten, die Sie an die Powerline-Geräte angeschlossen haben wie Computer oder
Netzwerkmodems, ein Heimnetzwerk errichten.
C
A oder B
B
A

DEUTSCH
18
.
Schritte zum Ansehen von Produktzertifizierung(en)
1Zu www.zyxel.com.
2Wählen Sie auf der ZyXEL-Homepage aus der Drop-
down-Liste Ihr Produkt aus, um zur entsprechenden
Produktseite zu gelangen.
3Wählen Sie auf dieser Seite die gewünschte
Zertifizierung aus.
CE-Konformität
Das Produkt entspricht den grundlegenden
Anforderungen der Richtlinie 1999/5/EG
(R&TTE) sowie den übrigen einschlägigen
Bestimmungen des FTEG und ist zum Betrieb in der EU
und Schweiz vorgesehen. Das Produkt ist eine
Einrichtung der Klasse A. Diese Einrichtung kann im
Wohnbereich Funkstörungen verursachen; in diesem Fall
kann vom Betreiber verlangt werden, angemessene
Massnahmen durchzuführen.

DEUTSCH
19

ESPAÑOL
20
Puede utilizar sus PLA402 v2 para conectar los dispositivos de red en una red doméstica
utilizando el cableado eléctrico de su casa. El PLA402 v2 también le permite ser más
flexible al poder ampliar su red incorporando la capacidad del cable coaxial. Esto amplía
su red HomePlug AV por todos los cables coaxiales del edificio.
Utilice el botón ENCRYPT para configurar una red de línea eléctrica segura compatible
con HomePlug AV.
Como ejemplo, esta Guía de instalación rápida le muestra cómo utilizar dos PLA402 v2 (B
y C) para conectar su ordenador (A) a un módem (D) en su red de casa para acceso a
Internet. Puede conectar otros dispositivos de red, como un router o switch, del mismo
modo. Este ejemplo utiliza una conexión de línea eléctrica y una conexión coaxial.
Esta Guía de instalación rápida le muestra cómo completar lo siguiente:
1Conectar un PLA402 v2 a un módem Cable/DSL.
2Conectar un PLA402 v2 a un ordenador en su hogar.
3Utilizar el botón del PLA402 v2 ENCRYPT para configurar una red doméstica segura
HomePlug AV.
Consulte la Guía del usuario en el CD incluido para más detalles sobre todas las
características del PLA402 v2. Si no aparece una pantalla al insertar el CD incluido, utilice
Windows Explorer (Mi PC) para ir al CD-ROM (normalmente la unidad D) y busque Guía
del usuario.
AB
C
D
Internet
ESPAÑOL
