3B SCIENTIFIC PHYSICS 500 1003279 User manual

3B SCIENTIFIC®PHYSICS
1
Binokulares Mikroskop, Modell 500 mit Polarisationsein-
richtung 1003279
Bedienungsanleitung
03/13 ALF

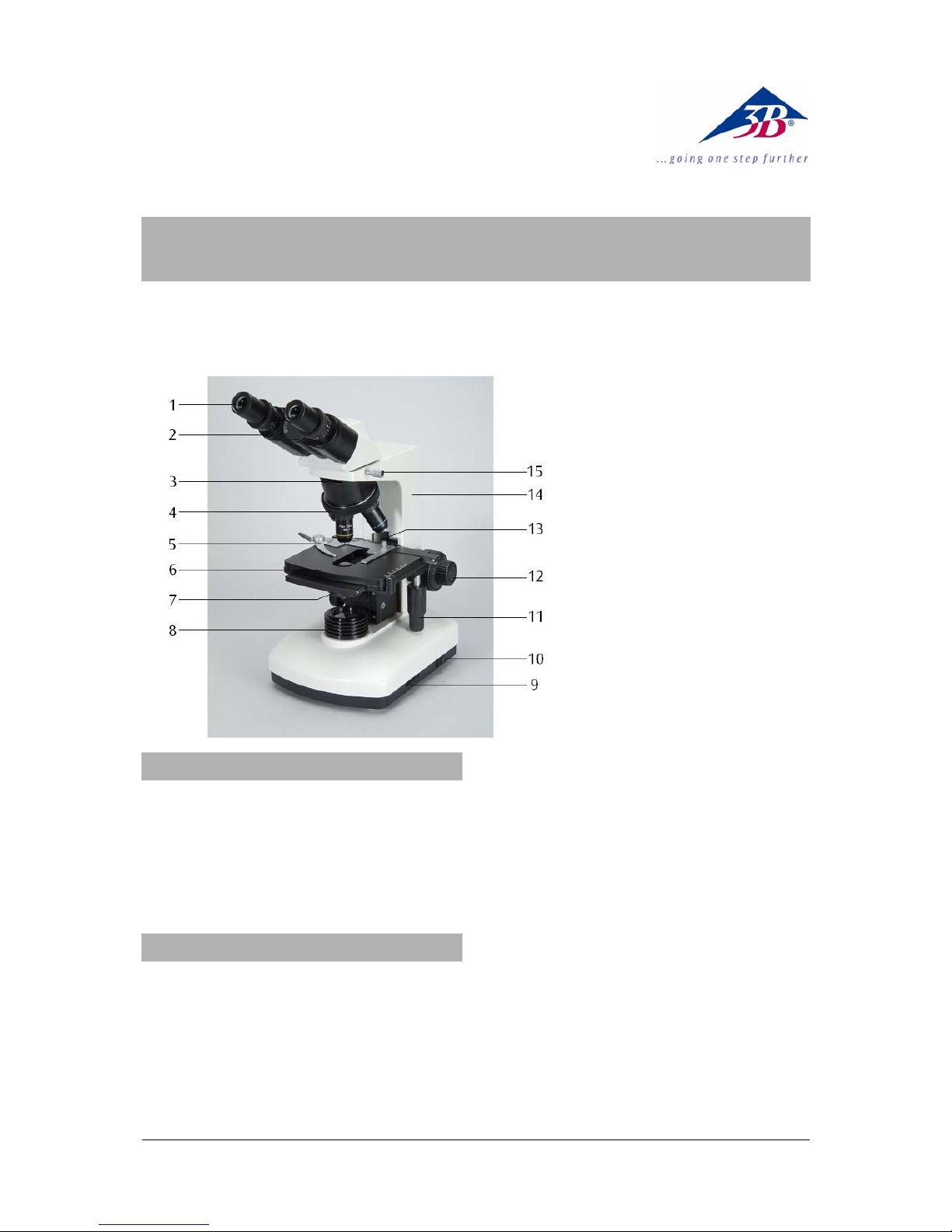

1 Okular
2 Tubus
3 Schlitz zur Aufnahme des
Analysators
4 Revolver mit Objektiven
5 Objektführer
6 Objekttisch
7 Kondensor mit Irisblende
und Filterhalter
8 Beleuchtung
9 Beleuchtungsregler
10 Netzschalter
11 Koaxialtrieb des Objektti-
sches
12 Grob- und Feintrieb mit
Feststellbremse
13 Feststellschraube für Ob-
jekttisch
14 Stativ
15 Feststellschraube für Mikro-
skopkopf
1. Sicherheitshinweise
•Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
•Während und nach Gebrauch des Mikro-
skops Lampe nicht berühren.
2. Beschreibung, technische Daten
Das binokulare Mikroskop ermöglicht die zwei-
dimensionale Betrachtung von Objekten (dünne
Schnitte von Pflanzen- oder Tieren) in 40- bis
1500-facher Vergrößerung. Es ist mit einer Pola-
risationseinrichtung bestückt.
Stativ: Robustes Ganzmetallstativ, Stativarm
fest mit Fuß verbunden; Fokussierung über
beidseitig am Stativ angebrachte koaxiale Stell-
knöpfe für Fein- und Grobtrieb mit Kugellager
und Feststellbremse; einstellbarer Anschlag
zum Schutz der Objektträger und Objektive.
Fokussierbereich: 15 mm; Einteilung der Feinfo-
kussierung: 0,002 mm
Tubus: Binokularer Siedentopf-Kopf, Schräg-
einblick 30°, Kopf um 360° drehbar, Augenab-
stand zwischen 54 mm und 75 mm einstellbar,
Dioptrienausgleich ±5 für beide Okulare
Polarisationseinrichtung: Polarisator und Ana-
lysator
Okular: Weitfeld-Okularpaare WF 10x 18 mm
und WF 15x 13 mm
Objektive: Invers geneigter Objektivrevolver mit
4 DIN plan achromatischen Objektiven 4x / 0,10,
10x / 0,25, 40x / 0,65, 100x / 1,25 (Ölimmersion)
Vergrößerung: 40x – 1500x

2
Objekttisch: x-y-Kreuztisch, 155 x 145 mm2, mit
Objektführer und koaxialen Stellknöpfen senk-
recht zum Objekttisch, Stellbereich 50 x 76 mm2
Beleuchtung: Im Fuß integrierte, regelbare
Halogen-Leuchte 6 V, 20 W; universale Span-
nungsversorgung 85 V bis 265 V, 50/60 Hz Hz
Kondensor: Abbe Kondensor N.A.1,25 mit Iris-
blende, Filterhalter und Blaufilter, fokussierbar
über ein Zahnstangengetriebe
Abmessungen: ca. 306 x 190 x 407 mm³
Masse: ca. 6,6 kg
3. Auspacken und Zusammenbau
Das Mikroskop wird in einem Karton aus Styro-
por geliefert.
•Nach Entfernen des Klebebands den Behäl-
ter vorsichtig öffnen. Dabei darauf achten,
dass keine der optischen Teile (Objektive
und Okulare) herausfallen.
•Um Kondensation auf den optischen Be-
standteilen zu vermeiden, das Mikroskop so
lange in der Verpackung belassen, bis es
die Raumtemperatur angenommen hat.
•Das Mikroskop mit beiden Händen (eine
Hand am Stativarm und eine am Fuß) ent-
nehmen und auf eine ebene Fläche stellen.
•Die Objektive sind separat in Döschen ver-
packt. Sie werden in der Reihenfolge vom
Objektiv mit dem kleinsten bis zum Objektiv
mit dem größten Vergrößerungsfaktor im
Uhrzeigersinn hinten beginnend in die Öff-
nungen der Revolverplatte geschraubt.
•Anschließend den Mikroskopkopf auf das
Stativ setzen und mit der Feststellschraube
fixieren. Okulare in den Tubus einsetzen.
4. Bedienung
4.1 Allgemeine Hinweise
•Das Mikroskop auf einen ebenen Tisch stel-
len.
•Das zu betrachtende Objekt in die Mitte des
Objekttisches platzieren und in der Objekt-
führung festklemmen.
•Netzkabel anschließen und Beleuchtung
anschalten.
•Objektträger so in den Strahlengang schie-
ben, dass das Objekt vom Strahlengang
deutlich durchstrahlt wird.
•Augenabstand einstellen bis nur ein Licht-
kreissichtbar ist.
•Diopterstärke den Augen anpassen.
•Zur Erreichung eines hohen Kontrasts Hin-
tergrundbeleuchtung mittels der Irisblende
und der regelbaren Beleuchtung einstellen.
•Das Objektiv mit der kleinsten Vergrößerung
in den Strahlengang drehen. Ein Klick-Ton
zeigt die richtige Stellung an.
Hinweis: Es ist am besten mit der kleinsten
Vergrößerung zu beginnen, um zuerst größere
Strukturdetails zu erkennen. Der Übergang zu
einer stärkeren Vergrößerung zur Betrachtung
feinerer Details erfolgt durch Drehen des Revol-
vers bis zum gewünschten Objektiv. Bei Ver-
wendung des Objektivs 100x muss Öl auf den
Objektträger gegeben werden.
Die Stärke der Vergrößerung ergibt sich aus
dem Produkt des Vergrößerungsfaktors des
Okulars und des Objektivs.
•Mit der Feststellbremse geeignete Span-
nung des Fokusiersystems einstellen.
•Mit dem Triebknopf für Grobtrieb das un-
scharf abgebildete Präparat scharf stellen,
dabei darauf achten, dass das Objektiv den
Objektträger nicht berührt. (Beschädigungs-
gefahr)
•Anschließend mittels Feintrieb die Bildschär-
fe nachregeln.
•Zur Benutzung von Farbfiltern Filterhalter
ausschwenken und Farbfilter einlegen.
•Mittels des Koaxialtriebs des Kreuztisches
lässt sich das zu betrachtende Objekt auf
die gewünschte Stelle schieben.
•Nach Gebrauch sofort die Beleuchtung aus-
schalten.
•Das Mikroskop mit keinen Flüssigkeiten in
Kontakt kommen lassen.
•Das Mikroskop keinen mechanischen Belas-
tungen aussetzen.
•Optische Teile des Mikroskops nicht mit den
Fingern berühren.
•Bei Beschädigungen oder Fehlern das Mik-
roskop nicht selbst reparieren.
4.2 Verwendung der Polarisationseinrich-
tung
•Analysator in den Schlitz am Objektivrevol-
ver einsetzen.
•Polarisator auf die Lichtaustrittsöffnung der
Beleuchtungseinrichtung auflegen.
•Durch Drehen des Polarisators Polarisator
und Analysator in gekreuzte Stellung brin-
gen, so dass man einen schwarzen Hinter-
grund erhält.
Doppelbrechende Strukturen sollten auf dem
dunklen Hintergrund nun hell aufleuchten. Ist
dies nicht der Fall so könnte die Möglichkeit
bestehen, dass die Schwingungsrichtung des
Objektes identisch mit der Polarisationsrichung

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com
Technische Änderungen vorbehalten
© Copyright 2013 3B Scientific GmbH
ist. Durch Drehen der Filter oder des Präparates
selbst kann getestet werden, ob dies der Fall ist.
Doppelbrechende Strukturen leuchten nach
jeder 90° Drehung hell auf und erscheinen da-
zwischen dunkel. Isotrope, nicht doppelbre-
chende Strukturen hingegen bleiben in jeder
Position dunkel.
4.3 Lampen- und Sicherungswechsel
4.3.1 Lampenwechsel
•Stromversorgung ausschalten, Netzstecker
zie -hen und Lampe abkühlen lassen.
•Zur Sicherheit Okulare herausnehmen.
•Um die Lampe zu wechseln, Mikroskop auf
die Seite legen.
•Schrauben C des Lampenfachs lösen und
nach außen verschieben, so dass sie sich in
der gleichen Stellung wie in Fig. 1 befinden.
•Schraube A lösen und Deckel abklappen.
•Zum Abziehen der Halogenlampe einen
Lappen oder etwas Ähnliches verwenden.
Lampe nicht mit den Fingern berühren.
•Halogenlampe abziehen und neue einset-
zen.
•Deckel wieder schließen und festschrauben.
•Lampensockel in die Ausgangsposition zu-
rück verschieben und Schrauben C wieder
anziehen.
C
B
A

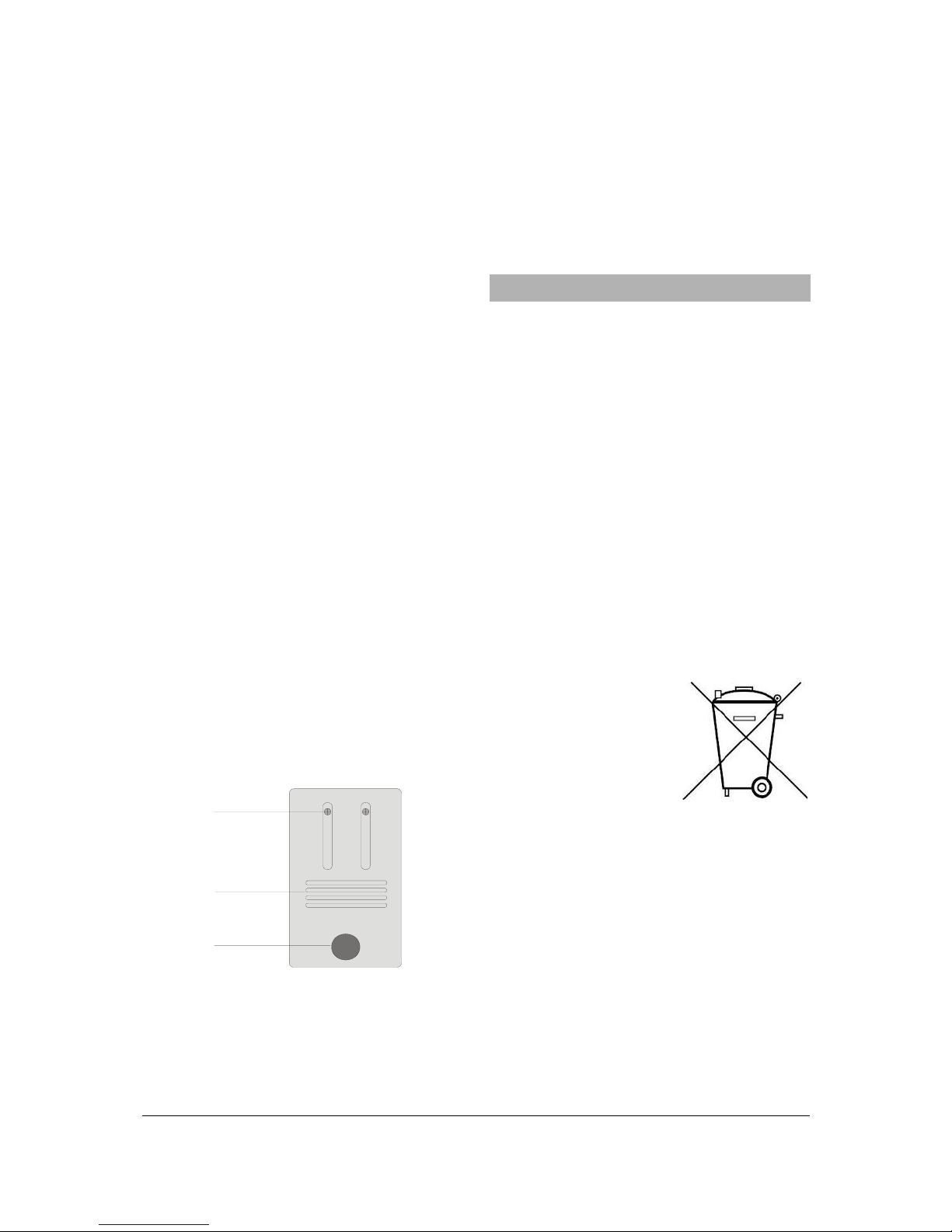

Fig. 1 Deckel des Lampenfachs: A Rändelschraube,
B Lüftungsschlitze, C Befestigungsschrauben der
Lampenfassung
4.3.2 Sicherungswechsel
•Stromversorgung ausschalten und unbe-
dingt Netzstecker ziehen.
•Sicherungshalter an der Rückseite des Mik-
roskops mit einem flachen Gegenstand (z.B.
Schraubenzieher) herausschrauben.
•Sicherung ersetzen und Halter wieder ein-
schrauben.
5. Aufbewahrung, Reinigung, Entsorgung
•Das Mikroskop an einem sauberen, trocke-
nen und staubfreien Platz aufbewahren.
•Bei Nicht-Benutzung das Mikroskop immer
mit der Staubschutzhülle abdecken.
•Das Mikroskop keinen Temperaturen unter
0°C und über 40°C sowie keiner relativen
Luftfeuchtigkeit über 85% aussetzen.
•Vor Pflege- und Wartungsarbeiten ist immer
der Netzstecker zu ziehen.
•Zur Reinigung des Mikroskops keine ag-
gressiven Reiniger oder Lösungsmittel ver-
wenden.
•Objektive und Okulare zum Reinigen nicht
auseinander nehmen.
•Bei starker Verschmutzung das Mikroskop
mit einem weichen Tuch und ein wenig
Ethanol reinigen.
•Die optischen Bestandteile mit einem wei-
chen Linsentuch reinigen.
•Die Verpackung ist bei den örtlichen Recyc-
lingstellen zu entsorgen.
•Sofern das Gerät selbst
verschrottet werden soll,
so gehört dieses nicht in
den normalen Hausmüll.
Es sind die lokalen Vor-
schriften zur Entsorgung
von Elektroschrott einzu-
halten.

3B SCIENTIFIC®PHYSICS
1
Binocular Microscope Model 500 with Polarisation Equip-
ment 1003279
Instruction Manual
03/13 ALF
1 Eyepiece
2 Tube
3 Slot for inserting the analy-
ser
4 Revolver with objectives
5 Object guide
6 Object stage
7 Condensor with iris diaph-
ragm and filter holder
8 Lamp housing
9 Illumination control
10 Mains switch
11 1Coaxial movement control
for the specimen stage
12 Coarse and fine movement
controls with holding brake
13 Lock screw for object stage
14 Stand
15 Head lock screw
1. Safety notes
•For power supply use only electrical sockets
with ground contact.
Caution! The Stirling engine becomes hot during
use. Risk of burns!
•Do not touch the lamp during or immediately
after use.
2. Description, technical data
The binocular microscope allows two-
dimensional viewing of objects (thin sections of
plant or animal specimen) in 40x to 1500x mag-
nification. It is fitted with polarisation equipment.
Stand: Robust, all metal stand with arm perma-
nently connected to the base. Focussing by
means of separate knobs for coarse and fine
adjustment located on either side of the stand
and operated by rack and pinion drive with ball
bearings and retaining lever, adjustable stopper
for protecting the object slides and objective.
Focus range: 15mm, resolution of fine focussing
adjustment: 0.002 mm
Tube: Binocular Siedentopf head, 30° viewing
angle, 360° rotatable head, viewing distance
adjustable between 54 and 75 mm, ±5 dioptric
compensation for both eyepieces
Polarisation equipment: Polariser and ana-
lyser
Eyepiece: Pair of wide field eyepieces WF 10x
18 mm and WF 15x 13 mm
Objectives: Inverted objective revolver with 4
plan achromatic objectives 4x / 0.10, 10x / 0.25,
40x / 0.65, 100x / 1.25 (oil)
Magnification: 40x – 1500x

2
Object stage: x-y cross table, 155 x 145 mm2,
with object guide and coaxial adjustment knobs
perpendicular to the object stage, adjustment
range 50 x 76 mm2
Illumination: Adjustable 6 V, 20 W halogen
lamp incorporated into the base, universal 85 to
265 V, 50/60 Hz power supply
Condenser: Abbe condenser N.A.1.25 NA 0.65
with iris diaphragm , filter holder and blue filter,
focussed via rack and pinion drive
Dimensions: 306 x 190 x 407 mm³ approx.
Weight: 6.6 kg approx.
3. Unpacking and assembly
The microscope is packed in a molded styro-
foam container.
•Take the container out of the carton remove
the tape and carefully lift the top half off the
container. Be careful not to let the optical
items (objectives and eyepieces) drop down.
•To avoid condensation on the optical com-
ponents, leave the microscope in the original
packing to allow it to adjust to room tem-
perature.
•Using both hands (one around the pillar and
one around the base), lift the microscope
from the container and put it on a stable
desk.
•The objectives will be found within individual
protective vials. Install the objectives into the
microscope nosepiece from the lowest
magnification to the highest, in a clockwise
direction from the rear.
•Put the head onto the top of the stand and
tighten the head-lock-screw. Insert the eye-
pieces into the tube.
4. Operation
4.1 General information
•Set the microscope on a level table.
•Place the object to be observed in the centre
of the specimen stage and clamp it to the
object guide.
•Connect the mains cable to the net and turn
on the switch to get the object illuminated.
•Make certain that the specimen is centered
over the opening in the stage.
•Adjust the interpupillary distance so that one
circle of light can be seen.
•Make the necessary eyepiece dioptre ad-
justments to suit your eyes.
•To obtain a high contrast, adjust the back-
ground illumination by means of the iris dia-
phragm and the variable illumination control.
•Rotate the nosepiece until the objective with
the lowest magnification is pointed at the
specimen. There is a definite “click” when
each objective is lined up properly.
NOTE: It is best to begin with the lowest power
objective. This is important to reveal general
structural details with the largest field of view
first. Than you may increase the magnification
as needed to reveal small details. When 100x
(oil) objective is chosen, objective oil must be
dripped onto the slide.
To determine the magnification at which you are
viewing a specimen, multiply the power of the
eyepiece by the power of the objective.
•Adjust the holding brake to give a suitable
degree of tightness in the focusing mecha-
nism.
•Adjust the coarse-focusing-knob which
moves the stage up until the specimen is fo-
cused. Be careful that the objective does not
make contact with the slide at any time. This
may cause damage to the objective and/or
crack your slide.
•Adjust the fine-focusing-knob to get the im-
age more sharp and more clear.
•Colour filters may be inserted into the filter
holder for definition of specimen parts.
Swing the filter holder out and insert colour
filters.
•Use the knobs of the mechanical stage to
move the slide side-, back- and forwards.
The vernier provides accurate location of the
specimen area.
•Always turn off the light immediately after
use.
•Be careful not to spill any liquids on the mi-
croscope.
•Do not mishandle or impose unnecessary
force on the microscope.
•Do not wipe the optics with your hands.
•Do not attempt to service the microscope
yourself.
4.2 Using the polarisation equipment
•Insert the analyser into the slot on the re-
volving nosepiece.
•Place the polarising filter on the rim aperture
of the light source.
•Rotate the polariser until the planes of the
polariser and the analyser are exactly
crossed, so that one sees a black back-
ground.
Any object with a doubly-refracting (birefringent)
structure should now appear brightly illuminated
against the dark background. If that does not
occur, it is possible that the direction of light

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • www.3bscientific.com
Subject to technical amendments
© Copyright 2013 3B Scientific GmbH
vibration of the object coincides with the polari-
sation direction. Whether or not that is the case
can be tested by rotating the polariser or the
specimen itself.
A birefringent object, when rotated continuously,
shows up brightly after each 90° rotation and is
dark between these positions. In contrast, ob-
jects that are isotropic and not birefringent re-
main dark in all positions.
4.3 Changing the lamp and fuse
4.3.1 Changing the lamp
•Turn off the power switch, unplug the mains
plug and let the lamp cool down to avoid be-
ing burnt.
•For safety reasons, remove the eyepiece.
•To change the lamp lay the microscope on
its back to reach the lid on the bottom side.
•Loosen screw C of the lamp socket and
push it outwards so that it is in the position
shown in Fig.1.
•Loosen screw A and open the cover.
•To remove the halogen lamp, use a cloth or
similar material. Do not touch the bulb with
the bare hand.
•Lift out the halogen lamp and replace it with
a new one.
•Close the cover and secure it with the
screw.
•Push the lamp socket back into the original
position and tighten screw C.
C
B
A
Fig. 1 Lamp socket cover: A - knurled screw, B - ven-
tilation slots, C - securing screws of lamp-holder
4.3.2 Changing the fuse
•Turn off the power switch and unplug the
mains plug.
•Unscrew the fuse holder on the back of the
stand base with a screwdriver.
•Replace the fuse and reinsert the holder in
its socket.
5. Storage, cleaning and disposal
•Keep the microscope in a clean, dry and
dust free place.
•When not in use always cover the micro-
scope with the dust cover.
•Do not expose it to temperatures below 0°C
and above 40°C and a max. relative humid-
ity of over 85%.
•Always unplug the mains plug before clean-
ing or maintenance.
•Do not clean the unit with volatile solvents or
abrasive cleaners.
•Do not disassemble objective or eyepieces
to attempt to clean them.
•Use a soft linen cloth and some ethanol to
clean the microscope.
•Use a soft lens tissue to clean the optics.
•The packaging should be disposed of at
local recycling points.
•Should you need to
dispose of the equip-
ment itself, never throw
it away in normal do-
mestic waste. Local
regulations for the dis-
posal of electrical
equipment will apply.

3B SCIENTIFIC®PHYSICS
1
Microscope binoculaire, modèle 500 avec dispositif de po-
larisation 1003279
Instructions d’utilisation
03/13 ALF
1 Oculaire
2 Tube
3 Fente pour recevoir l'analy-
seur
4 Revolver avec objectifs
5 Surplatine
6 Platine
7 Condenseur avec diaph-
ragme à iris et porte-filtre
8 Module de la lampe
9 Régulateur d'éclairage
10 Interrupteur secteur
11 Mise au point coaxiale de la
platine
12 Boutons de mise au point
avec frein d'arrêt
13 Vis de serrage de la platine
14 Support
15 Vis de fixation de la tête du
microscope
1. Consignes de sécurité
•Ne brancher le microscope qu’à des prises
de courant mises à la terre.
Prudence ! L’éclairage se réchauffe pendant
l’utilisation. Risques de brûlures!
•Pendant et après l’utilisation du microscope,
ne pas toucher la lampe.
2. Description, caractéristiques techniques
Le microscope binoculaire permet d’observer
des objets en deux dimensions (coupes fines de
plantes ou d’animaux) avec un agrandissement
40 à 1500x. Il est équipé d'un dispositif de pola-
risation.
Support : Bâti support entièrement métallique.
Grande robustesse. Mise au point : rapide par
pignon/crémaillère à roulement à billes, fine par
vis micrométrique à commandes coaxiales de
précision avec frein de serrage. Butée de pro-
tection réglable. Mise au point : 15 mm ; gradua-
tion de la mise au point fine : 0,002 mm
Tube : Tête de type Siedentopf binoculaire,
inclinée à 30°, tête orientable à 360°, écarte-
ment interpupillaire réglable entre 54 et 75 mm,
réglage dioptrique ±5 pour les deux oculaires
Dispositif de polarisation : Polariseur et ana-
lyseur
Oculaire : 2 paires d’oculaires grand champ
(WF 10x 18 mm et WF 15x 13 mm)
Objectifs : Tourelle revolver incliné et inversé
avec 4 objectifs plan-achromatiques 4x / 0,10,
10x / 0,25, 40x / 0,65, 100x / 1,25 (immersion
d’huile)
Grossissement : 40x – 1500x
Platine : 155 x 145 mm2, avec surplatine à
mouvements orthogonaux x-y, à commandes
coaxiales, plage de réglage 50 x 76 mm2

2
Eclairage : Ampoule halogène 6 V, 20 W, ré-
glable et intégrée au pied; alimentation univer-
selle 85 à 265 V, 50/60 Hz
Condenseur : Condenseur d‘Abbe O. N. 1,25
avec diaphragme à iris, porte-filtre et filtre bleu,
mise au point par engrenage à crémaillère
Dimensions : env. 306 x 190 x 407 mm³
Masse : env. 6,6 kg
3. Déballage et assemblage
Le microscope est livré dans un carton en
polystyrène.
•Après avoir retiré le ruban adhésif, ouvrir le
carton avec précaution. Veiller à ce que les
parties optiques (objectifs et oculaires) ne
tombent pas.
•Pour éviter de la condensation sur les com-
posants optiques, laisser le microscope
dans l’emballage, jusqu’à ce qu’il ait la tem-
pérature ambiante.
•Retirer le microscope avec les deux mains
(une main au bras de la potence et l’autre au
pied), puis le poser sur une surface plane.
•Les objectifs sont emballés séparément
dans de petites boîtes. Les visser dans les
orifices de la plaque à revolver dans le sens
des aiguilles d’une montre en commençant
par l’objectif au plus petit facteur
d’agrandissement.
•Ensuite, placer la tête du microscope sur le
bras et l’arrêter avec la vis de fixation. Instal-
ler les oculaires dans le tube
4. Commande
4.1 Remarques générales
•Poser le microscope sur une table plane.
•Placez l'objet au centre de la platine et fixez-
le dans le guidage.
•Brancher le câble secteur et allumer
l’éclairage.
•Glisser le support d’objet dans le faisceau
lumineux de telle sorte que l’objet soit tra-
versé par le rayon.
•Régler l’écart des yeux, jusqu’à ce qu’on ne
voie plus qu’un cercle lumineux.
•Adaptez l'intensité dioptrique aux yeux.
•Pour obtenir un contraste élevé, ajustez
l'éclairage du fond au moyen du diaphragme
à iris et de l'éclairage réglable.
•Tourner l’objectif avec le plus petit agrandis-
sement dans le faisceau lumineux. Un « clic
» signale la bonne position.
Remarque :commencer par le plus petit agran-
dissement pour découvrir d’abord les grands
details de la structure. Pour passer à un plus fort
agrandissement pour voir des détails plus fins,
tourner le revolver jusqu’à l’objectif souhaité. En
cas d’utilisation de l’objectif 100x, mettre de
l’huile sur le support de l’objet.
La force d’agrandissement résulte du produit du
facteur d’agrandissement de l’oculaire et de
l’objectif.
•Avec le frein, réglez la tension appropriée du
système de focalisation.
•Le bouton de mise au point rapide permet
d’obtenir une image nette de l’objet encore
flou ; veiller à ce que l’objectif ne touche pas
le support d’objet (risque
d’endommagement).
•Ensuite, régler la netteté avec la vis micro-
métrique.
•Pour utiliser des filtres de couleurs, écarter
le portefiltre et insérer le filtre désiré.
•Avec le réglage coaxial de la platine à cha-
riot croisé, glisser l’objet d’étude à l’endroit
désiré.
•Après son utilisation, éteindre immédiate-
ment l’éclairage.
•Le microscope ne doit jamais entrer en con-
tact avec des liquides.
•Ne jamais exposer le microscope à des
contraintes mécaniques.
•Ne pas toucher les parties optiques du mi-
croscope avec les doigts.
•En cas d’endommagement ou de défaut, ne
pas réparer soi-même le microscope.
4.2 Utilisation du dispositif de polarisation.
•Insérez l'analyseur dans la fente sur le re-
volver porte-objectif.
•Placez le polariseur sur l'orifice de sortie de
lumière du dispositif d'éclairage.
•Tournez le polariseur pour ajuster celui-ci et
l'analyseur en position croisée, de sorte à
obtenir un fond noir.
À présent, les structures à double réfraction
doivent s'éclairer sur le fond sombre. Si ce n'est
pas le cas, il est possible que le sens d'oscilla-
tion de l'objet soit identique au sens de la polari-
sation. Tournez le filtre ou la préparation pour
tester si c'est le cas.
•Après chaque rotation de 90°, les structures
à double réfraction s'éclairent et apparais-
sent sombres entre-temps. En revanche, les
isotopes, les structures qui n'ont pas de
double réfraction, restent sombres dans
cette position.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Allemagne • www.3bscientific.com
Sous réserve de modifications techniques
© Copyright 2013 3B Scientific GmbH
4.3 Remplacement de lampe et de fusible
4.3.1 Remplacement de lampe
•Couper l’alimentation électrique, retirer la
fiche secteur et laisser la lampe refroidir.
•Aux fins de sécurité, retirer l’oculaire.
•Pour remplacer la lampe, mettre le micros-
cope de côté.
•Desserrez les vis C du compartiment de la
lampe et déplacez-les vers l'extérieur de
manière à ce qu'elles se trouvent dans la
position indiquée par la figure 1.
•Desserrez la vis A et rabattre le couvercle.
•Pour retirer la lampe halogène, utilisez un
chiffon ou quelque chose de similaire. Ne
pas toucher la lampe avec les doigts.
•Retirez la lampe halogène et installez-en
une neuve.
•Refermez et vissez le couvercle.
•Ramenez le culot de la lampe dans sa posi-
tion initiale et resserrez les vis C.
C
B
A
Fig. 1 Couvercle du compartiment de la lampe : A Vis
moletée, B Fentes d'aération, C Vis de fixation de la
douille de lampe
4.3.2 Remplacement de fusible
•Couper l’alimentation électrique et retirer
impérativement la fiche secteur.
•Dévisser le porte-fusible à l’arrière du mi-
croscope avec un objet plat (par ex. tourne-
vis).
•Remplacer le fusible et visser de nouveau le
porte-fusible.
5. Rangement, nettoyage, disposition
•Ranger le microscope à un endroit propre,
sec et exempt de poussière.
•Si le microscope n’est pas utilisé, le
recouvrir de la housse.
•Ne pas exposer le microscope à des
températures inférieures à 0°C et
supérieures à 40°C ainsi qu’à une humidité
relative de l’aide supérieure à 85%.
•Avant d’effectuer des travaux d’entretien et de
maintenance, retirer toujours la fiche secteur.
•Pour le nettoyage du microscope, ne pas
utiliser de nettoyants ni de solvants agressifs.
•Pour le nettoyage, ne pas démonter les
objectifs ni les oculaires.
•S’il est fortement encrassé, nettoyer le mi-
croscope avec un chiffon doux et un peu
d’éthanol.
•Nettoyer les composants optiques avec un
chiffon doux pour lentilles.
•L'emballage doit être déposé aux centres de
recyclage locaux.
•Si l'appareil doit être
jeté, ne pas le jeter dans
les ordures ménagères.
Il est important de re-
specter les consignes
locales relatives au
traitement des déchets
électriques.

3B SCIENTIFIC®PHYSICS
1
Microscopio binoculare modello 500 con dispositivo di po-
larizzazione 1003279
Istruzioni d’uso
03/13 ALF
1 Oculare
2 Tubo
3 Fessura per il montaggio
dell'analizzatore
4 Revolver portaobiettivi
5 Guida per oggetti
6 Tavolino portaoggetti
7 Condensatore con di-
aframma a iride e portafiltri
8 Illuminazione
9 Regolatore d’illuminazione
10 Interruttore di rete
11 Azionamento coassiale del
tavolino portaoggetti
12 Regolazione macrometrica
e micrometrica con freno di
arresto
13 Vite di arresto del tavolino
14 Stativo
15 Vite di fissaggio della testa-
ta del microscopio
1. Norme di sicurezza
•L’allacciamento elettrico del microscopio
può essere effettuato solo ad una presa col-
legata a terra.
Attenzione! La lampada si riscalda durante l’uso.
Pericolo di ustioni!
•Non toccare la lampada durante e al termine
de l’uso del microscopio.
2. Descrizione, dati
Il microscopio binoculare consente
l’osservazione bidimensionale di oggetti (sezioni
sottili di piante o animali) con ingrandimento da
40 a 1500 volte. Equipaggiato con un dispositivo
di polarizzazione.
Stativo: Robusto stativo completamente in me-
tallo, braccio dello stativo fissato saldamente alla
base; messa a fuoco attraverso manopole coas-
siali per regolazione macrometrica e micrometri-
ca separate poste ai lati dello stativo con cusci-
netto a sfere e freno di arresto; battuta regolabile
per la protezione del portaoggetti e degli obiettivi.
Campo di messa fuoco: 15 mm; suddivisione
della messa a fuoco micrometrica: 0,002 mm
Tubo: Testata binoculare tipo Siedentopf, tubo
inclinato a 30°, testata girevole a 360°, distanza
interoculare regolabile tra 54 mm e 75 mm,
compensazione diottrica ±5 per entrambi gli
oculari
Dispositivo di polarizzazione: Polarizzatore e
analizzatore
Oculare: Coppia di oculari grande campo WF
10x 18 mm e WF 15x 13 mm
Obiettivo: Revolver portaobiettivi inclinato verso
l'interno con quattro obiettivi plano acromatici 4x
/ 0,10, 10x / 0,25, 40x / 0,65, 100x /1,25 immer-
sione olio (con protezione del preparato)

2
Ingrandimento: 40x – 1500x
Tavolino portaoggetti: Piatto mobile x-y, 155 x
145 mm2, con guida per oggetti e manopole di
regolazione coassiali verticali rispetto al tavolino
portaoggetti, campo di regolazione 50 x 76mm2
Illuminazione: Lampada alogena regolabile da
6 V, 20 W integrata nella base; alimentazione
universale da 85 V a 265 V, 50/60 Hz
Condensatore: Condensatore Abbe N.A.1,25
con diaframma a iride, supporto portafiltro e filtro
azzurrato, messa a fuoco tramite ingranaggio a
cremagliera
Dimensioni: ca. 306 x 190 x 407 mm³
Peso: ca. 6,6 kg
3. Disimballo e assemblaggio
Il microscopio viene fornito in un cartone in
Styropor.
•Aprire con precauzione il contenitore una
volta rimosso il nastro adesivo. Durante tale
operazione prestare attenzione affinché i
pezzi dell’ottica (obiettivi e oculari) non ca-
dano.
•Per evitare la formazione di condensa sui
componenti ottici lasciare il microscopio nel-
la confezione finché non abbia raggiunto la
temperatura ambiente.
•Estrarre il microscopio con entrambe le mani
(una mano sul braccio dello stativo e una sul
piede) e collocarlo su una superficie piana.
•Gli obiettivi sono confezionati in piccole sca-
tole separate. Essi devono essere avvitati
nelle aperture della piastra portarevolver in
ordine progressivo, cominciando dal lato
posteriore e in senso orario a partire
dall’obiettivo con il fattore di ingrandimento
minore fino a quello con l’ingrandimento
maggiore.
•Quindi collocare la testata del microscopio
sul braccio e fissarla con la vite di bloccag-
gio. Inserire gli oculari nel tubo.
4. Comandi
4.1 Indicazioni generali
•Collocare il microscopio su un tavolo dalla
superficie piana.
•Collocare l'oggetto da osservare al centro
del tavolino portaoggetti e bloccarlo nella
guida.
•Collegare il cavo di rete e attivare
l’illuminazione.
•Spostare il supporto portaoggetti sul percor-
so dei raggi luminosi in modo che questi lo
illuminino chiaramente.
•Regolare la distanza interoculare finché non
sarà visibile un unico cerchio luminoso.
•Adattare agli occhi il potere diottrico.
•Per ottenere un contrasto elevato, impostare
l'illuminazione posteriore attraverso il dia-
framma ad iride e l’illuminazione regolabile.
•Ruotare l’obiettivo con l’ingrandimento mi-
nimo fino a portarlo sul percorso dei raggi
luminosi. Il raggiungimento della corretta
posizione viene segnalato dallo scatto
dell’obiettivo.
Nota: È opportuno cominciare con
l’ingrandimento minimo per poter riconoscere
dapprima i dettagli macroscopici delle strutture.
Il passaggio a fattori di ingrandimento maggiori
avviene attraverso la rotazione del revolver fino
all’inserimento dell’obiettivo desiderato. Quando
si utilizza l’obiettivo 100x lubrificare con olio il
tavolino portaoggetti.
Il valore di ingrandimento viene ottenuto dal
prodotto dei fattori di ingrandimento dell’oculare
e dell’obiettivo.
•Con il freno di arresto impostare la tensione
adatta del sistema di messa a fuoco.
•Con la manopola di regolazione macrome-
trica mettere a fuoco il preparato, ancora
sfuocato; prestare attenzione, durante tale
operazione, affinché l’obiettivo non vada a
toccare il supporto portaoggetti. (rischio di
danneggiamento)
•Quindi regolare la definizione dell’immagine
con la regolazione micrometrica.
•Per utilizzare filtri colorati spostare il suppor-
to portafiltri e inserire un filtro colorato.
•Utilizzando l’azionamento coassiale del piat-
to mobile è possibile spostare l’oggetto da
osservare nel punto desiderato.
•Dopo l’uso spegnere immediatamente la
lampada.
•Il microscopio non deve entrare in contatto
con sostanze liquide.
•Non sottoporre il microscopio a sollecitazioni
meccaniche.
•Non toccare con le dita le parti ottiche del
microscopio.
•In caso di danneggiamento o di difetti del
microscopio non cercare di effettuare la ripa-
razione autonomamente.
4.2 Utilizzo del dispositivo di polarizzazione
•Inserire l'analizzatore nella fessura in corri-
spondenza del revolver portaobiettivi.
•Disporre il polarizzatore sull'apertura di usci-
ta luce del dispositivo di illuminazione.

3B Scientific GmbH • Rudorffweg 8 • 21031 Amburgo • Germania • www.3bscientific.com
Con riserva di modifiche tecniche
© Copyright 2013 3B Scientific GmbH
•Portare in posizione a croce l'analizzatore e
il polarizzatore, ruotando quest'ultimo, in
modo da ottenere uno sfondo nero.
Le strutture birifrangenti devono quindi apparire
chiare sullo sfondo scuro. In caso contrario è
possibile che la direzione di oscillazione dell'og-
getto sia identica alla direzione di polarizzazio-
ne. Ruotando il filtro o il preparato stesso si può
verificare quest'eventualità.
Le strutture birifrangenti appaiono chiare dopo
ogni rotazione di 90° e scure tra l'una e l'altra
rotazione. Le strutture isotrope, non birifrangenti
rimangono invece scure in ogni posizione.
4.3 Sostituzione della lampada e del fusibile
4.3.1 Sostituzione della lampada
•Disconnettere l’alimentazione elettrica, e-
strarre la spina e lasciar raffreddare il micro-
scopio.
•Per sicurezza estrarre gli oculari.
•Per sostituire la lampada appoggiare il mi-
croscopio su un lato.
•Allentare le viti C del vano lampadina e spo-
starle verso l’esterno in modo che si trovino
nella posizione indicata in Fig. 1.
•Allentare la vite A e ribaltare il coperchio.
•Per estrarre la lampadina alogena utilizzare
un panno o qualcosa di simile. Non toccare
la lampada con le dita.
•Estrarre la lampada alogena e inserire quel-
la nuova.
•Richiudere il coperchio e avvitarlo salda-
mente.
•Riportare lo zoccolo della lampada in posi-
zione di partenza e serrare nuovamente le
viti C.
C
B
A
Fig. 1 Coperchio del vano lampadina: A vite a testa
zigrinata, B fessure di ventilazione, C viti di fissaggio
del portalampada
4.3.2 Sostituzione del fusibile
•Disconnettere l’alimentazione elettrica ed
estrarre assolutamente la spina.
•Svitare il portafusibili sul lato posteriore del
microscopio con un oggetto piatto (ad es. un
cacciavite).
•Sostituire il fusibile e riavvitare il supporto.
5. Conservazione, pulizia, smaltimento
•Conservare il microscopio in un luogo pulito,
asciutto e privo di polvere.
•Durante il periodo di non utilizzo coprire se
pre il microscopio con la custodia antipolvere.
•Non esporre il microscopio a temperature
inferiori a 0°C e superiori a 40°, né ad
un’umidità relativa superiore all’85%.
•Prima di effettuare lavori di cura o manuten-
zione è necessario staccare sempre la spina.
•Non impiegare detergenti o soluzioni ag-
gressive per la pulizia del microscopio.
•Non separare gli obiettivi e gli oculari per
effettuarne la pulizia.
•In caso di sporco notevole ripulire il micro-
scopio con un panno morbido e un poco di
etanolo.
•Pulire le componenti ottiche con un panno
morbido per lenti.
•Smaltire l'imballo presso i centri di raccolta e
riciclaggio locali.
•Non gettare l'apparecchio
nei rifiuti domestici. Per lo
smaltimento delle appare-
cchiature elettriche, rispet
-
tare le disposizioni vigenti
a livello locale.

3B SCIENTIFIC®PHYSICS
1
Microscopio binocular, Modelo 500 con dispositivo de
polarización 1003279
Instrucciones de uso
03/13 ALF
1 Ocular
2 Tubo
3 Ranura para la colocación del
analizador
4 Revólver portaobjetivos
5 Portaobjeto
6 Mesa de objetos
7 Condensador con diafragma iris y
portafiltros
8 Iluminación
9 Regulador de iluminación
10 Interruptor de red
11 Ajuste coaxial de la mesa de
objetos
12 Mando de ajuste fino y burdo con
freno de fijación
13 Tornillo de sujeción de la mesa
de objetos
14 Soporte
15 Tornillo de sujeción del cabezal
del microscopio
1. Aviso de seguridad
•El microscopio sólo se puede conectar a
tomacorrientes con puesta a tierra.
¡Atención! La lámpara se recalienta durante del
uso. ¡Peligro de quemaduras!
•No toque la lámpara durante o tras el uso
del microscopio.
2. Descripción, datos técnicos
El microscopio binocular permite la observación
bidimensional de objetos (cortes delgados de
tejido animal o vegetal) ampliados entre 40 y
1500 veces. Está dotado de un dispositivo de
polarización.
Soporte: Soporte de metal macizo, brazo
soporte de montaje fijo en el pedestal;
focalización por medio de ambos botones
coaxiales para accionamiento burdo y fino con
cojinete de bolas y freno de enclavamiento; tope
ajustable para protección del portaobjetos y de
los objetivos. Alcance de focalización: 15 mm;
divisiones de la focalización 0,002 mm
Tubo: Cabezal binocular de Siedentopf, de
observación oblicua en 30°, Cabezal giratorio en
360°, ajuste de la distancia entre los ojos desde
54 mm hasta 75 mm, Compensación de
dioptrías en ±5 para ambos oculares
Dispositivo de polarización: Polarizador y
analizador
Ocular: Par de oculares de campo amplio WF
10x 18 mm y WF 15x 13 mm
Objetivos: Revólver portaobjetivos de
inclinación inversa con 4 objetivos
planacromáticos 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x / 1,25 (inmersión en aceite)
Magnificación: 40x – 1500x

2
Mesa de objetos: Mesa cruzada x-y, 155x145
mm2, con portaobjeto y botones de ajuste
perpendiculares a la mesa portaobjetos, gama
de ajuste 50x76 mm2
Iluminación: Lámpara halógena de 6 V, 20 W
regulable, integrada en el pedestal; alimentación
de tensión de 85 V hasta 265 V, 50/60 Hz
Condensador: Condensador de tipo Abbe
N.A.1,25 con diafragma de iris, portafiltros y
filtro azul, focalizable por medio de engranaje de
cremallera
Dimensiones: aprox. 306 x 190 x 407 mm³
Masa: aprox. 6,6 kg
3. Desembalaje y montaje
El microscopio se suministra embalado en un
cartón de estiropor.
•Una vez retirada la cinta adhesiva, abra
cuidadosamente el paquete. Al hacerlo, ten-
ga cuida-do de que no caiga ninguna de las
piezas ópticas (objetivos y oculares).
•Para evitar la presencia de condensado
sobre los componentes ópticos, el
microscopio debe permanecer dentro del
embalaje el tiempo que sea necesario para
que adote la temperatura ambiente.
•Saque el microscopio tomándolo con ambas
manos (tome con una el brazo del estativo y
con la otra la base), y colóquelo sobre una
superficie plana.
•Los objetivos están embalados por
separado en pequeños botes y se enroscan,
en sentido horario, en las aperturas de la
placa del portaobjetivos, empezando por la
parte de atrás, con el objetivo de menor
factor de ampliación hasta llegar al mayor.
•A continuación, coloque el cabezal del mi-
croscopio en el brazo y fíjelo con el tornillo
de sujeción. Coloque los oculares en el
tubo.
4. Servicio
4.1 Notas generales
•Coloque el microscopio sobre una mesa
plana.
•El objeto a observar se coloca en el centro
de la mesa portadora de objetos y se
enclava en la guía para objetos.
•Conecte el cable a la red y encienda la
iluminación.
•Desplace el portaobjetos hacia el haz de
luz, de manera que el objeto se vea
claramente iluminado.
•Ajuste la distancia interocular hasta que sólo
sea visible un círculo luminoso.
•Se acomoda el número de dioptrias de los
ojos.
•Para lograr un contraste alto se ajusta la
iluminación de fondo por medio del
diafragma de iris y la iluminación regulable.
•Gire el objetivo con el menor factor de
ampliación hacia el haz de luz. Un sonido de
«clic» indica la posición correcta.
Nota: Es mejor empezar con la ampliación más
pequeña para, en primer lugar, reconocer los
detalles más burdos de la estructura. El paso a
una ampliación mayor, para la observación de
detalles más finos, se efectúa girando el
portaobjetivos hasta llegar al objetivo deseado.
Si se usan objetivos de 100x, se sebe aplicar
aceite al portaobjetos.
La magnitud de la ampliación es el resultado del
producto del factor de ampliación del ocular por
el del objetivo.
•Se ajusta la tensión adecuada del sistema
de focalización por medio del freno de
fijación.
•Ajuste la nitidez del objeto visualizado por
medio del botón de ajuste grueso, pero al
hacerlo, tenga cuidado de que el objetivo no
toque el portaobjetos. (Peligro de daño)
•Ajuste a continuación la nitidez de la imagen
por medio del botón de ajuste fino.
•Si se requiere un filtro de colores, gire el
portafiltros y colóquelo dentro de él.
•El objeto de observación se puede
desplazar hacia la posición deseada por
medio del ajuste coaxial de la platina en
cruz.
•Tras el uso, desconecte inmediatamente la
iluminación.
•El microscopio no debe entrar en contacto
con ningún tipo de líquido.
•El microscopio no debe ser sometido a
ningún tipo de carga mecánica.
•No tocar con los dedos las piezas ópticas
del microscopio.
•En caso de daños o de que el microscopio
presentara fallos, no trate de repararlo Ud. mismo.
4.2 Uso del dispositivo de polarización
•Se coloca el analizador en la ranura del
revolver de objetivos.
•Se coloca el polarizador sobre la apertura
de salida de luz en el dispositivo de
iluminación.
•Girando el polarizador se llevan el
polarizador y el analizador a una posición
cruzada entre los dos, así que se obtenga
un subfondo negro.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburgo ▪Alemania • www.3bscientific.com
Se reservan las modificaciones técnicas
© Copyright 2013 3B Scientific GmbH
Estructuras birrefringentes, es decir de doble
refracción, deben brillar claramente en un
subfondo oscuro. Si no es el caso, se puede
existir la posibilidad de que la dirección de
oscilación del objeto coincida con la dirección
de polarización. Girando el filtro o el preparado
mismo se puede comprobar si este es el caso.
Estructuras birrefringentes brillan después de
cada giro de 90° y aparecen oscuras en medio
de las dos. Estructuras isotrópicas, no
birrefringentes, por otro lado permanencen
oscuras en cada posición.
4.3 Recambio de lámpara y fusible
4.3.1 Recambio de lámpara
•Desconecte la alimentación de corriente,
retire el enchufe de la red y espere a que el
microscoipio se enfríe.
•Como medida de seguridad, desmonte los
oculares.
•Para cambiar la lámpara, recueste el
microscopio sobre uno de sus lados.
•Se suelta el tornillo C del casquillo de
lámpara se desplaza hacia afuera, de tal
forma que se encuentre en la misma
posición de la Fig. 1.
•Se suelta el tornillo A y se retira la tapa.
•Para retirar la lámpara halógena se utiliza
un trapo o algo similar. No toque la lámpara
con los dedos.
•Se retira la lámpara halógena y se coloca
una nueva.
•Se vuelve a cerrar la tapa y se aprietan los
tornillos.
•Se retorna el zócalo de la lámpara hacia la
posición inicial y se vuelve a apretar el
tornillo C.
C
B
A
Fig. 1 Tapa del cubículo de lámpara: A Tornillo
moleteado, B Ranuras de ventilación, C Tornillos se
fijación del casquillo de la lámpara
4.3.2 Recambio de fusible
•Desconecte la alimentación de corriente. Es
imprescindible que también desconecte el
enchufe de la red.
•En la parte posterior del microscopio,
desatornille el portafusibles con un objeto
plano (p. ej. Un destornillador).
•Reemplace el fusible y vuelva a atornillar el
portafusibles.
5. Mantenimiento, limpieza, desecho
•El microscopio debe permanecer en un
lugar limpio, seco y libre de polvo.
•Si se lo mantiene fuera de uso, se debe
cubrir siempre con la envoltura protectora
contra el polvo.
•No someta el microscopio a temperaturas
bajo 0°C o sobre 40°C, ni a una humedad
relativa del aire superior al 85%.
•Antes de realizar trabajos de mantenimiento
o reparación, se debe desconectar el
enchufe de la red.
•No se debe usar ningún elemento agresivo
ni disolventes para limpiar el microscopio.
•No desmontar los objetivos y oculares para
limpiarlos.
•Si el microscopio se encuentra muy sucio,
se debe limpiar con un paño suave y un po-
co de etanol.
•Limpie los componentes ópticos con un
paño suave para lentes.
•El embalaje se desecha en los lugares loca-
les para reciclaje.
•En caso de que el propio
aparato se deba desecha
r
como chatarra, no se
debe deponer entre los
desechos domésticos
normales. Se deben
cumplir las prescripciones
locales para el desecho
de chatarra eléctrica.
