3B SCIENTIFIC PHYSICS N110 1013151 User manual

3B SCIENTIFIC®PHYSICS
1
Trinokulares Mikroskop Modell N110 1013151
Bedienungsanleitung
07/13 ALF

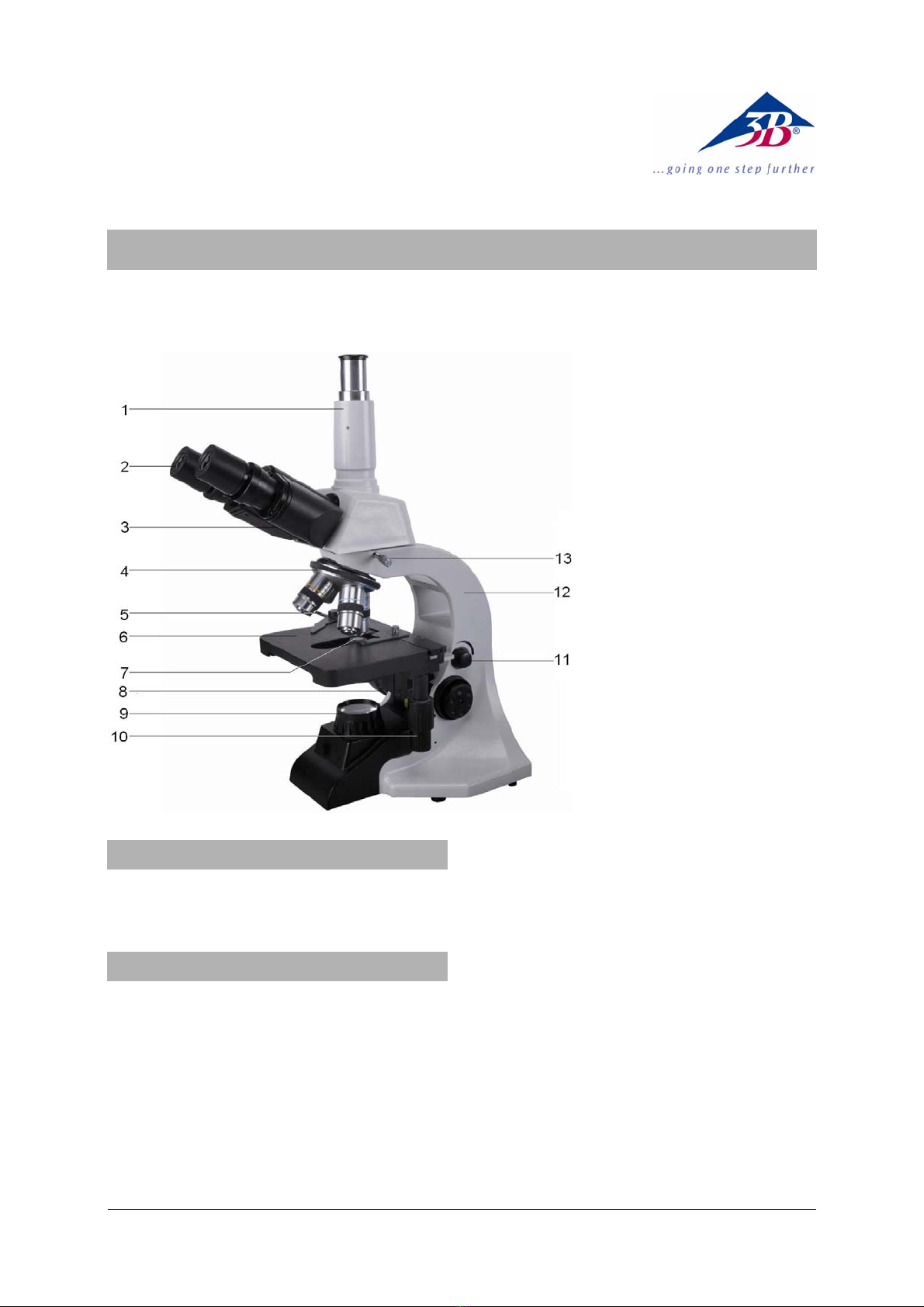

1 Vertikaler Tubus
2 Okular
3 Binokularer Tubus
4 Revolver mit Objektiven
5 Objektführer
6 Objekttisch
7 Kondensor mit Irisblende und
Filterhalter
8 Grob- und Feintrieb mit Feststell-
bremse
9 Beleuchtung
10 Koaxialtrieb des Objekttisches
11 Beleuchtungsregler
12 Stativ
13 Feststellschraube für Mikroskop-
kopf
1. Sicherheitshinweise
•Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
2. Beschreibung, technische Daten
Das Mikroskop N110 ermöglicht die zweidimen-
sionale Betrachtung von Objekten (dünne
Schnitte von Pflanzen- oder Tieren) in 40- bis
1000-facher Vergrößerung und den Anschluss
einer Okularkamera (z.B. 1003259, 1013379
oder 1013380) zur fotografischen und video-
technischen Bilddokumentation.
Stativ: Robustes Ganzmetallstativ, Stativarm
fest mit Fuß verbunden; Fokussierung über
beidseitig am Stativ angebrachte koaxiale Stell-
knöpfe für Fein- und Grobtrieb
Tubus: Trinokularer Siedentopf-Kopf, um 360°
drehbar, ein Tubuspaar mit Schrägeinblick 30°,
Augenabstand zwischen 55 mm und 75 mm
einstellbar, Dioptrienausgleich ±5; ein Tubus mit
senkrechtem Einblick zum Aufsatz einer Kamera
Okular: Weitfeld-Okularpaar WF 10x 18 mm
Objektive: Objektivrevolver mit 4 achromati-
schen Objektiven 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x / 1,25 Öl-Immersion
Vergrößerung: 40x, 100x, 400x, 1000x
Objekttisch: x-y-Kreuztisch, 132 x 145 mm2, mit
Objektführer und koaxialen Stellknöpfen senk-
recht zum Objekttisch, Stellbereich 78 x 54 mm2

2
Beleuchtung: Im Fuß integrierte, regelbare
LED-Beleuchtung; universale Spannungsver-
sorgung 100 V bis 240 V, 50/60 Hz
Kondensor: Abbe Kondensor N.A.1,25 mit Iris-
blende, Filterhalter und Blaufilter
Abmessungen: ca. 291 x 214 x 415 mm³
Masse: ca. 8 kg
3. Auspacken und Zusammenbau
Das Mikroskop wird in einem Karton aus Styro-
por geliefert.
•Nach Entfernen des Klebebands den Behäl-
ter vorsichtig öffnen. Dabei darauf achten,
dass keine der optischen Teile (Objektive
und Okulare) herausfallen.
•Um Kondensation auf den optischen Be-
standteilen zu vermeiden, das Mikroskop so
lange in der Verpackung belassen, bis es
die Raumtemperatur angenommen hat.
•Das Mikroskop mit beiden Händen (eine
Hand am Stativarm und eine am Fuß) ent-
nehmen und auf eine ebene Fläche stellen.
•Die Objektive sind separat in Döschen ver-
packt. Sie werden in der Reihenfolge vom
Objektiv mit dem kleinsten bis zum Objektiv
mit dem größten Vergrößerungsfaktor im
Uhrzeigersinn hinten beginnend in die Öff-
nungen der Revolverplatte geschraubt.
•Anschließend den Mikroskopkopf auf das
Stativ setzen, mit der Feststellschraube fixie-
ren und die Okulare in den Tubus einsetzen.
4. Bedienung
4.1 Allgemeine Hinweise
•Das Mikroskop auf einen ebenen Tisch stel-
len.
•Das zu betrachtende Objekt in die Mitte des
Objekttisches platzieren und in der Objekt-
führung festklemmen.
•Netzkabel anschließen und Beleuchtung
anschalten.
•Objektträger so in den Strahlengang schie-
ben, dass das Objekt vom Strahlengang
deutlich durchstrahlt wird.
•Augenabstand einstellen bis nur ein Licht-
kreissichtbar ist.
•Diopterstärke den Augen anpassen.
•Zur Erreichung eines hohen Kontrasts Hin-
tergrundbeleuchtung mittels der Irisblende
und der regelbaren Beleuchtung einstellen.
•Das Objektiv mit der kleinsten Vergrößerung
in den Strahlengang drehen. Ein Klick-Ton
zeigt die richtige Stellung an.
Hinweis: Es ist am besten mit der kleinsten
Vergrößerung zu beginnen, um zuerst größere
Strukturdetails zu erkennen. Der Übergang zu
einer stärkeren Vergrößerung zur Betrachtung
feinerer Details erfolgt durch Drehen des Revol-
vers bis zum gewünschten Objektiv. Bei Ver-
wendung des Objektivs 100x muss Öl auf den
Objektträger gegeben werden.
Die Stärke der Vergrößerung ergibt sich aus
dem Produkt des Vergrößerungsfaktors des
Okulars und des Objektivs.
•Mit der Feststellbremse geeignete Span-
nung des Fokusiersystems einstellen.
•Mit dem Triebknopf für Grobtrieb das unscharf
abgebildete Präparat scharf stellen, dabei dar-
auf achten, dass das Objektiv den Objektträ-
ger nicht berührt. (Beschädigungsgefahr)
•Anschließend mittels Feintrieb die Bildschär-
fe einstellen.
•Zur Benutzung von Farbfiltern Filterhalter
ausschwenken und Farbfilter einlegen.
•Mittels des Koaxialtriebs des Kreuztisches
lässt sich das zu betrachtende Objekt auf
die gewünschte Stelle schieben.
•Nach Gebrauch sofort die Beleuchtung aus-
schalten.
•Das Mikroskop mit keinen Flüssigkeiten in
Kontakt kommen lassen.
•Das Mikroskop keinen mechanischen Belas-
tungen aussetzen.
•Optische Teile des Mikroskops nicht mit den
Fingern berühren.
•Bei Beschädigungen oder Fehlern das Mik-
roskop nicht selbst reparieren.
4.2 Sicherungswechsel
•Stromversorgung ausschalten und unbe-
dingt Netzstecker ziehen.
•Sicherungshalter an der Rückseite des Mik-
roskops mit einem flachen Gegenstand (z.B.
Schraubenzieher) herausschrauben.
•Sicherung ersetzen und Halter wieder ein-
schrauben.
5. Aufbewahrung, Reinigung, Entsorgung
•Das Mikroskop an einem sauberen, trocke-
nen und staubfreien Platz aufbewahren.
•Bei Nicht-Benutzung das Mikroskop immer
mit der Staubschutzhülle abdecken.
•Das Mikroskop keinen Temperaturen unter
0°C und über 40°C sowie keiner relativen
Luftfeuchtigkeit über 85% aussetzen.
•Vor Pflege- und Wartungsarbeiten ist immer
der Netzstecker zu ziehen.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com
Technische Änderungen vorbehalten
© Copyright 2013 3B Scientific GmbH
•Zur Reinigung des Mikroskops keine aggres-
siven Reiniger oder Lösungsmittel verwenden.
•Objektive und Okulare zum Reinigen nicht
auseinander nehmen.
•Bei starker Verschmutzung das Mikroskop
mit einem weichen Tuch und ein wenig
Ethanol reinigen.
•Die optischen Bestandteile mit einem wei-
chen Linsentuch reinigen.
•Die Verpackung ist bei den örtlichen Recyc-
lingstellen zu entsorgen.
•Sofern das Gerät selbst
verschrottet werden soll,
so gehört dieses nicht in
den normalen Hausmüll.
Es sind die lokalen Vor-
schriften zur Entsorgung
von Elektroschrott einzu-
halten.

3B SCIENTIFIC®PHYSICS
1
Trinocular Microscope Model N110 1013151
Instruction Manual
07/13 ALF

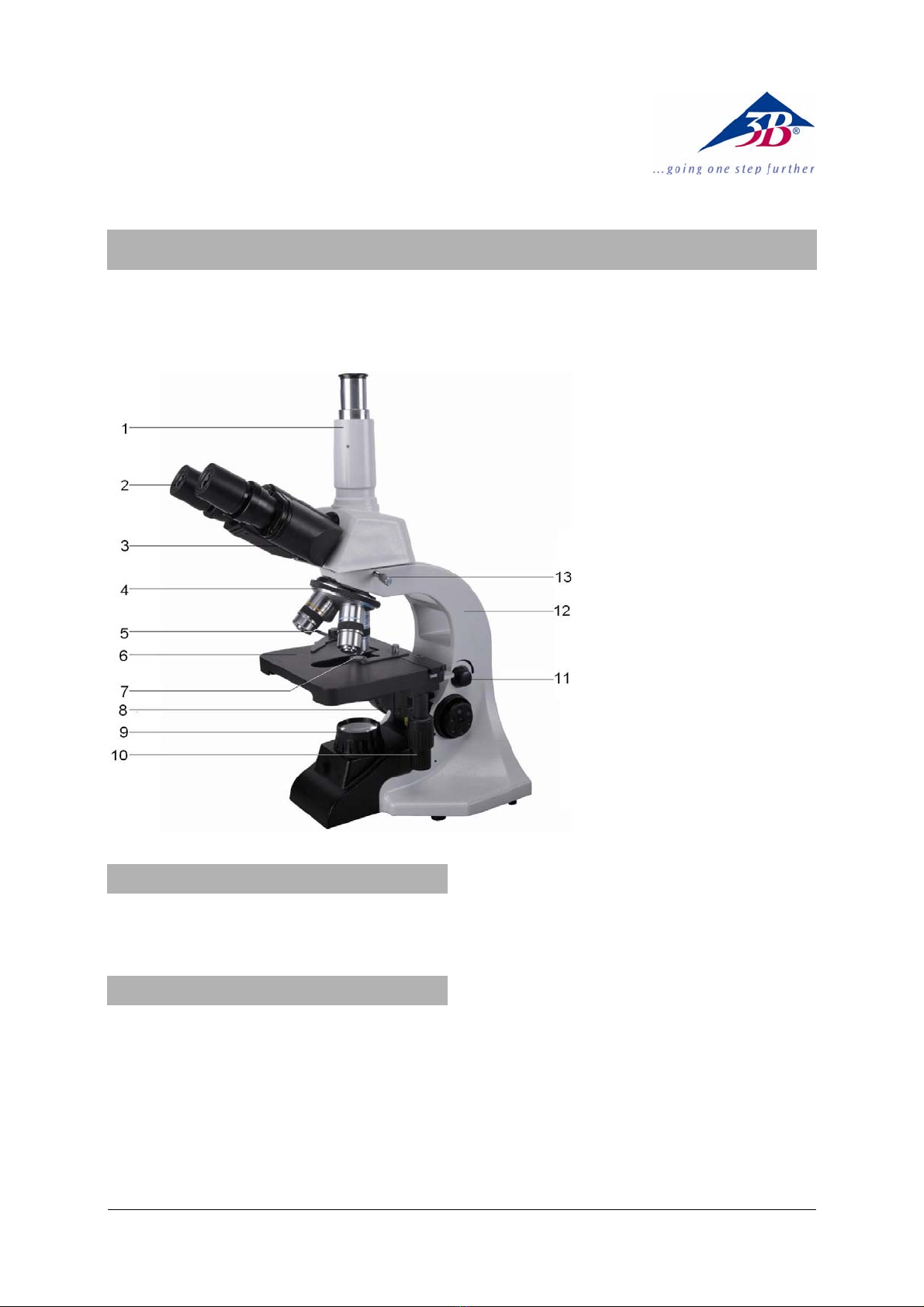

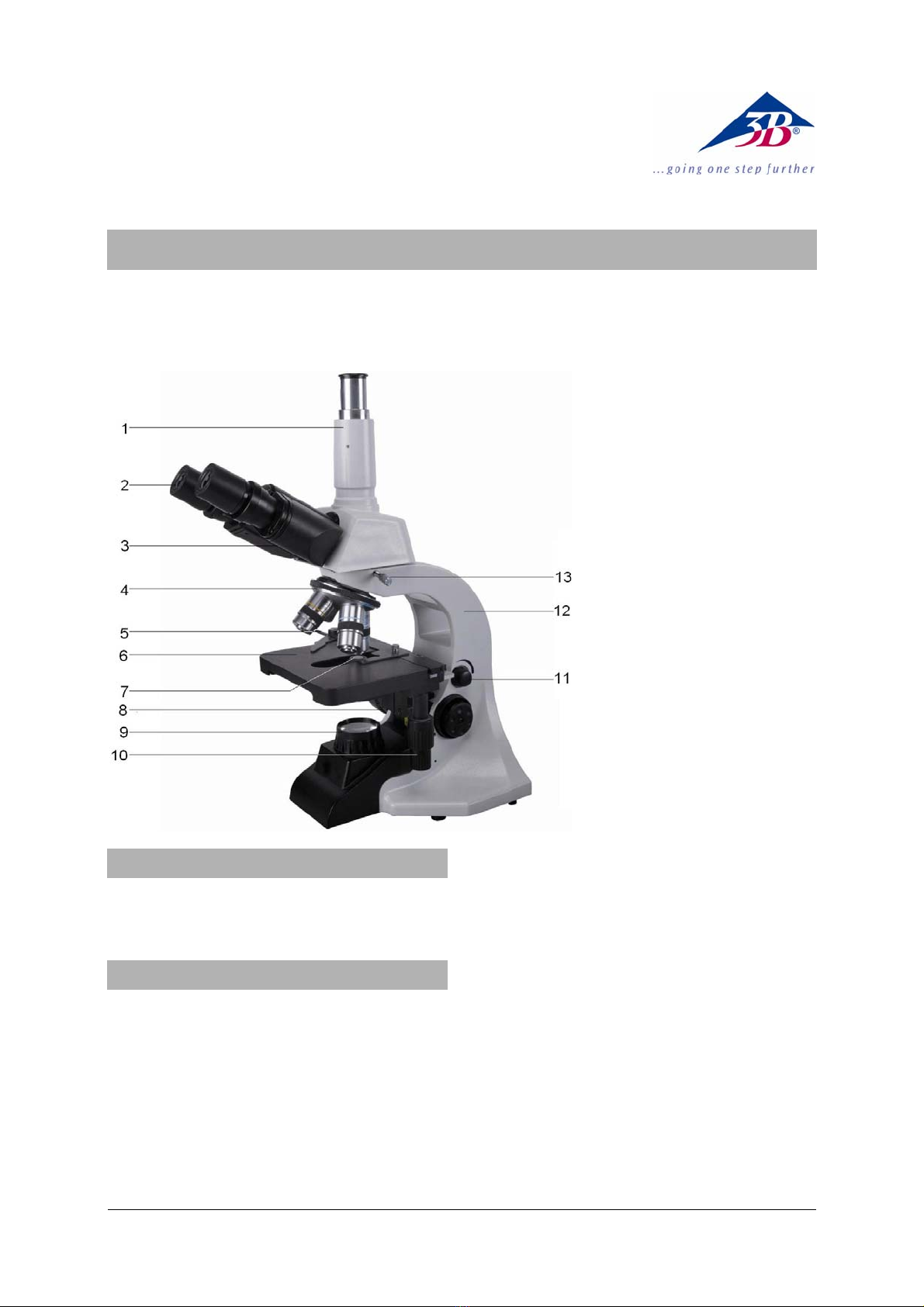

1 Vertical tube
2 Eyepiece
3 Binocular ube
4 Revolver with objectives
5 Object guide
6 Object stage
7 Condensor with iris diaphragm
and filter holder
8 Coarse and fine movement con-
trols with holding brake
9 Lamp housing
10 Coaxial movement control for the
object stage
11 Illumination control
12 Stand
13 Head lock screw
1. Safety notes
•For power supply use only electrical sockets
with ground contact.
2. Description, technical data
The microscope model N110 allows two-
dimensional viewing of objects (thin sections of
plant or animal specimen) in 40x to 1000x mag-
nification and a eyepiece camera (e.g. 1003259,
1013379 and 1013380) to be attached for
documenting work in the form of photographs
and videos.
Stand: Robust, all metal stand with arm perma-
nently connected to the base. Focussing by
means of separate knobs for coarse and fine
adjustment located on either side of the stand
Tube: Trinocular Siedentopf head, 360° ro-
tatable, binocular tubus with 30° viewing angle,
viewing distance adjustable between 55 and 75
mm, ±5 dioptric compensation, one tube with
vertical viewing angle to attach a camera
Eyepiece: Pair of wide field eyepieces WF 10x
18 mm
Objectives: Revolving nosepiece with 4 achro-
matic objectives 4x / 0.10, 10x / 0.25, 40x / 0.65,
100x / 1.25 (oil)
Magnification: 40x, 100x, 400x, 1000x
Object stage: x-y cross table, 132 x 145 mm2,
with object guide and coaxial adjustment knobs
perpendicular to the object stage, adjustment
range 78 x 54 mm2
Illumination: Adjustable LED lighting integrated
in base, universal 100 to 240 V, 50/60 Hz power
supply

2
Condenser: Abbe condenser N.A.1.25 NA 0.65
with iris diaphragm, filter holder and blue filter
Dimensions: 291 x 214 x 415 mm³ approx.
Weight: 8 kg approx.
3. Unpacking and assembly
The microscope is packed in a molded styro-
foam container.
•Take the container out of the carton remove
the tape and carefully lift the top half off the
container. Be careful not to let the optical
items (objectives and eyepieces) drop down.
•To avoid condensation on the optical com-
ponents, leave the microscope in the original
packing to allow it to adjust to room tem-
perature.
•Using both hands (one around the pillar and
one around the base), lift the microscope
from the container and put it on a stable
desk.
•The objectives will be found within individual
protective vials. Install the objectives into the
microscope nosepiece from the lowest
magnification to the highest, in a clockwise
direction from the rear.
•Put the head onto the top of the stand and
tighten the head-lock-screw. Insert the eye-
pieces into the tube.
4. Operation
4.1 General information
•Set the microscope on a level table.
•Place the object to be observed in the centre
of the specimen stage and clamp it to the
object guide.
•Connect the mains cable to the net and turn
on the switch to get the object illuminated.
•Make certain that the specimen is centered
over the opening in the stage.
•Adjust the interpupillary distance so that one
circle of light can be seen.
•Make the necessary eyepiece dioptre ad-
justments to suit your eyes.
•To obtain a high contrast, adjust the back-
ground illumination by means of the iris dia-
phragm and the variable illumination control.
•Rotate the nosepiece until the objective with
the lowest magnification is pointed at the
specimen. There is a definite “click” when
each objective is lined up properly.
NOTE: It is best to begin with the lowest power
objective. This is important to reveal general
structural details with the largest field of view
first. Than you may increase the magnification
as needed to reveal small details. When 100x
(oil) objective is chosen, objective oil must be
dripped onto the slide.
To determine the magnification at which you are
viewing a specimen, multiply the power of the
eyepiece by the power of the objective.
•Adjust the holding brake to give a suitable
degree of tightness in the focusing mecha-
nism.
•Adjust the coarse-focusing-knob which
moves the stage up until the specimen is fo-
cused. Be careful that the objective does not
make contact with the slide at any time. This
may cause damage to the objective and/or
crack your slide.
•Adjust the fine-focusing-knob to get the im-
age more sharp and more clear.
•Colour filters may be inserted into the filter
holder for definition of specimen parts.
Swing the filter holder out and insert colour
filters.
•Use the knobs of the mechanical stage to
move the slide side-, back- and forwards.
The vernier provides accurate location of the
specimen area.
•Always turn off the light immediately after
use.
•Be careful not to spill any liquids on the mi-
croscope.
•Do not mishandle or impose unnecessary
force on the microscope.
•Do not wipe the optics with your hands.
•Do not attempt to service the microscope
yourself.
4.2 Changing the fuse
•Turn off the power switch and unplug the
mains plug.
•Unscrew the fuse holder on the back of the
stand base with a screwdriver.
•Replace the fuse and reinsert the holder in
its socket.
5. Storage, cleaning and disposal
•Keep the microscope in a clean, dry and
dust free place.
•When not in use always cover the micro-
scope with the dust cover.
•Do not expose it to temperatures below 0°C
and above 40°C and a max. relative humid-
ity of over 85%.
•Always unplug the mains plug before clean-
ing or maintenance.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • www.3bscientific.com
Subject to technical amendments
© Copyright 2013 3B Scientific GmbH
•Do not clean the unit with volatile solvents or
abrasive cleaners.
•Do not disassemble objective or eyepieces
to attempt to clean them.
•Use a soft linen cloth and some ethanol to
clean the microscope.
•Use a soft lens tissue to clean the optics.
•The packaging should be disposed of at
local recycling points.
•Should you need to
dispose of the equip-
ment itself, never throw
it away in normal do-
mestic waste. Local
regulations for the dis-
posal of electrical
equipment will apply.

3B SCIENTIFIC®PHYSICS
1
Microscope trinoculaire, modèle N110 1013151
Instructions d’utilisation
07/13 ALF
1 Tube vertical
2 Oculaire
3 Tube binoculaire
4 Revolver avec objectifs
5 Surplatine
6 Platine
7 Condenseur avec diaphragme à
iris et porte-filtre
8 Boutons de mise au point avec
frein d'arrêt
9 Module de la lampe
10 Mise au point coaxiale de la
platine
11 Régulateur d'éclairage
12 Support
13 Vis de fixation de la tête du mi-
croscope
1. Consignes de sécurité
•Ne brancher le microscope qu’à des prises
de courant mises à la terre.
2. Description, caractéristiques techniques
Le microscope N110 permet d’observer des
objets en deux dimensions (coupes fines de
plantes ou d’animaux) avec un agrandissement
40 à 1000x et permet ainsi de positionner une
caméra oculaire (p.e. 1003259, 1013379 ou
1013380) pour un enregistrement photographi-
que et vidéo-technique de l'image.
Support : Bâti support entièrement métallique
avec commandes coaxiales de mise au point
micro et macrométrique
Tube : Tête de type Siedentopf trinoculaire,
orientable à 360°, une paire de tubes avec vision
inclinée à 30°; écartement interpupillaire réglable
de 55 à 75 mm, réglage dioptrique ±5; un tube à
vision verticale permettant d’insérer une caméra
Oculaire : Paire d'oculaires grand champ WF
10x 18 mm
Objectifs : Tourelle revolver à 4 objectifs
achromatiques 4x / 0,10, 10x / 0,25, 40x / 0,65,
100x / 1,25 (immersion d’huile)
Grossissement : 40x, 100x, 400x, 1000x
Platine : 132 x 145 mm2, avec surplatine à
mouvements orthogonaux x-y, à commandes
coaxiales, plage de réglage 78 x 54 mm2
Eclairage : Éclairage à LED réglable intégrée
au pied; alimentation universelle 100 à 240 V,
50/60 Hz

2
Condenseur : Condenseur d‘Abbe O. N. 1,25
avec diaphragme à iris, porte-filtre et filtre bleu
Dimensions : env. 291 x 214 x 415 mm³
Masse : env. 8 kg
3. Déballage et assemblage
Le microscope est livré dans un carton en polys-
tyrène.
•Après avoir retiré le ruban adhésif, ouvrir le
carton avec précaution. Veiller à ce que les
parties optiques (objectifs et oculaires) ne
tombent pas.
•Pour éviter de la condensation sur les com-
posants optiques, laisser le microscope
dans l’emballage, jusqu’à ce qu’il ait la tem-
pérature ambiante.
•Retirer le microscope avec les deux mains
(une main au bras de la potence et l’autre
au pied), puis le poser sur une surface pla-
ne.
•Les objectifs sont emballés séparément
dans de petites boîtes. Les visser dans les
orifices de la plaque à revolver dans le sens
des aiguilles d’une montre en commençant
par l’objectif au plus petit facteur
d’agrandissement.
•Ensuite, placer la tête du microscope sur le
bras et l’arrêter avec la vis de fixation.
Installer les oculaires dans le tube.
4. Commande
4.1 Remarques générales
•Poser le microscope sur une table plane.
•Placez l'objet au centre de la platine et fixez-
le dans le guidage.
•Brancher le câble secteur et allumer
l’éclairage.
•Glisser le support d’objet dans le faisceau
lumineux de telle sorte que l’objet soit tra-
versé par le rayon.
•Régler l’écart des yeux, jusqu’à ce qu’on ne
voie plus qu’un cercle lumineux.
•Adaptez l'intensité dioptrique aux yeux.
•Pour obtenir un contraste élevé, ajustez
l'éclairage du fond au moyen du diaphragme
à iris et de l'éclairage réglable.
•Tourner l’objectif avec le plus petit agrandis-
sement dans le faisceau lumineux. Un « clic
» signale la bonne position.
Remarque : commencer par le plus petit agran-
dissement pour découvrir d’abord les grands
details de la structure. Pour passer à un plus fort
agrandissement pour voir des détails plus fins,
tourner le revolver jusqu’à l’objectif souhaité. En
cas d’utilisation de l’objectif 100x, mettre de
l’huile sur le support de l’objet.
La force d’agrandissement résulte du produit du
facteur d’agrandissement de l’oculaire et de
l’objectif.
•Avec le frein, réglez la tension appropriée du
système de focalisation.
•Le bouton de mise au point rapide permet
d’obtenir une image nette de l’objet encore
flou ; veiller à ce que l’objectif ne touche pas
le support d’objet (risque d’endommage-
ment).
•Ensuite, régler la netteté avec la vis micro-
métrique.
•Pour utiliser des filtres de couleurs, écarter
le portefiltre et insérer le filtre désiré.
•Avec le réglage coaxial de la platine à cha-
riot croisé, glisser l’objet d’étude à l’endroit
désiré.
•Après l’utilisation du microscope, éteindre
immédiatement l’éclairage.
•Le microscope ne doit jamais entrer en con-
tact avec des liquides.
•Ne jamais exposer le microscope à des
contraintes mécaniques.
•Ne pas toucher les parties optiques du mi-
croscope avec les doigts.
•En cas d’endommagement ou de défaut, ne
pas réparer soi-même le microscope.
4.2 Remplacement de fusible
•Couper l’alimentation électrique et retirer
impérativement la fiche secteur.
•Dévisser le porte-fusible à l’arrière du mi-
croscope avec un objet plat (par ex. tourne-
vis).
•Remplacer le fusible et visser de nouveau le
porte-fusible.
5. Rangement, nettoyage, disposition
•Ranger le microscope à un endroit propre,
sec et exempt de poussière.
•Si le microscope n’est pas utilisé, le
recouvrir de la housse.
•Ne pas exposer le microscope à des
températures inférieures à 0°C et
supérieures à 40°C ainsi qu’à une humidité
relative de l’aide supérieure à 85%.
•Avant d’effectuer des travaux d’entretien et de
maintenance, retirer toujours la fiche secteur.
•Pour le nettoyage du microscope, ne pas
utiliser de nettoyants ni de solvants agressifs.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Allemagne • www.3bscientific.com
Sous réserve de modifications techniques
© Copyright 2013 3B Scientific GmbH
•Pour le nettoyage, ne pas démonter les
objectifs ni les oculaires.
•S’il est fortement encrassé, nettoyer le mi-
croscope avec un chiffon doux et un peu
d’éthanol.
•Nettoyer les composants optiques avec un
chiffon doux pour lentilles.
•L'emballage doit être déposé aux centres de
recyclage locaux.
•Si l'appareil doit être
jeté, ne pas le jeter dans
les ordures ménagères.
Il est important de re-
specter les consignes
locales relatives au
traitement des déchets
électriques.

3B SCIENTIFIC®PHYSICS
1
Microscopio trinoculare, modello N110 1013151
Istruzioni d’uso
07/13 ALF
1 Tubo verticale
2 Oculare
3 Tubo binoculare
4 Revolver portaobiettivi
5 Guida per oggetti
6 Tavolino portaoggetti
5 Vite di fissaggio del condensatore
7 Condensatore con diaframma a
iride e porta filtri
8 Regolazione macrometrica e
micrometrica con freno di arresto
9 Illuminazione
10 Avanzamento coassiale del tavo-
lino portaoggetti
11 Regolatore d’illuminazione
12 Stativo
13 Vite di fissaggio della testata del
microscopio
1. Norme di sicurezza
•L’allacciamento elettrico del microscopio
può essere effettuato solo ad una presa col-
legata a terra.
2. Descrizione, dati
Il microscopio N110 consente l’osservazione
bidimensionale di oggetti (sezioni sottili di piante
o animali) con ingrandimento da 40 a 1000 volte
e offre la possibilità di collegare una videocame-
ra oculare (ad es. 1003259, 1013379 e
1013380) per documentazione fotografica e
video.
Stativo: Robusto stativo completamente in me-
tallo, braccio dello stativo fissato saldamente
alla base; messa a fuoco attraverso manopole
coassiali per regolazione macrometrica e mi-
crometrica separate poste ai lati dello stativo
Tubo: Testata trinoculare tipo Siedentopf gire-
vole a 360°, una coppia di tubi inclinati a 30°,
distanza interoculare regolabile tra 55 mm e 75
mm, compensazione diottrica ±5; un tubo verti-
cale per l'applicazione di una videocamera
Oculare: Coppia di oculari grande campo WF
10x 18 mm
Obiettivo: Revolver portaobiettivi con quattro
obiettivi acromatici 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x /1,25 (immersione olio)
Ingrandimento: 40x, 100x, 400x, 1000x

2
Tavolino portaoggetti: Piatto mobile x-y, 132 x
145 mm2, con guida per oggetti e manopole di
regolazione coassiali verticali rispetto al tavolino
portaoggetti, campo di regolazione 78 x 54 mm2
Illuminazione: Illuminazione a LED regolabile
integrata nella base; alimentazione universale
da 100 V a 240 V, 50/60 Hz
Condensatore: Condensatore Abbe N.A.1,25
con diaframma a iride, supporto portafiltro e filtro
azzurrato
Dimensioni: ca. 291 x 214 x 415 mm³
Peso: ca. 8 kg
3. Disimballo e assemblaggio
Il microscopio viene fornito in un cartone in
Styropor.
•Aprire con precauzione il contenitore una
volta rimosso il nastro adesivo. Durante tale
operazione prestare attenzione affinché i
pezzi dell’ottica (obiettivi e oculari) non ca-
dano.
•Per evitare la formazione di condensa sui
componenti ottici lasciare il microscopio nel-
la confezione finché non abbia raggiunto la
temperatura ambiente.
•Estrarre il microscopio con entrambe le mani
(una mano sul braccio dello stativo e una sul
piede) e collocarlo su una superficie piana.
•Gli obiettivi sono confezionati in piccole sca-
tole separate. Essi devono essere avvitati
nelle aperture della piastra portarevolver in
ordine progressivo, cominciando dal lato
posteriore e in senso orario a partire
dall’obiettivo con il fattore di ingrandimento
minore fino a quello con l’ingrandimento
maggiore.
•Quindi collocare la testata del microscopio
sul braccio e fissarla con la vite di bloccag-
gio. Inserire gli oculari nel tubo.
4. Comandi
4.1 Indicazioni generali
•Collocare il microscopio su un tavolo dalla
superficie piana.
•Collocare l'oggetto da osservare al centro
del tavolino portaoggetti e bloccarlo nella
guida.
•Collegare il cavo di rete e attivare
l’illuminazione.
•Spostare il supporto portaoggetti sul percor-
so dei raggi luminosi in modo che questi lo
illuminino chiaramente.
•Regolare la distanza interoculare finché non
sarà visibile un unico cerchio luminoso.
•Adattare agli occhi il potere diottrico.
•Per ottenere un contrasto elevato, impostare
l'illuminazione posteriore attraverso il dia-
framma ad iride e l’illuminazione regolabile.
•Ruotare l’obiettivo con l’ingrandimento mi-
nimo fino a portarlo sul percorso dei raggi
luminosi. Il raggiungimento della corretta
posizione viene segnalato dallo scatto
dell’obiettivo.
Nota: È opportuno cominciare con
l’ingrandimento minimo per poter riconoscere
dapprima i dettagli macroscopici delle strutture.
Il passaggio a fattori di ingrandimento maggiori
avviene attraverso la rotazione del revolver fino
all’inserimento dell’obiettivo desiderato. Quando
si utilizza l’obiettivo 100x lubrificare con olio il
tavolino portaoggetti.
Il valore di ingrandimento viene ottenuto dal
prodotto dei fattori di ingrandimento dell’oculare
e dell’obiettivo.
•Con il freno di arresto impostare la tensione
adatta del sistema di messa a fuoco.
•Con la manopola di regolazione macrome-
trica mettere a fuoco il preparato, ancora
sfuocato; prestare attenzione, durante tale
operazione, affinché l’obiettivo non vada a
toccare il supporto portaoggetti. (rischio di
danneggiamento)
•Quindi regolare la definizione dell’immagine
con la regolazione micrometrica.
•Per utilizzare filtri colorati spostare il suppor-
to portafiltri e inserire un filtro colorato.
•Utilizzando l’azionamento coassiale del piat-
to mobile è possibile spostare l’oggetto da
osservare nel punto desiderato.
•Dopo l’uso spegnere immediatamente la
lampada.
•Il microscopio non deve entrare in contatto
con sostanze liquide.
•Non sottoporre il microscopio a sollecitazioni
meccaniche.
•Non toccare con le dita le parti ottiche del
microscopio.
•In caso di danneggiamento o di difetti del
microscopio non cercare di effettuare la ripa-
razione autonomamente.
4.2 Sostituzione del fusibile
•Disconnettere l’alimentazione elettrica ed
estrarre assolutamente la spina.
•Svitare il portafusibili sul lato posteriore del
microscopio con un oggetto piatto (ad es. un
cacciavite).
•Sostituire il fusibile e riavvitare il supporto.

3B Scientific GmbH • Rudorffweg 8 • 21031 Amburgo • Germania • www.3bscientific.com
Con riserva di modifiche tecniche
© Copyright 2013 3B Scientific GmbH
5. Conservazione, pulizia, smaltimento
•Conservare il microscopio in un luogo pulito,
asciutto e privo di polvere.
•Durante il periodo di non utilizzo coprire se
pre il microscopio con la custodia antipolve-
re.
•Non esporre il microscopio a temperature
inferiori a 0°C e superiori a 40°, né ad
un’umidità relativa superiore all’85%.
•Prima di effettuare lavori di cura o manuten-
zione è necessario staccare sempre la spi-
na.
•Non impiegare detergenti o soluzioni ag-
gressive per la pulizia del microscopio.
•Non separare gli obiettivi e gli oculari per
effettuarne la pulizia.
•In caso di sporco notevole ripulire il micro-
scopio con un panno morbido e un poco di
etanolo.
•Pulire le componenti ottiche con un panno
morbido per lenti.
•Smaltire l'imballo presso i centri di raccolta e
riciclaggio locali.
•Non gettare l'apparec-
chio nei rifiuti domestici.
Per lo smaltimento delle
appare- cchiature elet-
triche, rispet- tare le di-
sposizioni vigenti a livel-
lo locale.

3B SCIENTIFIC®PHYSICS
1
Microscopio trinocular, modelo N110 1013151
Instrucciones de uso
07/13 ALF
1 Tubo perpendicular
2 Ocular
3 Tubo binocular
4 Revólver portaobjetivos
5 Portaobjeto
6 Mesa de objetos
5 Tornillo de sujeción del
condensador
7 Condensador con diafragma iris y
portafiltros
8 Mando de ajuste fino y burdo con
freno de fijación
9 Iluminación
10 Ajuste coaxial de la mesa de
objetos
11 Regulador de iluminación
12 Soporte
13 Tornillo de sujeción del cabezal
del microscopio
1. Aviso de seguridad
•El microscopio sólo se puede conectar a
tomacorrientes con puesta a tierra.
2. Descripción, datos técnicos
El microscopio N110 permite la observación
bidimensional de objetos (cortes delgados de
tejido animal o vegetal) ampliados entre 40 y
1000 veces y la adaptación de una cámara
ocular (p. ej. 1003259, 1013379 y 1013380)
para fotografiar y realizar documentaciones en
base a secuencias de video y de imágenes.
Soporte: Soporte de metal macizo, brazo
soporte de montaje fijo en el pedestal; focali-
zación por medio de ambos botones coaxiales
para accionamiento burdo y fino
Tubo: Cabezal de Siedentopf triocular giratorio
en 360°, con par de tubos de observación
inclinada de 30°, distancia entre los ojos
ajustable entre 55 mm y 75 mm, compensación
de dioptrías ±5; un tubo con observación
perpendicular para soportar una cámara
Ocular: Par de oculares de campo amplio WF
10x 18 mm
Objetivos: Revólver portaobjetivos con 4
objetivos acromáticos 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x / 1,25 (inmersión en aceite)
Magnificación: 40x, 100x, 400x, 1000x
Mesa de objetos: Mesa cruzada x-y, 132x145
mm2, con portaobjeto y botones de ajuste
perpendiculares a la mesa portaobjetos, gama
de ajuste 78 x 54 mm2

2
Iluminación: Iluminación por LED regulable
integrada en el pedestal; alimentación de ten-
sión de 100 V hasta 240 V, 50/60 Hz
Condensador: Condensador de tipo Abbe
N.A.1,25 con diafragma de iris, portafiltros y
filtro azul
Dimensiones: aprox. 291 x 214 x 415 mm³
Masa: aprox. 8 kg
3. Desembalaje y montaje
El microscopio se suministra embalado en un
cartón de estiropor.
•Una vez retirada la cinta adhesiva, abra
cuidadosamente el paquete. Al hacerlo, ten-
ga cuida-do de que no caiga ninguna de las
piezas ópticas (objetivos y oculares).
•Para evitar la presencia de condensado
sobre los componentes ópticos, el
microscopio debe permanecer dentro del
embalaje el tiempo que sea necesario para
que adote la temperatura ambiente.
•Saque el microscopio tomándolo con ambas
manos (tome con una el brazo del estativo y
con la otra la base), y colóquelo sobre una
superficie plana.
•Los objetivos están embalados por
separado en pequeños botes y se enroscan,
en sentido horario, en las aperturas de la
placa del portaobjetivos, empezando por la
parte de atrás, con el objetivo de menor
factor de ampliación hasta llegar al mayor.
•A continuación, coloque el cabezal del mic-
roscopio en el brazo y fíjelo con el tornillo de
sujeción. Coloque los oculares en el tubo.
4. Servicio
4.1 Notas generales
•Coloque el microscopio sobre una mesa
plana.
•El objeto a observar se coloca en el centro
de la mesa portadora de objetos y se encla-
va en la guía para objetos.
•Conecte el cable a la red y encienda la ilu-
minación.
•Desplace el portaobjetos hacia el haz de
luz, de manera que el objeto se vea clara-
mente iluminado.
•Ajuste la distancia interocular hasta que sólo
sea visible un círculo luminoso.
•Se acomoda el número de dioptrias de los
ojos.
•Para lograr un contraste alto se ajusta la
iluminación de fondo por medio del diafrag-
ma de iris y la iluminación regulable.
•Gire el objetivo con el menor factor de
ampliación hacia el haz de luz. Un sonido de
«clic» indica la posición correcta.
Nota: Es mejor empezar con la ampliación más
pequeña para, en primer lugar, reconocer los
detalles más burdos de la estructura. El paso a
una ampliación mayor, para la observación de
detalles más finos, se efectúa girando el
portaobjetivos hasta llegar al objetivo deseado.
Si se usan objetivos de 100x, se sebe aplicar
aceite al portaobjetos.
La magnitud de la ampliación es el resultado del
producto del factor de ampliación del ocular por
el del objetivo.
•Se ajusta la tensión adecuada del sistema
de focalización por medio del freno de fijaci-
ón.
•Ajuste la nitidez del objeto visualizado por
medio del botón de ajuste grueso, pero al
hacerlo, tenga cuidado de que el objetivo no
toque el portaobjetos. (Peligro de daño)
•Ajuste a continuación la nitidez de la imagen
por medio del botón de ajuste fino.
•Si se requiere un filtro de colores, gire el
portafiltros y colóquelo dentro de él.
•El objeto de observación se puede despla-
zar hacia la posición deseada por medio del
ajuste coaxial de la platina en cruz.
•Tras el uso, desconecte inmediatamente la
iluminación.
•El microscopio no debe entrar en contacto
con ningún tipo de líquido.
•El microscopio no debe ser sometido a
ningún tipo de carga mecánica.
•No tocar con los dedos las piezas ópticas
del microscopio.
•En caso de daños o de que el microscopio
presentara fallos, no trate de repararlo Ud.
mismo.
4.2 Recambio de fusible
•Desconecte la alimentación de corriente. Es
imprescindible que también desconecte el
enchufe de la red.
•En la parte posterior del microscopio,
desatornille el portafusibles con un objeto
plano (p. ej. Un destornillador).
•Reemplace el fusible y vuelva a atornillar el
portafusibles.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburgo ▪Alemania • www.3bscientific.com
Se reservan las modificaciones técnicas
© Copyright 2013 3B Scientific GmbH
5. Mantenimiento, limpieza, desecho
•El microscopio debe permanecer en un lu-
gar limpio, seco y libre de polvo.
•Si se lo mantiene fuera de uso, se debe
cubrir siempre con la envoltura protectora
contra el polvo.
•No someta el microscopio a temperaturas
bajo 0°C o sobre 40°C, ni a una humedad
relativa del aire superior al 85%.
•Antes de realizar trabajos de mantenimiento
o reparación, se debe desconectar el
enchufe de la red.
•No se debe usar ningún elemento agresivo
ni disolventes para limpiar el microscopio.
•No desmontar los objetivos y oculares para
limpiarlos.
•Si el microscopio se encuentra muy sucio,
se debe limpiar con un paño suave y un po-
co de etanol.
•Limpie los componentes ópticos con un
paño suave para lentes.
•El embalaje se desecha en los lugares loca-
les para reciclaje.
•En caso de que el propio
aparato se deba desecha
r
como chatarra, no se
debe deponer entre los
desechos domésticos
normales. Se deben
cumplir las prescrip-
ciones locales para el de-
secho de chatarra
eléctrica.
