A.O. Smith ST-300 Troubleshooting guide

0312 730
Innovation has a name.
Voorraadvat
Storage tank
Ballons de stockage
ST - 300
ST
Installatie-, Gebruikers- en
Servicehandleiding
Notice d’installation, Mode d’emploi,
Notice d’entretien
Installation, User and Service
Manual
2617 - Wijzigingen voorbehouden / Changes Reserved / Réserve de modifications.

A.O. Smith UK, Unit B8 Amstrong Mall, Southwood Business Park, Farnborough, Hampshire GU14 0NR
www.aosmith.co.uk
A.O. Smith France, 14, allée Charles Pathé, 18000 Bourges
www.aosmith.fr, 008008-AOSMITH (2676484)
A.O. Smith Hoofdkantoor Europa, De Run 5305, 5503 LW Veldhoven
www.aosmith.nl, 0800-AOSMITH (2676484)
Uw Installateur / Your Installer / votre installateur

ST 300
3
Inhoudsopgave / Table
of contents / Table des
matières
1 - NL
2 - UK
3 - FR
1 - NL
2 - UK
3 - FR
1 - NL
2 - UK
3 - FR
NL
Deze handleiding bestaat uit 3 talen.
Handleiding ST 300 .................................................................................................. 5
Manual ST 300 ........................................................................................................ 21
Notice ST 300 ......................................................................................................... 37
UK
This manual consists of 3 languages.
Handleiding ST 300 .................................................................................................. 5
Manual ST 300 ........................................................................................................ 21
Notice ST 300 ......................................................................................................... 37
FR
Ce notice est composé de 3 langues.
Handleiding ST 300 .................................................................................................. 5
Manual ST 300 ........................................................................................................ 21
Notice ST 300 ......................................................................................................... 37

ST 300
4

ST 300
Installatie-, Service- en Gebruikershandleiding
5
Lees deze handleiding
zorgvuldig
Handelsmerken
Aansprakelijkheid
Meer informatie
Waarschuwing
Lees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt. Het niet
lezen van deze handleiding en het niet opvolgen van de instructies in deze
handleiding kan leiden tot ongevallen en schade aan personen en het toestel.
Copyright © 2017 A.O. Smith Water Products Company
Alle rechten voorbehouden.
Niets uit deze uitgave mag worden gekopieerd, verveelvoudigd en/of openbaar
gemaakt door middel van druk, fotokopie of op welke andere wijze dan ook, zonder
voorafgaande schriftelijke toestemming van A.O. Smith Water Products Company.
A.O. Smith Water Products Company behoudt zich het recht voor de specificaties
zoals vermeld in deze handleiding te wijzigen.
Alle in deze handleiding genoemde merknamen zijn geregistreerde handelsmerken
van de desbetreffende leveranciers.
A.O. Smith Water Products Company is niet aansprakelijk voor claims van derden
veroorzaakt door ondeskundig gebruik anders dan vermeld in deze handleiding en
overeenkomstig de Algemene Voorwaarden gedeponeerd bij de Kamer van
Koophandel.
Zie verder de Algemene Voorwaarden. Deze kunt u kostenloos bij ons opvragen.
Hoewel grote zorg is besteed aan het waarborgen van correcte en waar nodig,
volledige beschrijving van de relevante onderdelen, kan het voorkomen dat de
handleiding fouten en onduidelijkheden bevat.
Mocht u toch fouten of onduidelijkheden in de handleiding ontdekken, dan vernemen
wij dat graag van u. Het helpt ons de documentatie verder te verbeteren.
Indien u opmerkingen of vragen heeft aangaande specifieke onderwerpen die
betrekking hebben op het toestel, aarzelt u dan niet contact op te nemen met:
A.O. Smith Water Products Company
Postbus 70
5500 AB Veldhoven
Nederland
Telefoon: (gratis) 0800 - AOSMITH
0800 - 267 64 84
Algemeen: [phone]
Fax: [phone]
E-mail: [email protected]
Website: www.aosmith.nl
Voor problemen met de aansluitingen op gas,- elektra- en watervoorzieningen kunt u
terecht bij de leverancier/installateur van uw installatie.

ST 300
Installatie-, Service- en Gebruikershandleiding
6

ST 300
Installatie-, Service- en Gebruikershandleiding
7
Inhoudsopgave
1 1.1
1.2
1.3
1.4
1.5
1.6
1.7
2 2.1
2.2
3 3.1
3.2
4 4.1
4.2
5 5.1
5.2
5.3
5.4
5.5
5.6
5.7
Technische specificaties ........................................................................................ 9
Vloerbelasting ........................................................................................................... 9
Watersamenstelling .................................................................................................. 9
Werkruimte ................................................................................................................ 9
Verpakking ................................................................................................................ 9
Afvoeren ................................................................................................................... 9
Algemene gegevens ............................................................................................... 10
Afmetingen .............................................................................................................. 10
Installatie ............................................................................................................... 13
Aansluitschema ....................................................................................................... 13
Wateraansluitingen ................................................................................................. 13
Vullen en Aftappen ............................................................................................... 15
Vullen ...................................................................................................................... 15
Aftappen ................................................................................................................. 16
Onderhoud ............................................................................................................. 17
Onderhoud voorbereiden ........................................................................................ 17
Waterzijdig onderhoud ............................................................................................ 17
Garantie ................................................................................................................. 19
Garantie algemeen ................................................................................................. 19
Garantie tank .......................................................................................................... 19
Voorwaarden installatie en gebruik ......................................................................... 19
Uitsluitingen ............................................................................................................ 20
Omvang garantie .................................................................................................... 20
Claims ..................................................................................................................... 20
Verplichtingen voor A.O. Smith ............................................................................... 20

ST 300
Installatie-, Service- en Gebruikershandleiding
8

ST 300
Installatie-, Service- en Gebruikershandleiding
9
1 Technische specificaties
1.1 Vloerbelasting
1.2 Watersamenstelling
1.3 Werkruimte
1.4 Verpakking
1.5 Afvoeren
Houd in verband met het gewicht van het toestel rekening met de maximale
vloerbelasting, zie de tabel (1.6 "Algemene gegevens").
Het toestel is bedoeld om drinkwater op te warmen. Het drinkwater moet voldoen aan
de regelgeving voor drinkwater voor menselijke consumptie. In de tabel ziet u een
overzicht van de specificaties.
Specificaties water
Watersamenstelling
Hardheid
(aardalkali-ionen)
> 1,00 mmol/l:
Duitse hardheid > 5,6 °dH
Franse hardheid > 10,0 °fH
Britse hardheid > 7,0 °eH
> 100 mg/l CaCO3
Geleidbaarheid
> 125 μS/cm
Zuurgraad (pH-waarde)
7,0 < pH-waarde < 9,5
Opmerking
Als van de in de tabel opgegeven specificaties wordt afgeweken, dan kan de
bescherming van de tank niet worden gegarandeerd (4 "Garantie").
In verband met de bereikbaarheid van het toestel wordt aanbevolen de volgende
afstanden in acht te nemen
bij de anode aansluitingen: 100 cm.
rondom het toestel: 50 cm.
bovenzijde van het toestel: 50 cm
De verpakking beschermt het toestel tegen transportschade. Het
gekozen verpakkingsmateriaal is milieu vriendelijk, recyclebaar en
relatief makkelijk en milieuvriendelijk afgevoerd worden.
Oude afgedankte toestellen bevatten stoffen die moeten worden
gerecycleerd. Houdt u bij het afvoeren van oude afgedankte
toestellen rekening met de plaatselijke wetten met betrekking tot
afvalverwerking.
Verwijder uw oude toestel dan ook nooit samen met het gewone
afval, maar lever het in bij een gemeentelijk inzameldepot voor
elektrische en elektronische apparatuur. Vraag uw
handelaar/installateur, indien nodig, om inlichtingen. Het oude
toestel moet buiten het bereik van kinderen worden opgeslagen.

ST 300
Installatie-, Service- en Gebruikershandleiding
10
1.6 Algemene gegevens
Algemene gegevens
Eenheid
ST 300
Inhoud
ltr.
300
Ledig gewicht
kg
99
Maximale vloerbelasting
kg
399
Energie-efficiëntieklasse (Energie Label)
-
C
Stilstandsverlies
W
92
Maximale werkdruk
kPa (bar)
1000 (10)
Maximale temperatuur
ºC
95
Anodes
-
1
1.7 Afmetingen
Afmetingen
Eenheid
ST 300
A
Totale hoogte
mm
1650
D
Diameter
mm
750
M
Hoogte koudwatertoevoer
mm
110
N
Hoogte warmwateruitlaat
mm
1460
P
Hoogte reinigingsopening
mm
280
R
Hoogte aansluiting
mm
1050
S
Hoogte aansluiting
mm
495
T
Hoogte T&P-aansluiting
mm
1545
Z
Hoogte aansluiting elektrisch element
mm
850
1
Aansluiting koudwatertoevoer
-
G 1"
2
Aansluiting warmwateruitlaat
-
G 1"
5
Aansluiting
-
Rp ¾"
6
Diameter reinigingsopening
mm
180
7
Aansluiting T&P
-
Rp 1"
10
Aansluiting anode
-
G 1¼"
11
Aansluiting elektrisch element
-
G 1½"

ST 300
Installatie-, Service- en Gebruikershandleiding
11
Vooraanzicht doorsnede toestel
IMD-1281 R0

ST 300
Installatie-, Service- en Gebruikershandleiding
12

ST 300
Installatie-, Service- en Gebruikershandleiding
13
2 Installatie

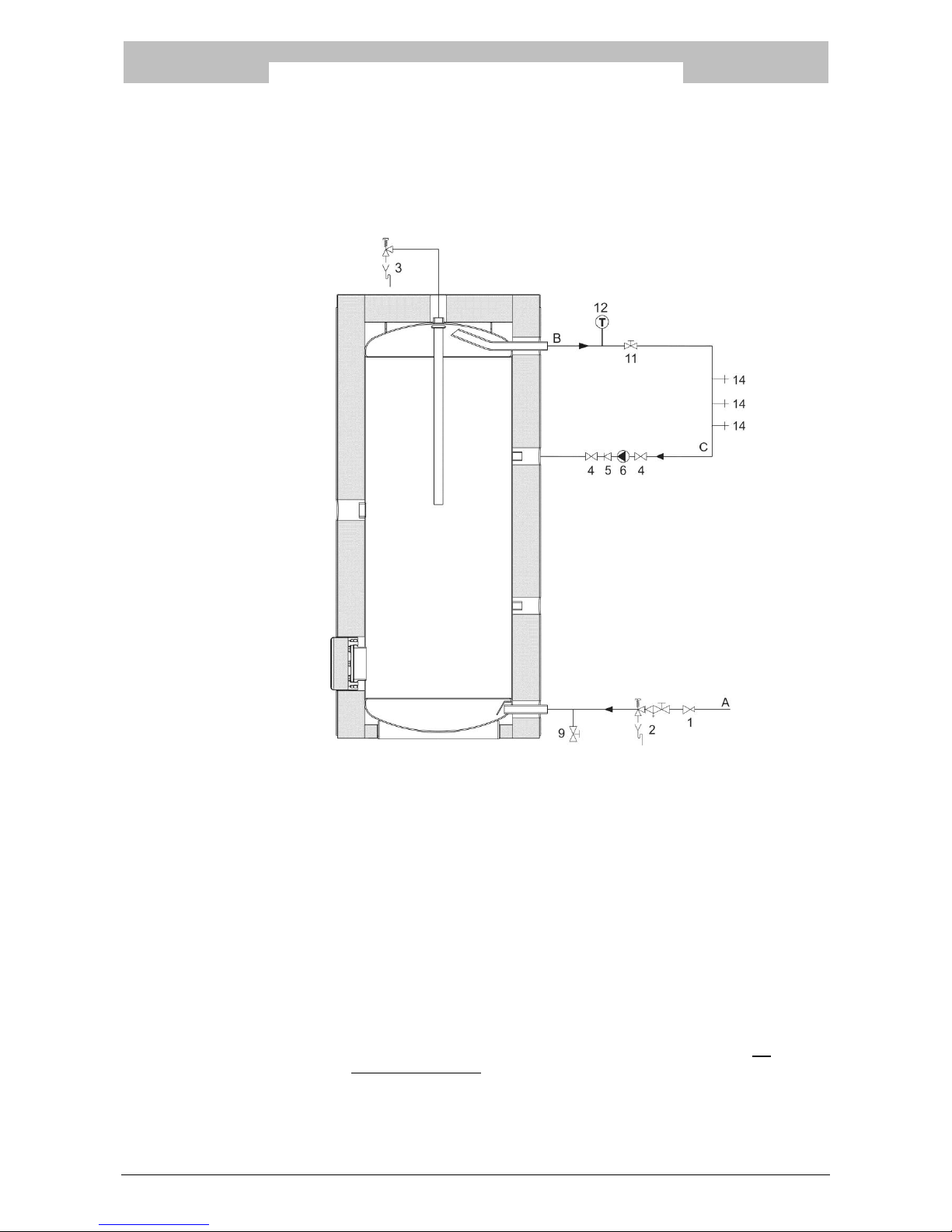

2.1 Aansluitschema De figuur geeft het aansluitschema weer. Dit schema wordt gebruikt in de paragrafen
waarin het eigenlijke aansluiten wordt beschreven.
Installatie Schema
Legenda
2. inlaatcombinatie (verplicht)
3. T&P-ventiel (aanbevolen)
4. afsluiter (aanbevolen)
5. terugslagklep (verplicht)
6. circulatiepomp (optioneel)
A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding
IMD-1284 R0
2.2 Wateraansluitingen
2.2.1
Waarschuwing
De installatie dient te geschieden door een erkend installateur en overeenkomstig de
algemeen en plaatselijke geldende voorschriften
Koudwaterzijdig
Zie (A) in het aansluitschema (2.1 "Aansluitschema").
1. Indien de waterleidingdruk meer dan de voorgeschreven (1.6 "Algemene
gegevens") druk is, plaats dan een goedgekeurd reduceerventiel.
2. Plaats koudwaterzijdig een goedgekeurde inlaatcombinatie (2) overeenkomstig
de geldende voorschriften.
3. Sluit de overstortzijde van de inlaatcombinatie (2) aan op een open
waterafvoerleiding.

ST 300
Installatie-, Service- en Gebruikershandleiding
14
2.2.2
2.2.3
Let op
Een inlaatcombinatie is verplicht. Monteer deze zo dicht mogelijk bij het toestel.
Waarschuwing
Tussen inlaatcombinatie en het toestel mag nooit een afsluiter of terugslagklep
geplaatst worden.
Warmwaterzijdig
Zie (B) in het aansluitschema (2.1 "Aansluitschema").
Opmerking
Isolatie van lange warmwaterleidingen voorkomt onnodig energieverlies.
1. Optioneel: monteer een temperatuurmeter ter controle van de temperatuur van
het tapwater.
2. Aanbevolen: monteer het T&P-ventiel (3).
3. Monteer een afsluiter in de warmwaterleiding ten behoeve van servicedoeleinden.
4. Is een circulatieleiding nodig, ga dan verder met het monteren van de
circulatieleiding (2.2.3 "Circulatieleiding"). Zo niet, monteer dan de bij de
aftapkraan geleverde afdichtmoer met pakking.
Circulatieleiding
Zie (C) in het aansluitschema (2.1 "Aansluitschema").
Indien men direct warm water ter beschikking wil hebben bij tappunten kan een
circulatiepomp geïnstalleerd worden. Dit verhoogt het comfort en voorkomt
waterverspilling.
1. Monteer een circulatiepomp (6) met een capaciteit overeenkomend met de
grootte en weerstand van het circulatiesysteem.
2. Monteer een terugslagklep (5) na de circulatiepomp om de circulatierichting te
garanderen.
3. Monteer voor servicedoeleinden twee afsluiters (4).
4. Sluit de circulatieleiding aan volgens het aansluitschema (2.1 "Aansluitschema").

ST 300
Installatie-, Service- en Gebruikershandleiding
15
3 Vullen en aftappen
Installatie Schema
Legenda
2. inlaatcombinatie (verplicht)
3. T&P-ventiel (aanbevolen)
4. afsluiter (aanbevolen)
5. terugslagklep (verplicht)
6. circulatiepomp (optioneel)
A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding
IMD-1284 R0
3.1 Vullen
Om het toestel te vullen gaat u als volgt te werk:
1. Open de afsluiter in de warmwaterleiding, en indien aanwezig de afsluiters (4)
van de circulatiepomp (6).
2. Sluit aftapkraan.
3. Open het dichtstbijzijnde tappunt.
4. Open de toevoerkraan van de inlaatcombinatie (2) zodat koud water het toestel
instroomt.
5. Vul het toestel volledig. Als uit het dichtstbijzijnde tappunt een volle straal water
komt, is het toestel vol.
6. Ontlucht de gehele installatie, bijvoorbeeld door alle tappunten te openen.
7. Het toestel staat nu onder waterleidingdruk. Er mag nu geen water uit het
overstortventiel van de inlaatcombinatie en indien toegepast uit het T&P-ventiel
(3) komen. Is dit toch het geval dan kan het zijn dat:
8. Indien de waterleidingdruk groter is dan de voorgeschreven waarde (1.6
"Algemene gegevens"), plaats alsnog een drukreduceerventiel.

ST 300
Installatie-, Service- en Gebruikershandleiding
16
3.2 Aftappen
1. Sluit de afsluiter in de warmwaterleiding.
2. Sluit de toevoerkraan van de inlaatcombinatie (2).
3. Open de aftapkraan.
4. Belucht het toestel (of installatie) zodat het helemaal kan leeglopen.

ST 300
Installatie-, Service- en Gebruikershandleiding
17
4 Onderhoud
4.1 Onderhoud voor-
bereiden
4.2 Waterzijdig
onderhoud
4.2.1
Let op
Onderhoud mag alleen door een erkend service- en onderhoudsmonteur worden
uitgevoerd.
Bij elke onderhoudsbeurt dient het voorraadvat waterzijdig onderhouden te worden.
Het onderhoud dient in de volgende volgorde te worden uitgevoerd.
1. Onderhoud voorbereiden
2. Waterzijdig onderhoud
3. Onderhoud afronden
Opmerking
Voor het bestellen van reserve-onderdelen is het van belang het toesteltype,
toestelmodel en het volledige serienummer van het voorraadvat te noteren. Deze
gegevens vindt u op het typeplaatje. Aan de hand van deze informatie kunnen
gegevens van reserveonderdelen vastgesteld worden.
De voorbereiding van het onderhoud bestaat uit het testen en controleren van enkele
componenten en deze bestaat uit de volgende stappen:
1. Test de werking van het overstort ventiel van de inlaatcombinatie. Het water dient
met een volle straal uit te stromen.
2. Controleer de afvoerleidingen van de overstortventielen en verwijder aanwezige
kalkresten.
3. Tap het toestel af.
Het waterzijdig onderhoud bestaat uit het ontkalken en reinigen van de tank en het
controleren van de anodes.
Ontkalken en reinigen tank
Ketelsteen- en kalkaanslag verhinderen een goede geleiding van de warmte naar het
water. Periodiek reinigen en ontkalken voorkomt vorming van deze aanslag. Hierdoor
wordt de levensduur van het toestel verlengd en bovendien het verwarmingsproces
bevorderd.
Bij bepaling van de onderhoudsfrequentie dient rekening gehouden te worden met de
snelheid van de kalkvorming. Kalkvorming is afhankelijk van de plaatselijke
watergesteldheid, het waterverbruik en de ingestelde watertemperatuur. Om
overmatige kalkaanslag te voorkomen wordt een temperatuurinstelling van maximaal
60°C aanbevolen.
Om een goede en waterdichte afsluiting van een reinigingsopening te waarborgen
moeten de pakking, sluitringen, bouten en eventueel de deksel na opening
vernieuwd worden. Bij de leverancier/fabrikant zijn hiervoor reserve-onderdelen voor
te verkrijgen.
Voor het eenvoudig ontkalken en reinigen van de tank is het voorraadvat uitgerust
met een reinigingsopening.

ST 300
Installatie-, Service- en Gebruikershandleiding
18
4.2.2
Werkvolgorde:
1. Draai de bouten van de reiningsopening los.
2. Verwijder de deksel en de pakking.
3. Inspecteer de tank en verwijder de losse kalkaanslag en verontreinigingen.
4. Indien de kalkaanslag niet handmatig verwijderd kan worden, dient ontkalkt te
worden met een ontkalkingmiddel. Neem contact op met de leverancier/fabrikant
voor een advies over het te gebruiken ontkalkingmiddel.
5. Sluit de reinigingsopening. Om beschadiging van de tank te voorkomen dienen
de bouten aangedraaid te worden met een moment van maximaal 50 Nm.
Gebruik hiervoor geschikt gereedschap.
Controle anodes
Anodes zorgen voor de bescherming van de tank door zich zelf op te offeren.
Wanneer er onvoldoende anode materiaal over is kan dit leiden tot een slechte
bescherming van de tank en dat kan weer leiden tot lekkage van de tank.
1. Draai de anodes los.
2. Controleer de diameter van de anode op verschillende plekken op de anode.
Deze mag minimaal 60% van de originele diameter (25,4 mm) bedragen.
3. Indien de diameter van de anodes niet voldoet aan deze criteria dienen deze
vervangen te worden. Neem contact op met de leverancier/fabrikant voor het
bestellen van nieuwe anodes.
4. Monteer de (nieuwe) anodes.

ST 300
Installatie-, Service- en Gebruikershandleiding
19
5 Garantie
5.1 Garantie algemeen
5.2 Garantie tank
5.3 Voorwaarden
installatie en gebruik
Indien binnen één jaar na de oorspronkelijke installatiedatum van een door
A.O. Smith geleverd voorraadvat, na onderzoek en ter uitsluitende beoordeling van
A.O. Smith, blijkt dat een deel of onderdeel, met uitzondering van de tank, niet of niet
juist functioneert ten gevolge van fabricage- en/of materiaalfouten, zal A.O. Smith dit
deel of onderdeel vervangen of repareren.
Indien binnen drie jaar na de oorspronkelijke installatiedatum van een door
A.O. Smith geleverd voorraadvat, na onderzoek en ter uitsluitende beoordeling van
A.O. Smith, blijkt dat de stalen glasslined tank lekt ten gevolge van roest of corrosie
vanuit de waterzijdige kant, zal A.O. Smith een volledig nieuw voorraadvat van
gelijkwaardige grootte en kwaliteit ter beschikking stellen. Op het ter vervanging
beschikbaar gestelde voorraadvat zal een garantie gegeven worden voor de duur
van de resterende garantieperiode van de oorspronkelijk geleverde voorraadvat. In
afwijking van het in artikel 2 bepaalde geldt, dat de garantieduur wordt teruggebracht
tot één jaar na de oorspronkelijke installatiedatum indien ongefiltreerd of onthard
water door het voorraadvat stroomt of daarin achterblijft.
De in artikel 1 en 2 bedoelde garantie geldt uitsluitend indien aan de volgende
voorwaarden is voldaan:
a. Het voorraadvat is geïnstalleerd met inachtneming van zowel de
installatievoorschriften van A.O. Smith geldend voor het specifieke model, als de
plaatselijk geldende installatie- en bouwverordeningen, voorschriften en
regelingen van overheidswege.
b. Het voorraadvat blijft geïnstalleerd op de oorspronkelijke installatieplaats.
c. Er wordt uitsluitend drinkwater gebruikt, dat te allen tijde vrij kan circuleren (voor
verwarming van zout of corrosief water is een afzonderlijk geïnstalleerde
warmtewisselaar verplicht).
d. De tank is door middel van periodiek onderhoud gevrijwaard van schadelijke
ketelsteen- en kalkaanslag.
e. De boilerwatertemperaturen zijn niet hoger dan de maximale voorgeschreven
temperatuur.
f. De waterdruk en/of warmtebelasting niet groter is dan de maxima aangegeven op
de typeplaat van het voorraadvat.
g. Het voorraadvat is geplaatst in een niet-corrosieve atmosfeer of omgeving.
h. Het voorraadvat is voorzien van een door de daartoe bevoegde instantie
goedgekeurde inlaatcombinatie van voldoende capaciteit, niet groter dan de
werkdruk als aangegeven op het voorraadvat en eventueel ook van een door de
daartoe bevoegde instantie goedgekeurde temperatuur- en drukontlastklep, die
gemonteerd is overeenkomstig de installatievoorschriften van A.O. Smith die van
toepassing zijn op het specifieke model voorraadvat en voorts met inachtneming
van de plaatselijke voorschriften, verordeningen en regelingen van
overheidswege.
i. Het voorraadvat moet te allen tijden voorzien zijn van kathodische bescherming.
Indien hiervoor opofferingsanodes zijn toegepast moeten deze worden vervangen
en vernieuwd indien en zodra ze voor 60% of meer verbruikt zijn. Bij toepassing
van elektrische anodes moet men ervoor zorgen dat deze continu functioneel zijn.

ST 300
Installatie-, Service- en Gebruikershandleiding
20
5.4 Uitsluitingen
5.5 Omvang garantie
5.6 Claims
5.7 Verplichtingen voor
A.O. Smith
De in artikel 1 en 2 bedoelde garantie geldt niet:
a. indien het voorraadvat door een van buiten komende oorzaak is beschadigd;
b. in geval van misbruik, verwaarlozing (met inbegrip van bevriezing), verandering,
onjuist en/of afwijkend gebruik van het voorraadvat en wanneer gepoogd is
lekken te repareren;
c. indien verontreinigingen of andere deeltjes de tank in hebben kunnen stromen;
d. indien de geleidbaarheid van het water minder is dan 125 μS/cm en/of de
hardheid (aardalkali-ionen) van het water minder is dan 1,00 mmol/l;
e. indien ongefilterd, gerecirculeerd water door het voorraadvat stroomt of in het
voorraadvat opgeslagen wordt;
f. indien gepoogd is zelf een defect voorraadvat te repareren.
De verplichtingen van A.O. Smith krachtens de gegeven garantie gaat niet verder
dan kosteloze levering af magazijn van de te vervangen delen of onderdelen
respectievelijk voorraadvat. vervoers-, arbeids-, installatie- en andere met de
vervanging verband houdende kosten komen niet voor rekening van A.O. Smith.
Een claim gebaseerd op de gegeven garantie moet worden gedeponeerd bij de
handelaar bij wie het voorraadvat is gekocht of bij een andere handelaar die de
producten van A.O. Smith Water Products Company verkoopt. Het onderzoek van
het voorraadvat bedoeld in de artikelen 1 en 2 zal plaatsvinden in een laboratorium
van A.O. Smith.
Met betrekking tot haar voorraadvaten respectievelijk de ter vervanging geleverde
(delen of onderdelen van de) voorraadvaten, wordt door A.O. Smith geen andere
garantie of waarborg gegeven dan de garantie zoals uitdrukkelijk in dit certificaat
verwoord.
A.O. Smith is krachtens de gegeven garantie of anderszins niet aansprakelijk voor
schade aan personen of zaken, veroorzaakt door (delen of onderdelen,
respectievelijk de stalen glasslined tank van) een door haar (ter vervanging)
geleverde voorraadvat.
