Operating Instructions and Parts List AR388
First Choice When Quality Matters
NORTH
AMERICA
Please read and save these instructions. Read carefully before attempt-
ing to assemble, install, operate or maintain the product described. Pro-
tect yourself and others by observing all safety information. Failure to
comply with instructions could result in personal injury and/or property
damage! Retain instructions for future reference.
AR388 - 062010 www.arblueclean.com
Electric Pressure Washer
Specifications:
Max Max Max Unit
Model PSi GPM teMP VoltaGe aMPS WeiGht
AR388 1800 1.50 122°F 120V 15 23 lbs
Safety GuidelineS:
This manual contains information
that is very important to know
and understand. This information
is provided for SAFETY and to
PREVENT EQUIPMENT PROBLEMS.
To help recognize this information,
observe the following symbols.
Warning indicates a potentially
hazardous situation which, if not
avoided, COULD result in death or
serious injury.
Caution indicates a potentially
hazardous situation which, if not
avoided, MAY result in minor or
moderate injury.
NOTE or NOTICE: Information that
requires special attention.
iMPortant
This pressure washer is equipped
with a microswitch sensitive
to water flow. This Total Stop
System (TSS) senses water flow
in the pump. When the trigger
is released, water stops flowing
through the pump. The TSS then
automatically turns the motor
off to protect the pump from
overheating.

Operating Instructions and Parts List AR388
2www.arblueclean.com
2
8
6
3
4
5D
7
10
Hose reel for
Storage Use only
911
1

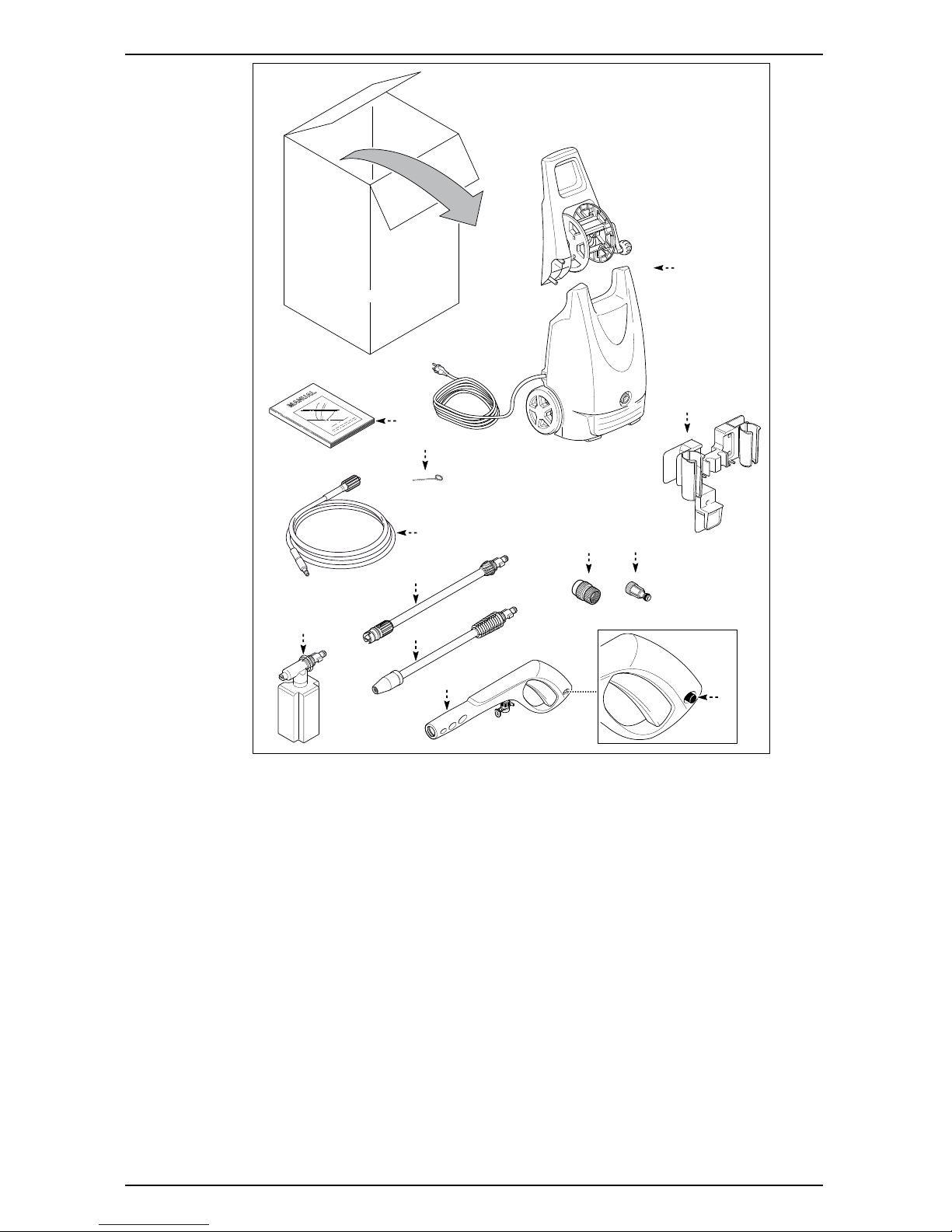

PackaGe content:
1. Pressure Water Unit
2. Manual
3. Adjustable Spray Nozzle
4. Turbo Nozzle
5. Gun
6. Detergent Tank
7. Nozzle Cleaning Tool
8. High Pressure Hose
9. Garden Hose Fitting
10. Accessories Holder
11. Quick Connect Filter
Gun Safety Button (D)

Operating Instructions and Parts List AR388
3www.arblueclean.com
oPeration
1. Pull trigger on gun.
2. Turn the “ON/OFF” switch to
“ON”.
3. Release trigger. The pressure
washer motor will stop running.
4. To spray again, pull trigger and
motor and pump will restart.
Note: Occasionally the motor may
run for a short time to bring fresh,
cool water into the pump even if
the trigger is released. This is part
of normal operation and will not
damage the unit.
Always turn
the “ON/OFF”
switch to “OFF” then trigger gun
to release hose pressure before
unplugging the power cord.
Risk of equipment
damage. Always
make sure the “ON/OFF” switch
on the unit is “OFF” and unit is
unplugged prior to storage.
Risk of Injection.
Unit will start
spraying when trigger is squeezed
if “ON/OFF” switch is in “ON”
position. Always point gun in a
safe direction.
Save These Instructions
When using this product, basic
precautions should always be
followed, including the following:
1. Read all instructions before
iMPortant Safety inStrUctionS
using the product.
2. Always disconnect power
before disassembling or
repairing the unit.
3. Follow all safety codes as well
as the Occupational Safety and
Health Act (OSHA).
4. Ensure safety devices are
operating properly before each
use. DO NOT remove or modify
any part of the gun or unit.
5. Know how to stop this product
and bleed pressure quickly. Be
thoroughly familiar with the
controls.
6. Stay alert - watch what you are
doing.
7. Do not operate the product
when fatigued or under the
influence of alcohol or drugs.
8. Keep operation area clear of all
persons.
9. Do not overreach or stand on
unstable support. Keep good
footing and balance at all
times.
10. Follow the maintenance
instructions specified in the
manual.
11. This product is provided with a
ground fault circuit interrupter,
GFCI, be sure to inspect cord
and GFCI prior to use. Any
repair or replacement of the
power cord must be performed
by a qualified (licensed or
certified) electrical technician.
12. Never use an extension cord
with this product.
13. The power cord on this product
contains chemicals, including
lead, known to the State of
California to cause [cancer
and] birth defects or other
reproductive harm. Wash
hands after handling.

Operating Instructions and Parts List AR388
4www.arblueclean.com
14. To reduce the risk of injury,
close supervision is necessary
when a product is used near
children.
Risk of
Electrocution
• Inspect cord before using - Do
not use if cord is damaged.
• Keep all electrical connections
dry and off the ground.
• Do not touch plug with wet
hands.
• This product is provided with a
ground fault circuit interrupter
built into the power cord plug.
If replacement of the plug
or cord is needed, use only
identical replacement parts.
• Do not spray electrical
apparatus and wiring.
Risk of Injection
or Sever Injury
• High pressure. Keep clear
of nozzle. Do not discharge
streams at persons or animals.
• Never put hand or fingers over
spray tip while operating the
unit.
• Never try to stop or deflect
leaks with any body part.
• Always engage the trigger
safety latch in the safe position
when spraying is stopped even
if only for a few moments.
• Point gun in safe direction.
Unit will start spraying when
trigger is squeezed if ‘on/off’
switch is in “ON” position.
• Discharge pressure - When ‘on/
off’ switch is in “OFF” position,
pressure may still exist in unit.
To discharge pressure, point
gun in safe direction and
squeeze trigger.
Risk of Explosion
• Do not spray flammable liquids.
• Never use in areas containing
combustible dust, liquids, or
vapors.
• High pressure - Gun kicks back -
Hold gun with both hands.
• Keep hose away from sharp
objects. Bursting hoses may
cause injury. Examine hose
regularly and replace if
damaged. Do not attempt to
mend a damaged hose.
note
• Use only detergents specifically
formulated for pressure
washers. Always follow
detergent manufacturer’s
label recommendations for
proper use of detergents.
Always protect eyes, skin,
and respiratory system from
detergent.
• For either indoor or outdoor
use. Store indoors and where
temperature stays above
freezing.
• Unplug unit when not in use.
• Pressure washer is not meant
to pump hot water. Do not
connect to hot water supply.
• Never leave the unit
unattended while it is plugged
in.
• Always turn water supply “ON”
before turning pressure washer
iMPortant Safety inStrUctionS (cont)

Operating Instructions and Parts List AR388
5www.arblueclean.com
“ON”. Running pump dry
causes damage.
In a double-insulated product,
two systems of insulation are
provided instead of grounding. No
grounding means are provided for
a double-insulated product, nor
should grounding means be added
to the product.
Servicing a double-insulated
product requires extreme care and
knowledge of the system, and
should be done only by qualified
service personnel.
Replacement parts for a double-
insulated product must be identical
to the original parts. A double-
insulated product is marked with
the words “Double Insulation” or
Double Insulated”. Product may
also be marked with symbol shown
below.
Do not use
pressure that
exceeds the operating pressure
of any of the parts (hoses,
fittings, etc.) in the pressurized
system. Ensure all equipment and
accessories are rated to withstand
the maximum working pressure of
the unit.
Do not spray
electrical
apparatus and wiring.
• Never disconnect the high
pressure discharge hose from
the machine while the system
is pressurized. To depressurize
machine, turn power and water
supply off, then press gun
trigger 2 - 3 times.
• Never permanently engage the
trigger mechanism on the gun.
• Never operate the machine
without all components
properly connected to the
machine (handle, gun/wand
assembly, nozzle, etc.).
Equipment
damage.
• ALWAYS turn water supply
“ON” before turning pressure
washer “ON”. Running pump
dry causes serious damage.
• Do not operate the pressure
washer with the inlet water
screen removed. Keep screen
clear of debris and sediment.
• NEVER operate pressure washer
with broken or missing parts.
Check equipment regularly
and repair or replace worn or
damaged parts immediately.
• Use only the nozzle supplied
with this machine.
• Never leave the wand
unattended while the machine
is running.
• Never attempt to alter factory
settings. Altering factory
settings could damage the unit
and will void the warranty.
• Always hold gun and wand
firmly when starting and
operating the machine.
SerVicinG of adoUble-
inSUlated aPPliance

Operating Instructions and Parts List AR388
6www.arblueclean.com
• NEVER allow the unit to run
with the trigger release (off)
for more than one (1) minute.
Resulting heat buildup will
damage pump.
• Pressure washer is not meant
to pump hot water. NEVER
connect it to a hot water supply
as it will significantly reduce the
life of the pump.
• NEVER store the pressure
washer outdoors or where it
could freeze. The pump will be
seriously damaged.
• Release trigger when changing
from high to low pressure
modes. Failure to do so could
result in damage.
Keep hose away
from sharp
objects. Bursting hoses may cause
injury. Examine hoses regularly
and replace if damaged. Do not
attempt to mend a damaged hose.
1. Attach swivel adapter to pump
water inlet, if not already
attached. Notice the swivel
adapter is marked with the
words pump and hose. Make
sure to connect pump side of
the adapter to the pump water
inlet to prevent damage to the
threads.
2. Attach garden hose to swivel
adapter side marked hose.
3. The spray gun should be locked
into the “OFF” position by
locating the safety trigger
lock just above the trigger of
the gun. Activate the lock by
holding the gun and push the
lock from left to right. Squeeze
trigger to make sure the trigger
does not move. The safety
trigger lock should be locked at
all times when pressure washer
is not in use.
1. Plug the power cord into a
grounded 120V outlet and
press the reset button as shown
below.
2. THIS MUST BE DONE EACH
TIME THE UNIT IS PLUGGED IN
AN OUTLET.
PoWer cord
SerVicinG of adoUble-
inSUlated aPPliance (cont)
Garden hoSe connection
inStrUctionS
Pump
Hose
Garden
Hose
Adapter
Reset

Operating Instructions and Parts List AR388
7www.arblueclean.com
4. Attach the high pressure hose
onto the pump water outlet
by turning clockwise and hand
tightening.
5. Connect garden hose as
explained under Garden Hose
Connection Instructions.
6. Plug the power cord into a
grounded 120V outlet.
7. Turn water on.
8. Unlock trigger lock by moving
lock right to left.
9. Depress and hold the trigger
on the gun for one minute to
release pressure and remove
any air trapped in the system.
10. Turn the “ON/OFF” switch to
the “ON” position.
directionS for USe
Damage to cleaning surfaces occurs
because the impact force of the
water exceeds the durability of the
surface. You can vary the impact
force by controlling the nozzle’s
fan pattern, the nozzle’s angle
to the cleaning surface, and the
nozzle’s distance from the cleaning
1. Insert lance adapter into the
gun push and turn clockwise to
positive stop as shown below.
2. Press release button on bottom
of gun toward back of the gun,
then insert high pressure hose.
3. Be sure that the power switch is
in the “OFF” position.
SySteM connection
hoW to aVoid
daMaGinG SUrfaceS
High Pressure Hose
Pump

Operating Instructions and Parts List AR388
8www.arblueclean.com
surface. Never use a narrow high
impact stream or a turbo nozzle
on a surface that is susceptible to
damage. Avoid spraying windows
with a narrow high impact stream
or turbo nozzle. Doing so may
break the window. The surest way
to avoid damaging surfaces is to
follow these steps.
1. Before triggering the gun,
adjust the nozzle to a wide fan
pattern.
2. Place the nozzle approximately
4 - 5 feet away from the
cleaning surface. Then hold
the nozzle at a 45° angle to the
cleaning surface. Trigger the
gun.
3. Vary the fan pattern spray
angle and the distance to the
cleaning surface until optimum
cleaning efficiency is achieved
without damaging the surface.
A clogged or partially clogged
nozzle can cause a significant
reduction of water coming out of
the nozzle and cause the unit to
pulsate while spraying.

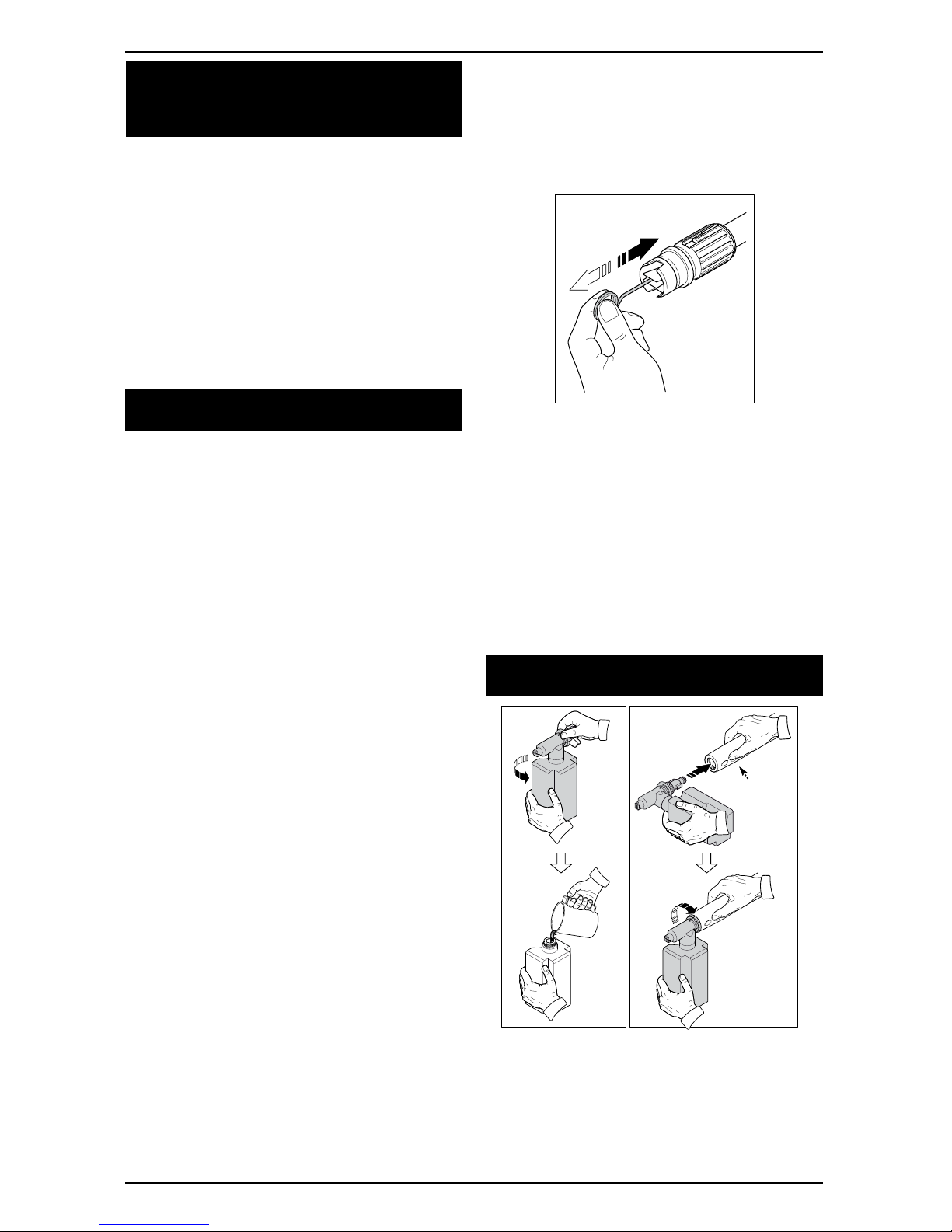

To clean out the nozzle:
• Turn off the unit.
• Turn off the water supply.
Relieve any pressure trapped
in the hose by squeezing the
trigger 2 - 3 times.
• Separate lance from gun.
• Rotate nozzle to the narrow
stream setting. This opens up
the fan blades.
• Using the included tip cleaner,
or an un-folded paper clip,
insert wire into the nozzle hole
and move back and forth until
debris is dislodged.
• Remove additional debris by
back-flushing water through
the nozzle. To do this, remove
the lance from the gun, place
end of a garden hose (with
water running) to tip of nozzle
pushing water and debris out
the back opening of the lance.
The use of detergents can
dramatically reduce cleaning time
and assist in the removal of difficult
stains. Some detergents have been
customized for pressure washer use
nozzle cleaninG inStrUctionS
deterGentS
Gun
hoW to aVoid
daMaGinG SUrfaceS (cont)

Operating Instructions and Parts List AR388
9www.arblueclean.com
on specific cleaning tasks. These
detergents are approximately as
thick as water. The use of thicker
detergents, such as dish soap, will
clog the chemical injection system
and prevent the application of the
detergent.
The cleaning power of detergents
comes from applying them to a
surface and giving the chemicals
time to break down the dirt and
grime. Detergents work best when
applied at low pressure.
The combination of chemical action
and high pressure rinsing is very
effective. On vertical surfaces,
apply the detergent starting at
the bottom and working your way
upward. This will prevent the
detergent from sliding down and
causing streaks.
High pressure rinsing should also
progress from the bottom to top.
On particularly tough stains, it
may be necessary to use a brush in
combination with detergents and
high pressure rinsing.
1. The lance is affected by
pressure during operation;
therefore hold it firmly with
both hands and point the
nozzle toward the ground.
2. Activate by pulling the trigger
of the gun/spray handle.
3. Adjust the distance to the
cleaning surface, which will
also adjust your pressure of the
nozzle.

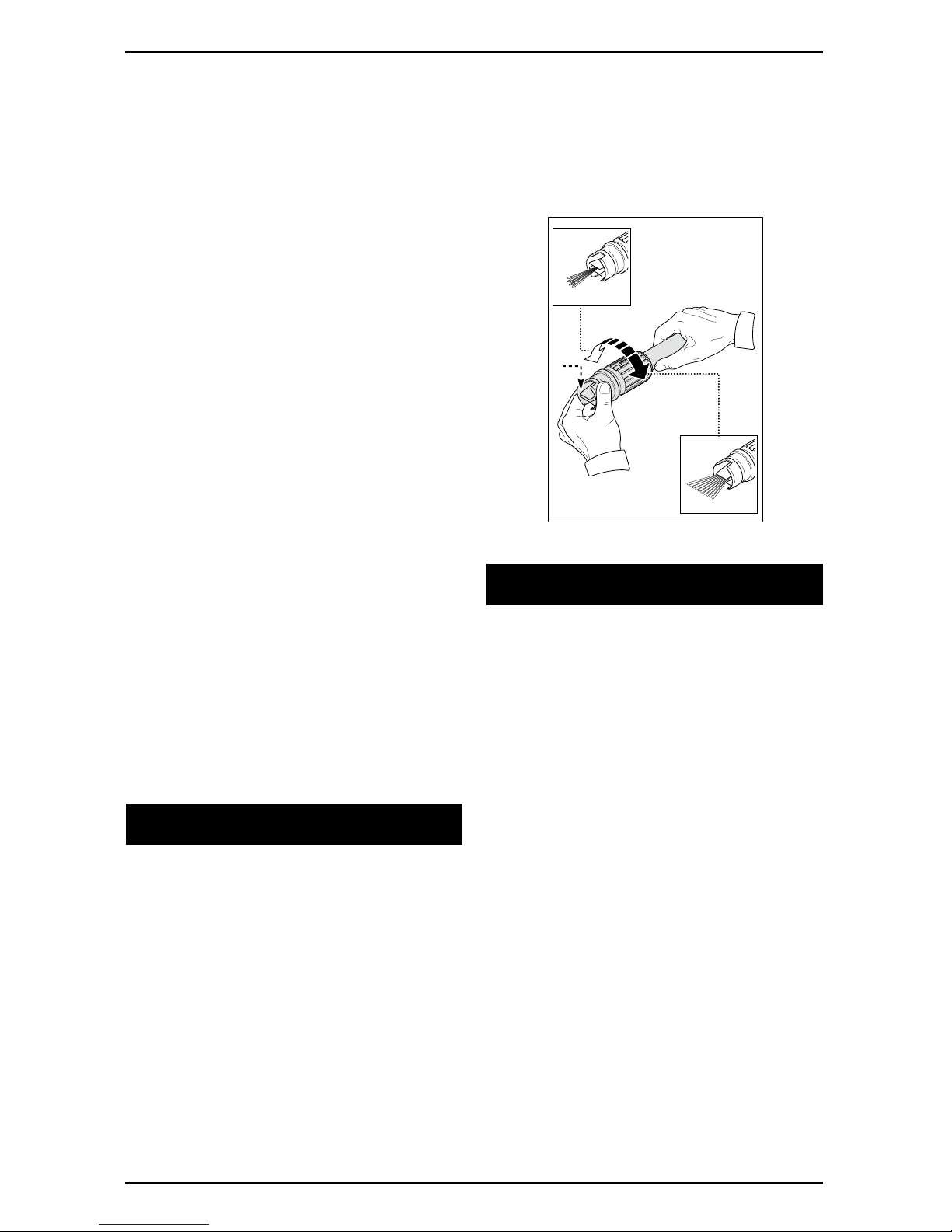

4. Spray pattern shape and
intensity can be changed by
twisting the spray adjuster at
the end of the lance. Keep
hands clear of the front of the
lance to prevent injury.
1. Press the ON/OFF switch to
“OFF” on the pressure washer.
2. Disconnect the plug from the
power source.
3. Shut off the water supply.
4. Activate the spray handle to
relieve the machine of pressure.
5. Lock the trigger into the “OFF”
position.
oPeration
end of oPeration

Operating Instructions and Parts List AR388
10 www.arblueclean.com
13
4
5
2
6
8
7
Pos. Description Part Number Qty.
1 Detergent Tank AR3080160 1
2 Hose (QC) AR50969 1
3 Gun AR50968 1
4 Adjustable Lance/Nozzle AR50975 1
5 Turbo Lance/Nozzle AR50976 1
6 Switch Assembly AR3080170 1
7 Garden Hose Fitting (with filter) AR3082130 1
8 Quick Connect Filter AR3082301 1
Pump Spare Part Kits
Water Seals & Valves AR3081290
Pre-Assembly TSS AR3082350

Operating Instructions and Parts List AR388
11 www.arblueclean.com
Notes

Operating Instructions and Parts List
www.ar-blueclean.com
Pressure Washer Limited Warranty
This product is under warranty to the original retail consumer against
defects in material and workmanship for a period of 1 (one) year and
is a complete “bumper to bumper” warranty including the spray gun,
the high-pressure hose and all accessories from the date of purchase.
The warranty is not transferable or assignable. This warranty covers
replacement parts. This limited one year warranty applies only to
products used in consumer applications and is void in rental or any
commercial application. Reasonable care must be used in conformity with
operation and maintenance instructions in the owner’s manual and quick
start guide. Failure to follow these instructions will void this warranty.
Warranty returns
Items returned for warranty consideration must have a Returned
Merchandise Authorization (RMA) number and proof of purchase. All
unauthorized returns will be refused and shipped back to sender. Freight
costs, if any, must be paid by the purchaser. Call 1-866-235-5112 Monday
through Friday 8:00 a.m. - 5:00 p.m. (Central Standard Time). Or E-Mail to:
[email protected] 24 hours a day.
A.R. North America, Inc.
Attn: Pressure Washer Warranty Department
140 - 81st Avenue NE, Fridley, MN 55432

Fr 1
Opération Instruction d’opération et Liste des pièces AR388
Ce manuel contient l’information qui
est très importante pour connaître
et comprendre. Cette information
est fournie pour la SÉCURITÉ et de
PRÉVENIR LES PROBLÈMES D’ÉQUIPE-
MENT. Pour aider à reconnaître cette
information, observer les symboles
suivants.
Avertissement indique une situation
potentiellement dangereuse, si ce
n’est pas évité, il POURRAIT provo-
quer la mort ou la blessure grave.
Prudence indique une situation
potentiellement dangereuse qui
PEUT provoquer la blessure mineure
ou modérée si ce n’est pas évité.
NOTE ou AVIS: Information qui
demande l’attention spécial.
IMPORTANT
Ce nettoyeur de pression est équipé
d’un micro-interrupteur sensible
au cours d’eau dans la pompe. Ce
système d’arrêt total ( TSS) sent le
cours d’eau dans la pompe. Quand le
déclencheur est libéré, l’eau arrêt l’
écoulement à travers de la pompe. Le
TSS éteind alors automatiquement le
moteur afin de protéger la pompe du
sur chauffage
Veuillez lire et garder ces instructions. Lire attentivement avant d’essayer à
assembler, installer, opérer ou maintenir le produit décrit. Protéger vous-même
et les autres en observant toute information de sécurité. La chute d’obéir les
instructions pourrait provoquer la blessure individuelle et/ou l’endommage-
ment de la propriété ! Retenir les instructions pour la référence à l’avenir.
AR388 - 072010 www.arblueclean.com
Nettoyeur électrique de pression
Spécifications:
Max Max Max Unité
Modele PSi GPM teMP tenSion aMPS PoidS
AR388 1800 1.50 122°F 120V 15 23 lbs
Guide de Securite:

Opération Instruction d’opération et Liste des pièces AR388
Fr 2 www.arblueclean.com
contenU d’eMballaGe:
1. Unité d’eau de pression
2. Manuel
3. Et réglable
4. Turbo-jet
5. Pistolet
6. Bâche de détersif
7. Outil de nettoyeur du jet
8. Tuyau souple de haute pression
9. Pièce de fixation du jardin
10. Accessoires titulaire
11. Rapide Connecter Filtre
Bouton de sécurité de l’injecteur (5A)
2
8
6
3
4
5D
7
10
Hose reel for
Storage Use only
911
1

Opération Instruction d’opération et Liste des pièces AR388
Fr 3 www.arblueclean.com
rapidement. Soyez familiariser
complètement les contrôles.
6. Garder vigilant – voir ce que tu
est en train de faire.
7. Ne pas opérer le produit quand
on est fatigué ou sous l’effet de
l’alcool ou des médicaments.
8. Garder toute personne hors de
la zone d’opération.
9. Ne pas franchir ou debout sur
le support instable. Garder un
bon pied et une balance a tout
moment.
10. Suivre les instructions de main-
tien spécifiées au manuel.
11. Ce produit est fourni avec un
interrupteur de défaut de
terre, GFCI, assurer d’inspecter
la câble et GFCI avant l’usage.
Toute réparation ou remplace-
ment de la câble de puissance
doit être opéré par un techni-
cien électrique qualifié.
12. Ne jamais utiliser la câble
d’extension avec ce produit.
13. Afin de réduire le risque de la
blessure, il est nécessaire quand
un produit est utilisé près des
enfants.
Risque de l’électrocution
• Inspecter la corde avant l’usage
– Ne pas utiliser si la corde est
endommagé.
• Garder toutes les connexions
électriques sèches et hors de la
terre.
• Ne pas toucher la prise avec les
mains mouillées.
• Ce produit est équipé d’un
interrupteur du circuit de
défaut de terre intégrant à la
prise du câble de
puissance. Si le
replacement de la prise et du
câble est nécessaire, utiliser les
pièces de rechange identiques
seules.
• Ne pas pulvériser l’instrument
et le câblage électrique.
1. Installer avec les vis fournis. Les
outils a besoin d’un tournevis
philips.
2. Adapter du tuyau de jardin.
Pompe et tuyau souple marqué
pour l’assemblage facile. Le net-
toyeur/filtre doit être réinstalle
comme il peut séparer pendant
l’embarquement. Placer le
nettoyeur/filtre dans le côté du
tuyau comme illustré.
Garder Ces Instructions
Lors de l’usage de ce produit, les
précautions doivent être toujours
suivies, y compris ci-dessus:
1. Lire toutes les instructions avant
d’utiliser ce produit.
2. Déconnecter toujours la puis-
sance avant de démonter ou
réparer l’unité.
3. Suivre tous les codes de sécurité
ainsi que l’acte de la Sécurité
et de la Santé Professionnelle
(OSHA)
4. Assurer que tous les appareils
de sécurité sont proprement
opérés avant chaque usage.
NE PAS déplacer ou modifier
toute pièce de l’injecteur ou de
l’unité.
5. Connaître comment arrêter ce
produit et vidanger la pression
inStrUctionS deSécUrité
iMPortanteS

Opération Instruction d’opération et Liste des pièces AR388
Fr 4 www.arblueclean.com
Risque de l’injection ou la blessure
sévère
• Ne pas contacter le jet. Ne pas
décharger le cours d’eau aux
personnes et animaux.
• Ne pas poser la main ou les
doigts sur l’embout du jet lors
de l’opération de l’unité.
• N’essayer jamais à arrêter ou
dévier les fuites avec toute par-
tie du corps.
• Engager
toujours le taquet
de sécurité du déclencheur en
position de sécurité quand la
pulvérisation est arrêté bien
qu’il soit un peu de temps.
• Pointer l’injecteur a un sens de
sécurité. L’unité va démarrer la
pulvérisation lors que le déclen-
cheur est déclenché si l’inter-
rupteur ‘on/off’ est en position
“ON”.
• Décharger la pression – Quand
l’interrupteur ‘on/off’ est en
position “OFF” , la pression
peut exister toujours dans
l’unité.
• Pour décharger la pression,
pointer l’injecteur à un sens de
sécurité et déclenche le déclen-
cheur.
Risque de l’explosion
• Ne pas pulvériser les liquides
inflammables.
• N’utiliser jamais dans les zones
contenant les ordures, les
liquides ou les vapeurs combus-
tibles.
• Haute pression – tomber à
l’inverse l’injecteur – Saisir
l’injecteur avec les deux mains
• Garder le tuyau souple
loins des objets
aigus. L’explo-
sion des tuyaux souples peut
provoquer la blessure. Contrô-
ler le tuyau souple régulière-
ment et le remplacer en cas
d’endommagement. Ne pas
essayer à réparer un tuyau
souple endommagé.
note
• Utiliser seulement les détersifs
expressément préparés pour les
nettoyeurs de pression. Suivre
toujours les recommandations
de l’ étiquette du fabricant du
détersif pour l’usage propre
des détersifs. Protéger toujours
les yeux, la peau et le système
respiratoire du détersif.
• Pour l’usage à l’intérieur ou a
l’extérieur. Stocker à l’intérieur
et ou la température est supé-
rieur au point de congélation.
• Débrancher l’unité quand il
n’est pas en usage.
• Le nettoyeur de pression ne
signifie pas de pomper l’eau
chaude. Ne pas connecter à la
source d’eau chaude.
• Ne laisser jamais l’unité sans
surveillance l’orgueil est bran-
ché.
• Tourner toujours la source
d’eau à “ON” avant de démar-
rer le nettoyeur de pression. Le
fonctionnement de la pompe
à sec provoque l’endommage-
ment.
Dans un produit à double isola-
tions, deux systèmes d’isolation
sont fournis au lieu de la mise à la
terre. Il n’y a pas de moyens de la
mise à la terre qui sont fournis pour
un produit à double isolations, non
plus les moyens de la mise à la terre
devraient ajoutés au produit.
Le maintien d’un produit à doubles
isolations demande des soins
extrêmes et des connaissances du
inStrUctionS deSécUrité
iMPortanteS (SUite)

Opération Instruction d’opération et Liste des pièces AR388
Fr 5 www.arblueclean.com
fonctionnement de la pompe a
à sec provoque le grave endom-
magement.
• Ne pas opérer le nettoyeur
de pression avec le grillage
d’eau d’entrée enlevé. Garder
le grillage hors
des débris et du
sédiment.
• N’opérer JAMAIS le nettoyeur
de pression avec des pièces
cassées ou perdues. Vérifier l’
équipement régulièrement et
réparer ou remplacer les pièces
usées ou endommagées immé-
diatement
• Utiliser seul le jet fourni avec
cette machine.
• Ne laisser JAMAIS la lance sans
surveillance lorsque la machine
est fonctionnant.
• N’essayer JAMAIS à modifier les
installations d’usine. La modifi-
cation des installations d’usine
peut endommager l’unité et va
invalider la garantie.
• Saisir toujours l’injecteur et la
lance solidement en démarrant
et opérant la machine.
• Ne permettre JAMAIS de fonc-
tionner avec le déclencheur
libéré ( fermé) pour plus d’une
(1) minute. La provocation de
la génération thermique va
endommager la pompe.
• Le nettoyeur de pression ne
signifie pas de pomper l’eau
chaude. Ne le connecter JA-
MAIS à la source d’eau chaude
comme il va réduire significa-
tivement la durée de vie de la
pompe.
• Ne stocker JAMAIS le nettoyeur
de pression a l’extérieur ou il
peut congeler. La pompe sera
sérieusement endommagée.
système et ne devrait être fait que
par les personnel de service quali-
fié.
Les pièces de rechange pour un
produit à double isolations doivent
être identiques aux pièces origi-
nales. Un produit à double isola-
tion est marqué des mots “ Double
isolations” ou “ Isolé double”. Le
produit peut être aussi marqué du
symbole démontré ci-dessous.
Ne pas utiliser la pression qui
dépasse la pression d’opération de
toute pièce ( tuyau souple, pièce
de fixation, etc.) dans le système
compression né. Assurer que tous
les équipements et accessoires sont
nominal à subir la pression maxi-
male d’opération de l’unité.
Ne pas pulvériser l’instrument et le
câblage électrique.
• Ne pas
déconnecter le
tuyau souple de décharge de
haute pression de la machine
lorsque le système est compres-
sion né. Pour décompresser la
machine, fermer la puissance et
la source d’eau, presser alors le
déclencheur de l’injecteur pour
2 ou 3 fois.
• N’engager jamais le mécanisme
de l’enclenche ur permanente
ment sur l’injecteur.
• N’opérer jamais la machine sans
tous les composants connectés
correctement à la machine (poi-
gnée, ensemble injecteur/lance,
jet, etc.)
Endommagement de l’équipement
• Démarrer TOUJOURS la source
d’eau à “ON” avant de démar-
rer le nettoyeur de pression. Le
Maintien d’Un aPPareil à
doUble iSolationS

Opération Instruction d’opération et Liste des pièces AR388
Fr 6 www.arblueclean.com
6. Pousser et tourner au sens
inverse des deux aiguilles d’une
montre pour l’enlever.
7. Enlever la coiffe d’embarquement
de l’avant du nettoyeur de pression.
8. Attacher l’adapte ur du tuyau
souple de jardin avec l’extré-
mité de la pompe au-dessus de
l’avant du nettoyeur de pres-
sion.
9. Assurer que le filtre est mis
en place sur le côté du tuyau
souple et attacher le tuyau
souple de jardin.
10. Activer la serrure en saisissant le
pistolet et pousser la serrure de
• Libérer le déclencheur lors du
changement du mode de haute
pression à la basse pression.
La chute de faire comme ça pro-
voque l’endommagement.
Garder le tuyau souple loins des
objets aï gus. L’explosion des
tuyaux souples peut provoquer la
blessure. Contrôler le tuyau souple
régulièrement et le remplacer en
cas d’endommagement. Ne pas
essayer à réparer un tuyau souple
endommagé.
1. Enlever la coiffe d’embarque-
ment de l’arrière du nettoyeur
de pression.
2. Installer
l’extrémité fileté
du tuyau de haute pression en
poussant dans l’arrière du net-
toyeur de pression et tourner
au sens des deux aiguilles d’une
montre jusqu’au serrage.
3. Installer l’extrémité non fileté
du tuyau de haute pression au
pistolet.
4. Presser le bouton de lâchage au
fond du pistolet vers l’arrière
du pistolet, insérer alors le
tuyau de haute pression.
5. Insérer la lance dans le pistolet
en poussant et tourner au sens
des deux aiguilles d’une montre
en même temps.
Maintien d’Un aPPareil à
doUble iSolationS ( cont )
inStrUctionS d’oPération
Pompe
Tuyau de haute pression Pompe
Tuyau
Installation
du tuyau
de jardin

Opération Instruction d’opération et Liste des pièces AR388
Fr 7 www.arblueclean.com
gauche à droite.
11. Serrer le déclencheur pour
assurer que le déclencheur ne
bouge pas.
12. La serrure de déclencheur de
sécurité doit être verrouillée à
tout moment quand le net-
toyeur de pression n’est pas
utilisé.
13. Brancher la corde de puissance
dans la sortie de 120V et presser
le bouton de remise en circuit
comme indiqué.
14. CELA DOIT ÊTRE FAIT CHAQUE
FOIS QUE L’UNITÉ EST BRANCHE
DANS UNE SORTIE.
15. Pour déverrouiller le déclen-
cheur du pistolet pousser la
serrure de droite à gauche.
16. Tirer le déclencheur et démar-
rer l’interrupteur de puissance
situé à l’arrière du nettoyeur de
pression.
17. La forme et l’intensité du mode
de pulvérisation peut être
changé en tordant le régulateur
à l’extrémité de la lance. GAR-
DER LES MAINS HORS D’AVANT
DE LA LANCE POUR PRÉVENIR
L’ENDOMMAGEMENT. NOTE : le
turbo-jet n’ est réglable.
18. La boîte de détergent ne peut
qu’être attachée directement
au pistolet. Enlever la lance
avant la connexion.
19. Attacher la boîte de détergent
comme la lance en poussant
dans le pistolet et tourner au
sens des deux aiguilles d’une
Remise en circuit
2
1
Détente
Abattre
le Bouton
de Sécurité
On
Off
Note: Le moteur peut fonctionner
par hasard pendant une courte
durée pour amener l’eau fraîche et
froide dans la pompe bien que le
déclencheur soit libéré. C’est une
partie de l’opération normale et ne
va pas endommager l’unité.

Opération Instruction d’opération et Liste des pièces AR388
Fr 8 www.arblueclean.com
23. Enlever le tuyau de haute pres-
sion du pistolet et du nettoyeur
de pression.
24. Déconnecter le tuyau de jardin.
25. Enlever l’adapte ur de tuyau
souple de jardin ( optionnel ).
26. Pousser et tourner au sens
inverse des deux aiguilles d’une
montre pour l’enlever.
27. Placer la boîte de détersif dans
le support d’accessoires.
28. Envelopper la corde de puis sa
ce autour du support d’acces-
Gun
inStrUctionS d’oPération (SUite)StockaGe de l’Unité
montre en même temps. Inverse
pour l’enlèvement.
20. L’usage des détersifs peut ré-
duire dramatiquement le temps
de nettoyage et aide à enlever
les taches dures. Quelques dé-
tersifs ont été commandés pour
les devoirs de nettoyage spéci-
fiques. Ces détersifs ont environ
la même densité que l’eau.
NOTE: Usage des détersifs plus
denses, tels que le savon du
plat, va encombrer le système
d’injection chimique et prévenir
l’application du détersif.
21. Tirer le déclencheur et éteindre
l’interrupteur de puissance à
l’arrière du nettoyeur de pres-
sion.
22. Après avoir étendu la puissance,
tirer le déclencheur pour déga-
ger la pression linéaire avant
d’enlever le pistolet de pulvé-
risation et le tuyau souple de
haute pression.
Off
High Pressure Hose
Pump
