Installaon Manual
INTEGRATED ACCESS CONTROLLER
KDH-KZ620U/H/M
VERSION 1.0

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
2
1. Introduction
Read card area
KDH-KZ620U/H/M
Integrated access controller/reader
The KDH-KZ620U/H/M is a single door multifunction standalone access con-
troller. It uses Atmel MCU assuring stable performance, packed with small Infra-
red Remote Control, the operation is very user-friendly, low-power circuit makes
it long service life.
The KDH-KZ620U/H/M supports 600 users (598 common users + 2 panic
users). It supports multi access modes in either card access, PIN access, Card +
PIN access, or multi cards/PINs access. It has extra features including block en-
rollment, interlocked, Wiegand 26~37 bits interface…etc.

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 3
Features
 Waterproof, conforms to IP66
 One relay, keyboard programmer
 600 users
 PIN length: 4~6 digits
 Card type: 125KHz EM card,125KHz HID card, and 13.56MHz Mifare Card
 Wiegand 26~37 bits input & output
 Can be used as Wiegand reader with LED & Buzzer output
 Card block enrolment
 Tri-colour LED status display
 Integrated alarm & buzzer output
 Pulse mode, Toggle mode
 2 devices can be interlocked for 2 doors
 Built in light dependent resistor (LDR) for anti tamper
 Backlit keypad
 Low temperature resistance (-40°C)
Technical specifications
User Capacity
Common User
Panic User
600
598
2
Operating Voltage
Idle Current
12 VDC
＜35mA
Proximity Card Reader
Radio Technology
Read Range
EM&HID&MF
125KHz / 13,56 MHz Proximity Card
2~6 cm
Wiring Connections Relay Output, Exit Button
Relay
Adjustable Relay Output Time
Lock Output Load
One (NO, NC, Common)
1~99 Seconds (5 seconds default)
2 Amp Maximum
Environment
Operating Temperature
Operating Humidity
Meets IP66
-40°C ~ + 60°C
0%RH~98%RH
Physical
Colour
Dimensions
Unit Weight
Shipping Weight
ABS Shell
Black, Ivory
12.2L x 5.0W x 2.1H (cm)
165g
225g

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
4

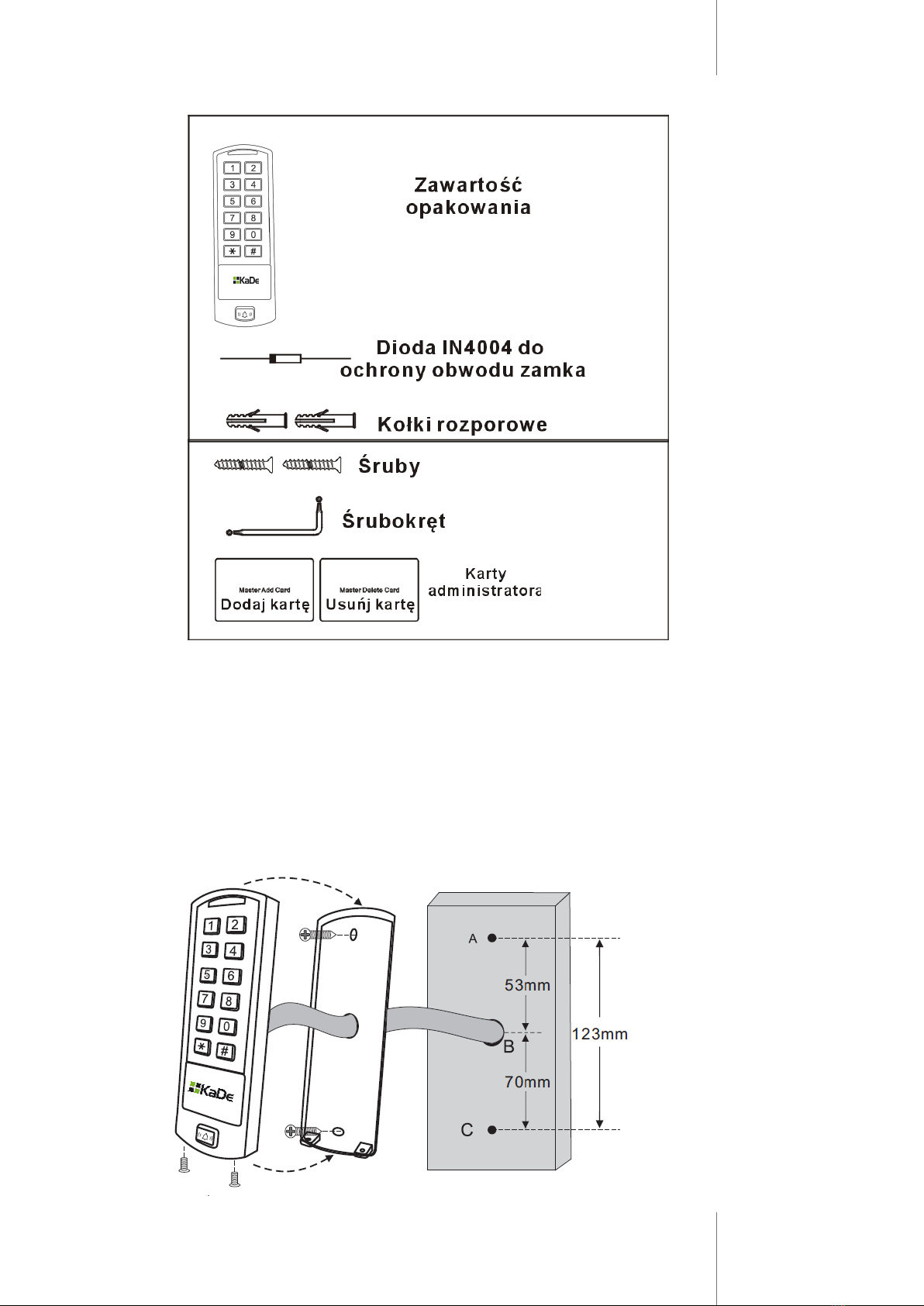

UNIT INSTALLATION
 Remove the back cover from the unit
 Drill 2 holes (A,C) on the wall for the screws and one hole for the cable
 Knock the supplied rubber bungs to the screw holes (A,C)
 Fix the back cover firmly on the wall with 4 flat head screws
 Thread the cable through the cable hole (B)
 Attach the unit to the back cover
Carton inventory
KDH-KZC620UHM

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 5

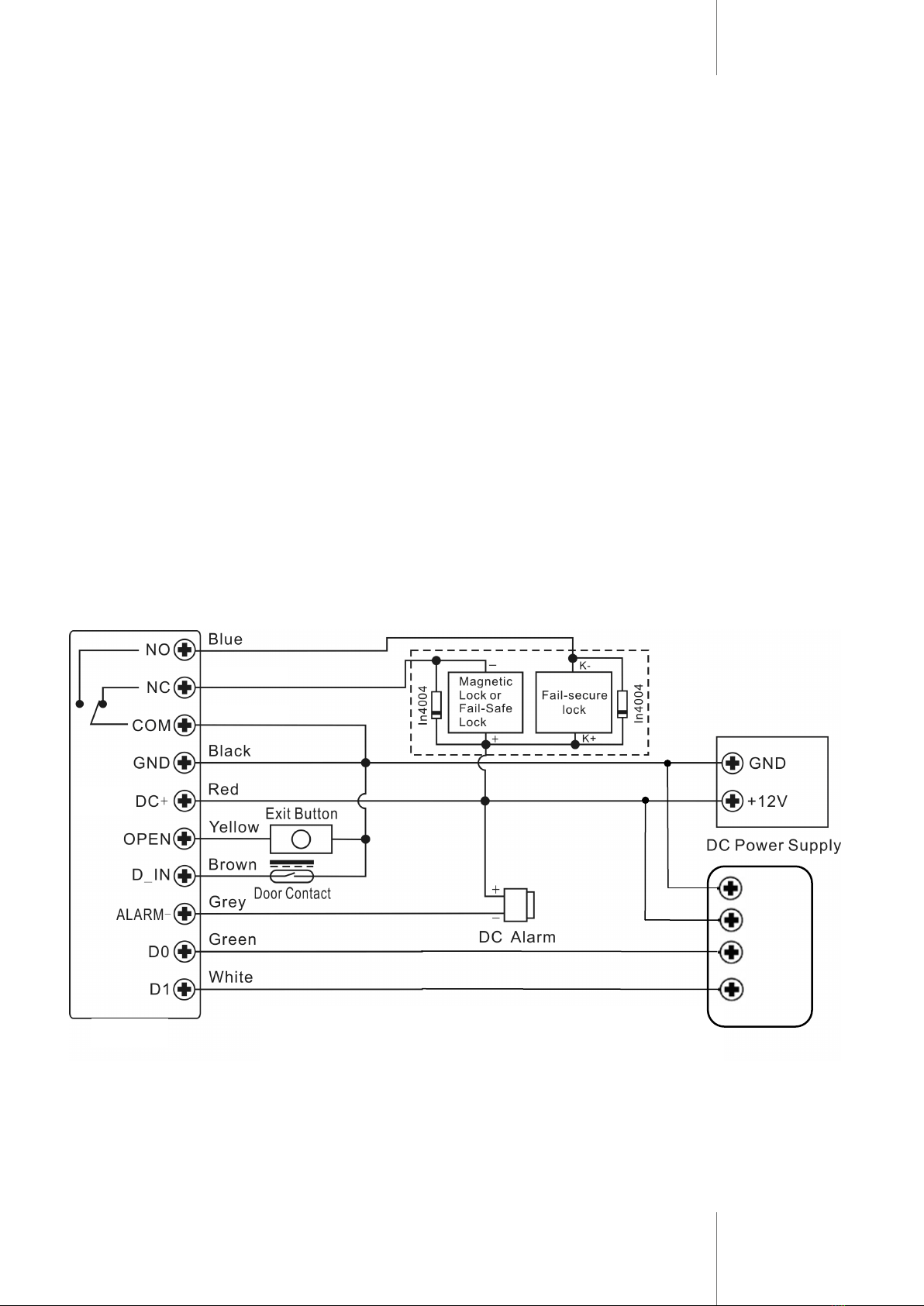

Wiring diagram
Wire Color Function Notes
Basic Standalone Wiring
Red AC & DC AC/DC Power input, +12V DC Power Input
Grey & Black AC & DC AC/DC Power input
Black GND Negative Pole of DC Power Input
Blue Relay NO Normally Open Relay Output (install diode provided)
White & Black Relay Common Common Connection for Relay Output
Green & Black Relay NC Normally Closed Relay Output (Install diode provided)
Yellow OPEN Request to Exit (REX) Input or BUZZER
Pass-Through Wiring (Wiegand or Controller)
Green Data 0 Wiegand Output (Pass-through) Data 0
White Data 1 Wiegand Output (Pass-through) Data 1
Advanced Input and Output Features
Grey Alarm Output Negative contact for Alarm
Brown Contact Input Door/Gate Contact Input (Normally Closed) or LED
Brown & Black Door Bell Door bell control
Yellow & Black Door Bell Door bell control
Sound and Light Indication
Operation Status LED Buzzer
Stand by Red light bright -
Enter into programming mode Red light shines One beep
In the programming mode Orange light bright One beep
Operation error -Three beeps
Exit from the programming
mode Red light bright One beep
Open lock Green light bright One beep
Alarm Red light Shines quickly Beeps
Basic Configure
Please use the keypad to program controller.
Enter and Exit Program mode
Programming Step Keystroke Combination
Enter Program Mode * (Master Code) #
(Factory default is 123456)
Exit Program Mode *

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
6
Set Master Code
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Update Master Code
0（New Master Code）#（Repeat New
Master Code）#
(Master code is any 6 digits)
3. Exit Program Mode *
Set the Working mode
Notes: KDH-KZ330 has 3 working modes: Standalone Mode, Controller Mode,
Wiegand Reader Mode, choose the mode you use. (Factory default is
Standalone Mode / Controller Mode)
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Standalone/Controller Mode
OR
2. Wiegand Reader Mode
8 0 # (Factory default)
8 1 #
3. Exit *
Access standalone mode
In this mode unit works as standalone controller. This is factory default
mode (command 8 0 #). To change unit for Wiegand reader mode please use
command: 8 1 # (this mode is describe on next pages) .
KDH-KZ620U/H/M
Green-Black
White - Black

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 7
Add Common Users
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
Add Card User
2. Add Card: Using Auto ID
(Allows controller to assign Card to next avail-
able User ID number)
OR
2. Add Card: Select Specific ID
(Allows Master to define a specific User ID to
associate the card to)
OR
2. Add Card: by Card Number
OR
2. Add Card: Block Enrolment
(Allows Master to add up to 598 cards to the
Reader in a single step.)
Takes 2 minutes to program.
1 (Read Card) #
The cards can be added continuously.
1 (User ID) # (Read Card) #
(User ID is any number from 1-598)
1 (Input 8/10 digits Card number) #
1 ( User ID) # (Card quantity) # (The
first card number) #
Cards’ number must be consecutive;
Card quantity = number of cards to be en-
rolled.
Default PIN - 8888 is assigned to each new
card.
Add PIN User
2. Add PIN: Using Auto ID
(Allows controller to assign PIN to next availa-
ble User ID number)
1 (PIN ) #
The PINs can be added continuously.
(PIN: 4~6digits)
2. Add PIN: Select Specific ID
(Allows manager to define a specific User ID
to associate the PIN to)
1 (User ID) # (PIN ) #
The user ID is any number from 1-598.
3. Exit *
Add Panic Users
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Add Card:
OR
2. Add PIN:
1 (User ID) # (Read Card / Input 8/10
digits Card number) #
1 (User ID) # (PIN ) #
(User ID is any number from 599-600)
3. Exit *
Change PIN Users
Programming Step Keystroke Combination
Note: Below is done outside programming mode, users can undertake this themselves
2. Change PIN: By Card
(There will auto allocate PIN(8888) to cards
when adding)
* (Read Card) (Old PIN) # (New PIN) #
(Repeat New PIN) #
2. Change PIN: By PIN * (User ID) # (Old PIN) # (New PIN) #
(Repeat New PIN) #
3. Exit ﹡

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
8
Delete Users
Set Relay Configuration
The relay configuration sets the behaviour of the output relay on activation.
Set Access Mode
Programming Step Keystroke Combination
1. Enter Program Mode ﹡(Master Code) #
Delete Card User - Common
2. Delete Card - By Card
OR
2. Delete Card - By ID number
OR
2. Delete User - By Card number
2 (Read Card) #
The cards can be deleted continuously.
2 (User ID ) #
2 (Input 8/10 digits Card number) #
Delete PIN User - Common
2. Delete PIN – by PIN
OR
2. Delete PIN – By ID number
2 (Input PIN) #
2 (User ID ) #
Delete Panic User
2. Delete Panic Card User
OR
2. Delete Panic PIN User
2 (User ID ) #
2 (User ID ) #
Delete All Users
Delete All User 2 (Master Code) #
3. Exit ﹡
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Pulse Mode
OR
2. Toggle Mode
3 (1-99) # (factory default)
The relay time is 1-99 seconds. (1 is 50mS.)
(Default is 5 seconds)
3 0 #
Sets the relay to ON/OFF Toggle mode
3. Exit *
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Card access
OR
2. Card + PIN access
OR
2. Card or PIN access
OR
2. Multi-Cards (or PINs) access
4 0 #
4 1 #
4 2 #
4 3 (2~9) #
(Only after reading 2~9 cards or inputting 2~9 PINs,
the door can be opened)
3. Exit *

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 9
Programming Step Keystroke Combination
1. Enter Program Mode ﹡(Master Code) #
2. To disable door open detection
OR
2. To enable door open detection
5 0 # (factory default)
5 1 #
Door Detecting
Door Open Too Long (DOTL) warning. When used with an optional magnetic con-
tact or built-in magnetic contact of the lock, if the door is opened normally, but
not closed after 1 minute, the inside buzzer will beep automatically to remind
people to close the door and continue for 1 minute before switching off automati-
cally.
Door Forced Open warning. When used with an optional magnetic contact or built
-in magnetic contact of the lock, if the door is opened by force, or if the door is
opened after 60 seconds of the electro-mechanical lock not closed properly, the
inside buzzer and alarm output will both operate. Enter Master code # or valid
user card /PIN to silence
Set Strike-out Alarm
The strike-out alarm will engage after 10 failed card attempts (Factory is OFF).
It can be set to deny access for 10 minutes after engaging or disengage only af-
ter entering a valid card/PIN or Master code.
Set Audible and Visual Response
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Strike-Out OFF
OR
2. Strike-Out ON
OR
2. Strike-Out ON (Alarm)
Set alarm time
6 0 # (factory default)
6 1 # Access will be denied for 10 minutes
6 2 #
5 (0 ~ 30) # (factory default is 1 minute)
Enter Master code # or valid user card /PIN to
silence
3. Exit *
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Control Sounds
OR
2. Control LED
OR
2. Control Keypad Backlit
OFF = 7 0 #
OFF = 7 2#
OFF = 7 4 #
ON = 7 1 #
ON = 7 3 #
ON = 7 5 #
(factory defaults are ON)
3. Exit *
Master Cards Usage
Using Master Card to add and delete card users
Add a Card User 1. (Read Master Add Card)
2. (Read User Card)
Repeat Step 2 for additional user cards
3. (Read Master Add Card)
Delete a Card User 1. (Read Master Delete Card)
2. (Read User Card)
Repeat Step 2 for additional user cards
3. (Read Master Delete Card)

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
10
Users Operation & Reset to Factory Default
 Open the door: Read the valid user card/Input the valid PIN on the keypad,
the door will open.
 Remove Alarm: Read the valid user card/Input the valid PIN on the keypad
or Input Master Code #

To reset to factory default, power off, press the Exit Button, hold it and pow-
er on, there will be two beeps, and the LED light turns into yellow, release the
exit button, then read any two 125KHz EM card or HID card, the LED will turn
into red, means reset to factory default successfully. Of the two cards reading,
the 1st one is Master Add Card, the 2nd one is the Master Delete Card.
Remarks:
- If no Master Cards added, must press the Exit Button for at least 10 seconds
before release
- Reset to factory default, the user’s information is still retained.
Access controller mode
In this mode unit works as controller. This is factory default mode
(command 8 0 #). It’s possible to connect additional reader for two way control.
To change unit for Wiegand reader mode please use command: 8 1 # (this mode
is describe on next pages) .
Attention: Install a 1N4004 or equivalent diode is needed when use
a common power supply, or the reader might be damaged. (1N4004
is included in the packing)
KDH-KZ620U/H/M
GND
+12V
D0
D1
Reader
Green-Black
White - Black

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 11
Programming
- Basic Programming is the same as Standalone Mode
- There are some exceptions for your attention:
KDH-KZ620 connected with External Card Reader:
If EM card reader or HID card reader: users can be added/deleted on either con-
troller or external reader.
KDH-KZ620 connected with Keypad Reader:
The keypad reader can be 4 Bits, 8 Bits (ASCII), or 10 Bits output format.
Choose below operation according to the PIN output format of your reader.
Set Wiegand Input Formats
Please set the Wiegand input formats according to the Wiegand output format of
the external Reader.
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Wiegand input bits 8 (26~37) # (factory default is 26bits)
3. Exit *
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. PIN Input format 8 (4 or 8 or 10) #
(factory default is 4 bits)
3. Exit *
Remarks: 4 means 4 bits, 8 means 8 bits, 10 means 10 digits virtual number.
Add PIN Users:
To add PIN users, after entering into the program mode, PIN(s) can be input/
added on either controller or the external Keypad Reader, except when the Key-
pad Reader is 10Bits virtual card number output, the PIN(s) can only be input/
added through the Keypad Reader.
Delete PIN Users: the same way as add users.
Notes:
User ID number: Assign a user ID to the access card in order to track it. The
common user ID number can be any number from 1~598, the panic user ID
is from 599~600. IMPORTANT: User IDs do not have to be proceeded with
any leading zeroes. Recording of User ID is critical. Modifications to the user
require the User ID be available.
Proximity Card: Any 125KHz industry standard 26 bit EM, HID and Mifare
Proximity card or Tag.
PIN: Can be any 4~6 digits except 8888 which is reserved.

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
12
Notes:
When set into Wiegand Reader mode, nearly all settings in Controller Model will
become invalid. And Brown & Yellow wires will be redefined as below:
-Brown wire: Green LED light control
-Yellow wire: Buzzer control
If you need to connect Brown/Yellow wires:
When the input voltage for LED is low, the LED will turn into Green; and when
the input voltage for Buzzer is low, it will sound.
Set Wiegand Output Formats
Please set the Wiegand output formats of reader according to the Wiegand input
formats of the controller.
Remarks: 4 means that reader send to the controller 4 bits after press each key
on keypad, 8 means 8 bits, 10 means 10 digits virtual number.
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Wiegand output bits
PIN output bits
8 (26~37) # (factory default is 26bits)
8 (4 or 8 or 10) # (Factory default is 4bits)
3. Exit *
WIEGAND READER MODE
KDH-KZ330 can work as Standard Wiegand Reader, connected to the third party
Controller, command 8 1 #
KDH-KZ620-U/H as Wiegand reader Controller

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 13
Interlock
The KDH-KZ620 supports the Interlock function. It is of two readers for two
doors, and mainly used for banks, prisons, and other places where a higher level
security is required.
Remarks: The Door Contact must be installed and connected as the diagram.
Let’s name the two readers A and B for two doors 1 and 2
Step 1:
Enrol the users on Reader A, then transfer the users’ information to Reader B by
”User Information Transfer” function.
Step 2:
Set both of the two readers (A and B) to Interlock function
KDH-KZ620U/H/M KDH-KZ620U/H/M
Programming Step Keystroke Combination
1. Enter Program Mode * (Master Code) #
2. Interlocked-OFF
OR
2. Interlocked-ON
9 0 # (factory default)
9 1 #
3. Exit *
The interlock operation is finished,
When and only door 2 is closed, the user can read the valid card (or input PIN)
on Reader A, door 1 will open; then when and only door 1 closed, read valid
card (or input PIN) on Reader B, door 2 will open.

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 15
Instrukcja instalacji
ZINTEGROWANY KONTROLER DOSTĘPU
KDH-KZ620U/H/M
WERSJA 1.0

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
16
1. Wstęp
Pole odczytu
karty
KDH-KZ620U/H/M
Zintegrowany kontroler dostępu / czytnik kart
KDH-KZ620U/H/M to autonomiczny, zintegrowany i wielofunkcyjny kontroler
1 przejścia. Po dołączeniu czytnika do portu Wieganda może kontrolować przejście
dwustronnie. Może również pracować w trybie w pełni funkcjonalnego czytnika.
Programowanie kontrolera odbywa się za pomocą klawiatury lub kart administra-
tora.
W pamięci kontrolera można zapisać 600 numerów kart wraz kodem PIN (598
standardowych i 2 specjalnych). Urządzenie oferuje kilka typów identyfikacji użyt-
kownika (karta, PIN, karta lub PIN i karta + PIN, dostęp po odczycie 2-4 kart),
funkcję śluzy i blokowe wczytywanie kart.
Kontroler odczytuje karty Unique (125 kHz) i HID Prox (125 kHz), Mifare
oraz kody PIN o długości od 4 do 6 cyfr.
Kontroler KDH-KZ620U/H/M przeznaczony jest do małych, autonomicznych
systemów kontroli dostępu (małe firmy, prywatne posesje (furtki, garaże) itp.)
Kontroler zintegrowany – Instrukcja instalacji
AAT Holding S.A. Wszelkie prawa zastrzeżone.

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 17
Charakterystyka
 Wodoodporny, zgodny z IP66
 Jeden przekaźnik do zamka
 600 użytkowników (598 standardowych + 2 specjalnych)
 Każdy użytkownik może mieć 4~6 cyfrowy PIN
 Odczytuje karty Unique, HID Prox(125 kHz) i Mifare (13,56 MHz)
 Wyjście/wejście Wieganda 26~37 bitów
 Możliwość pracy w trybie czytnika z liniami LED i brzęczyk
 Blokowe wczytywanie numerów kart
 Trzykolorowa dioda LED
 Wyjście do sterowania syreną alarmową
 Impulsowe lub sekwencyjne sterowanie przekaźnikiem zamka
 Funkcja śluzy dla dwóch drzwi
 Wbudowany czujnik antysabotażowy typu LDR (LED)
 Możliwość pracy w niskich temperaturach (-40°C)
Specyfikacja techniczna
Liczba użytkowników kart
Standardowych
Specjalnych
600
598
2
Napięcie zasilania
Prąd spoczynkowy
12-28 VAC/DC
＜65mA/100mA (stan spoczynku/odczyt)
Typy kart
Częstotliwość
Zasięg odczytu
Unique, HID Prox i Mfare
125KHz 13,56 MHz
2~6 cm 2-5 cm
Okablowanie Zasilanie, Wiegand, zamek, przycisk wyjścia,
czujnik stanu drzwi
Przekaźnik zamka
Ustawiany czas przełączenia
Maksymalne obciążenie
NO, NC, C
1~99 sekund (5 sekund - ustaw. domyślne)
2 A
Wymagania środowiskowe
Zakres temperatur
Wilgotność względna
Zgodne z IP66
-40°C ~ + 60°C
0%RH~98%RH
Materiał obudowy
Wymiar
Waga urządzenia
Waga z opakowaniem
Metal
Metaliczny, oksydowany
W150mm × Sz51mm × G23mm
500g
650g
Kontroler zintegrowany – Instrukcja instalacji
AAT Holding S.A. Wszelkie prawa zastrzeżone.

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
18
INSTALACJA URZĄDZENIA
 Oddziel tylną część obudowy z otworami i użyj jako szablonu
 Wywierć 2 otwory (A,C) w ścianie pod śruby i jeden pod kabel
 Włóż w otwory pod śruby (A,C) załączone kołki rozporowe
 Przykręć tylną cześć obudowy do ściany przy pomocy załączonych śrub
 Wyprowadź kable kontrolera przez otwór (B)
 Zamontuj kontroler na podstawie i zabezpiecz od dołu specjalnymi śrubami
Ściana
Krok 1
Krok 2
Krok 3
Kontroler zintegrowany – Instrukcja instalacji
AAT Holding S.A. Wszelkie prawa zastrzeżone.

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A. 19
Opis przewodów
Kolor Funkcja Uwagi
Przewody funkcji podstawowych
Czerwony AC/DC 12-28 V AC/DC zasilanie, + zasilania DC
Szaro-czarny AC/DC 12-28 V AC/DC zasilanie
Czarny GND Minus zasilania DC
Niebieski Przekaźnik NO Zacisk NO przekaźnika (dołącz załączoną diodę)
Biało - czarny Przekaźnik C Zacisk C przekaźnika
Zielono-czarny Przekaźnik NC Zacisk NC przekaźnika (dołącz załączoną diodę)
Żółty Otwarcie Linia dozorowa przycisku wyjścia lub brzęczyk czytnika
Przewody funkcji we/wy (kontroler Wiegand)
Zielony Data 0 Wiegand Data 0
Biały Data 1 Wiegand Data 1
Linie dozorowe i wyjścia sterujące
Szary Alarm—wy Zacisk minusowy wyjścia sterującego syreną alarmową
Brązowy Czujnik drzwi Linia dozorowa czujnika stanu drzwi (NC) lub LED
Brązowo-czarny Dzwonek Wyjście przycisku dzwonka
Żółto-czarny Dzwonek Wyjście przycisku dzwonka
Sygnalizacja optyczna I akustyczna operacji
Status operacji LED Brzęczyk
Stan spoczynku Stałe świecenie na czerwono -
Po wejściu w tryb programowania Impul. świecenie na czerwono Jeden dźwięk
Tryb programowania - po wpisaniu
kodu operacji
Stałe świecenie
na pomarańczowo Jeden dźwięk
Błąd podczas operacji -Trzy dźwięki
Po wyjściu z trybu programowania Stałe świecenie na czerwono Jeden dźwięk
Zamek odryglowany Stałe świecenie na zielono Jeden dźwięk
Alarm Szybkie impulsowe świecenie na
czerwono
Dźwięk impulsowy
ciągły
Podstawowe operacje programowania
Do programowania kontrolera należy użyć wbudowanej klawiatury .
Wejście i wyjście z trybu programowania
Nazwa operacji Kod operacji
Wejście w tryb programowania * (Kod administratora) #
(Kod domyślny 123456)
Wyjście z trybu programowania *
Kontroler zintegrowany – Instrukcja instalacji
AAT Holding S.A. Wszelkie prawa zastrzeżone.

Integrated Access Controller – Installaon manual
All rights reserved. © AAT HOLDING S.A.
20
Zmiana kodu administratora
Nazwa operacji Kod operacji
1. Wejście w tryb programowania * (Kod administratora) #
2. Zmiana kodu administratora
0（Nowy kod administratora）#（Powtórz
nowy kod administratora）#
(dowolny ciąg sześciu cyfr)
3. Wyjście z trybu programowania *
Ustawienie trybu pracy
Kontroler KDH-KZ330 ma 3 tryby pracy: tryb autonomiczny, tryb kontrolera,
tryb czytnika - ustaw wymagany tryb. (tryb domyślny - autonomiczny/
kontroler)
Nazwa operacji Kod operacji
1. Wejście w tryb programowania * (Kod administratora) #
2. Tryb autonomiczny/kontroler
lub
2. Tryb Czytnika
8 0 #（ustawienie domyślne)
8 1 #
3. Wyjście z trybu programowania *
Tryb autonomiczny
W tym trybie urządzenie pracuje jako autonomiczny kontroler. To jest tryb
domyślny (kod operacji 8 0 #). Aby zmienić na tryb pracy jako czytnika należy
użyć kodu: 8 1 # (ten tryb opisany jest na następnych stronach).
KDH-KZ620U/H/M
Niebieski
Zielono-czarny
Biało-czarny
Czarny
Czerwony
Żółty Przycisk
Wyjścia
Czujnik stanu
drzwi
Brązowy
Szary
Zielony
Biały
Sygnalizator alarmu
Zasilacz
Zamek
NO Zamek
NC
UWAGA: Zainstaluj diodę 1N4004 lub równoważną na zaciskach
zamka gdy kontroler i zamek są zasilane z tych samych zacisków
zasilacza ponieważ może to grozić uszkodzeniem kontrolera.
(Dioda jest na wyposażeniu zestawu)
Kontroler zintegrowany – Instrukcja instalacji
AAT Holding S.A. Wszelkie prawa zastrzeżone.
