Abilica Magnetic Rower NS-RE6000 User manual

Art.nr. 300 920
Model: NS-RE6000 (MAG)

2
INNHOLD / INNEHÅLL / CONTENTS / SISÄLLYS/INHALT
3
Deletegning / Sprängskiss / Parts drawing / Osakuvaus
/Teilezeichnung
5
Deleliste / Dellista / Parts List / Osaluettelo/ Liste der
Einzelteile
7
Pre-Assembly Check List
8
Hardwear Part List
9
Montering / Assembly / Asennus/Montage
15
Viktig informasjon
16
Betjening av computeren
17
Reklamasjonsvillkår
18
Kontaktinformasjon ( Norge og Danmark)
19
Viktig information
20
Betjäning av datorn
21
Reklamationsvillkor
22
Kontaktinformation
23
Important information
24
Operating the console
25
Warranty regulations
26
Conatct information
27
Tärkeitä tietoja
28
Tietokoneen huolto
29
Valitusehdot
30
Yhteystiedot
31
Wichtige Informationen
32
Bedienung das computeres
33
Reklamationsbestimmungen
34
Wichtige Informationen Zum Service

3
DELETEGNING / SPRÄNGSKISS / EXPLODED VIEW / OSAKUVAUS/
TEILEZEICHNUNG

4

5
DELELISTE / DELLISTA / PARTS LIST / OSALUETTELO/ LISTE
DER EINZELTEILE
PART NO.
DESCRIPTION
QTY
1
Main Frame
1
2
Nylon Nut M8
13
3
Roller Wheel
2
4
Allen Bolt M8*35
2
5
End Cap 80*40
4
6
Anti-slip Pad
2
7
Self Tapping Screw ST4*15
4
8L/R
Front Post Floor Cap L/R
1/1
9
Front Post
1
10
Self Tapping Screw ST5*20
11
11L/R
Rowing Bar Holder L/R
1/1
12
Pedal Support
2
13
Socket Head Allen Bolt M12*140
4
14L/R
Pedal L/R
1/1
15
Pedal Adjustment Assembly
2
16
Phillips Screw M5*12
22
17
Nylon Nut M5
16
18
Pedal Strap Bracket
4
19
Allen Bolt M8*16
5
20L/R
Tension Control Knob Cover L/R
1/1
21
Rowing Bar Grip
2
22
Rowing Bar End Cap
2
23
Flat Washer Ф5*Ф18
2
24
Computer
1
25
Wire Grommet
1
26
Computer Axle
1
27
Sensor Wire 1
1
28
Rowing Bar Upper Cap
1
29
Rowing Bar
1
30
Rowing Bar Lower Cap
1
31
Allen Bolt M6*15
2
32
Self Tapping Screw ST4*20
2
33
Tension Control Knob
1
34
Allen Bolt M8*20
6
35
Lock Pin
1
36
Bumper Stopper
4
37
Lock Washer Ф8
2
38
Washer ф8*ф25
2
39
Rowing Rail Busing
2
40L/R
Rail Track End Cap L/R
2/2

6
PART NO.
DESCRIPTION
QTY
41
Rowing Rail Axle
1
42
Allen Bolt M8*40
2
43
Washer ф8*ф17
11
44
End Cap 60*30
1
45
Rowing Rail
1
46L/R
Rail Track L/R
1/1
47
Self Tapping Screw
10
48
Seat Roller Wheel Axle
6
49
Seat Roller Wheel
6
50
Phillips Screw M5*15
6
51
Allen Bolt M6*20
4
52
Seat Bracket
1
53
Seat
1
54
Rear Support
1
55
Rear Leverage Knob
2
56
Foot Strap
2
57
Flywheel
1
58
Magnet assembly
1
59
Flange Nut
2
60
Additional magnet assembly
1
61
Allen bolt M8*55
1
62
Hex head bolt M6*25
1
63
Hex head nut M6
2
64
Tension Cable
1
65
Spring for magnet assembly
1
66
Axle For Flywheel
1
67
C-Clip Φ12
2
68
Bearing
2
69
Washer
2
70
Strap for Spring clutch
1
71L/R
Chain cover L/R
1/1
72
Air outlet
1
73
Rubber ring
1
74
Sensor bracket
1
75
Adjustable screw assembly
4
76
Spring clutch
1
77
Sensor Wire 2
1
78
Axle for pulley
1
79
Pulley
1
80
Bearing
2
81
Powder metal
2
82
Belt
1
83
Self-tapping screw ST5*16
7

7
PRE-ASSEMBLY CHECK LIST
NO:1 NO:9 NO:54
NO:53 NO:45 NO:14L/R
NO:11L/R NO:55 NO:13 NO:35 NO:8L/RNO:3
PART NO.
DESCRIPTION
Q’TY
1
Main frame
1
3
Roller Wheel
2
8L/R
Front Post Floor Cap ( L/R )
1/1
9
Middle support tube
1
11L/R
Rowing Bar Holder ( L/R )
1/1
13
Socket Head Allen Bolt
4
14L/R
Pedal ( L/R )
1/1
35
Lock Pin
1
45
Rowing Rail
1
53
Seat
1
54
Rear support
1
55
Rear Leverage Knob
2
User manual
1
Hardware parts
1

8
HARDWARE PARTS LIST
Above described parts are all the parts you need to assemble this machine.
Before you start to assemble, please check the hardware packing to make sure
they are included.

9
MONTERING / ASSEMBLY/ ASENNUS/ MONTAGE

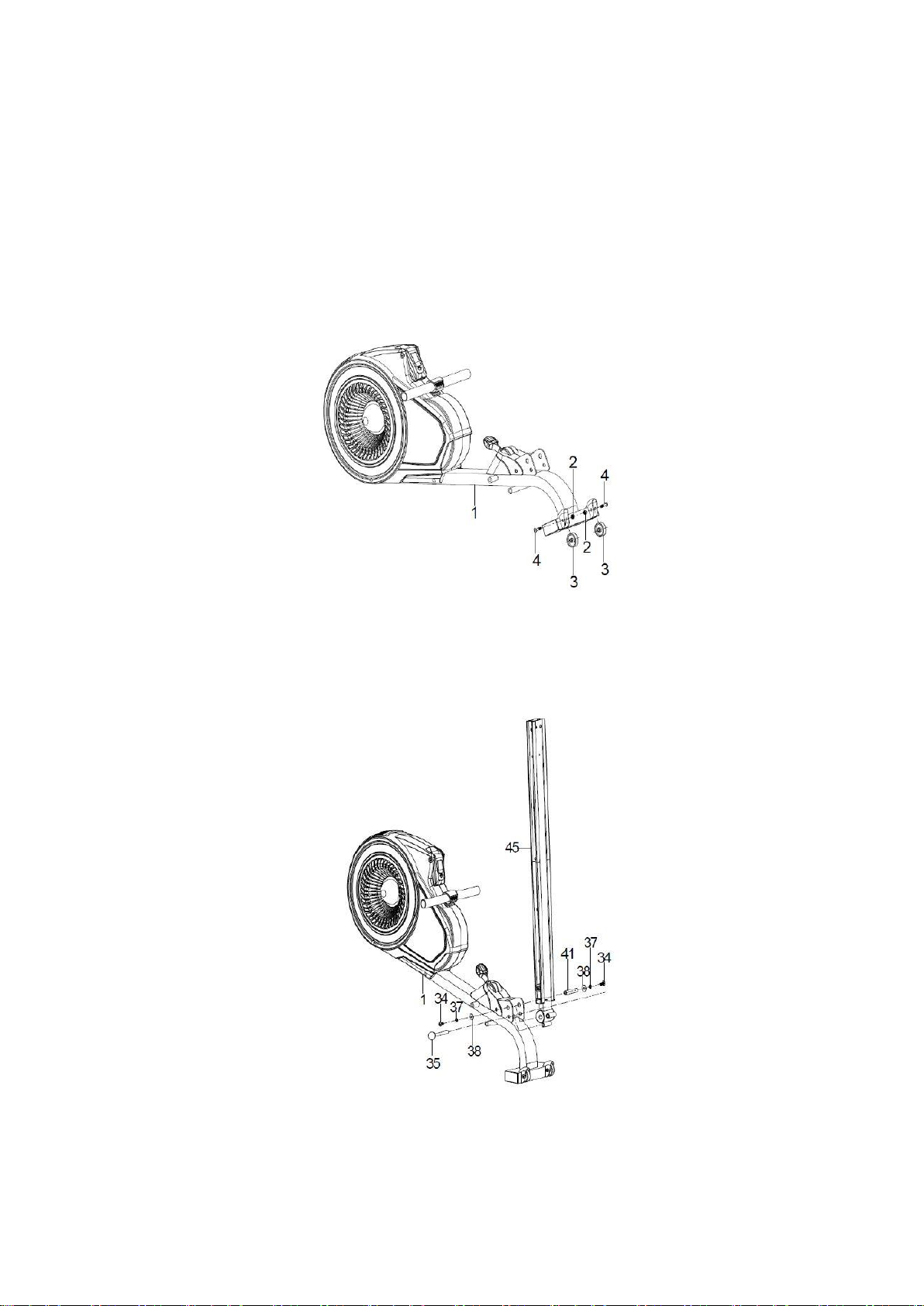

Step 1
Attach the two Roller Wheels (3) to the Main Frame (1). Secure each Roller Wheel
(3) with one Allen Bolt (4) and one Nylon Nut (2). which are pre-assembled on the
Main Frame.
Step 2
Insert the slide rail (45) onto the U type connect tube of main frame (1), fasten with
one axle for slide rail (41), two sets of allen bolts (34), spring washers (37) and flat
washers (38).
Then insert the ball pin (35).

10
Step 3
Insert the seat (53) to the slide rail (45).
Insert two cushion rubbers (36) to the slide rail (45), slightly fasten with two allen
bolts (34).
Fasten two foot mats (55) on the rear support tube (54).
Attach the rear support tube (54) to the slide rail (45), fasten with one allen bolt (19),
three flat washers (43) and two allen bolts (42).
Then insert two end caps for side rail (40L/R) to the end of slide rail (45).

11
Step 4
Turn over the main frame and make the rear support tube to the floor.
Take off four self-tapping screws (10) from the end caps for front stabilizer tube
(8L/R) which are pre-assembled on the end caps, then attach the end caps to the
front support tube (9) by four self-tapping screws (10).
Attach the front support tube (9) to the main frame (1), fasten with four allen bolts
(19).

12
Step 5

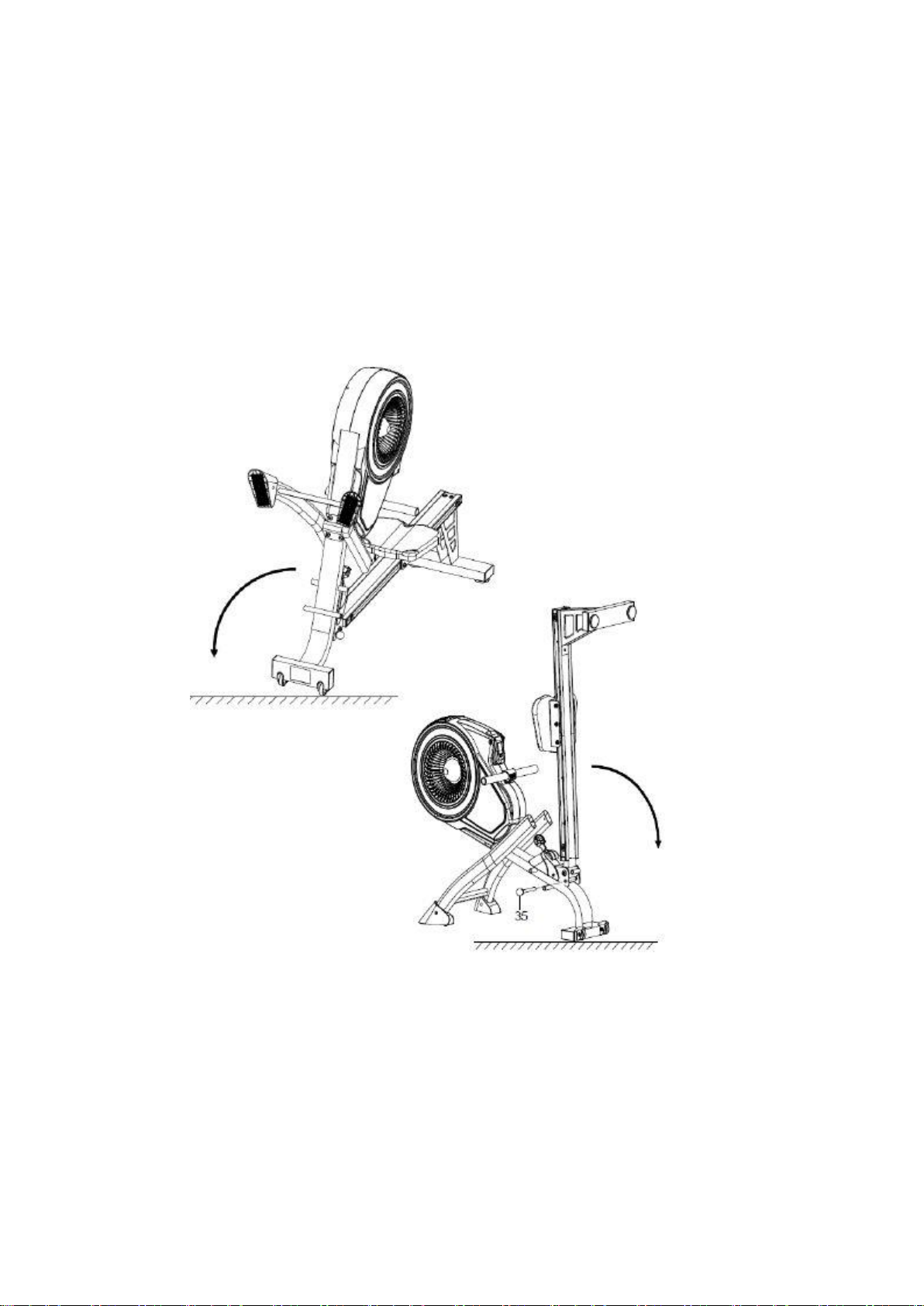

Turn over the main frame and make the front support tube to the floor.
Pull out the ball pin (35) from the main frame and unfold the main frame. Then insert
the ball pin (35) to the main frame again for fixation.
Note: Before insert ball pin (35).
1. Slightly lift up the main frame.
2. Assure the fixation holes are on equal position.
3. Insert ball pin (35) into fixation holes.

13
Step 6
Insert two fixed brackets for handlebar (11L/R) into the holes on the front support
tube of main frame (1).
Attach the left pedal (14L) to the left side of main frame (1), fasten with two allen bolts
(13).
Repeat for the right pedal (14R) to the right side of main frame (1).
Step 7
Open the meter (24) upward to show your exercise status.
The handlebar (29) also can be put on the fixed bracket.

14
Step 8

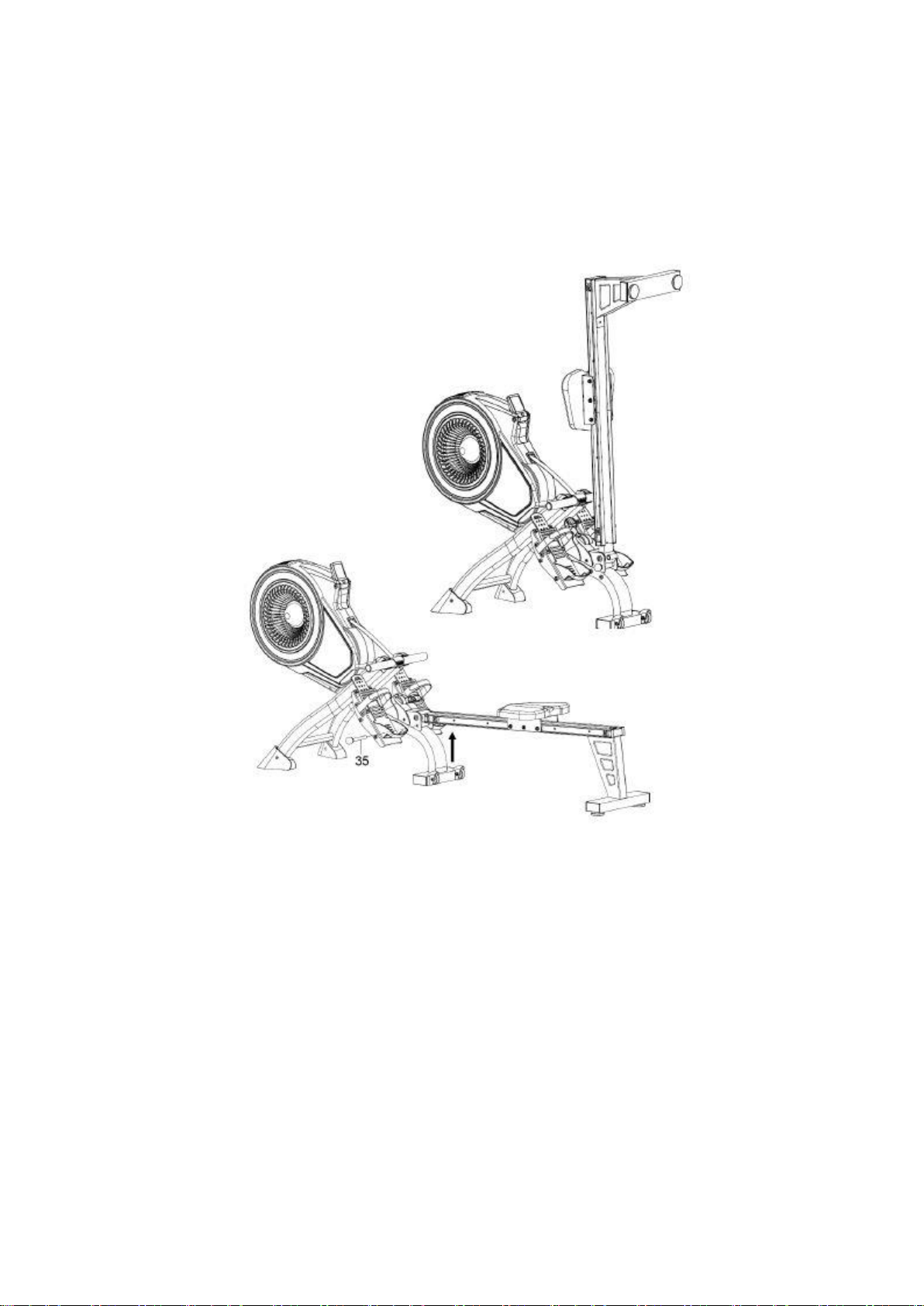

You can pull out the ball pin (35) and lift up the slide rail to fold the machine if you
don’t want to use it.
Noted: Please make sure Tension knob on level 1 when fold the machine.
CHECK ALL BOLTS AND NUTS ARE TIGHTENED
BEFORE USING THE MACHINE

15
VIKTIG INFORMASJON
Bruksområdet for dette treningsapparatet er hjemmetrening.
Apparatet skal kun brukes som beskrevet i denne bruksanvisningen.
Eieren av trimapparatet er ansvarlig for at alle brukere er kjent med disse
sikkerhetsreglene.
Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer
skikkelig, før du begynner å stramme noen av dem.
Plasser trimapparatet på et flatt og jevnt underlag.
Trimapparatet må ikke brukes utendørs, eller i rom med unormalt høy luftfuktighet.
Det er ikke anbefalt å bruke apparatet i garasje, carport eller på overbygget terrasse.
Det anbefales å benytte en underlagsmatte, for å eliminere sjansene for at gulv eller
gulvbelegg tar skade i.f.m. bruk av apparatet.
Apparatet skal oppbevares tørt og frostfritt. Displayet bør aldri utsettes for direkte
sollys.
Før hver bruk; påse at alle skruer og muttere er godt strammet til. Dersom det
oppdages løse eller defekte deler; sørg for at ingen benytter seg av apparatet før det
er i tilfredsstillende stand igjen.
Apparatet skal kun benyttes av en person av gangen.
Det anbefales å bruke hansker ved bruk av apparatet, for å unngå ubehagelige
blemmer i hendene.
Sitt alltid på setet under bruk.
Barn må ikke benytte apparatet uten tilsyn, og bør heller ikke være i nærheten når
apparatet er i bruk av andre.
Apparatet bør ikke benyttes av personer med vekt over 130 kg.
Apparatet bør ikke brukes i.f.m. medisinsk eller fysikalsk behandling, med mindre det
er spesielt anbefalt av lege eller fysioterapeut.
Det tas forbehold om trykkfeil i manualen.

16
BETJENING AV COMPUTEREN
Computeren har èn HOME-knapp.
Bruk denne for å velge hvilken av funksjonene
som vises i hoveddisplayet.
Hvis du trykker på HOME-knappen til det lyser
SCAN i displayet, vil alle funksjonene vises
vekselvis i hovedbildet i 5 sek. hver.
For å nullstille funksjonene, hold HOME-knappen
inne i minimum 2 sekunder.
Merk
Etter batteriskifte må klokken i displayet stilles før
apparatet tas i bruk. Bruk HOME-knappen til å
justere oppover til riktig klokkeslett, vent fem
sekunder, og displayet viser alle
treningsfunksjonene klare til bruk.
*Kaloriforbruk er angitt som en indikasjon, og gir ikke like nøyaktig informasjon som
andre måleinstrumenter der det er mulig å legge inn personlige data.
TIME
TID
Viser medgått treningstid siden siste nullstilling.
DIST
DISTANSE
Viser estimert tilbakelagt distanse siden siste nullstilling.
COUNT
ÅRETAK
Viser antall åretak under treningsøkten.
SPD - K
HASTIGHET
Viser estimert hastighet.
CAL
KALORIER
Viser antall kalorier forbrent under treningsøkten. *
RPM
ÅRETAK PR. MIN.
Viser antall åretak pr. minutt.

17
RETNINGSLINJER FOR REKLAMASJONSBEHANDLING
Reklamasjonsbestemmelsene omhandler produkter brukt til hjemmetrening.
For bedriftsmarkedet finnes egen oversikt over garantibestemmelser for semi-proff
utstyr.
Komponentene som trimutstyr er satt sammen av er i hovedsak delt inn i tre
hovedgrupper; Slitedeler, Andre utskiftbare komponenter og
Konstruksjon/rammeverk.
Med Slitedeler menes deler som man ved normal bruk vil måtte påregne og bytte ut
med jevne mellomrom. Herunder sorterer deler som bremseklosser, trinser, vaiere,
justeringsskruer kulelager, strikker, fjærer og lignende.
Ifølge kjøpslov/forbrukerkjøpslov er det ingen lovfestet reklamasjonsrett på slike
deler. Men vi gir ett års garanti på disse delene.
NB. For at det skal være tillatt å markedsføre eller omtale kjøpsvilkår som en
GARANTI, forutsetter det at de gir kjøper vesentlig bedre rettigheter enn det
som følger av loven. Normal REKLAMASJONSRETT er ulovlig å omtale som
GARANTI i salgs- eller markedsføringsmateriell.
Med Andre utskiftbare komponenter menes alle andre løse deler som finnes på
apparatene. Eksempler på slike deler kan være seteputer, polstringer, pedaler,
treningscomputere og annen elektronikk. På denne typen deler gjelder den
lovfestede reklamasjonsretten på to år, forutsatt at de ikke er utsatt for unormal ytre
påvirkning.
Unntatt fra denne kategorien er motorer til tredemøller.
For alle tredemøllemotorer gjelder en fem års reklamasjonsrett, forutsatt at de ikke er
utsatt for unormal ytre påvirkning eller unødvendig slitasje gjennom manglende
vedlikehold.
Med Konstruksjonsdeler / rammeverk menes hovedbestanddelene i
treningsapparatet, dvs. stålkonstruksjoner og tilhørende sveisesømmer.
For denne typen deler gjelder en fem års reklamasjonsrett, forutsatt at de ikke er
utsatt for unormal ytre påvirkning.
Lengre garantier/livstidsgarantier på rammeverk vil evt. være spesifisert for hvert
enkelt produkt.

18
VIKTIG VEDRØRENDE SERVICE
Om det skulle oppstå problemer av noe slag, ber vi deg om å kontakte Mylna
Service. Vi vil gjerne at du kontakter oss før du kontakter butikken slik at vi kan
tilby deg best mulig hjelp.
Besøk vår hjemmeside www.mylnasport.no –her vil du finne informasjon om
produktene, brukermanualer, ett kontaktskjema for å komme i kontakt med oss og
mulighet for å bestille reservedeler. Ved å fylle ut kontaktskjema gir du oss den
informasjonen vi trenger for å kunne hjelpe deg så effektivt som mulig.
VIGTIGT OM SERVICE
I tilfælde af problemer af nogen art, skal du kontakte Mylna Service. Vi vil gerne
have dig til at kontakte os, før du kontakter butikken, så vi kan tilbyde dig den
bedst mulige hjælp.
Besøg vores hjemmeside www.mylnasport.com - her vil du finde information om de
produkter, brugermanualer, en kontakt formular for at komme i kontakt med os og
mulighed for at bestille reservedele. Ved at udfylde kontaktformularen giver du os de
oplysninger vi har brug for at hjælpe dig så effektivt som muligt.

19
VIKTIG INFORMATION
Användningsområdet för detta träningsredskap är hemmaträning.
Träningsredskapet får endast användas enligt beskrivningen i denna bruksanvisning.
Träningsredskapets ägare ansvarar för att alla användare har satt sig in i dessa
säkerhetsföreskrifter.
Vid montering: se till att alla skruvar och muttrar sitter på rätt plats och att de är
ordentligt införda innan du börjar spänna dem.
Placera träningsredskapet på ett plant och jämnt underlag.
Träningsredskapet får inte användas utomhus eller i rum med onormalt hög
luftfuktighet. Du rekommenderas inte att använda träningsredskapet i ett garage, en
carport eller på en överbyggd terrass.
Du rekommenderas att använda en underlagsmatta för att eliminera risken för att
golv eller golvbeläggningen tar skada då träningsredskapets används.
Träningsredskapet ska förvaras torrt och frostfritt. Displayen bör aldrig utsättas för
direkt solljus.
Före varje användningstillfälle: kontrollera att alla skruvar och muttrar är ordentligt
åtdragna. Om du upptäcker lösa eller defekta delar: se till att ingen använder
träningsredskapet förrän det befinner sig i tillfredsställande skick igen.
Endast en person åt gången får använda träningsredskapet.
Du rekommenderas att använda handskar när du använder träningsredskapet för att
undvika obehagliga blemmor i händerna.
Sitt alltid på sätet under användning.
Barn får inte använda träningsredskapet utan tillsyn, och bör inte heller befinna sig i
närheten när någon annan använder träningsredskapet.
Träningsredskapet bör inte användas av personer som väger över 130 kg.
Träningsredskapet bör inte användas i samband med medicinsk eller fysiologisk
behandling, såvida inte detta ordinerats specifikt av läkare eller fysioterapeut.
Vi förbehåller oss eventuella tryckfel i bruksanvisningen.

20
HUR DU ANVENDER DATORN
Datorn har en HOME-knapp.
Använd denna för att välja vilken av funktionerna
som visas i huvuddisplayen.
Om du trycker på HOME-knappen tills den visar
SCAN i displayen, kommer alla funktioner att
visas i följd i huvudbilden med 5 sekunders
intervaller.
För att nollställa funktionerna, håll inne HOME-
knappen i minimum 2 sekunder.
Märk:
Efter batteribyte måste klockan i displayen ställas
in innan apparaten används. Använd HOME-
knappen för att justera tiden, vänta 5 sekunder,
och displayen visar alla träningsfunktionerna som
är redo för användning.
TIME
TID
Viasar träningstiden under träningspasset.
DIST
DISTANS
Visar total distans sedan senaste nollställning.
COUNT
RODERDRAG
Visar antalet roderdrag sedan senaste nollställning.
SPD - K
HASTIGHET
Visar estimerat hastighet.
CAL
KALORIER
Visar brända kalorier under träningspasset*.
RPM
RODERDRAG PR. MIN.
Visar ro-frekvensen i antalet roderdrag pr. minut.
*Kaloriförbrukningen anges som en indikation, och ger inte så noggrann information
som andra instrumenter där det är möjligt att ange personuppgifter.
