Abit KD7A User manual

KD7A
Socket 462 System Board
User’s Manual
4200-0385-02
Rev. 1.00

Copyright and Warranty Notice
The information in this document is subject to change without notice and does not
represent a commitment on part of the vendor, who assumes no liability or
responsibility for any errors that may appear in this manual.
No warranty or representation, either expressed or implied, is made with respect to the
quality, accuracy or fitness for any particular part of this document. In no event shall
the manufacturer be liable for direct, indirect, special, incidental or consequential
damages arising from any defect or error in this manual or product.
Product names appearing in this manual are for identification purpose only and
trademarks and product names or brand names appearing in this document are the
property of their respective owners.
This document contains materials protected under International Copyright Laws. All
rights reserved. No part of this manual may be reproduced, transmitted or transcribed
without the expressed written permission of the manufacturer and authors of this
manual.
If you do not properly set the motherboard settings, causing the motherboard to
malfunction or fail, we cannot guarantee any responsibility.
KD7A

Table Of Contents
KD7A 快速安裝指引 ................................................................................ 2
KD7A のクイックインストールガイド ................................................ 4
KD7A Schnellinstallationsanleitung ....................................................... 6
KD7A Guide d’Installation Rapide ........................................................ 8
Краткое руководство по установке KD7A ....................................... 10
Guida all’installazione veloce Scheda madre KD7A........................... 12
Chapter 1. Introduction .......................................................................... 1-1
1-1. Features & Specifications ........................................................................1-1
1-2. Layout Diagram .......................................................................................1-2
Chapter 2. Hardware Setup.................................................................... 2-1
2-1. Install The Motherboard...........................................................................2-1
2-2. Install CPU and Heatsink.........................................................................2-1
2-3. Install System Memory ............................................................................2-3
2-4. Connectors, Headers and Switches ..........................................................2-4
(1). ATX Power Input Connectors........................................................2-4
(2). FAN Connectors.............................................................................2-5
(3). CMOS Memory Clearing Header ..................................................2-6
(4). S2K Mode Select Header...............................................................2-6
(5). Wake-up Header.............................................................................2-7
(6). Front Panel Switches & Indicators Headers ..................................2-8
(7). Additional USB Port Headers........................................................2-9
(8). Front Panel Audio Connection Header ........................................2-10
(9). Internal Audio Connectors ...........................................................2-11
(10). Accelerated Graphics Port Slot....................................................2-11
(11). Floppy Disk Drive Connector......................................................2-12
(12). IDE Connectors............................................................................2-13
(13). Back Panel Connectors ................................................................2-14
Chapter 3. BIOS Setup............................................................................ 3-1
3-1. SoftMenu Setup........................................................................................3-2
3-2. Standard CMOS Features.........................................................................3-4
3-3. Advanced BIOS Features.........................................................................3-7
User’s Manual

3-4. Advanced Chipset Features....................................................................3-10
3-5. Integrated Peripherals ............................................................................3-15
3-6. Power Management Setup .....................................................................3-19
3-7. PnP/PCI Configurations.........................................................................3-23
3-8. PC Health Status ....................................................................................3-25
3-9. Load Fail-Safe Defaults .........................................................................3-26
3-10. Load Optimized Defaults .......................................................................3-26
3-11. Set Password ..........................................................................................3-26
3-12. Save & Exit Setup ..................................................................................3-26
3-13. Exit Without Saving...............................................................................3-26
Appendix A. Install VIA 4-in-1 Driver ................................................................. A-1
Appendix B. Install Audio Driver ......................................................................... B-1
Appendix C. Install LAN Driver ........................................................................... C-1
Appendix D. Install VIA USB 2.0 Driver .............................................................D-1
Appendix E. BIOS Update Guide ......................................................................... E-1
Appendix F. Hardware Monitoring (The Winbond Hardware Doctor Utility) .. F-1
Appendix G. Troubleshooting (Need Assistance?)...............................................G-1
Appendix H. How to Get Technical Support ........................................................H-1
KD7A

1
User’s Manual

2 KD7A 快速安裝指引
KD7A 快速安裝指引
如您要瞭解此主機板更詳細的資訊，請參閱我們的完整版使用手冊，裡面會 詳盡的說明。此快速
安裝手冊是給 經驗的系統組裝者使用，如果這是您第一次嘗試來組裝您的電腦系統，我們建議您
先去閱讀完整版的使用手冊，或是詢問技術人員來幫助您組裝您的電腦系統。（完整版的使用手冊
已包覆在隨本主機板所附的驅動程式與應用光碟之中。）
處理器的安裝
本主機板提供零出力（Zero Insertion Force, ZIF）
式Socket 462，以方便安裝 AMD Socket A。您所
購買的 CPU 應已配備一組散熱套件及散熱片，如
果沒 ，請另行購買專為 Socket A 設計的散熱套
件及散熱片。

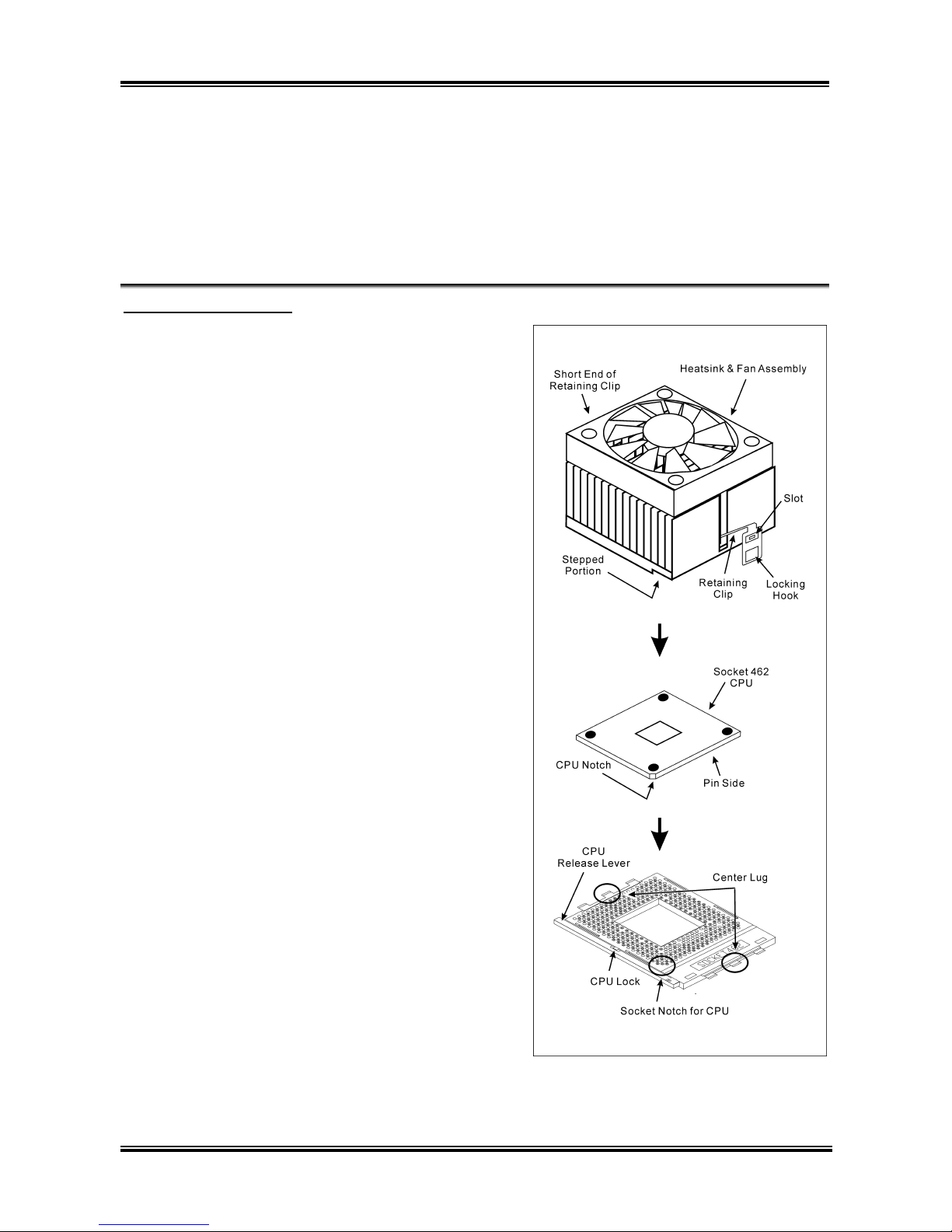

請參考這裡所表示的圖來安裝 CPU 中央處理器和
散熱器。（僅供參考。您的散熱器與風扇組合可
能不見得與這一個完全相同。）
1. 請找出這塊主機板的 Socket 462 位置。將 CPU
插座桿拉出至插座旁，然後將插座桿以 90 度
角向上拉。
2. 將CPU 的缺角對準 CPU 插座的缺角，CPU
插腳的一端向下置 CPU 插座。因為只能朝著
一個固定的方向插入 CPU，如果遇到阻礙
時，切勿勉強用力。最後壓住 CPU，拴上插
座桿。
3. 請將散熱器底面的自黏膠模移除，散熱器底
部凹角一端面向 CPU 插座標示 “Socket 462”
的一方，散熱器面向下蓋住 CPU，直到完全
蓋住 CPU 為止。
4. 先將固定夾具短的一邊壓下扣住 CPU 插座底
端的中間鎖扣。
5. 再以螺絲起子插入固定夾具長的一邊的凹
槽，壓下扣住 CPU 插座底端的中間鎖扣。現
在散熱器與風扇組合已互相緊扣在 CPU 插座
上。
6. 將散熱器與風扇組合的風扇電源端子與主機
板上面的風扇電源端子連接。
注意：請不要忘記去設定處理器正確的匯流排頻
率和倍頻的數值。
KD7A

KD7A 快速安裝指引 3
將主機板安裝到機殼上
當您將處理器安裝到主機板上之後，您便可以開始將主機板固定到電腦機殼裡去。首先；請您先將
主機板固定到電腦機殼。大多數的電腦機殼底座都 許多的固定孔位，請將主機板上的固定孔位與
機殼底座上的固定孔位對準。如果孔能對準並且 螺絲孔，就表示可使用銅柱來固定主機板。另外；
您可以使用塑膠墊片來讓螺絲與主機板的 PCB 表層隔離（絕緣）。
安裝記憶體模組
1. 找出您主機板上 DIMM 插槽的位置。
2. 請您小心地抓住DIMM 模組的兩側，請 勿 碰觸
其接點。
3. 請將記憶體模組上的榫子與 DIMM 插槽上的卡
榫對準。
4. 穩固地施壓來將記憶體模組向下插入 DIMM 插
槽，直到 DIMM 插槽兩側的模組固定夾自動地
扣入記憶體模組的固定夾缺口為止。切勿太過施力地來將 DIMM 模組插入插槽，因為您只能
以一個固定的方向來插入 DIMM 模組。
5. 要取出DIMM 模組，請您向外側同時地壓下 DIMM 插槽兩側的模組固定夾，即可將 DIMM 模
組抽取出來。
注意：靜電會造成電腦或是附加卡上電子元件的損壞，在您要進行這些程序之前，請確 您已經藉
由暫時地接觸已接地的金屬物體來放掉您身上所帶的靜電。
連接器、連接頭以及附加卡的安裝
在任何一部電腦機殼的裡面，都必需連接一些纜線與插頭。這些纜線與插頭通常都是一對一的連接
至主機板的連接埠上，您必需注意任何一條纜線的連接方向。如果可能的話，請一併注意連接埠第
一根針腳的位置。您將會安裝一些特殊功能的附加卡到主機板上面，像是SCSI 卡或是 AGP 顯示
卡等等。當您將它們安裝到主機板上適當的插槽之後，請以螺絲將這些附加卡與機殼背板牢牢地固
定好，避免 鬆動的情況發生。
如您想要瞭解相關且更為詳細的資訊，請參閱我們的完整版使用手冊，裡面會 詳盡的說明。
將電 供應器的電 線連接頭與主機板上的 ATX12V 電 接頭連接起來
請將電源供應器的 ATX 電源接頭確實地壓入主機板上的 ATX12V 電源接頭，並確定連接妥當。
BIOS 的設定
當您將所 的硬體安裝完畢以後，就可以開啟電腦的電源並進入BIOS 的選項。如您想要瞭解相關
且更為詳細的資訊，請參閱我們的完整版使用手冊，裡面會 詳盡的說明。
User’s Manual

4 KD7A のクイックインストールガイド
KD7A のクイックインストールガイド
このマザーボードの詳細については、ユーザーズマニュアルの完全版を参照してください この
クイックインストールガイドは、経験あるシステム構築者向けに書かれました 今回始めてコン
ピュータシステムをセットアップする方は、まず完全版のマニュアルをお読みになるか、専門技
術者に連絡してコンピュータシステムのセットアップを行うようお勧めします （完全なユーザ
ーズマニュアルはこのマザーボードに付属するドライバとユーティリティ CD を検索して入手
できます ）
プロセッサの取り付け
このマザーボードは ZIF（ゼロインサーションフォー
ス）Socket 462 を提供して AMD Socket A CPU をイン
ストールします お買い上げになった CPU には、ヒ
ートシンクと冷却ファンのキットが付属しています
付属していない場合、Socket A 向けに特別に設計され
たキットをお求めください
ここに示した図を参照して、CPU とヒートシンクを
取り付けます（この図は参照専用です お使いのヒー
トシンクとファンアセンブリはこの図と異なってい
ることがあります）
1. このマザーボードの Socket 462 を探します CPU
のリリースレバーを横に引っ張って掛け金を外
し、上まで引き上げます
2. CPU のノッチを CPU のソケットのノッチに合わ
せます そのピンの横側を下にして CPU のソケ
ットに差し込みます CPU に差し込むときに無理
な力を入れないでください ピンは一方向にだけ
フィットするようになっています CPU のリリー
スレバーを閉じます
3. ヒートシンクのプラスチックフィルム接着剤を
はがします ヒートシンクの段のある部分が
“Socket 462”の文字のある側を向いていることを
確認してください ヒートシンクの面を下にして、
プロセッサを完全に覆うまで降ろします
4. まず支持クリップの短い方の端を押し下げて、ソ
ケット下部のセンターラグに固定します
5. ネジ回しを使用して、支持クリップの長い方の端
のスロットに差し込みます クリップを押し下げ
て、ソケット上部のセンターラグに固定します
これで、ヒートシンクとファンアセンブリが CPU
のソケットにしっかり取り付けられました
6. ヒートシンクとファンアセンブリのファンコネ
クタを、マザーボードのファンコネクタに取り付
けます
KD7A

KD7A のクイックインストールガイド 5
注意：正しいバス周波数と倍数をプロセッサ用に設定するのを忘れないでください
マザーボードをシャーシに取り付ける
マザーボードにプロセッサを取り付けた後、シャーシにマザーボードを固定することができるよ
うになります まず、シャーシにマザーボードを固定する必要があります ほとんどのコンピュ
ータシャーシには、多くの取り付け穴の付いた台が付属しており、それを使用することでマザー
ボードをしっかり取り付けたり、同時にショートを避けることができます シャーシに付属する
飾りボタンかスペーサーを使用してマザーボードを固定します
RAM モジュールの取り付け
1. ボードの DIMM スロットを探します
2. DIMM モジュールの 2つのエッジがそのコネクタ
に触れないように、注意して持ちます
3. モジュールのノッチキーをスロットのリブに合
わせます
4. モジュールをスロットにしっかり押し込むと、ス
ロットの両側にあるイジェクタタブが取り付け
ノッチにかちっと音を立てて自動的にはめ込ま
れます DIMM モジュールに余分な力をかけないでください DIMM モジュールは一方向に
しかフィットしません
5. DIMM モジュールは、スロットの 2つのイジェクタタブを外側に同時に引っ張ると外れます
注意：静電気はコンピュータやオプションのボードの電気コンポーネントを損傷させることがあ
ります これらの手順を開始する前に、アースされた金属物体に軽く触れて静電気を必ず放電し
てください
コネクタ ヘッダ スイッチおよびアダプタ
コンピュータのケース内部には、複数のケーブルやプラグを接続できます これらのケーブルや
プラグは、通常マザーボードにあるコネクタに 1つずつ接続されます ケーブルの接続方向には
十分な注意を払い、また必要に応じ、コネクタの第 1ピンの位置にも注目する必要があります
SCSI アダプタ、AGP アダプタのような特殊なニーズ向けには、それに対応したアダプタを取り
付けてください アダプタをマザーボードのスロットに取り付けたら、ネジでシャーシの背面パ
ネルに固定してください
詳細については、ユーザーズマニュアルの完全版を参照してください
電源コネクタを ATX12V 電源コネクタに差し込む
電源装置から出ている電源ブロックコネクタをこの ATX12V 電源に接続します コネクタが十
分奥まで装着されていることをご確認ください
BIOS のセットアップ
ハードウェアの取り付けが完了したら、コンピュータの電源をオンにし、BIOS Setup アイテム
に移動して、プロセッサのパラメータをセットアップします 詳細については、ユーザーズマニ
ュアルの完全版を参照してください
User’s Manual

6 KD7A Schnellinstallationsanleitung
KD7A Schnellinstallationsanleitung
Beziehen Sie sich bitte für detaillierte Informationen über diese Hauptplatine auf die vollständige Version
des Benutzerbuchs. Diese Schnellinstallationsanleitung ist für erfahrene Systemaufbauer gedacht. Ist es
Ihr erster Versuch ein Computersystem aufzubauen, dann empfehlen wir Ihnen zuerst das vollständige
Benutzerhandbuch zu lesen oder einen Techniker zum Aufbauen des Systems zu Hilfe zu holen. (Ein
komplettes Handbuch finden Sie auf der CD mit den Treibern und Hilfsprogrammen, die diesem
Motherboard beiliegt.)
Installieren des Prozessors
Dieses Motherboard verfügt über einen ZIF (Zero
Insertion Force) Sockel 462 zur Installation eines AMD
Socket A CPU. Ihre CPU sollte über ein Kühlblech und
einen Lüfter verfügen. Wenn dies nicht der Fall ist, kaufen
Sie bitte diese Teile speziell für den Sockel A.
Bitte schauen Sie sich zur Installation von CPU und
Kühlblech diese Abbildung an. (Nur zur Referenz - Ihr
Kühlblech & Lüftergefüge könnten sich von dieser
Abbildung unterscheiden.)
1. Finden Sie Sockel 462 auf diesem Motherboard.
Ziehen Sie den CPU-Haltehebel zur Seite, um ihn zu
entriegeln und ziehen ihn dann ganz hoch.
2. Richten Sie die CPU-Kerbe mit der Sockelkerbe der
CPU aus. Stecken Sie den Prozessor mit den Pins
nach unten in den CPU-Sockel. Wenden Sie keine
Gewalt beim Einsetzend der CPU an; sie paßt nur in
eine Richtung hinein. Schließen Sie den
CPU-Haltehebel.
3. Entfernen Sie den Plastikfilm vom Kühlblech. Stellen
Sie sicher, daß der abgestufte Teil des Kühlblechs in
Richtung des Sockelendes zeigt, auf dem “Socket
462” steht. Setzen Sie das Kühlblech mit dem Gesicht
nach unten auf den Prozessor, bis es den Prozessor
komplett abdeckt.
4. Drücken Sie das kurze Ende des Halteclips zuerst an,
um es mit der Mittellasche unten am Sockel zu
verriegeln.
5. Setzen Sie es mit einem Schraubenzieher in den
Schlitz am langen Ende des Halteclips. Drücken Sie
den Clip nach unten, um ihn mit der Mittellasche oben
am Sockel zu verriegeln. Nun sind Kühlblech &
Lüftergefüge fest mit dem CPU-Sockel verbunden.
6. Verbinden Sie den Lüfteranschluß von Kühlblech &
Lüftergefüge mit dem Lüfteranschluß am
Motherboard.
KD7A

KD7A Schnellinstallationsanleitung 7
Achtung: Vergessen Sie nicht, die korrekte Busfrequenz und -Multiplikator für Ihren Prozessor
einzustellen.
Installieren der Hauptplatine im Gehäuse
Nach der Installation des Prozessors können Sie anfangen die Hauptplatine im Computergehäuse zu
befestigen. Die meisten Gehäuse haben eine Bodenplatte, auf der sich eine Reihe von Befestigungslöcher
befinden, mit deren Hilfe Sie die Hauptplatine sicher verankern können und zugleich Kurzschlüsse
verhindern. Verwenden Sie entweder die Dübeln oder die Abstandhalter, um die Hauptplatine auf der
Bodenplatte des Gehäuses zu befestigen.
Installation der RAM-Module
1. Finden Sie den DIMM-Steckplatz auf dem Board.
2. Halten Sie ie beiden Ränder des DIMM-Moduls
vorsichtig fest, wobei Sie darauf achten, nicht die
Anschlüsse zu berühren.
3. Richten Sie die Nut am Modul mit der Erhöhung am
Steckplatz aus.
4. Drücken Sie das Modul fest in die Steckplätze, bis die
Auswurflaschen zu beiden Seiten des Steckplatzes
automatisch in die Befestigungskerbe einschnappen. Wenden Sie keine Gewalt beim Einsetzen des
DIMM-Moduls an; es paßt nur in eine Richtung hinein.
5. Zum Ausbau der Module drücken Sie die beiden Auswurflaschen auf dem Steckplatz nach außen
zusammen und ziehen das Modul heraus.
Anschlüsse, Sockel, Schalter und Adapter
Im Inneren des Gehäuses findet man in jedem Computer viele Kabel und Stecker, die angeschlossen
werden müssen. Diese Kabel und Stecker werden normalerweise einzeln mit den Anschlüssen auf der
Hauptplatine verbunden. Sie müssen genau auf die Anschlussorientierung der Kabel achten und, wenn
vorhanden, sich die Position des ersten Pols des Anschlusses merken. Wenn Sie Adapter wie z.B.
SCSI-Adapter, AGP-Adapter usw. installieren, befestigen Sie bitte die Adapter immer mit Hilfe der
Schrauben auf die Rückseite des Computergehäuses.
Für detaillierte Informationen beziehen Sie sich bitte auf das vollständige Benutzerhandbuch.
Verbinden der Netzstecker mit dem ATX12V-Anschluss
Denken Sie daran, den Anschluss des ATX-Netzteils fest in das Ende mit dem ATX12V-Anschluss zu
drücken, um eine feste Verbindung zu garantieren.
BIOS-Setup
Schalten Sie nach der vervollständigten Hardwareinstallation den Computer ein und gehen zur Option im
BIOS, um die Prozessorparameter einzustellen. Für detaillierte Informationen beziehen Sie sich bitte auf
das vollständige Benutzerhandbuch.
User’s Manual

8 KD7A Guide d’Installation Rapide
KD7A Guide d’Installation Rapide
Pour des informations relatives à cette carte mère plus détaillées, veuillez vous référer à notre version
complète du manuel utilisateur. Ce guide d’installation rapide est créé pour les assembleurs système
expérimentés. S’il s’agit de votre premier essai pour installer un ordinateur, nous vous suggérons de lire
d’abord le manuel en version complète ou de demander l’aide d’un technicien pour vous aider à
configurer le système ordinateur. (Un manuel de l'utilisateur complet est disponible en naviguant dans le
CD des pilotes et utilitaires fournis avec la carte mère.)
Installer le Processeur
Cette carte mère fournit un support ZIF (Zero Insertion
Force) Socket 462 permettant d'installer le
Microprocesseur AMD Socket A. Le microprocesseur que
vous achetez doit être muni d'un système de
refroidissement avec dissipateur thermique et ventilateur.
Dans le cas contraire, veuillez en acheter un, conçu
spécialement pour les microprocesseurs Socket A.
Veuillez vous référer à la figure illustrée ci-contre pour
installer le processeur et le dissipateur thermique.
(Démonstration donnée à titre indicatif uniquement.
L’assemblage de votre dissipateur thermique et de votre
ventilateur peut ne pas être tout à fait identique à celui-ci.)
1. Repérez le support Socket 462 situé sur cette carte
mère. Tirez le levier de maintien du processeur vers
l'extérieur pour le libérer puis soulevez-le
complètement vers le haut.
2. Alignez l’encoche du processeur avec celle du support
pour processeur. Installez le processeur avec sa broche
faisant face au support pour processeur. Ne forcez pas
en insérant le processeur; il ne peut s’insérer que dans
une seule direction. Rabattez le levier de maintien du
processeur.
3. Retirez le film adhésif du dissipateur thermique.
Assurez-vous que la partie surélevée du dissipateur
thermique fait face à l’extrémité du support marquée
“Socket 462”. Installez le dissipateur thermique pour
qu'il fasse face au processeur et jusqu’à ce qu’il
couvre complètement le processeur.
4. Tout d'abord, poussez vers le bas l'extrémité courte de
la bride de fixation pour verrouiller sur le crochet
central situé en bas du support.
5. Utilisez un tournevis pour insérer dans la fente la
longue extrémité de la bride de fixation. Poussez la
bride de fixation vers l'avant pour verrouiller sur le
crochet central situé en haut du support. L'assemblage
du dissipateur Thermique et du ventilateur est
maintenant solidement fixé sur le support du CPU.
6. Fixez le connecteur du ventilateur du dissipateur thermique & du ventilateur sur le connecteur
correspondant de la carte mère.
KD7A

KD7A Guide d’Installation Rapide 9
Attention: N’oubliez pas de programmer la fréquence de bus correcte et le multiple pour votre
processeur.
Installer la Carte Mre dans le Châssis
Une fois que vous aurez installé le processeur sur la carte mère, vous pourrez commencer à fixer la carte
mère sur le châssis. Tout d’abord, vous avez besoin de fixer la carte mère sur le châssis. La plupart des
châssis d’ordinateur possèdent une base sur laquelle il y a nombreux trous de montage permettant à la
carte mère d’être fixée fermement, et en même temps d’éviter les court-circuits. Utilisez les talons ou les
entretoises fixés sur le châssis pour fixer la carte mère.
Installer des Modules RAM
1. Localisez le socle DIMM sur la carte.
2. Maintenez les deux bords du module DIMM avec
précaution, en évitant de toucher ses connecteurs.
3. Alignez la touche du cran avec la ligne sur le socle.
4. Pressez fermement le module dans les socles jusqu’à
ce que les languettes d’éjection sur les deux côtés du
socle aillent automatiquement dans le cran de
montage. Ne forcez pas à l’excès sur le module
DIMM car celui-ci ne peut aller que selon une seule
orientation.
5. Pour enlever des modules DIMM, pressez simultanément les deux languettes d’éjection sur le socle,
puis sortez le module DIMM.
Attention: L’électricité statique risque d’endommager les composants électroniques de l’ordinateur ou
des cartes optionnelles. Avant de commencer ces procédures, assurez-vous de bien décharger toute
l’électricité statique en touchant rapidement un objet métallique relié au sol.
Connecteurs, Socles de connexion, Interrupteurs et Adaptateurs
A l’intérieur du boîtier de n’importe quel ordinateur il y a plusieurs câbles et prises qui doivent être
connectés. Ces câbles et prises sont habituellement connectés les uns après les autres aux connecteurs
situés sur la carte mère. Vous avez besoin de faire attention au sens de connexion des câbles et, s’il y a
lieu, remarquez la position de la première broche du connecteur. Vous installerez certains adaptateurs
pour des besoins spéciaux, tels adaptateurs SCSI, adaptateurs AGP, etc. Lorsque vous les installez dans
les emplacements situés sur la carte mère, veuillez les fixer sur le panneau arrière du châssis à l'aide des
vis.
Pour les informations détaillées, veuillez vous référer au manuel utilisateur en version complète.
Brancher les connecteurs d'alimentation dans les connecteurs ATX12V
Souvenez-vous que vous devez pousser le connecteur de votre alimentation fermement dans le connecteur
ATX12V pour assurer une bonne connexion.
Configuration du BIOS
Une fois le matériel installé complètement, démarrez l'ordinateur et allez sur l'item dans le BIOS pour
configurer les paramètres du processeur. Pour les informations détaillées, veuillez vous référer à la
version complète du manuel utilisateur.
User’s Manual

10 Краткое руководство по установке KD7A
Краткое руководство по установке KD7A
Более подробные сведения о материнской плате приведены в руководстве пользователя. Краткое
руководство по установке предназначено для опытных специалистов. Если вы собираете
компьютер впервые, ознакомьтесь сперва с руководством пользователя или попросите техника
помочь в настройке компьютерной системы.
Установка процессора
На этой системной плате используется гнездо ZIP (с
нулевым усилием установки) типа 'Socket 462' для
процессора AMD Socket A. В комплект
приобретаемого процессора должны входить радиатор
и вентилятор. В противном случае следует приобрести
радиатор и вентилятор, предназначенные для
процессора AMD с разъемом 'Socket A'.
Для установки процессора и радиатора, посмотрите
пожалуйста на рисунок, показанный на этой странице.
(Только для справочной работы. Ваш радиатор и
комплект вентилятора может быть не точно такой же
как показанный рисунок здесь.)
1. Найтите на этой плате гнездо “Socket 462”.
Вытяните рычаг гнезда процессора в сторону от
гнезда, затем поднимите его.
2. Расположите зарубку процессора и зарубку гнезда
для процессора по одной линии. Положите
процессор со стороной контактов в гнездо
процессора. Устанавливая процессор, не
прикладывайте чрезмерных усилий. Его установка
возможна только в одном положении. Опустите
рычаг гнезда процессора.
3. Уберите ту пластическую оболочку, находящуюсь
на радиаторе. Ступенчатная часть радиатора
должна находиться лицом к стороне гнезда, где
показано слово “Socket 462”. Поместите радиатор
плоской стороной на процессор так, чтобы
процессор был полностью закрыт.
4. Сначала, прижмите вниз короткую сторону
фиксирующего зажима до его фиксации в
центральной проушине на нижней части гнезда.
5. Вставьте отвёрку в паз, находящийся на длинной
стороне фиксирующего зажима. Прижмите зажим
вниз до его фиксации в центральной проушине на
верхней части гнезда. Радиатор и комплект
вентилятора должны быть надежно скреплены к
гнезду процессора.
6. Подключите разъём раздиатора и комплекта вентилятора к разъёму вентилятора на
материнской плате.
KD7A

Краткое руководство по установке KD7A 11
Внимание: Установите соответствующие частоту и кратность шины процессора.
Установка материнской платы в корпус
После установки процессора на материнскую плату можно начинать установку материнской
платы в корпус. Большая часть корпусов оборудована основанием, в котором проделаны
монтажные отверстия, которые позволяют надежно закрепить материнскую плату и предотвратить
короткие замыкания. Для крепления материнской платы к основанию используются винты и
прокладки.
Установка модулей памяти
1. Найдите на системной плате разъем для модулей
памяти DIMM.
2. Аккуратно, за два конца, возьмите модуль памяти,
не касаясь контактов.
3. Совместите выемку в модуле памяти с выступом в
разъеме.
4. Нажмите на модуль так, чтобы лепестки
выталкивателя с обеих сторон разъема
автоматически защелкнулись и вошли в пазы. Не применяйте при установке излишнюю силу.
Модуль входит в разъем только в одном положении.
5. Для извлечения модулей памяти DIMM одновременно нажмите на лепестки выталкивателя и
вытащите модуль.
Внимание: Статическое электричество может стать причиной выхода из строя электронных
компонентов компьютера. Перед началом данной процедуры снимите с себя статический заряд,
коснувшись заземленного металлического предмета.
Разъемы, переключатели и адаптеры
Внутри корпуса компьютера необходимо расположены несколько кабелей и вилок, которые
необходимо подключить. Обычно эти кабели подключаются к разъемам, расположенным на
материнской плате. При подключении любого кабеля необходимо обращать внимание на
расположение первого контакта разъема. Для особых целей могут потребоваться специальные
адаптеры, например, адаптер SCSI, адаптер AGP и т.п.. При установке адаптеров в гнезда
материнской платы закрепите их на задней панели с помощью винтов.
За более подробной информацией обращайтесь к полному руководству пользователя.
Подключение кабелей питания к разъемам ATX12V
Обратите внимание, разъем блока питания ATX необходимо вставить в разъем ATX12V до упора,
чтобы обеспечить надежное соединение.
Настройка BIOS
По окончании установки аппаратуры включите питание и перейдите в меню BIOS Setup, чтобы
настроить параметры процессора. За более подробной информацией обращайтесь к руководству
пользователя.
User’s Manual

12 Guida all’installazione veloce Scheda madre KD7A
Guida all’installazione veloce Scheda madre KD7A
Per maggiori e dettagliate informazioni su questa scheda madre si prega di fare riferimento alla versione
integrale del Manuale utente. Questa guida all’installazione veloce è intesa per costruttori esperi di
sistemi. Se questa è la prima volta che si cerca di installare un sistema, si consiglia di leggere, innanzi
tutto, la versione integrale del manuale oppure di chiedere aiuto ad un tecnico per l’installazione.
Installazione del processore
Questa scheda madre fornisce una presa “Socket 462” ZIF
(Zero Insertion Force – forza d’inserimento zero) per
installare il processore AMD Socket A. Il processore
acquistato dovrebbe essere fornito di dispersore di calore e
ventolina per il raffreddamento. In caso contrario
acquistare un dispersore di calore specifico per la presa
Socket A.
Per il montaggio della CPU e del termodispersore,
consultare la figura accanto. Si noti che il gruppo
termodispersore-ventola illustrati possono non essere
identici a quelli effettivamente da montare.
1. Individuare il socket 462 sulla scheda madre. Tirare
lateralmente la leva di sblocco della CPU e sollevare
la CPU completamente.
2. Allineare la tacca della CPU con quella del socket
CPU. Appoggiare il processore con il lato di
connessione verso il basso nel socket, senza forzare.
La CPU può essere montata in una sola direzione.
Chiudere la leva di sblocco della CPU.
3. Staccare la pellicola adesiva dal termodispersore.
the plastic film adhesive on the heatsink. Accertarsi
che la superficie del termodispersore provvista di
gradino sia rivolta verso l'estremità del socket indicato
come "Socket 462". Applicare il termodispersore con
il lato inferiore verso il basso sul processore fino a
coprirlo completamente.
4. Tirare verso il basso il lato corto del clip di ritegno
fino ad impegno con la linguetta centrale sul lato
inferiore del socket.
5. Con l’aiuto di un cacciavite, inserire la linguetta nella
fessura sul lato lungo del clip di ritegno. Spingere il
clip verso il basso fino ad impegno con la linguetta
centrale della parte superiore del socket. A questo
punto, il gruppo termodispersore-ventola è saldamente
fissato al socket CPU.
6. Fissare il connettore ventola del gruppo
termodispersore-ventola al connettore ventola della scheda madre .
Attenzione: Non dimenticare di impostare la corretta frequenza multipla e BUS per il processore.
KD7A

Guida all’installazione veloce Scheda madre KD7A 13
Installazione della scheda madre sul telaio
Dopo avere installato il processore sulla scheda madre si può iniziare a fissare la scheda madre sul telaio.
Innanzi tutto è necessario fissare la scheda madre al telaio. La maggior parte dei telai ha una base sulla
quale sono presenti diversi fori di montaggio che permettono di fissare in modo accurato la scheda madre
e, allo stesso tempo, di prevenire corto circuiti. Impiegare le borchie o gli spaziatori attaccati al telaio per
fissare la scheda madre.
Installare i moduli RAM
1. Ubicare gli alloggiamenti DIMM sulla scheda.
2. Tenere con delicatezza i lati del modulo DIMM senza
toccare i connettori.
3. Allineare la tacca sul modulo con la nervatura
dell’alloggiamento.
4. Premere con fermezza il modulo nell’alloggiamento
finché le linguette d’espulsione su entrambi i lati
dell’alloggiamento scattano sulla tacca di montaggio.
Non forzare eccessivamente il modulo DIMM perché quest’ultimo si adatta solamente in una
direzione.
5. Per rimuovere i moduli DIMM spingere contemporaneamente le due linguette d’espulsione
sull’alloggiamento, poi estrarre il modulo DIMM.
Attenzione: L’elettricità statica può danneggiare i componenti elettronici del computer o delle schede.
Prima di iniziare queste procedure, assicurarsi di avere scaricato completamente l’elettricità statica
toccando brevemente un oggetto metallico con massa a terra.
Connettori, collettori, interruttori ed adattatori
All’interno della copertura di ogni computer ci sono diversi cavi e prese che devo essere collegati. Questi
cavi e prese sono solitamente collegati uno ad uno ai connettori situati sulla scheda madre. E’ necessario
prestare particolare attenzione a qualunque orientamento del collegamento che possono avere i cavi e, se
necessario, notare la posizione del primo pin del connettore. Si installeranno alcuni adattatori per
particolari necessità quali l’adattatore SCSI, AGP, eccetera. Quando si installano gli adattatori sugli slot
della scheda madre, si ricorda di fissarli con le viti anche sul pannello posteriore del telaio.
Per informazioni dettagliate si prega di fare riferimento alla versione integrale del Manuale utente.
Collegamento dei connettori d’alimentazione ai connettori ATX12V
Ricordarsi che è necessario spingere con fermezza fino in fondo il connettore della sorgente
d’alimentazione ATX al connettore ATX12V, assicurando così un buon collegamento.
Impostazione BIOS
Quando l’hardware è stato installato completamente, accendere il computer ed andare alla voce BIOS per
impostare i parametri del processore. Per informazioni dettagliate si prega di fare riferimento alla versione
integrale del Manuale utente.
User’s Manual

1414
KD7A KD7A

Introduction 1-1
Chapter 1. Introduction
1-1. Features & Specifications
1. CPU
• Supports AMD-K7 Athlon/AthlonXP/Barton Socket A 200/266/333MHz FSB Processors
2. Chipset (VIA KT400A and VT8235CE)
• Supports Hi-Speed Universal Serial Bus (USB 2.0)
• Supports Advanced Configuration and Power Management Interface (ACPI)
• Accelerated Graphics Port connector supports AGP 8X/4X Interface (0.8V/1.5V)
3. Memory
• 3x 184-pin DIMM sockets
• Supports 2 DIMM Un-buffered DDR 333/400 (Max. 2GB)
• Supports 3 DIMM Un-buffered DDR 200/266 (Max. 3GB)
4. LAN
• Onboard 10/100M PCI Fast Ethernet Controller
5. Audio
• Onboard 6-Channel AC 97 CODEC
• Professional digital audio interface supports 24-bit S/PDIF Out
6. Internal I/O Connectors
• 1x AGP slot
• 5x PCI slots
• 1x floppy port supports up to 2.88MB
• 2x Ultra ATA 133/100/66/33 connectors
• 1x USB header
• 1x CD-IN, 1x AUX-IN header
7. Back Panel I/O
• 1x PS/2 keyboard, 1x PS/2 mouse
• 1x Serial port connector, 1x Parallel port connector
• 1x AUDIO connector (Rear-Left / Rear-Right, Center/Subwoofer, S/PDIF Output, Mic-In,
Line-In, Front-Left/Front-Right)
• 4x USB, 1x RJ-45 LAN Connector
8. Miscellaneous
• ATX form factor
• Hardware Monitoring – Including Fan speed, Voltages, CPU and System temperature
 Supports Wake On LAN, Modem, but your ATX power supply 5V standby power must be
able to provide at least a 720mA current capacity. Otherwise, the functions may not work
normally.
 Specifications and information contained herein are subject to change without notice.
User’s Manual

1-2 Chapter 1
1-2. Layout Diagram
KD7A
