Abit NF7-M User manual

Copyright and Warranty Notice
The information in this document is subject to change without notice and does not
represent a commitment on part of the vendor, who assumes no liability or responsibility
for any errors that may appear in this manual.
No warranty or representation, either expressed or implied, is made with respect to the
quality, accuracy or fitness for any particular part of this document. In no event shall the
manufacturer be liable for direct, indirect, special, incidental or consequential damages
arising from any defect or error in this manual or product.
Product names appearing in this manual are for identification purpose only and
trademarks and product names or brand names appearing in this document are the
property of their respective owners.
This document contains materials protected under International Copyright Laws. All
rights reserved. No part of this manual may be reproduced, transmitted or transcribed
without the expressed written permission of the manufacturer and authors of this manual.
If you do not properly set the motherboard settings, causing the motherboard to
malfunction or fail, we cannot guarantee any responsibility.

4200-0316-02 Rev. 1.00
NF7/NF7-M/NF7-S Motherboard User’s Manual
Index
CHAPTER 1. SIX LANGUAGES QUICK INSTALLATION GUIDE .....1-1
1-1. NF7/NF7-M/NF7-S 中文快速安裝指引.............................................................1-1
1-2. NF7/NF7-M/NF7-S クイックインストールガイド.........................................1-6
1-3. NF7/NF7-M/NF7-S SCHNELLINSTALLATIONSANLEITUNG .................................. 1-11
1-4. NF7/NF7-M/NF7-S GUIDE D’INSTALLATION RAPIDE......................................... 1-16
1-5. КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ NF7/NF7-M/NF7-S............................1-21
1-6. GUIDA ALL’INSTALLAZIONE VELOCE SCHEDA MADRE NF7/NF7-M/NF7-S ......... 1-26
CHAPTER 2. INTRODUCTION OF NF7/NF7-M/NF7-S FEATURES....2-1
2-1. FEATURES OF NF7/NF7-M/NF7-S MOTHERBOARD ..............................................2-1
2-2. SPECIFICATIONS..................................................................................................... 2-2
2-3. ITEM CHECKLIST.................................................................................................... 2-4
2-4. LAYOUT DIAGRAM FOR NF7/NF7-M/NF7-S.........................................................2-5
CHAPTER 3. INSTALLING THE MOTHERBOARD ..............................3-1
3-1. INSTALLATION OF THE AMD ATHLON™XP, ATHLON™AND DURON™CPU ......... 3-2
3-2. INSTALLING THE MOTHERBOARD TO THE CHASSIS.................................................3-5
3-3. INSTALLING SYSTEM MEMORY .............................................................................. 3-6
3-4. CONNECTORS, HEADERS AND SWITCHES ...............................................................3-7
CHAPTER 4. INTRODUCING THE BIOS .................................................4-1
4-1. CPU SETUP [SOFT MENU™III].......................................................................... 4-3
4-2. STANDARD CMOS FEATURES SETUP MENU..........................................................4-7
4-3. ADVANCED BIOS FEATURES SETUP MENU .........................................................4-11
4-4. ADVANCED CHIPSET FEATURES SETUP MENU .....................................................4-14
4-5. INTEGRATED PERIPHERALS ..................................................................................4-16
4-6. POWER MANAGEMENT SETUP MENU ...................................................................4-22
4-7. PNP/PCI CONFIGURATIONS SETUP MENU............................................................ 4-26
4-8. PC HEALTH STATUS ............................................................................................4-29
4-9. LOAD FAIL-SAFE DEFAULTS................................................................................4-30
4-10. LOAD OPTIMIZED DEFAULTS ...............................................................................4-30
4-11. SET PASSWORD....................................................................................................4-30
4-12. SAVE & EXIT SETUP ............................................................................................4-31
4-13. EXIT WITHOUT SAVING .......................................................................................4-31
CHAPTER 5. SERIAL ATA RAID SETTING GUIDE FOR NF7-S.........5-1
5-1. THE FEATURES OF SERIAL ATA RAID ON THE NF7-S ..........................................5-1
5-2. THE RAID CONFIGURATION UTILITY MENU .........................................................5-1
APPENDIX A. NVIDIA NFORCE CHIPSET DRIVERS INSTALLATION
FOR WINDOWS®2000.......................................................... A-1
APPENDIX B. NF7-M INTEGRATED GPU DRIVERS INSTALLATION
FOR WINDOWS®2000.......................................................... B-1

APPENDIX C. USB 2.0 DRIVERS INSTALLATION FOR WINDOWS®2000
.................................................................................................. C-1
APPENDIX D. NF7-S SERIAL ATA DRIVERS INSTALLATION FOR
WINDOWS®2000 ...................................................................D-1
APPENDIX E. INSTALLING THE HARDWARE MONITOR SYSTEM.... E-1
APPENDIX F. BIOS UPDATE GUIDE ......................................................... F-1
APPENDIX G. TROUBLESHOOTING (NEED ASSISTANCE?)................G-1
APPENDIX H. HOW TO GET TECHNICAL SUPPORT .............................H-1

Six Languages Quick Installation Guide
User’s Manual
1-1
Chapter 1. Six Languages Quick Installation Guide
1-1. NF7/NF7-M/NF7-S 中文快速安裝指引
感謝您購買ABIT 的主機板，此主機板是設計給AMD Socket A Athlon™XP、Athlon™以及Duron™處
理器使用。支援 AMD Socket-A 架構的處理器，並支援最高至 3GB 容量的記憶體（必需是非緩衝
式【Unbuffered】且非 ECC 的PC 1600/PC 2100/PC 2700 記憶體模組）或是 2GB（必需是非緩衝
式【 Unbuffered】且 非 ECC 的PC 3200 記憶體模組）。如果您想要瞭解這片主機板更詳細的資訊，
請參閱我們的完整版使用手冊，裡面會有詳盡的說明。此快速安裝手冊是給有經驗的系統組裝者使
用，如果這是您第一次嘗試來組裝您的電腦系統，我們建議您先去閱讀完整版的使用手冊，或是詢
問技術人員來幫助您組裝您的電腦系統。
(1). NF7/NF7-M/NF7-S 主機板主要元件配置圖
圖 1顯示了 NF7/NF7-M/NF7-S 主機板主要元件的配置，此配置圖僅供您參考使用。
圖1-1. NF7-S 主機板的主要元件配置圖

Chapter 1
NF7/NF7-M/NF7-S
1-2
圖1-2. NF7 主機板的主要元件配置圖
圖1-3. NF7-M 主機板的主要元件配置圖

Six Languages Quick Installation Guide
User’s Manual
1-3
(2). AMD Socket A 處理器的安裝
AMD Socket A Athlon™XP、Athlon™與Duron™處理器的安裝如同以前的 Socket 7 Pentium®處理器
一樣地簡單。由於它使用「Socket A」ZIF（Zero Insertion Force，零插入力）腳座，可以讓您輕
易將處理器牢牢地固定在定位。
圖 2告訴您 Socket A 插座的外觀模樣，以及您要如何地去開啟它
的固定桿。若您置入處理器至腳座的方向不對時，您將無法輕易地將處理器插入 Socket A 的插座
上，並且處理器的針腳將無法完全地插入腳座。當您發現有這種現象時，請您改變處理器插入至腳
座的方向，直到它能輕易且完全地插入 Socket A 插座為止，請參見
圖 3。同時您必需檢視處理器的
溫度偵測熱敏電阻的高度（如果有的話），然後再小心的將 AMD Athlon（或是 Duron）處理器依
前述的方法正確地安裝到 Socket A 腳座上去。
(3). 安裝散熱裝置的提示
安裝散熱器與散熱風扇是必需的，這樣可以讓您
的處理器能夠適當地散熱（請參見
圖 4）。未安
裝散熱裝置可能導致處理器過熱，並且會損壞您
的處理器。AMD Socket A 處理器在運作時會產生
大量的熱量，所以您需要使用專門為AMD Socket
A處理器設計的大型散熱風扇。否則可能會導致
過熱並且會損壞您的處理器。處理器風扇未裝置
妥當並且風扇電源線尚未連接妥當之前，請不要
把ATX 電源供應器的電源纜線連接到主機板上
面。如此將可避免一些潛在損壞處理器的可能性。
圖4. 散熱片及風扇的安裝示意圖
(4). 將主機板安裝到機殼上
當您將處理器安裝到主機板上之後，您便可以開始將主機板固定到電腦機殼裡面去。首先；請您先
將主機板固定到電腦機殼。大多數的電腦機殼底座都有許多的固定孔位，請將主機板上的固定孔位
與機殼底座上的固定孔位對準。如果孔能對準並且有螺絲孔，就表示可使用銅柱來固定主機板。另
外；您可以使用塑膠墊片來讓螺絲與主機板的 PCB 表層隔離（絕緣）。

Chapter 1
NF7/NF7-M/NF7-S
1-4
(5). 安裝系統記憶體
本主機板提供三組184 腳的 DDR DIMM 插座可
供記憶體擴充，可支援 DDR SDRAM 的最小記憶
體大小為 64 MB，而最大的記憶體大小則為3 GB
容量的記憶體（必需是非緩衝式【Unbuffered】
且非 ECC 的1600/PC 2100/PC 2700 記憶體模組）
或是 2GB（必需是非緩衝式【Unbuffered】且非
ECC 的PC 3200 記憶體模組）。在主機板上有三
個記憶體模組插槽（總共有六個記憶體模組區塊
（Bank））。
將DDR DIMM 記憶體模組如
圖 5所示，插入
DIMM 插槽。請注意記憶體模組的楔子是如何對
應到DIMM 插槽上的卡榫之上。
此種設計可確保
DDR DIMM 記憶體模組僅能由一個方向插到
DIMM 插槽之上 。當您將 DDR DIMM 記憶體模
組完全插入 DIMM 插槽時，模組退出 (固定) 夾
應該會將 DDR DIMM 記憶體模組自兩側卡緊並
緊緊地固定住記憶體模組。
我們建議您將記憶體模組依照DIMM3 至DIMM1 的順序妥善地安裝於記憶體插槽。
(6). 連接器、連接頭以及其它附加卡的安裝
在任何一部電腦機殼的裡面，都必需連接一些纜線與插頭。這些纜線與插頭通常都是一對一的連接
至主機板的連接埠上，您必需注意任何一條纜線的連接方向。如果可能的話，請一併注意連接埠第
一根針腳的位置。您將會安裝一些特殊功能的附加卡到主機板上面，像是SCSI 卡或是 AGP 顯示
卡等等。當您將它們安裝到主機板上適當的插槽之後，請以螺絲將這些附加卡與機殼背板牢牢地固
定好，避免有鬆動的情況發生。如您想要瞭解相關且更為詳細的資訊，請參閱我們的完整版使用手
冊，裡面會有詳盡的說明。
(7). 將電源供應器的電源線連接頭與主機板上的 ATXPWR1 以及 ATX12V1 連接頭連接起來
NF7/NF7-M/NF7-S 設計有兩個電源供應連接頭
（ATXPWR1 以及 ATX12V1），這與一般主機板
所採用的電源設計方式不太相同。它可以使用設
計給 Pentium®4 處理器所使用的電源供應器，它
也可以使用設計給一般用途使用的 ATX 電源供
應器來連接。這片主機板具有供全新設計的
ATX12V1 的+12V 直流電源連接的連接頭，具備
至少可提供 300W 的輸出功率，並且它對重量型
負載系統至少也可以在+5V 直流電源端提供 20A
（安培）以上電流的供電能力。而對於支援一些
其它的特殊功能方面，它在+5VSB 電壓的部份至
少也可以提供 720mA（毫安）的電流。

Six Languages Quick Installation Guide
User’s Manual
1-
5
請自您的 ATX 電源供應器上將電源供應纜線的接頭連接到主機板的 ATXPWR1 和ATX12V1 接頭
上去（一般用途所設計的 ATX 電源供應器並沒有ATX12V1 的連接頭，所以您不必連接任何的電
源纜線接頭到ATX12V1 連接頭上面。）。請記住您必需將來自ATX 電源供應器的電源供應纜線
連接頭牢牢地插到主機板上的ATXPWR1 以及ATX12V1 連接頭上面，並 確 認其連接頭有良好連接。
注意：請注意接腳的位置及方向。
(8). 處理器參數的設定 [SOFT MENU™III]
當您將所有的硬體安裝完畢以後，就可以開啟電腦的電源並進入BIOS 的選項。請選擇「SoftMenu
III Setup」的項目以進行處理器參數的設定。如您想要瞭解相關且更為詳細的資訊，請參閱我們的
完整版使用手冊，裡面會有關於BIOS 各種項目設定的詳細說明。

Chapter 1
NF7/NF7-M/NF7-S
1-
6
1-2. NF7/NF7-M/NF7-S クイックインストールガイド
ABIT マザーボードをお買い上げいただきありがとうございます。このマザーボードは AMD
Socket A Athlon™XP、Athlon™および Duron™プロセッサ向けに設計されています。AMD
Socket-A 構造をサポートして、最大 3 GB (バッファなし、非ECC、PC 1600/PC 2100/PC 2700) ま
たは 2 GB (バッファなし、 非-ECC、PC 3200)までの DDR DIMM メモリモジュールをサポート
します。
このマザーボードの詳細については、ユーザーズマニュアルの完全版を参照してください。この
クイックインストールガイドは、経験あるシステム構築者向けに書かれました。今回始めてコン
ピュータシステムをセットアップする方は、まず完全版のマニュアルをお読みになるか、専門技
術者に連絡してコンピュータシステムのセットアップを行うようお勧めします。レバー
(1). NF7/NF7-M/NF7-S マザーボードの配置
図 1では、NF7/NF7-M/NF7-S のレイアウト図を示しています。参考のために、この図ですべて
の主要なコンポーネントを表示します。
図1-1. NF7-S レイアウト図

Six Languages Quick Installation Guide
User’s Manual
1-
7
図1-2. NF7 レイアウト図
図1-3. NF7-M レイアウト図

Chapter 1
NF7/NF7-M/NF7-S
1-8
(2). プロセッサの取り付け
AMD Socket A Athlon™XP、Athlon™および Duron™プロセッサの取り付けは、それまでの Socket
7 Pentium®のように簡単です。“Socket A” ZIF (ゼロインサーションフォース)ソケットを使用する
ため、プロセッサを所定の位置に簡単に固定することができます。

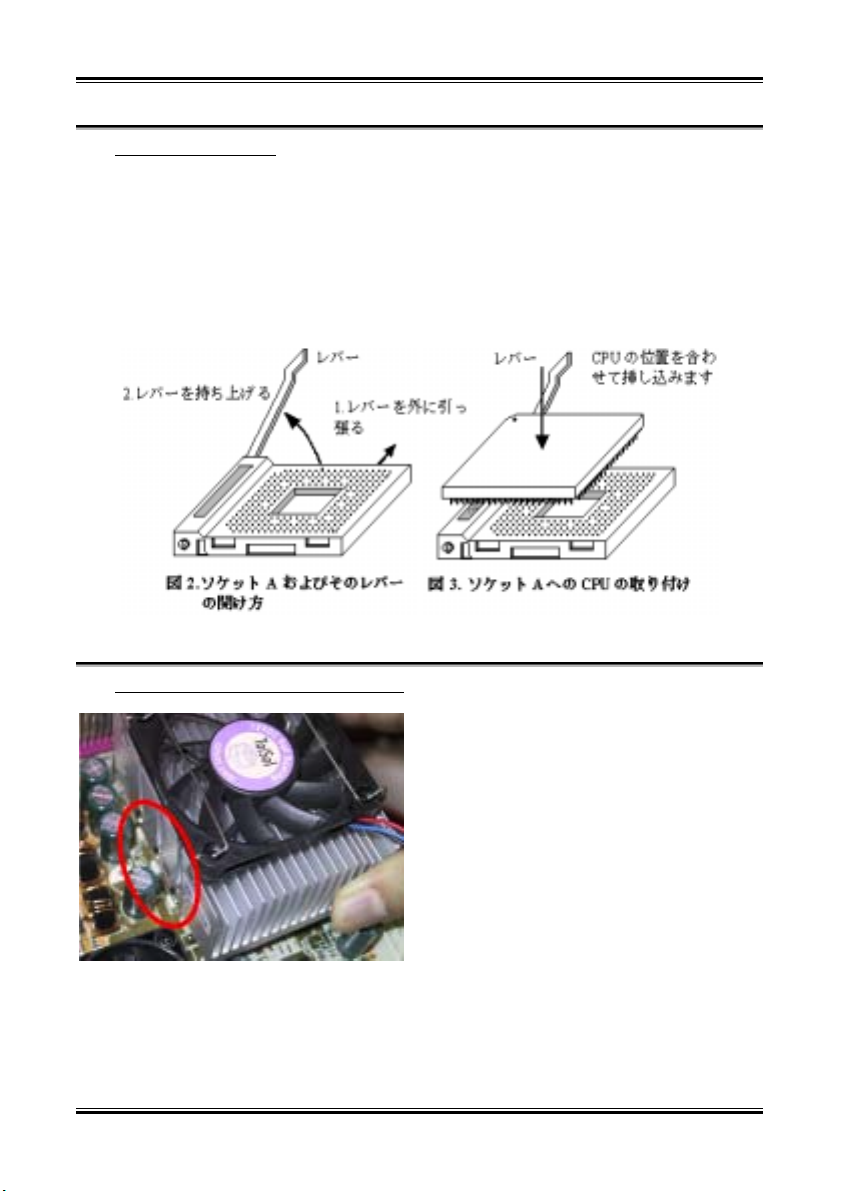

図 2では、Socket A の外観と
レバーの持ち上げ方を示しています。方向を間違えて差し込むと、プロセッサはスムーズに入っ
ていかず、途中で止まってしまいます。この場合、向きを変えると、Socket A に完全に差し込ま
れます。
図 3をご覧ください。同時に、プロセッサの温度検出サーミスタの高さもチェックして
ください(マザーボードにこのコンポーネントが搭載されている場合)。その後で、プロセッサを
Socket A にゆっくり差し込むことができます。
(3). ヒートシンクの取り付けに関するヒント
ヒートシンクと冷却ファンの取り付けは、コン
ピュータから熱を分散させるために必要となり
ます(
図 4参照)。これらのアイテムを取り付け
ないと、過熱してプロセッサが破損する原因と
なります。AMD Socket A プロセッサは動作中に
高熱を発生するため、AMD Socket A プロセッサ
用に特別に設計された大きなヒートシンクが必
要となります。そうでないと、過熱してプロセ
ッサが破損することもあります。プロセッサフ
ァンとその電源ケーブルを正しく取り付けるま
では、ATX 電源ケーブルをマザーボードに決し
て差し込まないでください。これにより、プロ
セッサの破損を避けることができます。
図4. ヒートシンクの取り付け

Six Languages Quick Installation Guide
User’s Manual
1-9
(4). マザーボードをシャーシに取り付ける
マザーボードにプロセッサを取り付けた後、シャーシにマザーボードを固定することができるよ
うになります。まず、シャーシにマザーボードを固定する必要があります。ほとんどのコンピュ
ータシャーシには、多くの取り付け穴の付いた台が付属しており、それを使用することでマザー
ボードをしっかり取り付けたり、同時にショートを避けることができます。シャーシに付属する
飾りボタンかスペーサーを使用してマザーボードを固定します。
(5). システムメモリを取り付ける
このマザーボードは、3つの 184 ピン DDR
DIMM スロットメモリ拡張機能を提供します。
最小メモリは 64 MB で、最大メモリは 3 GB (バ
ッファなし、 非-ECC、PC 1600/PC 2100/PC
2700) または 2 GB (バッファなし、非-ECC、PC
3200)のDDR DIMM メモリモジュールです。ボ
ードには、3つのメモリモジュールソケットが
搭載されています(合計、6バンク)。
図に示すように、拡張ソケットに DDR DIMM モ
ジュールを挿入します。モジュールがソケット
にどのように固定されるか、ご注意ください。
詳細については、
図 5を参照してください。 こ
れは、
DDR DIMM モジュールが誤った方向に装
着できないようにするためのものです。
DDR
DIMM モジュールを DDR DIMM ソケットにし
っかりと押し込みます。モジュールが DDR
DIMM ソケットに最後まで挿入されていること
をご確認ください。
これらのモジュールに対して、DIMM3 から DIMM1 まで順番に差し込むことをお勧めします。
(6). コネクタ、ヘッダ、スイッチおよびアダプタ
コンピュータのケース内部には、複数のケーブルやプラグを接続できます。これらのケーブルや
プラグは、通常マザーボードにあるコネクタに 1つずつ接続されます。ケーブルの接続方向には
十分な注意を払い、また必要に応じ、コネクタの第1ピンの位置にも注目する必要があります。
SCSI アダプタ、AGP アダプタのような特殊なニーズ向けには、それに対応したアダプタを取り
付けてください。アダプタをマザーボードのスロットに取り付けたら、ネジでシャーシの背面パ
ネルに固定してください。
詳細については、ユーザーズマニュアルの完全版を参照してください。

Chapter 1
NF7/NF7-M/NF7-S
1-10
(7). 電源コネクタを ATXPWR1 とATX12V1 コネクタに差し込む
NF7/NF7-M/NF7-S には、通常のメインボード電
源設計とは異なる方法で設計された、2つの電
源供給コネクタ(ATXPWR1 とATX12V1)が搭載
されています。Pentium®4 プロセッサ用に設計
された電源装置だけでなく、汎用設計の ATX 電
源装置をこれに接続することができます。この
メインボードは重い負荷のかかったシステムに
対しては最低300W, 20A +5VDC の容量で、また
いくつかの特殊機能をサポートする場合は最低
720mA +5VSB で、新設計の ATX12V1 +12VDC
電源をサポートできます。
ATX 電源装置から出るコネクタを ATXPWR1 と
ATX12V1 コネクタに接続します(汎用設計の
ATX 電源装置は ATX12V1 コネクタを装備していないため、ATX12V1 コネクタには何も接続す
る必要はありません)。ATX 電源装置から出るコネクタを ATXPWR1 とATX12V1 コネクタの端
にしっかり押し込み、正しく接続されていることを確認してください。
注 : ピンの位置と方向をよく確認してください。
(8). CPU のセットアップ [SOFT MENU™III]
ハードウェアの取り付けが完了したら、コンピュータの電源をオンにし、BIOS アイテム
「SoftMenu III セットアップ」に移動して、プロセッサのパラメータをセットアップします。詳
細については、ユーザーズマニュアルの完全版を参照してください。

Six Languages Quick Installation Guide
User’s Manual
1-11
1-3. NF7/NF7-M/NF7-S Schnellinstallationsanleitung
Vielen Dank für Ihren Kauf eines ABIT-Motherboards. Dieses Motherboard eignet sich für die
Prozessoren AMD Socket A Athlon™XP, Athlon™und Duron™. Es unterstützt die AMD
Socket-A-Struktur mit bis zu 3 GB (Unbuffered, Non-ECC, PC 1600/PC 2100/PC 2700) oder 2 GB
(Unbuffered, Non-ECC, PC 3200) DDR DIMM-Speichermodule.
Beziehen Sie sich bitte für detaillierte Informationen über diese Hauptplatine auf die vollständige Version
des Benutzerbuchs. Diese Schnellinstallationsanleitung ist für erfahrene Systemaufbauer gedacht. Ist es
Ihr erster Versuch ein Computersystem aufzubauen, dann empfehlen wir Ihnen zuerst das vollständige
Benutzerhandbuch zu lesen oder einen Techniker zum Aufbauen des Systems zu Hilfe zu holen.
(1). Layout der NF7/NF7-M/NF7-S Hauptplatine
Die Abb. 1 stellt das NF7/NF7-M/NF7-S Layout dar. Alle Hauptkomponenten werden in dieser
Abbildung angezeigt.
Abb 1-1. NF7-S Layout

Chapter 1
NF7/NF7-M/NF7-S
1-12
Abb 1-2. NF7 Layout
Abb 1-3. NF7-M Layout

Six Languages Quick Installation Guide
User’s Manual
1-13
(2). Installieren des Prozessors
Die Installation des AMD Socket A Athlon™XP, Athlon™und Duron™Prozessors ist genauso einfach
wie bei Socket 7 Pentium®Prozessoren davor. Da der “Socket A” ZIF (Zero Insertion Force) Sockel
verwendet, können Sie den Prozessor fest in der Position verankern. Die Abb. 2 zeigt, wie der Socket A
aussieht und wie Sie den Hebel aufziehen. Wenn Sie beim Einstecken des Prozessors eine falsche
Richtung gewählt haben, kann der Prozessor nicht leicht und komplett eingesteckt werden. Ändern Sie
bitte in diesem Fall die Richtung, bis der Prozessor sich leicht und komplett in den Socket A einpassen
lässt. Siehe Abb. 3. Überprüfen Sie gleichzeitig die Höhe des Prozessortemperaturerkennungsthermistors
(falls Ihre Hauptplatine diese Komponente besitzt). Wenn alles in Ordnung ist, stecken Sie bitte den
Prozessor langsam in den Socket A ein.
(3). Hinweise zur Installation des Kühlkörpers
Ein Kühlkörper und Lüfter ist erforderlich, um die
Hitze des Prozessors zu vertreiben (siehe Abb. 4).
Wurden die zwei Vorrichtungen nicht installiert,
kann eine Überhitzung und ein Schaden am
Prozessor entstehen. Ein AMD Socket A Prozessor
erzeugt viel Hitze. Deshalb müssen Sie einen
speziell für einen AMD Socket A Prozessor
ausgelegten großen Kühlkörper verwenden.
Ansonsten ist eine Überhitzung und ein Schaden am
Prozessor möglich. Verbinden Sie niemals das
ATX-Netzkabel mit der Hauptplatine, bevor der
Prozessorlüfter installiert wurde und sein Netzkabel
richtig angeschlossen wurde. Dies kann mögliche
Schäden am Prozessor vermeiden.
Abb. 4. Installation des Kühlkörpers

Chapter 1
NF7/NF7-M/NF7-S
1-1
4
(4). Installieren der Hauptplatine im Gehäuse
Nach der Installation des Prozessors können Sie anfangen die Hauptplatine im Computergehäuse zu
befestigen. Die meisten Gehäuse haben eine Bodenplatte, auf der sich eine Reihe von Befestigungslöcher
befinden, mit deren Hilfe Sie die Hauptplatine sicher verankern können und zugleich Kurzschlüsse
verhindern. Verwenden Sie entweder die Dübeln oder die Abstandhalter, um die Hauptplatine auf der
Bodenplatte des Gehäuses zu befestigen.
(5). Installing System Speicher
Dieses Motherboard bietet Speichererweiterung über
drei 184-Pin DDR DIMM-Steckplätze. Die
Mindestspeichergröße beträgt 64 MB und die
maximale Speichergröße beträgt 3 GB (Unbuffered,
Non-ECC, PC 1600/PC 2100/PC 2700) oder 2 GB
(Unbuffered, Non-ECC, PC 3200) DDR
DIMM-Speichermodule. Das Board enthält drei
Speichermodulsockel (für insgesamt sechs Bänke).
Setzen Sie das DDR DIMM-Modul in den
Erweiterungssockel, wie im Bild gezeigt. Achten Sie
auf die Ausrichtung des Moduls im Sockel. Bild 5
zeigt Details. Dies stellt sicher, dass das DDR
DIMM-Modul nur in eine Richtung hineinpaßt.
Drücken Sie das DDR DIMM-Modul in den DDR
DIMM-Sockel, wobei Sie darauf achten, dass das
Modul hinterher komplett fest im Sockel sitzt.
Für diese Module empfehlen wir die Bestückung in
der Reihenfolge DIMM3 zu DIMM1.
(6). Anschlüsse, Sockel, Schalter und Adapter
Im Inneren des Gehäuses findet man in jedem Computer viele Kabel und Stecker, die angeschlossen
werden müssen. Diese Kabel und Stecker werden normalerweise einzeln mit den Anschlüssen auf der
Hauptplatine verbunden. Sie müssen genau auf die Anschlussorientierung der Kabel achten und, wenn
vorhanden, sich die Position des ersten Pols des Anschlusses merken. Wenn Sie Adapter wie z.B.
SCSI-Adapter, AGP-Adapter usw. installieren, befestigen Sie bitte die Adapter immer mit Hilfe der
Schrauben auf die Rückseite des Computergehäuses.
Für detaillierte Informationen beziehen Sie sich bitte auf das vollständige Benutzerhandbuch.

Six Languages Quick Installation Guide
User’s Manual
1-1
5
(7). Einstecken der Stromstecker in den ATXPWR1- und ATX12V1-Anschluss
NF7/NF7-M/NF7-S hat, anders als die üblichen
Motherboards, zwei Stromversorgungsanschlüsse
(ATXPWR1 und ATX12V1). Es hat einen speziell
für Pentium®4-Prozessore ausgelegten
Stromversorgungsanschluss und einen für
allgemeine Zwecke ausgelegten
ATX-Stromversorgungsanschluss. Es unterstützt die
neulich entwickelte ATX12V1 +12VDC
Stromversorgung mit 300W, 20A +5VDC für ein
hochbelastetes System und 720mA +5VSB für
manche Sondereffekte.
Verbinden Sie die Stecker der
ATX-Stromversorgung mit dem ATXPWR1- und
ATX12V1-Anschluss (Die übliche
ATX-Stromversorgung hat keinen ATX12V1-Stecker, so dass Sie nichts mit dem ATX12V1-Anschluss
verbinden müssen). Drücken Sie bitte die Stecker der ATX-Stromversorgung fest in den ATXPWR1- und
ATX12V1-Anschluss, um eine gute Verbindung sicherzustellen.
Anmerkung: Achten Sie auf Position und Ausrichtung der Pole.
(8). CPU-Setup [SOFT MENU™III]
Schalten Sie nach der vervollständigten Hardwareinstallation den Computer ein und gehen zur Option
「SoftMenu III Setup」im BIOS, um die Prozessorparameter einzustellen. Für detaillierte Informationen
beziehen Sie sich bitte auf das vollständige Benutzerhandbuch.

Chapter 1
NF7/NF7-M/NF7-S
1-1
6
1-4. NF7/NF7-M/NF7-S Guide d’Installation Rapide
Merci pour votre achat de cette carte mère ABIT. Cette carte mère est conçue pour les processeurs AMD
Socket A Athlon™XP, Athlon™et Duron™. Elle accepte la structure AMD Socket-A, et jusqu’à 3 GB
(Unbuffered, Non-ECC, PC 1600/PC 2100/PC 2700) ou 2 GB (Unbuffered, Non-ECC, PC 3200) sous
forme de modules mémoire DDR DIMM.
Pour des informations relatives à cette carte mère plus détaillées, veuillez vous référer à notre version
complète du manuel utilisateur. Ce guide d’installation rapide est créé pour les assembleurs système
expérimentés. S’il s’agit de votre premier essai pour installer un ordinateur, nous vous suggérons de lire
d’abord le manuel en version complète ou de demander l’aide d’un technicien pour vous aider à
configurer le système ordinateur.
(1). Emplacement de la Carte Mère NF7/NF7-M/NF7-S
La Schema 1 montre le schéma d’implantation de la NF7/NF7-M/NF7-S. Nous montrons tous les
composants principaux dans ce schéma pour votre référence.
Schema 1-1. Schéma d'implantation de la NF7-S
