ABS submersible drainage pump J

ABS submersible drainage pump JC

ABS submersible sludge pump JS

356425AF 06.2009

www.absgroup.com

Start- och driftinstruktion 3

Starting and operating instructions 4

Inbetriebnahme- und Betriebsanleitung 5

Mise en service et utilisation 6

Instruzioni per l'avviamento e l'uso 7

Instrucciones de puesta en marcha y funcionamiento

Instruções de arranque e operação 9

Käivitus- ja kasutusjuhised 10

Start- og driftsinstruktioner 11

Käynnistys- ja käyttöohje 12

 Οδηγίεςεκκίνησηςκαιλειτουργίας 13

Start- en bedrijfstellingsaanwijzingen 14

Start- og driftsveiledning 15

Ръководствозапусканевдействиеизаработа

 Pokynyprospuštěníaobsluhu

Upute za puštanje u rad i korištenje

 Indításiéskezelésiutasítások 19

 Užvedimoirnaudojimoinstrukcijos

Darbasākšanasunekspluatācijasnorādījumi 21

Instrukcja rozruchu i eksploatacji 22

 Instrucţiunidepornireşiutilizare

Navodila za zagon in delovanje

Pokynynaprevádzkuaobsluhu

 Çalıstırmaveişletmetalimatları

 Руководствопозапускуиэксплуатации

起动及操作说明

ABS submersible drainage pump J

J 5 (50 Hz)

J 12 (50/60 Hz) J 15 (50/60 Hz)

J 24 (50/60 Hz) J 44 (50/60 Hz)

J 54 (50/60 Hz) J 84 (50/60 Hz)

J 205 (50/60 Hz) J 405 (50/60 Hz)

J 604 (50/60 Hz)

ABS submersible drainage pump JC

JC 24 (50/60 Hz) JC 44 (50/60 Hz)

JC 34 (50/60 Hz)

JC 54 (50/60 Hz) JC 84 (50/60 Hz)

ABS submersible sludge pump JS

JS 12 (50/60 Hz) JS 15 (50/60 Hz)

JS 24 (50/60 Hz) JS 44 (50/60 Hz)

JS 54 (50/60 Hz) JS 84 (50/60 Hz)

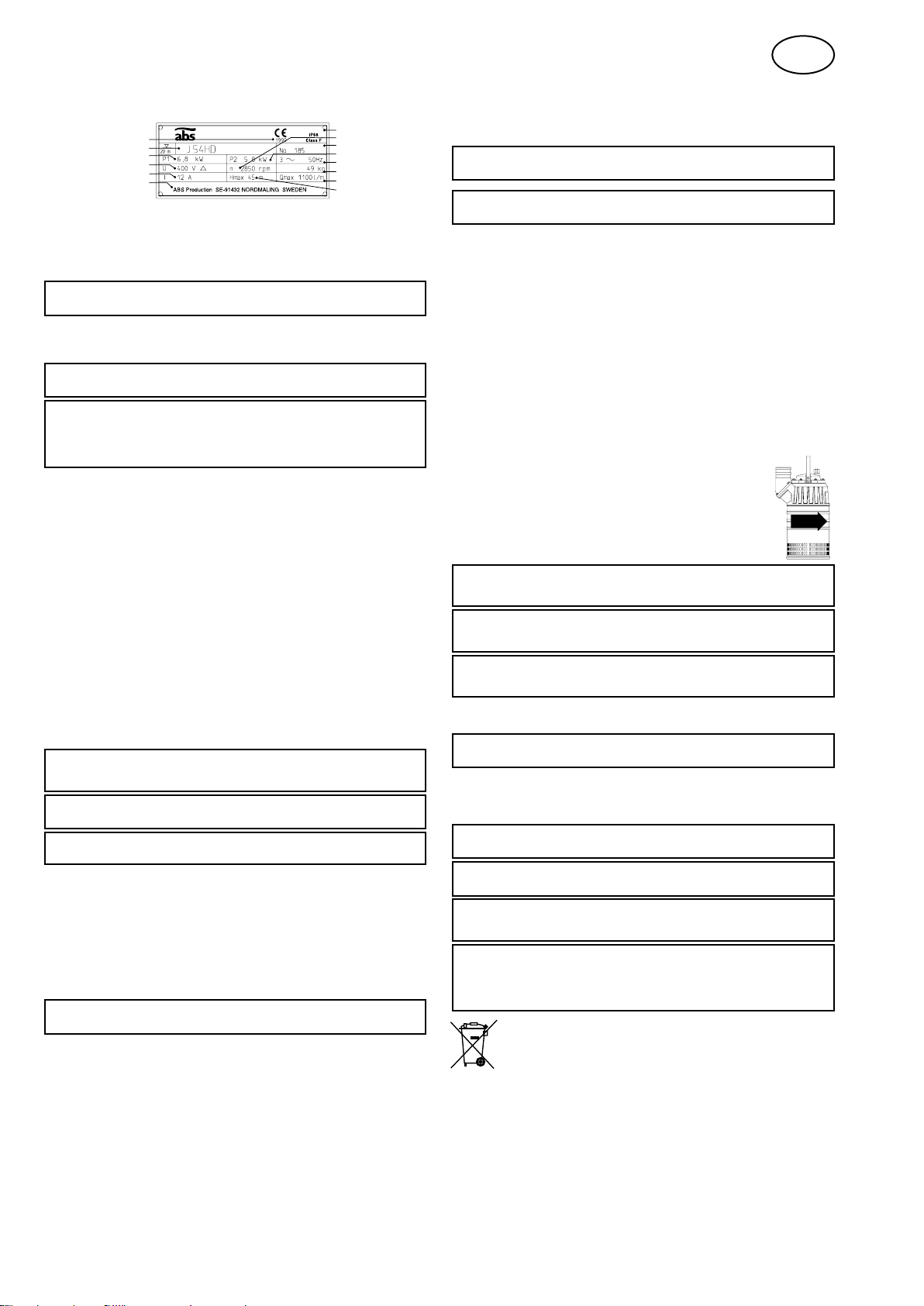

Start- och driftinstruktion

Dataskylt, exempel

Tillverkningsår

Typbeteckning

Ineffekt

Spänning/startsätt

Märkström

Tillverkare, adress

Skyddsklass

Varvtal

Serienummer

Märkeffekt

Frekvens

Vikt

Max öde

Tryckhöjd

Användningsområde

Denna start- och driftinstruktion gäller de elektriska dränkbara pumpar som anges på om-

slaget. Pumparna är avsedda för pumpning av vatten som kan innehålla slitande partiklar.

cFARA! Pumpen får inte användas i explosiv eller brandfarlig miljö el-

ler för pumpning av brännbara vätskor.

Pumparna uppfyller EU:s maskindirektiv, se dataskylten.

Tillverkaren garanterar att fabriksny pump inte avger luftburet buller över 70 db(A) vid nor-

mal drift helt eller delvis dränkt.

mVARNING!

Pumpen får ej köras om den är delvis demonterad.

cVARNING! Jordfelsbrytare (RCD) rekommenderas att användas om

person kommer i kontakt med pumpen eller det pumpade mediet.

Speciella skyddsåtgärder gäller för installation av pumpar i simbassänger.

Produktbeskrivning

Begränsningar

Nedsänkningsdjup: max. 20 m (J 5: 8 m). Vätsketemperatur: max 40°C.

Motor

1-fas växelströmsmotor eller kortsluten 3-fas asynkronmotor för 50 eller 60 Hz.

Nivåkontroll

En del pumpar kan utrustas med nivåvippa för automatisk nivåkontroll.

Motorskydd

1-fas pumpar har inbyggd start- och driftskondensator. Inbyggt motorskydd med

termokontakterna kopplade så att strömmen bryts vid hög temperatur. Som alternativ kan

termokontakterna kopplas till ett externt motorskydd.

El-kabel

HO7RN-F eller likvärdig. Vid längre kabel än 20m måste hänsyn tas till spänningsfall.

Observera att pumparna kan levereras med olika kablar och för olika inkopplingssätt.

Hantering

Pumpen kan transporteras och lagras stående eller liggande. Se till att den är säkert surrad

och ej kan rulla.

mVARNING! Pumpen måste alltid stå på ett stadigt underlag så att den

inte kan välta. Detta gäller vid hantering, transport, provkörning och

installation.

mVARNING! Lyft alltid pumpen i lyfthandtaget, aldrig i motorkabeln el-

ler slangen.

OBS! Skydda alltid kabeländen så att ej fukt tränger in i kabeln. Vatten kan an-

nars tränga in i kopplingsutrymmet eller motorn genom kabeln.

Vid längre tids lagring ska pumpen skyddas mot smuts och värme.

Efter längre lagring ska pumpen inspekteras, och pumphjulet roteras för hand, innan den

sätts i drift. Kontrollera speciellt tätningarna och kabelinföringen.

Installation

Säkerhetsåtgärder

För att minska olycksfallsrisken vid service och installationsarbeten iakttag största försik-

tighet och tänk på den elektriska olycksfallsrisken.

mVARNING! Lyftanordningar måste alltid vara dimensionerade efter

pumpens vikt, se ”Produktbeskrivning”.

Pumpinstallation

Ordna kabeldragningen så att kablarna inte får skarpa böjar eller blir klämda.

Anslut kabeln. Anslut tryckledningen. Slangar, rör och ventiler måste dimensioneras efter

pumpens tryckhöjd.

Ställ pumpen på ett fast underlag som hindrar att den välter eller gräver ner sig. Pumpen

kan även hängas upp i lyfthandtaget ett stycke ovanför botten.

Elektrisk inkoppling

Pumpen måste anslutas till uttag eller startutrustning som monteras på en nivå som ej kan

översvämmas av vatten.

cVARNING!

All elektrisk utrustning måste alltid vara jordad. Detta gäller både

pump- och eventuell övervakningsutrustning.

cVARNING!

Den elektrisk installationen måste göras i överensstämmelse med na-

tionella och lokala bestämmelser.

Kontrollera att stämplingen på motorns dataskylt överensstämmer med nätspänning, frek-

vens, startutrustning och startsätt.

OBS! Pump för 400 volt kan användas för spänningsområdet 380-415 volt. Pump för 230

volt kan användas för spänningsområdet 220-240 volt.

Inkoppling av stator- och motorledare

Om pumpen ej är försedd med monterad kontakt skall inkoppling ske enligt gällande kopp-

lingsschema. Kopplingsscheman finns i serviceinstruktionen.

Kabelmärkning på pumpkablar:

L1, L2, L3 = fasmärkning vid DOL-start / U1, V1, W1, U2, V2, W2 = statormärkning vid YD-

start / F0, F1, F3, F4 = temperaturvakt / D1, D2 = läckagevakt, måste vara ansluten till ett

externt relä / GC = jordkontrollmärkning

Den elektriska installationen skall utföras under överinseende av en behörig elinstallatör.

Drift

Före drift:

Kontrollera rotationsriktningen. Se bilden.

Vid start rycker pumpen moturs sedd ovanifrån.

Vid felaktig rotationsriktning skiftas två faser.

Startryck

mVARNING! Startrycket kan vara kraftigt. Håll ej i pumpens handtag vid

kontroll av rotationsriktningen.

Tillse att pumpen står stadigt och ej kan rotera.

cVARNING! Ändring av rotationsriktning på stickpropp som saknar

fasväxlingsdon får endast utföras av behörig person.

mVARNING! Om det inbyggda motorskyddet löst ut stannar pumpen

och återstartar, automatiskt, då den svalnat.

Skötsel

cVARNING! Innan något arbete påbörjas kontrollera att pumpen är bort-

kopplad från el-nätet och inte kan bli spänningsförande.

Regelbunden kontroll och förebyggande underhåll ger säkrare drift. Pumpen bör kontrol-

leras var 6:e månad, vid svåra driftförhållande oftare.

För komplett översyn av pumpen kontakta en auktoriserad ABS verkstad eller ABS åter-

försäljare.

mVARNING!

En skadad kabel ska alltid bytas ut.

mVARNING! Slitna pumphjul har ofta skarpa kanter. Det finns risk för

att skära sig på dessa.

mVARNING! Vid eventuellt inläckage kan det vara övertryck i oljehuset.

Håll en trasa över oljepluggen, när den lossas, för att undvika stänk.

mVARNING! J 205 - 604

För att lägga ned pumpen eller motordelen på sidan på ett säkert sätt

krävs två traverser. När pumpen eller motordelen lagts ned på sidan

säkra den alltid med kilar, från båda sidor, så att den inte kan rulla.

Delarna ska returneras till ABS eller lämnas in på återvinningscentral.

Tillverkaren förbehåller sig rätten att ändra utförande och specifikationer..

Starting and operating instructions

Example of rating plate

Year of manufacture

Type designation

Main power

Voltage/method of

start

Rated current

Manufacturer, address

Degree of protection

Speed of rotation

Serial number

Rated power

Frequency

Weight

Max. ow

Delivery head

Applications

These starting and operating instructions are applicable to electric submersible pumps

specified on the cover. The pumps are intended for pumping water that may contain abra-

sive particles.

cDANGER! The pump must not be used in an explosive or flammable

environments or for pumping flammable liquids.

The pumps conform to the EU machine directive. See rating plate.

The manufacturer guarantees that a new pump will not emit airborne noise in excess of 70

dB(A) during normal operation, when either fully or partially submerged.

mCAUTION!

The pump must not be run if it has been partially dismantled.

cCAUTION! Earth leakage detector (RCD Residual-current device) is

recommended to be used when a person come in contact with either

the pump or the pumped media.

Special regulations apply for permanent installation of pumps in swimming

pools.

Product description

Limitations

Immersion depth: up to 20 m/65 ft (J 5: 8 m/26 ft). Liquid temperature: up to 40°C (105°F).

Motor

Single-phase AC motor or 3-phase squirrel-cage induction motor for 50 or 60 Hz.

Level control

Some pumps can be equipped with float switch for automatic level control.

Motor protection

Single-phase pumps have a built in start- and run-capacitor. For built in motor protection,

the thermal contacts in the motor are fitted to disconnect the power at high temperature.

The thermal contacts can as alternative be connected to an external motor protection.

Electric cable

HO7RN-F or equivalent cable. If the cable is longer than 20 m, the voltage drop must be

taken into account. Note that the pumps can be supplied with different cables and for dif-

ferent connection methods.

Handling

The pump can be transported and stored either vertically or horizontally. Make sure that it

is secured and cannot roll.

mCAUTION! The pump must always rest on a firm surface so that it will

not overturn. This applies to all handling, transport, testing and in-

stallation.

mCAUTION! Always lift the pump by the lifting handle - never by the

motor cable or hose.

NOTE! Always protect the cable end so that no moisture will penetrate into the

cable. Water could otherwise seep into the terminal compartment or into the mo-

tor through the cable.

If the pump is stored for a long period of time, protect it against dirt and heat.

After a longer period of storage, the pump must be inspected and the impeller must be

rotated by hand before the pump is taken into operation. Check the seals and cable entry

particularly carefully.

Installation

Safety measures

In order to reduce the risk of accidents during service and installation work, take extreme

care and bear in mind the risk of electrical accidents.

mCAUTION! The lifting tackle must always be designed to suit the pump

weight. See under the heading ”Product description”.

Pump installation

Arrange the cable run so that the cables will not be kinked or nipped.

Connect the cable. Connect the delivery piping. Hoses, pipes and valves must be selected

to suit the pump delivery head.

Place the pump on a firm surface which will prevent it from overturning or burrowing down.

The pump can also be suspended by the lifting handle slightly above the bottom.

Electrical connections

The pump must be connected to terminals or starting equipment installed at a level at which

it cannot be flooded.

cCAUTION! All electrical equipment must always be earthed (ground-

ed). This applies both to the pump and to any monitoring equipment.

cCAUTION! The electrical installation must conform to national and lo-

cal regulations.

Check that the mains voltage, frequency, starting equipment and method of starting agree

with the particulars stamped on the motor rating plate.

N.B. A pump designed for 400 volt can be used in the 380-415 volt range. A pump designed

for 230 volt can be used in the 220-245 volt range.

Connection of stator and motor conductors

If the pump is not fitted with a connector, connect it in accordance with valid wiring

diagram. Wiring diagrams are included in the workshop manual.

Cable marking on pump cables:

L1, L2, L3 = phase marking at D.O.L start / U1, V1, W1, U2, V2, W2 = stator marking at star-

delta start / F0, F1, F3, F4 = thermal sensor marking / D1, D2 = leakage sensor marking,

must be connected to external relay / GC = ground check marking

The electrical installation shall be inspected by an authorized electrician.

Operation

Before starting:

Check the direction of rotation of the pump (see fi-

gure). At the instant of starting, the pump will jerk

anti-clockwise when viewed from above.

If the direction of rotation is incorrect, transpose two

phases.

Starting

jerk

mCAUTION! The starting jerk may be violent. Don’t hold the pump han-

dle when checking the direction of rotation. Make sure that the pump

is firmly supported and cannot rotate.

cCAUTION! Reversal of the direction of rotation on a plug that has no

phase transposing device may be done only by an authorized person.

mCAUTION! If the built-in motor protection has tripped, the pump will

stop but will restart automatically when it has cooled down.

Service and maintenance

cCAUTION! Before any work is started, check that the pump is isolated

from the power supply and cannot be energized.

Regular inspection and preventive maintenance will ensure more reliable operation. The

pump should be inspected every six months, but more frequently if the operating condi-

tions are difficult.

For a complete overhaul of the pump, please get in touch with an authorized ABS workshop

or your ABS dealer.

mCAUTION!

If a cable is damaged, it must always be replaced.

mCAUTION! A worn impeller often has sharp edges. Take care not to

cut yourself on them.

mCAUTION! In the event of inward leakage, the oil housing may be pres-

surized. When removing the oil plug, hold a piece of cloth over it to

prevent oil from splashing.

mCAUTION! J 205 - 604

Two overhead cranes must be used to lay the pump or motor section

on its side safely. When the pump or motor section has been laid on

its side, always secure it with wedges from both sides to prevent it

from rolling away.

End-of-life units can be returned to ABS or recycled in accordance with

local regulations.

The manufacturer reserves the right to change the design and specifications.

Inbetriebnahme- und Betriebsanleitung

Beispiel für Typenschild

Baujahr

Typenbezeichnung

Wirkleistung

Spannung/Anlaßverfahren

Nennstrom

Hersteller, Adresss

Schutzart

Drehzahl

Serienummer

Nennleistung

Frequenz

Gewicht

Fördermenge

Förderhöhe

Einsatzbereich

Die vorliegende Inbetriebnahme- und Betriebsanleitung gilt für die auf der Titelseite

angegebenen elektrischen Tauchmotorpumpen. Die Pumpen sind vorgesehen für das

Pumpen von Wasser, das abrasive Partikel enthalten kann.

cWARNUNG! Die Pumpe darf nicht in Bereichen, in denen

Explosions- oder Feuergefahr besteht, oder zum Pumpen von bren-

nbaren Medien verwendet werden.

Die Pumpen entsprechen der EU-Maschinenrichtlinie. Siehe Typenschild.

Der Hersteller garantiert, daß bei einer neuen Pumpe im normalen Betrieb, wenn sie ganz

oder teilweise in das Fördermedium eingetaucht ist, der erzeugte Luftschallpegel nicht

über 70 dB(A) liegt.

mACHTUNG! Die Pumpe darf nicht in Betrieb genommen werden, wenn

sie teilweise zerlegt ist.

cACHTUNG! Wir empfehlen die Verwendung eines Erdschlussprüfers

(Fehlerstrom-Schutzschalters), wenn Personen mit der Pumpe oder

dem gepumpten Medium in Kontakt kommen.

Für den ständigen Einbau der Pumpen in Schwimmbecken gelten besondere

Richtlinien.

Produktbeschreibung

Einsatzgrenzen

Eintauchtiefe: bis maximal 20 m (J 5: 8 m). Medientemperatur: bis maximal 40°C.

Motor

Einphasiger Wechselstrommotor oder Drehstrom-Asynchronmotor mit Kurzschlußläufer

für 50 oder 60 Hz.

Niveau-Schwimmerschalter

Einige Pumpen können auf Wunsch mit einem angebauten Niveau-Schwimmerschalter

geliefert werden (optional).

Motorschutz

Pumpen mit 1-Phasen Wechselstrommotor sind mit einem eingebauten Anlauf- und

Betriebskondensator ausgerüstet. Die Thermoschalter in der Motorwicklung schützen

den Stator vor Überhitzung, in den sie bei ~ 125° C den Strom unterbrechen. Auf Wunsch

können die Thermoschalter auch an ein externes Schaltgerät angeschlossen werden (op-

tional).

Stromkabel

HO7RN-F oder gleichwertiges Kabel. Falls das Kabel länger als 20m ist, muß der Span-

nungsabfall berücksicht werden. Es wird darauf hingewiesen, daß die Pumpen mit

unterschiedlichen Kabeln und für unterschiedliche Anschlußmethoden geliefert werden

können.

Handhabung

Die Pumpe kann vertikal oder horizontal transportiert und gelagert werden. Es ist darauf zu

achten, daß sie gut gesichert ist und nicht wegrollen kann.

mACHTUNG! Die Pumpe muß stets auf einer festen Standfläche stehen,

so daß sie nicht umkippen kann. Dies gilt für Handhabung, Transport,

Probelauf und Installation.

mACHTUNG! Die Pumpe darf nur am Hebegriff angehoben werden - nie-

mals am Motorkabel oder am Schlauch.

WICHTIG! Das Kabelende muß stets geschützt sein, so daß keine Feuchtigkeit in

das Kabel eindringen kann. Ist dies nicht der Fall, kann über das Kabel Wasser in

den Anschlußraum oder in den Motor eindringen.

Wenn die Pumpe längere Zeit gelagert wird, ist sie vor Verschmutzung und Wärme zu

schützen.

Nach längerer Lagerung muß die Pumpe kontrolliert und das Laufrad von Hand

gedreht werden, bevor die Pumpe in Betrieb gesetzt wird. Bei der Kontrolle ist

besonderes Augenmerk auf die Dichtungen und die Kabeleinführung zu richten .

Installation

Sicherheitsvorkehrungen

Um die Unfallgefahr bei Wartungs- und Installationsarbeiten zu mindern, ist mit äußerster

Vorsicht zu arbeiten. Seien Sie sich stets der Gefahr von Stromunfällen bewußt.

mACHTUNG! Die Hebevorrichtung muß stets nach dem Pumpengewicht

bemessen sein. Siehe Abschnitt ”Produktbeschreibung”.

Pumpeninstallation

Die Kabel sind so zu verlegen, daß sie nicht geknickt oder eingeklemmt werden.

Kabel anschließen. Druckleitung anschließen. Schläuche, Rohre und Ventile müssen ent-

sprechend der Pumpenförderhöhe dimensioniert sein. Pumpe auf eine feste Standfläche

stellen, auf der die Pumpe nicht umkippen oder einsinken kann. Die Pumpe kann auch mit

etwas Abstand vom Boden am Hebegriff aufgehängt werden.

Elektrischer Anschluß

Die Pumpe muß an Anschlüsse bzw. Anlaßvorrichtungen angeschlossen werden, die an

überflutungssicherer Stelle angeordnet sind.

cACHTUNG! Alle elektrischen Anlagen müssen stets geerdet sein.

Dies gilt sowohl für die Pumpe als für etwaige Überwachungsvorrich-

ten.

cACHTUNG! Die Elektroinstallation muß den nationalen und lokalen

Vorschriften entsprechen.

Überzeugen Sie sich davon, daß die Netzspannung, die Frequenz, die Anlaßvorrichtung

und die Anlaßmethode mit den Angaben auf dem Motor-Typenschild übereinstimmen.

Wichtig! Eine 400V-Pumpe kann mit einer Spannung von 380 bis 415 Volt betrieben wer-

den. Eine 230V-Pumpe kann mit einer Spannung von 220 bis 240 Volt betrieben werden.

Anschluß der Stator- und Motorleitungen

Falls die Pumpe nicht mit einem fertigen Anschluß versehen ist, ist der Anschluß gemäß

dem gültigen Anschlussschema vorzunehmen. Das Werkstatthandbuch enthält die Schalt-

pläne.

Kabelkennzeichnungen an den Pumpenkabeln:

L1, L2, L3 = Phasen bei Direkt-Start / U1, V1, W1, U2, V2, W2 = Stator bei Stern-Dreieck-

Start / F0, F1, F3, F4 = Thermoschalter / D1, D2 = Dichtungsüberwachungen, müssen mit

externem Relais verbunden sein / GC = Erdung

Die Elektroinstallation muß unter der Aufsicht eines autorisierten Elektrikers vorgenommen

werden.

Betrieb

Vor der Inbetriebnahme:

Die Drehrichtung der Pumpe kontrollieren (siehe

Abbildung). Wenn die Pumpe anläuft, übt sie einen

Ruck entgegen dem Uhrzeigersinn aus (von oben

gesehen).

Bei falscher Drehrichtung sind zwei Phasen zu

vertauschen.

Anlafruck

mACHTUNG! Der Anlaufruck kann stark sein. Bei der Kontrolle der

Drehrichtung nicht am Pumpengriff festhalten. Darauf achten, daß die

Pumpe stabil gelagert ist und sich nicht drehen kann.

cACHTUNG! Bei einem Stecker, der keine Phasentauschvorrichtung

hat, darf die Umkehrung der Drehrichtung nur von einer autorisierten

Person vorgenommen werden.

mACHTUNG! Falls der eingebaute Motorschutz ausgelöst wurde, hört

die Pumpe auf zu laufen; sie läuft dann jedoch automatisch wieder an,

nachdem sie sich abgekühlt hat.

Service und Wartung

cACHTUNG! Vor Beginn irgendwelcher Arbeiten ist sicherzustellen,

daß die Pumpe von der Stromversorgung getrennt ist und nicht unter

Spannung gesetzt werden kann.

Durch regelmäßige Kontrollen und vorbeugende Wartung erhöht sich die Betriebs-

zuverlässigkeit. Die Pumpe sollte alle sechs Monate kontrolliert werden, bei schwierigen

Einsatzbedingungen entsprechend öfter.

Wenn Sie eine Generalüberholung der Pumpe durchführen lassen wollen, wenden Sie sich

bitte an eine autorisierte ABS-Werkstatt oder an Ihren ABS-Händler.

mACHTUNG!

Wenn ein Kabel beschädigt ist, muß es ausgetauscht werden.

mACHTUNG! Ein verschlissenes Laufrad hat oft scharfe Kanten. Achten

Sie darauf, daß Sie sich nicht daran verletzten.

mACHTUNG Das Ölgehäuse kann unter Druck stehen. Deshalb ist beim

Entfernen des Ölverschlusses ein Tuch über diesen zu halten, um ein

Herausspritzen des Öls zu vermeiden.

mACHTUNG! J 205 - 604

Um die Pumpe bzw. die Motoreinheit sicher auf der Seite liegend zu

lagern, müssen zwei Laufkrane eingesetzt werden. Wenn die Pumpe

oder die Motoreinheit auf der Seite liegend gelagert wird, immer auf

beiden Seiten unterkeilen, um ein Wegrollen zu verhindern.

Für den Fall, dass ein ABS Produkt entsorgt werden muss, kann es an

ABS zurück gegeben werden oder den lokalen Vorschriften entsprechend

entsorgt werden.

Technische Änderungen vorbehalten

Mise en service et utilisation

Plaque signalétique, exemple

Année de fabrication

Désignation type

Effective puissance

Tension/mode de démarrage

Intensité nominale

Constructeur, adresse

Classe de protection

Régime

Numéro de série

Puissance nominale

Fréquence

Poids

Débit maxi

Hauteur de refoulement

Domaine d’utilisation

Ces instructions de mise en service et d’utilisation concernent les électropompes sub-

mersibles dont les désignations figurent sur la couverture. Ces pompes sont prévues pour

l’épuisement d’eau susceptible de contenir des particules abrasives.

cDANGER! Lapompenedoitpasêtreutiliséedansunenvironnement

explosif ou inflammable, ni pour le pompage de liquides inflamma-

bles.

Les pompes sont conformes aux directives de la CE (voir plaque signalétique).

Le constructeur garantit que le bruit d’une pompe neuve, propagé par l’air, ne

dépasse pas 70 dB(A) en fonctionnement normal lorsque celle-ci fonctionne entièrement ou

partiellement immergée.

mATTENTION!

Unepompepartiellementdémontéenedoitpasêtremiseenmarche.

cATTENTION!Ilestrecommandéd’utiliserundétecteurdecourantde

fuiteàlaterre(DDRDispositifdifférentielàcourantrésiduel)siune

personneentreencontactaveclapompeoulefluidepompé.

Desrèglesspécialessontapplicablesencasd’installationpermanentedepom-

pes dans les piscines.

Descriptif du produit

Limitations

Profondeur d’immersion: max. 20 m/65 ft (J 5: 8 m/26 ft). Température du liquide: max.

40°C (105°F).

Moteur

Moteur à courant alternatif monophasé ou moteur asynchrone triphasé à rotor en court-

circuit 50 ou 60 Hz.

Contrôle automatique de niveau

Les pompes peuvent être équipées d’un contrôle automatique de niveau par flotteur.

Disjoncteur de protection du moteur

Les versions monophasées sont équipées d’un condensateur de démarrage et de

fonctionnement intégré. Les sondes de température sont raccordées de manière à couper

l’alimentation du moteur en cas de surchauffe. En variante il est possible de raccorder les

sondes de température à un système de protection externe.

Câble d’alimentation

Câble HO7RN-F ou équivalent, d’une longueur de 20 mètres. Si le câble est plus long, il

convient de tenir compte de la chute de tension correspondante. A noter que les pompes

peuvent être livrées avec différents câbles et pour différents types de branchement.

Manipulation

La pompe peut être transportée et stockée en position verticale ou horizontale. Veiller à ce

qu’elle ne risque pas de basculer ou de rouler.

mATTENTION! En cours de manipulation, de transport, d’essais ou

d’installation, la pompe doit toujours reposer sur un support stable,

afin de ne pas risquer de basculer.

mATTENTION! La pompe doit toujours être soulevée par sa poignée

de levage, jamais par le câble d’alimentation ou le flexible de refou-

lement.

NOTA L’extrémité du câble doit être protégée de telle sorte que l’humidité ne

puissepénétreràl’intérieurdelagaine.Adéfaut,ilpourraitseproduireuneinfil-

tration d’eau en direction du boîtier à bornes ou du moteur.

Si la pompe doit demeurer stocker un certain temps, la protéger de la saleté et de la cha-

leur.

A la suite d’une assez longue période de stockage, il est impératif de contrôler la pompe et

de faire tourner la roue à la main avant de la remettre en service. Vérifier tout spécialement

les garnitures mécaniques et l’entrée de câble.

Installation

Consignesdesécurité

Pour réduire les risques d’accidents lors de l’installation de la pompe ou des interventions

sur celle-ci, il convient de prendre toutes les précautions utiles, particulièrement en ce qui

concerne les risques d’électrocution.

mATTENTION!Leséquipementsdelevagedoiventtoujoursêtrecalcu-

lésenfonctiondupoidsdelapompe.Voir”Descriptifduproduit”.

Installation de la pompe

Tirer les câbles de manière qu’ils ne forment pas de plis et qu’ils ne soient pincés en aucun

point de leur trajet.

Brancher le câble. Raccorder la canalisation de refoulement. Les flexibles, les conduits et

les vannes doivent être calculés en fonction de la hauteur de refoulement.

Placer la pompe sur un support stable qui l’empêche de basculer ou de s’enfoncer. Il est

également possible de la suspendre par sa poignée à une certaine distance du fond.

Branchement électrique

La pompe doit être branchée sur une prise secteur ou un équipement de démarrage hors

d’atteinte de l’eau même en cas d’inondation.

cATTENTION! La pompe et l’équipement de surveillance éventuelle-

mentutilisédoiventêtreobligatoirementreliésàlaterre.

cATTENTION!  L’installation électrique doit être conforme aux régle-

mentations nationales et locales.electrical installation must conform

to national and local regulations.

Contrôler que les indications de la plaque signalétique du moteur correspondent avec

la tension et la fréquence de l’alimentation secteur, ainsi que le type d’équipement de

démarrage et le mode de démarrage choisis.

NOTA: Les pompes prévues pour alimentation en 400 V peuvent fonctionner dans la plage

de tensions 380-415 V. Les pompes prévues pour alimentation en 230 V peuvent fonction-

ner dans la plage de tensions 220-240 V.

Branchement des conducteurs du stator et du câble d’ali-

mentations

Si la pompe est dépourvue de fiche, le branchement est à effectuer comme le montre le

schéma des connexions. Les schémas électriques sont inclus dans le manuel d’entretien.

Marquage des câbles de pompe: L1, L2, L3 = repérage phases sur démarrage direct /

U1, V1, W1, U2, V2, W2 = repérage stator sur démarrage étoile-triangle / F0, F1, F3, F4 =

repérage capteur de température / D1, D2 = repérage capteur de fuite, doit être connecté

au relais externe / GC = repérage contrôle de terre

L’installation électrique doit être effectuée sous la responsabilité d’un électricien agréé.

Fonctionnement

Avant mise en marche :

Contrôler le sens de rotation. Voir fig. La réac-

tion au démarrage a lieu dans le sens contraire

des aiguilles d’une montre, vu du dessus.

Si le sens de rotation est incorrect, permuter

deux phases.

Réactionau

démarrage

mATTENTION! La réaction au démarrage peut être brutale. Il ne faut

doncpastenirlapompeparsapoignéelorsducontrôledusensde

rotation.Celle-cidoitreposersurunsupportstableetêtrebloquéede

manière à ne pas pouvoir tourner sur elle-même.

cATTENTION!L’inversiondusensderotationauniveaud’unefichedé-

pourvue de dispositif de permutation de phases doit être exclusive-

mentconfiéeàunspécialiste.

mATTENTION! Si le disjoncteur de protection incorporé intervient, la

pompes’arrête,puisredémarreensuiteautomatiquementaprèsavoir

refroidi.

Entretien

cATTENTION! Avant toute intervention sur la pompe, contrôler qu’el-

le est débranchée et ne risque pas d’être mise inopinément sous

tension.

Des contrôles réguliers et une maintenance préventive sont la meilleure garantie d’un fonc-

tionnement fiable. La pompe doit donc faire l’objet d’un contrôle tous les 6 mois, ou plus

fréquemment si les conditions de service sont difficiles.

En ce qui concerne les révisions complètes, veuillez vous adresser à un atelier ABS agréé

ou au distributeur ABS.

mATTENTION! Un câble endommagé doit impérativement être rem-

placé.

mATTENTION! Les roues usées ont souvent des bords tranchants.

Attention de ne pas vous couper.

mATTENTION!Alasuited’infiltrationséventuelles,ilpeutrégnerune

certaine surpression àl’intérieur du bacà huile. Il estdonc recom-

mandé, pour éviter les éclaboussures, de recouvrir le bouchon de

l’orificederemplissaged’huiled’unchiffonavantdeledévisser.

mATTENTION! J 205 - 604

Pourcoucherlapompeousonmoteurentoutesécurité,ilfautundou-

blepontroulant.Unefoislapompeoulemoteurenpositioncouchée,

biencalerdesdeuxcôtéspourlesempêcherderouler.

Le matériel en fin de vie peut être retourné à ABS ou recyclé conformément

aux réglementations locales

Le constructeur se réserve le droit de modifier sans préavis spécifications et caractéristiques.

Instruzioni per l’avviamento e l’uso

Esempio targhetta dati

Anno di fabbricazione

Tipo

Potenza assorbita dalla ret

Tensione/comando

Corrente dichiarata

Fabbricante, indirizzo

Protezione

Numero di giri

Numero di serie

Potenza assorbita

Frequenza

Peso

Portata massima

Altezza di mandata

Settori di impiego

Queste istruzioni si riferiscono alle elettropompe ad indicate in copertina. Le pompe sono

destinate al pompaggio anche di acque torbide.

cPERICOLO! Non usare la pompa in ambiente a rischio di incendio o di

esplosione o per il pompaggio di liquidi infiammabili.

Le pompe ottemperano alla direttiva EU relativa alle macchine, vedi targhetta dati.

Il fabbricante garantisce che una pompa nuova di fabbrica immersa totalmente o

parzialmente, in condizioni normali di esercizio, non trasmette nell’aria rumori superiori

a 70 db(A).

mATTENZIONE!

Non usare la pompa se parzialmente smontata.

cATTENZIONE! Si raccomanda di utilizzare un controllore di dispersio-

ne a terra (RCD Residual-current device) qualora una persona entri in

contatto con la pompa o i mezzi di esercizio pompati.

Per l’installazione fissa delle pompe in piscine vengono applicate normative

speciali.

Descrizione del prodotto

Limitazioni

Profondità di immersione: max 20 m (J 5: 8 m). Temperatura del fluido: max 40°C .

Motore

Motore monofase a corrente alternata oppure motore asincrono trifase cortocircuitato per

50 o 60 Hz.

Interruttore di livello

Alcune pompe posso no essere con interruttore di livello a galleggiante per il funziona-

mento automatico.

Salvamotore

Le pompe monofase sono costruite con il condensatore incorporato. Le pompe con la

protezione incorporata sono previste con termiche che disconnettono la tensione ad una

temperatura elevata. In alternativa le protezioni termiche possono essere collegate ad una

apparecchiatura di protezione prevista nel quadro di comando.

Cavo elettrico

H07RN-F o equivalente. In caso di cavo più lungo di 20m, è necessario tenere conto della

caduta di tensione. Osservare che le pompe possono venire fornite con cavi elettrici diversi

e predisposte per connessioni diverse.

Trasporto

La pompa può essere trasportata e immagazzinata in posizione orizzontale o verticale.

Controllare che sia ben assicurata e non possa rotolare.

mATTENZIONE! La pompa deve sempre stare su un sottofondo solido

in modo da non ribaltare. Questo vale per il trasporto, la prova e l’in-

stallazione.

mATTENZIONE! Per sollevare la pompa usare sempre l’apposita mani-

glia. Non afferrare il cavo o il tubo.

OSSERVARE! Proteggere sempre l’estremità del cavo in modo da impedire l’ac-

cesso all’umidità. Altrimenti l’acqua può entrare nel vano ingresso cavo o nel

motore attraverso il cavo.

In caso di rimessaggio prolungato, proteggere la pompa da sporco e calore.

Dopo un rimessaggio prolungato, ispezionare la pompa e far girare la girante con la mano

prima della messa in esercizio. Controllare particolarmente le tenute e il cavo elettrico con

relativo pressacavo.

Installazione

Misure di sicurezza

Per ridurre al minimo il rischio di infortuni durante l’installazione e gli interventi di

manutenzione osservare la massima attenzione lavorando con l’impianto elettrico.

mATTENZIONE! I dispositivi di sollevamento devono essere dimensio-

nati al peso della pompa, vedi (descrizione del prodotto”.

Installazione della pompa

La stesura dei cavi deve essere tale da non presentare piegature o schiacciamenti.

Collegare il cavo. Collegare il tubo di mandata. I tubi e le valvole devono essere dimen-

sionati alla portanza della pompa.

Posizionare la pompa su una base solida, per impedire che si ribalti o affondi. La pompa

può anche essere sospesa, legandola alla maniglia, ad una certa distanza dal fondo.

Allacciamento elettrico

La pompa va collegata ad una presa o ad un dispositivo di comando montati ad un’altezza

tale da non essere inondati di acqua.

cATTENZIONE! Tutto l’impianto elettrico deve essere dotato di terra.

Questo vale per la pompa e per eventuali attrezzature di controllo.

cATTENZIONE! L’installazione elettrica deve essere effettuata nel

rispetto delle vigenti norme in materia.

Controllare che le indicazioni sulla targhetta dati del motore corrispondano alla tensione a

rete, alla frequenza, al dispositivo e al modo di comando.

N.B! La pompa per 400 V può essere usata con una tensione tra 380 e 415 volt. La pompa

per 230 V può essere usata con una tensione tra 220e 245 volt.

Connessione dei fili dello statore e del motore

Se la pompa non è munita di connettore, collegarla secondo quanto indicato nello

schema di cablaggio valido. Gli schemi collegamenti elettrici sono inlcusi nel manuale

d’officina.

Marcatura terminali cavi della pompa:

L1, L2, L3 = marcatura fase all’avviamento diretto / U1, V1, W1, U2, V2, W2 = marcatura

dello statore all’avviamento a stella-triangolo / F0, F1, F3, F4 = marcatura sensori termici

/ D1, D2 = marcatura monitoraggio tenuta, da collegare al relè esterno / GC = marcatura

controllo della messa a terra

L’allacciamento elettrico deve essere effettuato da persona competente.

Esercizio

Prima della messa in eser-

cizio:

Controllare il senso di rotazione.

l’avviamento la pompa dà un contraccolpo

in senso antiorario, vista dall’alto.

In caso di senso di rotazione erroneo , in-

vertire due fasi.

Contraccolpo

allo spunto

mATTENZIONE! Il contraccolpo allo spunto può essere molto forte. Al

momento di controllare il senso di rotazione della pompa, non tenerla

per la maniglia. Assicurarsi che la pompa sia appoggiata stabilmente

e non possa ruotare.

cATTENZIONE! Il cambiamento del senso di rotazione su connettore

libero privo di invertitore di fase può essere eseguito solo da perso-

nale specializzato.

mATTENZIONE! Se il salvamotore è scattato, la pompa si ferma e riparte

automaticamente non appena si è raffreddata.

Manutenzione

cATTENZIONE! Prima di qualsiasi intervento controllare che la pompa

sia staccata dalla rete di alimentazione e che non sia sotto tensione.

Il controllo e la manutenzione preventiva, se effettuati con regolarità, assicurano il

migliore esercizio. La pompa va controllata ogni sei mesi, più spesso in condizioni di

esercizio difficili.

Per una revisione completa della pompa contattare il rivenditore o l’officina autorizzata

ABS.

mATTENZIONE!

Sostituire immediatamente ogni cavo danneggiato.

mATTENZIONE!

Se la girante è usurata, i suoi bordi possono essere taglienti.

Attenzione a non tagliarsi.

mATTENZIONE!

L’olio può essere sotto pressione nella coppa. Tenere un panno sul

tappo dell’olio e aprirlo con cautela, per evitare schizzi.

mATTENZIONE! J 205 - 604

Per abbassare la pompa o il gruppo motore si consiglia l’uso di due

argani. Una volta abbassata la pompa di lato, bloccarla con zeppe su

entrambi i lati, in modo che non possa rotolare.

Le unità al termine della loro durata possono essere restituire alla ABS o

riciclate in conformità alle normative locali.

Si riserva il diritto di apportare modifiche costruttive e alle specifiche.

Instrucciones de puesta en marcha y funcionamiento

Placa de características – Ejemplo

Año de fabricación

Nombre del modelo

Potencia de la red

Tensión/Tipo de arranque

Corriente nominall

Fabricante, dirección

Grado de protección

Nº revoluciones

Número de serie equipo

Potencia nominal

Frecuencia

Peso

Caudal máximo

Altura de descarga

Aplicaciones

Estas instrucciones de puesta en marcha y funcionamiento son aplicables a los modelos

de electrobombas sumergibles que se mencionan en la portada. Estas bombas están dise-

ñadas para el bombeo de agua que pueda contener partículas abrasivas.

c¡PELIGRO! Las bombas no deben trabajar en entornos explosivos o

inflamables,nibombearlíquidosinflamables.

Las bombas cumplen las normas UE relativas a maquinaria. Ver placa de características.

El fabricante garantiza que las bombas nuevas no emiten ruidos en el aire por encima de

los 70 dB(A) durante su funcionamiento, estando parcial o totalmente sumergidas.

m¡PRECAUCIÓN! No se permite hacer funcionar una bomba parcialmen-

te desmontada.

c¡PRECAUCIÓN! El uso del detector de contacto a tierra (DCR -dispo-

sitivo de corriente residual) se recomienda cuando una persona entra

en contacto con la bomba o con el medio a bombear.

Para la instalación permanente de bombas en piscinas se aplican regulaciones

especiales.

Descripción del equipo

Limitaciones

Profundidad de inmersión: máx. 20 m (J 5: 8 m). Temperatura del líquido: hasta 40°C.

Motor

Motor monofásico de corriente alterna o trifásico de inducción con rotor en jaula de ardilla

para 50 ó 60 Hz.

Control de nivel

Algunas bombas pueden ir equipadas con un interruptor de flotador o boya para la regula-

ción automática del nivel.

Protección del motor

Las bombas monofásicas llevan un condensador de arranque y funcionamiento. Como

protección, se incorporan contactos térmicos en el motor para desconectar la bomba si se

alcanzan altas temperaturas. Estos contactos o sondas térmicas pueden también conec-

tarse a una protección de motor externa.

Cable eléctrico

Tipo HO7RN o equivalente. Si el cable sobrepasa los 20 m, debe tenerse en cuenta la

caída de tensión. Las bombas pueden suministrarse con distintos cables y para tipos de

conexión diferentes.

Manipulación

El transporte o almacenaje de la bomba puede realizarse en posición horizontal o vertical.

Asegúrense de que está bien sujeta y no puede rodar.

m¡PRECAUCIÓN! La bomba siempre debe descansar sobre una superfi-

ciefirmedeformaquenopuedavolcar.Estoesválidoentodotrabajo

de manipulación, transporte, pruebas e instalación.

m¡PRECAUCIÓN!Levantenlabombasiemprecogiéndolaporelasa.Ja-

máslohagantirandodelcabledelmotorolamanguera.

¡NOTA! Protejan siempre los extremos de cable para evitar la entrada de agua.

Delocontrario,elaguapodríaentrarenlacajadeconexionesoenelmotora

travésdelcable.

Si la bomba va a estar almacenada durante un largo período de tiempo, debe protegerse

de la suciedad y del calor.

Es preciso inspeccionar la bomba después de este tiempo de almacenamiento y debe

girarse el impulsor con la mano antes de poner la bomba en funcionamiento. Comprueben

especialmente el estado de las juntas y la entrada de cable.

Instalación

Medidas de seguridad

Para reducir el riesgo de accidentes durante el servicio y los trabajos de instalación, proce-

dan siempre con mucho cuidado y tengan presente el riesgo de accidentes eléctricos.

m¡PRECAUCIÓN! El elemento de elevación siempre debe estar correc-

tamente dimensionado para soportar el peso de la bomba. Ver placa

decaracterísticasdelabomba.

Instalación de la bomba

Disponer el tendido de los cables de manera que no queden pillados ni retorcidos.

Conectar el cable. Conectar la tubería de descarga. La selección de mangueras, tuberías y

válvulas debe realizarse de acuerdo con la altura de descarga de la bomba.

Conexión eléctrica

La bomba debe conectarse a los terminales o a un equipo de arranque colocado por enci-

ma del nivel de posible inundación.

c¡PRECAUCIÓN! Todo el equipamiento eléctrico debe estar siempre

conectado a tierra. Esto es aplicable tanto para la bomba como para

cualquier equipo de vigilancia.

c¡PRECAUCIÓN!Lainstalacióneléctricadebecumplirlasnormativas

nacionales y locales en vigor.

Comprobar que la tensión de la red, así como la frecuencia, equipo y tipo de arranque

coinciden con la información reflejada en la placa de características del motor.

Nota: Una bomba diseñada para 400 V puede utilizarse en un rango de 380-415 V. En el

caso de estar diseñada para 230 V, puede hacerlo en 220-245 V.

Conexión de los conductores del estator y del motor

Si la bomba no lleva conector, realizar la conexión de acuerdo con el esquema de co-

nexiones. Los esquemas de conexiones de las bombas están incluidos en el manual para

el taller.

Identificación de los cables de la bomba:

L1, L2, L3 = líneas en el arranque directo (DOL) / U1, V1, W1, U2, V2, W2 = identificador de

los cables del motor en el arranque estrella-triángulo / F0, F1, F3, F4 = sondas térmicas /

D1, D2 = sensor de humedad, debe conectarse a un relé externo / GC = toma de tierra

La instalación eléctrica debe ser verificada por un técnico electricista autorizado.

Funcionamiento

Antes de la puesta en mar-

cha:

Comprobar el sentido de giro de la bomba

(ver ilustración). En el instante de arrancar, la

bomba, observada desde arriba, realizará una

sacudida contraria a las agujas del reloj.

Si la dirección de giro no es correcta, cambien

dos fases.

Movimiento

de arranque

m¡PRECAUCIÓN! El movimiento que se produce al arrancar puede ser

violento. No agarren el asa cuando vayan a comprobar el sentido de

giro.Cerciorensedequelabombaestábienaseguradayquenopue-

de caerse.

c¡PRECAUCIÓN! Invertir la dirección de giro en una clavija sin disposi-

tivodecambiodefasesólopuedeefectuarlauntécnicocualificado.

m¡PRECAUCIÓN!Silaproteccióndelmotorsalta,labombasepararáy

serearmaráautomáticamenteunavezsehayaenfriado.

Servicio y mantenimiento

c¡PRECAUCIÓN! Antes de comenzar a realizar cualquier trabajo sobre

la bomba, comprueben que se encuentra totalmente desconectada de

la fuente de alimentación y de que no tiene corriente ninguna.

Inspecciones regulares y un mantenimiento preventivo asegurarán el funcionamiento to-

talmente fiable de la bomba. Debe realizarse una revisión cada seis meses, aunque si las

condiciones de trabajo son duras, las inspecciones deben efectuarse con más frecuen-

cia.

En caso de revisión total de la bomba, pónganse en contacto con el departamento de

Servicio de ABS.

m¡PRECAUCIÓN!

Sustituyan el cable siempre que lo detecten dañado.

m¡PRECAUCIÓN! Los impulsores dañados suelen tener los bordes cor-

tantes. El personal debe tener cuidado de no cortarse.

m¡PRECAUCIÓN!Encasodefugasinternas,lacámaradeaceitepuede

estar bajo presión. Cuando vayan a retirar el tornillo de purga de acei-

te, coloquen un trapo para evitar que salpique.

m¡PRECAUCIÓN! J 205 - 604

Para tumbar la bomba o la sección del motor sobre uno de sus lados

deben utilizarse dos grúas móviles o puentes-grúa. Una vez en esta

posición, asegúrenla siempre con cuñas desde ambos lados para evi-

tar que pueda rodar

Pueden devolver los equipos fuera de uso a ABS o reciclarlos de acuerdo

con las regulaciones locales vigentes.

El fabricante se reserva el derecho de modificar el diseño y las especificaciones.

Instruções de arranque e operação

Painel de dados, exemplo

Ano de fabrico

Referência de tipo

Potência de la red

Voltagem/forma de arranque

Corrente nominal

Fabricante, endereço

Classe de protecção

Rotações

Número de série

Potência nominal

Frequência

Peso

Fluxo máx.

Pressão máxima

Campo de utilização

As presentes instruções de arranque e operação dizem respeito às bombas eléctricas

submersíveis de sedimentos, indicadas na capa. As bombas destinamse a extrair águas

contendo partículas abrasivas.

cPERIGO! A bomba não deve ser utilizada em ambientes explosivos ou

inflamáveis,nemparabombagemdelíquidosinflamáveis.

As bombas estão de acordo com as directivas da UE referentes a máquinas, ver placa

de dados.

O fabricante garante que o ruído emitido pelas bombas inteiramente novas, ao saírem da

fábrica, não ultrapasse os 70 db(A), em condições normais de operação, total ou parcial-

mente submersas.

mATENÇÃO! A bomba não deve ser posta em funcionamento se estiver

parcialmente desmontada.

cATENÇÃO! Recomenda-se a utilização de um detector de fugas à terra

(DCR - dispositivo de corrente residual) quando uma pessoa tiver de

entrar em contacto com a bomba ou com o produto bombeado.

Aplicam-seregulamentaçõesespecíficasnocasodainstalaçãopermanentede

bombas em piscinas.

Descrição de produto

Limitações

Profundidade de imersão: máx. 20 m (J 5: 8 m). Temperatura do líquido: máx. 40°C.

Motor

Motor monofásico de corrente alterna ou motor em curto-circuito trifásico assíncrono para

50 ou 60 Hz.

Interruptor de nivel

Algumas bombas podem ser equipadas com um interruptor de nivel para arranque

automatico atraves do nivel do liquido.

Protecção do motor

As bombas monofasicas estao equipadas com um condensador de arranque. Para

protecção do motor, o estator esta equipado com tres bimetalicos que desligam a

corrente ao atingir altas temperaturas. Os bimetalicos podem, em alternativa, ser ligados

as bobines dos contactores de protecção externa do motor.

Caboeléctrico

HO7RN-F ou similar. Usando um cabo mais longo do que 20 m, deve ter-se em conta a

quebra de tensão. Note bem que, ao serem fornecidas, as bombas podem vir equipadas

com diversos tipos de cabo e com variadas formas de conexão.

Manejo

A bomba pode ser transportada e guardada na posição vertical ou horizontal. Verifique se

está seguramente amarrada e se não há perigo de tombar.

mATENÇÃO!Abombadeverásersemprecolocadanumasuperfíciefir-

ma e de modo a não haver possibilidade de tombar. Aplica-se ao seu

manejo, transporte, execução de testes e instalação.

mATENÇÃO! Levante sempre a bomba pela pega de elevação, nunca

pelocabodomotoroupelotubodaágua.

NOTE BEM! Proteja sempre as extremidades do cabo de modo a evitar a

penetraçãodehumidade.Casocontrárioaáguapodepenetrarnasconexõesou

nomotoratravésdocabo.

Quando tiver que estar armazenada durante períodos prolongados, a bomba deverá ficar

protegida contra a sujidade e o calor.

Após longos períodos de armazenagem a bomba deve ser inspeccionada e a hélice roda-

da à mão, antes de ser de novo posta em funcionamento. Verifique com especial atenção

as peças vedantes e a entrada do cabo.

Instalação

Medidas de segurança

Para reduzir riscos de acidente ao executar trabalhos de assistência técnica e ide

instalação, proceda com os maiores cuidados e pense na possibilidade de ocorrência de

acidentes eléctricos.

mATENÇÃO!Adimensãodosequipamentoselevatóriosdeveráestarde

acordo com o peso da bomba, ver ”Descrição de produto”.

Instalação da bomba

Disponha os cabos de modo a não ficarem dobrados em ângulo ou comprimidos.

Ligue o cabo. Ligue o condutor de pressão. A dimensão de tubos, canos e válvulas deve

estar de acordo com a pressão máxima da bomba.

Coloque a bomba numa base firme, que a impeça de tombar ou de se enterrar. A bomba

pode igualmente ficar suspensa pela pega, a pequena distância do fundo.

Conexões eléctricas

A bomba deverá estar conectada a uma tomada ou equipamento de arranque

montados a um nível inatingível por inundações de água.

cATENÇÃO! Todo o equipamento eléctrico deve ser ligado à terra.

Tanto no que respeita à bomba, como qualquer equipamento de

controlo eventualmente existente.

cATENÇÃO!Ainstalaçãoeléctricadeveserfeitadeacordocomosre-

gulamentos de segurança nacionais e locais em vigor.

Verifique se as indicações constantes da placa de dados do motor coincidem com a

voltagem da rede eléctrica, frequência, equipamento de arranque e forma de arranque.

NOTE BEM! Bombas de 400 volts podem ser utilizadas para a uma área de tensão de

380-415 volts. Bombas de 230 volts podem ser utilizadas para a uma área de tensão de

220-245volts.

Conexão da parte fixa e condutores do motor

Se a bomba não estiver equipada com um contacto incorporado, a conexão deverá ser

feita de acordo com o diagrama de ligações. Os esquemas das ligações eléctricas estão

incluídos no manual de reparação.

Marcação dos cabos eléctricos nos grupos electrobomba:

L1, L2, L3 = marcação das fases em arranque directo (D.O.L.) / U1, V1, W1, U2, V2, W2 =

marcação do estator em arranque estrela-triângulo / F0, F1, F3, F4 = marcação dos senso-

res térmicos / D1, D2 = marcação dos sensores de controle de estanquidade; têm de estar

ligados a um relé externo / GC = marcação de verificação de terra

A instalação eléctrica deverá ser executada com a supervisão de um técnico de

instalações eléctricas devidamente habilitado.

Operação

Antes de pôr em funcionamento:

Verifique a direcção da rotação. Veja a imagem. Ao

arrancar a bomba dá um sacão no sentido contrário

aos ponteiros do relógio, obervada de cima.

Se a direcção de rotação estiver errada, transpoem-

se duas fases.

Sacão de

arranque

mATENÇÃO! O sacão de arranque pode ser violento. Não segure na

pega da bomba ao controlar a direcção da rotação. Assegure-se de

queabombaestábemassenteenãopoderodar.

cATENÇÃO! A mudança de rotação, em ficha de contacto que não te-

nha dispositivo de transposição de fase, só deve ser executada por

pessoa habilitada.

mATENÇÃO!Seaprotecçãodomotorintegradasesoltarabombapára,

arrancando de novo, automaticamente, depois de arrefecer.

Manutenção

cATENÇÃO! Antes de iniciar qualquer trabalho verifique se a bomba se

encontradesligadadaredeeléctricaenelanãoexistetensão.

Inspecções regulares e manutenção preventiva garantem um funcionamento mais

seguro. A bomba deve ser inspeccionada de seis em seis meses, ou com mais frequência

se funcionar em condições que exijam esforço escessivo.

Para revisão geral da bomba entre em contacto com uma oficina devidamente autorizada

pela ABS, ou um revendedor ABS.

mATENÇÃO!

Ocabodeterioradodevesersempresubstituído.

mATENÇÃO!Ashélicesusadastêmgeralmentegumesafiados.Existe

portanto o risco de causarem lesões pelo ao facto de serem cortan-

tes.

mATENÇÃO! Se eventualmente a pressão for muito alta, o depósito do

óleo pode estar sujeito a sobre-pressão. Coloque um pano sobre o

tampão do óleo quando o retirar, para que o óleo não salpique.

mATENÇÃO! J 205 - 604

Para deitar a bomba de lado de modo seguro, assim como a parte do

motor,sãonecessáriosduasbarras.Quandoabombaouapartedo

motor estiverem assentes de lado prenda-as com cunhas para que

não possam rolar.

As unidades em fim de vida podem ser devolvias à ABS ou recicladas em

conformidade com as normas locais.

O fabricante reserva-se o direito de modificar os modelos e especificações.

Käivitus- ja kasutusjuhised

Seadme näitlik andmeplaat

Tootmisaasta

Tüübi tähistus

Peatoide

Tööpinge/käivitusmeetod

Toitepinge

Tootja, aadress

Kaitsme tugevus

Pöörlemiskiirus

Seerianumber

Nominaalne võimsus

Sagedus

Kaal

Max vool

Pumba survekõrgus

Rakendusvaldkonnad

Käesolevad käivitus- ja kasutusjuhiseid kohaldatakse üksnes kaanel näidatud elektrilistele

sukelpumpadele. Pumbad on mõeldud abrasiivseid osakesi sisaldava vee pumpamiseks.

cOHTLIK! Pumpasid ei tohi kasutada plahvatusohtlikus või süttimis-

ohtlikus keskkonnas või süttimisohtlike vedelike pumpamiseks.

Pumbad on vastavuses EL masinaehitusdirektiiviga. Vt. andmeplaat.

Tootja tagab uue pumba töötamisel tekkiva ja õhu kaudu edasi kanduva müra jäämise 70

dB(A) piiresse (normaalse kasutamise korral) ning osalisel või täielikul sukeldamisel.

mETTEVAATUST!

Osaliselt lahti monteeritud pumpa ei tohi käivitada.

cETTEVAATUST! Kui inimene võib sattuda kontakti pumba või pum-

batava vedelikuga, siis on soovitav kasutada rikkevoolukaitset (RCD).

Järgige pumpade installeerimisel ujumisbasseinidesse vastavaid eriregulatsioo-

ne.

Tootekirjeldus

Kasutuspiirangud

Sukeldussügavus: kuni 20 m/65 jalga (J 5: 8 m/26 jalga). Vedeliku temperatuur: kuni 40°C

(105°F).

Mootor

Ühefaasiline AC mootor või kolmefaasiline oravikmähisega induktsioonimootor, 50 või 60

Hz.

Vedelikutaseme kontroll

Mõnda pumpa on võimalik varustada vedelikutaset automaatselt kontrolliva ujukanduriga

lülitiga.

Mootori kaitse

Ühefaasilistel pumpadel on integreeritud käivitus- ja käituselement. Mootori kaitsmise vaja-

dust silmas pidades on mootori termilised kontaktid konstrueeritud nii, et kõrgetel tempera-

tuuridel toimub nende lahtilülitamine. Alternatiivseks võimaluseks on termiliste kontaktide

ühendamine väljaspool mootorit asuva kaitsemehhanismiga.

Elektrijuhtmed

HO7RN-F või sellega võrdväärne juhe. Juhul, kui juhe on pikem kui 20 m, tuleb arvesse

võtta ka pingelangust. Pidage meeles, et tarnitavate pumpade puhul võib tegemist olla

erinevate juhtmetüüpide ja ühendusmeetoditega.

Käsitlemine

Pumpa on lubatud transportida ja ladustada vertikaalses või horisontaalses asendis.

Veenduge, et pump oleks fikseeritud ning ei saaks liikuma hakata.

mETTEVAATUST! Pump tuleb alati paigaldada tasasele pinnale – nii

väldite selle kummuliminekut. Sama nõue kehtib kõigi pumba käsitle-

mise, transportimise, testimise ja paigaldamisega seotud toimingute

puhul.

mETTEVAATUST! Tõstke pumpa üksnes selleks ettenähtud käepidet ka-

sutades - ärge kasutage selleks kunagi elektrijuhet või voolikuid.

PANE TÄHELE! Elektrijuhtme otsa tuleb kaitsta niiskuse eest. Selle nõude eirami-

sel satub vesi terminaalikilpi või juhtme kaudu ka mootorisse.

Pumba pikemaajalisel seismajätmisel kaitske seda mustuse ja kuumuse eest.

Pikka aega kasutamata seisnud pump tuleb enne kasutusele võttu üle vaadata; enne selle

käivitamist pöörake tiivikut kõigepealt käega. Kontrollige enne pumba käivitamist erilise

hoolega üle kõik tihendid ja juhtmete ühenduskohad.

Paigaldamine

Ohutusnõuded

Olge pumba paigaldus- ja hooldustöödega kaasnevate ohtude vähendamiseks alati

ettevaatlik ning ärge unustage elektritöödega kaasnevaid ohtusid ja ohutusnõudeid.

mETTEVAATUST! Tõsteseade peab alati pumba kaaluga sobima.

Vt. peatükk ”Toote kirjeldus”.

Pumba paigaldamine

Paigaldage elektrijuhe nii, et see kulgeks sirgelt ning selles poleks murdekohti.

Ühendage juhtmed. Ühendage pumba voolikud. Voolikud, torud, kraanid ja ventiilid

peavad olema vastavuses pumba tõstekõrgusega.

Asetage pump tasasele pinnale – nii väldite selle ümberminekut või kaevumist. Pumba võib

tõstekäepidet kasutades ka pisut süvise põhjast kõrgemale riputada.

Elektrilised ühendused

Pump ühendatakse terminalide või käivitusseadmetega, mis on paigaldatud kõrgusele, kus

puudub üleujutusoht.

cETTEVAATUST! Kõik elektriseadmed peavad alati olema maandatud.

See kehtib nii pumba kui ka selle töö kontrollimiseks kasutatavate

seadmete puhul.

cETTEVAATUST! Elektriseadmed peavad olema vastavuses riiklike ja

kohalike õigusaktidest tulenevate nõuetega.

Kontrollige, kas vooluvõrgu pinge, sagedus, käivitusseadmed ja käivitamiseks valitud mee-

tod sobivad pumba mootori andmeplaadil toodud andmetega

NB! Pumpa, mille lubatud tööpinge on 400 volti, võib kasutada pingel 380 kuni 415 volti.

Pumpa, mille lubatud tööpinge on 230 volti, võib kasutada pingel 220 kuni 245 volti.

Staatori ja mootori elektrijuhtide ühendamine

Juhul, kui pumbal puudub ühendusseade, võtke selle ühendamisel aluseks kehtiv

juhtmestusjoonis. Käsiraamat sisaldab elektriskeeme.

Tähistused pumba kaablitel:

L1, L2, L3 = faaside tähistus otsekäivitusega / U1, V1, W1, U2, V2, W2 = staatori tähistus

täht-kolmnurkkäivitusega / F0, F1, F3, F4 = soojusanduri tähistus / D1, D2 = lekkeanduri tä-

histus, andur peab olema ühendatud välise releega / GC = maanduse kontrolli märgistus

Elektriühendused peab üle vaatama vastava kvalifikatsiooniga elektrik

Kasutamine

Enne käivitamist:

Kontrollige pumba pöörlemissuunda (vt. joo-

nis). Käivitamise hetkel jõnksatab pump.

Käivitamine ülevalt vaadatuna hetkeks päri-

päeva.

Juhul, kui pumba pöörlemissuund on vale, va-

hetage kaks faasi omavahel ära.

Käivitamine

mETEVAATUST! Käivitamisel tekkiv tagasilöök võib olla küllalt tugev.

Ärge hoidke pumpa selle pöörlemissuuna kontrollimisel käepidemest.

Kontrollige, kas pump on kindlat toestatud ja ei hakka kohapeal keer-

lema.

cETTEVAATUST! Pumba pöörlemissuuna muutmisel ilma vastava

faasimuutusseadmeta lüliti puhul peab vastavad tööd teostama vas-

tava väljaõppega isik.

mETTEVAATUST! Juhul, kui pumba mootori integreeritud kaitse on lü-

histunud, käivitub pump pärast mahajahtumist automaatselt uuesti.

Teenindamine ja hooldustööd

cETTEVAATUST! Enne töödega alustamist kontrollige, et pump oleks

vooluallikast isoleeritud ning seda poleks võimalik sisse lülitada.

Regulaarne kontrollimine ja ennetav hooldus aitavad tagada pumba tõrgeteta toimimist.

Pumpa tuleks kontrollida üks kord kuue kuu jooksul; raskete töötingimuste korral ka sa-

gedamini.

Pumba täielikuks kontrollimiseks võtke ühendust firma ABS volitatud remonditöökoja või

oma kohaliku müügiesindajaga.

mETTEVAATUST!

Vigastatud elektrijuhe tuleb alati uuega asendada.

mETTEVAATUST! Kulunud tiiviku servad on sageli väga teravad.

Olge ettevaatlik ja vältige enda vigastamist.

mETTEVAATUST! Pumbasiseste lekete puhul võib selle korpuses

olev õli olla suure rõhu all. Õlianuma korgi eemaldamisel katke see

riidetükiga – nii väldite õli pritsimist.

mETTEVAATUST! J 205 - 604

Pumba või selle mootori külje ohutuks eemaldamiseks tuleb kasutada

üla-asetusega kraanasid või vintse. Pumba või mootori küljele ase-

tamise korral kindlustage need alati külgedelt kiiludega – nii väldite

nende veeremahakkamist.

Kasutuskõlbmatud seadmed võib tagastada ABS-ile või vastavalt kohali-

kele eeskirjadele ümber töödelda.

Tootja jätab endale õiguse pumba konstruktsiooni ja spetsifikatsioonide muutmiseks.

Start- og driftinstruktion

Typeskilt, eksempel

Fremstillingsår

Typebetegnelse

Tilført effekt

Spænding/startmåde

Nominel strøm

Producent, adresse

Sikkerhedsklasse

Omdrejningstal

Serienummer

Nominel effekt

Frekvens

Vægt

Max ow

Trykstørrelse

Anvendelsesområde

Denne start- og driftinstruktion gælder elektriske dyk-pumper, som angivet på omslaget.

Pumperne er beregnet til pumpning af vand, der kan indeholde slibende partikler.

cFARE! Pumpen må ikke anvendes i eksplosivt eller brandfarligt miljø

eller til pumpning af brændbare væsker.

Pumperne opfylder EU’s maskindirektiv, se typeskiltet.

Producenten garanterer, at den fabriksnye pumpe ikke afgiver luftbåren støj over 70 db(A)

ved normal drift helt eller delvist nedsænket.

mADVARSEL!

Pumpen må ikke anvendes, hvis den er delvist demonteret.

cADVARSEL! Det anbefales at anvende en jordafledningsdetektor

(RCD), hvis en person kan komme i kontakt med enten pumpen eller

substansen der pumpes.

Der gælder særlige forskrifter for permanent installation af pumper i svømme-

bassiner.

Produktbeskrivelse

Begrænsninger

Nedsænkningsdybde: Max. 20 m (J 5: 8 m). Væsketemperatur: max. 40°C .

Motor

1-faset vekselstrømsmotor eller kortsluttet 3-faset asynkronmotor til 50 eller 60 Hz.

Niveaukontrol

Visse pumpetyper kan udstyres med niveauvipper for aut. niveaukontrol.

Motorbekyttelse

1-fasede pumper er forsynet med indbygget start- og drifts-kondensator. De indbyggede

thermo-kontakter er monteret så de afbryder motoren ved høj temperatur. Thermo-kontak-

terne kan som alternativ kobles til et eksternt motorværn.

El-kabel

HO7RN-F eller lignende. Ved længere kabler end 20 meter, skal der tages hensyn til spæn-

dingsfald. Bemærk, at pumperne kan leveres med forskellige kabler og til forskellige til-

koblingsformer.

Håndtering

Pumpen kan transporteres og opbevares stående eller liggende. Sørg for, at den er

sikkert tøjret og ikke kan rulle.

mADVARSEL! Pumpen skal altid stå på et stabilt underlag, så den ikke

kan vælte. Dette gælder ved håndtering, transport, prøvekørsel og

installation.

mADVARSEL! Løft altid pumpen i løftehåndtaget, aldrig i motorkablerne

eller slangen.

OBS! Beskyt altid kabelenderne, så der ikke kan trænge fugt ind i kablerne. Vand

kan i modsat fald trænge ind i koblingsrummet eller motoren via kablerne.

Ved længere tids opbevaring skal pumpen beskyttes mod snavs og varme.

Efter længere tids oplagring, skal pumpen efterses og kontrolleres, og pumpehjulet skal

roteres med hånden, inden pumpen sættes i drift. Kontrollér specielt tætninger og kabelind-

føring.

Installation

Sikkerhedsforanstaltninger

For at mindske risikoen for ulykker ved service- og installationsarbejder skal der udvises

stor forsigtighed, og man skal være opmærksom på risikoen for el-ulykker.

mADVARSEL! Løftanordninger skal altid være dimensioneret efter pum-

pens vægt, se ”Produktbeskrivelse”.

Pumpeinstallation

Sørg for at trække kablerne således, at de ikke får skarpe knæk eller bliver klemt.

Tilslut elkablet. Tilslut trykslangen. Slanger, rør og ventiler skal dimensioneres efter

pumpens trykhøjde.

Stil pumpen på et stabilt underlag, der hindrer, at pumpen vælter eller graver sig ned. Pum-

pen kan også ophænges i løfthåndtaget et stykke over bunden.

Elektrisk tilkobling

Pumpen skal tilsluttes kontakter eller startudstyr, der monteres på et niveau, som ikke kan

oversvømmes af vand.

cADVARSEL! Alt elektrisk udstyr skal altid være jordet. Dette gælder

både pumpe- og evt. overvågningsudstyr.

cADVARSEL! Den elektriske installation skal udføres i overenstem-

melse med nationale og lokale bestemmelser.

Kontrollér, at stemplingen på motorens typeskilt er i overensstemmelse med netspænding,

frekvens, startudstyr og startform.

OBS! Pumper beregnet til 400 volt kan anvendes i spændingsområdet 380-415 volt. Pum-

per beregnet til 230 volt kan anvendes i spændingsområdet 220-245 volt.

Tilkobling af stator- og motorleder

Hvis pumpen ikke er forsynet med monteret kontakt, skal tilkoblingen ske iht. gældende

fobindelsediagram. Ledningsdiagrammer er inkluderet i værkstedsmanualen.

Kabelmærkning på pumpekabler:

L1, L2, L3 = fasemærkning ved D.O.L-start / U1, V1, W1, U2, V2, W2 = statormærkning ved

star-delta-start / F0, F1, F3, F4 = termisk sensormærkning / D1, D2 = lækagesensormærk-

ning, skal være sluttet til et eksternt relæ / GC = kontrolmærkning af jordforbindelse

Den elektriske installation skal udføres under en autoriseret el-installatørs overvågning.

Drift

Inden drift:

Kontrollér rotationsretningen. Se billedet. Ved start

rykker pumpen mod uret set ovenfra

Ved forkert rotationsretning byttes to faser.

Starttryk

mADVARSEL! Starttrykket kan være kraftigt. Hold ikke i pumpens

håndtagvedkontrolafrotationsretningen.Kontrollér,atpumpenstår

solidt og ikke kan rotere.

cADVARSEL! Ændring af rotationsretning på stikprop, som mangler fa-

seskifteanordning, må kun udføres af autoriseret person.

mADVARSEL! Hvis den indbyggede motorsikring er udløst, stopper

pumpen og starter automatisk igen, når den er kølet ned.

Vedligeholdelse

cADVARSEL! Inden der foretages noget arbejde, kontrolleres det, at

pumpen er koblet fra el-nettet og ikke kan blive spændingsførende.

Regelmæssig kontrol og forbyggende vedligeholdelse giver en mere sikker drift. Pumpen

bør kontrolleres hver 6 måned, ved hårdere driftsforhold oftere.

Ved komplet eftersyn af pumpen kontaktes et autoriseret ABS-værksted eller en ABS-

forhandler.

mADVARSEL!

Beskadiget kabel skal altid udskiftes.

mADVARSEL!! Slidte pumpehjul har ofte skarpe kanter. Der er risiko for,

at man skærer sig på dem.

mADVARSEL! Ved eventuelt overtryk kan der være overtryk i oliehuset.

Hold en klud hen over oliestudsen, når låget tages af, for at undgå

stænk.

mADVARSEL! J 205 - 604

For at lægge pumpen eller motordelen ned på siden på sikker vis

kræves to traverser. Når pumpen eller motordelen er lagt på siden,

skal den altid sikres med kiler fra begge sider, så den ikke kan rulle.

Udtjente enheder kan returneres til ABS eller genanvendes i overensstem-

melse med de lokale regler.

Producenten forbeholder sig ret til at ændre udførelse og specifikationer.

Käynnistys- ja käyttöohje

Tietokilpi, esimerkki

Valmistusvuosi

Tyyppimerkintä

Verkosta otettu teho

Jännite/käynnistystapa

Nimellisvirta

Valmistaja, osoite

Kotelointiluokka

Pyörimisnopeus

Sarjanumero

Nimellisteho

Taajuus

Paino

Maks.virtaus

Painekorkeus

Käyttöalue

Tämä käynnistys- ja käyttöohje koskee kannessa mainittuja sähkökäyttöisiä, upotettavia

tyhjennyspumppuja. Pumput on tarkoitettu pumppaamaan kuluttavia hiukkasia sisältävää

vettä.

cVAROITUS! Pumppua ei saa käyttää räjähdysalttiissa tai palovaaralli-

sessa ympäristössä eikä palavien nesteiden pumppaamiseen.

Pumput ovat EU:n konedirektiivin mukaisia, ks. tietokilpi.

Valmistaja takaa, ettei tehtaalta toimitetun uuden pumpun ilmakantoinen melutaso ole yli

70 dB(A) käytettäessä pumppua joko osittain tai kokonaan upotettuna.

mVAROITUS!

Pumppua ei saa käyttää osittain purettuna.

cVAROITUS! Maavuotoilmaisimen (RCD Residual-current device =

jäännösvirtalaite) käyttöä suositellaan, kun henkilö on kosketuksissa

pumppuun tai pumpattavaan aineeseen.

Erityismääräykset koskevat pumppujen kiinteää asennusta uima-altaisiin.

Tuoteseloste

Rajoitukset

Upotussyvyys: maks. 20 m (J 5: 8 m). Nesteen lämpötila: maks. 40°C.

Moottori

1-vaihe vaihtovirtamoottori tai oikosuljettu 3-vaihe asynkronimoottori 50 tai 60 Hz:lle.

Pintakytkin

Osa pumpuista voidaan varustaa automaattisella pintakytkimellä.

Moottorisuoja

Yksi-vaihe pumpuissa on sisäänrakennettu kondensaattori. Moottorisuoja laukeaa kor-

keassa lämpötilassa. Moottorisuoja voidaan myös kytkeä ulkoisesti.

Sähkökaapeli

HO7RN-F tai vastaava. Yli 20 m pitkän kaapelin kohdalla on huomioitava jännitehäviö.

On syytä huomioda, että pumput voidaan toimittaa eri kaapeleilla ja eri kytkentätapoja

varten.

Käsittely

Pumppua voidaan kuljettaa ja säilyttää pysty- tai vaaka-asennossa. Varmista, että pumppu

on kunnolla kiinnitetty, ettei se pääse pyörimään.

mVAROITUS! Pumpun on aina seistävä tukevalla alustalla, ettei se voi

kaatua. Tämä koskee sekä käsittelyä, kuljetusta, koeajoa että asen-

nusta.

mVAROITUS! Nosta pumppua aina nostokahvasta, älä koskaan mootto-

rikaapelista tai letkusta.

HUOM! Kaapelin pää on aina suojattava, ettei kaapeliin pääse kosteutta.

Muuten vesi voi tunkeutua kaapelin kautta kytkentätilaan tai moottoriin.

Pitkähkön säilytyksen aikana pumppu on suojattava lialta ja lämmöltä.

Pitkähkön säilytyksen jälkeen pumppu on tarkastettava ja juoksupyörää pyöritettävä käsin

ennen pumpun käynnistämistä. Tarkista erityisesti tiivisteet ja kaapelin sisäänvienti.

Asennus

Turvatoimenpiteet

Onnettomuusvaaran vähentämiseksi huolto- ja asennustöiden yhteydessä on syytä nou-

dattaa äärimmäistä varovaisuutta ja sähköonnettomuuden vaara on myös pidettävä mie-

lessä.

mVAROITUS! Nostolaitteiden mitoituksen on aina oltava pumpun pai-

non mukainen, ks. ”Tuoteseloste”.

Pumpun asennus

Kaapelit on vedettävä niin, ettei niihin synny jyrkkiä mutkia ja etteivät ne jää puristuksiin.

Liitä kaapeli. Liitä painejohto. Letkut, putket ja venttiilit on mitoitettava pumpun

painekorkeuden mukaan.

Aseta pumppu kiinteälle alustalle siten, ettei pumppu voi kaatua tai vajota. Pumppu voi-

daan myös ripustaa nostokahvastaan jonkin verran pohjan yläpuolelle.

Sähkökytkentä

Pumppu on liitettävä sähköliitäntään tai käynnistyslaitteistoon, joka asennetaan

sellaiselle tasolle, ettei siihen pääse vettä.

cVAROITUS! Kaikki sähkölaitteet on aina maadoitettava.

Tämä koskee sekä pumppua että mahdollista valvontalaitteistoa.

cVAROITUS! Sähköasennus on tehtävä kansallisten ja paikallisten

määräysten mukaisesti.

Tarkista, että moottorin tietokilven merkinnät ja verkkojännite, taajuus, käynnistyslaitteisto

ja käynnistystapa ovat yhdenmukaisia.

HUOM! 400 voltille tarkoitettua pumppua voidaan käyttää 380-415 voltin jännitealueella.

230 voltille tarkoitettua pumppua voidaan käyttää 220-245 voltin jännitealueella.

Staattori- ja moottorijohtimen kytkentä

Ellei pumpussa ole valmiiksi asennettua kosketinta, on kytkentä tehtävä voimassaolevan

kytkentäkaavion mukaan. Johdotuskaaviot sisältyvät korjaamokäsikirjaan.

Kaapelimerkintä pumpun kaapeleissa:

L1, L2, L3 = vaihemerkintä D.O.L -käynnistyksessä / U1, V1, W1, U2, V2, W2 = staattorin

merkintä tähti-kolmio-käynnistyksessä / F0, F1, F3, F4 = lämpöanturin merkintä / D1, D2

= vuotoanturin merkintä, täytyy liittää ulkoiseen releeseen / GC = suojamaan tarkistus-

merkintä

Sähköasennus on tehtävä valtuutetun sähköasentajan valvonnan alaisena.

Käyttö

Ennen käyttöä:

Tarkista pyörimissuunta. Ks. kuva.

Käynnistettäessä pumppu nykäisee

vastapäivään ylhäältä päin katsottu-

na.

Jos pyörimissuunta on väärä, vaihda

kaksi vaihetta keskenään.

Käynnistysnykäys

mVAROITUS! Käynnistysnykäys voi olla voimakas. Älä pidä kiinni

pumpun kahvasta pyörimissuunnan tarkastuksen aikana. Huolehdi

siitä, että pumppu seisoo tukevasti eikä pääse pyörimään.

cVAROITUS! Pyörimissuunnan muuttaminen pistorasiassa, jossa ei

ole vaiheenvaihtolaitetta, on annettava ammattitaitoisen henkilön

tehtäväksi.

mVAROITUS! Jos rakenteeseen kuuluva moottorin suojamekanismi on

lauennut, pumppu pysähtyy ja käynnistyy automaattisesti uudelleen,

kun se on jäähtynyt.

Hoito

cVAROITUS! Tarkista ennen työn aloittamista, että pumppu on irrotettu

sähköverkosta eikä voi tulla jännitteelliseksi.

Säännölliset tarkastukset ja kunnossapito takaavat luotettavamman toiminnan. Pumppu on

tarkistettava puolen vuoden välein, ankarissa käyttöolosuhteissa useammin.

Pumpun täydellistä huoltoa varten kehoitamme ottamaan yhteyttä valtuutettuun ABS-huol-

toon tai ABS-jälleenmyyjään.

mVAROITUS!

Vaurioitunut kaapeli on vaihdettava aina.

mVAROITUS! Kuluneissa juoksupyörissä on terävät reunat. Muista nou-

dattaa varovaisuutta.

mVAROITUS! Jos paine on liian suuri, öljysäiliössä saattaa olla ylipai-

netta. Öljyn roiskumisen estämiseksi pidä riepua öljytulpan päällä

tulppaa irrotettaessa.

mVAROITUS! J 205 - 604

Pumpun tai moottoriosan kallistaminen sivulle turvallisella tavalla

vaatii kaksi nostolaitetta. Kun pumppu ja moottoriosa on kallistettu

sivulle, tue ne aina molemmilta puolilta kiiloilla, jotteivät ne lähde vie-

rimään.

Käytöstä poistetut laitteet voidaan palauttaa ABS:lle tai kierrättää

paikallisten ohjeiden mukaisesti.

Valmistaja pidättää itsellään oikeuden rakenteen ja yksityiskohtien muuttamiseen.

Ïäçãßåò åêêßíçóçò êáé ëåéôïõñãßáò

ÐáñÜäåéãìá ðéíáêßäáò ôáõôüôçôáò

Åôïò êáôáóêåõÞò

Ïíïìáóßá ôýðïõ

ÐñáãìáôéêÞ éó÷ýò

ÔÜóç/ìÝèïäïò åêêßíçóçò

ÏíïìáóôéêÞ Ýíôáóç

ÊáôáóêåõáóôÞò, äéåýèõíóç

Êáôçãïñßá ðñïóôáóßáò

Ôá÷ýôçôá ðåñéóôñïöÞò

Áñéèìüò óåéñÜò

ÏíïìáóôéêÞ éó÷ýò

Óõ÷íüôçôá

ÂÜñïò

ÌÝãéóôç ðáñï÷Þ

Õøïò êáôÜèëéøçò

Ðåäßï åöáñìïãÞò

Ïé ðáñïýóåò ïäçãßåò åêêßíçóçò êáé ëåéôïõñãßáò Ý÷ïõí åöáñìïãÞ óå çëåêôñéêÝò áíôëßåò

âáèÝùí öñåÜôùí áðï÷Ýôåõóçò /áðïóôñÜããéóçò ðïõ áíáöÝñïíôáé óôï åîþöõëëï. Ïé áíôëßåò

ðñïïñßæïíôáé ãéá ôçí Üíôëçóç íåñïý ðïõ ìðïñåß íá ðåñéÝ÷åé äéáâñùôéêÜ ùìáôßäéá.

cÊÉÍÄÕÍÏÓ Ç áíôëßá äåí åðéôñÝðåôáé íá ÷ñçóéìïðïéåßôáé óå åêñçêôéêü Þ

åýöëåêôï ðåñéâÜëëïí Þ ãéá ôçí Üíôëçóç åýöëåêôùí õãñþí.

Ïé áíôëßåò ðëçñïýí ìå ôçí Ïäçãßá ôçò ÅõñùðáúêÞò Åíùóçò ðåñß ìç÷áíþí. ÂëÝðå ðéíáêßäá

ôáõôüôçôáò.

Ï êáôáóêåõáóôÞò åããõÜôáé üôé ìéá êáéíïýñãéá áíôëßá äåí åêðÝìðåé

áåñïìåôáöåñüìåíï èüñõâï Üíù ôùí 70 dB(A) êáôÜ ôçí êáíïíéêÞ ëåéôïõñãßá, ðëÞñùò Þ

ìåñéêþò âõèéóìÝíç.

mÐÑÏÓÏ×Ç Ç áíôëßá äåí åðéôñÝðåôáé íá ôßèåôáé óå ëåéôïõñãßá áí Ý÷åé

åíìÝñåé áðïóõíáñìïëïãçèåß.

cÐÑÏÓÏ×Ç Συνιστάται να χρησιμοποιείται διάταξη ανίχνευσης διαρρο-

ής προς τη γείωση (διάταξη προστασίας από ρεύμα διαρροής, RCD) αν

κάποιο άτομο έρχεται σε επαφή είτε με την αντλία είτε με το αντλούμενο

ρευστό.

Ειδικοί κανονισμοί έχουν εφαρμογή για μόνιμη εγκατάσταση αντλιών σε πισίνες.

ÐåñéãñáöÞ ðñïúüíôïò

Ðåñéïñéóìïß

ÂÜèïò êáôáâýèéóçò: ìÝãéóôï 20 m (J 5: 8 m). Èåñìïêñáóßá õãñïý: ìÝãéóôç 40°C.

ÊéíçôÞñáò

Ìïíïöáóéêüò êéíçôÞñáò åíáëëáóóüìåíïõ ñåýìáôïò Þ ôñéöáóéêüò áóýã÷ñïíïò êéíçôÞñáò

âñá÷õêõëùìÝíïõ äñïìÝá [êëùâïý] ãéá 50 Þ 60 Hz.

Åêêúíçõç - Óôáìáôçìá

Ïñéóìåíåó áíôáéåó äûíáôáé çá åæïðëéóôïíõ ìå ðëèôçñá óôáèìç ãéá áõôïìáôç åêêéíçõç

- åôáìáôçìá.

Ðñïóôáóßá êéíçôÞñá

Ïé ìïíïñáóéêåó áíôëéåó å÷ïõí åíóùìáôùçåíï ìõêíùôç ãéá åêêéíçóç åáé ëåéôïõñôéá.

Óôáí åíóùìáôùìåíç ôéñïóôáóéá ôïõ êéíçôçñ, ïé èåñìéêåó åðáèåó áíïéãïõí óå õöçáåó

èåñìïêñáóéåó êáé äéáêïðôïõí ôçí çëåêôñéêç ðáñï÷. Ïé èåñìéêåó åðáöåó äõíáôáé

(åíáëëáêôéêá) íá óõíäåèïõí ìå åæèôåñéêç ðñïóôáóéá ôïõ åéíçôñá.

Çëåêôñéêü êáëþäéï

êáëùäßïõ HO7RN-F Þ éóïäýíáìïõ. Áí ôï êáëþäéï åßíáé ìáêñýôåñï áðü 20 ìÝôñá, ðñÝðåé íá

ëáìâÜíåôáé õðüøç ç ðôþóç ôÜóçò. ÓçìåéùôÝïí üôé ïé áíôëßåò ìðïñåß íá ðáñáäßäïíôáé ìå

äéáöïñåôéêÜ êáëþäéá êáé ãéá äéáöïñåôéêÝò ìåèüäïõò óýíäåóçò.

Ìåôáêßíçóç

Ç áíôëßá ìðïñåß íá ìåôáöÝñåôáé êáé íá áðïèçêåýåôáé óå êáôáêüñõöç Þ ïñéæüíôéá èÝóç.

Öñïíôßóôå íá åßíáé óôåñåùìÝíç êáëÜ êáé íá ìçí ìðïñåß íá êõëÞóåé.

mÐÑÏÓÏ×Ç Ç áíôëßá ðñÝðåé ðÜíôïôå íá ôïðïèåôåßôáé óå óôáèåñÞ âÜóç þóôå

íá ìçí ìðïñåß íá áíáôñáðåß. Áõôü éó÷ýåé ãéá êÜèå ìåôáêßíçóç, ìåôáöïñÜ,

äïêéìáóôéêÞ ëåéôïõñãßá êáé åãêáôÜóôáóç.

mÐÑÏÓÏ×Ç Óçêþíåôå ðÜíôïôå ôçí áíôëßá áðü ôçí ëáâÞ áíõøþóåùò - ðïôÝ

áðü ôï êáëþäéï ôïõ êéíçôÞñá Þ ôïí åëáóôéêü óùëÞíá.

ÓÇÌÅÉÙÓÇ Ðñïóôáôåýåôå ðÜíôïôå ôá Üêñá ôùí êáëùäßùí Ýôóé Ýôóé þóôå íá ìçí

åéó÷ùñåß õãñáóßá ìÝóá óôï êáëþäéï. ÄéáöïñåôéêÜ ôï íåñü åßíáé äõíáôüí íá äéåéóäýóåé

óôï äéáìÝñéóìá áêñïäåêôþí Þ óôïí êéíçôÞñá ìÝóù ôïõ êáëùäßïõ.

ÅÜí ç áíôëßá áðïèçêåýåôáé ãéá ìåãÜëï ÷ñïíéêü äéÜóôçìá, ðñïóôáôÝøôå ôçí áðü ôéò

áêáèáñóßåò êáé ôç èåñìüôçôá.

ÌåôÜ áðü åêôåôáìÝíç ðåñßïäï áðïèÞêåõóçò, åðéèåùñÞóôå ôçí áíôëßá êáé ðåñéóôñÝøåôå ôç

öôåñùôÞ ìå ôï ÷Ýñé ðñéí íá èÝóåôå ôçí áíôëßá óå ëåéôïõñãßá. ÅëÝãîôå ìå éäéáßôåñç ðñïóï÷Þ

ôïõò óôõðéïèëßðôåò êáé ôçí åßóïäï ôïõ êáëùäßïõ.

ÅãêáôÜóôáóç

ÌÝôñá áóöáëåßáò

Ãéá íá ìåéùèåß ï êßíäõíïò áôõ÷çìÜôùí êáôÜ ôéò åñãáóßåò óõíôÞñçóçò êáé åãêáôÜóôáóçò,

ðñïóÝ÷åôå ðÜñá ðïëý êáé Ý÷åôå õðüøç ôïí êßíäõíï áôõ÷çìÜôùí áðü ôïí çëåêôñéóìü.

mÐÑÏÓÏ×Ç Ïé äéáôÜîåéò áíýøùóçò ðñÝðåé ðÜíôïôå íá åßíáé

äéáóôáóéïëïãçìÝíåò óýìöùíá ìå ôï âÜñïò ôçò áíôëßáò. ÂëÝðå êåöÜëáéï

“ÐåñéãñáöÞ ðñïúüíôïò”.

ÅãêáôÜóôáóç áíôëßáò

Êáèïñßóôå ôç äéáäñïìÞ ôïõ êáëùäßïõ þóôå ôá êáëþäéá íá ìçí ðáñïõóéÜæïõí áðüôïìåò

êáìðÝò Þ íá ôñáõìáôßæïíôáé. ÓõíäÝóôå ôï êáëþäéï. Ãéá ðåñéóóüôåñåò ëåðôïìÝñåéåò.

ÓõíäÝóôå ôïõò óùëÞíåò ðáñï÷Þò. Ïé åëáóôéêïß óùëÞíåò, ïé óùëÞíþóåéò êáé ïé âáëâßäåò

ðñÝðåé íá äéóôáóéïëïãïýíôáé åðé ôç âÜóåé ôïõ ýøïõò êáôÜèëéøçò.

ÔïðïèåôÞóôå ôçí áíôëßá óå óôáèåñÞ åðéöÜíåéá ðïõ íá åìðïäßæåé ôçí áíáôñïðÞ ôçò Þ ôçí

õðï÷þñçóç ôïõ ðõèìÝíá. Ç áíôëßá ìðïñåß åðßóçò íá áíáñôÜôáé áðü ôç ëáâÞ áíýøùóçò

ëßãï åðÜíù áðü ôïí ðõèìÝíá.

ÇëåêôñéêÝò óõíäÝóåéò

Ç áíôëßá ðñÝðåé íá óõíäåèåß óå áêñïäÝêôåò Þ óå åîïðëéóìü åêêßíçóçò ðïõ íá

óõíáñìïëïãïýíôáé óå óôÜèìç ðïõ äåí ìðïñåß íá êáôáêëõóôåß ìå íåñü.

cÐÑÏÓÏ×Ç Ïëïò ï çëåêôñéêüò åîïðëéóìüò ðñÝðåé íá åßíáé ðÜíôïôå

ãåéùìÝíïò. Áõôü éó÷ýåé ôüóï ãéá ôçí áíôëßá üóï êáé ãéá ôïí ôõ÷üí åîïðëéóìü

åðéôÞñçóçò.

cÐÑÏÓÏ×Ç Ç çëåêôñéêÞ åãêáôÜóôáóç ðñÝðåé íá åêåôåëåßôáé óýìöùíá ìå

ôïõò åèíéêïýò êáé ôïðéêïýò êáíïíéóìïýò.

ÅëÝãîôå þóôå ôá óôïé÷åßá ðïõ óçìåéþíïíôáé óôçí ðéíáêßäá ôáõôüôçôáò ôïõ êéíçôÞñá íá

óõìöùíïýí ìå ôçí ôÜóç ôïõ äéêôýïõ, ôçí óõ÷íüôçôá,ôçí äéÜôáîç åêêßíçóçò êáé ôïí ôñüðï

åêêßíçóçò.

Óçìåßùóç. Ìéá áíôëßá ó÷åäéáóìÝíç ãéá 400 volt ìðïñåß íá ÷ñçóéìïðïéçèåß óôçí ðåñéï÷Þ

380-415 volt. Ìéá áíôëßá ó÷åäéáóìÝíç ãéá 230 volt ìðïñåß íá ÷ñçóéìïðïéçèåß óôçí ðåñéï÷Þ

220-245 volt.

Óýíäåóç áãùãþí óôÜôç êáé ñüôïñá

Áí ç áíôëßá äåí Ý÷åé êáëþäéï, óõíäÝóôå ôç óýìøùíá ìå Ýíá Ýãêõñï äéÜãñáììá

óõíäåóìïëïãßáò.

Τα διαγράμματα συνδεσμολογίας συμπεριλαμβάνονται στο εγχειρίδιο επισκευών.

Επισήμανση καλώδιων στα καλώδια της αντλίας: L1, L2, L3 = επισήμανση φάσης στην

απ’ ευθείας εκκίνηση (D.O.L) / U1, V1, W1, U2, V2, W2 = επισήμανση στάτη στην εκκίνηση

αστέρα-τριγώνου / F0, F1, F3, F4 = επισήμανση θερμικού αισθητήρα / D1, D2 = επισή-

μανση αισθητήρα διαρροής, πρέπει να είναι συνδεδεμένος στο εξωτερικό ρελέ / GC =

επισήμανση ελέγχου γείωσης

Ç çëåêôñéêÞ åãêáôÜóôáóç ðñÝðåé íá ãßíåôáé õðü ôçí åðßâëåøç áäåéïý÷ïõ åãêáôáóôÜôç

çëåêôñïëüãïõ.

Ëåéôïõñãßá

Ðñéí áðü ôçí åêêßíçóç

ÅëÝãîôå ôç öïñÜ ðåñéóôñïöÞò ôçò áíôëßáò ÂëÝðå

ó÷Þìá. Ôç óôéãìÞ ôçò åêêßíçóçò ç áíôëßá

ðáñïõóéÜæåé þóç üðùò öáßíåôáé ï êéíçôÞñáò

áðü ðÜíù.

ÅÜí ç êáôåýèõíóç ðåñéóôñïöÞò åßíáé

åóöáëìÝíç, áíôéìåôáèÝóåôå äýï öÜóåéò.

Ùóç

åêêßíçóçò

mÐÑÏÓÏ×Ç Ç þóç åêêßíçóçò ìðïñåß íá åßíáé âßáéç. Ìçí êñáôÜôå ôç ëáâÞ

ôçò áíôëßáò üôáí åëÝã÷åôå ôç öïñÜ ðåñéóôñïöÞò. Âåâáéùèåßôå üôé ç áíôëßá

åäñÜæåôáé óôáèåñÜ êáé äåí ìðïñåß íá ðåñéóôñáöåß.

cÐÑÏÓÏ×Ç ÁíôéóôñïöÞ ôçò öïñÜò ðåñéóôñïöÞò óå âýóìá ðïõ äåí Ý÷åé

äéÜôáîç áíôéìåôÜèåóçò öÜóçò ìðïñåß íá ãßíåé ìüíï áðü åîïõóéïäïôçìÝíï

ðñüóùðï.

mÐÑÏÓÏ×Ç ÅÜí ç åíóùìáôùìÝíç ðñïóôáóßá ôïõ êéíçôÞñá äåí ëåéôïõñãåß

óùóôÜ, ç áíôëßá èá óôáìáôÞóåé áëëÜ èá ôåèåß ðÜëé óå ëåéôïõñãßá áõôüìáôá

üôáí øõ÷èåß.

Ðáñáêïëïýèçóç êáé óõíôÞñçóç

cÐÑÏÓÏ×Ç Ðñéí áñ÷ßóåôå ïðïéáäÞðïôå åñãáóßá, åëÝãîôå üôé ç áíôëßá Ý÷åé

äéáêïðåß áðü ôçí ðáñï÷Þ ñåýìáôïò êáé äåí ìðïñåß íá ôåèåß õðü ôÜóç.

Ç ôáêôéêÞ åðéèåþñçóç êáé ç ðñïëçðôéêÞ óõíôÞñçóç äéáóöáëßæïõí ðéï áîéüðéóôç

ëåéôïõñãßá. Ç áíôëßá ðñÝðåé íá åðéèåùñåßôáé êÜèå Ýîé ìÞíåò êáé óõ÷íüôåñá åÜí ïé óõíèÞêåò

ëåéôïõñãßáò åßíáé äýóêïëåò.

Ãéá ðëÞñç åðéèåþñçóç ôçò áíôëßáò, ðáñáêáëïýìå åðéêïéíùíÞóôå ìå åîïõóéïäïôçìÝíï

óõíåñãåßï ABS Þ ìå ôïí ðùëçôÞ óáò ABS.

mÐÑÏÓÏ×Ç ÅÜí êÜðïéï êáëþäéï åßíáé êáôåóôñáììÝíï, ðñÝðåé íá

áíôéêáèßóôáôáé.

mÐÑÏÓÏ×Ç Ç ÖèáñìÝíç öôåñùôÞ Ý÷åé óõ÷íÜ êïöôåñÝò Üêñåò. ÕðÜñ÷åé

êßíäõíïò íá êïðåßôå.

mÐÑÏÓÏ×Ç Óå ðåñßðôùóç õðåñâïëéêÞò ðßåóçò, ôï äï÷åßï ëáäéïý ìðïñåß íá

åßíáé õðü ðßåóç. Ïôáí áöáéñåßôå ôçí ôÜðá ëáäéïý, êñáôÞóôå Ýíá êïììÜôé

ýöáóìá áðü ðÜíù ôçò ãéá íá áðïöýãåôå ôçí åêôßíáîç óôáãüíùí.

mÐÑÏÓÏ×Ç J 205 - 604

ÐñÝðåé íá ÷ñçóéìïðïéçèïýí äàï íðåñõøùìÝíïé ãåñáíïß ãéá ôçí ôïðïèÝôçóç

ôçò áíôëßáò Þ ôïí êéíçôÞñá óôçí ðëåõñÜ ôïõò ìå áóöÜëåéá. Ïôáí ç áíôëßá

Þ ï êéíçôÞñáò ôïðïèåôçèïàí óôçí ðëåõñÜ ôïõò, áóöáëßóôå ôá ðÜíôá ìå

óèÞíåò êáé áðü ôéò äýï ðëåõñÝò ãéá íá ôá åìðïäßóåôå íá êõëßóïõí.

Στο τέλος της ζωής τους οι μονάδες μπορούν να επιστραφούν στην ABS ή

να ανακυκλωθούν σύμφωνα με τους τοπικούς κανονισμούς.

Ï êáôáóêåõáóôÞò äéáôçñåß ôï äéêáßùìá ìåôáôñïðþí óôçí êáôáóêåõÞ êáé ôéò ðñïäéáãñáöÝò.

Start- en bedrijfstellingsaanwijzingen

Gegevensplaatje, voorbeeld

Produktiejaar

Typeaanduiding

Ingangs vermogen

Spanning/startmodus

Nominale stroom

Producent, adres

Veiligheidsklasse

Toerental

Serienummer

Nominaal vermogen

Frequentie

Gewicht

Max. debiet

Drukhoogte

Toepassingsgebied

Dit is een start- en inbedrijfstellingsaanwijzing voor de elektrische, dompelbare pompen

zoals aangegeven op de omslag. De pompen zijn geschikt voor het verpompen van water

dat schurende deeltjes bevat.

cGEVAAR! De pomp mag niet worden gebruikt in explosie- of

brandgevaarlijke omgevingen of voor het verpompen van brandbare

vloeistoffen.

De pompen voldoen aan de EU-machinerichtlijnen, zie het gegevensplaatje.

De fabrikant garandeert dat een fabrieksnieuwe pomp – onder normale bedrijfsomstandig-

heden of geheel of gedeeltelijk ondergedompeld – geen hoger luchtgedragen geluidsniveau

produceert dan 70 dB(A).

mWAARSCHUWING! De pomp mag niet in bedrijf worden gesteld als hij

gedeeltelijk gedemonteerd is.

cWAARSCHUWING! Een aardlekschakelaar (RCD) wordt aanbevolen

als personen in contact kunnen komen met de pomp of de verpompte

media.

Voor de permanente installatie van pompen in zwembaden gelden speciale ei-

sen.

Produktbeschrijving

Beperkingen

Dompeldiepte: max. 20 meter (J 5: 8 meter). Vloeistoftemperatuur: max. 40°C.

Motor

1-fase wisselstroommotor of kortgesloten 3-fase asynchrone motor voor 50 of 60 Hz.

Niveauregeling

Sommige pompen kunnen worden uitgevoerd met een aangebouwde niveauregeling.

Motorbeveiliging

Één-fase motoren zijn voorzien van een bedrijfscondensator. Bij ingebouwde

motorbescherming zijn de thermische schakelaars in de motor geschikt om de spanning

te onderbreken indien de motortemperatuur een bespaaide waarde overschrijdt (e.e.a.

afhankelijk van het vermogen). De thermische schakelaars kunnen tevens gebruikt

worden om een externe motorbeveiliging aan te sturen.

Elektrische kabel

H07RN-F of gelijkwaardig. Bij kabels langer dan 20 m, dient men rekening te houden met

spanningsval. De pompen kunnen geleverd worden met verschillende kabels en voor ver-

schillende installatiemogelijkheden.

Hanteren

De pomp kan zowel rechtop als liggend worden vervoerd en opgeslagen. Zorg ervoor dat

hij is vastgesjord en niet kan rollen.

mWAARSCHUWING! De pomp moet altijd op een solide ondergrond

staan zodat hij niet omver kan vallen. Dit geldt tijdens het hanteren,

het vervoeren, het proefdraaien en het installeren.

mWAARSCHUWING! Hef de pomp altijd op aan de hiervoor bedoelde

handgreep en nooit aan de motorkabel of de slang.

N.B.: Bescherm altijd het uiteinde van de kabel zodat de kabel niet door vocht

gepenetreerd kan worden. Er kan dan namelijk via de kabel water doordringen in

de koppelingsruimte of de motor.

Als de pomp een langere tijd wordt opgeslagen moet hij worden beschermd tegen vuil en

warmte.

Na een langere opslagperiode dient men, voordat men de pomp weer in gebruik neemt, de

pomp eerst te inspecteren en de waaier met de hand rond te draaien. Controleer vooral de

afdichtingen en de kabelinvoer.

Installeren

Veiligheidsmaatregelen

Om het risico voor ongevallen tijdens onderhouds- en installatiewerkzaamheden tot het

minimum te beperken dient men altijd de grootst mogelijke voorzichtigheid in acht te nemen

en het gevaar van elektrische ongelukken in het oog te houden.

mWAARSCHUWING! De hefvoorziening moet altijd gedimensioneerd

zijn op het gewicht van de pomp. Zie onder ’Produktbeschrijving’.

Installeren van de pomp

Trek de kabels dusdanig dat ze niet in scherpe bochten lopen of vastgeklemd worden.

Sluit de kabel aan. Sluit de drukleiding aan. Slangen, buizen en kleppen moeten

worden gedimensioneerd op de drukhoogte van de pomp.

Plaats de pomp op een solideondergrond zodat hij niet omver kan vallen of zich in kan

graven. De pomp kan ook een stukje boven de bodem worden opgehangen aan zijn hef-

handgreep.

Elektrische installatie

De pomp moet worden aangesloten op elektrische contacten of startapparatuur die

gemonteerd zijn op een plaats waar ze niet door water overstroomd kunnen worden.

cWAARSCHUWING!

Alle elektrische uitrusting moet te allen tijde geaard zijn. Dit geldt

zowel voor de pomp- als voor eventuele controleapparatuur.

cWAARSCHUWING!

De elektrische installatie dient plaats te vinden conform de landelijke

en plaatselijke voorschriften.

Controleer of de ingestempelde gegevens op het gegevensplaatje van de motor

kloppen met netspanning, frequentie, startapparatuur en startmodus.

N.B.: Een pomp voor 400 volt kan gebruikt worden voor het spanningsbereik 380-415 volt.

Een pomp voor 230 volt kan gebruikt worden voor het spanningsbereik 220-245 volt.

Aansluiten van elektrische stator- en motorleidingen

Als de pomp niet voorzien is van een gemonteerd contact moet de aansluiting plaatsvinden

volgens het geldige schakelschema. Aansluitschema’s zijn opgenomen in het handboek.

Kabelmarkering op pompkabels: L1, L2, L3 = fasemarkering op D.O.L start / U1, V1, W1,

U2, V2, W2 = statormarkering bij sterdelta-start / F0, F1, F3, F4 = markering thermische

sensor / D1, D2 = markering lekkagesensor, moet worden aangesloten op extern relais /

GC = markering aardcontrole

De elektrische installatie dient te worden uitgevoerd onder supervisie van een erkend in-

stallateur

Inbedrijfstelling

Vóór inbedrijfstelling:

Controleer de draairichting. Zie illustratie. Tijdens de

start rukt de pomp van bovenaf gezien tegen de richting

van de klok in.

Als de draairichting onjuist is, moeten twee fasen wor-

den verwisseld.

Startruk

mWAARSCHUWING! De startruk kan hevig zijn. Houd de handgreep van

de pomp tijdens het controleren van de draairichting niet vast. Zorg

ervoor dat de pomp stabiel staat en niet kan verdraaien.

cWAARSCHUWING! Het wijzigen van de draairichting aan een

stekkerverbinding zonder faseverschuiver mag alleen door een

erkend installateur worden uitgevoerd.

mWAARSCHUWING! Als de ingebouwde motorbeveiliging geactiveerd

is geweest, slaat de pomp af en herstart hij weer automatisch zodra

hij is afgekoeld.

Onderhoud

cWAARSCHUWING! Voordat met werkzaamheden wordt begonnen

eerst controleren of de pomp van het elektriciteitsnet is uitgeschakeld

en of hij niet onder stroom kan komen te staan.

Regelmatige controles en preventief onderhoud resulteren in een meer betrouwbaar func-

tioneren. De pomp dient om de 6 maanden te worden geïnspecteerd, onder zware bedrijfs-

omstandigheden vaker.

Voor een grote onderhouds- en inspectiebeurt a.u.b. contact opnemen met een door ABS

geautoriseerde werkplaats of dealer.

mWAARSCHUWING!

Beschadigde kabels moeten altijd worden vervangen.

mWAARSCHUWING! Versleten waaiers hebben vaak erg scherpe

randen. Denk aan het risico van snijverwondingen.

mWAARSCHUWING! Een eventuele overdruk kan zich in het oliehuis be-

vinden. Houd daarom bij het losmaken een doek over de olieplug om

opspatten te voorkomen.

mWAARSCHUWING! J 205 - 604

Om de pomp of de pompmotor veilig op hun kant te leggen zijn twee

loopkranen vereist. Nadat de pomp of motor op hun kant gelegd zijn

moeten ze altijd aan beide zijden worden vastgezet met wiggen, zodat

ze niet weg kunnen rollen.

Producten waarvan de technische levensduur is overschreden kunnen

bij ABS worden ingeleverd of worden afgevoerd volgens de gangbare vo-

orschriften.

De fabrikant voorbehoudt zich het recht uitvoering en specificaties zonder voorafgaande mededeling te wijzigen.

Start- og driftsveiledning

Merkeplate, eksempel

Produksjonsår

Typebetegnelse

Inngangseffekt

Spenning/startmetode

Merkespenning

Produsent, adresses

Kapslingsklasse

Turtall

Serienummer

Merkeeffekt

Frekvens

Vekt

Maks, gjennomstrømning

Trykkhøyde

Bruksområde

Denne start- og driftsveiledningen gjelder de elektriske nedsenkbare pumpene som an-

gis på omslaget. Pumpene er beregnet til pumping av vann som kan inneholde abrasive

partikler.

cFARE! Pumpen må ikke brukes i eksplosivt eller brannfarlig miljø eller

til pumping av brennbare væsker.

Pumpene oppfyller EUs maskindirektiv, se merkeplaten.

Produsenten garanterer at fabrikkny pumpe ikke avgir luftbåret støy over 70 dB(A) ved

normal drift helt eller delvis nedsenket.

mADVARSEL!

Pumpen må ikke kjøres hvis den er delvis demontert.

cADVARSEL! Jordfeilbryter anbefales når en person kan komme i kon-

takt med enten pumpen eller mediet som pumpes.

Spesielle regler gjelder permanente installasjoner av pumper i svømmebas-

seng.

Produktbeskrivelse

Beperkingen

Dompeldiepte: max. 20 meter (J 5: 8 meter). Vloeistoftemperatuur: max. 40°C.

Motor

1-fase vekselstrømsmotor eller kortsluttet 3-fase asynkronmotor for 50 eller 60 Hz.

Nivåkontroll

Noen pumper kan utstyres med nivå-vippe for automatisk nivåkontroll.

Motorvern

1-fase pumper har innebygd start- og drifts-kondensator. For innebygd motorvern er

termobryterne i motoren koblet slik at strømmen brytes ved høy temperatur.

Termobryterne kan som et alternativ kobles til et eksternt motorvern.

El-kabel

HO7RN-F eller likeverdig. Hvis kabelen er lengre enn 20 m, må det tas hensyn til

spenningsfallet. Legg merke til at pumpene kan leveres med forskjellige kabler og for for-

skjellige tilkoplingsmåter.

Håndtering

Pumpen kan transporteres og lagres stående eller liggende. Påse at den er sikkert surret

og ikke kan rulle.

mADVARSEL! Pumpen må alltid stå på et stødig underlag slik at den

ikke kan velte. Dette gjelder ved håndtering, transport, prøvekjøring

og installasjon.

mADVARSEL! Løft alltid pumpen i håndtaket, aldri i motorkabelen eller

slangen.

OBS! Kabelenden må alltid beskyttes slik at fukt ikke trenger inn i kabelen. Det

kan ellers trenge vann inn i koplingsboksen eller motoren gjennom kabelen.

Ved lengre tids oppbevaring må pumpen beskyttes mot smuss og varme.

Etter lengre tids oppbevaring må pumpen inspiseres og pumpehjulet roteres for hånd før

den settes i drift. Kontroller spesielt pakningene og kabelinnføringen.

Installasjon

Sikkerhetstiltak

For å redusere faren for ulykker ved service og installasjonsarbeid, må det utvises stor

forsiktighet. Husk faren for elektrisk støt.

mADVARSEL! Løfteanordninger må alltid være dimensjonert etter

pumpens vekt, se ”Produktbeskrivelse”.

Montering av pumpen

Arranger kabelføringen slik at kablene ikke får skarpe knekker eller blir klemt.

Kopl til kabelen. Kopl til trykkledningen. Slanger, rør og ventiler må dimensjoneres etter

pumpens trykkhøyde.

Sett pumpen på et stabilt underlag som hindrer at den velter eller graver seg ned. Pumpen

kan også henges opp i løftehåndtaket et stykke over bunnen.

Elektrisk tilkopling

Pumpen må tilkoples kontakt eller startutstyr som er montert på et nivå som ikke kan over-

svømmes av vann.

cADVARSEL! All elektrisk utstyr må alltid være jordet. Dette gjelder

både pumpe og eventuelt kontrollutstyr.

cADVARSEL! Den elektriske installasjonen må utføres i overensstem-

melse med nasjonale og lokale forskrifter.

Kontroller at stemplingen på motorens merkeplate stemmer overens med nettspenning,

frekvens, startutstyr og startmetode.

OBS! Pumpe for 400 volt kan benyttes for spenningsområdet 380 - 415 volt Pumpe for 230

volt kan benyttes for spenningsområdet 220-245 volt.

Tilkopling av stator- og motorledere

Hvis pumpen ikke er forsynet med kontakt, skal det tilkobles i samklang av gyldig

leningskjerna. Verkstedhåndboken inneholder koblingsskjemaer.

Ledningsmerking på pumpeledninger:

L1, L2, L3 = fasemerking på D.O.L-start / U1, V1, W1, U2, V2, W2 = statormerking på star-

delta-start / F0, F1, F3, F4 = termofølermerking / D1, D2 = merking lekkasjeføler, må kobles

til eksternt relé / GC = jordkontroll merking

Den elektriske installasjonen skal utføres under oppsyn av en autorisert elektroinstallatør.

Drift

Før drift:

Kontroller rotasjonsretningen. Se figuren.

Ved start rykker pumpen til i retning mot klokken sett

ovenfra.

Ved feil rotasjonsretning byttes to faser.

Startrykk

mADVARSEL! Startrykket kan være kraftig. Hold ikke i pumpens hånd-

tak når rotasjonsretningen kontrolleres. Påse at pumpen står stødig

og ikke kan rotere.

cADVARSEL! Endring av rotasjonsretning på støpsel som mangler fa-

seomformer må bare utføres av autorisert elektriker.

mADVARSEL! Hvis det innebygde motorvernet har løst ut, stanser pum-

pen og starter automatisk igjen når den er avkjølt.

Vedlikehold

cADVARSEL! Før arbeid påbegynnes må det kontrolleres at pumpen er

koplet fra strømnettet og ikke kan bli spenningsførende.

Regelmessig kontroll og forebyggende vedlikehold gir sikrere drift. Pumpen bør

kontrolleres hver sjette måned, ved vanskelige driftsforhold oftere.

For komplett oversyn av pumpen kontaktes et autorisert ABS-verksted eller en ABS-for-

handler.

mADVARSEL!

En skadet kabel må alltid skiftes.

mADVARSEL! Slitte pumpehjul har ofte skarpe kanter. Det er fare for å

skjære seg på disse.

mADVARSEL! Ved eventuelt lekkasje kan det være overtrykk i oljehuset.

Hold en fille over oljepluggen når den løsnes for å unngå sprut.

mADVARSEL! J 205 - 604

For å legge pumpen eller motordelen på siden på en sikker måte, kre-

ves det to traverser. Når pumpen eller motordelen er lagt på siden,

skal den alltid sikres med kiler fra begge sider, slik at den ikke kan

rulle.

Når enhetens levetid er over, kan den returneres til ABS eller resirkuleres i

henhold til lokale forskrifter.

Produsenten forbeholder seg retten til å endre utførelse og spesifikasjoner.

Ръководство за пускане в действие и за работа

Пример на табелка с технически данни

Година на производство

Означение на типа

Напрежение/начин на пускане

Номинален ток

Производител, адрес

Честота

Скорост на

Сериен номер

въртене

Номинална мощност

Степен на защита Тегло

Напорна височина на помпата

Приложения

Тези инструкции за пускане в действие и експлоатация важат за електрическите потопя-

еми помпи, показани на обложката. Помпите са предвидени за помпане на вода, която

може да съдържа абразивни частици.

cОПАСНОСТ! Помпата не бива да бъде използвана в експлозивна

или възпламеняваща се среда или да се използва за помпане на

възпламеняващасетечности.

Помпите съответстват на Директива за машини на ЕС. Виж фирмената табелка.

Производителят гарантира, че една нова помпа при нормална работа и при пълно или

частично потапяне няма да произвежда шум във въздуха с ниво по-голямо от 70 dB(A).

mВНИМАНИЕ!

Помпатанебивадаработи,акотяечастичноразглобена.

cВНИМАНИЕ!Препоръчвасеизползванетонадефектнотоковдетек-

тор(устройствозаостатъчентокRCD),когаточовекевконтактили

спомпата,илисизпомпванатасреда.

Специални разпоредби се прилагат при постоянно инсталиране на помпи в

плувнибасейни.

Описание на изделието

Ограничения

Дълбочина на потапяне: до 20 м/65 фт (J 5: 8 m/26 фт). Температура на течността: до

40°C (105°F).

Електродвигател

Еднофазен променливотоков електродвигател или трифазен индукционен електродви-

гател с кафезен ротор за 50 или 60 Hz.

Контролнанивото

Някои помпи могат да бъдат оборудвани с поплавков прекъсвач за автоматичен кон-

трол на нивото.

Защитанаелектродвигателя

Еднофазните помпи имат вграден един пусков и работен кондензатор. При вграде-

на в електродвигателя защита термоконтактите в електродвигателя са предвидени

да изключат електроснабдяването в случай на висока температура. Tермоконта-

ктите алтернативно могат да бъдат свързани към външната защита на електродви-

гателя.

Електрическикабел

HO7RN-F или еквивалентен кабел. Ако кабелът е по-дълъг от 20 м, то в такъв случай

трябва да се вземе под внимание спадането на напрежението. Имайте предвид, че

помпите могат да бъдат доставяни с различни кабели и за различни начини на съе-

диняване.

Обслужване

Помпата може да бъде транспортирана и съхранявана във вертикално или хоризонтал-

но положение. Погрижете се тя да е подсигурена и да не може да се изтъркаля.

mВНИМАНИЕ!Помпатавинагитрябвадабъдевърхуздраваповърх-

носттака,че да нямаопасносття да сепреобърне.Това важиза

обслужването,транспорта,изпитаниятаимонтирането.

mВНИМАНИЕ!Повдигайтепомпатавинагизаподемнатакука-никога

закабеланаелектродвигателяилизамаркуча.

Забележка!Винагивнимавайтеданепроникневлагавкраянакабела.Впро-

тивенслучайводатапокабеламожедапроникневкрайнотоотделениеилив

електродвигателя.

Ако помпата трябва да бъде съхранявана за дълъг период от време, погрижете се тя да

е защитена от замърсяване и горещина.

След дълъг период на съхраняване проверете помпата и преди да я пуснете да

работи завъртете крилчатката на ръка. Специално проверете много внимателно

уплътненият и кабелния вход.

Монтиране

Меркизабезопасност

За да намалите до минимум риска от злополуки по време на сервизните и монтажни

работи, вземете специални мерки за предотвратяване на електрически злополуки.

mВНИМАНИЕ!Подемниятмеханизъмвинагитрябвадаепредвиденза

теглотонапомпата.Вижглава«Описаниенаизделието».

Монтираненапомпата

При прекарване на електрическия кабел внимавайте той да не бъде прегънат или зак-

лещен.

Свържете кабела. Присъединете подаващия тръбопровод. Маркучът, тръбите и вен-

тилите трябва да бъдат подбрани така, че да съответстват на напорната височина на

помпата.

Монтирайте помпата на стабилна повърхност, за да не може тя да се преобърне или

да потъне надолу. Освен това помпата може да бъде леко повдигната над дъното с

помощта на подемната кука.

Електрозахранване

Помпата трябва да бъде свързана със съединителни клеми или стартерно оборудване,

монтирано над нивото на водата.

cВНИМАНИЕ!Всичкиелектрическиинсталациивинагитрябвадабъ-

датзаземени(свързаниназемя).Товаважикактозапомпата,такаи

заиконтролнатаапаратура.

cВНИМАНИЕ!Електрическитеинсталациитрябвадасасъобразенис

националнитеиместнитеразпоредби.

Проверете, дали напрежението на мрежата, честотата, стартерното оборудване и на-

чина на пускане отговорят на специфичните изисквания, указани на табелката с техни-

ческите данни на електродвигателя.

N.B. Помпа, конструирана за 400 волта, може да бъде използвана в диапазона 380-415

волта. Помпа, конструирана за 230 волта, може да бъде използвана в диапазона

220-245 волта.

Свързваненапроводницитенастатораинаелектродвигателя

Ако помпата не е със свързан проводник, свържете го в съответствие с валидна-

та електрическата схема. Електрическите схеми са включени в Ръководството за

работа.

Обозначение за помпените кабели: L1, L2, L3 = обозначение на фазата при старт

D.O.L / U1, V1, W1, U2, V2, W2 = обозначение на статора при старт схема звезда-

триъгълник / F0, F1, F3, F4 = обозначение на термодатчика / D1, D2 = обозначение

на датчика за утечка, трябва да бъде свързан с външно реле / GC = обозначение

на заземяването

Електрическата инсталация трябва да бъде проверявана от оторизиран електро-

техник.

Експлоатация

Предипусканевдействие:

Проверете посоката на въртене на помпата (виж

фиг.). В момента на пускане помпата прави опит

да се завърти срещу часовата стрелка, погледнато

отгоре.

Ако посоката на въртене е погрешна, разменете

две фази.

Стартов

тласък

mВНИМАНИЕ!Стартовияттласъкможедабъдесилен.Припроверка

напосокатанавъртененедръжтепомпатазадръжката.Погрижете

сепомпатадаезакрепеназдравоиданеможедасевърти.

cВНИМАНИЕ! Обръщането на посоката на въртене с щекер, който

нямаустройствозасмянанафазата,трябвадабъдеизвършвано

ототоризиранолице.

mВНИМАНИЕ!Аковграденатавелектродвигателязащитасеезадей-

ствала,помпатаспира,ностартираотновоавтоматичноследкато

сеохлади.

Сервизно и техническо обслужване

cВНИМАНИЕ!Предидазапочнетеработа,проверете,далипомпатае

изключенаотелектроснабдяванетоитонеможедабъдеподавано.

Редовния преглед и профилактичното техническо обслужване осигуряват една по-

надеждна експлоатация. Помпата трябва да бъде проверявана на всеки шест месе-

ца и по-често, ако работи в трудни условия.

За капитален ремонт на помпата се свържете с оторизирана работилница или с тър-

говеца на ABS.

mВНИМАНИЕ!

Акоимаповреденкабел,винагигосменяйтеведнага.

mВНИМАНИЕ!Еднаизносенакрилчаткачестоимаостриръбове.Вни-

мавайтеданеспорежете.

mВНИМАНИЕ!Вслучайнатечвътре,повишетеналяганетовмасле-

ниярезервоар.Когатосвалятемасленияфитинг,дръжтеединпар-

цалоколонего,заданепръскамасло.

mВНИМАНИЕ!J205-604

Задапоставитеуспешнопомпатаилиелектродвигателяизползвай-

тедвакрана.Когатопомпатаилинаелектродвигателясепоставят,

винаги ги подсигурявайте с клинове от двете страни, за да не се

преобърнат.

Отработили своя срок части могат да бъдат върнати на ABS или

рециклирани в съответствие с местните разпоредби.

Производителят си запазва правото да прави изменения на конструкцията и на техническите данни.

Pokyny pro spuštění a obsluhu

Příklad vŷkonového štítku

Rok výroby

Typové označení

Jmenovitý přikon

Napětí/způsob rozběhu

Jmenovitý proud

Výrobce, adresa

Stupeň ochrany

Otáčky

Výrobní císlo

Jmenovitý výkon

Frekvence

Hmotnost

Max. čerpané množství

Max. výtlačna výška

Použití

Tyto pokyny pro spuštění a obsluhu se týkají elektrických ponorných čerpadel uvedených

na obalu. Čerpadla jsou určena k čerpání vody, která může obsahovat abrazivní částice.

cPOZOR!Čerpadlonesmíbýtpoužitovevýbušnémnebohořlavémpro-

středíčikčerpáníhořlavýchkapalin.

Čerpadlo odpovídá příslušné strojní normě EU, viz údaje na štítku zařízení.

Výrobce ručí za to, že nové čerpadlo nevytváří hluk přesahující 70 dB(A) během běžného

provozu, kdy je buď úplně nebo částečně ponořené.

mPOZOR!Čerpadlonesmíbýtuvedenodoprovozu,pokudječástečně

demontováno.

cPOZOR!Pokudosobapřijdedokontaktusčerpadlemnebosčerpa-

nýmmédiem,doporučujesepoužítukazovatelzemníhospojení(jed-

notkuzbytkovéhoprouduRCD).

Protrvalouinstalacičerpadelvplaveckýchbazénechplatízvláštnípředpisy.

Popis výrobku

Omezení

Hloubka ponoření: do 20 m/65 stop (J 5: 8 m/26 stop). Teplota kapaliny: do 40°C (105°F).

Motor

Jednofázový elektromotor na střídavé napětí nebo třífázový asynchronní elektromotor s

kotvou nakrátko na 50 či 60 Hz.

Hladinovéčidlo

Některá čerpadla mohou být vybavena plovákovým spínačem pro automatickou kontrolu

hladiny.

Ochrana motoru

Jednofázová čerpadla mají vestavěný startovní a provozní kondenzátor. Vestavěná ochra-

na motoru je založena na tepelných spínačích v motoru, které odpojí elektřinu při dosa-

žení vysoké teploty. Tepelné spínače mohou být případně napojeny na externí ochranu

motoru.

Elektrickýkabel

HO7RN-F nebo ekvivalentní kabel. Přesáhne-li délka kabelu 20 m, je třeba vzít v úvahu

pokles napětí. Upozorňujeme, že čerpadla mohou být opatřena různými kabely a mít různé

způsoby zapojení.

Manipulace

Čerpadlo může být přepravováno a uskladněno buď vertikálně nebo horizontálně. Ujistěte

se, že je zajištěné proti pohybu a převržení.

mPOZOR! Čerpadlo musí vždy ležet na pevném povrchu tak, aby ne-

mohlodojítkjehopřevrácení.Tosetýkáveškerémanipulace,přepra-

vy,testováníainstalace.

mPOZOR!Vždyzvedejtečerpadlozazvedacírukojeť–nikdyzakabel

motoru nebo za hadici.

UPOZORNĚNÍ!Vždychraňtekoneckabelutak,abysedonějnedostalavlhkost.

Jinakbymohlodojítkproniknutívodyskrzekabelaždosvorkovnicenebomo-

toru.

Pokud je čerpadlo uskladněno po delší dobu, chraňte je před špínou a horkem.

Po dlouhém skladování je nutné čerpadlo před uvedením do provozu zkontrolovat a manu-

álně protočit jeho rotor. Stejnou pozornost věnujte kontrole těsnění a kabelového vstupu.

Instalace

Bezpečnostníopatření

Při servisní a instalační práci postupujte zvláště opatrně a s ohledem na rizika spojená s

elektrickým proudem tak, aby nedocházelo ke zbytečným úrazům.

mPOZOR!Zvedacíkladkamusívždyodpovídathmotnostičerpadla.Viz

kapitola„Popisvýrobku“.

Instalacečerpadla

Upravte kabelovou trasu tak, aby nedocházelo k zauzlení a přiskřípnutí kabelů.

Zapojte kabel. Zapojte přívodní potrubí. Zvolte takové hadice, trubky a ventily, které odpo-

vídají výtlačné výšce.

Umístěte čerpadlo na pevný povrch, který zabrání převržení nebo zaboření do země. Čer-

padlo může být také zavěšeno za zvedací rukojeť nízko nad zemí.

Elektrické zapojení

Svorkovnice pro připojení kabelu čerpadla musí být umístěna na úrovni, která nemůže být

zaplavena.

cPOZOR!Veškeréelektrickévybavenímusíbýtvždyuzemněné.Tose

týkájakčerpadla,takimonitorovacíhovybavení.

cPOZOR!Elektrickézapojenímusíodpovídatnárodnímamístnímpřed-

pisům.

Ověřte, že napětí elektrické sítě, frekvence, spouštěč a způsob rozběhu souhlasí s údaji

na štítku motoru.

Pozn.: Čerpadlo konstruované na 400 V může být použito při napětí 380-415 V.

Čerpadlo konstruované na 230 V může být použito při napětí 220-245 V.

Zapojenístatoruavodičemotoru

Nemá-li čerpadlo zástrčku, zapojte vodiče na volném konci kabelu podle elektrického

schématu v návodu. Schémata zapojení jsou v dílenské příručce.

Značení kabelů čerpadla:

L1, L2, L3 = značení fází při přímém zapínání na síť / U1, V1, W1, U2, V2, W2 = značení

na spouštěči motoru ”hvězda - trojúhelník” / F0, F1, F3, F4 = značení teplotních snímačů /

D1, D2 = značení snímačů netěsností (úniku); musí být připojeny k externímu relé / GC =

značení kontroly zemnění

Elektrické zapojení by mělo být zkontrolováno kvalifikovaným elektrikářem.

Provoz

Předspuštěním:

Ověřte směr otáčení čerpadla (viz obrázek).

V okamžiku rozběhu se čerpadlo při pohledu sho-

ra pohne proti směru pohybu hodinových ručiček.

Pokud je směr otáčení nesprávný, přehoďte dvě

fáze.

Pohybpři

spuštění

mPOZOR!Trhnutípřispuštění může být prudké.Při ověřování směru

otáčenínedržtečerpadlozarukojeť.Ujistětese,žeječerpadlopevně

usazenéanemůžerotovat.

cPOZOR!Přehozenífázínazástrčce,kteránemápřepínačkpřehození

fází,můžedělatjenkvalifikovanáosoba.

mPOZOR!Pokuddošlokaktivacivestavěnéochranymotoru,čerpadlo

sevypne,avšakpoochlazeníseautomatickyopětspustí.

Servis a údržba

cPOZOR! Před započetím jakékoli práce důkladně zkontrolujte, že je

čerpadloodpojenéodelektrickésítěanenacházísepodnapětím.

Pravidelná kontrola a preventivní údržba zajistí spolehlivější provoz. Čerpadlo by mělo být

kontrolováno každých šest měsíců, avšak častěji, jsou-li provozní podmínky náročné.

V případě nutnosti provedení generální opravy čerpadla kontaktujte autorizovaný servis

nebo zástupce společnosti ABS.

mPOZOR!

Je-likabelpoškozený,musíbýtvždyvyměněn.

mPOZOR! Opotřebovaný rotor má často ostré hrany. Dejte si pozor,

abysteseoněneřízli.

mPOZOR!Vpřípaděvnitřníhoúnikuolejemůžebýtolejovávanapodtla-

kem.Ztohodůvodupoložtepřesolejovouzátkupředjejímvytažením

kuslátkytak,abynedošlokrozstříknutíoleje.

mPOZOR! J 205 - 604

Kbezpečnémupoloženíčerpadla nebo motorovéčástinabok musí

býtpoužitydvamostovéjeřáby.Jakmileječerpadločimotorováčást

položenanabok,vždyjizajistětenaoboustranáchklíny,abysene-

mohla pohybovat.

Po skončení životnosti mohou být jednotky vráceny společnosti ABS nebo

recyklovány dle místních předpisů.

Výrobce si vyhrazuje právo změnit design a specifikace.

Upute za puštanje u rad i korištenje

Primjer pločice s podacima

Godina proizvodnje

Tip

Napon/način pokretanja

Nazivna struja

Proizvođač, adresa

Stupanj zaštite

Broj okretaja

Serijski broj

Nazivna snaga

Frekvencija

Masa

Visina dobave

Primjena

Ove upute za puštanje u rad i korištenje odnose se na električne potopne pumpe navedene

na naslovnoj stranici. Pumpe su namijenjene za pumpanje vode koja može sadržavati abra-

zivne čestice.

cOPASNOST! Pumpa se ne smije koristiti u eksplozivnoj ili zapaljivoj oko-

lini ili za pumpanje zapaljivih tekućina.

Pumpe su usklađene s EU direktivom u strojarstvu. Vidi pločicu s podacima.

Proizvođač garantira da nova pumpa neće proizvoditi buku u zraku na mjestu korisnika

veću od 70 db (A) tijekom normalnog korištenja kad je potpuno ili djelomično potopljena.

mOPREZ!

Pumpasenesmijekoristitiakojedjelomičnorastavljena.

cOPREZ!Preporučujemokorištenjedetektorastrujeuzemljenja(uređaja

zarezidualnustruju-RCD)kadaosobadođeudodirspumpomiliteku-

ćinomkojasepumpa.

Vrijede posebni propisi za trajnu instalaciju pumpi u bazenima.

Opis proizvoda

Ograničenja

Dubina potapanja: do 20 m/65 ft (J 5: 8 m/26 ft). Temperatura tekućine: do 40°C (105°F).

Motor

Jednofazni AC motor ili 3-fazni kavezni motor za 50 ili 60 Hz.

Kontrola razine

Neke pumpe mogu biti opremljene plutajućim prekidačem za automatsku kontrolu razine.

Zaštita motora

Jednofazne pumpe imaju ugrađen kondenzator za pokretanje i rad. Za ugrađenu zaštitu moto-

ra, toplinski kontakti u motoru su izrađeni tako da odspajaju napajanje pri visokoj temperaturi.

Toplinski kontakti se alternativno mogu spojiti na vanjsku zaštitu motora.

Električnikabel

HO7RN-F ili ekvivalentan kabel. Ako je kabel dulji od 20 m, mora se uzeti u obzir pad napo-

na. Imajte na umu da pumpe mogu biti opremljene različitim kablovima i za različite načine

spajanja.

Rukovanje

Pumpa se može transportirati i spremiti okomito ili vodoravno. Uvjerite se da je učvršćena i

da se ne može kotrljati.

mOPREZ! Pumpa uvijek mora biti na tvrdoj površini tako da se ne prevrne.

To vrijedi za svako rukovanje, transport, testiranje i ugradnju.

mOPREZ!Pumpuuvijekpodižitepomoćuručicezapodizanje-nikadaka-

belommotorailipomoćucijevi.

NAPOMENA!Uvijekzaštititekrajkabelatakodaunjeganemožeućivlaga.Usuprot-

nomvodamožeprodrijetiuodjelterminalailiumotorputemkabela.

Ako je pumpa uskladištena na dulje vrijeme, zaštitite je od nečistoće i vrućine.

Nakon duljeg perioda skladištenja, pumpa se mora pregledati i rotor se ne smije okretati

rukom prije pokretanja pumpe. Posebno pažljivo provjerite brtve i ulaz kabela.

Ugradnja

Mjere sigurnosti

Kako bi smanjili opasnost od nezgoda tijekom radova servisiranja i ugradnje, budite iznimno

pažljivi i imajte na umu opasnost od nezgoda s električnom energijom.

mOPREZ! Dizalica za podizanje mora uvijek odgovarati masi pumpe. Vidi u

poglavlju ”Opis proizvoda”.

Ugradnja pumpe

Kabel položite tako da se ne savije i ne uštipne.

Spojite kabel. Spojite crijevo za dobavu. Cijevi, crijeva i ventili se moraju odabrati tako da

odgovaraju visini dobave pumpe.

Pumpu postavite na tvrdu površinu koja će spriječiti prevrtanje ili propadanje. Pumpa se tako-

đer može ovjesiti putem poluge za podizanje malo iznad dna.

Električni spojevi

Pumpa mora biti spojena na terminale ili opremu za pokretanje koji moraju biti ugrađeni na

razini na kojoj ne mogu biti potopljeni.

cOPREZ!Svaelektričnaopremamorauvijekbitiuzemljena.Tovrijediza

pumpu i za bilo kakvu nadzornu opremu.

cOPREZ! Spajanje u strujni krug mora odgovarati nacionalnim i lokalnim

propisima.

Provjerite da li napon, frekvencija, oprema za pokretanje i metoda pokretanja odgovaraju

zahtjevima navedenim na pločici s podacima motora.

N.B. Pumpa namijenjena za 400 V se može koristiti u rasponu napona od 380-415 V. Pumpa

namijenjena za 230 V se može koristiti u rasponu napona od 220-245 V.

Spojstatoraivodičimotora

Ako pumpa nije opremljena konektorom, spojite je u skladu s važećom shemom ožičenja.

Spojne sheme sadržane su u priručniku za radione.

Kabelske oznake na kablovima crpke:

L1, L2, L3 = oznake za faze kod pokretanja D.O.L / U1, V1, W1, U2, V2, W2 = oznake statora

kod pokretanja zvijezda-trokut / F0, F1, F3, F4 = oznake za toplinske senzore / D1, D2 =

oznake za senzore za propusnost, moraju biti spojeni na vanjski relej / GC = oznaka za

ispitivanje tla

Spajanje u strujni krug mora pregledati ovlašteni električar.

Korištenje

Prije puštanja u rad:

Provjerite smjer rotacije pumpe (vidi sliku). U trenutku

pokretanja, pumpa će se trznuti u suprotnom smjeru

od kazaljki na satu kad se gleda odozgo.

Ako je smjer rotacije netočan, zamijenite dvije faze.

Trzaj pri

puštanju

u rad

mOPREZ!Trzajpripuštanjuuradmožebitisnažan.Nedržiteručkupumpe

kadaprovjeravatesmjerrotacije.Buditesigurnidajepumpačvrstooslo-

njenaidasenemožeokretati.

cOPREZ!Promjenusmjeraokretanja na priključku koji nemauređajza

promjenufazemožeizvršitisamoovlaštenaosoba.

mOPREZ!Akojeaktiviranaunutarnjazaštitamotora,pumpaćesezausta-

vitialićeautomatskiponovnopočetisradomkadseohladi.

Servisiranje i održavanje

cOPREZ!Prijepočetkabilokakvograda,provjeritedajepumpaodspoje-

naizstrujnogkrugaidasenemoženapunitienergijom.

Redoviti pregled i preventivno održavanje će osigurati pouzdaniji rad. Pumpu treba pregledati

svakih šest mjeseci, ali češće ako radi u teškim uvjetima.

Za kompletan pregled pumpe, molimo da kontaktirate ovlaštenu ABS radionicu ili vašeg ABS

prodavača.

mOPREZ!

Akojekabeloštećen,uvijeksemorazamijeniti.

mOPREZ!Istrošenrotorčestoimaoštrerubove.Pazitedaseneporežete

na njima.

mOPREZ! U slučaju curenja unutra, kućište ulja može biti pod tlakom.

Prilikomskidanjačepa ulja, držitekomadtkanine iznad njega kakobi

spriječiliprskanje.

mOPREZ! J 205 - 604

Za sigurno polaganje pumpe ili dijela motora na stranu, moraju se kori-

stitidvijestropnedizalice.Kadjepumpailidiomotorapoložennastra-

nu,uvijek gaosigurajte klinovimasaobjestranekakobisespriječilo

kotrljanje.

Uređaji kojima je istekao vijek trajanja mogu se vratiti ABS-u ili se mogu

reciklirati u skladu s lokalnim propisima.

Proizvođač zadržava pravo izmjene konstrukcije i specifikacija.

Indítási és kezelési utasítások

Adattábla minta

Gyártási év

A tipus megnevezése

Fő teljesítmény

Inditás feszültsége/módja

Névleges áramerősség

Gyártó cime

Védettségifok

Fordulatszám

Teljesítményfelvétel

Teljesitmény

Frekvencia

Súly

Max. térfogatáram

Emelési magasság

Használat

A jelen inditási és kezelési utasitások a borítón meghatározott elektromos búvárszivaty-

tyúkra alkalmazhatók. A szivattyúkat koptatóközeget is tartalmazó viz szivattyúzására

tervezték.

cVESZÉLY!Aszivattyúttilosüzemeltetnirobbanékonyésgyúlékony

környezetbenvagygyúlékonyfolyadékokszivattyúzására.

A szivattyúk megfelelnek az EU gépészei utasitásainak. Lásd az adattáblát.

A gyártó kezeskedik azért, hogy az új szivattyú nem fog kibocsátani 70 dB(A) –nél erősebb

légáramlásizajt normál használat közben, sem teljes sem részbeni bemeritettség esetén.

mFIGYELMEZTETÉS!Aszivattyúttiloshasználni,harészbenszétvan

szedve.

cFIGYELMEZETÉS!Javasoljuk,hogyhasználjonföldzárlatvédelmire-

lét(FI-relé),haegyszemélymegérinthetiaszivattyútvagyaszivaty-

tyúzottfolyadékot.

Uszodákbanállandójelleggelbeépítettszivattyúkeseténkülönlegesszabályok

érvényesek.

A termék leirása

Korlátozások

Bemeritési mélység 20m/65 láb (J 5: 8 m/26 láb) –ig. A folyadék hőmérséklete: 40°C

(105°F)-ig.

Motor

Egy fázisu AC motor vagy 3 fázisu mókus-kalitkás indukciós 50 vagy 60 Hz-es motor.

Szintellenőrzés

Egyes szivattyúk úszókapcsolókkal lehetnek felszerelve automatikus szint ellenőrzés cél-

jából.

Motorvédelem

Egy fázisu szivattyúkba inditási és normál kondenzátor van beépitve. Beépitett motor véde-

lem érdekében a termál kontaktusok a motorban úgy vannak beszabályozva, hogy magas

hőmérsékletnél lekapcsolják a motort a hálózatról. Alternativ kapcsolásként a termál kon-

taktusokat külső motorvédelemre lehet kapcsolni.

Elektromoskábel

HO7RN-F vagy ezzel megegyező kábel. Ha a kábel hosszabb mint 20m, úgy figyelembe

kell venni a feszültség esést. Vegye figyelembe, hogy a szivattyúk különböző tipusú kábel-

lel és csatlakozóval szállíthatók.

Szállitás/tárolás

A szivattyút függőlegesen vagy vizszintesen is lehet szállitani és tárolni. Bizonyosodjon

meg arról, hogy a szivattyú le van -e rögzitve biztonságosan és hogy nem mozdulhat-e

el?

mFIGYELMEZETÉS! A szivattyú mindig biztos felületen kell hogy fel-

feküdjönúgy,hogyneboruljonfel.Ezérvényesazösszeskezelésre,

szállitásra,tesztelésreésbeszerelésre.

mFIGYELMEZETÉS! A szivattyút mindig az emelőfoggantyúnál fogva

emeljemeg–sohasemamotorkábelnélvagyatömlőnélfogva.

Vegyefigyelembe!Mindigvédjeavezetékvégetúgy,hogysemmifajtanedvesség

nehatoljonbeavezetékbe,máskülönbenavizbeszivároghatakészülékvégző-

désbevagyamotorbaavezetékenkeresztül.

Ha a szivattyút hosszabb ideig tárolják, úgy védje szennyeződés és hő ellen.

Hosszabb tárolási idő után a szivattyút le kell ellenőrizni és a járókereket kézzel meg

kell forgatni a szivattyú üzembe helyezése előtt. Különös körültekintéssel ellenőrizze a

tömitéseket és a vezetékvégeket.

Beszerelés

Biztonságiintézkedések

A szerviz és a beszerelés ideje alatti balesetek kockázatának csökkentése érdekében le-

gyen végtelenül óvatos és tartsa észben a villamos balesetek kockázatát.

mVIGYÁZAT!Azemelőrögzitőtmindigúgykellmegtervezni,hogymeg-

feleljenaszivattyúsúlyának.Lásda“termékleirása”felyezetet.

Aszivattyúbeszerelése

A vezetékezést úgy kell , hogy a vezeték se ne gubancolódjon össze se ne szoruljon meg.

Kösse be a vezetéket. Csatlakoztassa az elvezetőcsövet. A tömlőket, csatlakozókat és

szelepeket a szivattyú emelési magasságának megfelelően kell megválasztani.

Helyezze a szivattyút biztos felületre, amely megakadályozza a szivattyú felborulá-

sát vagy elsüllyedését. A szivattyút fel is lehet függeszteni kevéssé a fenék fölé az

emelőfoggantyúnál fogva.

Elektromos csatlakozások

A szivattyút a az áradási szint felett elhelyezett csatlakozó pontokhoz vagy vezérléshez

kell csatlakoztatni.

cVIGYÁZAT!Azösszesvillamoskészüléketmindiglekellföldelni.Ez

érvényesmindaszivattyúramindazösszesmegfigyelőberendezés-

re.

cVIGYÁZAT!Avillamoscsatlakoztatásmegkellhogyfeleljenanemzet-

köziéshelyielőirásoknak.

Ellenőrizze, hogy a hálozati feszültség, frekvencia, a kezdőfelszerelés és az inditás módja

megegyezik –e a motor adattábláján feltüntetett adatokkal.

FIGYELEM. A 400 V-ra tervezett szivattyú 380-415 V közötti terjedelemben használható. A

230 V-ra tervezett szivattyú 220-245 V közötti tartományban használható.

Azállórészésamotorvezetőinekcsatlakoztatása.

Ha a szivattyú csatlakozó dugó nélkül szerelt, úgy csatlakoztassa a szivattyút az érvényben

levő huzalozási rajznak megfelelően. A kapcsolási rajzok a szervizkönyvben találhatók.

A szivattyú kábeleinek jelölése: L1, L2, L3 = fázisok jelölése direkt indítás esetén / U1, V1,

W1, U2, V2, W2 = állórész jelölése csillag-delta indítás esetén / F0, F1, F3, F4 = hőérzékelő

jelölése / D1, D2 = beázás érzékelő jelölése, külső reléhez kell csatlakoztatni / GC = föl-

delés ellenőrző jelölés

A villamos bekötést le kell hogy ellenőrizze egy erre feljogositott villanyszerelő.

Üzemeltetés

Inditáselőtt:

Ellenőrizze a szivattyú forgási irányát (lásd a raj-

zot). Az inditás pillanatában a szivattyú felülről

nézve óramutató járásával ellentétes irányban

fog megrándulni.

Hogy ha a forgásirány hibás, úgy cseréljen fel

két fázist.

Kezdő

rándulás

mVIGYÁZAT! A kezdő rándulás erőteljes lehet.Ne fogja a szivattyú

foggantyúját a forgásirány ellenőrzése közben. Bizonyosodjon meg

arról,hogyaszivattyúszorosanrögzitvevanéshogynemfordulhat

–e el.

cVIGYÁZAT! A forgásirány megváltoztatását a a csatlakozódugón,

amelyheznincsfázisfelcserélésikészülék,csakerrefeljogosultsze-

mélyvégezhetiel.

mVIGYÁZAT!Hogyhaabeépitettmotorvédelemkiold,úgyaszivattyú

leálldeautomatikusanújraelindulmikorlehült.

Szervizelés és karbantartás

cVIGYÁZAT! Bármilyen nemü munka megkezdése előtt ellenőrizze,

hogyaszivattyúelvan-eszigetelveahálózattóléshogynemkerülhet

-eáramalá.

Rendszeres vizsgálat és megelőző karbantartás biztositani fogja a megbizhatóbb műkö-

dést. A szivattyút 6 havonként meg kell vizsgálni, azonban ennél gyakrabban, hogy ha a

munkakörülmények nehezek.

A szivattyú generáljavitása érdekében kérem, vegye fel a kapcsolatot egy illetékes ABS

szervizzel vagy az Önt ellátó ABS kereskedővel.

mVIGYÁZAT!

Avezetéketmindigkikellcserélnihamegvansérülve.

mKopott járókeréknek gyakran éles a széle. Vigyázzon, hogy meg ne

vágjamagátvele.

mVIGYÁZAT!Belsőszivárgáseseténazolajházbantúlnyomáskeletkez-

het. Az olajdugó eltávolitásakor tömitse a nyilást rongydarabbal az

olajfröccsenésmegelőzésére.

mVIGYÁZAT! J 205 - 604

Kétfelsődarutkellhasználniaszivattyúvagyamotorszakaszoldalra

való biztos fektetéséhez. Hogy ha a szivattyú vagy a motorszakasz

lelettfektetveazoldalára,úgymindigékeljekiaztmindkétoldalról,

hogymegelőzzeannakelgurulását.

Élettartamuk végén az egységeket juttassa vissza az ABS-hez, vagy hasz-

nosítsa őket újra a helyi szabályozásoknak megfelelően.

A gyártó fenntartja magának a jogot a kivitelezés és a műszaki sajátosságok módositására.

Užvedimo ir naudojimo instrukcijos

Parametrų lentelės pavyzdys

Pagaminimo metai

Nurodomas tipas

Maitinimas

Įtampa/užvedimo būdas

Nominali srovė

Gamintojas, adresas

Apsaugos laipsnis

Sukimosi greitis

Serijos numeris

Nominali galia

Dažnis

Svoris

Maks. srautas

Tiekimo galvutė

Taikymas

Šios užvedimo ir naudojimo instrukcijos taikomos elektriniams povandeniniams siurbliams

ir pateikiamos ant siurblių dangčio. Siurbliai skirti pumpuoti vandeniui su abrazyvinėmis

dalelėmis.

cPAVOJUS!Siurblionegalimanaudotišaliasprogiųardegiųmedžiagų,

arpumpuotidegiųskysčių.

Siurbliai atitinka ES Mašinų direktyvą. Žr. parametrų lentelę.

Gamintojas garantuoja, kad naujo siurblio triukšmo lygis neviršys 70 dB(A) įprasto naudoji-

mo metu, kai jis visiškai ar šiek tiek panardintas į vandenį.

mDĖMESIO!

Siurblio negalima jungti, jei jis buvo išmontuotas.

cDĖMESIO! Jei žmogus turi sąlytį su siurbliu arba pumpuojama me-

džiaga, rekomenduojama naudotiįžeminimonuotėkioaptiktuvą(lie-

kamosiossrovėsprietaisą–RCD).

Nuolatineiįrangaibaseinuosetaikomispecialūsreikalavimai.

Prietaiso aprašymas

Apribojimai

Panardinimo gylis: iki 20 m/65 pėdos (J 5: 8 m/26 pėdos). Skysčio temperatūra: iki 40°C

(105°F).

Variklis

Vienos fazės AC variklis arba trijų fazių elektrinis indukcinis variklis su trumpai jungtu ro-

toriumi, 50 ar 60 Hz.

Lygiokontrolė

Kai kuriuose siurbliuose įmontuotas plūdinis jungiklis, automatiškai kontroliuojantis lygį.

Variklio apsauga

Vienos fazės siurbliuose yra sumontuotas užvedimo ir veikimo kondensatorius. Kad būtų

apsaugotas variklis viduje, terminiai kontaktai išjungia maitinimą, kai variklis per daug

įkaista. Be to, terminius kontaktus galima prijungti ir prie variklio išorės apsaugos.

Elektros kabelis

HO7RN-F ar panašus kabelis. Jei kabelis ilgesnis nei 20 m, gali sumažėti įtampa. Įsidėmė-

kite, kad siurbliai gali būti tiekiami su įvairiais kabeliais ir skirti įvairioms jungtims.

Priežiūra

Siurblį galima pervežti ir laikyti tiek vertikaliai, tiek horizontaliai. Įsitikinkite, ar jis gerai įtvir-

tintas ir nerieda.

mDĖMESIO!Siurblysvisadaturibūtianttvirtopaviršiaus,kadneapvirs-

tų.Šisnurodymastaikomaspriežiūrai,transportavimui,tikrinimuiir

montavimui.

mDĖMESIO!Visadakelkitesiurblįužkėlimorankenos–jokiubūdune-

kelkiteužkabelioaržarnos.

ĮSIDĖMĖKITE!Visadasaugokitekabeliogalą,kadjokieteršalainepatektųįkabe-

lį.Kitaipvanduogaliperkabelįprasiskverbtiįįvadųsekcijąarbaįvariklį.

Jei siurblys neeksploatuojamas ilgesnį laiką, apsaugokite jį nuo teršalų ir karščio.

Po ilgesnės pertraukos patikrinkite siurblį ir prieš naudodami pasukite sparnuotę ranka.

Ypač atidžiai patikrinkite tarpiklius ir kabelio įvadą.

Montavimas

Saugospriemonės

Jei norite sumažinti nelaimingų atsitikimų riziką atliekant siurblio priežiūrą ar montavimą,

būkite labai atsargūs ir prisiminkite trumpojo jungimo pavojų.

mDĖMESIO!Kėlimoįrenginysvisadaturibūtipritaikytassiurbliosvo-

riui.Žr.skyrelį„Prietaisoaprašymas“.

Siurblio montavimas

Nutieskite kabelius taip, kad jie nebūtų sulenkti ar suspausti.

Prijunkite kabelį. Prijunkite tiekimo vamzdį. Žarnos, vamzdžiai ir vožtuvai turi būti parinkti

tokie, kad tiktų siurblio tiekimo galvutei.

Padėkite siurblį ant tvirto paviršiaus, kad siurblys nenuvirstų ar neįsmigtų į žemę. Siurblį

galima prilaikyti už kėlimo rankenos šiek tiek virš siurblio dugno.

Elektros jungtys

Siurblį reikia prijungti prie įvadų arba užvedimo prietaisą reikia sumontuoti tokiame aukš-

tyje, kur jo nepasiektų vanduo.

cDĖMESIO!Visaelektrosįrangaturibūtiįžeminta.Šisreikalavimastai-

komastieksiurbliui,tiekbetkokiamvaldymoįrenginiui.

cDĖMESIO!Elektrosinstaliacijaturiatitiktinacionaliniusirvietosnu-

rodymus.

Patikrinkite, ar svarbiausi dalykai: įtampa, dažnis, užvedimo prietaisas ir užvedimo būdas

atitinka informaciją, pateiktą variklio parametrų lentelėje.

P.S. Siurblį, skirtą 400 V įtampai, galima naudoti 380-415 V diapazone. Siurblį, skirtą 230

V įtampai, galima naudoti 220-245 V diapazone.

Statoriausirvarikliolaidųjungimas

Jei siurblys neturi jungties, prijunkite laidus remdamiesi galiojančia laidų jungimo schema.

Elektros schemos pateiktos dirbtuvių instrukcijoje.

Kabelių žymos ant siurblių kabelių:

L1, L2, L3 = žymi fazę D.O.L paleidimui / U1, V1, W1, U2, V2, W2 = žymi statorių „star-delta“

paleidimui / F0, F1, F3, F4 = žymi šilumos jutiklį / D1, D2 = žymi nuotėkio jutiklį; turi būti

prijungtas prie išorinės relės / GC = žymi įžeminimo patikrą

Elektros instaliaciją turi patikrinti įgaliotas elektrikas.

Naudojimas

Priešužvedant:

Patikrinkite siurblio sukimosi kryptį (žr.

iliustraciją). Užvedimo metu siurblys trūktelės

prieš laikrodžio rodyklę (žiūrint iš viršaus).

Jei sukimosi kryptis neteisinga, sukeiskite dvi

fazes.

Užvedimo

trūktelėjimass

mDĖMESIO!Užvedimotrūktelėjimasbūnastiprus.Nelaikykitesiurblio

užrankenos,kaitikrinatesukimosikryptį.Įsitikinkite,arsiurblystvir-

tai atremtas ir negali suktis.

cDĖMESIO!Tikkvalifikuotasasmuogalipakeistisukimosikryptįįren-

ginyje,kuriamenėrafaziųsukeitimoprietaiso.

mDĖMESIO!Jeivarikliovidausapsaugaišsijungė,siurblyssustos,bet

atvėsęsvėlautomatiškaiužsives.

Techninė priežiūra ir aptarnavi-

mas

cDĖMESIO!Priešpradėdamipriežiūrąpatikrinkite,arsiurblysatjung-

tas nuo elektros tinklo.

Nuolatinis patikrinimas ir išankstinė techninė priežiūra užtikrins patikimesnį siurblio veiki-

mą. Siurblį reikia tikrinti kas šešis mėnesius, bet jei jis eksploatuojamas sunkiomis sąlygo-

mis, reikia tikrinti dažniau.

Jei norite atlikti siurblio kapitalinį remontą, kreipkitės į įgaliotą ABS specializuotą parduo-

tuvę ar savo ABS tiekėją.

mDĖMESIO!

Jeikabelispažeistas,jįvisadareikiapakeisti.

mDĖMESIO!Susidėvėjusiossparnuotėskraštaidažnaiaštrūs.

Saugokitės,kadneįsipjautumėte.

mDĖMESIO!Jeiįvykstavidinisnuotėkis,alyvoskarteryjegalisusidary-

tiaukštasslėgis.Kaisukatekarteriokamštį,uždėkiteantjomedžia-

gosskiautę,kadneapsitaškytumėtealyva.

mDĖMESIO!J205-604

Jeinoriteatsargiaipaguldytiantšonosiurblįarjovariklį,reikiasiurblį

keltiužabiejųgalų.Kaisiurblysarvariklispaguldytiantšono,visada

apsaugokitejuospleištaisišabiejųpusių,kadnenuriedėtų.

Nebenaudojamus prietaisus galima grąžinti į ABS arba perdirbti laikantis

vietos taisyklių.

Gamintojas pasilieka teisę keisti konstrukciją ir techninius parametrus.

This manual suits for next models

Table of contents

Languages:

Other ABS Water Pump manuals

ABS

ABS AFP 0831S User manual

ABS

ABS XFP series Assembly instructions

ABS

ABS 100 User manual

ABS

ABS Coronada 250 Owner's manual

ABS

ABS Sanisett User manual

ABS

ABS Piranha S10/4W-50 User manual

ABS

ABS Nirolift User manual

ABS

ABS AS 0530 User manual

Popular Water Pump manuals by other brands

Zoeller

Zoeller ProPak 507 installation instructions

Stihl

Stihl WP 230 instruction manual

Wilo

Wilo IP-Z 25/2 Installation and operating instructions

Wilo

Wilo Yonos MAXO Installation and operating instructions

Crane

Crane Barnes SGV 2 HP Installation and operation manual

AND

AND LCCD20 Series instruction manual

Grundfos

Grundfos SE1 50 Installation and operating instructions

DH Instruments

DH Instruments VACUUM PUMP KIT FOR MOLBLOC-S instruction sheet

SFA

SFA SANICOM 2 installation instructions

Unitec

Unitec 10942 instruction manual

Orion

Orion 22206 manual

Knauer

Knauer Azura V6840 user manual

Powermate

Powermate PP0100363 owner's manual

Franklin Electric

Franklin Electric Little Giant 5-APCP instructions

Speck

Speck P30 quick start guide

Wilo

Wilo TM Series Installation and operating instructions

Eaton

Eaton Vickers PVH57C-RF-2S-11-C25V-31 Technical data

Parkside

Parkside PBZS 5 A1 Original instructions

ABS J Series How to use

Popular Water Pump manuals by other brands
