ABS Nirolift User manual

15975190 GB/DE/FR/IT/ES/SE/SF/NO/PT/PL 08/05
(GB) Installation and operating instructions Page 3
(DE) Einbau- und Betriebsanweisung Seite 4
(FR) Montage et instructions de service Page 5
(IT) Installazione e Istruzioni per l’uso Pagina 6
(ES) Instrucciones de Instalación y Funcionamiento Página 7
(SE) Installations- och skötselinstruktion Sida 8
(SF) Asennus- ja käyttöohjeet Sivu 9
(NO) Installasjons- og driftsveiledning for Side 10
(PT) Instruções de instalação e operação Página 11
(PL) Instrukcja obsługi i montażu Strona 12
ABS LIFTING STATION
ABS FERTIGSCHÄCHTE
STATION DE RELEVAGE ABS
SERBATOI AUTOMATICI DI POMPAGGIO ABS
ABS ESTACIONES ELEVADORAS
ABS Minipumpstation
ABS Pienpumppaamo
ABS LØFTESTASJON
ESTAÇÕES ELEVATÓRIAS ABS
Minipompownia ścieków ABS
NIROLIFT SANISETT
1 & 2

1
NIROLIFT
Fig. 1

2
SANISETT
Fig. 2
Fig. 3 Fig. 4
Fig. 5 Fig. 6

3
Waste Water
See local regulations for sewage pumping.
Technical Data
•Pumps of the ROBUSTA and MF Series can be used in the SANISETT/NIROLIFT.
•Pump data and safety details are given in the instruction manual supplied with the pump.
•See control unit for data and safety details.
•Kit installation details are given in the leaflet supplied with the kit.
Installation and dimensions of the NIROLIFT/SANISETT (in mm)

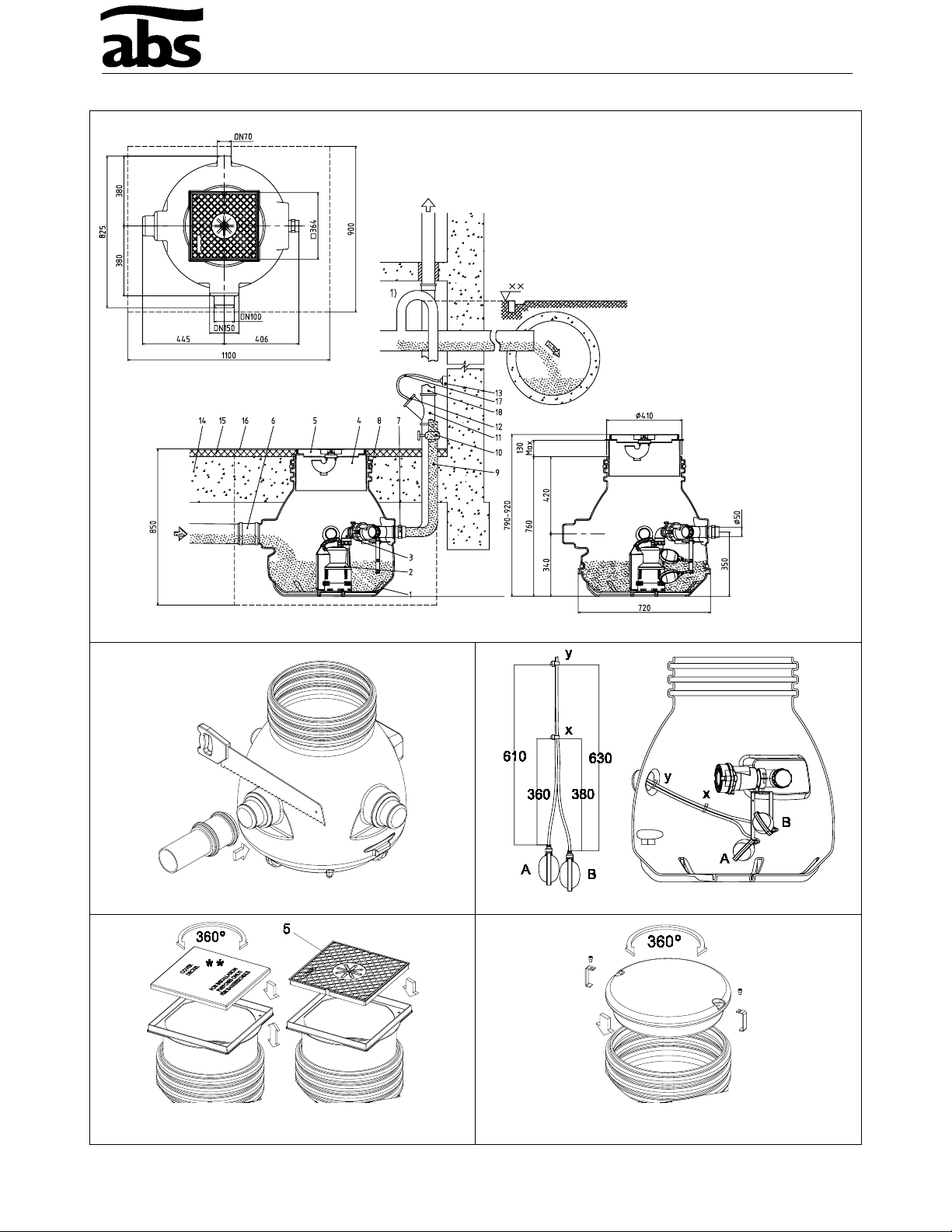

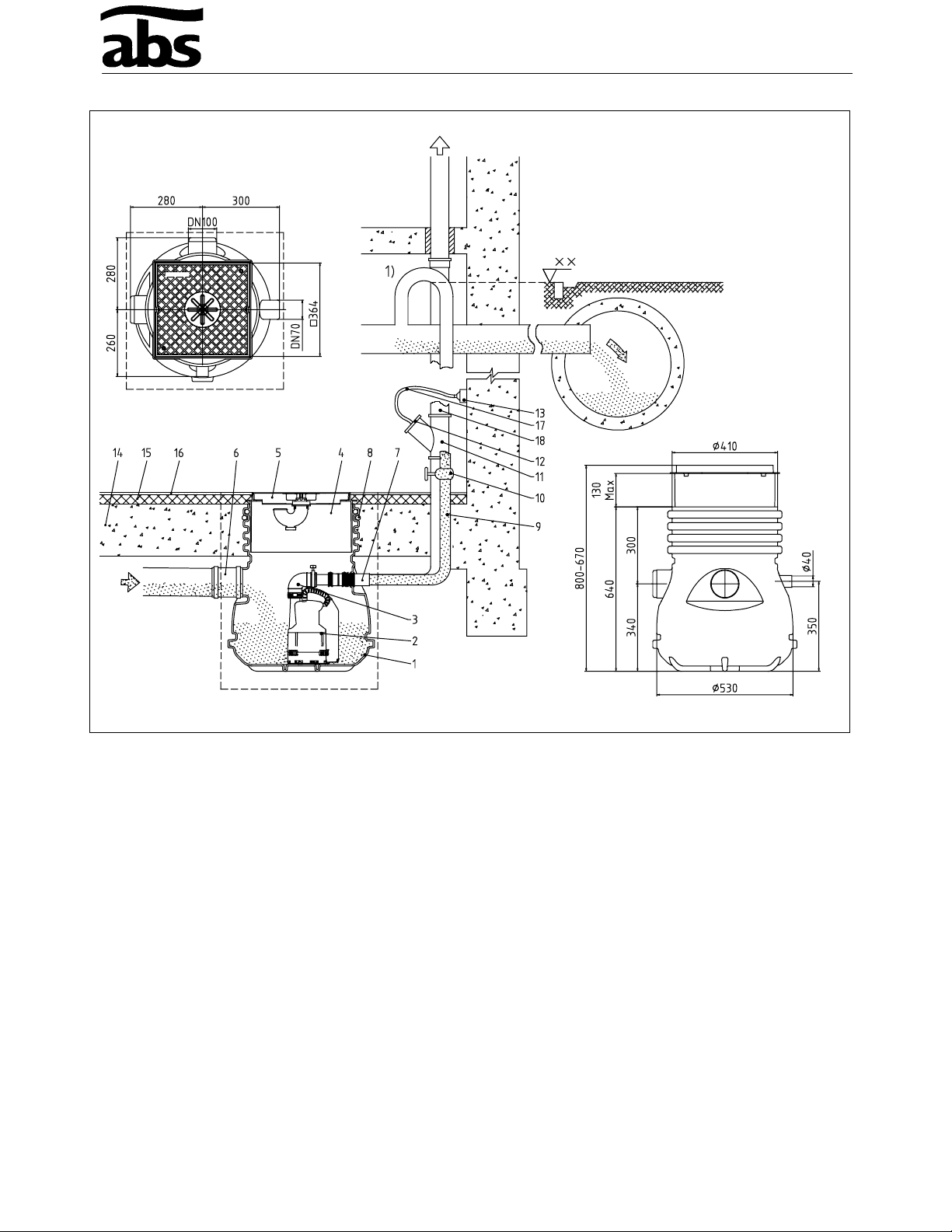

•Installation and dimensions of the NIROLIFT/SANISETT, see Fig. 1,2,3,4,5,6
1 Synthetic tank 12 Cable inlet, odour-tight
2 Waste-water pump ROBUSTA (not supplied with tank must be
ordered separately)
13 Socket
3 Bend (Accessory) 14 Concrete
4 Upper fitting (adjustable 360°) 15 Screed
5 Cover plate with floor run-off and odour lock (only suitable for foot
traffic).
16 Floor tiles
6 Two inlet ports DN 100/150 17 Motor connection cable
7 Discharge line for connection 50 mm P.V.C pipe 18 Branch pipe (T-piece)
8 Seal to finished floor xx Sewer back wash level
9 Discharge line. 1) Anti-siphon loop
10 Shut-off valve (Accessory) --- Approximate excavation dimensions
11 Vent/cable pipe DN 70, lead to above roof level * Cable ties
** Installation cover (on completion replaced by 5)
•Opening of the inlet ports, see Fig. 3
•Fitting and adjustment of the ABS float switch KS, see Fig. 4
•Mounting of the upper fitting, see Fig. 5
•Mounting of the above ground upper lid, see Fig. 6
We reserve the right to make alterations in the furtherance of technical development.
Installation, Maintenance and Service by
ABS Production Wexford Ltd., Clonard Road, Wexford, Ireland. Telephone [phone]. Fax [phone]
www.absgroup.com

4
Allgemeines
Verwendungszweck
Der SANISETT mit ABS-Tauchmotorpumpe dient der Gebäude- und Grundstück-entwässerung
unterhalb der Rückstauebene bei fäkalienfreiem1) Abwasser nach DIN EN 12056.
Nach den Vorschriften für abwassertechnische Anlagen dürfen mit
dieser Hebeanlage keine Fäkalien1), keine brennbaren oder explosive
Medien gesammelt werden bzw. gefördert werden.
1)Außerhalb des Einflultbereiches der DIN/EN 12056 kann auch, bei Einsatz geeigneter
Tauchmotorpumpen, fäkalhaltiges Abwasser gefördert werden.
Technische Daten
•Im NIROLIFT/SANISETT sind Pumpen der Baureihen ROBUSTA und MF einsetzbar.
•Pumpendaten und Sicherheitsanweisungen sind der Bedienungsanleitung Pumpen zu
entnehmen.
•Für Schalt- und Steueranlagen sind die entsprechenden Hinweise zu beachten.
•Das Druckleitungs – Anschlußset gehört nicht zum Lieferumfang.
Einbau- und Baumaße NIROLIFT/SANISETT (in mm)
•Einbau- und Baumaße NIROLIFT/SANISETT, Siehe Fig. 1,2,3,4,5,6
1 Synthetik-Behälter 12 Kabeldurchführung, geruchdicht
2 Schmutzwasserpumpe ROBUSTA (Zubehör) 13 Steckdose (Bauseits)
3 Krümmer (Zubehör) 14 Beton (Bauseits)
4 Aufsatzstück (drehbar 360°) 15 Mörtelbett/Estrich (Bauseits)
5 Abdeckplatte mit Bodenablauf und Geruchverschluß.
(Achtung der Kunststoffdeckel ist nur begehbar, keiner grossen
Belastung aussetzen )
16 Bodenfliesen (Bauseits)
6 Zwei Zulaufstutzen DN 100/150 17 Motoranschlußkabel
7 Druckleitungsanschluß für PVC Rohr 50 mm 18 Abzweig (T-Stück]
8 Abdichtung zum Fertigboden xx Rückstauebene
9 Druckleitung ((Bauseits) 1) Rückstauschleife
10 Absperrschieber (Zubehör) --- Richtmasse für den Schachtaushub
11 Entlüftungs-/Kabelrohr DN 70, bis über Dach führen (Bauseits) * Bandverschluß
** nach Fertigstellung ersetzt durch Pos.5
•Öffnen der Sammelbehälterzuläufe, Siehe Fig. 3
•Einbau und Einstellung der Kugelschwimmschalter KS, Siehe Fig. 4
•Montage das Aufsatzstückes, Siehe Fig. 5
•Montage oberer Deckel der Überflur Version, Siehe Fig. 6
Änderungen im Sinne der technischen Weiterentwicklung vorbehalten!
ABS Kundendienststützpunkte
PLZ Straße Ort Telefon Fax
13403 Berlin Großkopfstr. 5 Berlin 0 30/84 38 92 11 84 38 92 72
53797 Rhein-Ruhr Scheiderhöher Str. 30 Lohmar 0 22 46/1 32 59 1 33 57
64404 Hessen-Rheinland-Pfalz Darmstädter Str. 9-11 Bickenbach 0 62 57/99 14 37 99 26 54
70567 Baden-Württemberg Plieninger Str. 53 Stuttgart-Möhringen 07 11/6 78 03 70 6 78 03 79
85604 Bayern Ismaninger Str. 7b Aschheim 0 89/8 12 60 51 8 13 11 07

Eine zentrale Störungs-Hinweis-Annahme ist rund um die Uhr unter der Telefonnummer 0 22 46 / 1 34 60 eingerichtet
ABS Deutschland Lohmar GmbH • D-53797 Lohmar • Tel. Int.+49.2246.13-0 • Telefax+49.2246.13-200
www.absgroup.com
[e-mail]

5
Eaux Usées
Voir les normes locales pour le pompage des eaux d’égout.
Données Techniques
•Les pompes de la ROBUSTA et des Séries MF peuvent être utilisées dans les
SANISETT/NIROLIFT.
•Les informations concernant la pompe ainsi que les consignes de sécurité sont énumérées
dans le manuel d’instruction fourni avec la pompe.
•Voir l’unité de contrôle pour les détails et les consignes de sécurité.
•Vous trouverez les informations concernant de Kit d’installation dans le mode d’emploi fourni
avec le kit.
Installation et dimensions des NIROLIFT/SANISETT (en mm)
•Installation et dimensions des NIROLIFT/SANISETT, voir Fig. 1,2,3,4,5,6
1 Cuve synthétique 12 Passage câble, étanche aux odeurs
2 Pompe de drainage ROBUSTA (non fournie avec la cuve, doit être
commandée séparément)
13 douille
3 Siphon (Accessoire) 14 Béton
4 Montage supérieur (ajustable à 360°) 15 Rallonge
5 Couvercle avec récupération des eaux de ruissellement et siphon
anti-odeur (ne convient que pour les passages à pied).
16 Carrelage
6 Deux orifices d’arrivée DN 100/150 17 Câble de connexion moteur
7 Tuyauterie de refoulement pour une connexion 50 mm tuyauterie
P.V.C
18 Prise de courant (pièce en T)
8 Joint xx Egout
9 Tuyauterie de refoulement. 1) Boucle anti-siphon au dessus du niveau des égouts
10 Vanne d’isolation (Accessoire) --- Dimensions approximatives de la profondeur
11 Passage câble DN 70 et aération conduite au-dessus du toit. * joint
** Couvercle d’installation (remplacé par 5 d’ici peu)
•Ouverture des orifices d’arrivée, voir Fig. 3
•Ajustements de l’interrupteur flottant KS d’ABS, voir Fig. 4
•Montage des accessoires du dessus, voir Fig. 5
•Montage couvercle supérieur sous terre, voir Fig. 6
Nous nous réservons le droit d’opérer des modifications compte tenu des évolutions technologiques.
Installation, Maintenance et Service par
ABS FRANCE • 26, Allée du Plateau • 93250 Villemomble • Tel. [phone] • Telecopie 01.48.54.42.82
www.absgroup.com

6
Acque reflue
Osservare le normative locali per il pompaggio delle acque reflue.
Dati tecnici
•Nel SANISETT/NIROLIFT possono essere impiegate pompe della serie ROBUSTA ed MF.
•I dati delle pompe e le prescrizioni di sicurezza sono contenute nel manuale d’uso e
installazione fornito con le pompe stesse.
•Per i dati e le prescrizioni di sicurezza del quadro elettrico attenersi alla documentazione dello
stesso.
•I dettagli del Kit d’installazione sono rilevabili dal depliant fornito con il kit.
Installazione e dimensioni del NIROLIFT/SANISETT (in mm)
•Installazione e dimensioni del NIROLIFT/SANISETT, vedi Fig. 1,2,3,4,5,6
1 Serbatoio in materiale sintetico 12 Ingresso cavo, antiodore
2 Elettropompa ROBUSTA per acque sporche (non fornita col
serbatoio, deve essere ordinata a parte)
13 Presa a parete
3 Gomito (accessorio) 14 Calcestruzzo
4 Pezzo superiore (ruotabile di 360°) 15 Letto di finitura del calcestruzzo
5 Chiusino con caditoia per pavimento e chiusura antiodore (adatto
esclusivamente per traffico pedonale)
16 Mattonelle di pavimentazione
6 Due ingressi DN 100/150 17 Cavo di collegamento del motore
7 Collegamento mandata per tubo in PVC da 50 mm 18 Tronchetto di tubo con derivazione (pezzo a “T”)
8 Guarnizione per pavimento finito xx Livello di rigurgito della fognatura
9 Tubazione di mandata 1) Sifone antirigurgito
10 Saracinesca (accessorio) --- Dimensioni approssimative di scavo
11 Tubo d’aerazione e passaggio cavo DN70, da portare sopra il tetto * Fascette ferma cavo
** Coperchio provvisorio per installazione (dopo
completamento, sostituito da 5)
•Apertura dei bocchettoni d’ingresso, vedi Fig. 3
•Montaggio e regolazione dell’interruttore di livello a galleggiante ABS KS, vedi Fig. 4
•Montaggio del pezzo superiore, vedi Fig. 5
•Montaggio del coperchio superiore (solo per SANISETT in versione per installazione a
pavimento), vedi Fig. 6
Con riserva di variazioni tecniche e costruttive senza preavviso.
Installazione, Manutenzione e Assistenza eseguita da:
ABS Italia S.r.l., Via del Lavoro 87 - Casalecchio di Reno (BO). Tel. [phone] - Fax [phone]
www.absgroup.com

7
Agua residual
Consultar la normativa local para el bombeo de aguas residuales.
Datos técnicos
•Las bombas de las series ROBUSTA y MF pueden utilizarse en los depósitos
SANISETT/NIROLIFT.
•Los datos de cada bomba y la información sobre seguridad se facilitan en el manual de
instrucciones que se suministra con la bomba.
•Ver unidad de control para más información.
•La información sobre los kits de instalación se facilita en el catálogo que acompaña cada kit.
Instalación y dimensiones de NIROLIFT/SANISETT (en mm)
•Instalación y dimensiones de NIROLIFT/SANISETT, ver Fig. 1,2,3,4,5,6
1 Depósito sintético 12 Entrada de cable estanca
2 Bomba para aguas residuales ROBUSTA (no incluida en el
depósito, debe pedirse por separado)
13 Enchufe
3 Codo (accesorio) 14 Hormigón
4 Arqueta (ajustable 360°) 15 Mortero
5 Tapa con rejilla para desagüe y cierre anti-olores (sólo para tráfico
peatonal)
16 Losetas
6 Dos entradas DN 100/150 17 Cable de conexión del motor
7 Tubería de descarga para conexión tubería PVC 50 mm 18 Tubo bifurcado (pieza Y)
8 Junta de dilatación xx Nivel de retroceso
9 Tubería de descarga 1) Codo anti-retorno
10 Válvula de cierre (accesorio) --- Dimensiones de excavación aproximadas
11 Conducto de ventilación/cable DN 70, por encima del nivel del
techo
* Bridas cable
** Tapa de instalación (al terminar sustituir por la 5)
•Apertura de las conexiones de entrada, ver Fig. 3
•Colocación y ajuste del ABS regulador de nivel KS, ver Fig. 4
•Montaje del elemento superior, ver Fig. 5
•Montaje de la tapa para instalación por encima del suelo, ver Fig. 6
Nos reservamos el derecho de realizar modificaciones en beneficio del desarrollo tecnológico.
Installation, Maintenance and Service by
ABS Production Wexford Ltd., Clonard Road, Wexford, Ireland. Telephone [phone]. Fax [phone]
www.absgroup.com

8
Avloppsvatten
Se lokala bestämmelser för avloppspumpning.
Tekniska data
•ROBUSTA och MF pumpar kan användas i SANISETT/NIROLIFT.
•Pumpdata och säkerhetsinstruktioner ges i instruktionsmanualen som levereras med pumpen.
•Se kontrollenhet för pumpdata och säkerhetsinstruktioner.
•Installationsanvisningar ges i bifogat blad.
Måttangivelser i mm
•Installation och måttangivelser för NIROLIFT/SANISETT, se Fig. 1,2,3,4,5,6
1 Polyetentank 12 Kabelgenomföring, odörtät
2 Avloppsvattenpump ROBUSTA (levereras ej med tanken måste
beställas separat)
13 Jordat uttag
3 Krök med backventil (Tillbehör) 14 Betong
4 Toppanslutning (justerbar 360°) 15 Ingjutning
5 Brunnslock med golvbrunn och vattenlås
Locket kan är inte för körbar beteckning
16 Golvklinkers
6 Två inloppsportar DN 100/150 17 Motorkabel
7 Tryckledning avsedd för 50 mm PVC rör 18 Grenrör (T-koppling)
8 Tätning mot golv xx Återflödesnivå
9 Tryckledning 1) Lyra med basen ovanför återflödesnivån
10 Avstängningsventil (Tillbehör) --- Ungefärlig utgrävnings dimension
11 Avluftnings-/kabelgång DN 70, ovanför taknivå * Kabelknut
** Installationslock (ersätts av pos 5 vid färdigt
utförande)
•Öppnande av inloppsportar, se Fig. 3
•Montering och justering av ABS nivåvippa KS, se Fig. 4
•Montering av de övre tillbehören, se Fig. 5
•Montering av lock, vid montage då golvbrunn inte erfodras, se Fig. 6
Vi förbehåller oss rätten att utföra ändringar till följd av teknisk utveckling.
Installation, Underhåll och Service av
ABS Production Wexford Ltd., Clonard Road, Wexford, Irland. Telefon [phone]. Fax [phone]
www.absgroup.com

9
Jätevesi
Tutustu paikallisiin säännöksiin jäteveden pumppauksessa.
Tekniset tiedot
•ROBUSTA ja MF sarjan pumppuja voidaan käyttää SANISETT/NIROLIFT pumpaamoissa.
•Pumpun tekniset tiedot ja turvaohjeet ovat pumpun mukana toimitetussa käyttöohjeessa.
•Tutustu säätökeskuksen teknisiintietoihin ja turvaohjeisiin.
•Asennus-sarjan ohjeet toimitetaan sarjan mukana.
NIROLIFT/SANISETT osaluettelo ja mitat (mm)
•NIROLIFT/SANISETT, osaluettelo ja mitat , katso kuvat Fig.1,2,3,4,5,6
1 Synteettinen muovi tankki 12 Johdon sisääntulo, hajutiivis.
2 Perusvesi pumppu ROBUSTA (tilattava erikseen) 13 Pistoke (Schuko)
3 Kulmayhde (Tarvike) 14 Betoni
4 Kaulus (säädettävä 360°) 15 Tasoite / kosteussulku
5 Kansi ja hajulukko (kestää vain ihmisen painoin). 16 Lattiapinnoite
6 Kaksi tuloyhdettä DN 100/150 17 Kaapeli
7 Liitin 50 mm P.V.C pipe 18 Putki (T-yhde)
8 Tiiviste xx johda vedet normaalin padotuskorkeuden yläpuolelle
9 Paineyhde. 1) Pudoltusmutka
10 Sulkuventtiili (Tarvike) --- Padotuskorkeus
11 Tuuletus-/kaapelin suojaputki DN 70, johdettava katon yläpuolelle. * Kaapelin pidikkeet
** Asennuskansi (Käytössä korvataan 5)
•Tuloyhteiden avaus, katso kuva 3
•Kelluvan ABS KS pintakytkimen asennus ja säätö, katso kuva 4
•Yläkannen asennus, katso kuva 5
•Asennuskannen poisto, ktso kuva 6
ABS pidättää oikeuden muuttaa teknisen kehityksen myötä muutuvia teknisiä tietoja.
Asennus, Ylläpito ja Huolto
ABS Production Wexford Ltd., Clonard Road, Wexford, Ireland. Puhelin (053) 63200. Fax [phone]
www.absgroup.com

10
Avløpsvann
Se lokale forskrifter for pumping av kloakk.
Tekniske data
•Pumpene i ROBUSTA- og MF-serien kan brukes i SANISETT/NIROLIFT.
•Pumpedata og sikkerhetsinformasjon er oppgitt i driftsveiledningen som leveres sammen med
pumpen.
•Se styreenheten for data og sikkerhetsinformasjon.
•Monteringsinformasjon for sett er gitt i heftet som leveres sammen med settet.
Montering og mål for NIROLIFT/SANISETT (i mm)
•Montering og mål for NIROLIFT/SANISETT, se fig. 1,2,3,4,5,6
1 Syntetisk tank 12 Kabelinnføring, lukttett
2 Avløpsvannpumpe ROBUSTA (ikke levert med tank som må
bestilles separat)
13 Sokkel
3 Bend (tilbehør) 14 Betong
4 Øvre kobling (justerbar 360°) 15 Sil
5 Dekselplate med gulvavrenning og luktlås (kun egnet for fottrafikk). 16 Gulvfliser
6 To inntaksåpninger DN 100/150 17 Motortilkoblingskabel
7 Utløpsrør for tilkobling til 50 mm P.V.C-rør 18 Grenrør (T-stykke)
8 Forsegles til ferdig gulv xx Kloak tilbakeløpsnivå
9 Utløpsrør 1) Anti-sifongsløyfe
10 Sluseventil for stenging (tilbehør) --- Omtrentlige utgravingsmål
11 Lufting/kabelrør DN 70, føres over tak * Kabelfester
** Montasjedeksel (erstattes av 5 ved fullføring)
•Åpning av inntaksåpninger, se fig. 3
•Montering og justering av ABS flottørbryter KS, se fig. 4
•Montering av øvre kobling, se fig. 5
•Montering av over bakken øvre deksel, se fig. 6
Vi forbeholder oss retten til å foreta endringer i forbindelse med teknisk videreutvikling.
Installasjon, vedlikehold og service ved
ABS Production Wexford Ltd., Clonard Road, Wexford, Ireland. Telefon [phone]. Telefaks (053) 42335
www.absgroup.com

11
Águas Residuais
Vêr regulamentação local relativa a esgotos
Informação Técnica
•As bombas das ROBUSTA e MF podem ser utilizadas nas estações compactas
SANISETT/NIROLIFT
•As características técnicas e normas de segurança das bombas são indicadas nos manuais
de instruções das mesmas.
•Vêr no equipamento informação técnica e de segurança.
•Detalhes de instalação constantes no folheto fornecido com o kit.
Instalação e dimensões das NIROLIFT/SANISETT (em mm)
•Instalação e dimensões das NIROLIFT/SANISETT, Fig. 1,2,3,4,5,6
1 Tanque sintético 12 Entrada de cabo, estanque a passagem de odores
2 Bomba ROBUSTA para Águas Residuais (não fornecida com o
tanque; encomendada separadamente)
13 Ficha
3 Curva (Acessório) 14 Betão
4 Regulador superior (ajustável 360°) 15 Sub-camada
5 Tampa com retentor de odores (adequada para tráfico pedestre) 16 Pavimento
6 Duas ligações de entrada DN 100/150 17 Cabo eléctrico
7 Descarga para ligação a tubo PVC 50 mm 18 Derivação (T)
8 Junta de ligação ao solo xx Nível de retorno
9 Linha de descarga 1) Sifão
10 Válvula de fecho (Acessório) --- Dimensão de escavação
11 Respiro/tubo DN 70 de passagem de cabo * Fixadores do cabo
** Tampa (após instalação substituída por 5)
•Abertura das ligações de entrada, Fig. 3
•Ligação e ajustamento da bóia de nível KS, Fig. 4
•Montagem do regulador superior, Fig. 5
•Montagem da tampa superior acima do solo, Fig. 6
A ABS reserva o direito de fazer alterações resultantes de evolução técnica.
Instalação, manutenção e assistência por:
ABS HIDROBOMBA, S.A., Rua António Maia, 6A. 2700 Amadora Telef. 21 495 01 57. Fax [phone]

12
Ścieki
Proszęzapoznaćsięz przepisami dotyczącymi pompownia ścieków.
Dane techniczne
•W pompowniach SANISETT/NIROLIFT stosuje siępompy serii Robusta i MF.
•Dane pomp i instrukcje bezpieczeństwa znajdująsięw DTR dostarczanych razem z pompami.
•Szczegóły dotyczące zestawów zasilająco sterowniczych znajdująsięw ulotce dostarczanej z
układem.
•Szczegóły dotyczące montażu zestawów montażowych znajdująsięw ulotce dostarczanej z
zestawem.
Montażi wymiary pompowni NIROLIFT/SANISETT (w mm)
•Montażi wymiary pompowni NIROLIFT/SANISETT, patrz Fig. 1,2,3,4,5,6
1 Zbiornik 12 Szczelny wlot kabla
2 Pompa ściekowa ROBUSTA (nie dostarczana w zestawie
musi byćzamówiona osobno)
13 Gniazdo sieciowe
3 Kolano 14 Beton
4Łącznik górny (obrotowy 360°) 15 Warstwy podłogi (np. cement)
5 Pokrywa z filtrem zapachowym (tylko do zabudowy w
podłodze dla ruchu pieszego).
16 Warstwy podłogi (np. kafelki terakoty)
6 Wlot DN 100/150 17 Kabel zasilający
7 Tuleja z opaskami zaciskowymi 18 Odpływ (Trójnik)
8 Uszczelka do podłogowa xx Poziom cofki
9 Rura tłoczna 1) Pętla przeciwcofkowa – powyżej poziomu cofki
10 Zawór zwrotny --- Przybliżone wymiary wykopu
11 Odpowietrznik (wentylacja) / przepust kabla (rura DN 70) * Podłączenia kabli
** Pokrywa
•Otwarcie króćców przyłączeniowych – patrz Fig. 3
•Montażi regulacja czujników cieczy ABS – patrz Fig. 4
•Montażpokrywy górnej – patrz Fig. 5
•Montażpokrywy ponad poziomem gruntu – patrz Fig. 6
ABS zastrzega sobie prawo do dokonania zmian wynikających ze zmian i modyfikacji konstrukcyjnych
produkowanych urządzeń.
Montaż, utrzymanie w ruchu i naprawa:
ABS Pompy Sp. z o.o. ul. Rydygiera 8, 01-793 Warszawa. Tel: [phone] Fax: [phone]
www.absgroup.com
