Abus TVAC35500 User manual

TVAC35500 – TVAC35520
DBedienungsanleitung
User manual
FManuel utilisateur
Gebruikershandleiding
Brugerhåndbog
Version 03/2011
www.homeelectric.de

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf
Seite 7.
These user manual contains important information for installation and operation.
This should be also noted when this product is passed on to a third party.
Therefore look after these operating instructions for future reference!
A list of contents with the corresponding page number can be found in the index on page 17.
Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa
mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez
le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!
Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page
correspondante á la page 27.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de
ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op
pagina 37.
Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges
under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til
anden part. Læs derfor denne manual grundigt igennem også for fremtiden.
Indholdet kan ses med sideanvisninger kan findes i indekset på side 47.
Deutsch
English
Français
Dansk
Nederlands

TVAC35500 – TVAC35520
Bedienungsanleitung
Version 03/2011
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

4
Deutsch
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller (www.abus-sc.com) hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle
Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder
Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener
Adresse mit.
Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler
und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den
Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in
Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei
Garantie für den Inhalt dieses Dokuments übernommen.

5
Deutsch
Symbolerklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die
Gesundheit besteht, z.B. durch elektrischen Schlag.
Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Wichtige Sicherheitshinweise
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.
Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf.
Sicherheitshinweise
1. Stromversorgung
100 – 240 VAC Wechselspannung, 50 Hz
Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene
Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie
sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung,
bevor Sie Wartungs- oder Installationsarbeiten durchführen.
2. Überlastung
Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu
einem Brand oder einem Stromschlag führen kann.
3. Flüssigkeiten
Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.
4. Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.
5. Zubehör
Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu
Gefahrensituationen oder Schäden am Gerät kommen.
6. Aufstellungsort
Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf.
Platzieren Sie dieses Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder
unter direkter Sonneneinstrahlung.
Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen
Umgebungstemperaturbereich -10° - +40°C.

6
Deutsch
Warnungen
Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!
1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:
Bitte beachten Sie, dass die Netzkabel und Netzstecker nicht im Lieferumfang enthalten sind.
•Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu
verhindern, dass die Kunststoffummantelung schmilzt.
2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:
•Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.
•Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie
bitte einen Überspannungsschutz.
3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler. Falls das
Gerät weiterhin betrieben wird, kann es zu erheblichen Schäden an dem Produkt und an den
angeschlossenen Geräten kommen.
Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass
alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.
Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern
überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz
oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für
andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt
verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden
werden können.
Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.
Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und
informieren Sie den Lieferdienst.

7
Deutsch
Inhaltsverzeichnis
1. Bestimmungsgemäße Verwendung ..................................................................................................... 8
2. Lieferumfang........................................................................................................................................... 8
3. Merkmale und Funktionen..................................................................................................................... 8
4. Überblick – Typennummer .................................................................................................................... 8
5. Anschlüsse / Status LED ....................................................................................................................... 9
6. Installation............................................................................................................................................. 10
6.1 Befestigung .................................................................................................................................. 10
6.2 Anschluss an das Stromnetz....................................................................................................... 10
6.3 Anschluss der Lastausgänge ...................................................................................................... 11
6.4 Anschluss des Notstromakkus .................................................................................................... 11
7. Wartung und Reinigung....................................................................................................................... 11
7.1 Wartung........................................................................................................................................ 11
7.2 Reinigung ..................................................................................................................................... 12
8. Entsorgung ........................................................................................................................................... 12
9. Technische Daten................................................................................................................................. 12

8
Deutsch
1. Bestimmungsgemäße Verwendung
Dieses 230 VAC Leistungsnetzteil bietet Ihnen eine stabilisierte zentrale Spannungsversorgung für
Videoüberwachungssysteme. Durch den integrierbaren Notstromakku ist der Betrieb auch bei Netzausfall
durch automatische Umschaltung auf Batteriebetrieb sichergestellt.
Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.
2. Lieferumfang
•Leistungsnetzteil
•Installationsanleitung
•Montagezubehör
3. Merkmale und Funktionen
•Als zentrale Versorgungsstation für CCTV-Systeme geeignet
•8 einzeln abgesicherte Ausgänge
•LED-Kontrollanzeige für Netzspannung und Sicherung (Modell abhängig)
•Sabotageüberwacht (Deckelschalter)
•Platz für einen 12 V/7 Ah Notstromakku (Pass. Akku BT2070)
•Überlast- und kurzschlusssicher
4. Überblick – Typennummer
Typennummer TVAC35500 TVAC35510 TVAC35520
Eingangsspannung 100 – 240 VAC, 50 Hz
Ausgangsspannung 13.8 VDC
Ausgangsstrom (max.) 2 A 3 A 5A

9
Deutsch

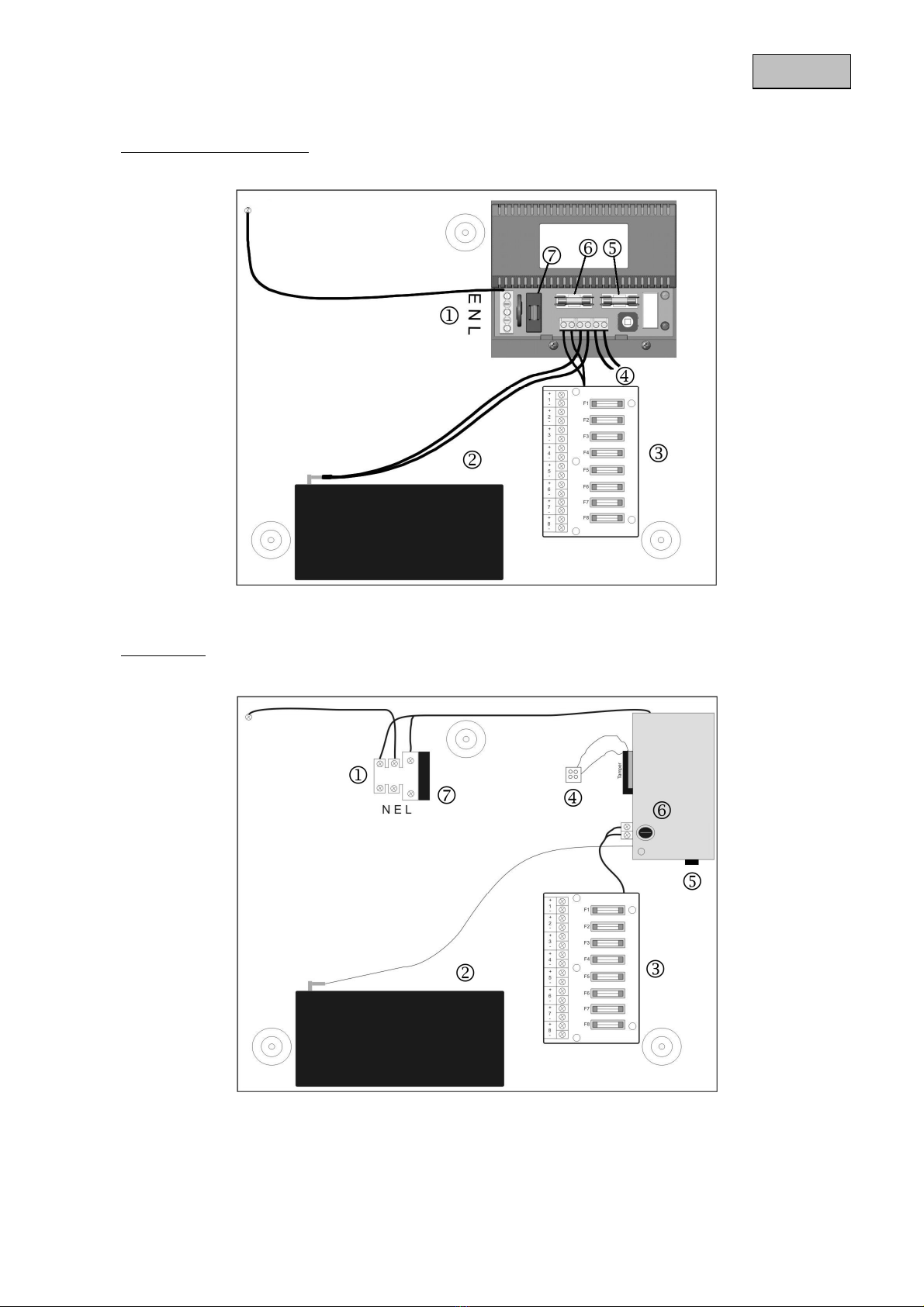

5. Anschlüsse / Status LED
TVAC35500 & TVAC35510
TVAC35520

10
Deutsch
Beschreibung der Anschlüsse:
LED-Kontrollanzeige:
6. Installation
6.1 Befestigung
Dieses Gerät ist für den festen Einbau im Innenbereich konzipiert. Befestigen Sie das Gerät sicher und in
der korrekten Ausrichtung, so dass ein minimaler Spielraum entsteht. Der seitliche Abstand zu anderen
Geräten sollte min. 100mm betragen.
Für die Kabelführung in das Gehäuse nutzen Sie bitte die Gehäusedurchbrüche an den Seiten.
Verwenden Sie verschiedene Durchbrüche für die eingangsseitigen bzw. ausgangsseitigen Kabel.
6.2 Anschluss an das Stromnetz
Schließen Sie das Gerät an einem Stromnetz mit mindestens 3A an, z.B. an einer abgesicherten Leitung,
verwenden Sie für den Anschluss ein geeignetes Kabel (Ø 0,5 mm², 300/500 V AC).
Verwenden Sie bei der Installation geeignete Kabelverschraubungen. Achten Sie darauf, Kabelhalter für
alle Kabel zu verwenden.
cNetzanschlussblock
Braunes Kabel Phase
Grün-Gelbes Kabel Erde
Blaues Kabel Nulleiter
dAkkuanschluss
Rotes Kabel Plus
Schwarzes Kabel Minus
eLastanschlüsse 1 – 8 Anschluss „+“ Plus
Anschluss „-“ Minus
fSabotagekontakt Kontakt geschlossen bei geschlossenem Deckel (NC)
gAkkusicherung
hLastsicherung
iNetzsicherung
GRÜN Netz-LED Netzversorgung in Ordnung
ROT Störungs-LED
Störung liegt vor:
Ausgangs- bzw. Batteriesicherung defekt
(nur TVAC35500 und TVAC35510)
ACHTUNG:
Bitte schließen Sie das Gerät erst nach der Installation an das Stromnetz an.
Das Gerät muss bei Beginn der Installation geerdet werden.

11
Deutsch
Testen Sie das Gerät indem Sie dieses kurzzeitig ans Stromnetz anschließen, wenn die Grüne LED
leuchtet wurde das Kabel richtig angeschlossen.
6.3 Anschluss der Lastausgänge
Achten Sie auf den notwendigen Kabelquerschnitt um den notwendigen Strom an das angeschlossene
Gerät zu liefern. Schließen Sie die Kabel an die Lastausgänge an und achten Sie dabei auf die Polarität.
Verwenden Sie für die Befestigung der Kabel passende Kabelhalter.
Führen sie nun einen erneuten Test durch um zu ermitteln, ob das Gerät einwandfrei funktioniert.
Falls die Störungs-LED leuchtet kann dies darauf zurückgeführt werden, dass kein Akku angeschlossen
wurde.
Stellen sei sicher, dass das angeschlossene Gerät korrekt mit Spannung versorgt wird.
Trennen Sie im Anschluss dass Netzteil von dem Stromnetz.
6.4 Anschluss des Notstromakkus
Verwenden Sie die beigelegten Batteriekabel für den Anschluss des Netzteils an einen Akku.
Schließen Sie diese an den Anschlussblock und an den Akku an.
Bitte beachten Sie:
Achten Sie auf die richtige Polarität der Akkuanschlüsse:
Verwenden Sie das rote Kabel für den positiven Anschluss (+) und das schwarze Kabel für
den negativen Anschluss (-).
Verbinden Sie im Anschluss das Netzteil mit der Netzspannung, vergewissern Sie sich, dass die grüne
LED leuchtet. Prüfen Sie im Anschluss, dass die rote LED keine Störung anzeigt.
Trennen Sie nun das Netzteil von der Spannungsversorgung. Die grüne LED sollte nun nicht mehr
leuchten.
Überprüfen Sie nun ob der Akku genügend Spannung und Strom an die angeschlossenen Geräte liefert.
Bitte beachten Sie:
Achten Sie darauf, dass der Akku ausreichend aufgeladen ist.
Falls der Akku nicht ausreichend geladen ist, laden sie diesen und führen Sie einen erneuten Testlauf
durch.
Bitte beachten Sie:
Achten Sie darauf, dass der Akku mindestens 30 Minuten an dem Netzteil angeschlossen
sein muss, bevor der Ladevorgang startet.
7. Wartung und Reinigung
7.1 Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer
Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
ACHTUNG:
Trennen Sie nach dem erfolgreichen Test das Gerät von der Netzspannung.

12
Deutsch
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
•das Gerät sichtbare Beschädigungen aufweist,
•das Gerät nicht mehr funktioniert
7.2 Reinigung
Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das
Tuch leicht mit lauwarmem Wasser angefeuchtet werden.
8. Entsorgung
Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die
kommunale Sammelstelle für Elektroschrott.
9. Technische Daten
Typennummer TVAC35500 TVAC35510 TVAC35520
Netzspannung 230 VAC / 50 Hz
Ausgangsspannung 13,4 – 14,2 VDC bei Netzbetrieb
10,0 – 12,3 VDC bei Akkubetrieb
Ausgangsstrom gesamt 2,0 A 3,0 A 5,0 A
Lastregulierung 5 %
Akkuladestrom 0,5 A
Ausgangswelligkeit Max. 150 mVss
Netzsicherung (20 mm HBC) T2.0A T2.0A T3.15A
Lastsicherung (20 mm Glas) F2.0 A F3.15A F5.0 A
Lastsicherung – Lastanschlussplatine
(20 mm Glas) 8x F2.0 A 8x F3.15 A 8x F5.0 A
Akkusicherung (20 mm Glas) F1.0 A
Akkuladezeit 24 h
Akkutyp (12V) 1 x 7 Ah
Umgebung -10°C - +40°C, 75% nicht kondensierend
Abmaße (BxHxT) 338 x 281 x 86 mm
Gewicht (ohne Akku) 3,26 kg 3,4 kg
ACHTUNG:
Bitte versuchen Sie nicht Sicherheitssschutzabdeckung des Netzteils abzunehmen.
Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.
Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses
angegriffen werden (Verfärbungen).

13
TVAC35500 – TVAC35520
User manual
Version 03/2011
Original English user manual. Keep for future use.

14
English
Introduction
Dear Customer,
Thank you for purchasing this product.
This product meets the requirements of the applicable European and national guidelines. The
corresponding declarations and documents can be obtained from the manufacturer
(www.abus-sc.com).
To maintain this condition and to ensure risk-free operation, you as the user must observe these operation
instructions!
Before initial start-up, read through the complete operating instructions observing operating and safety
instructions.
All company and product names mentioned in this document are registered trademarks.
All rights reserved.
If you have any questions, please contact your installer or your local dealer!
Disclaimer
This user manual was prepared with greatest care. If you should notice omissions or inaccuracies, please
inform us about these via the address given at the back of this manual.
The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves
the right to make at any time modifications to the product or user manual without a previous announcement.
The company is not liable or responsible for direct and indirect subsequent damages which are caused in
connection with the equipment, the performance and the use of this product.
No guarantee for the content of this document is given.

15
English
Icon explanation
A flash in the triangle is used if there is danger to health, e.g. by an electric shock.
An exclamation mark in the triangle points to an important note in this user manual which
must be respected.
This symbol can be found when you are to be given tips and information on operation.
Important safety advice
The warranty will expire for damage due to non-compliance with these operating
instructions. ABUS will not be liable for any consequential loss!
ABUS will not accept liability for damage to property or personal injury caused by
incorrect handling or non-compliance with the safety-instructions.
In such cases the warranty will expire.
The device has been manufactured in compliance with international safety standards. Please read the
following safety advice notes carefully.
Safety advice
1. Mains supply
100 – 240V AC, 50Hz
Operate this product only from the type of power supply indicated on the marking label. If you are not sure
of the type of power supplied to your home, consult your local power company. Disconnect the product
from the mains before you start any maintenance or installation procedures.
2. Overloading
Do not overload a wall outlet, extension cord or adapter as this may result in electric fire or shock.
3. Liquids
Protect the device from any kind of liquids entering.
4. Cleaning
Use a light damp cloth (no solvents) to dust the product.
5. Ventilation
The top of the product must be left uncovered to allow proper airflow around the unit. Do not stand the
product on soft furnishings or carpets. Do not stack electronic equipment on top of the product.
6. Accessories
Do not use any unsupported accessories as these may be hazardous or cause damage the product.
7. Location
•Setup the device only in dry and dust-protected rooms.
•Do not place the device near a radiator or heat source.
•Setup the device only in areas with the advised operating temperatures of -10° - +40°C.

16
English
Warnings
Follow all safety and operating advice before starting-up the device!
1. Follow these directions in order to avoid damage of the power cord or plug:
Please note that power cords and plugs are not supplied with this unit.
•Keep heating appliances as far as possible from the power cord in order to prevent the insulation
from melting.
2. Follow these directions. Failure to follow any of them may cause electrical shock:
•Do not insert metal or flammable objects inside the product.
•In order to avoid any damage during lightning use a surge protection.
3. Do not use the product when it is out of order. If you continue to use the product when defective, serious
damage could be caused to the product and any connected equipment. Make sure to contact your local
product distributor if the product is out of order.
During the installation into an existing video surveillance system make sure that all devices are
disconnected from the low and mains supply voltage circuit.
If in doubt engage a professional electrician to mount, install and wire-up your device. Improper
electrical connection to the mains does not only represent at threat to you but also to other
persons.
Wire-up the entire system making sure that the mains and low voltage circuit remain separated
and cannot come into contact with each other in normal use or due to any malfunctioning.
Unpacking
While you are unpacking the device please handle it with utmost care.
If you notice any damage of the original packaging, please check at first the device.
If the device shows damages, please contact your local dealer.

17
English
Table of contents
1. Intended use ......................................................................................................................................... 18
2. Scope of delivery.................................................................................................................................. 18
3. Features and functions........................................................................................................................ 18
4. Overview – type numbers.................................................................................................................... 18
5. Connections / status LED.................................................................................................................... 19
6. Installation............................................................................................................................................. 20
6.1 Fastening...................................................................................................................................... 20
6.2 Connecting to the mains power supply ........................................................................................ 20
6.3 Connecting the power outputs ..................................................................................................... 21
6.4 Connecting the backup battery .................................................................................................... 21
7. Maintenance and cleaning................................................................................................................... 21
7.1 Maintenance................................................................................................................................. 21
7.2 Cleaning ....................................................................................................................................... 22
8. Disposal................................................................................................................................................. 22
9. Technical data....................................................................................................................................... 22

18
English
1. Intended use
This 230 V AC power supply unit offers you a stabilised central power supply for video surveillance
systems. In the event of a power failure, continued operation is guaranteed by automatic switchover to
the integrated emergency battery.
A detailed description of all functions can be found in chapter 3 “Features and functions“.
2. Scope of delivery
•Power supply unit
•Installation manual
•Installation accessories
3. Features and functions
•Suitable as a central power supply system for CCTV systems
•8 individually fused outputs
•LED control indicator for mains power and fuse failure ( dependent upon model)
•Tamper-protected (cover switch)
•Room for a 12 V/7 Ah standby battery (suitable battery: BT2070)
•Secured against overloading and short-circuits
4. Overview – type numbers
Article number TVAC35500 TVAC35510 TVAC35520
Main supply voltage 100 – 240 VAC, 50 Hz
Output voltage 13.8 VDC
Output current (max.) 2 A 3 A 5 A

19
English
5. Connections / status LED
TVAC35500 & TVAC35510
TVAC35520

20
English
Connections:
LED control indicator:
6. Installation
6.1 Mounting
This device is designed for a fixed indoor installation. Fasten the device securely and with the correct
alignment so that a minimal clearance is achieved. Allow at least 100 mm between this device and other
equipment.
Use the holes in the base for feeding the cable into the housing.
Route input and output cables via different knockouts or cable entry holes.
6.2 Connecting to the mains power supply
Connect to an external mains isolation device rated at 3A minimum, for example a fused spur, using a
cable suitable for connecting to the mains power supply (Ø 0.5 mm², 300/500 V ac).
Use suitable cable connections during the installation. Ensure that cable ties are used for all cables.
cMains connection block
Brown cable Live
Green/yellow cable Ground
Blue cable Neutral
dBattery connection
Red cable Positive
Black cable Negative
ePower connections 1 – 8 Connection “+” Positive
Connection “-” Negative
fTamper contact Contact closed when cover closed (NC = normally closed)
gBattery fuse
hPower unit fuse
iMains fuse
GREEN Mains LED The power supply is working correctly
RED Fault LED
Fault present:
Output fuse or battery fuse is defective
(TVAC35500 and TVAC35510 only)
IMPORTANT:
Only connect the device to the mains power supply after it has been installed.
The device must be earthed at the start of installation.
