1 MAX Versand – Vom Kunden zu ACD
1.1 MAX zum Versand vorbereiten
Wenn der Mobile Arbeitsplatz MAX an ACD versendet wird (z. B. zur Reparatur), muss dieser entsprechend
vorbereitet werden:
Anbaugeräte und Aufbauten sind zu entfernen (Bildschirme, Drucker….)
MAX am Ein-/Ausschalter an der Vorderseite der Batterieabdeckung ausschalten (siehe Abb. 1)
Den Batteriestecker an der Rückseite ausstecken (siehe Abb. 2)
Abbildung 1: MAX ausschalten
Abbildung 2: Batteriestecker ausstecken

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 4 / 14
1.2 Transporthinweise zum MAX Li-Ionen
Die Lithium-Ionen-Batterie ist in der Originalverpackung bzw. einer entsprechenden Verpackung in
aufrechter Position zu transportieren. Heben Sie die Lithium-Ionen-Batterie niemals an den beiden
Anschlusskabeln sondern immer nur an den seitlichen Griffen an.
Die Batterie ist gemäß dem UN-Handbuch über Prüfungen und Kriterien, Teil III, Unterabschnitt 38.3
(ST/SG/AC.10/11 Fassung 5) geprüft.
Für den Transport als Einzelbatterie gehört die Batterie zur Kategorie UN3480, Klasse 9,
Verpackungsgruppe II und beim Transport müssen diese Regelungen eingehalten werden.
Falls der komplette Mobile Arbeitsplatz MAX versendet wird, gehört der Mobile Arbeitsplatz MAX mit
eingebauter Lithium-Ionen-Batterie zur Kategorie UN3481 und beim Transport müssen diese
Regelungen eingehalten werden.
Das Versandstück ist in beiden Fällen von außen gut sichtbar mit einem Gefahrgutaufkleber 100 x
100 mm für Lithium-Ionen-Batterien Klasse 9 zu versehen.

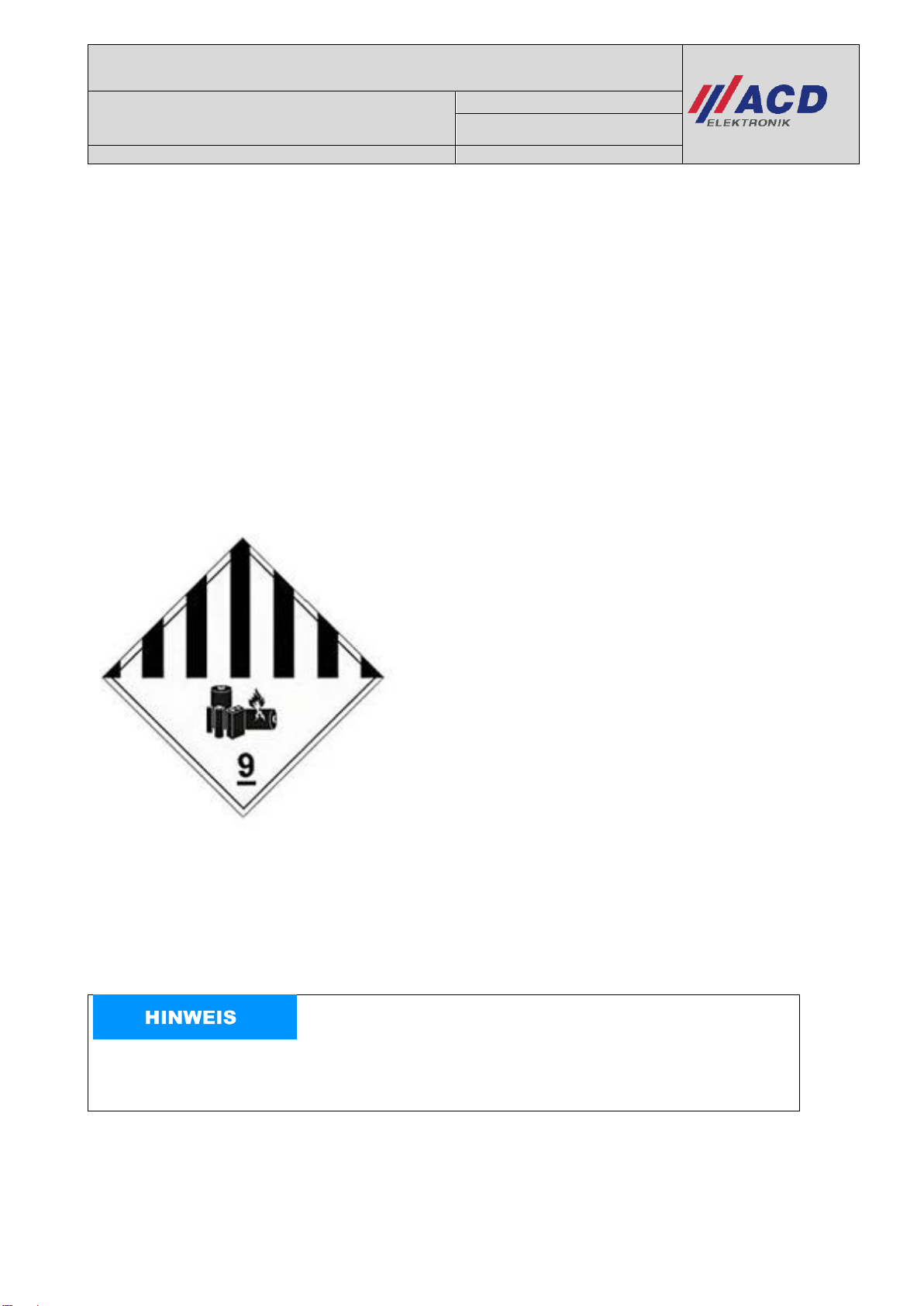

Abbildung 3: Gefahrgutaufkleber Klasse 9
Bitte drucken Sie das Transportgutachten von Kapitel 1.4 aus und legen Sie dieses den
Versandpapieren bei.
Der Gefahrgutaufkleber Klasse 9 (siehe Abbildung 3) ist von außen gut sichtbar an das Versandstück
anzubringen (siehe auch Kapitel 1.5)

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 5 / 14
1.3 MAX verpacken
Im Folgenden wird eine Verpackung aufgezeigt, wie diese bei der ACD Elektronik GmbH zum Versand
eingesetzt wird.
Wenn vorhanden, bitte die Originalverpackung verwenden.
Zum Heben des MAX eine Hebevorrichtung nehmen.
Achtung: Den Griff der oberen Arbeitsplatte nicht zum Heben verwenden. Bei Verwendung
eines Hubstaplers nicht die Räder beschädigen.
Den Mobilen Arbeitsplatz MAX aufrecht auf eine geeignete Palette stellen.
Die ACD verwendet das Maß 700 mm x 650 mm oder eine geschlossene Euro-Palette mit den
Maßen 1200 mm x 800 mm.
Diverse Anbauteile dürfen nicht über die Palette hinausragen.
Unter den MAX eine Erhöhung aus Pappe oder Holz stellen, Maße 350 x 300 x 180 mm (L x B x H).
Mit einer Folie den MAX abdecken. Die obere Arbeitsplatte mit Dämmmaterial oder Karton
abdecken. Achtung: Die obere Arbeitsplatte darf beim Transport nicht belastet werden!
Den MAX mit Spannbändern auf der Palette sichern.
Abbildung 4: MAX auf Palette verpacken Abbildung 5: MAX Transport mit Hubwagen

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 6 / 14

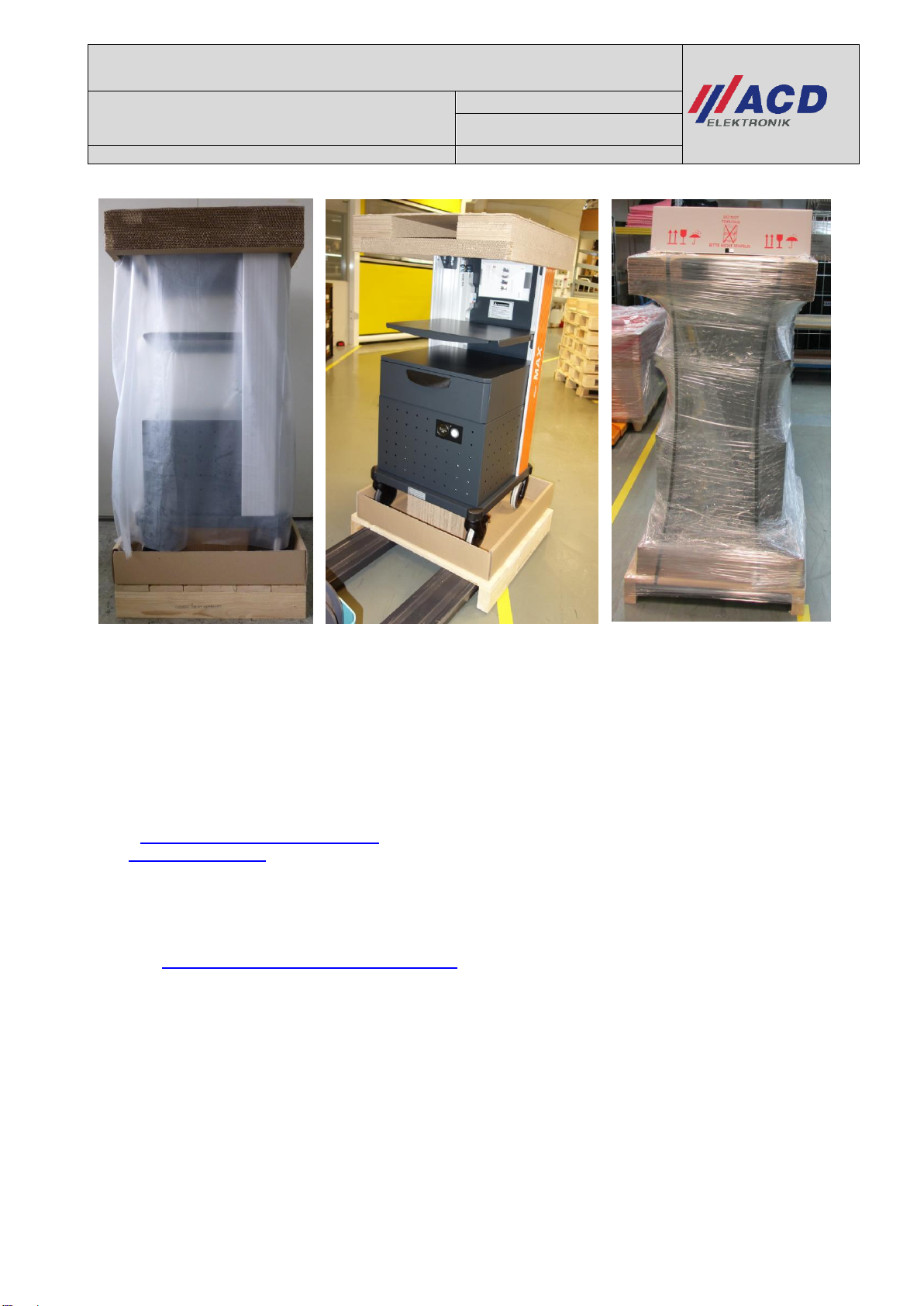

Abbildung 6: MAX mit Folie abdecken Abbildung 7: Arbeitsplatte abdecken Abbildung 8: MAX mit Folie einwickeln
Falls Sie weitere Unterstützung benötigen, wenden Sie sich bitte an unsere Support-Hotline:
///ACD Elektronik GmbH
Engelberg 2
88480 Achstetten
Tel.: [phone]
E-Mail: [e-mail]
Web: www.acd-gruppe.de
Die Supporthotline steht Ihnen Montag bis Donnerstag von 8.00 Uhr bis 17.00 Uhr und Freitag von 8.00 Uhr
bis 15.00 Uhr zur Verfügung.
Eine ausführliche Betriebsanleitung zum Mobilen Arbeitsplatz MAX ist unter folgendem Link im Kundenportal
verfügbar: https://www.acd-gruppe.de/download-area/

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 7 / 14

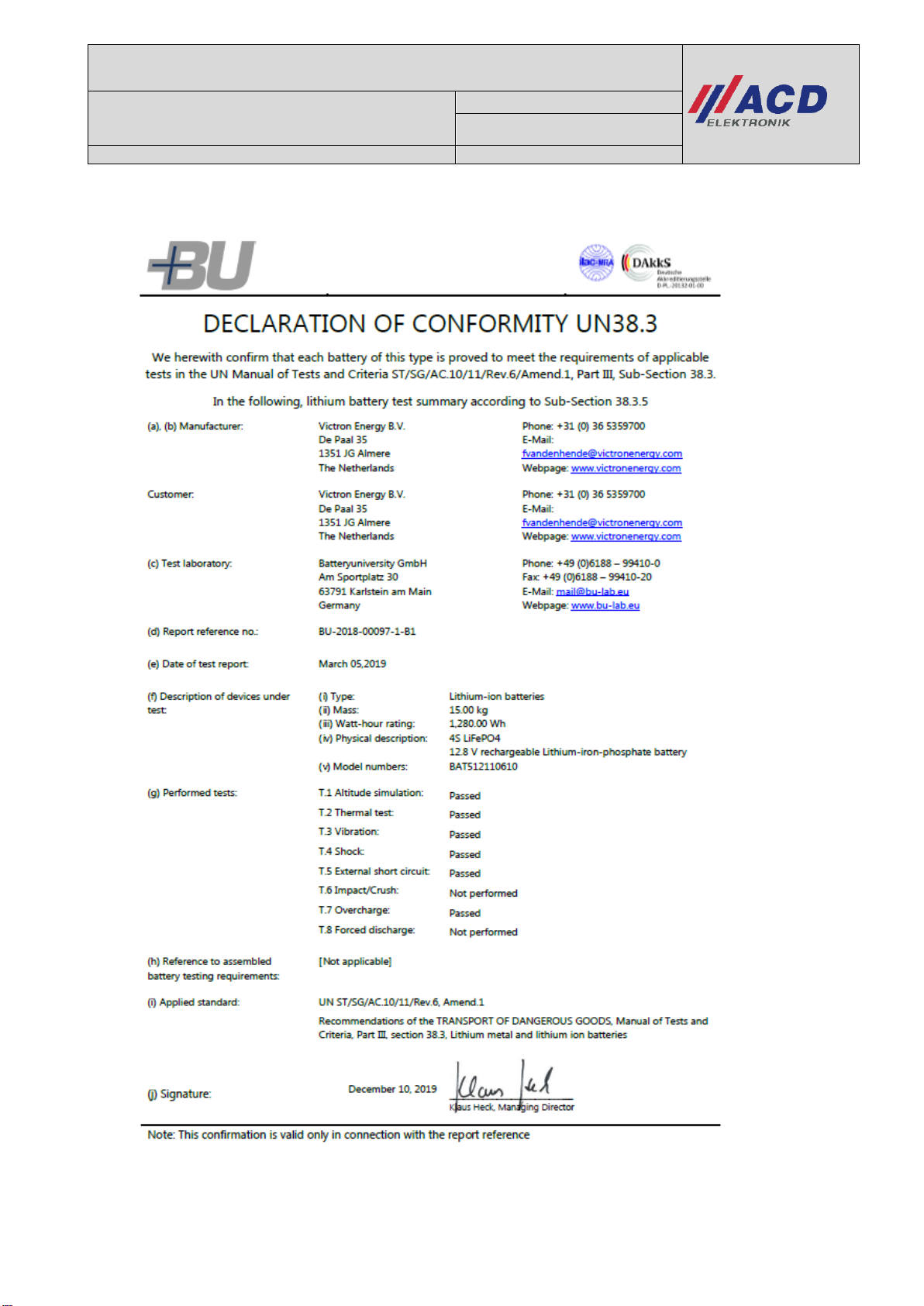

1.4 Transportgutachten Lithium-Ionen-Batterie und Gefahrgutaufkleber

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 8 / 14

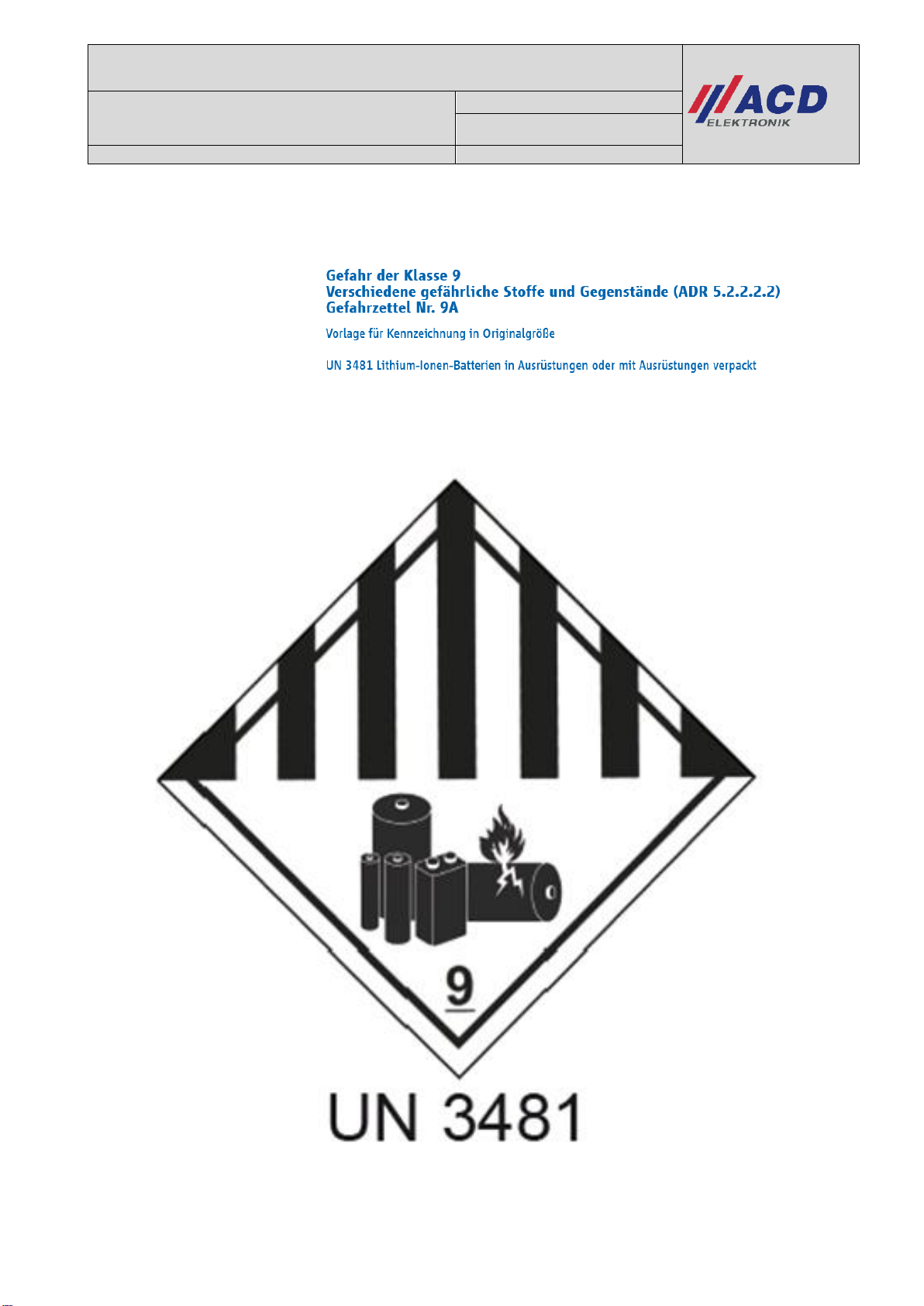

1.5 Gefahrgutaufkleber –Gefahrenklasse 9 UN3481

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 9 / 14
2 MAX shipping – from the customer to ACD
2.1 Preparations for MAX shipping
If the MAX mobile workstation is being sent to ACD (for example to be repaired), it must be prepared
appropriately:
Remove attachable devices (screens, printers, etc.)
Turn off the MAX with the On/Off switch on the front of the battery cover (see Fig. 9)
Remove the battery connector from the back (see Fig. 10)
Figure 9: Turning off the MAX
Figure 10: Removing the battery connector

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 10 / 14
2.2 Transport instructions for the MAX Li-Ion
Transport the lithium-ion battery in the original packaging or comparable packaging in an upright
position. Never lift the lithium-ion battery by the two connecting cables. Always use the side handles
only.
The battery is inspected in accordance with the UN manual of inspections and criteria, part III,
subsection 38.3 (ST/SG/AC.10/11 version 5).
For transport as a single battery, the battery belongs to category UN3480, class 9, packaging group
II. These regulations must be observed during transport.
If the complete MAX mobile workstation is being sent, the MAX mobile workstation together with the
installed lithium-ion battery belongs to category UN3481 and the corresponding regulations must be
observed during transport.
In both cases a hazardous goods sticker 100 x 100 mm for lithium-ion batteries class 9 must be
affixed to the package on the outside so it is clearly visible.
Figure 11: Hazardous goods sticker class 9
Please print out the transport goods report in section 2.4 and enclose it with the shipping papers.
The hazardous goods sticker class 9 (see figure 11) must be affixed to the shipping item so it is
clearly visible on the outside (see also section 2.5)

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 11 / 14
2.3 Packaging the MAX
The packaging process described below is the same as ACD Elektronik GmbH uses for shipping.
If the original packaging is on hand, please use it.
Use a lifting device to raise the MAX.
Attention: Do not use the handle of the upper work surface to raise the MAX. If you are using
a forklift truck, do not damage the wheels.
Stand the MAX mobile workstation upright on a suitable pallet.
ACD uses the dimensions 700 mm x 650 mm or a closed Euro pallet with the dimensions 1200 mm x
800 mm.
Various attachment parts must not extend out beyond the pallet.
Place cardboard or wood under the MAX to raise it, dimensions 350 x 300 x 180 mm (L x W x H).
Cover the MAX with a foil sheet. Cover the upper work surface with insulating material or cardboard.
Attention: There must not be any load on the upper work surface during transport!
Secure the MAX on the pallet with tightening straps.
Figure 12: Packaging the MAX on a pallet Figure 13: MAX transport with lift truck

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 12 / 14
Figure 14: Covering the MAX with foil Figure 15: Covering the work surface Figure 16: Wrapping the MAX with foil
If you need additional support, please contact our support hotline:
///ACD Elektronik GmbH
Engelberg 2
88480 Achstetten, Germany
Tel.: [phone]
E-mail: [e-mail]
Web: www.acd-gruppe.de/en
The support hotline is available from Monday to Thursday from 8:00 am to 5:00 pm and on Fridays from 8:00
am to 3:00 pm.
An extensive operating manual for the MAX mobile workstation is available in the customer portal under the
following link: https://www.acd-gruppe.de/en/download-area/

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 13 / 14
2.4 Transport goods report for lithium-ion battery and hazardous goods sticker

Formblatt
MAX Versandanleitung –Vom Kunden zu ACD/
MAX shipping instructions –from the customer
to ACD
Dokument: 7.2 - 34
Datum: 04.06.2020
Verteiler: Öffentlicher Ordner
PVA: F. Stützle
FB 7.2 - 34_MAX_Versandanleitung_MAX_shipping_instructions_V1.00_de_en 14 / 14
2.5 Hazardous goods sticker –hazard class 9 UN3481
