Ace 3196425 User manual

This package includes (Style of push button and chime may vary from illustration):
• Wireless chime
• Wireless push button w/battery
• Hardware pack
This chime requires 4 “C” alkaline batteries (not included). In typical use,
alkaline batteries will last up to 2 1/2years.
© 2007 598-1149-01
Figure 2
Figure 3

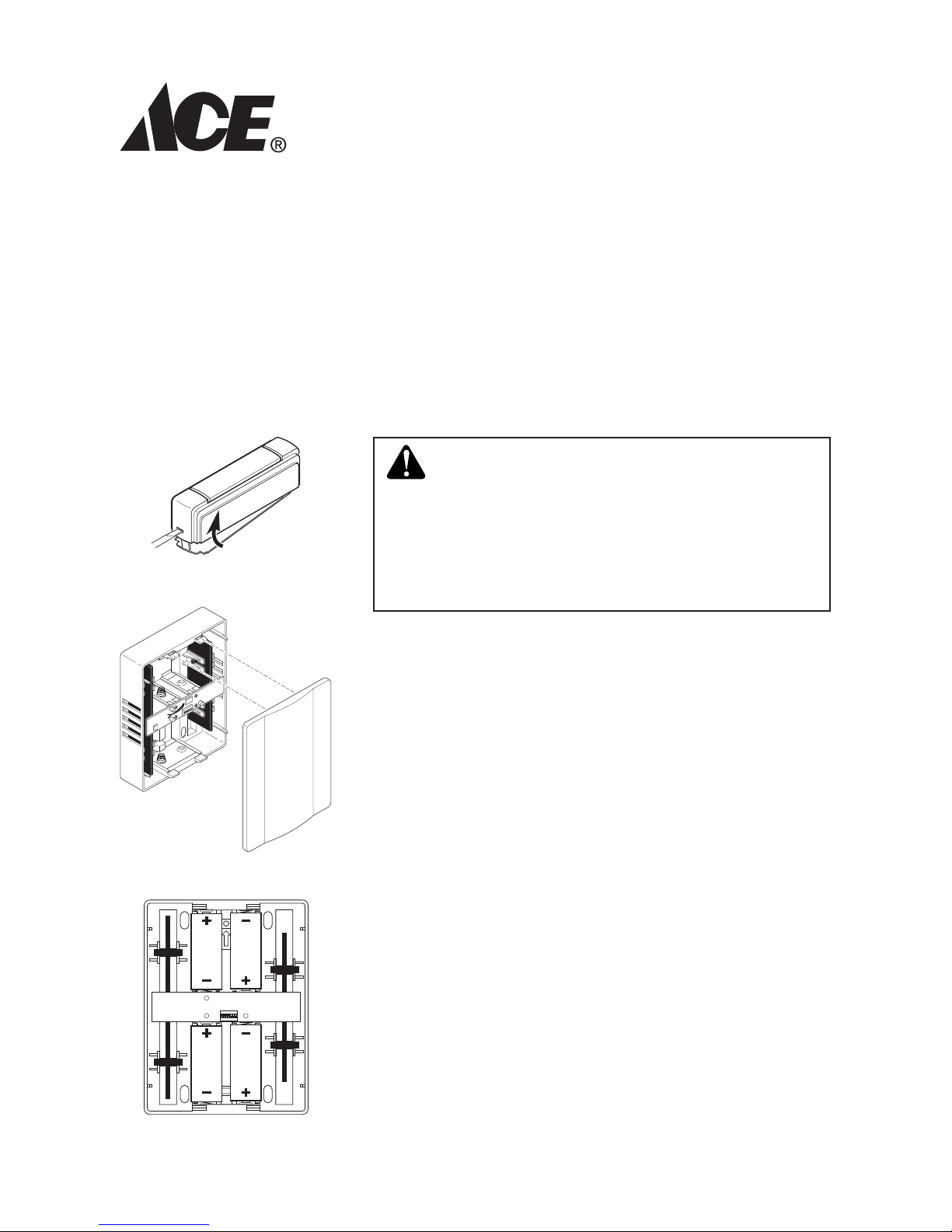

1. Install alkaline type A23 12 volt push button
battery (included). Remove back of case by
pushing in tab on bottom with a small screw-
driver.See diagram inside push button for correct
battery orientation.
2. Remove chime cover. Pull firmly as shown in
Figure 2.
3. Install 4 alkaline“C”batteries in chime. Make
sure batteries are oriented properly as shown in
Figure 3.
4. Test range. Temporarily position chime and
push button where you want them mounted.
Press push button to verify chime and push
button work properly. If chime does not sound,
see Troubleshooting.
Figure 1
1 2 3 4 5 6 7
ON
1 2 3 4 5 6 7
ON
WARNING:To prevent possible SERIOUS
INJURY or DEATH:
• NEVER allow small children near batteries.
• If battery is swallowed, immediately notify
doctor.
Wireless Mechanical
Battery Operated Chime
Model 3196425 (AC-6505)

-2- 598-1149-01

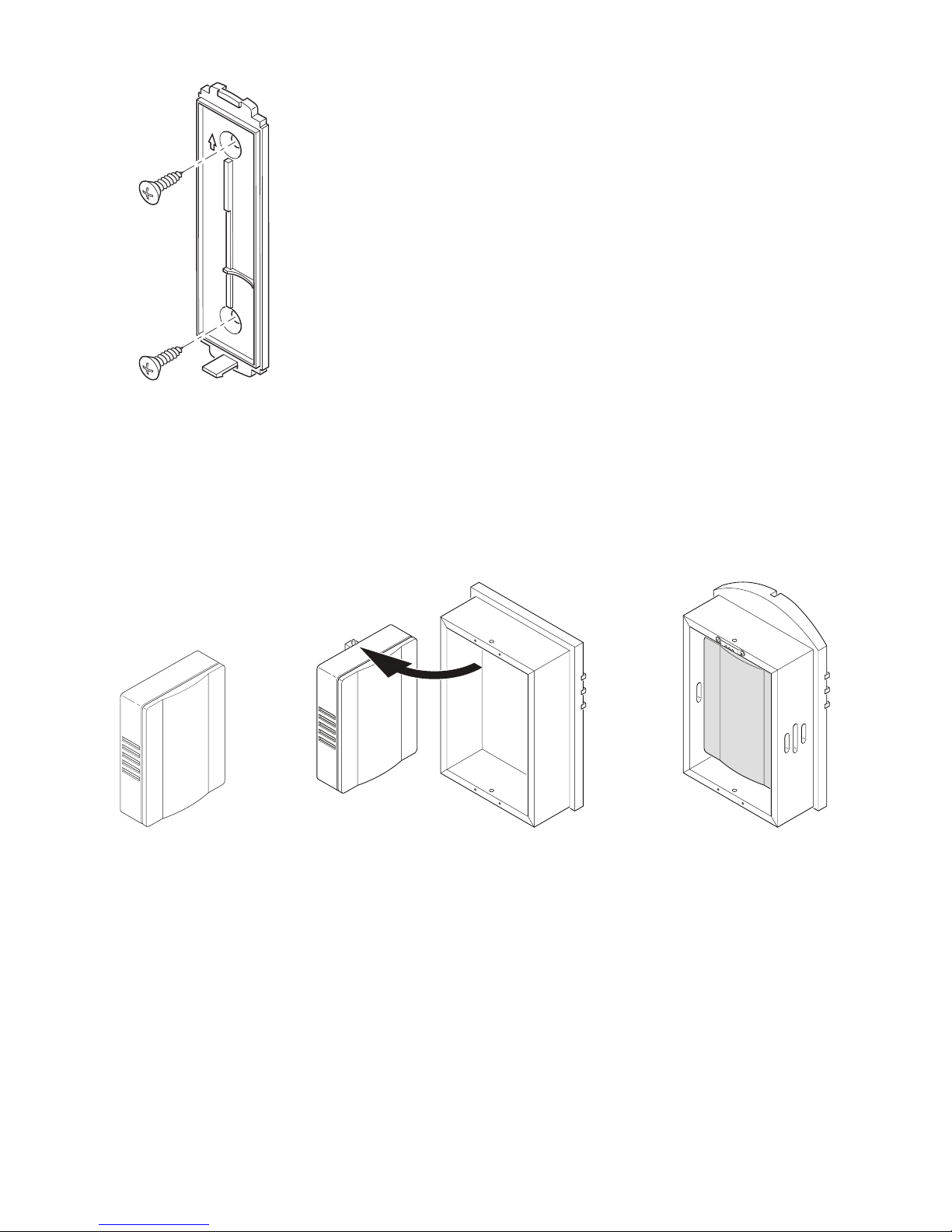

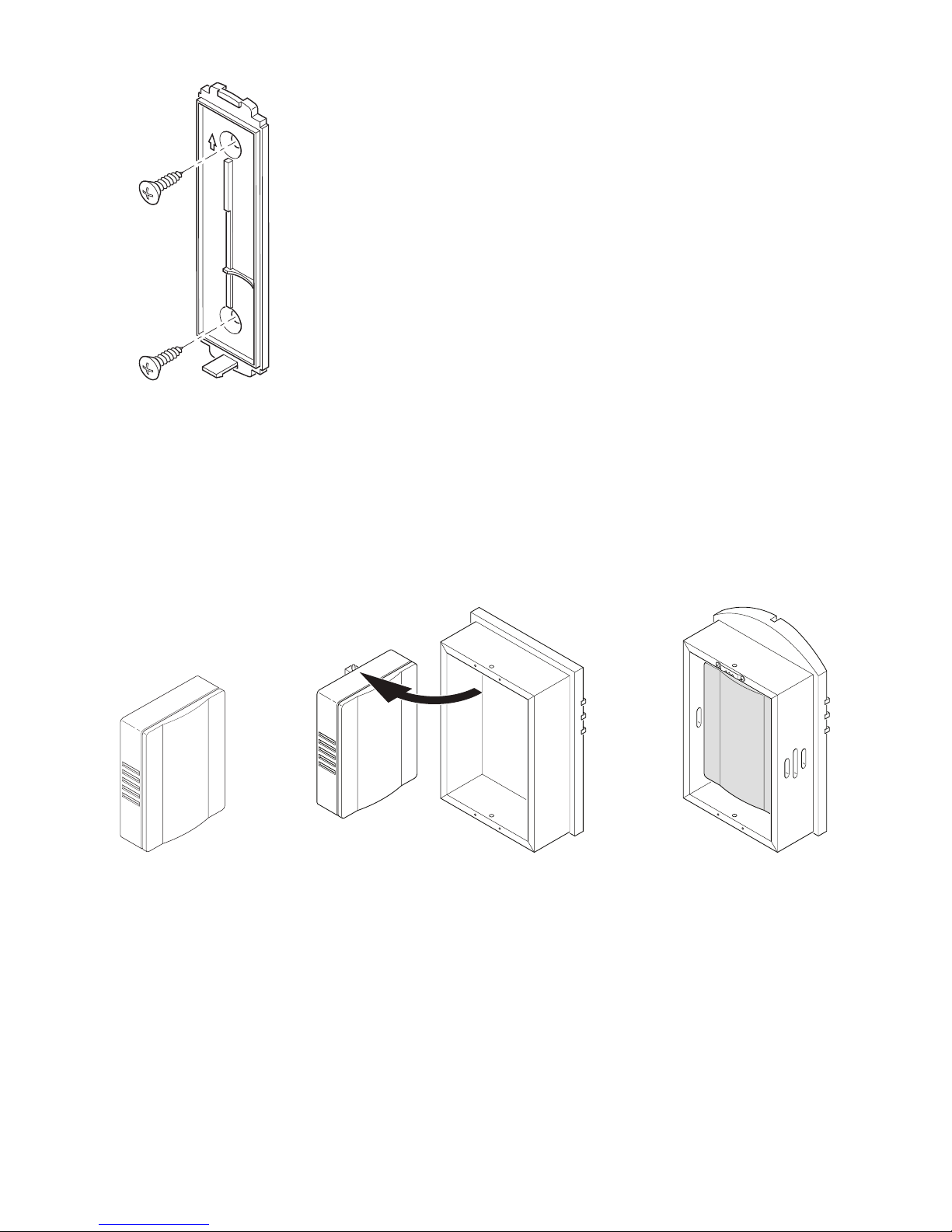

5. Mount push button. Use either screws or double sided
tape to mount push button.
To mount with screws, remove back of case by push-
ing in tab on bottom with a small screwdriver (see
Figure 1).

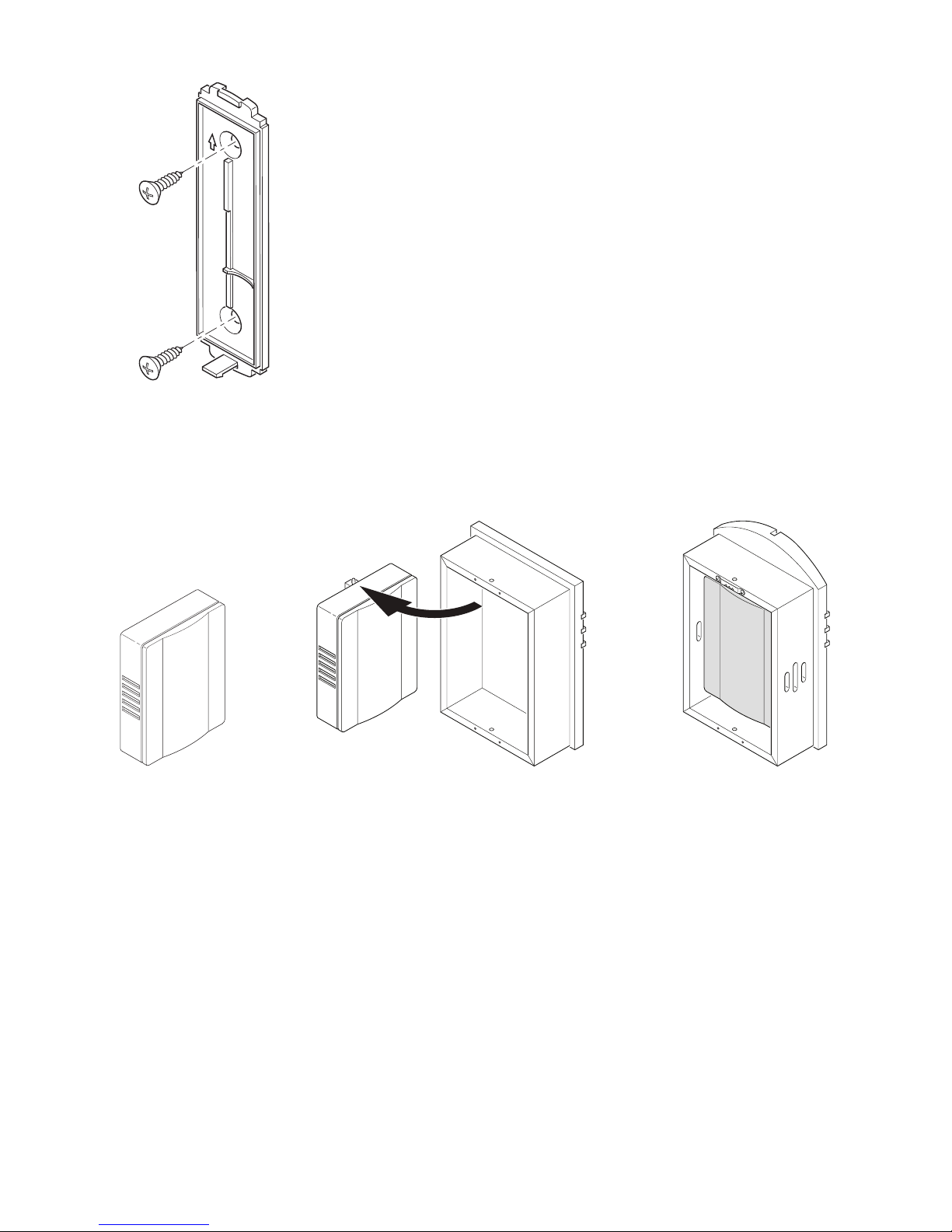

Attach back of case to door jamb or wall (see Figure
4). Snap front of push button on.
When attaching push button using double sided tape,
make sure the surface of the door jamb or wall is
clean.
6. Mount chime. There are three different ways to
mount the chime depending upon the model of chime
purchased. Determine which model you purchased
below. Mount the chime according to the instructions
for your chime.
1 2 3 4 5 6 7
ON
Basic Chime with Separate Chime with Attached
Chime Decorative Cover Decorative Cover
Style of push button and chime may vary from illustration.
Figure 4

-3-
598-1149-01

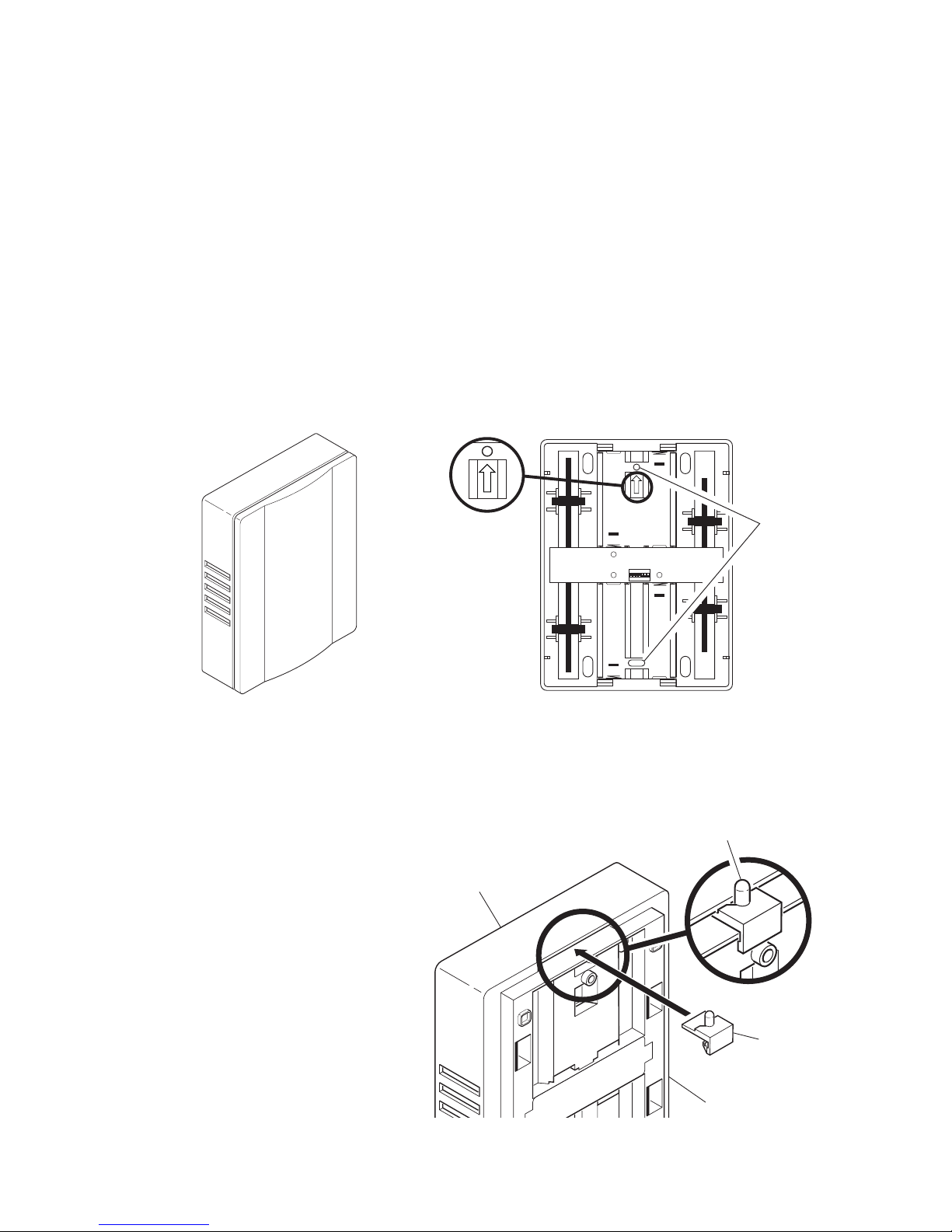

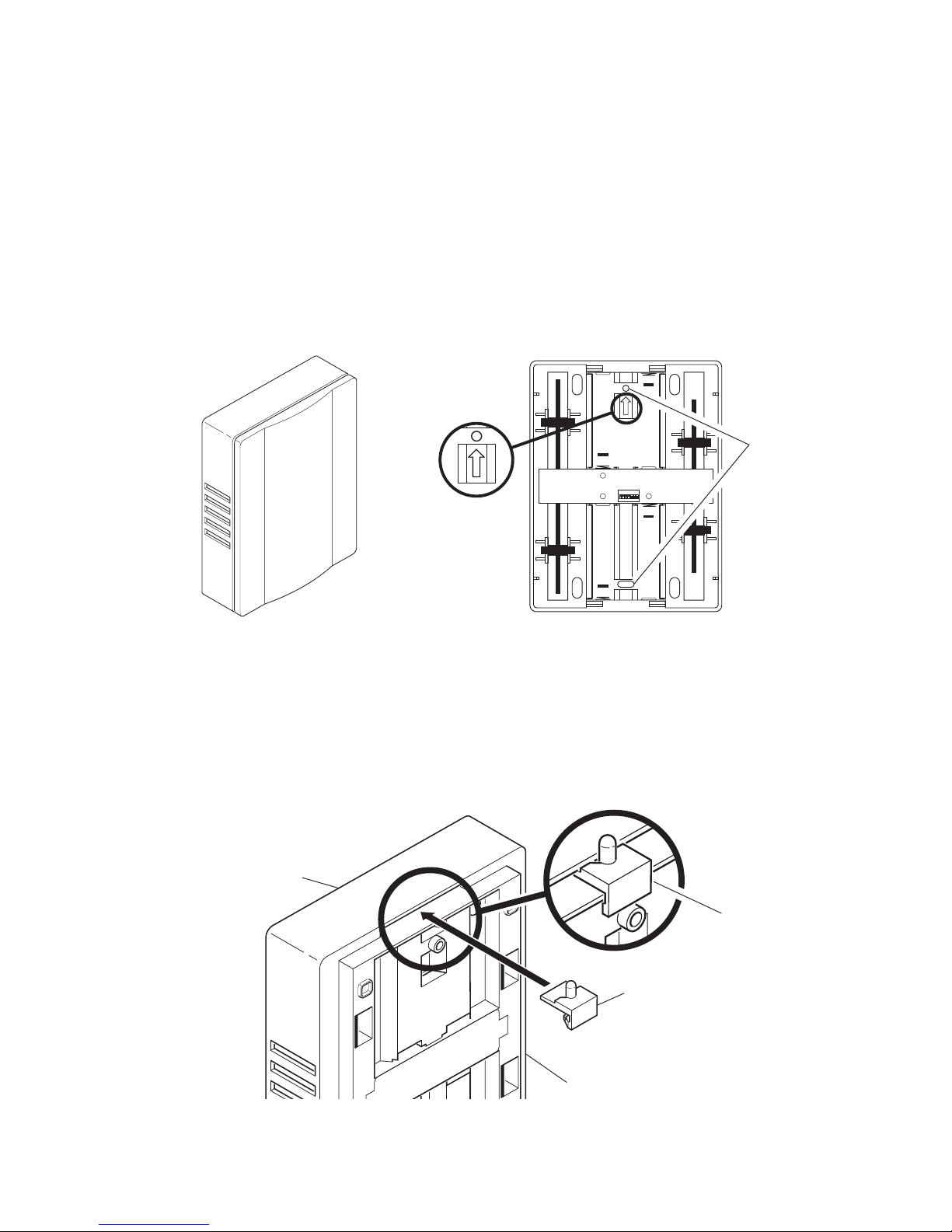

Basic Chime:
1. Remove batteries from chime.
2. Place chime against wall and verify the chime is level.
3. Use chime holes as a template (see Figure 5). Drill 7/32" diameter pilot hole
for 2 wall anchors (provided) and insert anchors.
4. Insert 2 screws (provided) through holes in back of chime.
5. Using arrow inside chime unit as a guide, mount chime with arrow pointing
up (see Figure 5). Do not tighten completely.
6. Verify chime is level and tighten screws securely.
7. Replace batteries (see Figure 3). Snap cover onto chime base.
1 2 3 4 5 6 7
ON
Holes
for Wall
Mounting
Figure 5
Mount
Chime Unit
with Arrow
Pointing Up
1 2 3 4 5 6 7
ON
1 2 3 4 5 6 7
ON
Chime with Separate Decorative Cover:
1. Slide cover pin onto rear of chime as shown in Figure 6. Pin must be assem-
bled to base prior to mounting base to wall (pin may be pre-assembled).
2. Follow directions under “Basic Chime” to mount chime base to wall.
3. Hang cover on cover pin.
Figure 6
Top of Chime
Back of Chime
Cover Pin
Cover Pin
Installed on
Chime Back

-4- 598-1149-01
Chime with Attached Decorative
Cover:
1. Mount hanger to chime (hanger
may be pre-assembled):
• Place hanger over predrilled
holes (either in top or bottom
panel).
• Connect hanger to chime using
2 #4 screws (provided).
2. Determine where chime is to be
mounted.
3. Drill 1/4" diameter pilot hole for
wall anchor (provided) and insert
anchor.
4. Screw #8 screw (provided) into anchor. Leave 1/16" gap between screw head
and wall.
5. Place hanger over screw to mount chime.

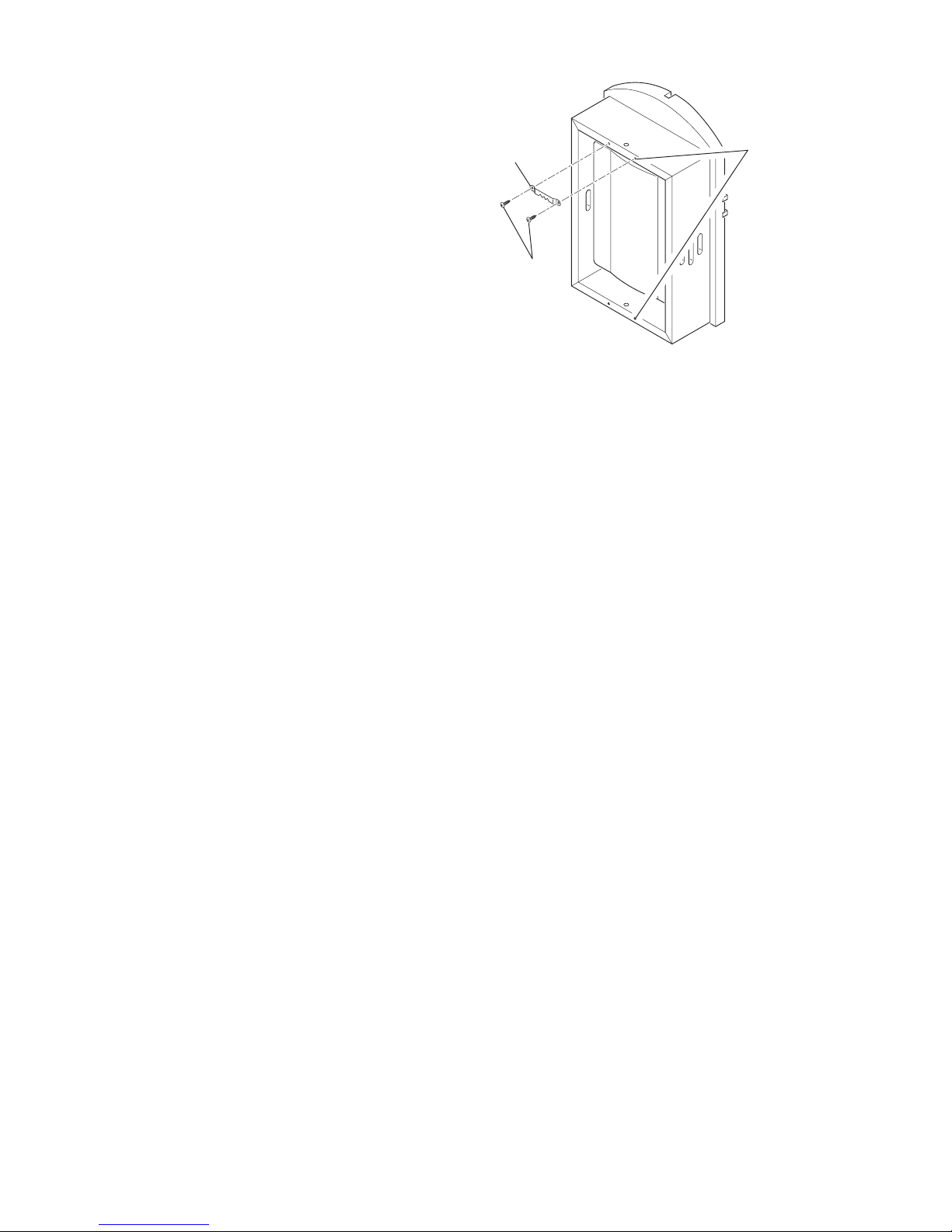

Figure 7
Predrilled
Hanger
Holes
Hanger
#4 Screws

-5-
598-1149-01
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

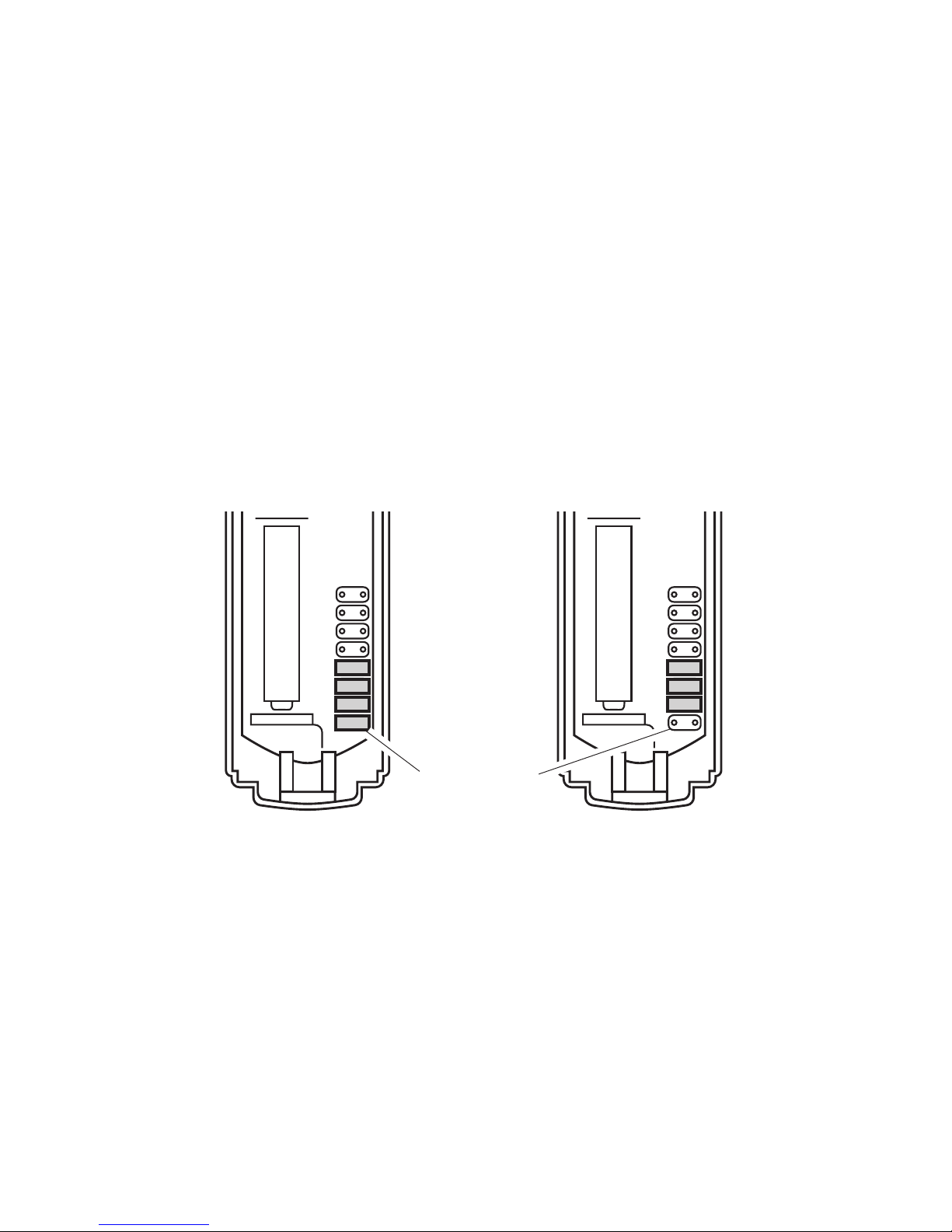

Push Button Set
for One Note Tune
(Dong)
Note: Some models might require
the use of tweezers to remove
and replace the jumpers.

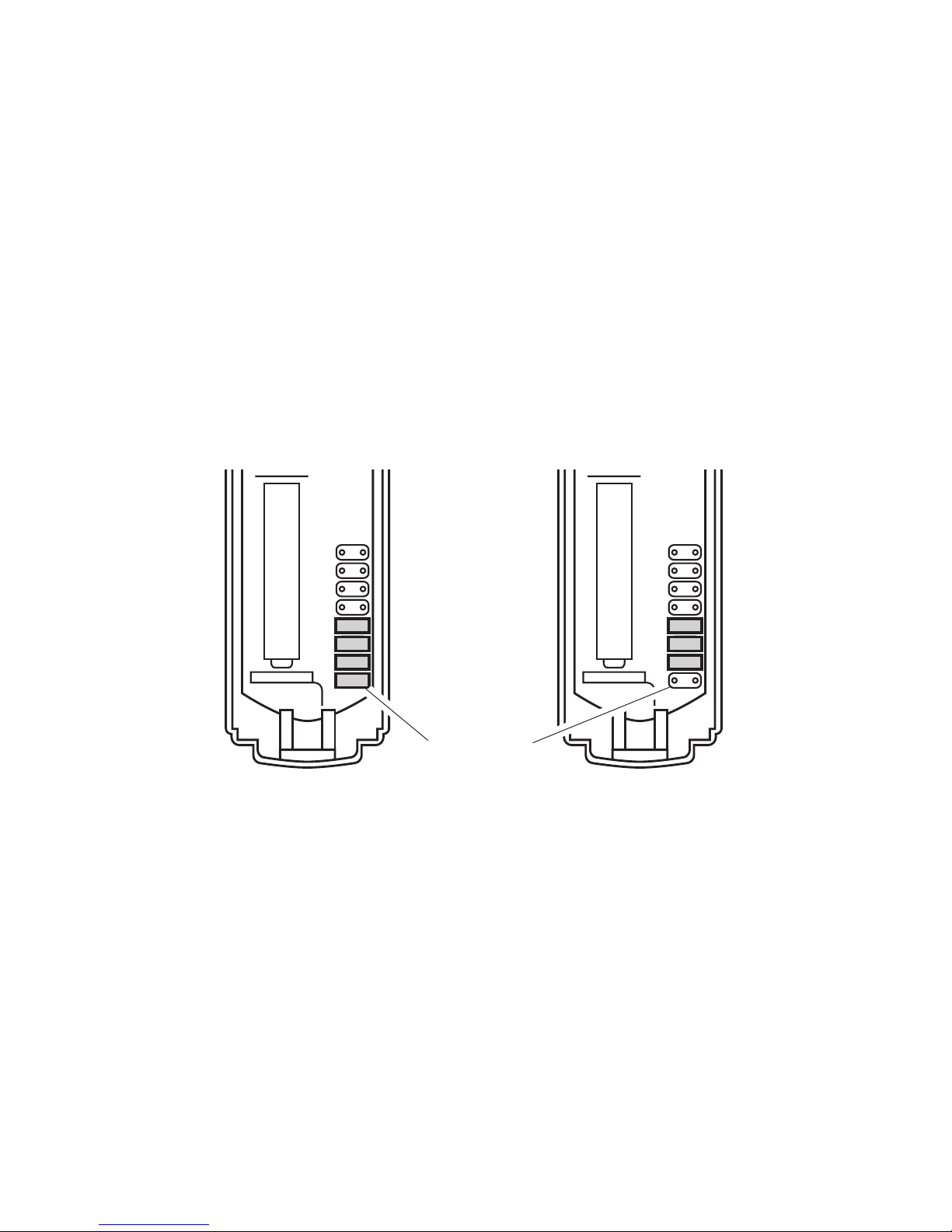

Figure 8 - Inside Push Button
Tune Settings
Your wireless chime has different selectable tunes: Dong (one note) and Ding-
Dong (two note). The factory setting is for the Ding-Dong tune. This tune can
be changed by following the instructions below.
• Dong (one note tune)
Inside Push Button: Add jumper to location 8.
• Ding-Dong (two note tune)
Inside Push Button: Remove jumper from location 8.
Note: All ACE®models have both front and back door tune capabilities. We
recommend the back door use the Dong tune and the front door use the Ding-
Dong tune. Models that include two push buttons will come factory set for front
and back doors. Decals on the rear of the push button will indicate its setting.
Tune Setting
Push Button Set
for Two Note Tune
(Ding-Dong)

-6- 598-1149-01
Troubleshooting
A. Low Battery Indicator:When the push button designated for the “Ding-Dong”
tone is pressed, only a “Dong” note will play when battery power is low in
chime unit.
B. Chime does not sound:
• Make sure push button and chime codes are the same (see Figure 9).
• Check orientation of push button and chime batteries (See diagram inside
push button and chime for correct battery orientation.)
• Check charge of push button and chime batteries, replace if necessary.
C. Chime sounds when not intended (false triggers): Chime is receiving
interference from another wireless device; change the code setting (see
Code Setting below).
D. Batteries seem OK, but the chime does not work when installed:
• Do not mount chime or push button on metal or near metal studs. This
reduces the transmitter range. Use 1/4" to 1/2" (6 to 13 mm) wood shims
to move chime or push button off metal surface.
• Concrete floors may reduce range. Move chime away from floor.
• Try locating chime closer to push button.
E. Code Setting:
It is recommended to only change one code position at a time and then check
to see if system is functioning properly.
1. Open the cases and locate the jumpers on the push button and the switches
on the chime (see Figure 9).
2. The push button has eight different jumper locations and the chime has seven
switches. Jumper positions 1 through 7 on the push button and the switches
on the chime are used for setting the code.
3. To change the code, either:
• Add a jumper to the push button and set the matching chime switch to
“ON” or...
• Remove a jumper on the push button and set the matching chime switch
to “OFF” or...
• Move a jumper in the push button from one location to another.Turn “OFF”
the chime switch matching the first location and turn “ON” the chime switch
matching the new location of the jumper.
Note: Code positions 1 through 7 must be exactly the same for both the
push button and chime for this system to function.
Note: Unit will come factory set with jumpers in locations 5, 6, and 7 on the
push button and switch locations 5, 6, and 7 in the “ON” position on the chime
(see Figure 9).
The range of the wireless chime can vary with location, temperature, and
battery condition.

-7-
598-1149-01
1
2
3
4
5
6
7
8
* Code Settings 1-7
Must Match Both Push
Button and Chime
Note: Some models might require
the use of tweezers to remove
and replace the jumpers.
1 2 3 4 5 6 7 ON

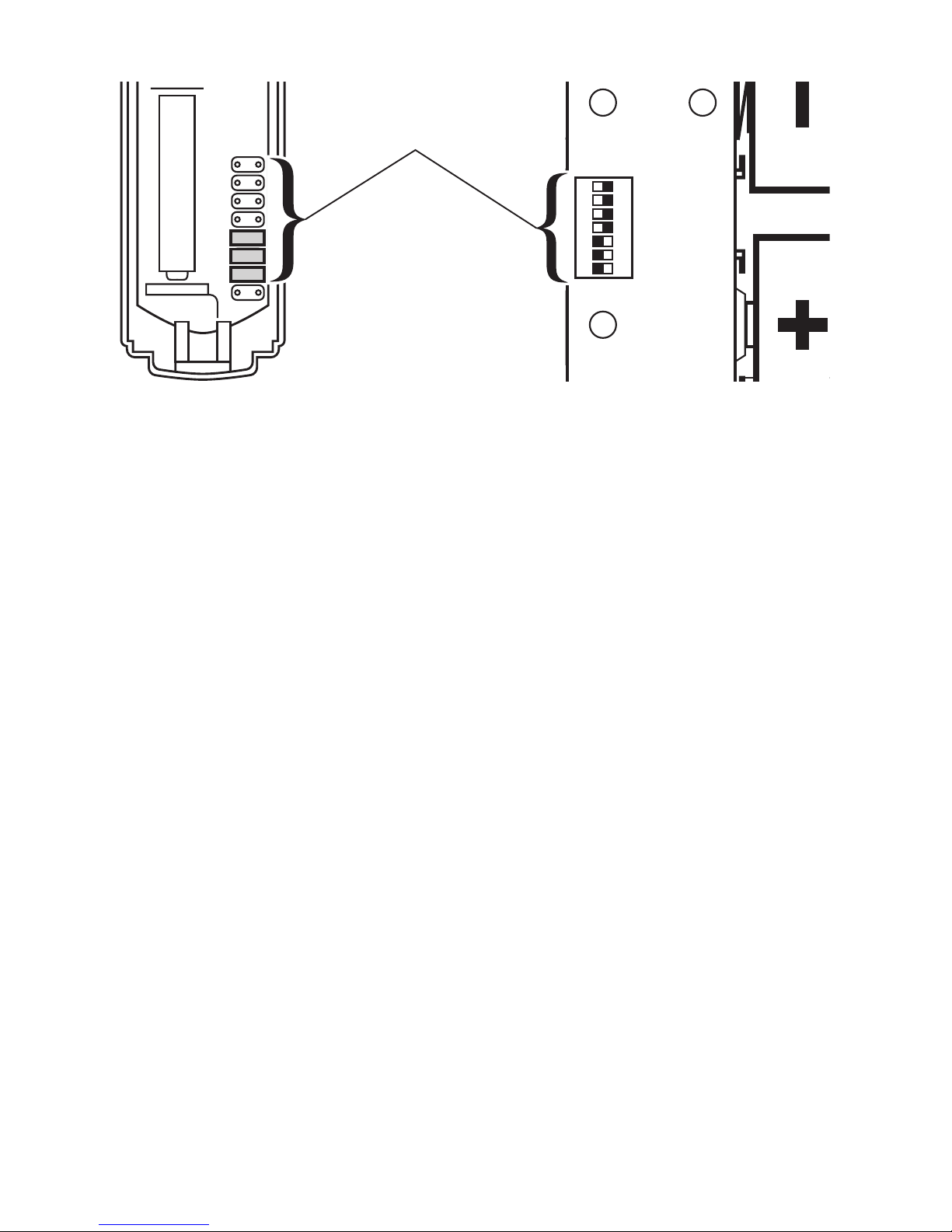

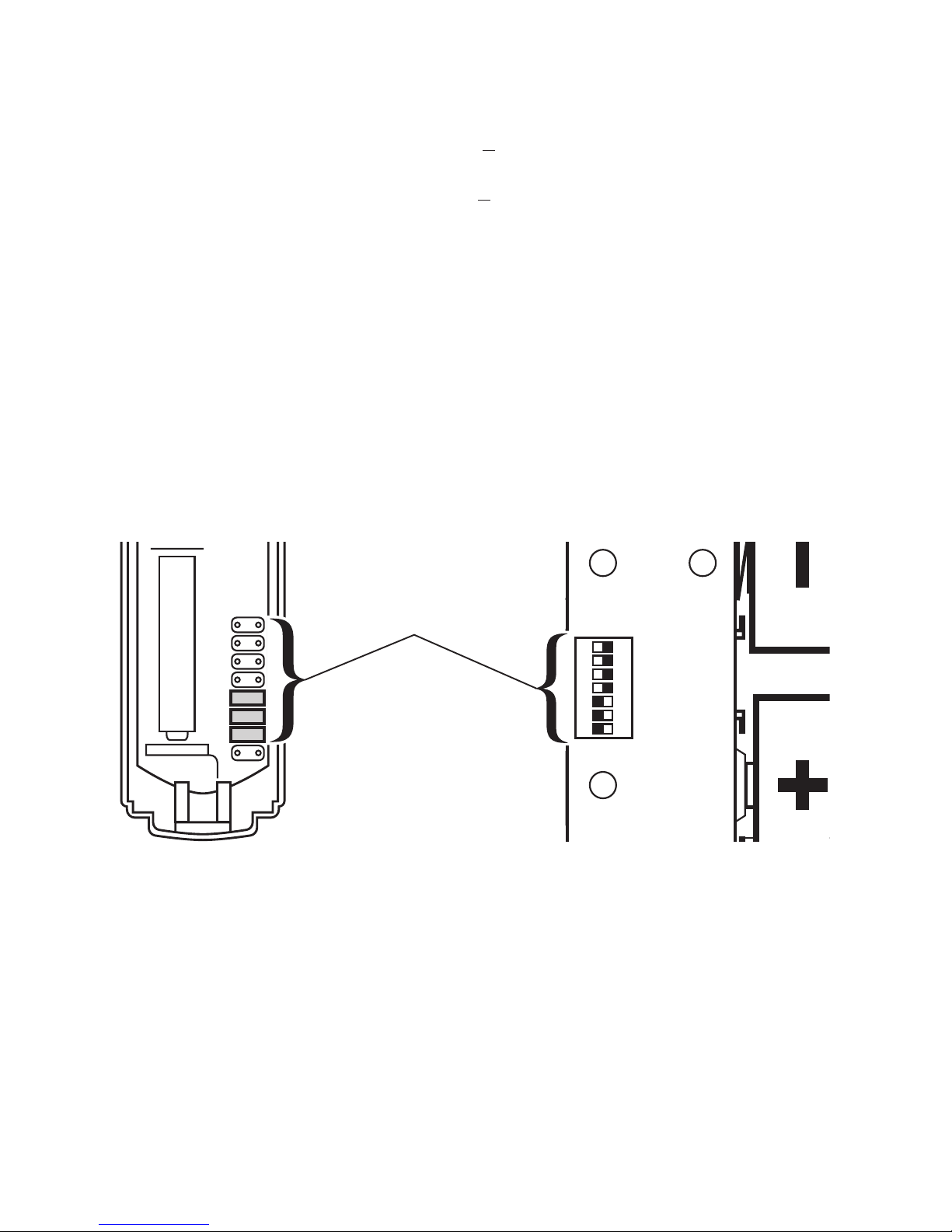

Figure 9 - Inside Push Button and Chime
Push Button
Jumpers on
Positions 5, 6, and 7
Chime Switches
5, 6, and 7 in “ON”
Position

-8- 598-1149-01
Technical Service
Please call 1-800-858-8501 (English speaking only) for assistance
before returning product to store.
If you experience a problem, follow this guide. You may also want to visit our
Web site at: www.hzsupport.com. If the problem persists, call* for assistance
at 1-800-858-8501 (English speaking only), 7:30 AM to 4:30 PM CST (M-F).
You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contactingTechnical Service, please have the following information available:
Model Number, Date of Purchase, and Place of Purchase.
No Service Parts Available for this Product
Regulatory Information
This device complies with Part 15 of the FCC Rules and RSS-210 of Industry
Canada.Operation is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
The user is cautioned that changes or modifications not expressly approved by
the party responsible for regulatory compliance could void the user’s authority
to operate the equipment.

-9-
598-1149-01
ACE®reserves the right to discontinue and to change specifications at any time
without notice without incurring any obligation to incorporate new features in
previously sold products.
ONE YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You
may also have other rights which vary from state to state or province
to province.
For a period of one year from the date of purchase, any malfunction
caused by factory defective parts or workmanship will be corrected at
no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs, batteries, and other expendable items are
not covered by this warranty. Unauthorized service or modification of the
product or of any furnished component will void this warranty in its entirety.
This warranty does not include reimbursement for inconvenience, installation,
setup time, loss of use, unauthorized service, or return shipping charges.
This warranty covers only ACE®assembled products and is not extended
to other equipment and components that a customer uses in conjunction
with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRAN-
TIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRE-
SENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE
PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND
SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE
CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF
ACE®FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUEN-
TIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF
BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some
states or provinces do not allow the exclusion or limitation of incidental
or consequential damages, so the above limitation or exclusion may not
apply to you. Please keep your dated sales receipt, it is required for all
warranty requests.

-10- 598-1149-01© 2007 598-1149-01 S
Este paquete tiene (El estilo del pulsador y de la campana puede variar de
la ilustración):
• Campana Inalámbrica
• Pulsador inalámbrico con batería
• Paquete de ferretería
Esta campana requiere 4 pilas alcalinas tipo “C” (no incluidas). Con uso
normal, las pilas alcalinas le durarán hasta 2 1/2años.
1. Instalar pila alcalina de botón tipo A23 de 12
voltios (Se incluye). Extraer la parte posterior de
la caja presionando la aleta en el botón con un
destornillador pequeño.Vea el diagrama dentro del
pulsador para la orientación correcta de la pila.
2. Quite la tapa de la campana. Hale firmemente
como se muestra en la Figura 2.
3. Coloque las 4 pilas alkalinas “C”. Asegúrese
que las pilas estén correctamente orientadas,
como se muestra en la Figura 3.
4. Pruebe el alcance. Ponga provisionalmente
la campana y el pulsador en la posición donde
los quiera instalar. Presione el pulsador para
verificar que la campanay el pulsador funcionen
apropiadamente. Si la campana no suena, vea
Análisis de Averías.
Figura 2
Figura 3
Figura 1
1 2 3 4 5 6 7
ON
1 2 3 4 5 6 7
ON
ADVERTENCIA: Para prevenir una po-
sible LESIÓN SERIA o LA MUERTE:
• NUNCA deje que los niños estén cerca de
las baterías.
• Si se traga una batería, notifique inmedia-
tamente al doctor.
Campana mecánica
inalámbrica que
funciona con pila
Modelo 3196425 (AC-6505)

-11-
598-1149-01
5. Monte el pulsador. Use ya sean tornillos o cinta
adhesiva por ambas caras para instalar el pulsador.
Para montar con tornillos, quite la parte de atrás de la
caja empujando hacia adentro la lengüeta de abajo con
un destornillador pequeño y girando la cuchilla (vea la
Figura 1).
Coloque la parte de atrás de la caja contra la jamba
o la pared (vea la Figura 4). Encaje a presión la parte
frontal del pulsador.
Cuando fije el pulsador usando cinta adhesiva por ambas
caras, asegúrese que la superficie de la pared o la del
batiente de la puerta estén limpias.
6. Monte la campana. Hay tres formas diferentes de
instalar la campana dependiendo del modelo de
campana que ha comprado. Determine abajo cuál
modelo compró. Monte la campana de acuerdo a las
instrucciones que corresponden a su campana.
1 2 3 4 5 6 7
ON
Campana Campana con tapa Campana con tapa
Básica decorativa separada decorativa fija
El estilo del pulsador y de la campana puede variar de la ilustración
Figura 4

-12- 598-1149-01
1 2 3 4 5 6 7
ON
Huecos
Para
Montaje
en Pared
Monte la
unidad de
la campana
con la flecha
apuntando
hacia arriba
1 2 3 4 5 6 7
ON
Campana básica:
1. Retire las baterías (pilas) de la campana.
2. Ponga la campana contra la pared y verifique que esté nivelada.
3. Use los orificios de la campana como plantilla (vea la Figura 5). Taladre un
orificio guía de 5.5 mm (7/32 pulgadas) de diámetro para las 2 anclas de
pared (provistas) e inserte las anclas.
4. Inserte los 2 tornillos (provistos) por los orificios posteriores de la campana.
5. Use como guía la flecha que se encuentra dentro de la unidad de la campana,
y monte la campana con la flecha apuntando hacia arriba (vea la Figura 5).
No apriete por completo.
6. Verifique que la campana esté nivelada y apriete los tornillos con seguridad.
7. Cambie las baterías (pilas) (vea la Figura 3). Asiente a presión la tapa sobre
la base de la campana.
Figura 5
1 2 3 4 5 6 7
ON
Campana con tapa decorativa
separada:
1. Deslice la clavija de la tapa
por sobre la parte trasera de
la campana, como se mues-
tra en la Figura 6. La clavija
debe estar fijada en la base
antes de instalar la base en
la pared (la clavija puede ser
pre-ensamblada).
2. Siga las indicaciones de la
sección “Campana Básica”
para instalar la base de la
campana en la pared.
3. Cuelgue la tapa sobre la
clavija de la tapa. Figure 6
Parte superior
de la campana
Parte posterior
de la campana
Clavija de
la tapa
Clavija de la tapa instalada en la
parte posterior de la campana

-13-
598-1149-01
Campana con tapa decorativa
fija:
1. Instale el colgador en la campana
(el colgador puede estar pre-en-
samblado):
• Coloque el colgador encima de
los orificios pretaladrados (sea
del panel superior o inferior).
• Conecte el colgador a la cam-
pana con los 2 tornillos Nº 4
(provistos).
2. Determine dónde va a montarse la
campana.
3. Taladre un orificio guía de 6.4 mm (1/4 pulgadas) de diámetro para el ancla
de pared (provista) e inserte el ancla.
4. Atornille en el ancla el tornillo Nº 8 (provisto).Deje una separación de 1.5 mm
(1/16 de pulgada) entre la cabeza del tornillo y la pared.
5. Coloque el colgador sobre el tornillo para montar la campana.
Figura 7
Orificios
pretaladrados
para el
colgador
Colgador
Tornillo
Nº 4

-14- 598-1149-01
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Programación del tono
Su campana inalámbrica tiene diferentes tonos que se pueden seleccionar:
Talán (una nota) y Tilín-Talán (dos notas). La calibración de fábrica es el
tono Tilín-talán. Este tono puede ser cambiado siguiendo las instrucciones
que siguen.
• Talán (tono de una nota)
Dentro del Pulsador: aumente un puente al sitio 8.
• Tilín-talán (tono de dos notas)
Dentro del Pulsador: Quite el puente del sitio 8.
Nota: Todos losmodelosACE®tienen capacidad de tonos tanto en el frente como
en la parte de atrás. Recomendamos que la puerta posterior use el tono Talán
y la puerta frontal el tono Tilín-Talán. Los modelos que incluyen dos pulsadores
vendrán con la calibración de fábrica para las puertas frontal y posterior. Las
calcomanías en la parte posterior del pulsador le indicarán la calibración.
Conjunto de pulsadores
para un tono de una
nota (Dong)
Figura 8 - Dentro del Pulsador
Programación
del tono
Conjunto de pulsadores
para un tono de dos
notas (Ding-Dong)
Nota: Algunos modelos podrían
requerir el uso de pinzas especiales
para retirar y colocar los puentes.

-15-
598-1149-01
Análisis de Averías
A. Indicador de pila baja: cuando se pulsa el botón designado para el tono
“Tilín-Talán”, se escuchará sólo la nota “Talán” cuando la potencia de la pila
está baja en la unidad de la campana.
B. La campana no suena:
• Asegúrese que los códigos del pulsador y de la campana sean los mismos
(vea la Figura 9).
• Verifique la posición de la batería del pulsador (Vea el diagrama dentro del
pulsador y de la campana para la correcta orientación de la batería.)
• Revise la carga de las baterías del pulsador y de la campana, reemplácelas
si es necesario.
C. La campana suena sin razón (falsa activación): La campana está reci-
biendo interferencia de otro dispositivo inalámbrico;cambie los códigos (Vea
abajo la Configuración de códigos).
D. La pilas parecen estar buenas pero la campana no funciona una vez
instalada:
• No instale la campana o el pulsador sobre superficies metálicas o cerca de
montantes metálicos.Esto reduce el alcance del transmisor. Use cuñas de
madera de 6 a 13mm para aislar al pulsador de la superficie metálica.
• Los pisos de concreto pueden reducir el alcance. Mueva la campana fuera
del piso.
• Trate de ubicar a la campana lo más cerca del pulsador.
E. Configuración de códigos:
Se recomienda cambiar tan solo una posición de código a la vez y luego com-
probar para ver si el sistema está funcionando correctamente.
1. Abra las cajas y ubique los puentes del pulsador y los interruptores de la
campana (vea la Figura 9).
2. El pulsador tiene ocho diferentes sitios para los puentes y la campana tiene
siete interruptores. La posición de los puentes van del 1 al 7 en el pulsador
y los interruptores de la campana se usan para configurar el código.
Continúa

-16- 598-1149-01
3. Para cambiar el código haga cualquiera de esto:
• Añada un puente al pulsador y ponga el interruptor correspondiente de
la campana en “ON” (Encendido), o…
• Quite un puente del pulsador y ponga el interruptor correspondiente de
la campana en “OFF” (Apagado), o…
• Mueva un puente del pulsador de un sitio a otro. Ponga en “OFF” el inte-
rruptor de la campana que corresponda al primer sitio y ponga en “ON”
el interruptor de la campana que corresponda al nuevo sitio del puente.
Nota: las posiciones del código del 1 al 7 deben ser exactamente las mismas
tanto del pulsador como de la campana para que el sistema funcione.
Nota: La unidad vendrá con la configuración de fábrica con los puentes en los
sitios 5, 6 y 7 en el pulsador y con los sitios 5, 6 y 7 para interruptores en la
posición “ON” en la campana (vea la Figura 9).
El alcance de la campana inalámbrica puede variar con: la ubicación, tempe-
ratura y condiciones de la batería.
* Las Calibraciones de
Código del 1-7 Deben
Coincidir Tanto en el
Pulsador Como en el
Timbre.
Nota: Algunos modelos podrían
requerir el uso de pinzas especiales
para retirar y colocar los puentes.
Figura 9 - Dentro del pulsador y de la campana
Puentes del
Pulsador en
Posiciones 5, 6 y 7
Interruptores 5, 6 y 7
de la campana
en posición “ON”
1
2
3
4
5
6
7
8
1 2 3 4 5 6 7 ON

-17-
598-1149-01
Servicio Técnico
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para
pedir ayuda antes de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro
sitio Web: www.hzsupport.com. Si el problema continúa, llame al 1-800-858-
8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted
puede también escribir a:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información:
Número de Modelo, Fecha de compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.
Información Regulatoria
Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comisión Fe-
deral de Comunicaciones) y con la RSS-210 de las Industrias del Canadá. El
funcionamiento está sujeto a las dos siguientes condiciones: (1) este aparato
no puede causar interferencias dañinas, y (2) este aparato debe aceptar cual-
quier interferencia recibida, incluyendo una interferencia que pueda causar un
funcionamiento indeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas expresa-
mente por la parte responsable de cumplir con los reglamentos podría invalidar
la autoridad del usuario para el uso de este equipo.

-18- 598-1149-01
ACE®se reserva el derecho de descontinuar y de cambiar las especificacio-
nes a cualquier momento, sin previo aviso, sin incurrir en ninguna obligación
de tener que incorporar nuevas características en los productos vendidos
anteriormente.
GARANTÍA LIMITADA A 1 AÑO
Esta es una “Garantía Limitada” que le da a Ud. derechos legales espe-
cíficos. Usted puede también tener otros derechos que varían de estado
a estado o de provincia a provincia.
Por un período de 1 año desde la fecha de compra, cualquier mal fun-
cionamiento ocasionado por partes defectuosas de fábrica o mano de
obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal
uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles
no están cubiertas por esta garantía. Los Servicios no autorizados o
modificaciones del producto o de cualquier componente que se provee
invalidarán esta garantía en su totalidad. Esta garantía no incluye reem-
bolso por inconveniencia, instalación, tiempo de instalación, perdida de
uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por ACE®y
no se extiende a otros equipos o componentes que el consumidor usa
junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS
GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO
CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE CO-
MERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUAL-
QUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE
EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLU-
CIÓN DEL CLIENTEY NO HABRÁ RESPONSABILIDAD POR PARTE DE
ACE®POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL
O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER
PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES.
Algunos estados o provincias no permiten la exclusión o limitación de
daños incidentales o consecuentes, de modo que la limitación o exclusión
arriba indicada puede que no se aplique a Ud. Por favor guarde su recibo
de venta fechado; se lo requiere para cualquier solicitud de garantía.

-19-
598-1149-01© 2007 598-1149-01 F
Cet emballage contient (Le style de l’unité de bouton-poussoir et du carillon
peut varier par rapport à l’illustration):
• Carillon dans fil
• Unité de bouton-poussoir sans fil, avec pile
• un ensemble de ferrures
Ce carillon nécessite 4 piles alcalines « C » (non comprises). Utilisées de
la façon courante, les piles alcalines peuvent durer jusqu'à 2 1/2ans.
1. Installation de la pile alcaline 12 V de type
A23 pour bouton-poussoir (Compris). Ôtez la
partie arrière du boîtier en enfonçant la patte du
bas au moyen d’un petit tournevis.Voir la bonne
orientation de la pile sur le schéma à l'intérieur
de l'unité de bouton-poussoir.
2. Ôtez le couvercle du carillon.Tirez fermement,
comme le montre la figure 2.
3. Installez 4 piles alcalines « C ». Assurez-
vous que les piles sont orientées correctement,
comme le montre la figure 3.
4. Plage d’essai. Positionnez temporairement le
carillon et l’unité de bouton-poussoir à l’endroit où
vous voulez les monter.Enfoncez le bouton-pous-
soir pour vous assurer que celui-ci et le carillon
fonctionnent correctement.Si le carillon ne retentit
pas, consultez la section «Dépannage».
Figure 2
Figure 3
Figure 1
1 2 3 4 5 6 7
ON
1 2 3 4 5 6 7
ON
MISE EN GARDE : Pour éviter les risques
de BLESSURES GRAVES, voire de DÉCÈS :
• Ne laissez JAMAIS un enfant seul près des
piles.
• En cas d’ingestion d’une pile, avisez im-
médiatement un médecin.
Carillon mécanique sans
fil, commandé par piles
Modèle 3196425 (AC-6505)

-20- 598-1149-01
5. Installez le bouton-poussoir. Utilisez soit des vis,
soit du ruban adhésif double face pour monter l’unité
de bouton-poussoir.
Pour faire l’installation avec les vis, enlevez le dos du
boîtier en poussant sur les agrafes de la base avec
un tournevis (voir Figure 1).
Fixez le dos du boîtier au chambranle ou au mur (voir
Figure 4). Enclenchez la partie avant de l’unité de
bouton-poussoir en place.
Lorsque vous montez l’unité de bouton-poussoir en
utilisant du ruban adhésif double face, assurez-vous
que la surface du montant de porte ou du mur est
propre.
6. Installez le carillon. Il existe trois façons distinctes
d’installer le carillon, en fonction du modèle acheté.Dé-
terminez d’abord le modèle de carillon acheté, comme
indiqué plus loin.Installez ensuite le carillon conformé-
ment aux directives fournies pour ce modèle.
1 2 3 4 5 6 7
ON
Carillon Carillon avec couvercle Carillon avec couvercle
de base décoratif amovible décoratif fixe
Le style de l’unité de bouton-poussoir et du carillon peut varier par rapport à
l’illustration
Figure 4
