Acer P206HL User manual

LCD Monitor Quick Setup Guide
Safety Instructions
Observe the fol owing safety guidelines when connection and using your monitor:
·Be sure that your monitor is electrically rated to operate with the AC power available inyour location.
·Locate your monitor near an easily accessible electrical outlet.
·Place the monitor on a solid surface and treat it carefully. The screen can be damaged if dropped, sharply hit, or touched
with a sharp or abrasive implement.
·Put your monitor in a location with low humidity and a minimum of dust.
·Never use your monitor if the power cable has been damaged. Do not allow anything to rest on the power cable, and keep
the cable away from where people could trip over it.
·Never insert anything metallic into the monitor openings. Doing so may create the danger of electric shock.
·To avoid electric shock, never touch the inside of the monitor. Only a qualified technician should open the monitor’s case.
·Be sure to hold the plug, not the cable, when disconnecting the monitor from an electrical outlet.
·Openings in the monitor cabinet are provided for ventilation. To prevent overheating, these openings should not be
blocked or covered. Also, avoid using the monitor on a bed, sofa, rug, or other soft surface.
·Doing so may block the ventilation openings in the bottom of the cabinet. If you put the monitor in a bookcase or some
other enclosed space, be sure to provide adequate ventilation.
·Do not expose the monitor to rain or use it near water. If the monitor accidentally gets wet, unplug it and contact an
authorized dealer immediately. You can clean the exterior of the monitor with a damp cloth when necessary, but be sure
to unplug the monitor first. If your monitor does not operate normally-in particular, if there are any unusual sounds or smells
coming from it -unplug the monitor immediately and contact an authorized dealer or service center.
Connecting Your Monitor to a Computer
1.1-1 Connect Video Cable
a. Make sure both the monitor and computer are powered-OFF.
b. Connect the video cable to the computer.
(only Dual-Input Model) Connect one end of the 24-pin DVI cable to the back of the monitor and connect the other
end to the computer’s port.
2. Connect power cord
Connect the power cord to the monitor, then to a properly grounded AC outlet.
3. Connect the Audio Cable.(optional)
4. Power-ON Monitor and Computer
Power-ON the monitor first, then power-ON the computer.
This sequence is very important.
5. If the monitor still does not function properly, please refer to the troubleshooting section to diagnose the problem.
Troubleshooting Tips
No Power - The monitor’s power indicator is off.
Make sure the monitor power cable is fully inserted in the monitor’s power port and the electrical outlet.
Test the electrical oulet by plugging in a working electrical device such as a lamp.
Try another power cable on the monitor. You can use the computer’s power cable to perform this test.
No Video - The monitor’s power indicator is on but there are no
image on the screen.
nsure that the video connector is properly connected to the computer.
nsure that the computer is on and functioning properly.
Turn off the monitor and check the video cable pins. Make sure no pins are bent.
Operationg Detail
Please refer to user’s guide in CD-ROM packaged with this monitor
l
P
English
1-2
0 6 HL

FCC notice
This device has been tested and found to comply with the limits for a Class B digital
device pursuant to Part 15 of the FCC rules. These limits are designed to provide reason-
able protection against harmful interference in a residential installation. This device
generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communica-
tions.
However, there is no guarantee that interference will not occur in a particular installa-
tion. If this device does cause harmful interference to radio or television reception, which
can be determined by turning the device off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the device and receiver.
• Connect the device into an outlet on a circuit different from that to which the
receiver is connected.
• Consult the dealer or an experienced radio/television technician for help.
Notice: Shielded cables
All connections to other computing devices must be made using shielded cables to
maintain compliance with C regulations.
Notice: Peripheral devices
Only peripherals (input/output devices, terminals, printers, etc.) certified to comply with
the Class B limits may be attached to this equipment. Operation with non-certified
peripherals is likely to result in interference to radio and TV reception.
Caution
Changes or modifications not expressly approved by the manufacturer could void the
user authority, which is granted by the Federal Communications Commission, to operate
this product.
Operation conditions
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired
operation.
Notice: Canadian users
This Class B digital apparatus complies with Canadian ICES-003.
Remarque à l’intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.
Regulations and safety notices
CC
CE declaration of Conformity
M
E
English
LCD Monitor Quick Setup Guide
Hereby, Acer Inc., declares that this LCD monitor is in compliance with the essential requirements
and other relevant provisions of EMC Directive 89/336/EEC, amended by 92/31/EEC and 93/68/EEC,
Low Voltage Directive 2006/95/EC, RoHS Directive2002/95/EC and Directive 2009/125/EC with regard
to establishing a framework for the setting of eco-design requirements for energy-related product.
P0 6 HL

Disposal of W aste Equipment by Users in Private Household in
the European Union
This symbol on the product or on its packaging indicates that this product must
not be disposed of with your other household waste. Instead, it is your respon-
sibility to dispose of your waste equipment by handing it over to a designated
collection point for the recycling of waste electrical and electronic equipment.
The separate collection and recycling of your waste equipment at the time of
disposal will help to conserve natural resources and ensure that it is recycled in
a manner that protects human health and the environment. For more informa-
tion about where you can drop off your waste equipment for recycling, please
contact your local city office, your household waste disposal service or the shop
where you purchased the product.
Regulatory Compliance
English
LCD Monitor Quick Setup Guide
R
LR60441
C US
P0 6 HL

SPECIFICATION
* All specifications are subject to change without notice.
Driving system TFT Color LCD
Size 20” W
Pixel pitch 0.276mm(H)x 0.276mm(V)
Brightness 250cd/m2(Typical)
Contrast
Viewable angle
LCD Panel
Response time 5 ms (Typical)
Video R,G,B Analog Interface
H-Frequency 30‐80KHz
V-Frequency 55‐75Hz
Display Colors 16.7M Colors
Dot Clock 160MHz
Max. Resolution 1600x900@60Hz
Plug & Play VESA DDCCI/DDC2B
ON Mode
Sleep Mode
Off/Standby Mode
D-Sub
Input Connector DVI-D 24pin (Only Dual-Input Model)
Analog:0.7Vp-p(standard), 75 OHM, Positive
Input Video Signal Digital signal (Only Dual-Input Model)
Speaker 1 W x 2 (Only With Speaker Model)
Maximum Screen Size Horizontal : 442.8 mm
Vertical : 24 .075 mm
Power Source 100~240VAC,50/60Hz
Environmental Considerations
Operating Temp: 0oC to 40oC
Storage Temp.: -20oC to 60oC
Operating Humidity: 20% to 85%
Dimensions 353.00 (H) x 185(D)mm
Weight (N. W.)
Switch
Empowering Key and Automatic adjustment/ Exit
</ >
Power Button
MENU/ENTER
External Controls:
Functions
Contrast
Brightness
Focus
Clock
H.Position
V.Position
(Warm) Color
(Cool) Color
RGB Color temperature
Language
OSD position. timeout
Auto configuration (only Analog input model)
Input signal Selection (only Dual input model)
Display information
Reset
Exit
170o(H)160o(V)(CR=10),(176o(H)170o( )(CR=5)(
0.
0.33W(typ.)
English
V
LCD Monitor Quick Setup Guide
FP
Power consumption
@200cd/m2
18W(typ.)
476.80 (W) x
3.2 kg Unit (net)
9
P0 6 HL
12000000:1 Max (ACM)
38W(typ.)

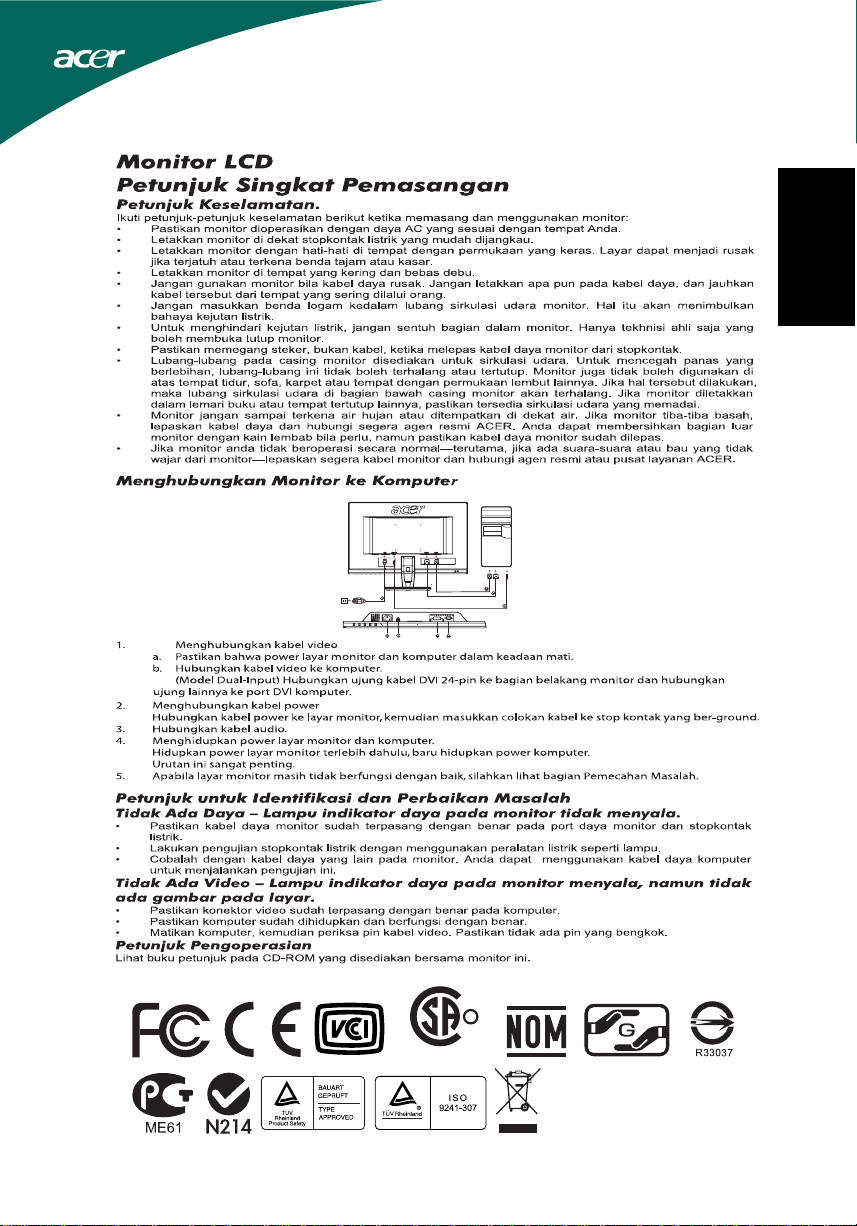

Standar spesifikasi
Bahasa Indonesia
1-2
1-1
LCD Monitor Quick Setup Guide
R
LR60441
C US
P0 6 HL

SPESIFIKASI
* Semua spesifikasi gampang dirobah tanpa pemberitahuan.
Sistem penggerak LCD TFT Berwarna
Ukuran
Pitch Piksel 0.276mm(H)x 0.276mm(V)
Kecerahan 250cd/m
2
(Typ.)
Rasio Kontras 12000000:1 Maksimum (ACM)
Sudut tampilan
Panel LCD
Waktu respon 5 ms (Typ.)
Video Antar muka Analog R, G, B
Frekuensi-H 30‐80KHz
Frekuensi-V 55‐75Hz
Warna Display 16.7M juta warna
Clock Dot 160MHz
Resolusi Maks. 1600x900@60Hz
Plug & Play VESA DDCCI/DDC2B
Mode Hidup 18W (Typ. )
Mode Tidur 0.38W (Typ. )
Mati/Készenléti
mód/Mode Siaga
D-Sub
Konektor Input DVI 24 pin (Model Dual-Input)
Analog: 0,7Vp-p (standar), 75 OHM, Positif
Sinyal Input Video Sinyal Digital (Model Dual-Input)
Speaker 1 W x 2（Hanya dengan Model Speaker）
Ukuran layar maksimum Horisontal:442.8 mm
Vertikal :249.075 mm
Stopkontak: 100~240VAC,50/60Hz
Persyaratan lingkungan
Suhu Kerja:0
o
C to 40
o
C
Suhu penyimpanan.:-20
o
C to 60
o
C
Kelembaban operasional::20% hingga 85%
Dimensi
Berat (Bersih)
Video
Switch Daya
< / >
Tombol Pengaturan Otomatis
MENU/ Keluar
Berat (Bersih)50450
Fungsi
Kontras
Kecerahan
Fokus
Clock
Posisi H.
Posisi V.
(Panas) Warna
(Dingin)Warna
Temperatur Warna RGB
Bahasa
Batas waktu posisi OSD
Konfigurasi Otomatis (Hanya Model Analog)
Pilihan sinyal Input (Hanya Dual model)
Informasi Display
Reset
Keluar
0.33W (Typ. )
170
o
(H)160
o
(V)(CR=10),(176
o
(H)170
o
( )(CR=5)(
Bahasa Indonesia
V
LCD Monitor Quick Setup Guide
20” W
FP
Pemakaian daya
@200cd/m2
476.80 (W) x 353.00 (H) x185 (D)mm
3.2kg
P0 6 HL

1.1-1Conexión del Cable Video
a. Asegúrese de que tanto el monitor como la
computadora estén apagado.
b. Conecte el cable video a la computadora.
1-2Cable Digital (Sólo en modelos con entrada dual)
a. Asegúrese de que tanto el monitor como la computadora
estén apagado.
b. Conecte un extremo del cable DVI de 24 contanctos a la parte
trasera del monitor y conecte el otro extremo al puerto DVI del
equipo.
2.Conexión del cordón eléctrico.
Prendido del Monitor y la Computadora
Prende primero el monitor y luego la computadora.
sta secuencia es muy importante.
.Si el monitor no funciona correctamente, consulte el apartado
de solución de anomalías para intentar corregir el problema.
Opcional: Conecte la toma de entrada de audio (AUDIO IN)
del monitor LCD al puerto de salida de línea del ordenador
con el cable de audio.
3.
4.
5
Español
LCD Monitor Quick Setup Guide
P0 6 HL

Español Español
Notas administrativas y de seguridad
Nota de la comisión FCC
Este equipo ha sido probado y es compatible con los límites de un dispositivo digital de Clase
B, según el párrafo 15 del Reglamento de FCC. Estos límites han sido diseñados para ofrecer
un nivel de protección razonable frente a interferencias perjudiciales en una instalación
residencial. Este dispositivo genera, utiliza y puede irradiar energía en radiofrecuencia y, si
no se instala y utiliza según sus instrucciones, podría provocar interferencias perjudiciales en
comunicaciones de radio.
No obstante, no es posible garantizar que no se produzcan interferencias en una instalación
particular. Si este dispositivo causa interferencias perjudiciales en la recepción de radio o
televisión, lo cual podrá determinar encendiendo y apagando el dispositivo, animamos al
usuario a intentar corregir la interferencia llevando a cabo una o más de las siguientes
medidas:
• Reorientar o recolocar la antena receptora.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a un enchufe perteneciente a un circuito distinto al que
pertenece el enchufe al que está conectado el receptor.
• Consulte con su proveedor o con un técnico experimentado en radio / TV para más
información.
Declaración de conformidad de la CE
Nota: Cables blindados
Todas las conexiones realizadas a otros dispositivos informáticos deberán hacerse utilizando
cables blindados para mantener el cumplimiento con las normativas EMC.
Nota: dispositivos periféricos
Únicamente podrán conectarse a este dispositivo aquellos periféricos (dispositivos de
entrada/salida, terminales, impresoras, etc.) certificados dentro de los límites de Clase B. El
uso de periféricos no certificados podría provocar interferencias en la recepción de señales
de radio y TV.
Precaución
Los cambios o modificaciones no aprobados explícitamente por el fabricante podrían
invalidar la autoridad del usuario, otorgada por la Comisión Federal de Comunicaciones
(FCC), para utilizar este producto.
Condiciones de uso
Este dispositivo satisface los requisitos de la Parte 15 de la Normativa FCC. Su
funcionamiento se encuentra sometido a las siguientes dos condiciones: (1) Este dispositivo
no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier
interferencia recibida, incluyendo aquellas interferencias que puedan provocar
funcionamientos no deseados.
Nota: Usuarios canadienses
Este aparato digital de Clase B satisface los requisitos de la norma canadiense ICES-003.
Remarque àl ’intention des utili s ate urs c a nadi ens
Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.
LCD Monitor Quick Setup Guide
Acer Inc. kinnitab käesolevaga, et see LCD monitor vastab EMC direktiiivi 89/336/EMÜ, viimati
muudetud direktiividega 92/31/EMÜ ja 93/68/EMÜ, madalpingedirektiivi 2006/95/EÜ, RoHS direktiivi
2002/95/EÜ ja direktiivi 2009/125/EÜ peamistele nõuetele ja teistele asjakohastele sätetele, mis on
seotud raamistiku kehtestamisega energiamõjuga toodete ökodisaini nõuetele.
P0 6 HL

Español
liminación de residuos de equipos eléctricos y electrónicos por
parte de usuarios particulares en la Unión uropea
ste símbolo en el producto o en su envase indica que no debe eliminarse junto
con los desperdicios generales de la casa. s responsabilidad del usuario eliminar
los residuos de este tipo depositándolos en un “punto limpio” para el reciclado
de residuos eléctricos y electrónicos. La recogida y el reciclado selectivos de los
residuos de aparatos eléctricos en el momento de su eliminación contribuirá a
conservar los recursos naturales y a garantizar el reciclado de estos residuos de
forma que se proteja el medio ambiente y la salud. Para obtener más información
sobre los puntos de recogida de residuos eléctricos y electrónicos para reciclado,
póngase en contacto con su ayuntamiento, con el servicio de eliminación de
residuos domésticos o con el establecimiento en el que adquirió el producto.
Cumplimiento legal
LCD Monitor Quick Setup Guide
R
LR60441
C US
P0 6 HL

Español
ESPECIFICACIONES
* Todo el contenido de este manual está sujeto a cambios sin previo aviso.
Sistema conductor LCD Color TFT
Tamaño
Punto de pixel 0.276mm(H)x 0.276mm(V)
Brillo 250cd/m2(típico)
Contraste 12000000:1 Máx (ACM)
Ángulo visible
Panel LCD
Tiempo de respuesta 5 ms (típico)
Video Interfaz analógica R,G,B
Frecuencia H 30‐80KHz
Frecuencia V 55‐75Hz
Colores mostrados 16.7M de colores
Sincronización de punto 160MHz
Resolución máxima 1600x900@60Hz
Plug & Play VESA DDCCI/DDC2B
Modo Activado 18W(typ.)
Modo de suspensión 0.38W(typ.)
Apagado/
Modo en espera
D-Sub
Conector de entrada DVI-D 24pin(Sólo en modelos con entrada dual)
Analógica:0.7Vp-p(estándar), 75 OHM, Positiva
Señal de vídeo de entrada Señal digital (Sólo en modelos con entrada dual)
altavoz 1 W x 2 (sólo en modelo con altavoces)
Tamaño máximo de pantalla Horizontal :442.8 mm
Vertical : mm
Fuente de alimentación 100~240VAC,50/60Hz
Consideraciones medioambientales Temperatura 0°C a 40°C
Temperatura de almacenamiento: -20°C a 60°C
Humedad de funcionamiento: 20% a 85%
Dimensioner
Weight (N. W.)
Interruptor
empowering(Encender)/Salir
Botón Ajuste automático / Salir
< / >
Botón de encendido
MENú / INTRO
Controles externos:
Funciones
Contraste
Brillo
Nicidez
Reloj
H. Posicion
V. Posicion
Idioma
Auto configuración (Sólo Modelo de entrada
analógico)
Selección de señal de entrada (Sólo Modelo de
entrada dual)
Cálido
Frio
Temperatura de color RGB
Reiniciar
Posición OSD . tiempo de espera
Información de pantalla
Salida
0.33W(typ.)
170o(H)160o(V)(CR=10),(176o(H)170o( )(CR=5)(V
LCD Monitor Quick Setup Guide
20” W
FP
Consumo de energía
@200cd/m2
476.80 x 353.00 x 185(BxHxD)mm
3.2 kg Unit (net)
249.075
P0 6 HL

Français

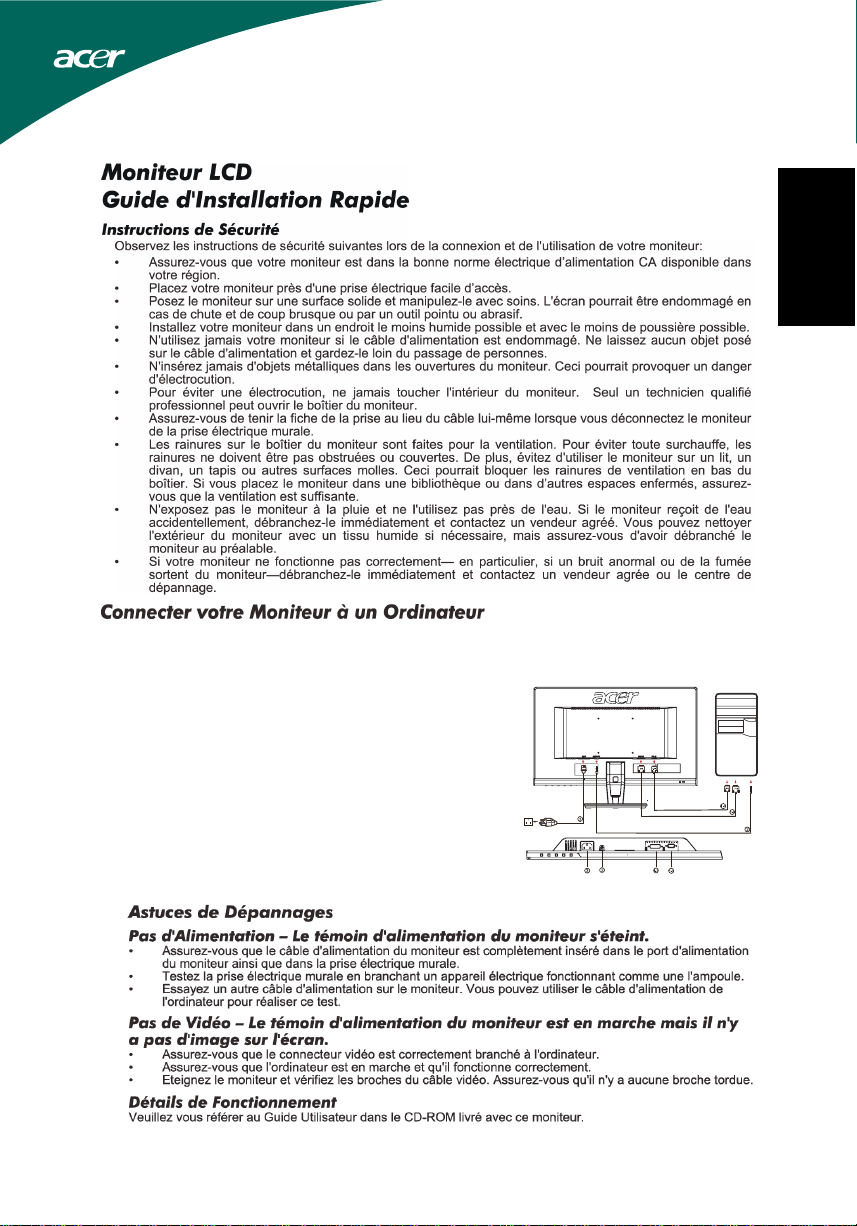

1.1-1Connectez le Câble Vidéo
a. Assurez-vous que le moniteur et l’ordinateur soient bien
éteints.
b. Connectez le câble vidéo à l’ordinateur.
1-2Connectez le Câble numérique (Mod le Double entrée uniquement)
a. Assurez-vous que le moniteur et l’ordinateur soient bien éteints.
b. Connectez l’une des extrémités du câble DVI 24 broches sur l’arri re
du moniteur et connectez l’autre extrémité sur le port DVI de l’ordinateur.
2.Connectez le cordon d’alimentation
Connectez le cordon d’alimentation sur le moniteur, puis sur une prise
électrique CA mise à terre comme il faut.
3.
Rallumez le moniteur et l’ordinateur
Rallumez tout d’abord le moniteur, puis l’ordinateur.
Cette séquence est très importante.
4.
Si le moniteur ne fonctionne pas correctement, reportez-vous à la sec-
tion concernant la localisation des pannes afin de diagnostiquer le
problème.
En option : Branchez le câble audio entre la prise d’entrée
audio (AUDIO IN) du moniteur LCD et le port line-out de
l’ordinateur.
5.
LCD Monitor Quick Setup Guide
P0 6 HL

Français
Réglementations et avis de sécurité
Avis du FCC
Cet appareil a été testé et répond aux limites définies pour les appareils numériques de
classe B, conformément à la Partie 15 des règlementations FCC. Ces limites ont été définies
de façon à fournir une protection raisonnable contre les interférences nocives dans une
installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en
radiofréquence qui, s'il n'est pas installé et utilisé conformément aux instructions, peut
provoquer une perturbation des communications radio.
Cependant, l’absence d’interférence n’est pas garantie dans toutes les installations. Si
l’appareil venait à perturber la réception radio ou télévisée, ce qui peut se déterminer en
mettant l'appareil hors tension puis sous tension, l'utilisateur est vivement encouragé à
essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :
• Réorienter ou déplacer l’antenne de réception.
• Éloigner l'appareil du récepteur.
• Brancher l’appareil dans une prise appartenant à un circuit distinct de celui de la prise
sur laquelle est branché le récepteur.
• Consulter votre fournisseur ou un technicien spécialisé en radio et en télévision pour
obtenir de l’aide.
Déclaration de conformité CE
Avis : câbles blindés
Toutes les connexions vers les autres périphériques informatiques doivent être réalisées par
le biais de câbles blindés de façon à répondre aux réglementations EMC.
Avis : périphériques
Seuls les périphériques (appareils d'entrée/de sortie, les terminaux, les imprimantes, etc.)
certifiés conformes aux limites des appareils de classe B, peuvent être raccordés à cet
équipement. Tout fonctionnement avec des périphériques non certifiés, peut engendrer des
perturbations dans la réception radio et télévisée.
Attention
Tout changement ou modification n'ayant pas été approuvé par le fabricant peut annuler
l'autorité de l'utilisateur, accordée par la Commission Fédérales des Communications, à faire
fonctionner ce produit.
Conditions de fonctionnement
Cet appareil répond à la Partie 15 des règlementations du FCC. Son fonctionnement est
soumis aux deux conditions suivantes : (1) cet appareil ne doit pas générer des perturbations
nocives, et (2) cet appareil doit pouvoir accepter les interférences reçues, y compris les
interférences pouvant générer un fonctionnement indésirable.
Avis : utilisateurs canadiens
Cet appareil numérique de classe B répond à la norme canadienne ICES-003.
Remarque à l’intention des utilisateurs ca nadiens
Cet appareil numérique de la classe B est conforme a la norme NMB-003 du
Canada.
LCD Monitor Quick Setup Guide
Par la présente, Acer Inc. déclare que ce moniteur LCD répond aux principales exigences et autres
dispositions applicables de la Directive CEM 89/336/CEE, amendée par les Directives 92/31/CEE et
93/68/CEE, la Directive sur les basses tensions 206/95/CE, la Directive 2002/95/CE et la Directive
2009/125/CE, concernant l’établissement d’un cadre théorique de mise en place des exigences
d’écoconception des produits consommant de l’énergie.
P0 6 HL

Élimination des appareils mis au rebut par les ménages dans
l’Union européenne
Le symbole apposé sur ce produit ou sur son emballage indique que ce produit
ne doit pas être jeté avec les déchets ménagers ordinaires. Il est de votre
responsabilité de mettre au rebut vos appareils en les déposant dans les centres
de collecte publique désignés pour le recyclage des équipements électriques et
électroniques. La collecte et le recyclage de vos appareils mis au rebut
indépendamment du reste des déchets contribue à la préservation des ressources
naturelles et garantit que ces appareils seront recyclés dans le respect de la santé
humaine et de l’environnement. Pour obtenir plus d’informations sur les cen-
tres de collecte et de recyclage des appareils mis au rebut, veuillez contacter les
autorités locales de votre région, les services de collecte des ordures ménagères
ou le magasin dans lequel vous avez acheté ce produit.
Conformité aux règlements
Français
LCD Monitor Quick Setup Guide
R
LR60441
C US
P0 6 HL

Français
SPÉCIFICATIONS
* Spécifications pouvant être soumises à des modifications sans préavis.
Driving system Couleur TFT LCD
Taille
Pixel pitch 0.276mm(H)x 0.276mm(V)
Brillance 250cd/m2(typique)
Contraste
Viewable angle
LCD Panel
Temps de réponse 5 ms (typique)
Vidéo Interface R,G,B Analogique
Fréquence H- 30‐80KHz
Fréquence V- 55‐75Hz
Couleurs affichées 16.7M Couleurs
Horloge de pixel 160MHz
Résolution Max. 1600x900@60Hz
Plug & Play VESA DDCCI/DDC2B
Mode Activé
Mode veille
Désactivé/Mode Veille 0.33W(typ.)
D-Sub
Connecteur d'entrée 24-pol. DVI (nur Modell mit Doppeleingang)
Analogique:0.7Vp-p(standard), 75 OHM, Positif
Signal d'entrée vidéo
Numérique signal(Modèle Double entrée uniquement)
enceinte 1W x 2 (Uniquement pour le modèle avec enceintes)
Taille d'écran Maximum Horizontale :442.8 mm
Verticale :249.075 mm
Source d'Alimentation 100~240V AC,50/60Hz
Conditions environnementales
Température de fonctionnement:
0°C à 40°C
Température de stockage:
-20°C à 60°C
Humidité de fonctionnement:
20% à 85%
Dimensions
Poids (Net)
Interrupteur
empowering(autorisation)/Quitter
Bouton de réglage automatique/Quitter
< / >
Bouton d'alimentation
MENU/ENTREE
Contrôles externes:
Fonctions
Contraste
Luminosité
Netteté
Fréquence
H. Position
V. Position
Langue
Configuration auto (Modèle analogique uniquement)
Sélection du signal d'entrée (Modèle Double
uniquement)
Couleur (Chaud)
Couleur (Clair)
Température des couleurs RVB
Restaurer
Délai . Position OSD
Affichage des informations
Quitter
170o(H)160o(V)(CR=10),(176o(H)170o( )(CR=5)(
0.38W(typ.)
V
LCD Monitor Quick Setup Guide
20” W
FP
Consommation
électrique
@200cd/m2
476.80 x 353.00 x 185(HxLxP)mm
3.2 kg Unité (net)
18W(typ.)
P0 6 HL
12000000:1 Max (ACM)

Portuguêsê
1-2
1-1
LCD Monitor Quick Setup Guide
P0 6 HL

Portuguêsê
Efterlevnad
LCD Monitor Quick Setup Guide
R
LR60441
C US
P0 6 HL

Portuguêsê
SPECIFIKATIONER
* Specifikationer kan komma att ändras utan förvarning.
Drivsystem TFT LCD-färgskärm
Storlek
Pixelhöjd 0.276mm(H)x 0.276mm(V)
Ljusstyrka 250cd/m2(Typiskt)
Kontrast
Visningsvinkel
LCD-panel
Svarstid 5 ms (Typiskt)
Video R, G, B analogt gränssnitt
H-Frekvens 30‐80KHz
V-Frekvens 55‐75Hz
Skärmfärger 16.7M miljoner färger
Pixelklocka 160MHz
Max. upplösning 1600x900@60Hz
Plug & Play VESA DDCCI/DDC2B
Modo ligado 18W(typ.)
Modo de Suspensão 0.38W(typ.)
Desligado/
Modo em standby
D-Sub
Ingĺngskontakt DVI-D 24-stift (modell med dubbel ingĺng)
Analog: 0,7 Vp-p (standard), 75 OHM, positiv
Videoinsignal Digital signal (modell med dubbel ingĺng)
Alto−falante 1W x 2 (Somente no Modelo com Alto−Falante)
Max. skärmstorlek Horisontell : 442.8 mm
Vertikal : 249.075 mm
Strömkälla 100~240VAC,50/60Hz
Miljökrav
Drifttemp: 0oC till 40oC
Förvaringstemp.: -20oC till 60oC
Luftfuktighet: 20 % till 85 %
Mĺtt
Vikt (netto)
Omkopplare
Autojusteringstangent
< / >
Strömbrytare
MENY/Avsluta
Externa kontroller :
Funktioner
Kontrast
Ljusstyrka
Fokus
Klocka
H. position
V. position
Sprĺk
Automatisk konfiguration (endast analog modell)
Val av insignal (endast dubbel modell)
(Varm) Färg
(Kall) Färg
RGB-färgtemperatur
Ĺterställ
OSD-position . -timeout
Visa information
Avsluta
0.
170o(H)160o(V)(CR=10),(176o(H)170o( )(CR=5)(V
LCD Monitor Quick Setup Guide
20” W
FP
Consumo de energia
@200cd/m2
33W(typ.)
476.80× 353.00 ×185(H×B×D) mm
3.2kg
P0 6 HL
12000000:1 Máx (ACM)


1.
2.
４.
５.
3.
a.
b.
a.
b.
LCD (AUDIO IN)
另購： 以音源 線連接 顯示器 的聲音輸入 插槽
與電腦上的聲音輸出端子。
LCD Monitor Quick Setup Guide
P0 6 HL


條例和安全性通知
通知
本裝置經過測試，並符合美國聯邦通訊委員會（FCC）規則第15部份中有關B類數位裝置的規定。這些
限制旨在對居民住宅安裝提供合理的保護，以防有害干擾。本裝置產生並使用射頻能量，如果沒有依照
指示安裝和使用，可能會對無線電通訊造成有害干擾。
然而，我們不能保證在特定環境中安裝本裝置不會帶來任何干擾。如果本裝置已對無線電或電視接收造
成有害干擾，使用者可透過以下一種或多種措施來改善干擾狀況：
重新調整收訊天線的方向或位置。
增加本裝置和接收器之間的距離。
將本裝置的插頭連接到與接收器不同的電源插座上。
尋求經銷商或有經驗的無線電/電視技術人員的協助。
通知：屏蔽纜線
所有連接皆使用屏蔽纜線以確保符合EMC條例的規定。
通知：週邊裝置
本設備僅能安裝符合Class B限制的合格週邊裝置（輸入/輸出裝置、端子、印表機等）。使用不合格的
週邊裝置可能對收音機和電視訊號的接收產生干擾。
小心
未經製造商明確許可的改裝會導致使用者喪失聯邦通訊委員會授予使用者操作本產品的權利。
操作條件
本裝置符合FCC規則第15部份的規定。操作程序受限於以下兩個條件：（1）本裝置不得產生不良干
擾，且（2）本裝置必須承受任何接收到的干擾，包括可能導致意外操作的干擾。
通知：針對加拿大使用者
本B類裝置符合加拿大ICES-003的規定。
FCC
CE符合聲明
Remarque à l ’intention des utili s ate urs c a nadi ens
C et ap p ar eil nu mér i qu e d e l a c l as s e B es t c o nf orm e a la no r me NMB -003 du
C an ada.
LCD Monitor Quick Setup Guide
Acer Inc. 茲聲明本 LCD 螢幕符合 EMC 指令 89/336/EEC 增補之 92/31/EEC 與93/68/EEC、低電壓指令
2006/95/EC、RoHS 指令，以及指令 Directive 2009/125/EC 關於制定能源相關產品之 ECO 設計需求架構的必
要需求及其他相關條款。
P0 6 HL


安全標準
LCD Monitor Quick Setup Guide
R
LR60441
C US
P0 6 HL
