Acer MWIHD1 User manual

English
1
60 GHz Wireless HD Transceiver
MWIHD1 User's Guide
Introduction
Package contents
The following items should be included:
•Transmitter unit (MWIT1)
•Receiver unit (MWIR1)
•HDMI®cable
•User's Guide
•Warranty
•Power adapter
•MHL cable
If any of the above items is damaged or missing, please
contact your supplier immediately.
Us ing the product safely
• A lways tr eat your p r od uct with car e and keep it in a
clean and d u st- f re e place.
•
D o not e xpos e y o ur pro duct to li q ui d , mo isture o r
humi
dity.
•
D o not e xpos e y o ur pro duct t o temp era t ure s above
40° C when in operation.
•
D o not d r op or th row your produc t.
•
D o not a ttem p t t o di sa ssembl e o r mo di fy your
p r oduct. Onl y au thor ized p e rson nel shoul d p e rform
s
e rvice.
•Your device is not water-resistant; keep it dry.
•Only use the supplied AC adapter.

English
2
Hardware
60 GHz Wireless HD MWIR1 / MWIT1
Front panel

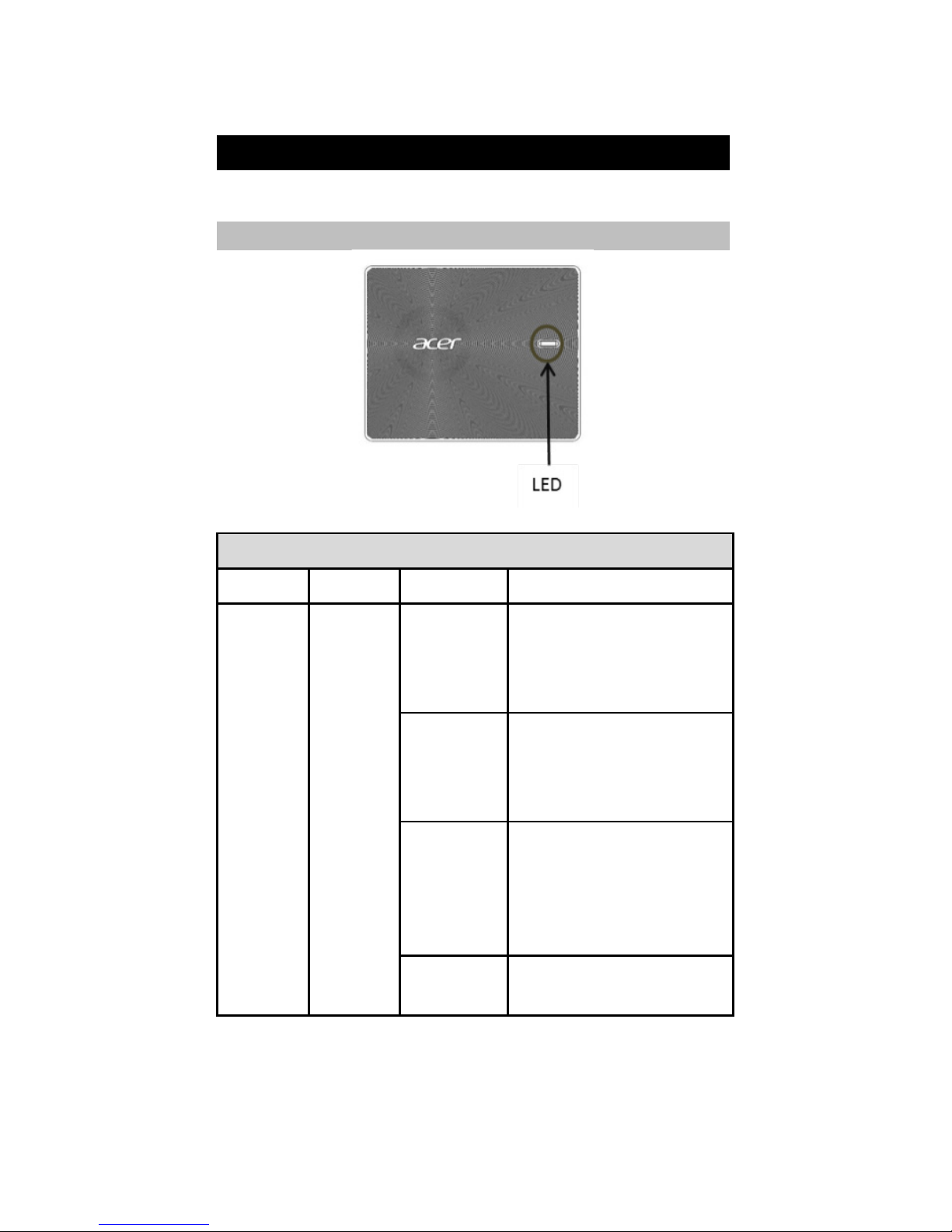

LED indicator
LED
Color
Behavior
Indication
Power Blue
Blinking
slowly
The transmitter has
started
transmitting and
has not yet found the
receiver.
Blinking
fast
Transmitter and receiver
are linked and
communicating with
each other.
On
The MWIR1 and MWIT1
have established an
audio/video connection,
the network is
established.
Off The adapter is turned
off or in sleep mode.

English
3

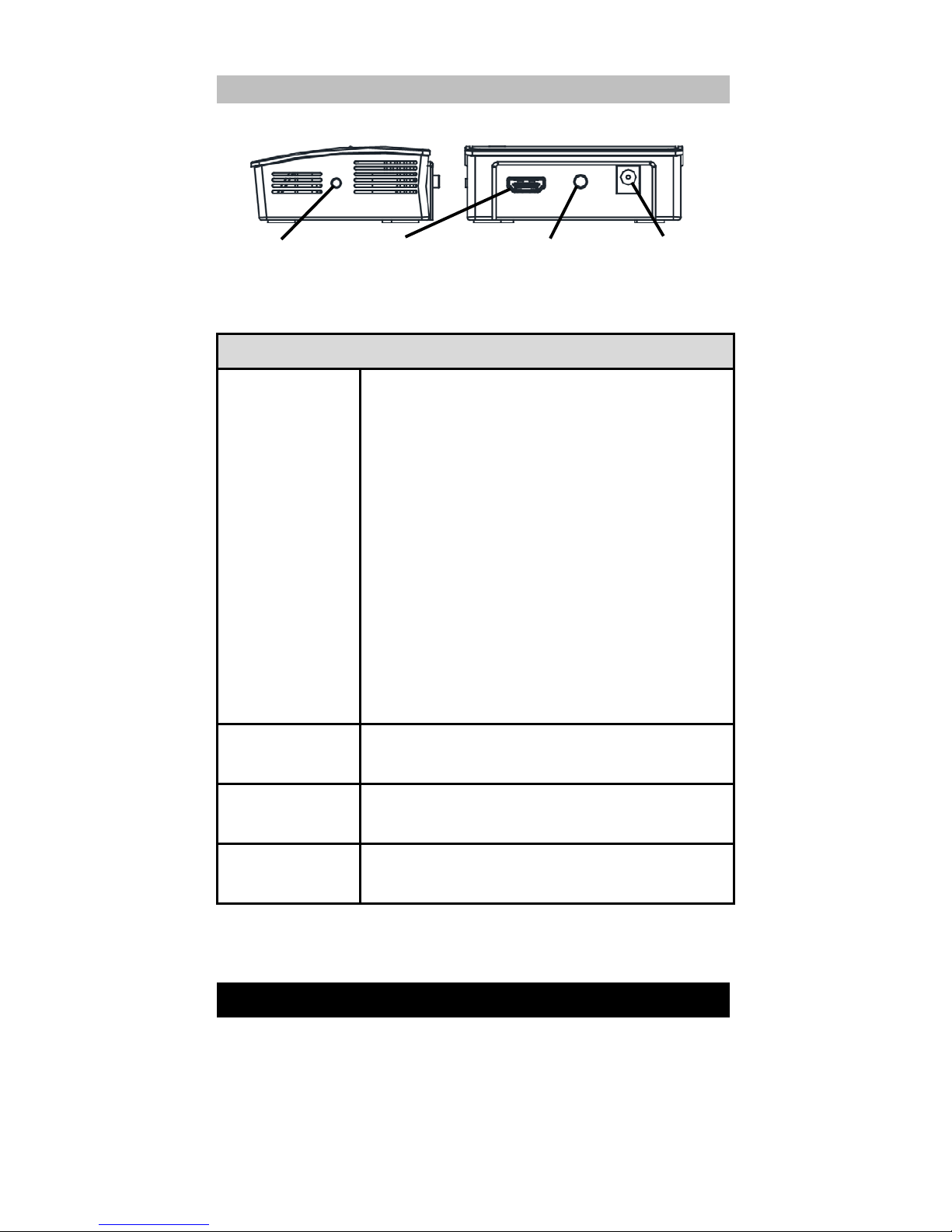

Rear panel
Configuration
Find next
Short press (< 10 seconds) to detect the
next source. This function allows you to
switch the source of the audio/video to
another in-range Wireless HD transmitter.
This disconnects the current connection
and triggers a connection to the next
available source on the device list.
Long press (> 10 seconds) to reset to
factory defaults. This function allows you
to reset the recei
ver to its original shipping
condition.
HDMI/MHL
Connect an HDMI/MHL cable to this port
and a TV or computer.
Power switch
Press to turn the power on or off.
DC-in
Connect the power adapter to the power
DC-in jack.
Installation
Setup steps

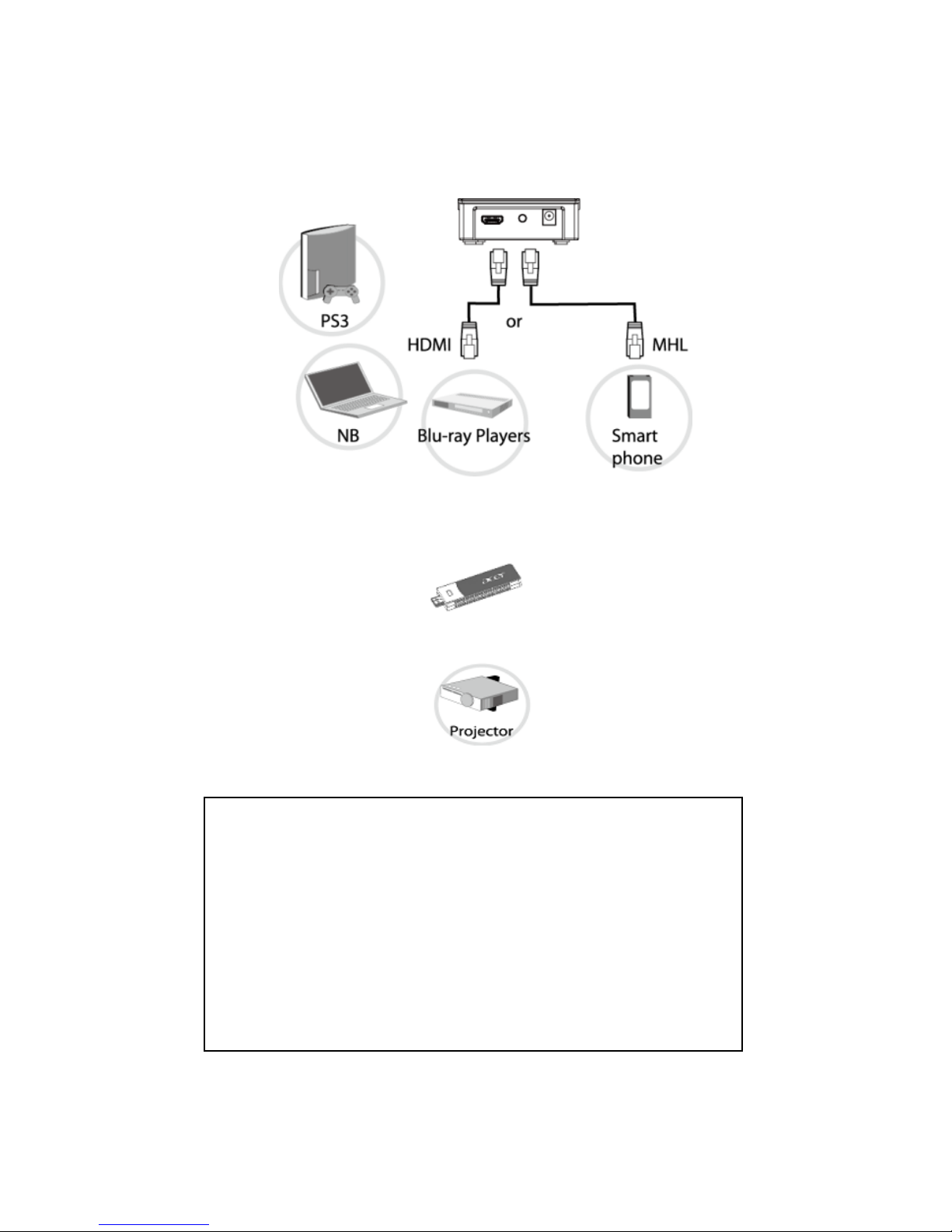

1. Connect the transmitter to a media source, such as a
computer, Blu-ray player or a smartphone using the
HDMI/MHL cable. If connected to a computer, make
sure the computer output resolution is in a supported
video format.
2. Connect the receiver to the HDMI/MHL port on the
projector. Select WirelessHD from the projector source
list.
Find next
HDMI/MHL
Power switch
DC-in

English
4
Step 1 The transmitter (MWIT1)
Step 2 The receiver (MWIR1)
Notes
For the best results, the MWIT1 and MWIR1 should:
Face each other and be in the same room. Be no
more than 33 feet (10 meters) apart. MWIT1 should
not be placed in a cabinet or on a closed shelf.
Do not place near metal objects.
Do not forget to turn on the projector and ensure it
is set up correctly.

English
5

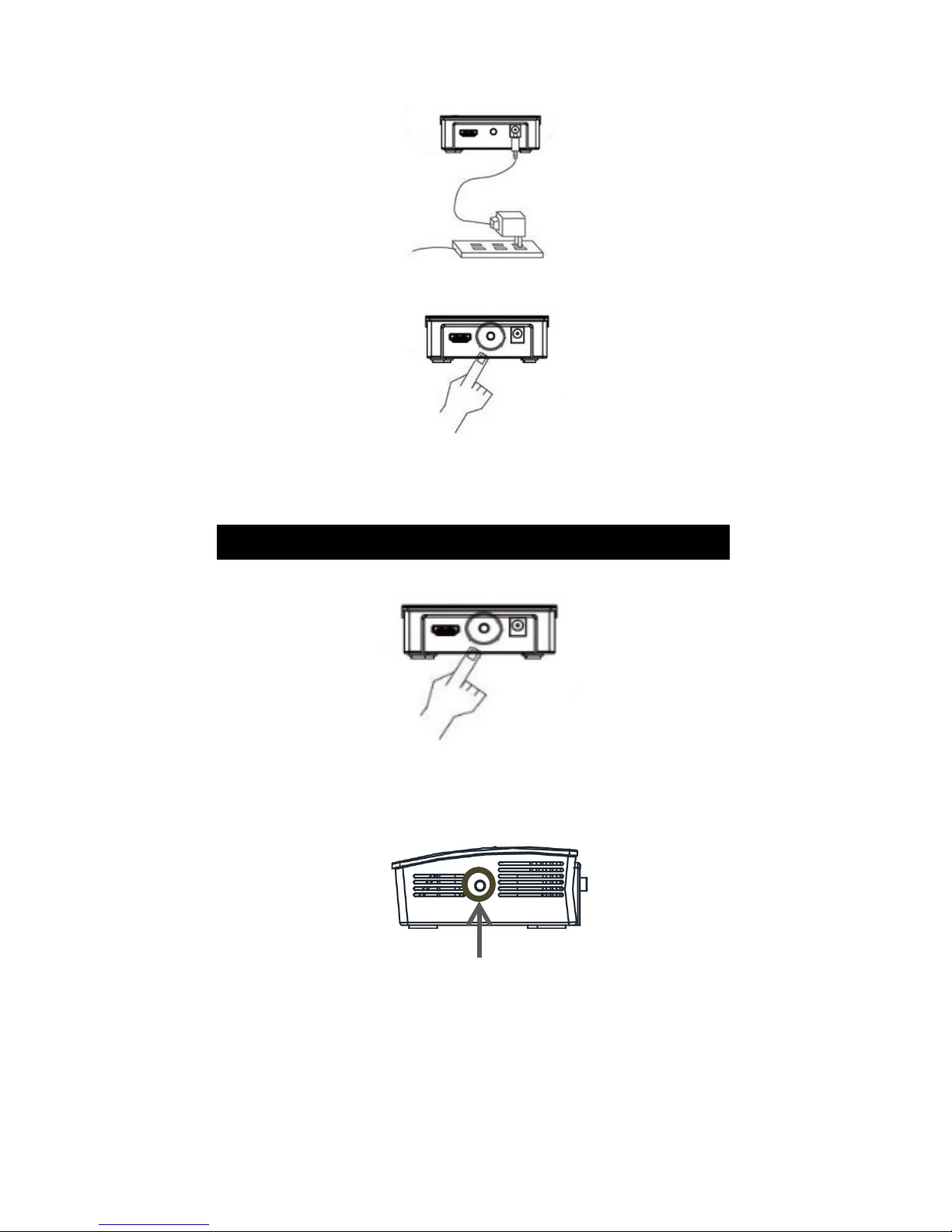

3. Check that the transmitter is powered.
4. Turn on the transmitter.
Select the source
Connecting to a different transmitter
1. Turn on the new transmitter.
2. Press the Find next button for 2 seconds.
3. The LED on the transmitter will start blinking quickly.
When the new connection has been established, the
LED will stop blinking and stay lit.
Power switch
Find next button

English
6
Specifications
Specifications
Standards
Wireless HD 1.1, HDMI 1.4a, MHL V2.0
Frequency
60 GHz
Input/output
HDMI/MHL -n (MWIT1),
MHL out x 1 (MWIR1)
Antenna type
24 antenna array
Range
10 meters in-room usage
A/V port
MWIT1: 1 port (CEC pass through)
MWIR1: 1 port (CEC pass through)
Physical
Weight:
Dimensions:
106 g (MWIT1)
120 g (MWIR1)
88.0 x 72.0 x 31.2 mm
(MWIT1)
100.0 x 30.0 x 18.0 mm
(MWIR1)
Adapter Power
Input:
Output:
AC 100 to 240 V at 50 /
60 Hz 0.3 A
DC 5 V 2.0 A
LED indicators
One power indicator.
Operating
environment
Operating temperature: 0 to 40° C
Storage temperature: -20 to 70° C
Operating humidity: 10% to 90%
(non-condensing)
Storage humidity: 5% to 90%
(non-condensing)
SRRC Number
MWIT1:
MWIR1:

English
7
Video formats
Video format
Vertical
refresh
Color
space
Sampling
Supported
480i
(1440 x 480i) 59.94 Hz
YCbCr
4:2:2
Yes
4:4:4
Yes
RGB
4:4:4
Yes
480p/480pw
(640 x 480p/
720 x 480p)
59.94 /
60 Hz
YCbCr
4:2:2
Yes
4:4:4
Yes
RGB
4:4:4
Yes
576i
(1440 x 576i) 50 Hz YCbCr
4:2:2
Yes
4:4:4
Yes
RGB
4:4:4
Yes
576p/576pw
(720 x 576p) 50 Hz
YCbCr
4:2:2
Yes
YCbCr
4:4:4
Yes
RGB
4:4:4
Yes
720p
(1280 x 720p)
50 Hz YCbCr
4:2:2
Yes
4:4:4
Yes
RGB
4:4:4
Yes
59.94 /
60 Hz
YCbCr
4:2:2
Yes
4:4:4 Yes
RGB
4:4:4
Yes
1080i
(1920 x 1080i)
50 Hz YCbCr
4:2:2
Yes
4:4:4
Yes
RGB
4:4:4
Yes
59.94 /
60 Hz
YCbCr
4:2:2
Yes
4:4:4 Yes
RGB
4:4:4
Yes

English
8
1080p
(1920 x 1080p)
23.976 /
24 Hz
YCbCr
4:2:2
Yes
4:4:4
Yes
RGB
4:4:4
Yes
50 Hz YCbCr
4:2:2
Yes
4:4:4
Yes
RGB
4:4:4
Yes
59.94 /
60 Hz
YCbCr
4:2:2
Yes
4:4:4
Yes
RGB
4:4:4
Yes
VGA
(640 x 480)
59.94 Hz
RGB 4:4:4 Yes
SVGA
(800 x 600)
60 Hz RGB 4:4:4 Yes
XGA
(1024 x 768)
60 Hz RGB 4:4:4 Yes
WXGA
(1280 x 768/
1280 x 800)
60 Hz RGB 4:4:4 Yes
SXGA
(1280 x 1024)
60 Hz RGB 4:4:4 Yes
WSXGA+
(1680 x 1050)
60 Hz RGB 4:4:4 Yes
3D video formats
Frame packing
1080p @ 24 Hz
720p @ 50/60 Hz
Top to bottom
1080p @ 24 Hz
720p @ 50/60 Hz
Side by side
720i @ 50/60 Hz
1080i @ 50/60 Hz
1080p @ 50/60 Hz

English
9
Audio formats
Audio sample rate
LPCM 2/6/8-channel
LPCM
2-channel
32
kHz
44.1
kHz
48
kHz
88.2
kHz
96
kHz
176.4
kHz
192
kHz
Supported
Supported
*Specification subject to change without notice.
FCC Statement:
Federal Communication Commission Interference
Statement
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful
interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio
or television reception, which can be determined by
turning the equipment off and on, the user is encouraged
to try to correct the interference by one of the following
measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and
receiver.
•Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV
technician for help.

English
10
FCC Caution: Any changes or modifications not expressly
approved by the party responsible for compliance could
void the user’s authority to operate this equipment.
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2)
this device must accept any interference received,
including interference that may cause undesired
operation.
IMPORTANT NOTE:
FCC Radiation Exposure Statement:
This equipment complies with FCC radiation exposure
limits set forth for an uncontrolled environment. This
equipment should be installed and operated with
minimum distance 20 cm between the radiator and your
body.
CE Statement:
This equipment complies with EU radiation exposure
limits set forth for an uncontrolled environment. This
equipment should be installed and operated with
minimum distance 20 cm between the radiator and your
body.

Français
1
Émetteur-récepteur HD sans fil
60 GHz
Guide d’utilisation du MWIHD1
Introduction
Contenu de l’emballage
Les éléments suivants doivent être inclus :
•Émetteur (MWIT1)
•Récepteur (MWIR1)
•Câble HDMI®
•Guide d’utilisation
•Garantie
•Adaptateur secteur
•Câble MHL
Si un des éléments ci-dessus était manquant ou
endommagé, veuillez contacter immédiatement votre
fournisseur.
Utiliser le produit en toute sécurité
•Manipulez toujours votre produit avec précaution et
gardez-le dans un endroit propre et sans poussière.
•N’exposez pas votre produit à des liquides ou de
l’humidité.
•N’exposez pas le produit à des températures
supérieures à 40 °C lorsqu’il est en fonctionnement.
•Ne laissez pas tomber ou ne jetez pas le produit.
•Ne tentez pas de démonter ou de modifier votre
produit. Seul le personnel autorisé peut effectuer les
réparations.
•Votre appareil n’est pas étanche ; gardez-le au sec.
•Utilisez uniquement l’adaptateur secteur fourni.

Français
2
Matériel
MWIR1 / MWIT1HD sans fil 60 GHz
Panneau avant
Témoin à diode
Diode
Couleur
Comportement
Indication
Alimenta
tion Bleu
Clignote
lentement
L’émetteur a
commencé à
transmettre et n’a
pas encore trouvé
le récepteur.
Clignote
rapidement
L’émetteur et le
récepteur sont liés
et communiquent
entre eux.
Allumé
Le MWIR1 et le
MWIT1 ont établi
une connexion
audio/vidéo, le
réseau est établi.
Éteint
L’adaptateur est
éteint ou en mode
veille.

Français
3

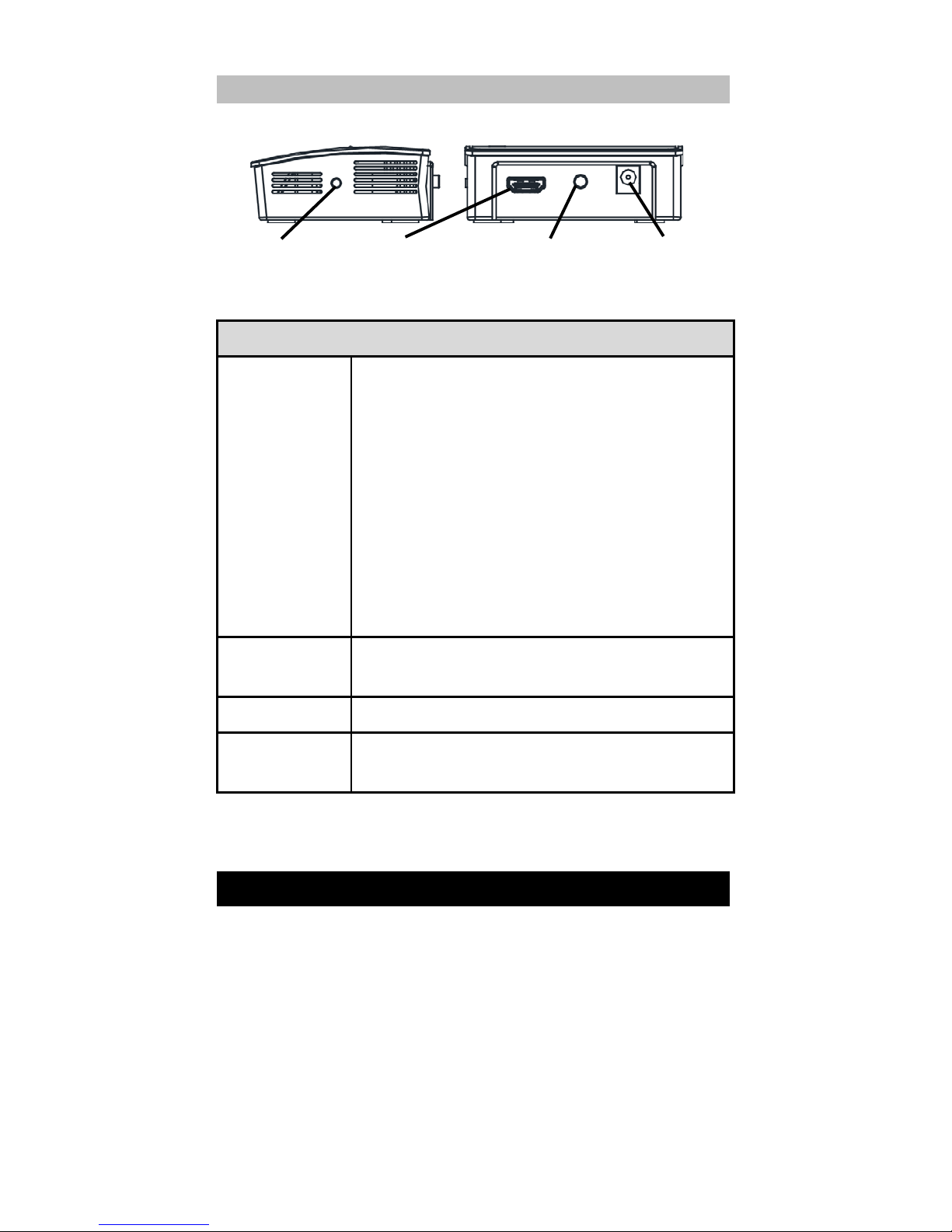

Panneau arrière
Configuration
Trouver
suivant
Appui court (< 10 secondes) pour
détecter la source suivante. Cette
fonction vous permet de basculer la
source de l’audio/vidéo vers un autre
émetteur sans fil HD à portée. Ceci
interrompt la connexion en cours et
déclenche une connexion à la source
disponible suivante sur la liste
d’appareils.
Appui long (> 10 secondes) pour
réinitialiser aux valeurs par défaut
d’usine. Cette fonction vous permet de
réinitialiser le récepteur à son état
d’origine à l’expédition.
HDMI/MHL
Connectez un câble HDMI/MHL à ce port
et un téléviseur ou un ordinateur.
Interrupteur
d’alimentation
Appuyez pour allumer ou éteindre.
Entrée c.c
Connectez l’adaptateur secteur à la prise
d’entrée d’alimentation c.c.
Installation
Étapes de configuration
1. Connectez l’émetteur à une source média, comme un
ordinateur, un lecteur Blu-ray ou un Smartphone à
l’aide du câble HDMI/MHL. Si vous connecté à un
ordinateur, assurez-vous que la résolution en sortie de
l’ordinateur est dans un format vidéo pris en charge.
Trouver
suivant
HDMI/MHL
Interrupteur
d’alimentation
Entrée
c.c

Français
4
2. Connectez le récepteur au port HDMI/MHL sur le
projecteur. Sélectionnez WirelessHD dans la liste des
sources de projecteurs.
Étape 1 L’émetteur (MWIT1)
Étape 2 Le receveur (MWIR1)
Remarques
Pour obtenir les meilleurs résultats, le MWIT1 et le
MWIR1 devrait :
Être en face l’un de l’autre et être dans la même
pièce. Ne devraient pas être éloignés de plus de 10
mètres (33 pieds). Le MWIT1 ne doit pas être placé
dans une armoire ou sur une étagère fermée.
Ne placez pas d’objets métalliques à proximité.
N’oublier pas d’allumer le projecteur et vérifiez qu’il
est configuré correctement.

Français
5
3. Vérifiez que l’émetteur est alimenté.
4. Allumez l’émetteur.
Sélectionner la source
Se connecter à un émetteur différent
1. Allumez le nouvel émetteur.
2. Appuyez le bouton Trouver suivant pendant 2
secondes.
3. La diode sur l’émetteur commencera à clignoter
rapidement. Lorsque la nouvelle connexion a été
établie, la diode cessera de clignoter et restera
allumée.
Interrupteur d’alimentation
Bouton Trouver suivant

Français
6
Caractéristiques
Caractéristiques
Standards
Sans fil HD 1.1, HDMI 1.4a, MHL V2.0
Fréquence
60 GHz
Entrée/Sortie
HDMI/MHL -n (MWIT1),
Sortie MHL x 1 (MWIR1)
Type d’antenne
Groupe de 24 antennes
Plage
10 mètres en utilisation en intérieur
Port A/V
MWIT1 : 1 port (relais CEC)
MWIR1 : 1 port (relais CEC)
Caractéristiques
physiques
Poids :
Dimensions :
106 g (MWIT1)
120 g (MWIR1)
88,0 x 72,0 x 31,2 mm
(MWIT1)
100,0 x 30,0 x 18,0 mm
(MWIR1)
Alimentation de
l’adaptateur
Entrée :
Sortie :
C.A. 100-240 V à 50 /
60 Hz 0,3 A
C.C. 5 V, 2,0 A
Voyants à diode
Un voyant d’alimentation.
Conditions
d’utilisation
Température de fonctionnement : 0 à
40° C
Température de stockage : -20 à 70° C
Humidité en fonctionnement : 10% to
90% (sans condensation)
Humidité de stockage : 5% to 90%
(sans condensation)
Numéro SRRC
MWIT1 :
MWIR1 :

Français
7
Formats vidéo
Format vidéo
Rafraîchi
ssement
vertical
Espace
couleur
Échantil
lonnage
Pris en
charge
480i
(1440 x 480i) 59,94 Hz YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
480p/480pw
(640 x 480p/
720 x 480p)
59,94 / 60
Hz
YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
576i
(1440 x 576i) 50 Hz YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
576p/576pw
(720 x 576p) 50 Hz
YCbCr
4:2:2
Oui
YCbCr
4:4:4
Oui
RVB
4:4:4
Oui
720p
(1280 x 720p)
50 Hz YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
59,94 / 60
Hz
YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
1080i
(1920 x 1080i)
50 Hz YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
59,94 / 60
Hz
YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui

Français
8
1080p
(1920 x 1080p)
23,976 /
24 Hz
YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
50 Hz YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
59,94 / 60
Hz
YCbCr
4:2:2
Oui
4:4:4
Oui
RVB
4:4:4
Oui
VGA
(640 x 480)
59,94 Hz RVB 4:4:4 Oui
SVGA
(800 x 600)
60 Hz RVB 4:4:4 Oui
XGA
(1024 x 768)
60 Hz RVB 4:4:4 Oui
WXGA
(1280 x 768/
1280 x 800)
60 Hz RVB 4:4:4 Oui
SXGA
(1280 x 1024)
60 Hz RVB 4:4:4 Oui
WSXGA+
(1680 x 1050)
60 Hz RVB 4:4:4 Oui
Formats vidéo 3D
Combinaison
de trame
1080p à 24 Hz
720p à 50/60 Hz
Haut à bas
1080p à 24 Hz
720p à 50/60 Hz
Côte à côte
720i à 50/60 Hz
1080i à 50/60 Hz
1080p à 50/60 Hz

Français
9
Formats audio
Taux d’échantillonnage audio
LPCM 2/6/8 canaux
LPCM 2
canaux
32
kHz
44,1
kHz
48
kHz
88,2
kHz
96
kHz
176,4
kHz
192
kHz
Pris en charge
Pris en charge
*Les caractéristiques peuvent être modifiées sans
préavis.
FCC Statement:
Federal Communication Commission Interference
Statement
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful
interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio
or television reception, which can be determined by
turning the equipment off and on, the user is encouraged
to try to correct the interference by one of the following
measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and
receiver.
•Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV
technician for help.

Français
10
FCC Caution: Any changes or modifications not expressly
approved by the party responsible for compliance could
void the user’s authority to operate this equipment.
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2)
this device must accept any interference received,
including interference that may cause undesired
operation.
IMPORTANT NOTE:
FCC Radiation Exposure Statement:
This equipment complies with FCC radiation exposure
limits set forth for an uncontrolled environment. This
equipment should be installed and operated with
minimum distance 20 cm between the radiator and your
body.
CE Statement:
This equipment complies with EU radiation exposure
limits set forth for an uncontrolled environment. This
equipment should be installed and operated with
minimum distance 20 cm between the radiator and your
body.
