ACN 4-POR T E THERNE T WIRELESS MODEM User manual

2
Quick
Installation
Guide
4-PORT ETHERNET WIRELESS MODEM
®
©ACN 2011 CAModem_InstallGuide_PR_DD_PW_091411
ACNC-2216

Quick Installation Guide
1
© Copyright 2010 All rights reserved.
No part of this document may be reproduced, republished, or retransmitted in any form or by any means what-
soever, whether electronically or mechanically, including, but not limited to, by way of photocopying, recording,
information recording, or through retrieval systems without the express written permission. We reserve the right
to revise this document at any time without the obligation to notify any person and/or entity. All other company
or product names mentioned are used for identification purposes only and may be trademarks of their respec-
tive owners.
LIMITATION OF LIABILITY AND DAMAGES
THE PRODUCT AND THE SOFTWARES WITHIN ARE PROVIDED “AS IS,” BASIS. THE MANUFACTURER AND MANU-
FACTURER’S RESELLERS (COLLECTIVELY REFERRED TO AS “THE SELLERS”) DISCLAIM ALL WARRANTIES, EXPRESS,
IMPLIED OR STATUTORY, INCLUDING WITHOUT LIMITATION THE IMPLIED WARRANTIES OF NON-INFRINGEMENT,
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, OR ANY WARRANTIES ARISING FROM COURSE OF
DEALING, COURSE OF PERFORMANCE, OR USAGE OF TRADE. IN NO EVENT WILL THE SELLERS BE LIABLE FOR
DAMAGES OR LOSS, INCLUDING BUT NOT LIMITED TO DIRECT, INDIRECT, SPECIAL WILLFUL, PUNITIVE, INCIDEN-
TAL, EXEMPLARY, OR CONSEQUENTIAL, DAMAGES, DAMAGES FOR LOSS OF BUSINESS PROFITS, OR DAMAGES FOR
LOSS OF BUSINESS OF ANY CUSTOMER OR ANY THIRD PARTY ARISING OUT OF THE USE OR THE INABILITY TO USE
THE PRODUCT OR THE SOFTWARES, INCLUDING BUT NOT LIMITED TO THOSE RESULTING FROM DEFECTS IN THE
PRODUCT OR SOFTWARE OR DOCUMENTATION, OR LOSS OR INACCURACY OF DATA OF ANY KIND, WHETHER
BASED ON CONTRACT, TORT OR ANY OTHER LEGAL THEORY, EVEN IF THE PARTIES HAVE BEEN ADVISED OF THE
POSSIBILITY OF SUCH DAMAGES. THE ENTIRE RISK AS TO THE RESULTS AND PERFORMANCE OF THE PRODUCT OR
ITS SOFTWARE IS ASSUMED BY CUSTOMER. BECAUSE SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITA-
TION OF LIABLITY FOR DAMAGES, THE ABOVE LIMITATION MAY NOT APPLY TO THE PARTIES. IN NO EVENT WILL
THE SELLERS’ TOTAL CUMULATIVE LIABILITY OF EACH AND EVERY KIND IN RELATION TO THE PRODUCT OR ITS
SOFTWARE EXCEED THE AMOUNT PAID BY CUSTOMER FOR THE PRODUCT.
Contents
About the Modem .................................................................................................................................2
Requirements .......................................................................................................................................... 3
Package Contents ...................................................................................................................................3
Device Design ..........................................................................................................................................3
Getting Started........................................................................................................................................5
Planning Your Network ........................................................................................................................6
Remove or Disable Conicts ..............................................................................................................6
Internet Sharing, Proxy, and Security Applications ....................................................................7
Modem Setup ..........................................................................................................................................7
Connecting to the Internet ................................................................................................................. 8
Safety Precautions..................................................................................................................................9

Quick Installation Guide
2
About the Modem
Thanks for subscribing to ACN High Speed Internet Service. Your DSL modem oers
an easy way of integrating your computer and other network devices into a single
network. Here are some of the benets you can obtain from using the modem in your
home:
Integrated Wireless Router Feature
Your modem is an ideal solution for high speed Internet connectivity. It is capable of
handling the fastest data transfer speed from ACN and sharing this within your local
network devices. You can connect these devices either wirelessly or with a network
cable directly.
Top Notch Security
Your modem utilizes built-in rewall security to block service attacks. For added ex-
ibility, it can be modied to allow specic applications to pass through while blocking
intrusive threats at the same time.
Intuitive User Interface
Applying changes on the modem settings can be done easily using a Web browser.
The modem uses a simplied user interface that allows you to apply the congurations
you want for the various features of the modem.
Your modem will serve as the central gure in establishing your local area network
(LAN) by using a combination of hardware and software. The hardware includes the
cables, wireless access points, and Ethernet ports that create the path to connect your
devices. The software includes the applications that manage the ow of information in
these devices.
You can complete the basic installation and Internet connection within a few minutes.
More time may be needed if you intend to utilize more advanced functions but it can
be worth it. Advanced features like Virtual Servers (port forwarding) will help you cre-
ate your own web server to store your website, Dynamic DNS allows you to access your
network from the Internet, and remote access enables you to congure your modem
settings from dierent locations.
Once installation is complete, it will be much easier for you to enjoy voice communica-
tion, high speed Internet, and data/audio/video sharing within your network.

Quick Installation Guide
3
Requirements
Your computer must meet the following minimum requirements.
• Any operating system can be used
• Internet Explorer 4.0 or Netscape Navigator 3.02
• 233MHz processor
• Ethernet network adapter
• An active DSL Internet account
Package Contents
Package contents are listed below. For any missing items, please contact ACN
immediately. Product contents vary for dierent models.
• Modem
• Ethernet cable
• Telephone cable
• 12V 1A DC Power Adapter
• 3 lters
• POTS Splitter
• Easy Start Guide
• Quick Installation Guide
Device Design
12 345

Quick Installation Guide
4
Label Action Description
1 POWER O No power is supplied to the device
Steady green light Connected to an AC power supply
Steady red light Error on the device
2 ETHERNET 1-4 O No Ethernet connection
Steady green light Connected to an Ethernet port
Blinking green light Transmitting/Receiving data
3 WIRELESS O Access point is disabled
Steady green light Access point is enabled
Blinking green light Transmitting/Receiving data
4 DSL O No DSL signal
Blinking green light Establishing DSL signal
Steady green light DSL signal is established
5 INTERNET O No Internet connection
Steady green light Connected to the Internet
Blinking green light Transmitting/Receiving data
Steady red light Cannot establish Internet connection
6 DSL Connecting the telephone cable
7 ETHERNET 1-4 Connecting with computers/devices through
Ethernet cable
8 RESET Resetting the device. Press for 10 seconds to
reset.
9 POWER (12V 1A
DC)
Connecting with the 12V 1A DC power
adapter
10 ON/OFF Switching the device on/o
11 Antenna Sending/receiving wireless signals
6 7 8 9 10 11

Quick Installation Guide
5
Getting Started
Setting up the device is easy. The owchart below provides an outline of the steps
needed to complete the installation. Brief descriptions appear beneath each step.
Detailed instructions are provided in the subsequent pages.
Plan Your Network
Remove/Disable Conflicts
You may need to check some settings or disable
some applications before installation.
Set up the Modem
Connect the telephone cables, Ethernet cables, and
power adapter.
Connect to the Internet
Web Interface
Use Quick Installation Guide
Ready to Use

Quick Installation Guide
6
Planning Your Network

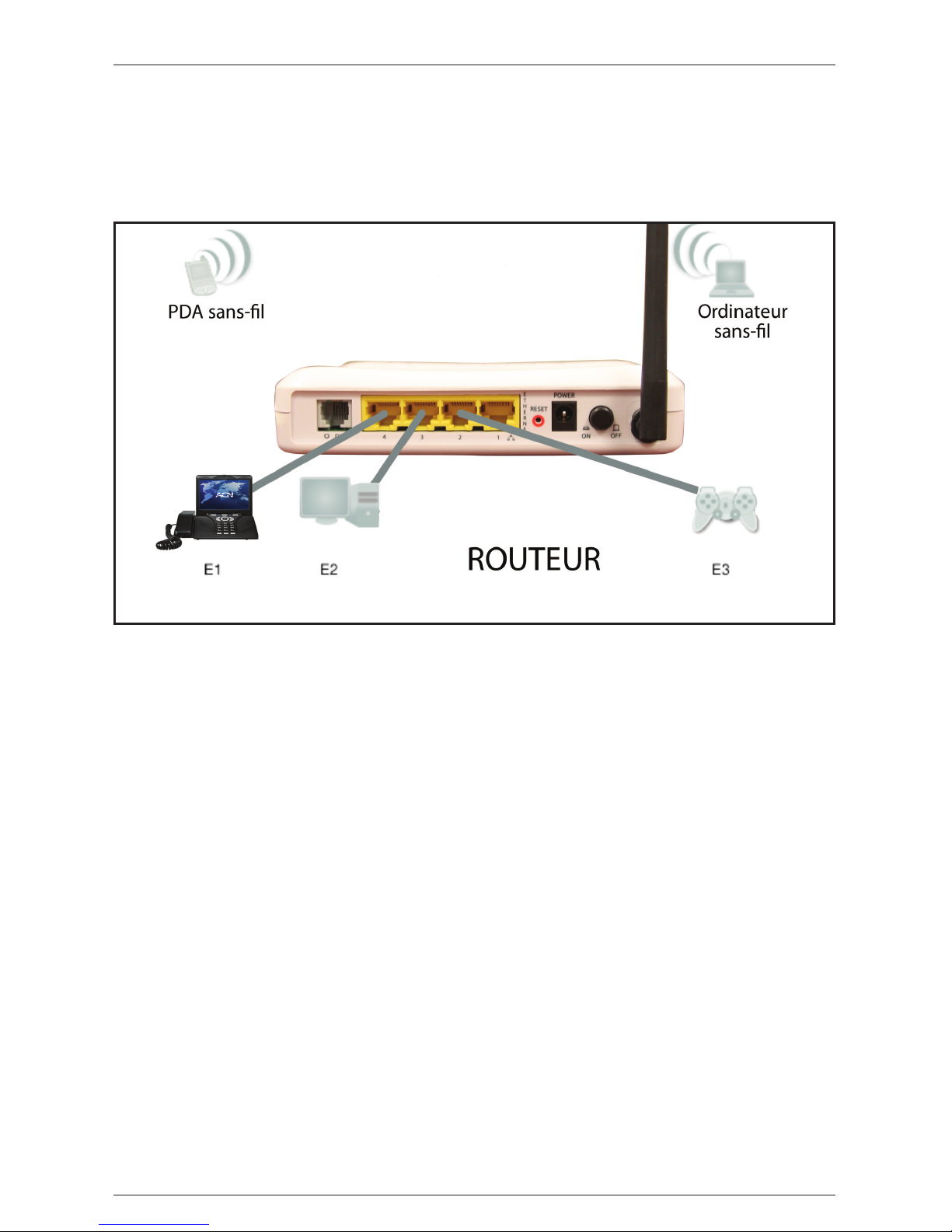

Before moving ahead to set up your network, it is a good idea to draw out a network
diagram to help identify your network devices and plan out how to connect them. The
illustration below is an example of a network diagram.
To create a network diagram:
• For wireless devices, identify the wireless devices you want to include in the
network
• For wired devices, identify which modem port you want to use for each
device.
Remove or Disable Conflicts
To make sure the modem installation goes smoothly, you need to remove or disable
conicts that may interfere with the installation. Probable conicts may include:
• Internet sharing applications
• Proxy software
• Security software
• TCP/IP settings
• Internet properties
• Temporary Internet les

Quick Installation Guide
7
Internet Sharing, Proxy,
and Security Applications
Internet sharing, proxy software, and rewall applications may interfere with the
modem installation. These should be removed or disabled before the start of the
installation.
If you have any of the following or similar applications installed on your computer,
remove or disable them according to the manufacturer’s instructions.
Internet Sharing
Applications Proxy Software Security Software
Microsoft Internet Sharing WinGate Symantec
WinProxy Zone Alarm
Modem Setup
When installing the modem, nd an area near a DSL connection where there are
enough electrical outlets for the modem, the main computer, and your other
computer devices.
To set up the modem:
1. Position the wireless antenna vertically.
2. Plug one end of the telephone cable from the POTS Splitter’s Modem port and
then plug the other end into the modem’s DSL port
POTS Splitter
Your phone line carries both phone calls and Internet signals. When you are using
the Internet, the connection produces high-pitched tones that can aect your
voice calls when using the phone. Installing a Plain Old Telephone Service (POTS)
Splitter separates the two signals and eliminates the noise.
To set up the telephone on the POTS Splitter:
a. Locate the phone jack in your house with the DSL and phone connection
b. Insert the POTS Splitter into the phone jack.
c. Plug one end of the telephone cable from the POTS Splitter’s TEL port and
then plug the other end
into the telephone.
You can use the splitter to
connect the modem and the
phone to the same wall jack (as
shown here).

Quick Installation Guide
8
3. Connect the power adapter from the modem’s 12V 1A DC port into the
electrical outlet.
4. Press ON.
5. If your DSL service is active, the DSL and Internet lights on the front of your
modem will turn to solid green and you should proceed to Step 6. If not, please
try the modem in another telephone jack.
6. If you need to wire another device into the modem, use another Ethernet cable.
Plug one end of the Ethernet cable from the computer’s Ethernet port and then
plug the other end into an available Ethernet port in the modem. There are
four available Ethernet ports on your modem. Important Note: If you are using
an ACN Video Phone or Phone Adapter, connect your device to Port 4 for best results.
Connecting to the Internet
For wireless connections, you may use your computer to scan for wireless networks.
When you see your network, click on “Connect.” Your default network name (SSID) is
“ACNBB”. If you wish to change your network name, please refer to the User Manual
located on www.acn.net.
If you do plan to use wireless, remember that unlike a wired network that uses cable
to connect, wireless networks use radio waves. This means that other people can
connect to your network without your permission. To prevent this, you may want to
use the security measures that are built into your ACN Wireless Modem.
If you do not want to use the wireless capability at this time, you should go into the
wireless setup screens as shown in the User Manual and uncheck the box next to
“Wireless”. Follow the steps below to log in to the modem:
1. Open your browser
2. Enter 10.100.2.1 in the address eld and then press Enter. This opens the
modem login webpage.
3. Enter the Username and Password for user access to the modem.
a. Username: user
b. Password: password
(Disabling wireless capabilities will cause the wireless light to go out.)
ACN highly recommends that you enable security for your wireless network. At a
minimum, you should enable WEP Encryption. To do this, log into your modem and
perform the following steps:
1. Under the Advance section of the menu to the left of the screen, click Wireless
and then click Security.
2. Click the drop-down box labeled as WEP Encryption. Select Enable.
3. Select either 64-bit or 128-bit for the Encryption Strength. 128-bit encryption
provides a higher level of security, but you must refer to your wireless device
documentation to determine if it supports 128-bit WEP encryption.

Quick Installation Guide
9
4. Keep the Current Network Key setting at 1.
5. For 64-bit encryption strength, enter 5 ASCII characters in the Network Key 1
eld that will serve as your password for making a wireless connection. You can
also use 10 hexadecimal digits instead.
6. For 128-bit encryption strength – enter 13 ASCII characters in the Network Key
1 eld that will serve as your password for making a wireless connection. You
can also use 26 hexadecimal digits instead.
7. Click the Apply/Save button.
You have now enabled wireless security. After performing the above steps, you will
now be prompted for the Network Key when trying to make a wireless connection.
You must enter the correct key in order to successfully establish a wireless connection.
The modem supports other security protocols such as WPA which are even more
secure. Keep in mind that your wireless devices must support whatever wireless
security protocols you choose to enable on the modem.
Taking these measures will help protect you from unauthorized persons accessing and
using your network. Instructions for these steps are found in the User Manual found
on www.acn.net.
Safety Precautions
• Do not open, service, or change any component.
• Only qualied technical specialists are allowed to service the equipment.
• Observe safety precautions to avoid electric shock.
• Check voltage before connecting to the power supply. Connecting to the wrong
voltage will damage the equipment.
Contacting Us
Have Questions?
Please refer to the DSL Support Section on www.acn.net.
Need Help?
Please contact ACN Customer Care for High Speed Internet Service at 1-888-383-8226.
For the most recent version of this document, as well as the User Manual,
please visit www.acn.net.

Manuel d’instructions
9
3. Sélectionnez un chirement de 128-bit ore un plus haut niveau de sécurité, mais
vous devez consulter la documentation de votre appareil sans l pour déterminer
s’il supporte une clé de chirement WEP 128-bit. soit 64-bit ou 128-bit pour
« Encryption » (complexité de chirement).
4. Le paramètre « Current Network Key » doit demeurer 1.
5. Pour le chirement 64-bit, entrez 5 caractères ASCII dans le champ « Network Key
1 » qui constitueront le mot de passe pour la connexion sans l. Vous pouvez aussi
utiliser un mot de passe à 10 chires hexadécimaux.
6. Pour le chirement 128-bit, entrez 13 caractères ASCII dans le champ « Network
Key 1 » qui constitueront votre mode de passe pour la connexion sans l. Vous
pouvez aussi utiliser un mot de passe à 26 chires hexadécimaux.
7. Cliquez sur « Apply/Save » pour sauvegarder.
Vous avez maintenant conguré la sécurité du réseau sans l. Vous devrez maintenant
entrer le mot de passe pour vous connecter sans l. Le modem supporte d’autres
protocoles de sécurité tels que WPA qui sont encore plus sécuritaires. Gardez en
tête que vos appareils sans l doivent supporter les protocoles de sécurité que vous
choisissez d’activer sur le modem.
Ces mesures contribueront à empêcher que des personnes non autorisées n’accèdent
et n’utilisent votre réseau. Vous trouverez les instructions dans le Guide d’utilisateur
qui se trouve sur www.acn.net.
Mesures de sécurité
• Ne pas ouvrir, ni réparer, ni changer aucune composante.
• Seul un technicien spécialisé peut réparer l’équipement.
• Observez les mesures de sécurité pour éviter les chocs électriques.
• Vériez le voltage avant de brancher l’adaptateur électrique. Brancher un
voltage inadéquat endommage l’équipement.
Contactez-Nous
Vous avez des questions ?
Veuillez consulter la section de soutien Internet haute vitesse de www.acn.net.
Besoin d’aide ?
Veuillez contacter le service à la clientèle d’ACN Canada au 1-888-383-8226..
Pour obtenir la plus récente version de ce document, veuillez visiter www.acn.net.

Manuel d’instructions
7
Applications de partage Internet, serveurs
Mandataires, logiciels de sécurité
Les applications de partage de connexion Internet, les serveurs mandataires (Proxy)
et les coupe-feu peuvent interférer avec l’installation du modem. Ils doivent donc être
supprimés ou désactivés avant l’installation et la conguration du modem.
Si vous avez l’une des applications suivantes ou des applications similaires sur votre
ordinateur, supprimez-les ou désactivez-les en suivant les instructions du fabricant.
Applications de partage de connexion Internet
Applications
mandataires
Logiciels de
sécurité
Partage de connexion Internet Microsoft WinGate Symantec
WinProxy Zone Alarm
Installation du modem
Pour installer le modem, trouvez un endroit près d’une connexion DSL où il y a
susamment de prises électriques pour le modem, l’ordinateur principal et vos autres
appareils liés à l’ordinateur.
Pour configurer le modem :
1. Placez l’antenne verticalement.
2. Branchez une extrémité du câble téléphonique dans le port Modem du
coupleur et branchez l’autre extrémité dans le port DSL du modem.
Coupleur de service téléphonique
Une ligne téléphonique peut transmettre les appels téléphoniques et les signaux
Internet. Lorsque vous utilisez le service Internet, des tonalités aiguës peuvent
être entendues lorsque le téléphone est utilisé. L’installation d’un coupleur de
service téléphonique de base permet de séparer les deux signaux et élimine le
bruit.
Pour brancher le téléphone au coupleur :
a. Repérez une prise téléphonique de la maison avec connexion DSL et
téléphonique.
b. Insérez le coupleur dans la prise téléphonique.
c. Branchez une extrémité du câble téléphonique dans le port TEL du
coupleur et l’autre extrémité
dans le port du téléphone.
Vous pouvez utiliser le coupleur pour
brancher le modem et le téléphone
sur la même pris téléphonique
(tel que montré ici).

Manuel d’instructions
8
3. Branchez le bloc d’alimentation du port 12V 1A DC du modem à la prise
électrique.
4. Appuyez sur Ok.
5. Si votre service DSL est actif, les voyants DSL et Internet à l’avant du modem
deviendront vert constant et vous pouvez passer à l’étape 6. Sinon, veuillez
essayer le modem dans une autre prise téléphonique.
6. Si vous avez besoin de brancher un autre appareil au modem, utilisez un autre
câble Ethernet. Branchez une extrémité du câble Ethernet dans le port Ethernet
de l’ordinateur puis branchez l’autre extrémité dans un port Ethernet libre
du modem. Le modem est muni de quatre ports Ethernet. Note importante : Si
vous utilisez un visiophone ACN ou un adaptateur numérique ACN, branchez-le
dans le port 4 pour de meilleurs résultats.
Se connecter à Internet
Pour une connexion sans l, vous pouvez utiliser l’ordinateur pour vérier les réseaux
sans l. Lorsque vous verrez votre réseau, cliquez sur Connexion. Le nom de réseau
par défaut est ACNBB. Si vous voulez changer le nom de réseau, consultez le Guide
d’utilisateur sur www.acn.net.
Si vous souhaitez utiliser le réseau sans l, n’oubliez pas que contrairement à un réseau
câblé, les réseaux sans l utilisent les ondes radio. Cela signie que les autres peuvent
se connecter à votre réseau sans permission. Pour empêcher cela, vous pouvez utiliser
les mesures de sécurité intégrées au modem sans l ACN.
Si vous ne voulez pas utiliser la fonction sans l pour le moment, vous devez
accéder aux écrans de conguration tel que montré dans le Guide de l’utilisateur et
désélectionner la case « Wireless ». Suivez les étapes suivantes pour accéder au menu
du modem :
1. Ouvrez le navigateur.
2. Entrez 10.100.2.1 dans le champ d’adresse et appuyez sur Entrée. La fenêtre
d’ouverture de session du modem s’ouvrira.
3. Entrez le nom d’utilisateur et le mot de passe d’accès au modem.
a. Nom d’utilisateur : user
b. Mot de passe : password
(Désactiver la fonction sans l éteindra le voyant Wireless.)
ACN recommande fortement de mettre en place des mesures de sécurité pour votre
réseau sans l. Vous devriez au minimum activer une clé de chirement WEP. Pour ce
faire, accédez au menu du modem et eectuer les étapes suivantes :
1. Dans la section Avancé (Advance) du menu de gauche, cliquez sur « Wireless »,
puis « Security ».
2. Cliquez sur le menu déroulant nommé « WEP Encryption ». Sélectionnez « Enable »
(activer).

Manuel d’instructions
5
Configuration de l’appareil
Congurer l’appareil est facile. Le schéma ci-dessous décrit les étapes qui doivent être
accomplies pour compléter l’installation. Il s’agit de brèves descriptions pour chaque
étape pour vous donner un aperçu, les instructions détaillées suivent au cours des
pages suivantes.
Établir un plan du réseau
Supprimer/Désactiver
les collisions
Vous aurez peut-être à désactiver certaines
applications ou à supprimer certains chiers
Internet temporaires avant d’installer l’appareil.
Installer les composantes
Branchez le l téléphonique, les câbles du réseau et
l’adaptateur de courant.
Se connecter à Internet
Interface web
Utilisez le Guide d’installation
Prêt pour utilisation

Manuel d’instructions
6
Établir un plan du réseau
Avant de congurer le réseau, il est utile de dessiner un diagramme de réseau pour
mieux identier les appareils qui y seront reliés et pour planier leur branchement.
L’illustration ci-dessous est un exemple d’un diagramme de réseau.
Pour créer un diagramme de réseau :
• Pour les appareils sans l, identiez les appareils que vous voulez inclure dans
le réseau.
• Pour les appareils avec câbles, identiez quel port du modem utiliser pour
chacun.
Supprimer/désactiver les collisions
Pour s’assurer que l’installation se fasse adéquatement, il faut supprimer ou
désactiver certaines collisions qui peuvent faire interférence. Les collisions possibles
sont les suivantes :
• Les applications de partage de connexion Internet
• Les serveurs mandataires
• Les logiciels de sécurité
• Les paramètres TCP/IP
• Les propriétés Internet
• Les chiers Internet temporaires

Manuel d’instructions
3
Exigences
L’ordinateur doit répondre aux exigences minimales suivantes.
• N’importe quel système d’exploitation peut être utilisé
• Internet Explorer 4.0 ou Netscape Navigator 3.02
• Processeur de 233 MHz
• Adaptateur réseau Ethernet
• Compte Internet DSL actif
Contenu de l’emballage
Voici le contenu de l’emballage. S’il vous manque une ou plusieurs composantes,
contactez immédiatement le service à la clientèle d’ACN. Le contenu peut varier selon
les modèles.
• Modem
• Câble Ethernet
• Câble téléphonique
• Bloc d’alimentation 12V 1A DC
• 3 ltres
• Coupleur
• Guide d’installation
• Manuel d’instructions
Caractéristiques du modem
12 345

Manuel d’instructions
4
Voyant État Description
1 POWER Éteint L’appareil n’est pas alimenté
Lumière rouge constante Erreur de l’appareil
Lumière verte constante L’appareil est branché à une prise
électrique
2 ETHERNET 1-4 Éteint Aucune connexion Ethernet
Lumière verte constante Branché à un port Ethernet
Lumière verte clignotante Transmission de données
3 WIRELESS Éteint Point d’accès désactivé
Lumière verte constante Point d’accès activé
Lumière verte clignotante Transmission de données
4 DSL Éteint Aucun signal DSL
Lumière verte clignotante L’appareil établit le signal DSL
Lumière verte constante Le signal DSL est établi
5 INTERNET Éteint Aucune connexion Internet
Lumière verte constante Connecté à Internet
Lumière verte clignotante Transmission de données
Lumière rouge constante Aucune connexion Internet
6 DSL Branchement du câble téléphonique
7 ETHERNET 1-4 Branchement des ordinateurs/
appareils par câble Ethernet
8 RESET Réinitialiser l’appareil. Appuyer
pendant 10 secondes pour réinitialiser.
9 POWER (12V
1A DC)
Branchement de l’adaptateur
électrique 12V 1A DC
10 ON/OFF Démarrer/éteindre l’appareil
11 Antenne Réception et transmission des signaux
sans l
6 7 8 9 10 11

Manuel d’instructions
1
Tous droits réservés 2010 ©
Aucune partie de ce document ne peut être reproduite, rééditée ou retransmise sous toute forme et par tout
moyen, que ce soit électronique ou mécanique incluant, sans s’y limiter, par photocopie, enregistrement, enreg-
istrement d’information ou par un système d’extraction, sans l’expresse autorisation écrite du titulaire. Les carac-
téristiques du produit contenues dans le présent document sont sujettes à changement sans préavis. Toutes les
autres entreprises et tous les noms de produits mentionnés sont utilisés à des fins d’identification seulement et
sont les marques de commerce de leur titulaire respectif.
LIMITATION DE RESPONSABILITÉ ET DE DOMMAGES
LE PRODUIT ET LES LOGICIELS SONT FOURNIS « TELS QUELS ». LE FABRICANT ET LES REVENDEURS DU FABRICANT
(COLLECTIVEMENT « LES VENDEURS ») RENONCENT À TOUTE GARANTIE, EXPLICITE, IMPLICITE OU OBLIGATOIRE,
INCLUANT SANS LIMITATION LES GARANTIES IMPLICITES D’ABSENCE DE CONTREFAÇON, DE QUALITÉ MARCH-
ANDE OU DE VALEUR POUR DES FINS SPÉCIFIQUES OU TOUTE GARANTIE RÉSULTANT DE LA NÉGOTIATION, DE LA
PERFORMANCE, DE L’UTILISATION ET DU COMMERCE. LES VENDEURS NE SONT EN AUCUN CAS RESPONSABLES
POUR LES DOMMAGES OU PERTES, INCLUANT SANS S’Y LIMITER LES DOMMAGES OU PERTES DIRECTS, INDRECTS,
VOLONTAIRES, PUNITIFS, IMPRÉVUS, EXEMPLAIRES OU CORRÉLATIFS, DES DOMMAGES, DES DOMMAGES LIÉS
AUX PERTES DE REVENUS ET DES DOMMAGES LIÉS AUX PERTES D’AFFAIRES DE TOUT CLIENT OU DE TOUT TIERS
RÉSULTANT DE L’UTILISATION OU DE L’INCAPACITÉ D’UTILISER LE PRODUIT OU LES LOGICIELS, INCLUANT SANS S’Y
LIMITER À CEUX RÉSULTANT DE LA DÉFECTUOSITÉ DU PRODUIT, DES LOGICIELS OU DE LA DOCUMENTATION, OU
DE LA PERTE OU DE L’INEXACTITUDE DES DONNÉES DE TOUT GENRE, QUE CE SOIT EN RAISON D’UN CONTRAT,
D’UN DÉLIT OU TOUTE AUTRE THÉORIE JURIDIQUE, MÊME SI LES PARTIES ONT ÉTÉ AVISÉS DE LA POSSIBLITÉ DE
TELS DOMMAGES, LE RISQUE LIÉ AUX RÉSULTATS ET À LA PERFORMANCE DU PRODUIT OU DE SES LOGICIELS EST
ASSUMÉ PAR LE CLIENT. CERTAINS ÉTATS NE PERMETTENT PAS LA LIMITATION OU L’EXCLUSION DE RESPONSABILI-
TÉS DES DOMMAGES, LA PRÉSENTE LIMITATION PEUT NE PAS S’APPLIQUER À TOUS LES PARTIES. LA RESPONSABIL-
ITÉ TOTALE DES VENDEURS QUANT À TOUS LES TYPES DE RELATIONS AU PRODUITS OU À SES LOGICIELS NE PEUT
EN AUCUN CAS EXCÉDER LE MONTANT PAYÉ PAR LE CLIENT POUR LE PRODUIT.
Table des matières
À propos du modem .............................................................................................................................2
Exigences...................................................................................................................................................3
Contenu de l’emballage .......................................................................................................................3
Agencement externe de l’appareil...................................................................................................3
Conguration de l’appareil .................................................................................................................5
Établir un plan du réseau .....................................................................................................................6
Supprimer/Désactiver les collisions ................................................................................................6
Applications de partage Internet, serveurs mandataires, logiciels de sécurité ...............7
Installation du modem .........................................................................................................................7
Se connecter à Internet ........................................................................................................................ 8
Mesures de sécurité ...............................................................................................................................9

Manuel d’instructions
2
À Propos du modem
Merci de vous être abonné au service Internet haute vitesse d’ACN. Le modem DSL of-
fre un moyen simple d’intégrer votre ordinateur et autres appareils en un seul réseau.
Voici quelques avantages du modem à la maison :
Fonction de routeur sans fil intégré
Votre modem est une solution idéale pour la connectivité Internet haute vitesse. Il a la
capacité de transfert de données très rapide d’ACN et le partage entre les appareils du
réseau local. Vous pouvez connecter ces appareils sans l ou avec un câble réseau.
Sécurité haut de gamme
Votre modem est muni d’un pare-feu intégré pour bloquer les attaques au service.
Pour plus de exibilité, il peut être modié pour permettre à des applications spéci-
ques de fonctionner tout en bloquant les menaces.
Interface d’utilisateur intuitive
Apporter des changements aux réglages du modem est facile avec le navigateur web.
Le modem utilise une interface utilisateur simplié qui vous permet de congurer les
diverses fonctions du modem.
Votre modem est la gure centrale de la conguration de votre réseau local (LAN)
en combinant le matériel et les logiciels. Le matériel comprend les câbles, les points
d’accès sans l et les ports Ethernet pour créer le chemin pour connecter vos appareils.
Les logiciels incluent les applications qui gèrent le ux d’information de ces appareils.
Vous pouvez compléter l’installation de base et la connexion Internet en quelques
minutes. Les fonctions avancées peuvent prendre plus de temps mais ça peut valoir la
peine. Les fonctions avancées comme les serveurs virtuels (réacheminement de ports)
vous aideront à créer votre propre serveur web pour votre site web, le système DNS
permet d’accéder à votre réseau sur Internet et l’accès à distance permet de congurer
le modem de diérents endroits.
Lorsque l’installation est complétée, ce sera plus facile de proter de la communication
vocale, d’Internet haute vitesse et du partage données/audio/vidéo sur votre réseau.

Manuel d’instructions
Manuel
d’instructions
MODEM ETHERNET SANS FIL À 4 PORTS
®
©ACN 2011 CAModem_InstallGuide_PR_DD_PW_091411
ACNC-2216
