ACV Compact A Series Owner's manual

excellence in hot water
Compact A
100 - 150 - 200
13/09/2005 - 62456555.B
EN INSTALLATION, OPERATING AND
SERVICING INSTRUCTIONS
DE INSTALLATIONS-, BEDIENUNGS-
UND WARTUNGSANLEITUNG

3
CONTENTS
INHALTSVERZEICHNIS
ACV reserve the right to modify, without notice, the technical characteristics
and the equipement supplied with all their products.
ACV behält sich das Recht vor, technische Einzelheiten und die Ausstattung
aller Geräte ohne vorherige Ankündigung zu verändern.
Pag.
Seite
Manufacturing programme 4 Fertugungsprogramm
Technical data 5 - 6 Technisher Beschreibung
Installation 7 Montage
Burner monting and door switch fitting 8 Montage des Brenners und des Türschalters
Water and flue connection 9 Hydraulischer Anschluß und Kaminanschluß
Casing assembly 10 Montage der Ummantelung
Internal electrical wiring 11 Interne Verkabelung
Control 12 - 13 - 14 Regelung
Specification sheet 15 Beschreibung für das Leistungsverzeichnis
Commissioning and Maintenance 16 Inbetriebnahme und Instandhaltung
Spare parts list 17 Ersatzteilliste
Guarantee 18 Gewährleistungsbedingungen

4

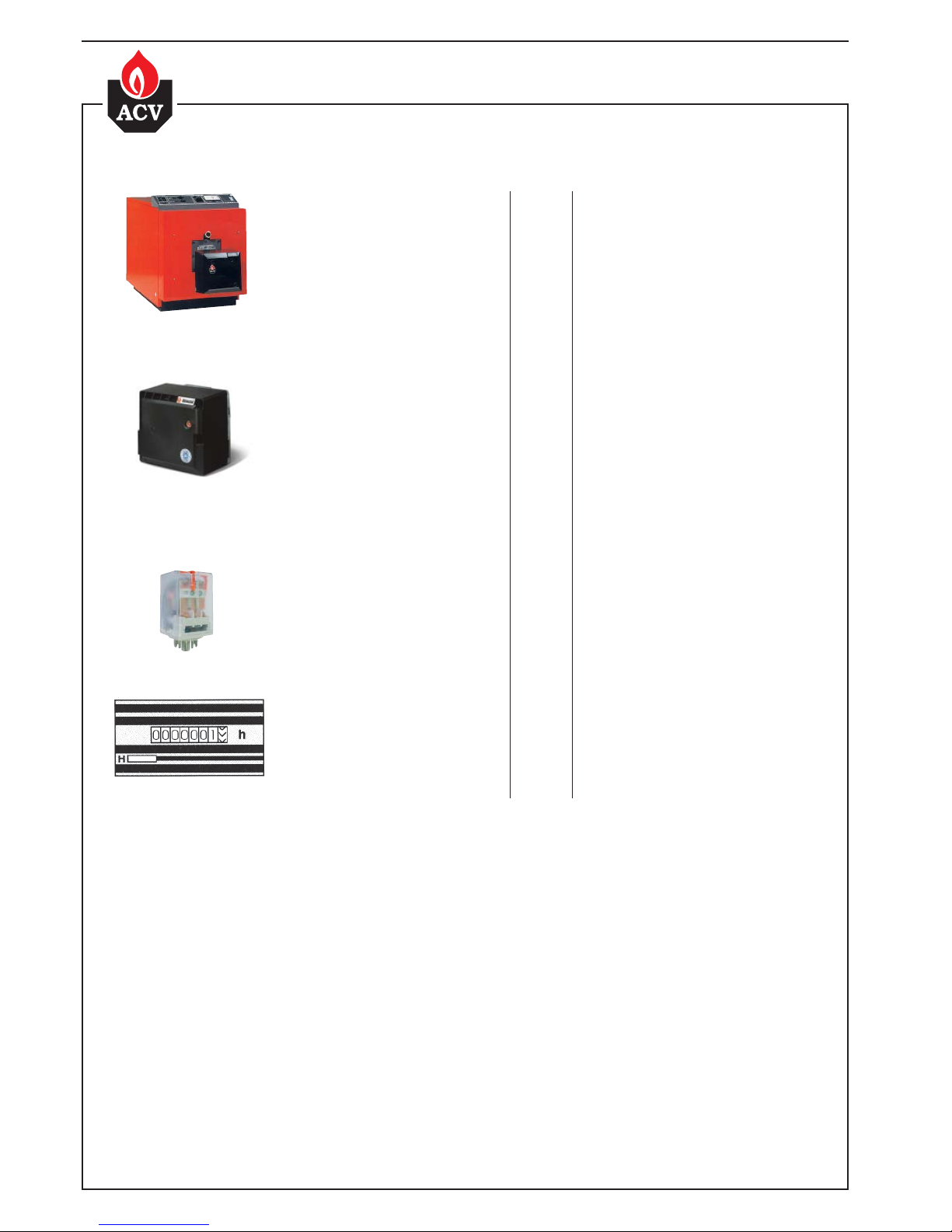

MANUFACTURING PROGRAMME
FERTIGUNGSPROGRAMM
Code
"COMPACT A" Boilers
High efficiency steel boiler with pressurised
combustion chamber for operation at low
temperature.
Firetubes with removable turbulators.
Heizkessel "COMPACT A"
Stahlheizkessel mit hohem Wirkungsgrad und
Unterdruckbrennkammer zur Funktion bei
niedriger Temperatur.
Die Rauchgaskanäle sind mit demontierbaren
Turbulatoren ausgerüstet.
Type CA 100 - output 74 to 100 kW 04120101 Typ CA 100 - Leistung 74 bis 100 kW
Type CA 150 - output 115 to 140 kW 04120201 Typ CA 150 - Leistung 115 bis 140 kW
Type CA 200 - output 185 to 235 kW 04120301 Typ CA 200 - Leistung 185 bis 235 kW
"Blocmazout" Burner
Two stage burner with automatic closing air
damper.
Automatic adjustement of air flow to high or low
rate firing.
Brenner "Blocmazout"
Automatischer 2-Stufenbrenner mit
automatischer Luftregelklappe.
Auch die Regulierung des Luftdurchsatzes
gemäß des jeweiligen Betriebsstufe erfolgt
automatisch.
Type for CA 100 - BM 102 N + 100 23869200 Typ für CA 100 - BM 102 N + 100
Type for CA 150 - BM 152 N + 100 23869300 Typ für CA 150 - BM 152 N + 100
Type for CA 200 - BM 202 N + 150 23869400 Typ für CA 200 - BM 202 N + 150
Domestic hot water priority relay -
Type EL 306
Relais für den Brauchwasservorrang -
Type EL 306
230 V (in option) 54428220 230 V (in optie)
Hour run meter HENGSTLER 54428081 Betriebsstundenzähler vom Typ HENGSTLER

5
TECHNICAL DATA
TECHNISCHE BESCHREIBUNG
Technical data on boilers Beschreibung des Kessels
Type CA 100 CA 150 CA 200 Typ
Output kW 74/100 115/140 185/235 Nennleistung kW
Dimensions: Abmessungen:
A mm. 170 170 170 A mm.
B mm. 800 1000 1300 B mm.
C mm. 102 102 102 C mm.
D mm. 1295 1495 1795 D mm.
E mm. 508 508 508 E mm.
F mm. 1000 1000 1000 F mm.
G mm. 105 105 105 G mm.
H mm. 920 920 920 H mm.
I mm. 796 796 796 I mm.
J mm. 742 742 742 J mm.
K mm. 270 270 270 K mm.
L mm. 110 110 130 L mm.
M mm. 150 150 170 M mm.
Weight empty kg. 315 380 470 Leegewicht kg.
Water content L. 102 122 150 Wasserinhalt L.
Waterside pressure drop
Δt at 20°C mbar 2-5 5-11 11-31
Drukverlust Wasser bei
einem Δt von 20°C mbar
Gas-side pressure drop mbar 0,22-0,48 0,68-0,96 1,83-2,5 Drukverlust Rauchgaskanäle mbar
Water connections Ø DN 50 DN 50 DN 65 Heizungsvor- und Rücklauf Ø
Drain tapping Ø 1" 1" 1" Entleerung Ø
Safety valve tapping Ø 1" 1" 1" Öffnung P - Sicherheitsventil Ø
Expanssion vessel tapping Ø 1" 1" 1" Öffnung Q - Ausdehnungsgefäß Ø
Flue Ø mm. 200 200 200 Kamin Ø mm.
Average CO2% 13,6-13,9 13,1-13,4 13,2-13,6 Mittlerer CO2-Gehalt %
Average flue gas temperature Δt °C 125-165 149-173 164-195 Rauchgastemperatur °C
Flue gas (oil) kg/h 199 288 466 Volumen der Verbrennungsgase (Öl) kg/h
Flue gas (gas) kg/h 189 254 451 Volumen der Verbrennungsgase (Gas) kg/h
Combustion chamber Ø mm. 430 430 430 Brennkammer Ø mm.
Combustion chamber volume m30,106 0,135 0,179 Brennkammervolumen m3
Maximum working pressure bar 6 6 6 Hydraulischer Betriebsdruk bar
Technical data on burners Beschriebung des brenners
Type of boiler CA 100 CA 150 CA 200 Kesseltyp
Type of burner - light fuel BM 102 N
+ 100
BM 152 N
+ 100
BM 202 N
+ 150
Brennertyp - Leichtöl
Nozzle Ga/h 1,75/45° 3,00/45° 4,5/45° Düse Ga/h
Nozzle pressure bar 10/19,5 10/15 10/19,5 Düsendruck bar
Input kW 77-109 134-161 197-260 Wärmedurchsatz kW
Flow connection Heizungsvorlauf
Return connection Heizungsrücklauf
Drain-Cock Endleerung

6
TECHNICAL DATA
TECHNISCHE BESCHREIBUNG
FA B D
GCH

7

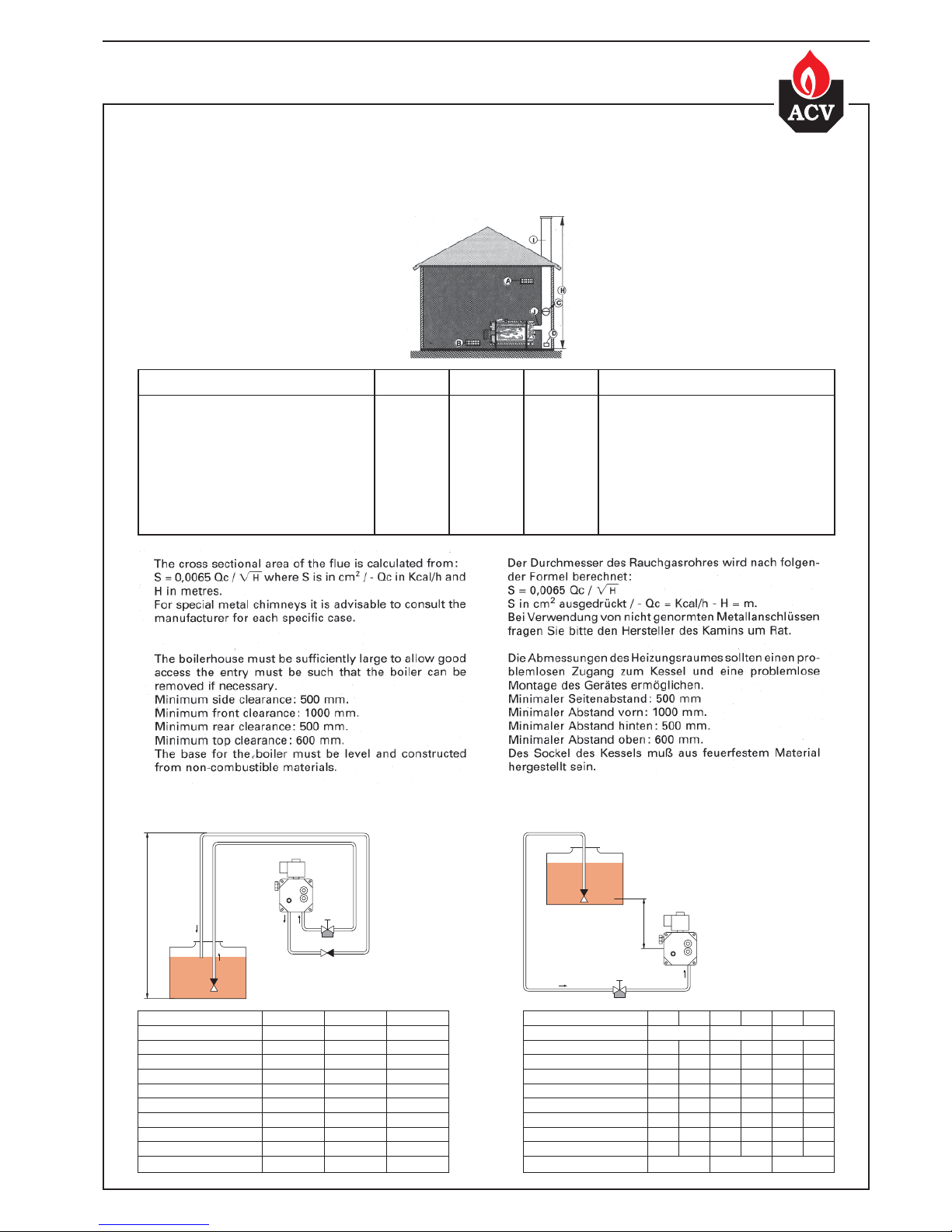

INSTALLATION
MONTAGE
H (m) / Ø in. mm 6 8 10
L (m) L (m) L (m)
0,0 17 53 100
0,5 15 47 100
1,0 13 41 99
1,5 11 34 84
2,0 9 28 68
2,5 7 22 53
3,0 5 15 37
3,5 3 9 22
Injector / Düse 2,5 kg/h 5,0 kg/h 10,0 kg/h
H(m)/Øin.mm 464668
L (m) L (m) L (m)
4,0 51 100 26 100 65 100
2,5 45 100 22 100 57 100
3,0 38 100 19 97 49 100
2,5 32 100 16 81 40 100
2,0 26 100 13 65 32 100
1,5 19 97 10 49 24 77
1,0 13 65 6 32 16 51
0,5 6 32 3 16 8 26
Injector / Düse 2,5 kg/h 5,0 kg/h 10,0 kg/h
Type CA 100 CA 150 CA 200 Typ
Minimum fresch air requirement m3/h 95 133 224 Minimale Luftzufuhr m3/h
High level ventilation dm22 2 2 Belüftung dm2
Low level ventilation dm25,7 8 13 Entlüftung dm2
Draught stabiliser mm. 200 200 200 Zugregler mm.
Ø of chimney : Ø des Kaminanschlusses :
Height 5 m. mm. 180 210 270 Höhe 5 m. mm.
Height 10 m. mm. 150 180 230 Höhe 10 m. mm.
Height 15 m. mm. 140 160 210 Höhe 15 m. mm.
Height 20 m. mm. 130 150 200 Höhe 20 m. mm.
H
Oil connection
H
Ölversorgung
A Hight level ventilation
B Low level ventilation
C Draught stabiliser
D Cleanout cover
H Chimney height
I Diameter of chimney
J Internal flue connection
A Belüftung
B Entlüftung
C Zugregler
D Schauloch
H Kaminhöhe
I Kamindurchmesser
J Anschlußstück
Boiler House
This must conform to local regulations in particular in terms of
high and low level ventilation, size, fire resistance etc. Gas fired
installations must comply with the Gas Safety (Installation and
Use) 1984 Regulations as amended.
Heizungsraum
Der Heizungsraum muß den jeweiligen lokalen Vorschriften
in puncto Abmessungen, Hitzebeständigkeite der Wände,
Stahltüren, Kamine sowie Be- und Entlüftung entsprechen.

8
BURNER MOUNTING AND DOOR SWITCH FITTING
MONTAGE VON BRENNER UND TÜRSCHALTER
A (GAs) A (light fuel)
(Leichtôol)
A (Heavy fuel)
(Schwerer Öl)
CA 100 275 240 240
CA 150 275 240 240
CA 200 335 335 310

9
WATER AND FLUE CONNECTION
HYDRAULISCHER ANSCHLUß UND KAMINANSCHLUß

10

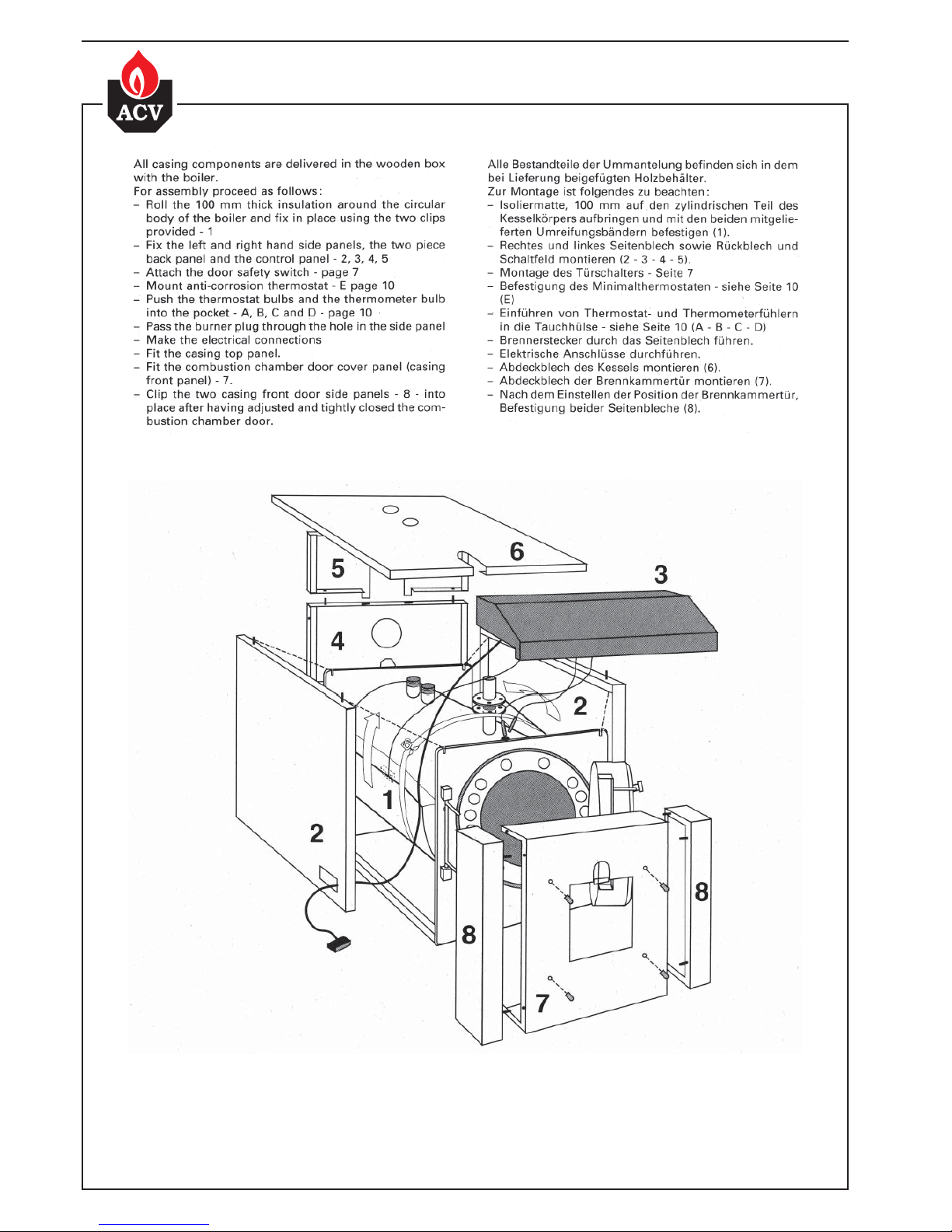

CASING ASSEMBLY
MONTAGE DER UMMANTELUNG

11

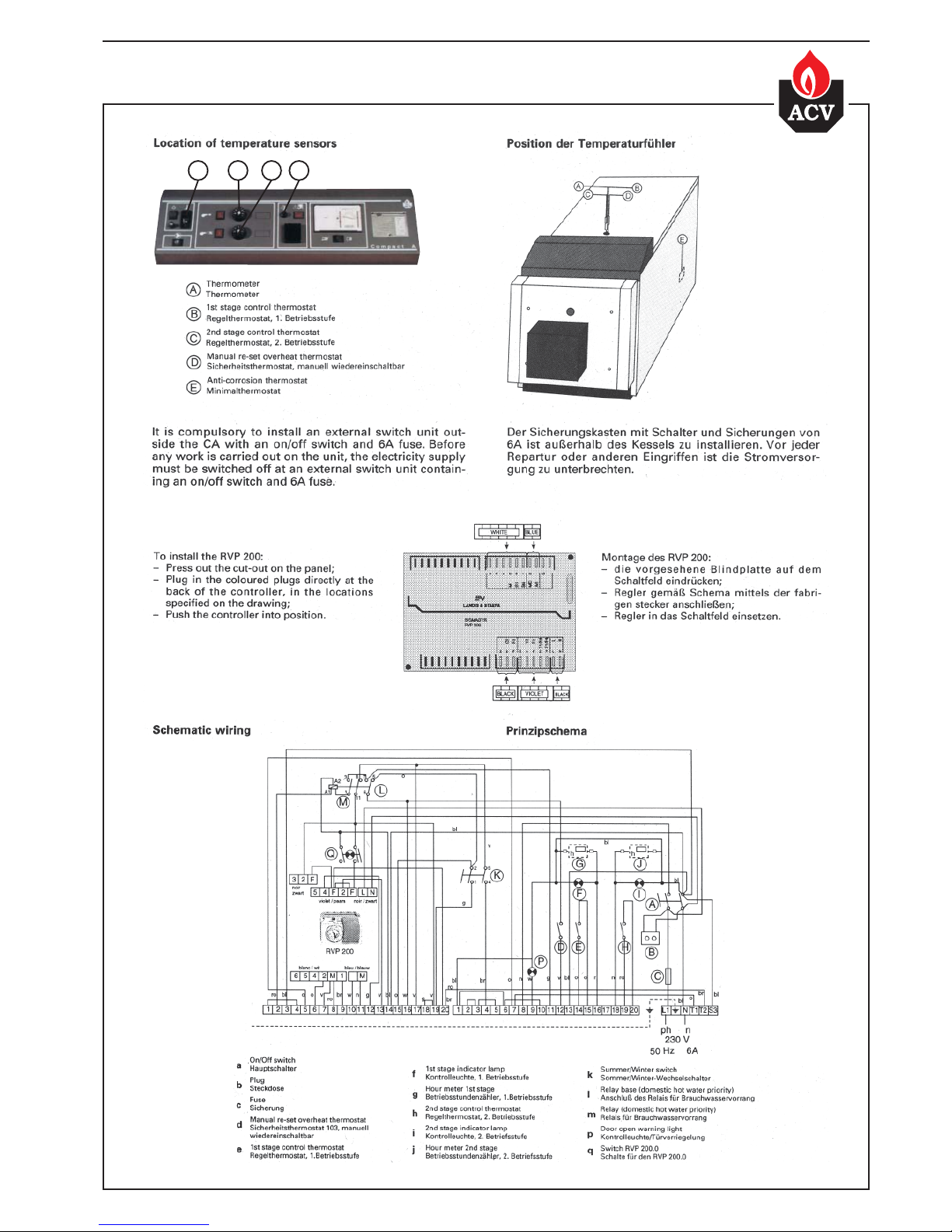

INTERNAL ELETRICAL WIRING
INTERNE VERKABELUNG
AB DC

12

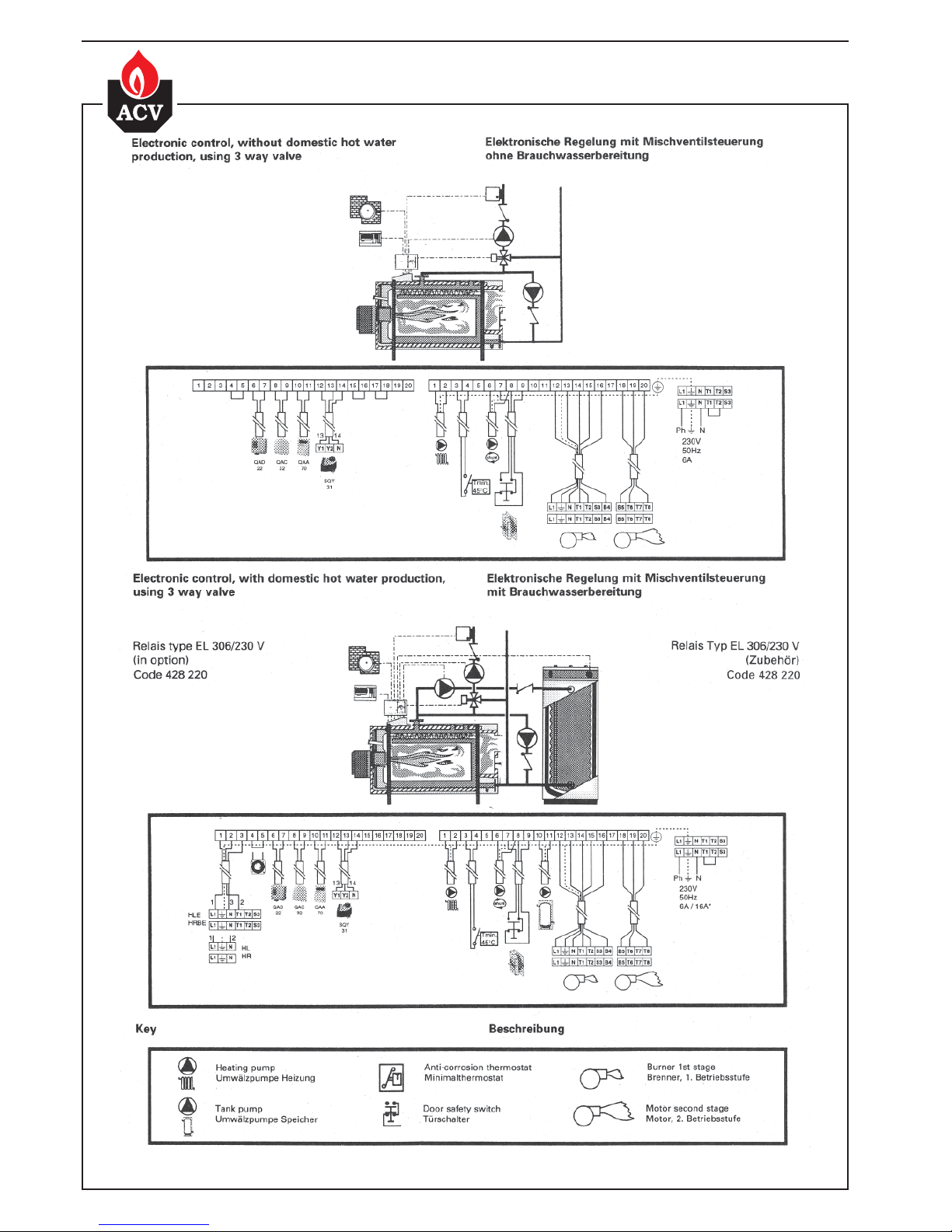

CONTROL
ANSCHLUßSCHEMEN

13
CONTROL
ANSCHLUßSCHEMEN

14
CONTROL
ANSCHLUßSCHEMEN

15
SPECIFICATION SHEET
BESCHREIBUNG FÜR DAS LEISTUNGSVERZEICHNIS
Type CA 100 CA 150 CA 200 Typ
Code 04120101 04120201 04120301 Code
Output kW 74/100 115/140 185/235 Nutzleistung kW
Type / Typ Output / Nennleistung
kW
Burner - Brenner
CA 100 74/100 BM 102 N + 100
CA 150 115/140 BM 152 N + 100
CA 200 185/235 BM 202 N + 150
Type / Typ Output / Nennleistung
kW
Burner - Brenner Brennerflanze - Gasgradient
DUNGS
CA 100 74/100 GS 20* N° 21 - MB-DLE 410B01
CA 150 115/140 GS 20* N° 21 - MB-DLE 410B01
CA 200 185/235 Gas 3/2* N° 21 - gas 6/4" - 2 allures
KVBG appoval - HR - CE
Appoval nr. AGB : 2232 - 12/95
Testreport nr. ARG : 002/94-03-08/262
Zulassung ARGB - HR - CE
Zulassung BGV : 2232 - 12/95
Prüfbericht KB : 002/94-03-08/262
* The gas burners below must be equipped with a combustion head extension (see page 8 - Distance A).
* Die ober genausten Gasbrenner môussen mit einem verlôangerten Brennerrohr ausgestattet werden (Siehe Seite 8 - Abstand A).
Appoval OPTIMAZ - CE Zulassung OPTIMAZ - CE
COMPACT A model
- High efficiency steel boiler conforming to the requirements of
NBN D 06001 - proposal 105 and the A.R. of March 1988.
- Pressurised combustion chamber and firetubes with removable
turbulators.
- Water cooled combustion chamber.
- Combustion chamber door opening left or right. Double insulated
by a layer of rock wool covered by a ceramic fibre brick.
- Gastightness ensured by a ceramic fibre gasket.
- Removable smokehood with inspection port.
- Boiler body insulated with 100 mm thick glass wool and casing
panels insulated with 25 mm aluminium faced glass wool.
- Epoxy coated metal casing.
- Safety switch to prevent firing in cases where the combustion
chamber door is not correctely closed.
- Control:
• thermometer
• control thermostats - 1st and 2nd stage
• manual reset overheat thermostat
• anti-corrosion thermostat set at 45°C
• on/off switch
• electric plug
- Boiler COMPACT A
• type
• code
• output kW
• working pressure: 6 bar
COMPACT A
- Stahlheizkessel mit hohem Wirkunggsgrad nach DIN 4702
Teil 1 - Ausgabe 03.1990 - Baumuster Nr. 3R0059/92.
- Kessel mit Unterdruckbrennkammer - die Rauchgaskanäle
sind mit demontierbaren Turbulatoren ausgestattet.
- Wassergekühlte Brennkammer.
- Brennekammertür mit linkem oder rechtem Türanschlag -
doppelte Isolierung. Isoliermatte aus Mineralwolle und kera-
mischer Türstein.
- Keramikdichtung.
- Demontierbarer Rauchgassammelkasten mit Reinigungsöffnung
im unteren Bereich.
- Die 100 mm starke Glaswollisolierung wird direkt auf den
Kesselkörper aufgebracht, eine zweite von 25 mm befindet
sich auf der Ummantelung.
- Die Metallummantelung wird entfettet, phosphatiert und
einbrennlackiert.
- Sicherheitsabschaltung des Brenners bei geöffneter
Brennkammertür.
- Regelung:
• Thermometer.
• Regelthermostat: 1. und 2. Betriebsstufe.
• Sicherheitsthermostat, manuell wiedereinschaltbar.
• Minimalthermostat, 45°C.
• Hauptschalter.
• Steckdose.
- Kessel COMPACT A
• Typ
• Code
• Nutzleistung kW
• Betriebsdruck: 6 bar

16

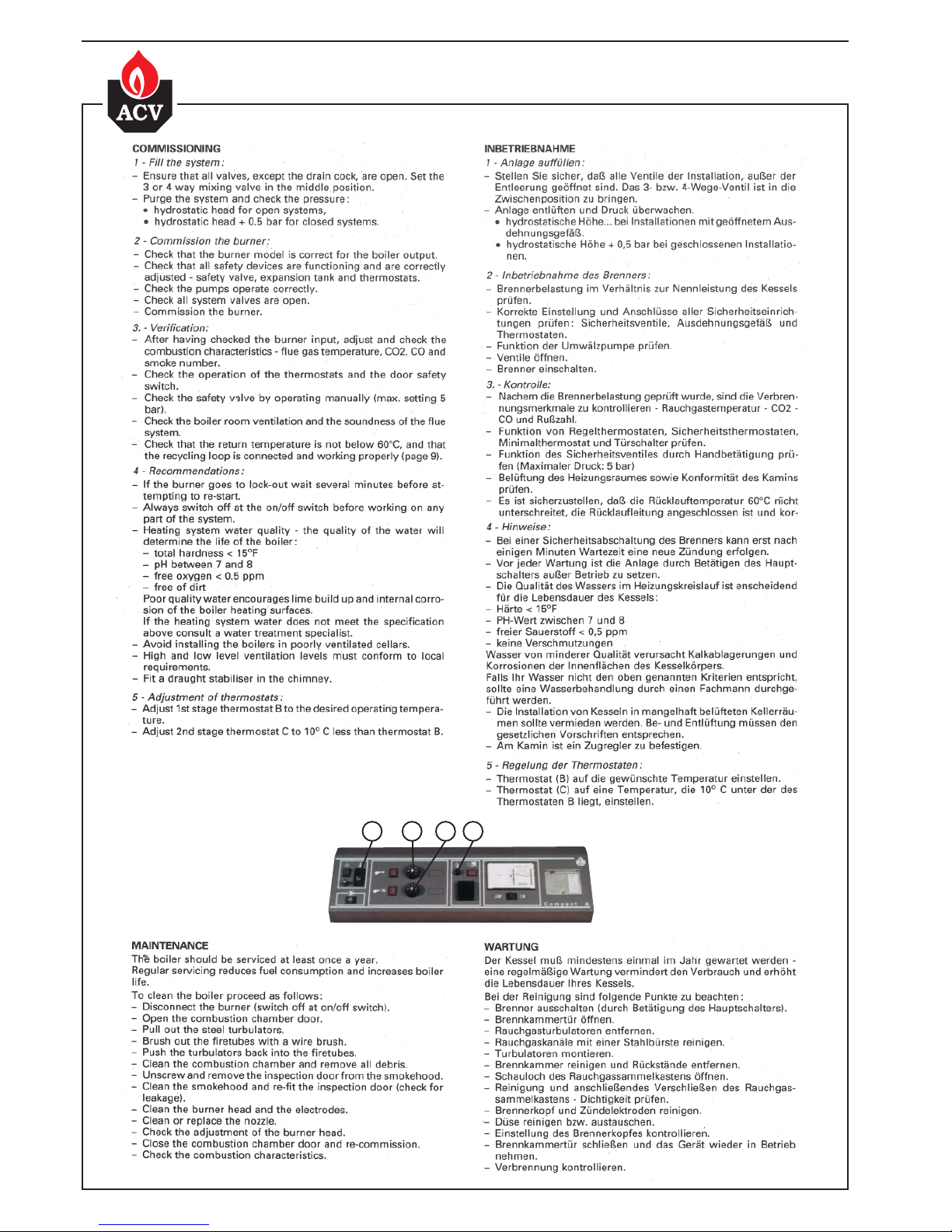

COMMISSIONING AND MAINTENANCE
INBETRIEBNHAME
AB DC

17
SPARE PARTS LIST
ERSATZTEILLISTE
DESCRIPTION CODE BESCHREIBUNG
Control thermostat 54442045 Regelthermostat
Manuel resetable overheat thermostat 54764006 Sicherheitsthermostat, manuell wieder- einschaltbar
Low temperature thermostat 45°C 54442027 Thermostat lages Temp. min. 45°C
Vertical thermometer 54441012 Vertikales Thermometer
Indicator light 54428203 Kontrollleuchte
On/Off switch 54428202 Hauptschalter
Summer / winter switch 54428107 Sommer / Winter-Schalter
Fuse holder 54428029 Sicherungschalter
Fuse 6.3 A. 54428068 Sicherung 6.3 A.
Electric plug 54428069 Stromstecker
Door safety switch 54428070 Türschalter
Thermostat pocket length 100 mm 63438001 Tauchhülse, 100 mm
Plug (male) 4 pin 54428087 Stecker (M) 4 Klemmen
Plug(female) 4 pin 54428050 Stecker (F) 4 Klemmen
Plug (male) 6 pin 54428129 Stecker (M) 6 Klemmen
Plug (female) 6 pin 54428128 Stecker (F) 6 Klemmen
Plug (male) 7 pin 54428047 Stecker (M) 7 Klemmen
Plug (female) 7 pin 54428048 Stecker (F) 7 Klemmen
Door complete with insulation 53455009 Tür incl. Isolierung
Baffles CA 100 L: 750 (16 pces) 50423059 Turbulatoren CA 100 L: 750 (16 St.)
Baffles CA 150 L: 750 (18 pces) 50423060 Turbulatoren CA 150 L: 750 (18 St.)
Baffles CA 200 L: 1250 (20 pces) 50423061 Turbulatoren CA 200 L: 1250 (20 St.)
Fixing pin for jacket 47405005 Klemm (Ummantelung)
Pinholder for jacket 47405004 Klemmhalter (Ummantelung)
Burner mounting flange Burner BM 102-152 53429306 Brennerplatte Brenner BM 102-152
Brass sightglass cover 43416229 Messingumrandung für Schauloch
Sightglass kit glass + gasket 53418162 Glas und Dichtung für Schauloch
Casing type CA 100 Ummantelung Typ CA 100
Right hand side panel 21471144 Rechtes Seitenblech
Left hand side panel 21472144 Linkes Seitenblech
Top panel 21475144 Abdeckung
Casing type CA 150 Ummantelung Typ CA 150
Right hand side panel 21471145 Rechtes Seitenblech
Left hand side panel 21472145 Linkes Seitenblech
Top panel 21475145 Abdeckung
Casing type CA 200 Ummantelung Typ CA 200
Right hand side panel 21471146 Rechtes Seitenblech
Left hand side panel 21472146 Linkes Seitenblech
Top panel 21475146 Abdeckung
Common casing panels Allg. Ersatzteile für jede Ummantelung
Lower back panel 21476145 Unteres Rückblech
Upper back panel 21474144 Oberes Rückblech
Front panel (covering combustion chamber door) 21473144 Mittleres Blech der Brennkammertür
Front panel sides (right and left hand) 21476144 Rechtes und Linkes Blech der Brennkammertür
Control panel complete 24614000 Komplettes Schaltfeld
Control panel w/o control devices 21477144 Schaltfeld ohne Regeleinrichtungen

18
CONDITION OF GUARANTEE
ALLGEMEINE GARANTIEBEDINGUNGEN

INTERNATIONAL
ACV international n.v
KERKPLEIN, 39
B-1601 RUISBROEK - BELGIUM
TEL.: [phone]
FAX: [phone]
E-MAIL: [email protected]
BELGIUM
ACV BELGIUM nv/sa
KERKPLEIN, 39
B-1601 RUISBROEK-BELGIUM
TEL.: [phone]
FAX: [phone]
E-MAIL: [email protected]
CHILE
ALBIN TROTTER Y ACV LTDA
SAN PABLO 3800
QUINTA NORMAL - SANTIAGO - CHILE
TEL.:[phone]
FAX:[phone]
E-MAIL: [e-mail]
CZECH REPUBLIC
ACV CR SPOL. s.r.o
NA KRECKU 365
CR-109 04 PRAHA 10 - CZECH REPUBLIC
TEL.:[phone]
FAX:[phone]
E-MAIL: [e-mail]
DEUTSCHLAND
ACV WÄRMETECHNIK GMBH & CO KG
GEWERBEGEBIET GARTENSTRASSE
D-08132 MÜLSEN OT ST. JACOB - DEUTSCHLAND
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
ESPAÑA
ACV ESPAÑA
C/DE LA TEIXIDORA, 76
POL. IND. LES HORTES
E-08302 MATARÓ - ESPANA
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
FRANCE
ACV FRANCE sa
31, RUE AMPERE - Z.I MI - PLAINE
F-69680 CHASSIEU - FRANCE
TEL.:[phone]
FAX:[phone]
E-MAIL: [e-mail]
ITALIA
ACV ITALIA
VIA PANA 92
I-48018 FAENZA (RA) - ITALIA
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
NEDERLAND
ACV NEDERLAND bv
POSTBUS 350
NL-2980 AJ RIDDERKERK - NEDERLAND
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
POLAND
ACV POLSKA sp. z.o.o.
UL.WITOSA 3
87 - 800 WŁOCŁAWEK - POLAND
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
PORTUGAL
BOILERNOX LDA
RUA OUTEIRO DO POMAR
CASAL DO CEGO, FRACÇÃO C,
PAVILHÃO 3 - MARRAZES
2400-402 LEIRIA - PORTUGAL
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
RUSSIA
ACV RUSSIA
1/9, MALYI KISELNYI
103031 MOSCOW - RUSSIA
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
SLOVAK REPUBLIC
ACV SLOVAKIA s.r.o.
PLUHOVÁ 49
831 04 BRATISLAVA - SLOVAK REPUBLIC
TEL.:[phone]
FAX:[phone]
E-MAIL: slovakia.inf[email protected]
SLOVENIA
ACV D.O.O. SLOVENIA
OPEKARNA 22b
1420 TRBOVLJE - SLOVENIA
TEL.:[phone]
FAX:+ 386 356 32 831
E-MAIL: slovenia.inf[email protected]
UK
ACV UK Ltd
ST. DAVID’S BUSINESS PARK
DALGETY BAY - FIFE - KY11 9PF
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
USA
TRIANGLE TUBE PHASE III
FREEWAY CENTER - 1 TRIANGLE LANE
BLACKWOOD NJ 08012 - USA
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
excellence in hot water
www.acv.com
ARGENTINA
TECNOPRACTICA
ALFEREZ BOUCHARD 4857
1605 CARAPACHAY - BUENOS AIRES
TEL.: [phone]
FAX: [phone]
E-MAIL: [email protected]
AUSTRALIA
HUNT HEATING PTY LTD
10 GARDEN BOULEVARD
3172 VICTORIA - AUSTRALIA
TEL.: [phone]
FAX: [phone]
E-MAIL: [email protected]
BULGARIA
PROXIMUS ENGINEERING LTD
7 BIAL KREM STR.
9010 VARNA - BULGARIA
TEL.:[phone]
FAX:[phone]
E-MAIL: [e-mail]
CHINA
BEIJING HUADIAN HT POWER TECHNOLOGY
DEVELOPMENT CO. LTD
ROOM B-912, TOWER B, COFCO PLAZA
N°. 8, JIANGUOMENNEI AVENUE
BEIJING 100005 - PEOPLE’S REPUBLIC OF CHINA
TEL.:[phone] EXT 101
FAX:[phone]
E-MAIL: [email protected]
SHANGHAI COOLTECH LTD
14/F E. CHINA MERCHANTS PLAZA
N°. 333 CHENGDU ROAD (N)
200041 SHANGHAI - CHINA
TEL.:[phone] - 820
FAX:[phone]
E-MAIL: [email protected]
DENMARK
VARMEHUSET
FRICHSVEJ 40 A
8600 SILKEBORG - DENMARK
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
ESTONIA
TERMOX AS
TAHE 112A
51013 TARTU - ESTONIA
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
GREECE
ESTIAS
MARASLI STREET 7
54248 THESSALONIKI - GREECE
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
ÎLE MAURICE
SOTRATECH
29, RUE MELDRUM
BEAU BASSIN - ÎLE MAURICE
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
LITHUANIA
UAB “GILIUS IR KO”
SAVARNORIU PR. 192
3000 KAUNAS - LITHUANIA
TEL.:[phone]
FAX:[phone]
MAROC
CASATHERM
PLACE EL YASSIR
20300 CASABLANCA - MAROC
TEL.:[phone]
FAX:[phone]
NEW ZEALAND
ENERGY PRODUCTS INTERNATIONAL
8/10 BELFAST PLACE
PO BOX 15058 HAMILTON - NEW ZEALAND
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
ÖSTERREICH
PROTHERM HEIZUNGSTECHNIK Gmbh
TRAUNUFERSTRASSE 113
4052 ANSFELDEN - ÖSTERREICH
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
ROMANIA
SC TRUST EURO THERM SA
D.N PIATRA NEAMT - ROMAN
km 2 C.P 5 O.P 3 jud. Neamt
5600 PIATRA NEAMT - ROMANIA
TEL.:[phone]
FAX:[phone]
E-MAIL: [email protected]
TUNISIE
SO.CO.ME CHAUMAX
BOÎTE POSTALE N°44
1002 TUNIS - TUNISIE
TEL.:[phone]
FAX:[phone]
UKRAINE
UKRTEPLOSERVICE LTD
PR. LAGUTENKO 14
83086 DONETSK - UKRAINE
TEL.:[phone]
FAX:[phone]
URUGAY
CLIMATIZACIÓN INTEGRAL
GRITO DE GLORIA 1586
CP 11400 MONTEVIDEO - URUGUAY
TEL.: [phone]
FAX: [phone]
E-MAIL: [email protected]
