Adam Sub20 User manual

Sub20 active subwoofer
Operation manual / Bedienungsanleitung
english / deutsch

2
Introduction
First of all, we would like to thank you for choosing ADAM Audio!
ADAM Studio Subwoofers are built to a maximum in reproduction quality and perfection. To
enjoy the capabilties of your new subwoofer please read the following hints and considera-
tions, as the positioning and the acoustical properties of the control room often play a bigger
role than you might think.
General recommendations for the Setup:
• Thesubwoofershouldbepositionedonarmground.Vibratingpartscanmaskthesound;
there is not necessarily a clear distortion to be heard.
• Itisrecommendedtopositionthesubwooferbetweenthefrontspeakers,ifpossiblewith
a minimum distance of 20cm to the back wall.
• Avoidtopositionthesubwooferin a corner. Duetoaresultingphysicalpeakin the
frequency response there will always be a tendency for resonances and boominess.
Transportation
Ifyouhavetosendyoursubwoofertoanyotherlocationitisofvitalinteresttohavethe
originalpackagingmaterials.Experienceshowsthatitisverydifculttoavoiddamagesif
youhavetosendthemwithoutthesematerials.Wewillnotberesponsiblefordamagesdue
to improper packaging.
Wehopeverymuchthatyouenjoyyournewsubwooferanditsuniquesoniccapabilities.If
therearequestionspleasedonothesitatetocontactus-wewillbehappytoadviceyou.
The ADAM people.
Table of contents
SafetyInstructions 3
Quick Start 4
Controls ans Connectors 5-7
Limited warranty 8
Technical Data 9

English
3
Safety Instructions
Incaseofaproblem,pleaseeithercontactyourADAMdealerorus.Wearehappytotryand
help.Alwaysreferservicingtoqualiedpersonnelandneverattempttorepairthisproduct
by yourself. Please read through the following safety instructions completely before setting
your system up.
• Donotopenthesubwoofer.Therearenouser-serviceablepartsinside.
• Donotexposethisproducttorainormoisture,neverwettheinsidewith
 anyliquidandneverpourorspillliquidsdirectlyontothisunit.
• Neveruseammableorcombustiblechemicalsforcleaningaudio
components
• Avoidtouchingthespeakermembranesanddonotblockthewoofer’s
 ventilationports.
• Assurefreeairowbehindthespeakerstomaintainsufcientcooling.
• Alwaysusefullycheckedcables.Defectivecablescanharmyourspeakers.
They are a common source for any kind of noise, hum, crackling etc.
• Alwaysswitchoffyourentiresystembeforeconnectingordisconnecting
any cables, or when cleaning any components.
• Thisproduct,aswellasallattachedextensioncords,mustbeterminated
 withanearthgroundthree-conductorACmainspowercord.Toprevent
shock hazard, all three components must always be used.
• Neverreplaceanyfusewithavalueortypeotherthanthosespecied.
 Neverbypassanyfuse.
• Neverexposethisproducttoextremelyhighorlowtemperatures
• Neveroperatethisproductinanexplosiveatmosphere.
• Alwayskeepelectricalequipmentoutofthereachofchildren.
• Alwaysunplugsensitiveelectronicequipmentduringlightningstorms.

4
Quick Start
•After having unpacked your subwoofer, please allow the system to acclimate to the
temperature of the room. Please do not connect the subwoofer for approximately an
hour.
•Makesurethepowerswitchatthecontrolpanelisturnedoff.
•Decrease the volume of your audio system to protect your speaker and ears from
damage when switching the system on.
•Connecttheprovidedpowercordtothesubwoofer.

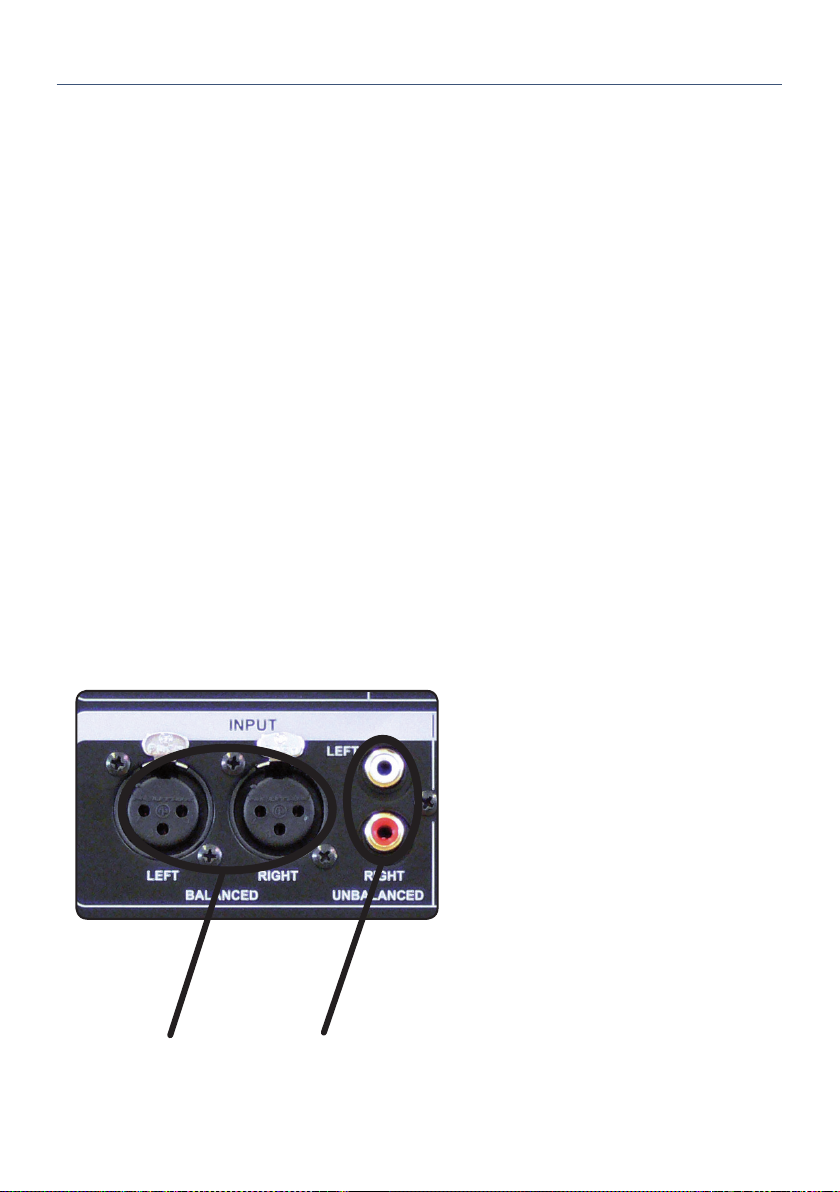

•Connectthesubwooferwithyou’reaudiosystemviaXLR(1)-orChinchinput(2).
•Switchpoweronatthecontrolpanel.Byincreasingthevolumefromyouraudiosys-
tem, you should now hear sound.
•Toachievethebestpossible soundreproduction,please see thefollowingconsidera-
tions for speaker placement.
(1) (2)

English
5
Mode
ThispushbuttongivesachoicebetweenSignal On: woofer starts operation as
soonasamusicalsignalarrives,andstopsafter15minuteswithoutasignal.
Continuous: the unit is always working.
Werecommendthe”Signalon”positionthatminimisespowerconsumptionandhasproved
to be practical that way as you do not need to look for the main power switch any more.
Phase Switch
WiththePhaseswitchyoucanalterthephaseoftheSub20relativetothesatel-
lites. Practically it means you change the polarity of the bass unit. Depending on
thedistancebetweenwooferandsatellites0°or180°maybethebetterposition.Thereis
no“right”or“wrong”position,youhavetondoutbyyourselfwhatsoundsbetter,more
exactlyandmorehomogeneousinthelowend.IfyourepositiontheSubwooferyouneed
to repeat the procedure.
Controls and Connectors

6
Satellite Filter
Thesatellitesinsuchasystemcanbedrivenfullrangeorwitha85Hzhighpassas
recommended by Dolby® laboratories for use in surround setups. Recommenda-
tion:IfpossiblegowiththemainsignaltotheSub20rstandconnectyoursatellitestothe
Sub20output,beitXLRsymmetricalorRCAasymmetrical.Topreventthesatellitesfrom
the low frequencies in most cases leads to a better sound from your satellites, as they do
nothavetodeliverthebigamplitudes.Oftenclarityanddynamicrangeofthesespeakers
areimprovedthatway.
Attention! If you switch the filter in or out, it often becomes necessary to switch the
phase as well - try it out please!
Sub Level:
InputSensitivitycontrolfrom-60dBto+6dBrelativeto775mVwhenusedvia
thesymmetricalXLRinputorrelativeto250mVwhenusedviatheasymmetrical
Cinch(RCA)input.
Sub Filter:
Theupperfrequencylimitoftheunitisvariableandcanbesettoanyvalue
between50and150Hz.The85Hzmarkerindicatestherecommendationof
Dolby®labsforsurroundsoundsettings.Inpracticeaslightlylowercrossover
frequencydeliverstighterbassresponse,fortypicalnear-mideldmonitorswerecommend
a12or11clockposition,meaning70to75Hzasupperlimitor,tobemoreexact,-3dBpoint
in the frequency response.
Pleasenote:thesesettingsdonothaveaprecisecharacter,asdifferentsatellitesanddifferent
roomacousticsleadtoresultsthatcannotbeforeseen.Inthemajorityofcasesthereisthe
dangerofboominess,ifyoutakethesamesay85Hzforboththesatelliteandthesubwoofer.
Somewhatsmallervaluesforthesubleadtotighterandbettercontrolledbassresponse.
Controls and Connectors

English
7
Sub Out
This a symmetrical and buffered output representing the input signal. This en-
ablesyoutochainasmanySub20inarowasyoulike.TheSubLeveleffectsthe
output,sothatallpossiblechainmemberscanbelevelledatatime.Insteadof
oneverybigsubwooferitoftenisbettertohave2smalleronestoavoidstandingwavesat
verylowfrequencies.Thisalwaysmeansalittlebitoftesting,asitisnotpossibletopredict
thebehaviourofasubwooferinunknownacousticalconditions.
Input - Balanced and Unbalanced
Thesestereojacks-XLRinthebalanced(alsonamed:symmetri-
cal),CinchorRCAintheunbalanced(alsonamed:asymmetrical)
case, should be connected to the output of your mixing console
or stereo/surround sound system.
Satellite out - Balanced and Unbalanced
Thesejacksshouldbeconnectedtotheinputsofyouractive
studiomonitorsortheinputsofapowerampthatdrivespas-
sivemonitors.Thesignalissimultaneouslyavailablefromall
connectors.
Final recommendation:
After using the set up a few times we recommend to test the position of the controls again.
Inmostcases,whentheexcitementaboutthenewbottomhasbecomeless,youprefera
solutionwithlessbasslevel,andfromourexperiencethiswillbethemorecorrectone.
Controls and Connectors

8
d)
a)
b)
c)
e)
Warranty
ADAMAudioGmbHprovidesafive year limited warranty for this product.
Terms and Conditions
This warranty is limited to the repair of the equipment or, if necessary, the
replacement of parts or the product and return shipping within the country
of purchase.
This warranty complements any national/regional law obligations of deal-
ers or national distributors and does not affect your statutory rights as a
customer.
Neitherothertransportation,noranyothercosts,noranyriskforremoval,
transportationandinstallationofproductsiscoveredbythiswarranty.
Productswhoseserialnumberhavebeenaltered,deleted,removedormade
illegible are excluded from this warranty.
The warranty will not be applicable in cases other than defects in materials
and/or workmanship at the time of purchase and will not be applicable:
for damages caused by incorrect installation, connection or packing,
for damages caused by any use other than correct use described in the user
manual,
for damages caused by faulty or unsuitable ancillary equipment,
ifrepairsormodicationshavebeenexecutedbyanunauthorizedperson,
fordamagescausedbyaccidents,lightning,water,reheat,publicdistur-
bances or any other cause beyond the reasonable control of ADAM Audio.
How to claim repairs under warranty
Shouldserviceberequired,pleasecontact the ADAM Audio dealer where
the product has been purchased.
Iftheequipmentisbeingusedoutsidethecountryofpurchase,theinterna-
tionalshippingcostshavetobepaidforbytheowneroftheproduct.
ServicemaybesuppliedbyyourADAMAudionationaldistributorinthecoun-
tryofresidence.Inthiscase,theservicecostshavetobepaidforbythe
owner of the product whereas the costs for parts to be repaired or replaced
arefreeofcharge.Pleasevisitourwebsitetogetthecontactdetailsofyour
local distributor.
Tovalidateyourwarranty,youwillneedacopyofyouroriginalsalesinvoice
with the date of purchase.

English
9
Technical Data
Technical data Sub20
Woofer 2
Basketø 10“/260mm
Voicecoilø 2“ / 50 mm
Cone Material Coated Paper
BuiltinampsRMS/Music*1/2 2x200W/300W
Frequency response 25Hz-150Hz
THD>60Hz ≤1%
MaximumpeakSPLin1mhalfspace ≥118dB
Crossoverfrequencies 50-150Hz
Inputconnectors XLR/ RCA
Inputimpedance 10kΩ
Weight 38kg/83.8lb.
Magnetically shielded no
Heightxwidthxdepth 22“x32“x12“/560x810x300mm
Warranty 5 years
*1 = long term IEC 265-8-Wrms / 10 min
*2 = nominal IEC 265-8 = Peak Power 5 µsec

10
Notes

Deutsch
11
Sub20 Aktiver Subwoofer
Bedienungsanleitung
deutsch

12
Einleitung
Danke daß Sie sich für einen Subwoofer von ADAM Audio entschieden haben.
ADAMStudioSubwooferwerdenmitdemZielgrößtmöglicherPerfektionundWiedergabe-
qualitätentwickeltundgebaut.DamitsichdieFähigkeitenIhresneuenSubwoofersmöglichst
gut entfaltet, lesen Sie bitte die nachfolgenden Tips und Überlegungen, denn die Aufstellung
imRaumsowiedieEigenschaftendesHörraumssindvongrößererBedeutungfürdasGe-
samtergebnisalsbisweilenvermutet.
Empfehlungen zur Aufstellung
•DenSubwooferaufsolidenUntergrundstellen,mitschwingendeTeilekönnendenKlang
 verändern,esmußnichtunbedingtgleich“scheppern“.
•VersuchenSieden SubwooferanderFrontzwischendenSatellitenlautsprechernzu
 positionieren,möglichstmiteinemMinimumabstandvon20cmzurRückwandumeine
 minimaleKühlungzugewährleisten.
•VermeidenSieesdenSubwooferineinerEckezupositionieren.Durchdiephysikalisch
 bedingteAnhebungdesTiefenfrequenzgangeswirdeinenaturgetreueWiedergabeder
tiefsten Lagen fast unmöglich genmacht.
Transport
UmbeieinemnotwendigwerdendenTransportdenSubwoofernichtzugefährdenempehlt
essichunbedingtdenKartonunddieVerpackungsteileaufzuheben.DieErfahrungzeigt,
daßessehrschwierigist,mitallgemeinenVerpackungsmittelneinensicherenTransport
zuermöglichen.FürSchäden,dieausunzureichendenVerpackungsmaßnahmenherrühren,
können wir leider nicht aufkommen.
WennSieFragenzuweiterenEinzelheitenhabenodereseinProblemgibt,zögernSiebitte
nicht uns zu kontaktieren.
Wirhelfengerne.IhrADAMTeam.
Inhalt
Einleitung/Transport 12
Sicherheitshinweise 13
Quickstart 14
EinstellmöglichkeitenundAnschlüsse 15-17
Garantie 18
TechnischeDaten 19

Deutsch
13
Sicherheitshinweise
BeieinemProblemfallwendenSiesichbitteanIhrenADAMVertragshändleroderdirektan
uns.Wirhelfengerne!BitteversuchenSieaufkeinenFalldiesesProduktselbstzureparieren
undbeachtenSiediefolgendenSicherheitshinweise,bevorSieIhreneuenLautsprecherin
Betriebnehmen:
•ÖffnenSiedenSubwoofernicht.EsbendensichkeinewartungsbedürftigenTeileim
Gehäuseinnern.
•VermeidenSie,dassFlüssigkeitenjeglicherArtinsGehäuseinneregelangen.SprühenSie
 wederFlüssigkeitendirektaufdasGerät,nochnutzenSienasseReinigungslappen.
•BitteverwendenSiekeinebrennbarenundätzendenChemikalienzurReinigungdieses
Produkts.
•VermeidenSiejede Berührungmitden MembranenderLautsprecherundblockieren
 SienichtdieBassreexöffnung.
•GewährleistenSieeine rückwärtigeLuftabfuhr füreinenotwendigeKühlungder
Elektronik.
•SchaltenSiestetsalleGeräteaus,bevorSieeine Kabelverbindungentfernenoder
 neuhinzufügen.
•VerwendenSie stetsgeprüfteKabel.DefekteKabelsind häugdie Ursache fürStör-
geräusche jeglicher Art.
•Dieser Lautsprecherkanneinen Schalldruckvonüber85 dBerzielen. Zuhohe Laut-
stärken können ihr Gehör schädigen.
•DieserSubwoofermussmit einer dreipoligen,geerdetenStromversorgungbetrieben
 werden.AlledreiPolemüssen stetsverwendetwerden.Diesgilt auchfürdavorge-
 schalteteVerlängerungenoderVerteiler.
•Verwenden Sieausschließlichdie spezizierten Sicherungstypen. ÜberbrückenSie
 niemals,auchnichtimNotfall,dieSicherung.
•BitteentfernenSiedenNetzsteckerbeiGewitter.
•Setzen SiediesesProdukt nicht beiextremenTemperaturen ein,ebensowenig in
 feuer-oderexplosionsgefährdetenUmgebungen.
•StellenSiesicher,dassdiesesGerät mitsamtVerkabelungnichtversehentlichdurch
 Kindermanipuliertwird.

14
Quick Start
•Nach dem Auspacken solltesichder Lautsprecherca. 1Stunde unangeschlossenan
 dieUmgebungstemperaturanpassen.
•StellenSiesicherdasderNetzschalterdesSubwoofersausgeschaltetist.
•RegelnSiedenAusgangspegelihrerAnlageherunter,damitzuhoheSchallpegelbeim
 EinschaltenzukeinenSchädenführenkönnen.
•Verbinden Sie nun den Subwoofer über das mitgelieferte Netzkabel mit der Netzver-
sorgung.
•Verbinden Sie den Subwoofer mit Ihrer Audio-Anlage entweder über die XLR- oder
Chincheingänge.
•Schalten Sie den Netzschalter ein. Wenn Sie nun den Pegel Ihrer Anlage erhöhen,
 solltedasSignalüberdenSubwooferzuhörensein.
•Um ein optimales Wiedergabeergebnis zu erhalten, beachten Sie bitte die Hinweise
zur Aufstellung auf den nachfolgenden Seiten.
(1) (2)

Deutsch
15
Mode
DieserTastenschalterermöglichtdieWahlzwischenzweiBetriebsarten.
Signal On:DieWiedergabesetztein,wenneinMusiksignalregistriertwird.15
MinutennachEndedesletztenSignalsschaltetdasGerätindenStandByModuszurück.
Continuous: DerVerstärkeristdurchgehendangeschaltet.
Wirempfehlenden“SignalOn”Modus,daerIhnendasAnschaltendesGeräteserspartund
denStromverbrauchminimiert.
Subwoofer Phase
DerPhasenumschalterändertdiePolaritätdervomSubwooferabgestrahltenBässe.
Esgibtkeine“richtige”oder“falsche“Einstellung,jenachAbstandzudenSatellitenoder
RaumgrößekanndieeineoderanderePositiondiebesserenErgebnisseimÜbergangsbereich
zudenSatellitenliefern.NachdemSiedenKlangIhresneuenSubwoofersetwaskennengelernt
habensolltenSiemitdiesemSchalterexperimentieren.WennSiedenSubwooferanders
positionieren, sollten Sie die Prozedur wiederholen.
Einstellmöglichkeiten und Anschlüsse

16
Satellite Filter:
Die am entsprechenden Ausgang angeschlossenen Satelliten können entweder
“at”,alsoohneBaßbegrenzungbetriebenwerden,odermiteinem85HzHoch-
passlter,welcherderdiesbezüglichenEmpfehlungderDolby®LaboratorienfürSurround
SoundWiedergabeentspricht.
Empfehlung:WennmöglichschickenSiedasSignalzunächstindenVerstärkerdesSub20
undvondortindieSatelliten.DieMöglichkeitdenBaßanteilvondiesenLautsprechernfern-
zuhaltenführtinderRegelzueinerbesserenQualitätderWiedergabe,dajederLautsprecher
besserarbeitet,wennihmdieTieftonanteile“erspart”bleiben.
Achtung! Wenn Sie das 85Hz Filter ein- oder ausschalten ist es meist notwendig, die
Phase umzuschalten. Bitte prüfen Sie nach einer solchen Umschaltung stets, ob bei
umgeschalteter Phase der Bass voller und damit richtiger klingt!
Sub Level:
PraktischderLautstärkeregler:inderStellung0dBwirddaseinkommendeSignal
1:1andieinterneEndstufeweitergeleitet,esistimBereichvon-60dBbis+6dB
regelbar.DamitkanndieLautstärkeineinemsehrweitenBereichgeregeltund
alle erforderlichen Pegel eingestellt werden.
Sub Filter:
DieobereGrenzfrequenzdesSubwooferskannimBereichvon50Hzbis150Hz
variabeleingestelltwerden.Inder85HzStellungentsprichtdieWiedergabeden
EmpfehlungenderDolby®LaboratorienfürdieSurroundSoundWiedergabe.In
derPraxissehenwirVorteileinder11Uhroder12UhrEinstellung,welcheEckfrequenzen
von70bis75Hzentsprechen.EskommtbeiidentischenFilterwertenfürdieSatellitenund
derSubwoofergernzuAufdoppelungenimÜbergangsbereich,sodasseineleichtverminderte
EckfrequenzzuakustischbesserenErgebnissenführenkann.ZögernSienichtIhreeigenen
EindrückezumMaßderDingezumachen!
Einstellmöglichkeiten und Anschlüsse

Deutsch
17
Sub Out
HierhandeltessichumeinenAusgang,andemdasEingangssignalimCha-
rakterunverändertaber elektronischgepuffert anliegt.Diesermöglicht die
VerkettungbeliebigvielerSub20,sodassauchsehrgroßeRäumebeschallt
werden können.
Input - Balanced und Unbalanced
SignalekönnenentwederüberdieXLRBuchsensymmetrisch
oderdieCinch(auchRCAgenannten)unsymmetrischenBuchsen
eingespeistwerden.SiesolltenmitdemAusgangIhresMisch-
pultsoderdesStereo/SurroundSoundVerstärkersverbunden
werden.
Satellite out - Balanced and Unbalanced
AndieseBuchsenwerdendieSatellitenlautsprecherangeschlos-
sen.DasAusgangssignalliegtparallelandenXLRunddenCinch
Buchsenpaarenan.
Schlußempfehlung
NachdemSiedenSubwoofereinigeZeitbenutzthabensolltenSIesichdieZeitnehmen,
dieEinstellungennocheinmalzuüberprüfen.InvielenFällenwerdenSie,nachdemsich
dieFreudeüberdieultratiefenTöneetwasgelegthat,zuetwaszurückhaltenderenPegeln
des Subwoofers tendieren, die aber meist die richtigeren im Sinne der jeweiligen Aufnahme
sind.
Einstellmöglichkeiten und Anschlüsse

18
Garantie
DieADAMAudioGmbHgewährtaufIhreaktivenSubwoofereinebeschränk-
te Garantie von 5 Jahren.
Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und
hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen,
geltenfolgendeBedigungenfürdieInanspruchnahmederGarantie:
Garantiebedingungen
Die Garantie beinhaltet die Reparatur und gegebenenfalls den Ersatz von
Einzelteilen oder des Gerätes sowie den Rücktransport innerhalb des Lan-
des, in dem das Gerät gekauft worden ist.
Diese Garantie schränkt weder die gesetzlichen Rechte des Verbrauchers
nachdemjeweilsgeltendennationalenRechtnochdieRechtedesVerbrau-
chersgegenüberdemHändleroderdennationalenVertriebsgesellschaften
ein.
DieGarantiegiltnurmitdemNachweisdesKaufbelegs(OriginaloderKopie,
mitHändlerstempelundKaufdatum).Produkte,beidenendieSeriennummer
geändert,gelöscht,entferntoderunleserlichgemachtwurde,sindvonder
Garantie ausgenommen. Die Garantie bezieht sich auf Mängel, die auf Mate-
rial-und/oderHerstellungsfehlerzumZeitpunktdesKaufeszurückzuführen
sind und deckt keine Schäden durch:
unsachgemäße Montage sowie unsachgemäßen Anschluss,
unsachgemäßenGebrauchfüreinenanderenalsdenvorgesehenenZweck,
NichtbeachtungderBedienungsanleitung,
ModikationderLautsprecheroderdefekteoderungeeigneteZusatzgeräte,
ReparaturenoderVeränderungendurchunberechtigtePersonen,
Unfälle,Blitzschlag,Wasser,Feuer,Hitze,Krieg,Unruhenoderanderenichtin
derMachtvonAdamAudioliegendeUrsachen.
Inanspruchnahme der Garantie im In- und Ausland
SollteIhrADAMAudioProduktinnerhalbdesGarantiezeitraumeseinenMan-
gel aufweisen, wenden Sie sich bitte an den Händler, bei dem das Gerät
gekauft worden ist.
WenndasGerätnichtindemLandbenutztwird,indemesgekauftwurde,
kanndieReparaturgegebenenfallsauchdurchdenADAMAudioVertriebdes
jeweiligen Landes vorgenommen werden, wobei die Kosten der Reparatur
durchdenAuftraggeberzuübernehmensind.Gleichesgiltfüreineninterna-
tionalenTransportzumundvomHändler,beidemdasGerätgekauftworden
ist. Die zu reparierenden oder ersetzenden Teile hingegen bleiben frei.
DieAdressenunsererVertriebsgesellschaftenerfahrenSieaufunsereHome-
page: www.adam-audio.com
a)
b)
c)
d)
e)
f)

Deutsch
19
Technische Daten
Technische Daten Sub20
Tieftöner 2
Korbø 260mm/10“
Schwingspuleø 50mm / 2“
Membranmaterial beschichtetes Papier
AusgangsleistungRMS/Musik*1/2 2x200W/300W
Frequenzgang 25Hz-150Hz
THD>60Hz ≤1%
Maximallautstärke ≥118dB
Übergangsfrequenz 50Hz-150Hz
Ein- und Ausgänge XLR/RCA
Eingangsimpendanz 10kΩ
Gewicht 38kg
Magnetisch geschirmt nein
HöhexBreitexTiefe 560x810x300mm
Garantie 5 Jahre
*1 = long term IEC 265-8-Wrms / 10 min
*2 = nominal IEC 265-8 = Peak Power 5 µsec

Sub20Manual/Bedienungsanleitung.Version03.2009English/deutsch.
All data subject to change without prior notice.
ÄnderungdertechnischenDatenohneVorankündigungvorbehalten.
ADAM Audio GmbH |Ederstr.16 |12059Berlin |GERMANY
tel:+4930-8630097-0|fax:+4930-8630097-7 | email: [email protected]
ADAM Audio UK Ltd. | email: uk[email protected]
ADAM Audio USA Inc. | email: usa-inf[email protected]
www.adam-audio.com
VisitusonFacebook | Follow us on Twitter
