ADJ 710-00089 User manual

SWITCH 4 PORTS POE
+ 1 UPLINK PORT
MANUALE UTENTE
cod. 710-00089
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per ADJ 710-00089 o cerca
il tuo prodotto tra le migliori offerte di Switch

710-00089 è uno Switch PoE + per videosorveglianza, orientato a telecamere di rete ad alta
risoluzione e progetti di reti per impianti di sicurezza. Il prodotto, combina caratteristiche
tipiche degli impianti di videosorveglianza ip, quali alta capacità di packet forwarding ed una
buona banda passante, che assicura un’immagine chiara e fluida. Il circuito di protezione
antistatico e contro le sovratensioni permette di migliorare la stabilità del prodotto.
Il dispositivo, inoltre, supporta le modalità One key CCTV, QoS priority, e controlla fenomeni
di Net storm, soddisfacendo appieno tutte le necessità progettuali e realizzative di una rete
tcp/ip per impianti di sicurezza.
Caratteristiche
•4x10/100Base-TX Ethernet ports (PoE+ ports) ed 1x 10/100Base-TX up-link port;
•Supporta gli standard IEEE802.3af/at, Max.30W output per singola porta;
•One-key CCTV mode: le porte da 1 a 4 possono comunicare solo con la porta di Uplink,
la distanza massima di trasmissione aumenta fino a 250m (10Mbps);
•6KV surge protection, 8KV ESD immunity and anti-interference;
•Easy & safe installation: montaggio a parete, Kensington security slot;
•Plug-and-play.

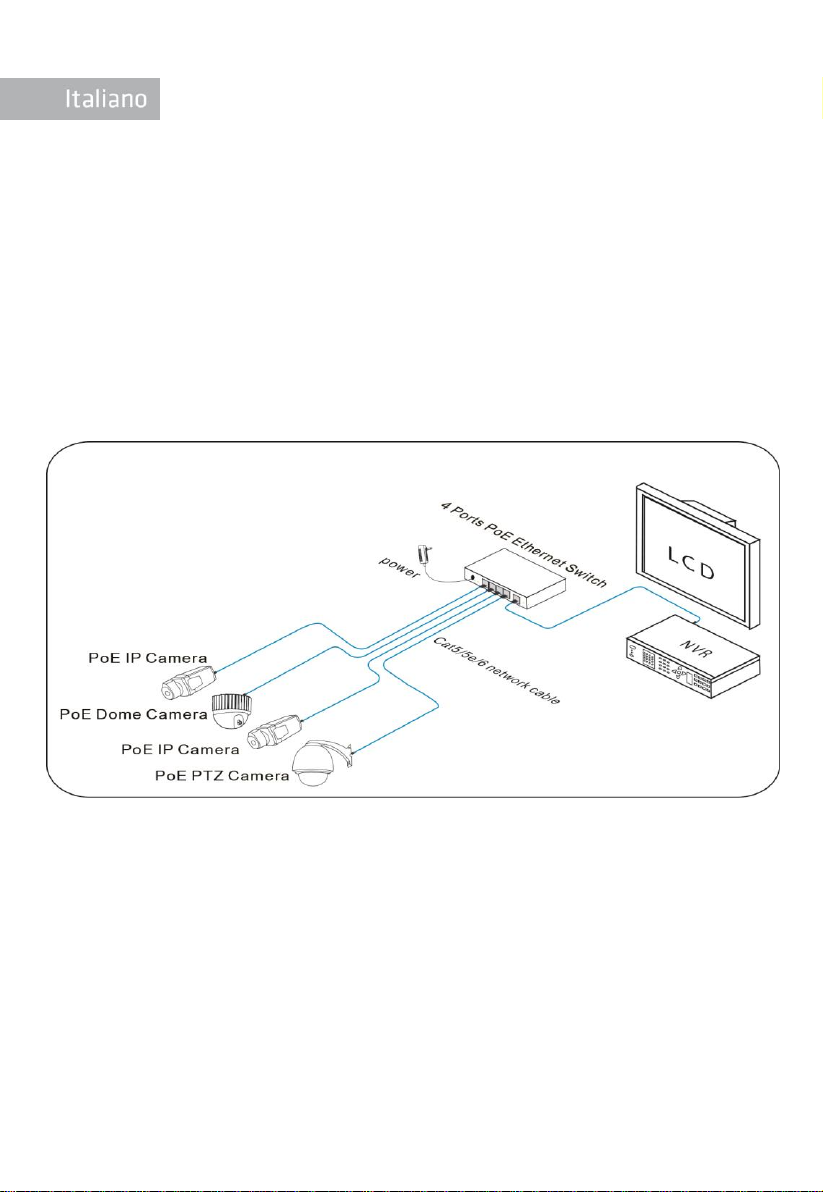

Applicazione

Nota bene
La distanza di trasmissione è legata anche alla tipologia di cavo. Noi suggeriamo
l’utilizzo di cavi Cat5e/6 in modo da assicurarsi una distanza di trasmissione fino a 100
metri.
In modalità One-key CCTV la massima distanza raggiungibile è basata su test effettuati
in laboratorio, ma può essere ridotta di molto da diversi fattori, quali materiali del cavo,
dimensione, tipo di telecamera collegata etc. di conseguenza, consigliamo di non
basarsi su questa funzionalità in fase di progettazione di tratte di rete superiori ai 100
metri.
Descrizione:
1) Il dispositivo deve essere collegato alla terra dell’impianto
2) A dispositivo spento, è possibile agire sullo switch per abilitare la modalità
cctv.
Schema del circuito
Vista Frontale
Vista Posteriore
Vista Laterale

Installazione del prodotto
Contenuto della confezione:
•4 ports PoE Ethernet Switch 1 pz
•Alimentatore 1pz
•Cavo alimentatore 1pz
•Accessori 1set
•Manuale 1pz
Si consiglia di seguire i passaggi qui riportati:
1) Il dispositivo deve essere spento prima dell’installazione, effettuare modifiche senza
spegnerlo, potrebbe danneggiare lo switch;
2) Collegare I dispositivi PoE alle porte da 1 a 4;
3) Collegare la porta di Uplink al resto della rete;
4) Accendere il dispositivo.
Le immagini di questo manuale sono puramente indicative. Si prega di fare riferimento
al prodotto effettivo contenuto nella confezione.

Specifiche tecniche
Item
Description
Downlink Ports
4x10/100Base-TX (PoE)
Uplink Ports
1x 10/100Base-TX
Network Standard
IEEE 802.3/802.3u/IEEE802.3x
Switch Capacity
1 Gbps
Packet Forwarding Rate
0.74Mpps
Exchange Type
Storage&Fowarding
Buffer
768k
MAC Address List
2K
PoE Standard
802.3af/at(PSE)
PoE Mode
End-span
PoE Power Supply
1/2(+) , 3/6(-)
PoE Output
Single PoE Output<30W(54V DC), Whole machine PoE output<60W
CCTV Mode
1. Downlink ports only communicate with uplink ports
2.Extend transmission distance to 250m(Downlink Ports)
3.Rate:10Mbps(Downlink Ports)
Surge Immunity
6KV : IEC61000-4-5
ESD Protection
Contact discharge 6K, Air discharge 8KV, Per: IEC61000-4-2
Voltage Input
DC 48V-57V
Power Consumption
5W
Operation Temperature
-10°C~+55°C
Storage Temperature
-40°C~+85°C
Operation Humidity
5%-95% (Non-condensing)
Dimensions (LxWxH)
135mmx85.6mmx27mm
Material
Metal
Weight
315g

Garanzia
Questo prodotto è garantito da ogni difetto di fabbricazione, in base a quanto definito dal
D.Lgs. 2 Febbraio 2002, N. 24. In caso di guasto, si prega di rivolgersi al punto vendita dove è
stato effettuato l’acquisto. Per le norme di garanzia consultare il sito www.adj.it.
Il prodotto deve essere utilizzato esclusivamente per le finalità secondo cui è stato progettato.
É vietato ogni altro utilizzo o modifica.
Ulteriori informazioni sulla conformità:
Per ulteriori informazioni sulla conformità, visitare il sito ADJ all’indirizzo:
www.adj.it/certification o contattare il Servizio Assistenza Clienti ADJ al seguente indirizzo e-
mail: [e-mail]
Prodotto in Cina - Importato e distribuito da IoT Tecnologie s.r.l.
Via della Comunicazione, 7 - 00030 San Cesareo (RM) –ITALY
Questo prodotto rispetta le seguenti Direttive:
• DIRETTIVA 2014/30/UE concernente l’armonizzazione delle legislazioni
degli Stati membri relative alla compatibilità elettromagnetica;
• DIRETTIVA 2014/35/UE concernente l’armonizzazione delle legislazioni
degli Stati membri relative alla messa a disposizione sul mercato del
materiale elettrico destinato a essere adoperato entro taluni limiti di
tensione;
• DIRETTIVA 2011/65/UE sulla restrizione dell’uso di determinate
sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
La dichiarazione di conformità del prodotto è visibile sul sito www.adj.it,
nella pagina del prodotto.
Il simbolo del cestino barrato riportato sull’apparecchio indica che il
prodotto, alla fine della propria vita utile, dovendo essere trattato
separatamente dai rifiuti domestici, deve essere conferito in un centro di
raccolta differenziata per apparecchiature elettriche ed elettroniche oppure
riconsegnato al rivenditore al momento dell’acquisto di una nuova
apparecchiatura equivalente. L’adeguata raccolta differenziata per l’avvio
successivo dell’apparecchio al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il recupero dei materiali di cui è
composto. L’utente è responsabile del conferimento dell’apparecchio a fine
vita alle appropriate strutture di raccolta. Per informazioni più dettagliate
inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di
smaltimento rifiuti, o al negozio dove è stato effettuato l’acquisto. Chiunque
abbandona o cestina questo apparecchio e non lo riporta in un centro di
raccolta differenziata per rifiuti elettrici-elettronici è punito con la sanzione
amministrativa pecuniaria prevista dalla normativa vigente in materia di
smaltimento abusivo di rifiuti.

SWITCH 4 PORTS POE
+ 1 UPLINK PORT
USER MANUAL
cod. 710-00089

710-00089 PoE Switch is a security surveillance Ethernet Switch which aims at Ethernet high
definition surveillance and Ethernet project security system. The product fully combines the
characteristics of security surveillance, provides fast packet forwarding ability and abundant
backplane bandwidth, which ensures clear image and fluent transmission. Inserted static,
surge protection circuit can improve product stability. The product supports one key CCTV
model, can achieve VLAN, QoS priority after configuration, control the Net storm, could help
to protect the information security, prevent the viral transmission and Ethernet attack, fully
satisfy the Ethernet video security surveillance system and Ethernet project needs.
Feature
•4x10/100Base-TX Ethernet ports (PoE ports) and 1 x-|0/100Base-TX up-link port;
•Support IEEE802.3af/at standards,Max.30W output of single port;
•One-key CCTV mode: 1 ~4 downlink ports can only communicate with uplink ports,
extend transmission distance up to 250m(10Mbps);
•6KV surge protection, 8KV ESD immunity and anti-interference;
•Easy & safe installation: wall-mounting, desktop, Kensington security slot;
•Plug-and-play.
Application

Notice
The transmission distance is related to the connected cable. We suggest standard
Cat5e/6 network cable, so the transmission distance can up to 100m!
In One-key CCTV mode the maximum distance is based on some lab test. It may be
reduced hugely depending on many factors such like cable tipe, dimension, and external
factors. please don’t project the lan basing on this mode on distances over 100mt.
Description:
1) The equipment must connect the ground according to the request.
2) Turn the dial switch for left, the equipment can enter CCTV mode after restart
the equipment power.

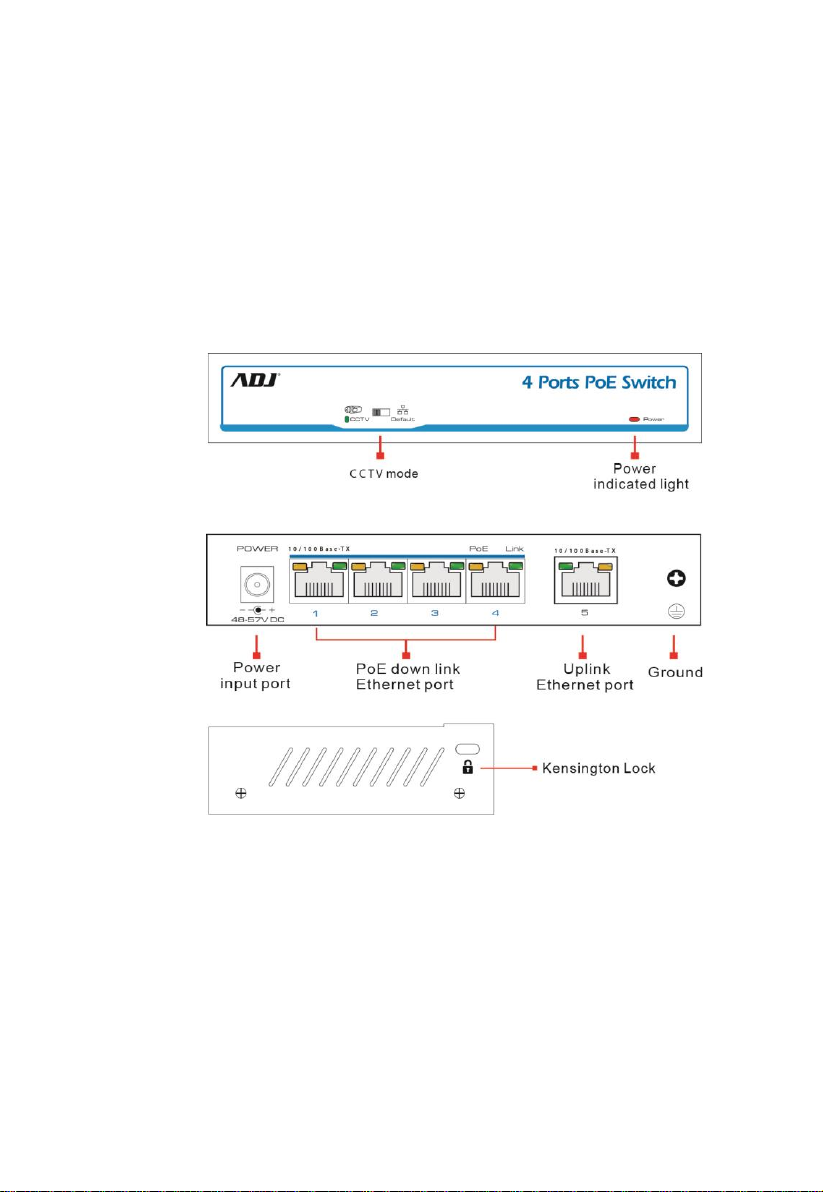

Board Diagram
Front board
Back board
Side board

Installations steps
Please check the following items before installation, if it is missing, please contact the
dealer.
•4 ports PoE Ethernet Switch 1 pcs
•Power adaptor 1pcs
•AC power cable 1pcs
•Accessory 1set
•User manual 1pcs
Please follow the below installation steps
1) Please turn off the signal power and display device power before installation, installation
with power will damage the transmission equipment;
2) Use network cable connect PoE IP camera and 1 ~4 down link ports of product
respectively;
3) Use a network cable connect equipment up link port and NVR or computer;
4) Turn on the power of the equipment.
The pictures in this manual are for reference only. Please refer to the actual product for the
final product.

Specification
Item
Description
Downlink Ports
4x10/100Base-TX (PoE)
Uplink Ports
1x 10/100Base-TX
Network Standard
IEEE 802.3/802.3u/IEEE802.3x
Switch Capacity
1 Gbps
Packet Forwarding Rate
0.74Mpps
Exchange Type
Storage&Fowarding
Buffer
768k
MAC Address List
2K
PoE Standard
802.3af/at(PSE)
PoE Mode
End-span
PoE Power Supply
1/2(+) , 3/6(-)
PoE Output
Single PoE Output<30W(54V DC), Whole machine PoE output<60W
CCTV Mode
1. Downlink ports only communicate with uplink ports
2.Extend transmission distance to 250m(Downlink Ports)
3.Rate:10Mbps(Downlink Ports)
Surge Immunity
6KV : IEC61000-4-5
ESD Protection
Contact discharge 6K, Air discharge 8KV, Per: IEC61000-4-2
Voltage Input
DC 48V-57V
Power Consumption
5W
Operation Temperature
-10°C~+55°C
Storage Temperature
-40°C~+85°C
Operation Humidity
5%-95% (Non-condensing)
Dimensions (LxWxH)
135mmx85.6mmx27mm
Material
Metal
Weight
315g

Warranty
This product is guaranteed against any manufacturing defect, as defined on the D.Lgs.
February 2, 2002, No 24. In case of failure, please contact the retailer where you purchased it.
You can be found at www.adj.it for standards guarantee.
Please use the product only for the purpose for which it was designed. It is forbidden any other
use or modification.
Additional compliance information:
To obtain additional information about the compliance, go to ADJ website:
www.adj.it/certification or contact the ADJ Customer Support to the following e-mail address:
[e-mail]
Made in China - Imported and distributed by IoT Tecnologie s.r.l.
Via della Comunicazione, 7 - 00030 San Cesareo (RM) –ITALY
This product complies with the following directives:
• DIRECTIVE 2014/30/EU on the harmonisation of the laws of the Member
States relating to electromagnetic compatibility;
• DIRECTIVE 2014/35/EU on the harmonisation of the laws of the Member
States relating to the making available on the market of electrical equipment
designed for use within certain voltage limits;
• DIRECTIVE 2011/65/EU on the restriction of the use of certain hazardous
substances in electrical and electronic equipment.
The declaration of conformity for this product is visible on www.adj.it site,
on the product page.
The symbol of the crossed out trash indicates that the product, at the end
of its useful life, must be treated separately from domestic waste and must
be taken to a recycling center for electrical and electronic equipment or
delivered to the seller when buying a replacement. The separate waste
collection contributes in preventing possible adverse effects on the
environment and health and promote the recovery of materials it is made.
You are responsible for assigning the equipment in question at the
appropriate waste disposal center. For more detailed information contact
your local waste disposal service or the shop where it was purchased.
Anyone who does not carry the product in a recycling center for electrical
and electronic waste shall be punished with administrative penalty provided
by law on the illegal disposal of waste.
