ADJ 650-01601 User manual

IT IS ADVISED TO READ THIS MANUAL CAREFULLY AND TO KEEP IT !
This manual contains important safety instructions. Please follow all instructions carefully during installation. Read this manual thoroughly before
attempting to unpack, install or operate.
IMPORTANT SAFETY INSTRUCTIONS
●CAUTION: To prevent the risk of fire or electric shock, install in a temperature and humidity controlled indoor area, free of
conductive contaminants.
●CAUTION: Risk of electric shock, do not remove the cover. No user serviceable parts. Refer servicing to qualified service
personnel.
●CAUTION: Risk of electric shock, hazardous live parts inside this UPS can be energized from the battery supply even when the
input AC power is disconnected.
●CAUTION: Risk of electric shock, Battery Circuit is not isolated from AC input, hazardous voltage may exist between battery
terminals and ground. Test before touching.
●NOTICE: The UPS is designed to be for use with computer loads only.
INTRODUCTION
UPS ADJ PRO is a Line Interactive UPS (Uninterruptible Power Supply) specifically designed to protect your computer from any type of irregularities
in the AC line (such as black-outs, under or overvoltages, micro-interruptions) which often cause damage to your Hardware and Software.
Under normal AC line condition, UPS ADJ PRO performs output voltage regulation and filters frequently occurring electrical disturbances (such as
transients, spikes, interferences, etc.), thus protecting all devices connected to the outlets, and recharging the batteries in an ideal way. In case
of anomaly to the AC line, the UPS continues supplying the correct power to all connected equipments.
The UPS general characteristics are:
●All functions are controlled by a microprocessor, giving full guarantee on high reliability.
●Output Voltage regulation through AVR (Automatic Voltage Regulation).
●Overload protection both in normal functioning and in battery mode.
●High performance battery charger which extends the battery medium life ensuring an optimal recharge.
●Automatic restart after an automatic shut down due to a low battery condition once the AC utility power returns.
●Adapts automatically to 50 or 60Hz input frequency.
●Visual by led and acoustic signals indicating operating mode and alarm conditions.
●Compact dimension and smart design.
INSTALLATION
INSPECTION
Inspect the UPS upon receipt. Notify the carrier and dealer if there is damage. The package is recyclable; save it for reuse or dispose of it
properly.
Inspect accessories:
Power cable 1PCS
User Manual 1PCS
We recommend to pay attention to the below points in order to choose a correct placement for your UPS:
●Place UPS ADJ PRO as close as possible both to the input electrical line and to the equipment to be supplied.
●UPS ADJ PRO is designed to operate in protected environments (for example: offices). We therefore recommend to install it in a place
with no humidity, dust, or smoke. However, for the environmental requirements please refer to the “Specifications” chapter, and check
that the selected place meets with such specifications.
●It is necessary to leave at least 20 cm of space all around UPS ADJ PRO in order to permit reasonable ventilation.
●Do not obstruct ventilation holes and do not insert objects or liquids in the ventilation holes.
●Do not place any object on top of the UPS.
●Do not keep liquids, flammable gases, or corrosive substances near the unit.
CONNECT THE LOADS
Plug in the AC input cord to the Utility (Make sure the voltage of Utility matches with the input voltage window of the UPS)
Plug the UPS into the wall outlet to charge the UPS for over 8 hours before using the UPS.
Plug in the loads to output receptacles on the rear panel of the UPS.
Caution：Do not connect a laser printer to the outlets. These UPS outlets provide battery power to the equipment when utility voltage is
outside acceptable limits.
CONNECT MODEM/PHONE/NETWORK FOR SURGE PROTECTION
(ONLY FOR THE MODE WITH RJ-45)
Connect a single modem/phone line into surge-protected “IN” outlet on the back
panel of the UPS unit. Connect from “OUT” outlet to the computer with another
phone line cable.
CONNECT COMPUTER INTERFACE PORT (OPTIONAL)
Connect the optional interface cable to the USB interface port on the back of the UPS. Connect to the computer. See software document for
installation instruction.
TURN ON/OFF THE UPS
Turn on the UPS : Press the UPS On/OFF Switch for approx. 3 seconds, then the Buzzer sounds twice, the UPS will be start-up.
Turn off the UPS : Press the UPS On/OFF Switch for approx. 3 seconds, then the Buzzer sounds twice, the UPS will be shutdown.
COLD START FUNCTION
When the UPS is off and there is no power utility, it's still possible to cold start the UPS unit to power the loads.
SOFTWARE DOWNLOAD AND INSTALLATION
Please follow steps below to download and install monitoring software:
1. Go to the website https://www.adj.it/ and enter the product code in the search.
2. From the product's web page, access the "driver" session and choose the software to download according to your operating system.
3. Follow the on-screen instructions to install the software.
4. When your computer restarts, the monitoring software Software only for the model with communication port.
TROUBLESHOOTING
Should the UPS fail to function correctly we recommend you perform the following tests before calling the service.
Check step:
Step 1: Is the main switch in the “ON” position?
Step 2: Is the UPS plugged into the mains power supply?
Step 3: Does the power supply fall within specified unit values?
Step 4: Has the fuse gone in the mains plug?
Step 5: Is the UPS overload?
Step 6: Is the battery flat or defective?
PROBLEM
POSSIBLE CAUSE
HOW TO RESOLVE
The UPS does not turn on
and the LED display remains
off (for models with LED
display)
Battery is flat
Recharge the battery for at least 6 hours
Power button
Press the UPS on/off switch for about 3 seconds; a double beep sounds
and the UPS starts up
Electronic board failure
Refer to Technical Service
The UPS always function on
“BATTERY” mode
Input mains power cable is
disconnected
Check the input mains power cable
Input mains fuse is burnt
Replace the fuse with another of the same type
Black-out conditions / surge/ Over-or
Undervoltage
Wait until utility power returns to normal conditions
Battery Autonomy is too
short
Battery is not fully charged
Recharge the battery for at least 6 hours
Electronic board failure
Refer to Technical Service
The battery has been used
incorrectly or exposed to sub-optimal
weather conditions
Check the status of the battery and replace it with a battery of the
same type if necessary
The Utility is normal but
LED is flashing
Input mains power cable is
disconnected
Check the input mains power cable
ADJ Customer Service: [e-mail]
UPS ADJ PRO can not be treated like urban waste; it must be addressed to the separate refuse
collection; the violation of this disposal will be punished with pecuniary sanctions according to
the legislation in force.
SI CONSIGLIA DI LEGGERE ATTENTAMENTE QUESTO MANUALE E CONSERVARLO !
Questo manale contiene istruzioni importanti per la sicurezza. Attenersi scrupolosamente a tutte le istruzioni durante l’installazione. Consultare
attentamente questo manuale prima di procedere al disimballo, all’installazione e all’uso.
IMPORTANTI AVVISI DI SICUREZZA
●ATTENZIONE: per evitare il rischio di incendi o scosse elettriche, l’installazione deve avvenire in ambienti a temperatura e
umidità controllate e privi di contaminanti conduttivi.
●ATTENZIONE: per evitare scosse elettriche, non smontare il coperchio. L’apparecchiatura non contiene componenti riparabili
dall’utente. Per la manutenzione, rivolgersi al personale di assistenza qualificato.
●ATTENZIONE: i componenti interni dell’UPS in tensione possono essere alimentati dalle batterie anche in assenza
dell’alimentazione CA, per cui possono provocare scosse elettriche.
●ATTENZIONE: il circuito delle batterie non è isolato dall’ingresso CA, per cui la tensione tra i terminali delle batterie e la terra
rappresenta un pericolo e può provocare scosse elettriche. Prima di toccare, effettuare una prova.
●AVVERTENZA: l’UPS è progettato per alimentare solo carichi informatici.
INTRODUZIONE
UPS ADJ PRO è un UPS (Uninterruptible Power Supply), cioe’ un gruppo di continuità, di tipo Line Interactive, realizzato appositamente per
proteggere il Computer da qualsiasi avaria della rete elettrica (black-out, sottotensioni, sovratensioni, microinterruzioni), causa dei frequenti
danneggiamenti di Hardware e Software.
Quando è presente la tensione di rete elettrica, UPS ADJ PRO svolge le funzioni di stabilizzatore e filtra i disturbi frequentemente presenti sulla
linea elettrica (transienti, spike, interferenze, etc.), preservando in tal modo i dispositivi collegati alla sua uscita; inoltre ricarica le batterie in
modo ottimale. In caso di avaria della rete elettrica, l’UPS continua a fornire un’adeguata potenza ai dispositivi collegati.
Le principali caratteristiche dell’UPS sono:
●Controllo a microprocessore di tutte le funzioni, garanzia di alta affidabilità.
●Stabilizzazione in uscita tramite AVR (Automatic Voltage Regulation).
●Protezione da sovraccarico sia nel modo di funzionamento normale che in modo batterie.
●Carica batterie di alte prestazioni che prolunga il tempo medio di vita delle batterie e ne garantisce una ricarica ottimale.
●Riaccensione automatica dopo lo spegnimento per fine autonomia al ritorno della tensione di rete.
●Adattabilità automatica alla frequenza d’ingresso 50 o 60 Hz.
●Segnalazioni visive tramite led ed acustiche indicanti le modalità di funzionamento e le condizioni di allarme.
●Dimensioni compatte e curato design.
INSTALLAZIONE
ISPEZIONE E SCELTA DELLA COLLOCAZIONE
Ispezionare l’UPS ricevuto. Segnalare eventuali danni al corriere e al venditore L’imballo è riciclabile; conservarlo per riutilizzarlo o smaltirlo
correttamente.
Accertarsi che la confezione contenga i seguenti elementi:
1 Cavo di alimentazione
1 Manuale d’uso
Si consiglia di prestare attenzione ai punti seguenti per la scelta di una corretta collocazione dell’UPS:
●Collocare UPS ADJ PRO il più vicino possibile sia alla linea elettrica d'ingresso che ai dispositivi a cui deve fornire potenza.
●UPS ADJ PRO è progettato per operare in ambienti chiusi (come ad esempio gli uffici). Si consiglia perciò d’installarlo in un luogo privo
di umidità, polvere e fumo eccessivi. Consultare comunque il capitolo “Caratteristiche Tecniche” per i requisiti ambientali e
controllare che il luogo scelto rientri in tali specifiche.
●È necessario lasciare uno spazio di almeno 20 cm su tutti i lati di UPS ADJ PRO per permetterne una sufficiente areazione.
●Non ostruire le fessure o i fori di ventilazione e non inserire oggetti o versare liquidi nei fori di ventilazione.
●Non appoggiare alcun oggetto sopra l’UPS.
●Non avvicinare liquidi, gas infiammabili o sostante corrosive.
COLLEGARE I CARICHI
Collegare la spina del cavo di ingresso CA alla rete elettrica. Accertarsi che la tensione della rete elettrica rientri nell’intervallo di tensioni di
ingresso dell’UPS.
Collegare l’UPS alla presa a parete e tenerlo in carica per almeno 8 ore prima di utilizzarlo.
Collegare i carichi alle prese di uscita sul pannello posteriore dell’UPS.
Attenzione: alle uscite non collegare stampanti laser. Le prese dell’UPS alimentano a batteria le apparecchiature se la tensione della rete
elettrica non rientra nei limiti accettabili.
COLLEGAMENTO MODEM/TELEFONO/RETE PER LA PROTEZIONE DAI PICCHI
(SOLO PER LA MODALITÀ CON RJ-45)
Collegare una singola linea telefonica/modem all’uscita “IN” protetta di picchi,
collocata sul pannello posteriore dell’UPS.
Collegare l’uscita “OUT” al computer con un altro cavo telefonico.
COLLEGAMENTO DELLA PORTA DI INTERFACCIA USB (OPZIONALE)
Collegare il cavo di interfaccia opzionale alla porta di interfaccia USB collocata sulla parte posteriore dell’UPS. Collegare il computer. Per le
istruzioni per l’installazione, consultare la documentazione del software.
ACCENSIONE/SPEGNIMENTO DELL’UPS
Accensione dell’UPS: premere l’interruttore di accensione/spegnimento dell’UPS per circa 3 secondi; viene emesso un doppio segnale acustico e
l’UPS si avvia.
Spegnimento dell’UPS: premere l’interruttore di accensione/spegnimento dell’UPS per circa 3 secondi; viene emesso un doppio segnale acustico e
l’UPS si arresta.
FUNZIONE DI AVVIAMENTO A FREDDO
Quando l’UPS è spento e la rete elettrica è assente, l’UPS può essere comunque avviato per alimentare i carichi.
DOWNLOAD E INSTALLAZIONE DEL SOFTWARE
Per scaricare e installare il software di monitoraggio, attenersi alla procedura seguente.
1. Accedere al sito Web: https://www.adj.it/ e inserire il codice prodotto nel cerca.
2. Dalla scheda prodotto accedere alla sessione “driver” e scegliere il sistema operativo per cui scaricare il software.
3. Per installare il software, attenersi alle istruzioni a video.
4. Quando il computer si avvia, si avvia anche il software di monitoraggio. Il software è disponibile solo per il modello dotato di porta di
comunicazione.
ANOMALIE ED INTERVENTI
Se l’UPS non funziona correttamente, prima di rivolgersi all’assistenza effettuare i test descritti di seguito.
Controlli:
Passo 1: L’interruttore principale è acceso?
Passo 2: L’UPS è collegato alla rete elettrica?
Passo 3: L’alimentazione dell’UPS è conforme ai valori specificati?
Passo 4: Il fusibile della spina di rete è bruciato?
Passo 5: L’UPS è sovraccaricato?
Passo 6: La batteria è scarica o è difettosa?
PROBLEMA
POSSIBILE CAUSA
COME RISOLVERE
L'UPS non si accende ed il
display a LED resta spento
(per i modelli dotati di
Display a Led)
Batteria scarica
Ricaricare la batteria per almeno 6 ore
Pulsante di accensione
Premere l’interruttore di accensione/spegnimento dell’UPS per circa 3
secondi; viene emesso un doppio segnale acustico e l’UPS si avvia
Guasto scheda elettronica
Rivolgersi all’Assistenza Tecnica
L’UPS lavora sempre in
“BATTERY” mode
Il cavo d'ingresso di rete è scollegato
Controllare il cavo d’ingresso rete, controllare la presenza della rete
elettrica
Fusibile d'ingresso bruciato
Sostituire il fusibile con un altro dello stesso tipo
Condizioni di black-out/
sovra/sottotensione
Attendere il ripristino delle condizioni di rete elettrica normale
Autonomia troppo breve
Tensione della batteria troppo bassa
Ricaricare le batterie per almeno 6 ore
Guasto scheda elettronica
Rivolgersi all’Assistenza Tecnica
La batteria è stata usata in modo
errato o esposta ad una temperatura
climatica non ottimale
Controllare lo stato della batteria ed eventualmente sostituirla con una
dello stesso tipo
La rete elettrica è presente
ma il LED lampeggia
Il cavo d'ingresso di rete è scollegato
Controllare il cavo d'ingresso rete, controllare la presenza della rete
elettrica
Servizio Assistenza Clienti: support[email protected]
UPS ADJ PRO non può essere smaltito come rifiuto urbano, ma deve esserlo tramite raccolta
separata; qualsiasi violazione è punita con sanzioni pecuniarie ai sensi delle vigenti norme.

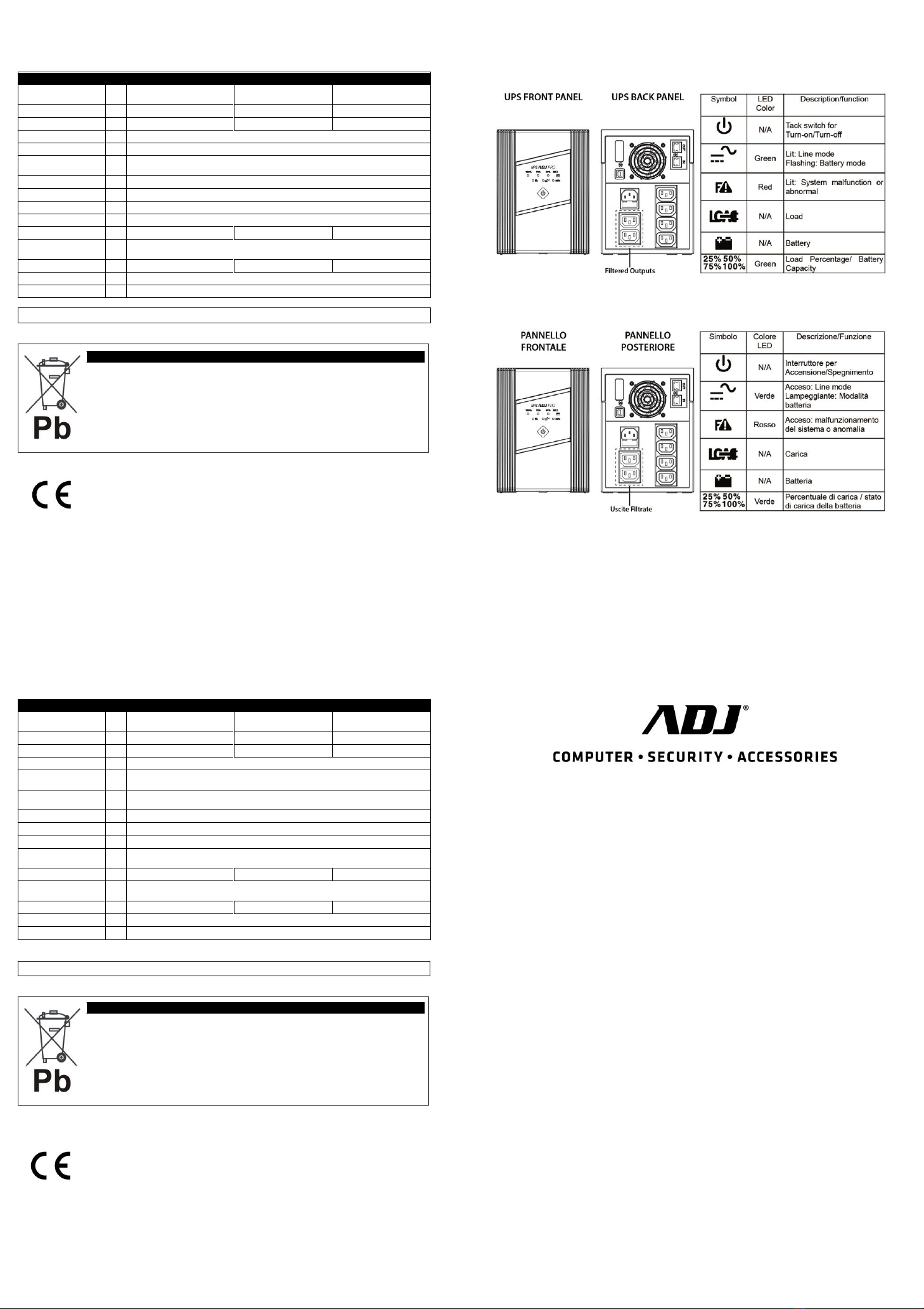

SPECIFICATIONS
UPS ADJ PRO
650-01601
650-02101
650-02501
POWER OUTPUT
VA
1600
2100
2500
POWER OUTPUT
W
1070
1320
1700
INPUT VOLTAGE
V
220/230/240
INPUT VOLTAGE RANGE
V
160~290
OUPUT VOLTAGE
REGULATION
%
± 10
WAVEFORM
Simulated Sine Wave
TYPE OF BATTERY
12V DC x 2
CHARGING TIME
h
4~6 to 90%
PRODUCT SIZE (D X W X H)
mm
315 x 148 x 198
WEIGHT
Kg
9
10.5
11.8
PACKAGING SIZE (D X W X
H)
mm
411 x 229 x 302
GROSS WEIGHT
Kg
10
11.5
12.8
ENVIRONMENT HUMIDITY
%
0-90 RH @ 0-40°C (without condensing)
NOISE LEVEL
dB
< 40
Technical data may change without prior notice
LEAD BATTERIES
UPS ADJ PRO contains lead acid, sealed, maintenance free batteries.
This kind of batteries, if handled by non experienced personnel, can cause electric shock or short-circuits.
For this reason the batteries can be removed only by qualified technical personnel, specialized and authorized by
the producer.
The producer declines any responsibilities if this rule is not followed.
To remove the batteries, firstly you have to take off UPS cover, then disconnect batteries and take them off from
their housing.
The batteries cannot be disposed as an urban waste, but must be treated in conformity with 2006/66/CE European
Directive; any violation is indictable with financial sanctions as established into 2006/66/CE European Directive.
Please use the product only for the purpose for which it was designed. It is forbidden any other use or modification.
This product complies with the following directives:
• DIRECTIVE 2014/30/EU on the harmonisation of the laws of the Member States relating to electromagnetic compatibility;
• DIRECTIVE 2014/35/EU on the harmonisation of the laws of the Member States relating to the making available
on the market of electrical equipment designed for use within certain voltage limits;
• DIRECTIVE 2011/65/EU on the restriction of the use of certain hazardous substances in electrical
and electronic equipment.
The declaration of conformity for this product is visible on www.adj.it site, on the product page.
CARATTERISTICHE TECNICHE
UPS ADJ PRO
650-01601
650-02101
650-02501
POTENZA EROGATA
VA
1600
2100
2500
POTENZA EROGATA
W
1070
1320
1700
VOLTAGE IN INGRESSO
V
220/230/240
VOLTAGE RANGE IN
INGRESSO
V
160~290
REGOLAZIONE TENSIONE IN
USCITA
%
± 10
TIPOLOGIA DI ONDA
Simulated Sine Wave
TIPOLOGIA BATTERIA
12V DC x 2
TEMPO DI RICARICA
h
4~6 to 90%
DIMENSIONI PRODOTTO (D
X W X H)
mm
315 x 148 x 198
PESO NETTO
Kg
9
10.5
11.8
DIMENSIONE SCATOLA (D X
W X H)
mm
411 x 229 x 302
PESO LORDO
Kg
10
11.5
12.8
UMIDITÀ
%
0-90 RH @ 0-40°C (non soggetta a condensazione)
LIVELLO DI RUMORE
dB
< 40
I dati tecnici sono soggetti a variazioni senza preavviso
BATTERIE AL PIOMBO
Il prodotto UPS ADJ PRO contiene batterie al piombo acido, ermetiche, senza manutenzione.
Tali batterie, se manovrate da personale inesperto, possono essere causa di shock elettrico e di alte correnti di
cortocircuito.
Per questo motivo la rimozione delle batterie può essere compiuto solo da personale tecnico specializzato ed
autorizzato dal produttore. In caso contrario si declina ogni sua responsabilità.
Per rimuovere le batterie occorre togliere il coperchio del prodotto, poi scollegare le batterie e toglierle dal loro
alloggiamento.
Le batterie di UPS ADJ PRO non possono essere smaltite come rifiuto urbano, ma devono essere smaltite nelle
modalità previste dalla direttiva europea 2006/66/CE; qualsiasi violazione è punita con sanzioni pecuniarie ai sensi
della direttiva stessa.
Il prodotto deve essere utilizzato esclusivamente per le finalità secondo cui è stato progettato. É vietato ogni altro
utilizzo o modifica.
Questo prodotto rispetta le seguenti Direttive:
• DIRETTIVA 2014/30/UE concernente l’armonizzazione delle legislazioni degli Stati membri relative alla compatibilità
elettromagnetica;
• DIRETTIVA 2014/35/UE concernente l’armonizzazione delle legislazioni degli Stati membri relative alla messa a
disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione;
• DIRETTIVA 2011/65/UE sulla restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed
elettroniche.
La dichiarazione di conformità del prodotto è visibile sul sito www.adj.it, nella pagina del prodotto.
Edition: January 2019 Version: 1.0
UPS ADJ PRO
USER’S MANUAL
