ADVANSEA C-56 User manual

C.56 / T.56 / T.50
Quick Start Guide
● English
● Français
● Deutsch
● Nederlands
● Es añol
● Svenska
● Suomi
● Português
● Italiano
● Eλληνικά
www.advansea.com
All manuals and user guides at all-guides.com
all-guides.com

Quick Start Guide
1

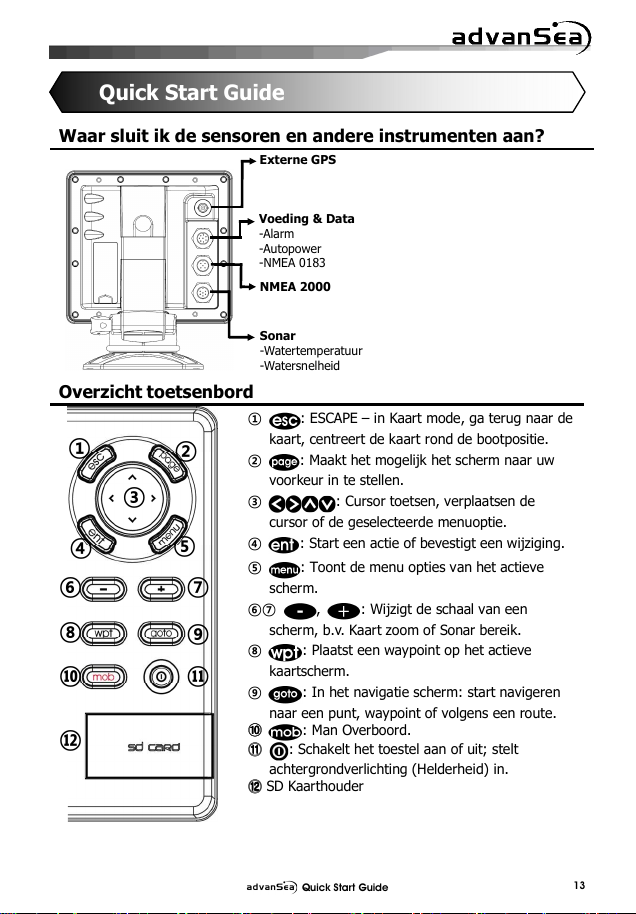

Where to connect the sensors and other instruments?
Key ad overview
①
③
⑧
⑤
⑥ ⑦
②
④
⑩ ⑪
⑫
⑨
① : ESCAPE – in chart mode, go back to the
map, centers chart at boat’s position.
② : allows you to setup the display the way
you want.
③ : cursor keys, mo e the cursor or the
highlighted selection.
④ : starts an action or accept a change.
⑤ : shows the menu of the acti e window’s
options.
⑥⑦ , : changes the range on a window
e.g. Chart or Sonar zooms
⑧ : places a waypoint on the acti e chart
window.
⑨ : in the na igation display, starts to
na igate to a point, waypoint or along a route.
⑩ : Man o erboard.
⑪ : turns the unit on and off; adjusts
backlighting.
⑫ SD Card
Quick Start Guide
External GPS
Power & Data
-Alarm
-Autopower
-NMEA 0183
NMEA 2000
Sonar
-Water temperature
-Water speed
All manuals and user guides at all-guides.com

Quick Start Guide
2

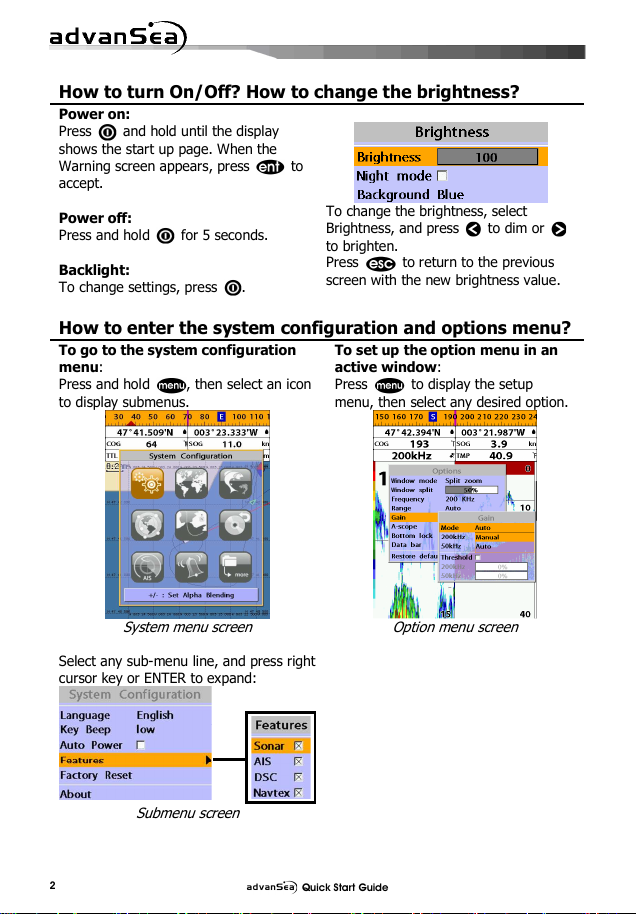

How to turn On/Off? How to change the brightness?
Power on:
Press and hold until the display
shows the start up page. When the
Warning screen appears, press to
accept.
Power off:
Press and hold for 5 seconds.
Backlight:
To change settings, press .
To change the brightness, select
Brightness, and press to dim or
to brighten.
Press to return to the pre ious
screen with the new brightness alue.
How to enter the system configuration and o tions menu?
To go to the system configuration
menu:
Press and hold , then select an icon
to display submenus.
System menu screen
Select any sub-menu line, and press right
cursor key or ENTER to expand:
Submenu screen
To set u the o tion menu in an
active window:
Press to display the setup
menu, then select any desired option.
Option menu screen
All manuals and user guides at all-guides.com

Quick Start Guide
3

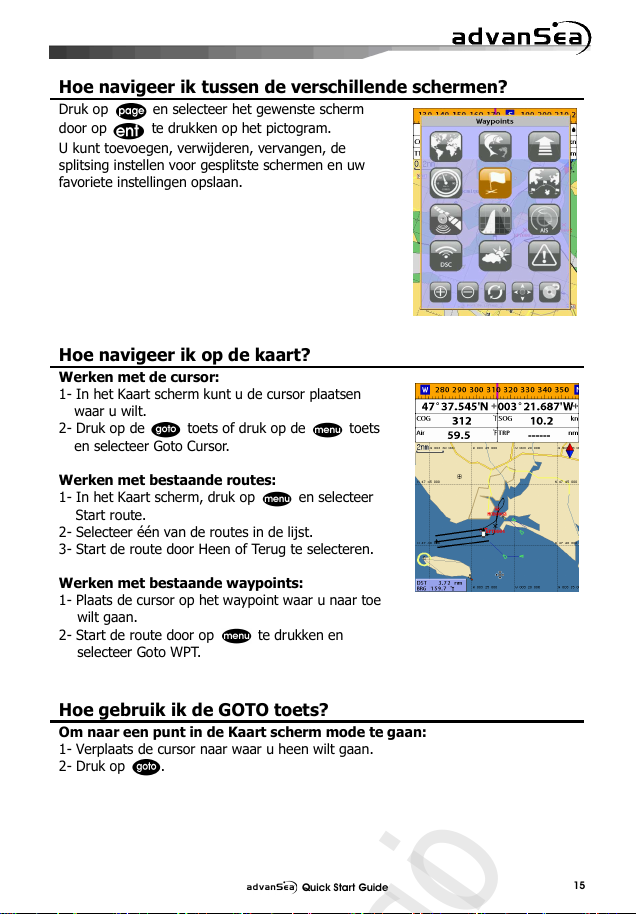

How to navigate between main ages?
Press and select the desired page by pressing
on the icon. You can add, remo e, set the split
for multi-window display and sa e your fa orite
settings.
How to navigate on the chart?
Work with cursor:
1- In the chart window, mo e the cursor where you
want.
2- Press button or press and select Goto
cursor.
Work with existing routes:
1- In the chart window, press and select Start
route.
2- Select one of the listed routes.
3- Start the route by selecting Forward or Re erse.
Work with existing way oints:
1- Place the cursor on the waypoint you want to go to
2- Start the route by pressing and select Goto
WPT.
How to use the Goto key?
To go to a oint in the chart window mode:
1- Mo e the cursor to where you want to go.
2- Press .
All manuals and user guides at all-guides.com

Quick Start Guide
4
How to create a way oint?
To create a way oint from the way oints
window:
1 - Press and select Waypoints icon.
2 - Press and select Create.
3 - Enter waypoint data and select Sa e.
To create a way oint from the chart window:
1 - Press on at the current boat position.
or
2 - Mo e the cursor to a point where you want to
create a waypoint and press .
How to create a route?
To create a new route window:
1 - Press and select ROUTES icon. Press
and select Create.
2 - Press to change the new route name using
cursor key and press again to alidate. Press
to insert and remo e the waypoints you
want to change in the route.
3 - You can start this new route from the same menu
(press menu and select start) or directly on the
Map window by pressing menu and Start route.
Select the direction you want to go thru this route
(Forward or re erse).
How to use Sonar function? (available on C.56 only)
To access sonar function:
Press and select Sonar icon.


 Depth.


 Single fish: fish symbols with depth.


 School of fish.


 Depth line.


 Bottom: hard bottoms such as rock and
coral show as wide bands.
Soft bottoms such as mud, weed and sand
show as narrow bands.


 Range.


 Color bar.
The window scrolls from right (recent sonar
record) to left (old sonar record).
①
②
③
⑤
⑥
④
⑦
All manuals and user guides at all-guides.com

Quick Start Guide
5
Où brancher les ca teurs et autres instruments ?
Présentation générale des touches du clavier
①
③
⑧
⑤
⑥ ⑦
②
④
⑩ ⑪
⑫
⑨
① : retourne à la carte lorsque ous êtes dans
une autre fenêtre acti e. Centre la carte autour
de la position du bateau.
② : permet de configurer les différents
affichages de l’écran
③ : touches du curseur : déplacent le
curseur sur la carte ou la sélection dans un
menu.
④ : commence une action ou alide une
modification .
⑤ : affiche le menu des options de la fenêtre
acti e. Accès au menu de paramétrage principal.
⑥⑦ , : change l’échelle dans la fenêtre
(ex. zoom carte ou zoom sondeur)
⑧ : enregistre un waypoint sur la carte.
⑨ : en mode na igation, commence à
na iguer ers un point, waypoint ou le long
d’une route.
⑩ : homme à la mer.
⑪ : allume ou éteint l’appareil, règle la
luminosité.
⑫ Compartiment carte SD
Guide de démarrage ra ide
Antenne GPS externe
Alimentation & données
-Alarme
-Allumage auto
-NMEA 0183
NMEA 2000
Sondeur
-Température de l'eau
-Vitesse surface
All manuals and user guides at all-guides.com
all-guides.com

Quick Start Guide
6

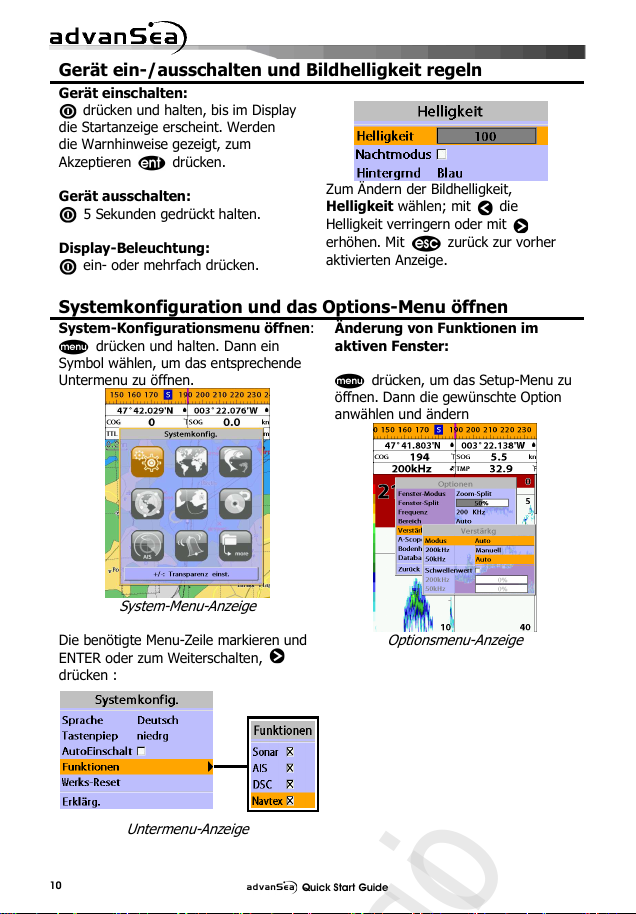

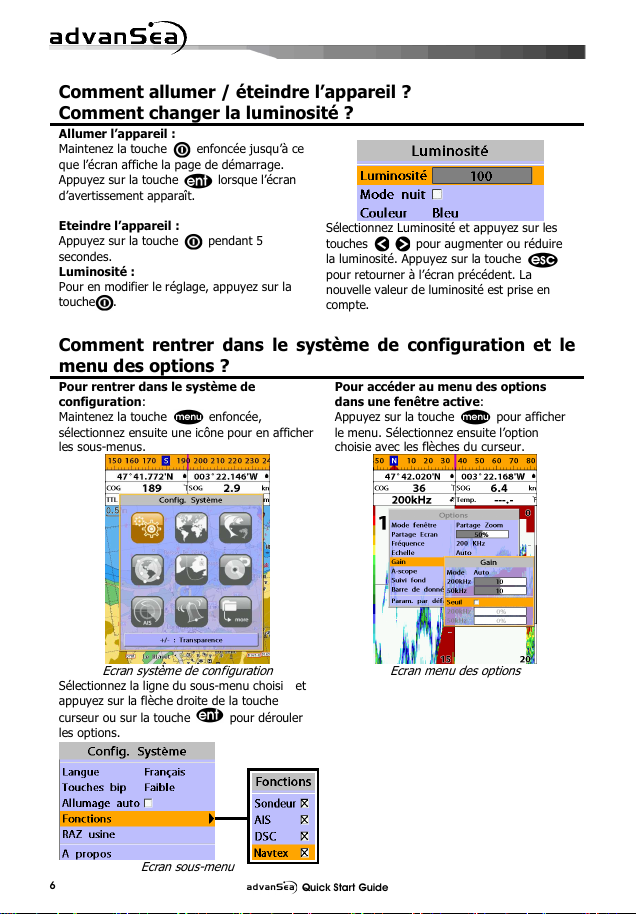

Comment allumer / éteindre l’a areil ?
Comment changer la luminosité ?
Allumer l’a areil :
Maintenez la touche enfoncée jusqu’à ce
que l’écran affiche la page de démarrage.
Appuyez sur la touche lorsque l’écran
d’a ertissement apparaît.
Eteindre l’a areil :
Appuyez sur la touche pendant 5
secondes.
Luminosité :
Pour en modifier le réglage, appuyez sur la
touche .
Sélectionnez Luminosité et appuyez sur les
touches pour augmenter ou réduire
la luminosité. Appuyez sur la touche
pour retourner à l’écran précédent. La
nou elle aleur de luminosité est prise en
compte.
Comment rentrer dans le système de configuration et le
menu des o tions ?
Pour rentrer dans le système de
configuration:
Maintenez la touche enfoncée,
sélectionnez ensuite une icône pour en afficher
les sous-menus.
Ecran système de configuration
Sélectionnez la ligne du sous-menu choisi et
appuyez sur la flèche droite de la touche
curseur ou sur la touche pour dérouler
les options.
Ecran sous-menu
Pour accéder au menu des o tions
dans une fenêtre active:
Appuyez sur la touche pour afficher
le menu. Sélectionnez ensuite l’option
choisie a ec les flèches du curseur.
Ecran menu des options
All manuals and user guides at all-guides.com

Quick Start Guide
7

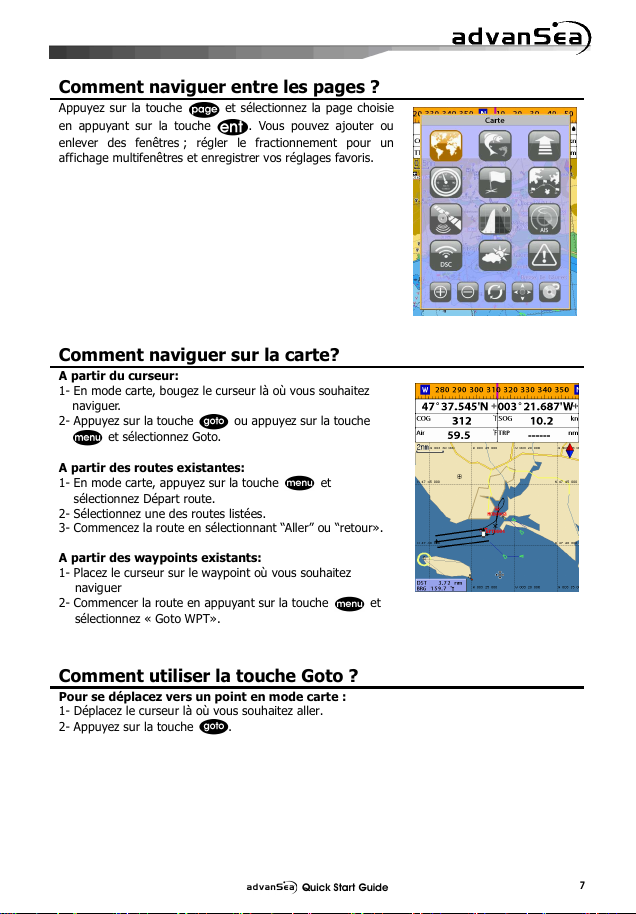

Comment naviguer entre les ages ?
Appuyez sur la touche et sélectionnez la page choisie
en appuyant sur la touche . Vous pou ez ajouter ou
enle er des fenêtres ; régler le fractionnement pour un
affichage multifenêtres et enregistrer os réglages fa oris.
Comment naviguer sur la carte?
A artir du curseur:
1- En mode carte, bougez le curseur là où ous souhaitez
na iguer.
2- Appuyez sur la touche ou appuyez sur la touche
et sélectionnez Goto.
A artir des routes existantes:
1- En mode carte, appuyez sur la touche et
sélectionnez Départ route.
2- Sélectionnez une des routes listées.
3- Commencez la route en sélectionnant “Aller” ou “retour».
A artir des way oints existants:
1- Placez le curseur sur le waypoint où ous souhaitez
na iguer
2- Commencer la route en appuyant sur la touche et
sélectionnez « Goto WPT».
Comment utiliser la touche Goto ?
Pour se dé lacez vers un oint en mode carte :
1- Déplacez le curseur là où ous souhaitez aller.
2- Appuyez sur la touche .
All manuals and user guides at all-guides.com

Quick Start Guide
8

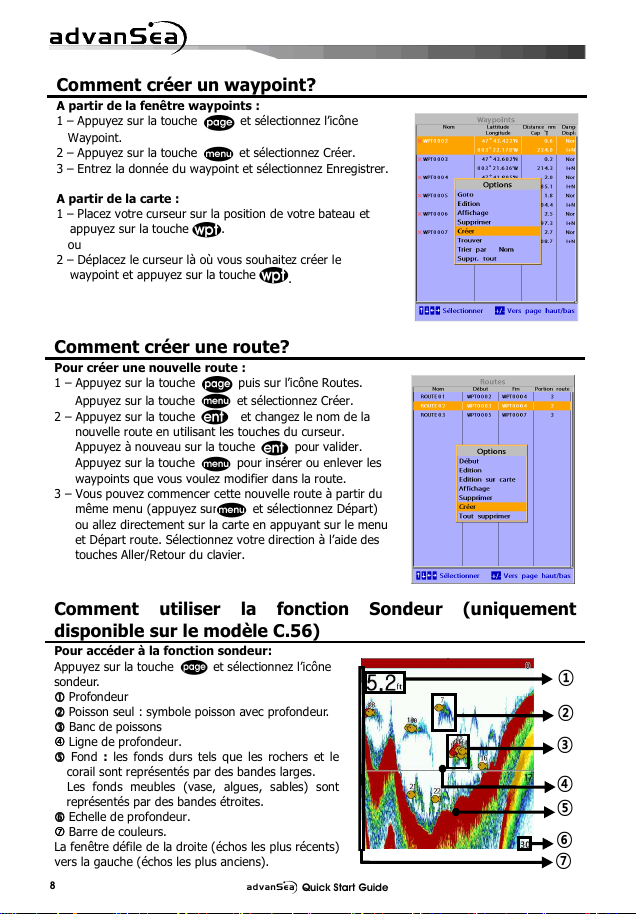

Comment créer un way oint?
A artir de la fenêtre way oints :
1 – Appuyez sur la touche et sélectionnez l’icône
Waypoint.
2 – Appuyez sur la touche et sélectionnez Créer.
3 – Entrez la donnée du waypoint et sélectionnez Enregistrer.
A artir de la carte :
1 – Placez otre curseur sur la position de otre bateau et
appuyez sur la touche .
ou
2 – Déplacez le curseur là où ous souhaitez créer le
waypoint et appuyez sur la touche .
Comment créer une route?
Pour créer une nouvelle route :
1 – Appuyez sur la touche puis sur l’icône Routes.
Appuyez sur la touche et sélectionnez Créer.
2 – Appuyez sur la touche et changez le nom de la
nou elle route en utilisant les touches du curseur.
Appuyez à nou eau sur la touche pour alider.
Appuyez sur la touche pour insérer ou enle er les
waypoints que ous oulez modifier dans la route.
3 – Vous pou ez commencer cette nou elle route à partir du
même menu (appuyez sur et sélectionnez Départ)
ou allez directement sur la carte en appuyant sur le menu
et Départ route. Sélectionnez otre direction à l’aide des
touches Aller/Retour du cla ier.
Comment utiliser la fonction Sondeur (uniquement
dis onible sur le modèle C.56)
Pour accéder à la fonction sondeur:
Appuyez sur la touche et sélectionnez l’icône
sondeur.


 Profondeur


 Poisson seul : symbole poisson a ec profondeur.


 Banc de poissons


 Ligne de profondeur.


 Fond : les fonds durs tels que les rochers et le
corail sont représentés par des bandes larges.
Les fonds meubles ( ase, algues, sables) sont
représentés par des bandes étroites.


 Echelle de profondeur.


 Barre de couleurs.
La fenêtre défile de la droite (échos les plus récents)
ers la gauche (échos les plus anciens).
①
②
③
⑤
⑥
④
⑦
All manuals and user guides at all-guides.com

Quick Start Guide
9

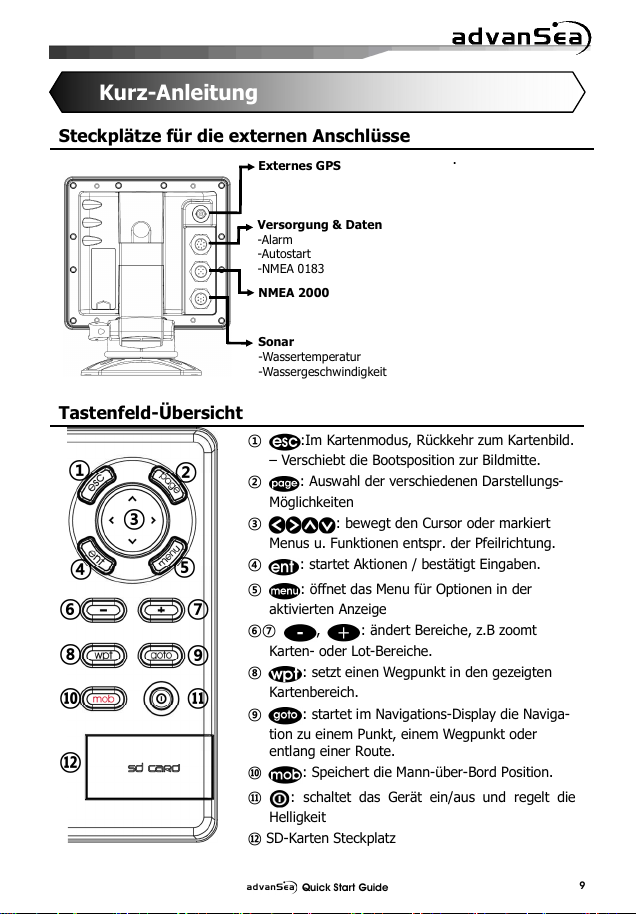

Steck lätze für die externen Anschlüsse
.
Tastenfeld-Übersicht
①
③
⑧
⑤
⑥ ⑦
②
④
⑩ ⑪
⑫
⑨
① :Im Kartenmodus, Rückkehr zum Kartenbild.
– Verschiebt die Bootsposition zur Bildmitte.
② : Auswahl der erschiedenen Darstellungs-
Möglichkeiten
③ : bewegt den Cursor oder markiert
Menus u. Funktionen entspr. der Pfeilrichtung.
④ : startet Aktionen / bestätigt Eingaben.
⑤ : öffnet das Menu für Optionen in der
akti ierten Anzeige
⑥⑦ , : ändert Bereiche, z.B zoomt
Karten- oder Lot-Bereiche.
⑧ : setzt einen Wegpunkt in den gezeigten
Kartenbereich.
⑨ : startet im Na igations-Display die Na iga-
tion zu einem Punkt, einem Wegpunkt oder
entlang einer Route.
⑩ : Speichert die Mann-über-Bord Position.
⑪ : schaltet das Gerät ein/aus und regelt die
Helligkeit
⑫ SD-Karten Steckplatz
Kurz-Anleitung
Externes GPS
Versorgung & Daten
-Alarm
-Autostart
-NMEA 0183
NMEA 2000
Sonar
-Wassertemperatur
-Wassergeschwindigkeit
All manuals and user guides at all-guides.com
