AEG PNEUMATIC 3500 X User manual
PNEUMATIC 3500 X
Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Orijinal işletme talimatı
Původním návodem k používání
Pôvodný návod na použitie
Instrukcjąoryginalną
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijām oriģinālvalodā
Originali instrukcija
Algupärane kasutusjuhend
Instrucţiuni de folosire originale
2 3
ENGLISH 1 2 3
Picture section
with operating description and functional description
Text section with Technical Data, important Safety and Working Hints
and description of Symbols
DEUTSCH 1 2 3
Bildteil
mit Anwendungs- und Funktionsbeschreibungen
Textteil mit Technischen Daten, wichtigen Sicherheits- und Arbeitshinweisen
und Erklärung der Symbole.
FRANÇAIS 1 2 3
Partie imagée
avec description des applications et des fonctions
Partie textuelle avec les données techniques, les consignes importantes de sécurité et de travail ainsi que
l’explication des pictogrammes.
ITALIANO 1 2 3
Sezione illustrata
con descrizione dell'applicazione e delle funzioni
Sezione testo con dati tecnici, importanti informazioni sulla sicurezza e sull‘utilizzo,
spiegazione dei simboli.
ESPAÑOL 1 2 3
Sección de ilustraciones
con descripción de aplicación y descripción funcional
Sección de texto con datos técnicos, indicaciones importantes de seguridad y trabajo y explicación de los
símbolos.
PORTUGUES
1 2 3
Parte com imagens
explicativas contendo descrição operacional e funcional
Parte com texto explicativo contendo Especificações técnicas, Avisos de segurança e de operação e a Descrição
dos símbolos.
NEDERLANDS
1 2 3
Beeldgedeelte
met toepassings- en functiebeschrijvingen
Tekstgedeelte met technische gegevens, belangrijke veiligheids- en arbeidsinstructies en verklaring van de
symbolen.
DANSK 1 2 3
Billeddel
med anvendelses- og funktionsbeskrivelser
Tekstdel med tekniske data, vigtige sikkerheds- og arbejdsanvisninger
og symbolforklaring.
NORSK 1 2 3
Bildedel
med bruks- og funksjonsbeskrivelse
Tekstdel med tekniske data, viktige sikkerhets- og arbeidsinstruksjoner
og forklaring av symbolene.
SVENSKA 1 2 3
Bilddel
med användnings- och funktionsbeskrivning
Textdel med tekniska informationer, viktiga säkerhets- och användningsinstruktioner
samt symbolförklaringar.
SUOMI 1 2 3
Kuvasivut
käyttö- ja toimintakuvaukset
Tekstisivut: tekniset tiedot, tärkeät turvallisuus- ja työskentelyohjeet
sekä merkkien selitykset.
1 2 3
,
.
TÜRKÇE 1 2 3
Resim bölümü
Uygulama ve fonksiyon açıklamalarıile birlikte
Teknik bilgileri, önemli güvenlik ve çalıma açıklamalarınıve de sembollerin açıklamalarını
içeren metin bölümü.
ESKY 1 2 3
Obrazová ást
s popisem aplikací a funkcí
Textová ást s technickými daty, dležitými bezpenostními a pracovními pokyny
a s vysvtlivkami symbol
SLOVENSKY
1 2 3
Obrazová ass popisom aplikácií a funkcií
Textová ass technickými dátami, dôležitými bezpenostnými a pracovnými pokynmi
a s vysvetlivkami symbolov
POLSKI 1 2 3
Cz rysunkowa z opisami zastosowania i dziaania
Cz opisowa z danymi technicznymi, wanymi wskazówkami dotyczcymi bezpieczestwa i pracy oraz
objanieniami symboli.
MAGYAR 1 2 3
Képes részalkalmazási- és mködési leírásokkal
Szöveges rész mszaki adatokkal, fontos biztonsági- és munkavégzési útmutatásokkal, valamint a szimbólumok
magyarázata.
SLOVENSKO
1 2 3
Del slikez opisom uporabe in funkcij
Del besedila s tehninimi podatki, pomembnimi varnostnimi opozorili in delovnimi navodili
in pojasnili simbolov.
HRVATSKI 1 2 3
Dio sa slikamasa opisima primjene i funkcija
Dio štiva sa tehnikim podacima, važnim sigurnosnim i radnim uputama
i objašnjenjem simbola.
LATVISKI 1 2 3
Attla daa ar lietošanas un funkciju aprakstiem
Teksta daa ar tehniskajiem parametriem, svargiem drošbas un darbbas nordjumiem,
simbolu atšifrjumiem.
LIETUVIŠKAI
1 2 3
Paveiksllio dalissu vartojimo instrukcija ir funkcijaprašymais
Teksto dalis su techniniais duomenimis, svarbiomis saugumo ir darbo instrukcijomis
bei simbolipaaiškinimais.
EESTI 1 2 3
Pildiosa kasutusjuhendi ja funktsioonide kirjeldusega
Tekstiosa tehniliste näitajate, oluliste ohutus- ja tööjuhenditega
ning sümbolite kirjeldustega.
1 2 3
, ,
, .
ÁÚËÃÀÐÑÊÈ
1 2 3
,
.
ROMÂNIA 1 2 3
Secvena de imagine cu descrierea utilizrii i a funcionrii
Poriune de text cu date tehnice, indicaii importante privind sigurana i modul de lucru
i descrierea simbolurilor.
1 2 3
,
.
1 2 3
,
.
1 2 3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
20
23
26
29
32
35
38
41
44
47
50
53
56
59
62
65
68
71
74
77
80
83
86
89
92
95
98
103
4 5
SERVICE
8 9
12
13
16
15
18
19
6
7
14

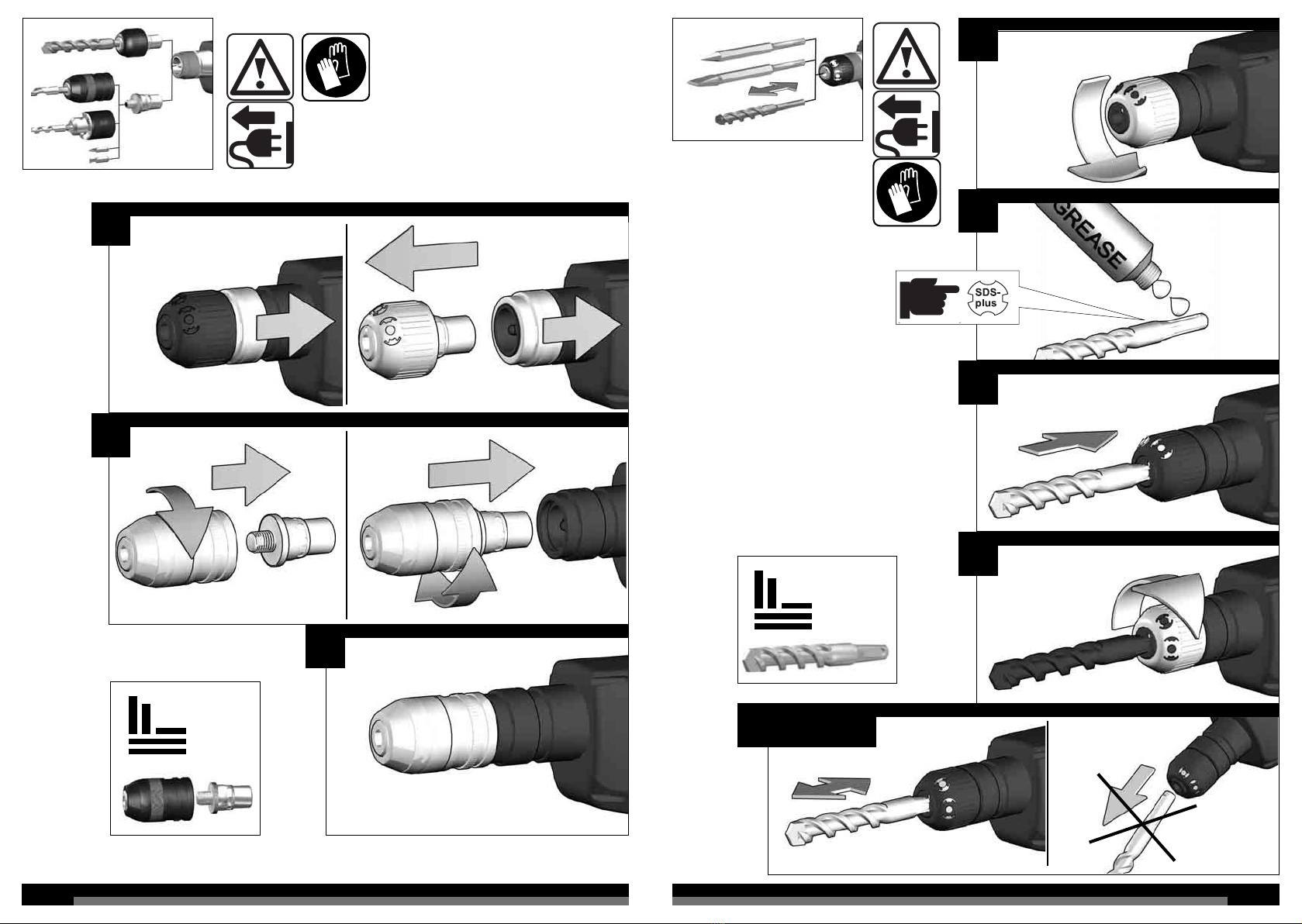

6 7
1
3
2
1
2
3
4
TEST
8 9
2
3
1
1
2
3
4
10 11
2
3
4
1 1
2
3
12 13
1
2
3
4
2
1
B
A
14 15
START
STOP
1 2 3
4 5 6
Handle (insulated gripping surface)
Handgri(isolierte Grifläche)
Poignée (surface de prise isolée)
Impugnatura (superficie di presa
isolata)
Empuñadura (superficie de agarre con
aislamiento)
Manípulo (superfície de pega isolada)
Handgreep (geïsoleerd)
Håndtag (isolerede gribeflader)
Håndtak (isolert gripeflate)
Handtag (isolerad greppyta)
Kahva (eristetty tarttumapinta)
(
)
El kulpu (izolasyonlu tutma yüzeyi)
Rukoje(izolovaná uchopovací plocha)
Rukovä(izolovaná úchopná plocha)
Uchwyt (z izolowanpowierzchni)
Fogantyú (szigetelt fogófelület)
Roaj (izolirana prijemalna površina)
Rukohvat (izolirana površina za
držanje)
Rokturis (izolta satveršanas virsma)
Rankena (izoliuotas rankenos
paviršius)
Käepide (isoleeritud pideme piirkond)
(
)
(
)
Mâner (suprafa de prindere izolat)
( )
( )
( )
16 17
1
2
18 19
1
2
3
4
SERVICE
2120
PNEUMATIC 3500 X
.......................... 4323 29 04
...000001-999999
............................ 750 W
............................ 375 W
............................ 970 min-1
............................ 740 min-1
.......................... 4200 min-1
............................. 3,4 J
............................. 3,4 J
.............................. 30 mm
.............................. 16 mm
.............................. 40 mm
.............................. 82 mm
.............................. 43 mm
............................. 3,6 kg
.............................. 98 dB (A)
............................ 106 dB (A)
.............................. 19 m/s2
............................. 1,5 m/s2
.............................. 15 m/s2
............................. 1,7 m/s2
ENGLISH
TECHNICAL DATA ROTARY HAMMER
Production code................................................................................
Rated input .......................................................................................
Output...............................................................................................
No-load speed ..................................................................................
Speed under load max. ....................................................................
Rate of percussion under load max..................................................
Impact energy per stroke according to EPTA-Procedure 05/2009 ..
Impact energy per stroke (pre 2009) ................................................
Drilling capacity in concrete..............................................................
Drilling capacity in steel....................................................................
Drilling capacity in wood...................................................................
Light core cutter in bricks and limestone ..........................................
Chuck neck diameter........................................................................
Weight according EPTA-Procedure 01/2014....................................
Noise Information
Measured values determined according to EN 62841.
Typically, the A-weighted noise levels of the tool are:
Sound pressure level (Uncertainty K=3dB(A)) .................................
Sound power level (Uncertainty K=3dB(A))......................................
Wear ear protectors!
Vibration Information
Total vibration values (vector sum in the three axes) determined
according to EN 62841.
Vibration emission value ah:
Hammer-drilling in concrete: vibration emission value ah .............
Uncertainty K = .............................................................................
Chiselling: vibration emission value ah ..........................................
Uncertainty K = .............................................................................
WARNING! Read all safety warnings, instructions,
illustrations and specifications provided with this power tool.
Failure to follow all instructions listed below may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
HAMMER SAFETY WARNINGS
Safety instructions for all operations
Wear ear protectors. Exposure to noise can cause hearing loss.
Use auxiliary handles supplied with the tool. Loss of control
can cause personal injury.
Hold the power tool by insulated gripping surfaces only,
when performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting accessory
contacting a "live" wire may make exposed metal parts of the
power tool "live" and could give the operator an electric shock.
Safety instructions when using long drill bits with rotary
hammer
Always start drilling at low speed and with the bit tip in
contact with the workpiece. At higher speeds, the bit is likely to
bend if allowed to rotate freely without contacting the workpiece,
resulting the personal injury.
Apply pressure only in direct line with the bit and do not
apply excessive pressure. Bits can bend causing breakage or
loss of control, resulting in personal injury.
ADDITIONAL SAFETY AND WORKING INSTRUCTIONS
Use personal protective equipment. Always wear eye protection.
Protective equipment such as a dust mask, non-skid safety
shoes, hard hat or hearing protection used for appropriate
conditions will reduce personal injuries.
The dust produced when using this tool may be harmful to health.
Do not inhale the dust. Wear a suitable dust protection mask.
Do not machine any materials that present a danger to health
(e.g. asbestos).
Switch the device oimmediately if the insertion tool stalls! Do not
switch the device on again while the insertion tool is stalled, as
doing so could trigger a sudden recoil with a high reactive force.
Determine why the insertion tool stalled and rectify this, paying
heed to the safety instructions.
The possible causes may be:
• it is tilted in the workpiece to be machined
• it has pierced through the material to be machined
• the power tool is overloaded
Do not reach into the machine while it is running.
The insertion tool is sharp-edged and can become hot during use.
WARNING
The vibration and noise emission level given in this information sheet has been measured in accordance with a standardized test given in
EN 62841 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main applications of the tool. However if the tool is used for dierent applications,
with dierent accessories or poorly maintained, the vibration emission may dier. This may significantly increase the exposure level over
the total working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched oor when it is
running but not actually doing the job. This may significantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator from the eects of vibration and/or noise such as: maintain the tool and the
accessories, keep the hands warm, organization of work patterns.
ENGLISH
WARNING! Danger of cuts and burns
- when handling the insertion tools
- when setting the device down.
Wear protective gloves when handling insertion tools.
Chips and splinters must not be removed while the machine is
running.
Keep mains lead clear from working range of the machine. Always
lead the cable away behind you.
When working in walls ceiling, or floor, take care to avoid electric
cables and gas or waterpipes.
Clamp your workpiece with a clamping device. Unclamped
workpieces can cause severe injury and damage.
Always disconnect the plug from the socket before carrying out
any work on the machine.
When working with large drill diameters, the auxiliary handle must
be fastened in a right angle with the main handle (see illustrations,
section "Twisting the handle").
SPECIFIED CONDITIONS OF USE

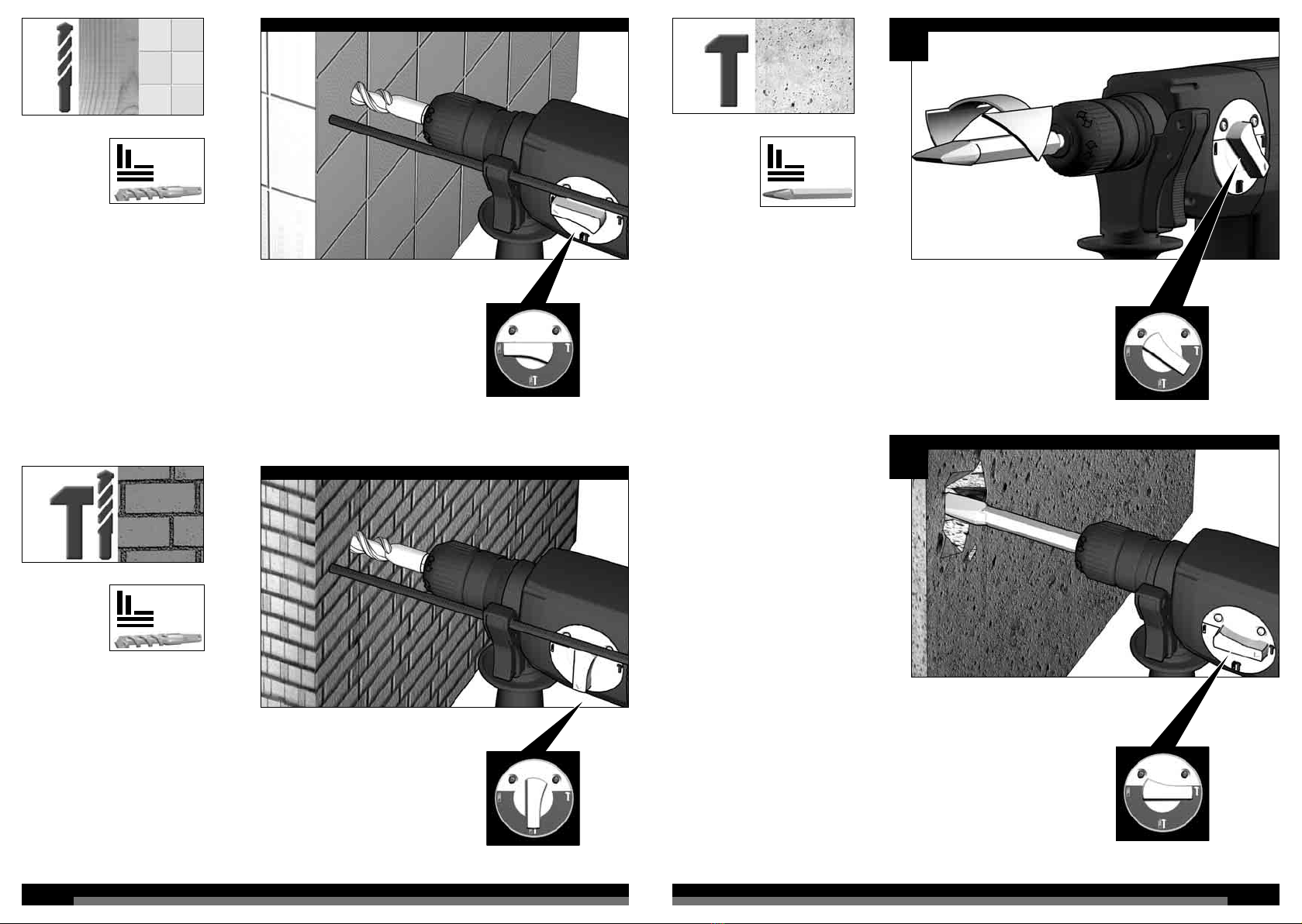

The rotary pneumatic hammer can be used for hammer drilling,
chiselling in stone and concrete and drilling in wood, metal as well
as plastic.
Do not use this product in any other way as stated for normal use.
EC DECLARATION OF CONFORMITY
We declare as the manufacturer under our sole responsibility that
the product described under “Technical Data” fulfills all the
relevant regulations and the directives 2011/65/EU (RoHS),
2014/30/EU, 2006/42/EC, and the following harmonized
standards have been used:
EN 62841-1:2015+A11:2022
EN IEC 62841-2-6:2019
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Winnenden, 2022-11-20
Alexander Krug
Managing Director
Authorized to compile the technical file
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
RESIDUAL RISK
Even when the product is used as prescribed, it is still impossible
to completely eliminate certain residual risk factors. The following
hazards may arise in use and the operator should pay special
attention to avoid the following:
• Injury caused by vibration.
Hold the product by designated handles and restrict working
time and exposure.
• Exposure to noise can cause hearing injury.
Wear ear protection and limit exposure.
• Injury due to flying debris
Wear eye protection, heavy long trousers and substancial
footwear at all times.
• Inhalation of toxic dusts.
MAINS CONNECTION
Appliances used at many dierent locations including wet room
and open air must be connected via a residual current device (FI,
RCD, PRCD) of 30mA or less.
Connect only to single-phase AC current and only to the system
voltage indicated on the rating plate. It is also possible to connect
to sockets without an earthing contact as the design conforms to
safety class II.
Make sure the machine is switched obefore plugging in.
This is a device for professional use which may slightly exceed
the guide values for current harmonics when it is connected to the
public low voltage mains supply. You should therefore contact
your energy supply company before you connect the device to the
public low voltage mains supply.
COLD HAMMERING
If the tool is stored for a long period of time or at cold
temperatures, the lubrication may become stiand the tool may
not hammer initially or the hammering may be weak. If this
happens:
1. Insert a bit or chisel into the tool.
2. Run the tool against a scrap piece of concrete.
3. Pull and release the trigger every few seconds.
After 15 seconds to 2 minutes, the tool will start hammering
normally. The colder the hammer is, the longer it will take to warm
up.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all
times.
Important note! If the carbon brushes are worn, in addition to
exchanging the brushes the tool should be sent to after-sales
service. This will ensure long service life and top performance.
If the supply cord of this appliance is damaged, it must only be
replaced by a repair shop appointed by the manufacturer, to avoid
hazardous situations.
Use only AEG accessories and spare parts. Should components
need to be replaced which have not been described, please
contact one of our AEG service agents (see our list of guarantee/
service addresses).
If needed, an exploded view of the tool can be ordered. Please
state the Article No. as well as the machine type printed on the
label and order the drawing at your local service agents or directly
at: Techtronic Industries GmbH, Max-Eyth-Straße 10,
71364 Winnenden, Germany.
2322
PNEUMATIC 3500 X
.......................... 4323 29 04
...000001-999999
............................ 750 W
............................ 375 W
............................ 970 min-1
............................ 740 min-1
.......................... 4200 min-1
............................. 3,4 J
............................. 3,4 J
.............................. 30 mm
.............................. 16 mm
.............................. 40 mm
.............................. 82 mm
.............................. 43 mm
............................. 3,6 kg
.............................. 98 dB (A)
............................ 106 dB (A)
.............................. 19 m/s2
............................. 1,5 m/s2
.............................. 15 m/s2
............................. 1,7 m/s2
TECHNISCHE DATEN BOHRHAMMER
Produktionsnummer .........................................................................
Nennaufnahmeleistung.....................................................................
Abgabeleistung.................................................................................
Leerlaufdrehzahl...............................................................................
Lastdrehzahl max. ............................................................................
Lastschlagzahl max..........................................................................
Einzelschlagstärke entsprechend EPTA-Procedure 05/2009 ..........
Einzelschlagstärke (pre 2009)..........................................................
Bohr-ø in Beton ................................................................................
Bohr-ø in Stahl..................................................................................
Bohr-ø in Holz...................................................................................
Leichtbohrkrone in Ziegel und Kalksandstein...................................
Spannhals-ø .....................................................................................
Gewicht nach EPTA-Prozedur 01/2014............................................
Geräuschinformationen
Messwerte ermittelt entsprechend EN 62841.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel (Unsicherheit K=3dB(A))......................................
Schallleistungspegel (Unsicherheit K=3dB(A)).................................
Gehörschutz tragen!
Vibrationsinformationen
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen)
ermittelt entsprechend EN 62841:
Schwingungsemissionswert ah:
Hammerbohren in Beton: ..............................................................
Unsicherheit K = ...........................................................................
Meißeln:.........................................................................................
Unsicherheit K = ...........................................................................
WARNUNG! Lesen Sie alle Sicherheitshinweise,
Anweisungen, Darstellungen und Spezifikationen für dieses
Elektrowerkzeug. Versäumnisse bei der Einhaltung der
nachstehenden Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für
die Zukunft auf.
SICHERHEITSHINWEISE FÜR HÄMMER
Sicherheitshinweise für alle Arbeiten
Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann
Gehörverlust bewirken.
Benutzen Sie die Zusatzhandgrie, wenn diese mit dem Gerät
mitgeliefert werden. Der Verlust der Kontrolle kann zu
Verletzungen führen.
Halten Sie das Elektrowerkzeug an den isolierten
Griflächen, wenn Sie Arbeiten ausführen, bei denen das
Einsatzwerkzeug verborgene Stromleitungen oder das
eigene Kabel treen kann. Der Kontakt des Einsatzwerkzeugs
mit einer spannungsführenden Leitung kann metallene Geräteteile
unter Spannung setzen und zu einem elektrischen Schlag führen.
Sicherheitshinweise für die Verwendung des Bohrhammers
mit langen Bohrern
Starten Sie immer mit einer niedrigen Drehzahl und während
sich der Bohreinsatz in Kontakt mit dem Werkstück befindet.
Bei höheren Drehzahlen kann sich der Bohreinsatz verbiegen,
wenn er ohne Kontakt zum Werkstück dreht, was zu Verletzungen
führen kann.
Üben Sie Druck immer nur in direkter Ausrichtung zum
Bohreinsatz aus und drücken Sie nicht zu fest. Bohreinsätze
können verbiegen und brechen oder zu einem Verlust der
Kontrolle über das Gerät führen, wodurch es wiederum zu
Verletzungen kommen kann.
WEITERE SICHERHEITS- UND ARBEITSHINWEISE
Tragen Sie persönliche Schutzausrüstung. Tragen Sie stets eine
Schutzbrille. Das Tragen der jeweils passenden
Schutzausrüstung, wie Staubschutzmaske, rutschfestes
Schuhwerk, Schutzhelm oder Gehörschutz, verringert das
Verletzungsrisiko.
Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich
und sollte nicht in den Körper gelangen. Geeignete
Staubschutzmaske tragen.
Es dürfen keine Materialien bearbeitet werden, von denen eine
Gesundheitsgefährdung ausgeht (z.B. Asbest).
DEUTSCH
WARNUNG!
Die angegebenen Schwingungsgesamtwerte und Geräuschemissionswerte wurden nach einem genormten Messverfahren gemäß EN
62841 gemessen und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Es kann für eine vorläufige
Einschätzung der Belastung verwendet werden.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor den Auswirkungen von Schwingungen- und / oder Lärm
fest, wie z. B.: Wartung des Werkzeugs und des Zubehörs, Warmhalten der Hände, Organisation der Arbeitsabläufe.

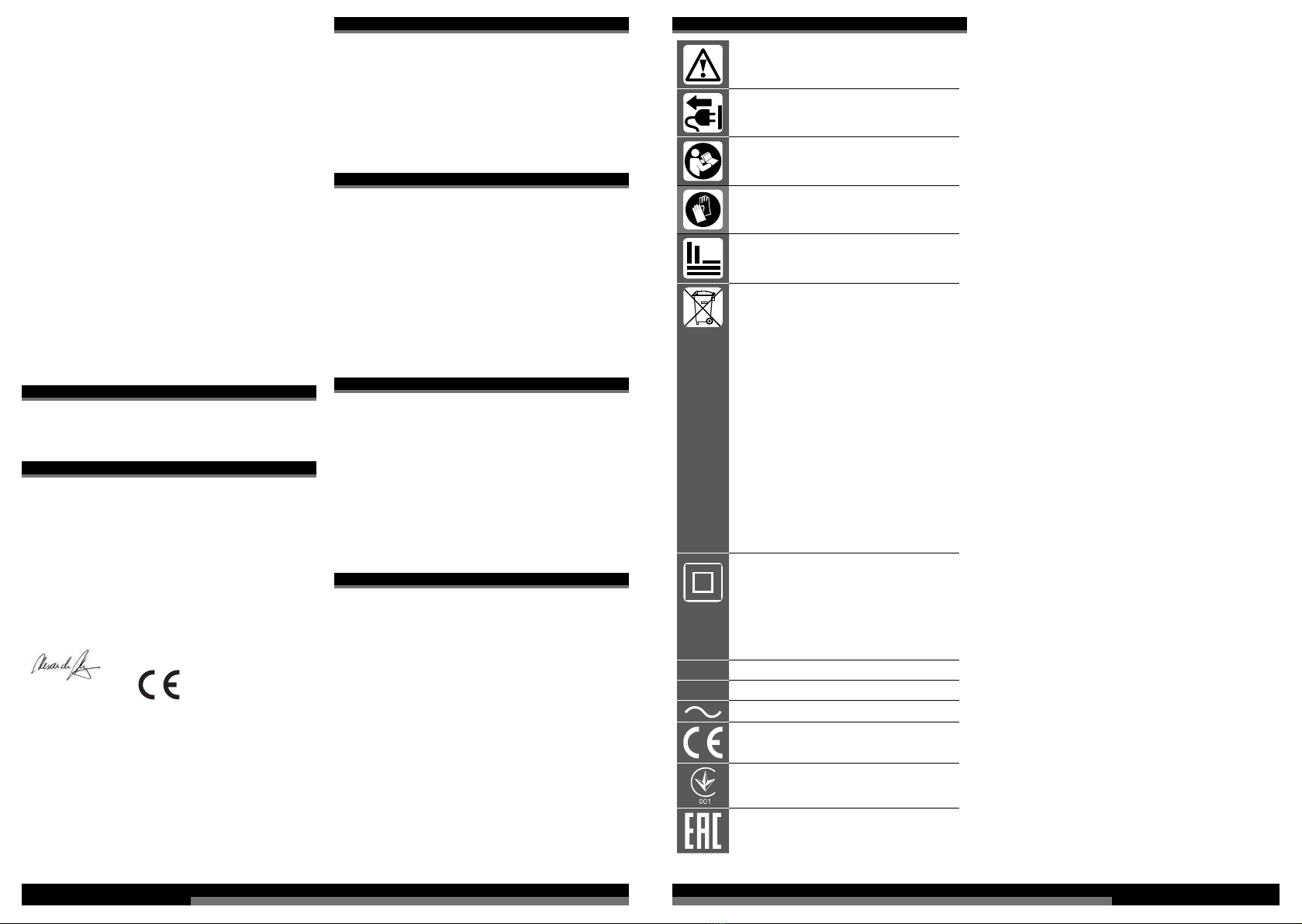

SYMBOLS
CAUTION! WARNING! DANGER!
Always disconnect the plug from the socket before
carrying out any work on the machine.
Please read the instructions carefully before starting
the machine.
Wear gloves!
Accessory - Not included in standard equipment,
available as an accessory.
Do not dispose of waste electrical and electronic
equipment as unsorted municipal waste.
Waste electrical and electronic equipment must be
collected separately.
Waste light sources have to be removed from
equipment. Check with your local authority or retailer
for recycling advice and collection point.
According to local regulations retailers may have an
obligation to take back waste electrical and electronic
equipment free of charge.
Your contribution to re-use and recycling of waste
electrical and electronic equipment helps to reduce
the demand of raw materials.
Waste electrical and electronic equipment contain
valuable, recyclable materials, which can adversely
impact the environment and the human health, if not
disposed of in an environmentally compatible manner.
Delete personal data from waste equipment, if any.
Class II tool.
Tool in which protection against electric shock does
not rely on basic insulation only, but in which
additional safety precautions, such as double
insulation or reinforced insulation, are provided.
There being no provision for protective earthing or
reliance upon installation conditions.
n0No-load speed
VVolts
AC Current
European Conformity Mark
Ukraine Conformity Mark
EurAsian Conformity Mark
ENGLISH
24 25
DEUTSCH
Beim Blockieren des Einsatzwerkzeuges bitte das Gerät sofort
ausschalten! Schalten Sie das Gerät nicht wieder ein, solange
das Einsatzwerkzeug blockiert ist; hierbei könnte ein Rückschlag
mit hohem Reaktionsmoment entstehen. Ermitteln und beheben
Sie die Ursache für die Blockierung des Einsatzwerkzeuges unter
Berücksichtigung der Sicherheitshinweise.
Mögliche Ursachen dafür können sein:
• Verkanten im zu bearbeitenden Werkstück
• Durchbrechen des zu bearbeitenden Materials
• Überlasten das Elektrowerkzeuges
Greifen Sie nicht in die laufende Maschine.
Das Einsatzwerkzeug ist scharfkantig und kann während der
Anwendung heiß werden.
WARNUNG! Schnitt- und Verbrennungsgefahr
– bei Handhabung der Einsatzwerkzeuge
– beim Ablegen des Geräts.
Bei der Handhabung der Einsatzwerkzeuge Schutzhandschuhe
tragen.
Späne oder Splitter dürfen bei laufender Maschine nicht entfernt
werden.
Anschlusskabel stets vom Wirkungsbereich der Maschine
fernhalten. Kabel immer nach hinten von der Maschine
wegführen.
Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische
Kabel, Gas- und Wasserleitungen achten.
Sichern Sie Ihr Werkstück mit einer Spannvorrichtung. Nicht
gesicherte Werkstücke können schwere Verletzungen und
Beschädigungen verursachen.
Vor allen Arbeiten an der Maschine Stecker aus der Steckdose
ziehen.
Bei großen Bohrdurchmessern muss der Zusatzhandgri
rechtwinklig zum Haupthandgribefestigt werden (siehe auch im
Bildteil, Abschnitt "Handgriverdrehen").
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Bohrhammer ist universell einsetzbar zum Hammerbohren
und Meißeln in Gestein und Beton und zum Bohren in Holz,
Metall und Kunststo.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß
verwendet werden.
EG-KONFORMITÄTSERKLÄRUNG
Wir erklären als Hersteller in alleiniger Verantwortung, dass das
unter „Technische Daten“ beschriebene Produkt mit allen
relevanten Vorschriften der Richtlinien 2011/65/EU (RoHS),
2014/30/EU, 2006/42/EG und den folgenden harmonisierten
normativen Dokumenten übereinstimmt:
EN 62841-1:2015+A11:2022
EN IEC 62841-2-6:2019
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Winnenden, 2022-11-20
Alexander Krug
Managing Director
Bevollmächtigt die technischen Unterlagen zusammenzustellen.
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
RESTRISIKEN
Auch bei ordnungsgemäßer Verwendung können nicht alle
Restrisiken ausgeschlossen werden. Beim Gebrauch können
folgende Gefahren entstehen, auf die der Bediener besonders
achten sollte:
• Durch Vibration verursachte Verletzungen.
Halten Sie das Gerät an den dafür vorgesehenen Grien und
begrenzen Sie die Arbeits- und Expositionszeit.
• Lärmbelastung kann zu Gehörschädigungen führen.
Tragen Sie einen Gehörschutz und schränken Sie die
Expositionsdauer ein.
• Durch Schmutzpartikel verursachte Augenverletzungen.
Tragen Sie immer eine Schutzbrille, feste lange Hosen und
festes Schuhwerk..
• Einatmen von giftigen Stäuben.
NETZANSCHLUSS
Steckdosen in Feuchträumen und Außenbereichen müssen mit
Fehlerstrom-Schutzschaltern (FI, RCD, PRCD) ausgerüstet sein.
Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte
beachten Sie das bei der Verwendung unseres Gerätes.
Nur an Einphasen-Wechselstrom und nur an die auf dem
Leistungsschild angegebene Netzspannung anschließen.
Anschluss ist auch an Steckdosen ohne Schutzkontakt möglich,
da ein Aufbau der Schutzklasse II vorliegt.
Gerät nur ausgeschaltet an die Steckdose anschließen.
Dies ist ein Gerät zur professionellen Nutzung, das die Richtwerte
für Stromoberwellen beim Anschluss an das öentliche
Niederspannungsnetz geringfügig überschreiten kann.
Kontaktieren Sie daher vor dem Anschluss des Gerätes an das
öentliche Niederspannungsnetz gegebenenfalls Ihr zuständiges
Energieversorgungsunternehmen.
MEISSELN BEI KÄLTE
Wenn der Meißelhammer über einen längeren Zeitraum oder bei
niedrigen Temperaturen gelagert wird, kann die Schmierung zäh
werden und der Meißelhammer kann anfänglich nicht meißeln
oder die Meißelleistung ist zu gering. Wenn das passiert:
1. setzen Sie einen Meißel in den Meißelhammer ein.
2. setzen Sie den Meißelhammer auf ein Reststück Beton.
3. betätigen Sie den Schalterdrücker alle paar Sekunden und
lassen Sie ihn wieder los.
Nach 15 Sekunden bis 2 Minuten beginnt der Meißelhammer
normal zu meißeln. Je kälter der Meißelhammer ist, desto länger
dauert das Aufwärmen.
WARTUNG
Stets die Lüftungsschlitze der Maschine sauber halten.
Bei abgenutzten Kohlebürsten sollte zusätzlich zum
Kohlebürstenwechsel ein Kundendienst in einer Servicewerkstatt
durchgeführt werden. Dies erhöht die Lebensdauer der Maschine
und garantiert eine ständige Betriebsbereitschaft.
Wenn die Netzanschlussleitung beschädigt ist, muss diese durch
eine Kundendienststelle ausgewechselt werden, um
Gefährdungen zu vermeiden.
Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren
Austausch nicht beschrieben wurde, bei einer AEG
Kundendienststelle auswechseln lassen (Broschüre Garantie/
Kundendienstadressen beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes unter
Angabe der Maschinen Type und der sechsstelligen Nummer auf
dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei
Techtronic Industries GmbH, Max-Eyth-Straße 10,
71364 Winnenden, Germany angefordert werden.
DEUTSCH
SYMBOLE
ACHTUNG! WARNUNG! GEFAHR!
Vor allen Arbeiten an der Maschine Stecker aus
der Steckdose ziehen.
Bitte lesen Sie die Gebrauchsanweisung vor
Inbetriebnahme sorgfältig durch.
Schutzhandschuhe tragen!
Zubehör - Im Lieferumfang nicht enthalten,
empfohlene Ergänzung aus dem
Zubehörprogramm.
Elektro- und Elektronik-Altgeräte dürfen nicht
zusammen mit dem Hausmüll entsorgt werden.
Elektro- und Elektronik-Altgeräte sind getrennt zu
sammeln und zu entsorgen.
Entfernen Sie Leuchtmittel vor dem Entsorgen
aus den Geräten. Erkundigen Sie sich bei den
örtlichen Behörden oder bei Ihrem Fachhändler
nach Recyclinghöfen und Sammelstellen.
Je nach den örtlichen Bestimmungen können
Einzelhändler verpflichtet sein, Elektro- und
Elektronik-Altgeräte kostenlos zurückzunehmen.
Tragen Sie durch Wiederverwendung und
Recycling Ihrer Elektro- und Elektronik-Altgeräte
dazu bei, den Bedarf an Rohmaterialien zu
verringern.
Elektro- und Elektronik-Altgeräte enthalten
wertvolle, wiederverwertbare Materialien, die bei
nicht umweltgerechter Entsorgung negative
Auswirkungen auf die Umwelt und Ihre
Gesundheit haben können.
Löschen Sie vor der Entsorgung möglicherweise
auf Ihrem Altgerät vorhandene personenbezogene
Daten.
Elektrowerkzeug der Schutzklasse II.
Elektrowerkzeug, bei dem der Schutz vor einem
elektrischen Schlag nicht nur von der
Basisisolierung abhängt, sondern auch davon,
dass zusätzliche Schutzmaßnahmen, wie
doppelte Isolierung oder verstärkte Isolierung,
angewendet werden.
Es gibt keine Vorrichtung zum Anschluss eines
Schutzleiters.
n0Leerlaufdrehzahl
VSpannung
Wechselstrom
Europäisches Konformitätszeichen
Ukrainisches Konformitätszeichen
Euroasiatisches Konformitätszeichen
2726
PNEUMATIC 3500 X
.......................... 4323 29 04
...000001-999999
............................ 750 W
............................ 375 W
............................ 970 min-1
............................ 740 min-1
.......................... 4200 min-1
............................. 3,4 J
............................. 3,4 J
.............................. 30 mm
.............................. 16 mm
.............................. 40 mm
.............................. 82 mm
.............................. 43 mm
............................. 3,6 kg
.............................. 98 dB (A)
............................ 106 dB (A)
.............................. 19 m/s2
............................. 1,5 m/s2
.............................. 15 m/s2
............................. 1,7 m/s2
FRANÇAIS
Désactiver immédiatement le dispositif en cas de blocage ! Ne
pas réactiver le dispositif avec l'outil bloqué; il y a le risque de
provoquer un contrecoup avec moment de réaction élevé. Établir
et éliminer la cause du blocage de l'outil en prêtant attention aux
consignes de sécurité.
Les causes possibles sont :
• Encastrement dans la pièce à travailler.
• Le dispositif a traversé le matériau à travailler en le cassant.
• Le dispositif électrique a été surchargé.
Ne pas approcher les mais de la partie en mouvement de la
machine.
L’outil d’insertion présente des arêtes vives et peut devenir chaud
pendant son utilisation.
AVERTISSEMENT ! Risque de coupures et de brûlures
- lors de la manipulation des outils d’insertion
- lors de la pose de l’appareil.
Lors de la manipulation des outils d’insertion, portez des gants de
protection.
Ne jamais enlever les copeaux ni les éclats lorsque la machine
est en marche.
Le câble d'alimentation doit toujours se trouver en dehors du
champ d'action de la machine. Toujours maintenir le câble
d'alimentation à l'arrière de la machine.
Lors du perçage dans les murs, les plafonds ou les planchers,
toujours faire attention aux câbles électriques et aux conduites de
gaz et d'eau.
Fixer fermement la pièce en exécution à l'aide d'un dispositif de
serrage. Des pièce en exécution non fermement fixées peuvent
provoquer des dommages et des lésions graves.
Avant tous travaux sur la machine extraire la fiche de la prise de
courant.
Pour eectuer de grands diamètres de perçage, la poignée
supplémentaire doit être montée perpendiculairement à la
poignée principale. Voir aussi les figures se trouvant dans le
chapitre « Ajustement de la poignée ».
UTILISATION CONFORME AUX PRESCRIPTIONS
Le marteau-perforateur est conçu pour un travail universel de
perçage à percussion et de burinage dans la maçonnerie et de
béton, ainsi que pour le perçage du bois, du métal et des
matières plastiques.
Comme déjà indiqué, cette machine n’est conçue que pour être
utilisée conformément aux prescriptions.
DÉCLARATION CE DE CONFORMITÉ
Nous déclarons, en tant que fabricant et sous notre seule
responsabilité, que le produit décrit dans « Données techniques »
est conforme à toutes les dispositions pertinentes des directives
2011/65/UE (RoHS), 2014/30/UE, 2006/42/CE et des documents
normatifs harmonisés suivants :
EN 62841-1:2015+A11:2022
EN IEC 62841-2-6:2019
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Winnenden, 2022-11-20
Alexander Krug
Managing Director
Autorisé à compiler la documentation technique.
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
RISQUES RÉSIDUELS
Même en cas d‘utilisation correcte, il n‘est pas possible d‘exclure
tous les risques résiduels. Lors de l‘utilisation, les risques
suivants pourront être présents et l‘utilisateur devra prêter une
attention particulière en vue de les éviter :
• Blessures causées par les vibrations. Tenir le dispositif à l‘aide
de ses poignées et limiter les temps de travail et d‘exposition.
• L‘exposition au bruit peut causer des dommages auditifs. Porter
une protection auditive et limiter la durée de l‘exposition.
• Lésions oculaires causées par des particules de déchets.
Portez toujours des lunettes de protection, un pantalon long et
des chaussures robustes.
• Inhalation de gaz toxiques.
BRANCHEMENT SECTEUR
Les prises de courant se trouvant à l'extérieur doivent être
équipées de disjoncteurs diérentiel (FI, RCD, PRCD)
conformément aux prescriptions de mise en place de votre
installation électrique. Veuillez en tenir compte lors de l'utilisation
de notre appareil.
Raccorder uniquement à un courant électrique monophasé et
uniquement à la tension secteur indiquée sur la plaque
signalétique. Le raccordement à des prises de courant sans
contact de protection est également possible car la classe de
protection II est donnée.
Ne relier l'appareil à la prise de courant que lorsqu'il est
débranché.
Il s'agit ici d'un appareil pour l'utilisation professionnelle qui peut
dépasser légèrement les valeurs de référence pour les ondes
harmoniques du courant lors du branchement au réseau public de
basse tension. C'est pourquoi vous devriez contacter le cas
échéant votre entreprise compétente en matière
d'approvisionnement en énergie avant de brancher l'appareil au
réseau public de basse tension.
BURINAGE PAR TEMPS FROID
Si le marteau burineur est stocké pendant une longue période ou
à basse température, Le produit de lubrification peut devenir
visqueux et il est possible que le marteau burineur ne burine pas
au départ ou que la performance de burinage soit trop faible. Si
cela se produit :
1. Insérez un burin dans le marteau burineur.
2. Placez le marteau burineur sur un morceau de béton.
3. Appuyez sur l'interrupteur toutes les quelques secondes et
relâchez-le.
Après une période de 15 secondes à 2 minutes, le marteau
burineur commence à buriner normalement. Plus le marteau
burineur est froid, plus il met de temps à chauer.
ENTRETIEN
Tenir toujours propres les orifices de ventilation de la machine.
Attention! Lorsque les balais (charbons) sont usés, il est
recommandé de faire eectuer, outre le changement des balais
(charbons), une inspection dans une station de service
après-vente. Ceci augmente la durée de vie de la machine et
garantit un fonctionnement permanent de la machine.
Si le câble de raccordement au réseau secteur est endommagé,
celui-ci doit être remplacé par un centre de service après-vente,
pour éviter les risques.
N'utiliser que des pièces et accessoires AEG. Pour des pièces
dont l'échange n'est pas décrit, s'adresser de préférence aux
stations de service après-vente AEG (voir brochure Garantie/
Adresses des stations de service après-vente).
Si besoin est, une vue éclatée de l'appareil peut être fournie.
S'adresser, en indiquant bien le numéro porté sur la plaque
signalétique, à votre station de service après-vente (voir liste
jointe) ou directement à Techtronic Industries GmbH,
Max-Eyth-Straße 10, 71364 Winnenden, Germany.
FRANÇAIS
CARACTÉRISTIQUES TECHNIQUES MARTEAU PERFORATEUR
Numéro de série...................................................................................
Puissance nominale de réception........................................................
Puissance utile.....................................................................................
Vitesse de rotation à vide.....................................................................
Vitesse de rotation en charge..............................................................
Perçage à percussionen charge max..................................................
Puissance de frappe individuelle suivant EPTA-Procedure 05/2009 .
Puissance de frappe individuelle (pre 2009) .......................................
ø de perçage dans le béton.................................................................
ø de perçage dans acier ......................................................................
ø de perçage dans bois .......................................................................
Couronne dentée à percussion pour briques et briques silico-calcaires
...
ø du collier de serrage .........................................................................
Poids suivant EPTA-Procedure 01/2014.............................................
Informations sur le bruit
Valeurs de mesure obtenues conformément à la EN 62841.
Les mesures réelles (A) des niveaux acoustiques de l’appareil sont :
Niveau de pression acoustique (Incertitude K=3dB(A)) ......................
Niveau d'intensité acoustique (Incertitude K=3dB(A)).........................
Toujours porter une protection acoustique!
Informations sur les vibrations
Valeurs totales des vibrations (somme vectorielle de trois sens)
établies conformément à EN 62841.
Valeur d’émission vibratoire ah:
Perçage à percussion le béton: valeur d’émission d’oscillations ah
Incertitude K = ..................................................................................
Burinage: valeur d’émission d’oscillations ah ...................................
Incertitude K = ..................................................................................
AVERTISSEMENT! Lire tous les avertissements de
sécurité, les instructions opérationnelles, les illustrations et
les spécifications fournies avec cet outil électrique. La non
observance des instructions mentionnées ci-dessous peut causer
des chocs électriques, des incendies ou de graves blessures.
Conserver tous les avertissements et toutes les instructions
pour pouvoir s‘y reporter ultérieurement.
CONSIGNES DE SÉCURITÉ POUR MARTEAU ROTATIF
Consignes de sécurité à suivre pour tous les types
d‘applications
Portez une protection acoustique. L‘influence du bruit peut
provoquer la surdité.
Utilisez les poignées supplémentaires livrées en même
temps que l‘appareil. La perte de contrôle peut mener à des
blessures.
Tenir l’outil uniquement par les surfaces de préhension
isolantes, pendant les opérations au cours desquelles
l’accessoire coupant peut être en contact avec des
conducteurs cachés ou avec son propre câble. Le contact de
l’accessoire coupant avec un fil « sous tension » peut également
mettre « sous tension » les parties métalliques exposées de l’outil
électrique et provoquer un choc électrique sur l’opérateur.
Consignes de sécurité pour l‘utilisation du marteau
perforateur avec des forets longs
Commencez toujours à percer avec une vitesse faible
lorsque le foret se trouve en contact avec la pièce à usiner. Si
la vitesse est plus élevée, le foret peut se tordre s’il tourne sans
être en contact avec la pièce à usiner, ce qui peut entraîner des
blessures.
Exercez toujours une pression uniquement dans l’orientation
directe du foret. N’appuyez pas trop fort. Les forets peuvent se
tordre et se rompre ou entraîner une perte de contrôle de
l’appareil, ce qui peut entraîner des blessures.
AVIS COMPLÉMENTAIRES DE SÉCURITÉ ET DE TRAVAIL
Portez un équipement de protection individuelle. Portez toujours
des lunettes de protection. Porter un équipement de protection
adapté, tel qu’un masque antipoussière, des chaussures
antidérapantes, un casque de protection ou une protections
auditive, permet de réduire le risque de blessure.
Les poussières qui sont dégagées pendant les travaux sont
souvent nocives pour la santé et ne devraient pas pénétrer dans
le corps. Porter un masque de protection approprié contre les
poussières.
Il est interdit de travailler des matériaux dangereux pour la santé
(par ex. amiante).
AVERTISSEMENT!
Le niveau de vibration et d‘émissions sonores indiqué dans cette fiche de données a été mesuré en respect d‘une méthode standard de
test selon la norme EN 62841 et peut être utilisé pour comparer les outils entre eux. Il peut être utilisé pour évaluation préliminaire de
l‘exposition.
Le niveau vibratoire indiqué représente les applications principales de l’outil électrique. Toutefois, si l’outil électrique est utilisé pour
d’autres applications, avec des outils rapportés qui dièrent ou une maintenance insusante, il se peut que le niveau vibratoire diverge.
Cela peut augmenter nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail.
Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l’appareil
n’est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout
l’intervalle de temps du travail.
Identifier des mesures de sécurité supplémentaires pour protéger l‘opérateur des eets des vibrations et/ou du bruit tels que : l‘entretien
de l‘outil et des accessoires, le maintien au chaud des mains, l‘organisation des processus de travail.
2928
PNEUMATIC 3500 X
.......................... 4323 29 04
...000001-999999
............................ 750 W
............................ 375 W
............................ 970 min-1
............................ 740 min-1
.......................... 4200 min-1
............................. 3,4 J
............................. 3,4 J
.............................. 30 mm
.............................. 16 mm
.............................. 40 mm
.............................. 82 mm
.............................. 43 mm
............................. 3,6 kg
.............................. 98 dB (A)
............................ 106 dB (A)
.............................. 19 m/s2
............................. 1,5 m/s2
.............................. 15 m/s2
............................. 1,7 m/s2
ITALIANO
DATI TECNICI MARTELLI ROTATIVI
Numero di serie ................................................................................
Potenza assorbita nominale .............................................................
Potenza erogata ...............................................................................
Numero di giri a vuoto ......................................................................
Numero di giri a carico, max.............................................................
Percussione a pieno carico, max......................................................
Forza colpo singolo corrispondente alla procedura EPTA 05/2009
Forza colpo singolo (pre 2009).........................................................
ø Foratura in calcestruzzo................................................................
ø Foratura in acciaio.........................................................................
ø Foratura in legno ..........................................................................
Corona a forare nel mattone e nell'arenaria calcarea ......................
ø Collarino di fissaggio .....................................................................
Peso secondo la procedura EPTA 01/2014......................................
Informazioni sulla rumorosità
Valori misurati conformemente alla norma EN 62841.
La misurazione A del livello di pressione acustica dell’utensile è di
solito di:
Livello di rumorosità (Incertezza della misura K=3dB(A)) ................
Potenza della rumorosità (Incertezza della misura K=3dB(A)).........
Utilizzare le protezioni per l’udito!
Informazioni sulla vibrazione
Valori totali delle oscillazioni (somma di vettori in tre direzioni)
misurati conformemente alla norma EN 62841
Valore di emissione dell’oscillazione ah:
Forare in calcestruzzo: valore di emissione oscillazioni ah ...........
Incertezza della misura K = ..........................................................
Scalpellare: valore di emissione oscillazioni ah .............................
Incertezza della misura K = ..........................................................
AVVERTENZA! Leggere tutte le avvertenze di
sicurezza, istruzioni operative, illustrazioni e specifiche
fornite con questo elettroutensile. Il mancato rispetto delle
istruzioni di seguito riportate può causare scosse elettriche,
incendi e/o lesioni gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.
NORME DI SICUREZZA PER MARTELLO PERFORATORE
Istruzioni di sicurezza per tutte le operazioni
Indossare protezioni acustiche adeguate. L‘esposizione
prolungata al rumore senza protezione può causare danni
all‘udito.
Utilizzare l‘utensile con la sua impugnatura supplementare.
La perdita di controllo potrebbe causare danneggiamenti
all‘utilizzatore.
Quando si eseguono lavori in cui vi è pericolo che
l’accessorio impiegato possa arrivare a toccare cavi elettrici
nascosti oppure anche il cavo elettrico della macchina
stessa, tenere l’elettroutensile aerrandolo sempre alle
superfici di impugnatura isolate. Un contatto con un cavo
elettrico mette sotto tensione anche le parti in metallo
dell’elettroutensile e provoca quindi una scossa elettrica.
Istruzioni di sicurezza per l‘uso del trapano a percussione
con punte lunghe
Iniziare sempre con un numero di giri basso e con la punta in
contatto con il pezzo in lavorazione. Lavorando con un numero
di giri superiore, la punta potrebbe piegarsi quando gira senza
contatto con il pezzo in lavorazione e potrebbe causare lesioni.
Esercitare pressione soltanto nella stessa direzione della
punta e non premere troppo. Le punte potrebbero piegarsi e
rompersi o potrebbero causare la perdita di controllo sul
dispositivo, il che a sua volta potrebbe causare lesioni.
ULTERIORI AVVISI DI SICUREZZA E DI LAVORO
Indossare i dispositivi di protezione individuale. Indossare sempre
occhiali di protezione. Indossare i dispositivi di protezione
appropriati, come maschere antipolvere, calzature antiscivolo,
elmetti o protezioni per l‘udito, riduce il rischio di lesioni.
La polvere che si produce durante il lavoro è spesso dannosa per
la salute e non dovrebbe essere aspirata. Portare un´adeguata
mascherina protettiva.
E' vietato lavorare materiali che possono costituire pericoli alla
salute (ad es. amianto).
Spegnere immediatamente il dispositivo in caso di bloccaggio!
Non riaccendere il dispositivo fino a quando l'utensile ad inserto
resta bloccato; esiste il rischio di causare un contraccolpo con
elevato momento di reazione. Rilevare ed eliminare la causa del
AVVERTENZA!
Il/i valore/i di emissione acustica riportato/i in questa scheda informativa sono stati misurati conformemente a un metodo di prova standard
sulla base della norma EN 62841 e possono essere utilizzati per confrontare gli utensili tra loro. Può/possono essere utilizzato/i anche per
una valutazione preliminare dell’esposizione.
Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo elettrico per altri
scopi, con accessori dierenti o con una manutenzione insuciente, il livello di vibrazioni può risultare diverso. E questo può aumentare
decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione.
Ai fini di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l’apparecchio
rimane spento oppure, anche se acceso, non viene eettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni
lungo l’intero periodo di lavorazione.
Identificare le misure di sicurezza supplementari per proteggere l’operatore dagli eetti delle vibrazioni e/o del rumore, ad esempio
eseguendo la manutenzione dell’utensile e degli accessori, mantenendo le mani calde e organizzando gli schemi di lavoro.
FRANÇAIS
SYMBOLES
ATTENTION! AVERTISSEMENT! DANGER!
Avant tous travaux sur la machine extraire la fiche
de la prise de courant.
Veuillez lire avec soin le mode d'emploi avant la
mise en service
Porter des gants de protection!
Accessoires - Ces pièces ne font pas partie de la
livraison. Il s'agit là de compléments
recommandés pour votre machine et énumérés
dans le catalogue des accessoires.
Les déchets d’équipements électriques et
électroniques (DEEE) ne sont pas à éliminer dans
les déchets ménagers.
Les déchets d’équipements électriques et
électroniques doivent être collectés et éliminer
séparément.
Retirez les ampoules des appareils avant de les
jeter. S‘adresser aux autorités locales ou au
détaillant spécialisé en vue de connaître
l‘emplacement des centres de recyclage et des
points de collecte.
Selon les réglementations locales, les détaillants
peuvent être tenus de reprendre gratuitement les
déchets de piles et les déchets d’équipements
électriques et électroniques. Contribuez à réduire
la demande de matières premières en réutilisant
et en recyclant vos déchets d’équipements
électriques et électroniques.
Les déchets d’équipements électriques et
électroniques comportent des matériaux précieux
et recyclables qui peuvent avoir des impacts
négatifs sur l’environnement et sur votre santé
s’ils ne sont pas éliminés de manière écologique.
Avant de mettre au rebut votre ancien appareil,
supprimez les données personnelles qui
pourraient s’y trouver.
Points de collecte sur www.
q
uefairedemesdechets.fr
À DÉPOSER
EN MAGASIN À DÉPOSER
EN DÉCHÈTERIE
OU
FR
Outil électrique en classe de protection II.
Outil électrique équipé d'une protection contre la
fulguration électrique qui ne dépend seulement de
l'isolation de base mais aussi de l'application
d'autres mesures de protection telles qu'une
double isolation ou une isolation augmentée.
La connexion d'un conducteur de protection n'est
pas prédisposée.
n0Vitesse de rotation à vide
VVoltage
Courant alternatif
Marque de conformité européenne
Marque de conformité ukrainienne
Marque de conformité d’Eurasie
30 31
ITALIANO
bloccaggio dell'utensile ad inserto tenendo conto delle indicazioni
di sicurezza.
Le possibili cause sono:
• Incastro nel pezzo in lavorazione
• Il dispositivo ha attraversato il materiale da lavorare rompendolo
• Il dispositivo elettrico è stato sovraccaricato
Non avvicinare le mani alla parte della macchina in movimento.
L’utensile ad inserto ha spigoli vivi e può surriscaldarsi durante
l’uso.
AVVERTENZA! Pericolo di tagli e bruciature
– quando si maneggiano gli utensili ad inserto
– durante il deposito dell‘utensile.
Indossare guanti protettivi quando si maneggiano gli utensili ad
inserto.
Non rimuovere trucioli o schegge mentre l'utensile è in funzione.
Tenere sempre lontano il cavo di collegamento dall'area di lavoro
dell'attrezzo.
Forando pareti, sotti o pavimenti, si faccia attenzione ai cavi
elettrici e alle condutture dell’acqua e del gas.
Fissare in sicurezza il pezzo in lavorazione con un dispositivo di
serraggio. Pezzi in lavorazione che non siano fissati in sicurezza
possono causare gravi lesioni e danni.
Prima di eettuare qualsiasi lavoro sulla macchina togliere la
spina dalla presa di corrente.
Quando si lavora con punte di grande diametro, l'impugnatura
supplementare deve essere ben fissata ad angolo retto con
l'impugnatura principale (vedere figura Sezione "Inserire
l'impugnatura").
UTILIZZO CONFORME
Il martello perforatore è utilizzabile universalmente per forare a
percussione, per scalpellare la pietra e per forare legno e
cemento, metallo e materiali sintetici.
Utilizzare il prodotto solo per l’uso per cui è previsto.
DICHIARAZIONE CE DI CONFORMITÀ
In qualità di produttore dichiariamo sotto la nostra esclusiva
responsabilità che il prodotto descritto nei "Dati tecnici" è
conforme a tutte le disposizioni pertinenti delle direttive 2011/65/
UE (RoHS), 2014/30/UE, 2006/42/CE e dei seguenti documenti
normativi armonizzati:
EN 62841-1:2015+A11:2022
EN IEC 62841-2-6:2019
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Winnenden, 2022-11-20
Alexander Krug
Managing Director
Autorizzato alla preparazione della documentazione tecnica
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
RISCHI RESIDUI
Anche in caso di utilizzo corretto non è possibile escludere tutti i
rischi residui. Durante l‘uso possono esistere i seguenti pericoli e
l‘utilizzatore deve porre particolare attenzione per evitarli:
• Lesioni causate da vibrazioni.Tenere il dispositivo sulle apposite
impugnature e limitare i tempi di lavoro e di esposizione.
• L‘esposizione al rumore può causare danni all‘udito. Indossare
una protezione per l‘udito e limitare la durata dell‘esposizione.
• Lesioni agli occhi causate da particelle di detriti.
Indossare sempre occhiali di protezione, pantaloni lunghi
pesanti e scarpe robuste.
• Inalazione di polveri tossiche.
COLLEGAMENTO ALLA RETE
Gli apparecchi mobili usati all'aperto devono essere collegati
interponendo un interruttore di sicurezza (FI, RCD, PRCD) per
guasti di corrente.
Connettere solo corrente alternata mono fase e solo al sistema di
voltaggio indicato sulla piastra. E' possibile anche connettere la
presa senza un contatto di messa a terra così come prevede lo
schema conforme alla norme di sicurezza di classe II.
Inserire la spina nella presa di corrente solo ad apparecchio
spento
Si tratta di un apparecchio per uso professionale che collegato
alla rete elettrica pubblica a basso voltaggio può superare
leggermente i valori di riferimento per le armoniche di corrente.
Pertanto prima di collegare l’apparecchio alla rete elettrica
pubblica a basso voltaggio contattare eventualmente la
competente impresa erogatrice di energia elettrica.
SCALPELLARE A BASSE TEMPERATURE
Se il martello demolitore viene immagazzinato per un lungo
periodo di tempo o se viene conservato a basse temperature,
la lubrificazione può diventare viscosa e il martello demolitore
potrebbe inizialmente non riuscire a scalpellare o le
prestazioni di demolizione potrebbero essere non
soddisfacenti. In questi casi:
1. inserire uno scalpello nel martello demolitore.
2. posizionare il martello demolitore su un pezzo di cemento
residuo.
3. premere e rilasciare l'interruttore a pulsante ripetutamente
a pochi secondi di intervallo.
Dopo un periodo da 15 secondi a 2 minuti il martello
demolitore inizia a scalpellare normalmente. Più freddo è il
martello demolitore, più tempo sarà necessario per riscaldarlo.
MANUTENZIONE
Tener sempre ben pulite le fessure di ventilazione
dell'apparecchio.
Informacione importante! Nel caso che il carboncino si sia
consumato oltre il limite di sostituzione è necessario portare
l'apparecchio ad un centro di assestenza, onde garantite la
massima adabilità ed ecenza dello stesso.
Se il cavo di allacciamento elettrico è danneggiato, deve essere
immediatamente sostituito dal punto di servizio assistenza,
perché allo scopo serve un utensile speciale.
Utilizzare esclusivamente accessori e pezzi di ricambio AEG.
L'installazione di pezzi di ricambio non specificamente prescritti
dall'AEG va preferibilmente eettuata dal servizio di assistenza
clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica).
In caso di mancanza del disegno esploso, può essere richiesto al
seguente indirizzo: Techtronic Industries GmbH,
Max-Eyth-Straße 10, 71364 Winnenden, Germany.
ITALIANO
SIMBOLI
ATTENZIONE! AVVERTENZA! PERICOLO!
Prima di eettuare qualsiasi lavoro sulla macchina
togliere la spina dalla presa di corrente.
Leggere attentamente le istruzioni per l'uso prima
di mettere in funzione l'elettroutensile.
Indossare guanti protettivi!
Accessorio - Non incluso nella dotazione
standard, disponibile a parte come accessorio.
I rifiuti di apparecchiature elettriche ed elettroniche
non devono essere smaltiti con i rifiuti domestici.
I rifiuti di apparecchiature elettriche ed elettroniche
devono essere raccolti e smaltiti separatamente.
Rimuovere le sorgenti luminose dalle
apparecchiature prima di smaltirle. Chiedere alle
autorità locali o al rivenditore specializzato dove si
trovano i centri di riciclaggio e i punti di raccolta.
A seconda dei regolamenti locali, i rivenditori al
dettaglio possono essere obbligati a ritirare
gratuitamente i rifiuti di apparecchiature elettriche
ed elettroniche.
Aiutate a ridurre il fabbisogno di materie prime
riutilizzando e riciclando i propri rifiuti di
apparecchiature elettriche ed elettroniche.
I rifiuti di apparecchiature elettriche ed elettroniche
contengono materiali preziosi e riciclabili che
possono avere un impatto negativo sull‘ambiente
e sulla vostra salute se non vengono smaltiti in
modo ecologico.
Cancellare tutti i dati personali che potrebbero
essere presenti sul vostro rifiuto di
apparecchiatura prima di procedere allo
smaltimento.
Utensile elettrico di classe di protezione II.
Utensile elettrico sul quale la protezione contro la
folgorazione elettrica non dipende soltanto
dall‘isolamento di base, ma anche
dall‘applicazione di ulteriori misure di protezione,
come il doppio isolamento o l’isolamento
maggiorato.
Non è predisposto il collegamento di un
conduttore di protezione.
n0Numero di giri a vuoto
VVolt
Corrente alternata
Marchio di conformità europeo
Marchio di conformità ucraino
Marchio di conformità euroasiatico
3332
PNEUMATIC 3500 X
.......................... 4323 29 04
...000001-999999
............................ 750 W
............................ 375 W
............................ 970 min-1
............................ 740 min-1
.......................... 4200 min-1
............................. 3,4 J
............................. 3,4 J
.............................. 30 mm
.............................. 16 mm
.............................. 40 mm
.............................. 82 mm
.............................. 43 mm
............................. 3,6 kg
.............................. 98 dB (A)
............................ 106 dB (A)
.............................. 19 m/s2
............................. 1,5 m/s2
.............................. 15 m/s2
............................. 1,7 m/s2
ESPAÑOL
¡En caso de que se bloquee el útil, el aparato se debe
desconectar inmediatamente! No vuelva a conectar el aparato,
mientras el útil esté bloqueado; se podría producir un rechazo
debido a la reacción de retroceso brusca. Averigüe y elimine la
causa del bloqueo del útil, teniendo en cuenta las indicaciones de
seguridad.
Causas posibles para ello pueden ser:
• Atascamiento o bloqueo en la pieza de trabajo
• Rotura del material con el que está trabajando
• Sobrecarga de la herramienta eléctrica
No introduzca las manos en la máquina mientras ésta se
encuentra en funcionamiento.
La herramienta intercambiable tiene bordes afilados y se puede
calentar durante su uso.
¡ADVERTENCIA! Riesgo de cortes y quemaduras
– al manipular las herramientas intercambiables
– al deponer el aparato.
Llevar guantes de protección al manipular las herramientas
intercambiables.
Nunca se debe intentar limpiar el polvo o viruta procedente del
taladrado con la máquina en funcionamiento.
Mantener siempre el cable separado del radio de acción de la
máquina.
Para trabajar en paredes, techo o suelo, tenga cuidado para
evitar los cables eléctricos y tuberías de gas o agua.
Fije la pieza de trabajo con un dispositivo de fijación. Las piezas
de trabajo no fijadas pueden causar lesiones graves y deterioros.
Desconecte siempre el enchufe antes de llevar a cabo cualquier
trabajo en la máquina.
Cuando se trabaje en grandes diámetros, se debe colocar la
empuñadura auxiliar en ángulo recto con respecto a la
empuñadura principal (ver ilustración, sección (girar la
empuñadura")
APLICACIÓN DE ACUERDO A LA FINALIDAD
El martillo electroneumático se puede usar universalmente para
taladrado a percusión y cincelado en piedra y hormigón, así como
para taladrar madera, metal y plástico.
No utilice este producto para ninguna otra aplicación que no sea
su uso normal.
DECLARACIÓN CE DE CONFORMIDAD
Declaramos como fabricante y bajo nuestra responsabilidad que
el producto descrito bajo "Datos técnicos" está en conformidad
con todas las normas relevantes de las directivas 2011/65/UE
(RoHS), 2014/30/UE, 2006/42/CE y con las siguientes normas o
documentos normalizados:
EN 62841-1:2015+A11:2022
EN IEC 62841-2-6:2019
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Winnenden, 2022-11-20
Alexander Krug
Managing Director
Autorizado para la redacción de los documentos técnicos.
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
RIESGOS RESIDUALES
Incluso en caso de un uso correcto, no es posible excluir por
completo la existencia de riesgos residuales. Durante el uso de la
máquina se pueden producir los siguientes riesgos a tener en
cuenta especialmente por el operador de la misma.
• Lesiones provocadas por efecto de la vibración.
Sujete el dispositivo utilizando las empuñaduras previstas para
ello y limite el tiempo de trabajo y de exposición a riesgos.
• La contaminación acústica puede provocar lesiones auditivas.
Lleve una protección auditiva y limite el tiempo de exposición a
riesgos.
• Lesiones oculares producidas por partículas de suciedad.
Lleve siempre gafas protectoras, pantalones resistentes y
largos y calzado resistente.
• Inhalación de polvos tóxicos.
CONEXIÓN ELÉCTRICA
Conecte siempre la máquina a una red protegida por interruptor
diferencial y magnetotérmico (FI, RCD, PRCD), para su seguridad
personal, según normas establecidas para instalaciones
eléctricas de baja tensión.
Conectar solamente a corriente AC monofásica y sólo al voltaje
indicado en la placa de características. También es posible la
conexión a enchufes sin toma a tierra, dado que es conforme a la
Clase de Seguridad II.
Asegurarse que la máquina está desconectada antes de
enchufarla.
Este es un aparato destinado al empleo profesional el cual puede
exeder ligeramente los valores orientativos para armónicas de
corriente al efectuar la conexión del mismo a la red pública de
baja tensión. Aconsejamos por ello ponerse en caso dado en
contacto con la empresa de suministro de energía competente
antes de conectar el aparato.
CINCELADO EN FRÍO
Cuando se almacena el martillo cincelador durante un periodo de
tiempo largo o a bajas temperaturas es posible que el lubricante
se endurezca, por lo que al principio el martillo cincelador no
podrá cincelar o bien el resultado del cincelado será
insatisfactorio. Si esto ocurre:
1. inserte un cincel en el martillo cincelador.
2. coloque el martillo cincelador sobre una pieza sobrante de
hormigón.
3. accione el interruptor disparador cada par de segundos y
suéltelo de nuevo.
Transcurridos entre 15 segundos y 2 minutos, el martillo
cincelador vuelve a cincelar normalmente. Cuanto más frío esté
el martillo cincelador, más durará la fase de calentamiento.
MANTENIMIENTO
Las ranuras de ventilación de la máquina deben estar despejadas
en todo momento.
Cuando el martillo ha gastado las escobillas nunca se deberán
sustituir!: el martillo deberá ser enviado a un servicio técnico
oficial para eectuarle un mantenimiento de servicio. De esta
única manera queda garantizado el perfecto funcionamiento y
duración de la máquina.
Si el cable de conexión a la red estuviera dañado, deberá ser
sustituido en un punto de servicio técnico, para evitar situaciones
de peligro.
Solo se deben utilizar accesorios y piezas de repuestos AEG.
Piezas cuyo recambio no está descrito en las instrucciones de
uso, deben sustituirse en un centro de asistencia técnica AEG
(Consulte el folleto Garantia/Direcciones de Centros de
Asistencia Técnica).
En caso necesario, puede solicitar un despiece de la herramienta.
Por favor indique el número de impreso que hay en la etiqueta y
pida el despiece a la siguiente dirección: Techtronic Industries
GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
ESPAÑOL
DATOS TÉCNICOS MARTILLO ROTATIVO
Número de producción .....................................................................
Potencia de salida nominal...............................................................
Potencia entregada ..........................................................................
Velocidad en vacío ...........................................................................
Velocidades en carga max. ..............................................................
Frecuencia de impactos bajo carga..................................................
Energía por percusión según EPTA-Procedure 05/2009 ................
Energía por percusión (pre 2009).....................................................
Diámetro de taladrado en hormigón.................................................
Diámetro de taladrado en acero.......................................................
Diámetro de taladrado en madera....................................................
Diámetro de broca de corona ligera en mampostería/ ladrillo..........
Diámetro de cuello de amarre ..........................................................
Peso de acuerdo con el procedimiento EPTA 01/2014 ....................
Información sobre ruidos
Determinación de los valores de medición según norma EN 62841.
El nivel de ruido típico del aparato determinado con un filtro A
corresponde a:
Presión acústica (Tolerancia K=3dB(A))...........................................
Resonancia acústica (Tolerancia K=3dB(A))....................................
Usar protectores auditivos!
Informaciones sobre vibraciones
Nivel total de vibraciones (suma vectorial de tres direcciones)
determinado según EN 62841.
Valor de vibraciones generadas ah:
Taladrar en hormigón: valor emisiones de vibración ah ................
Tolerancia K = ..............................................................................
Cincelar: valor emisiones de vibración ah .....................................
Tolerancia K = ..............................................................................
ADVERTENCIA: Lea todas las advertencias de
peligro, instrucciones, ilustraciones y especificaciones
suministradas con esta herramienta eléctrica. En caso de no
atenerse a las instrucciones siguientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.
INSTRUCCIONES DE SEGURIDAD PARA MARTILLO
PERFORADOR
Instrucciones de seguridad para todas las operaciones
¡Utilice protección auditiva! La exposición a niveles de ruido
excesivos puede causar pérdida de audición
¡Utilice las empuñaduras auxiliares suministradas con la
herramienta! La pérdida de control de la herramienta puede
causar accidentes
Únicamente sujete el aparato por las empuñaduras aisladas
al realizar trabajos en los que el útil pueda tocar conductores
eléctricos ocultos o el propio cable del aparato. El contacto
con conductores portadores de tensión puede hacer que las
partes metálicas del aparato le provoquen una descarga eléctrica.
Indicaciones de seguridad para el uso del taladro de
percusión con brocas largas
Comience siempre con una velocidad de giro baja y siempre
que la broca de taladro esté en contacto con la pieza de
trabajo. A velocidades de giro más elevadas, la broca de taladro
se puede doblar cuando esta taladra sin tener contacto con la
pieza de trabajo, lo cual puede provocar lesiones.
Ejerza siempre presión solo si lo hace en línea directa
respecto de la broca de taladro y no apriete demasiado
fuertemente. Las brocas de taladro pueden doblarse y romperse
o provocar la pérdida de control del aparato, lo cual a su vez
puede ocasionar lesiones.
INSTRUCCIONES ADICIONALES DE SEGURIDAD Y
LABORALES
Utilice un equipo de protección personal. Utilice siempre gafas de
seguridad. Se consigue una disminución del riesgo de lesiones
cuando se utiliza el equipo de protección adecuado en cada caso,
como una máscara de protección contra el polvo, calzado de
suela antideslizante, un casco protector o una protección auditiva.
El polvo que se produce durante estos trabajos puede ser nocivo
a la salud; es por ello es aconsejable que no penetre al cuerpo.
Utilice por ello una máscara protectora contra polvo.
No se deben trabajar materiales que conlleven un riesgo para la
salud (por ej. amianto).
ADVERTENCIA!
El nivel de emisión de ruido y vibración indicado en esta hoja informativa se ha medido de acuerdo con una prueba estandarizada que
figura en EN 62841 y se puede usar para comparar una herramienta con otra. Puede ser empleado para una evaluación preliminar de la
exposición.
El nivel vibratorio indicado representa las aplicaciones principales de la herramienta eléctrica. Si, pese a ello, se utiliza la herramienta
eléctrica para otras aplicaciones, con útiles adaptables diferentes o con un mantenimiento insuficiente, el nivel vibratorio puede diferir.
Esto puede incrementar sensiblemente la carga de vibración durante todo el periodo de trabajo.
Para una estimación exacta de la carga de vibración deberían tenerse en cuenta también los tiempos durante los que el aparato está
apagado o, pese a estar en funcionamiento, no está siendo realmente utilizado. Esto puede reducir sustancialmente la carga de vibración
durante todo el periodo de trabajo.
Identifique medidas de seguridad adicionales para proteger al operador de los efectos de la vibración o el ruido, como realizar
mantenimiento de la herramienta y los accesorios, mantener las manos calientes y organizar las pautas de trabajo.
3534
PNEUMATIC 3500 X
.......................... 4323 29 04
...000001-999999
............................ 750 W
............................ 375 W
............................ 970 min-1
............................ 740 min-1
.......................... 4200 min-1
............................. 3,4 J
............................. 3,4 J
.............................. 30 mm
.............................. 16 mm
.............................. 40 mm
.............................. 82 mm
.............................. 43 mm
............................. 3,6 kg
.............................. 98 dB (A)
............................ 106 dB (A)
.............................. 19 m/s2
............................. 1,5 m/s2
.............................. 15 m/s2
............................. 1,7 m/s2
PORTUGUES
CARACTERÍSTICAS TÉCNICAS MARTELO ROTATIVO
Número de produção........................................................................
Potência absorvida nominal .............................................................
Potência de saída.............................................................................
Nº de rotações em vazio ..................................................................
Velocidade de rotação máxima em carga max.................................
Frequência de percussão em carga.................................................
Força de impacto individual conforme EPTA-Procedure 05/2009 ...
Força de impacto individual (pre 2009) ............................................
ø de furo em betão ...........................................................................
ø de furo em aço ..............................................................................
ø de furo em madeira .......................................................................
Coroas dentadas em tijolo e calcário ...............................................
ø da gola de aperto ..........................................................................
Peso nos termos do procedimento-EPTA 01/2014...........................
Informações sobre ruído
Valores de medida de acordo com EN 62841.
O nível de ruído avaliado A do aparelho é tipicamente:
Nível da pressão de ruído (Incertez K=3dB(A)) ...............................
Nível da poténcia de ruído (Incertez K=3dB(A))...............................
Use protectores auriculares!
Informações sobre vibração
Valores totais de vibração (soma dos vectores das três direcções)
determinadas conforme EN 62841.
Valor de emissão de vibração ah:
Furar em betão: Valor de emissão da vibração ah ........................
Incerteza K = ................................................................................
Trabalho de ponteira: Valor de emissão da vibração ah ...............
Incerteza K = ................................................................................
ADVERTÊNCIA Devem ser lidas todas as
advertências de segurança, instruções, ilustrações e
especificações fornecidas com esta ferramenta elétrica. O
desrespeito das advertências e instruções apresentadas abaixo
pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura
referência.
INSTRUÇÕES DE SEGURANÇA PARA MARTELO
Instruções de segurança para todas as operações
Sempre use a protecção dos ouvidos. A influência de ruídos
pode causar surdez.
Sempre use os punhos adicionais fornecidos com o
aparelho. A perda de controlo pode causar feridas.
Ao executar trabalhos durante os quais possam ser
atingidos cabos eléctricos ou o próprio cabo de rede, deverá
sempre segurar a ferramenta eléctrica pelas superfícies
isoladas do punho. O contacto com um cabo sob tensão pode
colocar peças de metal da ferramenta eléctrica sob tensão e levar
a um choque eléctrico.
Instruções de segurança para a utilização da broca de
martelo com brocas compridas
Sempre comece com uma velocidade baixa e com a broca
em contato direto com a peça. Com velocidades mais altas a
broca pode deformar-se ao girar sem contato com a peça e isso
pode causar feridas.
Sempre só exerça pressão em direção direta à broca e não
aperte demais. As brocas podem deformar-se e quebrar ou isso
pode causar uma perda do controlo sobre o aparelho, o que
também pode causar feridas.
INSTRUÇÕES DE SEGURANÇA E TRABALHO
SUPLEMENTARES
Use o equipamento de proteção pessoal. Use sempre óculos de
proteção. A utilização do equipamento de proteção adequado, por
exemplo, uma máscara de proteção contra pó, calçados
antiderrapantes, capacete ou proteção auditiva, reduz o risco de
ferir-se.
O pó que resulta ao trabalhar pode ser nocivo para a saúde, por
isso não devendo penetrar no corpo. Use uma máscara de
protecção contra pó apropriada.
Não devem ser procesados materiais que representem um perigo
para a saúde (p. ex. asbesto).
Desligue o aparelho imediatamente, quando a ferramenta de
inserção bloquear! Não ligue o aparelho novamente durante o
ATENÇÃO!
O nível de emissão de ruído e vibração fornecido nesta ficha de informações foi medido de acordo com um teste padronizado que se
encontra na norma EN 62841, podendo ser utilizado para fazer comparações entre ferramentas. Pode ser utilizado para fazer uma
avaliação preliminar da exposição.
O nível vibratório indicado representa as principais aplicações da ferramenta eléctrica. Se, no entanto, a ferramenta eléctrica for utilizada
para outras aplicações, com outras ferramentas adaptadas ou uma manutenção insuficiente, o nível vibratório poderá divergir. Isto pode
aumentar consideravelmente o esforço vibratório ao longo de todo o período do trabalho.
Para uma avaliação exacta do esforço vibratório devem também ser considerados os tempos durante os quais o aparelho está desligado
ou está a funcionar, mas não está efectivamente a ser utilizado. Isto pode reduzir consideravelmente o esforço vibratório ao longo de todo
o período do trabalho.
Identifique medidas de segurança adicionais para proteger o operador contra os efeitos da vibração e/ou ruído, tais como: fazer a
manutenção da ferramenta e dos acessórios, manter as mãos quentes, organizar padrões de trabalho.
SÍMBOLOS
¡ATENCIÓN! ¡ADVERTENCIA! ¡PELIGRO!
Desconecte siempre el enchufe antes de llevar a
cabo cualquier trabajo en la máquina.
Lea las instrucciones detenidamente antes de
conectar la herramienta
Usar guantes protectores
Accessorio - No incluido en el equipo estándar,
disponible en la gama de accesorios.
Los residuos de aparatos eléctricos y electrónicos
no se deben desechar junto con la basura
doméstica.
Los residuos de aparatos eléctricos y electrónicos
se deben recoger y desechar por separado.
Retire las fuentes de iluminación de los aparatos
antes de desecharlos. Infórmese en las autoridades
locales o en su distribuidor especializado sobre los
centros de reciclaje y los puntos de recogida.
Dependiendo de las disposiciones locales al
respecto, los distribuidores minoristas pueden estar
obligados a aceptar de forma gratuita la devolución
de residuos de aparatos eléctricos y electrónicos.
Contribuya mediante la reutilización y el reciclaje de
sus residuos de aparatos eléctricos y electrónicos a
reducir la demanda de materias primas.
Los residuos de aparatos eléctricos y electrónicos
contienen valiosos materiales reutilizables que
pueden tener efectos negativos para el medio
ambiente y su salud si no son desechados de forma
respetuosa con el medio ambiente.
Antes de desecharlos, elimine los datos personales
que podría haber en los residuos de sus aparatos.
Herramienta eléctrica de la clase de protección II.
Herramientas eléctricas, en las que la protección
contra un choque eléctrico no depende solamente
del aislamiento básico sino también de la
aplicación de medidas adicionales de protección,
como doble aislamiento o aislamiento reforzado.
No existe dispositivo para la conexión de un
conductor protector.
n0Velocidad en vacío
VTensión
Corriente CA
Marcado de conformidad europeo
Marcado de conformidad ucraniano
Marcado de conformidad euroasiático
ESPAÑOL
36 37
PORTUGUES
bloqueio da ferramenta de inserção, pois isso pode levar a um
recuo repentino com uma alta força reactiva. Verifique e elimine a
causa do bloqueio da ferramenta de inserção, observando as
instruções de segurança.
Causas possíveis podem ser:
• Emperramento na peça a trabalhar
• Material a processar rompido
• Sobrecarga da ferramenta eléctrica
Não toque na máquina em operação.
A ferramenta tem arestas afiadas e pode ficar quente durante a
utilização.
ADVERTÊNCIA! Perigo de corte e queimadura
– no manejo das ferramentas
– ao depositar o dispositivo.
Use luvas de proteção no manejo das ferramentas.
Não remover aparas ou lascas enquanto a máquina trabalha.
Manter sempre o cabo de ligação fora da zona de acção da
máquina.
Ao trabalhar em paredes, tectos e soalhos prestar atenção a que
não sejam atingidos cabos eléctricos e canalizações de gás e
água.
Fixe a peça a trabalhar com um dispositivo de fixação. Peças a
trabalhar não fixadas podem levar a feridas graves e danos
sérios.
Antes de efectuar qualquer intervenção na máquina, tirar a ficha
da tomada.
No caso de grandes diâmetros de furo, o punho adicional tem
que ser fixado perpendicularmente ao punho principal. Ver
também na parte de imagens, secção "Rodar punho").
UTILIZAÇÃO AUTORIZADA
O martelo electro-pneumático tem aplicação universal para
trabalhos de furar com percussão e trabalhos de ponteira em
pedra e betão, trabalhos com ponteira em pedra furar madeira,
metais e plásticos.
Não use este produto de outra maneira sem ser a normal para o
qual foi concebido.
DECLARAÇÃO CE DE CONFORMIDADE
Como fabricante, declaramos sob responsabilidade exclusiva,
que o produto descrito sob "Dados Técnicos" corresponde com
todas as disposições relevantes das diretivas 2011/65/UE
(RoHS), 2014/30UE, 2006/42/CE e dos seguintes documentos
normativos harmonizados:
EN 62841-1:2015+A11:2022
EN IEC 62841-2-6:2019
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Winnenden, 2022-11-20
Alexander Krug
Managing Director
Autorizado a reunir a documentação técnica.
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
RISCOS RESIDUAIS
Mesmo em caso de utilização correta não é possível excluir todos
os riscos residuais. Na utilização da máquina podem ser
causados os seguintes perigos que o utilizador deve observar:
• Feridas causadas pela vibração.
Segure o aparelho nos punhos previstos e limite o tempo de
trabalho e exposição.
• Os ruídos podem levar à perda de audição.
Use um protetor auricular e limite o período de exposição.
• Feridas dos olhos causadas por partículas de sujeira.
Use sempre óculos de proteção, calças compridas robustas e
sapatos robustos.
• Inalação de pós tóxicos.
LIGAÇÃO À REDE
Aparelhos não estacionários, utilizados ao ar livre, devem ser
protegidos por um disjuntor de corrente de defeito
(FI,RCD,PRCD).
Só conectar à corrente alternada monofásica e só à tensão de
rede indicada na placa de potência. A conexão às tomadas de
rede sem contacto de segurana também é possível, pois trata-se
duma construção da classe de protecção II.
Ao ligar o aspirador à rede, o interruptor deve encontrar-se na
posição de desligado.
Este aparelho destina-se à utilização profissional e pode exceder
um pouco os valores de orientação para ondas de corrente
superiores na conexão à rede pública de baixa tensão. Por isso,
eventualmente contacte a sua empresa de abastecimento de
energia eléctrica competente antes de conectar o aparelho à rede
pública de baixa tensão
TRABALHAR NO FRIO
Se a máquina for armazenada por um período prolongado ou
com temperaturas baixas, a lubrificação pode ficar viscosa e é
possível que a máquina não funcione no início ou que o
desempenho seja muito fraco. Se isso acontecer:
1. Coloque uma broca ou um cinzel na máquina.
2. Coloque a máquina sobre uma peça residual de betão.
3. Prima e solte o botão interruptor em intervalos de poucos
segundos.
Depois de 15 segundos a 2 minutos a máquina começa a
martelar normalmente. Quanto mais frio a máquina estiver, tanto
mais tempo durará o aquecimento.
MANUTENÇÃO
Manter desobstruidos os rasgos de ventilação na carcaça da
máquina.
Se as escovas de carvão estão gastas, adicionalmente á
mudança das mesmas e ferramenta deve ser submetida a
assistência. Isto irá assegurar longo tempo de vida útil bem como
constante prontidão da máquina para o trabalho.
Se o cabo de alimentação eléctrica estiver danificado, este
deverá ser substituído junto de um serviço de assistência ao
cliente dado, que será necessário utilizar ferramentas especiais.
Utilizar unicamente acessórios e peças sobressalentes da AEG.
Sempre que a substituição de um componente não tenha sido
descrita nas instruções, será de toda a conveniência mandar
executar esse trabalho a um Serviço de Assistência AEG (veja o
folheto Garantia/Endereços de Serviços de Assistência).
A pedido e mediante indicação da referência que consta da
chapa de características da máquina, pode requerer-se um
desenho explosivo da ferramenta eléctrica a: Techtronic
Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden,
Germany.
PORTUGUES
SYMBOLE
ATENÇÃO! PERIGO!
Antes de efectuar qualquer intervenção na
máquina, tirar a ficha da tomada.
Leia atentamente o manual de instruções antes
de colocar a máquina em funcionamento.
Use luvas de protecção!
Acessório - Não incluído no eqipamento normal,
disponível como acessório.
Resíduos de equipamentos elétricos e eletrónicos
(EEE) não devem ser descartados com o lixo
doméstico.
EEE devem ser recolhidos e descartados
separadamente.
Remova as luzes antes de descartar os
equipamentos. Informe-se sobre os centros de
reciclagem e os postos de coleta nas autoridades
locais ou no seu vendedor autorizado.
Dependendo dos regulamentos locais, os
retalhistas podem ser obrigados a retomar
gratuitamente os resíduos de equipamentos
elétricos e eletrónicos.
Contribua a reduzir as necessidades de
matérias-primas, reutilizando e reciclando os seus
resíduos de equipamentos elétricos e eletrónicos.
Resíduos de equipamentos elétricos e eletrónicos
contém materiais valiosos e reutilizáveis que
podem ter efeitos negativos para o meio ambiente
e a sua saúde se não forem descartados
ecologicamente.
Apague eventuais dados pessoais existentes no
seu resíduo de equipamento antes de descartá-lo.
Ferramenta eléctrica da classe de protecção II.
Ferramenta eléctrica, na qual a protecção contra
choque eléctrico não só depende do isolamento
básico, mas também da aplicação de medidas de
protecção suplementares, como isolamento duplo
ou reforçado.
Não há um dispositivo para a conexão dum
condutor de protecção.
n0Velocidade em vazio
VTensão
Corrente alternada
Marca de Conformidade Europeia
Marca de Conformidade Ucraniana
Marca de Conformidade Eurasiática
3938
PNEUMATIC 3500 X
.......................... 4323 29 04
...000001-999999
............................ 750 W
............................ 375 W
............................ 970 min-1
............................ 740 min-1
.......................... 4200 min-1
............................. 3,4 J
............................. 3,4 J
.............................. 30 mm
.............................. 16 mm
.............................. 40 mm
.............................. 82 mm
.............................. 43 mm
............................. 3,6 kg
.............................. 98 dB (A)
............................ 106 dB (A)
.............................. 19 m/s2
............................. 1,5 m/s2
.............................. 15 m/s2
............................. 1,7 m/s2
NEDERLANDS
geblokkeerd is; dit zou een terugslag met een hoog
reactiemoment kunnen veroorzaken. Achterhaal en verhelp de
oorzaak voor de blokkering van het gereedschap met
inachtneming van de veiligheidsinstructies.
Mogelijke oorzaken voor de blokkering:
• kantelen in het te bewerken werkstuk
• doorbreken van het te bewerken materiaal
• overbelasting van het elektrische gereedschap
Grijp niet in de lopende machine.
Het inzetgereedschap heeft scherpe randen en kan tijdens het
gebruik heet worden.
WAARSCHUWING! Gevaar voor snij- en brandwonden
– tijdens het gebruik van het inzetgereedschap
– bij het neerleggen van het apparaat.
Draag veiligheidshandschoenen bij het hanteren met de
inzetgereedschappen.
Spanen of splinters mogen bij draaiende machine niet worden
verwijderd.
Snoer altijd buiten werkbereik van de machine houden.
Bij het werken in wanden, plafonds of vloeren oppassen voor
elektriciteitsdraden, gas- of waterleidingen.
Borg uw werkstuk met behulp van een spaninrichting. Niet
geborgde werkstukken kunnen ernstig letsel en grote schade
veroorzaken.
Voor alle werkzaamheden aan de machine de stekker uit de
kontaktdoos trekken.
Bij werken met grote boordiameters dient de extra handgreep in
een rechte hoek met de hoofdhandgreep te worden bevestigd
(see tevens illustraties, sectie "Handgreep verdraaien").
VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM
De boorhamer is universeel inzetbaar voor hamerboren en
beitelen in steen en beton en voor boren in hout, metaal en
kunststof.
Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals
aangegeven.
EG-VERKLARING VAN OVEREENSTEMMING
Wij als fabrikant verklaren in uitsluitende verantwoording dat het
onder 'Technische gegevens' beschreven product overeenstemt
met alle relevante voorschriften van de richtlijnen 2011/65/EU
(RoHS), 2014/30/EU, 2006/42/EG en de volgende
geharmoniseerde normatieve documenten:
EN 62841-1:2015+A11:2022
EN IEC 62841-2-6:2019
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Winnenden, 2022-11-20
Alexander Krug
Managing Director
Gemachtigd voor samenstelling van de technische documenten
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
RESTRISICO‘S
Ook als de machine volgens de voorschriften gebruikt wordt,
kunnen niet alle risico‘s worden uitgesloten. Let bij het gebruik op
de volgende gevaren:
• Door vibraties veroorzaakt letsel.
Houd de machine vast aan de daarvoor bedoelde grepen en
beperk de tijd die u met de machine werkt en waarin u aan de
vibraties wordt blootgesteld.
• Lawaai kan leiden tot gehoorschade.
Draag een gehoorbescherming en beperk de tijd waarin u aan
het lawaai wordt blootgesteld.
• Door vuildeeltjes veroorzaakt oogletsel.
Draag altijd een veiligheidsbril, een stevige lange broek en vast
schoeisel.
• Inademen van toxische stoen.
NETAANSLUITING
Verplaatsbaar gereedschap moet bij het gebruik buiten aan een
aardlekschakelaar (FI,RCD,PRCD) aangesloten worden.
Uitsluitend op éénfase-wisselstroom en uitsluitend op de op het
typeplaatje aangegeven netspanning aansluiten. Aansluiting is
ook mogelijk op een stekerdoos zonder aardcontact mogelijk,
omdat het is ontwerpen volgens veiligheidsklasse II.
Machine alleen uitgeschakeld aan de stekkerdoos aansluiten.
Dit is een apparaat voor professioneel gebruik, hetgeen de
richtwaarden voor harmonischen bij de aansluiting op het
openbare laagspanningsnet minimaal kan overschrijden. Neem
daarom vóór de aansluiting van het apparaat op het openbare
laagspanningsnet eventueel contact op met het voor u
verantwoordelijke nutsbedrijf.
BEITELEN BIJ KOU
Als de beitelhamer gedurende een langere periode of bij lage
temperaturen wordt opgeslagen, kan de smering taai worden. Het
kan zijn dat de beitelhamer dan in het begin niet beitelt of dat het
vermogen te gering is. Als dat gebeurt:
1. plaats een beitel in de beitelhamer.
2. plaats de beitelhamer op een rest beton.
3. druk om de paar seconden op de drukschakelaar en laat hem
weer los.
Na 15 seconden tot 2 minuten beitelt de beitelhamer weer
normaal. Hoe kouder de beitelhamer is, hoe langer het duurt
voordat hij op temperatuur is.
ONDERHOUD
Altijd de luchtspleten van de machine schoonhouden.
Belangrijke tip! Versleten koolborstels tijdig door een service-
werkplaats laten vervangen. Dit verhoogt de levensduur van de
machine en garandeert dat de machine altijd direkt klaar is voor
gebruik.
Wanneer de netkabel beschadigd is, moet deze door een
klantenservice worden vervangen, omdat daarvoor speciaal
gereedschap vereist is.
Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen
welke niet vermeld worden, kunnen het beste door de AEG
servicedienst verwisseld worden (zie Serviceadressen).
Onder vermelding van het nummer op het machineplaatje is
desgewenst een doorsnedetekening van de machine verkrijgbaar
bij: Techtronic Industries GmbH, Max-Eyth-Straße 10,
71364 Winnenden, Germany.
NEDERLANDS
TECHNISCHE GEGEVENS BOORHAMER
Productienummer .............................................................................
Nominaal afgegeven vermogen........................................................
Afgegeven vermogen .......................................................................
Onbelast toerental ............................................................................
Belast toerental.................................................................................
Aantal slagen belast max. ................................................................
Slagkracht overeenkomstig EPTA-Procedure 05/2009 ...................
Slagkracht (pre 2009).......................................................................
Boor-ø in beton.................................................................................
Boor-ø in staal ..................................................................................
Boor-ø in hout...................................................................................
Slagboorkroon voor tegel en kalkzandsteen ....................................
Spanhals-ø .......................................................................................
Gewicht volgens de EPTA-procedure 01/2014.................................
Informatie over geluid
Meetwaarden vastgesteld volgens EN 62841.
Het kenmerkende A-gewogen geluidsniveau van de machine
bedraagt:
Geluidsdrukniveau (Onzekerheid K=3dB(A)) ...................................
Geluidsvermogenniveau (Onzekerheid K=3dB(A)) ..........................
Draag oorbeschermers!
Informatie over trillingen
Totale trillingswaarden (vectorsom van drie richtingen) bepaald
volgens EN 62841.
Trillingsemissiewaarde ah:
Hamerboren in beton: trillingsemissiewaarde ah ...........................
Onzekerheid K = ..........................................................................
Hakken: trillingsemissiewaarde ah ................................................
Onzekerheid K = ..........................................................................
WAARSCHUWING! Lees alle
veiligheidswaarschuwingen, voorschriften, afbeeldingen en
specificaties voor dit elektrische gereedschap. Als de
onderstaande waarschuwingen niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor
toekomstig gebruik.
VEILIGHEIDSINSTRUCTIES VOOR BOORHAMER
Veiligheidsinstructies voor alle bewerkingen
Draag oorbeschermers. Blootstelling aan geluid kan het gehoor
beschadigen.
Gebruik de bij de machine geleverde zijhandgreep. Verlies
aan controle kan tot persoonlijk letsel leiden.
Houd het elektrische gereedschap alleen vast aan de
geïsoleerde greepvlakken als u werkzaamheden uitvoert
waarbij het inzetgereedschap verborgen stroomleidingen of
de eigen netkabel kan raken. Contact met een onder spanning
staande leiding zet ook de metalen delen van het elektrische
gereedschap onder spanning en leidt tot een elektrische schok.
Veiligheidsinstructies voor het gebruik van de boorhamer
met lange boren
Start het apparaat altijd met een lager toerental en alleen als
de boor contact maakt met het werkstuk. Bij hogere
toerentallen kan de boor verbuigen als hij draait zonder contact te
maken met het werkstuk, hetgeen kan leiden tot persoonlijk letsel.
Oefen alleen in een directe lijn druk uit op de boor en druk
niet te hard tijdens het boren. Door te hoge druk kunnen boren
verbuigen en breken of kunt u de controle over het apparaat
verliezen, hetgeen wederom kan leiden tot persoonlijk letsel.
VERDERE VEILIGHEIDS- EN WERKINSTRUCTIES
Draag persoonlijke veiligheidsuitrusting. Draag altijd een
veiligheidsbril. Door het dragen van een geschikte
veiligheidsuitrusting zoals een stofmasker, slipvast schoeisel, een
veiligheidshelm of gehoorbescherming, vermindert u het risico
voor letsel.
Het gedurende het werken vrijkomende stof is doorgaans
schadelijk
voor de gezondheid en mag niet met het lichaam in aanraking
komen. Draag derhalve een geschikt stofbescermingsmasker.
Het is niet toegestaan, materialen te bewerken waarvan een
gezondheidsgevaar uitgaat (bijv. asbest).
Schakel het apparaat onmiddellijk uit als het gereedschap
blokkeert! Schakel het apparaat niet in zolang het gereedschap
WAARSCHUWING!
De in dit informatieblad vermelde trillings- en geluidsniveaus zijn gemeten in overeenstemming met een standaard testmethode conform
EN 62841 en kunnen worden gebruikt om gereedschap met elkaar te vergelijken. Deze kunnen ook worden gebruikt voor het vooraf
evalueren van de blootstelling.
De aangegeven trillingsdruk geldt voor de meest gebruikelijke toepassingen van het elektrische apparaat. Wanneer het elektrische
gereedschap echter voor andere doeleinden, met andere dan de voorgeschreven hulpstukken gebruikt of niet naar behoren onderhouden
wordt, kan de trillingsdruk afwijken. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verhogen.
Voor een nauwkeurige inschatting van de trillingsdruk moeten ook de tijden in aanmerking worden genomen dat het apparaat
uitgeschakeld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de trillingsdruk over de hele werkperiode
aanzienlijk verminderen.
Bepaal extra veiligheidsmaatregelen ter bescherming van de gebruiker tegen de gevolgen van trillingen en/of geluid, bijvoorbeeld:
onderhoud van het gereedschap en hulpstukken, warmhouden van de handen, organisatie van de werkprocessen.
Other manuals for PNEUMATIC 3500 X
1
Table of contents
Languages:
Other AEG Drill manuals
Popular Drill manuals by other brands
Parkside
Parkside PABS 18 A1 - ANNEXE 2 manual
Graphite
Graphite 58G791 instruction manual
Metabo HPT
Metabo HPT DS 18DFX Safety instructions and instruction manual
Hitachi
Hitachi DS 12DVF3 Safety instructions and instruction manual
SteelMax
SteelMax D1 AUTO Operator's manual
EINHELL
EINHELL 42.571.33 Original operating instructions
