AEG SBE 630 R User manual
SBE 500 R, SBE 550 R, SBE 570 R, SBE 600 R,
SBE 630 R, SB2-550, SB2-570, SB2-630
www.aeg-pt.com
Instructions for use
Gebrauchsanleitung
Instruction d’utilisation
Istruzioni d’uso
Instrucciones de uso
Instruções de serviço
Gebruiksaanwijzing
Brugsanvisning
Bruksanvisning
Käyttöohje
Ïäçãßåò ÷ñÞóåùò
Kullanım kılavuzu
Návod k používání
Návod na používanie
Instrukcja obsługi
Kezelési útmutató
Navodilo za uporabo
Upute o upotrebi
Lietošanas pamācība
Naudojimo instrukcija
Kasutamisjuhend
Èíñòðóêöèÿ ïî èñïîëüçîâàíèþ
Óïúòâàíå çà åêñïëîàòàöèÿ
使用指南
44
ENGLISH
FRANÇAIS
ITALIANO
PORTUGUES
NEDERLANDS
DANSK
SVENSKA
SUOMI
TÜRKÇE
DEUTSCH
NORSK
POLSKI
MAGYAR
ČESKY
SLOVENSKY
HRVATSKI
LATVISKI
LIETUVIŠKAI
EESTI
ÐÓÑÑÊÈÉ
ÁÚËÃÀÐÑÊÈ
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
中文
ESPAÑOL
ÅËËÇÉÊÁ
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole Bitte lesen und
aufbewahren!
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Declaration CE de Conformité, Branchement secteur, Entretien, Symboles Prière de lire et de
conserver!
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità
CE, Collegamento alla rete, Manutenzione, Simboli Si prega di leggere le
istruzioni e di conservarle!
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la finalidad,
Declaracion de Conformidad CE, Conexión eléctrica, Mantenimiento, Símbolos Lea y conserve estas
instrucciones por favor!
Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole Por favor leia e conserve em
seu poder!
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen Lees en let goed op
deze adviezen!
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,
CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler Vær venlig at læse og
opbevare!
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna, CE-
Försäkran, Nätanslutning, Skötsel, Symboler Var god läs och tag tillvara
dessa instruktioner!
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit Lue ja säilytö!
Technical Data,Safety Instructions, Specified Conditions of Use,
EC-Declaration of Conformity, Mains connection, Maintenance, Symbols Please read and save
these instructions!
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler Vennligst les og
oppbevar!
Ôå÷íéêá óôïé÷åéá, Åéäéêåó õðïäåéîåéó áóöáëåéáó, ×ñçóç óõìöùíá ìå ôï óêïðï ðñïïñéóìïõ,
Äçëùóç ðéóôïôçôáó åê, Óõíäåóç óôï çëåêôñéêï äéêôõï, Óõíôçñçóç,
Óõìâïëá
Ðáñáêáëþ äéáâÜóôå
ôéò êáé öõëÜîôå ôéò!
Technická data , Speciální bezpečnostní upozornění, Oblast využití,
Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly Po přečtení uschovejte
Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne z
przeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok Olvassa el és
őrizze meg
Prosimy o uważne przeczytanie i przestrzeganie
zaleceń zamie szczonych w tej instrukcji.
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice, Şebeke
bağlantisi, Bakim, Semboller Lütfen okuyun ve
saklayın
Technické údaje, Špeciálne bezpečnostné pokyny, Použitie podľa predpisov,
CE-Vyhlásenie konformity, Sieťová prípojka, Údrzba, Symboly Prosím prečítať a
uschovať!
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli Molimo pročitati i
sačuvati
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli Pielikums lietošanas
pamācībai
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirtį,
CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai Prašome perskaityti ir
neišmesti!
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Võrku ühendamine, Hooldus, Sümbolid Palun lugege läbi ja hoidke
alal!
Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè,
Èñïîëüçî- âàíèå, Ïîäêëþ÷åíèå ê ýëåêòðîñåòè, Îáñëóæèâàíèå, Ñèìâîëû
Ïîæàëóéñòà, ïðî÷òèòå è ñîõðàíèòå
íàñòîÿùóþ! èíñòðóêöèþ
Òåõíè÷åñêè äàííè, Ñïåöèàëíè óêàçàíèÿ çà áåçîïàñíîñò, Èçïîëçâàíå ïî ïðåäíàçíà÷åíèå,
ÑÅ-Äåêëàðàöèÿ çà ñúîòâåòñòâèå, Ñâúðçâàíå êúì ìðåæàòà, Ïîääðúæêà, Ñèìâîëè
Ìîëÿ ïðî÷åòåòå è
çàïàçåòå!
技术数据, 特殊安全指示, 正确地使用机器, 欧洲安全规定说明, 电源插头, 维
修, 符号 请详细阅读并妥善保存！
SLOVENŜĈINA
33
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje,Simboli Prosimo preberite in
shranite!
34
35
36
37
38
39
40

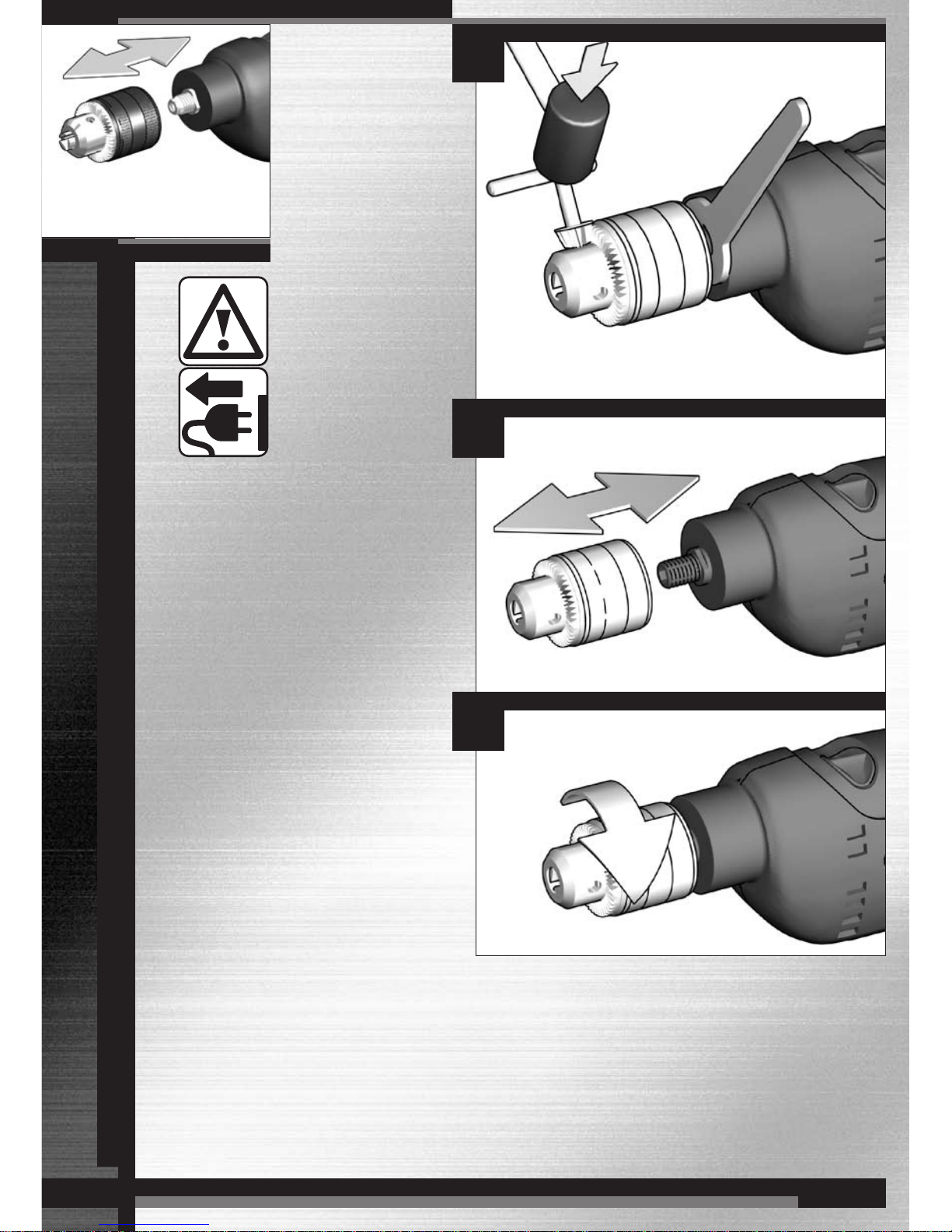

5
SBE 570 R
SBE 600 R
SBE 630 R
SBE 570 R, SBE 600 R SBE 630 R
2
1
3
6
SBE 500 R
SBE 550 R
SB2-550
SB2-570
SB2-630
SBE 500 R, SBE 550 R, SB2-550, SB2-570, SB2-630
2
1
3
7
A
B
1
2
B<A
3
SBE 570 R
SBE 600 R
SBE 630 R
SBE 570 R, SBE 600 R SBE 630 R
8
1
2
1
2
c
l
a
c
k
c
l
i
c
k
c
l
i
c
k
c
l
i
c
k

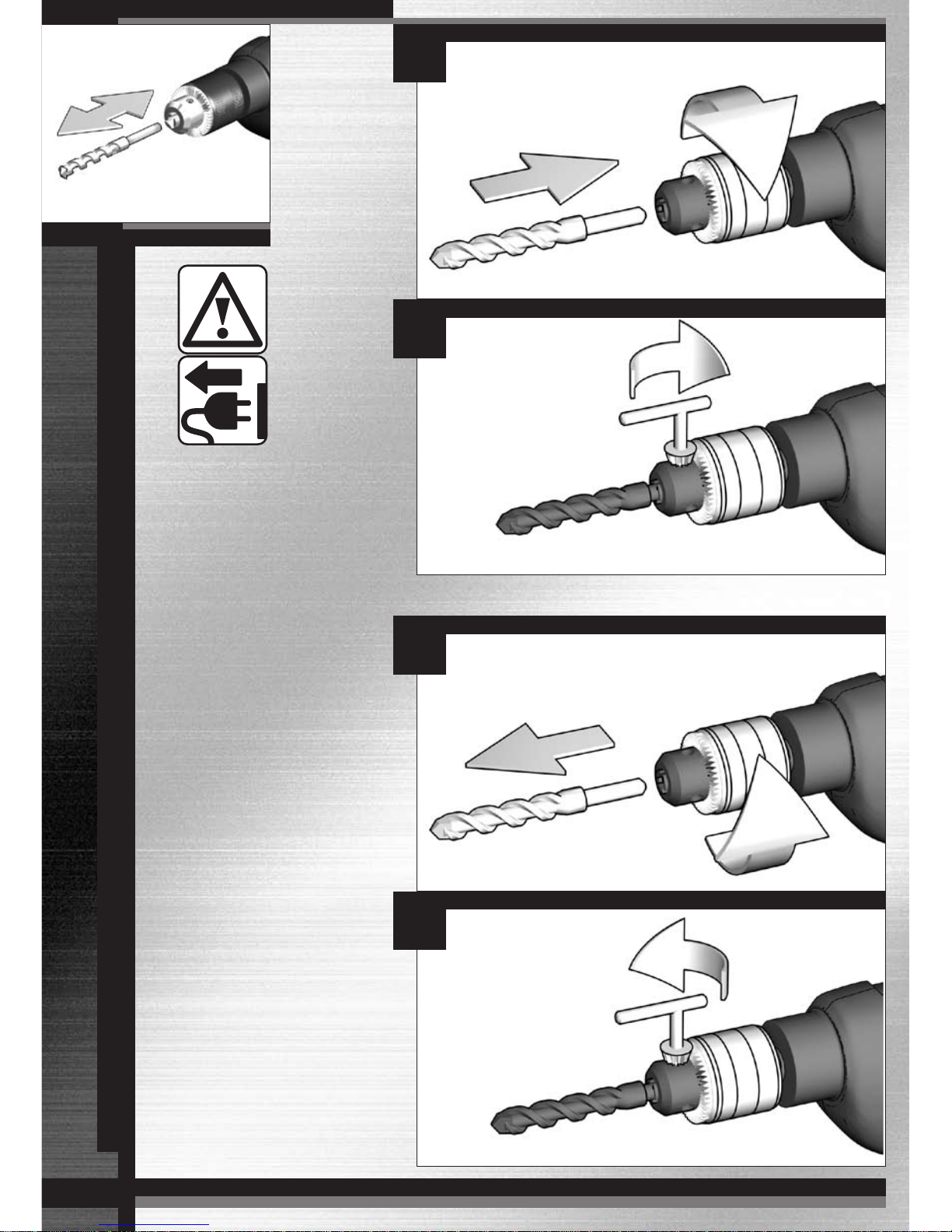

SBE 570 R
SBE 600 R
SBE 630 R
SBE 570 R, SBE 600 R SBE 630 R
9
1
2
1
2
SBE 500 R
SBE 550 R
SB2-550
SB2-570
SB2-630
SBE 500 R, SBE 550 R, SB2-550, SB2-570, SB2-630
10
1
2
3
2
1
11
1
3
2
4
12

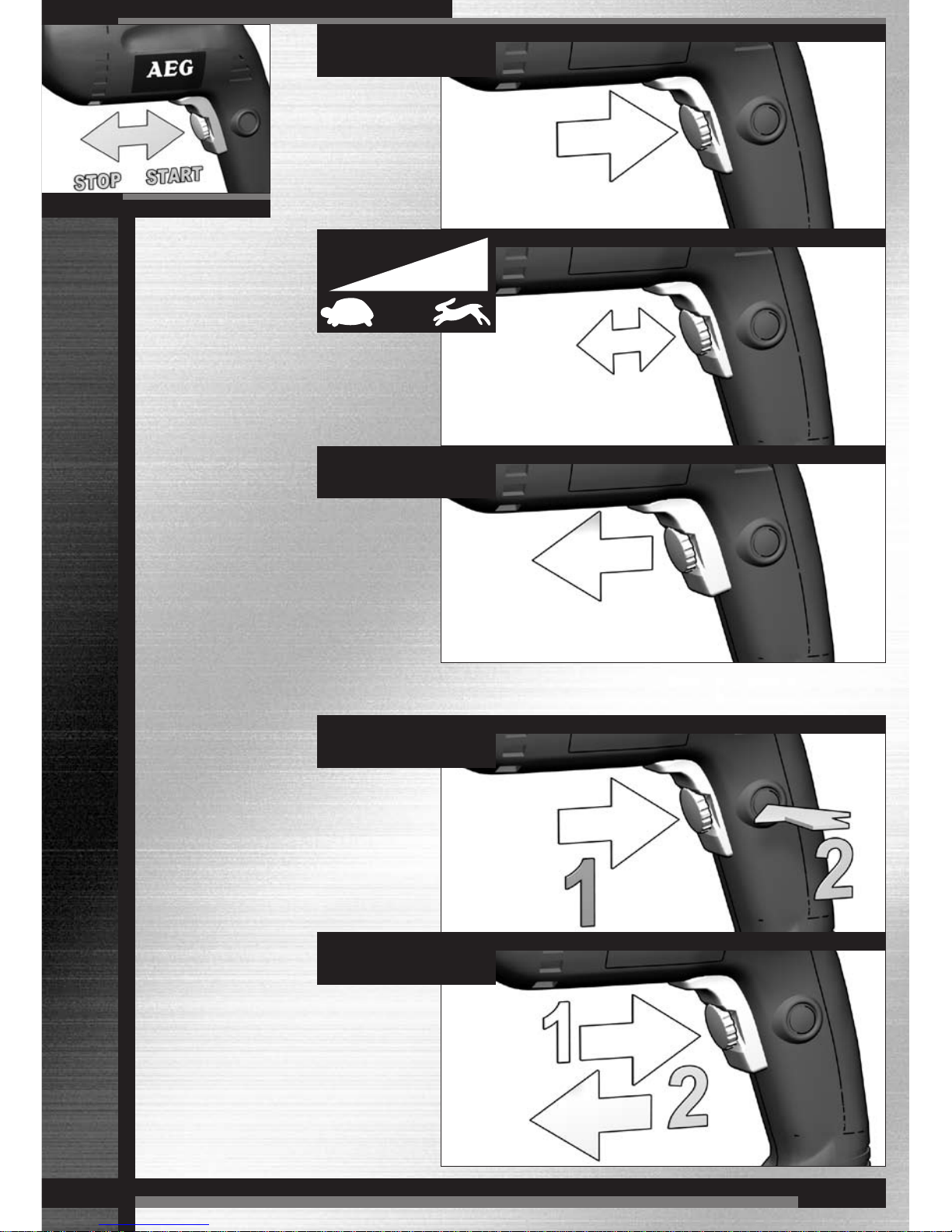

START
START
STOP
STOP
13
SB2-550, SB2-570
SB2-630 SBE 500 R, SBE 550 R
SBE 570 R, SBE 600 R
SBE 630 R
12
14
SBE 500 R
SBE 550 R
SBE 570 R
SBE 630 R
SBE 500 R, SBE 550 R, SBE 570 R, SBE 630 R
15
16
SBE 500 R SBE 550 R SBE 570 R SBE 600 R SBE 630 R SB2-550 SB2-570 SB2-630
........500 W .........550 W ............. 570 W .............. 600 W .............. 630 W ........... 550 W ...........570 W ..........630 W
........250 W .........275 W ............. 285 W .............. 300 W .............. 315 W ........... 275 W ...........285 W ..........315 W
0-2650 .. min-1 0-2700 min-1 ...0-2700 min-1 .....0-2800 min-1 ....0-2800 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2200 min-1 .....2200 min-1 ....2250 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2700 min-1 .....2700 min-1 ....2800 min-1
......1800 min-1 ...1700 min-1 ......1600 min-1 ........1300 min-1 ....... 1300 min-1
.............- ..................- ..................... - ....................... - ...................... - ............... 950 min-1 .......920 min-1 ......850 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 1700 min-1 .....1600 min-1 ....1300 min-1
... 39750 min-1 .40500 min-1 ....40500 min-1 ......42000 min-1 .....42000 min-1 ... 39750 min-1 .. 39750 min-1 ..42000 min-1
... 27000 min-1 .25500 min-1 ....24000 min-1 ......19500 min-1 .....19500 min-1 ... 25500 min-1 .. 24000 min-1 ..19500 min-1
..........21 Nm .........21 Nm ............ 23 Nm .............. 21 Nm .............. 21 Nm ...... 25/24 Nm ......25/24 Nm .....25/24 Nm
..........13 mm .........13 mm ............ 15 mm .............. 15 mm ............. 15 mm ............13 mm ...........13 mm ......... 13 mm
..........15 mm .........15 mm ............ 18 mm .............. 18 mm ............. 18 mm ............15 mm ...........15 mm ......... 15 mm
..........10 mm .........10 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........10 mm .........13 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........20 mm .........20 mm ............ 30 mm .............. 30 mm ............. 30 mm ............20 mm ...........20 mm ......... 30 mm
... 1,0-10 mm ...1,5-13 mm ......1,5-13 mm ........1,5-13 mm .......1,5-13 mm ..... 1,0-10 mm .... 1,0-10 mm ...1,5-13 mm
. 1/2"x20 .......1/2"x20 ..........1/2"x20 ............1/2"x20 ...........1/2"x20 ......... 1/2"x20 ........ 1/2"x20 ........1/2"x20
..........43 mm .........43 mm ............ 43 mm .............. 43 mm ............. 43 mm ............43 mm ...........43 mm ......... 43 mm
.........1,6 kg ..........1,6 kg ............. 1,7 kg ............... 1,7 kg .............. 1,7 kg .............1,7 kg ............1,7 kg ...........1,7 kg
..........18 m/s2 ........18 m/s2 ........... 18 m/s2 ............. 18 m/s2 ............ 18 m/s2 ...........18 m/s2 ..........18 m/s2 ........18 m/s2
.......100 dB (A) .100 dB (A) .....100 dB (A) ......100 dB (A) ......100 dB (A) ... 100 dB (A) ...100 dB (A) ..100
dB (A)
.......113 dB (A) .113 dB (A) .....113 dB (A) ...... 113 dB (A) ......113 dB (A) ....113 dB (A) ... 113 dB (A) ...113
dB (A)
ENGLISH
TECHNICAL DATA
Nominal power output ...................................
Rated output ..................................................
No-load speed ...............................................
1st gear ......................................................
2nd gear .....................................................
Speed under load max. .................................
1st gear ......................................................
2nd gear .....................................................
Percussion rate .............................................
Rate of percussion under load max. ..............
Static jamming moment*, 1st gear/2nd gear .
Drilling capacity in concrete ...........................
Drilling capacity in brick and tile ....................
Drilling capacity in steel .................................
Drilling capacity in aluminium ........................
Drilling capacity in wood ................................
Drill opening range ........................................
Drive shank ...................................................
Chuck neck diameter .....................................
Weight without cable .....................................
Typical weighted acceleration in the hand-
arm area ........................................................
Typical A-weighted sound levels:
Sound pressure level .....................................
Sound power level .........................................
SAFETY INSTRUCTIONS
Please pay attention to the safety instructions in the attached
leaflet!
Appliances used at many different locations including open air
must be connected via a current surge preventing switch.
Always wear goggles when using the machine. It is
recommended to wear gloves, sturdy non slipping shoes and
apron.
Sawdust and splinters must not be removed while the
machine is running.
Always disconnect the plug from the socket before carrying
out any work on the machine.
Only plug-in when machine is switched off.
Keep mains lead clear from working range of the machine.
Always lead the cable away behind you.
Always use the auxiliary handle, even if the machine has a
safety clutch since this safety clutch only engages when the
machine blocks with a jerk.
Do not use diamond core drills on hammer mode.
When working in walls ceiling, or floor, take care to avoid
electric cables and gas or waterpipes.
SPECIFIED CONDITIONS OF USE
The electronic drill/screwdriver can be universally used for
drilling, percussion drilling, screwdriving and cutting screw
threads.
Do not use this product in any other way as stated for normal
use.
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this product is in
conformity with the following standards or standardized
documents. EN 50144, EN 55014-1, EN 55014-2, EN 61000-
3-2, EN 61000-3-3, in accordance with the regulations 98/37/
EC, 89/336/EEC
Volker Siegle
Manager Product Development
MAINS CONNECTION
Connect only to single-phase a.c. current and only to the
system voltage indicated on the rating plate. It is also possible
to connect to sockets without an earthing contact as the
design conforms to safety class II.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all
times.
If the machine is mainly used for percussion drilling, regularly
remove collected dust from the chuck. To remove the dust
hold the machine with the chuck facing down vertically, and
completely open and close the chuck. The collected dust will
fall from the chuck. It is recommended to regularly use
cleaner for the clamping jaws and the clamping jaw borings.
Use only AEG accessories and spare parts. Should
components need to be exchanged which have not been
described, please contact one of our AEG service agents (see
our list of guarantee/service addresses).
If needed, an exploded view of the tool can be ordered.
Please state the ten-digit No. as well as the machine type
printed on the label and order the drawing at your local
service agents or directly at: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLS
Always disconnect the plug from the socket
before carrying out any work on the machine.
Accessory - Not included in standard
equipment, available as an accessory.
Wear ear protectors! Measured values determined according to EN 50 144.
The data stated above apply for models with 230 - 240 V.
In case of deviating mains voltage, the data stated on the rating plate are applicable.
* Measured according to AEG norm N 877318
17
SBE 500 R SBE 550 R SBE 570 R SBE 600 R SBE 630 R SB2-550 SB2-570 SB2-630
........500 W .........550 W ............. 570 W .............. 600 W .............. 630 W ........... 550 W ...........570 W ..........630 W
........250 W .........275 W ............. 285 W .............. 300 W .............. 315 W ........... 275 W ...........285 W ..........315 W
0-2650 .. min-1 0-2700 min-1 ...0-2700 min-1 .....0-2800 min-1 ....0-2800 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2200 min-1 .....2200 min-1 ....2250 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2700 min-1 .....2700 min-1 ....2800 min-1
......1800 min-1 ...1700 min-1 ......1600 min-1 ........1300 min-1 ....... 1300 min-1
.............- ..................- ..................... - ....................... - ...................... - ............... 950 min-1 .......920 min-1 ......850 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 1700 min-1 .....1600 min-1 ....1300 min-1
... 39750 min-1 .40500 min-1 ....40500 min-1 ......42000 min-1 .....42000 min-1 ... 39750 min-1 .. 39750 min-1 ..42000 min-1
... 27000 min-1 .25500 min-1 ....24000 min-1 ......19500 min-1 .....19500 min-1 ... 25500 min-1 .. 24000 min-1 ..19500 min-1
..........21 Nm .........21 Nm ............ 23 Nm .............. 21 Nm .............. 21 Nm ...... 25/24 Nm ......25/24 Nm .....25/24 Nm
..........13 mm .........13 mm ............ 15 mm .............. 15 mm ............. 15 mm ............13 mm ...........13 mm ......... 13 mm
..........15 mm .........15 mm ............ 18 mm .............. 18 mm ............. 18 mm ............15 mm ...........15 mm ......... 15 mm
..........10 mm .........10 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........10 mm .........13 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........20 mm .........20 mm ............ 30 mm .............. 30 mm ............. 30 mm ............20 mm ...........20 mm ......... 30 mm
... 1,0-10 mm ...1,5-13 mm ......1,5-13 mm ........1,5-13 mm .......1,5-13 mm ..... 1,0-10 mm .... 1,0-10 mm ...1,5-13 mm
. 1/2"x20 .......1/2"x20 ..........1/2"x20 ............1/2"x20 ...........1/2"x20 ......... 1/2"x20 ........ 1/2"x20 ........1/2"x20
..........43 mm .........43 mm ............ 43 mm .............. 43 mm ............. 43 mm ............43 mm ...........43 mm ......... 43 mm
.........1,6 kg ..........1,6 kg ............. 1,7 kg ............... 1,7 kg .............. 1,7 kg .............1,7 kg ............1,7 kg ...........1,7 kg
..........18 m/s2 ........18 m/s2 ........... 18 m/s2 ............. 18 m/s2 ............ 18 m/s2 ...........18 m/s2 ..........18 m/s2 ........18 m/s2
.......100 dB (A) .100 dB (A) .....100 dB (A) ......100 dB (A) ......100 dB (A) ... 100 dB (A) ...100 dB (A) ..100
dB (A)
.......113 dB (A) .113 dB (A) .....113 dB (A) ...... 113 dB (A) ......113 dB (A) ....113 dB (A) ... 113 dB (A) ...113
dB (A)
DEUTSCH
TECHNISCHE DATEN
Nennaufnahmeleistung ................................
Abgabeleistung ..............................................
Leerlaufdrehzahl ............................................
1. Gang ......................................................
2. Gang ......................................................
Lastdrehzahl max. .........................................
1. Gang ......................................................
2. Gang ......................................................
Schlagzahl max. ............................................
Lastschlagzahl max. ......................................
Statisches Blockiermoment*, 1/2. Gang ........
Bohr-ø in Beton .............................................
Bohr-ø in Ziegel und Kalksandstein ..............
Bohr-ø in Stahl ..............................................
Bohr-ø in Aluminium ......................................
Bohr-ø in Holz ...............................................
Bohrfutterspannbereich .................................
Bohrspindel ...................................................
Spannhals-ø ..................................................
Gewicht ohne Netzkabel ...............................
Typisch bewertete Beschleunigung im Hand-
Arm-Bereich ..................................................
Typische A-bewertete Schallpegel:
Schalldruckpegel ........................................
Schalleistungspegel ...................................
SPEZIELLE SICHERHEITSHINWEISE
Sicherheitshinweise der beiliegenden Broschüre beachten!
Steckdosen in Außenbereichen müssen mit Fehlerstrom-
Schutzschaltern ausgerüstet sein. Das verlangt die
Installationsvorschrift für Ihre Elektroanlage. Bitte beachten
Sie das bei der Verwendung unseres Gerätes.
Beim Arbeiten mit der Maschine stets Schutzbrille tragen.
Schutzhandschuhe, festes und rutschsicheres Schuhwerk
und Schürze werden empfohlen.
Späne oder Splitter dürfen bei laufender Maschine nicht
entfernt werden.
Vor allen Arbeiten an der Maschine Stecker aus der
Steckdose ziehen.
Maschine nur ausgeschaltet an die Steckdose anschließen.
Anschlußkabel stets vom Wirkungsbereich der Maschine
fernhalten. Kabel immer nach hinten von der Maschine
wegführen.
Stets den Zusatzhandgriff verwenden. Dies gilt auch bei
Maschinen mit Sicherheitskupplung, da diese
Sicherheitskupplung nur bei ruckartigem Blockieren anspricht.
Bei Arbeiten mit Diamantbohrkronen Schlagwerk ausschalten.
Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische
Kabel, Gas- und Wasserleitungen achten.
BESTIMMUNGSGEMÄßE VERWENDUNG
Der Elektronik-Schlagbohrer/Schrauber ist universell
einsetzbar zum Bohren, Schlagbohren, Schrauben und
Gewindeschneiden.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß
verwendet werden.
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem
Leistungsschild angegebene Netzspannung anschließen.
Anschluss ist auch an Steckdosen ohne Schutzkontakt
möglich, da ein Aufbau der Schutzklasse II vorliegt.
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass dieses Produkt
mit den folgenden Normen oder normativen Dokumenten
übereinstimmt. EN 50144, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der
Richtlinien 98/37/EG, 89/336/EWG
Volker Siegle
Manager Product Development
WARTUNG
Stets die Lüftungsschlitze der Maschine sauber halten.
Bei häufigem Schlagbohrbetrieb sollte das Bohrfutter
regelmäßig von Staub befreit werden. Hierzu die Maschine
mit dem Bohrfutter senkrecht nach unten halten und das
Bohrfutter über den gesamten Spannbereich öffnen und
schließen. Der angesammelte Staub fällt so aus dem
Bohrfutter. Die regelmäßige Verwendung von
Reinigungsspray an den Spannbacken und
Spannbackenbohrungen wird empfohlen.
Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren
Austausch nicht beschrieben wurde, bei einer AEG
Kundendienststelle auswechseln lassen (Broschüre Garantie/
Kundendienstadressen beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes unter
Angabe der Maschinen Type und der zehnstelligen Nummer
auf dem Leistungsschild bei Ihrer Kundendienststelle oder
direkt bei AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany angefordert werden.
SYMBOLE
Vor allen Arbeiten an der Maschine Stecker
aus der Steckdose ziehen.
Zubehör - Im Lieferumfang nicht enthalten,
empfohlene Ergänzung aus dem
Zubehörprogramm.
Gehörschutz tragen! Messwerte ermittelt entsprechend EN 50 144.
Die angegebenen Daten gelten für eine Ausführung mit 230-240 V. Bei Abweichung der Netzspannung sind die auf dem Leistungsschild
aufgeführten Daten gültig.
* Gemessen nach AEG Norm N 877318
18
SBE 500 R SBE 550 R SBE 570 R SBE 600 R SBE 630 R SB2-550 SB2-570 SB2-630
........500 W .........550 W ............. 570 W .............. 600 W .............. 630 W ........... 550 W ...........570 W ..........630 W
........250 W .........275 W ............. 285 W .............. 300 W .............. 315 W ........... 275 W ...........285 W ..........315 W
0-2650 .. min-1 0-2700 min-1 ...0-2700 min-1 .....0-2800 min-1 ....0-2800 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2200 min-1 .....2200 min-1 ....2250 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2700 min-1 .....2700 min-1 ....2800 min-1
......1800 min-1 ...1700 min-1 ......1600 min-1 ........1300 min-1 ....... 1300 min-1
.............- ..................- ..................... - ....................... - ...................... - ............... 950 min-1 .......920 min-1 ......850 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 1700 min-1 .....1600 min-1 ....1300 min-1
... 39750 min-1 .40500 min-1 ....40500 min-1 ......42000 min-1 .....42000 min-1 ... 39750 min-1 .. 39750 min-1 ..42000 min-1
... 27000 min-1 .25500 min-1 ....24000 min-1 ......19500 min-1 .....19500 min-1 ... 25500 min-1 .. 24000 min-1 ..19500 min-1
..........21 Nm .........21 Nm ............ 23 Nm .............. 21 Nm .............. 21 Nm ...... 25/24 Nm ......25/24 Nm .....25/24 Nm
..........13 mm .........13 mm ............ 15 mm .............. 15 mm ............. 15 mm ............13 mm ...........13 mm ......... 13 mm
..........15 mm .........15 mm ............ 18 mm .............. 18 mm ............. 18 mm ............15 mm ...........15 mm ......... 15 mm
..........10 mm .........10 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........10 mm .........13 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........20 mm .........20 mm ............ 30 mm .............. 30 mm ............. 30 mm ............20 mm ...........20 mm ......... 30 mm
... 1,0-10 mm ...1,5-13 mm ......1,5-13 mm ........1,5-13 mm .......1,5-13 mm ..... 1,0-10 mm .... 1,0-10 mm ...1,5-13 mm
. 1/2"x20 .......1/2"x20 ..........1/2"x20 ............1/2"x20 ...........1/2"x20 ......... 1/2"x20 ........ 1/2"x20 ........1/2"x20
..........43 mm .........43 mm ............ 43 mm .............. 43 mm ............. 43 mm ............43 mm ...........43 mm ......... 43 mm
.........1,6 kg ..........1,6 kg ............. 1,7 kg ............... 1,7 kg .............. 1,7 kg .............1,7 kg ............1,7 kg ...........1,7 kg
..........18 m/s2 ........18 m/s2 ........... 18 m/s2 ............. 18 m/s2 ............ 18 m/s2 ...........18 m/s2 ..........18 m/s2 ........18 m/s2
.......100 dB (A) .100 dB (A) .....100 dB (A) ......100 dB (A) ......100 dB (A) ... 100 dB (A) ...100 dB (A) ..100
dB (A)
.......113 dB (A) .113 dB (A) .....113 dB (A) ...... 113 dB (A) ......113 dB (A) ....113 dB (A) ... 113 dB (A) ...113
dB (A)
FRANÇAIS
CARACTÉRISTIQUES TECHNIQUES
Puissance nominale de réception .................
Puissance utile ..............................................
Vitesse de rotation à vide ..............................
1ère vitesse ................................................
2ème vitesse ..............................................
Vitesse de rotation en charge ........................
1ère vitesse ................................................
2ème vitesse ..............................................
Perçage à percussion max ............................
Perçage à percussion en charge max. ..........
Moment de blocage statique*, 1ère vitesse/2ème vitesse
.
ø de perçage dans le béton ...........................
ø de perçage dans brique et grès argilo-calcaire
...
ø de perçage dans acier ................................
ø de perçage dans aluminium .......................
ø de perçage dans bois .................................
Plage de serrage du mandrin ........................
Broche de perçage ........................................
ø du collier de serrage ...................................
Poids sans câble de réseau ..........................
Accélération type évaluée au niveau du bras
et de la main ..................................................
Niveaux sonores type évalués:
Niveau de pression acoustique .....................
Niveau d'intensité acoustique ........................
INSTRUCTIONS DE SÉCURITÉ PARTICULIERES
Respecter les instructions de sécurité se trouvant dans le
prospectus ci-joint.
Les prises de courant se trouvant à l'extérieur doivent être
équipées de disjoncteurs différentiel conformément aux
prescriptions de mise en place de votre installation électrique.
Veuillez en tenir compte lors de l'utilisation de notre appareil.
Toujours porter des lunettes protectrices en travaillant avec la
machine. Des gants de sécurité, des chaussures solides et à
semelles antidérapantes et un tablier sont recommandés.
Ne jamais enlever les copeaux ni les éclats lorsque la
machine est en marche.
Avant tous travaux sur la machine extraire la fiche de la prise
de courant.
Ne raccorder la machine au réseau que si l'interrupteur est en
position arrêt.
Le câble d'alimentation doit toujours se trouver en dehors du
champ d'action de la machine. Toujours maintenir le câble
d'alimentation à l'arrière de la machine.
Toujours utiliser la poignée supplémentaire. Ceci est
également valable pour les machines munies d'un
accouplement de sécurité car celui-ci est actionné seulement
en cas d'un blocage brusque.
Toujours déconnecter le mécanisme de percussion lorsqu'on
travaille avec la couronne de perçage diamantée.
Lors du perçage dans les murs, les plafonds ou les planchers,
toujours faire attention aux câbles électriques et aux
conduites de gaz et d'eau.
DECLARATION CE DE CONFORMITÉ
Nous déclarons sous notre responsabilité que ce produit est
en conformité avec les normes ou documents normalisés
suivants EN 50144, EN 55014-1, EN 55014-2, EN61000-3-2,
EN61000-3-3, conformément aux réglementations 98/37/CE,
89/336/CEE
Volker Siegle
Manager Product Development
UTILISATION CONFORME AUX PRESCRIPTIONS
La visseuse/perceuse à percussion électronique est conçue
pour un travail universel de perçage normal, de perçage à
percussion, de vissage et de filetage.
Comme déjà indiqué, cette machine n’est conçue que pour
être utilisée conformément aux prescriptions.
BRANCHEMENT SECTEUR
Raccorder uniquement à un courant électrique monophasé et
uniquement à la tension secteur indiquée sur la plaque signalétique.
Le raccordement à des prises de courant sans contact de protection
est également possible car la classe de protection II est donnée.
ENTRETIEN
Tenir toujours propres les orifices de ventilation de la machine.
Au cas où la machine serait souvent utilisée en mode de percussion,
il est recommandé d'enlever les poussières se trouvant dans le
mandrin de serrage à intervalles réguliers. Tenir la machine dans la
position verticale, le mandrin de serrage vers le bas, et desserrer et
resserrer le plus possible le mandrin de serrage. Toute la poussière
accumulée tombe ainsi du mandrin de serrage. Il est recommandé
d'utiliser régulièrement le spray de nettoyage sur les mâchoires et
les alésages des mâchoires de serrage.
N'utiliser que des pièces et accessoires AEG. Pour des pièces dont
l'échange n'est pas décrit, s'adresser de préférence aux stations de
service après-vente AEG (voir brochure Garantie/Adresses des
stations de service après-vente).
Si besoin est, une vue éclatée de l'appareil peut être fournie.
S'adresser, en indiquant bien le numéro à dix chiffres porté sur la
plaque signalétique, à votre station de service après-vente (voir liste
jointe) ou directement à
AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany
.
SYMBOLES
Avant tous travaux sur la machine extraire la fiche de la
prise de courant.
Accessoires - Ces pièces ne font pas partie de la livraison. Il
s'agit là de compléments recommandés pour votre machine
et énumérés dans le catalogue des accessoires.
Toujours porter une protection acoustique! Valeurs de mesure obtenues conformément à la norme européenne 50 144.
Les données indiquées sont valables pour des modèles à 230-240 V. En cas d'autre tension du secteur, sont valables les valeurs figurant sur la
plaque signalétique.
* Mesuré selon la norme AEG N 877318
19
SBE 500 R SBE 550 R SBE 570 R SBE 600 R SBE 630 R SB2-550 SB2-570 SB2-630
........500 W .........550 W ............. 570 W .............. 600 W .............. 630 W ........... 550 W ...........570 W ..........630 W
........250 W .........275 W ............. 285 W .............. 300 W .............. 315 W ........... 275 W ...........285 W ..........315 W
0-2650 .. min-1 0-2700 min-1 ...0-2700 min-1 .....0-2800 min-1 ....0-2800 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2200 min-1 .....2200 min-1 ....2250 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2700 min-1 .....2700 min-1 ....2800 min-1
......1800 min-1 ...1700 min-1 ......1600 min-1 ........1300 min-1 ....... 1300 min-1
.............- ..................- ..................... - ....................... - ...................... - ............... 950 min-1 .......920 min-1 ......850 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 1700 min-1 .....1600 min-1 ....1300 min-1
... 39750 min-1 .40500 min-1 ....40500 min-1 ......42000 min-1 .....42000 min-1 ... 39750 min-1 .. 39750 min-1 ..42000 min-1
... 27000 min-1 .25500 min-1 ....24000 min-1 ......19500 min-1 .....19500 min-1 ... 25500 min-1 .. 24000 min-1 ..19500 min-1
..........21 Nm .........21 Nm ............ 23 Nm .............. 21 Nm .............. 21 Nm ...... 25/24 Nm ......25/24 Nm .....25/24 Nm
..........13 mm .........13 mm ............ 15 mm .............. 15 mm ............. 15 mm ............13 mm ...........13 mm ......... 13 mm
..........15 mm .........15 mm ............ 18 mm .............. 18 mm ............. 18 mm ............15 mm ...........15 mm ......... 15 mm
..........10 mm .........10 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........10 mm .........13 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........20 mm .........20 mm ............ 30 mm .............. 30 mm ............. 30 mm ............20 mm ...........20 mm ......... 30 mm
... 1,0-10 mm ...1,5-13 mm ......1,5-13 mm ........1,5-13 mm .......1,5-13 mm ..... 1,0-10 mm .... 1,0-10 mm ...1,5-13 mm
. 1/2"x20 .......1/2"x20 ..........1/2"x20 ............1/2"x20 ...........1/2"x20 ......... 1/2"x20 ........ 1/2"x20 ........1/2"x20
..........43 mm .........43 mm ............ 43 mm .............. 43 mm ............. 43 mm ............43 mm ...........43 mm ......... 43 mm
.........1,6 kg ..........1,6 kg ............. 1,7 kg ............... 1,7 kg .............. 1,7 kg .............1,7 kg ............1,7 kg ...........1,7 kg
..........18 m/s2 ........18 m/s2 ........... 18 m/s2 ............. 18 m/s2 ............ 18 m/s2 ...........18 m/s2 ..........18 m/s2 ........18 m/s2
.......100 dB (A) .100 dB (A) .....100 dB (A) ......100 dB (A) ......100 dB (A) ... 100 dB (A) ...100 dB (A) ..100
dB (A)
.......113 dB (A) .113 dB (A) .....113 dB (A) ...... 113 dB (A) ......113 dB (A) ....113 dB (A) ... 113 dB (A) ...113
dB (A)
ITALIANO
DATI TECNICI
Potenza assorbita nominale ..........................
Potenza erogata ............................................
Numero di giri a vuoto ...................................
1. velocità ...................................................
2. velocità ...................................................
Numero di giri a carico, max. .........................
1. velocità ...................................................
2. velocità ...................................................
Percussione a pieno, max .............................
Percussione a pieno carico, max. .................
Momento di bloccaggio statico*, 1. velocità/2. Velocità
ø Foratura in calcestruzzo .............................
ø Foratura in mattone e in arenaria calcarea
ø Foratura in acciaio ......................................
ø Foratura in acciaio alluminio ......................
ø Foratura in legno .......................................
Capacità mandrino ........................................
Attaco mandrino ............................................
ø Collarino di fissaggio ..................................
Peso senza cavo di rete ................................
Accelerazione tipica valutata nell'area mano-
braccio ...........................................................
Livello sonoro classe A tipico:
Livello di rumorosità ...................................
Potenza della rumorosità ...........................
NORME DI SICUREZZA
Si prega di leggere con attenzione le istruzioni riguardanti la
sicurezza, nel volantino allegato.
Gli apparecchi mobili usati all'aperto devono essere collegati
interponendo un interruttore di sicurezza per guasti di corrente.
Durante l'uso dell'apparecchio utilizzare sempre gli occhiali di
protezione. Inoltre si consiglia di usare sistemi di protezione per
la respirazione e per l'udito, oltre ai guanti di protezione.
Non rimuovere trucioli o schegge mentre l'utensile è in funzione.
Prima di effettuare qualsiasi lavoro sulla macchina togliere la
spina dalla presa di corrente.
Inserire la spina solo con interruttore su posizione "OFF".
Tenere sempre lontano il cavo di collegamento dall'area di lavoro
dell'attrezzo.
Utilizzare sempre l'impugnatura supplementare anche se la
macchina è dotata di frizione di sicurezza, poichè la frizione si
attiva solamente quando la macchina si blocca con un
movimento brusco.
Disattivare la percussione quando si lavora con corone a forare
diamantate.
Forando pareti, soffitti o pavimenti, si faccia attenzione ai cavi
elettrici e alle condutture dell’acqua e del gas.
UTILIZZO CONFORME
Il trapano a percussione/avvitatore elettronico può esser
utilizzato per forare, forare a percussione, per avvitare e per
filettare.
Utilizzare il prodotto solo per l’uso per cui è previsto.
DICHARAZIONE DI CONFORMITÀ CE
Dichiariamo, assumendo la piena responsabilità di tale
dichiarazione, che il prodotto è conforme alla seguenti normative
e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, in base alle prescrizioni delle
direttive CE98/37, CEE 89/336
Volker Siegle
Manager Product Development
COLLEGAMENTO ALLA RETE
Connettere solo corrente alternata mono fase e solo al sistema di
voltaggio indicato sulla piastra. E‘ possibile anche connettere la
presa senza un contatto di messa a terra così come prevede lo
schema conforme alla norme di sicurezza di classe II.
MANUTENZIONE
Tener sempre ben pulite le fessure di ventilazione
dell'apparecchio.
Se la macchina è prevalentemente usata per trapanatura a
percussione, rimuovere regolarmente la polvere dal mandrino.
Per rimuovere la polvere tenere la macchina con il mandrino
verso il basso in posizione verticale e aprire e chiudere
completamente il mandrino. La polvere cadrà dal mandrino. Si
raccomanda un uso regolare di pulitori per le ganasce e le
fessure delle ganasce.
Utilizzare esclusivamente accessori e pezzi di ricambio AEG.
L'installazione di pezzi di ricambio non specificamente prescritti
dall'AEG va preferibilmente effettuata dal servizio di assistenza
clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica).
In caso di mancanza del disegno esploso, può essere richiesto al
seguente indirizzo:
AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany
.
SIMBOLI
Prima di effettuare qualsiasi lavoro sulla
macchina togliere la spina dalla presa di
corrente.
Accessorio - Non incluso nella dotazione
standard, disponibile a parte come
accessorio.
Utilizzare le protezioni per l'udito! Valori misurati conformemente alla norma EN 50 144.
I dati elencati nella parte sottostante valgono per i modelli con 230 - 240 V.
Nel caso di un diverso voltaggio, i dati sono pure validi.
* Misurato conf. norma N 877318 AEG.
20
SBE 500 R SBE 550 R SBE 570 R SBE 600 R SBE 630 R SB2-550 SB2-570 SB2-630
........500 W .........550 W ............. 570 W .............. 600 W .............. 630 W ........... 550 W ...........570 W ..........630 W
........250 W .........275 W ............. 285 W .............. 300 W .............. 315 W ........... 275 W ...........285 W ..........315 W
0-2650 .. min-1 0-2700 min-1 ...0-2700 min-1 .....0-2800 min-1 ....0-2800 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2200 min-1 .....2200 min-1 ....2250 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2700 min-1 .....2700 min-1 ....2800 min-1
......1800 min-1 ...1700 min-1 ......1600 min-1 ........1300 min-1 ....... 1300 min-1
.............- ..................- ..................... - ....................... - ...................... - ............... 950 min-1 .......920 min-1 ......850 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 1700 min-1 .....1600 min-1 ....1300 min-1
... 39750 min-1 .40500 min-1 ....40500 min-1 ......42000 min-1 .....42000 min-1 ... 39750 min-1 .. 39750 min-1 ..42000 min-1
... 27000 min-1 .25500 min-1 ....24000 min-1 ......19500 min-1 .....19500 min-1 ... 25500 min-1 .. 24000 min-1 ..19500 min-1
..........21 Nm .........21 Nm ............ 23 Nm .............. 21 Nm .............. 21 Nm ...... 25/24 Nm ......25/24 Nm .....25/24 Nm
..........13 mm .........13 mm ............ 15 mm .............. 15 mm ............. 15 mm ............13 mm ...........13 mm ......... 13 mm
..........15 mm .........15 mm ............ 18 mm .............. 18 mm ............. 18 mm ............15 mm ...........15 mm ......... 15 mm
..........10 mm .........10 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........10 mm .........13 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........20 mm .........20 mm ............ 30 mm .............. 30 mm ............. 30 mm ............20 mm ...........20 mm ......... 30 mm
... 1,0-10 mm ...1,5-13 mm ......1,5-13 mm ........1,5-13 mm .......1,5-13 mm ..... 1,0-10 mm .... 1,0-10 mm ...1,5-13 mm
. 1/2"x20 .......1/2"x20 ..........1/2"x20 ............1/2"x20 ...........1/2"x20 ......... 1/2"x20 ........ 1/2"x20 ........1/2"x20
..........43 mm .........43 mm ............ 43 mm .............. 43 mm ............. 43 mm ............43 mm ...........43 mm ......... 43 mm
.........1,6 kg ..........1,6 kg ............. 1,7 kg ............... 1,7 kg .............. 1,7 kg .............1,7 kg ............1,7 kg ...........1,7 kg
..........18 m/s2 ........18 m/s2 ........... 18 m/s2 ............. 18 m/s2 ............ 18 m/s2 ...........18 m/s2 ..........18 m/s2 ........18 m/s2
.......100 dB (A) .100 dB (A) .....100 dB (A) ......100 dB (A) ......100 dB (A) ... 100 dB (A) ...100 dB (A) ..100
dB (A)
.......113 dB (A) .113 dB (A) .....113 dB (A) ...... 113 dB (A) ......113 dB (A) ....113 dB (A) ... 113 dB (A) ...113
dB (A)
ESPAÑOL
DATOS TÉCNICOS
Potencia de salida nominal ...........................
potencia entregada ........................................
Velocidad en vacío ........................................
1ª velocidad ................................................
2ª velocidad ................................................
Velocidades en carga max. ...........................
1ª velocidad ................................................
2ª velocidad ................................................
Frecuencia de impactos ................................
Frecuencia de impactos bajo carga ..............
Par de bloqueo estático*, 1ª velocidad/2ª velocidad
Diámetro de taladrado en hormigón ..............
Diámetro de taladrado en ladrillo y losetas ...
Diámetro de taladrado en acero ....................
Diámetro de taladrado en aluminio ...............
Diámetro de taladrado en madera .................
Gama de apertura del portabrocas ...............
Eje de accionamiento ....................................
Diámetro de cuello de amarre .......................
Peso sin cable ...............................................
Aceleración compensada en el sector mano
y brazo ...........................................................
Niveles acústicos típicos compensados A:
Presión acústica .........................................
Resonancia acústica ..................................
INSTRUCCIONES DE SEGURIDAD
Preste atención a las instrucciones de seguridad del libro adjunto.
Conecte siempre la máquina a una red protegida por interruptor
diferencial y magnetotérmico, para su seguridad personal, según
normas establecidas para instalaciones eléctricas de baja tensión.
Para trabajar con la máquina, utilizar siempre gafas de
protección,guantes, calzado de seguridad antideslizante, así como
es recomendable usar protectores auditivos.
Nunca se debe intentar limpiar el polvo o viruta procedente del
taladrado con la máquina en funcionamiento.
Desconecte siempre el enchufe antes de llevar a cabo cualquier
trabajo en la máquina.
Enchufar la máquina a la red solamente en posición desconectada.
Mantener siempre el cable separado del radio de acción de la
máquina.
Utilizar siempre el mango lateral. Esto es válido, también; para las
máquinas con embrague de seguridad, ya que éste solo reacciona
cuando la máquina se bloquea bruscamente.
No usar brocas huecas de diamante con la percusión aplicada.
Para trabajar en paredes, techo o suelo, tenga cuidado para evitar
los cables eléctricos y tuberías de gas o agua.
APLICACIÓN DE ACUERDO A LA FINALIDAD
El taladro-atornillador electrónico se puede usar universalmente
para taladrado normal, taladrado a percusión, atornillado y
roscado.
No utilice este producto para ninguna otra aplicación que no sea
su uso normal.
DECLARACION DE CONFORMIDAD CE
Declaramos bajo nuestra sola responsabilidad que este producto
está en conformidad con las normas o documentos normalizados
siguientes. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2,
EN 61000-3-3, de acuerdo con las regulaciones 98/37/CE,
89/336/CE
Volker Siegle
Manager Product Development
CONEXIÓN ELÉCTRICA
Conectar solamente a corriente AC monofásica y sólo al voltaje
indicado en la placa de características. También es posible la
conexión a enchufes sin toma a tierra, dado que es conforme a la
Clase de Seguridad II
MANTENIMIENTO
Las ranuras de ventilación de la máquina deben estar despejadas
en todo momento.
Si la máquina se usa principalmente para taladrado a percusión,
limpie periódicamente el polvo acumulado en el portabrocas. Para
limpiar el polvo, sujete la máquina con el portabrocas mirando
verticalmente hacia abajo, y ábralo y ciérrelo completamente. El
polvo acumulado caerá del portabrocas. Se recomienda utilizar
regularmente un limpiador para las mordazas de sujeción y los
alojamientos de éstas.
Solo se deben utilizar accesorios y piezas de repuestos AEG.
Piezas cuyo recambio no está descrito en las instrucciones de
uso, deben sustituirse en un centro de asistencia técnica AEG
(Consulte el folleto Garantia/Direcciones de Centros de Asistencia
Técnica).
En caso necesario, puede solicitar un despiece de la herramienta.
Por favor indique el número de impreso de diez dígitos que hay en
la etiqueta y pida el despiece a la siguiente dirección:
AEG
Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden,
Germany
.
SÍMBOLOS
Desconecte siempre el enchufe antes de llevar
a cabo cualquier trabajo en la máquina.
Accessorio - No incluido en el equipo estándar,
disponible en la gama de accesorios.
Usar protectores auditivos!
Determinación de los valores de medición según norma EN 50 144.
Los datos arriba indicados pertenecen a los modelos de 230-240 V. En caso de variaciones en la corriente de entrada
* Medido según norma AEG N 877318
21
SBE 500 R SBE 550 R SBE 570 R SBE 600 R SBE 630 R SB2-550 SB2-570 SB2-630
........500 W .........550 W ............. 570 W .............. 600 W .............. 630 W ........... 550 W ...........570 W ..........630 W
........250 W .........275 W ............. 285 W .............. 300 W .............. 315 W ........... 275 W ...........285 W ..........315 W
0-2650 .. min-1 0-2700 min-1 ...0-2700 min-1 .....0-2800 min-1 ....0-2800 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2200 min-1 .....2200 min-1 ....2250 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2700 min-1 .....2700 min-1 ....2800 min-1
......1800 min-1 ...1700 min-1 ......1600 min-1 ........1300 min-1 ....... 1300 min-1
.............- ..................- ..................... - ....................... - ...................... - ............... 950 min-1 .......920 min-1 ......850 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 1700 min-1 .....1600 min-1 ....1300 min-1
... 39750 min-1 .40500 min-1 ....40500 min-1 ......42000 min-1 .....42000 min-1 ... 39750 min-1 .. 39750 min-1 ..42000 min-1
... 27000 min-1 .25500 min-1 ....24000 min-1 ......19500 min-1 .....19500 min-1 ... 25500 min-1 .. 24000 min-1 ..19500 min-1
..........21 Nm .........21 Nm ............ 23 Nm .............. 21 Nm .............. 21 Nm ...... 25/24 Nm ......25/24 Nm .....25/24 Nm
..........13 mm .........13 mm ............ 15 mm .............. 15 mm ............. 15 mm ............13 mm ...........13 mm ......... 13 mm
..........15 mm .........15 mm ............ 18 mm .............. 18 mm ............. 18 mm ............15 mm ...........15 mm ......... 15 mm
..........10 mm .........10 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........10 mm .........13 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........20 mm .........20 mm ............ 30 mm .............. 30 mm ............. 30 mm ............20 mm ...........20 mm ......... 30 mm
... 1,0-10 mm ...1,5-13 mm ......1,5-13 mm ........1,5-13 mm .......1,5-13 mm ..... 1,0-10 mm .... 1,0-10 mm ...1,5-13 mm
. 1/2"x20 .......1/2"x20 ..........1/2"x20 ............1/2"x20 ...........1/2"x20 ......... 1/2"x20 ........ 1/2"x20 ........1/2"x20
..........43 mm .........43 mm ............ 43 mm .............. 43 mm ............. 43 mm ............43 mm ...........43 mm ......... 43 mm
.........1,6 kg ..........1,6 kg ............. 1,7 kg ............... 1,7 kg .............. 1,7 kg .............1,7 kg ............1,7 kg ...........1,7 kg
..........18 m/s2 ........18 m/s2 ........... 18 m/s2 ............. 18 m/s2 ............ 18 m/s2 ...........18 m/s2 ..........18 m/s2 ........18 m/s2
.......100 dB (A) .100 dB (A) .....100 dB (A) ......100 dB (A) ......100 dB (A) ... 100 dB (A) ...100 dB (A) ..100
dB (A)
.......113 dB (A) .113 dB (A) .....113 dB (A) ...... 113 dB (A) ......113 dB (A) ....113 dB (A) ... 113 dB (A) ...113
dB (A)
PORTUGUES
CARACTERÍSTICAS TÉCNICAS
Potência absorvida nominal ..........................
Potência de saída ..........................................
Nº de rotações em vazio ...............................
1ª velocidade .............................................
2ª velocidade .............................................
Velocidade de rotação máxima em carga max
1ª velocidade .............................................
2ª velocidade .............................................
Frequência de percussão max ......................
Frequência de percussão em carga ..............
Binário de bloqueio estático*, 1ª velocidade/ 2ª velocidade
ø de furo em betão ........................................
ø de furo em tijolo e calcário .........................
ø de furo em aço ...........................................
ø de furo em alumínio ...................................
ø de furo em madeira ....................................
Capacidade da bucha ...................................
Veio da bucha ................................................
ø da gola de aperto .......................................
Peso sem cabo de ligação à rede .................
Acelerações típicas avaliadas na área da
mão/braço .....................................................
Valores típicos e ponderados pela escala A para o ruído:
Nível da pressão de ruído ..........................
Nível da poténcia de ruído .........................
INSTRUÇÕES DE SEGURANÇA
Observar as instruções de segurança na folha!
Aparelhos não estacionários, utilizados ao ar livre, devem ser
protegidos por um disjuntor de corrente de defeito.
Usar sempre óculos de protecção ao trabalhar com a
máquina. Recomenda-se a utilização de luvas de protecção,
protectores para os ouvidos e máscara anti-poeiras.
Não remover aparas ou lascas enquanto a máquina trabalha.
Antes de efectuar qualquer intervenção na máquina, tirar a
ficha da tomada.
Ao ligar à rede, a máquina deve estar desligada.
Manter sempre o cabo de ligação fora da zona de acção da
máquina.
Utiliz sempre o punho lateral, mesmo que a máquina tenha
embiziagem de segurança dado que a mesmo apenas aúva
quando a máquina bloqueia.
Ao trabalhar com brocas de coroa diamantadas desligar o
mecanismo de percussão.
Ao trabalhar em paredes, tectos e soalhos prestar atenção a
que não sejam atingidos cabos eléctricos e canalizações de
gás e água.
UTILIZAÇÃO AUTORIZADA
O berbequi aparafusador electrónico com percussão tem
aplicação universal para furar, furar com percussão,
aparafusar e abrir riscas.
Não use este produto de outra maneira sem ser a normal
para o qual foi concebido.
DECLARAÇÃO DE CONFORMIDADE CE
Declaramos, sob nossa exclusiva responsabilidade, que este
produto cumpre as seguintes normas ou documentos
normativos: EN 50144, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, conforme as disposições das
directivas 98/37/CE, 89/336/CEE
Volker Siegle
Manager Product Development
LIGAÇÃO À REDE
Só conectar à corrente alternada monofásica e só à tensão
de rede indicada na placa de potência. A conexão às
tomadas de rede sem contacto de segurana também é
possível, pois trata-se duma construção da classe de
protecção II.
MANUTENÇÃO
Através dos rasgos de ventilação podem soprar-se com ar
comprimido os depósitos de poeira no motor.
Se a máquina for principalmente usada para furação com
percussão, remova com regularidade a poeira acumulada na
bucha. Para remover a poeira segure a máquina com a bucha
a apontar para baixo verticalmente, e abra e feche
completamente a bucha. A poeira acumulada irá cair da
bucha. É recomendável usar regularmente um dispositivo de
limpeza. Para as garras de aperto e para as limalhas das
mesmas.
Utilizar unicamente acessórios e peças sobresselentes da
AEG. Sempre que a substituição de um componente não
tenha sido descrita nas instruções, será de toda a
conveniência mandar executar esse trabalho a um Serviço de
Assistência AEG (veja o folheto Garantia/Endereços de
Serviços de Assistência).
A pedido e mediante indicação da referência de dez números
que consta da chapa de características da máquina, pode
requerer-se um desenho explosivo da ferramenta eléctrica a:
AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.
SYMBOLE
Antes de efectuar qualquer intervenção na
máquina, tirar a ficha da tomada.
Acessório - Não incluído no eqipamento
normal, disponível como acessório.
Use protectores auriculares! Valores de medida de acordo com EN 50 144.
As características indicadas acima são as correspondentes aos modelos de 230 - 240 V.No caso de alteração na voltagem, são válidas as
características mencionadas na chapa de especificações.
* Medido em conformidade com a AEG Norm N 877318
22
SBE 500 R SBE 550 R SBE 570 R SBE 600 R SBE 630 R SB2-550 SB2-570 SB2-630
........500 W .........550 W ............. 570 W .............. 600 W .............. 630 W ........... 550 W ...........570 W ..........630 W
........250 W .........275 W ............. 285 W .............. 300 W .............. 315 W ........... 275 W ...........285 W ..........315 W
0-2650 .. min-1 0-2700 min-1 ...0-2700 min-1 .....0-2800 min-1 ....0-2800 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2200 min-1 .....2200 min-1 ....2250 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 2700 min-1 .....2700 min-1 ....2800 min-1
......1800 min-1 ...1700 min-1 ......1600 min-1 ........1300 min-1 ....... 1300 min-1
.............- ..................- ..................... - ....................... - ...................... - ............... 950 min-1 .......920 min-1 ......850 min-1
.............- ..................- ..................... - ....................... - ...................... - ............. 1700 min-1 .....1600 min-1 ....1300 min-1
... 39750 min-1 .40500 min-1 ....40500 min-1 ......42000 min-1 .....42000 min-1 ... 39750 min-1 .. 39750 min-1 ..42000 min-1
... 27000 min-1 .25500 min-1 ....24000 min-1 ......19500 min-1 .....19500 min-1 ... 25500 min-1 .. 24000 min-1 ..19500 min-1
..........21 Nm .........21 Nm ............ 23 Nm .............. 21 Nm .............. 21 Nm ...... 25/24 Nm ......25/24 Nm .....25/24 Nm
..........13 mm .........13 mm ............ 15 mm .............. 15 mm ............. 15 mm ............13 mm ...........13 mm ......... 13 mm
..........15 mm .........15 mm ............ 18 mm .............. 18 mm ............. 18 mm ............15 mm ...........15 mm ......... 15 mm
..........10 mm .........10 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........10 mm .........13 mm ............ 13 mm .............. 13 mm ............. 13 mm ............10 mm ...........10 mm ......... 13 mm
..........20 mm .........20 mm ............ 30 mm .............. 30 mm ............. 30 mm ............20 mm ...........20 mm ......... 30 mm
... 1,0-10 mm ...1,5-13 mm ......1,5-13 mm ........1,5-13 mm .......1,5-13 mm ..... 1,0-10 mm .... 1,0-10 mm ...1,5-13 mm
. 1/2"x20 .......1/2"x20 ..........1/2"x20 ............1/2"x20 ...........1/2"x20 ......... 1/2"x20 ........ 1/2"x20 ........1/2"x20
..........43 mm .........43 mm ............ 43 mm .............. 43 mm ............. 43 mm ............43 mm ...........43 mm ......... 43 mm
.........1,6 kg ..........1,6 kg ............. 1,7 kg ............... 1,7 kg .............. 1,7 kg .............1,7 kg ............1,7 kg ...........1,7 kg
..........18 m/s2 ........18 m/s2 ........... 18 m/s2 ............. 18 m/s2 ............ 18 m/s2 ...........18 m/s2 ..........18 m/s2 ........18 m/s2
.......100 dB (A) .100 dB (A) .....100 dB (A) ......100 dB (A) ......100 dB (A) ... 100 dB (A) ...100 dB (A) ..100
dB (A)
.......113 dB (A) .113 dB (A) .....113 dB (A) ...... 113 dB (A) ......113 dB (A) ....113 dB (A) ... 113 dB (A) ...113
dB (A)
NEDERLANDS
TECHNISCHE GEGEVENS
Nominaal afgegeven vermogen ....................
Afgegeven vermogen ....................................
Onbelast toerental .........................................
1e versnelling .............................................
2e versnelling .............................................
Belast toerental .............................................
1e versnelling .............................................
2e versnelling .............................................
Aantal slagen max. ........................................
Aantal slagen belast max. .............................
Statisch draaimoment*, 1e versnelling/2e versnelling
Boor-ø in beton ..............................................
Tegel en kalkzandsteen .................................
Boor-ø in staal ...............................................
Boor-ø in aluminium ......................................
Boor-ø in hout ................................................
Spanwijdte boorhouder .................................
Booras ...........................................................
Spanhals-ø ....................................................
Gewicht, zonder snoer ..................................
Karakteristiek gemeten versnelling in hand-
armbereik ......................................................
Karakteristiek A-gewogen geluidsniveau:
Geluidsdrukniveau .....................................
Geluidsvermogenniveau ............................
VEILIGHEIDSADVIEZEN
Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen!
Verplaatsbaar gereedschap moet bij het gebruik buiten aan
een aardlekschakelaar aangesloten worden.
Bij het werken met de machine altijd een veiligheidsbril
dragen. Werkhandschoenen en stofkapje voor de mond
worden aanbevolen.
Spanen of splinters mogen bij draaiende machine niet worden
verwijderd.
Voor alle werkzaamheden aan de machine de stekker uit de
kontaktdoos trekken.
Machine alleen uitgeschakeld aan het net aansluiten.
Snoer altijd buiten werkbereik van de machine houden.
Gebruik altijd de extra handgreep. Zelfs als de machine is
voorzien van een veiligheidskoppeling, omdat deze
veiligheidskoppeling alleen werkt als de machine met een ruk
blokkeert.
Bij het boren met diamant boorkronen het slagwerk
uitschakelen.
Bij het werken in wanden, plafonds of vloeren oppassen voor
elektriciteitsdraden, gas- of waterleidingen.
VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM
De electronische slagboor-schroevedraaier is universeel te
gebruiken voor boren, slagboren, schroeven en tappen.
Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals
aangegeven.
EC - VERKLARING VAN OVEREENSTEMMING
Wij verklaren dat dit produkt voldoet aan de volgende normen
of normatieve dokumenten: EN 50144, EN 55014-1, EN
55014-2, EN 61000-3-2, EN 61000-3-3, overeenkomstig de
bepalingen van de richtlijnen 98/37/EG, 89/336/EEG
Volker Siegle
Manager Product Development
NETAANSLUITING
Uitsluitend op éénfase-wisselstroom en uitsluitend op de op
het typeplaatje aangegeven netspanning aansluiten.
Aansluiting is ook mogelijk op een stekerdoos zonder
aardcontact mogelijk, omdat het is ontwerpen volgens
veiligheidsklasse II.
ONDERHOUD
Altijd de luchtspleten van de machine schoonhouden.
Bij intensief slagboorwerk de boorhouder regelmatig van stof
'bevrijden'. Hiervoor de machine met de boorhouder loodrecht
naar beneden houden en de boorhouder dan over het totale
spanbereik openen en sluiten. Het verzamelde stof valt zo uit
de boorhouder. Regelmatige toepassing van reinigingsspray
op de spanbekken en spanbekkenboringen wordt
aanbevolen.
Alleen AEG toebehoren en onderdelen gebruiken.
Onderdelen welke niet vermeld worden, kunnen het beste
door de AEG servicedienst verwisseld worden (zie
Serviceadressen).
Onder vermelding van het tiencijferige nummer op het
machineplaatje is desgewenst een doorsnedetekening van de
machine verkrijgbaar bij: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLEN
Voor alle werkzaamheden aan de machine
de stekker uit de kontaktdoos trekken.
Toebehoren - Wordt niet meegeleverd. Is
apart leverbaar. Zie hiervoor het
toebehorenprogramma.
Draag oorbeschermers! Meetwaarden vastgesteld volgens EN 50 144.
De opgegeven gegevens gelden voor een uitvoering met 230 -240 Volt.
Bij een andere netspanning zijn de gegevens op het typeplaatje gelgig.
* Gemeten volgens de AEG norm N 877318
Other manuals for SBE 630 R
1
This manual suits for next models
4
Table of contents
Languages:
Other AEG Drill manuals
