Aicon Air DAC3140 User manual

KÄYTTÖOHJE
BRUKSANVISNING
INSTRUCTIONS FOR USE
KARALAIKKAHIOMAKONE 6 MM / 3 MM
SLIPSTIFTMASKIN 6 MM / 3 MM
DIE GRINDER 6 MM / 3 MM
DAC3140
L e ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!
Läs och sätt dig in i denna br ksanvisning innan d börjar använda maskinen!
Read these instr ctions caref lly before sing the machine!!
rev.A 060705

DAC3140
2
KARALAIKKAHIOMAKONE 3 MM / 6 MM
1. SISÄLLYS
1. Sisällys………………………………… 2
2. Turvallisuusohjeet……………… 2
3. Konekohtaiset turvaohjeet… 3
4. Yleiskuvaus………………………… 3
5. Koneen käyttö…………………… 4
6. Koneen hoito ja huolto………. 4
7. Tekniset tie ot …………………. 5
8. Räjäytyskuva…………………….. 6
9. Ympäristönsuojelu……………… 7
10. Takuu ………………………………… 7
2. TURVALLISUUSOHJEET
Turvasymbolien merkitys
H omio!
Vaara!
Henkilös ojaimia
on käytettävä
L e
käyttöohjeet
ennen käyttöä!
•Älä koskaan käytä paineilmalaitteita ennen kuin olet huolellisesti lukenut kaikki
yleiset käyttö- ja turvallisuusohjeet.
•Ennen työn aloittamista, tarkasta laitteet ja kytkennät.
•Pi ä työpaikkasi asiallisena ja siistinä, varmista riittävä valaistus työkohteeseen.
•Työskenneltäessä on käytettävä aina tarvittaessa hyväksyttyjä henkilökohtaisia
suojavälineitä: kuulonsuojaimia, suojakypärää, silmäsuojaimia sekä turvajalkineita
varvassuojalla.
•Kanna konetta ainoastaan käsikahvasta. Älä pi ä käyttökytkintä pohjassa kun
kannattelet tai kuljetat konetta. Älä koskaan kanna konetta ilmaletkusta tai siirrä
konetta vetämällä siitä.
•Pi ä lapset ja eläimet poissa työskentelyalueelta. Älä anna lasten käyttää
paineilmalaitteita.
•Älä suuntaa laitetta ihmisiä tai eläimiä kohti. Älä myöskään koh ista
paineilmasuihkua ihoa vasten tai puh ista sillä vaatteita.
•Pysy tarkkaavaisena työskennellessäsi. Älä koskaan käytä konetta huumausainei en,
alkoholin, lääkkei en vaikutuksen alaisena tai sairaana ollessasi.
•Älä koskaan käytä laitteita palo- tai räjäh ysvaarallisessa tilassa. Älä myöskään
käytä happea tai räjähtäviä kaasuja koneen käyttövoimana.
•Älä jätä laitteita kytkettynä paineen alaiseksi, kun niitä ei käytetä.
•Älä muuta koneen toimintaa tai käyttötarkoitusta.
•Käytä laitteessa vain tarkoituksenmukaisia tarvikkeita.
•Älä käytä takaiskuventtiiliä tai vastaavaa, joka antaa ilman pysyä koneen sisällä.
•Irrota laite paineilmaverkosta aina kuljetuksen ajaksi.
•Irrota laite paineilmaverkosta, jos siirtyminen työskentelypaikalla e ellyttää
estei en ylittämistä tai vaatii fyysisiä ponnisteluja.
•Käytä oikeaa painetta. Älä ylitä suurinta sallittua käyttöpainetta.
•Vältä huonoa työasentoa. Seiso työskennellessä aina tukevalla alustalla ja
FIN

DAC3140
3
varmista, että työstettävä kappale on hyvin kiinnitettynä.
• Huoleh i työskentelyalueen riittävästä ilmanvaih osta.
• Laite ei ole suojaeristetty. Älä käytä kohteissa, joissa on vaarana osua
sähköjohtoihin.
3. KONEKOHTAISET TURVAOHJEET
• Laitteen tuottama melutaso voi ylittää 85 B. Työskenneltäessä on käytettävä
kuulonsuojausta.
• Käytä aina silmä-/kasvosuojainta.
• Älä ylitä sallittua ilmanpainetta. Liian suuri paine saattaa aiheuttaa koneen
rikkoutumisen ja vaaratilanteen.
• Älä käytä löysiä vaatteita tai koruja, jotka voivat aiheuttaa takertumisvaaran.
Varmista, ettei pitkistä hiuksista aiheu u takertumisvaaraa.
• Työstettävästä materiaalista riippuen, työympäristöön saattaa muo ostua
tervey elle haitallista pölyä. Käytä tarvittaessa hengityksensuojainta.
Suojainluokka on valittava työstettävän materiaalin mukaan.
• Älä työskentele pitkiä aikoja yhtäjaksoisesti (tärinän aiheuttama vaurioriski).
• Käytä vain paineilmalaitteille tarkoitettuja hiomakiviä. Kiven särkyminen voi
aiheuttaa vakavan vaaratilanteen (suurella nopeu ella sinkoutuvat kappaleet).
• Älä kosketa pyörivää karaa tai hiomakiveä.
• Älä pi ä kättä tai mitään kehon osaa työstettävän kappaleen takana.
• Laite on irrotettava aina paineilmalinjasta ennen hiomakiven vaihtoa sekä säätö- tai
huoltotoimenpiteitä.
• Ilmaletkun arvaamaton liike voi aiheuttaa tapaturman vaaran.
4. YLEISKUVAUS
1. Kara
2. Käyttökytkin
3. Tehon valitsin
4. Paineilmaliitäntä (1/4”)

DAC3140
4
5. KONEEN KÄYTTÖ
Ennen käyttöä:
− Kone tulee paineilmajärjestelmään liittämistä varten varustaa järjestelmään
soveltuvalla liittimellä. Koneeseen voi aan liittää ¼” kierteellä varustettu liitin.
− Varmista, että kompressori (paineilmaläh e) sekä paineilmajärjestelmä pystyvät
tuottamaan laitteen tarvitseman ilmamäärän. Sallittua maksimipainetta ei saa
ylittää.
Käyttökytkin:
− Pitämällä käyttökytkintä pohjassa aloittaa kara pyörimisen. Kara lakkaa pyörimästä
muutaman sekunnin kuluttua siitä, kun käyttökytkin vapautetaan. Älä aseta laitetta
alustalle ennen kuin kara on kokonaan pysähtynyt.
Tehon valitsin:
− Tehon valitsin on neljäasentoinen, jossa 1 vastaa pienintä teho ja 4 suurinta.
Hiomakiven asennus ja vaihto:
− Irrota laite paineilmaverkosta.
− Lukitse kara-akseli paikoilleen kiintoavaimella (11mm). Avaa karan lukitusmutteri
kiintoavaimella (17mm) pyörittämällä sitä vastapäivään.
− Aseta hiomakivi karaistukkaan ja kiristä lukitusmutteri myötäpäivään kääntämällä.
− Irrota asennustyökalut ennen laitteen kytkemistä paineilmaverkkoon.
Jos olet epävarma koneen käytöstä, ota yhteys laitteen myyneeseen
liikkeeseen tai alan ammattihenkilöön.
6. HUOLTO JA KUNNOSSAPITO
Ennen huoltotoimenpiteitä irrota ja tyhjennä laitteet paineilmasta.
•Tarkista ja huolla koneet sekä turvalaitteet säännöllisesti.
•Älä koskaan käytä bensiiniä tai muita tulenarkoja nesteitä työkalujen
puh istamiseen.
•Vaikeissa vikatapauksissa kysy alan ammattihenkilöltä tai maahantuojan
valtuuttamasta huollosta.
Voitel
Kone pitää voi ella ennen käyttöönottoa.
•Irrota kone ilmaverkosta.
•Käännä kone ylösalaisin ja kaa a koneeseen 2-5 tippaa laiteöljyä ilmanottoon. Käytä
vain paineilmalaitteisiin sopivaa öljyä. Käytä konetta heti öljyämisen jälkeen.
•Pyyhi ylimääräinen öljy pois. Liika öljy vahingoittaa O-rengas -tiivisteitä.
•Päivittäinen öljyäminen ei ole tarpeen, jos käytät öljytintä.

DAC3140
5
Paineilmajärjestelmän kytkentä
Esimerkki paineilmajärjestelmän kytkemisestä:
1. 1. Paineilmakompressori
2. 2. Suo atin / ve enerotin
3. 3. Paineensää in
4. 4. Öljytin
5. 5. Paineilmaletku
6. 6. Työkalu
Käytä paineilmajärjestelmässä öljytintä varmistaaksesi paineilmalaitteen tehokkuus ja
pitkä käyttöikä. Käytä vain paineilmalaitteisiin sopivaa öljyä ja tarkista öljyn määrä
öljyttimessä päivittäin. HUOM. Paineilmaverkoston pituu en ylittäessä 10 m, öljyttimen
teho ei välttämättä riitä voitelemaan paineilmalaitteita riittävän tehokkaasti. Tällöin
huoleh i riittävästä voitelusta koh an ”voitelu” mukaan.
Paineilman suo atinta/ve enerotinta tulee käyttää nestei en ja epäpuhtauksien
poistoon sekä ruosteen, rikkoutumisen ja koneen sisäosien kulumisen estämiseksi.
Suo atin on tarkistettava päivittäin ja tarvittaessa tyhjennettävä.
Kone, liittimet ja letkut täytyy suojata likaa vastaan. Karkea pöly, hiekka, jne. voivat
aiheuttaa vuotoja ja vahingoittaa konetta sekä liittimiä.
Vältä säilyttämistä kosteissa tiloissa. Kun lopetat koneen käytön, öljyä se ja pyöritä
hiukan. Tämä estää koneen ruostumisen.
7. TEKNISET TIEDOT
Kuormittamaton nopeus n. 25 000 r/min
Ilman kulutus n. 260 l/min
Istukka 6mm (lisävaruste 3mm)
Ilmaliitos ¼”
Käyttöpaine, maksimi 6,3 bar (630 kPa)

DAC3140
6

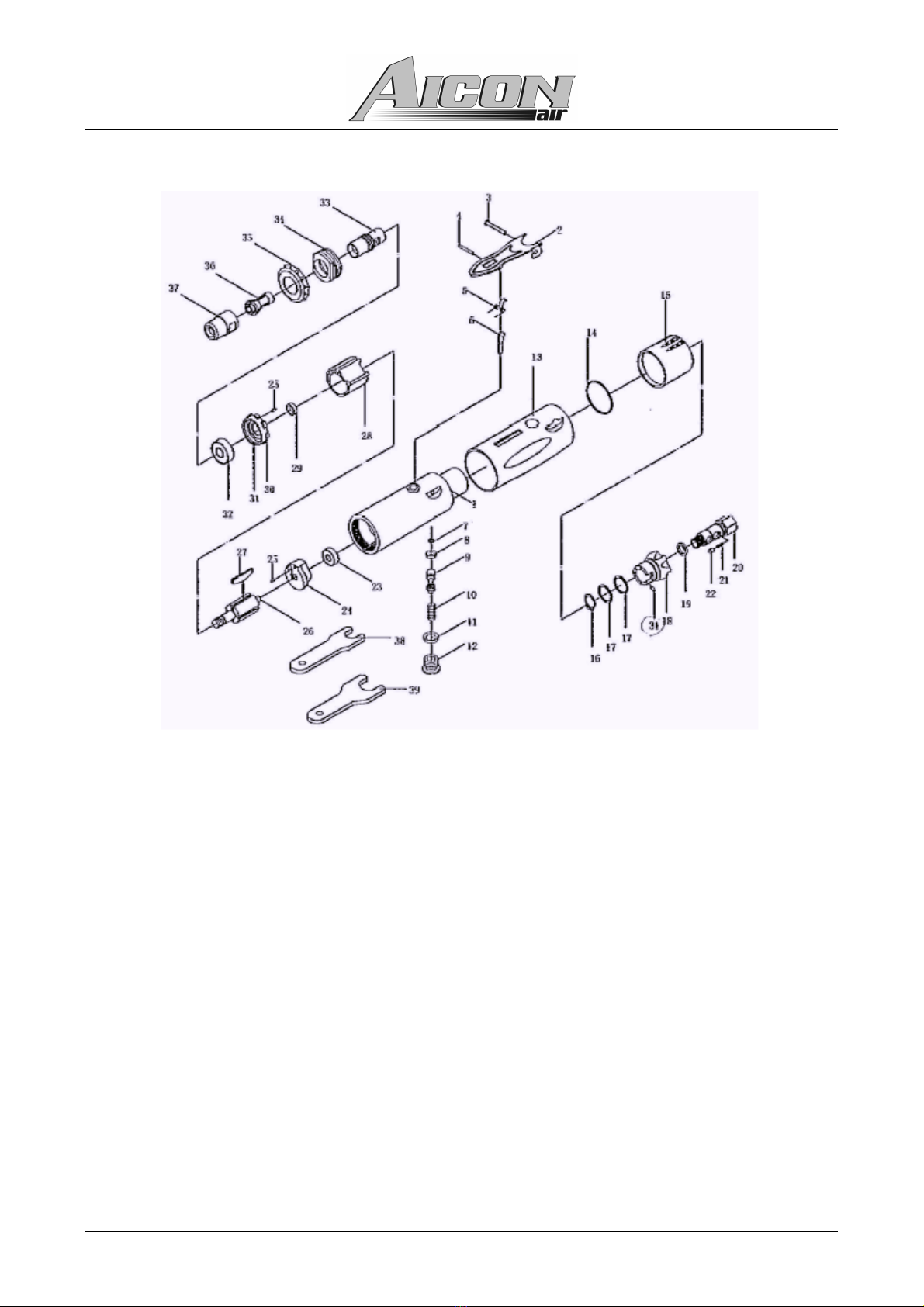

8. RÄJÄYTYSKUVA

DAC3140
7
9. YMPÄRISTÖNSUOJELU
Tuotteen pakkausta hävitettäessä sekä tuotetta käytöstä poistettaessa nou ata
materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita.
10. TAKUU
Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.
Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali-
ja valmistusvikojen osalta, jos ne to etaan tarkastuksessa vialliseksi.
Ostajan on esitettävä takuuvaatimuksen yhtey essä kassakuitti, ostolasku, takuuto istus
tai lähetyslista. Tuote on palautettava täy ellisenä, varustettuna selostuksella
toimintahäiriöistä.
Takuu raukeaa, mikäli kone on avattu, osia vaih ettu, sitä korjattu tai sen rakennetta
muutettu. Takuu ei ole voimassa ammatti- tai vuokrauskäytössä.
Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta,
väärästä käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta,
kuljetusvaurioita eikä mitään välillisiä kustannuksia.
Takuukorjaukset saa teh ä vain maahantuojan valtuuttama huolto.
Oikeu et muutoksiin pi ätetään.
Maahantuoja: VKO FIN-63610
EY-VAATIMUSTENMUKAISUUSVAKUUTUS
EU-maahantuoja: Veljekset Keskinen Oy
Onnentie 7
63610 TUURI
vakuutamme, että Laite: Aicon air – karalaikkahiomakone 3 mm / 6 mm
Tyyppikoodi: DAC3140
täyttää seuraavien direktiivien vaatimukset: 98/37/ETY
ja on seuraavien yhdenmukaistettujen standardien mukainen: SFS-EN 792
16.3.2007
Kari Haka
Tuontipäällikkö

DAC3140
8
SLIPSTIFTMASKIN 6 MM / 3 MM
1. INNEHÅLL
1. Innehåll.………………………………………………….. 8
2. Säkerhetsinstruktioner.………………………….. 8
3. Maskinspecifika säkerhetsinstruktioner….. 9
4. Allmän beskrivining…………………………………. 9
5. Använ ning………………………………………………. 10
6. Skötsel och un erhåll………………………………. 10
7. Tekniska ata …………………………………………. 11
8. Detaljbil ………………………………………………… 12
9. Miljövår …………………………………………………. 13
9. Garanti ……………………………………………………. 13
2. SÄKERHETSINSTRUKTIONER
Säkerhetssymbolernas bety else
Varning!
Fara!
Skydds tr stning
obligatoriskt
Läs
br ksanvisningarna
före användning!
•Använ al rig tryckluftsutrustningar innan u har läst igenom alla allmänna
använ nings- och säkerhetsinstruktioner noggrant.
•Innan u påbörjar arbetet, kontrollera utrustningar och anslutningar.
•Håll itt arbetsområ e rent, se till att arbetsområ et har tillräcklig belysning.
•När man använ er maskinen måste man använ a hörselsky och vi behov
personlig sky sutrustning; sky shjälm, sky sglasögon, och säkerhetsskor me
tåsky . Använ allti personlig sky sutrustning som är go kän .
•Bär allti maskinen i han taget. Håll inte startknappen intryckt när u bär eller
transporterar maskinen. Bär al rig maskinen i luftslangen eller förflytta maskinen
genom att ra i en.
•Låt inte barn och jur komma i närheten av arbetsområ et. Låt inte barn använ a
tryckluftsutrustningen.
•Rikta inte utrustningen mot människor eller jur. Blås al rig tryckluft mot hu en
eller rengör klä er me en.
•Var uppmärksam un er arbetet. Använ al rig utrustningen un er rog-, alkohol-
eller me icinpåverkan eller när u är sjuk.
•Använ al rig utrustningen i bran - eller explosionsfarliga utrymmen. Använ inte
heller syra eller explosiva gaser som rivkraft för maskinen.
•Lämna inte utrustningen ansluten me lågt tryck, när en inte använ s.
•Mo ifiera inte maskinens funktion eller använ ningsän amål.
•Använ en ast tillbehör som är ämna e för utrustningen.
•Använ inte bakslagsventil eller någon inställning, som le er till att luften stannar
kvar inne i maskinen.
•Koppla allti bort utrustningen från tryckluftsnätet un er transport.
SWE

DAC3140
9
•Koppla bort utrustningen från tryckluftsnätet, om förflyttningen på arbetsplatsen
kräver att man använ er stegar eller fysiska ansträngningar.
•Använ rätt tryck, överskri inte högsta tillåtna arbetstryck.
•Se till att u står på ett sta igt un erlag när u arbetar och säkerställ att
arbets elen är or entlig fastsatt.
•Se till att et finns tillräcklig me ventilation på arbetsområ et.
•Utrustningen är inte förstärkt me ubbelisolering. Använ inte på platser är et
finns risk för att man träffar elle ningar.
3. MASKINSPECIFIKA SÄKERHETSANVISNINGAR
•Utrustningens bullernivå överskri er 85 B. När man använ er häftpistolen måste
man använ a hörselsky och vi behov personlig sky sutrustning.
•Använ ning av ögon-/ansiktssky rekommen eras.
•Överskri inte tillåtet lufttryck. För högt tryck kan le a till att maskinen går sön er
och risksituation.
•Använ inte löst sittan e klä esplagg eller smycken, som kan fastna i maskinen.
Kontrollera att långt hår inte riskerar att fastna.
•Beroen e på arbets elen, kan et uppstå amm som är ska lig för hälsan. Använ
an ningssky vi behov. Sky sklass väljs enligt et material som ska bearbetas.
•Arbeta inte långa perio er utan avbrott (vibrationerna kan le a till ska or).
•Använ en ast slipstenar som är ämna e för tryckluftsutrustningar. Om stenen
spricker kan allvarliga risksituationer uppstå ( elar slungas iväg i hög hastighet).
•Vi rör al rig en roteran e spin el eller slipsten.
•Håll inte han en eller någon kropps el bakom arbets elen.
•Koppla allti bort utrustningen från tryckluftslinjen innan u byter slipsten och
utför justerings- och un erhållsåtgär er.
•Ovänta rörelseriktning hos slangen kan me föra risk för personska a.
4. ALLMÄN BESKRIVNING
1. Stift
2. Startknapp
3. Effektväljare
4. Tryckluftsanslutning (1/4”)

DAC3140
10
5. ANVÄNDNING
Innan användning:
−Maskinen ska utrustas me en a apter som passar tryckluftssystemet före
anslutning till tryckluften. Till maskinen kan en a apter me ¼” gängor.
−Kontrollera att kompressorn (tryckluftskällan) och tryckluftsenheten kan
pro ucera för maskinen nö vän ig tyckluftmäng . Maximalt tillåtet tryck får inte
överskri as.
Startknapp:
−Genom att hålla startknappen ne tryck, snurrar maskinen i val riktning.
Maskinen slutar snurra några sekun er efter att startknappen har släppts. Placera
inte spärrskaftet på ett un erlag förrän en har stannat helt.
Effektväljare:
−Effektväljaren har fyra lägen är 1 motsvarar lägsta effekt och 4 högsta effekt.
Montering och byte av slipsten:
−Koppla bort utrustningen från tryckluftsnätet.
−Lås spin elaxeln på plats me en U-nyckel (11 mm). Öppna spin elns låsmutter
me en U-nyckel (17 mm) genom att rotera en motsols.
−Placera slipstenen i spin elchucken och ra åt låsmuttern me urs.
−Ta bort moteringsverktygen innan u ansluter utrustningen till tryckluftsnätet.
Om d är osäker på maskinens användning, kontakta affären som sålde
tr stningen eller branschens yrkesperson.
6. SKÖTSEL OCH UNDERHÅLL
Före un erhållsåtgär er, kopplar bort och töm utrustningarna från tryckluft.
•Granska och un erhåll maskinerna och säkerhetsutrustningarna regelbun et.
•Använ al rig bensin eller an ra bran farliga vätskor för rengöring av
arbetsverktyg.
•Vi stora fel kontakta branschens yrkespersoner eller importörens auktorisera e
servicepersoner för rå .
Smörjning
Maskin bör smörjas innan en tas i bruk.
•Koppla bort maskinen från luftnätet.
•Vän maskinen upp och ner och häll 2-5 roppar maskinolja i maskinens luftintag.
Använ en ast olja som lämpar sig för tryckluftsutrustningar. Räta upp maskinen
genast efter oljning
•Torka bort överbliven olja. För mycket olja ska ar O-ringens tätningar.
•Daglig oljning är inte nö vän ig, om u använ er oljesmörjare.
