AICON DAC1528 User manual

KÄYTTÖOHJE
BRUKSANVISNING
INSTRUCTIONS FOR USE
YHDISTELMÄNAULAIN
KOMBINERAD SPIKPISTOL
COMBINATION NAILER
DAC1528
Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!
Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen!
Read these instructions carefully before using the machine!!

SISÄLLYSLUETTELO.
Tekniset tiedot
Turvallisuusohjeet
Ennen käyttöä
Käyttäminen
Huolto
Ympäristönsuojelu
Takuu
TEKNISET TIEDOT
Paino (ilman nauloja) 1,6 kg
Paineilmaliitin 1/4” NPT
Maksimi sallittu käyttöpaine 7 bar
Suositeltava käyttöpainealue 4-7 Bar
Naula Ø 1,25 x 1 mm
Naulan pituus 15-50 mm
Hakanen Ø 1,25 x 1 mm
Hakasen pituus 16-40 mm
Makasiini n. 110 kpl
Äänenpainetaso LpA, 1s = 88 dBA
Äänenvoimakkuustaso LpA, 1s = 95 dBA
Hetkellinen äänenpaine LpA, 1s = 82 dBA

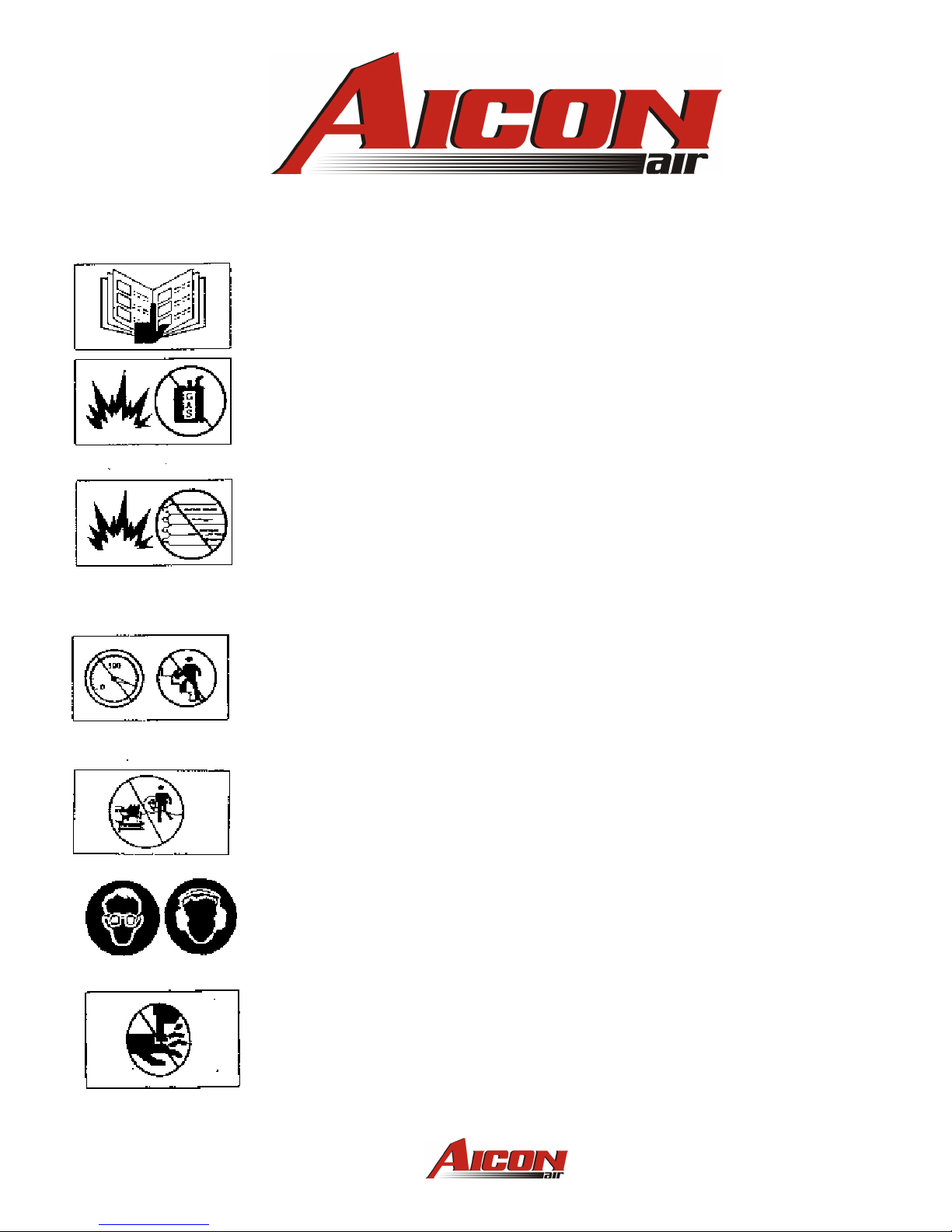

TURVALLISUUSOHJEET
Turvallisuusohjeitten huomiotta jättäminen voi aiheuttaa vakavan
onnettomuuden tai kuoleman.
•Lue ja ymmärrä nämä ohjeet, ennen kuin käytät tätä työkalua.
•Vain opastetut henkilöt saavat käyttää paineilma naulainta.
•Älä koskaan käytä paineilmalaitteita ennen kuin olet huolellisesti lukenut
kaikki yleiset käyttö- ja turvallisuusohjeet.
•Pidä työpaikkasi asiallisena ja siistinä, huolehdi hyvästä valaistuksesta.
•Pysy tarkkaavaisena työskennellessäsi, älä koskaan käytä naulainta
huumausaineiden , alkoholin tai lääkkeiden vaikutuksen alaisena.
•Pidä lapset ja eläimet poissa työskentelyalueelta.
•Naulain saattaa potkaista taakse, mikäli naula osuu ammuttaessa johonkin
kovaan materiaaliin, esimerkiksi teräkseen tms. myös naula saattaa kääntyä ja
sinkoutua käyttäjää kohti.
•Naulaimesta on pidettävä tiukasti kiinni ja painettava naulain tiukasti kohdetta
vasten.
•Älä muuta koneen toimintaa tai käyttötarkoitusta.
•Älä Koskaan käytä naulainta palo tai räjähdysvaarallisessa tilassa.
•Älä käytä happea tai räjähtäviä kaasuja naulaimen käyttövoimana.
•Varmista ettei liipaisin ole painettuna kun kytket naulaimen
paineilmaverkkoon.
•Älä jätä naulainta paineilmaverkkoon kuljetuksen ajaksi ja kun sitä ei käytetä.
•Kanna naulainta ainoastaan käsikahvasta älä pidä sormea liipaisimella.
•Älä käytä takaiskuventtiiliä, joka jättää paineen naulaimen sisälle.
•Älä koskaan käytä bensiiniä tai muita tulenarkoja nesteitä työkalun
puhdistamiseen. Koneen sisäiset höyryt voivat aiheuttaa räjähdyksen
•Naulaimen tuottama melutaso ylittää 85 dB.
•Naulaimella työskenneltäessä on aina käytettä hyväksyttyjä kuulonsuojaimia,
silmäsuojaimia ja tarvittaessa suojakypärää, turvajalkineita sekä muita
turvavarusteita.
• Älä kurkottele työskennellessäsi, seiso aina tukevalla alustalla .
•Älä koskaan laita kättäsi tai muuta kehonosaa naulaimen laukaisu-
alueelle kun kytket konetta ilmaverkkoon tai irrotat sen ilmaverkosta
•Älä koskaan osoita naulaimella itseäsi tai muita kohti
•Vahinkojen välttämiseksi lopeta koneen käyttö heti, jos toimintahäiriöitä
esiintyy

ENNEN KÄYTTÖÄ .
Ennen naulaimen käyttöönottoa tulee varmistaa .
•Liipaisimen ja turvavarmistimen toiminta seuraavasti.
1. Tarkista ettei naulain ole liitetty paineilmaverkkoon ja että lipas on tyhjä.
2. Tarkista että liipaisin ja turvamekanismi liikkuu ylös- ja alaspäin ilman
minkäänlaista juuttumista.
3. Yhdistä naulain paineilmaverkkoon.
4. Paina naulain työkappaletta vasten vetämättä liipaisimesta, naulain ei saa toimia.
5. Nosta naulain irti työkappaleesta, vedä liipaisimesta, naulain ei saa toimia.
6. Älä koskaan käytä konetta jos turvamekanismi ei toimi.
7. Irrota naulain paineilmaverkosta.
Naulaimen käyttö, lataaminen
Avaa lipas auki ääriasentoon.
Tarkista että käytät naulaimeen sopiva nauloja (katso tekniset tiedot.)
Laita naulakampa lippaaseen, varmista että naulat tulevat oikeinpäin ja
naulankärjet vastaavat lippaan pohjaan.
Työnnä lipas kiinni niin että se lukkiutuu.
Kytke naulain kompressoriin käyttäen paineilmaletkua. Varmista, että letku kestää
työpaineen ja että siinä on oikean tyyppinen pikaliitin
Säädä paine pienimmälle käyttöpaineelle (katso tekniset tiedot).
Paina naulain työkappaleeseen kiinni ja vasta tämän jälkeen vedä liipaisimesta
ampuaksesi naulan.
Vapauta liipaisin heti kun naula on isketty työkohteeseen.
Siirrä naulainta seuraavaan kohteeseen ja toista yllä oleva menettelytapa.
Testaa naulaimen toimivuus puuhun nähdäksesi meneekö naula oikeaan syvyyteen,
säädä painetta tarpeen mukaan, älä ylitä maksimi käyttöpainetta.
Varmista myös ettei käyttökohdalla ole sähköjohtoja tai putkia.
Vältä naulaimen laukaisemista jos makasiini on tyhjä.
Suojaa silmäsi ja korvasi. Käytä silmäsuojaimia, jotka varustettu sivusuojilla. Käytä
kuulosuojaimia. käyttäjien tulee varmistaa, että jokainen koneella työskentelevä
sekä lähellä konetta oleva käyttää näitä suojaimia.

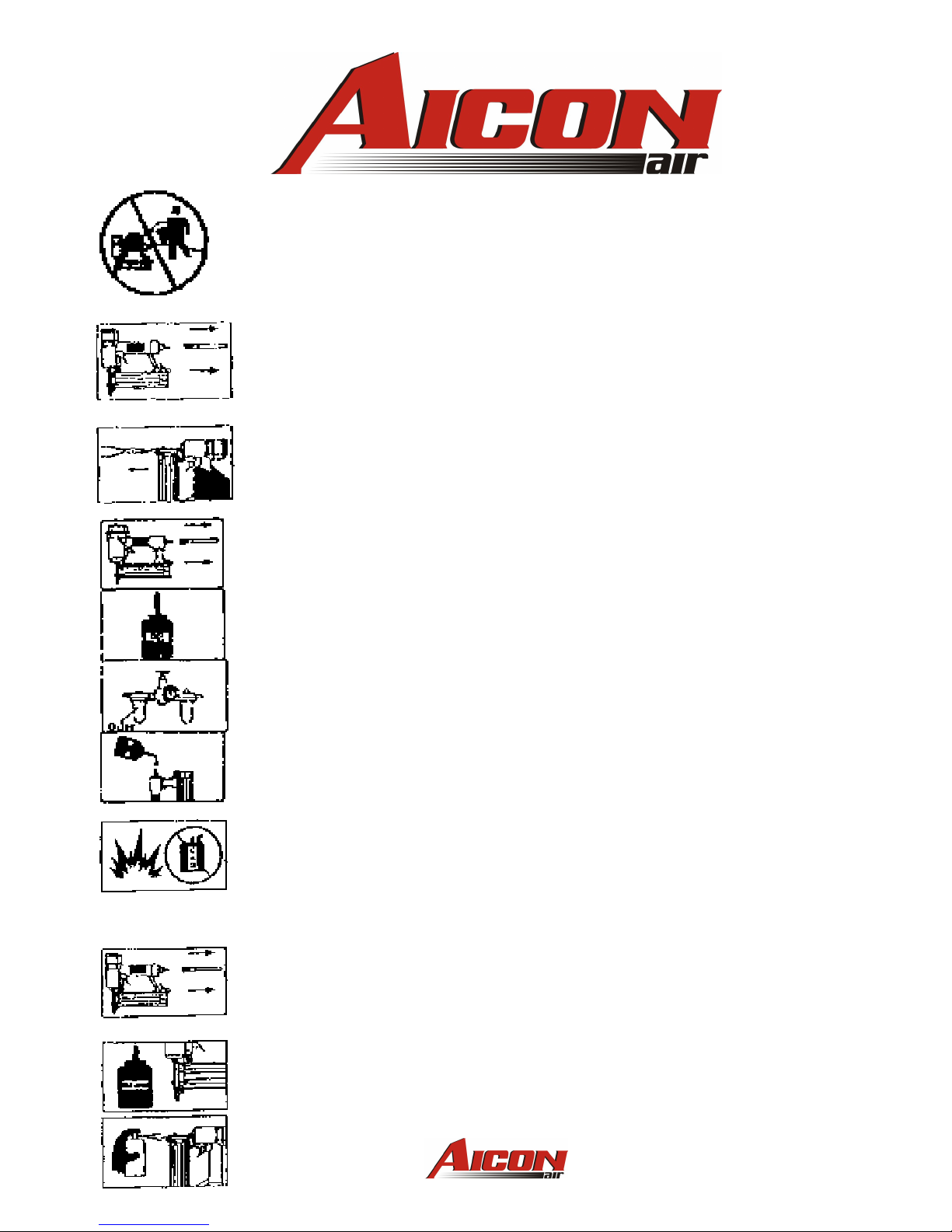

NAULAIMEN HUOLTO
IRROTA NAULAIN PAINEILMAVERKOSTA.
Juuttuneen naulan irrottaminen.
Naula on juuttunut laukaisu-alueelle
Tarvittaessa löysää päätylevyn ruuvit ja irrota suojalevy. Vedä juuttunut naula ulos
pihdeillä.
Naula juuttunut lippaan sisälle.
Vedä naulansyötin taka-asentoon niin että se lukkiutuu. Poista juuttuneet naulat
lippaasta.
Tarkista ja vaihda kaikki kuluneet ja rikkoutuneet koneen osat.
VOITELU
Irrota kone paineilmailmaverkosta ennen koneen voitelua.
Naulain pitää voidella ennen ensikäyttöä
Käännä naulain ylösalaisin ja laita naulaimeen tippa öljyä paineilmaliittimen kautta.
Käytä konetta heti öljyämisen jälkeen
Liika öljy vahingoittaa O-rengas tiivisteitä ja aiheuttaa toimintahäiriöitä.
Päivittäinen öljyäminen on tarpeen jatkuvassa käytössä.
PUHDISTAMINEN
Älä koskaan käytä bensiiniä tai muita tulenarkoja nesteitä työkalun puhdistamiseen.
Koneen sisäiset höyryt voivat aiheuttaa räjähdyksen.
Poista naulaimeen ulkopuolelle kertynyt lika paineilmalla, puhdista ja voitele
turvamekanismi tarvittaessa paineilmatyökalu öljyllä. Älä käytä liikaa
voiteluainetta. Tarkista ennen käyttöä turvavarmistimen toiminta.
Naulain, liittimet ja letkut täytyy suojata likaa vastaan. Karkea pöly, hiekka, jne.
voi aiheuttaa, toimintahäiriöitä, vuotoja ja vahingoittaa naulainta sekä liittimiä.

YMPÄRISTÖNSUOJELU
Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä
annettuja ohjeita.
Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava erilliskeräykseen. Lisätietoja
www.serty.fi
TAKUU
Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.
Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen
osalta, jos ne todetaan tarkastuksessa vialliseksi.
Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote
on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.
Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu. Takuu ei ole
voimassa ammatti- tai vuokrauskäytössä.
Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai
asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.
Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.
Oikeudet muutoksiin pidätetään .
EY-VAATIMUSTENMUKAISUUSVAKUUTUS
EU-maahantuoja: Veljekset Keskinen Oy
Onnentie 7
63610 TUURI
vakuuttamme, että Laite: Yhdistelmänaulain
Tyyppikoodi: DAC 1528
täyttää seuraavien direktiivien vaatimukset: 98/37/EC
ja on seuraavien yhdenmukaistettujen standardien mukainen: EN ISO 4871, EN 28662-1, EN ISO 8662-7, EN 10296
23.10.2009
Kari Haka
Tuontipäällikkö.

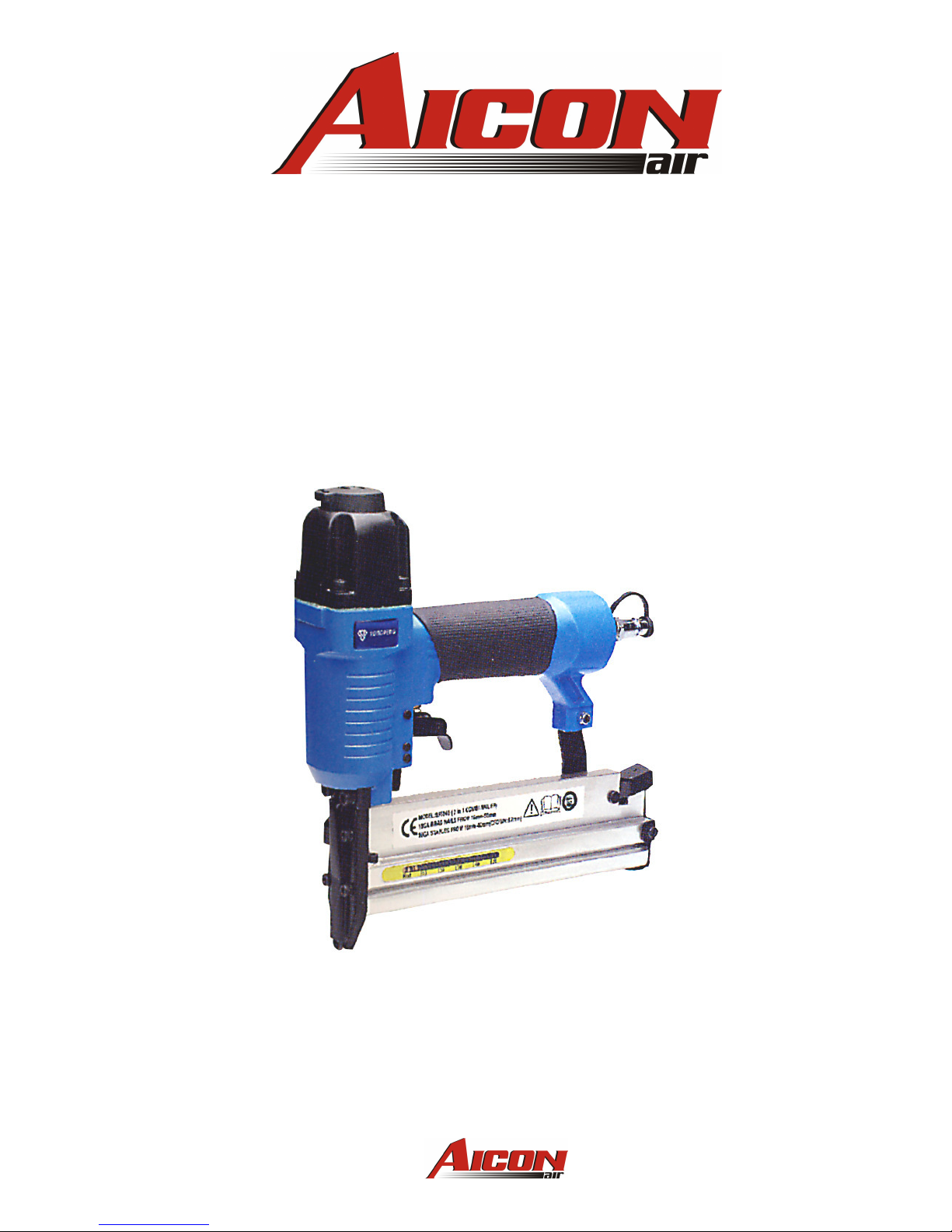

KOMBINERAD SPIKPISTOL
DAC1528
Bruksanvisning
VIKTIGT
Läs igenom alla säkerhets- och användningsinstruktioner noggrant och behåll dem för framtida bruk.

INNEHÅLL
Tekniska data
Säkerhetsinstruktioner
Innan användning
Användning
Underhåll
Miljövård
Garanti
TEKNISKA DATA
Vikt (utan spikar) 1,6 kg
Tryckluftsanslutning 1/4” NPT
Arbetstryck, max. 7 bar
Rekommenderat arbetstryck 4-7 bar
Spik Ø 1,25 x 1 mm
Spikets längd 15-50 mm
Klammer Ø 1,25 x 1 mm
Klammerns längd 16-40 mm
Magasin ca.110 st.
Ljudtrycksnivå LpA, 1s = 88 dBA
Ljudeffektnivå LpA, 1s = 95 dBA
Momentant ljudtryck LpA, 1s = 82 dBA

SÄKERHETSINSTRUKTIONER
Underlåtenhet att följa säkerhetsinstruktionerna kan resultera i allvarlig skada eller
dödsfall.
•Läs igenom instruktionerna noggrant innan du använder verktyget.
•Tryckluftsspikpistol får endast användas av personal som är utbildad
och instruerad i dess användning.
•Använd aldrig tryckluftsutrustningar innan du har läst igenom alla
allmänna användnings- och säkerhetsinstruktionerna noggrant.
•Håll ditt arbetsområde ändamålsenligt och rent och se till att
arbetsområdet har tillräcklig belysning.
•Var uppmärksam under arbetet. Använd aldrig spikpistolen under drog-,
alkohol- eller medicinpåverkan.
•Låt inte barn och djur komma i närheten av arbetsområdet.
•Spikpistolen kan ha rekyl, om spiken träffar någon hård material, t. ex.
stål eller dylikt. Spiken kan även ändra kurs och slungas mot
användaren.
•Håll spikpistolen i ett stadigt grepp och tryck den stadigt mot
arbetsstycket.
•Modifiera inte maskinens funktion eller användningsändamål.
•Använd aldrig utrustningen i brand- eller explosionsfarliga utrymmen.
•Använd aldrig syre eller explosiva gaser som drivkraft för maskinen.
•Håll inte startknappen intryckt när du kopplar maskinen till
tryckluftsnätet.
•Lämna aldrig maskinen ansluten till tryckluftsnätet när du transporterar
maskinen eller inte använder den.
•Bär alltid maskinen i handtaget. Håll inte startknappen intryckt när du
bär eller transporterar maskinen.
•Använd inte bakslagsventil, som leder till att trycket blir kvar inne i
maskinen.
•Använd aldrig bensin eller andra brandfarliga vätskor vid rengörning av
maskinen. Ångor inne i maskinen kan leda till explosion.
•Spikpistolens bullernivå överskrider 85 dB.
•När man använder spikpistolen måste man använda godkända
hörselskydd ach skyddsglasögon och vid behov skyddshjälm,
säkerhetsskor och annan skyddsutrustning.
•Se till att du inte behöver sträcka dig under arbetet. Stå på ett stadigt
underlag.
•Håll inte handen eller någon annan kroppsdel i maskinens skottområde
då du kopplar maskinen till eller från tryckluftsnätet.
•Rikta aldrig maskinen mot dig själv eller andra.
•För att undvika skador, avbryt arbetet omedelbart om du märker
funktionsfel.

INNAN ANVÄNDNING
Innan man börjar använda spikpistolen, bör man försäkra sig om att:
•startknappen och säkerhetsspärren fungerar genom att:
1. Kontrollera att spikpistolen inte är kopplad till tryckluftsnätet och att magasinet är
tomt.
2. Kontrollera att startknappen och säkerhetsspärren rör sig uppåt och neråt utan att
fastna.
3. Koppla spikpistolen till tryckluftsnätet.
4. Tryck spikpistolen mot arbetsstycket utan att trycka in startknappen. Spikpistolen
bör ej fungera.
5. Lyft spikpistolen från arbetsstycket och tryck in startknappen. Spikpistolen bör ej
fungera.
6. Maskinen får ej användas om inte säkerhetsspärren fungerar.
7. Koppla spikpistolen från tryckluftsnätet.
Användning och laddning av spikpistolen
Öppna magasinet till sitt yttre läge.
Kontrollera att spikarna är av rätt storlek till spikpistolen (se Tekniska data).
Sätt spikbanet på plats i magasinet, försäkra dig om att spikarnas uddar är mot magasinets
botten.
Stäng magasinet så att det låses.
Koppla spikpistolen till kompressorn med hjälp av tryckluftsslangen. Försäkra dig om att
slangen tål arbetstrycket och att den är utrustad med den rätta snabbkopplingen.
Justera trycket till det minsta arbetstrycket (se Tekniska data).
Tryck spikpistolen mot arbetsstycket och tryck sedan in startknappen.
Frigör startknappen omedelbart efter varje inskjuten spik.
Flytta spikpistolen till nästa position och upprepa proceduren ovan.
Testa spikpistolens funktion genom att skjuta spikar i trä. Kontrollera att spiken når det rätta
djupet. Justera trycket efter behov. Överskrid aldrig det största tillåtna arbetstrycket.
Försäkra dig även om att det inte finns elkablar eller rör på arbetsområdet.
Undvik att trycka på startknappen om magasinet är tomt.
Skydda ögon och öron. Använd skyddsglasögon med sidoskydd.
Använd hörselskydd. Operatörer är ansvariga för att tillse att operatörer och personer som
befinner sig intill maskiner använder dessa skydd.
