EXTOL PREMIUM 8894580 Installation and operating instructions

8894580
Hřebíkovačka na konstrukce se zážehovým plynovým pohonem /CZ
Klincovačka na konštrukcie so zážihovým plynovým pohonom /SK
Szerkezeti gázpatronos szögbelövő /HU
Nagler für Konstruktionen mit Gas-Ottomotor /DE
Ignition Gas Frame Nailer /EN
Původní návod kpoužití
Preklad pôvodného návodu na použitie
Az eredeti használati utasítás fordítása
Übersetzung der ursprünglichen Bedienungsanleitung
Translation of the original user‘s manual

32
CZ /UPOZORNĚNÍ
Před použitím si prosím pečlivě přečtěte návod aupozornění ktomuto nářadí.
Pokud tak neučiníte, mohlo by to vést kvážnému úrazu.
SK /UPOZORNENIE
Pred použitím si, prosím, pozorne prečítajte návod aupozornenia ktomuto náradiu.
Ak tak neurobíte, mohlo by to viesť kvážnemu úrazu.
HU /FIGYELMEZTETÉS!
A készülék első használatba vétele előtt gyelmesen olvassa el ahasználati útmutatót.
A használati útmutató ismerete nélkül akészülékkel súlyos sérülést is okozhat.
DE /HINWEIS
Bitte lesen Sie lesen Sie vor dem Gebrauch die Bedienungsanleitung und Hinweise für dieses
Werkzeug sorgfältig durch. Anderenfalls kann es zu schweren Verletzungen kommen.
EN /ATTENTION
Please carefully read the user‘s manual and information related to this tool before using it.
Otherwise, this could result in serious injury.
CZ /SOUČÁSTI AOVLÁDACÍ PRVKY
SK /SÚČASTI AOVLÁDACIE PRVKY
HU /A KÉSZÜLÉK RÉSZEI ÉS MŰKÖDTETŐ ELEMEI
DE /BESTANDTEILE UND BEDIENELEMENTE
EN /PARTS AND CONTROL ELEMENTS
2
1
7
8
6
5
4
3
10 9
Obr. 1/ 1.ábra /Abb.1 /Fig. 1
11

54

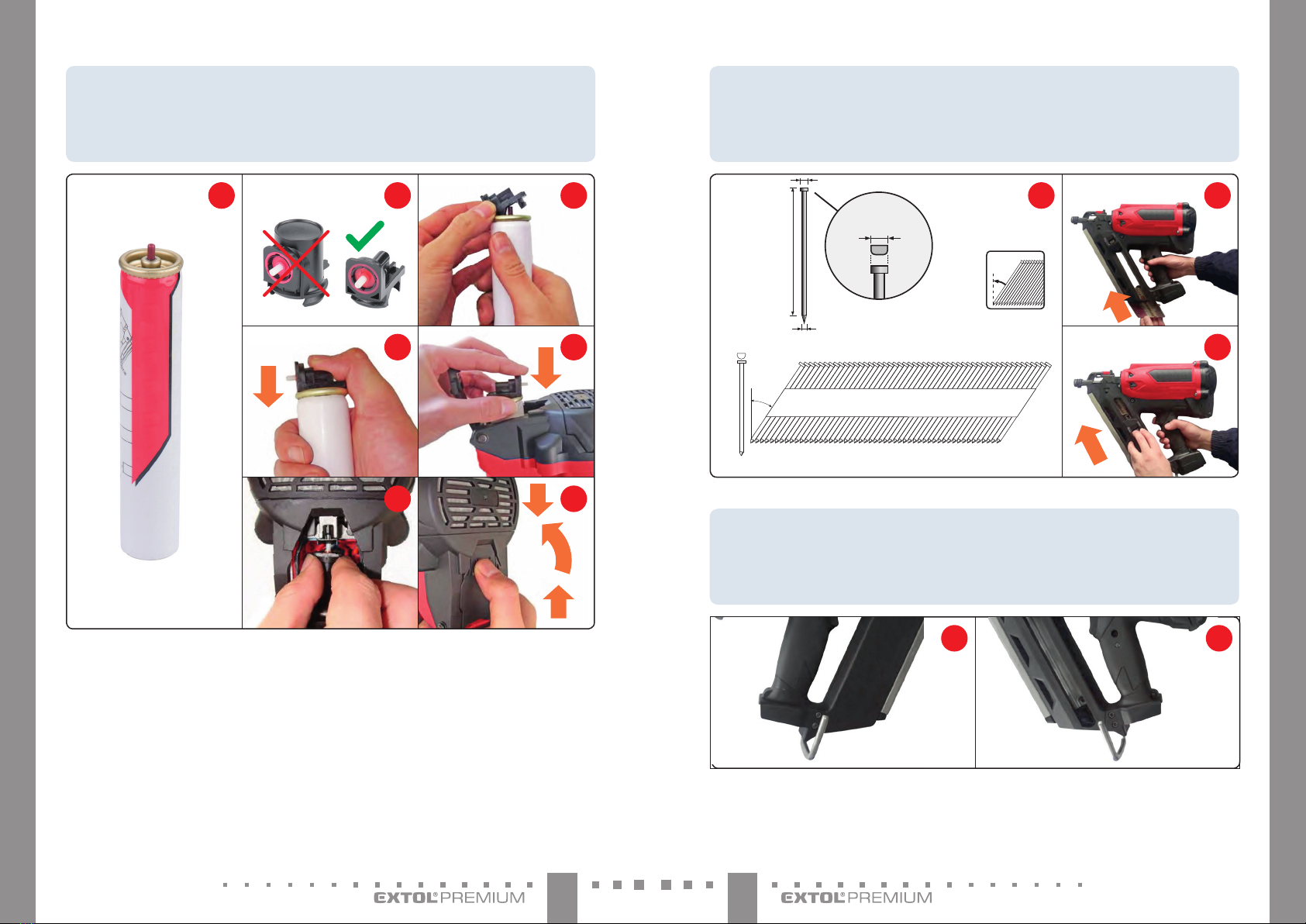

CZ /VLOŽENÍ HŘEBÍKŮ
SK /VLOŽENIE KLINCOV
HU /A SZÖGEK BEHELYEZÉSE
DE /EINLEGEN DER NÄGEL
EN /INSERTING THE NAILS
∅ 6,8-7,7mm
∅2,9 -3,3mm
50-90mm
34°
∅7,0mm
∅3,05mm
34°
75mm
1 2
3
Obr. 3/ 3.ábra /Abb. 3 /Fig.3
CZ /INSTALACE HÁKU PRO ZAVĚŠENÍ HŘEBÍKOVAČKY ZA OPASEK
SK /INŠTALÁCIA HÁKA NA ZAVESENIE KLINCOVAČKY ZA OPASOK
HU /AZ ÖVRE AKASZTÓ KAMPÓ FELSZERELÉSE
DE /INSTALLATION DES HAKENS ZUM AUFHÄNGEN DES NAGLERS AM GÜRTEL
EN /INSTALLING THE NAIL GUN BELT CLIP
Obr. 4/ 4. ábra /Abb.4 /Fig. 4
1 2
CZ/ VLOŽENÍ NÁDOBKY SPLYNEM
SK/ VLOŽENIE NÁDOBKY SPLYNOM
HU /A GÁZPATRON BEHELYEZÉSE
DE /EINSETZEN DES GASBEHÄLTERS
EN /INSERTING THE GAS CAN
1 2
4
3
5
I.
II.
III.
76
Obr. 2/ 2. ábra /Abb.2 /Fig. 2

76
CZ /NASTAVENÍ HLOUBKY NASTŘELENÉHO HŘEBÍKU
SK /NASTAVENIE HĹBKY NASTRELENÉHO KLINCA
HU /A SZÖGBELÖVÉSI MÉLYSÉG BEÁLLÍTÁSA
DE /EINSTELLUNG DER NAGELSETZTIEFE
EN /SETTING THE DEPTH OF THE DRIVEN NAIL
Obr. 7/ 7.ábra /Abb.7 /Fig.7
1 2
CZ /ODSTRANĚNÍ UVÍZNUTÉHO HŘEBÍKU
SK /ODSTRÁNENIE UVIAZNUTÉHO KLINCA
HU /AZ ELAKADT SZÖG KISZEDÉSE
DE /ENTFERNEN EINES FESTGEKLEMMTEN NAGELS
EN /REMOVING AJAMMED NAIL
Obr. 8/ 8. ábra /Abb.8 /Fig. 8
1
4
2
2 ×
3
CZ /NABITÍ AINSTALACE BATERIE
SK /NABITIE AINŠTALÁCIA BATÉRIE
HU /AZ AKKUMULÁTOR TÖLTÉSE ÉS BESZERELÉSE
DE /LADEN UND INSTALLIEREN DES AKKUS
EN /CHARGING AND INSTALLING THE BATTERY
2,5 h
1 2 3
Obr. 5/ 5.ábra /Abb. 5 /Fig. 5
CZ /PROVOZNÍ ZKOUŠKA APROVOZ
SK /PREVÁDZKOVÁ SKÚŠKA APREVÁDZKA
HU /ÜZEMELTETÉS ELŐTT PRÓBA ÉS AKÉSZÜLÉK HASZNÁLATA
DE /FUNKTIONSPRÜFUNG UND BETRIEB
EN /TRIAL TEST AND OPERATION
1 2
A
B
3
Obr. 6/ 6. ábra /Abb.6 /Fig.6

98
11
14
Use alint free cloth to clean the O-ring.
17
12
Use alint free cloth to clean the O-ring.
15
18
Use ascrew driver or nails
to pry the top cover up.
4
Use only appointed gas nailer cleaner.
Clean the dirt after spraying cleaner.
7
Remove the motor wire plug.
10
13
16
5
8
6
Remove the spark cap plug.
9
Obr. 10 (pokračování) /10.ábra (folytatás) /Abb. 10 (Fortsetzung) /Fig.10 (continued)

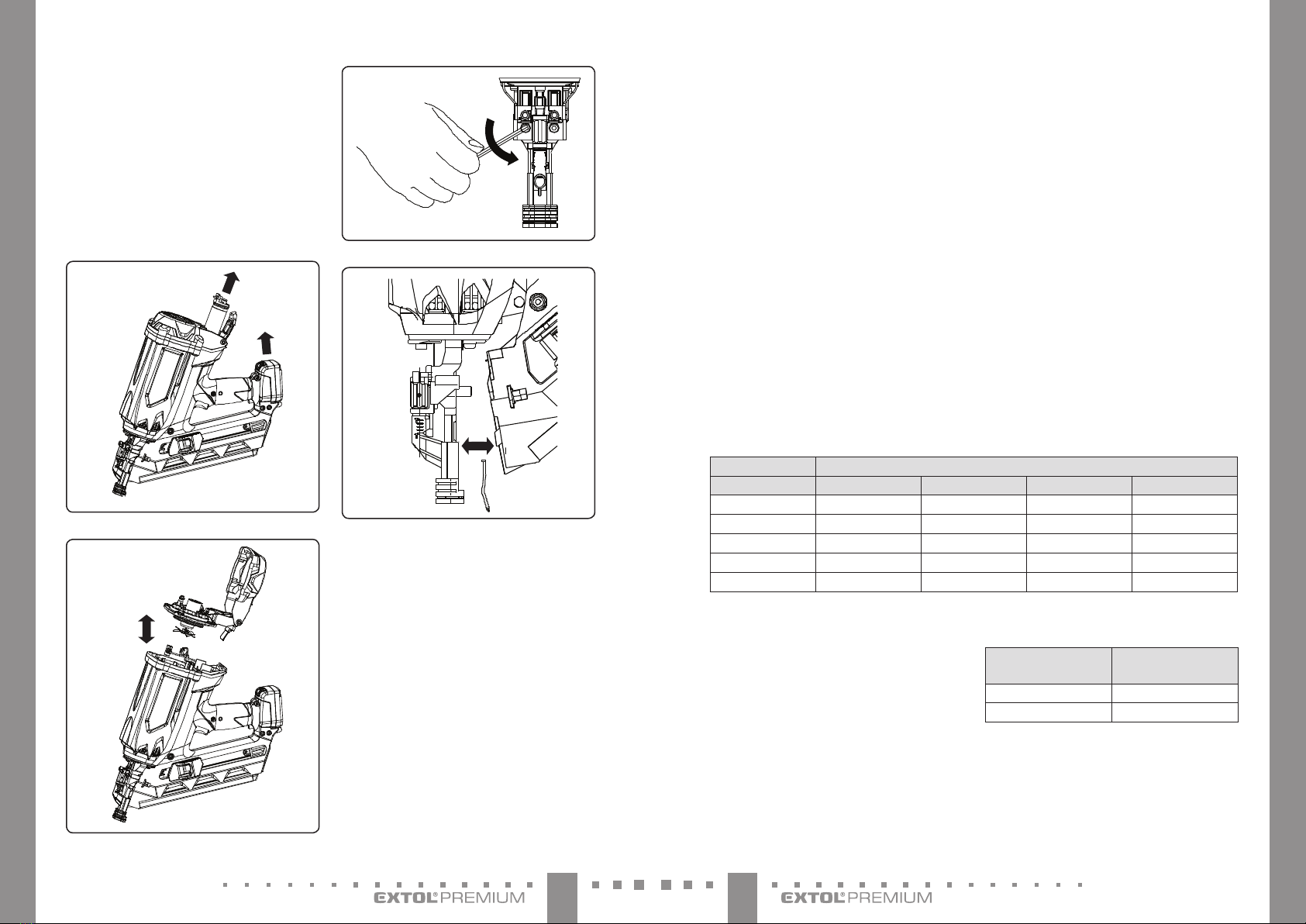

CZ /POSTUP FINÁLNÍHO SLOŽENÍ VPOŘADÍ KROKŮ 1AŽ 5
SK /POSTUP FINÁLNEHO ZLOŽENIA VPORADÍ KROKOV 1AŽ 5
HU /A KÉSZÜLÉK ÖSSZESZERELÉSE, 15. LÉPÉS
DE /VERFAHREN ZUM ENDGÜLTIGEN ZUSAMMENBAU IN DER REIHENFOLGE DER SCHRITTE 1BIS 5
EN /FINAL ASSEMBLY PROCEDURE IN SEQUENCE OF STEPS 1TO 5
4
3
1
5
2
Obr. 9/ 9.ábra /Abb.9 /Fig. 9
CZ /OBRÁZKOVÁ INSTRUKCE ÚDRŽBY
SK /OBRÁZKOVÁ INŠTRUKCIA ÚDRŽBY
HU /ÁBRÁS KARBANTARTÁSI ÚTMUTATÓ
DE /DIE WARTUNG IN BILDERN
EN /FINAL ASSEMBLY PROCEDURE IN SEQUENCE OF STEPS 1TO 5
1 2 3
Obr. 10 /10.ábra /Abb. 10 /Fig. 10

1110
CZ /PŘEKLADY ANGLICKÉHO TEXTU VOBR.
Krok 4 Kodejmutí nasazeného krytu použijte
šroubovák nebo hřebík.
Krok 7 Kčištění vzduchového ltru použijte
stlačený vzduch vnádobce.
Krok 9 Odejměte konektor zapalovací svíčky.
Krok 10 Odpojte konektor napájení ventilátoru.
Krok
15, 17, 22
Kčištění použijte textilii,
která neuvolňuje chlupy.
Krok 19 Použijte lubrikační olej Paslode Impulse
pro plynové hřebíkovačky.
Krok 20 Pomocí šroubováku zatlačte píst do dolní
části válce.
Krok 25 Použijte šroubovák ke zvednutí válce.
Krok 28 Utáhněte čtyři šrouby.
Krok 29 Připojte konektor ventilátoru.
Krok 30 Připojte konektor zapalovací svíčky.
SK /PREKLADY ANGLICKÉHO TEXTU VOBR.
Krok 4 Naodobratie nasadeného krytu použite
skrutkovač alebo klinec.
Krok 7 Načistenie vzduchového ltra použite
stlačený vzduch vnádobke.
Krok 9 Odoberte konektor zapaľovacej sviečky.
Krok 10 Odpojte konektor napájania ventilátora.
Krok
15, 17, 22
Načistenie použite textíliu,
ktorá neuvoľňuje chlpy.
Krok 19 Použite lubrikačný olej Paslode Impulse
pre plynové klincovačky.
Krok 20 Pomocou skrutkovača zatlačte piest do
dolnej časti valca.
Krok 25 Použite skrutkovač na zdvihnutie valca.
Krok 28 Utiahnite štyri skrutky.
Krok 29 Pripojte konektor ventilátora.
Krok 30 Pripojte konektor zapaľovacej sviečky.
HU /AZ ÁBRÁKNÁL TALÁLHATÓ ANGOL
SZÖVEG FORDÍTÁSA
4. lépés A fedél levételéhez használjon csavarhúzót
vagy szeget.
7. lépés A levegő szűrőt palackos sűrített levegővel
tisztítsa meg.
9. lépés Bontsa meg agyújtógyertya csatlakozást.
10. lépés A ventilátor csatlakozásokat bontsa meg.
15, 17,
22. lépés
A tisztításhoz szálakat nem eresztő ruhát
használjon.
19. lépés Használjon gázos szögbelövőkhöz készült
Paslode Impulse kenőolajat.
20. lépés Csavarhúzóval nyomja le adugattyút
ahenger aljára.
25. lépés Csavarhúzóval emelje meg ahengert.
28. lépés Húzza meg anégy csavart.
29. lépés Csatlakoztassa aventilátor vezetékét.
30. lépés Csatlakoztassa agyújtógyertya vezetékét.
DE /ÜBERSETZUNGEN
DES ENGLISCHEN TEXTS IN ABBILDUNGEN
Schritt4 Entfernen Sie die angebrachte Abdeckung
mit einem Schraubendreher oder Nagel.
Schritt7 Verwenden Sie die Druckluft im Behälter,
um den Luftlter zu reinigen.
Schritt9 Entnehmen Sie den Zündkerzenstecker.
Schritt10 Ziehen Sie den Netzstecker des Lüfters ab.
Schritt
15,17, 22
Verwenden Sie zum Reinigen
ein fusselfreies Tuch.
Schritt19 Verwenden Sie das Schmieröl Paslode
Impulse für Gasnagler.
Schritt20 Drücken Sie den Kolben mit einem
Schraubendreher in den Boden des Zylinders.
Schritt25 Heben Sie den Zylinder mit einem
Schraubendreher an.
Schritt28 Ziehen Sie die vier Schrauben an.
Schritt29 Schließen Sie den Lüfterstecker an.
Schritt30 Schließen Sie den Zündkerzenstecker an.
EN /TRANSLATION OF ENGLISH TEXT IN THE FIG.
Step 4 Use ascrewdriver or nail to pry o the
attached cover.
Step 7 Use the compressed air from the can to
clean the air lter.
Step 9 Remove the spark plug connector.
Step 10 Disconnect the fan power supply connector.
Step
15, 17, 22
Use alint-free textile for cleaning.
Step 19 For gas nail guns, use Paslode Impulse
lubrication oil.
Step 20 Using ascrewdriver, push the piston to the
bottom part of the cylinder.
26
Connect the motor wire plug.
29
32
27
Connect the spark cap plug.
30
33
Use only appointed gas
nailer lubricating oil.
19
Use alint free cloth to clean the O-ring.
22
Use ascrew driver to push the pistion
to the top of the cylinder.
25
Tighten up four head screws.
28
31
Use ascrew driver to push the pistion
to the bottom of the cylinder.
20
23
21
24
Obr. 10 (pokračování) /10.ábra (folytatás) /Abb. 10 (Fortsetzung) /Fig.10 (continued)

1312 CZ
Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:
www.extol.cz [email protected]z
Tel.: [phone]
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 1. 4. 2021
I. Charakteristika –účel použití
Silná hřebíkovačka na konstrukce se zážehovým plynovým
pohonem je určena pro náročné spojovací práce ve výškách ana
stavbách bez dostupnosti el. energie či tlakového vzduchu pro
výrobu konstrukcí ze dřeva např. stloukáním krovů při výrobě
střechy acelých dřevostaveb, pro výrobu bednění apod. spoužitím hladkých
či vroubkovaných hřebíků odélce 50-90mm súhlem sklonu vpásu 34°
(další potřebné rozměry jsou uvedeny vtechnické specikaci).
yHřebíkovačka se zážehovým plynovým pohonem umožní
nastřelit mnohonásobně více hřebíků na jednu nádobku
splynem (až 1200 ks) a5000 ks na jednu baterii oproti aku
hřebíkovačkám selektromotorem napájeným pouze elektři-
nou zbaterie pro stejné rozměry hřebíků, což je velmi výhod-
né pro dlouhodobou práci ve výškách ana stavbách bez zdroje el. proudu.
yJelikož hřebíkovačka není poháněna těžkým elektromotorem, ale zážehem plynu zlehké plynové nádobky, kjehož
zažehnutí stačí pouze jiskra, je součástí hřebíkovačky pouze malá lehká odnímatelná nabíjecí Li-ion baterie.
Díky tomuto odlehčení je hřebíkovačka nesmírně ceněna pro méně namáhavou práci při potřebě
dlouhodobějšího držení hřebíkovačky se zvednutou paží.
yNáhradní nádobky shořlavým plynem oobjemu 80 ml určené pro pohon plynových hřebíkovaček lze zakoupit
vobchodní síti, např. od výrobce BOSTITCH, objednávací specifikace nádobky: FC 80MLHPB; nebo ekvivalent od
jiných výrobců.
yHřebíkovačka je určena pouze
pro používání vdobře větraném prostředí.
Hřebíkovačka umožňuje nastavení
hloubky zaražení hřebíku do dřeva.
Step 25 Use ascrewdriver to lift the cylinder.
Step 28 Tighten four screws.
Step 29 Attach the fan connector.
Step 30 Attach the spark plug connector.
CZ /TECHNICKÝ VÝKRES
SK /TECHNICKÝ VÝKRES
HU /A KÉSZÜLÉK ROBBANTOTT ÁBRÁJA
DE /TECHNISCHE ZEICHNUNG
EN /TECHNICAL ASSEMBLY DRAWING
8894580

1514 CZCZ
III. Součásti
a ovládací prvky
Obr.1, pozice-popis
1. Kontaktní stlačitelná pojistka
2. Regulace hloubky nastřeleného hřebíku
3. Spoušť
4. Kontrolka přítomnosti napětí
5. Rukojeť
6. Tlačítko baterie pro odejmutí baterie
7. Baterie
8. Zásobník hřebíků
9. Pás hřebíků vzásobníku
10. Posuvník hřebíků
•VÝSTRAHA
yPřed přípravou přístroje kpoužití si přečtěte celý návod
kpoužití aponechte jej přiložený uvýrobku, aby se
sním obsluha mohla seznámit. Pokud výrobek komuko-
li půjčujete nebo jej prodáváte, přiložte kněmu itento
návod kpoužití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je vrozporu stímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky asoučástmi ataké se způsobem
vypnutí přístroje, abyste jej mohli ihned vypnout vpří-
padě nebezpečné situace. Před použitím zkontrolujte
pevné upevnění všech součástí azkontrolujte, zda
nějaká část přístroje jako např. bezpečnostní ochranné
prvky nejsou poškozeny, či špatně nainstalovány nebo
zda nechybí na svém místě. Rovněž zkontrolujte,
zda nejsou poškozeny ochranný kryt aDC konektory
baterie aochranný kryt azásuvková vidlice nabíječky.
Hřebíkovačku, baterii, nabíječku spoškozenými nebo
chybějícími částmi nepoužívejte azajistěte jejich opravu
či náhradu vautorizovaném servisu značky Extol®- viz
kapitola Servis aúdržba nebo webové stránky vúvodu
návodu.
IV. Nabití baterie
•UPOZORNĚNÍ
yPro provoz hřebíkovačky je nezbytná baterie, která je
zdrojem el. energie pro jiskru, která zažehne plyn (ana-
logie zážehového motoru).
yHřebíkovačka smí být použita pouze soriginální baterií
výrobce stypovým označením 8894580B, použití jiné
baterie je nepřípustné zdůvodu nevhodných napájecích
parametrů.
yKnabíjení baterie smí být použita pouze originální
nabíječka výrobce stypovým označením 8894580A,
použití jiného zdroje nabíjení baterie je nepřípustné
zdůvodu nevhodných nabíjecích parametrů pro danou
baterii.
•UPOZORNĚNÍ
yBaterii nabíjejte vrozmezí okolní teploty 10°C-40°C.
a) Baterii nejprve zasuňte do drážek dodávané
originální nabíječky, tak aby došlo kslyšitelné-
mu zacvaknutí.
b) Před připojením nabíječky ke zdroji el. proudu
nejprve zkontrolujte, zda napětí vzásuvce
odpovídá rozmezí 100-240~50/60Hz azda nabí-
ječka nemá poškozený ochranný kryt azásuvko-
vou vidlici. Rovněž zkontrolujte stav baterie.
•VÝSTRAHA
yJe-li nabíječka nebo baterie poškozena, zajistěte její
náhradu za bezvadnou originální od výrobce.
c) Nabíječku připojte ke zdroji el. proudu.
yProces nabíjení baterie bude signalizován blikající
zelenou LED kontrolkou.
yProces plného nabití bude signalizován nepřerušo-
vaně svítící zelenou LED kontrolkou.
yBlikající červená LED kontrolka indikuje nějaký pro-
blém aknabíjení baterie nedochází. Pokud ktomu
dojde, jednou zpříčin může být aktivace ochrany
baterie proti úplnému vybití, pokud je baterie vybi-
tá. Nabíječku odpojte od zdroje el. proudu azkuste
baterii zdrážeknabíječky vysunout při stisknutém
tlačítku na baterie anechte baterii zregenerovat 0,5
hod. nebo déle apoté pokus nabíjení opakujte.
II. Technická specikace
Označení modelu/objednávací číslo 8894580
Typ hlavy hřebíků D
Průměr hlavy hřebíků 6,8-7,7 mm
Průměr stopky hřebíků 2,9-3,3 mm
Úhel hřebíků vpásu 34°
Délka hřebíků 50-90 mm
Povrch hřebíků hladký nebo vroubkovaný
Kadence hřebíků 20/min
Počet nastřelených hřebíků na jednu baterii   5000 ks
Počet nastřelených hřebíků na jednu nádobku splynem 80 ml 1200 1)
Objednávací specifikace náhradní nádobky splynem BOSTITCH FC80MLHPB nebo ekvivalent
Typ připojovacího adaptéru nádobky splynem nízký (viz obr.11)
Kapacita zásobníku hřebíkovačky 50 hřebíků
Hmotnost hřebíkovačky sbaterií bez hřebíků 3,7 kg
Energie úderu 80 J
Specifikace baterie (typ, jmenovité napětí, Li-ion; 7,2 VDC
kapacita, watthodinová zatížitelnost) 1,5 Ah; 10,8 Wh
Počet dodávaných baterií 2
Doba nabíjení baterie 2,5 h.
Hladina akustického tlaku LpA; nejistota K 67,08 dB (A); K=±4 dB (A)
Hladina akustického výkonu LwA; nejistota K 78,08 dB (A); K=±4 dB (A)
Hladina vibrací na rukojeti (součet tří os); nejistota K 2,67 m/s2;K= ±1,5 m/s22)
1) Uvedený počet nastřelených hřebíků je dle údajů
výrobce BOSTITCH pro nádobku stypovým označením
FC 80MLHPB amůže se trochu lišit dle výrobce.
HŘEBÍKY KZAKOUPENÍ VPŘÍPADĚ POTŘEBY
Označení modelu/
Objednávací číslo Délka Typ Počet
8862603 50 mm vroubkovaný 480 ks
8862604 75 mm vroubkovaný 480 ks
8862605 90 mm vroubkovaný 480 ks
8862606 50 mm hladký 480 ks
8862607 75 mm hladký 480 ks
8862608 90 mm hladký 480 ks
Tabulka 1
2) •UPOZORNĚNÍ
yUvedená hodnota emise vibrací je cha-
rakteristická hodnota týkající se nářadí
anereprezentuje vliv na soustavu ruka-paže
při použití nářadí. Jakýkoli vliv na soustavu
ruka-paže při použití nářadí bude například
záviset na síle stisku, kontaktní síle přítlaku,
pracovním směru, nastavení zdroje energie,
obrobku apodpěře obrobku.
yV závislosti na podmínkách aumístění
obrobku proveďte opatření ke snížení hluku,
např. položením obrobku na podložky sni-
žující hladinu hluku, snížení vibrací obrobku
upnutím nebo přikrytím, nastavením nej-
menšího požadovaného tlaku pro konkrétní
případ práce.

1716 CZCZ
•UPOZORNĚNÍ
yPokud nebude posuvník po zvednutí přítlačné destičky
přidržován, dojde ksilovému samočinnému přesunu
posuvníku do přední části zásobníku, což by mohlo
posuvný mechanizmus poškodit.
INSTALACE HÁKU PRO ZAVĚŠENÍ
ZA OPASEK OBR.4
yHřebíkovačku je možné zavěsit za opasek prostřednic-
tvím háku.
yHák je možné nainstalovat na pravou či levou stranu dle
toho, zda je uživatel levák či pravák.
VLOŽENÍ NABITÉ BATERIE OBR.5
yPro provoz hřebíkovačky je nezbytná baterie, která je
zdrojem el. energie pro jiskru, která zažehne plyn ve válci.
yNabitou baterii zasuňte do příslušné části rukojeti dle
obr.5, krok 2, aby došlo kjejímu slyšitelnému zacvaknu-
tí, atím ikzajištění vrukojeti hřebíkovačky.
yPřítomnost napětí ve stroji bude signalizována zelenou
kontrolkou na rukojeti obr.1, pozice 4.
VI. Provoz hřebíkovačky
Provozní zkouška (obr.6) anastavení hloubky
nastřeleného hřebíku (obr.7)
yPřed zahájením práce shřebíkovačkou nejprve proveďte
provozní zkoušku na vzorku materiálu, do kterého
budou hřebíky nastřelovány aupravte hloubku nastře-
leného hřebíku dle obr.7 vpřípadě potřeby.
•VÝSTRAHA
yPřed prací se ujistěte, že vmateriálu, do kterého jsou
nastřelovány hřebíky, nejsou nežádoucí předměty, např.
skryté elektrické vedení, kovy (trubky), kameny apod.
Jinak může dojít kúrazu ake vzniku hmotných škod.
•VÝSTRAHA
yPři práci používejte certifikovanou
ochranu zraku asluchu sdosta-
tečnou úrovní ochrany azamezte
přístupu jakéhokoli zdroje ohně.
yPro provoz hřebíkovačky nejprve přiložte kontaktní
stlačitelnou pojistku kpovrchu obrobku anásledně
hřebíkovačku přitlačte kpovrchu, aby došlo ke stlačení
kontaktní stlačitelné pojistky astisknutím spouště
dojde knastřelení hřebíku (obr.6, krok 3).
yPoté hřebíkovačku zvedněte od povrchu obrobku apřemís-
těte ji na požadované místo, kde má být nastřelen další hře-
bík aproveďte nastřelení hřebíku výše uvedeným postupem.
•UPOZORNĚNÍ
yPři stisknutí spouště je nutné
důkladně stlačit hřebíkovačku kpra-
covní ploše apři nastřelení ji držet
sdostatečně velikou přítlačnou silou, jinak nemusí být
hřebík řádně nastřelen do materiálu vdůsledku ztráty síly
úderu při odmrštění hřebíkovačky od pracovní plochy.
•UPOZORNĚNÍ
yHřebíkovačka není určena pro zarážení do jiných mate-
riálu než do dřeva adřevěných materiálů či materiálů
spodobnými vlastnostmi jako má dřevo. Hřebíkovačka
nesmí být použita pro nastřelování hřebíků do tvrdých
materiálů jako např. do oceli či betonu! Při nastřelování
do dřeva na podkladu zoceli, betonu apod. je nutné na
hřebíkovačku působit větší přítlačnou silou zdůvodu
vzniku větších zpětných rázů apro prevenci před
sklouznutím. Pro nastřelování hřebíků do dřeva na pod-
kladu zoceli, betonu či jiného tvrdého materiálu musí
být zvolena taková délka hřebíku, aby hřebík nenarazil
na podklad, jinak může dojít ke vzniku reakčního rázu.
Baterie je vybavena ochranou proti úplné-
mu vybití, které ji poškozuje. Ochrana
baterie neumožní pokles napětí pod určitou
mez, které je pro ni škodlivé.
•UPOZORNĚNÍ
yPokud je hřebíkovačka spojena splynovou
nádobkou, může průběžně docházet kmalému
úniku plynu, který má charakteristický zápach.
Před uskladněním hřebíkovačky zní odejměte
nádobku splynem.
ODSTRANĚNÍ UVÍZNUTÉHO HŘEBÍKU OBR.8
yPro přístup kuvíznutému hřebíku vnastřelovací hlavě
(obr.8, krok 4) či pro odstranění nánosu papíru zpásu
hřebíků, je nutné provést demontáž hřebíkovačky
vsekvenci kroků 1až 4dle obr.8, tj. vopačném sledu
kroků oproti krokům sestavení dle obr.9- viz dále. Pro
názornost demontáže za účelem vyjmutí uvíznutého
hřebíku lze použít alternativu vyobrazení jednotlivých
kroků postupu na obr.12, krok 1až 3.
d) Po nabití nejprve odpojte nabíječku od zdroje el.
proudu apoté baterii vysuňte zdrážek nabíječky při
stisknutém tlačítku baterie.
V. Příprava hřebíkovačky
kpoužití
•VÝSTRAHA
yHřebíkovačka smí být provozována pouze
vdobře větraném prostředí.
yPři přípravě hřebíkovačky
kpoužití, během jejího pro-
vozu či servisních úkonech
nebo vprostoru, kde je hře-
bíkovačka spřipojenou nádobkou na plyn
skladována, nesmí obsluha hřebíkovačky či
osoby vpracovní oblasti kouřit aje zakázá-
no vpracovní oblasti používat jakýkoli zdroj
ohně ajisker. Nádobka splynem nesmí být
vystavována teplotě nad 50°C ateplotě pod
minimální hodnotou uvedenou na nádobce
splynem. Řiďte se pokyny uvedenými na
nádobce splynem ainformacemi vdodá-
vaném bezpečnostním listu knádobce
splynem. Dodavatel nádobky splynem je
povinen knádobce poskytovat bezpečností
list, kde jsou uvedeny všechny důležité bez-
pečnostní informace.
yHřebíkovačka nesmí být používána vpro-
středí shořlavou či výbušnou atmosférou.
VLOŽENÍ NÁDOBKY SPLYNEM OBR.2
yPro pohon hřebíkovačky je nezbytné do příslušného
místa zasunout nádobku shořlavým plynem určenou
pro pohon hřebíkovaček se zážehovým pohonem, např.
stypovým označením BOSTITCH FC80MLHPB nebo její
ekvivalent od jiných výrobců, např. Paslode IM350.
Nádobku splynem lze zakoupit vobchodní síti.
•VÝSTRAHA
yPřed použitím plynovou nádobku zkontrolujte, zda
nejeví známky poškození azkontrolujte dobu expirace
uvedenou na nádobce. Poškozenou nádobku nebo
nádobku sprošlou dobou expirace nepoužívejte aode-
vzdejte ji klikvidaci ve sběrných místech nebezpečného
odpadu. Při manipulaci, používání alikvidaci nádobky
splynem se řiďte pokyny uvedenými na nádobce
avbezpečnostním listu.
•VÝSTRAHA
yNádobka splynem musí být pro připojení do
hřebíkovačky osazena nízkým připojovacím
adaptérem svyobrazením dle obr.11.
Obr. 11
yNízký plastový připojovací adaptér nasaďte na horní část
nádobky splynem dle obr.2, krok 3. a4. apo zasunutí
nádobky do příslušného prostoru hřebíkovačky trubičku
připojovacího adaptéru řádně zasuňte do napájecího
konektoru dle obr. 2, krok 6. Následně prostor spřipoje-
nou nádobkou uzavřete nasazením krytu obr.2, krok 7.
VLOŽENÍ/VÝMĚNA HŘEBÍKŮ OBR.3
yPás hřebíků stechnickou specifikací uvedenou kapitole
II. zasuňte až do přední části zásobníku ařádně jej
usaďte. Následně posuvník přemístěte za pás vložených
hřebíků do zadní části zásobníku tak, aby destička
posuvníku tlačila na pás hřebíků zezadu.
V případě potřeby výměny zasunutých hřebíků stisk-
něte páčku ve střední části posuvníku, atím dojde ke
zvednutí destičky, která tlačí na pás hřebíků anásledně
za držení posuvníku nechte posuvník přesunout do
přední části zásobníku. Poté je možné pás hřebíku vysu-
nout zdrážky zásobníku.

1918 CZCZ
•UPOZORNĚNÍ
yPokud bude během chodu přístroje zřejmý nestan-
dardní zvuk, vibrace či chod, přístroj ihned přestaňte
používat, vyndejte nádobku splynem, odejměte baterii
azjistěte aodstraňte příčinu nestandardního chodu.
Je-li nestandardní chod způsoben závadou uvnitř
přístroje, zajistěte jeho opravu vautorizovaném servisu
značky Extol® prostřednictvím prodávajícího nebo se
obraťte přímo na autorizovaný servis (servisní místa
naleznete na webových stránkách vúvodu návodu).
VII. Čištění aúdržba
•VÝSTRAHA
yPřed úkony údržby ačištění zhřebíkovačky odejměte
baterii anádobku splynem.
PLÁN ČIŠTĚNÍ HŘEBÍKOVAČKY
yVníže uvedené tabulce je plán údržby vzávislosti na
četnosti nastřelených hřebíků ačistotě pracovního
prostředí. Po uvedené době je nutné provést čištění
aúdržbu dle obr.10, krok 1-33.
Čistota pracovního prostředí
Počet nástřelů Prašné Méně prašné Běžné Čisté
1000 každý týden každé 2týdny každý měsíc každé 2měsíce
2000 každý týden každé 2týdny každý měsíc každý 1,5 měsíce
4000 každý týden každé 2týdny každé 3týdny každé 3týdny
6000 každý týden každý týden každé 2týdny každé 2týdny
8000 každý týden každý týden každé 2týdny každé 2týdny
Tabulka 2
yZásobník hřebíků astlačitelnou kontaktní pojistku
je nutné čistit každý den spoužitím čistého suchého
tlakového vzduchu avytřením textilií, která nepouští
vlákna či chlupy.
yK promazávaní vnitřních částí, kde je to uvedeno na
obrázcích kroků údržby (krok 19, 23, 24, obr.10), je
nutné použít lubrikační olej Paslode Impulse pro plyno-
vé hřebíkovačky. Jedná se ospeciální olej odolný proti
vyšším teplotám.
yJe nutné čistit vzduchový filtr (krok 7, obr.10) použitím
tlakového vzduchu ve spreji. Vzduchový filtr ze vzduchu
odstraňuje mechanické nečistoty, které by se jinak
dostaly do spalovacího válce.
Při provozu vprašném prostředí ji čistěte několikrát
týdně vzávislosti na podmínkách provozu.
Zanesený vzduchový ltr brání přívodu vzduchu do
spalovací komory, což je důvodem špatného spalování
plynu, vjehož důsledku se snižuje výkon hřebíkovačky
azvyšuje se tvorba sazí (zanášení spalovacího válce
sazemi).
Při provozu vprašném prostředí je možné vzduchový
ltr vyčistit vnádobce steplou vodou do 40°C roztokem
saponátu (nepoužívejte organická rozpouštědla, např.
aceton apod.). Po důkladném promytí ltru čistou
vodou jej před instalací nechte důkladně vyschnout při
pokojové teplotě.
•VÝSTRAHA
yK opravě hřebíkovačky musí být zbezpečnostních důvo-
dů použity pouze originální náhradní díly výrobce.
yOpravu hřebíkovačky smí provádět pouze autorizovaný
servis značky Extol®.
NÁHRADNÍ DÍLY KZAKOUPENÍ
V PŘÍPADĚ POTŘEBY
Označení modelu/
Objednávací číslo Název
8894580A Náhradní nabíječka
8894580B Náhradní baterie
Tabulka 3
•VÝSTRAHA
yPřed demontáží hřebíkovačky za účelem vyjmutí uvíz-
nutého hřebíku či údržby zbezpečnostních důvodů vždy
nejprve odstraňte baterii anádobku splynem apoté
pás hřebíků dle obr.8, krok 1.
yPro odejmutí baterie zrukojeti nejprve stiskněte tlačít-
ko na baterii apoté baterii vysuňte zdrážek rukojeti.
yPro vyjmutí nádobky splynem nejprve šetrně vysuňte
trubičku připojovacího adaptéru plynové nádobky
zkonektoru hřebíkovačky.
Obr. 12, krok 1
Obr. 12, krok 2
Obr. 12, krok 3
Obr. 12, krok 4
POSTUP FINÁLNÍHO SLOŽENÍ
HŘEBÍKOVAČKY OBR.9
yPro složení hřebíkovačky je nezbytné postupovat
vnásledující posloupnosti kroků tj. krok 1až 5dle obr.9:
1. krok: Složit černé kryty rukojeti sveškerými vnitřnostmi
2. krok: Vložit stlačitelnou kontaktní hlavu
3. krok: Našroubovat připevňovací šrouby hlavy
včetně podložek
4. krok: Vložit středový šroub
5. krok: Zašroubovat kryt úložného prostoru
pro nádobku splynem.
