Aicon PRO DAC4507 User manual

KÄYTTÖOHJE ● BRUKSANVISNING ● INSTRUCTION MANUAL
34° RUNKONAULAIN
34° BANDSPIKPISTOL
34° FRAMING NAILER
DAC4507
Lue ja perehdy tähän ohjeeseen ennen käyttöönottoa!
Läs och sätt dig in i denna bruksanvisning innan du börjar använda!
Read and understand these instructions before handling the machine!
Käännös alkuperäisohjeista
Översättning av originalanvisningarna
Original instruction manual
VAROITUS
Näiden ohjeiden laiminlyönti voi
johtaa KUOLEMAAN TAI VAKAVAAN
TAPATURMAAN.
VARNING
Underlåtenhet att följa varningar kan
resultera i ALLVARLIGA ERSONSKADOR
ELLER DÖDSFALL.
WARNING
Failure to follow warnings could result
in DEATH OR SERIOUS INJURY.
SÄILYTÄ TÄMÄ KÄYTTÖOHJE MYÖHEMPÄÄ KÄYTTÖÄ VARTEN. ●SPARA BRUKSANVISNINGEN FÖR FRAMTIDA REFERENS.
●SAVE THIS MANUAL FOR FUTURE REFERENCE

DAC4507
2
TÄRKEÄÄ TIETOA
VAROITUS
LUE JA NOUDATA KAIKKIA TÄMÄN KÄYTTÖOHJEEN
TURVALLISUUSOHJEITA JA VAROITUKSIA ENNEN TYÖKALUN
KÄYTTÖÄ TAI HUOLTOA. NIIDEN LAIMINLYÖMINEN VOI
JOHTAA VAKAVAAN TAPATURMAAN.
Nämä käyttöohjeet sisältävät tärkeää tietoa laitteen
turvallisuusohjeista ja varotoimenpiteistä, käytöstä,
tarkastuksesta ja huollosta. Säilytä tämä käyttöohje ja
ostokuitti turvallisessa ja kuivassa paikassa tulevaa tarvetta
varten.
NAULAUSTOIMINNON KUVAUS
YKSITOIMINEN MEKANISMI:
Paina turvavipua puuta vastaan; paina liipaisinta
kiinnikkeen naulaamiseksi. Naulaus ei ole mahdollista
naulauksen jälkeen, ennen kuin liipaisin vapautetaan ja
sitä painetaan uudelleen.
KOSKETUSTOIMINEN MEKANISMI:
Paina turvavipua puuta vastaan; paina liipaisinta
kiinnikkeen naulaamiseksi. Ensimmäiseksi paina liipaisinta
ja tämän jälkeen paina turvavipua puuta vastaan
kiinnikkeen naulaamiseksi. Jos liipaisinta pidetään
painettuna, naulataan kiinnike aina kun turvavipu
painetaan puuta vastaan.
TÄYSIN JATKUVA KÄYTTÖMEKANISMI:
Paina turvavipua puuta vastaan; paina liipaisinta hakasen
naulaamiseksi.
JATKUVATOIMINEN MEKANISMI:
Toiminto, millä käyttötoimenpiteet suoritetaan niin
pitkään kuin liipaisinta pidetään painettuna. Turvavipu ei
ole käytössä.
YLEISET TURVALLISUUSOHJEET
TYÖSKENTELYALUE
PIDÄ TYÖALUE PUHTAANA JA HYVIN VALAISTUNA.
Sekaiset ja pimeät työalueet ovat tapaturmariskejä.
Älä käytä laitteita räjähdysherkissä tiloissa, kuten
syttyvien nesteiden, kaasujen tai pölyjen lähistöllä.
Työkalut voivat synnyttää kipinöitä, jotka voivat sytyttää
pölyn tai höyryt.
PIDÄ SIVULLISET KAUKANA KÄYTTÖALUEELTA. Älä anna
sivullisten käyttää tai käsitellä tätä työkalua.
Kaikkien sivullisten henkilöiden tulisi pysytellä kaukana
työalueelta.
ÄLÄ KOSKAAN LEIKI TYÖKALULLA.
Käsittele naulainta työkaluna.
KÄYTTÄJÄN TURVALLISUUS
KÄYTTÄJIEN JA MUIDEN TYÖALUEELLA OLESKELEVIEN ON
KÄYTETTÄVÄ SIVUSUOJIN VARUSTETTUJA SUOJALASEJA.
Käytä sivusuojallisia silmäsuojia ja varmista, että muut
työalueella oleskelevat henkilöt käyttävät myös niitä
naulaimen käytön aikana.
Silmäsuojaimien on oltava American National Standards
Institute, ANSI Z87.1 vaatimusten mukaiset suojattava
lentäviltä hiukkasilta edestä ja sivuilta. Työnantajan on
valvottava, että naulaimen käyttäjä ja muut alueella
olevat henkilöt käyttävät silmäsuojaimia.
KÄYTÄ AINA KUULOSUOJAIMIA JA KYPÄRÄÄ. Käytä aina
kuulosuojaimia suojaamaan kuuloasi kovaa melua
vastaan. Käytä aina suojakypärää suojaamaan päätäsi
lentäviä kohteita vastaan.
KÄYTÄ TURVAVARUSTEITA. Pölynaamari, luistamattomat
turvakengät ja suojakypärä käytettynä
tarkoituksenmukaisissa olosuhteissa. Käytä koko kasvot
peittävää suojainta (esim. naamari) metallilastujen tai
puupurujen käsittelyn aikana.
PUKEUDU TARKOITUKSENMUKAISESTI. Älä käytä löysiä
vaatteita tai koruja. Sido pitkät hiukset. Pidä hiukset,
vaatteet ja käsineet erillään liikkuvista osista. Väljät
vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin
osiin ja kasvattaa tapaturmariskiä.
OLE VALPPAANA, HARKITSE, MITÄ TEET JA KÄYTÄ
TERVETTÄ JÄRKEÄ KÄYTTÄESSÄSI SÄHKÖTYÖKALUA. Älä
käytä työkalua väsyneenä, huumeiden, alkoholin tai
lääkkeiden vaikutuksen alaisena. Hetkellinenkin
varomattomuus työkalun käytön aikana voi aiheuttaa
vakavia tapaturmia.
VÄLTÄ TAHATONTA KÄYTTÖÄ. Älä pidä sormia
liipaisimella kun työkalua ei käytetä, etenkin sen
ilmansyöttöliitännän aikana.
ÄLÄ KURKOTTELE liian pitkälle, seiso tukevasti ja säilytä
tasapaino vakaana koko työskentelyajan. Siten voit
paremmin hallita työkalua odottamattomissa tilanteissa.
VARMISTA, ETTÄ LETKU EI OLE MUTKALLA TAI TUKOSSA
ÄLÄ KIINNITÄ TAI KIERRÄ ILMALETKUA TAI TYÖKALUA
KEHOOSI. Mutkalla olevat tai kiertyneet letkut voivat
johtaa kompastumiseen tai tasapainon menettämiseen
tai tahattomaan työkalun käyttöön. Liitä letku
rakenteeseen tasapainon menettämisen vaaran
vähentämiseksi letkujen vaihdon aikana.
TYÖKALUN KÄYTTÖ JA HOITO
ÄLÄ KOSKAAN SUUNTAA NAULAINTA ITSEÄSI TAI MUITA
HENKILÖITÄ KOHTI. Oleta aina, että naulaimessa on
hakasia, nauloja tai kiinnikkeitä. Älä koskaan suuntaa
naulainta itseäsi tai muita henkilöitä kohti, huolimatta
siitä, onko siinä nauloja tai ei. Jos naula lentää ulos
vahingossa, voi se johtaa vakavaan loukkaantumiseen. Älä
koskaan leiki naulaimella. Käsittele naulainta työkaluna.
POISTA SORMI LIIPAISIMELTA KUN ET NAULAA. Älä
koskaan kanna naulainta sormi liipaisimella, koska voit
ampua kiinnikkeen vahingossa ja vahingoittaa itseäsi tai
muita sivullisia. Kanna naulainta aina vain kahvaa
käyttämällä.
ÄLÄ KOSKAAN MUUTA TAI MUUNNA TYÖKALUA. Tämä
voi aiheuttaa toimintahäiriön tai henkilövamman.
TUTUSTU TYÖKALUUN. Lue käyttöohje huolellisesti,
opettele laitteen käyttö ja sen rajoitukset sekä tälle
työkalulle ominaiset mahdolliset vaaratekijät.

DAC4507
3
POISTA SORMI LIIPAISIMELTA KUN ET NAULAA. Älä
koskaan kanna naulainta sormi liipaisimella, koska voit
ampua kiinnikkeen vahingossa ja vahingoittaa itseäsi tai
muita sivullisia. Kanna naulainta aina vain kahvaa
käyttämällä.
ÄLÄ KOSKAAN MUUTA TAI MUUNNA TYÖKALUA. Tämä
voi aiheuttaa laitteen toimintahäiriön tai
henkilötapaturman.
TUTUSTU TYÖKALUUN. Lue käyttöohje huolellisesti,
opettele laitteen käyttö ja sen rajoitukset sekä tälle
työkalulle ominaiset mahdolliset vaarat.
KÄYTÄ VAIN MALLILLE SUOSITELTUJA KIINNIKKEITÄ. Älä
käytä vääriä kiinnikkeitä tai lataa niitä väärällä tavalla.
TARKASTA LIIKKUVIEN OSIEN YHDENSUUNTAISUUS JA
KIINNITYS, MURTUNEET TAI VAHINGOITTUNEET OSAT JA
MIKÄ TAHANSA OLOSUHDE, JOKA VOI HEIKENTÄÄ
LAITTEEN TURVALLISTA KÄYTTÖÄ. Rikkinäinen työkalu on
korjattava ennen käyttöä. Useat onnettomuudet
aiheutuvat huonosti huolletuista työkaluista.
ÄLÄ KÄYTÄ TYÖKALUA JOS SEN LIIPAISIN EI TOIMI
OIKEALLA TAVALLA. Sähkötyökalu, jota ei voi hallita
virtakatkaisijaa käyttämällä, on vaarallinen ja se on
korjattava.
Älä KOSKAAN KÄYTÄ NAULAINTA JOKA ON VIALLINEN TAI
TOIMII EPÄTAVALLISELLA TAVALLA. Jos naulain toimii
epätavallisella tavalla, kuulostaa erikoiselta tai vaikuttaa
muutoin vialliselta, lopeta sen käyttö välittömästi ja
järjestä sen korjaus valtuutetussa huoltokeskuksessa.
HUOLLA TYÖKALUJA HUOLELLA. Pidä naulain puhtaana ja
voideltuna paremman suorituskyvyn ja turvallisuuden
takaamiseksi.
ÄLÄ KOSKAAN KANNA TYÖKALUA ILMALETKUSTA.
SÄILYTÄ TYÖKALUA LASTEN JA KOULUTTAMATTOMIEN
HENKILÖIDEN ULOTTUMATTOMISSA. Työkalut ovat
vaarallisia harjaantumattomien käyttäjien käsissä.
SIJOITA NAULAIN OIKEIN TYÖKAPPALEELLE. Älä naulaa
toisen naulan päälle tai naulain jyrkässä kulmassa; naula
voi sinkoutua pois ja aiheuttaa tapaturman.
ÄLÄ KÄYTÄ TYÖKALUA VASARANA.
PIDÄ KAIKKI RUUVIT JA KANNET KUNNOLLA
KIINNITETTYINÄ.
PIDÄ KÄDET JA JALAT ETÄÄLLÄ NAULAUSPÄÄSTÄ KÄYTÖN
AIKANA. Älä koskaan laita käsiäsi, sormiasi tai jalkojasi
naulauspään lähelle.
ÄLÄ IRROTA ILMALETKUA NAULAIMESTA SORMI
LIIPAISIMELLA. Naulain voi laueta sen ilmansyöttöön
liittämisen aikana.
ÄLÄ KOSKAAN ASETA KÄSIÄ TAI MUITA KEHONOSIA
KIINNIKKEIDEN POISTOALUEELLE TYÖKALUSSA.
ÄLÄ NAULAA OHUISIIN LEVYIHIN TAI TYÖKAPPALEEN
KULMIIN JA REUNOIHIN.
Kiinnikkeet voivat läpäistä työkappaleen ja osua johonkin.
IRROTA ILMALETKU TYÖKALUSTA:
1) huollon ja tarkastuksen yhteydessä;
2) kun poistat tukoksen;
3) kun sitä ei käytetä;
4) kun poistut työalueelta;
5) kun siirrät sen toiseen paikkaan;
6) luovutat sen toiselle henkilölle.
Älä koskaan yritä poistaa tukosta tai korjata työkalua, ellei
ilmaletkua ole irrotettu työkalusta ja nauloja ole poistettu
siitä. Naulainta ei saa jättää ilman valvontaa, koska sen
käyttöön tottumattomat henkilöt voivat aiheuttaa sillä
tapaturman.
TYÖKALUN HUOLTO
KÄYTÄ AINA VALMISTAJAN KYSEISELLE MALLILLE
SUOSITTAMIA LISÄVARUSTEITA.
HYVÄKSYMÄTTÖMIEN OSIEN KÄYTTÖ TAI HUOLTO-
OHJEIDEN LAIMINLYÖNTI VOI JOHTAA SÄHKÖISKUUN TAI
LOUKKAANTUMISEEN.
KÄYTÄ VAIN VALMISTAJAN TOIMITTAMIA TAI
HYVÄKSYMIÄ VOITELUAINEITA.
TYÖKALUN HUOLTO ON SUORITETTAVA VAIN PÄTEVÄN
HUOLTOHENKILÖSTÖN TOIMESTA.
ILMALÄHDE
ÄLÄ KOSKAAN KÄYTÄ HAPPEA TAI MUITA KAASUPULLOJA
TYÖKALUN ILMALÄHTEENÄ. Tämä voi johtaa
räjähdykseen. Syttyvät kaasut ja muut pullokaasut ovat
vaarallisia ja voivat aiheuttaa työkalun räjähtämisen.
ÄLÄ YLITÄ ILMATYÖKALUN MAKSIMIKÄYTTÖPAINETTA.
Käytä vain puhdasta, kuivaa, säädettyä paineilmaa
työkaluun merkityllä nimellispaineella. Älä koskaan liitä
työkalua mahdollisesti 200 PSI:n ylittävään paineeseen.
Työkalu voi räjähtää.
ÄLÄ VAURIOITA ILMALETKUA. Suojaa letkuja mutkilta,
tukoksilta, liuottimilta tai teräviltä esineiltä. Pidä
ilmaletku etäällä kuumuudesta, öljystä, terävistä
reunoista ja liikkuvista koneenosista. Vaihda vioittunut
letku välittömästi. Vialliset letkut voivat haljeta tai
sivaltaa.
TARKASTA KAIKKI LIITÄNNÄT, LETKUT, PUTKET, LIITOKSET
JA KOMPRESSORI ENNEN TYÖKALUN KÄYTTÖÄ. Korjaa tai
vaihda viallinen tai vuotava ilmaletku tai liitäntä
välittömästi. Viallinen letku tai liitäntä voi aiheuttaa
letkun vaurioitumisen ja sen sivaltamisen työalueella,
mikä voi johtaa tapaturmaan.

DAC4507
4
TOIMINNAN KUVAUS JA TEKNISET TIEDOT
VAROITUS
Irrota työkalu paineilmansyötöstä ennen minkään säätötyön tai osien vaihdon suorittamista ja ennen työkalun asettamista säilytykseen.
Ennalta ehkäisevät varotoimenpiteet vähentävät työkalun tahattoman käynnistymisen vaaraa.

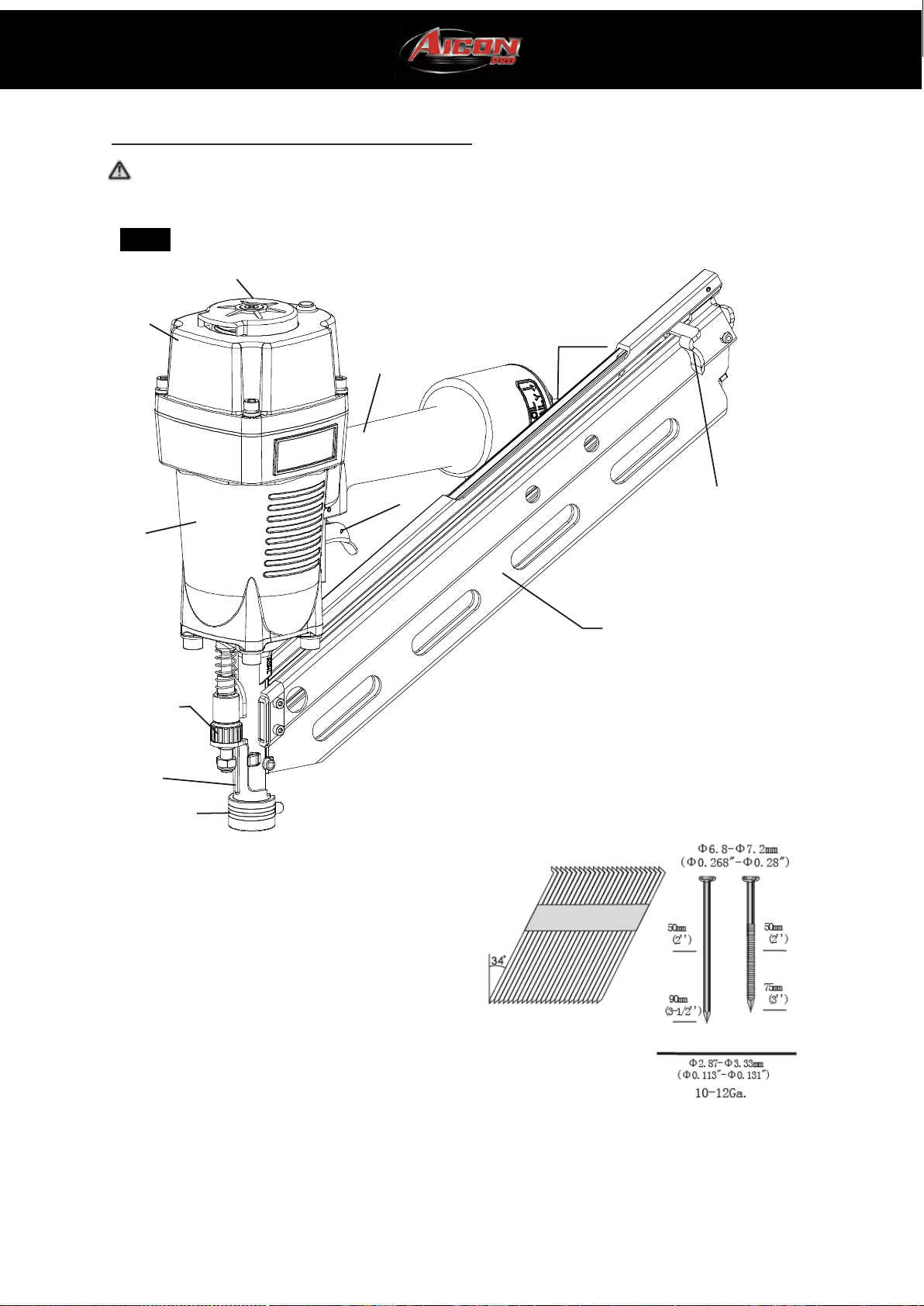

KUVA 1
Säädettävä ilmaohjain
Liipaisin
Kahva
Ilmatulppa
Työnnin
Kotelo
Runko
Käyttösyvyyden
säätö
Kiinniketyyppi
Lipas
Turvavipu
Naulauskärki
TEKNISET OMINAISUUDET
Tuotekoodi: DAC4507 (3490)
Tuotteen mitat:
Pituus - 458 mm
Korkeus - 365 mm
Leveys - 142 mm
Paino: 4,2 kg
Normaali käyttöpaine: 70–116 psi (5-8 bar)
max. paine: 8 bar (116 psi)
Lippaan kapasiteetti: 78 kiinnikettä
Kiinnikkeiden koko:
Sileä naula: 2" - 3- 1/2" (50–90 mm)
Reunanaula: 2" - 3" (50–75 mm)
Sidosmuovi
Sileä
naula
Reunana
ula

DAC4507
5
OMINAISUUDET
Kevyt, magnesiumista valmistettu runko alentaa
työn aikaista väsymystä ja rasitusta.
Tukosten poistaminen helppoa.
Työkalussa on vapaa naulaussyvyys
Nopea naulaustoiminto
Naulauskärki suojaa työpintoja
ASENNUS JA KOKOONPANO
Valmistele työkalu seuraavien ohjeiden
mukaan.
1. Kaikkien työkalujen ja heidän työnjohtajien on
tutustuttava turvallisuusohjeisiin ennen työkalun
käyttöä.
2. Nämä käyttö- ja turvallisuusohjeet sisältyvät työkalun
toimitukseen. Säilytä nämä tulevaa tarvetta varten.

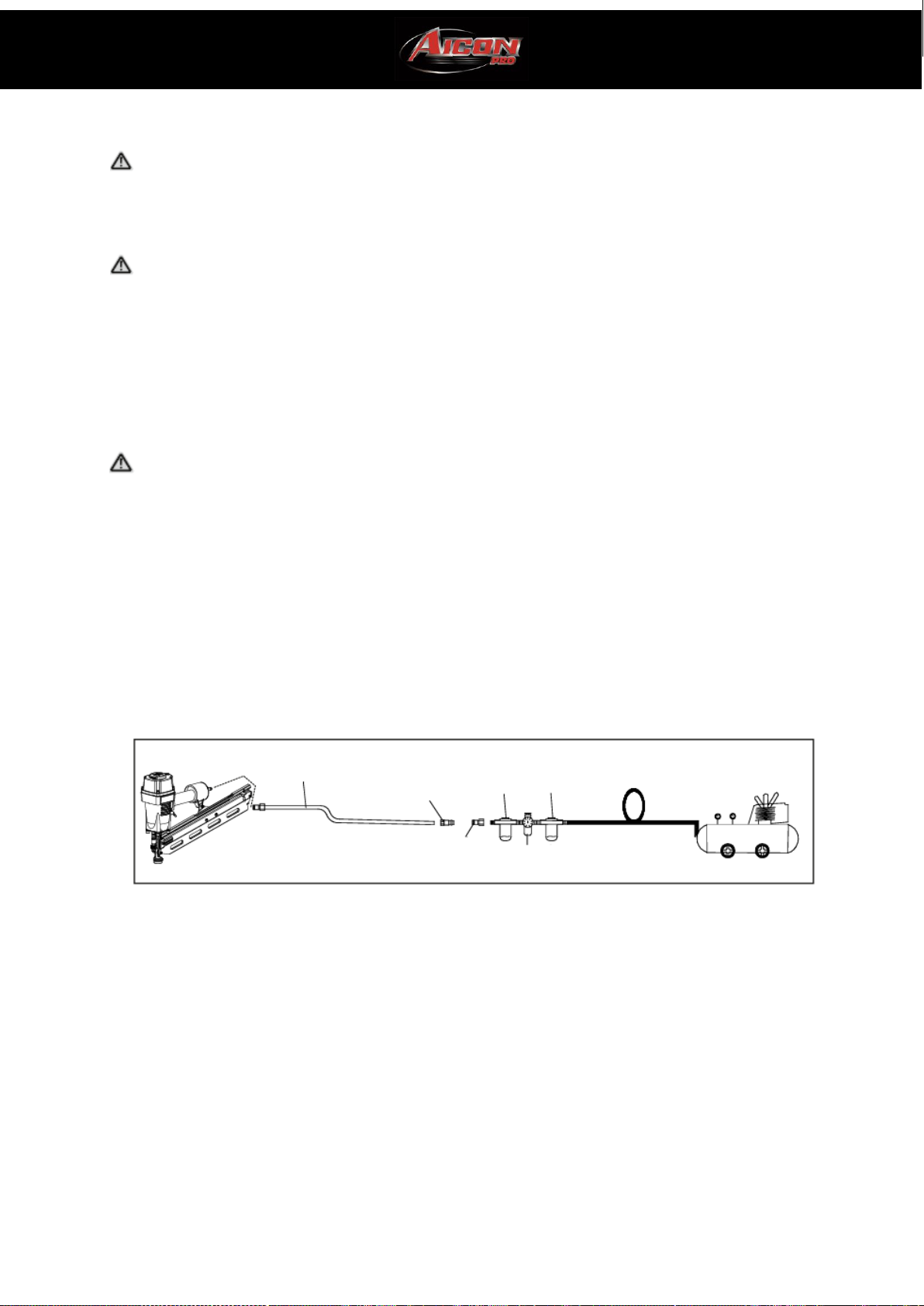

3. Asenna suodatin, säädin, voiteluyksikkö ja
kosteusloukku ilmansyöttöjärjestelmään laitteiden
valmistajan ohjeiden mukaan. Asenna myös
painemittari mahdollisimman lähelle työkalua,
mieluiten vähintään 30 cm etäisyydelle.
4. Valitse letku vähintään 1/4 tuuman sisähalkaisijalla ja
joka on enintään 30 metrin pituinen.
VAROITUS
Letkujen räjähtämisen estämiseksi, valitse vähintään 200
PSI:n paineelle tarkoitetut letkut.
5. Valitse letkuille sopivat liittimet. Työkalussa ja
ilmaletkussa on oltava letkuliitin, joka poistaa paineen
välittömästi, kun liitäntää irrotetaan.
VAROITUS
Älä koskaan käytä sulkuliitäntää ja/tai naaraspuolista
pikaliitäntää työkalussa.
Sulkuliitäntä ja naarasliitäntä sulkee korkean ilmanpaineen
työkaluun, kun ilmalinja irrotetaan. Tämä tarkoittaa, että
työkalussa on riittävästi ilmaa jäljellä naulaamiseen.
Työkaluun tulee liittää vain urosilmanliittimiä, jolloin
paineilma vapautuu välittömästi, kun ilmaletku irrotetaan.
6. Aseta ilmansyöttöjärjestelmän paine työkalun
käyttöpaineen alueelle 70–115 PSI. Oikea ilmanpaine
on alhaisin paine, jolla työ voidaan suorittaa.
KÄYTTÖ
VOITELU
VAROITUS
KÄYTÄ VAIN TYÖKALUN MUKANA TOIMITETTUJA
VOITELUAINEITA. Älä käytä muita voiteluaineita, koska ne
voivat vaurioittaa työkalua.
Jos työkalua ei käytetä ilmansyötöllä voitelujärjestelmällä, on
työkalu voideltava ajoittain ilmatyökalujen voiteluaineella.
Voitele päivittäin vähäisessä käytössä. Voitele kahdesti päivässä
raskaassa käytössä. Aseta 2-3 tippaa voiteluainetta työkalun
kahvassa olevaan ilmansyöttöliitäntään (kuva 2). Ylimääräinen
öljy kerääntyy työkaluun ja tulee pois poistoaukon kautta.
KUVA 2
Älä käytä puhdistusöljyä, WD-40, vaihteistoöljyjä, moottoriöljyä
tai muita ilmatyökalujen voiteluun sopimattomia öljyjä. Nämä
voiteluaineet vaurioittavat tiivisteitä, O-renkaita ja puskureita
työkalussa, mikä johtaa heikkoon toimintaan ja huoltotarpeen
lisääntymiseen.
ILMANPAINEEN SÄÄTÖ
Säädä ilmanpaine suositetulle käyttöpaineelle 70–115 psi
kiinnikkeiden pituuden ja työkappaleen kovuuden mukaan.
Oikea ilmanpaine on alhaisin paine, jolla työ voidaan suorittaa.
Naulaimen käyttäminen tarvittua korkeammalla paineella
rasittaa sitä turhaan. Älä ylitä 115 PSI ilmanpainetta.
KUVA
3
70 PSI Minimi
115 PSI Maksimi
2-3 tippaa
ilmatyökalujen
voiteluainetta

DAC4507
6
ILMANSYÖTÖN LIITTÄMINEN
VAROITUS
Älä koskaan käytä happea tai muita kaasupulloja työkalun
ilmalähteenä. Tämä voi johtaa räjähdykseen. Syttyvät kaasut ja
muut pullokaasut ovat vaarallisia ja voivat aiheuttaa työkalun
räjähtämisen.
VAROITUS
Älä koskaan liitä työkalua mahdollisesti 200 PSI:n ylittävään
ilmansyöttöön. Ylipaine voi johtaa epätavalliseen toimintaan,
työkalun vaurioihin tai tapaturmaan.
VAROITUS
Älä ylitä ilmatyökalun maksimikäyttöpainetta. Tarkasta aina
ennen käyttöä, että paineilma on säädetty työkalulle sopivaksi.
Tarkasta ilmanpainemittarin toiminta vähintään kahdesti
päivässä. Työkalun maksimipaineen ylittäminen voi johtaa
epätavalliseen toimintaan, räjähdykseen ja tapaturmaan.
Käytä kompressoriin liittämisessä vain seuraavat kriteerit
täyttäviä paineilmaletkuja:
1. Letkujen minimipainearvo, 200 PSI.
2. Letkun minimisisähalkaisija, 1/4 tuumaa.
3. Letkun maksimipituus, 30 metriä.

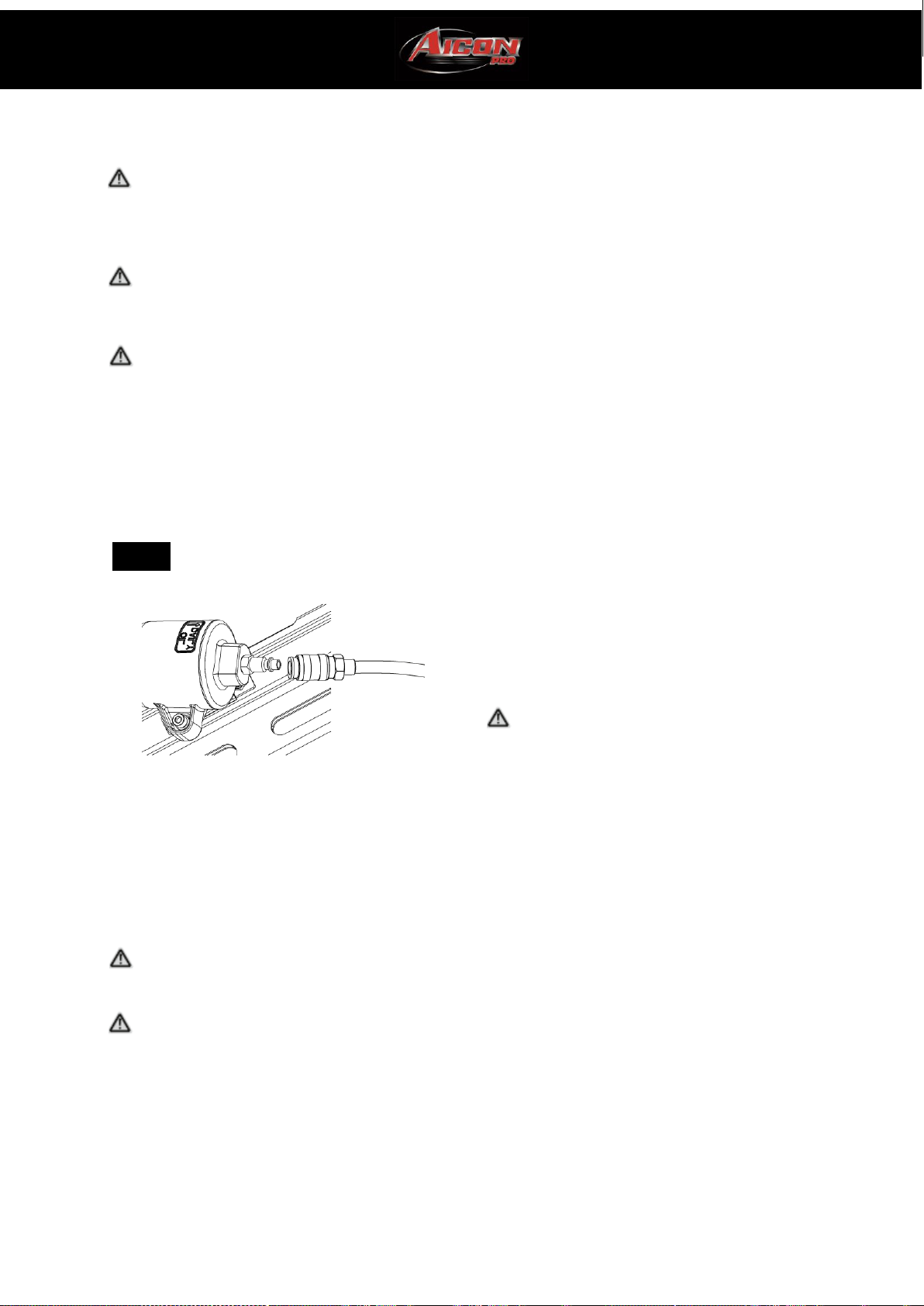

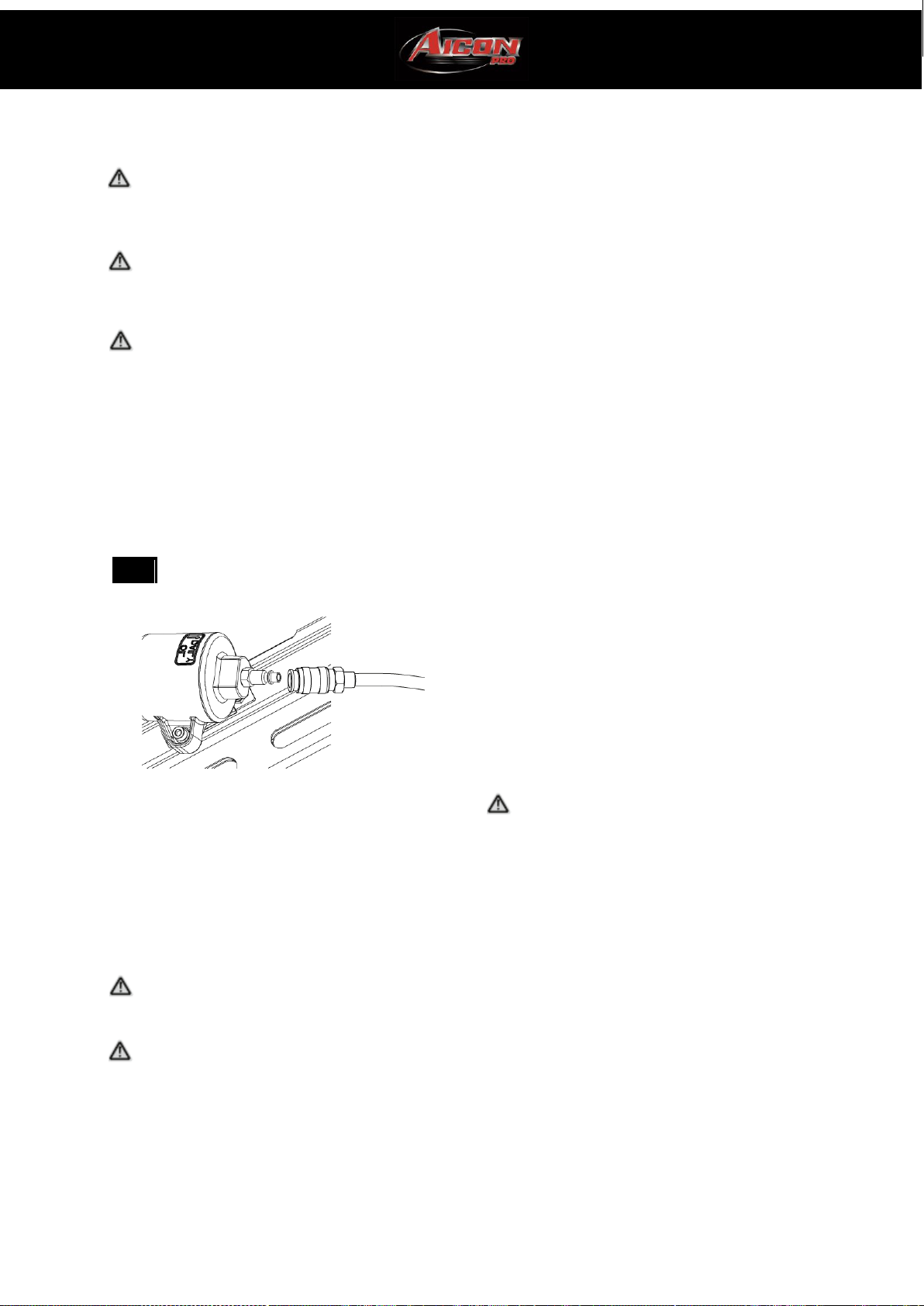

KUVA 4
Ilmasyötön kytkeminen:
Liitä ilmaletku pikaliittimeen.
Tarkasta mahdolliset vuodot. Jos vuotoja esiintyy,
lopeta käyttö välittömästi ja anna valtuutetun
henkilön suorittaa huolto.
Tarkasta ilmanpainemittarin toiminta vähintään
kahdesti päivässä.
TYÖKALUJEN TESTAUS
VAARA
KÄYTTÄJIEN JA MUIDEN TYÖALUEELLA OLESKELEVIEN ON
KÄYTETTÄVÄ SIVUSUOJIN VARUSTETTUJA SUOJALASEJA.
VAROITUS
ÄLÄ KOSKAAN KÄYTÄ NAULAINTA, ELLEI TURVAVIPU TOIMI
KUNNOLLA.
Testaa naulain alla olevan listan mukaan ennen töiden
aloittamista. Suorita testit seuraavassa järjestyksessä.
Jos epänormaalia toimintoa esiintyy, lopeta käyttö
välittömästi ja anna valtuutetun henkilön suorittaa huolto.
1. Irrota ilmaletkut suuttimesta. Poista kaikki kiinnikkeet
työkalusta.
KAIKKIEN RUUVIEN ON OLTAVA TIUKALLA. Jos jokin ruuvi
on löysällä, kiristä se.
TYÖNTÖVIVUN JA LIIPAISIMEN ON LIIKUTTAVA
KEVYESTI.
2. Säädä ilmanpaineeksi 70 PSI, liitä ilmaletku. Älä lataa
kiinnikkeitä naulaimeen.
NAULAIMESSA EI SAA OLLA ILMAVUOTOJA.
3. Poista sormi liipaisimelta ja paina turvavipu puuta vastaan.
NAULAIN EI SAA TOIMIA.
4. Irrota turvavipu puusta. Suuntaa työkalu alaspäin, paina
liipaisinta ja pidä työkalu tässä asennossa vähintään 5 sekunnin
ajan.
NAULAIN EI SAA TOIMIA.
1) Älä koske liipaisimeen, paina turvavipu puuta vastaan.
Vedä liipaisimesta.
5. Aseta turvavipu työkappaletta vasten. Vedä liipaisimesta.
NAULAIMEN ON TOIMITTAVA
2) Pidä liipaisin painettuna ja irrota turvavipu puusta.
Työkalu pysyy toimintatilassa (käyttöterä pysyy alhaalla).
3) Irrota sormi liipaisimelta.
Työkalun toiminta päättyy (käyttöterä palaa ylös).
Jos toiminta on normaali, voit ladata nauloja naulaimeen.
Ammu kiinnikkeet työkappaleeseen, joka on
käyttötarkoituksen mukainen.
NAULAIMEN ON TOIMITTAVA OIKEIN.
NAULOJEN, HAKASTEN JA KIINNIKKEIDEN
LATAAMINEN
VAROITUS
Kun työkalun lipas ladataan, tarkasta että kiinnikkeiden
kärjet koskettavat kulutusuraan ja liukuvat kevyesti
lippaan pinnalla. Jos kiinnikkeet ladataan väärin, voi
naulaus epäonnistua, työkalu toimia odottamattomalla
tavalla ja vaurioitua.
1. Liitä ilmansyöttö.
2. Pidä luotettavasti kiinni työkalun kahvasta ja vedä työnnintä
taaksepäin niin, että se lukittuu paikalleen lippaan takaosassa.
3. Aseta naulalevy lippaaseen kiinnikkeiden osoittaessa
kulmassa eteenpäin ja alaspäin.
4. Vedä työnnintä taaksepäin, paina vapautusvipua ja liu'uta
työnnintä kiinnikkeitä vasten.
5. Työkalu on nyt ladattu ja valmiina normaaliin toimintaan.

DAC4507
7

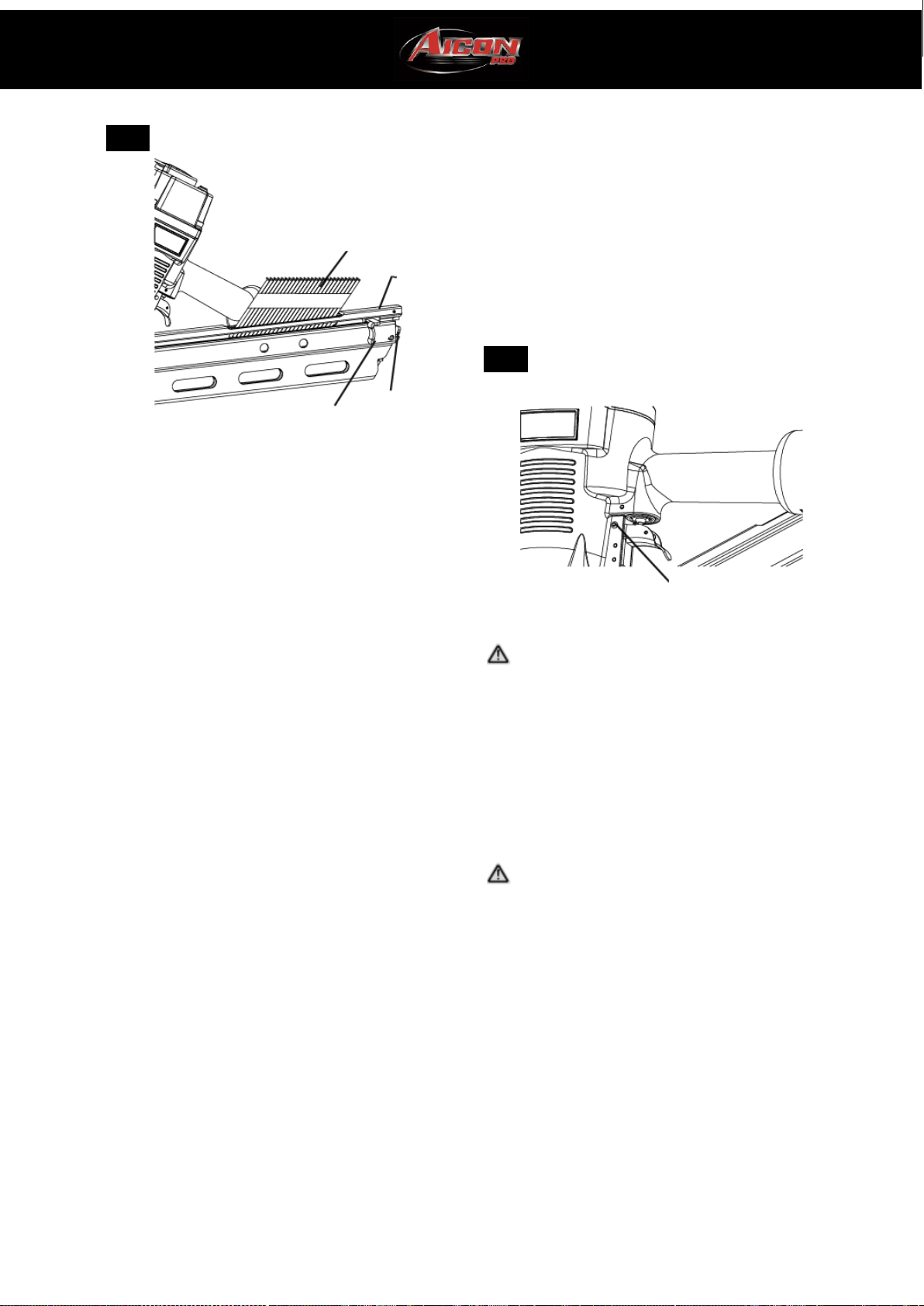

KUVA 5
KÄYTTÖTAVAT
(VALINTALIIPAISINTA KÄYTTÄMÄLLÄ)
Työkalu on varustettu valintaliipaisimella asetettuna
yksitoimiseen toimintatilaan (musta liipaisin).
Valintaliipaisin (oranssi liipaisin) voidaan myös asettaa
kosketustoimiseen käyttötilaan.
□Yksitoiminen käyttö
1).Irrota O-rengas liipaisimen tapista (Kuva 6).
2).Vedä liipaisimen tappi ulos.
3).Paina mustaa liipaisinta.
4).Paina liipaisimen tappi takaisin käyttämällä tarvittaessa
kevyesti vasaraa. Ole varovainen ettet vahingoita työkalua
liipaisintapin uudelleen asettamisen aikana.
5).Aseta O-rengas takaisin liipaisintapin kiinnittämiseksi.
6).Aseta naulauspää työkappaleen päälle sormen ollessa pois
liipaisimelta.
7).Paina turvavipua tasaisesti niin, että se on täysin painettuna
alas.
8).Paina liipaisimesta kiinnikkeen naulaamiseksi.
9).Irrota sormi liipaisimelta.
Naulaus ei ole mahdollista naulauksen jälkeen, ennen kuin
liipaisin vapautetaan ja sitä painetaan uudelleen.
□Kosketustoiminto
1).Irrota työkalu ilmansyötöstä.
2).Irrota O-rengas liipaisimen tapista (Kuva 6).
3).Vedä liipaisimen tappi ulos.
4).Paina oranssia liipaisinta.
5).Paina liipaisimen tappi takaisin käyttämällä tarvittaessa
kevyesti vasaraa. Ole varovainen ettet vahingoita työkalua
liipaisintapin uudelleen asettamisen aikana.
6).Aseta O-rengas takaisin liipaisintapin kiinnittämiseksi.
7).Aseta naulauspää työkappaleen päälle sormen ollessa pois
liipaisimelta.
8).Paina liipaisinta ja tämän jälkeen paina turvavipua puuta
vastaan kiinnikkeen naulaamiseksi.
9).Jos liipaisinta pidetään painettuna, naulataan kiinnike
aina kun turvavipu painetaan puuta vastaan.
Kosketustoimisessa tilassa voi työkalua myös käyttää painamalla
työkappaletta pintaa vasten ja painamalla liipaisinta.
Käsittele aina nauloja ja pakkausta varovasti. Jos kiinnikkeet
pudotetaan, voi sidosmuovi tai -paperi vaurioitua ja
seurauksena voi olla tukoksia tai syöttöhäiriöitä.
Naulauksen jälkeen:
1).Irrota ilmaletku työkalusta.
2).Poista kaikki naulat työkalusta.
3).Aseta 5-10 tippaa paineilmatyökalujen öljyä työkalun
ilmaliitäntään.
4).Avaa ilmakompressorin säiliön hana kosteuden
tyhjentämiseksi.
KUVA 6
KÄYTTÖ KYLMÄLLÄ SÄÄLLÄ
VAROITUS
ÄLÄ KÄYTÄ JÄÄTYNYTTÄ TYÖKALUA. Anna työkalun sulaa ennen
käyttöä. Työkaluun jäätynyt kosteus voi vaurioittaa sisäosia ja
johtaa tapaturmaan ja/tai työkalun vaurioihin.
Työkalun mekanismi toimii hitaammin kylmissä olosuhteissa.
Nopeus kasvaa työkalun lämmetessä. Pidä työkalu lämpimänä
nopeuden laskemisen välttämiseksi.
NAULAUSSYVYYDEN SÄÄTÖ
VAROITUS
Irrota työkalu ilmansyötöstä ennen minkään
säätötoimenpiteen suorittamista, Ennalta ehkäisevät
varotoimenpiteet vähentävät työkalun tahattoman
käynnistymisen vaaraa.
1. Irrota työkalu ilmansyötöstä.
2. Poista kaikki kiinnikkeet työkalusta.
3. Säädä työkalun naulaussyvyyttä:
Naulaussyvyyden laskemiseksi käännä säätönuppia
vastapäivään (kuva 7).
Naulaussyvyyden nostamiseksi käännä säätönuppia
myötäpäivään (kuva 8).
4. Lataa kiinnikkeet uudelleen tämän käyttöohjeen kappaleen
"Kiinnikkeiden lataus" mukaisesti.
5. Liitä ilmansyöttö uudelleen.
Työnnin
Kiinnike (naula)
Vapautusvipu
Lipas
Tappi

DAC4507
8
KUVA 7
KUVA 8
POISTOAUKON SÄÄTÖ
Poistoaukon suuntaa voidaan muuttaa kiertämällä yläsuojaa
(kuva 9).
KUVA 9
NAULAUSKÄRJEN KÄYTTÖ
VAROITUS
Kiinnitettäessä tai irrotettaessa naulauskärkeä, varmista, että
sormi ei ole liipaisimella ja työkalu on irrotettu ilmansyötöstä.
Jos haluat suojata työkappaleen pintoja turvavivun
aiheuttamilta naarmuilta tai jäljiltä, kiinnitä valinnainen
naulauskärki turvavivun päälle.
Naulauskärjen vaihto:
1) Irrota ilmaletkut suuttimesta.
2) Aseta naulauskärki turvavivun alustaan.
Naulauskärjen irrotus: Irrota naulauskärki vetämällä se suoraan
pois työkalusta.
KUVA 10
Naulauskärjen käyttö alentaa naulaussyvyyttä sen paksuudesta
johtuen. Suorita naulaussyvyyden säätö uudelleen.
HUOLTO
TUKOKSEN POISTAMINEN
Jos työkalussa on tukos, irrota ilmaletku ja pidä työkalu
kohdistettuna itsestäsi pois tukoksen poistamisen aikana.
1. Irrota työkalu ilmansyötöstä.
2. Poista kaikki kiinnikkeet työkalusta.
3. Aseta ruuvitaltta käyttömekanismiin.
4. Koputtele ruuvitalttaa kevyesti vasaralla. Ruuvitaltan pitäisi
työntää käyttömekanismia taaksepäin vapauttamalla samalla
tukoksen aiheuttaneen kiinnikkeen.
5. Poista taipunut kiinnike käyttämällä tarvittaessa
nokkapihtejä.
6. Liitä työkalu ilmansyöttöön.
7. Lataa työkalun lippaaseen kiinnikkeitä.
KUVA 11
Turvavipu
Käännä säätönuppia myötäpäivään
Pinnalle
Samalla tasolla
Samalla tasolla
Syvemmälle
Käännä säätönuppia vastapäivään
Naulaussyvyyden
säätö
Naulaussyvyyden
säätö
Naulauskärki

DAC4507
9
PUHDISTUS
VAROITUS
Kun työkalua puhdistetaan, älä pura mitään työkalun osaa,
koska sen sisäosat voivat kadota tai turvalaitteet asentua väärin.
Puhdistusaineet, kuten bensiini, hiilitetrakloridi, ammoniakki
jne. voivat vaurioittaa muoviosia ja O-renkaita.
VAROITUS
Älä puhdista työntämällä teräviä esineitä aukkoihin. Terävät
esineet voivat vaurioittaa sisäosia ja aiheuttaa vakavan
vaaratilanteen.
Tuuletusaukot, työkappaleeseen koskettavat osat ja liipaisin on
pidettävä puhtaana. Puhdista työkalu säännöllisesti
paineilmalla.
Puhdista lipas. Poista lippaaseen kertyneet metalli- tai
puulastut. Puhdista lipas säännöllisesti paineilmalla.
SÄILYTYS JA VARASTOINTI
VAROITUS
Säilytä käyttämättöminä olevat sähkötyökalut lasten ja
käyttöön tottumattomien henkilöiden ulottumattomissa.
Lukitse säilytystila. Työkalut ovat vaarallisia
tottumattomien käyttäjien käsissä.
Kun työkalua ei käytetä, se tulee kytkeä irti ilmansyötöstä ja
varastoida säilytyskotelossa lämpimään ja kuivaan tilaan.
Jos työkalua ei käytetä pitkään aikaan, levitä ohut kerros
voiteluainetta teräsosiin niiden ruostumisen estämiseksi.
Älä säilytä työkalua kylmissä olosuhteissa.
OHJEET TYÖKALUN LIITTÄMISEEN
ILMANSYÖTTÖÖN
HUOMAUTUS:
Toiminnan parantamiseksi, asenna 3/8 tuuman pikaliitin
(1/4 tuuman NPT-kierteellä) 8 mm sisähalkaisijalla
työkaluun ja 3/8 tuuman pikaliittimellä ilmaletkussa.
1. Virtakytkin sammutettuna, kytke kompressori
virransyöttöön.
2. Sulje paineensäädin kiertämällä se täysin vasemmalle. Kytke
kompressori päälle (virtakytkin asentoon ON) ja anna sen
saavuttaa automaattinen sulkupaine.
3. Kiinnitä ilmaletku säätimen ulostuloon. Säädä
paineensäädintä kiertämällä sitä oikealle, kunnes paine on
välillä 70 PSI - 115 PSI.
4. Lataa nauloja naulaimeen.
5. Suuntaa naulain turvalliseen suuntaan ilmaletkun liitännän
yhteydessä.
6. Naulain on käyttövalmis. Syöttöpainetta on ehkä säädettävä
sopivan naulaussyvyyden saavuttamiseksi.
SUOSITELTU LIITÄNTÄ
LIITÄNTÄÄN VAADITTAVAT
VÄHIMMÄISKOMPONENTIT
Ilmakompressori: Kompressorin on voitava ylläpitää vähintään 70
PSI:n paine naulaamisen yhteydessä. Riittämätön ilmansyöttö voi
johtaa tehohävikkiin ja riittämättömään naulaustehoon.
Paineensäädin: Paineensäätimen on pidettävä naulaimen
käyttöpaine välillä 70 PSI ja 115 PSI.
Ilmansyöttöletku: Käytä aina ilmansyöttöletkuja, joiden
minimityöpaine vastaa käyttölähteen painetta tai 150 PSI, sen
mukaan, kumpi on suurempi. Käytä 1/4 tuuman ilmaletkua, joka
on enintään 15 metrin pituinen. Käytä 3/8 tuuman ilmaletkua, yli
15 metrin pituisilla letkuilla.
KUVA 5 5
Pikaliitin
Ilmaletku
Pikaliitin
Öljyäjä
Suodatin
Kompressori
Säädin

DAC4507
10
VIANETSINTÄ
ONGELMAT
MAHDOLLISET SYYT
KORJAUSTOIMENPITEET
Ilmavuoto työkalun
yläosasta tai liipaisimen
alueelta.
1. Ruuvit löysällä.
2. Kuluneet O-renkaat tai tiivisteet.
1. Kiristä ruuvit.
2. Asenna kunnostussarja.
Ilma vuotaa työkalun pohjan
alueelta.
1. Ruuvit löysällä.
2. Kuluneet O-renkaat tai tiivisteet.
1. Kiristä ruuvit.
2. Asenna kunnostussarja.
Työkalu ei tee mitään tai
toimii epäsäännöllisesti.
Riittämätön ilmansyöttö.
Työkalu on liian kuiva.
Poistoaukko tukossa.
Kuluneet O-renkaat tai tiivisteet.
1. Varmista, että kompressori on
asetettu välille 70 PSI ja 115 PSI.
2. Aseta noin 2-3 tippaa voiteluainetta
ilmaliitäntään.
3. Puhdista poistoaukko.
4. Asenna kunnostussarja.
Kiinnike juuttuu työkaluun
jatkuvasti.
1. Syöttökanava kulunut.
2. Mäntä kulunut tai vaurioitunut.
3. Kiinnike taipunut.
4. Likainen lipas.
5. Lipas löysällä.
6. Väärät kiinnikkeet.
1. Kiinnitä syöttökanava.
2. Vaihda mäntä.
3. Poista taipuneet kiinnikkeet, vaihda
oikeisiin kiinnikkeisiin.
4. Puhdista lipas.
5. Kiristä ruuvit.
6. Varmista, että kiinnikkeet ovat
oikean kokoisia.
YMPÄRISTÖNSUOJELU
Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita.
TAKUU
Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.
Maahantuoja vastaa epäkuntoonmenneenlaitteentai osienkorvaamisesta,materiaali- ja valmistusvikojen osalta,jos netodetaan
tarkastuksessa vialliseksi.
Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava
täydellisenä, varustettuna selostuksella toimintahäiriöistä.
Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.
Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta
käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.
Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.
Oikeudet muutoksiin pidätetään.
Maahantuoja/Valmistaja: Veljekset Keskinen Oy
Onnentie 7, 63610 Tuuri, FINLAND
Tel. [phone]
