AirLive WN-301R User manual

Wireless 11N Broadband Rou
WN-301R
ter

Table of Contents
List of Lan
g
ua
g
es
Italiano
Magyar
En
g
lish
WN-301R
Česky
..................
Deutsch
...............
Español
Ελληνικός
Français
................
................
...............
............
................
Polski
.................
Português
ий
..............
.............
Русск
Slovensky
............
...............
162
72
12
22
32
42
52
82
92
102
112

1
1
WN-301R English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan
Declare that the products
Wireless 11N Broadband Router
AirLive WN-301R
is in conformity with
In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive
Clause Description
■ EN 300 328 v1.7.1 (2006-10) Electromagnetic compatibility and Radio spectrum Matters (ERM); Wideband transmission equipment operating in the
2.4GHz ISM band. And using spread spectrum modulation techniques; Part 1：technical Characteristics and test conditions
Part2：Harmonized EN covering. Essential requirements under article 3.2 of the R&TTE Directive
■EN 301 489-1 V1.6.1 (2005-09) Electromagnetic compatibility and Radio spectrum Matters (ERM); Electromagnetic compatibility(EMC) standard
■ EN 301 489-17 V1.2.1 (2002-08) for radio equipment and services; Part 17：Specific conditions for wideband data and HIPERLAN equipment
■ EN 50385:2002 Generic Product standard to demonstrate the Compliance of radio base stations and Fixed terminal stations for wireless
Telecommunication System with the Basic restrictions or the reference levels related to human exposure to radio Frequency
electromagnetic fields ( 110 MHz–40 GHz ) - General public
■EN 60950-1:2001+A11:2004 Safety for information technology equipment including electrical business equipment
■CE marking
Manufacturer/Importer
Signature： ______________
Name ： Albert Yeh
Position/ Title : Vice President
Date： 2008/11/28
English

English
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment generates, uses and may radiate radio
frequency energy, and if not installed in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is probable this equipment will cause
harmful interference, in which case the user will be required to try to correct this interference using his own
means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio interference, in which case the user
can be required to take the appropriate measures. OvisLink Corp. hereby declares that AirLive WN-301R
meets the basic requisites of directive 99/05/CE, and is therefore liable for the accuracy of these data:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper operation.
This product is covered by a two-year warranty for countries inside European Union. For other countries, the
warranty period is one year only. In the event of any manufacturing fault or breakdown, it will be repaired by
OvisLink Corp. Please contact your supplier for details on the procedure to follow. This warranty shall not be
applicable in the event of damage caused by improper use of the product, accidents, faulty handling or
manipulation nor any future incompatibility with third party products.
2 WN-301R
English

3
3
WN-301R
English
Default Setting:
Basic Information
English
IP Address: 192.168.1.254
Subnet Mask: 255.255.255.0
Login: admin
LED Indicators
Password: airlive
Wireless Model SSID: airlive
Channel: 6
Power LED
On - Power on.
Off - No power.
WiFi LED On - Idle.
Off – non Connection
Flashing - Data is being transmitted or received via the Network.
Internet LED
On - Internet connection is available.
Off - non Connection.
Flashing - Data is being transmitted or received.
WAN LED On - Connection to the Broadband Modem attached to the WAN (Internet) port is established.
Off - non Connection.
Flashing - Data is being transmitted or received via the WAN port.
LAN LEDs For each port, there are 1 LED
10 (Orange)/100 (Green)
•On - Corresponding LAN (hub) port is active.
•Off - non Connection.
•Flashing - Data is being transmitted or received via the corresponding LAN (hub) port.
Reset
Button
This button has two (2) functions:
•Reboot. When pressed and released, the Wireless Router will reboot (restart).
•Clear All Data. This button can also be used to clear ALL data and restore ALL settings
to the factory default values.
WPS Button •Press for the WPS Connection

4 WN-301R
English
English
Hardware Installation
1. Setup LAN connection: connect an
Ethernet cable from your computer’s
Ethernet port to one of the LAN ports of
this product.
2. Setup WAN connection with your
router: connect the network cable
from your cable (xDSL) modem to the
WAN port of this product.

5
5
WN-301R
English
Installation Steps
1. Please install your network cards first before
the Router.
2. Connect the power, LAN cable and WAN
cable to the back.
3. Use your wireless card to do a site survey, the
default SSID is “airlive” and Channel is “11”.
4. If you need to change router configuration,
please follow the procedure below:
zThe Router default IP address is
192.168.1.254 Please make sure your
computer IP is in the same subnet as the
router (i.e. 192.168.1.X)
zOpen the web browser and enter
192.168.1.254 When asked for the Login
and Password, just type admin for login
name and airlive for Password.
Wireless Mode Setting
This page includes all primary and major
parameters for the wireless mode setting. Any
parameter change will cause the device to
reboot for the new setting to take effect
Wireless Modes:
AP, Bridge-Point to Point, AP Bridge -Point
to Multi-Point, WDS-Repeater,
Station-Infrastructure, Universal-Repeater.
The default mode is set to AP. You can change
it to another mode.
English

6 WN-301R
English
English

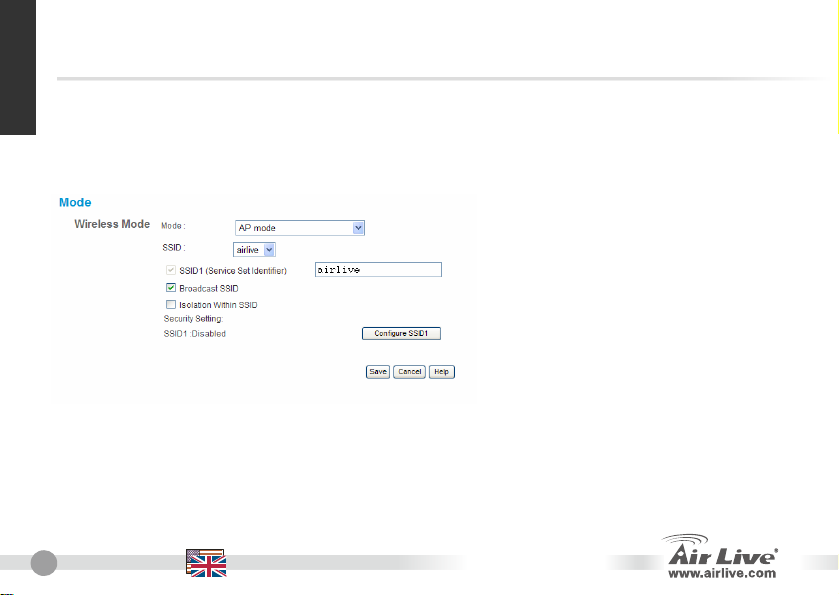

AP Mode
SSID, you can have 2 SSIDs on one AP. For
example, a Guest SSID without encryption for
visitors to have Internet access only, and a
Admin SSID with encryption for private use to
secure your company resources.
Broadcast SSID, If enabled, the Wireless
ADSL Router will broadcast its SSID. This
allows PCs and other wireless stations to
detect this Access Point and use the correct
SSID.
Isolation within SSID, If Enabled, devices
that have the same SSID will not be able to
see each other.
Configure SSID1, to configure your Wireless
Security Setting.
The Settings for Wireless function are as follows:
1. SSID: airlive
2. Channel: The factory setting is channel 6

7
7
WN-301R
English
Bridge Point to Point
In the bridge point to point mode, you can connect
your wireless router with another, to combine two
access points and expand the scope of wireless
network, and all clients (wired only – AP will not
accept wireless clients in this mode) of two wireless
routers will think they’re on the same physical
network. This function is very convenient when you
need to connect two networks between two
buildings.
Bridge Point to Muti Point
In the AP bridge point to multi point mode, you can
connect your wireless router with another, to combine
few of access points and expand the scope of
wireless network, and all clients of four wireless
routers will think they’re on the same physical
network. This function is very convenient when you
need to connect few networks between buildings.
English

8 WN-301R
English
English
Station-Infrastructure
In this mode, you can connect the router to Ethernet
device such us TV, Game player, HDD&DVD to enable
the Ethernet device be a wireless station and join to a
wireless network through an access point or AP router.
WDS- Repeater
In this mode, you can expand the scope of
network by combining up to four other access
points together, and every access point can
still accept wireless clients.

9
9
WN-301R
English
Setting Up TCP IP
1. Click Start →Settings →Control Panel.
In this mode, the router can act as a wireless
repeater; it can be Station and AP at the same time.
It can use Station function to connect to a Root AP
and use AP function to service all wireless stations
within its coverage.
Universal Repeater
2. Double-click the Network and Dial-up
Connections.
3. Right Click the Local Area Connection and
select Properties.
4. Select Internet Protocol (TCP/IP) and
Properties.
After you finish the wireless setting, please click ‘Save
button.
English

10 WN-301R
English
English

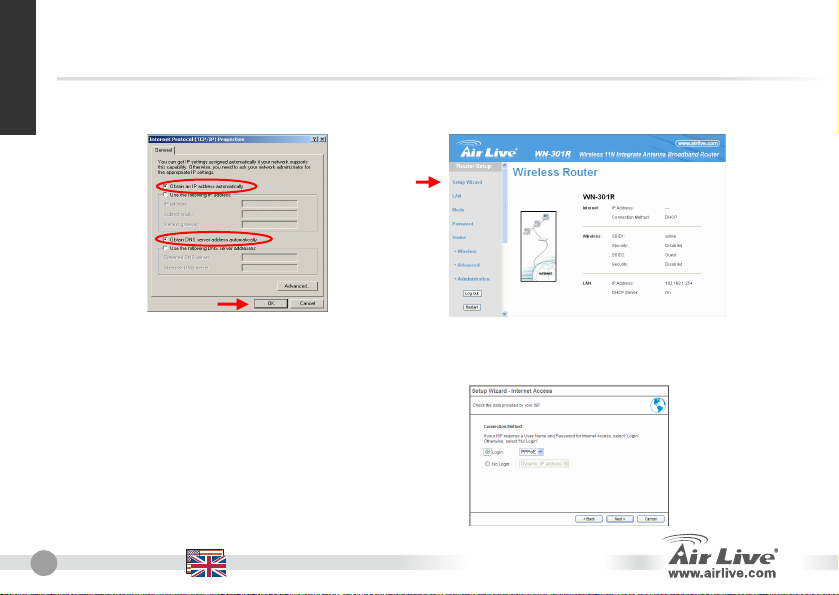

5. Select Obtain an IP address automatically and
DNS server address automatically. Then, click
OK.
Quick Setup Wizard
1. Open your browser. Then type this product’s IP
address (for example: http://192.168.1.254) in the
Location/Address field of your browser. And type
your ID admin password airlive login to your
device.
2. Press the Setup Wizard button and follow the
instructions on screen to setup the Internet
connection.
3. Please Select Your WAN connection type

11
11
WN-301R
English
4. Please input the Internet connection parameters,
you should use the value provided by your
Internet service provider.Click ‘OK’ when you
finish.
5. Click Finish to save the setting.
English

12 WN-301R
Česky
FCC Standard - upozornění
Toto zařízení bylo testováno a vyhovuje předpisům třídy B pro digitální zařízení, na základěodstavce 15, FCC
pravidel. Tyto limity jsou vytvořeny po poskytování účinné ochrany před škodlivými vlivy zařízení pracující
v komerční sféře. Toto zařízení vyzařuje radiové vlny a pokud není instalováno a používáno v souladu s touto
uživatelskou příručkou, tak může vykazovat rušení okolní radiové komunikace. Provoz tohoto zařízení
v osídlených oblastech bude pravděpodobněpříčinou nežádoucího rušení. V tomto případěby měl uživatel
přijmout opatření, která povedou ke korekci rušení.
CE Marking - upozornění
Česky
Toto zařízení odpovídá tříděB. V domácím prostředí může způsobovat radiové rušení. V tomto případěby měl
uživatel přijmout odpovídající opatření. Společnost OvisLink Corp. takto deklaruje, že AirLive WN-301R splňuje
základní pravidla norem 99/05/CE, a je proto odpovědná za správnost všech údajů:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Záruka
Tento produkt byl podrobený rozličným kontrolám kvality k zajištění všech funkcí.
Tento produkt podléhá dvouleté záruce v krajinách Evropské Unie. V ostatních krajinách je záruční doba
stanovena na jeden rok. V případěvýrobních závad nebo nefunkčnosti bude zařízení opraveno společností
OvisLink Corp. Prosím kontaktujte svého dodavatele, který vám sdělí detailní informace. Záruka nebude uznána
pokud dojde k poškození zařízení vlivem nestandardního užívání, např.: fyzické poničení následkem pádu,
nesprávná manipulace, neautorizované zásahy, provoz v extremních podmínkách atd.

13
13
WN-301R Česky
Default Setting:
Základní Informace
Heslo: airlive
TovárníSSID: airlive
IP Adresa: 192.168.1.254
Subnet Mask: 255.255.255.0
Jméno: admin Tovární Channel: 6
LED Indikátory
Česky
Power LED
On - Zapnuto.
Off - Vypnuto.
WiFi LED On - Idle.
Off – není spojení
Bliká – probíhá přenos dat na bezdrátové síti
Internet LED
On – internet je připojen.
Off - není spojení.
Bliká - probíhá přenos dat
WAN LED On – spojení s internetovým modemem je navázáno
Off - není spojení
Bliká - probíhá přenos dat na WAN portu
LAN LEDky Pro každý port je 1 LEDka
10 (Oranžová)/100 (Zelená)
•On – LAN port je aktivní
•Off - není spojení
•Bliká - probíhá přenos dat na LAN portu
Reset tlačítko Toto tlačítko má 2 funkce:
•Reboot. Když jej krátce stisknete, zařízení rebootuje (restartuje)
•Vymaže všechna data. Toto tlačítko také může být použito pro nastavení zařízení
zpět na tovární hodnoty
WPS tlačítko •Stiskněte pro WPS spojení

14 WN-301R
Česky

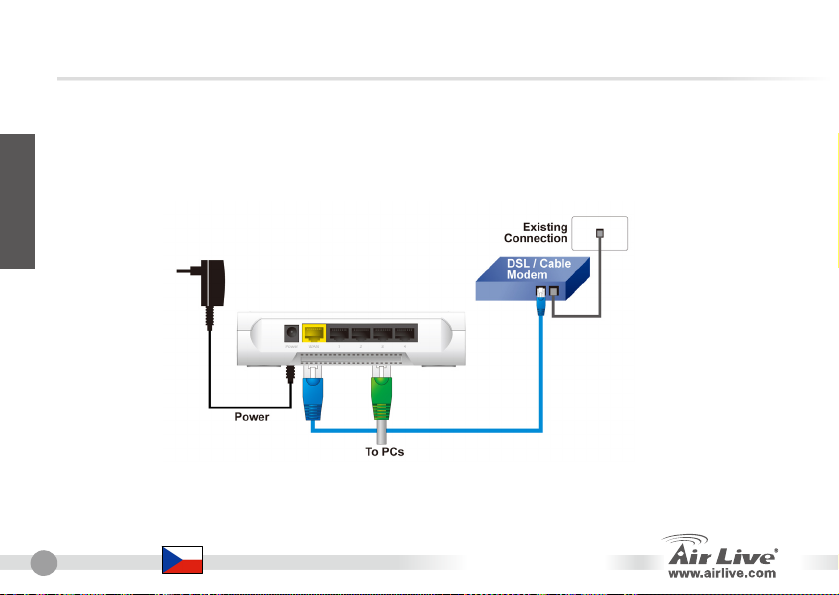

Hardwarová Instalace
1. Nastavení LAN připojení: připojte
Ethernet kabel z vašeho počítače do
jednoho LAN portu na tomto zařízení.
2. Nastavení WAN připojení s Vaším
outerem: připojte síťový kabel
z Vašeho (xDSL) modemu do WAN
portu na tomto zařízení.
Česky

15
15
WN-301R Česky
Instalační Kroky
1. Prosím, nainstalujte nejprve Vaší síťovou
kartu.
2. Připojte do el. energií, LAN kabel a WAN
kabel.
3. Pro bezdrátové nastavení je defaultní SSID
“airlive” a kanál “11”.
4. Pokud potřebujete změnit nastavení routeru,
následujte tyto kroky:
zDefaultní IP adresa je 192.168.1.254
Prosím, ujistěte se, že Váš počítačmá
stejnou subnet adresu jako router (např.
192.168.1.X)
zOtevřete webový prohlížeča vložte
192.168.1.254 Na přihlašovací stránce
vložte jméno a heslo. Jméno : admin,
heslo : airlive.
Nastavení Bezdrátových Módů
Tato stránka obsahuje hlavní parametry
bezdrátového nastavení. Aby se jakákoliv
změna projevila je nutné zařízení po změně
restartovat:
Česky
AP, Bridge-Point to Point, AP Bridge -Point
to Multi-Point, WDS-Repeater,
Station-Infrastructure, Universal-Repeater.
Tovární nastavení je AP mód. Můžete jej měnit
na jiný.

16 WN-301R
Česky

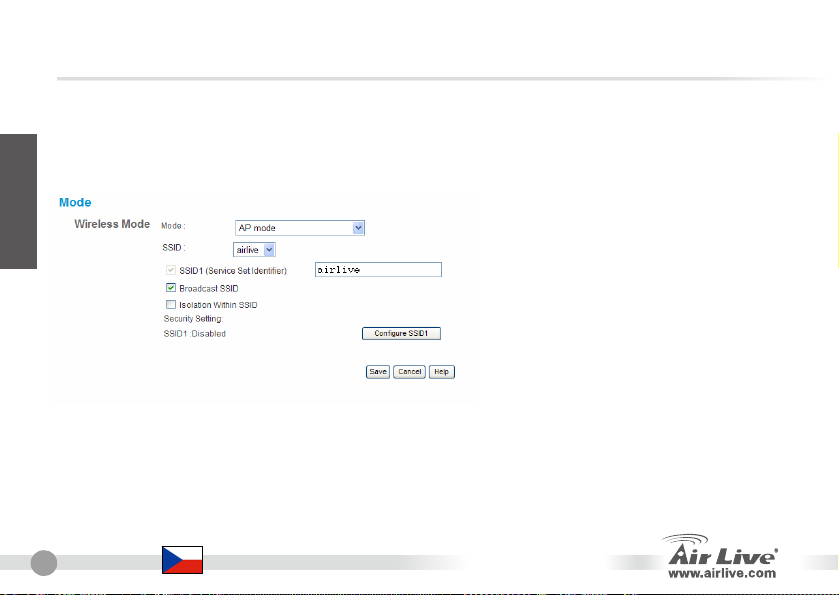

AP Mode
SSID, můžete mít 2 SSID na jednom AP.
Například, SSID pro hosty bez šifrování a
Admin SSID s šifrováním pro soukromé nebo
firemní účely.
Broadcast SSID, Pokud je tato funkce
zapnutá, router zobrazuje SSID a ostatní
bezdrátová zařízení mohou detekovat a
používat SSID tohoto zařizení.
Izolace v SSID, Pokud je tato funkce
zapnutá, zařízení se stejnou SSID ne
navzájem nevidí.
Konfigurace SSID1, pro nakonfigurování
Vaší bezdrátové bezpečnosti.
Nastavení bezdrátových funkcí je následující:
1. SSID: airlive
2. Kanál: The factory setting is channel 6
Česky

17
17
WN-301R Česky
Bridge Point to Point Bridge Point to Muti Point
V AP bridge point to multi point módu, můžete
bezdrátověpřipojit Váš router k jinému a rozšířit
pokrytí vaší sítěa všichni klienti Vaší bezdrátové sítě
budou fyzicky na jedné síti. Tato funkce je ideální,
pokud potřebujete propojit pár počítačů mezi
budovami.
V bridge point to point módu, můžete bezdrátově
připojit Váš router k jinému a rozšířit pokrytí vaší sítě
a všichni klienti (jen připojení pomocí kabelu – AP
neakceptuje bezdrátové klienty v tomto módu) obou
bezdrátových routerůbudou fyzicky na jedné síti.
Tato funkce je velmi užitečná, pokud potřebujete
propojit například 2 budovy.
Česky

18 WN-301R
Česky
WDS- Repeater
V tomto módu můžete prodloužít dosah Vaší
bezdrátové sítězkombinováním s dalšími AP
(max. 4). Každý AP akceptuje bezdrátové
klienty.
Station-Infrastructure
V tomto módu, můžete připojit router k Ethernet zařízení
jako TV, Game player, HDD&DVD a zařízení bude
bezdrátověpřístupné ostatním uživatelům.
Česky
