AIRLUX RM14A User manual

Réfrigérateur F
Nous vous remercions de votre confiance d'avoir acheté notre appareil. Nous vous souhaitons beaucoup de
plaisir en l'utilisant.
Le réfrigérateur est destiné à l'usage ménager pour tenir les
denrées fraîches à la température au-dessus de 0°C.
Avant la première mise en service............................... 20
Notice d'utilisation
Notice d'intégration
Notre soin à l'environnement
Conseils d'économie d'énergie
Conseils importants...................................................... 21
Enlèvement des appareils usagés
Installation et raccordement........................................ 21
Choix de l'endroit
Raccordement au réseau électrique
Description de l'appareil..................................................
Commande.....................................................................23
Sélection de la température
Utilisation.......................................................................23
Conservation des denrées dans le réfrigérateur
Entretien et nettoyage...................................................24
Dégivrage automatique du réfrigérateur
Nettoyage de l'appareil
Arrêt prolongé
Défauts dans le fonctionnement ...................................25
Avant la première mise en service
• Avant de brancher l'appareil sur le réseau électrique, il faut Conseils d'économie d'énergie
le laisser en place environ 2 heures. De cette manière on
diminue la possibilité d'un fonctionnement incorrect dû à
l'influence du transport sur le système de
réfrigération.
• Nettoyez l'appareil, surtout son intérieur (voir le chapitre sur
le nettoyage de l'appareil).
• Si les accessoires ne se trouvent pas à leur place, il faut les
aménager suivant les instructions données dans le chapitre
Description de l'appareil.
Notice d'utilisation
Cette notice d'utilisation est destinée au consommateur. Elle
décrit l'appareil ainsi que son emploi correct et sûr. Il est
possible qu'elle mentionne des fonctions qui ne concernent
pas votre appareil, car elle a été rédigée pour de différents
types/modèles d'appareils.
Notice d'intégration
Les appareils intégrables sont accompagnés des notices
d'intégration et d'installation dans le meuble.
Ce travail doit être fait par un technicien et ces notices sont
destinées à lui.
Notre soin à l'environnement
• Pour l’emballage de nos produits nous utilisons des
matériaux qui peuvent être recyclés, déposés ou détruits.
• Aussi cette notice d'utilisation est imprimée sur le papier
recyclable, ou bien sur le papier blanchi sans chlore.
• Lorsque vous cesserez d’employer cet appareil, remettez-le
aux organismes habilités pour la collecte des appareils
ménagers “usagés” (Voir le chapitre Enlèvement des
appareils usagés).
• Ne pas ouvrir la porte plus souvent que nécessaire et la
refermer rapidement, notamment par temps chaud et
humide. Veillez à ce que l’appareil soit ouvert le moins
longtemps possible ce qui est surtout important pour les
congélateurs armoires.
• De temps en temps vérifier que le réfroidissement de
l'appareil soit toujours suffissant (une bonne circulation d'air
derrière l'appareil).
• Déplacez la manette du thermostat de la position plus haute
à la position plus basse dès que le fonctionnement de
l'appareil et les circonstances le permettent.
• Laissez refroidir les aliments à température ambiante avant
de les entreposer dans l’appareil.
• Les couches de glace ou de givre augmentent la
consommation de l'énergie électrique. Enlevez-les
régulièrement dès qu'elles atteignent une épaisseur de 3 à 5
mm.
• Le joint endommagé ou non étanche provoque une plus
grande consommation d’énergie, veillez à ce qu’il soit
échangé à temps.
• Le condenseur à l’arrière doit être toujours propre.
• Si vous ne respectez pas les consignes figurant dans les
chapitres L’emplacement et l’économie d’énergie, vous
risquez de provoquer une plus grande consommation
d’énergie.
Notice d'utilisation
20

Conseils importants
• Si vous gardez votre vieux réfrigérateur/congélateur sans
l'utiliser, ayant le système de blocage qui ne peut pas
s'ouvrir du côté intérieur (serrure, verrou), rendez ce
mécanisme de fermeture inutilisable pour éviter tout risque
d'accident avec les enfants.
• Raccorder le congélateur au réseau correctement.
Respecter bien le Chapitre sur le Raccordement de
l'appareil.
• Si vous trouvez l'odeur ou la couleur d'un aliment anormale
ou douteuse, il faut le jeter, car il peut être dangereux à la
consommation.
• Débrancher obligatoirement l'appareil avant d'effectuer un
dépannage (nous recommandons de faire réaliser tout
entretien ou dépannage par une personne qualifiée), avant
tout nettoyage et avant le changement de la lampe.
• Ne pas utiliser d’appareils électriques (sèche-cheveux, etc.)
ou d’instruments pointus pour dégivrer l’appareil, mais des
produits conseillés par le fabricant.
• Dans le souci de préserver l’environnement, veiller à ne pas
endommager l’arrière de l’appareil (le condenseur) ou les
parties de réfrigération à l’intérieur de l’appareil.
• L’appareil contient du liquide frigorifique et de l’huile, c’est
pourquoi il faut faire enlever votre ancien appareil suivant les
consignes pour protéger l’environnement (Voir le chapitre
Notre souci pour préserver l’environnement).
• Si le câble de raddordement est endommagé, il doit être
remplacé par un expert du fabricant ou du service
après/vente pour éviter le danger.
• La plaque signalétique se trouve soit au dos soit à l'intérieur
de l'appareil.
Le symbole sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit plutôt être remis au point
de ramassage concerné, se chargeant du
recyclage du matériel électrique et électronique. En vous
assurant que ce produit est éliminé correctement, vous
favorisez la prévention des conséquences négatives pour
l’environnement et la santé humaine qui, sinon, seraient le
résultat d’un traitement inapproprié des déchets de ce
produit. Pour obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec lebureau municipal
de votre région, votre service d’élimination des déchets
ménagers ou le magasin où vous avez acheté le produit.
Enlèvement des appareils usagés
• Remettez les appareils usagés au service autorisé de
ramassage. Si celui-ci a un système de blocage (serrure,
verrou),rendez ce mécanisme de fermeture inutilisable pour
éviter tout risque d’accident avec les enfants.
• Les appareils de réfrigération et de congélation contiennent
du liquide de réfrigération et les matériaux d’isolation qui
doivent être traités par les services agréés. Pour les faire
enlever faites appel à ces services ou demandez conseil à
votre vendeur. Veiller à ne pas endommager le tuyau à
l’arrière de l’appareil.
Installation et raccordement
Choix de l'endroit
Placez l'appareil dans un local sec et régulièrement ventilé. La
température ambiante permise pour le fonctionnement normal
de l'appareil est conditionnée par l'exécution (la classe) de
l'appareil indiquée sur la plaque signalétique de l'appareil.
Évitez de placer l'appareil près d'une source de
chaleur, comme par exemple cuisinière, radiateur, chauffe-eau
ou de l'exposer directement aux rayons du soleil.
Evitez de placer l’appareil près d’une source de chaleur, au
moins 3 cm d’une cuisinière électrique ou à gaz et au moins 30
cm d’un poêle à fioul ou à charbon. Si la distance est inférieure
aux distances conseillées, utilisez une plaque d’isolation. Il
faut qu’il y ait une ouverture derrière l’appareil d’environ 200
cm² et le placard au-dessus de l’appareil doit être éloigné d’au
moins 5 cm, ce qui permet une aération satisfaisante du
condenseur.
Classe Température ambiante
SN (subnormale) de + 10°C à + 32°C
N (normale) de + 16°C à + 32°C
ST (subtropical) de + 18°C à + 38°C
T (tropical) de + 18°C à + 43°C
Raccordement au réseau électrique
Reliez l'appareil au réseau électrique avec le cordon
d'alimentation. La prise murale doit être dotée d'une mise à la
terre. La tension nominale et la fréquence sont indiquées sur la
plaque signalétique de l'appareil.
Le système de mise à la terre de l'installation électrique et le
raccordement de l'appareil doivent être réalisés conformément
aux normes électriques en vigueur.
L'appareil peut tolérer les écarts de tension de courte durée,
mais au maximum de -15 à 10%.
Notice d'utilisation 21

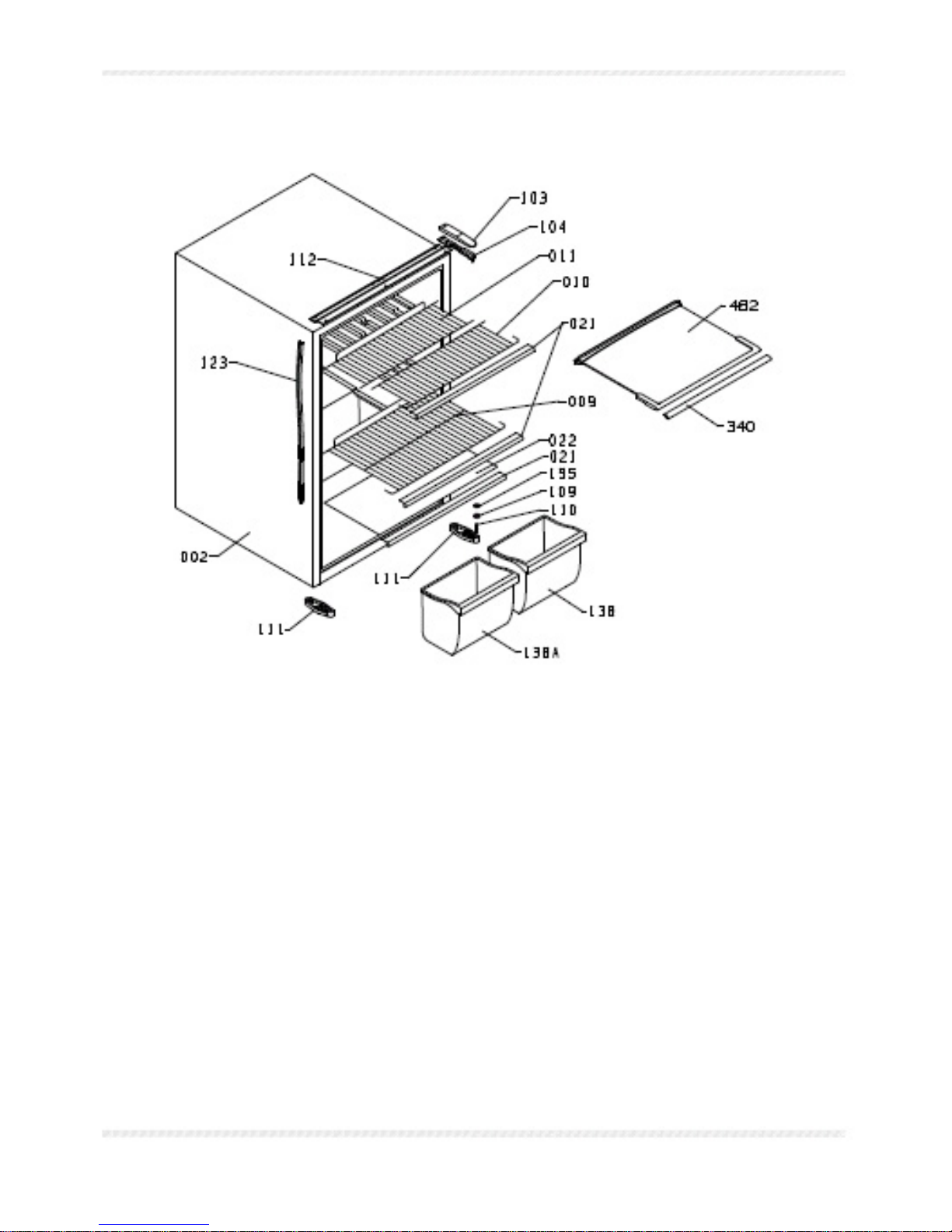

Description de l'appareil
Notice d'utilisation
22

Clayette (1)
(le nombre de clayetttes dépend du modèle choisi)
La clayette multi-réglable permet de ranger les denrées à votre
convenance. Elle est protegée contre la chute. Pour enlever la
clayette il faut la relever un peu à l'arrière et tirer dehors.
Les clayettes en verre (seuls certains modèles en sont
équipés) sont protégées par des entretoises en plastique. Si
vous voulez retirer la clayette, vous devez d'abord tirer les
deux entretoises vers vous. Vous pouvez aussi enlever les
entretoises, mais nous vous conseillons de les mettre de côté
pour les transports éventuels ultérieurs.
Tenir les denrées vite périssables sur la partie arrière des
clayettes oà il est le plus froid.
Certains modèles possèdent sur la clayette inférieure une ligne
marquée devant laquelle ne posez pas d’aliments.
Porte-bouteilles
(sur certains modèles seulement)
Le porte-bouteilles (le nombre d'emplacements dépend du type
d'appareil) est destiné à recevoir des bouteilles. Le rangement
est possible selon deux positions (horizontale ou inclinée vers
l'avant au moyen d'une glissière). Le porte-bouteilles permet
aussi de poser les bouteilles sur le bouchon.
Il a un dispositif anti-débordement. S'il est vide, vous pouvez le
retirer en le soulevant en arrière et en le tirant vers vous.
Avertissement !
Si la contre-porte comporte des balconnets, installez le porte-
bouteilles de manière à ce qu'il n'entrave pas la fermeture de la
porte. Un porte-bouteille peut contenir 9 bouteilles de 0,75 litre
ou plus (le poids total ne doit pas dépasser 13 kg) – voir
l'étiquette au-dessous de la boite du thermostat dans l'appareil.
Orifice d'écoulement de l'eau de dégivrage (2)
Sous la plaque réfrigérante (encassée dans la paroi arrière de
la cuve) qui réfroidit la cuve du réfrigérateur, il y a une rainure
avec l'orifice pour conduire l'eau de dégivrage vers l'extérieur.
La rainure et l'orifice d'écoulement ne doivent pas être bouchés
(par exemple avec les restes alimentaires) et il faut les
contrôler et nettoyer de temps en temps si nécessaire (par ex.:
avec une paille plastique).
Bac à fruits et à légumes (3)
Le bac se trouve en dessous du couvercle en verre qui assure
l'humidité constante et évite le dessèchement des fruits et
légumes.

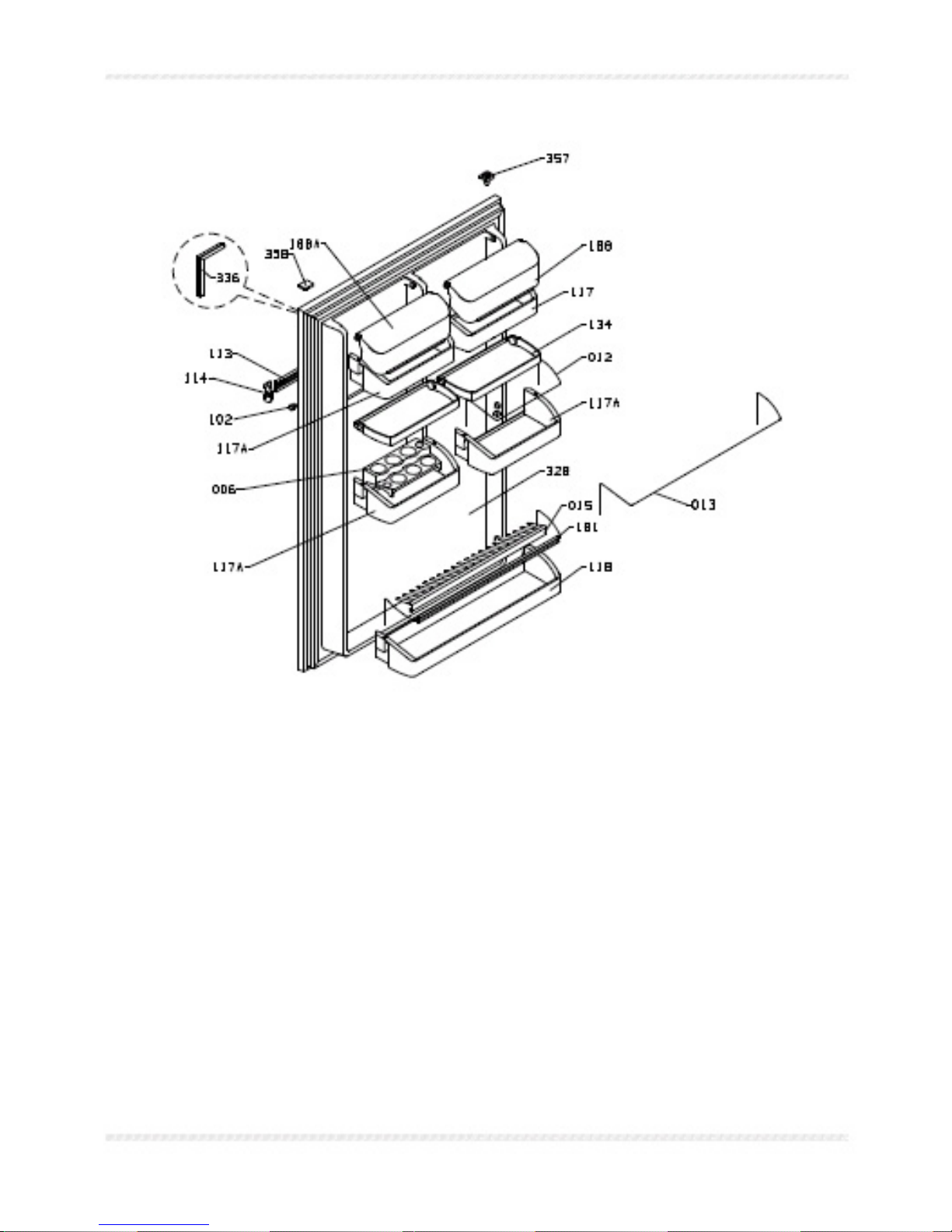

Contre-porte du réfrigérateur
La contre-porte du réfrigérateur est équipée des balconnets ou
boîtes, destinés à la conservation du fromage, du beurrre, des
oeufs, du yaourt et d'autres petits paquets, tubes et conserves.
La partie inférieure de la contre-porte est prévue pour les
bouteilles.
Éclairage intérieur du réfrigérateur
La lampe s'allume à l'ouverture de la porte (le thermostant
étant à n'importe quelle position).
REMARQUE:
• Les accessoires dans la cuve sont variables selon le modèle
de l'appareil.
• Pour completer les accessoires à votre convenance vous
pouvez acheter aussi les boîtes-épices, les porte-tubes
accrochables et clayettes aux services après-vente
contractuels.
Commande
Le fonctionnement de l'appareil est commandé par le • A la position STOP (0) l'appareil n'est pas mis en service (le
thermostat placé dans la cuve du réfrigérateur (tournable du système de réfrigération est en arrêt), mais il est quand
repère STOP (0) à 7et en arrière). même sous tension (la lampe s'allume en ouvrant la porte
du réfrigérateur).
Sélection de la température • La température dans la cuve du réfrigérateur dépend aussi
de la fréquence d'ouverture de la porte.
• Les positions élevées sur la manette (vers 7) signifient les
temperatures plus basses (plus froides) dans toutes les
parties de l'appareil. La température à l'intérieur du
réfrigérateur peut descendre même au dessous de 0°C.
N'utiliser les positions élevées que dans les cas oà les
températures de réfrigération plus basses sont désirées et
recommandées.
A la température ambiante normale nous recommandans le
réglage moyen du thermostat.
• La température intérieure dépend du changement de la
température ambiante. Régler la manette du thermostat
conformément.
Utilisation
Conservation des denrées dans le réfrigérateur • Les denrées à conserver dans le réfrigérateur doivent être
fraîches, réfroidies à la température ambiante et de
Une utilisation appropriée de l’appareil, l’emballage des meilleure qualité. Elles doivent être emballées dans des
aliments, le réglage correct et le respect des règles d’hygiène récipients fermés pour qu'elles ne s'impregnent ni dégagent
sont décisifs pour la qualité de conservation des aliments. d'odeur et d'humidité. Veillez à ce qu'elles soient toujours
bien emballées (dans un sachet plastique ou dans une
Notice d'utilisation 23

feuille en aluminium, dans le papier ciré) ou fermées dans
des bouteilles ou récipients couverts.
• Retirez les emballages du commerce avant de placer les
aliments dans le réfrigérateur (emballages des packs de
yaourt...).
• Dans le réfrigérateur ne conservez pas de matières
inflammables, vaporables ou explosibles.
• Des bouteilles avec une teneur importante en alcool doivent
être fermées hermétiquement et posées dans une position
verticale.
• Les denrées ne doivent pas toucher la dernière paroi de la
cuve du réfrigératuer.
• Attendre le complet refroidissement des préparations avant
de les stocker.
• Stocker les aliments les plus fragiles et délicates dans la
zone la plus froide de l’appareil.
• Limiter le nombre d’ouvertures de la porte.
• Positionner le réglage du thermostat de façon à obtenir une
température plus basse. Ce réglage doit se faire
Temps de conservation des denrées dans le réfrigérateur
progressivement afin de ne pas provoquer le gel des
denrées.
La mesure de la température d’une zone peut se faire au
moyen d’un thermomètre placé dans un récipient rempli
d’eau. La lecture de la température doit être faite après
quelques heures de stabilisation de l’ ensemble.
• Quelques solutions organiques, les essences dans la peau
des citrons et oranges, l'acide dans le beurre et similaires
peuvent causer des endommagements et un vieillissement
anticipé des matières en plastique et du joint si ceux-ci sont
exposés longtemps à leurs effets.
• Une odeur désagréable dans le réfrigérateur signifie que la
cuve n'est pas propre ou qu'un aliment se gâte. Pour éviter
l'odeur, laver l'interieur avec l'eau additionnée d'un peu de
vinaigre.
Nous recommandons aussi d'utiliser les filtres à charbon
actif qui purifient l'air ou neutralisent les odeurs.
• Si vous laissez votre maison pour un temps prolongé,
enlevez les denrées périssables de votre réfrigérateur.
Denrée Tem
p
s de conservation
(
en
j
ours
)
1234567891011121314
Beurre + + + + + + + = = = = =
Oeufs + + + + + + + + + + = = = =
Viande: fraîche en morceau + + =
hachée + =
fumée + + + + + + + + + + = = = =
Poissons + =
Marinades + + + + + + + + + + = = = =
Carottes + + + + + + + + = = = = = =
Fromage + + + + = = = = = = = = = =
Desserts + + = = = =
Fruits + + = = = = = = = =
Plats coisinés + + = =
Légende: + le temps recommandé de conservatiio = le temps possible de conservation
Entretien et nettoyage
Dégivrage automatique du réfrigérateur
Il n'est pas nécessaire de dégivrer le réfrigérateur car le givre
sur la paroi arrière de réfrigération se dégivre
automatiquement.
Le givre s'amasse sur la plaque de réfrigération pendant le
fonctionnement du compresseur. A chaque arrêt du
compresseur le givre fond et l'eau s'écoule par l'orifice dans la
paroi arrière vers l'extérieur de l'appareil. Elle est recueillie
dans le récipient situé au-dessus du compresseur oà elle
s'évapore.
Nettoyage de l'appareil
Avant le nettoyage, veillez à ce que l'appareil soit
débranché!
N'utilisez pas de détersifs abrasifs ou aggressifs. Vous pouvez
endommager la surface.
Veillez à éliminer toutes traces des détergents utilisés lors du
nettoyage.
• Nettoyez les parois extérieures à l'eau peu savonneuse.
Les surfaces laquées peuvent être nettoyées avec un chiffon
et un nettoyant à la base d'alcool (p.ex. nettoyant vitres).
Vous pouvez utiliser aussi l'alcool (éthanol ou isopropanol).
N'utilisez pas de nettoyants abrasifs ou aggresifs, comme
détergents spéciaux pour acier inox etc., parce que vous
pouvez endommagez les pièces laquées ou en plastique.
• Enlevez les accessoires amovibles de l'appareil et lavez-les
à l'eau peu savonneuse. Les pièces en matière plastique ne
sont pas convenables pour le lavage en lave-vaissellle.
• Lavez l'intérieur vide à l'eau tiède additionnée d'un peu de
vinaigre.
• De temps en temps, enlevez la poussière qui se forme sur le
condenseur placé à l'arrière du congélateur. Pour ce
nettoyage servez-vous d'une brosse douce non métalique ou
d'un aspirateur.
• Nettoyez aussi le bac au-dessus du compresseur (mais ne
l'enlevez pas).
Rebranchez l'appareil quand il est bien dégivré et nettoyé et
mettez-le en service. Remettez les denrées en place.
Arrêt prolongé
Si vous ne voulez pas employer l'appareil pendant quelque
temps, placez la manette du thermostat sur STOP (0). Il est
recommandé de le vider, débrancher, dégivrer et nettoyer.
Laissez la porte entr'ouverte.
Notice d'utilisation
24

Défauts dans le fonctionnement
Pendant le service de l'appareil, les perturbations de service
peuvent apparaitre.
Nous donnons quelques exemples qui sont les plus fréquents
et lequels vous pouvez éliminer par vous-mêmes.
Appareil ne veut pas démarrer après le branchement au
réseau électrique
• Vérifier si la prise de courant est sous tension et si l'appareil
est mis en marche(la manette du thermostat étant en
position du service).
Unité hermetique fonctionne déjà longtemps sans
interruption
• La porte a été ouverte trop souvent.
• La porte mal fermée (il se peut qu'un objet se trouve entre la
porte et la cuve, une porte bâillée, un joint endommagé..).
• Une quantité trop grande est mise en conservation.
• Si le compresseur et le condenseur ne réfroidisssent pas
suffisamment, vérifiez la circulation d'air derrière l'appareil et
nettoyez le condenseur.
Givrage de la paroi arrière dans la cuve du réfrigérateur
Le dégivrage normal automatique du réfrigérateur est assuré
aussi longtemps que l'eau s'écoule vers l'extérieur par l'orifice
dans le récipient au-dessus du compresseur.
Dans le cas oà cuve du réfrigérateur excède 3-5 cm
d'épaisseur sur la plaque de réfrigération, vous devez procéder
au dégivrage manuel. Placez la manette du thermostat sur la
position STOP (0) et laissez la porte du réfrigérateur ouverte.
Ne pas fondre le givre à l'aide des appareils électriques
(sèche-cheveux etc) et ne pas l'enlever à l'aide des outils
pointus.
Après le dégivrage placez la manette sur la position
correspondante et fermez la porte du réfrigérateur.
Le givrage excessif est le résultat
− de mauvaise étanchéité de la porte (si le joint est sale
ou endommagé, vous devez le nettoyer ou remplacer),
− de l'ouverture trop fréquente ou trop longue de la porte,
− de l'introduction des mets chauds dans le réfrigérateur.
− les mets ou la vaisselle touchent la paroi arrière de la
cuve du réfrigérateur.
L'eau s'écoulant du réfrigérateur
L'eau s'écoule du réfrigérateur, si l'orifice de vidange est
bouchée et l'eau ne s'écoule pas dans la gouttière.
• Nettoyez l'orifice bouchée, par exemple avec la paille en
plastique.
• Dégivrez la couche de givre trop épaisse manuellement (voir
le chapitre Givrage de la paroi arrière de la cuve du
réfrigérateur.
Bruit
La réfrigération dans les appareils est faite possible par le
système de réfrigération avec le compresseur, ce qui cause
aussi un certain bruit. L'intensité du bruit dépend de
l'emplacement, de l'utilisation correcte et de l'âge de l'appareil.
• Pendant le fonctionnement du compresseur on peut
entendre le bruit de liquide et pendant son arrêt le bruit de
décantage du réfrigérant. C'est normal et n'a aucune
influence sur la longévité de l'appareil.
• Après le démarrage de l'appareil, le fonctionnement du
compresseur et le décantage du réfrigérant sont un peu plus
bruyants. Ce n'est pas un défaut et n'a aucune influence sur
la longévité de l'appareil. Avec le temps, l'intensité de ces
bruits devient diminuée.
• Quelquefois on peut entendre pendant le fonctionnement de
l'appareil aussi des bruits anormaux ou intensifs qui sont
extraordinaires et qui sont le plus souvent produits par
l'emplacement incorrect de l'appareil.
− L'appareil doit être stable sur un sol plat et solide.
− Il ne doit pas toucher une paroi ou des éléments
adjacents.
− Vérifier si l'aménagement à l'intérieur de l'appareil est
mis en ordre, ou bien si les boîtes de conserve,
bouteilles ou d'autres récipients ne s'entrechoquent,
parce qu'ils se touchent.
Changement de la lampe
Si vous changez la lampe vous devez d'abord débrancher
l'appareil. Pour enlever le couvercle de la lampe, serrez-le
avec les doigts par derrière (dans le sens de la fléche 1) pour
qu'il sortisse de sa position. Otez-le ensuite (dans le sens de la
fléche 2) et remplacez la lampe par une nouvelle (ayant le
culot E 14, puissance maximum de 15 W).
Ne jetez pas la lampe brûlée parmi les déchèts organiques.
La lampe est un article de consommation c'est pourquoi
notre garantie ne la couvre pas.
NOUS NOUS RESERVONS LE DROIT DES MODIFICATIONS QUI N'ONT PAS UNE INFLUENCE SUR LE
FONCTIONNEMENT DE L'APPAREIL.
Notice d'utilisation 25
