Aiwa RM-67 User manual

RADIO CASSETTE RECORDER
RM-67
S/M Code No. 09-997-333-6R2
EZ(S)
SERVICE MANUAL
REVISION
This Service Manual is the “Revision Publishing” and replaces “Simple Manual”
(S/M Code No.09-997-333-6T2)
.
DATA
• BASIC TAPE MECHANISM : TN-21ZVC-1145

2
SPECIFICATIONS
Tuner section
Frequency range: FM: 87.5 - 108.0 MHz
MW: 530 - 1,605 kHz
LW: 150 - 285 kHz
Antenna: FM: Rod antenna
MW, LW :Ferrite bar antenna
Deck section
Track format 2 tracks, 1 channel
Frequency range Normal tape: 50 - 10,000 Hz (EIAJ)
Recording system AC bias
Erasing system Magnet erase
Heads Recording playback head (1)
Erasure head (1)
REF. NO PART NO. KANRI DESCRIPTION
NO.
ACCESSORIES LIST
1 8Z-CM2-908-010 IB,EZ(9L)A
2 87-A80-081-010 AC CORD SET ASSY,EZ BLK
General
Speaker 90 mm cone type (1)
Output Earphone jack (monaural mini-jack)
Power output 1.7 W (DIN MUSIC POWER)
1 W (EIAJ 4 ohms, T.H.D. 10%)
0.8 W (DIN 1% Rated Power)
Power requirements DC 6 V using four size C (R14) batteries
AC 230 V,50 Hz
Power consumption 6 W
Dimensions 279 (W) x 128 (H) x 101 (D) mm
Weight 1.2 kg (excluding batteries)
• Design and specifications are subject to change without notice.

43
TRANSISTOR ILLUSTRATION
2SC1923
SS8050
E C B

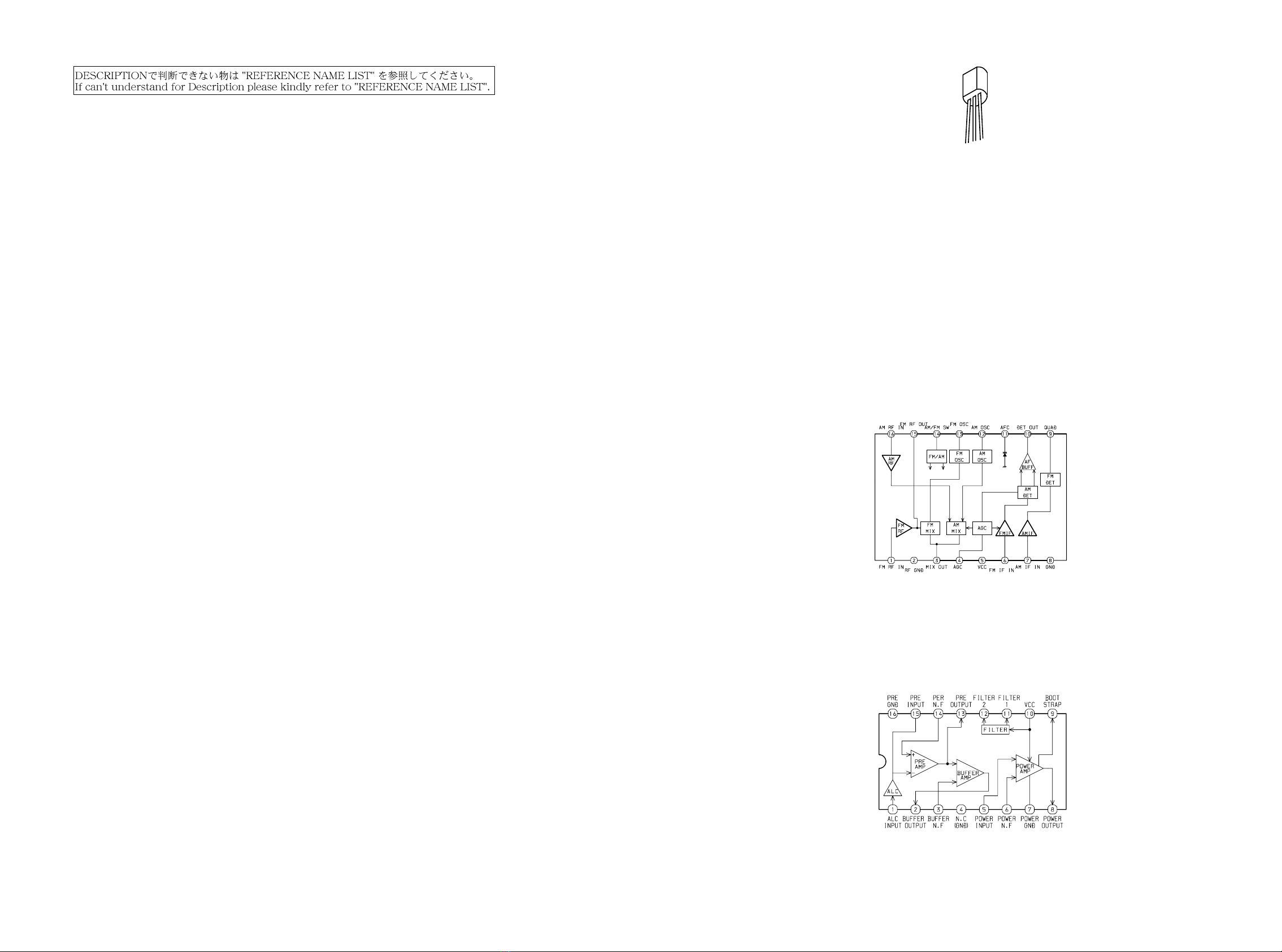

IC BLOCK DIAGRAM
IC, TA2132P
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST
IC
88-CM2-608-010 IC,TA7628 HP
8Z-CM2-646-010 IC,TA2132P
TRANSISTOR
87-CD7-603-080 TR,SS8050
89-319-233-010 TR,2SC1923(O)
DIODE
87-A40-246-080 DIODE,IN4148 T-72
87-A40-357-080 ZENER,3.9V
86-CM3-601-080 DIODE,CDG-24
87-017-088-080 ZENER,4.7V
8Z-CM1-657-010 DIODE, IN60P
8Z-CM1-656-010 DIODE, 1N4001B
MAIN C.B
C100 87-A10-176-010 CAP,CER 1000P-50 M D
C104 87-A10-577-010 CAP,CER 0.022-50 Z YF
C106 87-A10-162-010 CAP CER 68P-50 KSL
C110 87-A10-496-010 CAP,CER 18P-50 J CH
C113 87-A10-176-010 CAP,CER 1000P-50 M D
C114 87-010-404-080 CAP, ELECT 4.7-50V
C115 87-A10-166-010 CAP,CER 150P-50 K B
C117 87-A10-171-010 CAP,CER 390P-50 K B
C118 87-A11-848-080 CAP,CER 24P-50V
C121 87-010-404-080 CAP, ELECT 4.7-50V
C122 87-A10-182-010 CAP,CER 0.01-50 Z F
C124 87-010-400-080 CAP, ELECT 0.47-50V
C126 87-010-402-080 CAP, ELECT 2.2-50V
C128 87-010-405-080 CAP, ELECT 10-50V
C131 87-A10-413-010 CAP,CER 2200P-4K M E KX
C132 87-A10-182-010 CAP,CER 0.01-50 Z F
C133 87-010-221-080 CAP, ELECT 470-10V
C134 87-A10-411-010 CAP,CER 0.047-16 K SR
C135 87-A10-176-010 CAP,CER 1000P-50 M D
C202 87-010-404-080 CAP, ELECT 4.7-50V
C203 8Z-CM1-620-010 CAP,CER 500P-50
C204 8Z-CM1-620-010 CAP,CER 500P-50
C206 87-010-544-080 CAP, ELECT 0.1-50V
C207 87-010-380-080 CAP, ELECT 47-16V
C209 87-010-221-080 CAP, ELECT 470-10V
C211 87-010-221-080 CAP, ELECT 470-10V
C212 87-010-400-080 CAP, ELECT 0.47-50V
C213 87-010-380-080 CAP, ELECT 47-16V
C216 87-A10-170-010 CAP,CER 330P-50 K B
C217 87-010-405-080 CAP, ELECT 10-50V
C218 8Z-CM1-620-010 CAP,CER 500P-50
C219 87-A10-182-010 CAP,CER 0.01-50 Z F
C220 87-010-380-080 CAP, ELECT 47-16V
C221 87-A10-182-010 CAP,CER 0.01-50 Z F
C222 87-A10-182-010 CAP,CER 0.01-50 Z F
C223 87-010-401-080 CAP, ELECT 1-50V
C224 8Z-CM1-620-010 CAP,CER 500P-50
C225 87-010-405-080 CAP, ELECT 10-50V
C226 87-010-263-080 CAP, ELECT 100-10V
C227 87-010-545-010 CAP, ELECT 0.22-50V
C228 87-A10-840-010 CAP,CER 220P-1K K R LONG
C229 8Z-CM1-620-010 CAP,CER 500P-50
C230 87-010-402-080 CAP, ELECT 2.2-50V
C232 87-010-221-080 CAP, ELECT 470-10V
C234 87-010-380-080 CAP, ELECT 47-16V
C235 87-A10-211-010 CAP,CER 0.1-50 M
C236 87-A10-182-010 CAP,CER 0.01-50 Z F
C237 87-010-544-080 CAP, ELECT 0.1-50V
C238 87-010-248-080 CAP, ELECT 220-10V
C239 87-A10-411-010 CAP,CER 0.047-16 K SR
C240 87-A10-176-010 CAP,CER 1000P-50 M D
C301 87-A10-577-010 CAP,CER 0.022-50 Z YF
C302 87-A10-577-010 CAP,CER 0.022-50 Z YF
C303 87-010-236-080 CAP,E 1000-16 SME
C304 87-A10-411-010 CAP,CER 0.047-16 K SR
C305 87-010-221-080 CAP, ELECT 470-10V
C306 87-010-221-080 CAP, ELECT 470-10V
C307 87-A10-411-010 CAP,CER 0.047-16 K SR
C308 87-010-248-080 CAP, ELECT 220-10V
C309 87-A10-211-010 CAP,CER 0.1-50 M
C311 87-010-248-080 CAP, ELECT 220-10V
CF101 8Z-CM1-642-010 FLTR,SFU465B
CF102 82-785-747-080 FILTER, SFE10.7MS2-A
CF103 87-008-554-010 FLTR,CF CDA10.7MG60-A
CF104 82-785-747-080 FILTER, SFE10.7MS2-A
D104 87-CD8-614-010 VARI-CAP,1S2638
J1 8Z-CM1-608-010 JACK, EP ZCM-1
L101 8Z-CM2-669-010 COIL,FM RF4T4.5MM
L102 8Z-CM2-661-010 COIL,FM RF4T5MM
L103 8Z-CM2-660-010 COIL,FM OSC3T5.5MM
L104 87-003-143-080 COIL,4.7UH
L105 8Z-CM2-668-010 COIL,BAR ANTLW
L107 8Z-CM2-642-010 COIL,BAR ANTMW
L201 87-003-149-080 COIL,47UH
L301 87-003-149-080 COIL,47UH
!PR301 87-A91-703-080 FUSE PROTECTOR,800MA/60V
PVC2 8Z-CM1-636-010 TUN-CAP, EZ
R306 87-A00-436-050 RES,100-1/2W J RP
SW101 8Z-CM2-649-010 SW,SL 2-6-3 BAND
SW201 8Z-CM2-647-010 SW,SL 2-4-2 FUNC
SW202 8Z-CM2-650-010 SW,PUSH 2-6-2 REC
SW203 8Z-CM2-648-010 SW,SL 2-2-2 BEAT
T101 8Z-CM2-667-010 COIL,LWOSC
T103 8Z-CM2-638-010 COIL,MW OSC
T104 8Z-CM2-637-010 COIL,AM IFT2
T201 8Z-CM1-605-010 COIL, BIAS
TC101 87-A91-657-010 TRIMMMER 20P
TC102 87-A91-657-010 TRIMMMER 20P
VR201 8Z-CM1-603-010 VR,RTRY 50K A MAIN
VR202 8Z-CM1-604-010 VR,RTRY 10K B TONE
LED C.B
D303 87-A91-052-080 LED,SEL6227S RED
IC, TA7628HP

65

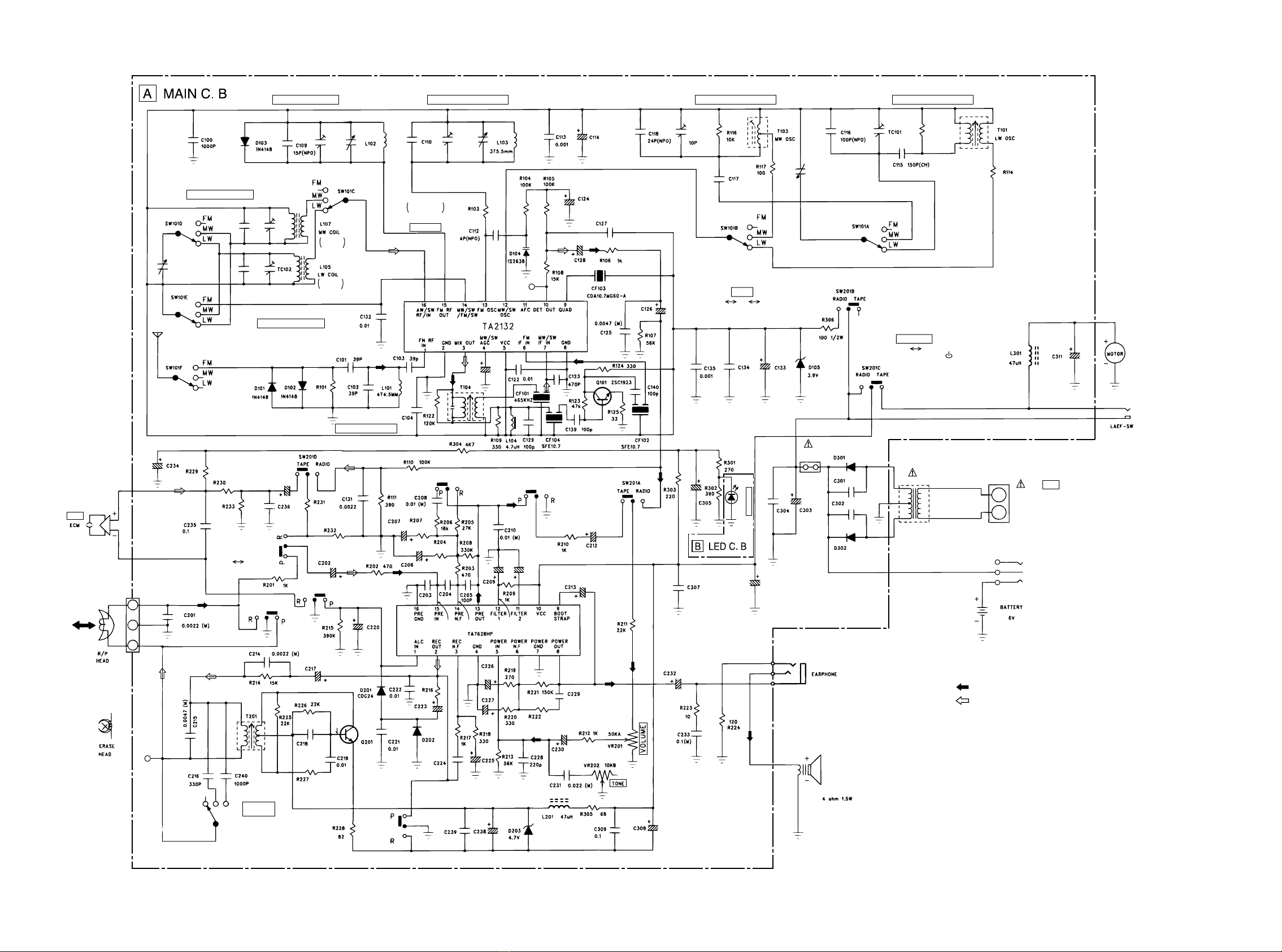

SCHEMATIC DIAGRAM
0.047 470/10
220/10
AC230V, 50Hz
SW101A~F
BAND
FM MW LW
SW201A~D
FUNCTION
RADIO TAPE/
POWER STANDBY M1
SW1
(POWER)
MIC1
MIC
AC1 AC~
AC SOCKET
: AUDIO PB/FM SIGNAL
: AUDIO REC/AM SIGNAL
PT1
AC2
GND
AC1
0.022
0.022
1000/160.047
C306
470/10
D303
SEL6227S RED
OPE/BATT.
PR301
800
470/10
0.047
SIZE C (R14) x 4
SP1
(SPEAKER)
470/10
220/10
500P
6.8K
100/10
0.22/50
10/50
SW202F
2.2/50
IC201 PRE-AMP
47/16
C211
470/10
TC2
470/10
500P 500P
0.1/50
47/16
500P
SS8050
REC
BIAS
OSC
1/50
5.6K
500P
3.9K
SW203
(BEAT)
47/16
10/50
T201
BIAS OSC
ADJ.
TP2
H.R
H.GND
H.W
VC1~VC4
TUNING
PVC2
TC1~TC4
VC1~VC4
L102, TC2
FM TRACKING ADJ. T101, TC101
LW FREQ. RANGE ADJ.
T103, TC3
MW FREQ. RANGE ADJ.
L103, TC1
FM FREQ. RANGE ADJ.
L107, TC4
MW TRACKING ADJ.
L105, TC102
LW TRACKING ADJ.
T104
MW/LW IF ADJ.
VC2
18P(NPO)
4T5mm
15
MW BAR
ANT.
LW BAR
ANT.
MW.W
LW.R MW.R
G2
TC4
C107
15P(NPO)
LW.W
20P
C106
68P
(NPO)
VC4
FM
ROD ANT.
1K
0.022
C121
4.7/50
FM F/E
+AM/FM IF
IC101
TP1
10/50
2.2/50
0.47/50
1500P(M)
TC1 VC1
4.7/50 TC3
390P
VC3
20P
R112
4.7K
47
2K 3.3K
4.7K
SW202A~F
(REC PLAY)
5.6K
0.01
C237
0.1/50
5.6K
4.7/50
SW202B
SW202E
47/16 240
560
SW202D
0.47/50
MS2-A MS2-A
SW202A
SW202C
G1
0.047 220/10
Q101
FM IF AMP
1N4001B
1N4001B
L-1
L-2
1N60P
(3.8)
2
(MW/LW)
FM (3.6)
3.1 (2.8)
3.1 (3.6)
3.1 (2.6)
1.7 (0.4)
1(4.2)
3.7
(0.9)
0.8
(0)
0.8 (0.1)
0(3.8)
4
004.5 4.5 4.5
30.1
<9.6>
(8.7)
<0>
(0.2) <0>
(0.8) <5>
(4.5)
<9.6>
(5)
<9.7>
(2.2)
<9.4>
(1.5)
<0>
(4)
<PLAY>
(REC) <9.6>
(8.8) <9.2>
(8.4)
<8.6>
(7.8)
1.4
1.3
0 0.6
1.3
P

12345678910 11 12 13 14
A
B
C
D
E
F
G
H
I
J
87
WIRING
CXXX
CXXX
JPXXX
RXXX
LXXX
,
,
,
,
NOTE
MIC1
MIC
M1
(MOTOR) SW1
(POWER) SP1
(SPEAKER)
SW203
(BEAT)
R/P HEAD
,
BATTERY
C(R14) BATTERY
C(R14) BATTERY
C(R14) BATTERY
C(R14)
GND
GND
RED
WHT
WHT
WHT
WHT
GRY
BRN
BLK
RED
RED
BLU
BLU
BLU
BLU
BLK
TP2
WHT GRY
WHT2
WHT1
WHT2
WHT1
WHT
WHT
WHT
WHT
MW.G
LW.G
MW.B
MW.R
MW.W
LW.B
LW. W
LW.R
ORG
ORG
BRN
YEL
YEL YEL
BLK
BLK
BLK
BLK
RED
TP1
18
916 11
13
35
SW101
BAND
FM MW LW
VC1~VC4
TUNING
VR201
VOLUME VR202
TONE J1
EARPHONE
AC1
AC~
AC110~120V/
220~240V.
50/60Hz
SW202
PLAY
REC
SW201
FUNCTION
RADIO
TAPE/
POWER
STANDBY
PT1
D303
OPE/
BATT
FM ROD ANT.
L107
(MW BAR ANT.) L105
(LW BAR ANT.)
16 911
13
1358
B C E
-D -E -A
-C -F -B
-B
-C
-D
-E
-A
-F
-D -A
J1
-C -B
D203
C239
D105
R306
R228
R226
R225 C219
VC2
TC2
VC4
TC4
C107
R116
C106
C104
C127
R105
CF103
VC3
TC3
VC1
D102
C101
C132
L104
R109
R122
R124
C134
C135
CF104
C129
R101
D101
TC1
Q201
C238
R229
A MAIN C. B
B LED C. B
(PARTS SIDE VIEW)
LW.R
MW.W
MW.R
LW.W
LW.G
MW.B
R114
R117
C218
R227
C308
L201 C309
R305
RED
C235
C220
R215
C225
C216
R214
C215
D201
D202
C214
R218
C223
R217
R213
R220
R219
C227
SW203
C224
C226
C229
C232
R221
R222
C228
C222
R216
IC201
C208
C221
R205
R210 R232
R201
R206
SW202
C207
C203
C204
C205 R203
R208
R302
R202
C212
C234
C202 R207 R204RED
R304
R230
C236
R233
R301
R231
R110
R111
R107
R212
C131
BLK
C305
R303
C209
C306
C213
C307
R209
C210 C206
L301
PR301
R223
R224
D301
D302
C304
C301
C302
C233
C303
SW201
C237
VR202
C231
R211
C230
VR201
C126
T101
C115
R112
C116
C117
G1
T103 C211
C217
SW101
C114
C124
TC101
PVC2
D103
C118
D104
L102
C109
C110 C113
L103
C103 C100
C102
R103
G2
TC102
R108
R104
C112
C128
R106
IC101
T104
R123 CF101
CF102
C121
R125
C140
Q101
C139
C123 C133
L101
C125
T201 C240
C311
C122
D303
C201
W: WHT
B: BLK
G: GRN
R: RED

109
ADJUSTMENT
<TUNER SECTION>
1. FM Freq. Range Adjustment
L103.......................................................................... 87.4 MHz
TC1 ......................................................................... 108.3 MHz
2. FM Tracking Adjustment
L102............................................................................. 88 MHz
TC2 ............................................................................ 108 MHz
3. AM IF Adjustment
T104.............................................................................465 kHz
4. MW Freq. RangeAdjustment
T103.............................................................................515 kHz
TC3 ............................................................................1635 kHz
5. MW Tracking Adjustment
L107.............................................................................600 kHz
TC4 ............................................................................1400 kHz
6. LW Freq. Range Adjustment
T101.............................................................................145 kHz
TC101 ..........................................................................295 kHz
7. LW Tracking Adjustment
L105.............................................................................150 kHz
TC102 ..........................................................................280 kHz
<TAPE DECK SECTION>
8. Bias Freq. Adjustment
T201...............................................................................60 kHz
T101
A MAIN C.B
TP2 (BIAS FREQ.)
TC101
MW COIL
L107 L105
T104 T201
L102
L103
VC TC102
TC1
TC3
TC2
TC4
IC101
7
4
3
8
6
1
2
5
T103
C215
TP1
(DET OUT)
LW COIL
10
<TUNER SECTION>
Sensitivity:
FM (IHF, THD 3%) Less than 22 dB (at 88, 98, 108 MHz)
MW (S/N 10 dB) Less than 52 dB
(at 600, 1,000, 1,400 kHz)
LW (S/N 10 dB) Less than 65 dB
(at 150, 200, 280 kHz)
Intermediate Frequency: FM 10.7 MHz
AM 465 kHz
<TAPE SECTION>
Distortion: Less than 3.0% (PB)
S/N Ratio: More than 35 dB
Noise Level: Less than 30 mV (VR Max.)
Less than 2 mV (VR Min.)
Tape Speed: 3000 Hz + 90% – 60%
Take up Torque 30 - 60 g-cm
FF/Rew Torque 45 - 140 g-cm
FF/Rew Time 100 - 170 sec
Wow & Flutter: Less than 0.4% (RMS)
PRACTICAL SERVICE FIGURE

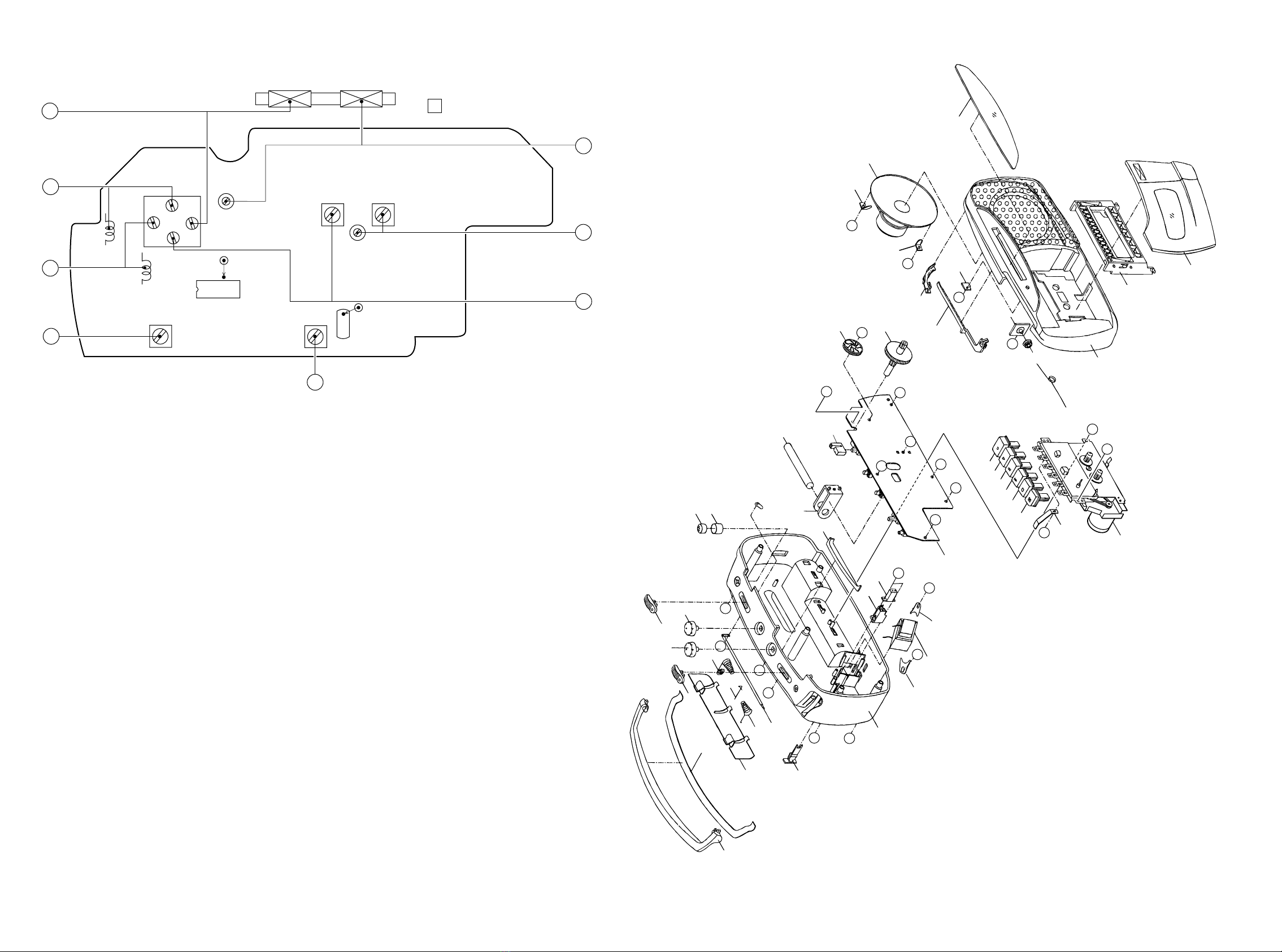

MECHANICAL EXPLODED VIEW 1/1
38
36
37
27
26
MAIN C.B
PLATE,
TRANS
25 24
30
33
32
28
34
35
31 30
29
21
20 19
3
10
PLATE, SPKR
PLATE,
SPKR
LED C.B
7
6
5
TN-21ZVC-1145 2
1
4
11
13
14
15
16
17
18
12
9
8
22
23
CUSH, MIC
31
E
E
E
E
A
A
AA
A
C
A
A
H
A
E
B
E
D
D
DE
D
C
E
PLATE,
TRANS

11
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANICAL MAIN PARTS LIST
1 8Z-CM2-024-010 COVER, CASS EX
2 8Z-CM2-009-010 HLDR,CASS
3 8Z-CM2-027-010 WINDOW,TUNING EZ
4 8Z-CM2-063-010 CABI,FR EX ASSY (S)
5 86-CM2-212-010 SPR-T,CASS
6 8Z-CM2-208-010 GEAR,CASS
7 8Z-CM2-209-010 HLDR,GEAR CASS
8 8Z-CM2-006-010 POINTER,
9 8Z-CM2-205-010 COVER, POINTER
10 8Z-CM2-607-010 SPKR,F 4 4OHM
11 8Z-CM2-007-010 KNOB,RTRY TUNING
12 8Z-CM2-016-010 KEY,CASS REC
13 8Z-CM2-015-010 KEY,CASS PLAY
14 8Z-CM2-014-010 KEY,CASS REW
15 8Z-CM2-013-010 KEY,CASS FF
16 8Z-CM2-012-010 KEY,CASS STOP
17 8Z-CM2-011-010 KEY,CASS PAUSE
18 8Z-CM2-207-010 PLATE,REC
19 8Z-CM2-201-010 GEAR,TUNING
20 8Z-CM2-204-010 HLDR,BAND
21 8Z-CM2-640-010 BAR-ANT,AM
22 8Z-CM2-202-010 HLDR,BAR-ANT
23 8Z-CM2-203-010 BLIND,CASS
24 87-A90-086-010 COVER,AC-SOCKET
25 87-A60-178-010 JACK,AC E W/SW
26 8Z-CM2-605-010 PT,E ZCM-2
27 8Z-CM2-023-010 CABI,REAR EZ
28 8Z-CM2-032-010 KNOB,SL BEAT
29 88-CS8-625-010 MIC,ECM
30 8Z-CM2-003-010 KNOB,SL FUNCTION
31 8Z-CM2-005-010 KNOB,RTRY VOLUME
32 8Z-CM2-608-010 ANT,ROD FM ZCM-2
33 85-CM1-211-010 SPR,BATT(-)
34 8Z-CM2-206-010 SPR,BATT (+)
35 85-CM1-212-010 SPR,BATT(+/-)
36 8Z-CM2-038-010 LID,BATT EX
37 8Z-CM2-037-010 COVER, HANDLE EX
38 8Z-CM2-036-010 HANDL,EX
A 87-741-095-410 UT2+3-8 GLD
B 87-751-074-410 VT2+2.6-8 W/0 CUT
C 87-261-073-410 V+2.6-6
D 87-741-100-410 UT2+3-16(W/O) SLOT
E 87-651-096-410 SCEW,ST3-10
Basic color symbol Color Basic color symbol Color Basic color symbol Color
B Black C Cream D Orange
G Green H Gray L Blue
LT Transparent Blue N Gold P Pink
R Red S Silver ST Titan Silver
T Brown V Violet W White
WT Transparent White Y Yellow YT Transparent Yellow
LM Metallic Blue LL Light Blue GT Transparent Green
LD Dark Blue DT Transparent Orange
COLOR NAME TABLE

12
MECHANISM EXPLODED VIEW 1/1
J
b
a
L
M
F
G
E
LUG PLATE
2
1
3456
7
11
12
13
10
8
9
20
18 19
22
23
25
24
14 15
16
17
C
K
I
D
D
C
A
a
b
B
N
H
N
B
E.HEAD
R.P. HEAD
47
48
49
26 27 28 29
37
31
30
21
32 33
34
35
36
38
43
44
42 41
MOTOR
BRACKET 46
50
45
39
40

13
REF. NO PART NO. KANRI DESCRIPTION
NO.
TAPE MECHANISM PARTS LIST 1/1
1 S1-921-030-040 HEAD BASE
2 S1-821-030-070 AZIMUTH SPRING
3 S1-921-030-030 PANEL P SPRING
4 S1-921-260-050 GEAR PLATE SPRING
5 S1-921-265-020 GEAR PLATE ASSY
6 S1-921-140-370 P ARM COLLER
7 S1-921-140-340 P ARM
8 S1-921-030-010 HEAD PANEL
9 S1-921-143-010 BASE ASSY
10 S1-921-140-180 M CONTROL SPRING
11 S1-921-260-4A0 SENSING LEVER
12 S1-921-043-010 PINCH ROLLER ARM ASY
13 S1-921-130-010 EJECT SLIDE LEVER
14 S1-921-140-130 P CONTROL SPRING
15 S1-921-140-100 PAUSE LEVER
16 S1-921-140-120 PAUSE LEVER SPRING
17 S1-921-140-110 PAUSE STOPPER
18 S1-921-140-150 BUTTON LEVER SPRING(B)
19 S1-821-011-590 E KICK LEVER
20 S1-921-140-140 BUTTON LEVER SPRING(A)
21 S1-921-140-200 PR STOPPER
22 S1-921-140-090 SWITCH ACTUATOR
23 S1-921-140-080 PUSH BUTTON ACTUATOR
24 S1-921-140-030 REC BUTTON LEVER
25 S1-921-140-190 PLAY BUTTON LEVER
26 S1-921-140-040 REW BUTTON LEVER
27 S1-921-140-050 FF,BUTTON REVER
28 S1-921-140-060 STOP BUTTON LEVER
29 S1-921-140-070 PAUSE BUTTON LEVER
30 S1-829-100-100 BACK TENSION SPRING
31 S1-921-053-020 SUPPLY REEL ASSY
32 S1-821-100-690 RECORD SAFETY LEVER
33 S1-821-100-700 FF GEAR
34 S1-921-050-060 SENSOR
35 S1-921-053-010 TAKE UP REEL ASSY
36 S1-821-100-980 PACK SPRING
37 S1-921-015-010 CHASSIS ASSY
38 S1-921-140-210 REC BUTTON LEVER SPRING
39 S1-921-073-020 RF CLUTCH ASSY
40 S1-921-070-030 RF BELT
41 S1-921-260-020 CAM GEAR
42 S1-921-140-160 E ACTUATOR SPRING
43 S1-921-093-030 FLYWHEEL ASSY
44 S1-921-090-040 MAIN BELT
45 S1-820-130-060 MOTOR RUBBER
46 S1-921-120-010 MOTOR PULLEY
47 S1-921-030-050 MG ARM
48 S1-921-030-100 MG ARM SPRING
49 S6-401-011-490 LEAF SW MSW-1541T
50 S1-010-260-800 MOTOR EG530AD-6B
A S9-179-000-000 C TAP SCREW M2-3
B S1-821-120-020 MOTOR COLLER SCREW
C S9-679-000-000 P TAP SCREW M2-5
D S9-999-180-090 TAPPING SCREW(CAMERA)M2-4.5
E S9-004-000-000 SCREW M2-6
F S9-115-000-000 + BIND SCREW M2-3
G S9-922-000-000 AZIMUTH SCREW M2-8
H S9-P05-200-610 SCREW,TAP S M 2-6
I S9-422-000-000 P WASHER CUT 1.2-3.8-0.3
J S9-999-030-130 P WASHER CUT 1.45-3.8-0.5
K S9-786-000-000 P WASHER 2-3.5-0.3
L S9-999-000-030 P WASHER2.1-4-0.13
M S9-999-200-410 P TAP SCREW M2-3
N S9-180-000-000 C TAP SCREW M2-4
REF. NO PART NO. KANRI DESCRIPTION
NO.

931196 Printed in Singapore
2–11, IKENOHATA1–CHOME, TAITO-KU, TOKYO 110, JAPAN TEL:03 (3827) 3111
Other manuals for RM-67
1
Table of contents
Other Aiwa Cassette Player manuals

Aiwa
Aiwa HS-GMX70Y User manual

Aiwa
Aiwa HS-RX417 User manual

Aiwa
Aiwa HS-TA176 YZ User manual

Aiwa
Aiwa TPR-990E User manual

Aiwa
Aiwa HS-AP61 User manual

Aiwa
Aiwa HS-TA493 User manual

Aiwa
Aiwa NSX-HMA56 User manual

Aiwa
Aiwa RM-P30 User manual

Aiwa
Aiwa CSD-ED37 Instructions for use

Aiwa
Aiwa CS-P55W User manual
Popular Cassette Player manuals by other brands

Sony
Sony Pressman TCM-16 Operating instructions manual

Sony
Sony Walkman WM-EX20 operating instructions

Realistic
Realistic CTR-80A owner's manual

Sony
Sony WM-FS566 Operating Instructions (primary... operating instructions

Sony
Sony Sports Walkman WM-AF58 operating instructions

Philips
Philips AZ 1605 Specifications
