S E R V I C E M A N U A L

SIMPLE MANUAL

•Replace this Service Manual with ”Revision Publishing” when it is issued.

TV-C1300

TV-CN140

• TYPE: U(1300),NH(140)

S/M Code No. 09–997–418–7T1

COLOR TELEVISION

ELECTRICAL MAIN PARTS LIST - 1/4

NOTE: The characters in the suffix column indicate the part usage.

1300U ..................XX..................................A...................

140NH ..................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

87-067-680-010 0E BVI T3+3-10 AB..................

C 808 87-016-582-080 0E CAP,E 47-25 SSL AB..................

C 807 87-016-587-080 0E CAP,E 1000-25 SSL AB..................

C 809 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 801 87-A10-374-010 1A CAP,M/P 0.1-275 K RMR AB..................

C 804 87-A10-374-010 1A CAP,M/P 0.1-275 K RMR AB..................

C 816 87-012-388-010 1B CAP,CER 2200P-125 UL AB..................

C 813 87-016-094-010 1F CAP,E 470-200 SMH AB..................

C 818 87-016-587-080 0E CAP,E 1000-25 SSL AB..................

C 810 87-016-628-080 0E CAP,E 10-25 SSL AB..................

C 812 87-A10-867-090 CAP,CER 2200P-2K K R AB..................

C 811 87-A10-867-090 CAP,CER 2200P-2K K R AB..................

C 815 87-A11-319-080 CAP,E 22-160 M 105 YXA AB..................

C 817 87-A11-319-080 CAP,E 22-160 M 105 YXA AB..................

CN 802 82-481-649-010 0E PLUG,2P MINI(*) AB..................

CN 801 87-099-674-010 0E CONN,2P VA V AB..................

D 806 87-017-931-080 0E ZENER,MTZJ5.6B AB..................

D 809 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 808 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 801 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 802 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 803 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 807 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 804 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 805 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 810 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 811 87-A40-328-010 1B DIODE,GBU4JL AB..................

D 820 8Z-JBH-606-010 VRIS,TNR15G271K AB..................

FC 801 87-A90-160-080 0E FUSE CLAMP,FC 51F AB..................

FC 802 87-A90-160-080 0E FUSE CLAMP,FC 51F AB..................

IC 801 87-A21-290-010 IC,STR30110 AB..................

L 801 8Z-JBH-613-010 FLTR,LINE ELF15N013A AB..................

Q 803 89-111-755-080 0E TR,2SA1175F AB..................

Q 802 89-320-012-080 0E TR,2SC2001L AB..................

Q 801 89-327-854-080 0E TR,2SC2785F AB..................

R 809 87-A00-277-090 1A RES,CEM 2.2-10W J RGC AB..................

R 801 8Z-JBH-629-080 RES,SD 2.2M-1/2W K ERC 12UG AB..................

R 816 87-025-425-080 0E RES,M/F 12K-1/6W F AB..................

R 811 87-A00-189-010 1B RES,CEM 220-15W J ZY AB..................

RY 801 87-A90-358-010 1B RELAY,12V LK1AF AB..................

T 801 8Z-JBH-614-010 PT,US TP8155T AB..................

TH 801 87-A90-996-010 1B POS-THMS,S1481-B50-A10 AB..................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 AB..................

C 404 87-016-574-080 0E CAP,E 100-16 SSL AB..................

C 403 87-016-577-080 0E CAP,E 470-16 SSL AB..................

C 402 87-016-577-080 0E CAP,E 470-16 SSL AB..................

C 406 87-016-630-080 0E CAP,E 0.22-50 SSL AB..................

C 405 87-016-636-080 0E CAP,E 4.7-50 SSL AB..................

C 413 87-016-624-080 0E CAP,E 10-16 SSL AB..................

C 411 87-016-624-080 0E CAP,E 10-16 SSL AB..................

C 410 87-016-624-080 0E CAP,E 10-16 SSL AB..................

CN 401 87-099-043-010 0E CONN 2P EH AB..................

D 405 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 401 87-A40-523-080 0E ZENER,MTZJ9.1B AB..................

D 402 87-A40-523-080 0E ZENER,MTZJ9.1B AB..................

FR 401 87-A00-549-090 RES,FUSE 18-2W J AB..................

IC 402 87-027-666-010 1B IC,TC4052BP AB..................

IC 401 87-A21-090-010 IC,LA4600 AB..................

J 401 87-A60-321-010 1B JACK,PIN 2P BLK-Y AB..................

J 403 87-A60-420-010 1A JACK,3.5 ST (MSC) AB..................

J 402 8Z-JBJ-604-010 JACK,PIN 2P Y YKC-7181 AB..................

Q 401 87-026-245-080 0E TR,DTC114ES AB..................

Q 402 89-327-854-080 0E TR,2SC2785F AB..................

84-LB3-216-010 0E HLDR,LED AB..................

C 7 87-016-621-080 0E CAP,E 220-10 SSL AB..................

C 1 87-016-624-080 0E CAP,E 10-16 SSL AB..................

C 5 87-016-633-080 0E CAP,E 1-50 SSL AB..................

C 3 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 2 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 6 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 4 87-018-196-080 0E CAP, CER 1500P-16V AB..................

C 19 87-016-629-080 0E CAP,E 0.1-50 SSL AB..................

C 16 87-016-633-080 0E CAP,E 1-50 SSL AB..................

C 15 87-018-123-080 0E CAP, CER 220P-50V AB..................

C 18 87-018-128-080 0E CAP, CERA-SOL SS 560P AB..................

C 17 87-018-131-080 0E CAP, CER 1000P-50V AB..................

C 23 87-018-123-080 0E CAP, CER 220P-50V AB..................

C 24 87-018-131-080 0E CAP, CER 1000P-50V AB..................

C 30 87-018-131-080 0E CAP, CER 1000P-50V AB..................

CN 1 87-009-195-010 0E CONN,5P B5BEH AB..................

D 4 87-017-931-080 0E ZENER,MTZJ5.6B AB..................

D 1 87-070-110-010 0E LED,SLP-181B-51 AB..................

IC 4 87-A20-611-080 0E IC,M51943BSL-700A AB..................

IC 3 87-A21-106-010 1B IC,SLA24C04-D AB..................

IC 2 87-A90-864-010 1C RCR UNIT,SBX1981-72MESH AB..................

http://getMANUAL.com

ELECTRICAL MAIN PARTS LIST - 2/4

IC 1 8Z-JBH-621-010 2A IC,M37272M8-***SP AB..................

L 2 87-005-614-080 0E COIL 100UH LAV35 J AB..................

Q 2 87-026-269-080 0E TR,DTA114ES AB..................

Q 4 89-111-755-080 0E TR,2SA1175F AB..................

Q 3 89-327-854-080 0E TR,2SC2785F AB..................

SW 5 87-A90-712-080 0E SW,TACT EVQ11L07K AB..................

SW 6 87-A90-712-080 0E SW,TACT EVQ11L07K AB..................

SW 2 87-A90-712-080 0E SW,TACT EVQ11L07K AB..................

SW 7 87-A90-712-080 0E SW,TACT EVQ11L07K AB..................

SW 4 87-A90-712-080 0E SW,TACT EVQ11L07K AB..................

SW 3 87-A90-712-080 0E SW,TACT EVQ11L07K AB..................

SW 1 87-A90-712-080 0E SW,TACT EVQ11L07K AB..................

X 1 87-030-212-080 1A CERA LOCK CST8.0M AB..................

C 104 87-016-621-080 0E CAP,E 220-10 SSL AB..................

C 101 87-016-636-080 0E CAP,E 4.7-50 SSL AB..................

C 106 87-A10-576-080 0E CAP,CER 0.01-50 Z YF AB..................

C 205 87-016-577-080 0E CAP,E 470-16 SSL AB..................

C 209 87-016-627-080 0E CAP,E 47-16 SSL AB..................

C 203 87-016-632-080 0E CAP,E 0.47-50 SSL AB..................

C 207 87-016-632-080 0E CAP,E 0.47-50 SSL AB..................

C 201 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 202 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 204 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 208 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 206 87-A10-287-080 CAP,M 2200P-50 J AB..................

C 214 87-016-632-080 0E CAP,E 0.47-50 SSL AB..................

C 211 87-018-115-080 0E CAP, CER 47P-50V AB..................

C 210 87-018-115-080 0E CAP, CER 47P-50V AB..................

C 213 87-A10-326-080 CAP,M 3300P-50 K AB..................

CF 201 84-LB3-626-010 1A FLTR,TPS4.5MB2 AB..................

CF 202 87-008-574-080 1A FLTR,SFSH4.5MCB AB..................

D 101 87-002-743-080 0E ZENER,MTZJ 33B AB..................

D 104 87-017-931-080 0E ZENER,MTZJ5.6B AB..................

D 103 87-017-931-080 0E ZENER,MTZJ5.6B AB..................

D 102 87-070-136-080 0E ZENER,MTZJ5.1B AB..................

L 203 87-003-148-080 0E COIL BIAS 33UH AB..................

L 204 87-003-282-080 0E COIL,12UH AB..................

L 206 87-005-612-080 0E COIL,68UH J LAV35 AB..................

L 205 8Z-JBH-610-010 COIL,PIF-SQ57EL349A 45.75MHZ AB..................

L 201 8Z-JBR-612-010 COIL,SIF 4.5MHZ 504BN AB..................

Q 201 89-327-854-080 0E TR,2SC2785F AB..................

R 107 87-A00-331-090 0E RES,M/F 27K-2W J RSF(S) AB..................

R 110 87-A00-160-090 0E RES,M/F 33-2W J RSF(S) AB..................

SF 201 8Z-JBH-633-010 FLTR,SAW M1969-US AB..................

TU 101 8Z-JBE-610-010 TU UNIT,USA ENV56D74G3 AB..................

BT 301 87-JBC-625-010 1A CONN ASSY,5P V WHT TV-NK AB..................

C 303 87-016-624-080 0E CAP,E 10-16 SSL AB..................

C 302 87-016-624-080 0E CAP,E 10-16 SSL AB..................

C 301 87-016-624-080 0E CAP,E 10-16 SSL AB..................

C 308 87-016-632-080 0E CAP,E 0.47-50 SSL AB..................

C 304 87-016-637-080 0E CAP,E 10-50 SSL AB..................

C 305 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 309 87-018-147-080 0E CAP,TC-U 10P-50 CH AB..................

C 306 87-A10-112-080 0E CAP,E 100-10 SSL AB..................

C 307 87-A10-299-080 0E CAP,M 0.022-50 J AB..................

C 319 87-016-575-080 0E CAP,E 220-16 SSL AB..................

C 317 87-016-634-080 0E CAP,E 2.2-50 SSL AB..................

C 310 87-018-119-080 0E CAP, CER 100P-50V AB..................

C 315 87-018-131-080 0E CAP, CER 1000P-50V AB..................

C 314 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 318 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 313 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 311 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 312 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 316 87-A10-378-080 0E CAP,E 2.2-50 K SH AB..................

C 328 87-016-624-080 0E CAP,E 10-16 SSL AB..................

C 323 87-016-625-080 0E CAP,E 22-16 SSL AB..................

C 325 87-016-632-080 0E CAP,E 0.47-50 SSL AB..................

C 324 87-016-632-080 0E CAP,E 0.47-50 SSL AB..................

C 321 87-016-636-080 0E CAP,E 4.7-50 SSL AB..................

C 320 87-018-196-080 0E CAP, CER 1500P-16V AB..................

C 335 87-016-574-080 0E CAP,E 100-16 SSL AB..................

C 338 87-016-632-080 0E CAP,E 0.47-50 SSL AB..................

C 330 87-016-633-080 0E CAP,E 1-50 SSL AB..................

C 332 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 334 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 336 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 342 87-016-633-080 0E CAP,E 1-50 SSL AB..................

C 344 87-018-109-080 0E CAP, CER 22P-50V AB..................

C 343 87-018-131-080 0E CAP, CER 1000P-50V AB..................

D 308 87-A40-348-080 0E ZENER,MTZJ3.3A AB..................

D 304 87-A40-523-080 0E ZENER,MTZJ9.1B AB..................

D 307 87-A40-523-080 0E ZENER,MTZJ9.1B AB..................

D 302 87-A40-523-080 0E ZENER,MTZJ9.1B AB..................

D 306 87-A40-523-080 0E ZENER,MTZJ9.1B AB..................

D 305 87-A40-523-080 0E ZENER,MTZJ9.1B AB..................

D 301 87-A40-523-080 0E ZENER,MTZJ9.1B AB..................

D 309 87-A40-611-080 ZENER,MTZJ3.9B AB..................

D 312 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 311 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 317 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 315 87-A40-286-080 0E DIODE,RGP10JE-5025 AB..................

ELECTRICAL MAIN PARTS LIST - 3/4

D 314 87-A40-520-080 0E ZENER,MTZJ11B AB..................

IC 303 87-002-421-010 IC,NJM2233BL AB..................

IC 302 87-A20-364-010 1A IC,KIA7809PI AB..................

IC 301 8Z-JBJ-605-010 IC,TA1268N AB..................

Q 302 89-110-154-080 0E TR,2SA1015Y AB..................

Q 308 89-111-755-080 0E TR,2SA1175F AB..................

Q 307 89-111-755-080 0E TR,2SA1175F AB..................

Q 301 89-111-755-080 0E TR,2SA1175F AB..................

Q 309 89-111-755-080 0E TR,2SA1175F AB..................

R 309 87-025-425-080 0E RES,M/F 12K-1/6W F AB..................

R 307 87-025-427-080 0E RES,M/F 27K-1/6W F AB..................

R 312 87-A00-356-090 RES,M/F 22-2W J RSS2X AB..................

X 302 87-030-327-010 0E VIB,CER CSB503F30 AB..................

X 301 87-A70-007-080 1B VIB,XTAL 3.58MHZ AQC-1001 AB..................

C 907 87-016-577-080 0E CAP,E 470-16 SSL AB..................

C 908 87-016-627-080 0E CAP,E 47-16 SSL AB..................

C 902 87-018-124-080 0E CAP, CER 270P-50V AB..................

C 903 87-018-124-080 0E CAP, CER 270P-50V AB..................

C 904 87-018-124-080 0E CAP, CER 270P-50V AB..................

C 901 87-A10-833-090 0E CAP,CER 1000P-2K K R AB..................

CN 902 87-009-033-010 0E CONNECTOR, 5P AB..................

CN 901 87-049-469-010 0E CONN,4P V AB..................

CN 903 87-A60-485-010 CONN,2P V LV GRA AB..................

D 903 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 902 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 901 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 904 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

L 901 87-005-615-080 0E COIL,120UH J LAV35 AB..................

Q 903 87-A30-176-010 0E TR,2SC1573A P/Q/R AB..................

Q 902 87-A30-176-010 0E TR,2SC1573A P/Q/R AB..................

Q 901 87-A30-176-010 0E TR,2SC1573A P/Q/R AB..................

Q 904 89-320-012-080 0E TR,2SC2001L AB..................

R 906 87-A00-165-090 0E RES,M/F 15K-2W J RSF(S) AB..................

R 904 87-A00-165-090 0E RES,M/F 15K-2W J RSF(S) AB..................

R 905 87-A00-165-090 0E RES,M/F 15K-2W J RSF(S) AB..................

S 901 8Z-JB4-670-010 SOCKET,CRT 9P CVT3327 1603 AB..................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 AB..................

BT 601 87-JBG-626-010 1A CONN ASSY,4P V WHT TV-NK AB..................

C 504 87-016-633-080 0E CAP,E 1-50 SSL AB..................

C 503 87-016-633-080 0E CAP,E 1-50 SSL AB..................

C 508 87-A10-469-080 0E CAP,CER 2200P-500 K B DD10 AB..................

C 502 87-A10-831-080 0E CAP,E 1000-25 M SMG AB..................

C 501 88-708-980-810 0E CAP,M 0.056-100 J AMZV AB..................

C 511 87-016-591-080 0E CAP,E 100-35 SSL AB..................

C 512 87-018-127-080 0E CAP, CER 470P-50V AB..................

C 510 87-018-131-080 0E CAP, CER 1000P-50V AB..................

C 604 87-010-396-080 1A CAP,E 470-35 SME AB..................

C 603 87-010-974-080 0E CAP,CER 220P-500 B AB..................

C 608 87-012-397-010 0E CAP,CER 1000P-2K BN AB..................

C 605 87-016-587-080 0E CAP,E 1000-25 SSL AB..................

C 601 87-016-599-080 1A CAP,E 10-250 SSL AB..................

C 609 87-A11-169-010 CAP,M/P 5600P-1.6K J DKR AB..................

C 607 87-A11-320-090 CAP,E 47-160 M 105 YXA AB..................

C 606 8Z-JBH-625-010 CAP,M/P 0.39-250 J A TYPE AB..................

C 610 87-010-974-080 0E CAP,CER 220P-500 B AB..................

C 611 87-010-974-080 0E CAP,CER 220P-500 B AB..................

C 614 87-010-974-080 0E CAP,CER 220P-500 B AB..................

C 615 87-016-215-080 0E CAP,E 1-160 M TWSS AB..................

C 612 87-016-624-080 0E CAP,E 10-16 SSL AB..................

C 613 87-016-634-080 0E CAP,E 2.2-50 SSL AB..................

CN 601 87-A60-933-010 CONN,4P V B04(5-3)B-DVS-L AB..................

D 501 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 609 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 605 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 607 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 606 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 604 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 601 87-A40-286-080 0E DIODE,RGP10JE-5025 AB..................

D 603 87-A40-286-080 0E DIODE,RGP10JE-5025 AB..................

D 602 87-A40-286-080 0E DIODE,RGP10JE-5025 AB..................

D 611 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 610 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 613 87-A40-286-080 0E DIODE,RGP10JE-5025 AB..................

D 612 87-A40-444-080 ZENER,MTZJ20B AB..................

FR 605 87-029-175-060 0E RES FUSE,2.2K 1/2W J AB..................

FR 604 87-A00-050-060 0E RES,FUSE 2.2-1W J R-TYPE AB..................

FR 603 87-A00-056-060 0E RES,FUSE 1.5-2WJ R-TYPE AB..................

FR 601 87-A00-063-060 0E RES,FUSE 2.2-1/2W J R-TYPE AB..................

FR 602 87-A00-482-090 RES,FUSE 4.7-1W J AB..................

IC 501 87-070-237-010 1C IC,LA7832 AB..................

L 602 87-A50-040-010 1A COIL,2.2MH AB..................

L 604 8Z-JBH-619-010 COIL,CHOKE-ELC10D331E AB..................

Q 501 89-327-854-080 0E TR,2SC2785F AB..................

Q 602 87-A30-176-010 0E TR,2SC1573A P/Q/R AB..................

Q 601 89-418-771-060 1E TR,2SD1877 AB..................

R 606 8Z-JBH-628-080 RES,M/F 0.47-1/2W K ERX 12SJ AB..................

R 611 87-A00-123-090 0E RES,M/F 3.9K-2W J RSI-2S B AB..................

R 610 87-A00-561-090 RES,M/F 4.7K-2W J ERGS AB..................

R 624 87-A00-246-090 0E RES,M/F 220-2W J RSF(S) AB..................

T 603 8Z-JBH-612-010 FLTR,PULSE ELF15N005A AB..................

T 602 8Z-JBH-615-010 TRANS,US ETH09K10AZ AB..................

T 601 8Z-JBJ-601-010 FBT,US 14’MONO AB..................

ELECTRICAL MAIN PARTS LIST - 4/4

87-A90-332-010 0E HLDR,SF-2001 HV CABLE AB..................

87-JBC-628-010 1E AC CORD SET,NH BLK .B..................

BT 401 8Z-JBJ-606-010 CONN ASSY,2P V W SPMONO AB..................

BT 801 8Z-JBH-618-010 AC CORD,US BLK A...................

BT 903 84-LB3-693-210 1D CONN ASSY,1P CRT GND AB..................

F 801 87-035-489-010 1A FUSE,4A125V D UL AB..................

L 810 8Z-JBH-609-010 DGC,14’US AB..................

SP 401 84-LB3-641-010 2A SP,F DIA 7.6 AB..................

V 901 8Z-JBH-603-010 CRT,A34JFQ90X29(VW) A...................

MECHANICAL PARTS LIST - 1/1

NOTE: The characters in the suffix column indicate the part usage.

1300U ..................XX..................................A...................

140NH ..................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

8Z-JBJ-005-010 PLATE,JACK C131 AB..................

86-LBU-010-010 LENS,RC 2 AB..................

87-054-087-010 1A BADGE,AIWA 40 AB..................

8Z-JBJ-001-010 CABI,FR UL AB..................

8Z-JBJ-002-010 CABI,REAR UL AB..................

8Z-JBJ-003-010 PANEL,CONTROL AB..................

84-LB3-205-010 0E SPR-E,EARTH AB..................

86-LB7-212-010 1A HLDR,FBT AB..................

86-LBU-201-010 0E HLDR,AC CORD AB..................

87-067-680-010 0E BVI T3+3-10 AB..................

87-067-758-010 0E BVT2+3-12 W/O SLOT AB..................

87-067-761-010 0E TAPPING SCREW, BVT2+3-10 AB..................

87-067-844-010 0E BVT2+4-16 BLK AB..................

87-078-203-110 0E S-SCREW,W5-25 AB..................

87-067-680-010 0E BVI T3+3-10 AB..................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 AB..................

84-LB3-216-010 0E HLDR,LED AB..................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 AB..................

87-A90-332-010 0E HLDR,SF-2001 HV CABLE AB..................

87-JBC-628-010 1E AC CORD SET,NH BLK .B..................

ACCESSORIES / PACKAGE LIST - 1/1

NOTE: The characters in the suffix column indicate the part usage.

1300U ..................XX..................................A...................

140NH ..................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

8Z-JBJ-901-010 IB,U (E/S/F) -C1300 -D A...................

8Z-JBJ-904-010 IB,NH (E/S) -D .B..................

87-A90-702-010 1H ANT ASSY,TV 5 SEC (NTSC) AB..................

87-A90-786-010 1B PLUG,CONVERSION IR46 .B..................

8Z-JBJ-953-010 RC UNIT,RC-ZVT10 AB..................

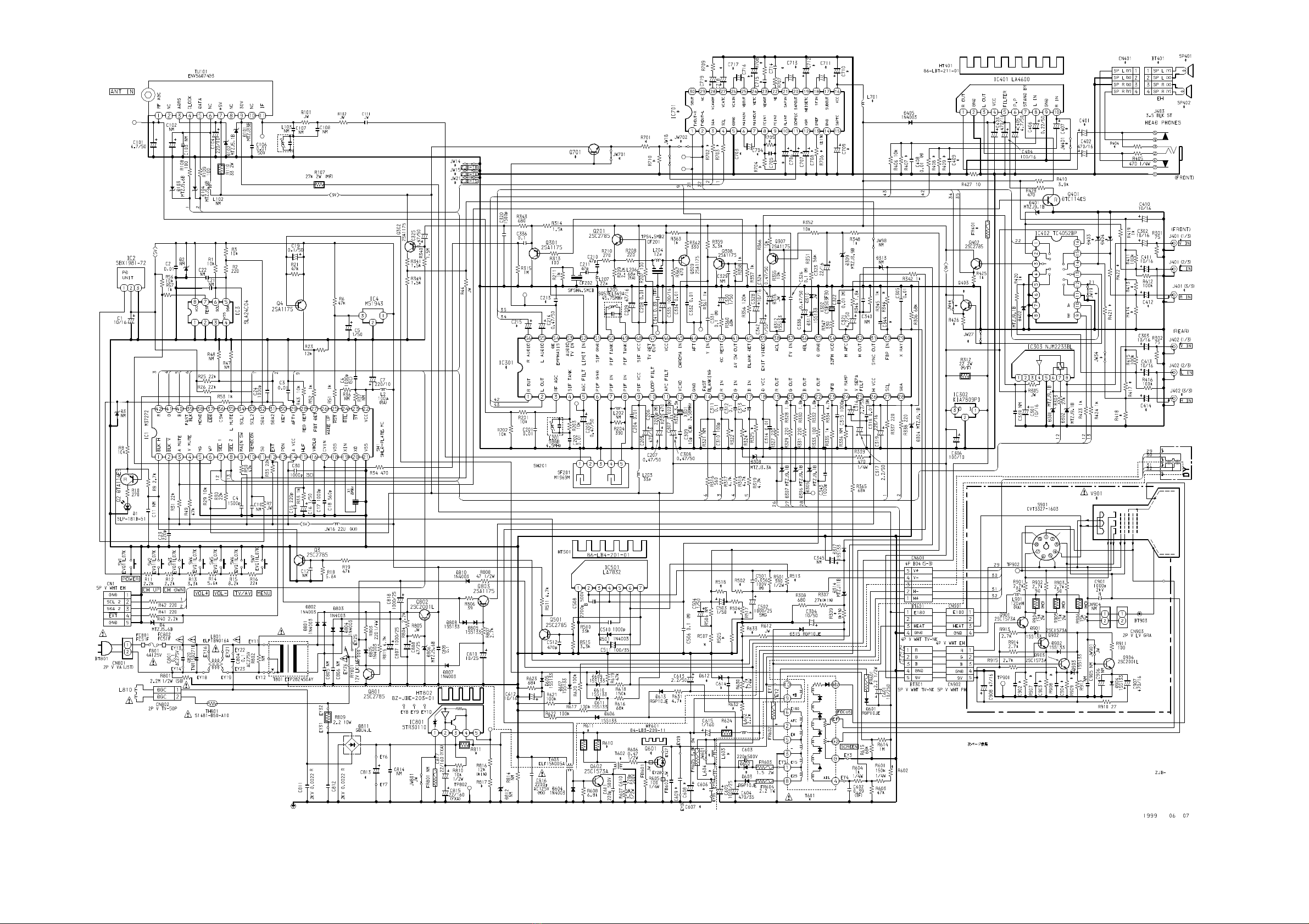

SCHEMATIC DIAGRAM _1 (MAIN)

PrintedinSingapore

Tokyo Japan

9620450

Other manuals for TV-C1300

This manual suits for next models

Table of contents

Popular TV manuals by other brands

LG 47LB1DA owner's manual

Loewe

Loewe Table Stand Reference 55 user guide

Panasonic

Panasonic TX-21FG20R Service manual

LG 29FU1RNX Service manual

Philips

Philips 32TA2800/55 Service manual

ESA

ESA ET427E owner's manual

Philips

Philips 75PFL6601 quick start guide

Westinghouse

Westinghouse DWN40F1Y1 user manual

Panasonic

Panasonic TX-28HA1F operating instructions

Magnavox

Magnavox MT1331B3 owner's manual

Sceptre

Sceptre X370BV-FHD quick start guide

Manta

Manta 40LFN19D user manual

Sony

Sony KV-34HS420N operating instructions

Philips

Philips 32PFL7674H manual

Philips

Philips 50PFL3707/F8 quick start guide

Panasonic

Panasonic CT-27G7D operating instructions

Philips

Philips PFL30x7D user manual

Philips

Philips 32RF52S Quick use and setup guide

Aiwa TV-C1300 User manual

Popular TV manuals by other brands
