Akai AS110RA-320 User manual
AS110RA-320
AMPLIFICATOR AUDIO 5.1 CANALE
CU RADIO
Măsuri de siguranţă
Evitaţi deschiderea aparatului
Nu deschideţi aparatul şi nu încercaţi săumblaţi în
interiorul acestuia! Nu încercaţi săreparaţi! Contactaţi un
service autorizat în caz de defecţiune.
Protejaţi cablul electric
Evitaţi săbruscaţi cablul electric. Nu trageţi sau împingeţi
brusc.
Amplasaţi unitatea într-o zonădeschisă
Evitaţi amplasarea aparatului în zone cu umiditate
ridicată, în apropierea apei sau într-o zonăcu temperaturăridicată,
de asemenea evitaţi contactul cu razele solare.
Evitaţi acoperirea zonelor de aerisire
2
Asiguraţi o ventilaţie corespunzătoare aparatului, nu-l amplasaţi în zone înguste, fărăo
ventilaţie adecvată. Nu acoperiţi fantele de aerisire ale amplificatorului întrucât
temperatura din interior va creşte, ceea ce va duce la defectarea aparatului.
Evitaţi contactul altor metale cu aparatul
Aveţi grijăca în interiorul aparatului, prin fantele de aerisire, sănu pătrundăobiecte
metalice cum ar fi ace, bolduri, monede, etc. întrucât acestea pot provoca scurtcircuite.
Asigurati-văcăaparatul este conectat la o prizăAC 220V/50Hz
Dacănu sunteţi sigur de sursa dumneavoastrăde curent,
consultaţi-văfurnizorul de electricitate.
Important
1. Citiţi instrucţiunile – Toate instrucţiunile de siguranţă trebuie citite înainte de a pune în funcţiune
aparatul.
2. Păstraţi instrucţiunile – Instrucţiunile de siguranţă şi de operare trebuie păstrate pentru referinţe
viitoare
3. Urmăriţi instrucţiunile – Toate instrucţiunile de operare trebuie urmate.
4. Atenţie la avertizări – Toate avertizările referitoare la operarea aparatului trebuie luate în
considerare
5. Sursa de curent – Aparatul trebuie conectat la o sursăde curent compatibilăcu tipul specificat în
instrucţiuni sau marcatăpe aparat.
6. Protejarea cablului de alimentare – Cablul de alimentare trebuie poziţionat astfel încât sănu poată
fi călcat sau alte obiecte săfie poziţionate pe acesta; acordaţi atenţie în special mufelor de
conectare la aparat şi mufei de conectare la sursa de curent.
7. Apa şi umezeala – Aparatul nu trebuie poziţionat lângăo sursăde apă(spre exemplu în apropierea
unei cabine de duş, chiuvete de bucătărie, într-un beci cu umiditate ridicată, lângăo piscină, etc.)
8. Ventilare – Aparatul trebuie poziţionat astfel încât căile sale de ventilare sănu fie blocate. Nu
poziţionaţi aparatul pe pat, canapea sau covor.
9. Căldura – Nu poziţionaţi aparatul lângăsurse de căldurăcum ar fi radiatoarele, caloriferele sau alte
aparate ce pot produce căldură.
10. Perioadele de neutilizare – Cablul de alimentare al aparatului trebuie deconectat de la sursa de
curent atunci când nu folosiţi aparatul pentru o perioadăîndelungată.
11. Mentenanţă service – Aparatul trebuie verificat de personal calificat atunci când:
3
a. Cablul de alimentare a fost avariat; sau
b. Au scăpat obiecte sau a fost vărsatăapăîn interiorul aparatului; sau
c. Aparatul a fost expus în ploaie; sau
d. Aparatul nu mai funcţioneazănormal; sau
e. Aparatul a fost scăpat pe jos sau a suferit şocuri fizice.
12. Repararea – Utilizatorul nu trebuie săîncerce sărepare aparatul în afara instrucţiunilor specificate
în manual. Toate operaţiunile de mentenanţă şi service trebuie realizate de către personal calificat.
13. Curăţaţi aparatul numai folosind o bucatăde material textil uscată.
14. Deconectaţi aparatul de la sursa de alimentare în timpul furtunilor sau atunci când nu îl folosiţi
pentru o perioadăîndelungat.
Panou frontal
1. Butonul de pornire/oprire
2. Selectie Intrare
3. Tasta Intrare Audio
4. Tasta Conectare USB Pauza/Redare
5. Tasta conectare USB Anterior
6. Tasta conectare USB Stop
7. Tasta conectare USB Urmator
8. Afisaj vacum fluorescent
9. Tasta Selectare Mod DSP
10. Tasta mod Afisare VFD
11. Tasta Volum/Multifunctii
12. Mufa jack microfon-2
13. Buton Menu MIC
14. Taste control Menu MIC
15. Buton Menu Principla
16. Selectie Canale 2.1/3.1/5.1
4
17. Suspendare iesiri
18. Tasta Loudness Pornit/Oprit
19. Buton Menu Radio
20. Taste control Menu Radio
21. Jack card SD
22. Jack USB

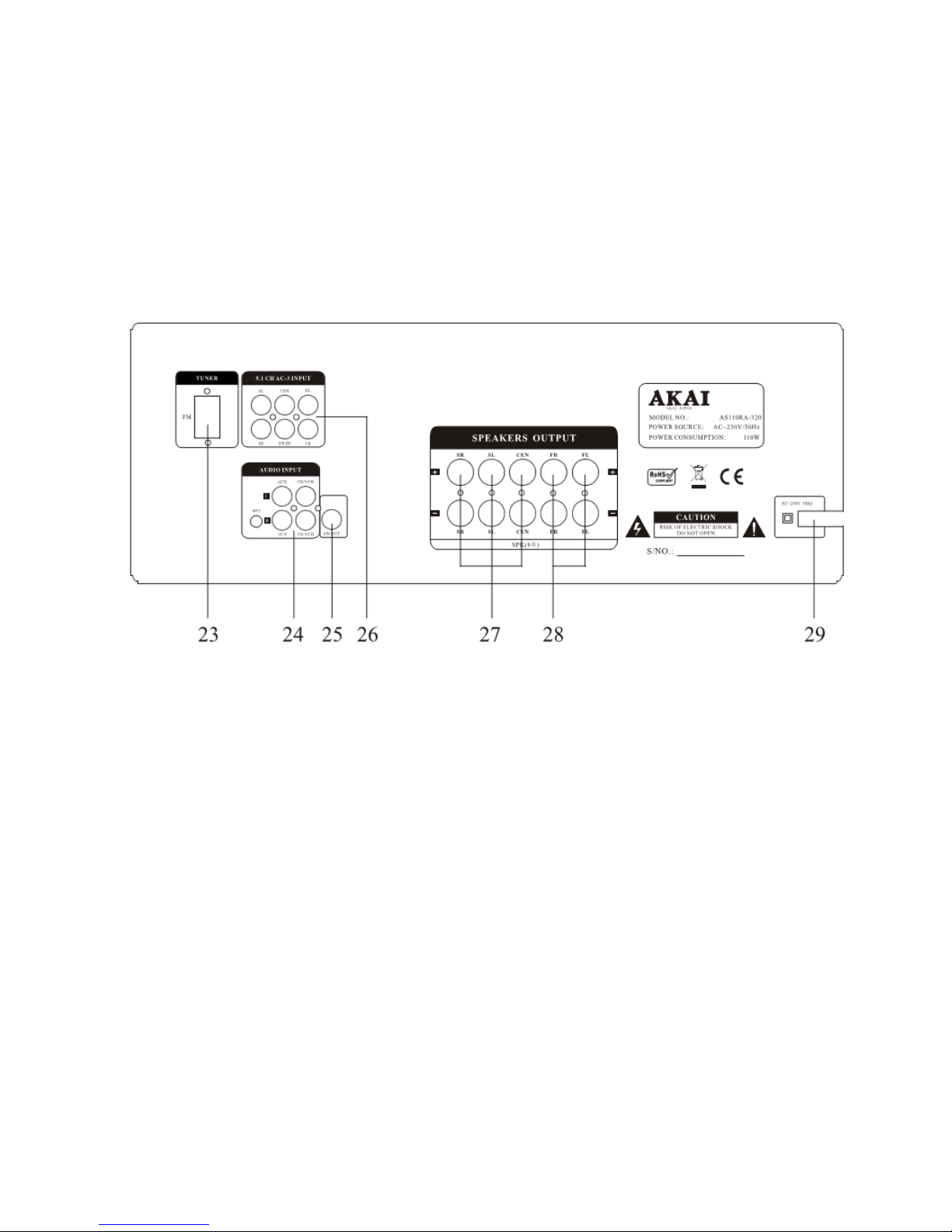

Panou spate
23. Mufăpentru antena FM
24. Mufăpentru intrare audio
25. Mufa Iesire Subwoofer
26. Jack intrare Audio AC-3
27. Mufe difuzoare Centru/Surround
28. Mufe difuzoare Fata
29. Cablu retea

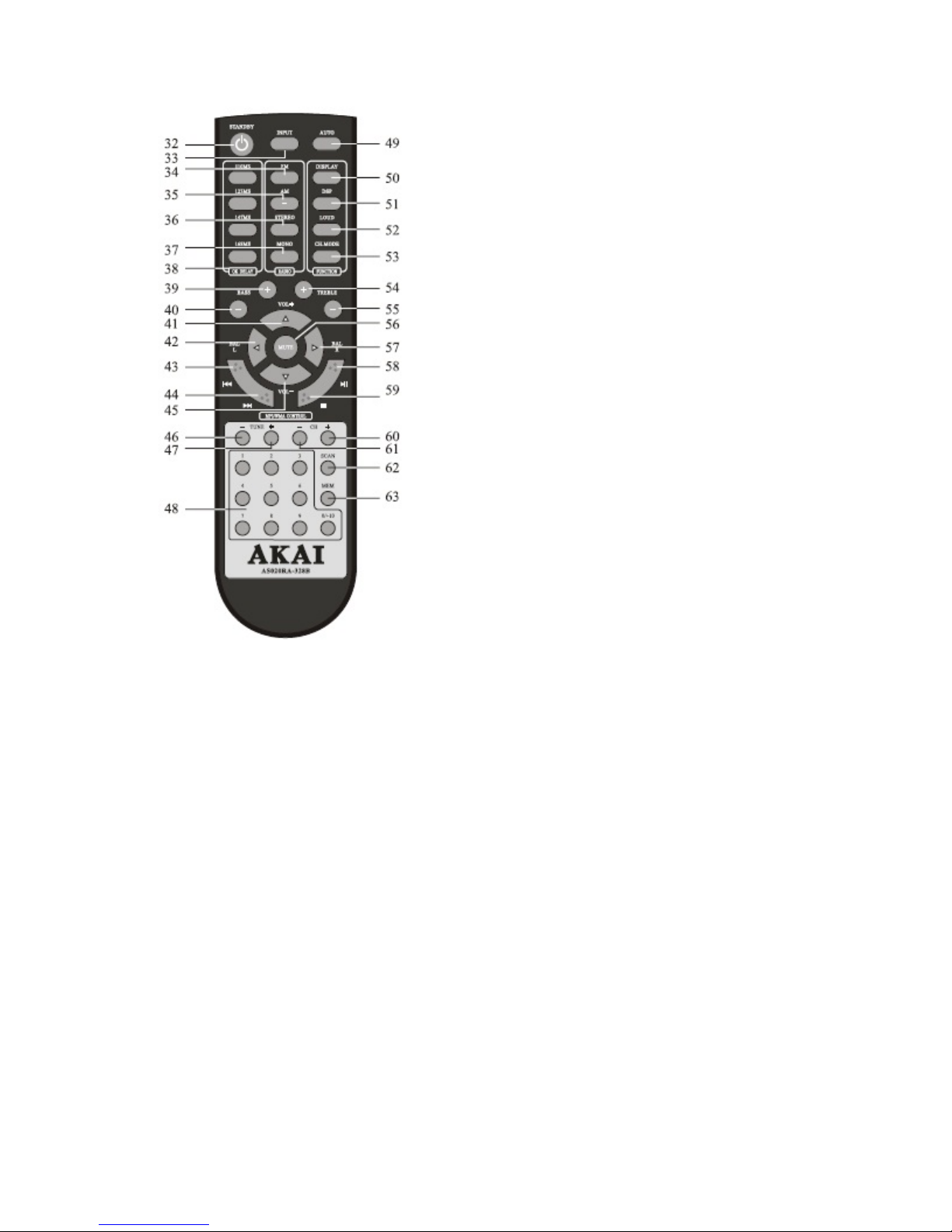

Telecomanda
30. Pornirea/Oprirea aparatului
31. Selectare intrare audio
32. Reglaj sus frecventa tuner
33. Selectare Program sus
34. Reglaj jos frecventa tuner
35. Selectare Program jos
36. Tasta Memorare program
37. Tasta scanare frecventa tuner
38. Tasta selectare intrare FM
39. Tasta mod iluminare VFD
40. Crestere bas canal principal
41. Descrestere bas canal principal
42. Crestere volum principal
43. Balans difuzor stanga
44. Tasta conectare USB -Anterior
45. Tasta conectare USB-Urmator
46. Descrestere volum principal
47. Descrestere iesire surround stanga
48. Descrestere iesire Centru
49. Descrestere iesire surround stanga
50. Descrestere iesire Centru
51. Crestere Volum MIC
52. Crestere bas MIC
53. Descrestere volum MIC
54. Descrestere bas MIC
55. Tasta Intrare Audio
56. Tasta mod Afisare VFD
57. Tasta selectare mod DSP
58. Tasta Loudness Pornit/Oprit
59. Selectare canal 2.1/3.1/5.1
60. Crestere Inalte canal principal
61. Decsrestere Inalte canal principal
62. Suspendare Iesiri
63. Balans difuzor Dreapta
64. Tasta conectare USB –Redare/Pauza
65. Tasta conectare USB – Stop
66. Crestere Iesire Subwoofer
67. Descrestere iesire surround dreapta
68. Descrestere iesire Subwoofer
69. Descrestere iesire surround dreapta
70. Tasta selector Delay OK
71. Tasta reglaj Echo
72. Descrestere Inalte MIC
6
Utilizarea telecomenzii
1. Distanţa dintre telecomandăşi aparat trebuie săfie de maxim 7m iar unghiul sănu fie mai
mare de 300.
2. În calea telecomenzii nu trebuie săexiste nici un obiect de dimensiuni mari.
3. Telecomanda poate sănu funcţioneze dacăsenzorul de infraroşu de pe aparat este în bătaia
directăa unei lumini puternice, în special fluorescente.
7

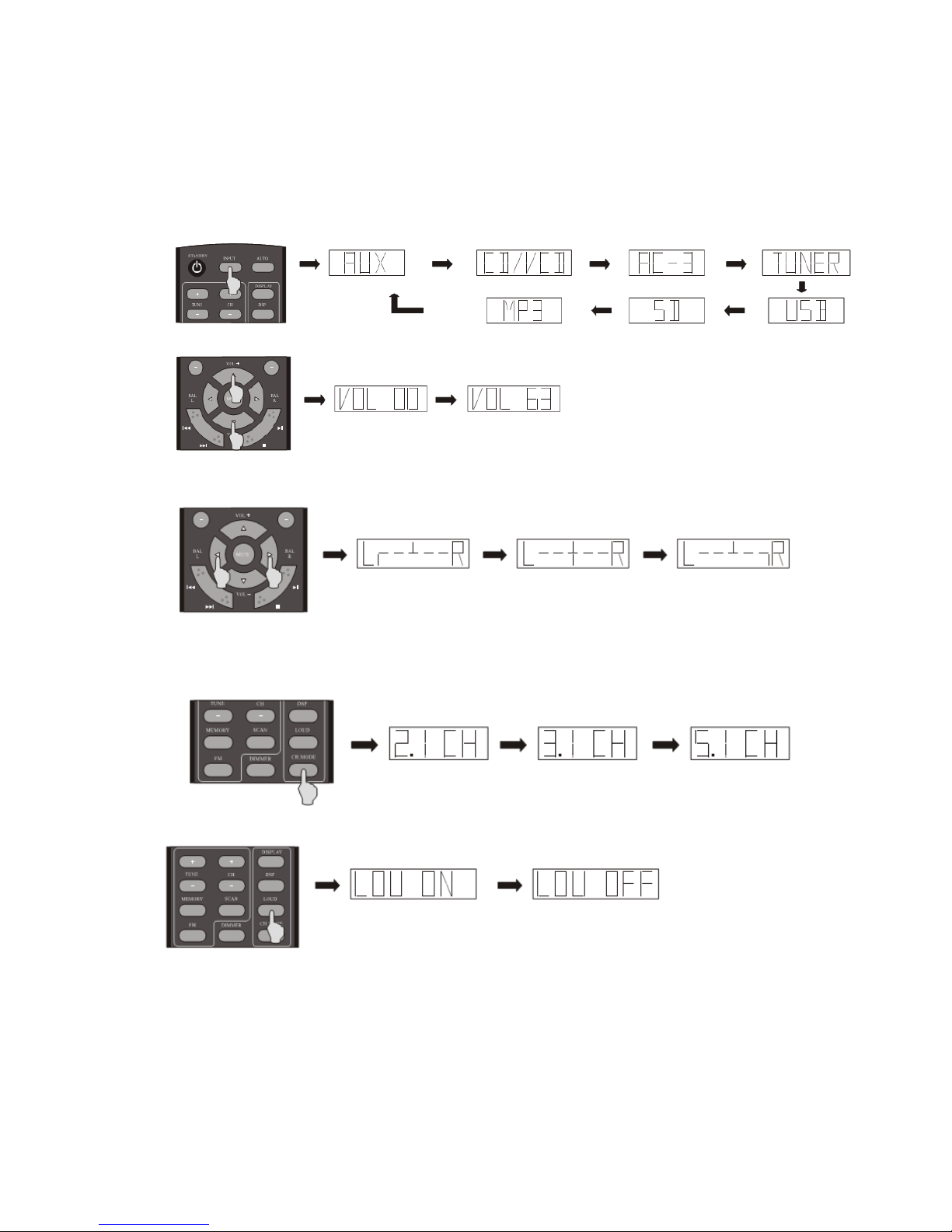

Telecomanda – Instrucţiuni de operare
Funcţii uzuale
1. Selectaţi sursa audio apăsând butonul INPUT (intrare) de pe telecomandă. Atunci când
opţiunea AC-3 este selectată, aparatul poate fi adaptat la decodarea pe 5.1 canale
2. Apăsaţi butoanele VOL+/- de pe telecomandăpentru a regla volumul general de audiţie.
3. Anumite boxe, sau poziţionarea incorectăa boxelor pot cauza o audiţie nebalansată
4. Apăsaţi butonul CH.MODE de pe telecomandăpentru a selecta tipul de ieşire. Atunci
când opţiunea AC-3 este selectată, se va face setarea automatăpe 5.1 CH.
5. Apăsaţi butonul LOUD de pe telecomandăpentru a regla sunetul pe canal.
6. Apăsaţi butoanele TREBLE+/- (înalte) sau BASS+/- (joase) de pe telecomandăpentru a
mări sau micşora efectul de înalte sau de joase.
8
7. Apăsaţi butonul DSP de pe telecomandăpentru a alege modul DSP.
8. Apăsaţi butonul AUTO, iar aparatul va scana automat semnalele de intrare. Va scana în
următoarea ordine: AUX, CD/VCD, AC-3 ,USB,SD si MP3. Dupăce un canal a fost
detectat cu semnal de intrare, scanarea se va opri şi va reda semnalul detectat. Apăsaţi
butonul AUTO din nou pentru a începe scanarea următorului canal. Dacănu este detectat
semnal pe canalele AUX, CD/VCD, AC-3,USB,SD,MP3 se va face automat trecerea pe
AUX
9. Apăsaţi butonul MUTE de pe telecomandăpentru a opri sonorul, apăsaţi din nou pentru a
reveni la volumul normal. Sau, puteţi apăsa orice buton de pe panoul frontal pentru a
reveni la volumul normal.
10. Apăsaţi butonul STANDBY (oprire) de pe telecomandăpentru a opri aparatul. Apăsaţi-l
din nou şi indicatorul se va stinge şi va intra în starea normalăde operare.
9
Radio FM – Instrucţiuni de operare
1. Înainte de a folosi funcţiile radio, trebuie săconectaţi la aparat o antenăsuplimentară.
Poziţionaţi antena astfel încât săobţineţi o recepţie optimă. Apăsaţi butonul INPUT sau
FM de pe telecomandăpentru a selecta funcţia TUNER (radio).
2. Apăsaţi butoanele CH+/- de pe telecomandăpentru a naviga posturile radio memorate.
3. Apăsaţi butoanele TUN+/- de pe telecomandăpentru a adjusta manual frecvenţa radio.
4. Apăsaţi butonul SCAN de pe telecomandăşi aparatul va scana automat canale radio
începând de la frecvenţe joase la frecvenţe înalte şi va memora posturile unul câte unul.
10
5. Apăsaţi butonul MEMORY de pe telecomandăpentru a memora frecvenţa curentă.
11
Conexiuni
12
Conexiuni 2
Localizarea problemelor
Problema Cauza Metode de rezolvare
Probleme afişaj Influenţa de elemente din
afară, calculatorul are
probleme
Opriţi aparatul, deconectaţi
firele şi apoi reconectaţi şi
porniţi
Lipsăsunet Conectorii terminali ai
boxelor sunt montaţi
necorespunzător
Frecvenţa sunetului în
terminal este prost conectat
sau necorespunzător
Cablul de curent conectat
necorespunzător
Conectaţi toate firele strâns
Verificaţi şi conectaţi
frecvenţa sunetului în
terminal corect
Conectaţi corespunzător
cablul de curent
13
Volumul este prea mic
Apăsaţi tasta MUTE de pe
telecomandă
Terminalul sau firele de
conectare ale boxei sunt
scurt-circuitate
Reglaţi butonul de volum la
poziţia corespunzătoare
Apăsaţi tasta MUTE pentru
a reveni la un nivel normal
al sunetului.
Opriţi alimentarea, scoateţi
firele şi conectaţi corect,
dupăcare porniţi din nou
aparatul
Sunet distorsionat Conectarea intrărilor este
greşită
Volumul este prea mare
Conectaţi corespunzător
Ajustaţi volumul la o
poziţie convenabilă
canalului corespunzător
Sunet discontinuu şi are
reluări cu zgomot Di-Da
Folosirea boxelor cu
impedanţă mai micăde
8ohm
Volumul este prea mare
Terminalele boxei sunt
scurt-circuitate sau
conectate incorect
Folosiţi boxe cu impedanţă
8ohm
Reglaţi volumul la o poziţie
corespunzătoare
Opriţi alimentarea, scoateţi
firele şi conectaţi corect,
dupăcare porniţi din nou
aparatul
Specificaţii tehnice
1. Tensiunea de alimentare: AC ~230 V 50/60 Hz
2. Puterea consumată: 110 W
3. Puterea de ieşire pentru canalele frontale: 30 W x 2
4. Puterea de ieşire a canalului central: 10W
5. Puterea de ieşire a canalelor de surround: 10W x 2
6. Frecvenţa de răspuns (linia de intrare): 20Hz—20 kHz
7. Impedanţa boxelor: 8 ohmi
8. Raportul semnal/zgomot (linia de intrare):≥80dB
9. THD (1 kHz, 1W): ≤0,5 %
10. Senzitivitate intrare: 650 mV
11. Control înalte: ± 14dB (10KHz)
12. Control bas: ± 14dB (100Hz)
NOTĂ: specificaţiile de mai sus sunt doar de referinţă şi pot fi schimbate de către
producator fărăun anunţîn prealabil.
14

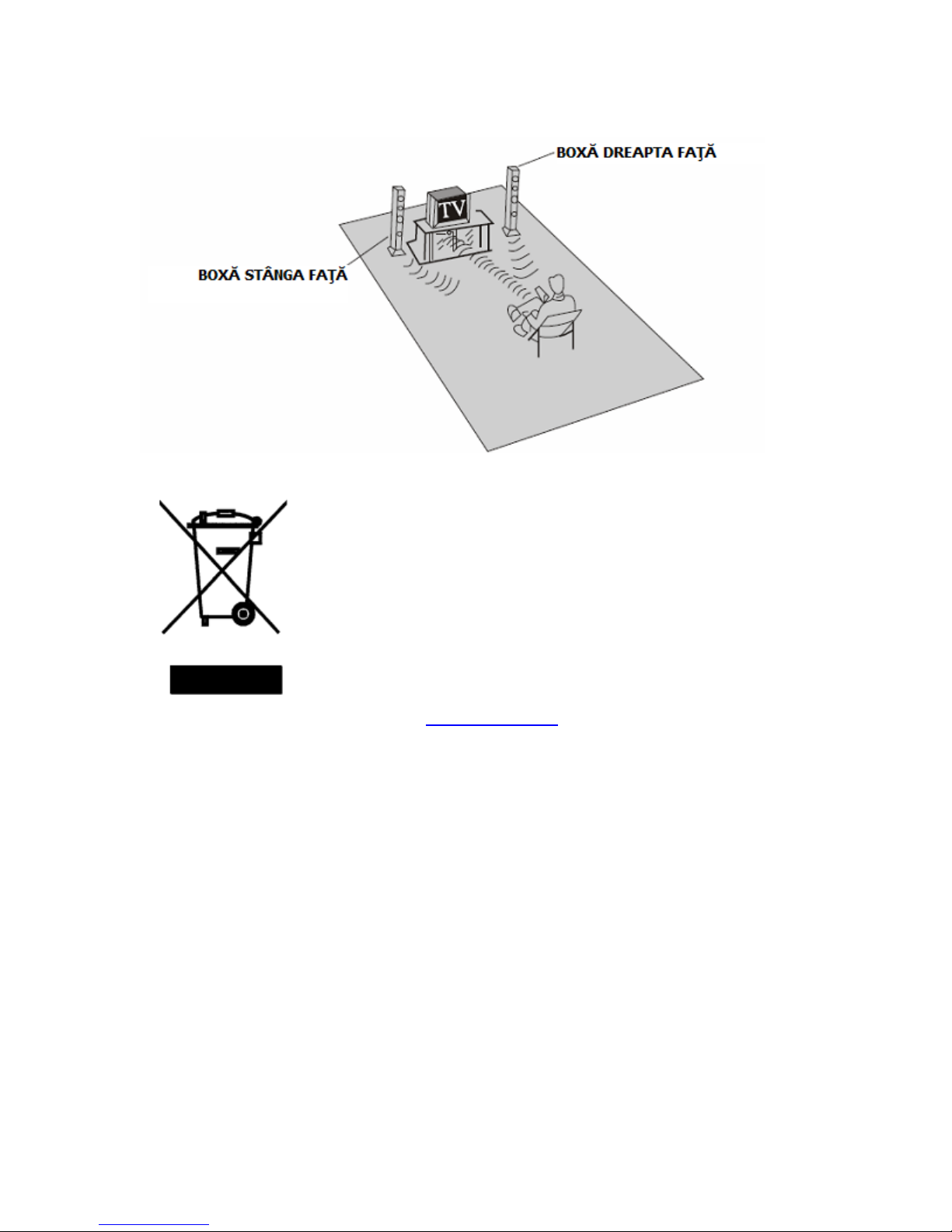

Schema aşezării aparatului într-o camerăşi conectarea boxelor
HOME CINEMA
15
SISTEM HI-FI
Reciclarea echipamentelor electrice şi electronice uzate:
Acest simbol prezent pe produs sau pe ambalaj semnificăfaptul că
produsul respectiv nu trebuie tratat ca un deşeu menajer obişnuit.
Nu aruncaţi aparatul la gunoiul menajer la sfârşitul duratei de
funcţionare, ci duceţi-l la un centru de colectare autorizat pentru
reciclare. În acest fel veţi ajuta la protejarea mediului înconjurător şi
veţi putea împiedica eventualele consecinţe negative pe care le-ar
avea asupra mediului şi sănătăţii umane.
Pentru a afla adresa celui mai apropiat centru de colectare:
-Contactaţi autorităţile locale;
-Accesaţi pagina de internet: www.mmediu.ro ;
-Solicitaţi informaţii suplimentare de la magazinul de unde aţi achiziţionat produsul.
01223405673
8920ÿÿ040ÿÿ0 4
ÿÿ
0123ÿ56ÿ7879019ÿ2593
ÿÿÿÿÿÿ5ÿ5ÿ57
9
7
6
9
7
6
ÿ
!"#ÿ!$%&"&'ÿ()%ÿ*!%+ÿ!+ÿ,-*.
!ÿ&!(ÿ!$%&ÿ()%ÿ*!%+/ÿ+%01"2ÿ!+ÿ(!3*)ÿ()%
"&&%+ÿ$-+(45ÿ!ÿ34%+04%+"*%
-,6%ÿ$-+(4ÿ"&4"#%/
+%1%+ÿ4%
+"*"&'ÿ(!ÿ73-6"1"%#ÿ4%+"*%ÿ$%+4!&&%65
+!(%*(ÿ!6(-'%ÿ6"&%
!"#ÿ)"')ÿ$+%443+%ÿ-&#ÿ4(-8$ÿ!&/ÿ#!ÿ&!(
$366/ÿ$34)ÿ%2*%44"%695
6%-4%ÿ$3(ÿ!&ÿ()"4ÿ3&"(ÿ"&ÿ()%ÿ:"	ÿ$6-*%
!"#ÿ#"+%*(ÿ43&4)"&%ÿ-&#ÿ&%-+"&'ÿ)%-(%+5
!ÿ&!(ÿ!$%+-(%ÿ"&ÿ-ÿ4%-6%#ÿ,!2ÿ-&#ÿ,%ÿ43+%
(!ÿ)-%ÿ%&!3')ÿ+!!8ÿ1!+ÿ)%-(ÿ%2*)-&'%5
!"#ÿ*!%+"&'ÿ%&(4
6!*.ÿ3$ÿ()%ÿ%&(4ÿ:"66ÿ8-.%ÿ()%ÿ(%8$%+-(3+%
"&ÿ()%ÿ3&"(ÿ,%*!8%ÿ)"')%+ÿ-&#ÿ:"66ÿ#-8-'%
()%ÿ3&"(5
!"#ÿ8%(-64ÿ#+!$$"&'ÿ"&ÿ()%ÿ3&"(
!"#ÿ8%(-64ÿ#+!$$"&'ÿ"&/ÿ6".%ÿ&%%#6%/
)-"+$"&/ÿ*!"&/ÿ!()%+:"4%ÿ()%ÿ3&"(ÿ:"66
'%(ÿ4)!+(ÿ-&#ÿ!3(ÿ!1ÿ:!+.5
%ÿ43+%ÿ(!ÿ4%(ÿ()%ÿ6"&%ÿ!6(-'%ÿÿ9;;<=>?<@
11ÿ9!3ÿ-+%ÿ&!(ÿ43+%ÿ!1ÿ()%ÿ(9$%
ÿ!1ÿ$!:%+ÿ43$$69/
*!&436(ÿ9!3+ÿ-$$6"-&*%ÿ#%-6%+ÿ!+ÿ6!*-6ÿ$!:%+ÿ*!8$-&95
012345675ÿ96649
ÿÿÿ!!ÿ"ÿ#$ÿÿ%&ÿÿ"!ÿ'ÿÿ'#ÿ"ÿ%%!ÿÿ%
(ÿÿÿ)"ÿ#$ÿÿ%&ÿ!ÿ"!ÿ'ÿÿ#ÿ#
ÿ#
*ÿ+!!,ÿ
ÿ!!ÿ%&ÿÿ"!ÿ'ÿ#!!,
-ÿ.ÿ/&ÿ!!ÿ,&ÿÿ"ÿ%%!ÿÿÿ"ÿ%&ÿÿ"!ÿ'ÿ"ÿ
0ÿ1,ÿ2ÿ)"ÿ%%!ÿ"!ÿ'ÿÿÿÿ%,ÿ%%!$ÿ!$ÿ#ÿ"ÿ$%ÿ%#ÿÿ"ÿ
ÿÿÿÿ%&ÿÿÿÿ34ÿÿ"ÿ%%!
5ÿ1,ÿ6ÿ1ÿ1,%%!$ÿÿ"!ÿ'ÿÿÿ"ÿ"$ÿÿÿ!4!$ÿÿ'ÿ,!4ÿÿ
ÿÿÿÿ%"ÿ'$ÿ3ÿ%!ÿ%ÿÿ&ÿ"37ÿ%$ÿ%!ÿÿÿÿÿ%!&7ÿ8
ÿÿ%!7ÿÿ"ÿ%ÿ,"ÿ"$ÿ9ÿ#3ÿ"ÿ%%!
:ÿ/ÿÿ;ÿ)"ÿ%%!ÿ"!ÿÿ'ÿÿÿ,ÿ<#ÿ93%!7ÿÿÿ'"'7ÿ,"',!7ÿ
ÿÿÿÿ4"ÿ47ÿ!$ÿ'7ÿÿÿ,ÿ'37ÿÿÿÿ,33&ÿ%!7ÿ=
%%ÿ8!7ÿ>ÿÿÿ"ÿ%%!ÿÿÿ'7ÿ#7ÿ&ÿÿ3!ÿ#ÿ"ÿ3$ÿ'!4ÿ"
?
ÿ@!ÿ)"ÿ%%!ÿ"!ÿ'ÿÿÿ"ÿÿ!ÿÿ%ÿÿÿ#ÿ,"ÿÿ
8!ÿ%&
(
0
123456786ÿ775
ÿÿÿÿÿÿÿ!"#$ÿÿ%#&"%ÿ%&ÿ%ÿ"'#"%(ÿÿ")%"%(ÿ%#*%(ÿ#"ÿ#"ÿ%ÿ
ÿÿÿÿ+&')ÿ$!"%,ÿÿ"#'&ÿ
-.ÿ/#&%ÿ0"
#'%ÿÿ1ÿ#"ÿ#"'ÿ#!ÿÿÿ%#&'ÿ2ÿ&&))'ÿ!"#$ÿÿ#&ÿÿ!ÿ&&%'ÿ
ÿÿÿÿÿÿ!#"ÿÿ#)ÿ"#'ÿ#!ÿ$
--ÿ3$)ÿ45&")ÿ6"*ÿÿ1ÿÿ%#&'ÿ2ÿ%"*'ÿ2ÿ5&!'ÿ%"*ÿ"%#ÿ7
ÿÿÿÿÿÿÿ1ÿ#"%&ÿ#"'ÿ#"ÿ&)ÿ%ÿ2ÿ'$)'8ÿ#"
ÿÿÿÿÿÿ2ÿ92:%ÿ*ÿ!ÿ#"ÿ5&'ÿ%ÿ2ÿ%'ÿ#ÿÿ8ÿ#"
ÿÿÿÿÿÿÿ1ÿÿ%ÿ2ÿ;#%'ÿ#ÿ"8ÿ#"
ÿÿÿÿÿÿ'ÿ1ÿÿ'#%ÿ#ÿ"ÿ#ÿ#"ÿ#"$ÿ#"ÿ;2%ÿÿ$"<'ÿ)ÿÿ"!#"$8ÿ#"
ÿÿÿÿÿÿÿ1ÿÿ%ÿ2ÿ'"#'(ÿ#"ÿÿ#%&"ÿ'$)'
-=ÿ6"*)ÿÿ1ÿ&%"ÿ%#&'ÿ#ÿ$ÿ#ÿ%"*ÿÿÿ2#'ÿÿ%!'ÿÿ#")ÿ
ÿÿÿÿÿÿ%"&#%ÿ>ÿ#"ÿ%"*)ÿ%#&'ÿ2ÿ"!""'ÿ#ÿ5&!'ÿ%"*ÿ"%#
-0ÿ?ÿ#ÿÿ'"ÿ#
-@ÿA&)ÿ%ÿ"&%ÿ'&")ÿ))ÿ%#"$%ÿ#"ÿÿ&&%'ÿ!#"ÿ#
)ÿ"#'%ÿ#!ÿ$
01234ÿ67389
ÿÿ
ÿÿÿÿ
!ÿ"#$!ÿ%&
!!ÿ'()ÿ*&
+ÿ'()ÿ,ÿ-ÿ
.ÿ'()ÿ,ÿ#ÿ
ÿ'
()ÿ,ÿ#/&#&ÿ
.ÿ!01ÿ,&/ÿ/
ÿ"&ÿ2/3ÿ"/$
ÿÿÿÿÿÿ4ÿ/ÿ
!ÿ5#ÿ/
1ÿ'()ÿ,ÿ#2ÿ
0ÿ"5,ÿ"ÿ6
7ÿ8&ÿ3ÿ6
ÿ9&3ÿ/ÿ#/&
1ÿ"&ÿ3ÿ6
!0 1.+7:
!01.+7!:!!!
0ÿ;$5#ÿ&ÿ
7ÿ<(ÿ"ÿ/ÿ
:ÿ94<ÿ<#/&ÿ3ÿ
ÿ"5,ÿ"ÿ/ÿ
+ÿ=#ÿ#
!:ÿ8&ÿ3ÿ/ÿ
!ÿ(<ÿ&ÿ*&
Table of contents
Other Akai Stereo Receiver manuals
