AKO BA-1060 User manual

BA-1060

AKO-Agrartechnik GmbH & Co. KG
Karl-Maybach-Str. 4
Gewerbegebiet Schauwies
D-88239 Wangen-Geiselharz
GERMANY
Fon +0049 (0)7520/9660-0
Fax [phone]
[e-mail]
www.ako-agrar.de
GARANTIDOKUMENT SVERIGE - FINLAND
GARANTIDOKUMENT DANMARK - NORGE
SV FI
DA NO
20
21
Bedienungsanweisung
Consignes d`utilisation
Instruction manual
Istruzioni per l’uso
Manual de instrucciones
Manual de instruções
Gebruiksaanwijzing
Bruksanvisning
Käyttöohje
Betjeningsveiledning
Bruksanvisning
Instrukcja obstugi
Kezelési útmutató
Návod na obsluhu
Návod k použití
Upute za rukovanje
Manual de utilizare
руководство по обслуживанию
Navodila za uporabo
DE
FR
EN
IT
ES
PT
NL
SV
FI
DA
NO
PL
HU
SK
CS
HR
RO
RU
SI
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Version: 2010.1
1
Gerätespezifische Bedienungsanweisung -DE-

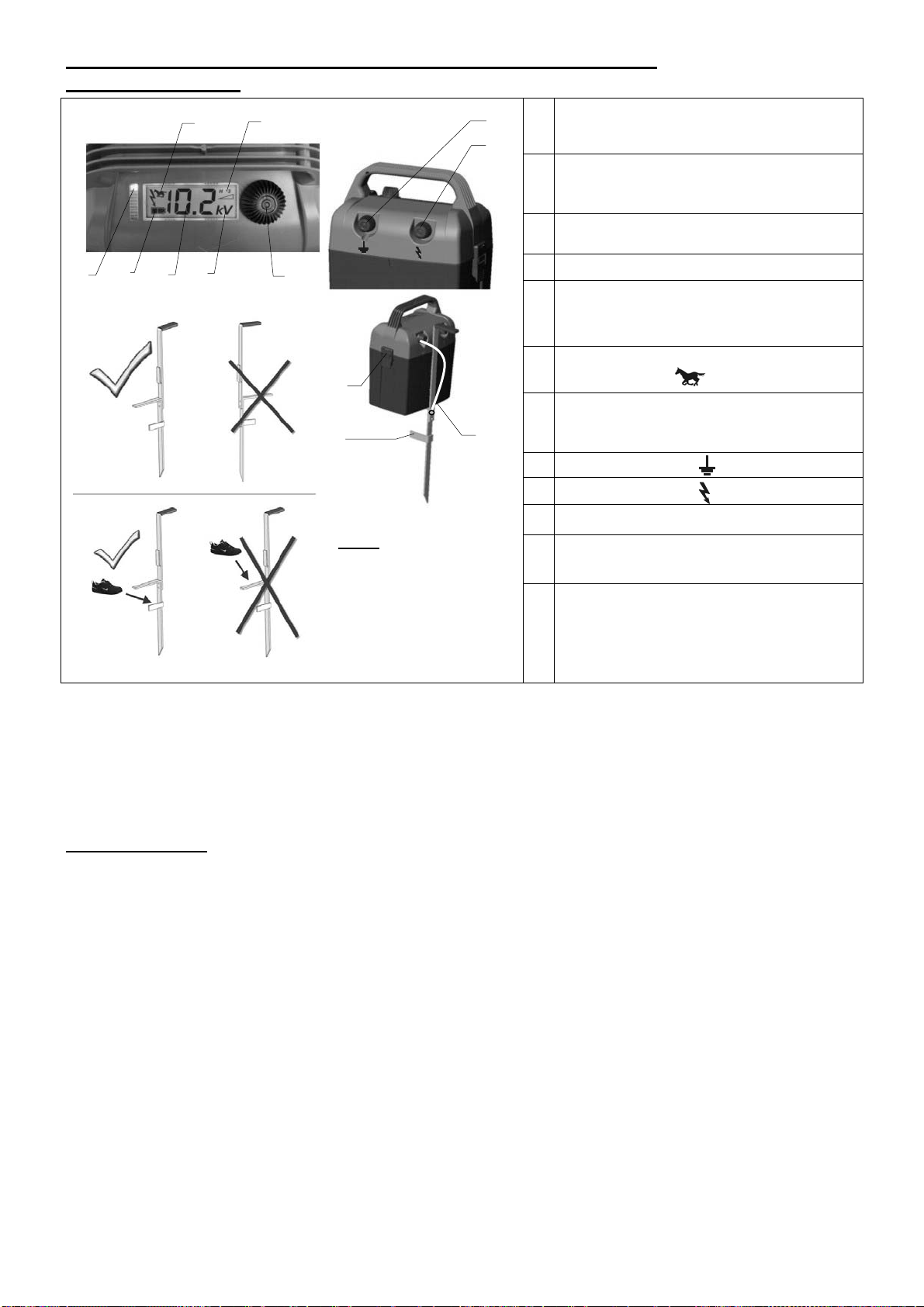

Allgemeine Information:
1Bedienknopf
(EIN / AUS; Batteriespannungstest;
Wahl der 8 Leistungsstufen u. AUTO)
2Anzeige der Einheit des
Zahlenwertes [3]
(V = Volt, kV = Kilovolt)
3Anzeige Ausgangsspannung/
Batteriespannung/ Leistungsstufe
4Batteriekontrolle
5LED – Anzeige Zaunspannung
(rot = < 2kV ; gelb = < 3kV;
grün = > 3,4,5,6 kV)
6* Pferdsymbol Fohlenschaltung
aktiviert
7Dauerhafte Anzeige der aktuellen
Leistungsstufe / Auto-Betrieb
8Erdanschluss
9Zaunanschluss
10 Verschlussschnallen
11 Erd- / Haltestab
12 Erdanschlusskabel
(Verbindung zwischen Erdanschluss
des Gerätes und Erdstab!)
bei 9V-Betrieb müssen Alkaline-Batterien verwendet werden! (z.B. 170Ah oder 120Ah)
bei 12V-Betrieb verfügt das Gerät über einen Tiefentladeschutz und schützt den AKKU vor dauerhafter
Schädigung (Gerät schaltet bei 11.4V ab)! Zum Anschluss wird das Adapterkabel Art.Nr. 44641 empfohlen.
Sollten die LED´s schneller als ca. 1x pro Sekunde blinken, ist das Gerät sofort abzuschalten und muss vor
Wiederinbetriebnahme fachmännisch überprüft werden.
Inbetriebnahme
1. Gerät öffnen [10]
2. 9V – Batterie anschließen ( auf richtige Polung achten )
3. Gerät verschließen [10]
4. Überprüfen der Batteriespannung:
kurzes Drücken des Bedienknopfes [1] wird für ca. 1 Sekunde die aktuelle Batteriespannung als Wert
angezeigt, anschließend erlischt das Display wieder. (> 8,0 V)
5. Zaunanlage und Erdung anschließen
6. Einschalten des Gerätes durch verlängertes Drücken (ca. 2sec) des Bedienknopfes [1] (wird durch einen Ton
bestätigt, die Anzeige wechselt von Batterie- auf Zaunspannung). Danach Kopf loslassen.
7. Durch Drehen des Bedienkopfes nach links bzw. rechts kann die gewünschte Leistungsstufe eingestellt
werden. Solange der Knopf gedreht wird, wechselt das Display von der Zaunspannungsanzeige auf die
Anzeige der aktuellen Leistungsstufe.
8. Die Leistungsstufen werden nacheinander als E1, E2; E3, E4 (Economy-Bereich) und als H1, H2, H3, H4
(High-Bereich) angezeigt. Durch die 8 Leistungsstufen kann das Gerät manuell an die Zaunanlage u. Tierart
angepasst werden!
531
8
9
6
12
11
42
7
10
mögliche Stromquellen :
- 9V bis 12 V
- spezieller 230 Volt
Netzadapter
(Art.Nr. 371016)
*gerätespezifisch

Version: 2010.1
2

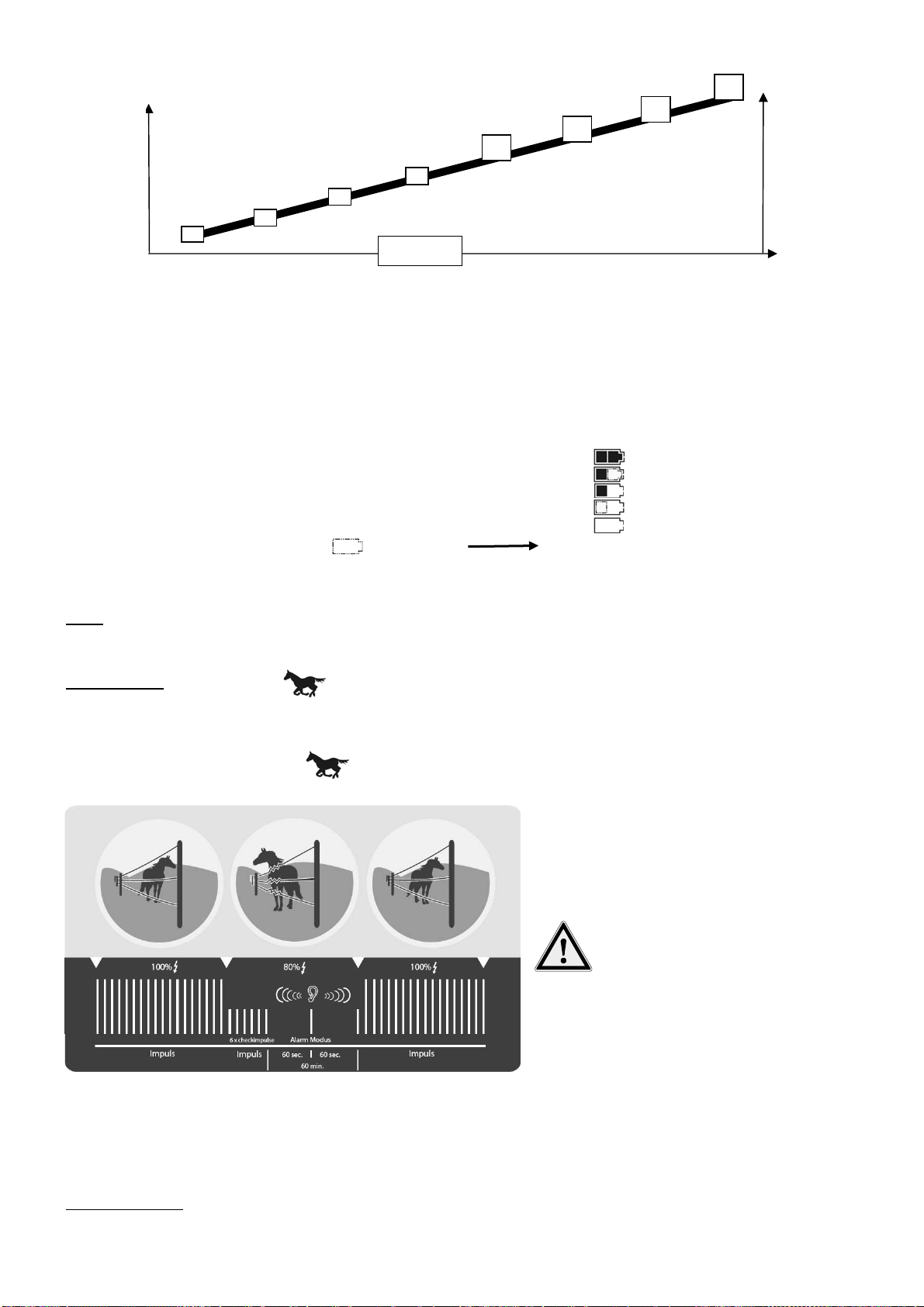

E1= geringste Leistung = geringster Stromverbrauch
H4 = höchste Leistung = höchster Stromverbrauch
9. Nach H4 folgt als letzte Stufe AUTO, wodurch das Gerät in den Automatik-Bereich geschaltet wird. In der
AUTO – Funktion wird ständig der aktuelle Zaunzustand gemessen und automatisch die dafür optimale
Leistungsstufe gewählt! (empfohlene Einstellung)
10. Nach Ende des Einstellvorgangs wechselt das Display wieder in die Anzeige der Zaunspannung.
11. Die LED-Reihe links neben dem Display signalisiert schon aus größerer Entfernung auf einen Blick den
Zaunzustand.
12. Durch kurzes Drücken des Bedienknopfes [1] wird im laufenden Betrieb die aktuelle Batterie-/ AKKU-
Spannung angezeigt.
Durch das Batteriesymbol [4] in der Anzeige lässt sich mit einem Blick der Zustand der Batterie erkennen:
oAlle Symbole schwarz: 100%
oEin Symbol schwarz, ein Symbol blinkt: 75%
oEin Symbol schwarz : 50%
oEin Symbol blinkt: 25%
oLeeres Batteriesymbol: Batteriekapazität nahezu erschöpft
oBatteriesymbol blinkt : Batterie leer keine Zaunspannung
(Bei sinkender Batteriespannung verlängert sich der Impulsabstand, um die Ausgangsenergie zu halten.)
13. Ausschalten des Gerätes durch Drücken (ca. 2sec) des Bedienknopfes [1] (wird durch einen Ton bestätigt).
Tipp:
Sollte das Gerät am Zaun auch in der höchsten Leistungsstufe rot blinken, sollte es ohne angeschlossene
Zaunanlage betrieben werden. Ist dann alles OK, muss die Zaunanlage überprüft werden.
Fohlenschaltung: (BD400 & 600)
Bei aktivierter Fohlenschaltung ermöglicht das Gerät dem Tier ein schockfreies Befreien aus der
Zaunanlage.
Der Modus Fohlenschaltung wird durch ca. 6 sec. Drücken des Bedienknopfes [1] aktiviert bzw. deaktiviert.
(Während es Drückens ertönt ein Dauerton).
Auf dem Display erscheint ein Pferdesymbol . Solange dieses Symbol auf dem Display erscheint ist die
Fohlenschaltung aktiv.
Funktion der Fohlenschaltung:
Das Gerät gibt dann nur 1 Impuls pro Minute
ab und es ertönt ein Daueralarm.
Bleibt die Last auch nach einer Stunde weiter
bestehen, arbeitet das Gerät normal weiter,
angepasst an die Veränderung der
Zaunanlage (z.B. Bewuchs).
Gibt die Fohlenschaltung Alarm, kann
aufgrund des längeren Impulsabstandes
(notwendig für ein schockfreies Befreien des
Tieres aus dem Zaun ) die Hütesicherheit
nicht gewährleistet werden!
Für dieses Gerät gilt eine 3-jährige Garantie, entsprechend unseren Garantiebedingungen!
Sicherheitshinweise, Erdung, Inbetriebnahme, Batterie- und Akkupflege, Garantiebedingungen und
mögliche Fehlerquellen entnehmen Sie bitte der beigefügten Bedienungsanweisung! (D)
SERVICE-Adressen:
Deutschland: AKO-Agrartechnik GmbH & Co.KG, Karl-Maybach-Str. 4, 88239 Wangen-Schauwies, Tel-Nr. 07520-9660-0 (Garantiegeber)
Österreich: Kerbl Austria Handels GmbH – Verkauf/Beratung - : Tel.-Nr. 0463-35-197-0
Reparaturen: Kunden Service Center, Siriusstrasse 32, 9020 Klagenfurt, Tel.-Nr. 0463-35197-21
Schweiz : Dirim AG, Oberdorf 9a, 9213 Hauptwil, Tel.-Nr. 071-424-2484, Fax. [phone]
Stromverbrauch
(Batterielaufzeit)
Leistungsstufen
Energie
E1 E2
E3
E4
H1 H2 H3 H4

Version: 2010.1
3
Mode d’emploi spécifique à l’électrificateur -FR-
Informations générales :
1
Bouton de commande
(MARCHE/ARRET ; Test de tension de
batterie ; Sélection des 8 niveaux de
puissance et AUTO)
2Affichage de l'unité de valeur des
chiffres [3]
(V = Volt, kV = Kilovolt)
3Affichage tension de sortie/tension
de batterie/niveau de puissance
4Contrôle de batterie
5
Affichage LED de la tension de
clôture
(rouge = < 2kV ; jaune= < 3kV;
vert = > 3, 4, 5, 6 kV)
6* Symbole de cheval circuit pour
poulain activé
7Affichage en permanence du niveau
actuel de puissance/mode auto
8Liaison à la terre
9Connexion clôture
10 Boucles de fermeture
11 Barre de liaison à la terre/de
maintien
12
Câble de liaison à la terre
(raccordement entre la liaison à la terre
de l'appareil et la barre de liaison à la
terre !)
En mode 9 V, il convient d'utiliser des piles alcalines ! (par ex. 170 Ah ou 120 Ah)
En mode 12 V, l'appareil dispose d'un dispositif de protection contre le déchargement qui protège l'ACCU
contre tout dommage durable (l'appareil s'éteint à 11.4 V) ! Le câble adaptateur réf. 44641 est recommandé
pour effectuer la connexion.
Si les LED clignotent plus rapidement qu'une fois par seconde, éteindre l'appareil immédiatement et le
faire vérifier par un technicien spécialiste avant de le remettre en service.
Mise en service
1. Ouvrir l'appareil [10]
2. Raccorder la batterie de 9 V (respecter la polarité correcte)
3. Fermer l'appareil [10]
4. Vérifier la tension de la batterie :
Une pression brève sur le bouton de commande [1] a pour effet d'afficher pendant env. 1 seconde la valeur de
la tension actuelle de la batterie, ensuite l'affichage s'éteint à nouveau. (> 8,0 V)
5. Raccorder la clôture et la mise à la terre
6. Enclencher l'appareil en appuyant (env. 2 secondes) sur le bouton de commande [1] (l'activation est
confirmée par un son , l'affichage passe de la tension de batterie à la tension de clôture). Ensuite, lâcher le
bouton.
7. Pour régler le niveau de puissance souhaité, tourner le bouton de commande vers la gauche ou la droite.
Lorsqu'on tourne le bouton, l'écran passe de l'affichage de la tension de clôture à l'affichage du niveau actuel
de puissance.
8. Les niveaux de puissance sont affichés l'un après l'autre en tant E1, E2; E3, E4 (PlageEconomy) et en tant que
H1, H2, H3, H4 (Plage High). Les 8 niveaux de puissance permettent d'adapter l'appareil à la clôture et au
genre d'animal !
531
8
9
6
12
11
42
7
10
Sources de courant possibles :
- 9 / 12 volts
- Adaptateur 230 volts
(Art.-Nr.: 371016)
*spécifique à ce modèle

Version: 2010.1
4

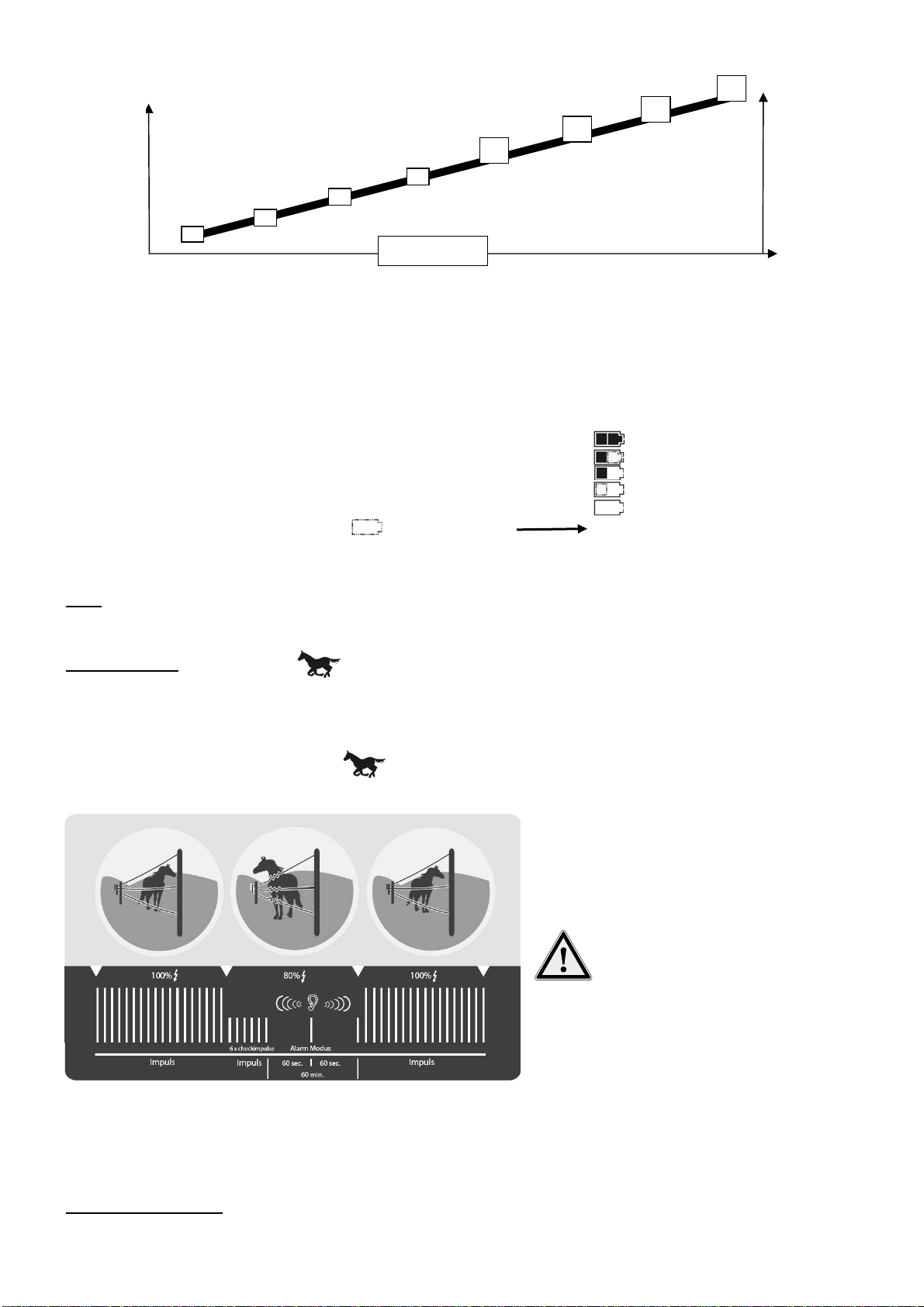

E1= puissance la plus faible = consommation de courant la plus faible
H4= puissance la plus élevée = consommation de courant la plus élevée
9. H4 est suivi du dernier niveau AUTO, au cours duquel l'appareil passe en mode automatique. Dans le mode
AUTO, l'état actuel de la clôture est constamment mesuré et le niveau optimal de puissance est
automatiquement sélectionné ! (Réglage recommandé)
10. Dès l'opération de réglage terminée, l'afficheur passe à nouveau à l'affichage de la tension de la clôture.
11. La colonne de LED se trouvant à côté de l'afficheur fournit même à longue distance un coup d'œil précis sur
l'état de la clôture.
12. Une pression brève sur le bouton de commande [1] a pour effet d'afficheren cours de fonctionnement la
tension actuelle de batterie/ ACCU.
Le symbole de batterie [4] se trouvant dans l'affichage permet de reconnaître en un coup d'œil l'état de la
batterie :
oTous les symboles sont noirs : 100%
oUn symbole est noir, un symbole clignote : 75%
oUn symbole est noir : 50%
oUn symbole clignote : 25%
oSymbole de batterie vide : capacité de batterie presque épuisée
oLe symbole de batterie clignote : Batterie vide pas de tension de clôture
(Lorsque la tension de batterie diminue, l'intervalle entre les impulsions se prolonge afin de maintenir l'énergie de
sortie.)
13. Eteindre l'appareil en appuyant (env. 2 secondes) sur le bouton de commande [1] (la désactivation est
confirmée par un son ).
Conseil :
Si l'appareil sur la clôture clignote en rouge également au niveau de puissance le plus élevé, le faire fonctionner
sans raccorder de clôture. Si dans ce cas, tout est OK, il convient de vérifier la clôture.
Circuit pour poulain : (BD400 & 600)
Lorsque le circuit pour poulain est activé, l'appareil permet à l'animal de se libérer de la clôture sans subir
de décharge électrique .
Activer ou désactiver le mode circuit pour poulain en appuyant env. 6 sec. sur le bouton de commande [1]. (Un son
permanent retentit lorsqu'on appuie sur le bouton).
Sur l'afficheur apparaît un symbole de cheval . Tant que ce symbole apparaît sur l'afficheur, cela signifie
que le circuit pour poulain est actif.
Fonctionnement du circuit pour poulain :
L'appareil n'émet qu'1 seule impulsion par
minute et une alarme permanente retentit.
Si la charge persiste encore après une heure,
l'appareil continue de fonctionner
normalement, de façon adaptée à la
modification de la clôture (par ex. couverture
de végétation).
Si le circuit pour poulain émet une alarme, la
sécurité de gardiennage n'est plus assurée en
raison de l'intervalle plus long entre les
impulsions (nécessaire pour qu'un animal se
libère de la clôture sans subir de décharge
électrique)!
Une garantie de 3 ans est en vigueur pour l’électrificateur conformément à nos conditions!
Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service, l’ entretien de la batterie
ainsi que les éventuelles sources d’erreur décrites dans la notice d’utilisation ci-jointe !
Adresses du SAV:
France : Kerbl France Sarl- ZI Soultz- 3 rue Henri Rouby-68360 Soultz – Tel : [phone] Fax : [phone]
Belgique/Suisse : Veuillez vous adresser à votre concessionnaire spécialisé.
Consommation de courant (autonomie batterie)
Niveaux de puissance
Energie
E1 E2
E3
E4
H1 H2 H3 H4

Version: 2010.1
5
Operating Instructions -EN-
General information:
1Control knob
(ON / OFF; Battery voltage test;
Selection of 8 output levels and AUTO)
2Display of the unit of measure [3]
(V = Volt, kV = Kilovolt)
3Display of output voltage / battery
voltage / output level
4Battery check
5LED – Fence voltage display
(red = < 2kV ; yellow = < 3 kV;
green = > 3,4,5,6 kV)
6* Horse symbol Foal operation
activated
7Continuous display of the current
output level / Auto mode
8Earthing connection
9Fence connection
10 Clasps
11 Earthing rod / supporting bar
12
Earthing connection cable
(Connection between earthing
connection of the device and earthing
rod!)
alkaline batteries must be used for 9V operation! (e.g. 170Ah or 120Ah)
for 12V operation the device has total discharge protection and protects the battery against permanent damage
(device switches off at 11.4V)! The adapter cable (Item No. 44641) is recommended for connection.
If the LEDs should blink faster than 1x per second, the device must be switched off immediately and
inspected by a specialty technician before re-commissioning.
Commissioning
1. Open device [10]
2. Connect 9V – battery (make sure polarity is correct)
3. Close device [10]
4. Check the battery voltage:
by pressing the control knob [1] for approx. 1 second the current battery is displayed as a value, then the
display goes out again. (> 8.0 V)
5. Connect the fence system and earthing
6. Switch on the device by pressing and holding (for approx. 2 sec) the control knob [1] (confirmed by a tone,
the display switches from battery voltage to fence voltage). Then release the knob.
7. By turning the control knob anti-clockwise or clockwise, the desired output level can be set. As long as the
knob is turned the display changes from the fence voltage display to the display of the current output level.
8. The output levels are displayed successively as E1, E2, E3, E4 (Economy range) and as H1, H2, H3, H4 (High
range). With the 8 output levels the device can be manually adjusted to the fence system and type of animal!
531
8
9
6
12
11
42
7
10
Possible current sources:
- 9 /12 Volt
- special 230 Volt
mains-adapter
(Art.-Nr.: 371016)
*appliance-specific

Version: 2010.1
6
E1= lowest output = lowest current consumption
H4 = highest output = highest current consumption
9. After H4 comes the final level, AUTO, where the device is switched to automatic operation. In the AUTO
function the current fence status is continuously measured and the optimal output level is automatically
selected! (Recommended setting)
10. After completion of the adjusting procedure, the display switches back to display of the fence voltage.
11. The LED series to the left of the display makes it possible to see the fence status from a distance.
12. By briefly pressing the control knob [1] the current battery voltage is displayed when in use.
The status of the battery can be seen at a quick glance with the battery symbol [4] on the display:
oAll black: 100%
oOne black bar, one blinking bar: 75%
oOne black bar: 50%
oOne blinking bar: 25%
oEmpty battery symbol: battery capacity nearly depleted
oBlinking battery symbol : Battery depleted No fence voltage
(As the battery voltage decreases, the pulse interval increases in order to conserve output energy.)
13. Switch off the device by pressing and holding (approx. 2 sec) the control knob [1] (confirmed by a tone).
Hint:
When connected to the fence, if the device should blink red even in the highest output level, it should be operated
without the fence system connected. If everything is OK then, the fence system must be inspected.
Foal operation: (BD400 & 600)
With the foal operation activated, the device allows the animal to be freed from the fence system without
being shocked.
The foal operation mode is activated and/or deactivated by pressing the control knob [1] for approx. six seconds.
(A continuous tone sounds while the knob is pressed).
A horse symbol appears on the display . As long as this symbol is shown on the display, foal operation is
activated.
Function of foal operation:
The device only releases 1 pulse per minute
and a continuous alarm sounds.
If the load remains in place for more than an
hour, the device continues to operate normally,
adapted to the change of the fence system
(e.g. plant cover).
If foal operation issues an alarm, the guard
security may not be guaranteed on the basis of
the longer pulse interval (necessary for the
animal to be released from the fence without
being shocked)!
This equipment carries a 3-year warranty in accordance with our Warranty Terms & Conditions!
Please see the attached Operating Instructions for safety tips, earthing, commissioning,
maintenance of battery and accumulator, warranty terms and conditions and potential sources of
fault!
SERVICE Addresses:
Please contact your specialist dealer
Current consumption (Battery running time)
Output levels
Energy
E1 E2
E3
E4
H1 H2 H3 H4

Version: 2010.1
7
Istruzioni d’uso specifiche per l’apparecchio -IT-
Informazioni generali:
1
Pulsante di comando
(ON / OFF; test tensione batteria;
selezione degli 8 gradi di potenza e
AUTO)
2Visualizzazione dell'unità di misura
[3]
(V = Volt, kV = Kilovolt)
3Visualizzazione tensione di uscita/
tensione batteria/ grado di potenza
4Stato di carica della batteria
5
Visualizzazione LED tensione
recinto
(rosso = < 2kV ; giallo = < 3kV;
verde = > 3,4,5,6 kV)
6* Simbolo del cavallo dispositivo
puledri attivato
7Visualizzazione permanente del
grado di potenza attuale / modalità
automatica
8Collegamento a terra
9Collegamento recinto
10 Fibbie di chiusura
11 Dispersore di terra / asta di
sostegno
12 Cavo di collegamento a terra
(Collegamento tra collegamento a terra
del dispositivo e dispersore di terra!)
In caso di azionamento con 9V usare batterie alcaline! (p.e. 179Ah o 120Ah)
In caso di azionamento con 12V, il dispositivo dispone di una protezione contro l'eccessivo scaricamento, che
protegge l'accumulatore da danni permanenti (il dispositivo si spegne a 11,4V)! Per il collegamento si consiglia
il cavo adattatore art. n. 44641.
Se i LED lampeggiano più di ca. 1x al secondo, spegnere subito il dispositivo e farlo ispezionare da un
esperto prima di rimetterlo in funzione.
Messa in funzione
1. Aprire il dispositivo [10]
2. Collegare la batteria da 9V (fare attenzione alla corretta polarità)
3. Richiudere il dispositivo [10]
4. Controllo della tensione della batteria:
se si preme brevemente il pulsante di comando [1] viene visualizzata per ca. 1 secondo la tensione attuale
della batteria, poi il display si rispegne. (> 8,0 V)
5. Collegare il recinto e la presa di terra
6. Accensione del dispositivo premendo il pulsante di comando [1] più a lungo (ca. 2 sec.) (viene confermato da
un suono, si passa dalla visualizzazione della tensione della batteria a quella del recinto). Poi rilasciare il
pulsante.
7. Ruotando il pulsante di comando a sinistra o a destra si può impostare il grado di potenza desiderato. Fintanto
il pulsante viene ruotato, il display passa dalla visualizzazione della tensione del recinto alla visualizzazione
del grado di potenza attuale.
8. I gradi di potenza vengono visualizzati l'uno dopo l'altro come E1, E2; E3, E4 (Economy) e come H1, H2, H3,
H4 (High). Attraverso gli 8 gradi di potenza è possibile adattare manualmente il dispositivo al recinto e al tipo di
animale!
531
8
9
6
12
11
42
7
10
Regimi di esercizio:
- 9 / 12 Volt
-230 volt tramite adattatore
di rete speciale
(Art.-Nr.: 371016)
*specifico per apparecchio

Version: 2010.1
8
E1= potenza minima = minimo consumo di corrente
H4= potenza massima = massimo consumo di corrente
9. Dopo H4 si ha come ultimo grado AUTO, con il quale il dispositivo passa alla modalità automatica. Con la
funzione AUTO viene misurato continuamente lo stato attuale del recinto e selezionato automaticamente il
grado di potenza ottimale! (impostazione consigliata)
10. Una volta terminato il processo di impostazione, il display torna a visualizzare la tensione del recinto.
11. La fila di LED a sinistra accanto al display mostra già da lontano lo stato del recinto.
12. Premendo brevemente il pulsante di comando [1] viene visualizzata nella modalità corrente la tensione
attuale della batteria/ dell'accumulatore.
Attraverso il simbolo della batteria [4] sul display è possibile vedere subito lo stato di carica della batteria:
oTutti i simboli neri: 100%
oUn simbolo nero, un simbolo lampeggia: 75%
oUn simbolo nero: 50%
oUn simbolo lampeggia: 25%
oSimbolo della batteria vuoto: capacità della batteria quasi esaurita
oIl simbolo della batteria lampeggia : batteria vuota nessuna tensione nel recinto
(Quando diminuisce la tensione della batteria aumenta l'intervallo tra gli impulsi per mantenere l'energia di uscita.)
13. Spegnimento del dispositivo premendo (ca. 2 sec.) il pulsante di comando [1]
(viene confermato da un suono ).
Consiglio:
Se il dispositivo sul recinto lampeggia di colore rosso anche con il massimo grado di potenza, azionarlo senza
collegare il recinto. Se è tutto a posto, ispezionare il recinto.
Dispositivo puledri: (BD400 & 600)
Se il dispositivo puledri è attivo, il dispositivo permette all'animale di liberarsi dal recinto senza subire
shock.
La modalità dispositivo puledri viene attivata o disattivata premendo per ca. 6 sec. il pulsante di comando [1] .
(Viene emesso un segnale acustico permanente mentre il pulsante viene tenuto premuto).
Sul display compare un simbolo con il cavallo . Fintanto sul display è presente questo simbolo, il dispositivo
puledri è attivo.
Funzionamento del dispositivo puledri:
Il dispositivo emette solo 1 impulso al minuto e
viene emesso un allarme acustico
permanente.
Se il carico resta in essere anche dopo un'ora,
il dispositivo continua a funzionare
normalmente, adattato al cambiamento del
recinto (p.e. vegetazione).
Se il dispositivo puledri emette un allarme, non
può essere garantita, a causa dell'intervallo più
lungo degli impulsi (necessario per liberare
l'animale dal recinto senza che questo subisca
shock), la sicurezza.
Questo apparecchio gode di una garanzia di 3 anni, conformemente alle nostre condizioni di garanzia
Avvertenze di sicurezza, collegamento a terra, messa in funzione, manutenzione della batteria e
dell’accumulatore, condizioni di garanzia e possibili fonti di guasto sono consultabili sulle istruzioni d’uso
accluse.
Indirizzi Assistenza:
Italia: G.T. SRL Cornalba, Viale Toscana, IT – 20070 Cornegliano Laudense, Tel: [phone]
Consumo di corrente (Durata della batteria)
Gradi di potenza
Energia
E1 E2
E3
E4
H1 H2 H3 H4

Version: 2010.1
9
Instrucciones de servicio específicas del equipo -ES-
Información general:
1
Botón de manejo
(ENCENDIDO/APAGADO; prueba de
voltaje de la pila; elección de los 8
niveles de potencia y AUTO)
2Visualización de la unidad del valor
numérico [3]
(V = voltio, kV = kilovoltio)
3Visualización tensión de
salida/voltaje de la pila/nivel de
potencia
4Control de pila
5
LED – visualización voltaje de la
cerca
(rojo = < 2 kV ; amarillo = < 3 kV;
verde = > 3,4,5,6 kV)
6* Símbolo de caballo conexión para
potros activada
7Visualización permanente del actual
nivel de potencia/modo automático
8Conexión a tierra
9Conexión a la cerca
10 Hebillas de cierre
11 Barra a tierra/sujeción
12 Cable de conexión a tierra
(¡Unión entre conexión a tierra del
aparato y barra a tierra!)
¡Para funcionamiento con 9 V deben emplearse pilas alcalinas! (p. Ej. 170 Ah o 120 Ah)
¡Para funcionamiento con 12 V, el aparato dispone de una protección de descarga total y protege la batería de
un daño permanente (el aparato se desconecta al llegar a 11,4 V)! Para la conexión se recomienda el cable
para adaptador, Art. Nº 44641.
Si los LEDs parpadean a intervalos más veloces que aprox. 1 vez por segundo, debe desconectarse
inmediatamente el aparato y someterlo a revisión técnica antes de reanudar el funcionamiento..
Puesta en servicio
1. Abrir el aparato [10]
2. Conectar la pila de 9 V (tener en cuenta la polaridad correcta)
3. Cerrar el aparato [10]
4. Comprobar el voltaje de la pila:
presionar brevemente el botón de manejo [1]; se visualiza durante aprox. 1 segundo el actual voltaje de la
pila como valor; luego, dicha visualización desaparece. (> 8,0 V)
5. Conectar la instalación de cerca y la conexión a tierra
6. Encender el aparato manteniendo presionado el botón de manejo (aprox. 2 seg.) [1] (se confirma mediante un
tono, y la visualización cambia de voltaje de la batería a voltaje de la cerca). Soltar entonces el botón.
7. Girando hacia la izquierda o hacia la derecha el botón de manejo puede ajustarse el nivel de potencia. Tan
pronto como se gira el botón, la pantalla cambia de la visualización del voltaje de la cerca a la visualización
del actual nivel de potencia.
8. Los niveles de potencia se visualizan sucesivamente como E1, E2; E3, E4 (zona Economy) y como H1, H2,
H3, H4 (zona High). ¡Mediante los 8 niveles de potencia, el aparato puede adaptarse manualmente a la
instalación de cerca y la clase de animales!
531
8
9
6
12
11
42
7
10
¡ Fuentes de corriente
posibles:
- 9 / 12 Volt
- Adaptador de
red especial de 230 Volt
(Art.-Nr.: 371016)
*Específico del equipo

Version: 2010.1
10
E1= mínima potencia = mínimo consumo de corriente
H4= máxima potencia = máximo consumo de corriente
9. Después de H4 sigue como último nivel AUTO, con lo cual el aparato se conmuta a la zona de
funcionamiento automático. ¡En la función AUTO se mide constantemente el actual estado de la cerca,
seleccionándose automáticamente el nivel de potencia óptimo para ello! (ajuste recomendado)
10. Una vez concluida la operación de ajuste, la pantalla cambia nuevamente a la visualización del voltaje de la
cerca.
11. La fila de LEDs a la izquierda, junto a la pantalla, señala ya a primera vista y a gran distancia el estado de la
cerca.
12. Presionando brevemente el botón de manejo [1] se visualiza en el modo de funcionamiento en curso el
actual voltaje de la pila/ batería.
Mediante el símbolo de pila [4] en la pantalla puede reconocerse de un vistazo el estado de la pila:
oTodas las marcas en negro: 100%
oUna marca en negro, otra parpadeando: 75%
oUna marca en negro: 50%
oUna marca parpadea: 25%
oSímbolo de pila vacío: Capacidad de la pila prácticamente agotada
oEl símbolo de pila parpadea : Pila vacía no hay voltaje en la cerca
(al disminuir el voltaje de la pila, el intervalo de impulsos se prolonga, a fin de mantener la energía de salida.)
13. Apagar el aparato manteniendo presionado el botón de manejo (aprox. 2 seg.) [1] (se confirma mediante un
tono ).
Sugerencia:
Si estando conectado a la cerca el aparato parpadea con luz roja aún en el máximo nivel de potencia, deberá
operárselo sin conectar la instalación de cerca. Si entonces funciona bien, hay que revisar la instalación de cerca.
Conexión para potros: (BD400 & 600)
Estando activada la conexión para potros, el aparato le permite al animal liberarse de la instalación de
cerca sin sufrir una descarga.
El modo de operación "conexión para potros" se activa o desactiva presionando durante aprox. 6 segundos el
botón de manejo [1]. (mientras se mantiene presionado el botón, se escucha un sonido constante).
En la pantalla aparece un símbolo de caballo . Mientras aparezca dicho símbolo en pantalla, la conexión
para potros estará activada.
Funcionamiento de la conexión para potros:
El aparato emite entonces sólo 1 impulso por
minuto, mientras suena una alarma continua.
Si la carga se mantiene aún después de una
hora, el aparato sigue trabajando
normalmente, adaptado a la modificación de
la instalación de cerca (p. Ej. vegetación).
¡Si la conexión para potros emite una alarma,
debido al mayor intervalo de impulsos
(necesario para que el animal se libere del
cerco sin sufrir una descarga) no puede
garantizarse el efecto de choque!
¡Para este equipo vale una garantía de tres años, de acuerdo a nuestras condiciones de garantía!
¡Las indicaciones de seguridad, la conexión a tierra, la puesta en funcionamiento, el mantenimiento de las
baterías y del acumulador, las condiciones de garantía y las posibles fuentes de error véanse en las
instrucciones de servicio adjuntas!
Direcciones de nuestra asistencia técnica:
AKO Tamargo , C/ Florez Estrada no 3, 33820 Grado – Asturias, Tel: [phone], Fax: [phone]
Consumo de corriente (duración de la pila)
Niveles de potencia
Energía
E1 E2
E3
E4
H1 H2 H3 H4

Version: 2010.1
11
Instruções de utilização específicas do aparelho -PT-
Informações gerais:
1
Botão principal
(LIGAR / DESLIGAR; teste da tensão da
pilha; selecção dos 8 níveis de potência
e AUTO)
2Indicação da unidade do valor
numérico [3]
(V = Volt, kV = Quilovolt)
3Indicação da tensão de saída/
tensão da pilha/ nível de potência
4Verificação do estado da pilha
5LED – indicação da tensão da cerca
(vermelho = < 2kV ; amarelo = < 3kV;
verde = > 3,4,5,6 kV)
6* Símbolo do cavalo Electrificação
desligada
7Indicação constante do nível de
potência actual / modo automático
8Ligação à terra
9Ligação à cerca
10 Fechos
11 Haste de terra / de apoio
12 Cabo de ligação à terra
(ligação entre a ligação de terra do
aparelho e a haste de terra!)
no funcionamento com 9V, têm de ser utilizadas pilhas alcalinas! (por ex. 170Ah ou 120Ah)
no funcionamento com 12V, o aparelho dispõe de uma protecção contra uma descarga total, evitando danos
irreparáveis na bateria (o aparelho desliga-se com 11,4V)! Recomenda-se o cabo adaptador art. n.º 44641
para a ligação.
Se os LED piscarem mais do que cerca de 1x por segundo, o aparelho deve ser desligado de imediato e
tem de ser verificado por um técnico antes de ser colocado novamente em funcionamento.
Colocação em funcionamento
1. Abrir o aparelho [10]
2. Ligar a pilha de 9V (ter em atenção a polaridade)
3. Fechar o aparelho [10]
4. Verificação da tensão da pilha:
premindo ligeiramente o botão principal [1] faz surgir durante aprox. 1 segundo o valor actual da tensão da
pilha; em seguida, o visor apaga-se novamente. (> 8,0 V)
5. Ligação da cerca e à terra
6. Ligação do aparelho premindo o botão principal (aprox. 2 s) [1] (é confirmada acusticamente , a indicação
comuta da tensão da cerca para a tensão da cerca). Em seguida, soltar o botão.
7. Rodando o botão principal para a esquerda ou para a direita, é possível ajustar o nível de potência pretendido.
Enquanto o botão estiver a ser rodado, o visor comuta da indicação da tensão da cerca para a indicação do
nível de potência actual.
8. Os níveis de potência são exibidos consecutivamente, isto é, E1, E2; E3, E4 (área Economy) e H1, H2, H3, H4
(zona High). Através dos 8 níveis de potência, é possível ajustar manualmente o aparelho à instalação da
cerca e à espécie do animal!
531
8
9
6
12
11
42
7
10
Fontes de corrente
possíveis:
- 9 /12 Volt
-Adaptador de rede
especial de 230 Volts
(Art.-Nr.: 371016)
*especif. p/ aparelho

Version: 2010.1
12
E1= potência mais baixa = consumo de energia mais baixo
H4 = potência mais elevada = consumo de energia mais elevado
9. Depois do H4, segue-se, como último nível, AUTO e o aparelho é comutado para o modo automático. No
funcionamento AUTO, o estado actual da cerca é constantemente medido e a selecção do nível de potência
ideal é efectuada automaticamente! (ajuste recomendado)
10. Concluído o processo de ajuste, o visor comuta novamente para a indicação da tensão da cerca.
11. A série de LED no lado esquerdo do visor assinala já a uma grande distância, de modo claro, o estado da
cerca.
12. Premindo ligeiramente o botão [1], é exibido durante o funcionamento a tensão actual da pilha/ bateria.
Através do símbolo da pilha [4] do visor, é possível verificar rapidamente o estado da pilha:
oTodos os símbolos a preto: 100%
oUm símbolo preto, um símbolo a piscar: 75%
oUm símbolo a preto: 50%
oUm símbolo a piscar: 25%
oSímbolo da pilha vazio: capacidade da pilha quase inexistente
oO símbolo da pilha pisca : pilha gasta tensão da cerca inexistente
(Com a diminuição da tensão da pilha, aumenta a distância entre os impulsos, de modo a manter-se a energia de
saída.)
13. Desconexão do aparelho premindo o botão principal (aprox. 2 s) [1] (é confirmada acusticamente).
Dica:
Se o LED vermelho do aparelho da cerca começar a piscar mesmo no nível de potência máximo, deverá ser
operado sem a instalação da cerca estar ligada. Se tudo estiver OK, a instalação da cerca deverá ser verificada.
Desconexão da electrificação: (BD400 & 600)
Com a electrificação desligada, o aparelho permite ao animal uma saída da cerca sem choque.
Premindo durante aprox. 6 s o botão principal [1], é activado ou desactivado o modo de electrificação desligada.
(Durante o accionamento do botão, ouve-se um som constante).
No visor, surge um símbolo de um cavalo . Enquanto este símbolo for exibido no visor, a electrificação
encontra-se desligada.
Funcionamento da desconexão da electrificação:
O aparelho emite então 1 impulso por minuto
e ouve-se um alarme constante.
Se a carga permanecer mesmo passada uma
hora, o aparelho continua a funcionar
normalmente, ajustado às alterações da
instalação da cerca (por ex. vegetação).
Se com a desconexão da electrificação for
emitido um alarme, não será possível garantir
a segurança da cerca devido a uma maior
distância entre os impulsos (necessária para
uma saída do animal da cerca sem choque)!
Para este aparelho é válida uma garantia de três anos, segundo as nossas condições de garantia!
As indicações de segurança, a conexão à terra, a manutenção da bateria e do acumulador, as condições
de garantia e as possíveis fontes de falhas estão descritas nas instruções de utilização anexas!
Endereços de ASSISTÊNCIA TÉCNICA:
Favor, dirigir-se ao seu representante
Consumo de energia (período de funcionamento da pilha)
Níveis de potência
Energia
E1 E2
E3
E4
H1 H2 H3 H4

Version: 2010.1
13
Specifiek voor het apparaat geldende gebruiksaanwijzing -NL-
Algemene informatie:
1Bedieningsknop
(AAN / UIT; batterijspanningstest; keuze
van de 8 capaciteitniveaus en AUTO)
2Weergave van de eenheid voor de
waarde [3]
(V = Volt, kV = kilovolt)
3Weergave uitgangsspanning/
batterijspanning/ capaciteitsniveau
4Batterijcontrole
5LED - weergave hekspanning
(rood = < 2kV ; geel = < 3kV;
groen = > 3,4,5,6 kV)
6* Paardsymbool veulenschakeling
geactiveerd
7Doorlopende weergave van het
actuele capaciteitsniveau / auto-
bedrijf
8Aardaansluiting
9Hekaansluiting
10 Klemsluiting
11 Aard- / bevestigingsstaaf
12 Aardaansluitkabel
(verbinding tussen de aardaansluiting
van het apparaat en de aardstaaf!)
Bij 9V-bedrijf moeten alkalinebatterijen worden gebruikt! (bijv. 170 Ah of 120 Ah)
Bij 12V-bedrijf beschikt het apparaat over een diepontlaadbeveiliging, die de ACCU tegen blijvende schade
beschermd (apparaat schakelt bij 11,4 V uit)! Voor het aansluiten wordt de adapterkabel art-nr. 44641
aanbevolen.
Knipperen de LED's sneller dan ca. 1 x per seconde, moet het apparaat direct worden uitgeschakeld en
moet deze vóór het weer in gebruik nemen door een vakman worden gecontroleerd.
In gebruik nemen
1. Apparaat openen [10]
2. 9V-batterij aansluiten (let op juiste aansluiting van de polen)
3. Apparaat sluiten [10]
4. Controle va de batterijspanning:
Druk kort op de bedieningsknop [1] daarna wordt ca. 1 seconde de actuele accuspanning als waarde
weergegeven, daarna gaat de display weer uit. (> 8,0 V)
5. Omheining en aarding aansluiten
6. Inschakelen door langer indrukken (ca. 2 sec) van de bedieningsknop [1] (wordt door een toon bevestigd, de
weergave schakelt om van batterij- naar hekspanning). Knop daarna loslaten.
7. Door het naar links resp. rechts draaien van de bedieningsknop kan het gewenste capaciteits- niveau worden
ingesteld. Zolang de knop wordt gedraaid, schakelt het display om van de hekspanningsweergave naar de
weergave van het actuele capaciteitsniveau.
8. De capaciteitsniveaus worden na elkaar als E1, E2; E3, E4 (Economy-bereik) en als H1, H2, H3, H4 (High-
bereik) weergegeven. Door de 8 capaciteitsniveaus kan het apparaat handmatig worden aangepast aan het
omheinings- en diertype!
531
8
9
6
12
11
42
7
10
Modi:
- 9 /12 volt
- Speciale 230 volt
netadapter
(Art.-Nr.: 371016)
*naargelang het apparaat

Version: 2010.1
14
E1= laagste capaciteit = laagste stroomverbruik
H4 = hoogste capaciteit = hoogste stroomverbruik
9. Na H4 volgt als laatste niveau AUTO, waardoor het apparaat naar het automatische bereik wordt geschakeld.
Bij de AUTO-functie wordt de hekspanning doorlopend gemeten en automatisch het bijbehorende
capaciteitsniveau gekozen! (Aanbevolen instelling)
10. Na de instelprocedure schakelt het display weer om naar de weergave van de hekspanning.
11. De rij LED's naast het display signaleert al op een grotere afstand de toestand van de omheining in één
oogopslag.
12. Door het kort indrukken van bedieningsknop [1] wordt tijdens gebruik de actuele batterij-/ ACCU-spanning
weergegeven.
Door het batterijsymbool [4] op het display kan in één oogopslag de toestand van de batterij worden herkend:
oAlle symboolsegmenten uit: 100%
oEén symboolsegment zwart, één symboolsegment knippert: 75%
oEén symboolsegmenten uit: 50%
oEén symboolsegmenten knippert: 25%
oLeeg batterijsymbool: batterijcapaciteit vrijwel geheel verbruikt
oBatterijsymbool knippert : batterij leeg geen hekspanning
(Bij dalende accuspanning wordt de periode tussen de impulsen verlengd om de uitgangsenergie te behouden).
13. Uitschakelen van het apparaat door indrukken (ca. 2sec) van de bedieningsknop [1] (wordt door een toon
bevestigd).
Tip:
Mocht het apparaat bij de omheining ook bij het hoogste capaciteitsniveau rood knipperen, moet deze zonder
aangesloten omheining worden gebruikt. Is dan alles OK, moet de omheining worden gecontroleerd.
Veulenschakeling: (BD400 & 600)
Bij geactiveerde veulenschakeling maakt het apparaat het voor het dier mogelijk zich uit de omheining te
bevrijden.
De modus veulenschakeling wordt door het ca. 6 sec. indrukken van de bedieningsknop [1] geactiveerd resp.
gedeactiveerd. (Tijdens het indrukken klinkt een permanente toon).
Op het display verschijnt het paardsymbool . Zolang dit symbool op het display verschijnt, is de
veulenschakeling actief.
Werking van de veulenschakeling:
Het apparaat geeft dan slechts 1 impuls per
minuut af en er klinkt een permanent alarm.
Blijft de belasting ook na één uur nog bestaan,
werkt het apparaat normaal verder, aangepast
aan de wijziging in de omheining (bijv.
begroeiing).
Veroorzaakt de veulenschakeling een alarm,
kan door de langere tijd tussen de impulsen
(noodzakelijk voor het schokvrij bevrijden van
het dier uit de omheining) de
bewakingszekerheid niet worden
gewaarborgd!
Voor dit apparaat geldt een garantie van 3 jaar en dit in overeenstemming met onze garantievoorwaarden.
Gelieve veiligheidsinstructies, aardaansluiting, inbedrijfstelling, onderhoud van batterij en accu,
garantievoorwaarden en mogelijke bronnen van fouten in de bijgevoegde gebruiksaanwijzing terug te
vinden!
SERVICE-adressen:
Gelieve u tot uw specialist te wenden.
Stroomverbruik (batterijverbruiksduur)
Capaciteitsniveaus
Energie
E1 E2
E3
E4
H1 H2 H3 H4

Version: 2010.1
15
Apparatspecifik bruksanvisning -SV-
Allmän information:
1Manöverknapp
(TILL / FRÅN; Batterispänningstest; Val
av de 8 effektstegen och AUTO)
2Visning av siffervärdets enhet [3]
(V = Volt, kV = Kilovolt)
3Visning utgångsspänning/
Batterispänning/ Effektsteg
4Batterikontroll
5LED–visning av staketspänning
(röd = < 2kV ; gul = < 3kV;
grön = > 3,4,5,6 kV)
6* Hästsymbol Fölkoppling aktiverad
7Varaktig visning av det aktuella
effektsteget / Auto-drift
8Jordanslutning
9Staketanslutning
10 Stängningsspännen
11 Jord- / hållstav
12 Jordanslutningskabel
(Förbindelse mellan jordanslutning på
apparaten och jordstaven!)
vid 9V-drift måste alkaline-batterier användas! (t.ex. 170Ah eller 120Ah)
vid 12V-drift har apparaten ett djupurladdningsskydd som skyddar ackumulatorn från konstant skada
(Apparaten kopplar från vid 11,4 V)! För anslutning rekommenderas adapterkabel art.-nr. 44641.
Om lysdioderna blinkar snabbare än en gång i sekunden, ska apparaten omedelbart kopplas från och
måste undersökas av fackman innan den åter tas i drift.
Idrifttagande
1. Öppna apparaten [10]
2. Anslut 9V–batteriet ( tänk på polerna )
3. Stäng apparaten [10]
4. Kontroll av batterispänningen:
En kort tryckning på manöverknappen [1] visar under ca. 1 sekund den aktuella batterispänningen som ett
värde, sen slocknar displayen åter. (> 8,0 V)
5. Anslutning av staketanläggningen och jordning
6. Tillkoppling av apparaten genom förlängd tryckning (ca. 2 sekunder) på manöverknappen [1] (Bekräftas med
en ton och visningen växlar från batteri- till staketspänning). Släpp sen knappen.
7. Genom att vrida på manöverknappen åt vänster eller höger, kan önskat effektsteg ställas in. Så länge man
vrider på knappen, växlar displayen från från att visa staketspänningen till att visa aktuellt effektsteg.
8. Effektsteg visas efter varandra som E1, E2; E3, E4 (Ekonomi-område) och som H1, H2, H3, H4 (Högt
område). Genom de 8 effektstegen kan apparaten manuellt anpassas till staketanläggningen och djurarten!
51
8
9
6
21
11
43
7
10
Möjliga elkällor :
- 9 /12 Volt
-speciell 230 Volt
nätadapter
(Art.-Nr.: 371016)
*beroende på apparat

Version: 2010.1
16
E1= lägsta effekt = lägsta strömförbrukning
H4= högsta effekt = högsta strömförbrukning
9. Efter H4 följer som sista steg AUTO, då apparaten kopplas till automatik-drift. I AUTO-funktionen mäts
ständigt det aktuella stakettillståndet och det optimala effektsteget väljs automatiskt! (Rekommenderad
inställning)
10. Efter avslutad inställning växlar displayen åter om till visning av staketspänningen.
11. LED-raden till vänster om displayen visar redan på långt håll med en blick tillståndet på staketet.
12. Genom en kort tryckning på manöverknappen [1] visas under drift den aktuella batteri-/ ackumulator-
spänningen.
Genom batterisymbolen [4] i indikeringen kan man med en blick se tillståndet för batteriet:
oAlla symboler svarta: 100%
oEn symbol svart, en symbol blinkar: 75%
oEn symbol svart: 50%
oEn symbol blinkar: 25%
oSymbol för tomt batteri: Batterikapaciteten nästan helt slut
oBatterisymbol blinkar : Batteri tomt ingen staketspänning
(Vid sjunkande batterispänning ökar impulsavståndet, för att hålla utgångsenergin.)
13. Frånkoppling av apparaten genom tryckning (ca. 2 sekunder) på manöverknappen [1](Bekräftas med en ton).
Tips:
Skulle apparatenvid staketet blinka rött också med högsta effektsteg, bör det köras utan ansluten
staketanläggning. Är allt OK då, måste staketanläggningen kontrolleras.
Fölkoppling: (BD400 & 600)
Vid aktiv fölkoppling ger apparaten djuret möjlighet till en chockfri utsläppning från staketanläggningen.
Modus fölkoppling kan, genom tryckning ca. 6 sekunder på manöverknappen,[1] aktiveras resp. avaktiveras. (En
varaktig ton hörs under tryckningen).
På displayen visas en hästsymbol . Så länge denna symbol syns på displayen är fölkopplingen aktiv.
Funktion av fölkopplingen:
Apparaten ger då bara en impuls per minut
och ett varaktigt alarm hörs.
Finns lasten kvar också efter en timme,
arbetar apparaten normalt vidare, anpassad till
förändringen i staketanläggningen (t.ex.
växtlighet).
Om fölkopplingen ger alarm (på grund av det
längre impulsintervallet som är nödvändigt för
chockfri utsläppning från inhägnaden), kan
man inte lita på rymningssäkerheten!
För apparaten ges 3 års garanti enligt bifogade garantivillkor!
Säkerhetsanvisningar, jordningen, driftstarten, batteri- och batteriskötsel, garantivillkor och tänkbara
felkällor framgår ur den bifogade bruksanvisningen!
SERVICE-adressen:
GRENE SVERIGE AB Industrivägen 11 241 38 Eslöv Tel. [phone] Fax. [phone] E-mail [email protected] www.grene.se
Effektsteg
Energi
E1 E2
E3
H
H2 SH
H1
H4

Version: 2010.1
17
Laitekohtainen käyttöohje -FI-
Yleisiä tietoja:
1Ohjausnuppi
(PÄÄLLE/POIS; pariston testaus; 8
tehotason ja AUTO-tilan valinta)
2Yksikön lukuarvon näyttö [3]
(V = voltti, kV = kilovoltti)
3Lähtöjännite / pariston jännite /
tehotaso
4Pariston valvonta
5Aidan jännitteen LED-näyttö
(punainen = < 2kV ; keltainen = < 3kV;
vihreä = > 3,4,5,6 kV)
6* Hevossymboli varsatoiminnon
ollessa aktivoituna
7Käytössä olevan tehotason näyttö /
automaattikäyttö
8Maadoitus
9Aidan liitäntä
10 Kiinnikkeet
11 Maapiikki
12 Maadoitusjohto
(Laitteen maadoituksen ja maapiikin
välinen liitäntä!)
9V-käytössä on käytettävä alkaliparistoja! (esim. 170 Ah tai 120 Ah)
12V-käytössä laitteessa on purkautumissuojaus, joka suojelee akkua pysyvältä vaurioitumiselta (laite kytkeytyy
pois päältä jännitteen ollessa 11,4V)! Liitäntään suositellaan käytettäväksi sovitinkaapelia tuotenumero 44641.
Jos LED-valot vilkkuvat nopeammin kuin noin kerran sekunnissa, laite on kytkettävä välittömästi pois
päältä ja annettavan asiantuntijan tarkistettavaksi ennen uudelleen päälle kytkemistä.
Käyttöönotto
1. Avaa laite [10]
2. Liitä 9V paristo (varmista oikea napaisuus)
3. Sulje laite [10]
4. Tarkista pariston jännite:
painettaessa lyhyesti ohjausnuppia [1] ajantasainen pariston jännitteen arvo näkyy n. 1 sekunnin ajan näytöllä,
ja lopuksi näyttö sammuu. (> 8,0 V)
5. Liitä aitaus ja maadoitus
6. Kytke laite päälle painamalla ohjausnuppia [1] pitkään (n. 2 sekuntia) (kuulet äänimerkin vahvistukseksi ja
näytön pariston jännite vaihtuu aidan jännitteeksi). Päästä tämän jälkeen nuppi vapaaksi.
7. Haluttu tehotaso voidaan valita kääntämällä ohjausnuppia vasemmalle tai oikealle. Kun nuppia käännetään,
näyttö muuttuu aidan jännitteen näytöstä senhetkisen tehotason näytöksi.
8. Tehotasot näytetään peräkkäin: E1, E2; E3, E4 (Economy-taso) ja H1, H2, H3, H4 (High-taso). Näiden 8
tehotason avulla laite voidaan sovittaa aitaukseen ja kyseiseen eläinlajiin sopivaksi!
531
8
9
6
12
11
42
7
10
Mahdolliset virtalähteet :
- 9 / 12 V
- Erikois 230 voltin
muunnin
(Art.-Nr.: 371016)
*laitekohtainen

Version: 2010.1
18
E1= alhaisin teho = alhaisin virrankulutus
H4 = korkein teho = korkein virrankulutus
9. Tason H4 jälkeen viimeisenä tasona on AUTO, jolloin laite on automaattikäytössä. AUTO-toiminnossa laite
mittaa jatkuvasti aidan ajantasaisen tilan ja valitsee siihen sopivan ihanteellisen tehotason automaattisesti!
(suositusasetus)
10. Asetusvaiheen jälkeen näyttö vaihtuu takaisin aidan jännitteen näyttöön.
11. Näytön vasemmalla puolella sijaitsevan LED-rivistön avulla näet kauemmaksikin yhdellä silmäyksellä aidan
tilan.
12. Painettaessa ohjausnuppia [1] lyhyesti näet käytön aikana ajantasaisen pariston/ akun jännitteen.
Näytön paristosymboli [4] kertoo yhdellä silmäyksellä pariston kunnon:
oKaikki symbolit mustia: 100 %
oYksi symboli musta, yksi symboli vilkkuu: 75 %
oYksi symboli musta: 50 %
oYksi symboli vilkkuu: 25 %
oTyhjä paristosymboli: paristo lähes tyhjä
oParistosymboli vilkkuu : paristo tyhjä ei aidan jännitettä
(Pariston jännitteen laskiessa impulssien väli pitenee, jotta lähtöenergia riittäisi.)
13. Kytke laite pois päältä painamalla ohjausnuppia [1] n. 2 sekunnin ajan (kuulet äänimerkin vahvistukseksi).
Vinkki:
Jos laite vilkkuu punaisella suurimmallakin tehotasolla aidassa, sitä tulisi käyttää ilman liitettyä aitausta. Jos laite
toimii tällöin virheettömästi, tarkasta aitaus.
Varsatoiminto: (BD400 & 600)
Varsatoiminnon ollessa aktivoituna laite mahdollistaa eläimen vapauttamisen aitauksesta ilman
sähköiskua.
Varsatoimintotila aktivoidaan tai poistetaan käytöstä painamalla ohjausnuppia [1] noin 6 sekunnin ajan.
(Painamisen aikana kuulet jatkuvan äänimerkin.)
Näytöllä näkyy hevossymboli . Tämän symbolin näkyessä näytöllä varsatoiminto on aktivoituna.
Varsatoiminnon toiminta:
Laite antaa vain yhden impulssin minuutissa ja
kuulet jatkuvan äänimerkin.
Jos aidan kuormitus jatkuu yli tunnin ajan, laite
jatkaa toimintaansa normaalisti aitauksen sen
hetkiseen tilan muutokseen (esim. kasvistoon)
mukautuneena.
Jos varsatoiminto antaa hälytyksen, ei
suojauksen turvallisuutta voida taata
pidennetyn impulssien välin vuoksi (joka
mahdollistaa eläimen vapauttamisen
aitauksesta ilman sähköiskua)!
Laitteella on 3 vuoden takuu liitettyjen ehtojen mukaisesti!
Oheisesta käyttöohjeesta löydät turvallisuusohjeet, tietoja maadoituksesta, käyttöönotosta,
paristo- ja akkuhuollosta, takuuehdot sekä tietoja mahdollisista vikojen aiheuttajista!
HUOLTO:
Grene OY, Puh [phone], Fax + 358 (0) 2 423 834
Virrankulutus (pariston kesto)
Tehotasot
Energia
E1 E2
E3
E4
H1 H2 H3 H4
