AL-KO AMS2 MAMMUT TANDEM User manual

1652343_b I 07 / 2014
AMS2 MAMMUT EINACHS / TANDEM
Montageanleitung Unteneinbau mechanisch

DAMS2 Mammut Einachs / Tandem
2 Montageanleitung
Inhaltsverzeichnis
D Montageanleitung........................................................................................................................................5
EN Installation instructions............................................................................................................................... 9
NL Montagehandleiding..................................................................................................................................13
FR Notice de montage................................................................................................................................... 17
ES Instrucciones de montaje......................................................................................................................... 21
IT Istruzioni di montaggio............................................................................................................................. 25
DA Monteringsvejledning................................................................................................................................ 29
SV Monteringsanvisning................................................................................................................................. 33
FI Asennusohje............................................................................................................................................. 37
© 2014
AL-KO KOBER GROUP Kötz, Germany
This documentation or excerpts therefrom may not be reproduced or dis-
closed to third parties without the express permission of the AL-KO
KOBER GROUP.

1652343_b 3
a
a
c
b
a
ba
a
285mm
b
b
b
7
8
6
5
4
3
2
1

DAMS2 Mammut Einachs / Tandem
4 Montageanleitung
min. 20mm
max. 35mm
a
b
a
1
10
19

Montage
1652343_b 5
Montage
Zu dieser Dokumentation
Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres
Arbeiten und störungsfreie Handhabung.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und soll bei Veräuße-
rung dem Käufer mit übergeben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.
HINWEIS
Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.
Sicherheitshinweise
GEFAHR!
Achtung - Lebensgefahr!
Arbeiten unter dem Fahrzeug ohne geeignete Abstütz- und Sicherheitsmaßnahmen sind lebens-
gefährlich! Verwenden Sie immer eine Hebebühne oder eine Montagegrube und sichern Sie ihren
Caravan gegen Eigenbewegungen.
Bei der Montage dürfen keine Teile vom Fahrgestell, der Achsaufhängung oder der Bremsvorrichtung
abmontiert, verändert oder beeinträchtigt werden.
Tragen Sie bei der Montage Schutzhandschuhe und Schutzbrille.
Säubern Sie vor der Montage die Rahmenteile
von Feuchtigkeit und Schmutz
und trennenden oder benetzenden Substanzen.
Installieren Sie keine Batterie im Gaskasten.

DAMS2 Mammut
6 Montageanleitung

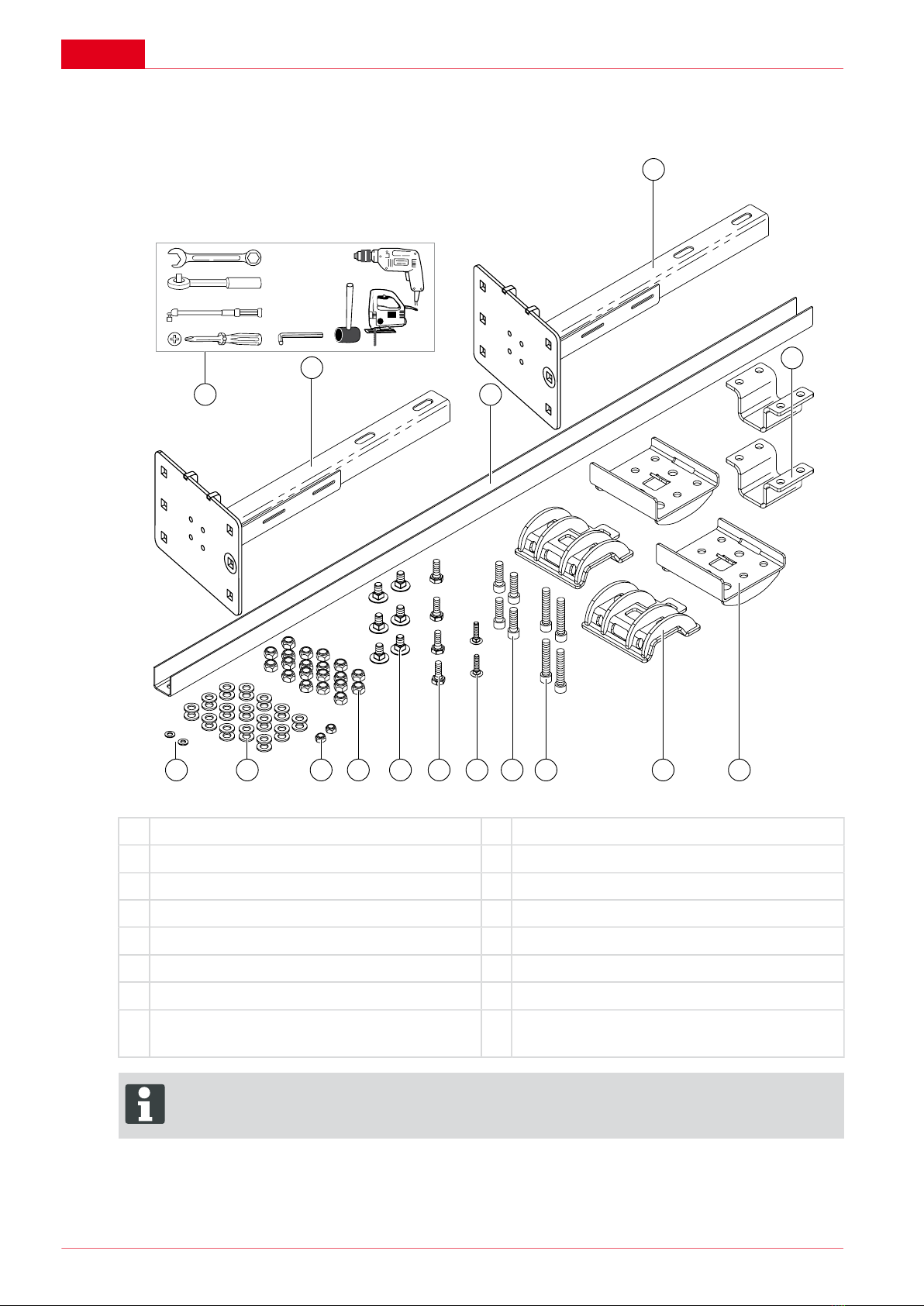

Lieferumfang
//
10 mm
13 mm
19 mm
86 Nm
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
1
1 2x Traverse außen * 9 4x Sechskant-Schraube M12x30
2 1x Verbindungsstrebe 10 6x Schlossschraube M12x25
3 2x Rohrklemme 11 18x Mutter M12, selbstsichernd
4 2x Klemmenunterteil 12 2x Mutter M8, selbstsichernd
5 2x Klemmenoberteil 13 30x Unterlegscheibe, 13 mm
6 4x Innensechskant-Schraube M12x65 14 2x Unterlegscheibe, 8,4 mm
7 4x Innensechskant-Schraube M12x40 15 Werkzeuge (nicht im Lieferumfang)
8 2x Schlossschraube M8x35 * Abbildung ist beispielhaft und kann je nach Typ
abweichen
HINWEIS
Wir empfehlen alle Montagearbeiten nur durch kompetente Fachbetriebe oder unsere AL-KO Ser-
vicestellen durchführen zu lassen.

Montage
1652343_b 7
Montage
Voraussetzung
AL-KO freigegebenes Fahrgestell.
Maß zwischen Reifeninnenseite und Rahmen: mindestens 125 mm.
Montagebereich frei von Leitungen und Lüftungsrohren.
Montage vor und nach der Achse möglich.
Arbeitsschritte
HINWEIS
Die Arbeitsschritte dieser Montage sind spiegelbildlich auf jeder Seite durchzuführen. Ausnahme:
Punkt 15 und 16.

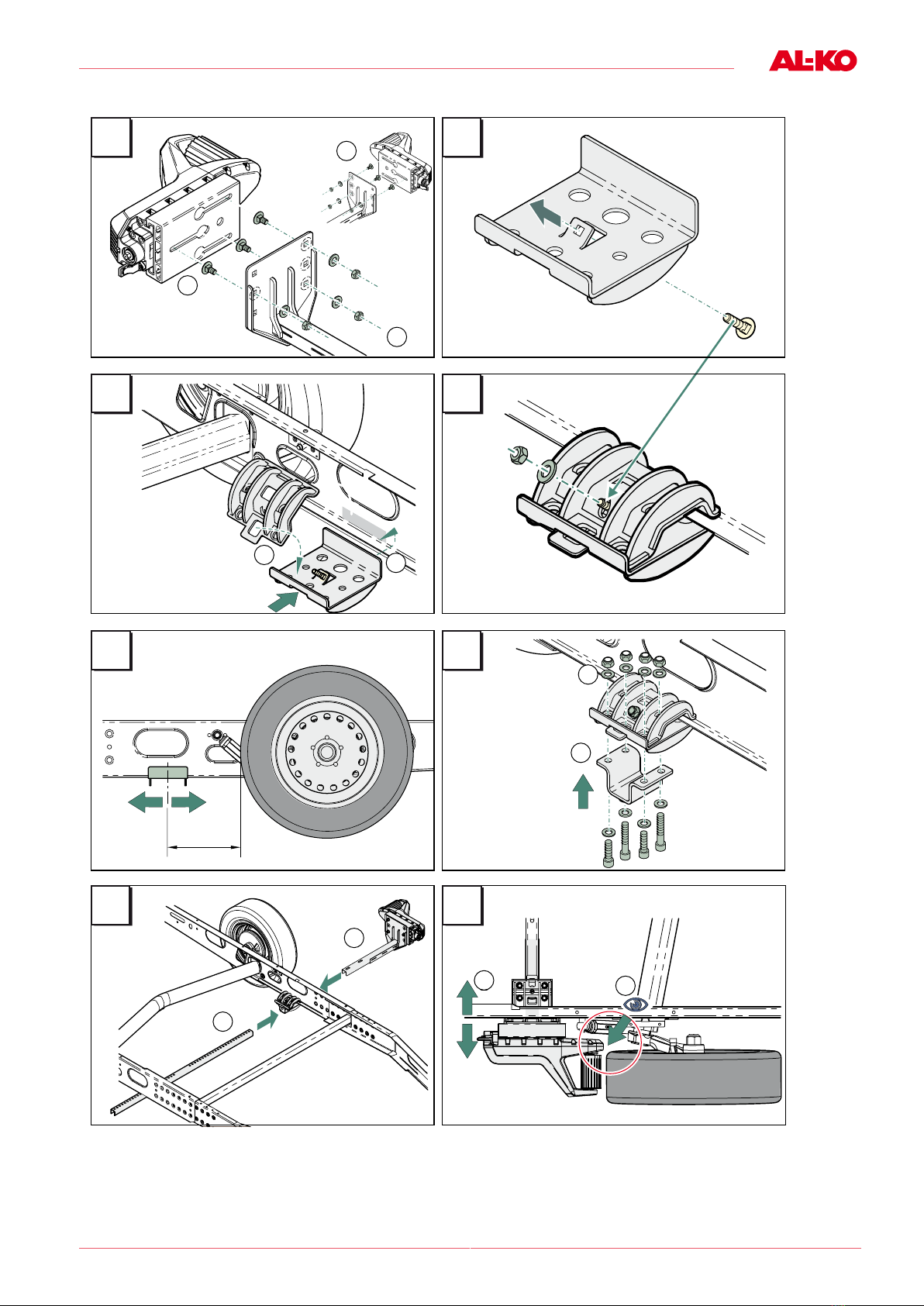

Die Abbildungen beziehen sich auf die Bildseiten am Heftanfang und sind beispielhaft.
1. Bringen Sie ihren Caravan auf eine komfortable Arbeitshöhe und sichern Sie ihn.
2. Setzten Sie die passenden Schlossschrauben in das Führungsprofil (1-a).
3. Schrauben Sie den linken Antrieb auf das Führungsprofil (1-b).
➯Anziehdrehmoment: 86 Nm
4. Führen Sie Punkt 2 und 3 spiegelbildlich für den rechten Antrieb durch (1-c).
5. Stecken Sie die Schlosschraube M8x35 von unten in die aufgestellte Lasche des Klemmenunterteils
(2).
6. Legen Sie das Klemmenunterteil an den Rahmen an (3 -a).
7. Setzen Sie die Lasche des Klemmenoberteils in die Aussparung des angelegten Unterteils (3 -b) und
klappen Sie Ober- und Unterteil zusammen.
8. Setzen Sie Scheibe und Mutter M8 auf die Schlossschraube, ziehen Sie die Mutter leicht an (4).
9. Schieben Sie die Rahmenklemme in die richtige Position und ziehen Sie die Mutter handfest an.
Reifenlauffläche - Mitte Klemme: 285 mm (5).
10.Stecken Sie die Rohrklemme mit den Innensechskantschrauben M12x65 und M12x40 von unten an
die Rahmenklemme (6-a).
11.Setzen Sie Scheiben und Muttern von oben an und ziehen Sie die Muttern leicht an (6-b).
➯Rohrklemme hängen lassen
12.Stecken Sie das Traversenteil mit dem montierten Antrieb von außen in die Rohrklemme (7-a).
13.Führen Sie die Verbindungsstrebe von innen in das eingesteckte Traversenteil (7-b).
Stecken Sie das Verbindungsstück beim Montieren des gegenüberliegenden Antriebs gleich in das
Traversenteil.
14.Fahren Sie die Traversenteile soweit an den Rahmen (8 -a), dass das Antriebsgehäuse nicht das Rad
berühren kann (8 -b).
15.Mitteln Sie die Verbindungsstrebe aus (9-a).
16.Verbinden Sie Traversenaußenteile und Verbindungsstrebe mit Schrauben M12x30.
➯Die Überdeckung mit dem Traversenanschluss soll beidseitig gleich sein!
17.Führen Sie das Kabel vom Mammutantrieb an einer geeigneten Stelle durch den Rahmen.

DAMS2 Mammut
8 Montageanleitung

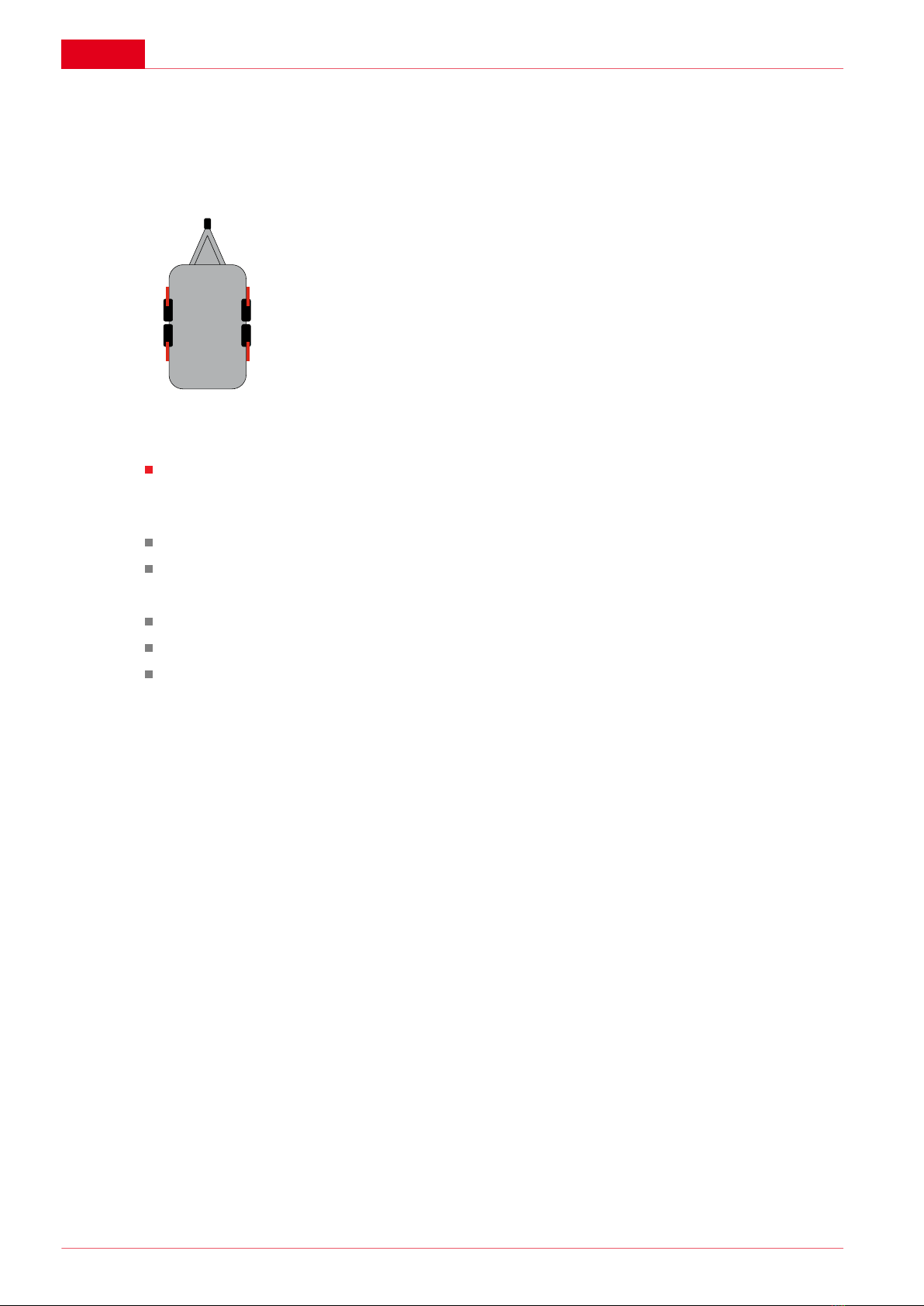

18.Diesen Schritt nur bei Tandem Einbau ausführen.
Markieren Sie die weißen Kabelstecker vom Mammutantrieb mit einem wasserfesten Stift.
1 = Antrieb vorne links 3 = Antrieb hinten links
2 = Antrieb vorne rechts 4 = Antrieb hinten rechts
3 4
12

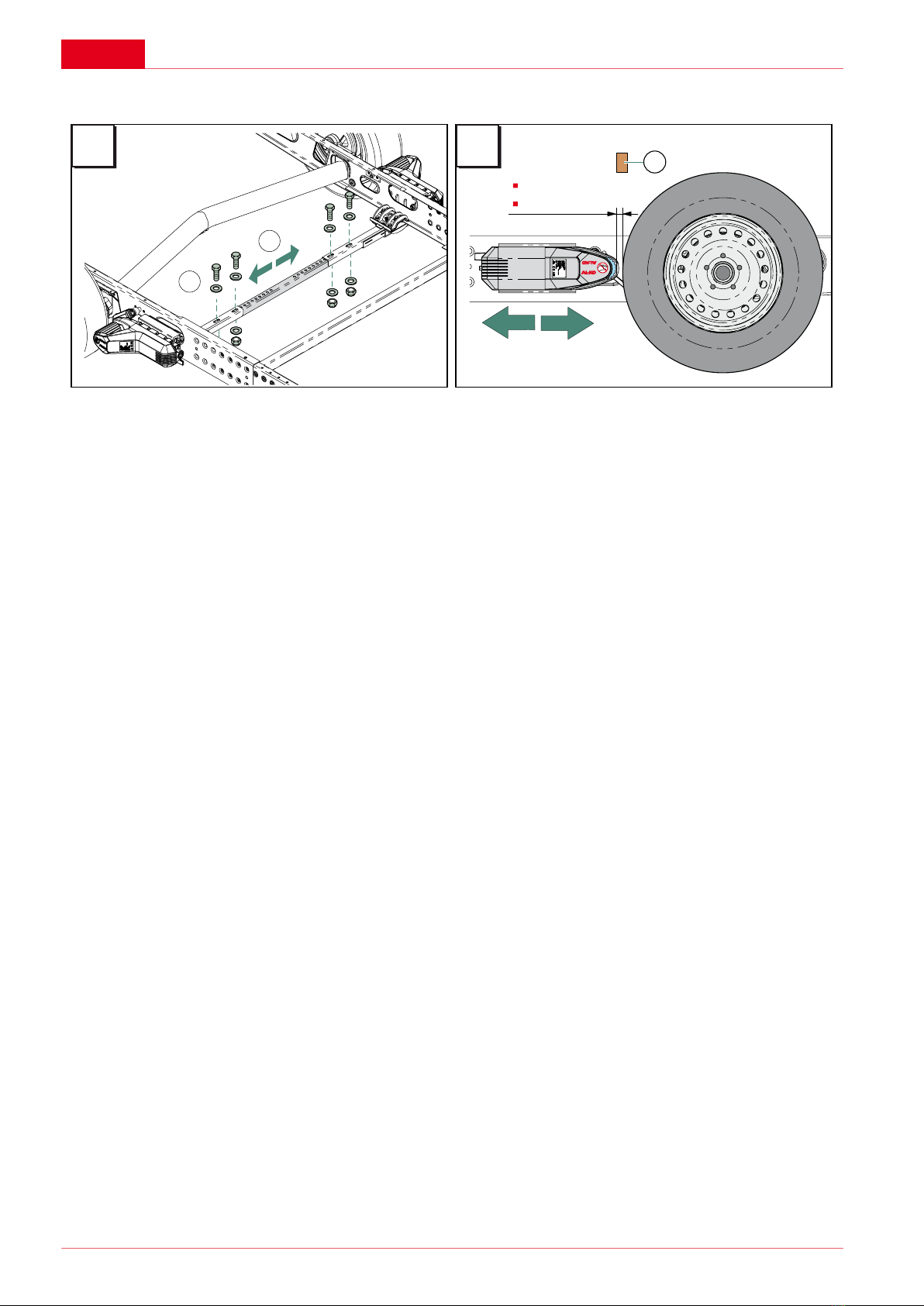

19.Platzieren Sie den Mammutantrieb im richtigen Abstand zum Rad und ziehen Sie die Muttern handfest
an (10).
Benutzen Sie zur Überprüfung den beiligenden Mindestdistanzklotz: 20x20x35 mm (10-a). Abstand
zwischen Rad und Mammutwalze: minimal: 20 mm - maximal: 35 mm.
20.Lassen Sie das Fahrzeug ab und prüfen Sie bei eingefedertem Rad die Abstände erneut.
Antriebsgehäuse - Rad: ≥ 20 mm (8-b).
Antriebswalze - Rad: ≥ 20 mm, < 35 mm (10).
21.Justieren Sie eventuell nach:
Mutter M8 leicht lösen (4).
Mit leichten Schlägen eines Gummihammers die Rahmenklemme in die richtige Position bringen.
Mutter M8 wieder anziehen.
22.Bringen Sie ihren Caravan wieder auf eine komfortable Arbeitshöhe und sichern Sie ihn.
23.Ziehen Sie anschließend alle Schrauben mit einem Drehmoment von 86 Nm an.

Installation
1652343_b 9
Installation
About this documentation
Read this documentation before starting up the machine. This is a precondition for safe working and
flawless operation.
Observe the safety warnings in this documentation and on the product.
This documentation is a permanent integral part of the product described and must be passed on to the
new owner if the product is sold.
Explanation of symbols
CAUTION!
Following these safety warnings carefully can prevent personal injury and/or material damage.
ADVICE
Special instructions for greater ease of understanding and improved handling.
Safety instructions
DANGER!
Important – Danger of fatal injury!
Working under the vehicle without suitable support and safety measures represents a risk of fatal
injury! Always use a lifting platform or an assembly pit, and secure your caravan to prevent inad-
vertent movements.
Do not remove, modify or impair any parts of the chassis, the axle suspension or the brake device during
installation.
Wear protective gloves and protective glasses during installation.
Clean the frame parts before installation
to remove moisture and dirt
as well as parting or wetting substances.
Do not install any batteries in the gas box.

en AMS2 Mammut
10 Installation instructions
Scope of delivery
//
10 mm
13 mm
19 mm
86 Nm
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
1
1 2x cross member outside * 9 4x hexagon bolt M12x30
2 1x connection strut 10 6x lock bolt M12x25
3 2x pipe clamp 11 18x nut M12, self-locking
4 2x clamp bottom part 12 2x nut M8, self-locking
5 2x clamp top part 13 30x washer, 13 mm
6 4x Allen screw M12x65 14 2x washer, 8.4 mm
7 4x Allen screw M12x40 15 Tools (not included in the scope of delivery)
8 2x lock bolt M8x35 * The illustration is an example and the actual
type may vary
ADVICE
We recommend having all installation work carried out only by competent specialist workshops or
our AL-KO Service Centres.

Installation
1652343_b 11
Assembly
Prerequisite
Chassis approved by AL-KO.
Dimension between inside of tyre and frame: at least 125 mm.
Installation area free from lines, cables and ventilation pipes.
Installation ahead of and behind the axle possible.
Working steps
ADVICE
The working steps for this installation must be carried out on each side, in mirror-image procedures.
Exception: points 15 and 16.
The illustrations refer to the picture pages at the start of the booklet, and are examples.
1. Bring your caravan to a convenient working height and secure it.
2. Insert the matching lock bolts into the guide section (1-a).
3. Screw the left drive onto the guide section (1-b).
➯Tightening torque: 86 Nm
4. Carry out points 2 and 3 for the right drive, in a mirror-image procedure (1-c).
5. Insert the lock bolt M8x35 from below into the lug of the clamp bottom part (2) that has been put on.
6. Position the clamp bottom part on the frame (3 -a).
7. Place the lug of the clamp top part into the opening in the positioned bottom part (3 -b) and fold the top
and bottom parts together.
8. Place the washer and nut M8 on the lock bolt and tighten the nut slightly (4).
9. Push the frame clamp into the correct position and tighten the nut until finger-tight.
Tyre running surface - middle clamp: 285 mm (5).
10.Connect the pipe clamp from below to the frame clamp (6-a) with the Allen screws M12x65 and
M12x40.
11.Put on the washers and nuts from above and tighten the nuts slightly (6).
➯Leave the pipe clamp hanging.
12.Insert the cross member part into the pipe clamp (7-a) with the installed drive.
13.Guide the connection strut from inside into the inserted cross member part (7-b).
Insert the connecting piece directly into the cross member part when installing the opposite drive.
14.Move the cross member parts far enough towards the frame (8 -a) so the drive housing cannot contact
the wheel (8 -b).
15.Align the connection strut centrally (9-a).
16.Connect the cross member outside parts and connection strut using bolts M12x30.
➯The overlap with the cross member connection should be equal on both sides!
17.Guide the cable from the Mammut drive through the frame at a suitable point.

en AMS2 Mammut
12 Installation instructions
18.Only perform this step for tandem installation.
Mark the white cable plugs of the Mammut drive with a waterproof pen.
1 = Drive front left 3 = Drive rear left
2 = Drive front right 4 = Drive rear right
3 4
12
19.Place the Mammut drive at the correct distance from the wheel, and tighten the nuts until finger-tight
(10).
Use the supplied minimum spacer block for checking: 20 x 20 x 35 mm (10-a). Distance between
wheel and Mammut roll: minimum: 20 mm - maximum: 35 mm.
20.Lower the vehicle and check the distances again with the wheel suspension compressed.
Drive housing - wheel: ≥ 20 mm (8-b).
Drive roll - wheel: ≥ 20 mm, < 35 mm (10).
21.Recalibrate if necessary:
Loosen nut M8 (4) slightly.
Lightly strike with a rubber hammer to move the frame terminal to the correct position.
Tighten the M8 nut again.
22.Bring your caravan back to a convenient working height and secure it.
23.Then tighten all bolts to a torque of 86 Nm.

Montage
1652343_b 13
Montage
Over deze documentatie
Lees deze documentatie vóór ingebruikname door. Dit is een voorwaarde voor veilig werken en sto-
ringsvrij gebruik.
Neem de veiligheidsvoorschriften en waarschuwingen in deze documentatie en op het product in acht.
Deze documentatie is permanent onderdeel van het beschreven product en dient bij verkoop aan de
koper te worden overgedragen.
Legenda
LET OP!
Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/of materiële
schade voorkomen.
ADVICE
Speciale aanwijzingen voor een beter begrip en gebruik.
Veiligheidsvoorschriften
GEVAAR!
Let op - levensgevaar!
Werkzaamheden onder het voertuig zonder passende stut- en veiligheidsmaatregelen zijn levens-
gevaarlijk! Gebruik altijd een hefbrug of een werkkuil en maak de caravan vast om bewegingen
te voorkomen.
Bij de montage mogen er geen onderdelen van het chassis, de asophanging of de reminrichting worden
gedemonteerd, gewijzigd of beschadigd.
Draag beschermende handschoenen en een veiligheidsbril tijdens de montage.
Maak voorafgaand aan de montage de framedelen vrij van
vocht en vuil
en coatings- of bevochtigingsmiddelen.
Installeer geen accu in de gaskast.

nl AMS2 Mammut
14 Montagehandleiding
Inhoud van de levering
//
10 mm
13 mm
19 mm
86 Nm
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
1
1 2 x dwarsbalk buiten* 9 4 x zeskantbout M12x30
2 1 x verbindingsstang 10 6 x slotschroef M12x25
3 2 x buisklem 11 18 x moer M12, zelfborgend
4 2 x klemonderstuk 12 2 x moer M8, zelfborgend
5 2 x klembovenstuk 13 30 x onderlegring, 13 mm
6 4 x inbusschroef M12x65 14 2 x onderlegring, 8,4 mm
7 4 x inbusschroef M12x40 15 Gereedschap (niet meegeleverd)
8 2 x slotschroef M8x35 * De afbeelding dient als voorbeeld en kan per
type afwijken
ADVICE
Wij adviseren alle montagewerkzaamheden uitsluitend door competente vakbedrijven of door onze
AL-KOservicestations te laten uitvoeren.

Montage
1652343_b 15
Montage
Voorwaarden
Door AL-KO vrijgegeven chassis.
Afstand tussen de binnenzijde van de band en het frame: minimaal 125 mm.
Montagegedeelte vrij van kabels en ventilatiebuizen.
Montage voor en na de as mogelijk.
Montagestappen
ADVICE
De montagestappen bij deze montage moeten aan beide kanten in spiegelbeeld worden uitgevo-
erd. Uitzondering: punt 15 en 16.
De afbeeldingen hebben betrekking op de geïllustreerde pagina's aan het begin van het handboek
en dienen als voorbeeld.
1. Zet uw caravan op een prettige werkhoogte en zet deze goed vast.
2. Plaats de juiste slotschroeven in het geleideprofiel (1-a).
3. Schroef de linker aandrijving op het geleideprofiel (1-b).
➯Aanhaalmoment: 86 Nm
4. Voer punt 2 en 3 in spiegelbeeld bij de rechter aandrijving uit (1-c).
5. Steek de slotschroef M8x35 van onderen in de opgeklapte lus van het klemonderstuk (2).
6. Plaat het klemonderstuk tegen het frame aan (3 -a).
7. Plaats de lus van het klembovenstuk in de uitsparing van het ertegen liggende onderstuk (3 -b) en
klap het boven- en onderstuk samen.
8. Plaats de ring en de moer M8 op de slotschroef en draai de moer licht aan (4).
9. Schuif de frameklem in de juiste positie en draai de moer handvast aan.
Loopvlak van band - midden van klem: 285 mm (5).
10.Plaats de buisklem met de inbusbouten M12x65 en M12x40 van onderen in de frameklem (6-a).
11.Breng de ringen en moeren van bovenaf aan en draai de moeren licht aan (6-b).
➯Laat de buisklem hangen
12.Steek het dwarsstuk met de gemonteerde aandrijving van buitenaf in de buisklem (7-a).
13.Leid de verbindingsstang van binnenuit naar het aangebrachte dwarsstuk (7-b).
Steek het verbindingsstuk bij het monteren van de tegenoverliggende aandrijving meteen in het
dwarsstuk.
14.Schuif de dwarsstukken zo langs het frame (8 -a) dat de behuizing van de aandrijving het wiel niet kan
raken (8 -b).
15.Centreer de verbindingsstang (9-a).
16.Verbind de buitenste delen van het dwarsstuk en de verbindingsstang met de schroeven M12x30.
➯De overlap met de dwarsbalkverbinding moet aan beide kanten gelijk zijn!
17.Leid de kabel van de Mammut-aandrijving op een geschikte plaats door het frame.

nl AMS2 Mammut
16 Montagehandleiding
18.Voer deze montagestap uitsluitend bij een tandem-asser uit.
Markeer de witte kabelstekker van de Mammut-aandrijving met een watervaste stift.
1 = aandrijving linksvoor 3 = aandrijving linksachter
2 = aandrijving rechtsvoor 4 = aandrijving rechtsachter
3 4
12
19.Plaats de Mammut-aandrijving op de juiste afstand tot het wiel en draai de moeren handvast aan (10).
Gebruik ter controle het meegeleverde minimale-afstandblok: 20 x 20 x 35 mm (10 -a). Afstand
tussen wiel en Mammut-rol: minimaal: 20 mm - maximaal: 35 mm.
20.Laat het voertuig zakken en controleer bij een ingeveerd wiel de afstanden opnieuw.
Aandrijfbehuizing - wiel: ≥ 20 mm (8-b).
Aandrijfrol - wiel: ≥ 20 mm, < 35 mm (10).
21.Stel deze eventueel bij:
moer M8 licht losdraaien (4).
Breng de frameklem met lichte slagen van een rubberhamer in de juiste positie.
Draai moer M8 weer aan.
22.Breng de caravan weer op een prettige werkhoogte en zet de caravan vast.
23.Draai daarna alle schroeven met een aantrekkoppel van 86 Nm aan.

Montage
1652343_b 17
Montage
À propos de cette documentation
Veuillez lire cette documentation avant la mise en service. Ceci est indispensable pour pouvoir effectuer
un travail fiable et une manipulation sans difficulté.
Veuillez respecter les remarques relatives à la sécurité et les avertissements figurant dans cette docu-
mentation et sur le produit.
Cette documentation est partie intégrante du produit décrit et devra être remise au client lors de la vente.
Explication des symboles
ATTENTION!
Le respect de ces avertissements permet d’éviter des dommages corporels et / ou matériels.
ADVICE
Remarques spéciales pour une meilleure compréhension et manipulation.
Consignes de sécurité
DANGER!
Attention - danger de mort !
Tout travail sous le véhicule sans la prise de mesures de support et de sécurité adaptées présente
un danger de mort ! Utilisez systématiquement une plateforme de levage ou une fosse de montage
et bloquez votre caravane contre tout déplacement propre.
Lors du montage, aucune pièce du châssis, de la suspension de l'essieu ou du dispositif de freinage ne
doit être démontée, modifiée ou altérée de quelque manière que ce soit.
Pour le montage, porter des gants et des lunettes de protection.
Avant le montage, nettoyez les pièces du cadre
de toute humidité ou encrassement
et de toutes substances entraînant une mauvaise adhérence ou mouillées.
N'installez pas de batterie dans le coffre à gaz.

fr AMS2 Mammut
18 Notice de montage
Contenu de la livraison
//
10 mm
13 mm
19 mm
86 Nm
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
1
1 2x traverses extérieures * 9 4x vis hexagonales M12x30
2 1x barre de connexion 10 6x boulons M12x25
3 2x attaches pour tuyau 11 18x écrous M12, autobloquants
4 2x bornes inférieures 12 2x écrous M8, autobloquants
5 2x bornes supérieures 13 30x rondelles, 13 mm
6 4x vis à six pans creux M12x65 14 2x rondelles, 8,4 mm
7 4x vis à six pans creux M12x40 15 Outils (non fournis)
8 2x boulons M8x35 * L'illustration est fournie à titre d'exemple uni-
quement et peut, selon le modèle, différer du
produit réel.
ADVICE
Nous conseillons de ne faire effectuer tous les travaux de montage que par des entreprises spé-
cialisées compétentes ou par nos points de service après-vente AL-KO.

Montage
1652343_b 19
Montage
Conditions requises
Châssis approuvé AL-KO.
Distance entre le flanc intérieur du pneu et le cadre : au moins 125 mm.
Zone de montage exempte de conduites et tuyaux d'aération.
Montage possible devant et derrière l'essieu.
Opérations
ADVICE
Les opérations de montage doivent être exécutées symétriquement de chaque côté. Exception :
points 15 et 16.
Les illustrations se rapportent aux pages du début du livret et sont fournies à titre d'exemple uni-
quement.
1. Placez votre caravane à une hauteur de travail confortable et bloquez-la en position.
2. Insérez les boulons correspondants dans le profilé de guidage (1-a).
3. Vissez l'entraînement gauche sur le profilé de guidage (1-b).
➯Couple de serrage : 86 Nm
4. Exécutez les points 2 et 3 symétriquement pour l'entraînement droit (1-c).
5. Enfichez le boulon M8x35 par le bas dans la languette de montage de la borne inférieure (2).
6. Posez la borne inférieure sur le cadre (3 -a).
7. Insérez la languette de la borne supérieure dans la fente de la borne inférieure (3 -b) et assemblez les
bornes inférieure et supérieure.
8. Placez la rondelle et l'écrou M8 sur le boulon,serrez légèrement l'écrou (4).
9. Glissez le serre-cadre en position et serrez l'écrou à la main.
Bande de roulement - Centre de la borne : 285 mm (5).
10.Enfichez par le bas l'attache pour tuyau avec les vis à six pans creux M12x65 et M12x40 sur le serre-
cadre (6-a).
11.Installez les rondelles et écrous par le haut et serrez légèrement les écrous (6).
➯Laisser l'attache pour tuyau pendre
12.Enfichez, de l'extérieur, la section de traverse portant l'entraînement monté dans l'attache pour tuyau
(7-a).
13.Guidez la barre de connexion de l'intérieur dans la section de traverse enfichée (7-b).
Lors du montage de l'entraînement opposé, enfichez également sans attendre la pièce de connexion
dans la section de traverse.
14.Déplacez les sections de traverse sur le cadre (8 -a), de sorte que le carter d'entraînement n'entre pas
en contact avec la roue (8 -b).
15.Centrez la barre de connexion (9-a).
16.Fixez les sections extérieures de traverse et la barre de connexion avec des vis M12x30.
➯Le chevauchement avec le raccord de traverse doit être identique des deux côtés !
17.Faites passer le câble de l'entraînement Mammut à travers le cadre, à un endroit adapté.

fr AMS2 Mammut
20 Notice de montage
18.Uniquement exécuter cette opération pour le montage sur une caravane Tandem.
Marquez les connecteurs de câble blancs de l'entraînement Mammut au marqueur indélébile.
1 = Entraînement avant gauche 3 = Entraînement arrière gauche
2 = Entraînement avant droit 4 = Entraînement arrière droit
3 4
12
19.Placez l'entraînement Mammut à une distance adaptée de la roue et serrez les écrous à la main (10).
Contrôlez l'écartement à l'aide du bloc d'écartement minimum fourni : 20x20x35 mm (10-a). Distance
entre la roue et le cylindre Mammut : min. : 20 mm - max. : 35 mm.
20.Abaissez le véhicule et contrôlez à nouveau les écartements une fois la roue reposant sur sa suspen-
sion à ressort.
Carter d'entraînement - roue : ≥ 20 mm (8-b).
Cylindre d'entraînement - roue : ≥ 20 mm, < 35 mm (10).
21.Au besoin, ajustez :
Desserrer légèrement l'écrou M8 (4).
Tapoter légèrement sur le serre-cadre avec un maillet pour le pousser dans la position voulue.
Resserrer l'écrou M8.
22.Replacez votre caravane à une hauteur de travail confortable et bloquez-la en position.
23.Serrez ensuite toutes les vis à un couple de 86 Nm.
