DOriginal-Betriebsanleitung
6 Snow Line 55 E
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
............................................................................5
Zu diesem Handbuch.........................................6
Produktbeschreibung..........................................6
Technische Daten.............................................. 7
Sicherheitshinweise............................................7
Montage..............................................................8
Inbetriebnahme...................................................9
Bedienung........................................................ 10
Wartung und Pflege......................................... 11
Lagerung.......................................................... 12
Reparatur..........................................................12
Entsorgung....................................................... 12
Hilfe bei Störungen.......................................... 12
Garantie............................................................13
EG-Konformitätserklärung................................13
ZU DIESEM HANDBUCH
Lesen Sie diese Dokumentation vor der Inbe-
triebnahme durch. Dies ist Voraussetzung für
sicheres Arbeiten und störungsfreie Handha-
bung.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Diese Dokumentation ist permanenter Be-
standteil des beschriebenen Produkts und
soll bei Veräußerung dem Käufer mit überge-
ben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise
kann Personen- und / oder Sachschäden
vermeiden.
HINWEIS
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
PRODUKTBESCHREIBUNG
In dieser Dokumentation wird die AL-KO Schnee-
fräse Snowline 55 E beschrieben. Diese Schnee-
fräse wird mit einem Benzinmotor angetrieben.
ACHTUNG!
Materialschaden!
Vor der Inbetriebnahme müssen Motoröl
(0,6 l) einfüllen und die Schneefräse auf-
tanken!

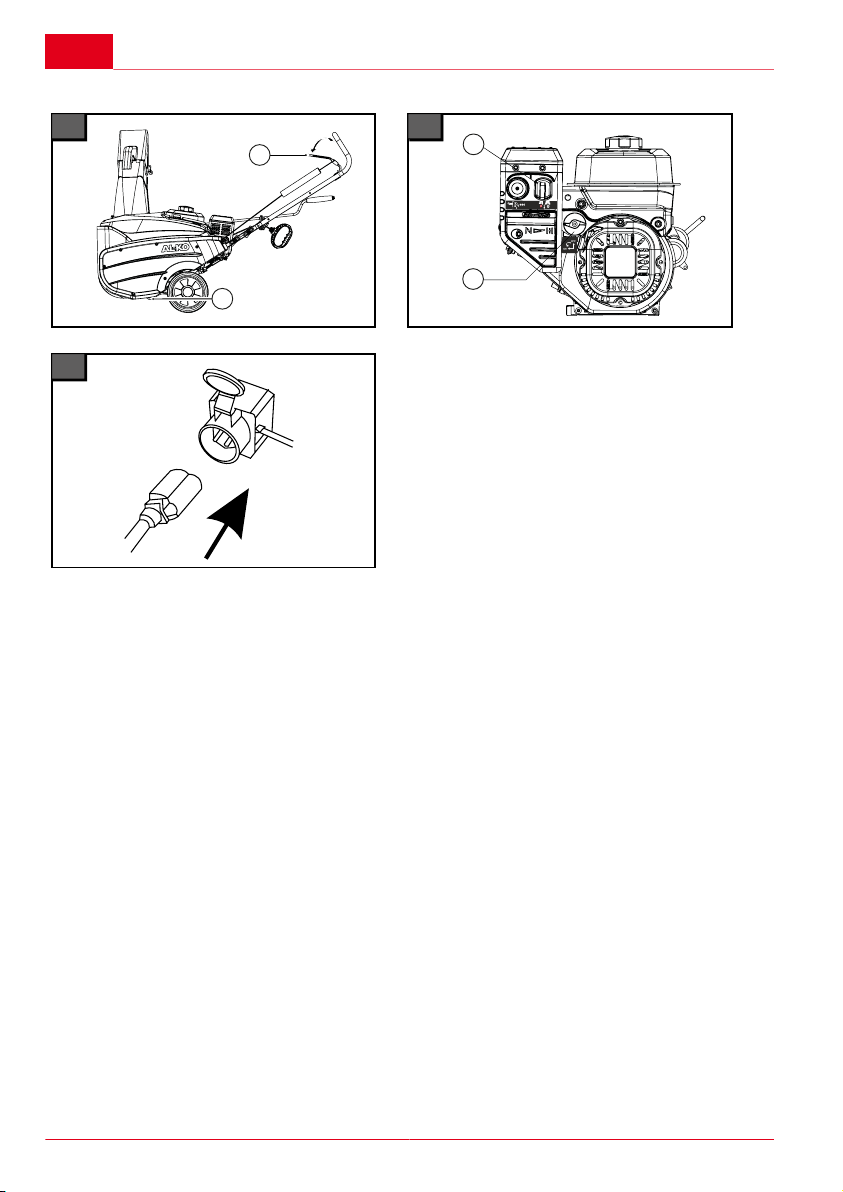

Produktübersicht
siehe Abb. 1
1 Handgriff
2 Sicherheitsbügel
3 Schutz für Stellglieder Bowdenzug
4 Bowdenzug
5 Motor
6 Arretierung Auswurfhöhe
7 Auswurfschacht
8 Förderschnecke
9 Aufnahme Handkurbel
10 230 V Anschluss Elektrostarter
11 Starterknopf
12 Arretierung Holm
13 Halter Seilzugstarter
14 Seilzugstarter
15 Führung Handkurbel
16 Handkurbel zur Auswurfverstellung
Symbole am Gerät
Achtung! Besondere Vorsicht bei der
Handhabung.
Vor Inbetriebnahme Betriebsanleitung
lesen!
Vom Auswurfbereich fernhalten. Gefahr
durch Schneeauswurf.
Nicht in Schneeauswurf fassen!
Nicht in die Förderschnecke fassen
oder treten!

Produktbeschreibung
469368_a 7
Motor vor allen Arbeiten am Gerät aus-
schalten.
Dritte aus dem Gefahrenbereich fern-
halten.
Gehörschutz tragen!
Augenschutz tragen!
Nicht in rotierende Teile fassen, Ein-
zugsgefahr.
Vor Wartungs- und Reparaturarbeiten
Zündkerzenstecker ziehen.
Bestimmungsgemäße Verwendung
Dieses Gerät ist aussschließlich zum Beseitigen
von Schnee auf befestigten Wegen und Flächen
im privaten Bereich geeignet.
Möglicher Fehlgebrauch
Das Gerät ist nicht zur Verwendung in öffent-
lichen Anlagen, Parks, Sportstätten sowie in
der Land und Forstwirtschaft geeignet.
Das Gerät darf nicht im gewerblichen Einsatz
betrieben werden.
Bestimmungswidrige Verwendung des Gerä-
tes oder eigenmächtige Änderungen am Gerät
schließen eine Haftung des Herstellers aus.
Sicherheits- und Schutzeinrichtungen
ACHTUNG!
Verletzungsgefahr!
Sicherheits- und Schutzeinrichtungen
dürfen nicht außer Kraft gesetzt werden.
Sicherheitsbügel
Wenn der Bediener den Sicherheitsbügel (1-2)
loslässt, schaltet der Schneckenantrieb ab und
das Gerät bleibt stehen.
Im Gefahrenmoment Sicherheitsbügel los-
lassen!
Verstellbarer Schneeauswurf
Stellen Sie den Schneeauswurf so ein, dass der
ausgeworfene Schnee keine Personen oder Tiere
gefährden und / oder Sachschäden verursachen
kann.
Achten Sie an Straßen darauf, nicht den Straßen-
verkehr zu beeinträchtigen oder Verkehrsteilneh-
mer zu gefährden.
TECHNISCHE DATEN
Leistung 4,4 kW
E-Start 220 V - 240 V / 50 Hz
Räumbreite 55 cm
Räumhöhe max. 32 cm
Motor G210F(D)S (212 cm³)
Auswurf 180°, über Kurbel
Schalldruckpegel L PA= 87db(A)
K= 3 db(A)
Schallleistungspegel
gemessen: 100 db(A)
Schallleistungspegel
garantiert: 102 db(A)
Vibrationswert a hv = 4,1 m/s²
K= 1,5 m/s²
Gewicht 45 kg
SICHERHEITSHINWEISE
ACHTUNG!
Beachten Sie die Sicherheits- und Warn-
hinweise in dieser Dokumentation und
auf dem Produkt.
ACHTUNG!
Gerät nur in technisch einwandfreiem
Zustand benutzen!
VORSICHT!
Brandgefahr!
Betankte Maschine nicht in Gebäuden
aufbewahren, in denen Benzindämpfe
mit offenem Feuer oder Funken in Be-
rührung kommen können!
Bereich um Motor, Auspuff, Kraftstoff-
tank frei von Benzin, Öl halten.
Vor dem Gebrauch mit dem sichere Umgang
vertraut machen, insbesondere dem Stoppen
des Geräts.
Gerät nur vollständig montiert und mit funk-
tionierenden Schutzeinrichtungen betreiben.

DMontage
8 Snow Line 55 E
Sicherheits- und Schutzeinrichtungen nicht
außer Kraft setzen.
Gerät vor jedem Gebrauch auf Beschädigun-
gen prüfen, vor jedem Gebrauch beschädigte
Teile ersetzen lassen.
Dritte, insbesondere Kinder und Haustiere
aus dem Gefahrenbereich fernhalten.
Der Maschinenführer oder der Benutzer ist
für Unfälle mit anderen Personen und deren
Eigentum verantwortlich.
Kinder oder andere Personen, die die Be-
triebsanleitung nicht kennen, dürfen das Ge-
rät nicht benutzen.
Örtliche Bestimmungen zum Mindestalter der
Bedienungsperson beachten.
Gerät nicht unter Einfluss von Alkohol, Dro-
gen oder Medikamente bedienen.
Zweckmäßige Arbeitskleidung tragen.
Winterbekleidung
Festes und rutschsicheres Schuhwerk
Augenschutz (Schutzbrille oder Schutz-
schild)
Gehörschutz
Nur bei ausreichendem Tageslicht oder
künstlicher Beleuchtung arbeiten. Geschwin-
digkeit anpassen. Gehen, niemals laufen.
Körper, Gliedmaßen und Kleidung von der
Förderschnecke und Wurfrad fernhalten.
Örtliche Bestimmungen für die Betriebszeit
beachten.
Betriebsbereites Gerät nicht unbeaufsichtigt
lassen.
Auf glatten Untergrund achten.
➯Achtung Rutschgefahr! Geschwindigkeit
anpassen.
In folgenden Fällen Motor abstellen, Still-
stand des Gerätes abwarten und Zündker-
zenstecker abziehen:
Beim Verlassen des Gerätes
Bei Reinigungs- und Wartungsarbeiten
Vor allen Einstellarbeiten
Nach dem Auftreten von Störungen
Vor dem Lösen von Blockierungen
Vor dem Beseitigen von Verstopfungen
Nach dem Kontakt mit Fremdkörpern
Wenn Störungen und ungewöhnliche Vi-
brationen am Gerät auftreten
Niemals auf Dächern räumen.
Gerät nicht an steilen Hängen verwenden,
Rutsch. und Kippgefahr! An schrägen Flä-
chen erhöhte Vorsicht beim Wenden.
Gerät niemals mit laufendem Motor heben
oder tragen.
Fremdkörper im Arbeitsbereich entfernen.
Höhe der Räumplatte mit den Gleitkufen ent-
sprechend dem Untergrund einstellen. Kei-
nen Kies oder andere Fremdkörper aufneh-
men.
Beim Einfüllen von Benzin oder Motoröl nicht
essen, trinken oder rauchen.
Benzindämpfe nicht einatmen.
Der ausgeworfene Schnee darf keine Per-
sonen und Tiere gefährden, oder Gebäude,
Fahrzeuge oder Sonstiges beschädigen.
Straßenverkehr nicht beeinträchtigen und
Verkehrsteilnehmer nicht gefährden.
Nicht in den Schneeauswurf fassen, während
das Gerät läuft.
Nicht in die Nähe von Förderschnecke und
Wurfrad fassen oder treten, während das Ge-
rät läuft.
MONTAGE
ACHTUNG!
Das Gerät darf erst nach vollständiger
Montage betrieben werden.
Erste Schritte
1. Nehmen Sie alle Teile aus der Verpackung.
2. Überprüfen Sie alle Teile auf Transportschä-
den.
➯Wenn Sie einen Schaden erkennen oder
Teile fehlen, melden Sie das unverzüg-
lich dem Händler, bei dem Sie das Gerät
gekauft haben.
Führungsholm montieren
siehe Abb. (2a /2b)
1. Oberholm (2-4) von außen auf den Unterholm
(2-2) legen.
2. Schrauben (2-1, 2-3) von innen nach außen
durch die Führungslöcher stecken
3. Auf jeder Seite mit der Arretierungsmutter
(2-6) fest anziehen.
4. Seilzugführung (2-8) am Führungsholm (2-4)
befestigen und Seilzug (2-7) einhängen.
➯Der Führungsholm ist montiert.

Montage
469368_a 9
Handkurbel montieren
Mit der Handkurbel wird die Auswurfrichtung ver-
stellt.
siehe Abb. (3a / 3b)
1. Führung (3-1) für die Handkurbel am Unter-
holm (3-2) montieren.
2. Handkurbel (3-3) durch die Führung (3-1) am
Mittelteil schieben.
3. Handkurbel (3-3) auf die Aufnahme (3-4) am
Schneeauswurf stecken und mit Sicherungs-
splint (3-5) sichern.
4. Die Enden des Sicherungssplints (3-5) mit ei-
ner Zange umbiegen.
➯Die Handkurbel ist montiert.
Schneeauswurf montieren
siehe Abb. 4
1. Gleitfläche des Schneeauswurfs (4-1) an der
Schneefräse mit Sprühöl leicht einölen.
2. Auswurf (4-2) aufsetzen.
3. Auswurfschacht (4-2) mit Sechskantschrau-
ben auf dem Schneeauswurf (4-1) montieren.
Bowdenzug einhängen
siehe Abb. 5
HINWEIS
Bowdenzug so einstellen, dass nach
Loslassen des Sicherheitsbügel der Mo-
tor nach 5 sec. stoppt!
1. Unteren Teil des Bowdenzug (5-1) in den
Stellgliedern (5-2) des oberen Bowdenzugs
einhängen.
2. Schutz des Bowdenzug über die Stellglieder
(5-2) ziehen.
INBETRIEBNAHME
Sicherheitshinweise
VORSICHT!
Vergiftungsgefahr!
Motor nie in geschlossenen Räumen lau-
fen lassen.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Fremdkörper im Arbeitsbereich entfernen.
Dritte aus dem Gefahrenbereich fernhalten.
Nur bei ausreichendem Tageslicht oder
künstlicher Beleuchtung arbeiten.
Benzin und Öl nur in die dafür vorgesehene
Behältern aufbewahren.
Vor dem Unterstellen des Gerätes in ge-
schlossenen Räumen, das Geräte auskühlen
lassen.
Vor dem Unterstellen des Gerätes Benzin-
tank in die dafür vorhergesehene Behälter
entleeren.
Benzin und Öl nur bei ausgeschaltetem, kal-
tem Motor im Freien einfüllen oder entleeren.
Tank nicht überfüllen (Benzin dehnt sich
aus).
Beim Tanken nicht rauchen.
Den Tankverschluss bei laufendem oder hei-
ßen Motor nicht öffnen.
Beschädigten Tank oder Tankverschluss
austauschen.
Tankdeckel immer fest schließen.
Wenn Benzin oder Motoröl ausgelaufen ist:
Motor nicht starten
Zündversuche vermeiden
Ausgelaufenes Benzin mit Bindemittel
oder Lappen aufsaugen und sachgemäß
entsorgen.
Gerät reinigen.
HINWEIS
Altöl nicht:
in den Abfall geben
in die Kanalisation oder Abfluss
schütten
auf die Erde schütten
Wir empfehlen, Altöl in einem geschlossenen Be-
hälter an geeigneten Rücknahmestellen oder ei-
ner Kundendienststelle abzugeben.
Betriebsstoffe einfüllen
WARNUNG!
Brandgefahr! Benzin ist hochgradig
entflammbar!
HINWEIS
Immer die mitgelieferte Bedienungsan-
leitung des Motorenherstellers beach-
ten.
ACHTUNG!
Materialschaden!
Vor der Inbetriebnahme müssen Motoröl
(0,6 l) einfüllen und die Schneefräse auf-
tanken!

DInbetriebnahme
10 Snow Line 55 E
Betriebsmittel
Benzin Motoröl
Sorte Benzin / blei-
frei (86 Ok-
tan oder hö-
her) Motor ist
E10 tauglich.
Empfehlung
SAE 5W-30
Füllmenge siehe Motoranleitung
1 Motoröl einfüllen
1. Öleinfülldeckel (6-1) abschrauben, Ver-
schluss sauberer lagern.
2. Öl mit einem Trichter einfüllen
3. Füllstand prüfen.
4. Öleinfüllöffnung wieder fest verschließen und
reinigen.
Zur korrekten Prüfung des Ölfüllstandes Motoran-
leitung beachten.
2 Benzin nachfüllen
1. Tankdeckel (6-2) abschrauben, Verschluss
sauber lagern.
2. Benzin mit einem Trichter einfüllen
3. Tankeinfüllöffnung wieder fest verschließen
und reinigen.
BEDIENUNG
Arbeitshinweis
Tipps zum Schneeräumen
Gleich nach dem Schneefall räumen, später
vereist die untere Schicht und erschwert die
Räumarbeit.
Schnee so räumen, dass sich die geräumten
Spuren etwas überlappen.
Falls möglich, Schnee in Windrichtung räu-
men.
Wurfrichtung und -weite einstellen
VORSICHT!
Verletzungsgefahr durch unkontrol-
liert austretende Fremdkörper!
Klappe des Auswurfschachts nicht in
Richtung von Personen, Tieren, Fens-
tern, Autos oder Türen stellen.
Wurfrichtung einstellen
1. Auswurfschacht durch Drehen der Kurbel in
gewünschte Richtung bringen.
Wurfweite einstellen
1. Arretierung Auswurfhöhe lösen, um die
Klappe höher zu stellen und umgekehrt.
2. Arretierungsmutter wieder fest anziehen.
➯Je steiler die Klappe gestellt wird, desto
höher und weiter wird der Schnee her-
ausgeschleudert.
Motor starten
WARNUNG!
Vergiftungsgefahr!
Motor nie in geschlossenen Räumen lau-
fen lassen.
Positionszeichen am Gerät
Choke CLOSE -
OPEN
Motorschlüssel EIN - AUS
Kraftstoffhahn AUF - ZU
Primerknopf
Startprozess
1. Öl- und Kraftstoffstand prüfen.
2. Kraftstoffhahn öffnen (8-1).
3. Choke auf Postion CLOSE stellen (8-2)
4. Primerknopf 3x drücken (8-3), im Zeitabstand
von ca. 2 Sekunden. Bei Temperaturen unter
10 °C den Primerknopf 5x drücken (8-3).
5. Motorschlüssel einstecken (8-4).
Manueller Start:
Starterseil (8-5) bis zum erster Wider-
stand leicht anziehen, dann zügig her-
ausziehen und danach langsam wieder
aufrollen.
230 V Startprozess:
Elektrokabel an den Anschluss Elektro-
starter (8-6) anschließen.
Starterknopf (8-7) betätigen.
Motor ausschalten
Motor ausschalten
1. Sicherungsbügel (9-1) loslassen.
➯Schneefräse bleibt stehen.

Bedienung
469368_a 11
2. Förderschnecke und Wurfrad solange laufen
lassen, bis diese weitestgehend schneefrei
sind, um ein Einfrieren zu verhindern.
3. Motorschlüssel (9-2) auf STOP drehen und
abziehen.
➯Motor schaltet aus.
4. Kraftstoffhahn in Position OFF drehen (9-3).
ACHTUNG!
Verletzungsgefahr!
Stillstand des Motors abwarten!
Betrieb
ACHTUNG!
Verletzungsgefahr!
Arbeits- und Schutzbekleidung ver-
wenden!
Winterbekleidung
Rutschfeste Winterschuhe
Schutzbrille oder Schutzschild
Gehörschutz
Räumbetrieb starten
1. Inbetriebnahme durchführen.
2. Position des Schneeauswurfes überprüfen.
3. Auswurfrichtung (7-1) mit Handkurbel einstel-
len.
4. Motor starten.
5. Sicherungsbügel (1-2) betätigen.
ACHTUNG!
Verletzungsgefahr!
Nicht in die drehende Förderschnecke
fassen!
Personen und Tiere fernhalten!
Räumbetrieb anhalten
1. Sicherungsbügel (1-2) loslassen.
➯Schneefräse bleibt stehen.
Verstopfungen im Schneeauswurf beseitigen
Wenn der Schnee nicht mehr richtig ausgeworfen
wird, können Schnee- und Eisbelagerungen auf
der Förderschnecke und im Auswurfkanal die Ur-
sache sein.
1. Sicherungsbügel (9-1, 1-2) loslassen.
➯Schneefräse bleibt stehen.
2. Motor ausschalten.
3. Zündkerzenstecker ziehen.
4. Mit einem Hilfswerkzeug (z.B. Spachtel) vor-
sichtig den Schnee aus dem Auswurfkanal
(1-7) und der Förderschnecke (1-8) beseiti-
gen.
Bei weiterhin unzureichendem Schneeauswurf,
Fachwerkstatt aufsuchen.
WARTUNG UND PFLEGE
ACHTUNG!
Verletzungsgefahr!
Vor allen Wartungs- und Pflegearbeiten
immer Motor abschalten und den Zünd-
kerzenstecker ziehen!
Stillstand des Motors abwarten!
Das Gerät nach jedem Gebrauch reinigen.
Insbesondere Streusalzreste entfernen.
Gerät nicht mit warmen Wasser abspritzen.
Eindingendes Wasser kann zu Störungen
führen (Zündanlage, Vergaser).
Defekten Schalldämpfer immer ersetzen.
Wartungsplan beachten.
Motoranleitung beachten.
Wartungsplan
Nach den ersten 5 Betriebsstunden
Motoröl wechseln (siehe Motoranleitung).
Vor jedem Gebrauch
Ölstand kontrollieren (siehe Motoranleitung).
Abscherbolzen kontrollieren.
Gerät auf Beschädigungen kontrollieren.
Nach jedem Gebrauch
Auswurfschacht, Schnecke, Griffe und Ge-
häuse reinigen
Nach Bedarf
Räumplatte prüfen, abgenutze Räumplatte
austauschen.
Alle drei Monate
Ring des Schneeauswurfes mit Sprühöl ein-
ölen
1x pro Saison
Gerät in einer Fachwerkstatt prüfen und war-
ten lassen.
Jährlich
Zündkerze austauschen (siehe Motoranlei-
tung).

DWartung und Pflege
12 Snow Line 55 E
Gerät reinigen
ACHTUNG!
Das Gerät nicht mit Wasser abspritzen!
Eindringendes Wasser kann die Schal-
ter-Stecker-Kombination zerstören.
1. Gerät auf einem festen, ebenen und horizon-
talen Untergrund abstellen.
2. Streusalzreste und anhaftenden Schmutz
entfernen.
HINWEIS
Immer die mitgelieferte Bedienungsan-
leitung des Motorenherstellers beach-
ten.
Lässt sich der Antrieb durch Betätigen des Sicher-
heitsbügels nicht einschalten, muss der Bowden-
zug neu eingestellt werden (5-1, 5-2)
ACHTUNG!
Verletzungsgefahr!
Bowdenzug nur bei ausgeschalte-
tem Motor verstellen.
Wenn sich der Fahrantrieb nicht
ausschalten lässt, Motor ausschal-
ten, keinen Reparaturversuch, so-
fort Fachbetrieb aufsuchen!
Schutz der Bowdenzugfeder nach oben zie-
hen.
Sicherungstift in das nächst höhere Stellglied
einhängen (X).
Schutz der Bowdenzugfeder nach unten zie-
hen.
Zum Prüfen der Einstellung den Motor star-
ten und Radantrieb mittels Sicherheitsbügel
einschalten.
Lässt sich der Antrieb immer noch nicht si-
cher einschalten, mit dem Gerät ein Fachbe-
trieb aufsuchen.
Räumplatte wechseln
siehe Abb. 9
1. Gerät nach hinten kippen.
2. Die 4 Schrauben der abgenutzten Räum-
platte (9-4) entfernen.
3. Räumplatte abnehmen.
4. Neue Räumplatte (9-4) mit Schrauben am
Gehäuse festschrauben.
5. Gerät zurückkippen, Einstellung prüfen.
LAGERUNG
Bei längerer Einlagerung des Gerätes, zum Bei-
spiel nach dem Winter, folgende Punkte beach-
ten:
ACHTUNG!
Brandgefahr- und Explosionsgefahr!
Gerät nicht bei offenen Flammen
oder Hitzequellen lagern!
Vergaser entleeren:
Motor starten.
Kraftstoffhahn schließen.
Warten, bis der Motor abstirb.
Motor auskühlen lassen.
Gerät trocken und unzugänglich für Kinder
und unbefugte Personen lagern.
Benzintank entleeren.
Motorschlüssel abziehen.
Zündkerzenstecker ziehen.
REPARATUR
Fachmännische Überprüfung
Reparaturarbeiten dürfen nur von Fachbetrieben
durchgeführt werden.
Fachmännische Überprüfung ist immer erforder-
lich:
nach dem Auffahren auf ein Hindernis
bei plötzlichem Stillstand des Motors
bei beschädigter Förderschnecke.
ENTSORGUNG
Ausgediente Geräte, Batterien oder
Akkus nicht über den Hausmüll ent-
sorgen!
Verpackung, Gerät und Zubehör sind aus
recyclingfähigen Materialien hergestellt
und entsprechend zu entsorgen.
HILFE BEI STÖRUNGEN
VORSICHT!
Vor allen Arbeiten am Gerät immer den Netzstecker ziehen und den Stillstand des Motors ab-
warten!

Garantie
469368_a 13
Störung Mögliche Ursache Lösung
Keine Netzspannung vorhanden. Haussicherung / Verlängerungskabel
prüfen.
Motor läuft nicht
Gerätekabel defekt. AL-KO Servicestelle / autorisierten
Fachbetrieb aufsuchen.
Schnecke oder Auswurfschacht ver-
stopft. Motor stoppen, Gerät vom Stromnetz trennen. Verstopfung beseitigen.
Gerät räumt kei-
nen Schnee
Antriebsriemen gerissen oder lose. Antriebsriemen austauschen.
Motorleistung
lässt nach Zuviel Schnee im Auswurfkanal. Auswurfkanal / Gehäuse reinigen.
Überlastschutz
löst aus Fremdkörper in der Förderschnecke Fremdkörper entfernen
HINWEIS
Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben
können, wenden Sie sich bitte an unseren zuständigen Kundendienst.
GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-
rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die
Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
eigenmächtigen Reparaturversuchen
eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf
dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ-
ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers
gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.
EG-KONFORMITÄTSERKLÄRUNG
siehe Montageanleitung

DEG-Konformitätserklärung
14 Snow Line 55 E
EG-Konformitätserklärung
Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den An-
forderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen
Standards entspricht.
Produkt Hersteller Bevollmächtigter
Schneefräse
Benzin AL-KO Geräte GmbH Ichenhauser Str. 14
D-89359 Kötz
Anton Eberle
Ichenhauser Str. 14
D-89359 Kötz
Typ EU-Richtlinien Harmonisierte Normen
Snowline 55 E
Seriennummer
G 422 4235
EN ISO 12100-1
EN ISO 12100-2
EN ISO 14982
ISO 8437
2006/42/EG
(+2009/127/EG)
2004/108/EG
2000/14/EG
2002/88/EG
Schallleistungspegel KonformitätsbewertungKötz, den 07.08.2013 gemessen: 100 dB(A)
garantiert: 102 dB(A) 2000 /14/EG Anhang V
Antonio De Filippo, Managing Director

Translation of the original operating instructions
440829_a 15
TRANSLATION OF THE ORIGINAL
OPERATING INSTRUCTIONS
Inhaltsverzeichnis
About this handbook........................................ 15
Product description.......................................... 15
Technical data..................................................16
Safety instructions............................................16
Assembly..........................................................17
Startup..............................................................18
Operation..........................................................18
Maintenance and care..................................... 20
Storage.............................................................21
Repairs............................................................. 21
Disposal............................................................21
Troubleshooting................................................21
Warranty...........................................................22
EC declaration of conformity............................22
ABOUT THIS HANDBOOK
Read this documentation before starting up
the machine. This is a precondition for safe
working and flawless operation.
Observe the safety warnings in this docu-
mentation and on the product.
This documentation is a permanent integral
part of the product described and must be
passed on to the new owner if the product is
sold.
Explanation of symbols
CAUTION!
Following these safety warnings care-
fully can prevent personal injury and/or
material damage.
ADVICE
Special instructions for greater ease of
understanding and improved handling.
PRODUCT DESCRIPTION
This document describes the AL-KO snow blower
Snowline 55E. This snow blower is driven with a
gasoline engine.
CAUTION!
Material damage!
Fuel the snow blower and add oil before
use. (0,6 l)
Product overview
see Figure 1
1 Handle
2 Safety bar
3 Protection for regulation elements bow-
den cable
4 Bowden
5 engine
6 Discharge height setting lock
7 Discharge chute
8 Auger
9 Hand crank adjustment lock
10 230 V Anschluss Elektrostarter
11 Starter button
12 Handle fastener
13 Holder rope traction starter
14 rope traction starter
15 channel hand crank
16 Hand crank for adjusting snow discharge
chute
Symbols on the machine
Caution! Special care required during
use.
Read the operating instructions before
start-up.
Keep away from snow discharge area.
Danger from snow discharge.
Keep hands out of snow discharge
chute.

en Product description
16 440829_a
Keep hands and feet away from auger.
Switch off engine before working on the
machine.
Keep others away from dangerous
areas.
Wear hearing protection!
Wear eye protection!
Keep away from rotating parts to avoid
the risk of getting entangled.
Disconnect spark plug connector be-
fore performing maintenance and repair
work.
Designated use
This machine is suitable for removing snow from
paved ways and surfaces on private grounds only.
Possible misuse
This machine is not intended for use in public
areas, parks, sporting arenas, or in agricul-
ture and forestry.
This machine must not be used for commer-
cial purposes.
Unauthorised use of the machine or unauthori-
sed modifications to the machine will void the
manufacturer's warranty.
Safety and protective equipment
CAUTION!
Risk of injury!
Safety and protective devices should not
be disabled.
Safety bar
If the operator lets go of the safety bar (1-2), the
auger drive switches off and the machine stops.
Let go of the safety bar in case of danger!
Adjustable snow discharge chute
Adjust the snow discharge chute so that the di-
scharged snow does not cause injury to persons
or animals and/or damage to property.
Make sure that traffic is not impaired and that dri-
vers are not endangered.
TECHNICAL DATA
Power 4,4 kW
E-Start 220 V - 240 V / 50 Hz
Snow clearing width 55 cm
Clearing up height
max. 32 cm
Engine G210F(D)S (212 cm³)
Sputum 180°, over crank
Sound pressure level L PA= 87db(A)
K= 3 db(A)
Noise level measured: 100 db(A)
Noise level guaran-
teed: 102 db(A)
Vibration level a hv = 4,1 m/s²
K= 1,5 m/s²
Weight 45 kg
SAFETY INSTRUCTIONS
CAUTION!
Please observe the safety and warning
notices in this manual and on the pro-
duct.
CAUTION!
Use the machine only in perfect working
order.
CAUTION!
Risk of fire!!
Do not store fuelled machines in buil-
dings where fuel vapours can come into
contact with open flame or sparks!
Keep the area around the motor, ex-
haust, battery box, fuel tank free of grass
clippings, fuel and oil.
Make sure you can handle the machine safely
and know how to stop operation.
Operate machine only if completely assem-
bled with functioning protective equipment.
Do not disable safety and protective devices!

Assembly
440829_a 17
Prior to each use, check the machine for da-
mage and have damaged parts replaced be-
fore using.
Keep others, especially children and pets,
away from the operating area.
The machine operator or user is responsi-
ble for accidents involving other persons and
their property.
Children and persons who are not familiar
with operation are not permitted to use the
snow blower.
Observe the local regulations governing the
minimum age of the operator.
Do not operate when under the influence of
alcohol, drugs or medication.
Wear appropriate work clothing.
Winter clothing
Sturdy, non-slip footwear
Eye protection (safety glasses or visor)
Hearing protection
Work only when there is adequate daylight or
artificial lighting. Adjust your speed to condi-
tions. Walk, don’t run.#
Keep hands, feet and clothing away from the
auger and impeller.
Observe local ordinances regarding opera-
ting times.
Never leave the machine unattended when it
is ready for operation.
Be careful when working on slippery sur-
faces. Danger of slipping, especially when
moving in reverse.
➯Adjust your speed to conditions.
In the following situations, switch off the en-
gine and wait until the machine is at rest, then
disconnect the spark plug connector:
When not using the machine
During cleaning and maintenance
Before making adjustments
When malfunctions occur
Before loosening blockages
Before unclogging
After hitting obstacles
If malfunctions or unusual vibrations oc-
cur
Do not clear snow from roofs.
Do not use the machine on steep slopes due
to the risk of slipping or tipping. Exercise ad-
ditional caution when turning on sloped sur-
faces.
Never lift or carry the machine while the en-
gine is running.
Fremdkörper im Arbeitsbereich entfernen.
Use the skid plates to adjust the distance of
the clearing plate from the surface. Do not
operate the machine on gravel surfaces.
Do not eat, drink or smoke while filling with
petrol or engine oil.
Do not inhale petrol fumes.
Take precautions to ensure that discharged
snow does not cause injury to persons or
animals or damage to buildings, vehicles or
other objects. Make sure that traffic is not im-
paired and that drivers are not endangered.
Keep hands out of the snow discharge chute
while the machine is running.
Keep hands and feet away from the auger
and impeller while the machine is running.
ASSEMBLY
CAUTION!
Do not operate the machine until it has
been fully assembled.
Initial steps
1. Remove all the parts from the packaging.
2. Check all parts for transport damage.
➯If you discover damage or if there are
parts missing, contact the dealer where
you purchased the machine immedia-
tely.
Attaching the guide handle
see Figure. (2a /2b)
1. Place the upper handle onto the lower handle
on the outside.
2. Insert the screws outwards from the inside
through the guide holes.
3. Tighten on both sides using the lock nuts.
4. Fastening cable guide to the leadership bar
and putting rope traction in.
➯The guide handle is now attached.
Mounting the hand crank
The hand crank is used to adjust the discharge
direction.
see Figure (3a / 3b)

en Assembly
18 440829_a
1. Putting leadership together for the hand crank
at the side member.
2. Insert the hand crank through the guide on the
centre part.
3. Insert the hand crank into the holder on the
snow discharge and secure with split pin.
4. Bend over the ends of the split pin using
pliers.
➯The hand crank is now attached.
Attaching the snow discharge chute
see figure. 4
1. Lightly lubricate the surface of the snow disch-
arge chute that slides against the snow blo-
wer with spray oil
2. Mount the discharge chute
3. Putting discharge chute together with hexa-
gon head bolts on the snow discharge chute.
Putting control cable in
see figure 5
ADVICE
After 5 sec. the engine stops the safety
hangers adjust bowden cable, that after
letting off so!
1. Lower part puts the control cable (5-1) in in the
regulation elements (5-2) of the upper control
cable.
2. The protection draw control cable about the
regulation elements (5-2).
STARTUP
Safety instructions
WARNING!
Never leave an engine running in an en-
closed space. Toxic hazard!
Please observe the safety and warning noti-
ces in this document and on the unit.
Remove foreign objects from the working
area.
Keep others away from dangerous areas.
Work only when there is adequate daylight or
artificial lighting.
Store petrol and oil only in appropriate con-
tainers.
Allow the machine to cool before storing it in
an enclosed space.
Vor dem Unterstellen des Gerätes Benzin-
tank in die dafür vorhergesehene Behälter
entleeren.
If there is still petrol in the tank, make sure
that there is no ignition source in the enclosed
space, such as a heater or clothes dryer.
Add or empty petrol and oil in an open space
only when the engine is switched off and cold.
Do not overfill the tank (petrol expands).
Do not smoke while filling the tank.
Do not open the tank cap while the engine is
running or hot.
Replace the tank or cap if damaged.
Always secure the tank cap securely.
If petrol has spilled out:
Do not start the engine
Do not attempt ignition
Collect spilled petrol with a binding agent
or cloth and dispose of appropriately.
Clean the machine
ADVICE
No old oil:
put into the trash
into the sewage system or the drain
pour onto the earth
We recommend returning used oil in a closed con-
tainer to a recycling facility or service centre.
Filling with fuel and oil
WARNING!
Fire danger! Petrol is highly flammable!
ADVICE
Always follow the instructions in the en-
gine operating manual provided.
CAUTION!
Material damage!
Fuel the snow blower and add oil before
use. (0,6 l)
OPERATION
Working information
Snow clearing tips
Clear snow right after it has fallen. If you wait
too long, the lower layer will ice up and make
clearing it more difficult.
Clear the snow so that each pass overlaps
slightly.
If possible, clear the snow in the direction of
the wind.

Operation
440829_a 19
Adjusting the throwing direction and width
CAUTION!
Risk of injury due to uncontrolled exit-
ing foreign objects!
Never aim the discharge chute in the di-
rection of people, animals, windows, au-
tomobiles or doors.
Adjusting the throwing direction
1. Move the discharge chute to the desired po-
sition by turning the crank.
Adjusting the throwing width
1. Loosen the discharge height lock to adjust the
flap higher and vice versa.
2. Tighten the lock nut again.
➯The more steeply the flap is adjusted, the
higher and further the snow will be ejec-
ted.
Starting the engine
WARNING!
Risk of poisoning!
Position indicators
Choke CLOSE -
OPEN
Engine key ON - OFF
Fuel tap OPEN
- CLOSED
Primer button
Starting procedure
1. Check the oil and fuel levels.
2. Open the fuel tap.
3. Set the choke to ON.
4. Press the primer button 3 times at 2-second
intervals. In temperatures under 10 °C, press
the primer button 5 times.
5. Insert the engine key.
Starting manually:
Pull the starter rope lightly until you feel
resistance, then pull out briskly and allow
the rope to return slowly.
230 V Starting procedure:
Attaching electric cables to the connec-
tion electric starter.
Pressing starter button.
Switching off the engine
Switching off the engine
1. Release the safety bar.
➯Snow blower stops
2. In order to prevent freezing, continue running
the auger and impeller until they are mostly
free of snow.
3. Turn the engine key to Stop and remove
( 9-2).
➯The engine switches off.
4. Turn the fuel tap to the Closed position ( 9-3).
CAUTION!
Risk of injury!
Wait for the motor to come to a standstill.
Operation
CAUTION!
Danger - risk of injury!
Wear work clothing and protective
gear.
Winter clothing
Non-slip winter shoes
Eye protection (safety glasses or vi-
sor)
Hearing protection
Starting operation
1. Prepare the snow blower for operation.
2. Check the position of the snow discharge
chute and
3. adjust the discharge direction using the hand
crank.
4. Start the engine
5. Operating safeguarding hangers.
CAUTION!
risk of severe injury!
Keep away from the augers while they
are in motion. Keep other persons or ani-
mals away.

en Operation
20 440829_a
Stopping operation
1. Letting safeguarding hangers off.
➯The snow blower stops moving.
Unclogging the snow discharge chute
If snow does not discharge properly, the augers
or the discharge chute may be clogged with snow
or ice.
1. Release the safety bar. (9-1, 1-2)
➯Snow blower stops
2. Switch off the engine.
3. Disconnect the spark plug connector.
4. Carefully remove the snow from the discharge
chute and auger using the useful cleaning tool
(1-7, 1-8)
If snow still does not discharge properly, contact
a qualified workshop.
MAINTENANCE AND CARE
CAUTION!
risk of injury!
Before performing any maintenance or
service, always switch off the engine and
disconnect the spark plug connector.
The engine may coast down. After swit-
ching off, make sure that the engine is at
a standstill.
Clean the machine after every use. Be espe-
cially sure to remove residual de-icing salt.
Do not hose down the unit with water! Water
penetration may cause malfunctions (ignition
system, carburettor).
Replace the silencer if defective.
Follow the maintenance schedule.
Follow the instructions in the engine manual.
Maintenance schedule
After the first 5 hours of operation
Change the engine oil (see engine manual).
Before each use
Check the oil level (see engine manual).
Check the shear pins.
Check machine for damage.
After every use
Sputum shaft, snail, handles and cases
clean.
As required
Checking clearing up plate (9-4), exchanging
abgenutze clearing up plate.
Every three months
Lubricate the snow discharge chute ring with
spray oil
1 x per season
Letting check and service equipment in a sub-
ject workshop.
Annually
Replace spark plug (see engine manual).
Clean the machine
CAUTION!
Do not hose down the machine with wa-
ter! Water could get into the switch-plug
combination and the electric motor and
damage these.
1. Switch off the machine on solid, level and ho-
rizontal ground.
2. Remove residual road salt and dirt.
ADVICE
Always follow the instructions in the en-
gine operating manual provided.
If the wheel drive no longer engages when the en-
gine is running, the control cable must be adjus-
ted.
CAUTION!
risk of injury!
Switch off the engine before adjus-
ting the control cable.
If the wheel drive mechanism cannot
be disengaged, switch off the en-
gine. Do not attempt repair; contact
a qualified workshop.
Drawing protection of the bowden cable fea-
ther up.
Closest to Sicherungstift into this higher put
regulation element in (X).
Stretching protection of the bowden cable
feather to down.
Check the adjustment by starting the engine
and engaging the wheel drive.
If the wheel drive still does not engage and
disengage properly, have the machine repai-
red by a qualified workshop.
