AL-KO DRAIN 10000 User manual

467 771_e I 08/2014
DRAIN 10000 / 12000 / 20000 HD
DRAIN 10000 INOX / 15000 INOX
Betriebsanleitung

D
2 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
Inhaltsverzeichnis
D ..................................................................................................................................8
EN ................................................................................................................................13
NL ................................................................................................................................18
FR ................................................................................................................................23
ES ................................................................................................................................28
IT ................................................................................................................................33
SL ................................................................................................................................38
HR ................................................................................................................................43
PL ................................................................................................................................48
CS ................................................................................................................................53
SK ................................................................................................................................58
DA ................................................................................................................................63
SV ................................................................................................................................68
NO ................................................................................................................................73
FI ................................................................................................................................78
ET ................................................................................................................................83
LT ................................................................................................................................88
LV ................................................................................................................................93
HU ................................................................................................................................98
TR ..............................................................................................................................103
RU ..............................................................................................................................108
UK ..............................................................................................................................114
© 2014
AL-KO KOBER GROUP Kötz, Germany
This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without
the express permission of the AL-KO KOBER GROUP.

467 771_e 3
DRAIN 10000
Art.Nr. 112 825
DRAIN 12000
Art.Nr. 112 826
DRAIN
10000 INOX
Art.Nr. 112 827
DRAIN
15000 INOX
Art.Nr. 112 828
DRAIN
20000 HD
Art.Nr. 112 836
650 W 850 W 750 W 1100 W 1300W
230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz
X 8 X 8 X 8 X 8 X 8
7 m 7 m 7 m 7 m 7 m
8 m 10 m 9 m 11 m 11 m
10000 l/h 12000 l/h 10000 l/h 15000 l/h 20000 l/h
35 °C 35 °C 35 °C 35 °C 35 °C
10 cm 10 cm 9,5 cm 9,5 cm 10 cm
30 mm 30 mm 30 mm 30 mm 38 mm
5,7 kg 6,9 kg 6,7 kg 6,8 kg 9,5 kg
4 cm 4 cm 3,5 cm 3,5 cm 4,5 cm

D
4 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
DRAIN 10000
Art.Nr. 112 825
DRAIN 12000
Art.Nr. 112 826
DRAIN
10000 INOX
Art.Nr. 112 827
DRAIN
15000 INOX
Art.Nr. 112 828
DRAIN
20000 HD
Art.Nr. 112 836
on: 43 cm
off: 22 cm
on: 44 cm
off: 23 cm
on: 33 cm
off: 25 cm
on: 43 cm
off: 24 cm
on: 46 cm
off: 22 cm
10 m 10 m 10 m 10 m 10 m

467 771_e 5

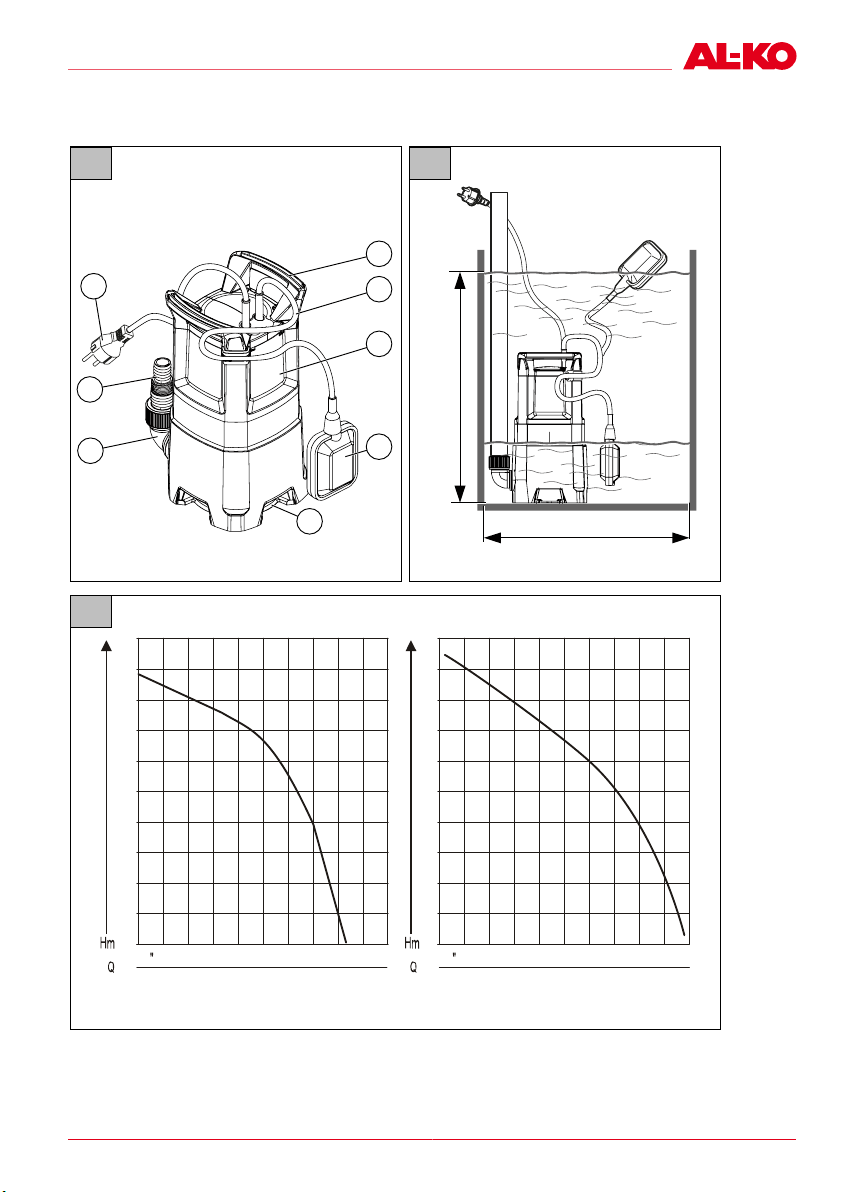

DRAIN 10000 / DRAIN 12000
1
8
7
6
5
4
3
2
A
B
min. 450 x 450 mm
min. 450 mm
Start
Stop
9
8
7
6
5
4
3
2
1
20
40
60
80
100
120
160
140
180
200
1,2
2,4
3,6
4,8
6
7,2
9,6
8,4
10,8
12
m3/h
l/min/1
DRAIN 10000
9
8
7
6
5
4
3
2
1
20
40
60
80
100
120
160
140
180
200
1,2
2,4
3,6
4,8
6
7,2
9,6
8,4
10,8
12
m3/h
l/min/1
DRAIN 12000
C

D
6 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
DRAIN 10000 INOX / DRAIN 15000 INOX
D
E
F
1
7
6
8
9
5
2
3
4
min. 450 x 450 mm
min. 450 mm
Start
Stop
9
8
7
6
5
4
3
2
1
20
40
60
80
100
120
160
140
180
200
1,2
2,4
3,6
4,8
6
7,2
9,6
8,4
10,8
12
m3/h
l/min/1
DRAIN 10000 INOX
9
10
11
12
8
7
6
5
4
3
2
1
20
40
60
80
100
120
160
140
180
200
220
240
260
1,2
2,4
3,6
4,8
6 7
,2
9,
6
8,4
10,
8 1
2
13,2
14,4
15,
6
m3/h
l/min/1
DRAIN 15000 INOX

467 771_e 7
DRAIN 20000 HD
G
H
I
1
8
7
6
5
4
3
2
min. 450 x 450 mm
min. 450 mm
Start
Stop
DRAIN 20000 HD
1
2
3
4
5
6
7
8
9
10
l/min
m /h
3
75

DOriginal-Betriebsanleitung
8 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
Zu diesem Handbuch.........................................8
Produktbeschreibung..........................................8
Lieferumfang.......................................................9
Sicherheitshinweise............................................9
Montage..............................................................9
Inbetriebnahme.................................................10
Wartung und Pflege......................................... 10
Lagerung.......................................................... 10
Entsorgung....................................................... 10
Hilfe bei Störungen.......................................... 11
EG-Konformitätserklärung................................12
Garantie............................................................12
DRAIN 20000 HD...........................................124
ZU DIESEM HANDBUCH
Lesen Sie diese Dokumentation vor der Inbe-
triebnahme durch. Dies ist Voraussetzung für
sicheres Arbeiten und störungsfreie Handha-
bung.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Diese Dokumentation ist permanenter Be-
standteil des beschriebenen Produkts und
soll bei Veräußerung dem Käufer mit überge-
ben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise
kann Personen- und / oder Sachschäden
vermeiden.
HINWEIS
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
PRODUKTBESCHREIBUNG
In dieser Dokumentation werden verschiedene
Modelle von Tauchpumpen beschrieben. Identifi-
zieren Sie Ihr Modell anhand des Typschilds.
Produktübersicht
1 Anschlusskabel mit Netzstecker
2 Tragegriff
3 Kabel Schwimmerschalter
4 Pumpengehäuse
5 Schwimmerschalter
6 Ansaugschlitze
7 Anschlusswinkel
8 Kombi-Nippel
9 Entlüftung (nur Drain 10000/15000 INOX/
Drain 20000 HD)
Funktion Drain 10000 / 12000
Die Tauchpumpe saugt das Fördermedium durch
die Ansaugschlitze direkt an und fördert es
zum Pumpenausgang am Kombi-Nippel. Sie wird
durch einen Schwimmerschalter ein- und ausge-
schaltet.
Funktion Drain 10000 INOX / 15000 INOX /
DRAIN 20000 HD
Die Tauchpumpe saugt das Fördermedium durch
die Ansaugschlitze direkt an und fördert es zum
Pumpenausgang. Sie wird durch einen Schwim-
merschalter ein- und ausgeschaltet. Zur einwand-
freien Funktion muss die Tauchpumpe am Entlüf-
ter entlüftet werden.
INOX
Geräte mit der Bezeichnung "INOX" werden in
rostfreier Edelstahlausstattung ausgeliefert. Auf-
bauweise und Funktion werden hiervon nicht be-
rührt.
Bestimmungsgemäße Verwendung
Die Tauchpumpe ist für die private Nutzung in
Haus und Garten bestimmt. Sie darf nur im Rah-
men der Einsatzgrenzen gemäß der technischen
Daten betrieben werden.
Die Tauchpumpe eignet sich für die:
Entwässern bei Überschwemmungen
Um- und Auspumpen von Behältern (z. B.
Schwimmbecken)
Wasserentnahme aus Brunnen und Schäch-
ten
Entwässern von Drainagen und Sicker-
schächten.
Die Tauchpumpe ist ausschließlich zum Fördern
von folgenden Flüssigkeiten geeignet:

Produktbeschreibung
467 771_e 9
Klarwasser, Regenwasser
chlorhaltigem Wasser (z. B. Schwimmbe-
cken)
Brauchwasser
Schmutzwasser mit max. 5 % Schwebstoff-
anteil und einer Korngröße von max. 30 mm*
Durchmesser.
Eine andere oder darüber hinausgehende Ver-
wendung gilt als nicht bestimmungsgemäß.
* 38 mm Drain 20000 HD
Möglicher Fehlgebrauch
Die Tauchpumpe darf nicht im Dauerbetrieb ein-
gesetztwerden. Sie sind nicht geeignet zur Förde-
rung von:
Trinkwasser
Salzwasser
Lebensmitteln
aggressiven Medien, Chemikalien
ätzenden, brennbaren, explosiven oder ga-
senden Flüssigkeiten
Flüssigkeiten, die wärmer als 35 °C sind
sandhaltigem Wasser und schmirgelnden
Flüssigkeiten.
LIEFERUMFANG
Thermoschutz
Das Gerät ist mit einem Thermoschutzschalter
ausgestattet, der den Motor bei Überhitzung ab-
schaltet. Nach einer Abkühlphase von ca. 15 -
20 Minuten schaltet die Pumpe selbsttätig wieder
ein.
Betreiben Sie das Gerät nur, wenn die Tauch-
pumpe vollkommen eingetaucht ist.
SICHERHEITSHINWEISE
ACHTUNG!
Verletzungsgefahr!
Gerät und Verlängerungskabel nur in
technisch einwandfreiem Zustand be-
nutzen! Beschädigte Geräte dürfen nicht
betrieben werden.
Sicherheits- und Schutzeinrichtungen
dürfen nicht außer Kraft gesetzt werden!
Kinder oder Personen, die die Betriebsanlei-
tung nicht kennen, dürfen das Gerät nicht be-
nutzen.
Das Gerät nie am Anschlusskabel hochhe-
ben, transportieren oder befestigen.
Eigenmächtige Veränderungen oder Umbau-
ten am Gerät sind verboten.
Elektrische Sicherheit
VORSICHT!
Gefahr beim Berühren spannungs-
führender Teile!
Stecker sofort vom Netz trennen,
wenn das Verlängerungskabel beschä-
digt oder durchtrennt wurde! Wir emp-
fehlen den Anschluss über einen FI-
Schutzschalter mit einem Nennfehler-
strom < 30 mA.
Die Haus-Netzspannung muss mit den Anga-
ben zur Netzspannung in den Technischen
Daten übereinstimmen, keine andere Versor-
gungsspannung verwenden.
Das Gerät darf nur an einer elektrischen Ein-
richtung gemäß DIN/VDE 0100, Teil 737, 738
und 702 (Schwimmbäder) betrieben werden.
Zur Absicherung muss ein Leitungs-Schutz-
schalter 10 A sowie ein Fehlerstrom-Schutz-
schalter mit einem Nennfehlerstrom von
10/30 mA installiert werden.
Nur Verlängerungskabel verwenden, die für
den Gebrauch im Freien vorgesehen sind -
Mindestquerschnitt 1,5 mm2. Kabeltrommeln
immer vollständig abrollen.
Beschädigte oder brüchige Verlängerungs-
kabel dürfen nicht verwendet werden.
➯Kontrollieren Sie vor jeder Inbetrieb-
nahme den Zustand ihres Verlänge-
rungskabels.
MONTAGE
Druckleitung montieren
siehe Abb. A,D und G
1. Schrauben Sie den Anschlusswinkel (7) in
den Pumpenausgang ein.
2. Schrauben Sie den Kombi-Nippel (8) in den
Anschlusswinkel ein.
3. Befestigen Sie einen Schlauch am Kombi-
Nippel.

DInbetriebnahme
10 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
HINWEIS
Der Kombi-Nippel kann entsprechend
dem gewählten Schlauchanschluss ab-
geschnitten werden. Nutzen Sie den
größtmöglichen Schlauchdurchmesser.
INBETRIEBNAHME
Sicherheit
ACHTUNG!
Schließen Sie durch geeignete Maßnah-
men aus, dass bei Störungen an der
Tauchpumpe Folgeschäden durch Über-
flutungen entstehen.
Achten Sie auf sicheren Stand der Tauch-
pumpe oder betreiben Sie die Tauchpumpe
an einem Seil hängend.
Achten Sie auf ausreichenden Abstand zum
Untergrund.
Lassen Sie die Tauchpumpe niemals gegen
eine geschlossene Druckleitung laufen.
Achten Sie bei Schächten immer auf ausrei-
chende Dimensionierung.
Decken Sie Schächte immer trittsicher ab.
Pumpe einschalten
siehe Abb. A - H
ACHTUNG!
Die Tauchpumpe darf keine Festkör-
per ansaugen. Sand und andere schmir-
gelnde Stoffe im Fördermedium zerstö-
ren die Tauchpumpe.
1. Wickeln Sie das Anschlusskabel (1) vollstän-
dig ab.
2. Stellen Sie sicher, dass elektrische Steckver-
bindungen im überflutungssicheren Bereich
angebracht sind.
3. Verändern Sie die Klemmposition und stellen
Sie die Schaltpunkte des Schwimmerschal-
ters (5) individuell ein.
4. Klemmen Sie das Kabel des Schwimmer-
schalters am Pumpengehäuse (4) fest.
➯Empfohlene Kabellänge des Schwim-
merschalters ca. 120 mm.
HINWEIS
Benutzen sie bei schlammigem,
sandigem oder steinigem Unter-
grund eine geeignete Platte für den
sicheren Stand der Tauchpumpe.
5. Tauchen Sie die Tauchpumpe langsam in
das Fördermedium ein. Halten Sie die Tauch-
pumpe dabei leicht schräg, damit eventuell
eingeschlossene Luft entweichen kann.
6. Entlüften Sie die Tauchpumpe DRAIN 10000
INOX/15000 INOX/DRAIN 20000 HD am Ent-
lüfter (Abb. D -9/ G-9).
7. Stecken Sie den Netzstecker in die Steck-
dose.
➯Die Tauchpumpe schaltet über den
Schwimmerschalter bei Erreichen eines
bestimmten Wasserstands automatisch
ein und bei Abfallen des Wasserstands
auf die Abschalthöhe wieder ab.
Pumpe ausschalten
1 Ziehen Sie den Netzstecker aus der Steck-
dose.
WARTUNG UND PFLEGE
Vor allen Montage- und Wartungsarbeiten
Gerät vom Stromnetz trennen
Pumpe reinigen
HINWEIS
Nach Förderung von chlorhaltigem
Schwimmbadwasser oder Flüssigkeiten,
die Rückstände hinterlassen, muss die
Pumpe mit klarem Wasser gespült wer-
den.
1. Reinigen Sie die Ansaugschlitze des Saugfu-
ßes bei Bedarf mit klarem Wasser.
LAGERUNG
HINWEIS
Bei Frostgefahr muss das System voll-
ständig entleert werden.
ENTSORGUNG
Ausgediente Geräte, Batterien oder
Akkus nicht über den Hausmüll ent-
sorgen!
Verpackung, Gerät und Zubehör sind aus
recyclingfähigen Materialien hergestellt
und entsprechend zu entsorgen.

Hilfe bei Störungen
467 771_e 11
HILFE BEI STÖRUNGEN
VORSICHT!
Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen. Fehler in der elektrischen
Anlage durch eine Elektrofachkraft beseitigen lassen.
Störung Mögliche Ursache Lösung
Laufrad blockiert Schmutz im Ansaugbereich entfernen.
Durch Öffnung im Motorgehäuse hin-
ten mit geeignetem Werkzeug reini-
gen.
Thermoschalter hat abgeschaltet. Warten, bis der Thermoschalter die
Tauchpumpe wieder einschaltet. Auf
maximale Temperatur des Fördermedi-
ums achten. Tauchpumpe prüfen las-
sen.
Keine Netzspannung vorhanden. Sicherungen prüfen, Stromversorgung
von Elektrofachkraft prüfen lassen.
Motor läuft nicht.
Schwimmerschalter schaltet nicht bei
ansteigendem Wasserstand.
Tauchpumpe an eine AL-KO Service-
stelle schicken.
Luft im Pumpengehäuse. Tauchpumpe durch Schräghalten ent-
lüften.
Saugseitige Verstopfung. Schmutz im Ansaugbereich entfernen.
Druckleitung geschlossen. Druckleitung öffnen.
Tauchpumpe
läuft, aber fördert
nicht.
Druckschlauch geknickt. Druckschlauch strecken.
Schlauchdurchmesser zu klein. Größeren Druckschlauch verwenden.
Saugseitige Verstopfung. Schmutz im Ansaugbereich entfernen.
Fördermenge zu
gering
Förderhöhe zu groß. Max. Förderhöhe beachten, siehe
technische Daten!
HINWEIS
Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.

DEG-Konformitätserklärung
12 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
EG-KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den An-
forderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen
Standards entspricht.
Produkt Typ Hersteller
Tauchpumpe, elektrisch
Seriennummer
G3023025
DRAIN 10000 (INOX)
DRAIN 12000
DRAIN 15000 INOX
DRAIN 20000 HD
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Bevollmächtigter EU-Richtlinien Harmonisierte Normen
Hr. Anton Eberle
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EU
2004/108/EU
2011/65/EU
Kötz, 16.09.2013
Wolfgang Hergeth; Ma-
naging Director
EN 60335 -1:
2002+A1+A11+A12+A2+A13+A14+A15
EN 60335 -2-41: 2003+A1+A2
EN 62233: 2008
EN 55014 -1: 2006+A1+A2
EN 55014 -2: 1997+A1+A2
EN 61000 -3-2: 2006+A1+A2
EN 61000 -3-3: 2008
GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-
rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die
Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
eigenmächtigen Reparaturversuchen
eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf
dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ-
ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers
gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

Translation of the original operating instructions
467771_e 13
TRANSLATION OF THE ORIGINAL
OPERATING INSTRUCTIONS
Contents
About this handbook........................................ 13
Product description.......................................... 13
Scope of delivery............................................. 14
Safety instructions............................................14
Assembly..........................................................14
Startup..............................................................15
Maintenance and care..................................... 15
Storage.............................................................15
Disposal............................................................15
Help in case of malfunctions............................16
EU DECLARATION OF CONFORMITY...........17
Warranty...........................................................17
ABOUT THIS HANDBOOK
Read this documentation before starting up
the machine. This is a precondition for safe
working and flawless operation.
Observe the safety warnings in this docu-
mentation and on the product.
This documentation is a permanent integral
part of the product described and must be
passed on to the new owner if the product is
sold.
Explanation of symbols
CAUTION!
Following these safety warnings care-
fully can prevent personal injury and/or
material damage.
ADVICE
Special instructions for greater ease of
understanding and improved handling.
PRODUCT DESCRIPTION
This documentation describes various different
models of immersion pumps. Identify your model
using the identification plate.
Product overview
1 Connection cable with mains plug
2 Carrying handle
3 Float switch cable
4 Pump housing
5 Float switch
6 Suction slots
7 Connection elbow
8 Combination nipple
9 Venting (only Drain 10000/15000 INOX/
Drain 20000 HD)
Function Drain 10000 / 12000
The immersion pump draws the conveying me-
dium through the suction slots directly and feeds
it to the pump outlet at the combination nipple. It
is switched on and off using a float switch.
Function Drain 10000 INOX / 15000 INOX /
DRAIN 20000 HD
The immersion pump draws the conveying me-
dium through the suction slots directly and feeds it
to the pump outlet. It is switched on and off using
a float switch. In order to operate properly, the im-
mersion pump must be vented at the venting fa-
cility.
Inox stainless steel
Units marked with the designation "INOX" are
supplied in stainless steel. The structure and func-
tion are unaffected by this.
Designated use
The immersion pump is designed for private use
in the house and garden. It must only be operated
within the framework of the deployment limitations
in accordance with the technical data.
The immersion pump is suitable for:
Water removal in the event of a flood
Re-pumping and pumping out from vessesl
(e.g. swimming pools)
Water removal from streams and shafts
Water removal from drains and trickle shafts.
The immersion pump is only suitable for convey-
ing the following fluids:
Clear water, rainwater
Chlorine-containing water (e.g. swimming
pools)

en Product description
14 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
Waste water
Dirty water having a max. suspended matter
proportion of 5 % and a grain size of max. 30
mm* diameter.
Any use not in accordance with this designated
use shall be regarded as misuse.
* 38 mm Drain 20000 HD
Possible misuse
The immersion pump must not be used conti-
nuously. They are not suitable for conveying:
Drinking water
Salt water
Foodstuffs
Aggressive media, chemicals
Corrosive, flammable, explosive or fuming
fluids
Fluids that are hotter than 35 °C
Water containing sand and abrasive fluids
SCOPE OF DELIVERY
Thermal protection
The unit is fitted with a thermal protection switch
which switches the motor off in the event of over-
heating. The pump switches on again automati-
cally after a cooling down period of approx. 15 -
20 minutes.
Operate the unit only if the immersion pump is fully
immersed.
SAFETY INSTRUCTIONS
CAUTION!
Risk of injury!
Use the machine and the extension ca-
ble only in perfect working order. Dama-
ged equipment may not be operated.
Do not disable safety and protective de-
vices!
Children, or people who are not familiar with
the operating instructions, are not allowed to
use the machine.
Never lift, transport or suspend the unit using
the connection cable.
Unilateral modifications or conversions of the
unit are prohibited.
Electrical safety
CAUTION!
Danger when touching voltage con-
ducting parts!
Disconnect the plug from the mains if the
extension cable is damaged or severed!
We recommend connecting a RCD (re-
sidual current operated device) having a
nominal residual current of < 30 mA.
The house mains voltage must agree with the
details quoted in the technical data, do not
use any other supply voltage.
The unit must only be operated with an
electrical installation in accordance with DIN/
VDE 0100, Part 737, 738 and 702 (swimming
pools). Protection must be provided by a 10 A
line protection switch and a RCCD (residual
current operated device) having a nominal re-
sidual current of 10/30 mA.
Use only extension cables that are suitable
for use outdoors - minimum cross-section 1.5
mm2. Cable drums should always be unrolled
completely.
Damaged or brittle extension cables must not
be used.
➯Check the condition of your extension
cable each time you start to use the
equipment.
ASSEMBLY
Mounting the pressure line
see Fig. A,D and G
1. Screw the connection elbow (7) into the pump
outlet.
2. Screw the combination nipple (8) into the con-
nection elbow.
3. Fix a hose to the combination nipple.
ADVICE
The combination nipple can be trim-
med to suit the selected hose con-
nection. Use the largest possible
hose diameter.

Startup
467771_e 15
STARTUP
Safety
CAUTION!
Exclude, by suitable means, that, in the
event of a fault in the immersion pump,
consequential damage is caused by floo-
ding.
Make sure that the immersion pump is stan-
ding securely or operate the immersion pump
suspended from a rope.
Make sure there is adequate clearance under
the pump.
Never allow the immersion pump to run
against a closed off pressure line.
When using in shafts, make sure the size is
adequate.
Always cover the shaft with a secure foot-
plate.
Switching the pump on
see Fig. A - H
CAUTION!
The immersion pump must not draw in
any solid bodies. Sand and other abra-
sive materials in the conveying medium
will destroy the immersion pump.
1. Unwind the connection cable (1) completely.
2. Make sure that the electrical plug connection
is mounted in the area safe from flooding.
3. Change the terminal position and adjust the
switching points of the float switch (5) indivi-
dually.
4. Attach the cable on the float switch to the
pump housing (4) securely.
➯Recommended cable length on the float
switch approx. 120 mm
ADVICE
Use a suitable plate to ensure secure
mounting of the immersion pump on
muddy, sandy or stony ground.
5. Immerse the immersion pump in the convey-
ing medium slowly. Hold the immersion pump
at a slight angle to allow any air to esacape.
6. Vent the immersion pump DRAIN 10000
INOX/15000 INOX/DRAIN 20000 HD at the
venting unit (Fig. D -9/ G-9).
7. Insert the mains plug into the plug socket.
➯The immersion pump switches on auto-
matically using the float switch when a
specific water level has been reached,
and switches off again if the water drops
below the switch-off height.
Switching the pump off
1 Remove the mains plug from the plug socket.
MAINTENANCE AND CARE
Disconnect the machine from the mains
power supply before commencing assembly
and maintenance work.
Cleaning the pump
ADVICE
After conveying chlorine-containing
swimming pool water or fluids that leave
a residue, the pump must be flushed out
with clear water.
1. Clean the suction slots on the suction foot if
necessary with clear water.
STORAGE
ADVICE
In the event of a risk of frost, the system
must be drained completely.
DISPOSAL
Do not dispose of worn-out machines
or spent batteries (including recharge-
able batteries) in domestic waste!
The packaging, machine and accessories
are made from recyclable materials and
must be disposed of accordingly.

en Help in case of malfunctions
16 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
HELP IN CASE OF MALFUNCTIONS
CAUTION!
Disconnect the mains plug before any fault rectification work! Faults in the electrical system
must be rectified by a qualified electrician.
Malfunction Possible cause Solution
Impeller blocked. Remove dirt in the suction area.
Clean with a suitable tool through the
opening at the back of the motor hou-
sing.
Thermal protection switch has swit-
ched off.
Wait until the thermal protection switch
on the immersion pump switches on
again. Take note of the maximum tem-
perature of the conveying medium.
Have the immersion pump inspected.
No mains power. Check the fuses, have the power sup-
ply checked by a qualified electrician.
Motor does not
run.
Float switch does not switch off when
the water level rises.
Send the immersion pump to an AL-
KO service facility.
Air in pump housing. Vent the immersion pump by holding it
at an angle.
Blockage on the suction side. Remove dirt in the suction area.
Pressure line closed off. Open the pressure line.
Pump running but
does not feed.
Pressure hose kinked. Extend the pressure hose.
Hose diameter too small. Use a bigger pressure hose.
Blockage on the suction side. Remove dirt in the suction area.
Feed rate too low
Feed head to high. Observe max. feed head, see technical
data!
ADVICE
If the faults cannot be rectified, please contact our customer service department.

EU DECLARATION OF CONFORMITY
467771_e 17
EU DECLARATION OF CONFORMITY
We hereby declare that this product, in the version brought into circulation by us, complies with the re-
quirements of the harmonised EU guidelines, EU safety standards and the product-specific standards.
Product Type Manufacturer
Immersion pump, electri-
cal
Serial number
G3023025
DRAIN 10000 (INOX)
DRAIN 12000
DRAIN 15000 INOX
DRAIN 20000 HD
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Duly authorised person EU guidelines Harmonised standards
Hr. Anton Eberle
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EU
2004/108/EU
2011/65/EU
Kötz, 16.09.2013
Wolfgang Hergeth; Ma-
naging Director
EN 60335 -1:
2002+A1+A11+A12+A2+A13+A14+A15
EN 60335 -2-41: 2003+A1+A2
EN 62233: 2008
EN 55014 -1: 2006+A1+A2
EN 55014 -2: 1997+A1+A2
EN 61000 -3-2: 2006+A1+A2
EN 61000 -3-3: 2008
WARRANTY
We will address claims for any defects in materials and workmanship during the statutory period of limi-
tation by means of repairs or replacements of our choice. The period of limitation is governed by the laws
of the country in which the machine was purchased.
Our warranty applies only if:
The machine has been properly handled
The operating instructions have been adhered
to
Original replacement parts have been used
The warranty is no longer in effect if:
Efforts have been made to repair the machine
Technical modifications have been made to the
machine
The machine has not been used for its intended
purpose
The warranty does not cover:
Damage to paint work through normal use
Parts subject to wear as indicated in the replacement parts list with a box [xxx xxx (x)]
Internal combustion engines – separate warranty conditions of the respective engine manufacturer
apply
The warranty period begins with the purchase by the first buyer. The warranty period begins on the date
that appears on the original purchase receipt. In the event of a warranty claim, please your contact supp-
lier or the nearest authorised customer service centre with this warranty declaration and the purchase re-
ceipt in hand. This warranty does not affect the legal warranty claims by the purchaser against the seller.

nl Vertaling van de originele gebruikershandleiding
18 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
VERTALING VAN DE ORIGINELE
GEBRUIKERSHANDLEIDING
Inhoudsopgave
Over dit handboek............................................18
Productbeschrijving.......................................... 18
Inhoud van de levering.................................... 19
Veiligheidsvoorschriften....................................19
Montage............................................................19
Inbedrijfstelling..................................................20
Onderhoud........................................................20
Opslag.............................................................. 20
Afvoeren........................................................... 20
Storingen oplossen.......................................... 21
EG-CONFORMITEITSVERKLARING.............. 22
GARANTIE....................................................... 22
OVER DIT HANDBOEK
Lees deze documentatie vóór ingebruikname
door. Dit is een voorwaarde voor veilig wer-
ken en storingsvrij gebruik.
Neem de veiligheidsvoorschriften en waar-
schuwingen in deze documentatie en op het
product in acht.
Deze documentatie is permanent onderdeel
van het beschreven product en dient bij ver-
koop aan de koper te worden overgedragen.
Legenda
LET OP!
Het nauwkeurig in acht nemen van deze
waarschuwingen kan verwondingen en/
of materiële schade voorkomen.
ADVICE
Speciale aanwijzingen voor een beter
begrip en gebruik.
PRODUCTBESCHRIJVING
In deze documentatie worden diverse modellen
dompelpompen beschreven. U kunt uw model
identificeren aan de hand van het typeplaatje.
Productoverzicht
1 Aansluitkabel met lichtnetstekker
2 Draaggreep
3 Kabel vlotterschakelaar
4 Pomphuis
5 Vlotterschakelaar
6 Aanzuigsleuf
7 Elleboogstuk
8 Combinippel
9 Ontluchting (alleen Drain 10000/15000
INOX/Drain 20000 HD)
Werking van Drain 10000 / 12000
De dompelpomp zuigt de te verpompen vloeistof
rechtstreeks aan via de aanzuigsleuf en verpompt
deze via de pompuitgang aan de combinippel. Het
apparaat wordt via een vlotterschakelaar in- en
uitgeschakeld.
Werking van Drain 10000 INOX / 15000 INOX /
DRAIN 20000 HD
De dompelpomp zuigt de te verpompen vloeistof
rechtstreeks aan via de aanzuigsleuf en verpompt
deze via de pompuitgang. Het apparaat wordt via
een vlotterschakelaar in- en uitgeschakeld. Voor
een storingsvrije werking moet de dompelpomp
worden ontlucht via de ontluchter.
INOX
Apparaten met de aanduiding "INOX" worden ge-
leverd in een roestvrijstalen uitvoering. Dit is ver-
der niet van invloed op de constructie en de wer-
king.
Reglementair gebruik
De dompelpomp is bestemd voor particulier ge-
bruik in huis en tuin. Hij mag alleen worden ge-
bruikt binnen de grenswaarden en overeenkoms-
tig de technische gegevens.
De dompelpomp is geschikt voor:
afvoeren van water na een overstroming
het rond- en leegpompen van reservoirs (bijv.
zwembassins)
uitpompen van water uit bronnen en schach-
ten
ontwateren van draineringen en zinkputten.
De dompelpomp is uitsluitend geschikt voor het
verpompen van de volgende vloeistoffen:
schoon water, regenwater
chloorhoudend water (zoals in zwembassins)

Productbeschrijving
467771_e 19
verbruikswater
vuilwater met max. 5 % aan zwevende de-
eltjes en een max. korrelgrootte van 30 mm*
doorsnede.
Elke andere of verder strekkende toepassing
wordt beschouwd als niet overeenkomstig het ge-
bruiksdoel.
* 38 mm Drain 20000 HD
Mogelijk foutief gebruik
De dompelpomp mag niet worden ingezet voor
continubedrijf. De pomp is niet geschikt voor het
verpompen van:
drinkwater
zout water
vloeibare levensmiddelen
bijtende vloeistoffen, chemicaliën
agressieve, brandbare, explosieve of gas
producerende chemicaliën of vloeistoffen
vloeistoffen die warmer zijn dan 35 °C
zandhoudend water of schurende vloeistof-
fen.
INHOUD VAN DE LEVERING
Thermische beveiliging
Het apparaat is uitgerust met een thermische be-
veiliging die de motor uitschakelt bij oververhit-
ting. Na een afkoelfase van circa 15 - 20 minuten
schakelt de pomp weer automatisch in.
Gebruik de dompelpomp uitsluitend wanneer
deze volkomen is ondergedompeld.
VEILIGHEIDSVOORSCHRIFTEN
LET OP!
Risico op letsel!
Gebruik het apparaat en de verlengkabel
uitsluitend in onbeschadigde toestand!
Beschadigde apparaten mogen niet wor-
den gebruikt.
Veiligheidsfuncties en beveiligingen mo-
gen niet buiten werking worden gesteld!
Kinderen of personen die de gebruikshand-
leiding niet hebben gelezen, mogen het ap-
paraat niet gebruiken.
Het apparaat mag nooit aan de aansluitkabel
worden opgetild, vervoerd of bevestigd.
Het eigenhandig aanbrengen van verande-
ringen of ombouwen van het apparaat is ver-
boden.
Elektrische veiligheid
VOORZICHTIG!
Risico bij het aanraken van stroom-
voerende onderdelen!
Haal de stekker meteen uit het stopcon-
tact wanneer de verlengkabel werd be-
schadigd of is doorgesneden! Wij raden
aan het apparaat aan te sluiten via een
FI-aardlekschakelaar met een nominale
lekstroom van < 30 mA.
De spanning van het lichtnet in huis moet
overeenstemmen met de vermeldingen voor
netspanning in de Technische Gegevens; ge-
bruik geen andere voedingsspanning.
Het apparaat mag uitsluitend worden ge-
bruikt met een elektrische inrichting die vol-
doet aan de vereisten vermeld in DIN/VDE
0100, Paragraaf 737, 738 en 702 (zwemba-
den). Ter beveiliging moet een hoofdscha-
kelaar van 10 A en een aardlekschakelaar
met een nominale lekstroom van 10/30 mA
worden geïnstalleerd.
Gebruik alleen een verlengingskabel die ge-
schikt is voor gebruik buitenshuis en met een
minimale doorsnede van 1,5 mm2. Wikkel
een kabeltrommel altijd helemaal af.
Beschadigde of sterk verslechterde verlen-
gingskabels mogen niet gebruikt worden.
➯Controleer vooraf aan de ingebruikname
de conditie van uw verlengingskabels.
MONTAGE
Monteren van drukleiding
zie Afb. A,D en G
1. Schroef het elleboogstuk (7) in de pompuit-
gang.
2. Schroef de combinippel (8) in het elleboog-
stuk.
3. Bevestig een slang aan de combinippel.
ADVICE
De combinippel kan worden afges-
neden naargelang de gekozen slan-
gaansluiting. Gebruik een zo groot
mogelijke slangdiameter.

nl Inbedrijfstelling
20 DRAIN 10000 / 12000 / 20000 HD / 10000
(INOX) / 15000 (INOX)
INBEDRIJFSTELLING
Veiligheid
LET OP!
Voorkom door passende maatregelen
dat bij een storing aan de dompel-
pomp gevolgschade door overstroming
zou kunnen optreden.
Zorg dat de dompelpomp stevig wordt ge-
plaatst of gebruik de pomp hangend aan een
touw.
Houd voldoende afstand aan ten opzichte
van de ondergrond.
Laat de dompelpomp nooit draaien tegen een
gesloten drukleiding in.
Let bij gebruik in zinkputten steeds op de af-
doende dimensionering.
Zorg dat de put voor lopende mensen en die-
ren steeds veilig is afgedekt.
Aanzetten van de pomp
zie Afb. A - H
LET OP!
De dompelpomp mag geen vaste sub-
stanties aanzuigen. Door zand en an-
dere schurende stoffen in de verpompte
vloeistof raakt de dompelpomp defect.
1. Rol de aansluitkabel (1) helemaal af.
2. Controleer of elektrische aansluitpunten veilig
zijn aangebracht en niet nat kunnen worden.
3. Wijzig de vastklempositie en stel het schakel-
punt van de vlotterschakelaar (5) afzonderlijk
in.
4. Klem de kabel van de vlotterschakelaar aan
het pomphuis (4) vast.
➯Aanbevolen kabellengte van vlotterscha-
kelaar ca. 120 mm.
ADVICE
Gebruik bij een modderige, zandige
of steenachtige ondergrond een ge-
schikte plaat om de dompelpomp
veilig op te plaatsen.
5. Laat de dompelpomp langzaam zakken in
de te verpompen vloeistof. Houd de dompel-
pomp daarbij iets schuin, zodat eventueel in-
gesloten lucht kan ontwijken.
6. Ontlucht de dompelpomp DRAIN 10000
INOX/15000 INOX/DRAIN 20000 HD via de
ontluchter (Afb. D -9/ G-9).
7. Steek de stekker aan de aansluitkabel in het
stopcontact.
➯De dompelpomp schakelt via de vlot-
terschakelaar bij het bereiken van een
bepaalde waterstand automatisch in en
bij het dalen van de waterstand tot uit-
schakelhoogte automatisch uit.
Uitschakelen van de pomp
1 Trek de lichtnetstekker uit het stopcontact.
ONDERHOUD
Het apparaat dient vóór aanvang van alle
montage- en onderhoudswerkzaamheden
van het elektriciteitsnet losgekoppeld te wor-
den.
Reinigen van de pomp
ADVICE
Na het verpompen van chloorhoudend
zwembadwater of vloeistoffen die resten
achterlaten, moet de pomp met schoon
water worden doorgespoeld.
1. Reinig de aanzuigsleuf van de zuigvoet zo
nodig met schoon water.
OPSLAG
ADVICE
Als er kans is op bevriezing moet het sys-
teem helemaal geleegd worden.
AFVOEREN
Gebruikte apparaten, batterijen of
accu´s niet afvoeren via de vuilnisop-
haaldienst!
Verpakking, apparaat en accessoires zijn
gemaakt van recyclebare materialen en
moeten ook als zodanig worden afgevo-
erd.
