AL-KO HWA 1001 INOX Quick guide

477 220_b I 09/2014
HWA 1001 INOX / 1304 F
Betriebsanleitung

D
2 HWA 1001 INOX / 1304 F
Inhaltsverzeichnis
D Betriebsanleitung...................................................................................................... 6
EN Translation of the original operating instructions................................................... 13
NL Vertaling van de originele gebruikershandleiding.................................................. 20
FR Traduction du mode d‘emploi original....................................................................28
ES Traducción del manual de instrucciones original...................................................36
IT Traduzione delle istruzioni per l‘uso originale........................................................43
SL Prevod izvirnika navodila za uporabo....................................................................51
HR Prijevod originalnih uputa za uporabu................................................................... 58
PL Tłumaczenie oryginalnej instrukcji obsług..............................................................65
CS Překlad originálního návodu k použití....................................................................73
SK Preklad originálneho návodu na použitie...............................................................81
HU Az eredeti használati utasítás fordítása.................................................................89
DA Oversættelse af original brugsanvisning................................................................97
SV Översättning av orginalbruksanvisning................................................................ 105
FI Alkuperäisen käyttöohjeen käännös.................................................................... 112
RU Перевод оригинального руководства по эксплуатации...................................119
UK Переклад оригінального посібника з експлуатації...........................................128
TR Orjinal kullanım kılavuzunun çevirisi.................................................................... 136
© 2014
AL-KO KOBER GROUP Kötz, Germany
This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without
the express permission of the AL-KO KOBER GROUP.

477 220_b 3
HWA 1001 INOX
Art. Nr.112 461
HWA 1304 F
Art. Nr.113 122
1000 W 1300 W
230 V AC, 50 Hz 230 V AC, 50 Hz
X4 X4
86 dB (A) 83 dB (A)
9 m 9 m
48 m/4,8 bar 50 m/5,0 bar
4000 l/h 5000 l/h
35 °C 35 °C
1 1
1" 1"
12 kg netto 13 kg netto

D

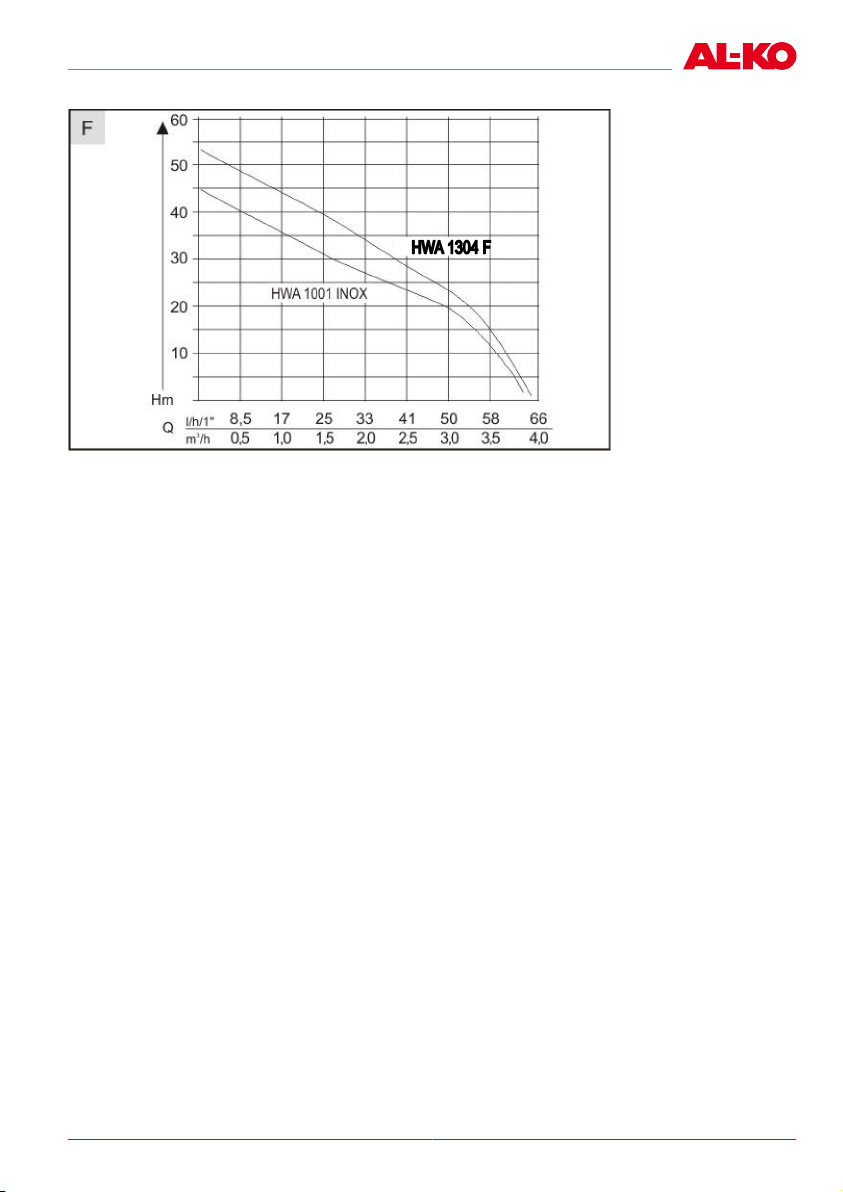

4 HWA 1001 INOX / 1304 F

477 220_b 5

DOriginal-Betriebsanleitung
6 477 220_b
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
Zu dieser Dokumentation...................................6
Produktbeschreibung..........................................6
Sicherheitshinweise............................................7
Inbetriebnahme...................................................8
Wartung und Pflege........................................... 9
Entsorgung....................................................... 10
Hilfe bei Störungen.......................................... 11
EG-Konformitätserklärung................................12
Garantie............................................................12
HWA 1001 INOX............................................143
HWA 1304 F.................................................. 144
ZU DIESER DOKUMENTATION
Lesen Sie diese Dokumentation vor der Inbe-
triebnahme durch. Dies ist Voraussetzung für
sicheres Arbeiten und störungsfreie Handha-
bung.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Diese Dokumentation ist permanenter Be-
standteil des beschriebenen Produkts und
soll bei Veräußerung dem Käufer mit überge-
ben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise
kann Personen- und / oder Sachschäden
vermeiden.
HINWEIS
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
PRODUKTBESCHREIBUNG
Produktübersicht
1 Druckschalter (Hydrocontrol)
2 Anschlusskabel
3 Verbindungskabel (Druckschal-
ter-Pumpe)
4 Motorgehäuse
5 Pumpengehäuse
6 Ablassschraube Pumpenraum
7 Ablassschraube Filterraum
8 Pumpeneingang/Saugleitungsan-
schluss
9 Klarsichtdeckel Filter
10 Einfüllschraube
11 Pumpenausgang
12 Runddichtring für Pumpenausgang
13 Verbindungsnippel
14 Flachdichtung für Druckschalter
15 Anschluss Druckleitung
16 Druckleitung (Zubehör)
17 Vorfilter (Zubehör)
18 Sauggarnitur (Zubehör)
19 Dichtungen zum Filter
20 Filter
21 Rückschlagventil
22 Dichtung
23 Runddichtring (Klarsichtdeckel- Filter-
raum)
24 Flachdichtung
25 LED "Power"
26 LED "Failure"
27 LED "On"
28 Taste "RESET"
HINWEIS
Das Zubehör gehört nicht zum Lieferum-
fang.
Bestimmungsgemäße Verwendung
Das Hauswasserwerk ist für die private Nutzung
in Haus und Garten bestimmt. Es darf nur im Rah-
men der Einsatzgrenzen gemäß den technischen
Daten betrieben werden.
Das Gerät ist ausschließlich für folgende Anwen-
dungen geeignet:

Produktbeschreibung
477 220_b 7
Garten- und Grundstücksbewässerung
Wasserversorgung im Haus
Druckerhöhung in der häuslichen Wasser-
versorgung. Beachten Sie die örtlichen Vor-
schriften der Wasserversorgung. Fragen Sie
Ihren Sanitärfachmann.
Das Gerät ist ausschließlich zum Fördern von fol-
genden Flüssigkeiten geeignet:
Klarwasser
Regenwasser
Möglicher Fehlgebrauch
Das Gerät darf nicht im Dauerbetrieb eingesetzt
werden. Sie ist nicht geeignet zur Förderung von:
Trinkwasser
Salzwasser
Lebensmitteln
aggressiven Medien, Chemikalien
ätzenden, brennbaren, explosiven oder ga-
senden Flüssigkeiten
Flüssigkeiten, die wärmer als 35 °C sind
sandhaltigem Wasser und schmirgelnden
Stoffen
Lieferumfang
Funktion
Das Hauswasserwerk arbeitet automatisch. Die
Pumpe schaltet sich druckabhängig ein und aus
(siehe technische Daten). Wird eine Entnahme-
stelle geöffnet, saugt die Pumpe Wasser über den
Pumpeneingang (8) an und fördert es durch den
Druckleitungsanschluss (11) zur Entnahmestelle.
Die Pumpe schaltet ca. 15 Sekunden nach Schlie-
ßen der Entnahmestelle automatisch ab.
Thermoschutz
Die Tauchpumpe ist mit einem Thermoschalter
ausgestattet, der die Pumpe bei Überhitzung ab-
schaltet. Nach einer Abkühlphase von ca. 15 -
20 Minuten schaltet die Pumpe selbsttätig wieder
ein. Betreiben Sie die Pumpe nur im eingetauch-
ten Zustand.
SICHERHEITSHINWEISE
ACHTUNG!
Das Gerät darf nur an einer elektrischen
Einrichtung gemäß DIN/VDE 0100, Teil
737, 738 und 702 betrieben werden. Zur
Absicherung muss ein Leitungs- Schutz-
schalter 10 A sowie ein Fehlerstrom-
schutzschalter mit einem Nennfehler-
strom von 10/30 mA installiert sein.
ACHTUNG!
Die Angaben über Netzspannung und
Stromart am Typenschild müssen mit
den Daten Ihres Elektronetzes überein-
stimmen.
ACHTUNG!
Nur Verlängerungskabel 3 x 1,5 mm²
der Qualität H07RN-F nach DIN
57282/57245 mit spritzwassergeschütz-
ter Steckvorrichtung verwenden. Kabel-
trommeln müssen vollständig abgerollt
sein.
ACHTUNG!
Jegliche eigenmächtigen Veränderun-
gen oder Umbauten am Gerät sind ver-
boten.
ACHTUNG!
Beschädigte Geräte dürfen nicht betrie-
ben werden. Reparaturen dürfen nur
durch unsere Kundendienstwerkstätten
durchgeführt werden.
ACHTUNG!
Das Gerät nie am Anschlusskabel hoch-
heben, transportieren oder befestigen.
Das Anschlusskabel nicht dazu benut-
zen, um den Netzstecker aus der Steck-
dose zu ziehen.
ACHTUNG!
Ziehen Sie vor Wartungs-, Pflege- und
Reparaturarbeiten oder bei Störungen
stets den Netzstecker. Schützen Sie den
Netzstecker vor Feuchtigkeit.

DInbetriebnahme
8 HWA 1001 INOX / 1304 F
ACHTUNG!
Das Gerät darf nur bestimmungsgemäß
verwendet werden. Vor Gebrauch sicher
stellen, dass:
das Gerät, das Anschlusskabel und
der Netzstecker nicht beschädigt
sind
INBETRIEBNAHME
ACHTUNG!
Achten Sie beim Montieren der Saug-
und Druckschlauchleitungen, dass kein
mechanischer Druck oder Zug auf das
Gerät ausgeübt wird. Wir empfehlen den
Einbau von flexiblen Leitungen am Pum-
peneingang (8) und am Pumpenaus-
gang (11). Fragen Sie auch Ihren Fach-
händler.
ACHTUNG!
Im täglichen Betrieb (Automatikbetrieb)
müssen Sie durch geeignete Maßnah-
men ausschließen, dass bei Störungen
am Gerät Folgeschäden durch die Über-
flutung von Räumen entstehen. Dies ist
beispielsweise durch die Installation ei-
ner Alarmanlage oder einer Reserve-
pumpe sicherzustellen.
Stellen Sie das Gerät auf einen ebenen, über-
flutungssicheren, festen und waagerechten
Standort.
Stellen Sie sicher, dass elektrische Steckver-
bindungen im überflutungssicheren Bereich
angebracht sind.
Stellen Sie sicher, dass Ihr Hauswasserwerk
vor Regen und direktem Wasserstrahl ge-
schützt ist.
Saugleitung montieren
ACHTUNG!
Wählen Sie die Länge der Saugleitung
so aus, dass die Pumpe nicht trockenlau-
fen kann. Der Saugschlauch muss sich
immer 30 cm unterhalb der Wasserober-
fläche befinden.
1. Bauen Sie in die Saugleitung ein Rückschlag-
ventil ein, um das Auslaufen von Förderflüs-
sigkeit aus dem Gerät zu verhindern.
2. Bei geringfügig sandhaltigem Wasser muss
zwischen Saugleitung und Pumpeneingang
ein Vorfilter (17) eingebaut werden (nur HWA
1001 Inox). Fragen Sie dazu Ihren Fachhänd-
ler.
3. Montieren Sie die Saugleitung. Achten Sie
dabei auf dichten Anschluss, ohne das Ge-
winde zu beschädigen.
4. Saugleitung stets steigend verlegen.
HINWEIS
Bei einer Ansaughöhe über 4 m sollte ein
Saugschlauch mit einem Durchmesser
größer 1“ montiert werden. Wir empfeh-
len das Verwenden einer AL-KO Saug-
garnitur (18) mit Saugschlauch, Saug-
korb und Fußventil (Rückflussstop). Fra-
gen Sie dazu Ihren Fachhändler.
HINWEIS
Bei Verlegen über Pumpenhöhe bilden
sich Luftblasen in der Leitung.
Druckschalter (Hydrocontrol) montieren
Den Verbindungsnippel (13) mit dem Dichtring für
den Pumpenausgang (12) auf den Pumpenaus-
gang aufschrauben. Achten Sie hierbei auf dich-
ten Anschluss ohne das Gewinde zu beschädi-
gen. Den Druckschalter (1) mit der Flachdichtung
(14) mit dem Verbindungsnippel (13) verschrau-
ben.
ACHTUNG!
Der auf dem Druckschalter (1) aufge-
druckte Pfeil muss in Flussrichtung zei-
gen.
ACHTUNG!
Das Gerät funktioniert nicht ordnungsge-
mäß wenn:
die Entnahmestelle 15 m höher als
das Gerät liegt.
der auf dem Druckschalter (1) auf-
gedruckte Pfeil nicht in Flussrich-
tung zeigt.
der Druckschalter nicht in aufrechter
Position montiert ist.
Druckleitung montieren
1. Montieren Sie die Druckleitung. Achten Sie
dabei auf dichten Anschluss, ohne das Ge-
winde zu beschädigen.

Inbetriebnahme
477 220_b 9
Pumpe befüllen
ACHTUNG!
Die Pumpe muss vor jeder Geräteauf-
stellung/ Inbetriebnahme bis zum Über-
lauf mit Wasser gefüllt werden, damit sie
sofort ansaugen kann. Trockenlauf zer-
stört die Pumpe.
1. Öffnen Sie die Einfüllschraube (10).
2. Füllen Sie über die Einfüllöffnung Wasser ein,
bis das Pumpengehäuse (5) voll ist.
3. Schrauben Sie die Einfüllschraube (10) ein.
HINWEIS
Die Pumpe kann nicht über den Hydro-
control befüllt werden, da zur Pumpe hin
ein Rückschlagventil eingebaut ist.
Erstinbetriebnahme der Pumpe
HINWEIS
Bei Erstinbetriebnahme schaltet die
Pumpe nach ca. 10 sec. automatisch ab.
Danach muss die Taste "RESET“ (28)
solange gedrückt werden, bis die Pumpe
Wasser fördert. Wird die Taste "RESET"
losgelassen, bevor die Pumpe Wasser
fördert, schaltet die Pumpe aus Sicher-
heitsgründen automatisch ab. Sollte der
Ansaugvorgang länger als 2 min. dau-
ern, die Pumpe und den Saugschlauch
erneut befüllen, die Verschraubungen
auf Dichtheit überprüfen und den Vor-
gang wiederholen.
1. Öffnen Sie einen in der Druckleitung vorhan-
denen Verschluss (Ventil, Spritzdüse, Was-
serhahn).
2. Stecken Sie den Netzstecker des Anschluss-
kabels in die Steckdose. Die Pumpe beginnt
zu fördern.
3. Schließen Sie den Verschluss in der Drucklei-
tung, nachdem Wasser ohne Lufteinschlüsse
aus der Leitung geflossen ist. Die Pumpe
schaltet nach ca. 15 s automatisch ab. Der
Hauswasserautomat ist betriebsbereit.
Pumpe ausschalten
1. Ziehen Sie den Netzstecker aus der Steck-
dose.
Bedienung des Gerätes
Nehmen Sie das Gerät wie beschreiben in Betrieb
(Erstinbetriebnahme des Gerätes). Der Hauswas-
serautomat ist elektronisch geregelt und arbeitet
nach Erstinbetriebnahme vollautomatisch.
Erstinbetriebnahme der Pumpe
HINWEIS
Nach Störungen oder wenn bei der Erst-
inbetriebnahme kein Wasser gefördert
wird, muss die Pumpe manuell gestartet
werden.
1. Überprüfen Sie die Saugseite des Gerätes
und das Wasserniveau.
2. Starten Sie die Pumpe durch Drücken der
Taste "RESET“ (28).
3. Wenn nach mehreren erfolglosen Versuchen
kein Wasser gefördert wird, die Verschrau-
bungen auf Dichtheit überprüfen und die
Pumpe neu befüllen.
4. Bei der WHA 1300 F den richtigen Sitz des
Klarsichtdeckels (9) des Filters überprüfen.
Betriebszustandsanzeigen
Die Betriebszustände werden mit Hilfe von Kon-
trollleuchten (LED) angezeigt.
Kontrollleuchte "Power" (25)
Zeigt an ob das Gerät am Netz angeschlossen ist.
Kontrollleuchte "Failure" (26)
Zeigt an, dass ein Fehler vorliegt.
Kontrollleuchte "On" (27)
Zeigt an, dass die Pumpe in Betrieb ist.
WARTUNG UND PFLEGE
ACHTUNG!
Vor Beginn jeder Wartungsarbeit ist das
Gerät vom Netz zu trennen und gegen
Wiedereinschalten zu sichern.
Reinigungsarbeiten
Nach Förderung von chlorhaltigem Schwimmbad-
wasser oder Flüssigkeiten, die Rückstände hin-
terlassen, muss die Pumpe mit klarem Wasser
durchgespült werden.
Filter reinigen (nur HWA 1300 F)
ACHTUNG!
Die Dichtung (23) muss richtig in die
Dichtungsaufnahme am Pumpenkopf
eingelegt sein (siehe Detail im Bild D).
Bei Bedarf Dichtung mit säurefreiem Fett
leicht einfetten.

DWartung und Pflege
10 HWA 1001 INOX / 1304 F
1. Verschlussschraube (7) der Entleerungsöff-
nung abschrauben, den Filterraum entleeren
und die Entleerungsöffnung wieder verschlie-
ßen.
2. Filterdeckel (9) mit Hilfe des Filterschlüssels
abschrauben.
3. Filter (20) aus dem Pumpenkopf herausneh-
men und unter fließendem Wasser reinigen.
4. Vor dem Einbau des Filters die beiden Dich-
tungen (19) am Filter und die Dichtung (23)
auf Beschädigung prüfen, bei Bedarf erneu-
ern.
5. Filter einbauen, Filterdeckel aufschrauben
und mit dem Filterschlüssel handfest anzie-
hen.
Verstopfungen beseitigen
Verstopfungen der Pumpe wie folgt beseitigen:
1. Entfernen Sie den Saugschlauch am Pum-
peneingang (8).
2. Druckleitung und Hydrocontrol entfernen.
3. Filter und Rückschlagventil herausneh-
men und Filterdeckel wieder aufschrauben
(nur bei HWA 1300 F).
4. Schließen Sie den Druckschlauch an die
Wasserleitung an und lassen Sie Wasser
durch das Pumpengehäuse laufen, bis die
Verstopfung beseitigt ist.
5. Vor Wiederinbetriebnahme können Sie durch
Entsorgung kurzes Einschalten prüfen, ob die
Pumpe frei dreht.
6. Filter und Rückschlagventil einbauen und Fil-
terdeckel wieder aufschrauben und mit dem
Filterschlüssel handfest anziehen. (nur bei
HWA 1300 F).
7. Hydrocontrol und Druckleitung montieren.
8. Nehmen Sie das Gerät wie im Abschnitt
"Erstinbetriebnahme der Pumpe" beschrie-
ben wieder in Betrieb.
Rückschlagventil aus- und einbauen, reini-
gen (HWA 1300 F)
1. Filter ausbauen (siehe Abschnitt "Filter reini-
gen").
2. Rückschlagventil (21) herausschrauben und
unter fließendem Wasser reinigen.
3. Dichtung (22) bei Bedarf erneuern.
4. Rückschlagventil einbauen.
5. Filter und Filterdeckel einbauen.
Frostschutz
Bei Frostgefahr muss das Hauswasserwerk voll-
ständig entleert werden (Leitungen, Pumpe und
Hydrocontrol)).
1. Entleeren Sie die Saug- und Druckleitung.
2. Schrauben Sie die Ablassschrauben (6) und
(7) (HWA 1300 F) heraus und lassen Sie das
Wasser aus der Pumpe auslaufen.
3. Ablassschrauben wieder einschrauben und
das Hauswasserwerk frostfrei lagern.
ENTSORGUNG
Ausgediente Geräte, Batterien oder
Akkus nicht über den Hausmüll ent-
sorgen!
Verpackung, Gerät und Zubehör sind aus
recyclingfähigen Materialien hergestellt
und entsprechend zu entsorgen.

Hilfe bei Störungen
477 220_b 11
HILFE BEI STÖRUNGEN
ACHTUNG!
Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.
Störung LED-Anzeige Ursache Beseitigung
LED "Power" leuchtet
nicht
LED "On" Leuchtet
nicht
Keine Netzspannung vor-
handen
Fehler in der Elektronik
Stromversorgung prüfen,
ggf. von Elektrofachkraft
prüfen lassen.
Kundendienst benachrichti-
gen.
LED "Power" leuch-
tet, LED "On" Leuchtet
nicht
Druckleitung ist verstopft
Entnahmestelle ist höher
als 15 m.
Wassermangel an der
Saugseite.
Laufrad blockiert.
Thermoschutz hat ausge-
löst.
Druckleitung überprüfen.
Entnahmehöhe verringern.
Saugseitige Anschlüsse
und Wasserstand prüfen.
Reinigen der Pumpe, Taste
"RESET" (28) drücken.
Die Pumpe
läuft nicht
LED "Power" leuchtet,
LED "On" leuchtet
Fehler in der Elektronik. Kundendienst benachrichti-
gen.
Saugseitige Verstopfung. VORSICHT! Verbrennungs-
gefahr durch heißes Was-
ser!
Ansaugbereich reinigen.
Pumpe saugt
nicht an
Druckleitung geschlossen. VORSICHT! Verbrennungs-
gefahr durch heißes Was-
ser!
Druckleitung öffnen.
Saugseitige Verstopfung. Ansaugbereich reinigen.
Filter reinigen (HWA 1300
F)
Ansaughöhe zu groß. Ansaughöhe verringern.
Schlauchdurchmesser zu
klein.
Größeren Druckschlauch
verwenden.
Fördermenge
zu gering
Förderhöhe zu groß. Förderhöhe verringern.
Pumpe läuft an
und schaltet
wieder ab
Leckagen in den Drucklei-
tungen.
Rückschlagventil undicht.
Druckleitungen prüfen.
Rückschlagventil reinigen.
Kundendienst benachrichti-
gen.
Pumpe schal-
tet nicht selbst-
ständig
Pumpe saugt Luft.
Wassermangel saugseitig.
Pumpe ausstecken, gege-
benenfalls abkühlen lassen.

DEG-Konformitätserklärung
12 HWA 1001 INOX / 1304 F
HINWEIS
Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.
EG-KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den An-
forderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen
Standards entspricht.
Produkt Typ Hersteller
Hauswasserwerk
Seriennummer
G3043045
HWA 1001 INOX
HWA 1304 (1300) F
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Bevollmächtigter EU-Richtlinien Harmonisierte Normen
Hr. Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EG
2004/108/EG
2000/14/EG (13)
Kötz, 17.09.2014
Wolfgang Hergeth; Ma-
naging Director
Schallleistungspegel
EN ISO 3744
gemessen / garantiert
HWA 1001 INOX 83/86
dB(A)
HWA 1304 (1300) F
82/83 dB(A)
EN 60335-1
EN 60335-2-41
EN 60335-2-41/A2
EN 55014-1
EN 55014-1/A1
EN 55014-2
EN 61000-3-2
EN 61000-3-2/A1
EN 61000-3-2/A7
EN 61000-3-2/A4
EN 61000-3-3
GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-
rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die
Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
eigenmächtigen Reparaturversuchen
eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf
dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ-
ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers
gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

Translation of the original operating instructions
477 220_b 13
TRANSLATION OF THE ORIGINAL
OPERATING INSTRUCTIONS
Contents
About this documentation................................ 13
Product description.......................................... 13
Safety instructions............................................14
Startup..............................................................15
Maintenance and care..................................... 16
Disposal............................................................17
Troubleshooting................................................18
EC declaration of conformity............................19
Warranty...........................................................19
ABOUT THIS DOCUMENTATION
Read this documentation before starting up
the machine. This is a precondition for safe
working and flawless operation.
Observe the safety warnings in this docu-
mentation and on the product.
This documentation is a permanent integral
part of the product described and must be
passed on to the new owner if the product is
sold.
Explanation of symbols
CAUTION!
Following these safety warnings care-
fully can prevent personal injury and/or
material damage.
ADVICE
Special instructions for greater ease of
understanding and improved handling.
PRODUCT DESCRIPTION
Product overview
1 pressure switch (hydro-control)
2 electric cable
3 connection cable (pressure switch
pump)
4 motor housing
5 pump housing
6 draining screw pump chamber
7 draining screw filter chamber
8 pump inlet/suction hose connection
9 transparent filter cover
10 filler screw
11 pump outlet
12 round seal ring for pump outlet
13 connection nipple
14 flat seal for pressure switch
15 pressure hose connection
16 pressure hose (accessory)
17 pre-filter (accessory)
18 suction fitting (accessory)
19 seals for filter
20 filter
21 non-return valve
22 seal
23 round seal ring (transparent cover filter
chamber)
24 flat seal
25 LED "Power"
26 LED "Failure"
27 LED "On"
28 "RESET" button
ADVICE
The accessory is not part of the scope of
delivery.
Designated use
The domestic water system is designed for home
use in your house or garden. Please observe the
technical data given in the instructions before put-
ting the system into operation.
Your domestic water system has been designed
for use in the following applications:

en Product description
14 477 220_b
irrigation and watering, e.g. of your lawn or
flower and vegetable gardens
domestic water supply
increasing pressure in the domestic water
supply. Please observe the regulations is-
sued by your local water works. If necessary,
ask a plumber.
The system is designed to pump only the following
liquids:
clear water
rain water
Possible misuse
Your domestic water system is not intended for
permanent operation. The pump may not be used
to pump the following liquids:
drinking water
salt water
beverages or liquid foods
corrosives or chemicals
acids or combustible, explosive or gasfor-
ming liquids
liquids with a temperature above 35 °C
sandy water or water containing abrasives
Scope of delivery
Function
The domestic water system works automatically.
The pump automatically switches on or off depen-
ding on the pressure set (see technical data). The
system sucks the liquid to be pumped through the
suction hose (8) and lets it out into the reservoir
(11). Upon reaching the set cut-out pressure (re-
servoir is full), the system automatically switches
off after approx. 15 sec.
Thermal protection
Your submersible pump is equipped with a ther-
mal protection switch which automatically swit-
ches off the pump in case of overheating. The
pump will remain off until it has cooled down. After
about 15 - 20 minutes, the pump will automatically
switch on.
SAFETY INSTRUCTIONS
CAUTION!
The domestic water system may only be
connected to an electrical device which
is compliant with DIN/VDE 0100, Parts
737, 738 and 702 (swimming pools).
Make sure that fuse protection in the
form of a 10 A automatic cut-out and a
fault current guard circuit with a nominal
fault current of 10/30 mA is installed.
CAUTION!
The supply voltage and current specified
on the type plate must be identical with
the voltage and current of your electrical
system.
CAUTION!
If you need to connect your domestic wa-
ter system to an extension cord, make
sure that the cable is 3 x 1.5 mm2, which
it corresponds to type H07RN-F and is
compliant with DIN 57282/57245. The
connector must be splash-proof. Cable
drums must be completely unwound.
CAUTION!
Do not attempt to make any changes or
modifications to the device by yourself.
You may endanger your life or invalidate
the warranty.
CAUTION!
Do not operate the system if it is dama-
ged. Necessary repairs must be carried
out in a qualified AL-KO service centre.
CAUTION!
Never use the electric cable to lift, carry
or attach the system to another object.
Do not pull on the cable when unplugging
the system.
CAUTION!
Make sure that the system is unplugged
before beginning any maintenance, re-
pair or cleaning work. In the event of a
malfunction, immediately unplug the sys-
tem. Make sure that the plug does not
get wet.

Startup
477 220_b 15
CAUTION!
The domestic water system may not be
used for any other than its designated
use. Before putting the system into ope-
ration, make sure that
the pump, reservoir, the electric ca-
ble and the plug are not worn or da-
maged.
STARTUP
CAUTION!
When attaching the suction and pressure
hoses, make sure that they do not exert
a tension on the device. We recommend
the use of flexible hoses at the pump inlet
(11) and outlet (8). If you have any ques-
tions, ask your retailer.
CAUTION!
When operating the system (automatic
operation), take appropriate measures to
ensure that damage due to flooding can-
not occur if the system should malfunc-
tion. This can be ensured, for instance,
by installing an alarm system or a re-
serve pump.
Place the device onto a hard, flat surface so
that it cannot tip over and so that it will not be
near the flow of water.
Make sure that electrical plug connectors are
place in an area that is safe from flooding.
Make sure that the device is protected from
rain and any direct exposure to water.
Attaching the suction hose
CAUTION!
Choose a hose which is long enough so
that the device will not suck in air and run
dry. The hose should be at least 30cm
under the surface of the liquid to be pum-
ped while the pump is in operation.
1. Mount a non-return valve in the suction hose
to prevent the liquid from running back out of
the pump.
2. Attach the suction hose. Make sure to screw
it in tightly, but take care not to damage the
threads.
3. Before pumping sandy water, you must in-
sert a pre-filter (17) (only HWA 1001 Inox)
between the suction hose and the pump in-
let or you will dam- age your domestic wa-
ter system. The filter is available at your local
retailer’s.
4. When laying the suction hose, make sure that
it is lower than the system.
ADVICE
If the liquid to be pumped is deeper than
4 m, you should use a suction hose
which is larger than 1“ in diameter for the
best performance. We recommend our
AL-KO suction set (18), which consists of
a suction hose, strainer and non-return
valve. The suction set is available at your
local retailer’s.
ADVICE
If the suction hose is laid so that it is hig-
her than the device, bubbles will be come
trapped in the line and the pump will suck
air.
Mounting the pressure switch (hydrocontrol)
Screw the connection nipple (13) with seal ring for
pump outlet (12) on the pump outlet. Pay attention
to have a tight connection without damaging the
threads. Screw the pressure switch (1) with flat
seal ring (14) with the connection nipple (13).
CAUTION!
The arrow printed on the pressure switch
(1) must point in the direction of flow.
CAUTION!
The system does not function properly if:
The pumping point 15 m lies higher
than the water system.
The arrow printed on the pressure
switch (1) does not point in the flow
direction.
The pressure switch is not mounted
in upright position.
Attaching the pressure hose
1. Attach the pressure hose. Make sure to screw
it in tightly, but take care not to damage the
threads.

en Startup
16 477 220_b
Filling the pump
CAUTION!
Before putting your domestic water sys-
tem into operation, you must fill the pump
chamber with water until it overflows to
achieve full suction power. Do not ope-
rate the pump while it is dry because this
will cause serious damage to the pump.
1. Remove the filler screw (10).
2. Pour water into the opening until the chamber
of the pump (5) is full.
3. Replace the filler screw (10) and tighten it.
ADVICE
The pump cannot be filled via hydrocon-
trol, since a non-return valve is installed
towards the pump.
Switching on the system
ADVICE
During the first operation the pump au-
tomatically switches off after approx. 10
sec. Afterwards the button "RESET“(28)
must be pressed so long until the pump
delivers water. If the button "RESET" is
released before the pump delivers wa-
ter, the pump switches off automatically
due to safety reasons. Should the suc-
tion process last longer than 2 min. refill
the pump and suction hose once again,
check screw connections for tightness
and repeat the process.
1. Open the pressure line (open valve, sprayer,
tap, etc.).
2. Plug the electric cable into the socket. The
pump will automatically begin to run.
3. As soon as the flow of water is cleared of air
bubbles trapped in the line, close the pressure
line. When the pressure has fallen and the re-
servoir is full, the pump will automatically in
approx. 15 sec. switch off. Your domestic wa-
ter system is now ready for operation.
Switching off the Pump
1. To switch off the pump, just pull the plug of
the electric cable from the socket.
Operating the system
Put the system into operation as described above
(Setting up and operating the system). The do-
mestic water system is electronically controlled
and works automatically after the initial operation.
Manual restart
ADVICE
After malfunction or when no water is
delivered during the initial operation, the
pump must be started manually.
1. Check the suction side of the system and wa-
ter level.
2. Start the pump by pressing the button
"RESET“ (28).
3. When water is not delivered after several un-
successful trials, check the screw connec-
tions for tightness and refill the pump.
4. With regard to WHA 1300 F check for the cor-
rect seat of the transparent cover (9) of the
filter.
Operating state indicators
The states of operation are with the help of
warning lights (LED).
Warning light "Power" (25)
Shows whether or not the system is connected to
the mains.
Warning light "Failure" (26)
Shows that a fault has occurred.
Warning light "On" (27)
Shows that the pump is in operation.
MAINTENANCE AND CARE
CAUTION!
Before beginning any maintenance or
cleaning work, make sure that the pump
has been unplugged and take precauti-
ons to ensure that it cannot be switched
on during work!
Cleaning the system
If you have used your domestic water system to
pump chlorine water (swimming pool water) or li-
quids which leave a residue, flush your pump out
with clear water after use.
Cleaning the filter (only HWA 1300 F)
CAUTION!
The seal (23) must be correctly inser-
ted in the seal seat on the pump head
(see Detail in Fig. D). If necessary lightly
grease the seal with non-acidic fat.

Maintenance and care
477 220_b 17
1. Remove the screw plug (7) from the drainage
opening, empty the filter chamber and close
the drainage opening again.
2. Unscrew the filter cover (9) with the help of
the filter spanner.
3. Remove the filter (20) from the pump head
and clean it under flowing water.
4. Prior to installing the filter, check the two seals
(19) on the filter and the seal (23) for damage,
if necessary renew.
5. Install the filter, screw on filter cover and tigh-
ten firmly with the hand using filter spanner.
Clearing blockages
Eliminate blocking inside the pump as follows:
1. Remove the suction hose on the pump inlet
(8).
2. Attach the pressure hose to the water tap and
spray water into the pump chamber until the
blockage is flushed out.
3. Check to see that the obstruction has been
cleared entirely by switching on the pump for
a short time.
4. If the pump runs trouble-free, put it into ope-
ration as described in the instructions.
Removing and mounting of non-return valve,
cleaning (HWA 1300 F)
1. Remove the filter (see Section "cleaning the
filter").
2. Unscrew the non-return valve (21) and clean
it under flowing water.
3. Renew seal (22) if necessary.
4. Install the non-return valve.
5. Install the filter and filter cover.
Frost protection
Your domestic water system is susceptible to low
temperatures. Make sure to empty the device of
residual liquid (hoses, pump and reservoir) and
store it so that it is protected from frost.
1. Empty the suction and pressure hoses.
2. Remove the draining screw (6) and (7) (HWA
1300 F) drain all water from the pump cham-
ber.
3. Replace the draining screw and store the de-
vice so that it is protected from frost.
DISPOSAL
Do not dispose of worn-out machines
or spent batteries (including recharge-
able batteries) in domestic waste!
The packaging, device and accessories
are made from recyclable materials, and
must be disposed of accordingly.

en Troubleshooting
18 477 220_b
TROUBLESHOOTING
CAUTION!
Before you attempt to remedy any malfunction of your domestic water system, pull the plug!
Malfunction LED Displays Cause Remedy
LED "Power" not ligh-
ted
LED "On" not lighted
Mains voltage not available.
Fault in the electronics.
Check power supply, if ne-
cessary consult electrician.
Inform customer service.
LED "Power" lighted,
LED "On" not lighted
Pressure hose is blocked.
Pumping height more than
15 m.
Water lacking on the suc-
tion side.
Impeller blocked.
Thermal switch has swit-
ched off.
Check pressure hose.
Lower pumping height.
Check suction side connec-
tions and water level.
Clean the pump.
Press "RESET" (28) button.
Pump does not
run.
LED "Power" lighted,
LED "On" lighted
Fault in the electronics. Inform customer service.
Suction hose is blocked. DANGER! Risk of injury
due to hot water!
Clear blockage in suction
hose.
System runs
but does not
pump out li-
quid.
Pressure line is blocked. DANGER! Risk of injury
due to hot water!
Clear blockage in pressure
line.
Suction hose is blocked. Clean the suction area
Clean the filter (HWA 1300
F)
Suction height is too great. Lower suction height.
Hose diameter too small. Use a larger pressure hose.
Pumping capa-
city too low.
Pumping height too great Lower pumping height.
Pump starts
and then swit-
ches off.
Leakage in the pressure
hoses.
Non-return valve not tight.
Check pressure hoses.
Clean the non-return valve.
Inform customer service.
Pump has swit-
ched off.
LED "Failure" lighted. Lack of water. Fill pump and suction hose
and perform initial opera-
tion.
Pump fails to
switch off auto-
matically.
Water shortage inlet side.
Pump sucks in air.
Unplug the pump, allow to
cool down if necessary.

EC declaration of conformity
477 220_b 19
ADVICE
If you are unable to remedy a malfunction, please call the AL-KO service centre nearest you.
EC DECLARATION OF CONFORMITY
We hereby declare that this product, in the form in which it is marketed, meets the requirements of the
harmonised EU guidelines, EU safety standards, and the product-specific standards.
Product Model Manufacturer
Domestic water system
Serial number
G3043045
HWA 1001 INOX
HWA 1304 (1300) F
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Executive Officer EU directives Harmonised standards
Hr. Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EG
2004/108/EG
2000/14/EG (13)
Kötz, 17.09.2014
Wolfgang Hergeth;
Managing Director
Sound power level
EN ISO 3744
measured / guaranteed
HWA 1001 INOX 83/86
dB(A)
HWA 1304 (1300) F
82/83 dB(A)
EN 60335-1
EN 60335-2-41
EN 60335-2-41/A2
EN 55014-1
EN 55014-1/A1
EN 55014-2
EN 61000-3-2
EN 61000-3-2/A1
EN 61000-3-2/A7
EN 61000-3-2/A4
EN 61000-3-3
WARRANTY
We will address claims for any defects in materials and workmanship during the statutory period of limi-
tation by means of repairs or replacements of our choice. The period of limitation is governed by the laws
of the country in which the machine was purchased.
Our warranty applies only if:
The machine has been properly handled
The operating instructions have been adhered
to
Original replacement parts have been used
The warranty is no longer in effect if:
Efforts have been made to repair the machine
Technical modifications have been made to the
machine
The machine has not been used for its intended
purpose
The warranty does not cover:
Damage to paint work through normal use
Parts subject to wear as indicated in the replacement parts list with a box [xxx xxx (x)]
Internal combustion engines – separate warranty conditions of the respective engine manufacturer
apply
The warranty period begins with the purchase by the first buyer. The warranty period begins on the date
that appears on the original purchase receipt. In the event of a warranty claim, please your contact supp-
lier or the nearest authorised customer service centre with this warranty declaration and the purchase re-
ceipt in hand. This warranty does not affect the legal warranty claims by the purchaser against the seller.

nl Vertaling van de originele gebruikershandleiding
20 477 220_b
VERTALING VAN DE ORIGINELE
GEBRUIKERSHANDLEIDING
Inhoudsopgave
Over deze documentatie..................................20
Productbeschrijving.......................................... 20
Veiligheidsvoorschriften....................................21
Inbedrijfstelling..................................................22
Onderhoud........................................................23
Verwijderen.......................................................24
Hulp bij storingen............................................. 25
EG-conformiteitsverklaring............................... 26
GARANTIE....................................................... 27
OVER DEZE DOCUMENTATIE
Lees deze documentatie vóór ingebruikname
door. Dit is een voorwaarde voor veilig wer-
ken en storingsvrij gebruik.
Neem de veiligheidsvoorschriften en waar-
schuwingen in deze documentatie en op het
product in acht.
Deze documentatie is permanent onderdeel
van het beschreven product en dient bij ver-
koop aan de koper te worden overgedragen.
Legenda
LET OP!
Het nauwkeurig in acht nemen van deze
waarschuwingen kan verwondingen en/
of materiële schade voorkomen.
ADVICE
Speciale aanwijzingen voor een beter
begrip en gebruik.
PRODUCTBESCHRIJVING
Productoverzicht
1 Drukschakelaar (hydrocontrol)
2 Voedingssnoer
3 Verbindingssnoer (drukschakelaar -
pomp)
4 Motorbehuizing
5 Pompbehuizing
6 Aftapschroef pompkamer
7 Aftapschroef filterkamer
8 Pompingang/aansluiting inlaatleiding
9 Transparant filterdeksel
10 Vulschroef
11 Pompuitgang
12 Ronde pakkingring voor pompuitgang
13 Verbindingsnippel
14 Vlakke pakking voor drukschakelaar
15 Aansluiting uitlaatleiding
16 Uitlaatleiding (toebehoren)
17 Voorfilter (toebehoren)
18 Aanzuigkit (toebehoren)
19 Pakking voor de filter
20 Filter
21 Terugslagklep
22 Pakking
23 Ronde pakkingring (transparant deksel
filterkamer)
24 Vlakke pakking
25 LED "Power"
26 LED "Failure"
27 LED "On"
28 "RESET" knop
ADVICE
De toebehoren zijn niet bij de levering in-
begrepen.
Reglementair gebruik
De pomp is bestemd voor particulier gebruik in
huis en tuin en mag uitsluitend worden gebruikt
voor toepassingen die in overeenstemming zijn
met de technische eigenschappen.
Het toestel is uitsluitend geschikt voor de vol-
gende toepassingen:
