Albrecht AE75H User manual

Deutsch 1
AE75H
Scanning-Receiver
Deutsch / English / Français

2 Deutsch
Inhalt
Lieferumfang 4
Einführung 4
Hinweise zur rechtlichen Situation 5
Schnellstart 5
AE75H Leistungsmerkmale 6
Frequenzbereich 9
Band-Plan 1 9
Band-Plan 2 10
Was sind Bänke? 11
Kanal-Speicherbänke 11
Service-Suchbänder 11
Individuelle Suchbereiche 11
Installation 12
Scanner einrichten 12
Antenne verbinden 12
Schließen Sie optionale Ohrhörer / Kopfhörer an 12
Einen optionalen Zusatzlautsprecher anschließen 12
Einstellen des Gürtelclips 13
Energieversorgung Scanner 13
Scanner einschalten 15
Einstellung der Rauschsperre 15
AE75H Steuerung und Anzeige 16
Hardware Beschreibung 16
Tastatur 16
Scroll-Kontrollknopf 18
LC Anzeige 19
Betrieb 20
Suchvorgang 20
Schnellsuche 21
Individuelle Suche 21
Service-Suche 22
Speichern von Frequenzen 23
Löschen einer gespeicherten Frequenz 24
Scannen 24
Kanalbänke aktivieren/deaktivieren 25
Scannen der gespeicherten Kanäle 25
Manuelles Wählen eines Kanals 26

Deutsch 3
Spezielle Features 26
CloseCall® RF Capture - Nahbereichsscan 26
Close Call Betriebs-Modus 26
Verwenden des Close Call Modus 28
Sperren von Kanälen und Frequenzen 29
Zeitweiser Lock Out 29
Permanenter Lock Out 29
Entsperren von zeitweisen Sperren 29
Entsperren nicht permanenter Sperren 29
Priorität 30
Verzögerung 31
Frequenzschritt 32
Modulationsart 32
Tastensperre 33
Hintergrundbeleuchtung 33
PC Programmierung 33
Fehlersuche/-behebung 33
Pflege und Wartung 35
Scanner zurücksetzen 35
Allgemeiner Gebrauch 35
Ort der Aufbewahrung/Gebrauch 35
Reinigen 36
Birdies 36
Spezifikationen 36
Optionales Zubehör 38
Europäische Gewährleistung von 2 Jahren 38
Regeln zur Wiederverwertung 39
Konformitätserklärung 40

4 Deutsch
Lieferumfang
xAE 75H
xAntenne
x2 x AA NiMH Akkus
xUSB Ladekabel
xGürtelclip
VORSICHT
Bevor Sie diesen Scanner benutzen, lesen und beachten Sie bitte das
Folgende.
KOPFHÖRER WARNUNG!
Die Verwendung falscher Kopfhörer oder Stereo-Headsets mit
geringerer Impedanz kann möglicherweise Ihrem Gehör schaden, wenn
Sie die Lautstärke zu hoch einstellen.
Der Ausgang am Kopfhörerausgang ist monaural, Sie werden den Ton
aber mit einem Stereo-Headset in beiden Kopfhörern hören.
Stellen Sie die Lautstärke auf ein angenehmes Niveau, bevor Sie die
monauralen Kopfhörer oder das Stereo-Headset mit der richtigen
Impedanz (empfohlen sind 32 Ohm) anschließen. Sie könnten sonst
einen möglichen Gehörschaden davontragen, wenn die Lautstärke
aufgrund der Lautstärke- oder Rauschsperren-Einstellung plötzlich zu
hoch wird. Dies trifft vor allem auf Kopfhörer zu, die in den Gehörgang
gesteckt werden.
WARNUNG!
Alan bietet dieses Gerät nicht als wasserdichtes Gerät an. Um die
Gefahr von Feuer und elektrischem Schock zu vermindern, setzen Sie
das Gerät keinem Regen oder Feuchtigkeit aus.
Einführung
Vielen Dank für den Kauf eines Albrecht AE75H Hand-Scanners. Der
Scanner ist vielseitig, kompakt und leicht zu bedienen. Zusätzlich zu den
Scanning-Funktionen umfasst Ihr Scanner ebenfalls Close Call® RF
Capture Technologie, die zum Entdecken und Identifizieren von starken
örtlichen Radiosignalen konzipiert wurde.

Deutsch 5
Sie können bis zu 300 Frequenzen im Scanner programmieren und
speichern. Der Scanner erlaubt Ihnen Übertragungen zu scannen und er
ist zur leichteren Handhabung mit entsprechenden Bandbreiten
vorprogrammiert. Der Scanner gibt Ihnen direkten Zugang zu über
32.000 interessanten Frequenzen.
Verwenden Sie den Scanner, um z.B. Folgendes abzuhören:
Notfalldienste
Freenet
PMR
Marine Band
Flugverkehr
CB Band
Amateurfunk
Hinweise zur rechtlichen Situation
Beachten Sie bitte, dass nicht alle Funkdienste abgehört werden
dürfen. Das deutsche TKG regelt u.a. auch das Abhörverbot für
Sendungen, die für einen bestimmten Personenkreis bestimmt sind
und die von Außenstehenden nicht abgehört werden dürfen. Nur
Sendungen für die Allgemeinheit, z.B. Amateurfunk und
Flugwetterberichte, dürfen von jedermann abgehört werden.
Hören Sie zufällig Sendungen, die nicht für Sie bestimmt sind, dann
dürfen Sie den Inhalt der Sendungen in keiner Form verwerten, sie
dürfen noch nicht einmal anderen mitteilen, dass Sie eine solche
Sendung gehört haben. Unbefugtes Abhören kann in Deutschland
als Straftat geahndet werden, auch das Einspeichern einschlägiger
Frequenzen in Speicherplätze kann bereits als Vorsatz des
Abhörens ausgelegt werden und verfolgt werden. In anderen EU
Ländern gibt es ähnliche Vorschriften. Bitte informieren Sie sich,
bevor Sie unberechtigt Sendungen abhören!
Schnellstart
An dieser Stelle möchten wir Ihnen einen schnellen Einstieg in die
Bedienung des AE 75 H geben. Sollten Sie an einer Stelle Probleme
haben oder brauchen eine detailliertere Beschreibung, lesen Sie bitte die
nachfolgenden Kapitel.

6 Deutsch

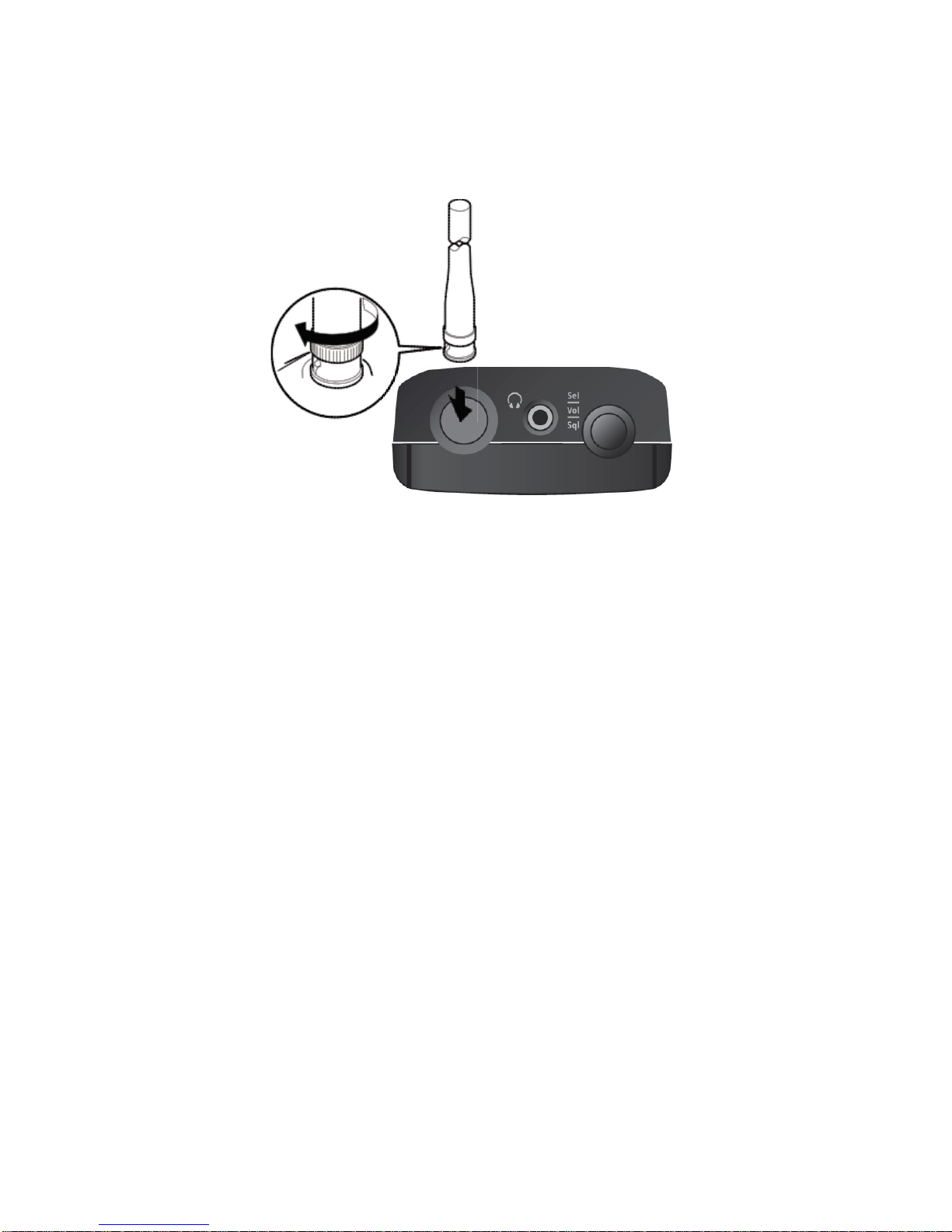

1. Schließen Sie die mitgelieferte Antenne an, indem Sie die
Antenne aufstecken und im Uhrzeigersinn drehen.
2. Setzen Sie die mitgelieferten Akkus ein. Achten Sie hierbei auf
die korrekte Polarität, wie sie im Batteriefach aufgedruckt ist.
Gegebenenfalls müssen die Akkus vor der ersten Benutzung
geladen werden.
3. Schalten Sie den Scanner durch Drücken der Taste ein.
4. Das Display zeigt AllLocOut. Das bedeutet, dass noch keine
Frequenzen im Speicher abgelegt wurden.
5. Drücken Sie nun Func + Srch/Svc, um die
vorprogrammierten Servicebänder zu durchsuchen. Es stehen
folgende Bänder zur Verfügung: Emergency, Freenet, PMR,
Marine, Flugfunk, CB und Amateurfunk. Solange das Func
Symbol in der oberen linken Ecke angezeigt wird schalten Sie
mit der Srch/Svc Taste durch die Bänder. Ist das Symbol
erloschen muss Func zuerst erneut gedrückt werden.
6. Passen Sie nun die Lautstärke und Rauschsperre an Ihre
Bedürfnisse an, indem Sie den Drehknopf drücken und drehen
bzw. zuerst Func drücken und dann den Drehknopf drücken
und drehen.
7. Haben Sie eine interessante Frequenz gefunden können Sie
diese abspeichern, indem Sie den Suchlauf mit Hold
pausieren, Func + Pgm drücken und mit Ebestätigen.
Gespeicherte Kanäle können über Scan durchsucht werden.
AE75H Leistungsmerkmale
Close Call® RF Capture Technologie, Nahbereichsscan – Sie können
den Scanner so einstellen, dass er speziell auf Signale aus der näheren
Umgebung reagiert. Mehr Informationen über das Close Call RF Feature
beziehen finden Sie auf Seite 26.
PC Programmierung - erlaubt Ihnen das Programmieren Ihres
Scanners mit Hilfe Ihres PCs.
Individuelle Suche - erlaubt Ihnen bis zu 10 individuelle Suchbereiche
zu programmieren und diese Bereiche zu durchsuchen.

Deutsch 7
Schnellsuche - erlaubt Ihnen eine Frequenz einzugeben und von dieser
auf- oder abwärts zu suchen.
Turbo Suche - erhöht die Suchgeschwindigkeit – von 100 auf 300
Schritte pro Sekunde automatisch bei Frequenzen mit 5 kHz Schritten.
Suchsperre - erlaubt Ihnen bis zu 200 Suchfrequenzen (100 zeitweise
und 100 permanent) im Custom, Service, Close Call, oder Quick Search
Modus auszusperren.
Lock-Out Funktion - erlaubt Ihrem Scanner spezifizierte Kanäle oder
Frequenzen während des Scanvorganges zu überspringen. Diese
Kanäle müssen manuell entriegelt werden.
Zeitweise Lock-Out Funktion - erlaubt Ihnen, Ihren Scanner so
einzustellen, dass er während des Scanvorganges spezielle Kanäle oder
Frequenzen zeitweise überspringt. Dieser zeitweise Ausschluss wird
aufgehoben, wenn Sie die Kanäle oder Frequenzen manuell entriegeln
oder wenn Sie Ihren Scanner abschalten.
Vorzugskanäle - Sie können in jeder Speicherbank einen Kanal als
Vorzugskanal programmieren. Der Scanner checkt dann diesen Kanal
alle 2 Sekunden, während er die Bank scannt. So verpassen Sie keine
Übertragung auf den Vorzugskanälen. (Standardeinstellung=Priorität
Aus)
Priorität Scannen - erlaubt Ihnen, das Prioritäts-Feature einzustellen,
um den Vorzugskanal alle 2 Sekunden zu checken, gleich ob der
Scanner nun gerade eine andere Funkübertragung empfängt oder nicht.
Priorität Scannen mit Nicht stören - erlaubt Ihnen das Prioritäts-
Feature so einzustellen, dass der Prioritätskanal alle 2 Sekunden
gecheckt wird, aber nur wenn zur Zeit keine andere Funkübertragung
empfangen wird.
Doppelkanalalarm - informiert Sie, wenn Sie eine Frequenz eingegeben
haben, die bereits auf einem anderen Kanal registriert ist.
Kanal Speicherbänke - der Scanner hat 10 Bänke. Sie können bis zu
30 Frequenzen in jeder Bank speichern (insgesamt 300 Frequenzen).
Zwei-Sekunden Verzögerung - verzögert das Scannen um ca. 2
Sekunden, so dass Sie auch Antworten hören können, die auf dem
gleichen Kanal getätigt werden.

8 Deutsch
Sieben Service-Bänder - Frequenzen, die separat als Notfall-
Frequenzen, Freenet, PMR, Marine, Flugfunk, CB Radio, und
Amateurfunk-Frequenzen voreingestellt sind, um spezielle Sendungen
leichter zu finden.
Tastensperre - erlaubt Ihnen, die Scanner Tasten zu verriegeln, um so
zufällige Veränderungen im Programm des Scanners zu vermeiden.
Direktzugriff - erlaubt Ihnen direkten Zugriff auf jeden Kanal.
Anzeigen-Hintergrundbeleuchtung – erleichtert die Bedienung des
Scanners unter schlechten Lichtbedingungen.
Flexible Antenne mit BNC-Buchse - liefert adäquaten Empfang in
Bereichen mit starken Signalen und ist dafür konzipiert, Antennenbrüche
verhindern zu helfen. Sie können ebenfalls eine externe Antenne
anschließen, um besseren Empfang zu erhalten.
Speicher Backup - hält Frequenzen für längere Zeit gespeichert auch
wenn die Batterien leer sind.
Drei Energieversorgungsoptionen - Verwenden Sie das mitgelieferte
Kabel, um den AE75H mit Hilfe des Computers zu laden oder
verwenden Sie andere USB Lade-Ports. Sie können den Scanner auch
mit zwei wieder aufladbaren Ni-MH AA Batterien betreiben oder,
optional, mit Alkali-Batterien (nicht im Lieferumfang).
Tastenbestätigungston - der Scanner gibt einen Ton von sich, wenn
Sie einen Vorgang richtig ausführen, und einen „Fehlerton“, wenn die
Eingabe falsch ist.
Batterieladezustand - warnt, wenn der Batterieladezustand niedrig ist.
Das „Battery Low“ Symbol blinkt ( ) und ein Ton erklingt alle 15
Sekunden, bis der Scanner neu aufgeladen wird oder vollkommen leer
ist und sich ausschaltet.
Batterie sparen – wird aktiviert, wenn 1 Minute kein Funkspruch
empfangen wurde, und zwar im Scan und Search Hold Modus
(funktioniert nicht in Priority Scan und Close Call Modi).
Scannen/Suchverzögerung/Fortsetzen - steuert, ob der Scanner nach
einer Übertragung pausiert, um auf eine Antwort zu warten. Sie können
den Verzug für jeden Channel, Close Call, Custom Search, und Service
Search Modus einstellen.

Deutsch 9
Schrittfrequenz - erlaubt Ihnen, die gewünschte Schrittfrequenz
während Quick Search, Custom Search, AIR Service Search, und Close
Call einzustellen.
Modulationsart - erlaubt Ihnen die gewünschte Modulationsart (AM
oder FM) während Quick Search, Custom Search, CB Service Search,
HAM Service Search, Close Call, und jeden Kanal einzustellen.
Frequenzbereich
Diese Tabellen listen die Frequenzbereiche, Standard-Frequenzschritte,
Standard-Modus (AM oder FM) und die Art der Übertragungen, die Sie
in jedem Bereich für Band-Plan 1 oder 2 hören können, auf.
Wählen Sie den Band-Plan (Band-Plan 1 oder 2) aus, wenn Sie den
Scanner einschalten (Standard = Band-Plan 2). Drücken und halten Sie
die Taste für 2 bis 3 Sekunden, um den Scanner einzuschalten,
während Sie die 1 für den Band-Plan 1 und die 2 für den Band-Plan 2
drücken und halten. Der Band-Plan bleibt eingeschaltet, bis er wieder
gewechselt wird.
Band-Plan 1
Frequenzbereich (MHz) Standardschritt (kHz) Modus
25,00000 - 27,99500 5,0 FM
28,00000 - 30,19500 5,0 FM
30,20000 - 49,99500 5,0 FM
50,00000 - 79,99500 5,0 FM
80,00000 - 82,99500 5,0 FM
83,00000 - 83,99500 5,0 FM
84,00000 - 88,00000 5,0 FM
108,00000 - 136,99166 8,33 AM
137,00000 - 137,99375 6,25 FM
138,00000 - 143,99375 6,25 FM
144,00000 - 145,99375 6,25 FM
146,00000 - 155,99375 6,25 FM
156,00000 - 157,43125 6,25 FM

10 Deutsch
157,43750 - 157,99375 6,25 FM
158,00000 - 160,59375 6,25 FM
160,60000 - 162,02500 6,25 FM
162,03125 - 162,59375 6,25 FM
162,60000 - 174,00000 6,25 FM
400,00000 - 439,99375 6,25 FM
440,00000 - 449,99375 6,25 FM
450,00000 - 465,99375 6,25 FM
466,00000 - 469,99375 6,25 FM
470,00000 - 512,00000 6,25 FM
Band-Plan 2
(dieser Band-Plan ist speziell konzipiert für Deutschland)
Frequenzbereich (MHz) Standardschritt (kHz) Modus
25,00000 - 27,99500 5,0 AM
28,00000 - 30,19500 5,0 AM
30,20000 - 49,99500 5,0 FM
50,00000 - 79,99500 5,0 FM
80,00000 - 82,99500 5,0 FM
83,00000 - 84,01000 5,0 FM
84,01500 - 87,29500 20,0 mit 15,0 kHz Offset FM
108,00000 - 136,99166 8,33 AM
137,00000 - 137,99500 5,0 FM
138,00000 - 143,99500 5,0 FM
144,00000 - 145,98750 12,5 FM
146,00000 - 155,99000 10,0 FM
156,00000 - 157,42500 12,5 FM
157,43750 - 157,98750 12,5 FM
158,00000 - 160,58750 12,5 FM
160,60000 - 162,02500 12,5 FM

Deutsch 11
162,03000 - 162,59000 10,0 FM
162,60000 - 174,00000 10,0 FM
400,00000 - 439,99375 6,25 FM
440,00000 - 449,99375 6,25 FM
450,00000 - 465,99000 10,0 FM
466,00000 - 469,99000 10,0 FM
470,00000 - 512,00000 6,25 FM
Was sind Bänke?
Kanal-Speicherbänke
Um Kanäle leichter zu identifizieren und zum Anhören anzuwählen,
werden die 300 Kanäle in 10 Kanal-Speicherbänke aufgeteilt, wobei jede
Bank 30 Kanäle enthält. Sie können jede Kanal-Speicherbank
verwenden, um Frequenzen nach Abteilungen, Orten,
Interessenbereichen oder irgendeine andere Art zu gruppieren. Sie
können einer oder mehreren Bänken zuhören, indem Sie die
Zahlentasten zum Ein- und Ausschalten der einzelnen Bänke
verwenden.
Service-Suchbänder
Der Scanner wurde mit vielen der Frequenzen vorprogrammiert, die sich
auf Bereiche von Notdiensten, Freenet, PMR, Marine, Flugverkehrfunk,
CB Radio und Amateurfunk beziehen. Verwenden Sie die sieben
Bänder, die diesen Servicesuchen zugeteilt sind entsprechend der
Kanal-Speicherbänke, indem Sie die Frequenzsuchen im Service-
Search-Modus durchführen. (Sehen Sie dazu Seite 22).
Individuelle Suchbereiche
Der individuelle Suchmodus erlaubt Ihnen die oberen und unteren Limits
der Suchbereiche zu programmieren. Damit können Sie diese 10
individuellen Suchbereiche durchsuchen, wobei Sie bei der niedrigsten
Frequenz beginnen und mit der höchsten Frequenz, die Sie eingegeben
haben, enden. Sie können Bereiche, die Sie nicht weiter durchsuchen
wollen, abschalten, so wie Sie Kanal-Speicherbänke im Scan-Modus
abschalten (deaktivieren). Individuelle Suchbereiche verwenden die
gleichen LCD Ziffern auf dem Display wie die 10 Kanal-Speicherbänke
(siehe Seite 21).

12 Deutsch
Installation
Scanner einrichten
Antenne verbinden
Sie verbinden die mitgelieferte Antenne indem Sie die Antenne auf die
Buchse aufsetzen und den Überwurfring im Uhrzeigersinn drehen.
Die Scanner BNC-Verbindung erleichtert es, eine Vielzahl von
optionalen Antennen anzuschließen, einschließlich einer mobilen
externen Antenne oder einer Außen-Basisstationsantenne.
Hinweis: Verwenden Sie immer ein 50 Ohm, RG-58 oder RG-8
Koaxialkabel, um eine Außenantenne anzuschließen. Sollte die Antenne
über 15 Meter vom Scanner entfernt sein, verwenden Sie ein RG-8
verlustarmes dielektrisches Koaxialkabel. Mit weniger als 15 Metern
Abstand, verwenden Sie ein RG-58 Kabel.
Schließen Sie optionale Ohrhörer / Kopfhörer an
Für privates Zuhören schließen Sie einen Stereo Kopfhörer mit 3.5mm
Klinkenstecker (nicht mitgeliefert) an der Kopfhörerbuchse Ihres
Scanners an.
Einen optionalen Zusatzlautsprecher anschließen
In einem lauten Bereich kann ein optionaler Zusatzlautsprecher am
richtigen Platz aufgestellt bessere Akustik bieten. Stecken Sie den
3.5mm Stereoklinkenstecker des Lautsprechers in die Scanner-Buchse.
Sollte Ihr Lautsprecherkabel nur einen Mono-Plug aufweisen, verwenden

Deutsch 13
Sie einen Mono-zu-Stereo Adapter, um Kurzschluss im Audio-Verstärker
und verminderte Lautstärke zu vermeiden.
Einstellen des Gürtelclips
Der angebrachte Gürtelclip erleichtert das Tragen des Scanners.
Verwenden Sie einen Kreuzschlitzschraubenzieher, um die
Montageschrauben zu lösen und den Gürtelclip vollständig zu entfernen.
Energieversorgung Scanner
Verwenden Sie das mitgelieferte USB Kabel, um Ihren Scanner mit
Ihrem Computer zu verbinden, um die Ni-MH Akkus vor dem ersten
Betrieb zu laden und sie wieder aufzuladen. Sie können auch einen
Netz-Adapter verwenden, der USB Ladestrom liefert (nicht im
Lieferumfang). Beachten Sie, dass der Scanner nur im ausgeschalteten
Zustand die Akkus lädt. Während des Ladevorgangs wird CHArg im
Display angezeigt. Ist der Ladevorgang abgeschlossen erlischt die
Anzeige.
Sie können ebenso Alkaline - nicht-wieder aufladbare - Batterien (ALK)
verwenden.
Innen im Batteriefach ist ein Schalter; stellen Sie den Schalter entweder
auf ALK oder auf Ni-MH, entsprechend der Batterien, die Sie
verwenden.
Achten Sie beim Einsetzen der Batterien auf die korrekte Polarität, wie
sie im Batteriefach angegeben ist.
WARNUNG! Wenn bei Verwendung von Alkaline Batterien der
Schalter in Stellung Ni-MH belassen wird, können die Batterien bei
Anschluss eines Ladegeräts Feuer fangen oder explodieren.
VORSICHT:
Wenn im Display zu blinken beginnt und der Scanner piept
alle 15 Sekunden, dann müssen Sie Akkus laden oder
austauschen.
Benutzen Sie nur frische AA Batterien oder Akkus.
Entsorgen Sie immer alte oder schwache Alkaline Batterien.
Verwenden Sie alte und neue Batterien nicht gleichzeitig oder
verschiedene Arten von Batterien (Standard, Alkali oder wieder
aufladbare), oder wieder aufladbare Batterien mit verschiedenen
Kapazitäten.

14 Deutsch
Verschiedene Statusanzeigen können erscheinen, abhängig vom
Batterietyp und dem Scanner-Status.
LCD
Nachricht Batterietyp Bedeutung Scanner- Zustand
CHArg Ni-MH Scanner wird aufgeladen Aus
None Ni-MH Scanner ist geladen Aus
None Ni-MH Scanner lädt nicht
(Batteriewahlschalter steht auf
Alk.)
Aus
Err CHArg Ni-MH Batterien können nicht
aufgeladen werden (tote
Batterie).
Aus
ILEgAL Ni-MH USB externe
Energieversorgung außer
Reichweite.
Aus
Falls die Batterien ok sind, wird der Scanner die Batterien aufladen und
normal funktionieren. Falls der Scanner nicht sofort erkennt, ob die
Batterien ok sind und somit aufgeladen werden können, dann checkt der
Scanner die Batterien und zeigt das Batteriesymbol an. Falls der
Scanner die Batterien als “gut” befindet, dann fängt er mit dem
Ladevorgang an und das Batteriesymbol verschwindet. Falls Scanner
die Batterien in 60 Sekunden als “nicht gut” befindet, dann stoppt der
Scanner den Checkvorgang und das Batteriesymbol beginnt zu blinken.

Deutsch 15
Scanner einschalten
Schalten Sie den Scanner nach kompletten Aufladen ein - Ni-MH
Batterien -oder Alkali Batterien wurden installiert.
Hinweis: Vergewissern Sie sich, dass die Antenne vor dem Einschalten
des Scanners korrekt angeschlossen ist.
1. Sie können den Band-Plan (Band-Plan 1 oder 2) anwählen, wenn
Sie den Scanner einschalten (Standard = Band-Plan 2). Drücken
und halten Sie die Taste für 2-3 Sekunden, um den Scanner
einzuschalten gleichzeitig halten Sie 1für Band-Plan 1 oder 2für
Band-Plan 2 gedrückt. Der Band-Plan bleibt eingeschaltet, bis er
wieder gewechselt wird.
2. Falls Sie das erste Mal Ihren Scanner einschalten wird AllLocOut
angezeigt. Dies bedeutet, dass keine Frequenzen in den Kanälen
gespeichert wurden.
Hinweis: Um schnell interessante Frequenzen zu finden, empfehlen wir
die Suche auf den vorprogrammierten Servicebändern.
Drücken Sie Func + Svc, um mit der Suche auf den vorprogrammierten
Servicebändern zu beginnen. Solange Func aktiv ist können Sie mit Svc
zwischen Servicebändern wechseln. Es stehen folgende Bänder zur
Verfügung: Emergency, Freenet, PMR, Marine, Flugfunk, CB und
Amateurfunk.
Einstellung der Rauschsperre
Der Scanner erkennt Signale als Übertragungen, wenn sie einen
Schwellenwert der Signalstärke überschreiten. Einstellung der
Rauschsperre bestimmt den Schwellenwert. Eine Erhöhung der
Rauschsperre erfordert von einem Signal, dass nur noch stärkere
Signale als Übertragung erkannt werden. Sollten Sie die Rauschsperre
als zu hoch ansetzen, riskieren Sie, überhaupt keine Übertragungen zu
erhalten, die niedriger als der Schwellenwert sind. Das Reduzieren des
Schwellenwertes erlaubt schwächeren Signalen empfangen zu werden.
Falls Sie jedoch die Rauschsperre zu niedrig einstellen, hören Sie ein
kontinuierliches Rauschen.
1. Drücken Sie Func und dann drücken Sie den Scroll-Kontrollknopf
und lassen ihn wieder los. SqL und eine Zahl werden angezeigt.

16 Deutsch
2. Drehen Sie den Knopf bis das Rauschen nicht mehr zu hören ist.
Drücken Sie den Scroll-Kontrollknopf erneut, um zur normalen
Funktion zurückzukehren.
AE75H Steuerung und Anzeige
Hardware Beschreibung
Tastatur
Priorität Verzögerung
Halten/ Close
Call Schritt
Scannen
PSrc
Modus
Suche/ Service
Löschen
Sperre/
Tastensperre
Funktion
Power/
Hintergrundbeleuchtung Programm/ Eingeben
Die Tasten an Ihrem Scanner haben verschiedene Funktionen. Um
Funktionen anzuwählen drücken Sie einfach die entsprechende Taste.
Die Zweitfunktionen der Tasten sind in Rot beschriftet und können
aktiviert werden, wenn vorher die Func-Taste gedrückt wurde.
“ ” erscheint oder verschwindet, wenn Sie Func drücken.
Hier ein Überblick über die Tastenfunktionen:
F

Deutsch 17
Taste/Symbol Primär Funktionstaste
Hold / Halten - Bleibt auf der
Frequenz bis Taste erneu
t
gedrückt wird.
Close Call – erlaubt
Scanner, in nahen
Übertragungen
einzurasten (siehe
Seite 26).
Scan Läuft durch Kanäle,
wobei nach
Übertragungen auf
gespeicherten
Frequenzen
gesucht wird (siehe
Seite 24).
N/A (nicht anwendbar)
Srch/Svc Durchsucht
Frequenzbänder nach
Übertragungen (siehe
Seite 20).
Service Suche –
durchläuft
vorprogrammierte
Service-Bänder (siehe
Seite 22).
L/O / Zeitweise oder
permanente Sperre
eines Kanals oder
Frequenz (siehe
Seite 29)
Sperrt die Tastatur (siehe
Seite 33).
/ Scanner ein-
/ausschalten. Schaltet
Hintergrundbeleuchtung
ein/aus (siehe Seite 33).
1/Pri Die Zahl 1 eingeben. Mehrmaliges Drücken
wechselt zwischen
Priorität Aus, Priorität
Nicht stören und Priorität
Scannen (siehe Seite
30).
S

18 Deutsch
Taste/Symbol Primär Funktionstaste
3/Step Die Zahl 3 eingeben. Zeigt gegenwärtigen
Frequenzschritt an und
stellt den von Ihnen
gewünschten
Frequenzschritt ein
(siehe Seite 32).
5/Dly Die Zahl 5 eingeben. Schaltet die Delay-Funktion
für den laufenden Kanal
ein/aus (siehe Seite 31).
6/PSrc Die Zahl 6 eingeben. Stellt die Grenzwerte für
individuelle Suche ein
(siehe Seite 21).
9/Mod Die Zahl 9 eingeben. Ändert den Modulationstyp
auf dem laufenden Band
(siehe Seite 32).
Pgm/E Stellt Channel Program -
Modus ein. Eingeben
.Clr Einmal drücken: gibt ein
e
Dezimalzahl ein.
Zweimal drücken:
storniert numerischen
Tasten-Input.
N/A (nicht anwendbar)
Func Stellt Funktionsmodus
des Scanners ein. Storniert Funktionsmodus.
Scroll-Kontrollknopf
Audio-Output
Antennenknopf
Scroll-Kontrolle

Deutsch 19
Der Scroll-Kontrollknopf hat drei Funktionen:
Sel-Drehen Sie den Knopf, um den Wert im aktuellen Menü zu
ändern; drücken Sie auf den Knopf, um Ihre Auswahl zu bestätigen.
Vol- Drücken Sie auf den Knopf und drehen Sie ihn, um die
Lautstärke einzustellen. Drücken Sie auf den Knopf, um diese
Lautstärke auszuwählen.
Sql- Drücken Sie auf Func, drücken Sie auf den Knopf und drehen
Sie daran, um die Rauschsperre einzustellen.
LC Anzeige
Zeile 1
Zeile 2
Zeile 3
Zeile 4
Zeile 5
Die Anzeige hat Indikatoren, die den gegenwärtigen Betriebsstatus des
Scanners anzeigen. Die Information auf der Anzeige hilft Ihnen zu
verstehen, wie Ihr Scanner funktioniert.
Zeile Anzeige Beschreibung
1 B:1 - 10 Suchmodus: Individueller Suchbereich.
Scan-Modus: Kanalbank.
PGM Anzeige während Sie eine Frequenz in
einem Kanal speichern.
Anzeige, wenn Tastatur gesperrt ist.
2 F Anzeige, wenn der Funktionsmodus an
ist.
Ÿ6($5&+ź Anzeige während des Suchmodus.
DLY Anzeige, wenn eine 2
Sekundenverzögerung am Ende einer
Übertragung eingeschaltet ist.

20 Deutsch
Zeile Anzeige Beschreibung
/ Anzeige, wenn der Scanner im Close Call
–Modus ist:
- Close Call Priorität
- Close Call Nicht stören
Zeigt den Batteriestatus an.
T L/O
L/O
Zeigt gesperrte Frequenz an.
T L/O: Zeitweise Sperrung (Temporary
Lock Out)
L/O: Sperre (Lock Out)
3P Zeigt an, wenn ein Prioritätskanal
ausgewählt wird.
888 Laufende Kanalnummer.
PRI Zeigt an, wenn die Prioritäts-Feature
aktiv ist.
888.888 Laufende Frequenz.
25, 33, 50, 66, 75 Eine dieser Nummernanzeigen gibt
Frequenzschritt an. Zum Beispiel, “25”
gibt 0,25kHz an.
Betrieb
Suchvorgang
Der AE75H hat 10 voreingestellt Suchbereiche, die als 1 - 10 oben im
Display angezeigt werden, wenn Sie Srch drücken. Der Scanner hat
ebenfalls 7 voreingestellte Service-Bänder, die in zwei Reihen entlang
dem unteren Bildschirm angezeigt werden, wenn Sie Func + Svc
drücken.
Hinweis: Service-Suche wird auf Seite 22 besprochen.
Wenn Sie Srch drücken, beginnt der AE75H die Suchbereiche
abzusuchen, bis er Aktivität findet. Die Suchbereichszahl beginnt zu
