Allen + Roth 19534-000 User manual

welcoming • sophisticated • inspiring
MODEL #19534-000
ITEM #0650117
3-HEAD DECORATIVE
TRACK LIGHT
Français p. 6
Español p. 11
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at
1-866-439-9800 , 8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
EB1579
TM

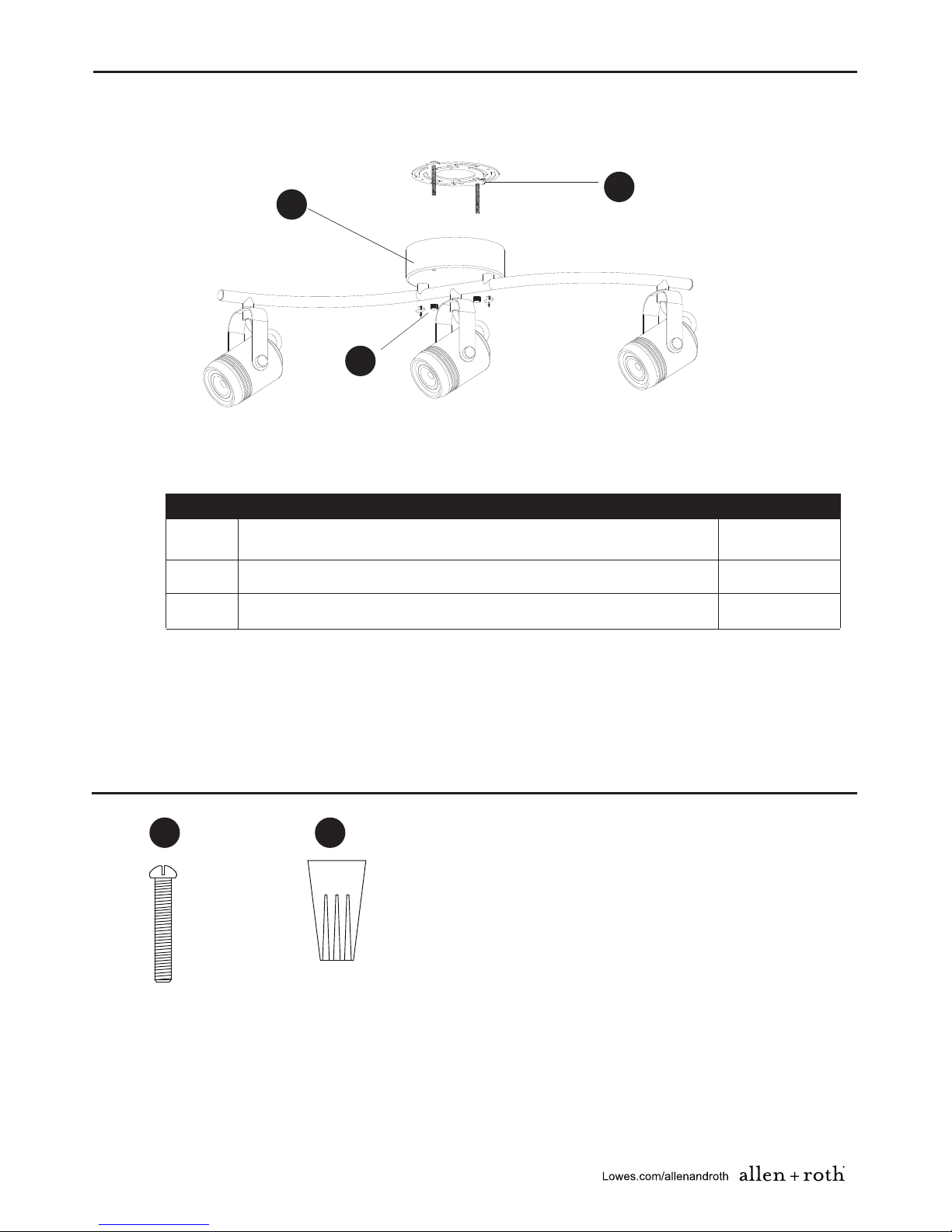

PACKAGE CONTENTS
2
E
Junction
Box Screw
AA BB
Wire Connector
Qty. 3
Qty. 2
HARDWARE CONTENTS (shown actual size)
A
B
C
Mounting Bracket (preassembled to Fixture Assembly (B))
QUANTITYPART DESCRIPTION
Fixture Assembly
1
1
2
Canopy Nut (preassembled to Fixture Assembly (B))
A
B
C

3
SAFETY INFORMATION
WARNING
• Before assembling the lighting fixture, refer to the caution titled ELECTRICAL
CONNECTIONS. If you feel you do not have enough electrical wiring experience, refer to a •
do-it-yourself wiring handbook or have the fixture installed by a qualified, licensed
electrician.
• Before starting the installation, disconnect the power by turning off the circuit breaker or by
removing the fuse at the fuse box. Turning the power off to the light switch is not sufficient to
prevent electrical shock.
• This fixture is suitable for indoor use only.
• To avoid risk of electric shock or fire, do not modify this lamp; if any modification is made it
may render the product unsafe.
CAUTION
• All electrical connections must be in accordance with local codes, ordinances and the
National Electrical Code.
• This fixture is intended to be mounted to an outlet junction box. The box must be
directly supported by the building structure.
• Dimmable to 10% with select dimmers: Lutron SCL-153PR-WH, Lutron MACL-153MR-WH, Lutron
TGCL-153PH-WH, LEVITON IPL06-P-LED/LFC, LEVITON 6674-P-LED/LFC.
• ELECTRICAL CONNECTIONS (Required Supply Circuit: 120V, 60Hz)
Connect the white wire(s) from the fixture to the white wire of the supply circuit. Connect the black
wire(s) from the fixture to the black wire of the supply circuit. Connect the green (or bare copper)
colored wire to the grounding conductor of the supply circuit. Use U.L./CSA
Listed wire connectors suitable for the size, type and number of conductors. No loose
strands or loose connections should be present. Secure wire connectors with U.L./CSA
Listed electrical tape.
• This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment on
and off, the user isencouraged to try to correct the interference by one or more of the following:
1. Reorient or relocate the receiving antenna.
2. Increase the separation between the lighting unit and receiver.
3. Connect the lighting unit into an outlet on a circuit other than the outlet which the receiver is
connected.
4. Consult the dealer or an experienced radio/TV technician for assistance.
Please read and understand the entire manual before attempting to assemble, operate or
install the product.

4
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Assembly Time: 30~60 minutes
Tools Required for Assembly (not included): Ladder, Phillips Head Screwdriver, Flathead
Screwdriver, Wire Cutters, Pliers, Safety Glasses
Helpful Tools (not included): Wire Stripper, Tape
ASSEMBLY INSTRUCTIONS
Wire Connector
BB x 3
Hardware Used
2. Make electrical connections using wire connectors
(BB). Refer to ELECTRICAL CONNECTIONS in
the Safety Information section on page 3.
3. Place the fixture assembly (B) against the
mounting surface, allowing the preassembled
screws on mounting bracket (A) to pass through
the canopy of the fixture assembly (B).
Secure with previously removed canopy nuts (C).
AA x 2
Hardware Used
1. Unscrew canopy nuts (C) from fixture assembly (B)
and detach mounting bracket (A). Attach mounting
bracket (A) to the junction box (not included) with
junction box screws (AA).
Note: The preassembled screws on mounting
bracket (A) should protrude out from the junction box.
Junction
Box Screw
AA
A
BB
1
2
3
B
C
A

5
WARRANTY
TROUBLESHOOTING
CARE AND MAINTENANCE
• Clean this unit periodically. Clean the surface finish only using water and mild soap; dry with a
• soft cloth. Never use rough cloth, abrasives or chemical cleaners containing acids or harsh
• solvents.
• 23-watt total LED wattage included; do not attempt to replace the LEDs.
ENERGY STAR qualified Solid State product with non replaceable components is warranted for five
(5) years from the date of original purchase. .
This warranty does not cover parts becoming defective due to misuse, accidental damage,
improper handling and/or installation and specifically excludes liability for indirect, incidental or
consequential damages. Product found to be defective may or may not be replaced with same or
like type product, contingent on the nature of the defect, and or replacement availability and/or
compensated for at a pro rated value. Some states do not allow limitations on how long an implied
warranty lasts, and/or the exclusion or limitation of incidental or consequential damages, so the
above limitations or exclusions may not apply to you. This warranty gives you specific rights and
you may also have other rights, which vary from state to state. Proof of purchase is required to
exercise the warranty.
Printed in China
allen + roth ® is a registered trademark
of LF, LLC. All rights reserved.
1. Power is off.
2. Bad main supply wiring.
3. Defective switch.
Light will not turn on.
Fuse blows or circuit trips
when fixture is turned on. Wrong wiring or power wire
is grounding out.
Consult a certified professional
electrician.
2. Consult a certified professional
electrician.
1. Make sure power supply is on.
3. Consult a certified professional
electrician.
POSSIBLE CAUSEPROBLEM CORRECTIVE ACTION

welcoming • sophisticated • inspiring
MODÈLE #19534-000
ARTICLE #0650117
RAIL D’ÉCLAIRAGE DÉCORATIF
À 3 LUMIÈRES
6
Numéro de série Fecha de compra
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
JOIGNEZ VOTRE REÇU ICI
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 18 h (HNE), du lundi au jeudi,
ou entre 8 h et 17 h (HNE) le vendredi.
TM

7

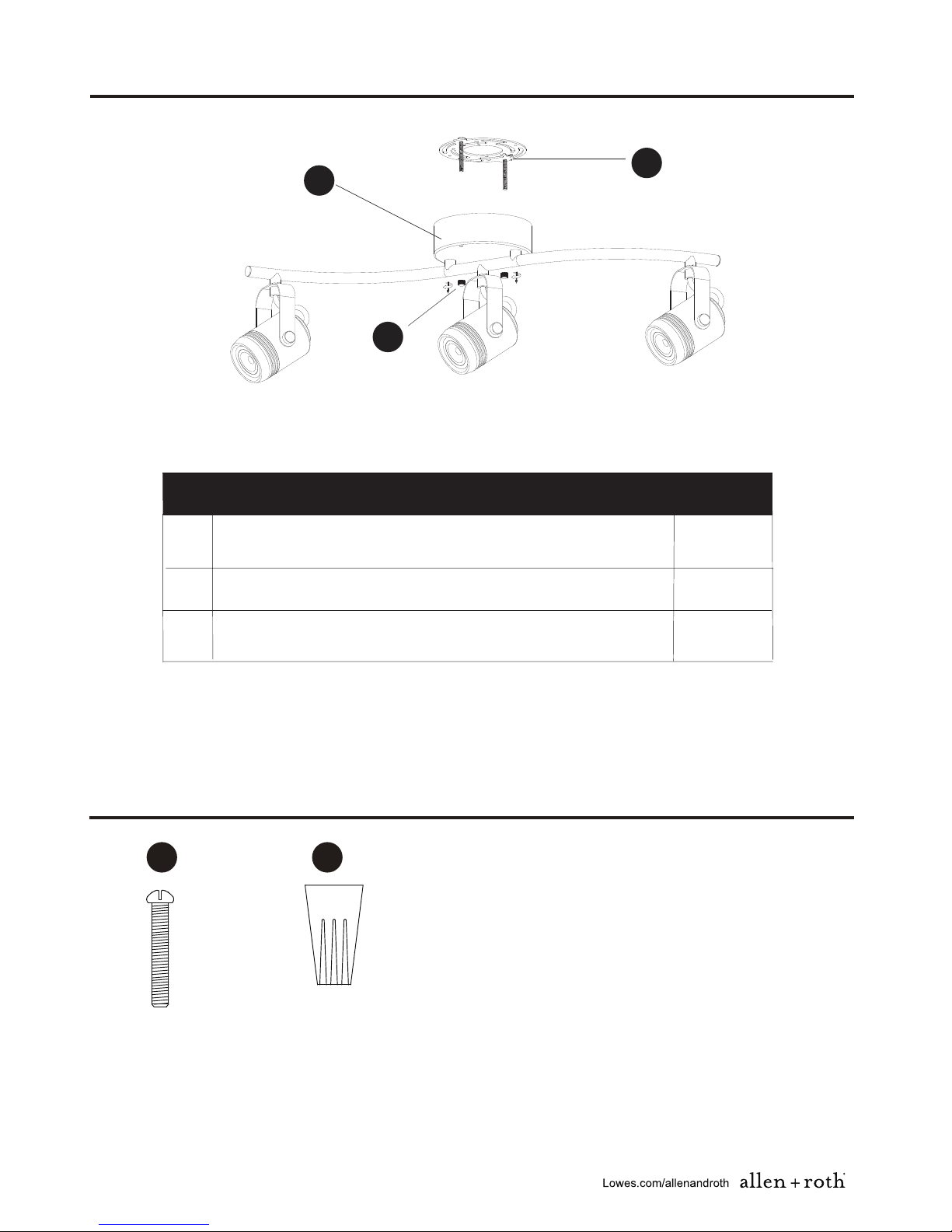

CONTENU DE L’EMBALLAGE
E
Vis pour boîte
de jonction
AA BB
Capuchon de
connexion
QUINCAILLERIE INCLUSE (grandeur réelle)
2
Luminaire
Écrou de couvercle (préassemblé au luminaire [B])
1
1
C
B
A
QUANTITÉ
DESCRIPTIONPIÈCE
Support de fixation (préassemblé au luminaire [B])
Qté. 2Qté. 3
A
B
C

8
AVERTISSEMENT
• Avant de commencer l’assemblage du luminaire, reportez-vous à la mise en garde intitulée
BRANCHEMENTS ÉLECTRIQUES. Si vous pensez ne pas posséder suffisamment d’expérience
en câblage électrique, consultez un guide de câblage pour bricoleurs ou demandez à un électricien
qualifié d’installer le luminaire.
• Avant toute installation, coupez l’électricité du panneau central en plaçant le disjoncteur en
position hors tension ou en enlevant le fusible. Mettre l’interrupteur à la position d’arrêt ne suffit pas
à éliminer les risques de choc électrique.
• Ce luminaire convient à un usage à l’intérieur seulement.
• Pour éviter les risques de choc électrique et d’incendie, ne modifiez pas ce luminaire. Toute
modification pourrait rendre son utilisation dangereuse
ATTENTION
• Toutes les connexions électriques doivent être conformes aux codes et règlements locaux, ainsi
qu’au Code national de l’électricité.
• Ce luminaire est conçu pour être monté sur une boîte de jonction. La boîte doit être directement
retenue par la structure de l’immeuble.
• Pour connaître la puissance maximale recommandée (en watts), reportez-vous à l’étiquette sur le
remplacement de l’ampoule située près de la douille. Ne dépassez pas la puissance
recommandée.
• Intensité réglable à 10 % avec certains gradateurs: Lutron SCL-153PR-WH, Lutron
MACL-153MR-WH, Lutron TGCL-153PH-WH, LEVITON IPL06-P-LED/LFC, LEVITON
6674-P-LED/LFC.
• BRANCHEMENTS ÉLECTRIQUES (circuit d’alimentation nécessaire : 120 V, 60 Hz)
Raccordez les fils blancs du luminaire au fil blanc du circuit d’alimentation. Raccordez les fils noirs
du luminaire au fil noir du circuit d’alimentation. Raccordez le fil vert (ou en cuivre dénudé) au
conducteur de mise à la terre du circuit d’alimentation. Servez-vous de capuchons de connexion
homologués UL/CSA convenant au nombre de conducteurs, à leur taille et à leur type. Aucun brin
de fil ne doit sortir des capuchons et toutes les connexions doivent être solidement raccordées.
Fixez les capuchons de connexion avec du ruban isolant homologué UL/CSA.
• Cet appareil a été testé et déclaré conforme aux limites imposées aux dispositifs numériques de
classe B, conformément à l’alinéa 15 du règlement de la FCC. Ces limites sont destinées à assurer
une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel.
Cet appareil génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et
utilisé conformément aux instructions, risque de provoquer des interférences nuisibles aux
communications radio. Cependant, tout risque d’interférence ne peut être totalement exclu. Si
l’utilisateur constate des interférences lors de la réception d’émissions de radio ou de télévision (il
suffit pour le vérifier d’allumer et d’éteindre successivement l’appareil), il devra prendre les mesures
nécessaires pour les éliminer. À cette fin, il devra :
1. réorienter ou déplacer l’antenne réceptrice;
2. accroître la distance entre l’unité d’éclairage et le récepteur;
3. brancher l’unité d’éclairage sur une prise de courant appartenant à un circuit différent de celui
auquel est connecté le récepteur;
4. chercher de l’aide auprès du détaillant ou d’un technicien en radio ou en télévision.
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’installer ou d’utiliser l’article.
CONSIGNES DE SÉCURITÉ

9
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : de 30 à 60 minutes.
Outils utiles (non inclus) : pinces à dénuder et ruban isolant.
Outils nécessaires pour l’assemblage (non inclus) : échelle, tournevis cruciforme, tournevis à tête
plate, coupe-fil, pinces et lunettes de sécurité.
INSTRUCTIONS POUR L’ASSEMBLAGE
Capuchon de
connexion
BB x 3
Quincaillerie utilisée
2. Effectuez les branchements électriques en vous
servant des capuchons de connexion (BB).
Consultez la mise en garde intitulée
BRANCHEMENTS ÉLECTRIQUES des consignes
de sécurité à la page 8.
3. Placez le luminaire (B) contre la surface de
montage de façon à permettre aux vis préassemblées
au support de fixation (A) de passer à travers le
couvercle du luminaire (B).
AA x 2
Quincaillerie utilisée
1. Dévissez les écrous de couvercle (C) du luminaire
(B) et retirez le support de fixation (A). Fixez le
support de fixation (A) à la boîte de jonction
(non incluse) à l’aide des vis pour boîte de
jonction (AA)..
Vis pour
boîte de
jonction
Remarque : Les vis préassemblées au support de
fixation (A) devraient dépasser de la boîte de jonction.
AA
Fixez le tout à l’aide des écrous de couvercle (C)
retirés précédemment.
AA
A
BB
1
2
3
B
C
A

DÉPANNAGE
ENTRETIEN
• Nettoyez cet article périodiquement. Nettoyez le fini de la surface avec un savon doux et de l’eau
seulement, puis essuyez-le avec un linge doux. N’utilisez jamais de linges rugueux, de produits
abrasifs, ni de produits chimiques nettoyants contenant de l’acide ou des solvants forts.
• Ampoule à DEL de 23 watts incluse. Ne tentez pas de remplacer les ampoules à DEL.
CAUSE POSSIBLE
1. L’alimentation est coupée.
2. Le câblage d’alimentation
principal est défectueux.
3. L’interrupteur est
défectueux.
PROBLÈME
La lumière ne s’allume pas.
Un fusible saute ou un
disjoncteur se déclenche
lorsque la lampe est mise
sous tension.
Des fils sont mal branchés
ou il n’y a pas de mise à la
terre.
Faites appel à un électricien
professionnel certifié.
2. Faites appel à un électricien
professionnel certifié.
MESURE CORRECTIVE
1. Vérifiez l’alimentation électrique.
3. Faites appel à un électricien
professionnel certifié.
GARANTIE LIMITÉE
Ce produit à semi-conducteurs homologué ENERGY STAR avec composants non remplaçables est
garanti pour une période de cinq (5) ans à compter de la date d’achat originale.
Cette garantie ne s’applique pas aux pièces endommagées en raison d’unusage inapproprié, de
dommages accidentels ou d’une manipulation ou d’une installation inadéquate, et elle exclut
expressément toute responsabilité pour des dommages indirects, accessoires ou consécutifs. Tout
produit qui s’avère défectueux sera remplacé ou non par un produit semblable ou identique, selon la
nature du défaut, la disponibilité d’un produit de remplacement ou le dédommagement accordé selon
la valeur au prorata. Certains États ou certaines provinces ne permettent pas de limitations quant à la
durée des garanties implicites ou à l’exclusion ou à la limitation des dommages accidentels ou
consécutifs, de sorte que les limitations ou exclusions mentionnées ci-dessus peuvent ne pas
s’appliquer à vous. Cette garantie vous confère des droits précis. Il est possible que vous disposiez
également d’autres droits, qui varient d’un État ou d’une province à l’autre. Une preuve d’achat est
nécessaire pour vous prévaloir de cette garantie.
10
Imprimé en Chine
allen + roth® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.

welcoming • sophisticated • inspiring
11
MODE
L
O #19534-000
ARTÍCULO #0650117
LUZ EN CARRIL
DECORATIVA DE 3 CABEZALES
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes?
de Servicio al Cliente al 1-866-439-9800, de lunes a jueves de 8 a. m. a 6 p. m. y los viernes de
8 a. m. a 5 p. m., hora estándar del Este.
Antes de volver a la tienda, llame a nuestro Departamento
.
ADJUNTE SU RECIBO AQUÍ
TM

12
CONTENIDO DEL PAQUETE
E
Tornillo de
la caja de unión
AA BB
Conector de cables
Cant. 2
ADITAMENTOS (se muestran en tamaño real)
2
Ensamble de la lámpara
Tuerca de la cubierta (preensamblada en el ensamble
de la lámpara (B))
1
1
C
B
A
CANTIDAD
DESCRIPCIÓNPIEZA
Abrazadera de montaje (preensamblada en el ensamble
de la lámpara (B))
A
B
C
Cant. 3

13
ADVERTENCIA
• Antes de ensamblar la lámpara, consulte las precauciones en CONEXIONES ELÉCTRICAS. Si
siente que no posee suficiente experiencia en cableado eléctrico, consulte un manual de cableado
de tipo “hágalo usted mismo” o contrate a un electricista calificado para que instale la lámpara.
• Antes de comenzar la instalación, desconecte la alimentación colocando el interruptor de circuito
en la posición de apagado o retirando el fusible de la caja de fusibles. No basta con colocar el
interruptor de la lámpara en la posición de apagado para evitar descargas eléctricas.
• Esta lámpara es adecuada solo para uso en interiores.
• Para evitar el riesgo de descargas eléctricas o incendio, no modifique esta lámpara. Si realiza
cualquier tipo de modificación, el producto podría resultar inseguro.
PRECAUCIÓN
• Todas las conexiones eléctricas deben realizarse según los códigos u ordenanzas locales y
según el Código eléctrico nacional (National Electrical Code).
• Esta lámpara está diseñada para montarse en una caja de unión de salida. La caja debe estar
fijada directamente a la estructura del edificio.
• Consulte la etiqueta de cambio de bombilla cerca del portalámparas para ver el vataje máximo
recomendado. No exceda el vataje recomendado.
• Se puede regular al 10 % con reguladores seleccionados: Lutron SCL-153PR-WH, Lutron
MACL-153MR-WH, Lutron TGCL-153PH-WH, LEVITON IPL06-P-LED/LFC, LEVITON
6674-P-LED/LFC.
• CONEXIONES ELÉCTRICAS (circuito de suministro requerido: 120 V, 60 Hz)
Conecte el o los conductores blancos de la lámpara al conductor blanco del circuito de suministro.
Conecte el o los conductores negros de la lámpara al conductor negro del circuito de suministro.
Conecte el conductor verde (o de cobre desnudo) al conductor de puesta a tierra del circuito de
suministro. Utilice conectores de cables con clasificación U.L./CSA apropiados para el tamaño, tipo
y número de conductores. No deben quedar conexiones o filamentos sueltos. Asegure los
conectores de cables con cinta aislante con clasificación U.L./CSA.
• Este equipo ha sido probado y se ha verificado que cumple con los límites para un dispositivo
digital clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites se han diseñado
para proporcionar una protección razonable contra la interferencia perjudicial en una instalación
residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se
instala y se usa de acuerdo con las instrucciones, puede causar interferencia perjudicial a las
comunicaciones de radio. Sin embargo, no se garantiza que no se producirán interferencias en una
instalación en especial. Si este equipo causa interferencia perjudicial a la recepción de radio o
televisión, lo que se puede determinar al encender y apagar el equipo, se insta al usuario a tratar
de corregir la interferencia con una o más de las siguientes medidas:
1. Reoriente o reubique la antena de recepción.
2. Aumente la separación entre la luminaria y el receptor.
3. Conecte la luminaria a un tomacorriente de un circuito distinto al que usa el receptor.
4. Solicite ayuda al concesionario o a un técnico con experiencia en radio/TV.
Lea y comprenda completamente este manual antes de intentar ensamblar,
usar o instalar el producto.
INFORMACIÓN DE SEGURIDAD

14
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 30 a 60 minutos
Herramientas útiles (no se incluyen): Pinzas pelacables, cinta adhesiva.
Herramientas necesarias para el ensamblaje (no se incluyen): Escalera, destornillador Phillips,
destornillador de cabeza plana, pinzas cortacables, pinzas, gafas de seguridad.
NSTRUCCIONES DE ENSAMBLAJELY
Conectores
de Cables
BB x 3
Aditamentos utilizados
2. Realice las conexiones eléctricas con los
conectores de cables (BB). Consulte CONEXIONES
ELÉCTRICAS en la sección de información de
seguridad de la página 13.
3. Coloque el ensamble de la lámpara (B) pegada
a la superficie de montaje y deje que los tornillos
preensamblados en la abrazadera de montaje (A)
pasen a través de la cubierta del ensamble
de la lámpara (B).
x 2
Aditamentos utilizados
1. Desenrosque las tuercas de la cubierta (C) del
ensamble de la lámpara (B) y retire la abrazadera
de montaje (A). Fije la abrazadera de montaje (A) a
la caja de unión (no se incluye) con los tornillos de la
caja de unión (AA).
Tornillo de la
caja de unión
Nota: Los tornillos preensamblados en la abrazadera
de montaje (A) deben sobresalir de la caja de unión.
AA
Asegure con las tuercas para cubierta que retiró
previamente (C).
AA
A
BB
1
2
3
B
C
A

15
SOLUCIÓN DE PROBLEMAS
CUIDADO Y MANTENIMIENTO
• Limpie esta unidad periódicamente. Limpie el acabado de la superficie solo con agua y jabón
suave. Seque con un paño suave. No utilice paños ásperos, ni limpiadores químicos o abrasivos
que contengan ácidos o solventes agresivos.
1. No hay alimentación.
2. El cableado del suministro
principal está mal instalado.
3. El interruptor está
defectuoso.
La luz no se enciende.
Cuando se enciende el
ensamble, el fusible se
quema o el interruptor de
circuito se dispara.
Hay cables mal instalados
o el conductor de fuerza no
tiene puesta a tierra.
Consulte a un electricista
profesional certificado.
2. Consulte a un electricista
profesional certificado.
1. Compruebe si hay suministro de
electricida.
3. Consulte a un electricista
profesional certificado.
CAUSA POSIBLEPROBLEMA ACCIÓN CORRECTIVA
GARANTÍA LIMITADA
Este producto de estado sólido con calificación ENERGY STAR con componentes que no pueden
reemplazarse está garantizado por cinco (5) años desde la fecha de compra original.
Esta garantía no cubre piezas dañadas debido al mal uso, daño accidental, manipulación y/o instalación
inadecuada y excluye toda responsabilidad por daños indirectos, accidentales o resultantes. Un producto
defectuoso puede o puede no ser reemplazado por el mismo tipo de producto o uno similar, dependiendo
de la naturaleza del defecto y/o la disponibilidad de repuestos, o puede ser reembolsado a un valor
proporcional. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita,
y/o la exclusión o la limitación de daños accidentales o resultantes, de modo que las limitaciones o las
exclusiones anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos específicos,
pero podría tener también otros derechos que varían según el estado. Se exigirá el comprobante de
compra para utilizar la garantía.
Impreso en China
allen + roth® es una marca registrada de LF, LLC.
Todos los derechos reservados.
Se incluye bombilla LED de un vataje total de 23 watts. No intente reemplazar las bombillas LED.
•
