Allen + Roth 19536-00 User manual

MODEL #19536-000
ITEM #0650119
6-HEAD DECORATIVE
TRACK LIGHT
welcoming • sophisticated • inspiring
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. – 6 p.m., EST, Monday - Thursday, 8 a.m. – 5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE Français p. 6
Español p. 11
eb1578 1
TM

#19536-000
ITEM #0650119
6-HEAD DECORATIVE
TRACK LIGHT
PACKAGE CONTENTS
2
E
A
B
C
Mounting Bracket (preassembled to Fixture Assembly (B))
QUANTITYPART DESCRIPTION
Fixture Assembly
1
1
2
Canopy Nut (preassembled to Fixture Assembly (B))
Junction
Box Screw
AA BB
Wire Connector
Qty. 3
Qty. 2
HARDWARE CONTENTS (shown actual size)
A
B
C
CC DD
Anchor
Qty. 2
Wood Screw
Qty. 2
11

3
SAFETY INFORMATION
WARNING
• Before assembling the lighting fixture, refer to the caution titled ELECTRICAL
CONNECTIONS. If you feel you do not have enough electrical wiring experience, refer to
•
a do-it-yourself wiring handbook or have the fixture installed by a qualified, licensed
electrician.
• Before starting the installation, disconnect the power by turning off the circuit breaker or
by removing the fuse at the fuse box.
prevent electrical shock.
• This fixture is suitable for indoor use only.
• To avoid risk of electric shock or fire, do not modify this lamp; if any modification is made, it
may render the product unsafe.
CAUTION
•All electrical connections must be in accordance with local codes, ordinances and the
National Electrical Code.
•This fixture is intended to be mounted to an outlet junction box. The box must be
directly supported by the building structure.
• Dimmable to 10% with select dimmers: Lutron SCL-153PR-WH, Lutron MACL-153MR-WH, Lutron
TGCL-153PH-WH, LEVITON IPL06-P-LED/LFC, LEVITON 6674-P-LED/LFC.
• ELECTRICAL CONNECTIONS (Required Supply Circuit: 120V, 60Hz)
Connect the white wire(s) from the fixture to the white wire of the supply circuit. Connect the
black wire(s) from the fixture to the black wire of the supply circuit. Connect the green (or bare
copper) colored wire to the grounding conductor of the supply circuit. Use U.L./CSA
Listed wire connectors suitable for the size, type and number of conductors. No loose
strands or loose connections should be present. Secure wire connectors with U.L./CSA
Listed electrical tape.
• This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment on
and off, the user isencouraged to try to correct the interference by one or more of the following:
Reorient or relocate the receiving antenna.
Increase the separation between the lighting unit and receiver.
Connect the lighting unit into an outlet on a circuit other than the outlet which the receiver is
connected.
Consult the dealer or an experienced radio/TV technician for assistance.
Please read and understand the entire manual before attempting to assemble, operate or
install the product.
E
.
.
.
.
Turning the power off to the light switch is not sufficient to

PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Assembly Time: 30~60 minutes
Tools Required for Assembly (not included): Ladder, Phillips Screwdriver, Flathead
Screwdriver, Wire Cutters, Pliers, Safety Glasses,
Helpful Tools (not included): Wire Stripper, Tape
4
ASSEMBLY INSTRUCTIONS
Wire Connector
BB x 3
Hardware Used
2. Attach hook on inside of canopy of fixture
assembly (B) to loop on hanging strap of
mounting bracket (A), allowing for hands-free wiring.
Make electrical connections using wire connectors
(BB). Refer to ELECTRICAL CONNECTIONS in the
Safety Information section on page 3.
3. Unscrew preassembled bushing from the support
stem nuts on the adjustable arms of fixture
assembly (B). Save for later use.
Place the fixture assembly (B) against the mounting
surface, allowing the preassembled screws on
mounting bracket (A) to pass through the canopy of
the fixture assembly (B). Secure with previously
removed canopy nuts (C).
AA x 2
Hardware Used
1. Unscrew canopy nuts (C) from fixture assembly (B)
and detach mounting bracket (A). Attach mounting
bracket (A) to the junction box (not included) with
junction box screws (AA).
Note: The preassembled screws on mounting
bracket (A) should protrude out from the junction box.
Junction
Box Screw
AA
A
BB
1
2
3
B
A
A
B
C
4
at the marked locations and install the anchors (CC).
Secure the previously removed bushings to the
anchors (CC) with wood screws (DD), then
thread support stem nuts onto bushings.
Anchor
CC x 2
Hardware Used
Wood Screw
DD x 2
CC
DD
Bushing
Bushing
4. Adjust the arms of fixture assembly (B) to the
desired position, then mark locations for support
stems on the ceiling.
Drill and 7/32 in. Drill Bit
Use 7/32 in. drill bit (not included) and drill holes

package contents list and hardware contents list. If any part is missing or damaged, do not attempt
5
WARRANTY
TROUBLESHOOTING
CARE AND MAINTENANCE
• Clean this unit periodically. Clean the surface finish only using water and mild soap; dry with a
• soft cloth. Never use rough cloth, abrasives or chemical cleaners containing acids or harsh
• solvents.
This ENERGY STAR qualified Solid State product with non replaceable componenets is warranted for five
(5) years from the date of original purchase.
This warranty does not cover parts becoming defective due to misuse, accidental damage,
improper handling and/or installation and specifically excludes liability for indirect, incidental or
consequential damages. Product found to be defective may or may not be replaced with same or
like type product, contingent on the nature of the defect, and or replacement availability and/or
compensated for at a pro rated value. Some states do not allow limitations on how long an implied
warranty lasts, and/or the exclusion or limitation of incidenta l or consequential damages, so the
above limitations or exclusions may not apply to you. This warranty gives you specific rights and
you may also have other rights, which vary from state to state. Proof of purchase is required to
exercise the warranty.
Printed in China
allen + roth ® is a registered trademark
of LF, LLC. All rights reserved.
1. Power is off.
2. Bad main supply wiring.
3. Defective switch.
Light will not turn on.
Fuse blows or circuit trips
when fixture is turned on. Wrong wiring or power wire
is grounding out.
Consult a certified professional
electrician.
2. Consult a certified professional
electrician.
1. Make sure power supply is on.
3. Consult a certified professional
electrician.
POSSIBLE CAUSEPROBLEM CORRECTIVE ACTION
A
30-watt total LED wattage included;do not attempt to replace the LEDs.
•

RAIL D’ÉCLAIRAGE DÉCORATIF
À 6 LUMIÈRES
w
Numéro de série Date d’achat
6
JOIGNEZ VOTRE REÇU ICI
Desquestions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
TM
1 866 439-9800,

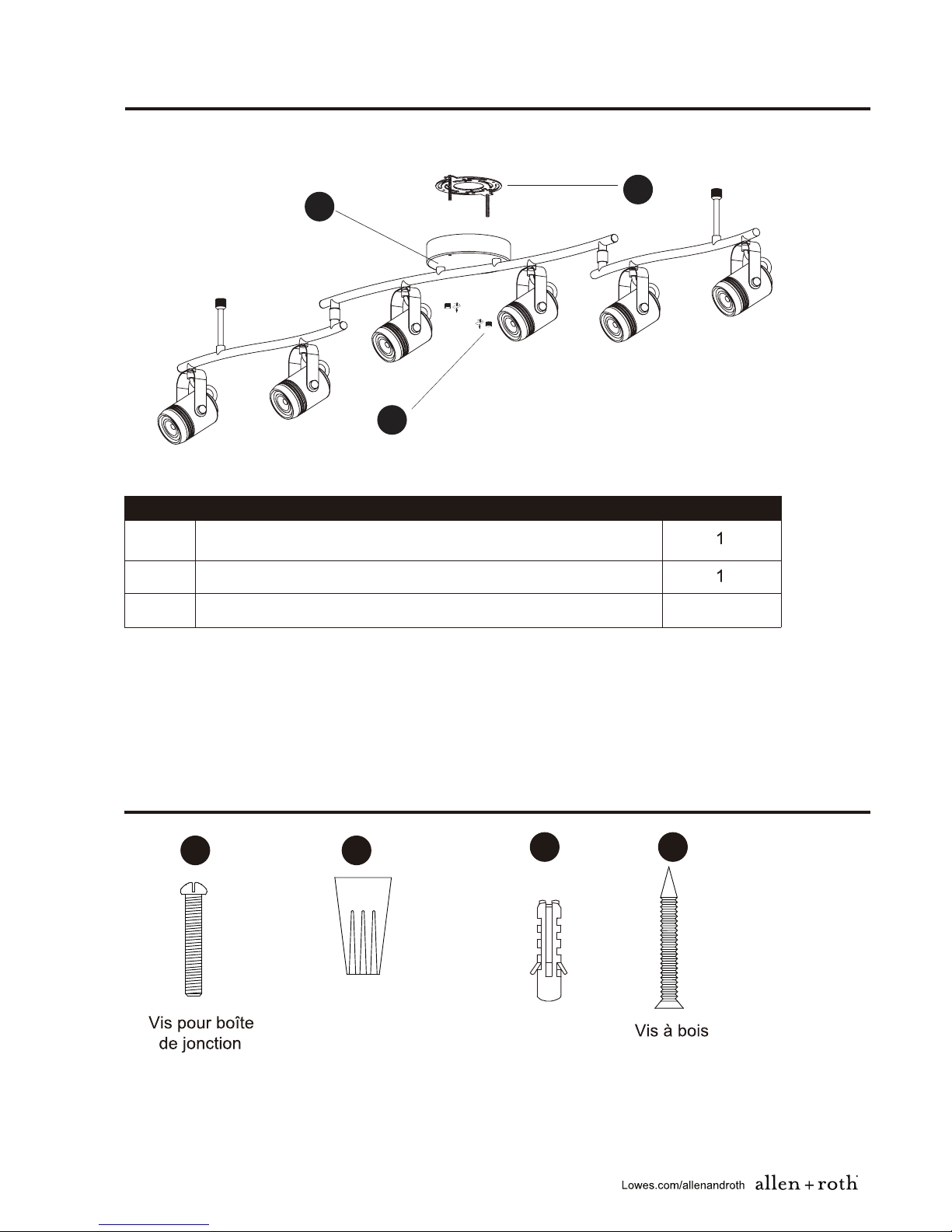

CONTENU DE L’EMBALLAGE
7
E
A
B
C
Support de fixation (préassemblé au luminaire [B])
QTÉDESCRIPTION
Luminaire
2
Écrou de couvercle (préassemblé au luminaire [B])
AA BB
Capuchon de
connexion
3
Qté :
.
2
QUINCAILLERIE INCLUSE (grandeur réelle)
CC DD
Cheville d’ancrage
2Qté :
PIÈCE
Qté : Qté : 2
A
B
C

8

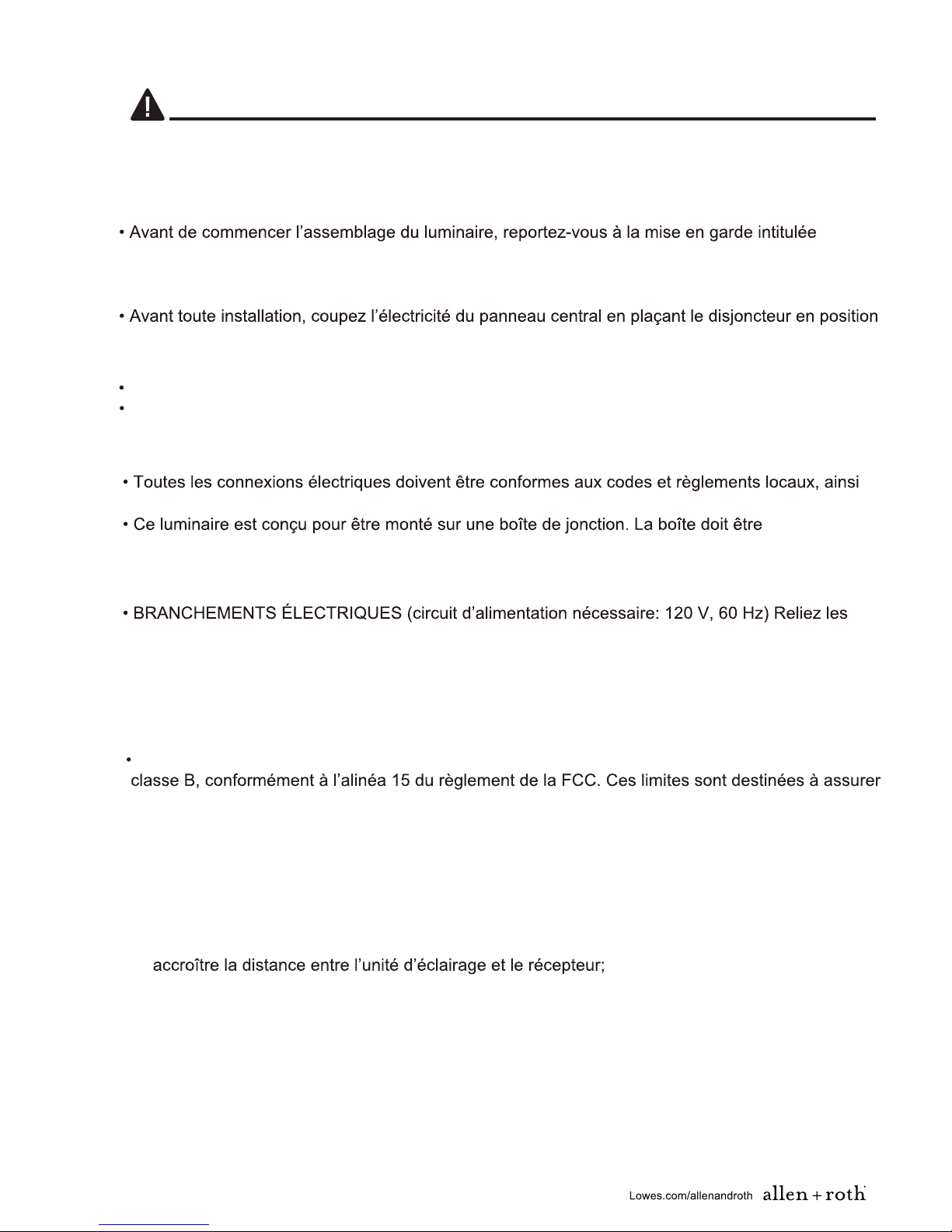

CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
BRANCHEMENTS ÉLECTRIQUES. Si vous pensez ne pas posséder suffisamment d’expérience
en câblage électrique, consultez un guide de câblage pour bricoleurs ou demandez à un électricien
qualifié d’installer le luminaire.
hors tension ou en enlevant le fusible. Mettre l’interrupteur à la position d’arrêt ne suffit pas à éliminer
les risques de choc électrique.
Ce luminaire convient à un usage à l’intérieur seulement.
Pour éviter les risques de choc électrique et d’incendie, ne modifiez pas ce luminaire. Toute
modification pourrait rendre son utilisation dangereuse.
ATTENTION
qu’au Code national de l’électricité.
directement retenue par la structure de l’immeuble.
• Intensité réglable à 10 % avec certains gradateurs: Lutron SCL-153PR-WH, Lutron
MACL-153MR-WH, Lutron TGCL-153PH-WH, LEVITON IPL06-P-LED/LFC, LEVITON 6674-P-LED/LFC.
fils blancs du luminaire au fil blanc du circuit d’alimentation. Raccordez les fils noirs du luminaire au
fil noir du circuit d’alimentation. Raccordez le fil vert (ou en cuivre dénudé) au conducteur de mise à
la terre du circuit d’alimentation. Servez-vous de capuchons de connexion homologués UL/CSA
convenant au nombre de conducteurs, à leur taille et à leur type. Aucun brin de fil ne doit sortir des
capuchons et toutes les connexions doivent être solidement raccordées. Fixez les capuchons de
connexion avec du ruban isolant homologué UL/CSA.
Cet appareil a été testé et déclaré conforme aux limites imposées aux dispositifs numériques de
une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet
appareil génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé
conformément aux instructions, risque de provoquer des interférences nuisibles aux communications
radio. Cependant, tout risque d’interférence ne peut être totalement exclu. Si l’utilisateur constate des
interférences lors de la réception d’émissions de radio ou de télévision (il suffit pour le vérifier d’allumer
et d’éteindre successivement l’appareil), il devra prendre les mesures nécessaires pour les éliminer.
réorienter ou déplacer l’antenne réceptrice;
brancher l’unité d’éclairage sur une prise de courant appartenant à un circuit différent de celui auquel
est connecté le récepteur;
chercher de l’aide auprès du détaillant ou d’un technicien en radio ou en télévision.
Assurez-vous de lire et de comprendre du présent manuel avant de tenter d’assembler,
E
.
.
.
.
d’installer ou d’utiliser l’article.
À cette fin, il devra:
l'intégralité

PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez
le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des
pièces manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : de 30 à 60 minutes.
Outils nécessaires pour l’assemblage (non inclus) : escabeau, tournevis cruciforme, tournevis
à tête plate, coupe-fil, pinces, lunettes de sécurité, perceuse et foret de 7/32 po.
Outils utiles (non inclus) : pinces à dénuder et ruban isolant.

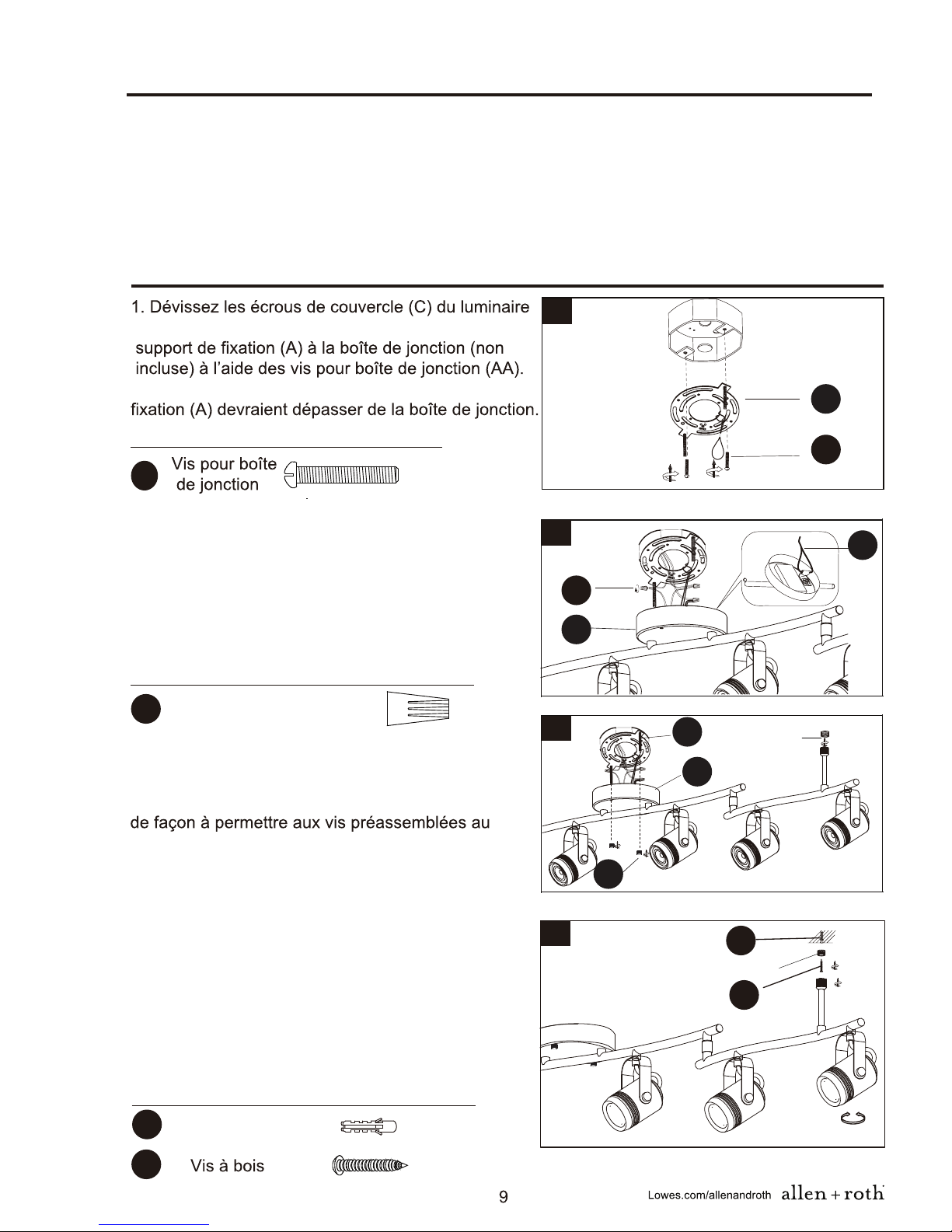

INSTRUCTIONS POUR L’ASSEMBLAGE
Capuchon de connexion
BB x 3
Quincaillerie utilisée
2. Fixer le crochet situé à l’intérieur du couvercle du
luminaire (B) à la courroie de suspension du support
de fixation (A), ce qui laissera vos mains libres pour
effectuer le câblage. Effectuez les branchements
électriques en vous servant des capuchons de
connexion (BB). Consultez la mise en garde intitulée
BRANCHEMENTS ÉLECTRIQUES des consignes
3. Retirez les bagues préassemblées des écrous de
la tige de soutien, sur les bras réglables du luminaire
(B). Mettez-les de côté pour une utilisation ultérieure.
Placez le luminaire (B) contre la surface de montage
support de fixation (A) de passer à travers le
couvercle du luminaire (B). Fixez le tout à l’aide des
écrous de couvercle (C) retirés précédemment.
AA x 2
Quincaillerie utilisée
(B) et retirez le support de fixation (A). Fixez le
Remarque : Les vis préassemblées au support de
foret de 7/32 po (non inclus), puis installez les
chevilles d’ancrage (CC). Fixez les bagues retirées
précédemment aux chevilles d’ancrage (CC) à l’aide
des vis à bois (DD), puis vissez les tiges de soutien
Cheville d’ancrage
CC x 2
Quincaillerie utilisée
DD x 2
Bague
Bague
4. Placez les bras du luminaire (B) dans les positions
désirée, puis marquez l’emplacement des tiges de
soutien au plafond.
Percez des trous aux endroits marqués à l’aide d’un
de sécurité à la page 8.
aux bagues.
AA
A
BB
1
2
3
B
A
A
B
C
4
CC
DD

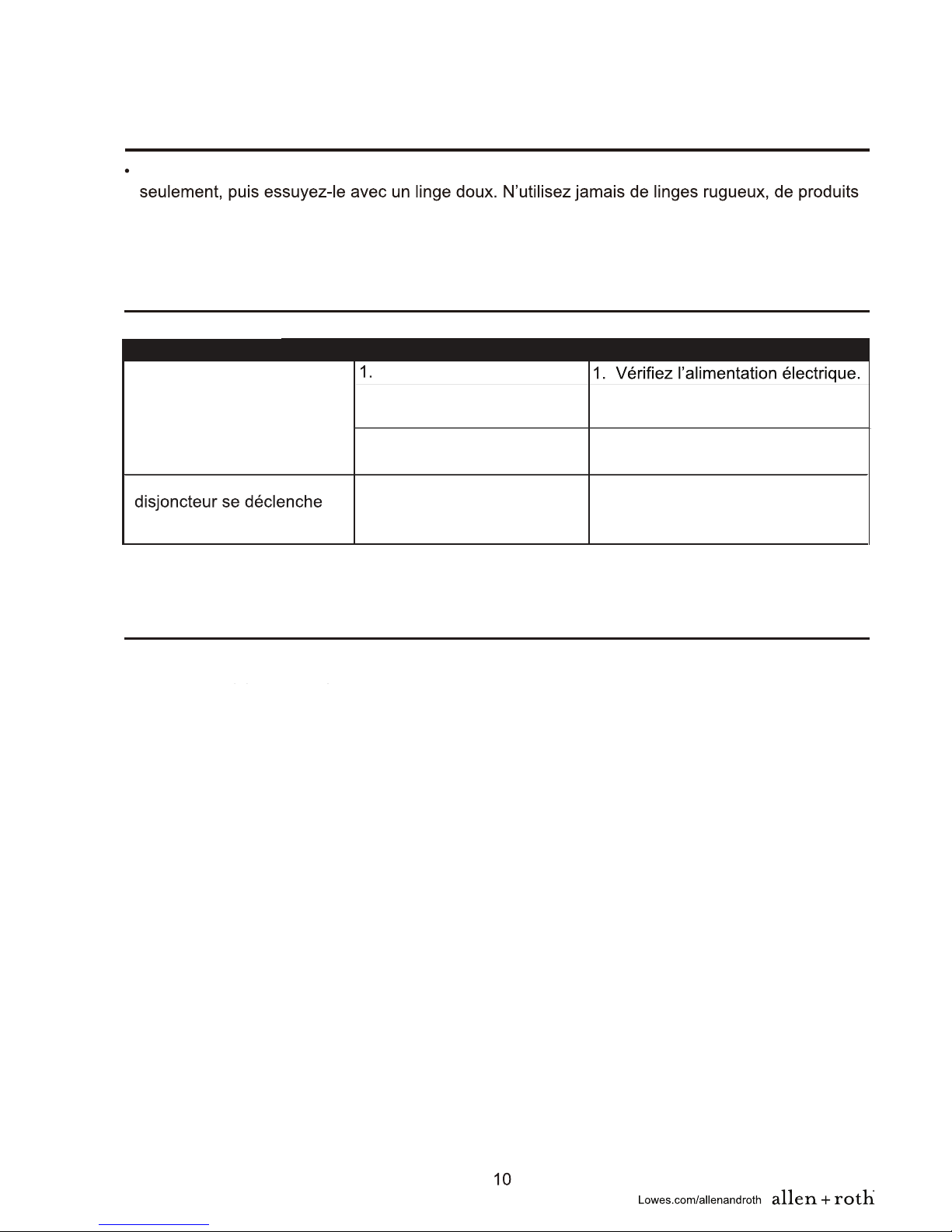

GARANTIE
DÉPANNAGE
ENTRETIEN
Nettoyez périodiquement le luminaire. Nettoyez le fini de la surface avec un savon doux et de l’eau
abrasifs, ni de produits chimiques nettoyants contenant de l’acide ou des solvants forts.
Ce produit à semi-conducteurs homologué ENERGY STAR avec composants non remplaçables est
garanti pour une période de cinq (5) ans à compter de la date d'achat originale.
Cette garantie ne s’applique pas aux pièces endommagées en raison d’un usage inapproprié, de
dommages accidentels ou d’une manipulation ou d’une installation inadéquate, et elle exclut
expressément toute responsabilité pour des dommages indirects, accessoires ou consécutifs.
Tout article qui s’avère défectueux sera remplacé ou non par un article semblable ou identique,
selon la nature du défaut, la disponibilité d’un article de remplacement ou le dédommagement
accordé selon la valeur au prorata. Certains États ou certaines provinces ne permettent pas de
limitations quant à la durée des garanties implicites et à l’exclusion ou à la limitation des dommages
accidentels ou consécutifs. Les limitations ou exclusions mentionnées ci-dessus peuvent donc ne
pas s’appliquer à vous. Cette garantie vous confère des droits précis. Il est possible que vous disposiez
Imprimé en Chine
allen + roth ® est une marque de
commerce déposée de LF, LLC. Tous droits réservés.
L’alimentation est coupée.
2. Le câblage d’alimentation
3. L’interrupteur est
La lumière ne s’allume pas.
Un fusible saute ou un Des fils sont mal branchés
ou il n’y a pas de mise à la
Faites appel à un électricien
professionnel certifié.
2. Faites appel à un électricien
professionnel certifié.
.
3. Faites appel à un électricien
professionnel certifié
CAUSE POSSIBLEPROBLÈME MESURE CORRECTIVE
lorsque la lampe est mise
sous tension.
principal est défectueux.
défectueux.
terre.
également d’autres droits, qui varient d’un État ou d’une province à l’autre. Une preuve d’achat est
nécessaire pour vous prévaloir de cette garantie.
•Ampoule à DEL de 30 watts incluse. Ne tentez pas de remplacer les ampoules à DEL.

LUZ EN CARRIL
DECORATIVA DE 6 CABEZALES
w
Número de serie Fecha de compra
11
ADJUNTE SU RECIBO AQUÍ
¿Preguntas, problemas, piezas faltantes?
a 5 p.m., hora estándar del Este.
TM
1-866-439-9800 de 8 a.m. a 6 p.m. y los viernes de 8 a.m.

CONTENIDO DEL PAQUETE
E
A
B
C
Abrazadera de montaje (preensamblada en el ensamble
Ensamble de la lámpara
1
1
AA BB
Conector de cables
ADITAMENTOS (se muestran en tamaño real)
CC DD
Ancla de
de la lámpara (B))
la lámpara (B))
madera
Cant. 2 Cant. 3 Cant. 2 Cant. 2
A
B
C

13

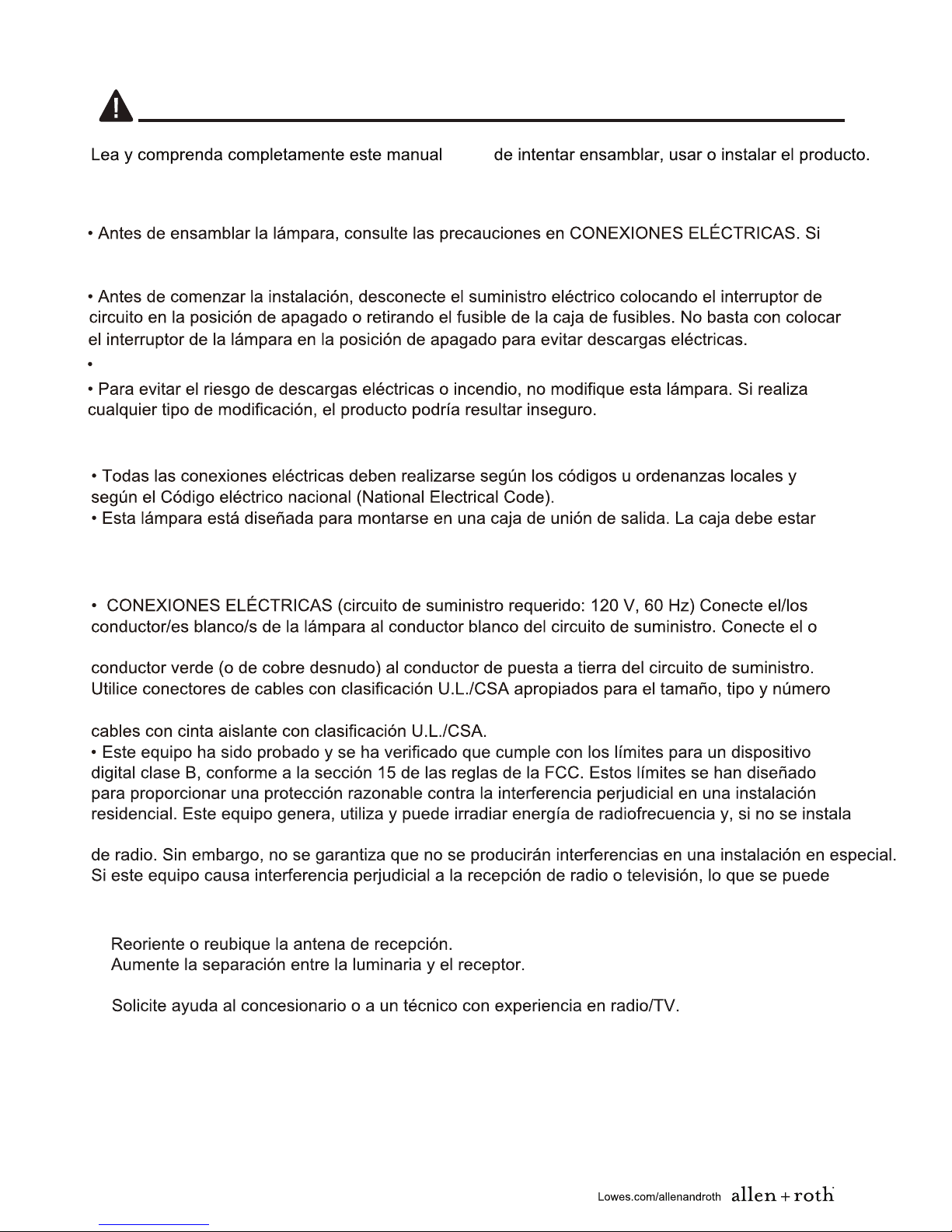

INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
siente que no posee suficiente experiencia en cableado eléctrico, consulte un manual de cableado
de tipo “hágalo usted mismo” o contrate a un electricista calificado para que instale la lámpara.
Esta lámpara es adecuada solo para uso en interiores.
PRECAUCIÓN
fijada directamente a la estructura del edificio.
• Se puede regular al 10 % con reguladores seleccionados: Lutron SCL-153PR-WH, Lutron
MACL-153MR-WH, Lutron TGCL-153PH-WH, LEVITON IPL06-P-LED/LFC, LEVITON 6674-P-LED/LFC.
los conductores negros de la lámpara al conductor negro del circuito de suministro. Conecte el
de conductores. No deben quedar conexiones o filamentos sueltos. Asegure los conectores de
y se usa de acuerdo con las instrucciones, puede causar interferencia perjudicial a las comunicaciones
determinar al encender y apagar el equipo, se insta al usuario a tratar de corregir la interferencia con una
Conecte la luminaria a un tomacorriente de un circuito distinto al que usa el receptor.
.
.
.
.
o más de las siguientes medidas:
antes

PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista del contenido de aditamentos. No intente
ensamblar el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 30 a 60 minutos.
14
INSTRUCCIONES DE ENSAMBLAJE
Conector de cables
BB x 3
Aditamentos utilizados
colgante del soporte de montaje (A), para tener las
conexiones eléctricas con los conectores de cables
3. Desenrosque la boquilla preensamblada de las
del ensamble de la lámpara (B). Apártela para su uso
AA
Aditamentos utilizados
1. Desenrosque las tuercas de la cubierta (C) del
ensamble de la lámpara (B) y retire la abrazadera
Nota:
18,59 cm (no se incluye) y taladre orificios en cada
CC
Aditamentos utilizados
DD
Boquilla
Boquilla
4. Ajuste los brazos ajustables del ensamble de la
Coloque el ensamble de la lámpara (B)posterior.
pegada a la superficie de montaje y deje que los
tornillos preensamblados en la abrazadera de montaje
lámpara (B). Asegure con las tuercas para cubierta
en los conectores.
regulables
es deseada y marque la
te
apoyo
n
AA
A
BB
1
2
3
B
A
A
B
C
4
CC
DD
Herramientas necesarias para el ensamblaje (no se incluyen): Escalera, destornillador Phillips,
destornillador de cabeza plana, pinzas cortacables, pinzas, gafas de seguridad, taladro y broca
para taladro de 7/32 pulg.
r
Herramientas útiles (no se incluyen): Pinzas pelacables, cinta adhesiva.

Destornillador, pinzas cortacables, pinzas, gafas de seguridad, taladro y broca para taladro de 18,59 cm.
15

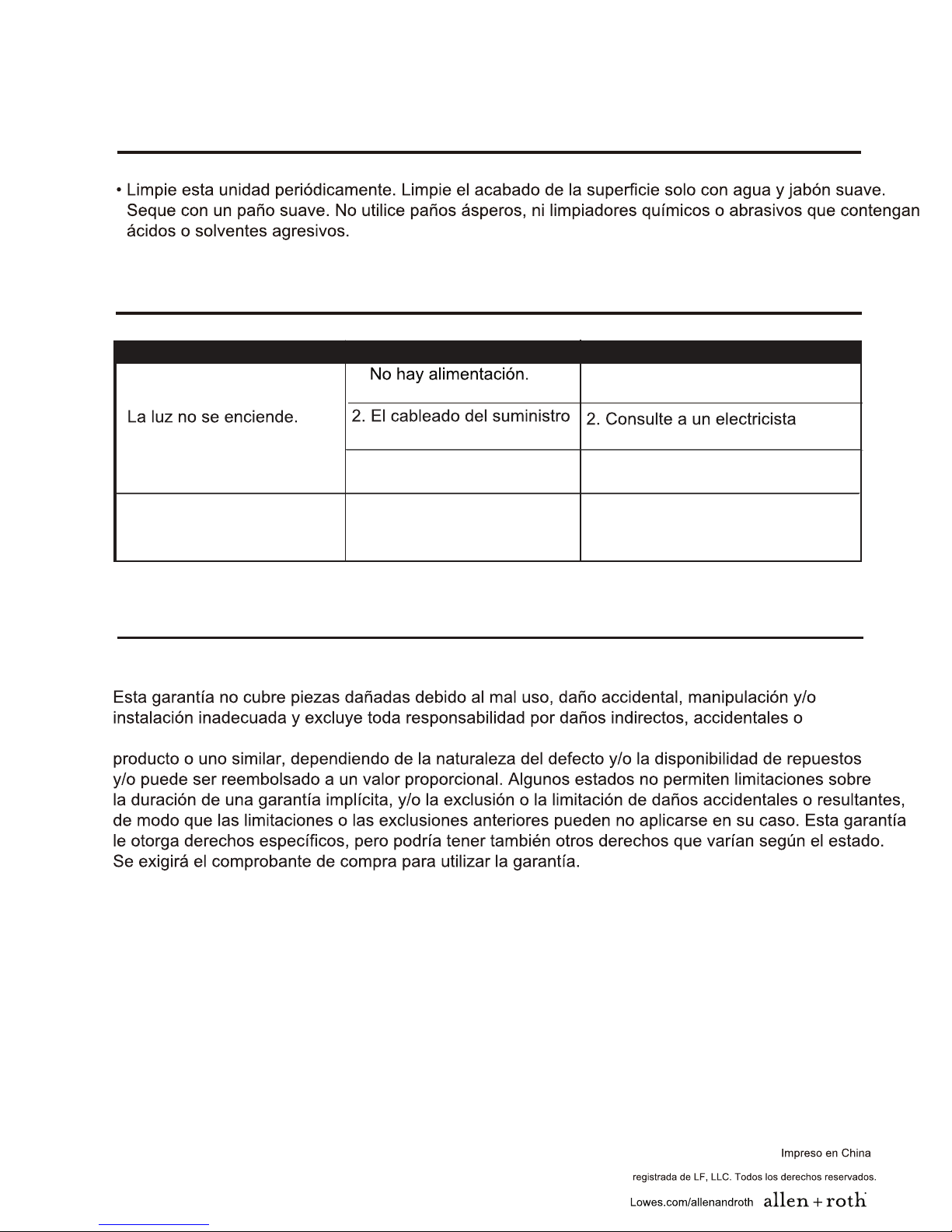

GARANTÍA
SOLUCIÓN DE PROBLEMAS
CUIDADO Y MANTENIMIENTO
resultantes. Un producto defectuoso puede o puede no ser reemplazado por el mismo tipo de
allen + roth ® es una marca
1.
3. El interruptor está
Cuando se enciende la
lámpara, el fusible se quema Hay cables mal instalados o Consulte a un electricista
profesional certificado.
profesional certificado.
1. Compruebe si hay suministro de.
3. Consulte a un electricista
profesional certificado.
CAUSA POSIBLEPROBLEMA ACCIÓN CORRECTIVA
o el interruptor de circuito
se dispara.
principal está mal instalado.
defectuoso.
tiene puesta a tierra.
electricidad.
el cable de alimentacion no
Este producto de estado sólido con calificación ENERGY STAR con componentes que no pueden
reemplazarse está garantizado por cinco (5) años desde la fecha de compra original.
• Se incluye bombilla LED de un vataje total de 30 watts. No intente reemplazar las bombillas LED.
