Alligator Gatorbrake 6 Piston Manual

Six Piston Hydraulic System
Disc Brake Installation and Service Manual

Introduction
Six Piston brake system:
Alligator’s new Gatorbrake Six Piston Disc brake system is the first and original full hydraulic disc brake with a
distinctive six-piston configuration. This six-piston design allows three opposing pairs of different diameter pistons
to work in sequence, therefore stabilizing the rotor and eliminating wobble. Our six-piston configuration also
allows for a wider brake pad surface to be used. This improves longevity while greatly increasing stopping power.
The Gatorbrake Six Piston Disc brake system utilizes all cold forged alloys that provide a durable and lightweight
lever system.
Brake hose used in this system utilizes an original Dupont Teflon P.T.F.E. underlay with reinforced braided Kevlar
brand fiber and strengthened with AISI 304 stainless steel wire mesh for minimal expansion and maximum burst
strength. This is the same hose structure used in Formula One road racing.
Safety Information
Before each ride, always check your brakes for proper function, the brake pads for wear and inspect for damage
resulting in fluid leaks. Proper service and maintenance, as well as safe riding practices are needed in all aspects
of sports.
Read this service and installation manual carefully. It is important to completely understand the operation of your
brake system. Improper use of your brake system may result in a lost of control or an accident, which could lead
to severe injury. Always wear protective clothing, eyewear and gloves when servicing your brake system.
Emergency Care
In the event that you accidentally swallow any hydraulic fluid, please seek immediate medical attention and take
the fluid container with you. If hydraulic fluid comes in contact with eyes or skin, flush with fresh water. If irritation
persists, seek medical attention.
Warnings
The caliper and rotor will become hot when the brakes are operated. Do not touch them while riding or
immediately after dismounting from the bicycle. Check that the brake components have been cooled down before
attempting to adjust the brakes.
DO NOT USE D.O.T. 3 or 4 brake fluid in this system. Doing so may result in damaging the seals and
cause the brakes to fail.
Check for brake pad wear and fluid contamination. New brake pads must be used before using the system the
first time. Inspect for any fluid leaks in the hose or system. For safety reasons, don’t use the system if any leaks
have been detected. Consult an experienced mechanic for advice.
We strongly recommend that only competent cycle mechanics install and service your disc brake system and
only original Gatorbrake replacement parts be used. Incorrect installation and or substandard parts could result in
brake failure and cause personal injuries.
EN Disc Brake Installation and Service Manual
Tools Required
T-10 & T-25 Torx Driver
2mm, 4mm & 5mm Allen Wrench
8mm Open - end Wrench
Torque Wrench
Long-nosed Pliers
*** Use Only Mineral Oil ***

Installation Instructions
The disc brake system is supplied fully assembled and bled. It is
strongly recommended that you install the brakes supplied without
disconnecting any hoses or attempting to shorten the hose.

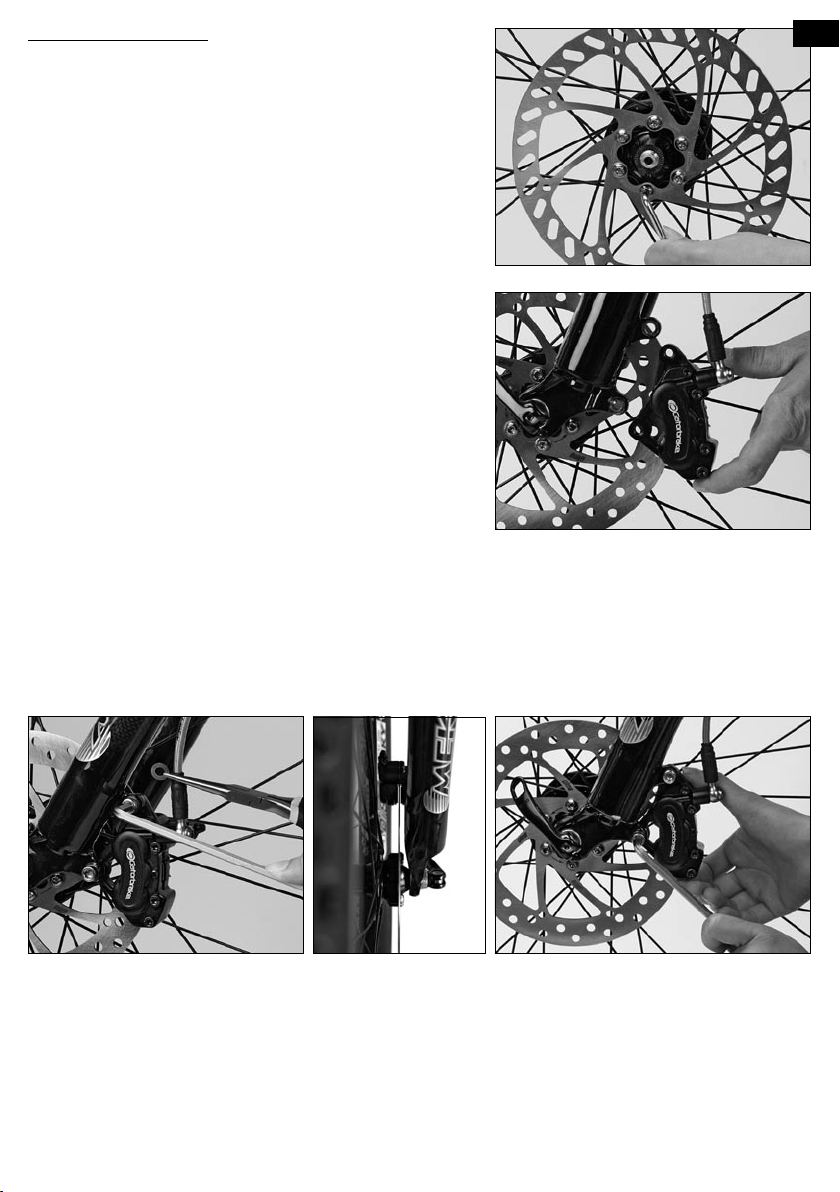

A. Fitting the Disc Rotor
Place the disc rotor on the hub mounting surface. Be sure that
the arrow on the disc is pointing in the same direction of the
forward wheel rotation. (Fig.1). Using a Torx T25 driver, install,
tighten the bolts to a torque of 6-7 Nm ( 53 – 63 in. lbs.)
This disc brake system has two disc rotors:
6 Piston brake systems:
170mm rotor is for front brake
150mm is for rear brake.
Only hubs with 6 bolts international standard can be fitted.
B. Mounting Front and Rear Caliper
New brakes are supplied fully retracted. Before mounting the
caliper, ensure that the brake pads are fully retracted in the
caliper. If you need to perform this operation yourself, remove
the brakes pads to avoid damaging them and gently pry the
piston back with a plastic tire lever or similar.
Position the caliper between the rotor and the fork or frame.
(Fig.2) Align mounting holes with those on the caliper and fix
with caliper bolts. It is important to center the caliper over
the disc rotor using some of the supplied caliper shim washers
between the caliper and disc mount. This is a trial and error until the correct position is achieved. (FIG.3).
Once the caliper has been centered and wheels spin freely (without drag), tighten caliper bolts with a 5mm
Allen wrench to a torque of 11 – 13 Nm ( 97 to 114 in. lbs.) (Fig.4A/B) Check that central positioning has been
maintained.
Fig.1
Fig. 2
Fig. 3 Fig. 4A Fig. 4B
EN

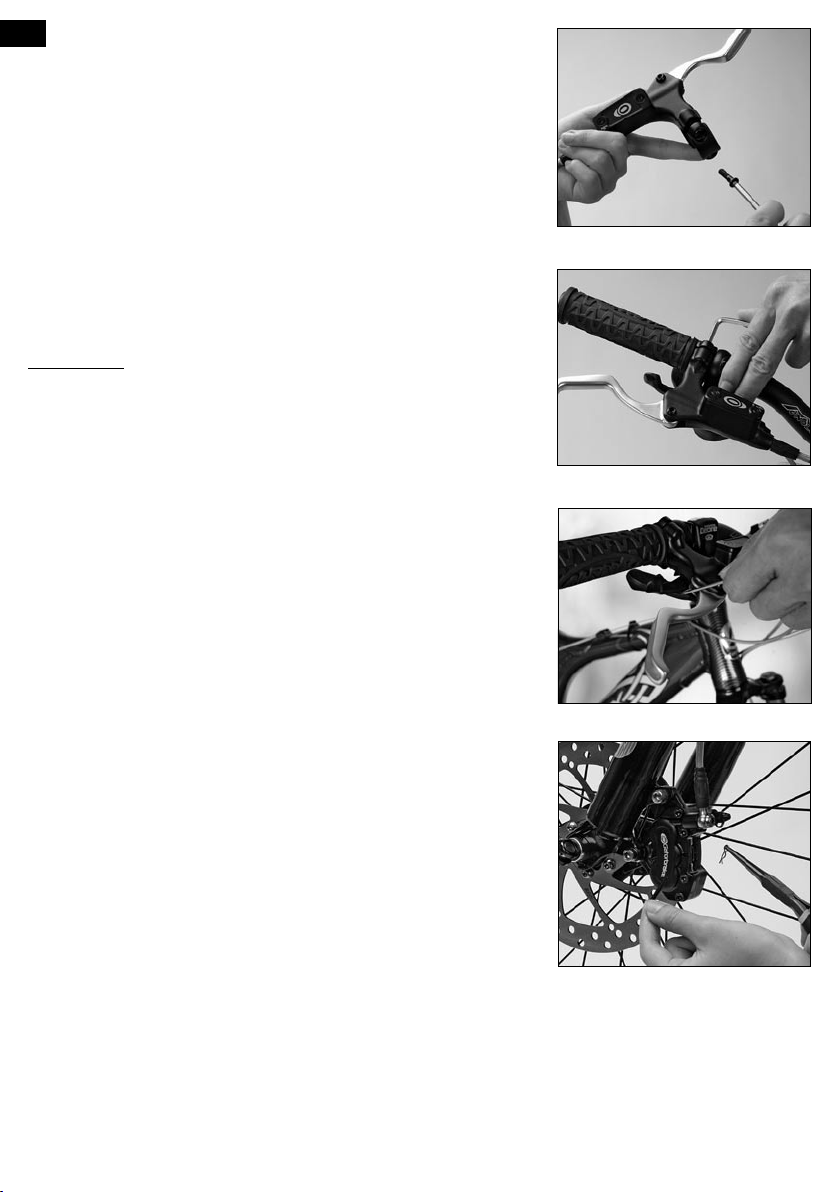

C. Mounting Brake Lever
Loosen and remove the bolt of the master cylinder clamp with a 4mm
Allen wrench, ( Fig. 5 ) place lever / clamp assembly onto the handle
bars and position brake lever in your desired riding position and tighten
the bolt 1.7 ~ 2.26 Nm (15 ~ 20 In. lbs). ( Fig. 6 )
Route the hose down to the fork disc mount or along the frame to
the rear disc mount. Take care to avoid a situation that can damage
or pinch the brake hose. For example, trapping the hose within
suspension fork or rear suspension linkage movement. Also avoid
chaffing the hose on the tire.
D. Lever Reach Adjustment
This refers to the position of the lever blade relative to the handlebars.
Adjust the position of the lever using the adjuster screw to the desired
lever reach. ( Fig. 7 )
Maintenance
A. Cleaning
The braking performance will be severely reduced if the system is
contaminated. Clean with water and clean cloth. If the disc rotor
becomes contaminated it can be cleaned by wiping with a cloth with
isopropyl alcohol or disc brake cleaning products designed specifically
for bicycle disc brakes.
B. Checking for System Leaks
Check the caliper and lever for any signs of fluid leaks and the hose for
any damage such as chaffing against the bike or whenever the bike has
been rough handled or dropped.
A damaged hose could cause a system leak, which will severely impair
braking performance or cause the brakes to fail.
C. Checking for Brake Pad Wear
Brake pads need replacing when the friction material is worn,
contaminated or damaged. Don’t wait until the friction material is worn
through to the backing plate to replace the pads. To maintain safe and
efficient braking, the pads need to be replaced if the material is worn
down to 0.5mm.
D. Replacing Brake Pads
Pull out the spring clip and pin with a pair of long nosed pliers (Fig.8).
Remove the old brake pads and forcibly push the piston back with a
plastic tire lever or similar until the pistons bottom out. This is necessary
to give you more room to fit the new pads.
Replace the new brake pads with the backing plate facing the piston
and replace the pin and spring clip back into position.
EN
Fig. 6
Fig. 8
Fig. 7
Fig. 5

Fig. 11

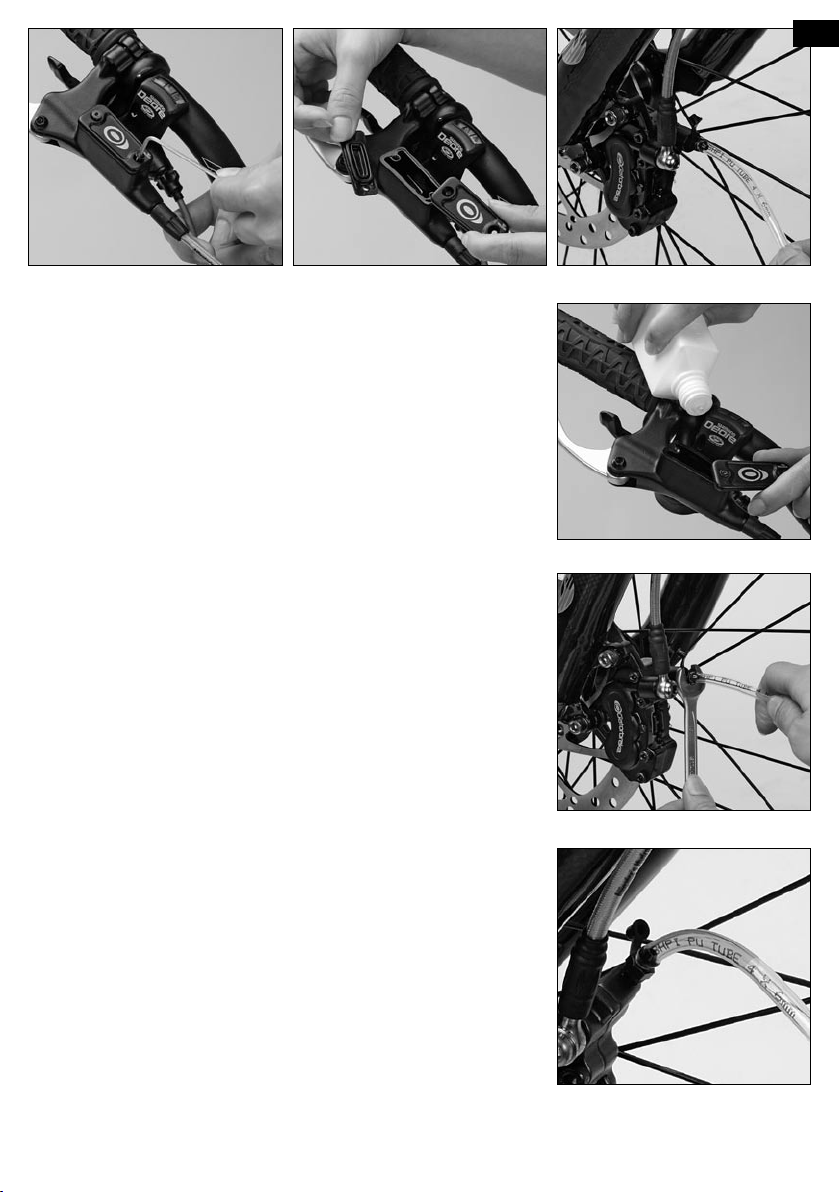

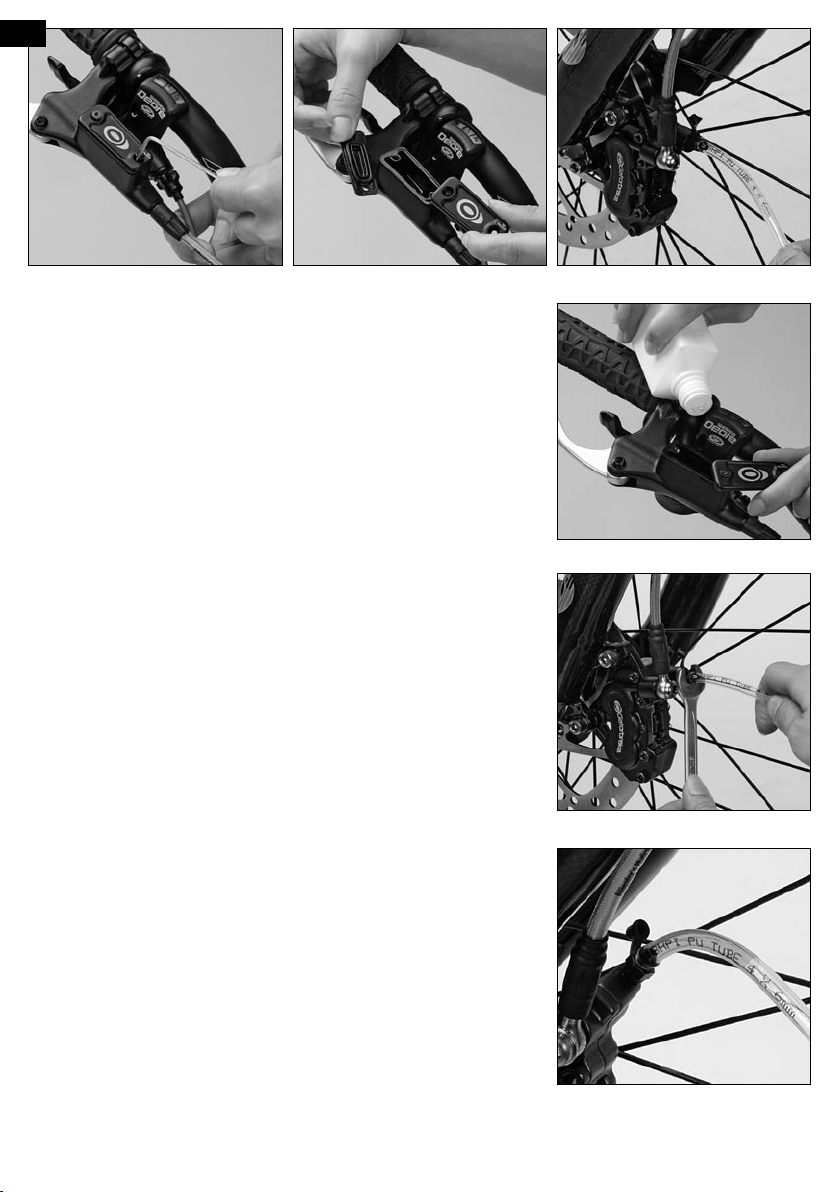

E. Bleeding the Brake System
Bleeding the brake system is a procedure whereby new hydraulic fluid
is introduced into the system either as a replacement or to flush out
any trapped air. Air in the system will reduce the braking performance
and the feel of the brake.
Position the lever assembly where it is horizontal to the ground.
Unscrew the cap screw to remove the reservoir cap with a T10 wrench
(Fig. 9) and remove the reservoir seal. (Fig. 10).
Remove the rubber cap and attach a clear tube onto the bleed nipple
of the caliper on one end and the other end in a container. (Fig.11)
Fill the reservoir tank with fresh mineral oil until it fills to the top (Fig.12).
Pump the lever two to three times and hold against the handlebar then
loosen the bleed screw ¼ turn with a 8mm open end wrench (Fig.13).
The oil will have traveled along the clear tube (Fig.14). Tighten the
bleed screw and release the lever.
Repeat the procedure until no air or bubbles are seen coming out of
the clear hose. This procedure ( Pump - Open – Close – Release ) will
need to be repeated several times in order to properly clear and flush
the system.
Check the reservoir tank and be sure to continue adding oil to maintain
the oil level so that air is not drawn in through the port. Once the
bubbles stop appearing, depress the brake lever as far as it will go.
The normal condition is for the lever to be stiff at this point. Tighten the
bleed screw to a torque of 3 – 5 Nm ( 27 – 44 in. lbs. ) and replace the
rubber cap. Dispose of drained oil properly.
Fill the reservoir tank with mineral oil until it fills to the top. Replace
the reservoir seal and cap while the oil overflows to ensure that no air
remains inside the reservoir tank but be sure that no oil is on the top of
the reservoir seal. Replace back the screw and tighten. Wipe clean any
oil residue on the master cylinder lever, caliper or rotor with a clean, dry
cloth.
Operate the brake lever several times and check whether the brake
system is operating normally. Double check that there are no oil leaks
visible.
EN
Fig. 9 Fig. 10
Fig. 12
Fig. 13
Fig. 14

Warning: We strongly recommended that only competent cycle
mechanics install and service your disc brake system. Always
wear protective clothing, safety glasses and gloves when
servicing this system.
Warranty
Gatorbrake Six Piston disc brakes are warranted for a period of one full year from the original purchase against
defects in material and workmanship. The warranty only applies to original owner, cannot be transferred and proof
of purchase is required. No warranty claim can be processed until the product has been returned to the factory.
Any Gatorbrake products that are returned to the factory and are found to be defective in materials or
workmanship will be replaced or repaired at its option. This warranty does not cover damage caused through
misuse, incorrect assembly, modifying the system or failure to follow this manual or service instructions.
Gatorbrake or Alligator shall not be held liable for any indirect, special or consequential damages.
Symptoms Possible Cause Corrective Action
Lever goes to the handlebar
System leak
Air in the System
Brake pads worn out
Re-bleed the system
Re-bleed the system
Replace pads
Spongy Lever Air in the system Re-bleed the system
Disc Rotor rubbing on the Pads
Caliper not centered over
disc
Inadequate clearance
Bent rotor
Re-center the caliper
Push piston back
Replace new rotor
No braking power
Contaminated pads
Worn out pads
Contaminated disc
Replace new pads
Replace new pads
Clean disc with alcohol
Pads fall out Missing pin Replace pin
Fluid loss
Hose leaking
Banjo leaking
Caliper bleeding
Tighten hose nut
Replace new hose
Replace banjo O-ring
Tighten or replace bleeder
Troubleshooting
EN
Torque Chart
Nm in. lbs
Disc Screws 6 -7 53 - 63
Master Cylinder Clamp Screw 1.7 - 2.26 15 - 20
Caliper Bleeder 3 - 5 27 - 44
Caliper Mounting Bolts 11 - 13 97 - 114

Introducción
El nuevo sistema de freno de disco Gatorbrake Six Piston Disc de la firma Alligators es la primera instalación
completamente hidráulica, única de este tipo ya que está dotada de seis pistones. Dicha configuración permite
trabajar en secuencia a tres parejas opuestas de pistones de distinto diámetro, estabilizando de esta manera el
rotor y eliminando el problema de la rotación fuera del plano. Además, la superficie de las pastillas es mayor, para
así aumentar tanto la duración como el poder de frenado.
El freno de disco Gatorbrake con seis pistones, está realizado en aluminio forjado en frio, lo cual le propor-
ciona una gran durabilidad y lingereza.
Los tubos utilizados en este sistema de frenado tienen un sustrato de Teflón P.T.F.E. (politetrafluoroetileno) de
tipo Dupont con fibras trenzadas de Kevlar reforzado por una malla de acero inoxidable inox AISI 304, para una
menor expansión y una mayor resistencia a la explosión. Estos materiales son los mismos utilizados en las car-
reras de Fórmula Uno.
Informaciones de seguridad
Antes de cada arranque, controle siempre que la instalación de frenado funcione correctamente, que las pastillas
no estén desgastadas y verifique que no haya problemas debidos a la pérdida de líquidos. Un mantenimiento
cuidadoso y buenos hábitos son necesarios en todos los aspectos de este deporte.
Lea atentamente el manual de instalación y mantenimiento. Es importante comprender a fondo el funcionamiento
de su sistema de frenado, ya que un uso incorrecto podría provocar la pérdida del control del medio o un ac-
cidente que podría causar graves lesiones. Cuando realice las operaciones de mantenimiento en el sistema de
frenado, pónganse siempre ropa, gafas y guantes protectores.
Rápida intervención
En el caso de ingestión accidental del líquido hidráulico contacte inmediatamente con un médico y lleve consigo
el recipiente de dicho líquido. Si éste entrara en contacto con los ojos o la piel, lave con abundante agua y, en el
caso de que la irritación persistiera, contacte con un médico.
Advertencias
Cuando se accionan los frenos, la zapata y el rotor se recalientan. No los toque nunca durante el funcionamiento
y tampoco después de haber bajado de la moto. Controle que todos los componentes de los frenos se hayan
enfriado antes de efectuar cualquier operación de ajuste de los mismos.
En ningún caso utilice en el sistema líquidos de tipo D.O.T. 3 ó 4, para evitar que las guarniciones se
dañen y los frenos no funcionen.
Controle siempre el nivel de limpieza de las pastillas y del líquido hidráulico. Controle que no haya pérdida de
líquidos en los tubos o en la instalación que, por seguridad, no tendrá que ser utilizada si se detectara alguna pér-
dida. En este caso consulte con un mecánico experto.
Recomendamos vivamente que la instalación y el mantenimiento de la instalación de frenado sean realizados
únicamente por mecánicos competentes expertos en motocicletas, y se utilicen únicamente piezas de recambio
originales Navigator. Una instalación no correcta y el uso de piezas de recambio no originales conllevan el mal
funcionamiento del sistema, y podrían causar graves lesiones a la persona.
ES
Manual de montaje y mantenimiento de los frenos de disco
Herramientas necesarias
T-10 & T-25 Atornillador Torx
2mm, 4mm y 5mm Atornilladores Allen
8mm Llave de boca
Llave de torsión
Alicate de punta fina
*** Usar solamente aceite mineral ***

Instrucciones para la instalación
El sistema de freno de disco está completamente montado
y limpiado en el momento en que se compra. Recomendamos
vivamente instalar los frenos suministrados sin desconectar y
sin girar los tubos a través de las guías del bastidor y no intentar
acortarlos.
A. Montaje del rotor
Coloque el rotor en la superficie de montaje del cubo. Cerciórese
de que la flecha del disco siga el mismo sentido de marcha hacia
adelante de la rueda anterior (Fig. 1). Usando una llave dinamo-
métrica, fije los tornillos hasta un par de 6-7 Nm (53-63 lbs. in.).
El sistema de frenado de disco tiene dos rotores. Es importante que
el rotor mayor, el de 170 mm, sea utilizado en el freno anterior,
mientras que el menor, de 150 mm, sea utilizado en el freno pos-
terior. Es posible montar sólo cubos de 6 tuercas con estándares
internacionales.
B. Montaje de la zapata anterior y posterior
A la entrega, los frenos están completamente echados hacia
atrás. Antes de montar la zapata, asegúrese que las pastillas tam-
bién estén retraídas en la zapata. En caso contrario, si fuera Ud.
quien efectuara dicha operación, quite las pastillas sin dañarlas y
haga suavemente palanca sobre el pistón para hacerlo volver a
entrar utilizando una palanca de goma o algo parecido.
Coloque la zapata entre el rotor y la horquilla o el bastidor (Fig. 2).
Centre los taladros de montaje con los de la zapata y fíjela con los tornillos apropiados. Es importante colocar la
zapata centralmente en el rotor entre la zapata y el alojamiento del disco, utilizando algunas arandelas suministra-
das en el kit de montaje. Para encontrar la posición correcta es necesario realizar distintas pruebas (Fig. 3).
Después de haber colocado correctamente la zapata y haber cerciorado que la rueda gira libremente (es decir,
sin ninguna resistencia), apriete los tornillos con una llave hexagonal de 5 mm, hasta alcanzar un par de 11-13
Nm (97-114 lbs. in.) (Fig. 4 A/B). Controle que la posición central se mantenga.
ES
Fig.1
Fig. 2
Fig. 3 Fig. 4A Fig. 4B

Fig. 6
Fig. 8
Fig. 5
ES
C. Montaje de la palanca del cilindro principal
Aflojar y quitar los dos tornillos Allen del no 4 (Fig. 5) que sujetan la maneta
al manillar y coloca la maneta de freno en tu posición favorita, volviendo a
apretar los tornillos de sujeción de la maneta 1.7 ~ 2.26 Nm (15 ~ 20 In.
lbs). (Fig. 6)
Gire la zapata hacia abajo en caso de montaje en la horquilla o a lo largo
del bastidor en caso de montaje posterior. Asegúrese de evitar situaciones
que puedan dañar los tubos de los frenos cuando se corre con la moto, es
decir, evite que estos acaben en las suspensiones anteriores o posteriores
durante el movimiento del mecanismo de palancas, o que rocen con los
neumáticos.
D. Ajuste de la distancia de la maneta
La distancia de la maneta a los dedos también es ajustable mediante un
tornillo de regulación. (Fig. 7)
Mantenimiento
A. Limpieza
Si la instalación de frenado está sucia la capacidad de bloqueo de los
frenos se reducirá considerablemente. Es necesario, por lo tanto, limpiarla
con un paño limpio y agua. La suciedad del rotor puede limpiarse con un
trapo y alcohol isopropílico o con productos específicos para la limpieza de
los frenos de las motocicletas.
B. Control de pérdidas en la instalación
Controle que no existan pérdidas en la zapata o en la palanca y no se
produzcan daños en los tubos debidos al rozamiento con la moto o por
el manejo demasiado pesado de esta última. Del tubo dañado podría salir
líquido que comprometería la fuerza de frenado y, por lo tanto, el funciona-
miento general de los frenos.
C. Control del estado de desgaste de las pastillas
Es necesario cambiar las pastillas de los frenos cada vez que el material de
rozamiento esté desgastado, sucio o dañado, pero no espere hasta que el
material esté completamente desgastado. Para mantener una capacidad
de frenado eficiente, se recomienda realizar la sustitución cuando el estrato
del material de rozamiento sea igual a 0,5 mm.
D. Sustitución de las pastillas
Quite la tenacillas y el perno de fijación con unos alicates de pico largo
(Fig. 8). Desmonte las viejas pastillas y fuerce el pistón para atrás hasta el
final mediante una palanca forrada de goma o algo parecido. Es necesario
crear un espacio para introducir las nuevas pastillas. Monte las nuevas
pastillas con la placa posterior dirigida hacia el pistón y vuelva a poner la
tenacilla y el perno de fijación en su posición.
Fig. 7

Fig. 9
ES
E Purga de la instalación de frenado
La purga del sistema de frenado es una operación mediante la cual se
introduce líquido hidráulico nuevo, tanto para efectuar el cambio o para
sacar eventual aire presente en la instalación, que reduce tanto la capaci-
dad de bloqueo de la instalación como la sensibilidad de los frenos.
Coloque el equipo de la palanca en posición paralela al suelo, destornille
los tornillos para quitar la tapa del depósito con un destornillador T10
(Fig. 9) y la guarnición (Fig. 10).
Quite el tapón de goma y conecte un tubito limpio con la válvula de purga
de la zapata, por un lado, y con el recipiente por el otro (Fig. 11).
Llene hasta el borde el depósito con aceite mineral limpio (Fig. 12).
Bombee la palanca dos o tres veces, téngala presionada contra el manillar
y después afloje el tornillos de purga de un 1⁄4 de vuelta con una llave fija
de 8mm (Fig. 13). A este punto el aceite se desplazará a través del tubo
(Fig. 14). Apriete de nuevo el tornillo de purga y suelte la palanca. Repita
este procedimiento (bombear – abrir – cerrar – soltar) varias veces, hasta
que se vean salir más burbujas de aire del tubo.
Controle la cantidad de aceite en el depósito y continúe el añadido para
mantener el nivel alto, de tal manera que no entre aire por el foro de
entrada. Cuando no vea más burbujas, baje la palanca del freno hasta el
fondo, que, en condiciones normales, a este punto debería ser bastante
rígida. Apriete el tornillo de purga hasta un par de 3-5 Nm (27-44 lbs.
in.) y vuelva a colocar el tapón de goma. Elimine el aceite de desecho de
manera apropiada.
Llene hasta el borde el depósito con aceite mineral. Cuando el aceite
rebose el depósito, vuelva a colocar la guarnición, para estar seguros que
no haya aire residuo. Pero al mismo tiempo, asegúrese de que no quede
aceite en la guarnición. Vuelva a colocar y apretar los tornillos. Limpie
con un paño seco todos los residuos de aceite en la palanca del cilindro
principal, en la zapata y en el rotor.
Accione la palanca del freno varias veces y verifique que la instalación
funciona normalmente. Controle también que no hay pérdidas de aceite.
Fig. 10 Fig. 11
Fig. 12
Fig. 14
Fig. 13

Atención: recomendamos que la instalación y el mantenimiento de
la instalación del frenado del disco sean realizados por mecánicos
de motocicletas competentes. Cuando se realizan operaciones de
mantenimiento póngase siempre ropa, gafas y guantes protectores.
Garantía
Los frenos de disco Gatorbrake Six Piston están garantizados por un periodo de un año desde el momento
de la compra, contra cualquier defecto que pueda ser atribuido a los materiales o a los procesos productivos.
La garantía es válida únicamente para el comprador original y se solicita el justificante de compra. No se podrá
realizar ninguna operación después de una reclamación hasta que el producto no haya sido devuelto a la
empresa constructora.
Todos los productos devueltos a Gatorbrake, en los que efectivamente se manifiesten problemas en los
materiales o en la fabricación, serán sustituidos o reparados dependiendo de la decisión de la empresa.
Esta garantía no cubre los daños causados por un uso o montaje incorrecto, por una eventual modificación de la
instalación y por la falta de cumplimiento de este manual o de las instrucciones de mantenimiento.
Ni Gatorbrake ni Alligators podrán ser consideradas responsables a causa de daños indirectos, especiales o
consecuenciales.
ES
Problema Causa posible Medida que adoptar
La palanca del freno no
opone resistencia cuando
se acciona
Pérdidas en la instalación
Aire en la instalación
Pastillas desgastadas
Vuelva a purgar la instalación
Vuelva a purgar lar instalación
Sustituya las pastillas
Palanca esponjosa Aire en la instalación Vuelva a purgar la instalación
El rotor roza con las
pastillas
Zapata no centrada respecto
al disco
Distancia inadecuada
Rotor torcido
Vuelva a centrar la zapata
Empuje para atrás el pistón
Sustituya el rotor
Ausencia de capacidad de
frenado
Pastillas sucias
Pastillas desgastadas
Disco sucio
Sustituya las pastillas
Sustituya las pastillas
Limpie el disco con alcohol
Las pastillas se caen Falta el perno de fijación Monte el perno de fijación
Pérdida de líquido
Pérdida desde los tubos
Pérdida del racor orientable
Válvula de purga de la zapata
Apriete la tuerca de fijación
del tubo
Sustituya el tubo
Sustituya el anillo aislador
Apriete la válvula
Sustituya la válvula
Solución de los problemas
Tabla de Torsion
Nm in. lbs
Tornillos del Disco 6 -7 53 - 63
Tornillo de fijación, cilindro maestro en el manillar 1.7 - 2.26 15 - 20
Purgador, zapata 3 - 5 27 - 44
Pernos de montaje, zapata 11 - 13 97 - 114

Introduction
Le nouveau système de frein à disque Gatorbrake Six Piston Disc d’Alligators est la première installation com-
plètement hydraulique, unique en son genre car dotée de six pistons. Cette configuration permet à trois couples
opposés de pistons de diamètre différent de travailler en séquence, pour stabiliser le rotor et éliminer ainsi les os-
cillations. En plus, la surface des plaquettes est plus large, ce qui augmente leur durée et leur pouvoir de freinage.
Gatorbrake, le système de frein levier à disque de 6 positions est fait tout entier en alliage de forgeage à froid qui
assure la durabilité et le système de levier de poids légers.
Les tuyaux utilisés dans ce système de freinage ont une couche inférieure de Téflon P.T.F.E. (polytétrafluoréth-
ylène) du type Dupont et des fibres tressées de Kevlar renforcé avec un treillis en acier inox AISI 304, pour obtenir
moins de dilatation et une plus grande résistance à l’éclatement. Ces mêmes matières sont utilisées dans les
compétitions de Formule Un.
Informations de sécurité
Avant chaque démarrage, vérifiez toujours le fonctionnement correct du système de freinage, contrôlez l’état
d’usure des plaquettes et vérifiez qu’il n’y ait pas de problèmes liés à des fuites de fluides. Une maintenance
soignée et une bonne pratique sont nécessaires dans tous les aspects de ce sport.
Lisez attentivement ce manuel d’installation et de maintenance. Il est important de bien comprendre le fonc-
tionnement du système de freinage. Son utilisation incorrecte pourrait provoquer la perte de contrôle de la moto
ou un accident, et donc de graves lésions.
Portez toujours des vêtements, lunettes et gants de protection quand vous effectuez des opérations de mainte-
nance du système de freinage.
Opérations de premier secours
En cas d’ingestion accidentelle de liquide hydraulique, contactez immédiatement un médecin et montrez-lui le
conteneur du liquide. En cas de contact avec les yeux ou la peau, rincez abondamment à l’eau courante et, si
l’irritation persiste, contactez le médecin.
Avertissements
Quand les freins sont actionnés, la mâchoire et le rotor se surchauffent. Ne touchez jamais les freins pendant
qu’ils sont actionnés ni tout de suite après être descendus de la moto. Avant d’effectuer toute opération de répa-
ration des freins, vérifiez que toutes les pièces des freins se soient refroidies.
N’utilisez en aucun cas de liquides du type D.O.T. 3 ou 4 dans le système de freinage, pour ne pas abîmer les
joints et pour éviter que les freins tombent en panne.
Vérifiez toujours l’état d’usure des plaquettes et la contamination du liquide hydraulique. Avant d’utiliser le
système, montez de plaquettes neuves. Vérifiez qu’il n’y ait pas de fuites de liquide dans le tuyau et dans le
système. Pour des raisons de sécurité, celui-ci ne devra pas être utilisé si des fuites sont détectées. Dans ce cas,
contactez un mécanicien expert.
Nous vous conseillons vivement de confier le montage et la maintenance du système de freinage exclusivement à
des mécaniciens compétents experts en motos, et de n’utiliser que des pièces de rechange originales Navigator.
Le montage incorrect et l’utilisation de pièces non originales comportera le mauvais fonctionnement du système,
qui pourrait provoquer de graves lésions personnelles.
FR Manuel de montage et de maintenance des freins à disque
Outils Requis
T-10 & T-25 Tournevis Torx
2mm, 4mm et 5mm Clés à fourche
8mm Clés Allen
Clé Dynamométrique
Pince à des becs longs
*** Veuiller utiliser seulement Oil mineral ***

Fig.1
Instructions de montage
A l’achat, le système de frein à disque est complètement monté
et purgé. Nous vous recommandons d’installer les freins fournis
sans déconnecter et sans tourner le tuyau à travers les glissières
du cadre et de ne pas essayer de les raccourcir.
A. Montage du rotor
Positionnez le rotor sur la surface de montage du moyeu. Veillez
à ce que la flèche sur le disque présente le même sens de direc-
tion en avant que la rotation des roues (Fig. 1). A l’aide d’une clé
dynamométrique, fixez les boulons jusqu’à un couple de 6-7 Nm
(53 à 63 in. lbs.).
Le système de freinage à disque a deux rotors. Il est important
que le rotor le plus grand, de 170 mm, soit utilisé pour le frein
avant, et le rotor le plus petit, de 150 mm, pour le frein arrière. Il
est possible de monter uniquement des moyeux à 6 boulons avec
des standards internationaux
B. Montage de la mâchoire avant et arrière
A la livraison, les freins sont complètement rentrés. Avant de
monter la mâchoire, vérifiez également que les plaquettes soient
complètement rentrées dans celle-ci. Si c’est vous qui devrez
effectuer cette opération, enlevez les plaquettes pour ne pas les
abîmer et, à l’aide d’un levier en caoutchouc ou similaire, faites
levier légèrement sur le piston pour qu’il rentre.
Placez la mâchoire entre le rotor et la fourche ou le cadre (Fig. 2).
Alignez les trous de montage avec ceux de la mâchoire et fixez-la
avec les boulons fournis. Il est important que la mâchoire soit en position centrale sur le rotor ; pour ce faire,
placez quelques-unes des rondelles de calage fournies entre la mâchoire et le logement du disque. Pour trouver
la position correcte, il sera nécessaire d’effectuer plusieurs tentatives. (Fig. 3).
Après avoir positionné correctement la mâchoire et avoir vérifié que les roues tournent librement (c.-à.-d. sans
aucune résistance), serrez les boulons à l’aide d’une clé six pans mâle 5 mm, jusqu’à un couple 11-13 Nm (97 à
114 in. lbs.) (Fig. 4 A/B). Veillez à ce que soit maintenue la position centrale.
FR
Fig. 2
Fig. 3 Fig. 4A Fig. 4B

C. Montage du levier du cylindre principal
Désserrer, avec un clé Allen de 4 mm, (Fig. 5) le boulon du sabot de
frein de cylindre principal. Ensuite, installer ensemble le levier/ le sabot de
frein de cylindre sur le guidon et monter le levier-frein sur votre position de
roulement favorie. Et resserrer le boulon. 1.7 ~ 2.26 Nm (15 ~ 20 In. lbs)
(Fig. 6)
Tournez la mâchoire vers le bas en cas de montage sur la fourche ou le
long du cadre en cas de montage arrière. Lorsque vous utilisez la moto,
évitez les situations susceptibles d’abîmer les tuyaux des freins, par ex-
emple que ceux-ci s’accrochent aux suspensions avant ou arrière pendant
le mouvement de tringlerie, ou qu’ils frottent sur les pneus.
D. Réglage de levier à échelons
Cet équipement vous permet de régler la position de la lame de levier sur
le guidon. Utiliser la vis réglable pour régler la position de levier à l’échelon
désiré. (Fig. 7)
Maintenance
A. Nettoyage
Si le système de freinage est sale, la performance des freins sera très
réduite. Il est donc nécessaire de le nettoyer avec de l’eau et un chiffon
propre. Si le rotor est sale, il peut être nettoyé avec un chiffon et de l’alcool
isopropylique ou avec des produits spécifiques pour le nettoyage des freins
des motos.
B. Contrôle de fuites dans l’installation
Vérifiez qu’il n’y ait pas de fuites dans la mâchoire ou dans le levier et que
le tuyau ne soit pas abîmé à cause d’un frottement contre la moto ou parce
que celle-ci a été maniée de façon maladroite ou est tombée. Le tuyau
abîmé pourrait causer une fuite de liquide du système, ce qui réduirait
énormément la performance et le fonctionnement des freins.
C. Contrôle de l’état d’usure des plaquettes
Il est nécessaire de remplacer les plaquettes des freins quand le matériel
de friction est usé, sale ou abîmé, mais n’attendez pas que le matériel
de friction soit usé jusqu’au couvercle d’embrayage. Pour maintenir une
capacité de freinage efficace et sûre, nous recommandons de changer les
plaquettes quand la couche de matériel de friction est égale à 0,5 mm.
D. Remplacement des plaquettes
Enlevez le collier de ressort et le goujon d’assemblage à l’aide d’une pince
à becs longs (Fig. 8). Enlevez les vieilles plaquettes et forcez le piston vers
l’arrière jusqu’au bout à l’aide d’un levier en caoutchouc ou similaire. Pour
insérer les nouvelles plaquettes il est nécessaire de créer plus de place.
Montez les nouvelles plaquettes avec le couvercle d’embrayage tourné
vers le piston et replacez le collier de ressort et le goujon.
FR
Fig. 6
Fig. 8
Fig. 5
Fig. 7

Fig. 11
FRFR
E Purge du système de freinage
La purge du système de freinage est l’opération qui permet d’introduire du
liquide hydraulique nouveau, pour le substituer ou bien pour faire sortir de
l’air éventuellement présent dans le système. L’air dans le système réduit la
performance et la sensibilité des freins.
Positionnez le groupe du levier parallèlement au sol, dévissez la vis avec un
clé de T10 pour ôter le couvercle du réservoir (Fig. 9) et le joint du réservoir
(Fig. 10).
Enlevez le couvercle en caoutchouc et connectez un tuyau propre à la
soupape de purge de la mâchoire, d’un côté, et à un conteneur de l’autre
(Fig. 11).
Remplissez le réservoir jusqu’au bord avec de l’huile minérale propre (Fig.
12). Pompez le levier deux ou trois fois et appuyez-le contre le guidon.
Desserrez la vis de purge d’ 1⁄4 de tour à l’aide d’une clé plate de 8mm
(Fig. 13). A ce point, l’huile se sera déplacée le long du tuyau (Fig. 14).
Serrez la vis de purge et relâchez le levier.
Répétez cette procédure (pomper – ouvrir – fermer – relâcher) plusieurs
fois, jusqu’à ce que vous ne verrez plus de bulles d’air sortir du tuyau.
Contrôlez la quantité d’huile dans le réservoir et continuez à en ajouter
pour maintenir le niveau de l’huile et éviter ainsi que de l’air rentre à travers
le trou d’entrée. Quand vous ne verrez plus de bulles, baissez le levier du
frein jusqu’au bout, qui, dans des conditions normales, à ce point devrait
être plutôt rigide. Serrez la vis de purge jusqu’à un couple de 3-5 Nm
(27-44 in. lbs.) et replacez le couvercle en caoutchouc. Eliminez l’huile
vidangée de façon appropriée.
Remplissez le réservoir jusqu’au bord avec de l’huile minérale. Reposition-
nez le joint et le couvercle du réservoir pendant que l’huile déborde du
réservoir, pour éviter que de l’air résiduaire reste dans celui-ci. En même
temps, faites en sorte qu’il ne reste pas d’huile dans le joint. Replacez les
vis et serrez-les. Nettoyez l’huile qui est restée dans le levier du cylindre
principal, dans la mâchoire et dans le rotor avec un chiffon propre et sec.
Actionnez le levier du frein plusieurs fois et vérifiez que le système fonc-
tionne normalement. Vérifiez également qu’il n’y ait pas de fuites d’huile.
Fig. 9 Fig. 10
Fig. 12
Fig. 14
Fig. 13

Garantie
Les freins à disque Gatorbrake 6 Piston Disc sont garantis pendant un an à partir de l’achat contre tout défaut lié
au matériel ou à la fabrication. La garantie est valable uniquement pour l’acheteur original et une preuve d’achat
est demandée. Aucune opération ne pourra être effectuée suite à une réclamation jusqu’à ce que le produit ne
soit pas rendu à l’usine.
Tous les produits rendus à Gatorbrake, et dans lesquels des problèmes liés aux matériaux et à la fabrication sont
effectivement détectés, seront remplacés ou réparés à discrétion de l’entreprise.
Cette garantie ne couvre pas les dommages causés par l’utilisation ou le montage incorrects, la modification du
système ou le non respect de ce manuel et des instructions de maintenance.
Gatorbrake et Alligator ne pourront pas être tenus des dommages indirects, spéciaux ou consécutifs.
Attention : Nous recommandons vivement que l’installation et la
maintenance du système de freinage à disque soient effectuées
exclusivement par des mécaniciens compétents experts en motos.
Quand vous effectuez des opérations de maintenance, portez toujours
des vêtements, des lunettes et des gants de protection.
Problème Cause possible Action corrective
Le levier du frein n’oppose
aucune résistance
Fuites dans le système
Air dans le système
Plaquettes usées
Purger le système
Purger le système
Remplacer les plaquettes
Levier spongieux Air dans le système Purger le système
Le rotor frotte sur les
plaquettes
Mâchoire non centrée par
rapport au disque
Distance non appropriée
Rotor plié
Recentrer la mâchoire
Pousser le piston en arrière
Remplacer le rotor
Pas de pouvoir de
freinage
Plaquettes sales
Plaquettes usées
Disque sale
Remplacer les plaquettes
Remplacer les plaquettes
Nettoyer le disque avec de l’alcool
Les plaquettes tombent Pas de goujon
d’assemblage Monter le goujon d’assemblage
Perte de liquide
Fuite du tuyau
Fuite du raccord orientable
Soupape de purge de la
mâchoire
Serrer l’écrou de fixation du tuyau
Remplacer le tuyau
Remplacer le joint torique du raccord
Serrer la soupape
Remplacer la soupape
Solution des problèmes
FR
Tableau des valeurs de serrage
Nm in. lbs
Vis de Disque 6 -7 53 - 63
Vis de serrage du Maitre-cylindre du guidon 1.7 - 2.26 15 - 20
Purguer de l’étrier 3 - 5 27 - 44
Boulons de fixation de l’étrier 11 - 13 97 - 114

Introduzione
Il nuovo sistema di freno a disco Gatorbrake Six Piston Disc della Alligators è il primo impianto completamente
idraulico, unico nel suo genere perché dotato di 6 pistoni. Tale configurazione permette a tre coppie opposte di
pistoni con un diametro diverso di lavorare in sequenza, stabilizzando così il rotore ed eliminando il problema della
rotazione fuori piano. Inoltre, la superficie delle pastiglie è maggiore, per aumentarne sia la durata che il potere
frenante.
Il sistema di freno a disco Gatorbrake Six Piston Disc utilizza una lega forgiata a
Fredo che garantisce durabilita nel tempo e leggerezza.
I tubi utilizzati in questo sistema frenante hanno un sottostrato di tipo Dupont con fibre intrecciate di Kevlar
rinforzato da una maglia in acciaio inox AISI 304, per una minore espansione ed una maggiore resistenza allo
scoppio. Questi materiali sono gli stessi utilizzati nelle corse di Formula Uno.
Informazioni di sicurezza
Prima di ogni partenza controllate sempre che l’impianto frenante funzioni correttamente, che le pastiglie non
siano usurate e verificate che non vi siano problemi dovute a perdite di fluidi. Un’accurata manutenzione ed una
buona pratica sono necessarie in tutti gli aspetti di questo sport.
Leggete attentamente il manuale di installazione e manutenzione. È importante comprendere a fondo il funzi-
onamento del vostro sistema frenante, il cui uso scorretto potrebbe portare alla perdita del controllo del mezzo
oppure ad un incidente, che potrebbe causare gravi lesioni.
Indossate sempre abbigliamento, occhiali e guanti protettivi ogni volta che effettuate delle operazioni di manuten-
zione sul sistema frenante.
Pronto intervento
In caso di ingestione accidentale di liquido idraulico contattate immediatamente un medico e portate con voi il
contenitore del liquido stesso. Se questo venisse in contatto con gli occhi o con la pelle, risciacquare abbondan-
temente con acqua e, nel caso in cui l’irritazione persistesse, contattare un medico.
Avvertenze
Quando vengono azionati i freni la pinza ed il rotore si surriscaldano. Non toccateli mai durante il funzionamento
e nemmeno subito dopo essere scesi dalla moto. Controllate che tutti i componenti dei freni si siano raffreddati
prima di effettuare qualsiasi operazione per aggiustare i freni.
Non utilizzate in nessun caso liquidi del tipo D.O.T. 3 o 4 nel sistema frenante, per evitare che le guarnizioni ven-
gano danneggiate e che i freni non funzionino.
Controllate sempre il livello di pulizia delle pastiglie e del liquido idraulico. Controllate che non vi siano perdite di
liquido nei tubi o nell’impianto, che, per ragioni di sicurezza, non dovrà essere utilizzato se fosse rilevata qualche
perdita. In questo caso consultate un meccanico esperto.
Consigliamo vivamente che l’installazione e la manutenzione dell’impianto frenante siano effettuate solo da
meccanici competenti esperti in motociclette, e che vengano utilizzati soltanto parti di ricambio originali Naviga-
tor. Un’installazione non corretta e l’uso di pezzi non originali comporterà il malfunzionamento del sistema, che
potrebbe causare gravi lesioni alla persona.
IT
Manuale di montaggio e manutenzione dei freni a disco
Utensili Occorrenti
T-10 & T-25 Chiave Torx
2mm, 4mm e 5mm Chiavi esagonali
8mm Chiavi inglesi
Chiave dinamometrica
pinza a becchi lunghi
*** Vogliate utilizzare solamente olio minerale ***

Istruzioni per l’installazione
Al momento dell’acquisto il sistema di freno a disco è comple-
tamente montato e spurgato. Consigliamo vivamente di installare
i freni forniti senza scollegare e senza ruotare i tubi attraverso le
guide del telaio e di non tentare di accorciarli.
A. Montaggio del rotore
Posizionate il rotore sulla superficie di montaggio del mozzo.
Accertatevi che la freccia sul disco segua lo stesso senso di
marcia in avanti della ruota anteriore (Fig. 1). Usando una chiave
dinamometrica fissare i bulloni sino ad una coppia di 6-7 Nm (53-
63 in. lbs.).
Il sistema frenante a disco a due rotori. È importante che il rotore
più grande, quello da 170 mm, venga utilizzato per il freno ante-
riore, mentre il più piccolo, da 150 mm, per il freno posteriore. È
possibile montare solo mozzi a 6 bulloni con standard internazi-
onali
B. Montaggio della pinza anteriore e posteriore
Alla consegna i freni sono completamente retratti. Prima di mon-
tare la pinza assicurarsi che anche le pastiglie siano completa-
mente retratte nella pinza. In caso contrario, se sarete voi a dover
effettuare tale operazione, togliete le pastiglie in modo da non
danneggiarle e fate leva gentilmente sul pistone per farlo rientrare
utilizzando una leva in gomma o qualcosa di simile.
Posizionate la pinza tra il rotore e la forcella o il telaio (Fig. 2). Al-
lineate i fori di montaggio con quelli della pinza e fissatela con gli appositi bulloni. È importante posizionare la
pinza centralmente sul rotore, utilizzando alcune delle rondelle fornite nel kit di montaggio tra la pinza e la sede del
disco. Per trovare la posizione corretta è necessario effettuare diverse prove. (Fig.3).
Dopo aver posizionato correttamente la pinza ed esservi assicurati che la ruota giri liberamente (cioè senza alcuna
resistenza) stringete i bulloni con una chiave esagonale da 5 mm, sino a raggiungere una coppia di 11-13 Nm (97-
114 in. lbs.) (Fig. 4 A/B). Controllate che venga mantenuta la posizione centrale.
IT
Fig.1
Fig. 2
Fig. 3 Fig. 4A Fig. 4B

IT
C. Montaggio della leva del cilindro principale
Allentare e rimuovere il bullone del cilindro master bloccare con una chiave
esagonale da 4mm. (Fig. 5) posizionare leva / morsetto sui tubi del ma-
nubrio e montare la leva freno nella posizione preferita fissando il bullone.
1.7 ~ 2.26 Nm (15 ~ 20 In. lbs)(Fig.6)
Ruotate la pinza verso il basso in caso di montaggio sulla forcella op-
pure lungo il telaio in caso di montaggio posteriore. Accertatevi di evitare
situazioni che possano danneggiare i tubi dei freni mentre si corre in moto,
cioè evitare che essi vadano a finire nelle sospensioni anteriori o posteriori
durante il movimento del leveraggio, oppure che sfreghino sui pneumatici.
D. Regolazione di distanza della leva
Questa distanza si riferisce alla posizione della leva rispetto al manubrio.
Regolare la posizione della leva alla distanza desiderata usando la vite di
regolazione. (Fig. 7)
Manutenzione
A. Pulizia
Se l’impianto frenante è sporco la capacità di bloccaggio dei freni risult-
erà molto ridotta. È necessario, quindi, pulirlo con un panno pulito ed
acqua. Lo sporco dal rotore può essere pulito utilizzando uno straccio e
dell’alcool isopropilico oppure prodotti specifici per la pulizia dei freni delle
motociclette.
B. Controllo per perdite nell’impianto
Controllate che non vi siano perdite nella pinza o nella leva e che non vi
siano danni ai tubi provocati da sfregamento contro la moto oppure dal
maneggiamento troppo pesante di quest’ultima. Dal tubo danneggiato
potrebbe fuoriuscire del liquido, che comprometterebbe la forza frenante
e, quindi, il funzionamento dei freni in generale.
C. Controllo dello stato di usura delle pastiglie
È necessario cambiare le pastiglie dei freni ogni volta che il materiale di
frizione è consumato, sporco o danneggiato, ma non aspettante sino a
quando tutto il materiale sarà consumato. Per mantenere una capacità fre-
nante efficiente, infatti, si raccomanda di effettuare la sostituzione quando
lo strato di materiale di frizione è pari a 0,5 mm.
D. Sostituzione delle pastiglie
Rimuovete la molletta ed il perno di fissaggio con una pinza a becco
lungo (Fig. 8). Smontate le pastiglie vecchie e forzate indietro il pistone per
mezzo di una leva rivestita in gomma o simile sino alla fine. È necessario
creare più spazio per inserire le pastiglie nuove.
Montate le pastiglie nuove con la piastra posteriore rivolta verso il pistone
e rimettere la molletta ed il perno di fissaggio nella loro posizione.
Fig. 6
Fig. 8
Fig. 7
Fig. 5

E Spurgo dell’impianto frenante
Lo spurgo del sistema frenante è un’operazione tramite la quale viene
introdotto nel liquido idraulico nuovo, sia per effettuarne il cambio oppure
per far uscire eventuale aria presente nell’impianto, che riduce sia la ca-
pacità bloccante di quest’ultimo sia la sensibilità dei freni.
Posizionate il gruppo della leva in posizione parallela al suolo, svitate la vite
per togliere il coperchio del serbatoio con una chiave da T10 (Fig. 9) e la
guarnizione (Fig. 10).
Togliere il tappo in gomma e collegare un tubicino pulito alla valvola di
spurgo della pinza, da un lato, e ad un contenitore dall’altro (Fig. 11).
Riempire il serbatoio con olio minerale pulito sino all’orlo (Fig. 12). Pompate
la leva due o tre volte, tenetela premuta contro il manubrio e allentate poi
la vite di spurgo di 1⁄4 di giro con una chiave fissa da 8mm (Fig. 13). A
questo punto l’olio si sarà spostato attraverso il tubo (Fig. 14). Stringere
nuovamente la vite di spurgo e rilasciare la leva.
Ripetere questa procedura (pompare – aprire – chiudere – rilasciare) più
volte, sino a quando non si vedranno più bolle d’aria fuoriuscire dal tubo.
Controllate la quantità d’olio nel serbatoio e continuate ad aggiungerlo
per mantenere il livello alto, in maniera tale che non entri aria dal foro
d’ingresso. Quando non vedrete più bolle, abbassate la leva del freno
sino in fondo, che, in condizioni normali, a questo punto dovrebbe essere
piuttosto rigida. Stringere la vite di spurgo sino ad una coppia di 3-5 Nm
(27-44 in. lbs.) e riposizionate il tappo in gomma. Eliminate l’olio di scarto
in maniera appropriata.
Riempite il serbatoio con olio minerale sino all’orlo. Ricollocate la
guarnizione ed il coperchio nella loro posizione intanto che l’olio fuoriesce
dal serbatoio, per essere sicuri che in esso non vi sia aria residua. Contem-
poraneamente, però, assicuratevi che non resti dell’olio sulla guarnizione.
Riposizionate le viti e stringetele. Pulite tutti i residui di olio nella leva del
cilindro principale, nella pinza e nel rotore con un panno pulito asciutto.
Azionate la leva del freno più volte e verificate se l’impianto funziona nor-
malmente. Controllate anche che non vi siano perdite d’olio.
Fig. 9 Fig. 10 Fig. 11
Fig. 12
IT
Fig. 14
Fig. 13
