Alpha IP FSM 26001 User manual

DEU ENG
1
Alpha IP FSM 26001
Alpha IP
FSM 26001
133289.1650
Bedienungsanleitung

DEU ENG
2
Alpha IP FSM 26001
Inhalt
1 Zu dieser Anleitung .......................................... 3
1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung 3
1.2 Symbole 3
2 Sicherheit ......................................................... 4
2.1 Personelle Voraussetzungen 4
2.2 Bestimmungsgemäße Verwendung 4
2.3 Sicherheitshinweise 4
3 Funktion........................................................... 6
4 Geräteübersicht................................................ 7
4.1 Technische Daten 7
5 Inbetriebnahme................................................ 8
5.1 Montage 8
5.1.1 Montage in Unterputzdose 9
5.1.2 Montage in Aufputzdose 10
5.2 Gerät anlernen 11
6 Bedienung...................................................... 12
7 Anzeigen ........................................................ 12
7.1 Statusanzeigen 12
7.2 Fehleranzeigen 13
8 Reinigen ......................................................... 14
9 Werkseinstellungen herstellen ....................... 14
10 Außerbetriebnahme ....................................... 15
11 Entsorgen....................................................... 15

DEU ENG
3
Zu dieser AnleitungAlpha IP FSM 26001
1 Zu dieser Anleitung
1.1 Gültigkeit, Aufbewahrung und Weitergabe der
Anleitung
Diese Anleitung gilt für den Alpha IP Schalt-Mess-Aktor – Unterputz
5A (FSM 26001). Sie enthält Informationen, die für die Inbetriebnahme
und Bedienung notwendig sind. Bevor mit dem Gerät gearbeitet wird,
ist diese Anleitung vollständig und gründlich zu lesen. Die Anleitung ist
aufzubewahren und an nachfolgende Benutzer weiterzugeben.
Diese Anleitung sowie zusätzliche Alpha IP Systeminformationen sind
stets aktuell unter www.alphaip.de zu finden.
Systeminformationen, Funktionen und Bedienschritte aus der Anleitung
des Alpha IP Access Point (HAP 2001) sind zu berücksichtigen.
1.2 Symbole
Folgende Symbole werden in dieser Anleitung verwendet:
Gefahrzeichen:
Weist auf eine Gefahr mit möglichem Personenschaden hin
Hinweis:
Kennzeichnet eine wichtige oder nützliche Information
ÖVoraussetzung
9Ergebnis, das aus einer Handlung erfolgt
• Aufzählung ohne feste Reihenfolge
1., 2. Anweisung mit fester Reihenfolge

DEU ENG
4
SicherheitAlpha IP FSM 26001
2 Sicherheit
2.1 Personelle Voraussetzungen
Die Elektroinstallation ist nach den aktuellen nationalen Bestimmungen
sowie den Vorschriften des örtlichen EVUs auszuführen. Diese Anleitung
setzt Fachkenntnisse voraus, die einem staatlich anerkannten Ausbildungs-
abschluss in einem der folgenden Berufe entsprechen:
• Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik
• Elektroanlagenmonteur/in oder
• Elektroniker/in
entsprechend den in der Bundesrepublik Deutschland amtlich bekannt-
gemachten Berufsbezeichnungen sowie den vergleichbaren Berufsab-
schlüssen im europäischen Gemeinschaftsrecht.
2.2 Bestimmungsgemäße Verwendung
Der Alpha IP Schalt-Mess-Aktor – Unterputz 5A (FSM 26001) ist eine Sys-
temkomponente des Alpha IP Systems und dient
• der ortsfesten Installation in wohnungsähnlichen Umgebungen,
• der Schaltung angeschlossener elektronischer Verbraucher,
• der Messung des Energieverbrauchs und -kosten von angeschlosse-
nen Verbrauchern,
• der Verbindung und Kommunikation weiterer Alpha IP Komponen-
ten.
Jegliche andere Verwendung, Änderungen und Umbauten sind ausdrück-
lich untersagt. Eine nicht bestimmungsgemäße Verwendung führt zu
Gefahren, für die der Hersteller nicht haftet und zum Gewährleistungs-
und Haftungsausschluss.
2.3 Sicherheitshinweise
Zur Vermeidung von Unfällen mit Personen- und Sachschäden sind alle
Sicherheitshinweise in dieser Anleitung zu beachten. Für Personen- und
Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeach-
ten der Gefahrenhinweise verursacht werden, wird keine Haftung über-
nommen. In solchen Fällen erlischt jeder Gewährleistungsanspruch. Für

DEU ENG
5
SicherheitAlpha IP FSM 26001
Folgeschäden wird keine Haftung übernommen.
• Das Montieren und Anschließen des Gerätes ist nur von einer autori-
sierten Fachkraft zulässig.
• Das Gerät nur in technisch einwandfreiem Zustand verwenden.
• Die Leistungsgrenzen des Gerätes und dessen Umgebungsbedingun-
gen einhalten.
• Das Gerät darf nicht zum Freischalten verwendet werden.
• Das Gerät nur in ortsfesten Installationen verwenden.
• Das Gerät nur in trockener sowie staubfreier Umgebung betreiben.
• Das Gerät keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte oder mechanischen
Belastungen aussetzen.
• Sicherstellen, dass keine Kinder mit dem Produkt oder der Verpa-
ckung spielen. Gegebenenfalls Kinder beaufsichtigen.
• Das Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/
-tüten, Styroporteile etc. können für Kinder zu einem gefährlichen
Spielzeug werden.

DEU ENG
6
FunktionAlpha IP FSM 26001
3 Funktion
Der Alpha IP Schalt-Mess-Aktor eignet sich für die Montage in einer Un-
terputz- oder Aufputzdose. Einmal installiert schaltet er angeschlossene
Verbraucher (z. B. Leuchten) ein bzw. aus und misst ihren Energieverbrauch.
Der Schalt-Mess-Aktor ermöglicht eine komfortable Steuerung angeschlos-
sener Verbraucher per Funk-Fernbedienung oder über die Alpha IP App.
Über die Bedienoberfläche wird der Energieverbrauch angeschlossener
Verbraucher sowie die Energiekosten dargestellt.
Die Kommunikation mit anderen Komponenten erfolgt über das Home-
matic (HmIP) Funkprotokoll. Die Funk-Übertragung wird auf einem nicht
exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausge-
schlossen werden können. Störeinflüsse können z.B. hervorgerufen wer-
den durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.
Die Reichweite in Gebäuden kann stark von der im Außenbereich (Frei-
feld) abweichen.

DEU ENG
7
GeräteübersichtAlpha IP FSM 26001
4 Geräteübersicht
(vgl. Abb. links)
(A) Fixieröse
(B) Anschlussklemme für geschaltete Phase (1)
(C) Anschlussklemme für Neutralleiter (N)
(D) Anschlussklemme für Phase (L)
(E) Geräte-LED
4.1 Technische Daten
Geräte-Kurzbezeichnung FSM 26001
Versorgungsspannung 230 V / 50 Hz
max. Stromaufnahme 5 A
Leistungsaufnahme Ruhe-
betrieb 0,2 W
Max. Schaltleistung 1150 W
Lastart ohmsche Last, cosφ ≥ 0,95
Relais Schließer, 1-polig,
μ-Kontakt
Leitungsart und -quer-
schnitt
starre und flexible Leitung,
0,75-1,5 mm²
Installation
nur in Schalterdosen (Gerätedosen) ge-
mäß DIN 49073-1 oder Verbindungsdosen
(Aufputzdosen) gemäß DIN 60670-1
Schutzart IP20
Messkategorie CAT III
Umgebungstemperatur -10 bis +55 °C
Abmessung (B x H x T) 54 x 33 x 41 mm
Gewicht 45 g
Funkfrequenz 868,3 MHz/869,525 MHz
Empfängerkategorie SRD category 2
Typ. Funkreichweite 130 m (Freifeld)
Duty Cycle < 1 % pro h/< 10 % pro h
Richtlinien
2014/53/EU Funkanlagen
2014/30/EU EMV
2011/65/EU RoHs
D
B
C
A
E

DEU ENG
8
InbetriebnahmeAlpha IP FSM 26001
5 Inbetriebnahme
5.1 Montage
Der Schalt-Mess-Aktor wird wahlweise in einer Unterputz- oder Auf-
putzdose montiert.
Die Installation darf nur in handelsüblichen Schalterdosen (Gerätedosen)
gemäß DIN 49073-1 oder Aufputzdosen gemäß DIN 60670-1 (z. B. Abox
025 oder Abox 040) erfolgen.
Geräte mit elektronischen Netzteilen (z. B. Fernseher oder Hoch-
volt-LED-Leuchtmittel) stellen keine ohmschen Lasten dar. Sie können
Einschaltströme von über 100 A erzeugen. Schalten solcher Verbraucher
führt zu vorzeitigem Verschleiß des Aktors. In solchen Fällen wird die
Verwendung von Einschaltstrombegrenzern an den Schaltausgängen
empfohlen.
Der Stromkreis, an dem das Gerät und die Last angeschlossen werden,
muss mit einem Leitungsschutzschalter gemäß EN60898-1 (Auslösecha-
rakteristik B oder C, max. 16 A Nennstrom, min. 6 kA Abschaltvermö-
gen, Energiebegrenzungsklasse 3) abgesichert sein. Installationsvor-
schriften lt. VDE 0100 bzw. HD384 oder IEC 60364 müssen beachtet
werden. Der Leitungsschutzschalter muss für den Benutzer leicht er-
reichbar und als Trennvorrichtung für das Gerät gekennzeichnet sein.

DEU ENG
9
InbetriebnahmeAlpha IP FSM 26001

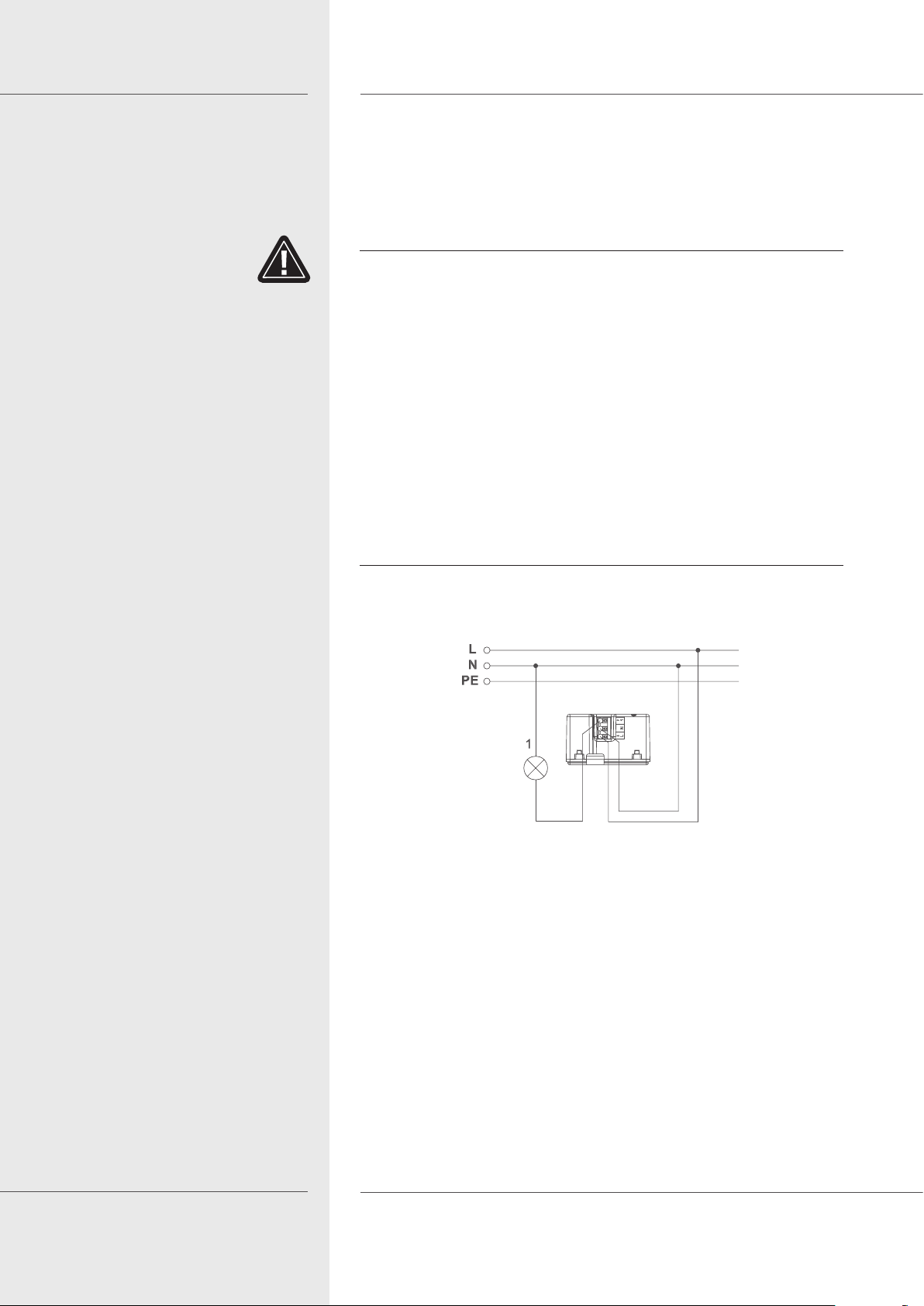

5.1.1 Montage in Unterputzdose
WARNUNG
Lebensgefahr durch anliegende elektrische Spannung!
¾Das Montieren und Anschließen des Gerätes ist nur von einer autori-
sierten Fachkraft zulässig.
¾Vor der Montage und Installation Netzspannung ausschalten und ge-
gen Wiedereinschalten sichern
Die Verschaltung einer Einzelraumregelung hängt von individuellen Fakto-
ren ab und muss sorgsam vom Installateur geplant und realisiert werden.
Für die Steck-/Klemmanschlüsse sind nachfolgende Querschnitte ver-
wendbar:
• starre Leitung: 0,75 – 1,5 mm²
• flexible Leitung: 0,75 – 1,5 mm²
• Leitungsenden 8 mm abisoliert
1. Netzspannung ausschalten und gegen Wiedereinschalten sichern.
2. Phase (L) und Neutralleiter (N) zur Versorgung anschließen (vgl. Abb.):
3. Die geschaltete Phase (1) zum Verbraucher führen.
4. Den Schalt-Mess-Aktor in eine geeignete Unterputzdose setzen. Die
Fixieröse bei Bedarf entfernen.
5. Die Unterputzdose mit einer geeigneten Abdeckung schließen.
6. Die Netzspannung wieder einschalten.
9Der Anlernmodus wird für 3 Minuten aktiviert (vgl. „Gerät anlernen“
auf Seite 11).

DEU ENG
10
InbetriebnahmeAlpha IP FSM 26001

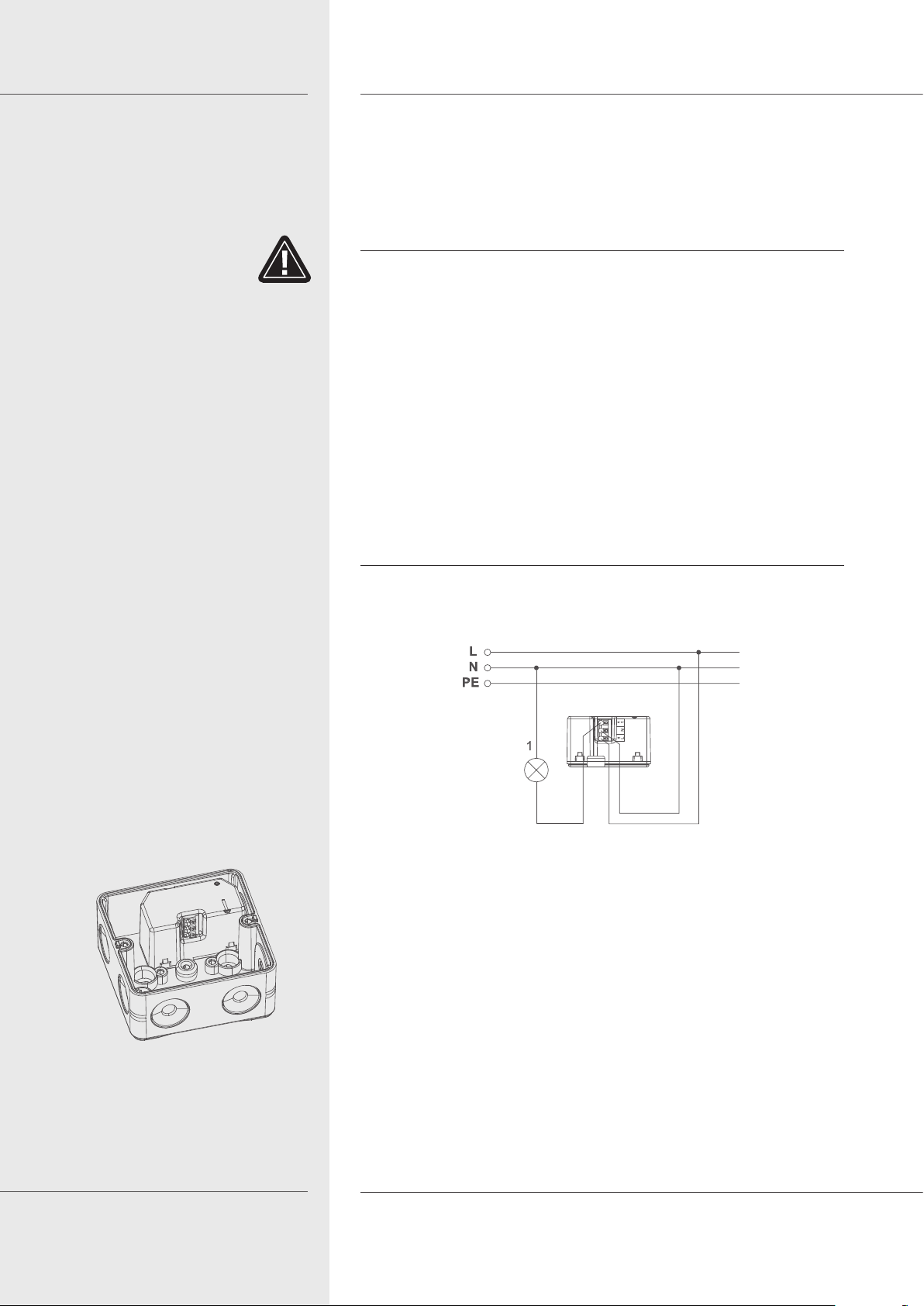

5.1.2 Montage in Aufputzdose
WARNUNG
Lebensgefahr durch anliegende elektrische Spannung!
¾Das Montieren und Anschließen des Gerätes ist nur von einer autori-
sierten Fachkraft zulässig.
¾Vor der Montage und Installation Netzspannung ausschalten und ge-
gen Wiedereinschalten sichern
Die Verschaltung einer Einzelraumregelung hängt von individuellen Fakto-
ren ab und muss sorgsam vom Installateur geplant und realisiert werden.
Für die Steck-/Klemmanschlüsse sind nachfolgende Querschnitte ver-
wendbar:
• starre Leitung: 0,75 – 1,5 mm²
• flexible Leitung: 0,75 – 1,5 mm²
• Leitungsenden 8 mm abisoliert
1. Netzspannung ausschalten und gegen Wiedereinschalten sichern.
2. Phase (L) und Neutralleiter (N) zur Versorgung anschließen (vgl. Abb.):
3. Die geschaltete Phase (1) zum Verbraucher führen.

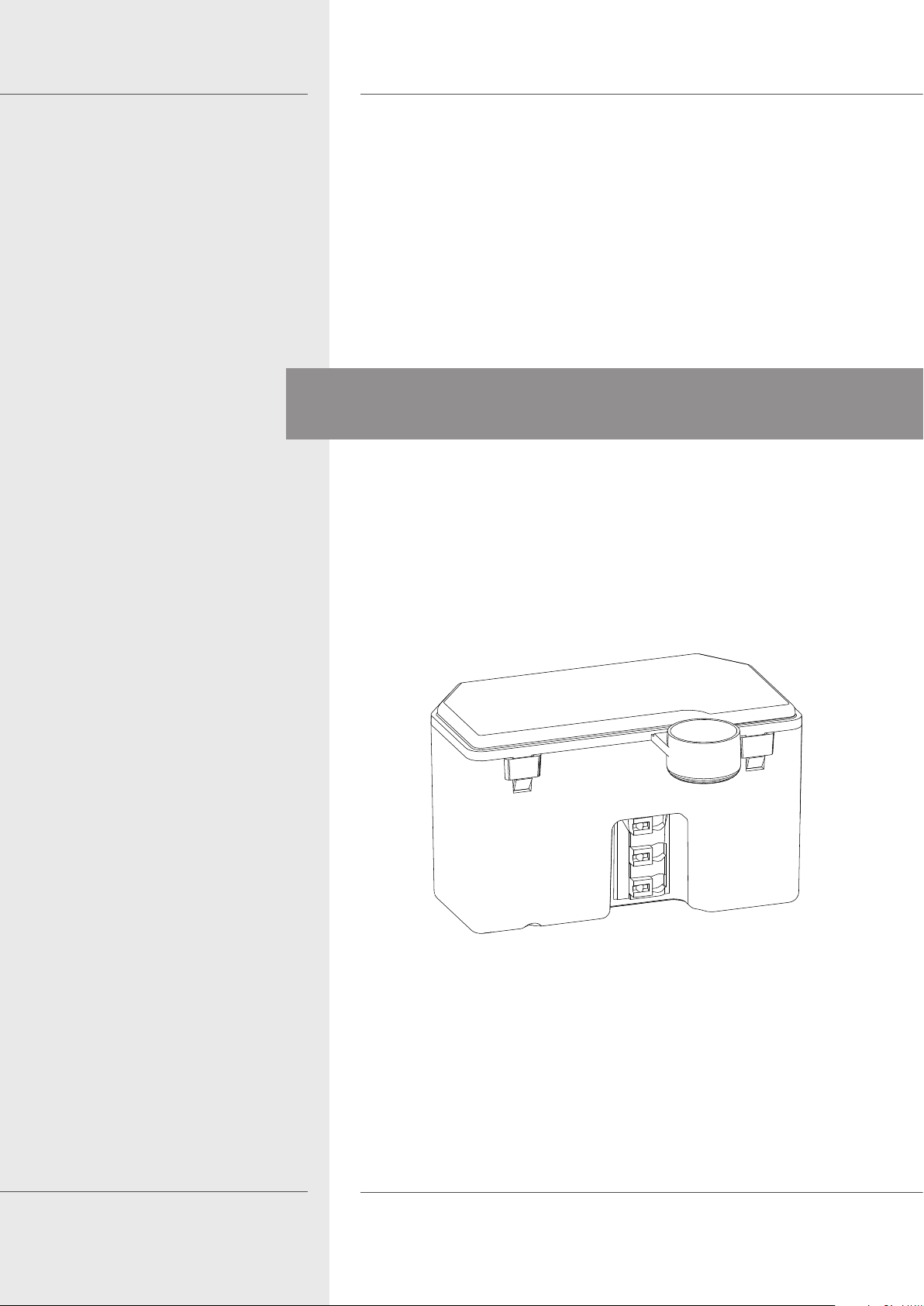

4. Den Schalt-Mess-Aktor in eine geeignete Aufputzdose (z. B. Abox
025 oder Abox 040 einsetzen (vgl. Abb. links).
5. Die Fixieröse des Schalt-Mess-Aktors auf dem Haltedom festsetzen
und ggf. festschrauben.
6. Die Aufputzdose mit der zugehörigen Abdeckung schließen.
7. Die Netzspannung wiedereinschalten.
9Der Anlernmodus wird für 3 Minuten aktiviert (vgl. „Gerät anlernen“
auf Seite 11).

DEU ENG
11
InbetriebnahmeAlpha IP FSM 26001
5.2 Gerät anlernen
Vor Funktionsfähigkeit des Schalt-Mess-Aktors (5A) muss die Integrati-
on in das Alpha IP System über den Access Point (HAP 21001) erfolgen.
Dazu wird das Gerät wie folgt angelernt.
ÖDer Alpha IP Access Point ist über die Alpha IP App eingerichtet.
ÖDer Schalt-Mess-Aktor ist montiert und installiert.
1. Die Alpha IP App auf dem Smartphone öffnen.
2. Den Menüpunkt Gerät Anlernen auswählen.
Nach der Montage und Installation ist der Anlernmodus nach
wiedereinschalten der Netzspannung für 3 Minuten aktiv.
Der Anlernmodus ist manuell über das Aus- und wieder Einschalten
der Netzspannung aktivierbar.
3. Das Gerät erscheint automatisch in der App.
4. Zur Bestätigung des Anlernvorgangs die letzten vier Ziffern der Gerä-
tenummer (SGTIN) in der App eingeben oder den beiliegenden QR-
Code Scannen. Die Gerätenummer befindet sich auf der Rückseite.
Nach einem erfolgreichen Anlernvorgang leuchtet die LED grün. Leuch-
tet die LED rot, den Vorgang wiederholen.
5. Den Anweisungen in der Alpha IP App folgen.

DEU ENG
12
AnzeigenAlpha IP FSM 26001
6 Bedienung
Nach dem Anlernen und der Montage des Gerätes erfolgt die Konfigu-
ration über die Alpha IP App.
7 Anzeigen
Die LED des Gerätes signalisiert durch Leucht- und Blinkmuster den Ge-
rätestatus.
7.1 Statusanzeigen
Anzeige Bedeutung Bedeutung
Langes, grünes Leuch-
ten
Vorgang bestätigt Bestätigung vorge-
nommener Einstel-
lung/Übertragung.
1 x oranges, 1 x
grünes Leuchten
Testanzeige Warten bis das Gerät
bereit ist.
Kurzes, oranges Blin-
ken
Funkübertragung Warten bis die Über-
tragung beendet ist.
Kurzes, oranges Blin-
ken (alle 10Sek.)
Anlernmodus aktiv Die letzten vier Ziffern
der Geräte-Serien-
nummer eingeben.

DEU ENG
13
AnzeigenAlpha IP FSM 26001
7.2 Fehleranzeigen
Anzeige Bedeutung Lösung
1 x Langes, rotes
Leuchten
Übertragungsfeh-
ler, Sendelimit er-
reicht (Duty Cycle)
• Den Befehl erneut
senden, bei Duty Cy-
cle Überschreitung
nach spätestens einer
Stunde.
• Gerät auf einen De-
fekt überprüfen, z.B.
mechanische Blocka-
de.
• Funkstörungen besei-
tigen.
6 x langes, rotes Blin-
ken
Gerät defekt • Die Anzeige in der
App beachten.
• Das Gerät durch einen
Fachhändler überprü-
fen lassen.
• Das Gerät austau-
schen.

DEU ENG
14
Werkseinstellungen herstellenAlpha IP FSM 26001
8 Reinigen
Das Gerät ist wartungsfrei.
9 Werkseinstellungen her-
stellen
Durch Herstellen der Werkseinstellungen gehen alle vorgenommenen
Einstellungen verloren.
1. Das Gerät aus der Alpha IP App löschen.
2. Netzspannung aus- und wieder einschalten.
9Die Werkseinstellungen sind wiederhergestellt.
9Der Anlernmodus wird für 3 Minuten aktiviert (vgl. „Gerät anlernen“
auf Seite 11).

DEU ENG
15
EntsorgenAlpha IP FSM 26001
10 Außerbetriebnahme
WARNUNG
Lebensgefahr durch anliegende elektrische Spannung!
¾Die Außerbetriebnahme des Gerätes ist nur von einer autorisierten
Fachkraft zulässig.
¾Vor der Außerbetriebnahme die Netzspannung ausschalten und gegen
Wiedereinschalten sichern
1. Das Gerät aus der Alpha IP App löschen.
2. Netzspannung ausschalten und gegen Wiedereinschalten sichern.
3. Alle bestehenden Kabel lösen.
4. Das Gerät demontieren und ordnungsgemäß entsorgen.
11 Entsorgen
Das Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind ent-
sprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die
örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Es darf weder ganz
noch teilweise ohne vorheriges Einverständnis des Herstellers kopiert, reproduziert, gekürzt
oder in irgendeiner Form übertragen werden, weder mechanisch noch elektronisch. © 2016

DEU ENG
16
Alpha IP FSM 26001
Alpha IP
FSM 26001
133289.1650
Instruction manual

DEU ENG
17
Alpha IP FSM 26001
Contents
1 About these instructions ................................ 18
1.1 Validity, storage and forwarding of the instructions 18
1.2 Symbols 18
2 Safety............................................................. 19
2.1 Personnel-related preconditions 19
2.2 Intended use 19
2.3 Safety notes 19
3 Function ......................................................... 21
4 Device overview ............................................. 22
4.1 Technical Data 22
5 Commissioning............................................... 23
5.1 Installation 23
5.1.1 Installation in flush-type box 24
5.1.2 Installation in surface box 25
5.2 Teach-in of the device 26
6 Operation ....................................................... 27
7 Displays.......................................................... 27
7.1 Status displays 27
7.2 Error indications 28
8 Cleaning ......................................................... 29
9 Resetting factory settings .............................. 29
10 Decommissioning ........................................... 30
11 Disposal ......................................................... 30

DEU ENG
18
About these instructionsAlpha IP FSM 26001
1 About these instructions
1.1 Validity, storage and forwarding of the instruc-
tions
These instructions apply to the Alpha IP Switch Actuator and Meter –
flush-mount (5A). These instructions include information necessary for
commissioning and operating. These instructions must be read complete-
ly and thoroughly before commencing any work with the device. These
instructions must be kept and handed over to future users.
These instructions as well as constantly up-to-date additional Alpha IP
system information can be found under www.alphaip.de.
System information, functions and operating steps from the Alpha IP
Access Point (HAP 2001) instructions must be followed.
1.2 Symbols
The following symbols are used in this manual:
Hazard symbol:
Indicates a hazard with possible personal damage
Note:
Identifies important or useful information
ÖPreconditions
9Result from an action
• List without fixed order
1., 2. List with fixed order

DEU ENG
19
SafetyAlpha IP FSM 26001
2 Safety
2.1 Personnel-related preconditions
The electrical installations must be performed according to the current
national VDE regulations as well as according to the regulations of your
local electric power utility company. These instructions require special
knowledge corresponding to an ocially acknowledged degree in one
of the following professions:
• Systems Mechanic for sanitary, heating and air condition technology
• Electrical Equipment Installer or
• Electronics Engineer
according to the profession designations ocially announced in the Fed-
eral Republic of Germany, as well as according to comparable professions
within the European Community Law.
2.2 Intended use
The Alpha IP Switch Actuator and Meter – flush-type 5A (FSM 26001) is
a component of the Alpha IP System and serves
• for a fixed installation in environments of residential use,
• for switching connected electronic consumers,
• for measuring energy consumption and energy cost of connected
consumers,
• for the connection of further Alpha IP components and the commu-
nication with these.
Every other use, modification and conversion is expressively forbidden.
Improper use leads to dangers the manufacturer cannot be held liable
for and will exempt guarantees and liabilities.
2.3 Safety notes
All safety notes in these instructions must be observed in order to avoid
accidents causing personal damage or property damage. No liability is
assumed for personal damage and property damage caused by improper
use or non-observance of the danger notes. In such cases any warranty
claim is invalid. There is no liability for consequential damages.

DEU ENG
20
SafetyAlpha IP FSM 26001
• Only an authorised electrician may install and connect the device.
• Only use the device if it is in flawless state.
• Observe the performance limits of the device and its environmental
conditions.
• The device must not be used for disconnection.
• Only use the device in stationary installations.
• Only operate the device in a dry and dust-free environment.
• Do not expose the device to the influence of humidity, vibration,
continuous solar radiation or other types of radiation, coldness or
mechanical load.
• Ensure that children do not play with this device or its packaging.
Children must be monitored if necessary.
• Do not throw packaging material carelessly away. Plastic foils, bags,
styrofoam parts etc. may become a dangerous plaything in the
hands of children.
